Type de produit	Micro-cuffia professionale semiaperta
Marque	AKG
Modèle	HSC 200 SR
Catégorie	Cuffia audio con microfono
Type de transducteur (casque)	Dinamico
Type de transducteur (microphone)	Elettrete a carica permanente (backplate)
Directivité du microphone	Cardioide
Réponse en fréquence (casque)	20 Hz – 28 000 Hz
Réponse en fréquence (microphone)	20 Hz – 20 000 Hz
Sensibilité (casque)	100 dB SPL per 1 mW
Sensibilité (microphone)	7 mV/Pa (-43 dBV)
Impédance (casque)	100 Ω / sistema
Impédance (microphone)	< 200 Ω
Puissance nominale admissible (casque)	100 mW
Alimentation (microphone)	Alimentazione phantom 9 – 52 V (DIN 45596)
Consommation (microphone)	< 3 mA
Connecteur microphone	XLR 3 pin
Connecteur casque	Jack stereo 3,5 mm (adattatore 6,3 mm incluso)
Longueur de câble	3 m (unilaterale)
Poids net	250 g (senza cavo)
Poids avec emballage	450 g
Pièces détachées	Cuscinetti lavabili intercambiabili (rif. 2456Z3201)
Entretien	Cuscinetti lavabili con acqua saponata; evitare il contatto con liquidi
Consignes de sécurité	Non esporre a umidità, calore, luce solare diretta o polvere
Normes	Conforme EN 50082-1 (con apparecchiature a valle conformi CE)

Domande frequenti - HSC 200 SR AKG

Come collegare la microcuffia HSC 200 SR?

Collegare il jack stereo 3,5 mm della cuffia all'uscita audio del dispositivo (adattatore 6,3 mm incluso). Collegare il microfono tramite connettore XLR 3 pin a un ingresso micro con alimentazione phantom (9-52 V).

Che tipo di alimentazione phantom è necessaria per il microfono?

Il microfono HSC 200 SR richiede un'alimentazione phantom secondo DIN 45596 da 9 a 52 V (12, 24 o 48 V). La corrente assorbita è inferiore a 3 mA.

Posso sostituire i cuscinetti della cuffia?

Sì, i cuscinetti sono intercambiabili e lavabili. È possibile ordinare il riferimento 2456Z3201 per cuscinetti di ricambio.

Come pulire la microcuffia?

I cuscinetti possono essere lavati con acqua saponata delicata. Evitare di versare liquido sulla microcuffia e non immergere mai l'apparecchio in acqua. Asciugare la scocca con un panno asciutto.

La cuffia è adatta ad ambienti rumorosi?

La HSC 200 SR è una cuffia semiaperta: lascia passare parte del suono ambientale per non isolarti completamente, ma offre una buona protezione dai rumori esterni, in particolare dalle alte frequenze.

Qual è la sensibilità della cuffia?

La sensibilità è di 100 dB SPL per 1 mW. L'impedenza è di 100 Ω per sistema.

Come orientare il microfono per un suono ottimale?

Utilizzare il collo d'oca per posizionare il microfono a 3-5 cm dalla commessura delle labbra. Questo evita i pop e garantisce un rendimento ottimale grazie alla direttività cardioide.

Il cavo della cuffia è staccabile?

Il cavo è fisso e di lunghezza 3 metri, di tipo unilaterale. Non è staccabile.

Quale adattatore è fornito per il jack?

Un adattatore da 3,5 mm a 6,3 mm è incluso, permettendo di collegare la cuffia a uscite audio standard.

Il microfono è sensibile ai rumori di manipolazione?

Il microfono è montato su una sospensione elastica che neutralizza i rumori di manipolazione, in particolare quelli provenienti dal cavo, garantendo una presa sonora chiara.

MANUALE UTENTE HSC 200 SR AKG

Auricular con microfono

Congratulations per aver acquistato la HSC 200 SR. Avete scelto una cuffia-microfono professionale che presenta alcune caratteristiche singolari qui di seguito dettagliatamente descripte.

2. Indicazioni di sicurezza

1. Non far entrare liquidi e non far cadere oggetti nell'apparecchio.
2. Non posizionare l'apparecchio nella vicinanza di fonti di calore, come p.e. radiatori, tubi del riscaldamento, amplificatori ecc. e non esporlo direttamente al sole, alla polvere e all'umidità, alla pioggia, a vibrazioni o a colpi.

3. Componenti

La HSC 200 SR consiste dei seguenti componenti:

• systemd d'ascolto
• microfono

3.1. Sistema d'ascolto

Ilsystemad'ascoltoe eseguito in costruzione semi-aperta,cioe fa arrivare il suono ambiente parzialmente alle vostre orecchie per non isolarvi completingamente dal vosto ambiente dandovi tinktia una certa protezione,soprattutto nelle frequenze più alto.

La sospensione della cuffia è ergonomicamente flessibile. I cuscinetti degli auricolari sono sostitubili (codice per l'ordine 2456Z3201) e facili da pulire.

3.2. Microfono

Il microfono electret è montato su una sospensione elastica che sostrime le vibrazioni meccaniche, in particolare i rumori causati dal cavo. Posizione il microfono sul collo di cigno in modo che si trovi a circa 3-5 cm dall'angolo sinistro della bocca. In tal modo si evitano i rumori pop e si raggiunge un ottile male grado di efficienza.

La direttività del microfono è cardioide,cioe capta il suono dal lato anteriore (in direzione della bocca) e soprime l'entrata del suono dal lato posteriore.

4. Alimentazione

La HSC 200 SR può venir alimentata con fonti di alimentazione phantom secondo DIN 45596. Questa norma prescive una tensione positiva di 12, 24 o 48V applicata alle linee audio contro la schermatura del cavo.

4.1. Collegamento con trasformatore d'ingresso con presa mediana (senza terra):

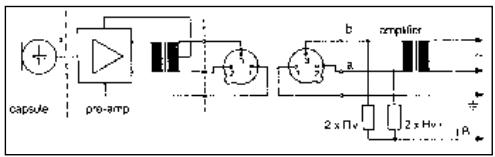

4.2. Collegamento con trasformatore d'ingresso alla presa mediana (senza terra):

4.3. Alimentazione phantom con ingressi asimmetrici dell'amplificatore

Se gli ingressi dell'amplificatore sono collegati a terra o se non esiste una trasformazione d'ingresso, bisogna inseire condensatori o trasformatori addizzionali nelle linee a bassa frequenza, per impedire che lo stadio d'ingresso venga perturbato da correnti di dispersione:

5. Dati tecnici

Microfono
Principio del trasduttore	Trasduttore a condensatore con carica permanente in tecnica Back Plate
Direttività	cardioide
Risposta in frequenza	20-20.000 Hz
Sensibilità	7mV/Pa = - 43dBV (rif. a 1 V/Pa)
Impedenza elettrica	<200 Ohm
Impedenza terminale nominale	>2000 Ohm
Tensione d'alimentazione	9-52 V alimentazione phantom secondo DIN 45596
Assorbimento	<3 mA
Connettoire	tipolo XLR a 3 poli
Cuffia
Principio del trasduttore	dinamico
Costruzione	poggiante sull'orecchio / semiaperta
Risposta in frequenza	20 - 28.000 Hz
Sensibilità	100 dB SPL a 1 mW
Impedenza elettrica	100 Ohm/sistema
Carico limite nominale	100 mW
Connettore	jack stereo da 3,5 mm (con adattatore da 6,3 mm)
Cavo
Lunghezza cavo	3 m circa, montato da un lato
Peso netto	250 g (senza cavo)
Peso di spedizione	450 g

Risposta in frequenza microfono (con ponti applicati in fabbrica)

Riservate le modifiche tecniche.

Questo prodotto corrisponde alla norma EN 50082-1, a condizione che gli appearecchi audio/di alimentazione collegati corrispondano alle norme CE.
