HSC 200 SR - Casque audio AKG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Micro-casque professionnel semi-ouvert
Marque	AKG
Modèle	HSC 200 SR
Catégorie	Casque audio avec microphone
Type de transducteur (casque)	Dynamique
Type de transducteur (microphone)	Électret à charge permanente (backplate)
Directivité du microphone	Cardioïde
Réponse en fréquence (casque)	20 Hz – 28 000 Hz
Réponse en fréquence (microphone)	20 Hz – 20 000 Hz
Sensibilité (casque)	100 dB SPL pour 1 mW
Sensibilité (microphone)	7 mV/Pa (-43 dBV)
Impédance (casque)	100 Ω / système
Impédance (microphone)	< 200 Ω
Puissance nominale admissible (casque)	100 mW
Alimentation (microphone)	Alimentation fantôme 9 – 52 V (DIN 45596)
Consommation (microphone)	< 3 mA
Connecteur microphone	XLR 3 points
Connecteur casque	Jack stéréo 3,5 mm (adaptateur 6,3 mm inclus)
Longueur de câble	3 m (unilatéral)
Poids net	250 g (sans câble)
Poids avec emballage	450 g
Pièces détachées	Oreillettes lavables interchangeables (réf. 2456Z3201)
Entretien	Oreillettes lavables à l'eau savonneuse ; éviter tout contact avec des liquides
Consignes de sécurité	Ne pas exposer à l'humidité, à la chaleur, au soleil direct ou à la poussière
Normes	Conforme EN 50082-1 (avec équipements en aval conformes CE)

FOIRE AUX QUESTIONS - HSC 200 SR AKG

Comment brancher le micro-casque HSC 200 SR ?

Branchez la fiche jack stéréo 3,5 mm du casque sur la sortie audio de votre appareil (adaptateur 6,3 mm fourni). Connectez le microphone via le connecteur XLR 3 points à une entrée micro avec alimentation fantôme (9-52 V).

Quel type d'alimentation fantôme est nécessaire pour le microphone ?

Le microphone HSC 200 SR nécessite une alimentation fantôme selon DIN 45596 de 9 à 52 V (12, 24 ou 48 V). Le courant consommé est inférieur à 3 mA.

Puis-je remplacer les oreillettes du casque ?

Oui, les oreillettes sont interchangeables et lavables. Vous pouvez commander la référence 2456Z3201 pour des oreillettes de rechange.

Comment nettoyer le micro-casque ?

Les oreillettes peuvent être lavées avec de l'eau savonneuse douce. Évitez de renverser du liquide sur le micro-casque et ne plongez jamais l'appareil dans l'eau. Essuyez le boîtier avec un chiffon sec.

Le casque est-il adapté aux environnements bruyants ?

Le HSC 200 SR est un casque semi-ouvert : il laisse passer une partie du son ambiant pour ne pas vous isoler complètement, mais offre une bonne protection contre les bruits extérieurs, notamment les hautes fréquences.

Quelle est la sensibilité du casque ?

La sensibilité est de 100 dB SPL pour 1 mW. L'impédance est de 100 Ω par système.

Comment orienter le microphone pour un son optimal ?

Utilisez le col de cygne pour placer le microphone à 3-5 cm de la commissure des lèvres. Cela évite les pops et assure un rendement optimal grâce à la directivité cardioïde.

Le câble du casque est-il détachable ?

Le câble est fixe et d'une longueur de 3 mètres, de type unilatéral. Il n'est pas détachable.

Quel adaptateur est fourni pour la fiche jack ?

Un adaptateur de 3,5 mm à 6,3 mm est inclus, permettant de brancher le casque sur des sorties audio standard.

Le microphone est-il sensible aux bruits de manipulation ?

Le microphone est monté sur une suspension élastique qui neutralise les bruits de manipulation, notamment ceux provenant du câble, garantissant une prise de son claire.

MODE D'EMPLOI HSC 200 SR AKG

Nous vous félicitons d'avoir besoin du micro-casque HSC 200 SR. Vous êtes désormais en possession d'un équipement professionnel se distinguant par un certain nombre de caractéristiques uniques ressortant de la description ci-dessous.

2. Consignes de sécurité

1. Attention de ne pas renverser de liquide sur le micro-casque et de ne rien faire tomber dans les ouvertures.
2. Ne laissez jamais le micro-casque à proximité d'une source de chaleur (tuyau de radiateur ou autre appareil de chauffage, ampli etc.) ni dans un lieu où il risque d'être exposé directement au soleil, à une atmosphère poussiéreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.

3. Éléments du micro-casque

Le HSC 200 SR se compose des éléments suivants:

Casque d'écoute - Microphone

3.1 Casque d'écoute

Il s'agit d'un système à écouteurs semi-ouverts laissant filtrer une partie du son pour ne pas vous isoler complètement du milieu ambiant tout en assurant une protection suffisante à l'égard des bruits extérieurs, en particulier en ce qui concerne les hautes fréquences. La suspension souple des écouteurs est ergonomique. Les oreillettes lavables sont interchangeables (Code de commande 2456Z3201).

3.2 Microphone

Le microphone à électret est monté sur une suspension élastique neutralisant les bruits de manipulation, en particulier ceux venant du câble. Orientez le micro à l'aide du col de cygne pour qu'il se trouve à 3-5 cm de la commissure des lèvres. Vous éviterez ainsi les pops et obtiendrez un rendement optimal. Grâce à sa caractéristique de directivité cardioïde, le microphone capte le son sur l'avant (donc du côté de la bouche) et réjette les ondes arrivées.

4. Alimentation

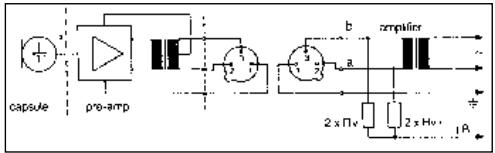

Le HSC 200 SR peut être alimenté par une source fantôme selon DIN 45596. Cette norme prescrit une tension positive de 12, 24 ou 48 volts sur les conducteurs audio par rapport au blindage.

4.1. Couplage avec transformateur d'entrée à prise médiane (flottant)

4.2. Couplage avec transformateur d'entrée sans prise médiane (flottant)

4.3. Alimentation fantôme avec entrées d'amplificateur asymétriques

Si les entrées d'amplificateur sont mises à la terre ou en l'absence de transformateur d'entrée, on insère soit des condensateurs, soit des transformateurs supplémentaires sur le circuit audio pour éviter que l'étage d'entrée ne soit perturbé par des courants de fuite.

5. Caractéristiques techniques

Microphone
Fonctionnement	Microphone électrique statique à charge perma nente avec transducteur backplate
Directivité	cardioïde
Réponse en fréquence	20 ... 20.000 Hz
Sensibilité	7 mV/Pa = -43 dBV (rapp. à 1 V/Pa)
Impédance électrique	<200 Ω
Impédance de charge recommendée	>2000 Ω
Tension d'alimentation	9 ... 52 V, alimentation fantôme selon DIN 45596
Consommation	< 3 mA
Connecteur	type XLR 3 points
Casque
Fonctionnement	transducteur dynamique
Type	écouteurs semi-ouverts appliqués sur les oreilles
Bande passante	20 - 28.000 Hz
Sensibilité	100 dB SPL pour 1 mW
Impédance électrique	100 Ω / système
Puisance nominale admissible	100 mW
Fiche	jack stéreo de 3,5 mm(avec adaptateur 6,3 mm)

Câble de raccordement
Longueur	3 m env., unilatéral
Poids net	250 g (sans câble)
Poids avec emballage:	450 g

Réponse en fréquence du microphone (avec ponts dans l'adaptateur fantôme réglage usine)

Sous réserve de modifications techniques.

Ce produit est conforme à la norme EN 50082-1 à condition que les appareils audio/alimentation en aval soient conformes à la réglementation CE.
