POCKET DV 6800 - Fotocamera digitale AIPTEK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Fotocamera digitale
Marca	AIPTEK
Modello	POCKET DV 6800
Dimensioni	110 x 72 x 34 mm
Peso	Circa 150 g (con batteria)
Alimentazione	Batteria ricaricabile Li-ion 8210 (3,7 V, 850 mAh), caricabatterie da parete incluso
Sensore fotografico	5 Megapixel (modello 8M) o 3 Megapixel (modello 6M)
Risoluzione foto	Fino a 3264x2448 (modello 8M) o 2816x2112 (modello 6M)
Registrazione video	MPEG-4 (VGA 640x480 o QVGA 320x240) fino a 30 fps
Zoom	Digitale 4x
Schermo LCD	2,4 pollici TFT, orientabile fino a 270°
Memoria interna	Flash 32 MB (16 MB di spazio disponibile)
Memoria esterna	Scheda SD/MMC (max 2 GB)
Formati file	ASF (video), JPEG (foto), WAV (audio), MP3 (musica)
Funzioni multimediali	Dittafono, lettore MP3, webcam (PC Camera)
Uscite	USB 2.0, AV (NTSC/PAL)
Ingresso AV	Sì, per registrare da un televisore o un lettore DVD
Flash	Integrato, modalità Auto, Forzato, Disattivato
Stabilizzatore	Sì, riduttore di mosso
Autoscatto	Sì, 10 secondi
Stampa diretta	Compatibile PictBridge
Manutenzione	Pulire con un panno asciutto, evitare acqua e temperature estreme
Sicurezza	Non smontare, utilizzare solo gli accessori forniti, tenere fuori dalla portata dei bambini
Ricambi	Batteria 8210 Li-ion disponibile presso il rivenditore, caricabatterie, cavo USB, cavo AV
Riparabilità	Batteria rimovibile, scheda di memoria accessibile, riparazione consigliata da un professionista

Domande frequenti - POCKET DV 6800 AIPTEK

Come caricare la batteria per la prima volta?

La batteria fornita non è completamente carica. È necessario caricarla per almeno 4 ore prima del primo utilizzo. Collega l'alimentatore al caricabatterie e posiziona la batteria nel caricabatterie; l'indicatore rosso si accende durante la ricarica, poi diventa verde quando la batteria è carica.

Come inserire una scheda di memoria SD?

Apri il coperchio della batteria, quindi inserisci delicatamente la scheda SD/MMC nello slot fino in fondo. Per rimuovere la scheda, spingila leggermente per espellerla. Assicurati che il blocco di protezione dalla scrittura della scheda SD sia in posizione sbloccata prima di registrare.

Perché la fotocamera non si accende?

Controlla che la batteria sia installata correttamente e sufficientemente carica. Se la batteria è scarica, ricaricala. Se il problema persiste, rimuovi e reinserisci la batteria, poi riprova.

Come registrare un video?

Accendi la fotocamera, imposta la messa a fuoco sulla posizione normale (icona paesaggio) per la maggior parte delle situazioni. Usa i tasti su/giù per zoomare se necessario. Premi il pulsante di registrazione per iniziare, e premi di nuovo per fermare.

Come trasferire file su un computer?

Collega la fotocamera al computer tramite il cavo USB fornito. In Windows XP, si apre automaticamente una finestra; in Windows 2000/ME, fai doppio clic su 'Risorse del computer' e poi sul disco rimovibile. Copia i file dalla cartella DCIM/100MEDIA.

Cosa fare se lo schermo LCD non mostra nulla?

Se la fotocamera rimane inattiva per più di un minuto, lo schermo si spegne automaticamente per risparmiare energia. Premi un pulsante qualsiasi (tranne il pulsante di accensione) per riattivarlo. Controlla anche che la batteria sia carica.

Come guardare i video su un televisore?

Collega il cavo AV fornito alla fotocamera e al televisore. Accendi il televisore e impostalo sulla modalità AV corrispondente (NTSC o PAL a seconda della tua regione). La fotocamera deve essere accesa; l'immagine viene quindi visualizzata sul televisore.

Si può registrare da un televisore o un DVD?

Sì, usa il cavo AV per collegare l'uscita AV del televisore/DVD all'ingresso AV-IN della fotocamera. Accendi la fotocamera, il segnale dovrebbe apparire sullo schermo LCD. Premi il pulsante di registrazione per iniziare la registrazione.

Come utilizzare la funzione PC Camera (webcam)?

Installa prima il driver fornito sul CD. Collega la fotocamera al computer tramite USB, quindi premi il pulsante Menu per selezionare la modalità Fotocamera. Avvia l'icona 'PC Camera' sul desktop per utilizzare la webcam.

Cosa fare se la scheda di memoria mostra 'Errore scheda'?

Il formato della scheda potrebbe essere incompatibile. Usa la funzione Formatta nel menu Impostazioni della fotocamera per formattare la scheda. Se l'errore persiste, prova un'altra scheda SD/MMC compatibile (max 2 GB).

MANUALE UTENTE POCKET DV 6800 AIPTEK

Controllo del dispositivo:

Vi ringraziamo per aver acquistato questo prodotto. Abbiamo investito molto tempo ed energia in questo progetto e speriamo che vi procuri molti anni di servizio senza problemi.

Avviso per la sicurezza

1. Non far cadere, forare o smontare la videocamera, altrimenti si annullerà la garanzia. 2. Evitare il contatto con l'acqua e asciugarsi le mani prima dell'uso. 3. Non esporre la videocamera ad alte temperature o lasciarla alla luce diretta del sole. Altrimenti si danneggia la videocamera. 4. Maneggiare la videocamera con cura. Evitare di esercitare pressioni sul corpo della videocamera. 5. Per la propria sicurezza, evitare di utilizzare la videocamera durante i temporali. 6. Non usare batterie diverse da quelle specificate. Altrimenti si può creare il potenziale di seri danni. 7. Rimuovere la batteria quando la videocamera non è utilizzata per periodi prolungati, poiché le batterie deteriorate influiscono sulla funzionalità della videocamera. 8. Rimuovere le batterie se mostrano segni di perdita di liquido o distorsione. 9. Utilizzare solamente gli accessori forniti dal produttore. 10. Tenere la videocamera fuori dalla portata dei bambini.

Sommario

Benvenuto 1

Avviso per la sicurezza 1

Sommario 2

Preparazione 4

Inserimento della batteria 5

Uso del caricatore 6

Inserimento di una scheda di memoria (opzionale) 7

Attaccare la cinghietta 8

Operazioni di base 9

Accendere la videocamera 9

Spagnere la videocamera 9

Lettura degli indicatori del display LCD 11

Impostazione di Orario e Lingua 12

Registrazione di una sequenza video 13

Fotografia 15

Registrazione di una sequenza vocale 16

Registrazioni di programmi TV o DVD 17

Riproduzione delle registrazioni 18

Esecuzione di musica MP3 19

Collegamento della videocamera al televisore 21

Operazioni avanzate 22

Operazioni del menu 22

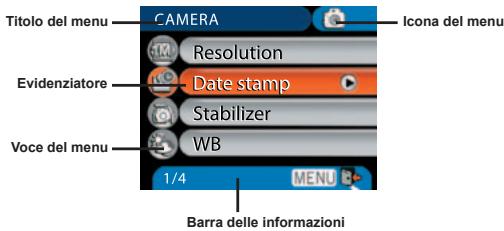

Illustrazione del Menu 22

Voci del menu in modalità fotocamera 23

Voci del menu in modalità Riproduzione 27

Voci del menu in modalità MP3 28

Sommario

Voci del menu in modalità Voce 28

Voci del menu in modalità Impostazioni 29

Copiare i file sul PC 32

Installazione del driver sul PC 32

Collegamento della videocamera al PC 34

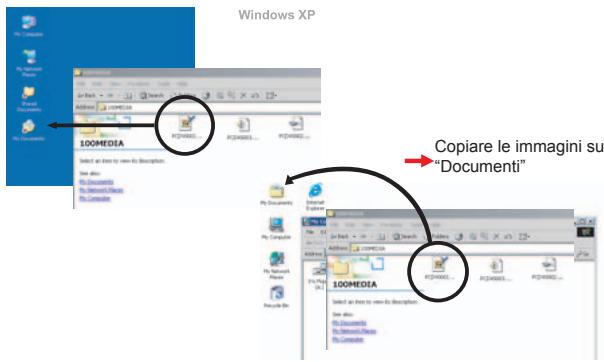

Copiare i file sul PC 35

Copiare i file sul PC (segue) 36

Visualizzazione / esecuzione dei file sul PC 37

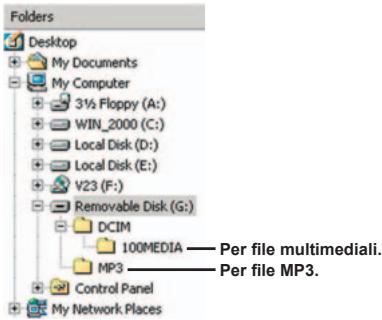

Posizione dei file 38

Uso di PC Camera 39

Installazione del software 39

Avviare l'applicazione 39

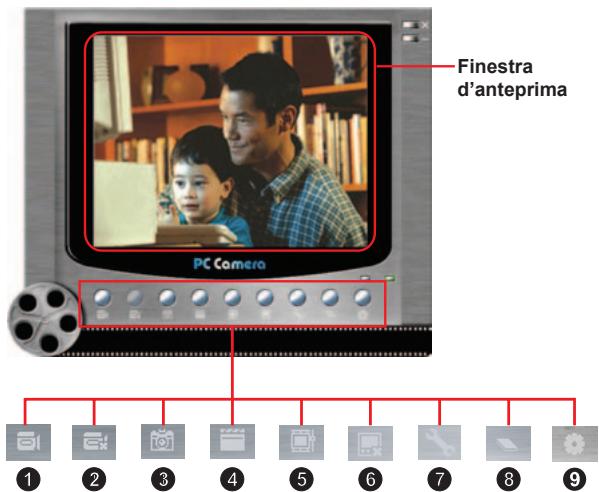

Uso di PC Camera 42

Appendice: A. 45

Risoluzione dei problemi 45

Impostazioni della frequenza 48

Messaggi del sistema 48

Capacità d'archiviazione 49

Indicatore di carica delle batterie 50

Durata della batteria 50

Appendice: B 51

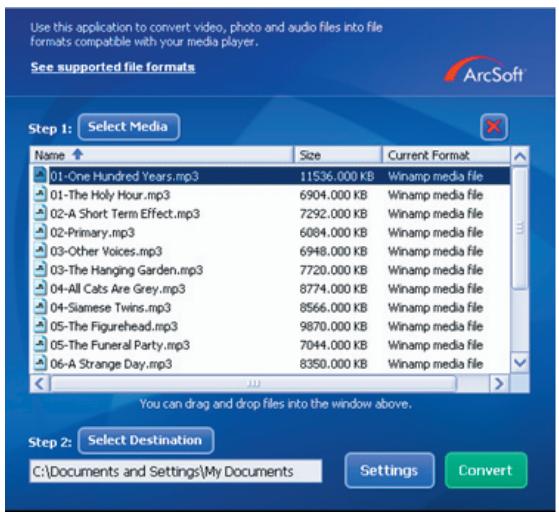

Istruzioni per ArcSoft MediaConverterTM 51

Appendice: C 51

Specifiche 59

Appendice: D 60

Requisiti del sistema 60

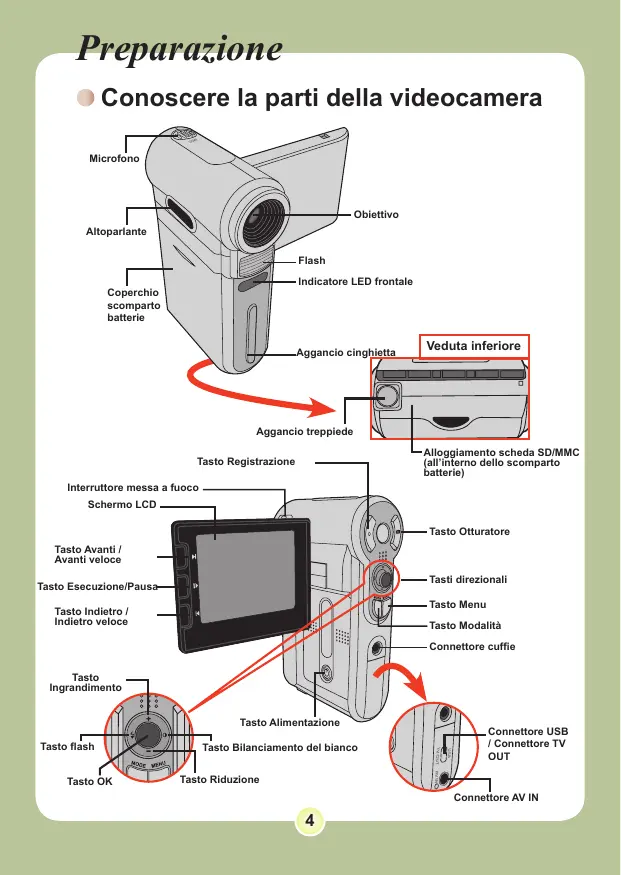

Preparazione

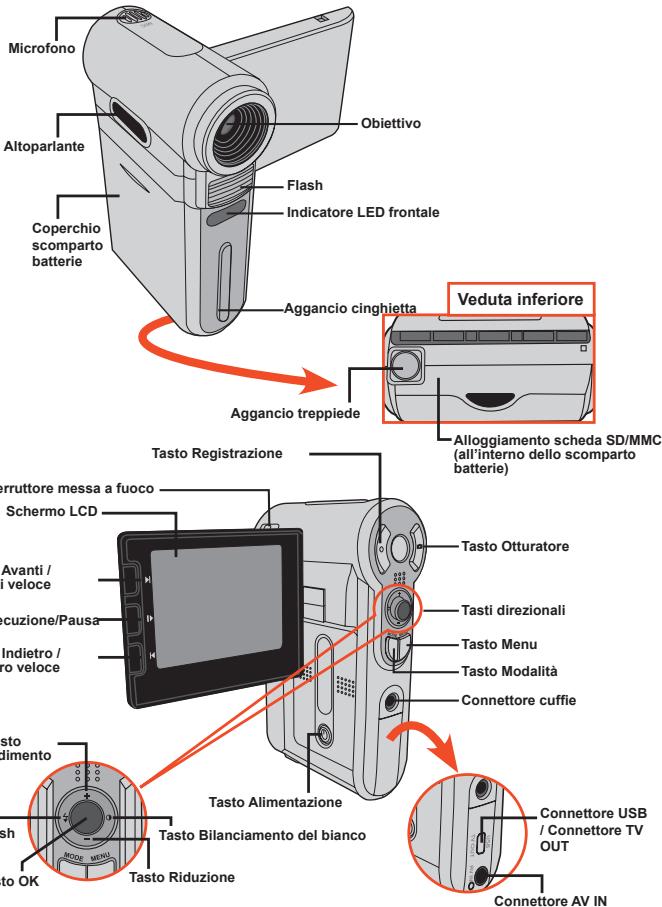

Conoscere le parti della videocamera

Inserimento della batteria

1. Aprire il coperchio dello scomparto batterie.

Aprire il coperchio dello scomparto batterie facendolo scorrere come indicato.

2. Installare la batteria.

Inserire nello scomparto la batteria agli ioni di litio fornita. Notare che i contatti metallici devono essere allineati con i contatti nello scomparto.

3. Rimettere il coperchio.

Dopo aver inserito la batteria in modo appropriato, rimettere il coperchio dello scomparto batterie.

Trattare con cura la batteria agli ioni di litio:

• Tenere la batteria lontana dal fuoco o da ambienti soggetti ad alte temperature (superiori a 140°F o 60°C).
• Non fare cadere la batteria o tentare di smontarla.
• Se la batteria non viene utilizzata per periodi prolungati, scaricarla e ricaricarla completamente almeno una volta all'anno, per mantenerne il ciclo vitale.

La prima volta che si usa la batteria, si raccomanda di scaricarla e ricaricarla completamente per assicurarne il ciclo vitale. Acquisto di altre batterie: Questa videocamera usa, come sorgente di alimentazione, una batteria agli ioni di litio 8210. Le batterie ricaricabili agli ioni di litio 8210 (3.7 Volt; 850 mAh) possono essere acquistate nei negozi qualificati.

Uso del caricatore

La batteria non è completamente carica. Al primo utilizzo, caricare la batteria per almeno 4 ore.

Collegare un'estremità dell'adattatore CA, fornito in dotazione, al caricatore e l'altra estremità a una presa a muro.

Collocare il pacco batteria esaurito nel caricatore.

Notare che i contatti metallici devono essere allineati con i contatti nel caricatore.

L'indicatore di carica diventa di colore rosso e la ricarica si avvia.

Quando l'indicatore di carica diventa di colore verde, il pacco batteria è completamente carico.

Questo caricatore può essere usato solamente per ricaricare il pacco batteria fornito in dotazione. Non usarlo per caricare altre batterie sconosciute. Quando in uso, non collocare il caricatore vicino a fiamme o in posti chiusi che isolano il calore.

Inserimento di una scheda memoria (opzionale)

Oltre alla memoria Flash integrata, la videocamera può archiviare dati su schede SD (Secure Digital) o MMC (MultiMedia Card).

Fare come segue per inserire la scheda memoria:

(1) Aprire il coperchio scomparto batterie. (2) Spingere con delicatezza la scheda, come mostrato, finché raggiunge il fondo dell'alloggiamento.

Per rimuovere la scheda memoria, spingerla con delicatezza ed uscirà. Quindi estrarre la scheda dall'alloggiamento.

Protezione scrittura

La scheda SD è dotata di un dispositivo per la protezione della scrittura.

Quando l'interruttore di protezione scrittura è impostato in posizione Lock (Blocco), la scheda diventa non scrivibile. Per assicurarsi che la videocamera funzioni in modo normale, bisogna impostare il dispositivo di blocco scrittura in posizione Unlock (Sblocco) prima di inserire la scheda SD.

Non rimuovere la scheda memoria mentre la videocamera sta elaborando i dati (quando il LED sta lampeggiando). Quando è inserita una scheda memoria, la videocamera utilizzerà quest'ultima come supporto d'archiviazione principale. I file archiviati nella memoria integrata della videocamera saranno inaccessibili finché non è rimossa la scheda.

Attaccare la cinghietta

1 Inserire una estremità della cinghietta nel passante cinghietta.

2 Infilare la cinghietta come illustrato sulla destra.

Operazioni di base

Accendere la videocamera

Aprire il monitor LCD e la videocamera si accenderà automaticamente.

Oppure

Quando la videocamera è spenta con il monitor LCD aperto, premere e mantenere premuto per 1 secondo il tasto Alimentazione per accendere la videocamera.

Se la videocamera non si accende dopo aver premuto il tasto Alimentazione, controllare:

1. Il pacco batteria è inserito in modo appropriato nella videocamera.
2. Il pacco batteria ha carica sufficiente.

Spegnere la videocamera

Per spegnere la videocamera premere e mantenere premuto per 1-3 secondi il tasto Alimentazione.

Oppure

Se la videocamera resta inattiva per un periodo prolungato, potrebbe spegnersi automaticamente in seguito all'attivazione della funzione di Spegnimento automatico. Fare riferimento a pagina 30 per altre informazioni.

Uso del display LCD

Il display LCD può essere usato per inquadrare ed impostare le immagini da riprendere, per rivedere i file registrati oppure per cancellare le opzioni del menu.

Il monitor LCD può essere ruotato nelle seguenti posizioni:

Aprire il pannello LCD.

2 Ruotare il pannello LCD.

Il monitor LCD può essere ruotato fino a 270 gradi, come indicato. Il pannello può essere collocato in qualsiasi angolazione per adattarsi agli scopi di ripresa.

Quando il monitor LCD è girato, l'immagine di anteprima del display LCD sarà regolata automaticamente.

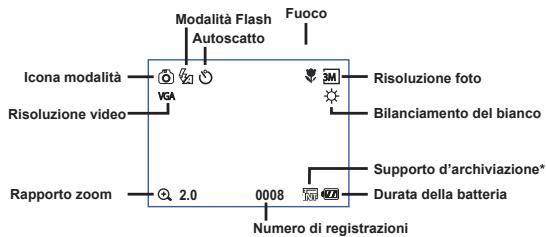

Lettura degli indicatori del display LCD

Modalità Videocamera digitale: *1 Questa icona cambia in base al supporto d'archiviazione in uso:

Memoria interna.

Scheda memoria.

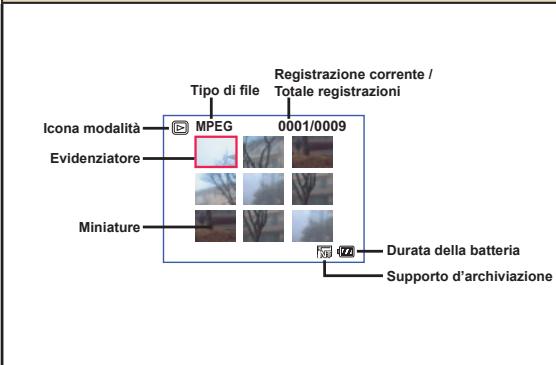

Modalità Riproduzione:

- Impostazione di Orario e Lingua

Quando si accende la videocamera per la prima volta, si raccomanda di regolare le impostazioni di orario e lingua.

1 Accendere la videocamera. 2 Premere il tasto Mode ed usare i tasti direzionali per selezionare la modalità Impostazione ( ). Poi premere il tasto OK per accedere. 3 Usare i tasti direzionali per selezionare l'elemento Data e Ora. ( 4 Premere il tasto OK oppure il tasto direzionale di destra per accedere al menu secondario. 5 Premere il tasto direzionale di sinistra o destra per spostarsi tra le varie voci. Premere il tasto direzionale superiore o inferiore per regolare il valore. Premere il tasto OK oppure il tasto direzionale di destra per confermare l'impostazione. 6 Premendo il tasto Menu o Mode si tornerà al menu; usare i tasti direzionali per selezionare l'elemento Lingua. (ABC) 7 Premere il tasto OK oppure il tasto direzionale di destra per accedere al menu secondario. 8 Usare i tasti direzionali per selezionare la lingua adatta e poi premere il tasto OK per confermare.

Registrazione di una sequenza video

1 Regolare la messa a fuoco.

Impostare l'interruttore di messa a fuoco su un'impostazione appropriata. Di norma, il fuoco è impostato su ( ) per la maggior parte delle condizioni di ripresa. Selezionare ( ) solo per primi piani. La messa a fuoco può essere regolata durante la ripresa.

70cm~∞(28"~∞)

50cm~70cm (20"~28")

2 Zoomare

Usare il tasto Zoom, oppure il tasto direzionale superiore/inferiore per ingrandire o ridurre l'immagine su schermo. L'ingrandimento massimo è 4X.

La funzione zoom è disponibile anche durante la registrazione. Regolare altre impostazioni avanzate, se necessario. Fare riferimento alla sezione "Operazioni avanzate", a pagina 22, per altre informazioni.

- Registrazione di una sequenza video (segue)

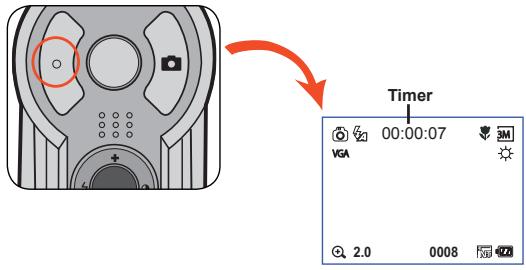

3 Premere il tasto Registrazione per avviare la registrazione.

4 Premere di nuovo il tasto Registrazione per terminare la registrazione.

Fotografia

1 Regolare la messa a fuoco.

Impostare l'interruttore di messa a fuoco su un'impostazione appropriata. Di norma, il fuoco è impostato su ( ) per la maggior parte delle condizioni di ripresa. Selezionare ( ) per foto panoramiche. Selezionare ( ) solo per primi piani.

Usare il tasto Zoom, oppure il tasto direzionale superiore/inferiore per ingrandire o ridurre l'immagine su schermo.

Regolare altre impostazioni avanzate, se necessario. Fare riferimento alla sezione "Operazioni avanzate", a pagina 22, per altre informazioni.

Ingrandimento

3 Premere il tasto Otturatore per acquisire una fotografia.

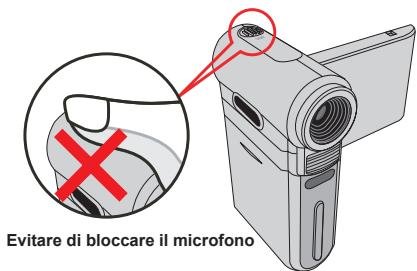

- Registrazione di una sequenza vocale

1 Premere il tasto Mode e usare i tasti direzionali per selezionare la modalità Voce ( ). Poi premere il tasto OK per accedere.

2 Premere il tasto Registrazione per iniziare a registrare.

Prima o durante la registrazione, si può premere il tasto direzionale di destra o di sinistra per regolare la sensibilità del microfono, impostandola in base al volume del suono della registrazione.

3 Al termine, premere di nuovo il tasto Registrazione per terminare la registrazione.

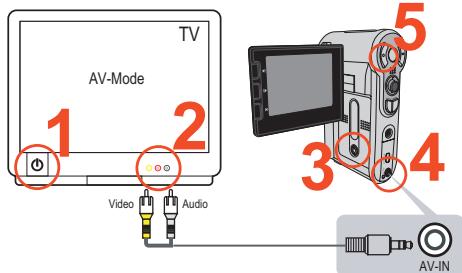

Registrazioni di programmi TV o DVD

La tecnologia avanzata di registrazione video digitale MPEG-4 consente di registrare programmi TV usando un cavo AV-IN.

1 Accendere il televisore o il lettore DVD. 2 Collegare il cavo AV al terminale AV-Out (uscita AV) del televisore o del lettore DVD. (Di norma non è necessario cancellare la modalità; fare riferimento al Manuale Utente del televisore o del lettore DVD.) 3 Accendere la videocamera. 4 Collegare l'altra estremità del cavo AV al terminale AV-IN (ingresso AV) della videocamera. Assicurarsi che le immagini visualizzate sul televisore o sul lettore DVD siano visualizzate anche sul monitor LCD della videocamera. 5 Premere il tasto Registrazione per iniziare a registrare. 6 Premere di nuovo il tasto.

Ci sono a disposizione due impostazioni di risoluzione per la registrazione video: VGA (640x480) e QVGA (320x240).

La modalità VGA è adatta per visualizzare sul televisore, perché consuma meno memoria. La durata di registrazione per una scheda memoria da 1GB è approssimativamente di 1 ora.

La modalità QVGA è adatta per visualizzare su piccolo schermo (come il monitor LCD). La durata di registrazione per una scheda memoria da 1GB è approssimativamente di 2 ore.

Fare riferimento a pagina 25 per altre informazioni sulle impostazioni VGA e QVGA.

Riproduzione delle registrazioni

Premere il tasto MODE ed usare i tasti direzionali per selezionare la modalità Riproduzione ( ). Poi premere il tasto OK per accedere. Oppure premere il tasto Esecuzione/Pausa ( ) sulla parte inferiore del monitor LCD.

Operazioni in modalità di riproduzione:

Tipodi di file	Come fare per...	Azione
Modalità Úndice MPECO 00010000 Modalità Schermo intero MPECO 00010000	Passare alla modalità Úndice alla modalità Schermo intero	In modalità Úndice, premere il tasto OK per passare alla modalità Schermo intero. In modalità Schermo intero, premere il tasto Menu per passare alla modalità Úndice. (Durante la revisione di una immagine, se si premere il tasto direzionare inferiore quando il rapporto zoom è 1.0x, lo schemo passera alla modalità d'indice.)
	Passare tra i vari file	1. In modalità Úndice : usare i tasti direzionali per spostare l'évidenziatore. 2. In modalità Schermo intero : usare i tasti direzionali per spostarsi verso destra o sinistra.
Imagine	Ingrandire / ridurre	Usare i tasti direzionali per spostarsi verso l'alto o il basso.
	Bloccare / sbloccare il rapporto zoom	Quando il rapporto zoom è superiore a 1.0x, premere il tasto OK.
	Navigare all'interno di un 'imagine ingrandida	Quando il rapporto zoom è bloccato, usare i tasti direzionali per spostarsi nell'imagine.
Video e Audio	Avviare l'esecuzione	L'esecuzione è avviata automaticamente quando il file è selezioneato (in modalità schermo intero)
	Mettere in pausa / riprenderè l'esecuzione	Premiere il tasto OK durante l'esecuzione / durante la pausa.
	Regolare il livello del volume	Premiere il tasto direzionale superiore o inferiore durante l'esecuzione.
	Terminare l'esecuzione	Premiere il tasto Menu durante l'esecuzione.
	Tornare alla schermata d'anteprima	Premiere il tasto Otturatore.
	Tasto Avanti velocé	Durante l'esecuzione, premere il tasto Avanti («). Per terminare, premere il tasto Esecuzione/Pausa («).
	Indietro velocé	Durante l'esecuzione, premere il tasto Indietro («). Per terminare, premere il tasto Esecuzione/Pausa («).
	Selezioneire il file successivo	Mentre in pausa/fermato, premere il tasto Avanti («).
	Selezioneire il file precedente	Mentre in pausa/fermato, premere il tasto Indietro («)

Esecuzione di musica MP3

Copiare file MP3 sulla videocamera

Prima di poter eseguire la musica MP3, è necessario copiare i file MP3 sulla videocamera.

1. Collegare la videocamera al PC.

Accendere la videocamera e collegarla al PC utilizzando il cavo USB. Fare riferimento a pagina 34 per i dettagli sul collegamento della videocamera al PC.

2. Copiare i file sulla videocamera.

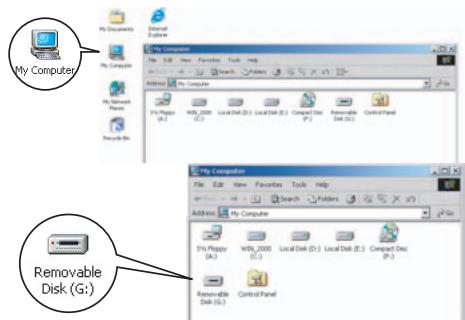

Dopo aver collegato la videocamera al PC, fare doppio clic su Risorse del computer e si troverà un disco rimovibile. Creare una cartella con nome "MP3" nel disco rimovibile; quindi si possono copiare i file MP3 nella cartella per poi eseguirli.

I file MP3 devono essere collocati nella cartella "MP3" per essere eseguiti. Per sfruttare la funzione disco rimovibile, gli utenti di Windows 98SE potrebbero dover installare il driver fornito in dotazione. Fare riferimento a pagina 32-33 per i dettagli sull'installazione.

Esecuzione di musica MP3 (segue)

Esecuzione di musica in modalità MP3

1. Premere il tasto Mode e usare i tasti direzionali per selezionare la modalità MP3 ( ). Poi premere il tasto OK per accedere.

Modalità MP3

2. Operazioni in modalità MP3:

Come fare per...	Azione
Passare tra le varie tracce	Usare i tasti direzionali per spostarsi versuso l'alto o il basso. Oppure premere tasting NEXT (Avanti) (▶) o Indietro. (►)
Avviare l'esecuzione	Premere OK oppure il tasting Play/Pause (Esecuzione/ Pausa). (►)
Mettere in pausa / riprendere l'esecuzione	Premere OK oppure il tasting Play/Pause (Esecuzione/ Pausa) (►) durante l'esecuzione / durante la pausa.
Regolare il volume	usare i tasti direzionali per spostarsi versuso destra o sinistra.
Terminare l'esecuzione	Premere il tasting Menu oppure il tasting direzionale superiore o inferiore durante l'esecuzione.

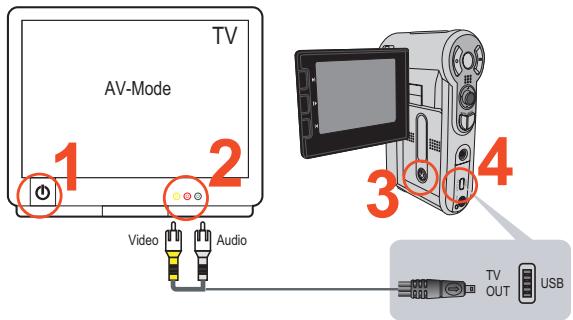

Collegamento della videocamera al televisore

Collegare la videocamera e il televisore usando il cavo AV fornito in dotazione per ottenere la visualizzazione in tempo reale. Si possono visualizzare sequenze video, fotografie e registrazioni audio direttamente sul televisore e condividerle con amici e familiari.

Accendere il televisore e impostarlo sulla modalità AV.

I sistemi TV sono diversi nei vari paesi. Fare riferimento a pagina 29 per configurare le impostazioni TV-out (Uscita TV). (es.: Taiwan/America: NTSC; Europa/Cina: PAL)

2. Collegare le estremità audio e video del cavo AV al televisore. 3. Accendere la videocamera. 4. Collegare l'altra estremità del cavo AV alla videocamera.

Operazioni avanzate

● Operazioni del menu

Le voci del menu forniscono varie opzioni che permettono di sintonizzare con precisione le funzioni della videocamera. La tabella che segue illustra i dettagli sulle operazioni dei menu.

Comefareper...	Azione
Fare apparire il menu	Premere il tasto Menu.
Spostare l'evidenziatore	Usare i tasti direzionali per spostarsi versuso l'alto o il basso.
Accedere ai menu secondari / Confermare una voce	Premere il tasto OK.
Uscire dal menu / Tornare al menu precedente	Premere il tasto Menu ( quando si è in un menu secondario) .

- Illustrazione del Menu

Voci del menu in modalità fotocamera

Accendere → Premere il tasto Menu.

Elemento	Opzione		Descrizione
Risoluz.	Videocamera 6 Mega-pixel	1M	Imposta la risoluzione d'immagne su 1280x960.
		3M	Imposta la risoluzione d'immagne su 2048x1536.
		6M	Imposta la risoluzione d'immagne su 2816x2112.
	Videocamera 8 Mega-pixel	3M	Imposta la risoluzione d'immagne su 2048x1536.
		5M	Imposta la risoluzione d'immagne su 2560x1920.
		8M	Imposta la risoluzione d'immagne su 3264x2448.
Stampa data	Attivo		Stampa la data su ciascuna immagine.
	Disattivo		Disabilita la stampa della data.
Stabilizzatore	Attivo		Riduce le sfocature provocate dal movimento delle mani.
	Disattivo		Disabilita lo stabilizzatore.

Voci del menu in modalità fotocamera (segue)

Elemento	Opzione	Descrizione
Bil. bianco	Automatico	La fotocamera regola automaticamente il bilanciarimento del bianco.
	Sole	Questa impostazione è adatta per registrazione in esterni con tempo soleggiato.
	Nuvoloso	Questa impostazione è adatta per registrazione in esterni con condizioni di tempo nuvoloso o in zone d'ombra.
	Fluorescente	Questa impostazione è adatta per registrazione in interni con illuminazione a lampade fluorescenti, oppure in ambienti con temperatura colore alta.
	Tungsteno	Questa impostazione è adatta per registrazione in interni con illuminazione a lampade incandescenti, oppure in ambienti con temperatura colore bassa.
Cornice Foto	1 ~ 10	Questa impostazione consente di aggliungere alle foto cornici personalizzate. Sul display LCD ci sono a disposizione 10 cornici.
	0	La Cornice foto è disabilitata.
Istogramma	Attivo	Sullo schermo è visualizzata l'imagine dell'istogramma.
	Disattivo	Disabilita l'istogramma.
Flash	Automatico	Il flash si attiva automaticamente quando la luce è insufficiente.
	Attivo	Il flash è attenuato forzamente ad agli scatto.
	Disattivo	Il flash è disabilitato.

Voci del menu in modalità fotocamera (segue)

Elemento	Opzione	Descrizione
Effetto	Normale	Acquisisce le registrazioni con i colori naturali.
	B/N	Acquisisce le registrazioni in bianco e nero.
	Classico	Acquisisce le registrazioni con colori nei toni seppia.
Esposizione	-2~+2	Regolare manuale dell'esposizione per ottenere effetti migliorari quando l'immagine precedente appeare troppo chiara o troppo scura. Un valore positivo indica che l'imagine apparirà più chiara del normale, nelle un valore negativo indica l'opposto.
Autoscatto	Attivo	Abilità l'autoscatto. Dopo ave attivato l'autoscatto, ed averere premuto il tasto Otturatore, la videocamera attendere di dieci secondi prima di registrate.
	Disattivo	Disabilita l'autoscatto.
+ Icona	Attivo	Abilità la visualizzazione delle icone OSD (On Screen Display) sullo scherno.
	Disattivo	Disabilita le icone OSD.
Video	VGA VGA QVGA QVGA	Imposta la risoluzione video su VGA (640x480 pixel). Imposta la risoluzione video su QVGA (320x240 pixel).

Voci del menu in modalità fotocamera (segue)

Elemento	Opzione	Descrizione
Due in uno	Attivo	Questa impostazione consente di combinare in un'unica foto due immagini scattate individualmente.
	Disattivo	Disabilita la funzione Due in uno.
Scatto nott.	Attivo	Questa impostazione consente di scattare fotografie con uno sfondo scuro. Poiché la velocità dell'otturatore diminuisce quando di fotografia in ambienti bui, si raccomanda di usare un treppiede per eliminare sfcature provocate dal movimento delle mani.
	Disattivo	Disabilita la funzione Scatto notturno.

Voci del menu in modalità Riproduzione

Accendere → Premere il tasto Mode → Accedere alla modalità Riproduzione ( ) → Premere il tasto Menu.

Voce	Opzione	Descrizione
Elimina	Uno	Elimina il file corrente.
	Tutto	Elimina tutte le immagini e file video.audio archiviati nella memoria.
Presentazione	-	La videocamera visualizza le immagini in sequenza. Saranno visualizzate solamente le immagini JPEG ed il primo fotogramma dei file MPEG. Premere il tasto Menu per terminare la presentazione.
Stampa	Uno	Stampa l'imagine corrente quando la videocamera è collegata ad una stampante PictBridge.
	Tutto	Stampa l'imagine corrente quando la videocamera è collegata ad una stampante PictBridge.
	Annulla	Annulla l'azione.

• Se nella videocamera non ci sono file, non sarà visualizzata alcuna voce.

Prima di usare il dato Stampa del menu, è necessario collegare la videocamera ad una stampante compatibile

PictBridge, utilizzando il cavo USB fornito in dotazione. Fare riferimento a pagina 31 per altri dettagli sul collegamento alla stampante.

Voci del menu in modalità MP3

Accendere → Premere il tasto Mode → Accedere alla modalità MP3 ( ) → Premere il tasto Menu.

Voce	Descrizione
Elimina	Elimina la traccia corrente.
Annulla	Annulla l'azione.

Voci del menu in modalità Voce

Accendere → Premere il tasto Mode → Accedere alla modalità Voce ( ) → Premere il tasto Menu.

Voce	Descrizione
Elimina	Elimina la registrazione vocale currente.
Annulla	Elimina tutte le registrazioni vetali.

Voci del menu in modalità Impostazioni

Accendere → Premere il tasto Mode → Accedere alla modalità Impostazioni ( ) → Premere il tasto Menu.

Voce	Opzione	Descrizione
30 Data e Ora	-	Imposta data e ora.
Avviso son.	Attivo	Abilita l'avviso sonoro.
	Disattivo	Disabilita l'avviso sonoro.
Frequenza	50 Hz 50Hz	Imposta la frequenza su 50Hz. Fare riferimento a pagna 48 per i riferimenti sull'impostazione.
	60 Hz 60Hz	Imposta la frequenza su 60Hz. Fare riferimento a pagna 48 per i riferimenti sull'impostazione.
Uscita TV	NTSC NTSC	Imposta la compatibilità delsystema TV su NTSC. Questa opzione è adatta per le zone dell'America, Taiwan, Giappone e Corea.
	PAL PAL	Imposta la compatibilità delsystema TV su PAL. Questa opzione è adatta per le zone della Germania, Inghilterra, Italia, Olanda, Cina, Giappone ed Hong Kong.
*+ Icona	Attivo	Abilita la visualizzazione delle icone OSD sullo scherno.
	Disattivo	Disabilita le icone OSD.
Luminosità LCD	-2~+2	Imposta la luminosità del display LCD. Un valore positivo rende più luminoso il display LCD; un valore negativo rende più scuro il display LCD.
Formattazione	Si	Formatta il supporto d'archiviazione. Notare che tutti i file archiviati nel supporto saranno eliminati in modo irreccuperabile.
	No	Annulla l'azione.

Voci del menu in modalità Impostazioni

Voce	Opzione	Descrizione
Disatt. aut.	Disattivo	Disabilita la funzione di Spagnimento automatico.
	1 minuto	La videocamera si spegne automaticamente quando restà inattiva per più di 1 minuto.
	3 minuto	La videocamera si spegne automaticamente quando restà inattiva per più di 3 minuti.
	5 minuto	La videocamera si spegne automaticamente quando restà inattiva per più di 5 minuti.
ABC Lingua	-	Permette di selezionare la lingua usata per l'OSD.
Predefinito	Si	Ripristina le impostazioni predefinite.Notare che le impostazioni correnti saranno sovrascritte.
	No	Annulla l'azione.
Modality USB	Menu	Quando è collegata ad un PC, la videocamera visualizza un menu che permette di scegliere la modalità di connessione preferita.
	Camera	Quando è collegata ad un PC, la videocamera accede automaticamente alla modalità Camera (PC camera).
	Disco	Quando è collegata ad un PC, la videocamera accede automaticamente alla modalità Disco (disco rimovibile).
	Stampante	Quando è collegata ad un PC, la videocamera accede automaticamente alla modalità Printer (Stampante).
Avvia film	Attivo	Abilita la funzione Avvia film.
	Disattivo	Disabilita la funzione Avvia film.

Voci del menu in modalità Impostazioni (segue)

1 Attenersi alle fasi che seguono per collegare la videocamera ad una stampante compatibile PictBridge:

1) Accendere la videocamera.

2) Impostare la modalità USB della videocamera su Stampante (pagina 30). 3) Aprire il coperchio del connettore e collegare una estremità del cavo USB, fornito in dotazione, alla videocamera.

4) Collegare l'altra estremità del cavo USB alla stampante.

Copiare i file sul PC

Installazione del driver sul PC

Per accertarsi che le sequenze video possano essere riprodotte sul PC, è necessario installare il driver della videocamera. Per installare il software:

1. Inserire il CD del driver.

Accendere il computer. Inserire il CD fornito in dotazione nell'unità CD-ROM.

Non collegare la videocamera al computer a questo punto dell'installazione. Chiudere tutte le applicazioni in esecuzione sul computer. Se la schermata di esecuzione automatica non appare automaticamente, fare doppio clic su Risorse del computer e poi sull'unità CD-ROM. Quindi avviare manualmente il programma Setup.exe.

2. Avviare l'installazione.

Fare clic sull'icona del driver per avviare l'installazione del driver.

1. Avviso per gli utenti Windows 2000: durante la procedura di installazione, potrebbe apparire due o più volte un messaggio di avviso sulla firma digitale. Fare clic su Sì per continuare la procedura. Il software è totalmente compatibile con il sistema operativo Windows 2000.

Installazione del driver sul PC (segue)

3. Installare il driver.

Appare l'utility Install Shield Wizard (Installazione guidata) che installerà automaticamente il programma. Fare clic su NEXT (Avanti) e seguire le istruzioni su schermo per completare l'installazione.

4. Installare i codec.

Dopo aver completato l'installazione del driver, il programma richiederà di installare i Windows Media Player Codec (Codec Windows Media Player). Se non si sa se i codec sono stati installati sul computer, fare clic su Sì e seguire le istruzioni su schermo per completare l'installazione.

5. Installare Direct X 9.0c o versione più recente.

Dopo aver completato l'installazione dei codec, sarà richiesto di installare DirectX 9.0c, o versione più recente, se il programma non è ancora stato installato sul computer. Fare clic su Sì per continuare.

Windows Media Player Codec e DirectX 9.0c, o versione più recente, sono necessari per prendere visione delle sequenze video registrate alla videocamera.

6 Riavviare il computer.

Al completamento dell'installazione potrebbe essere necessario riavviare il computer per attivare il driver.

- Collegamento della videocamera al PC

1 Collegare il cavo USB al computer.

Accendere il computer e collegare il cavo USB, fornito in dotazione, alla porta USB del computer. Assicurarsi che il cavo e la porta siano allineati in modo corretto.

2 Accendere la videocamera.

3 Collegare il cavo USB alla videocamera.

Collegare l'altra estremità del cavo USB alla videocamera.

Per impostazione predefinita la modalità è "Disco"; se si vogliono impostare altre modalità, fare riferimento alla sezione "Modalità USB", a pagina 30, per altre informazioni.

Avviso per gli utenti Windows 2000/XP/ME:

Attenersi alle fasi che seguono per scollegare la videocamera dal computer:

1. Fare doppio clic sull'icona nell'area di notifica.
2. Fare clic sull'icona (disco USB), e poi su Stop.
3. Quando appare la schermata di conferma, selezionare la videocamera e fare clic su OK.
4. Seguire le istruzioni su schermo per scollegare in modo sicuro la videocamera dal computer.

Copiare i file sul PC

1 Questa fase cambia in base al sistema operativo:

Per utenti Windows XP:

Dopo aver collegato la videocamera al computer, apparirà automaticamente una finestra di dialogo. Selezionate la voce Open folder to view files using Windows Explorer (Apri la cartella utilizzando Esplora risorse per visualizzare i file) e fate clic su OK.

Utenti Windows 2000/ME/XP:

Fare doppio clic su My Computer (Risorse del computer). Poi fare doppio clic sull'unità disco rimovibile che è appena apparsa.

2 Fare doppio clic sulla cartella DCIM.

Windows XP

Windows 2000/ME/98 SE

3 Fare doppio clic sulla cartella 100MEDIA.

Windows XP

Windows 2000/ME/98 SE

4 Trascinare il file di origine nella cartella My Documents (Documenti) o nella cartella di destinazione.

Visualizzazione / esecuzione dei file sul PC

1 Fare doppio clic sulla cartella My Documents (Documenti) o su qualsiasi altra cartella che archivia i file.

2 Fare doppio clic sul file desiderato che verrà aperto dal programma relativo al tipo di file.

Posizione dei file

Dopo aver collegato la videocamera al computer, apparirà un disco rimovibile. Il disco rimovibile rappresenta il supporto di archiviazione della videocamera. Nel disco si trovano tutte le registrazioni. Fare riferimento alla figura che segue per vedere dove sono archiviati i file.

Uso di PC Camera

- Installazione del software

Il software PC Camera è incluso nel driver della videocamera, quindi bisogna installare il driver prima di usare la funzione PC. Se il driver non è ancora stato installato, fare riferimento a pagina 32 per i dettagli sull'installazione.

Avviare l'applicazione

1 Accendere la videocamera e collegarla al computer.

Accendere la videocamera e poi collegarla al computer usando il cavo USB fornito in dotazione. Fare riferimento a pagina 34 per altri dettagli.

2 Passare alla modalità Camera (PC Camera).

Premere il tasto Menu per fare apparire il menu opzioni. Usare i tasti direzionali per selezionare la voce Camera (PC Camera) e poi premere il tasto OK per confermare.

Per impostazione predefinita la modalità è "Disco"; se si vogliono impostare altre modalità, fare riferimento alla scheda "Modalità USB", a pagina 30, per altre informazioni.

Se si vuole usare la funzione Video Conferencing (Videoconferenza), installare programmi come Netmeeting che servono allo scopo.

Avviare l'applicazione (segue)

Avviso per gli utenti Windows ME: Quando appare la schermata indicata, selezionare "Automatic search for a better driver" (Cerca automaticamente il driver migliore) e fare clic su "Next" (Avanti) per continuare.

Avviso per gli utenti Windows 98SE:

1. Fare clic su "Next" (Avanti) quando appare la seguente schermata.

1. Quando appare la seguente schermata, selezionare "Search for the best driver for your device" (Cerca il miglior driver per la periferica (scelta consigliata)) e fare clic su "Next" (Avanti) per continuare.

1. Durante l'installazione, ad alcuni utenti potrebbe essere richiesto di inserire il CD di Windows 98SE nell'unità CD-ROM per eseguire la copia dei file necessari.
2. Seguire le istruzioni su schermo per completare l'installazione.

Avviso per gli utenti Windows 2000:

Quando si usa la funzione PC Camera per la prima volta, potrebbe apparire due o più volte un messaggio di avviso sulla videocamera digitale. Fare clic su "Yes" (Sì) per continuare l'installazione. La videocamera è totalmente compatibile con il sistema operativo Windows 2000.

● Avviare l'applicazione (segue)

3. Avviare il programma PC Camera.

Fare doppio clic sull'icona ( ) del desktop per avviare il programma. Dopo che il programma si è avviato, si può iniziare ad usare la funzione PC Camera.

Se sul desktop non si riesce a trovare il collegamento al programma, avviarlo dal menu Programs (Programmi).

Uso di PC Camera

Avvia registrazione sequenza video Termina la registrazione Istantanea 4 Formatta Origine

6 Avvia/chiude la finestra d'anteprima 7 Impostazioni 3 Apri album 9 Selezione origine video

Per visualizzare le immagini acquisite con PC Camera, fare clic su per aprire l'album fotografico. Oppure, in alternativa, andare alla cartella "Work Temp" (Lavoro temporaneo) per trovare i file.

Uso di PC Camera (segue)

Registrare un filmato AVI

1. Fare clic sull'icona

1. Premere per specificare il percorso ed il nome del file AVI.
2. Impostare la velocità fotogrammi e la durata di registrazione in base alle proprie necessità.
3. Premere il pulsante Start to Record (Avvia registrazione) per iniziare a registrare.
4. Fare clic sull'icona per terminare la registrazione.

Acquisire un'istantanea

Fare clic sull'icona per acquisire un'istantanea.

Configurazione delle opzioni di Format (Formato)

Selezionare una delle seguenti funzioni in base alle proprie necessità.

• RGB 24: questa opzione serve a conservare la qualità migliore.
• MJPG: questa opzione indica che il filmato AVI sarà più compresso per trarre vantaggio dalla più rapida velocità di elaborazione.

Output Size (Dimensioni di uscita): impostare le dimensioni di uscita per adattare la finestra di anteprima. Le dimensioni predefinite sono di 320× 240 pixel. Scegliere

più pixel quando si necessita di una finestra di anteprima più grande.

Uso di PC Camera (continua)

Configurazione delle opzioni Source (Origine)

Device Control (Controllo dispositivo):

• Brightness (Luminosità): si può selezionare la voce "Auto" (Automatica) e lasciare che il programma regoli da sé la luminosità, oppure deselezionare la voce "Auto" (Automatica) e far scorrere il dispositivo di scorrimento per regolare manualmente la luminosità dell'immagine.
• Quality (Qualità): se la larghezza di banda della rete è congestionata quando si usa la PC Camera, far scorrere il dispositivo di scorrimento verso "Faster Video" (Video più veloce) per evitare il problema.

Configurazione delle opzioni Flicker (Frequenza)

Quando si porta la telecamera all'estero e si scopre che il computer sfarfalla quando si usa la funzione PC Camera, selezionare la voce "Cancel Flicker" (Annulla sfarfallio) per impedire ai disturbi di apparire sullo schermo. Oppure, si può fare riferimento alla tabella Impostazioni della frequenza, a pagina 48, per trovare il valore appropriato della frequenza che corrisponde al paese che si sta visitando.

Appendice: A

Risoluzione dei problemi

Quando si utilizes la videocamera:
Problema	Causa	Soluizione
La videocamera non può essere accesa come al solito.	La batteria è scarica.	Sostituire la batteria.
	La batteria è insertita in modo scorretto.	Reinstallare la batteria.
La videocamera è accesa, perché il monitor LCD non visualizza nulla.	Se la videocamera restà inattiva per più di un minuto, il display LCD si spegnerà automaticamente per conservare energia.	Premere qualsiasi tasto, tranne il tasto Alimentazione, per riattivare il display.
Impossibile acquirese fotografie o filmati quando si preme il tasto Otturatore o il tasto Registrazione.	Memoria esaurita.	Liberare dello spazio nella scheda SD/MMC o nella memoria interna.
	La videocamera sta caricando il flash.	Attendere finché il flash è completamente caricato.
	Si sta usinga una scheda SD "protetta".	Impostare la scheda SD in modo che sia scrivibile.
Il monitor LCD visualizza il messaggio "MEMORY ERROR" (ERRRORE MEMORIA) o "CARD ERROR" (ERRRORE SCHEDA). Oppure la videocamera no risisce a leggere la scheda memoria.	Il formato della scheda memoria non è compatible con la videocamera.	Usare la funzione "Formattazione" della videocamera per formattare la scheda.
	La scheda memoria è corrotta.	Sostituire la scheda memoria con una nuova.

Appendice: A

Quando si utilizes la videocamera:
Problema	Causa	Soluizione
Nonostante le immagini e le sequenze video non siano state eliminare è impossibile trovarii nella schedamemoria.	Le registrazioni perse sono salute nella memoria interna.	Succede quando si insertisce una schedamemoria dopo averacquisito alcunemeimmagini o sequenze video.Si più accederà a quosti file dopo aver rimesso la schedamemoria.
Impossibile utilizzato il flash.	Se l'icona indica che la batteria è scarica, il flash è disabilitato perché il voltaggio è insufficiente.	Sostituire la batteria.
La videocamera non risponde ad alcuna azione durante le operazioni.	La videocamera riscontra guasti software.	Togliere e rimettere nello scomparto il pacco Batteria. Poi accendere la videocamera.
Le immagini acquiste appaionosfuocate.	Il fuoco non è impostato correttamente.	Regolare il fuco in modo appropriato.
Le immagini o le sequenze video acquiste appaionotroppo scun.	L'ambiente d'acquisizione o registrazione non ha l'illuminazione adeguata.	Usare il flash per acquiserle immagini. Aggiungere ulterioni sorrenti luminose quando si registrano sequenze video.
Si verificano disturbi durante la visualizzazione delle immagini sul monitor LCD del computer.	L'impostazione della frequenza non corrisponde allo standard del paese in cui ci si trova.	Regolare le impostazioni della frequenza. Fare riferimento alla tavola "Impostazioni della frequenza", a pagina 48, per altre informazioni.

Quando si collega la videocamera al computer o al tevisore:
Problema	Causa	Soluzione
Impossibile vedere le sequence video sul computer.	Il driver o il software non è installato sul computer.	Installare Direct X 9.0c, o versione più recente, e Windows Media 9.0 Codeces per risolverve quello problema. Fare riferimento a una pagina 32 per i dettagli sull'installazione del software, oppure andare all'indirizzo http://www.microsoft.com per scaricare i file necessari.
L'installazione del driver non è riuscita.	L'installazione è stata terminata in modo anomalo.	Rimuovere il driver ed altri programmi relativi.Seguire le fasi d'installazione descritte nel manuale per installare di nuovo il driver.
	La videocamera digitale è stata collegata al PC con il cavo USB prima di aver installato il driver.	Installare il driver prima di collegare il cavo USB.
Lo schermo del television non visualitàzza nulla后期 è stata collegata la videocamera.	La videocamera non è collegata in modo corretto al tevisore.	Ricollegare in modo corretto la videocamera al tevisore.
Si è verificato un confutto con altre videocamera o dispositivi d'acquisizione installati.	Il dispositivo non è compatible con la videocamera.	Se sul computer è installata qualsiassi另一lla videocamera o altri dispositivi d'acquisizione, rimuoverve completamente i dispositivi e relativi driver dalsysteme per evitare il confutto.
Si verificano disturbi sul computer durante la videoconferenza.	L'impostazione della frequenza non corrisponde allo standard del paese in cui ci si trova.	Regolare le impostazioni della frequenza. Fare riferimento alla ravola "Impostazioni della frequenza", a paglia 48, per altre informazioni.

Impostazioni della frequenza

Paese	Inghilterra	Germania	Francia	Italia	Spagna	Olanda
Impostazione	50Hz	50Hz	60Hz	50Hz	50Hz	50Hz
Paese	Portogallo	America	Taiwan	Cina	Giappone	Corea
Impostazione	50Hz	60Hz	60Hz	50Hz	50/60Hz	60Hz

Nota: l'impostazione della frequenza si basa sullo standard della frequenza del fornitore locale di corrente elettrica.

Messaggi del sistema

Messaggio	Descrizione
Recording (Registrazione in corso)	La videocamera sta registrando un file.
Please Unlock SD Card (Sblocare la ricerca SD)	Questo messaggio appeare quando la videocameracca deri scriverere dati su una scheda SD che è "protetta" da scrittura.
No File (Nessun file)	Questo messaggio appeare quando la videocamera è impostata sulla modalità Riproduzione e non esistono file da esquiret.
Please Change Battery (Cambiare la batteria)	La durata della batteria è breve. Sostituito immediatamente la batteria con una nuova.
Memory Full (Memoria piena)	La memoría d'archivazione è esaurita e non si pue archiviare nessun altro file. Cambiare la scheda SD/MMC oppure eliminare alcuni file per liberare dello spazio nella memoría.
Card Error (Errore scheda)	La scheda inserita non è compatible con la videocamera. Cambiare la scheda o cercare di formattaria.
Memory Error (Errore memoria)	La videocamera non riesce ad accederai ai dati della memoria interna. Formattare il supporto per risolverve quello problema.
Strobe Is Charging (Il flash si sta caricando)	Il flash si sta caricando.
File Format Error (Errore di formato file)	Il file eseguito non è compatible con la videocamera.
Deleting (Eliminazione)	La videocamera sta esuguendo l'eliminazione dei file.
Formatting (Formattazione in corso)	La videocamera sta esuguendo la formattazione del supporto d'archivazione.
Setting (Impostazione)	La videocamera sta esuguendo una azione d'impostazione.

Capacità d'archiviazione

Memoria	Video (min.)		Audio (min.)
	VGA	QVGA	Massimo
Memoria Flash (16MB per archivazione)	2	7	15
Scheda SD/MMC (128MB)	6	22	90
Scheda SD/MMC (256MB)	12	44	190
Scheda SD/MMC (512MB)	24	88	380
Scheda SD/MMC (1GB)	48	176	760

Memoria	Fotografia
	Videocamera 8 Mega-pixel			Videocamera 6 Mega-pixel
	8M	5M	3M	6M	3M	1M
Memoria Flash (16MB per archivazione)	20	30	50	25	50	170
Scheda SD/MMC (128MB)	130	210	300	170	300	1000
Scheda SD/MMC (256MB)	260	420	600	340	600	2000
Scheda SD/MMC (512MB)	520	840	1200	680	1200	4000
Scheda SD/MMC (1GB)	1040	1680	2400	1360	2400	8000

Nota: il valore della capacità può variare (fino a ± 30%) in base alla saturazione del colore e alla complessità del soggetto.

Indicatore di carica delle batterie

Icona	Descrizione
#zz	Batteria completamente carica
#zz	Durata media delle batterie
# (bianco)	Batteria scarica * Se l'indicatore diventa di colore rosso, il flash è disabilitato.
#	Batteria esaurita

Nota: per evitare l'improvviso esaurimento dell'alimentazione, si raccomanda di sostituire la batteria quando l'icona indica che la batteria è scarica.

Durata della batteria

Fotografia	Sequenza video
Numero di scatti	Tempo di ripresa (minuti)
290	90
* scatto agli 30 secondi ** il flash è attivo *** la risoluzione è impostata su 2816x2112 pixel	* la risoluzione è impostata su VGA (640 x 480 pixel)

Nota: questa tabella è solo per riferimento. La durata effettiva della batteria dipende dal tipo di batteria e dal livello di carica.

Istruzioni per ArcSoft MediaConverter™

Introduzione

ArcSoft MediaConverter è un potente convertitore (tutto in uno) di file multimediali. Questa applicazione converte rapidamente e senza sforzo foto, video e file musicali nei formati ottimizzati per l'uso sul dispositivo portatile. Più file, di tipo diverso, possono essere convertiti allo stesso tempo. È facile! Tutto quello che serve sono tre semplici fasi. (Fare riferimento a pagina 54 per altre informazioni.)

Requisiti del sistema

Per installare ed eseguire MediaConverter, il sistema deve soddisfare i seguenti requisiti minimi:

Microsoft Windows 98 SE/ME/2000/XP (Home o Professional) 50 MB di spazio libero su disco rigido 256 MB di RAM - DirectX 9 ( DirectX 9c raccomandato) Microsoft Windows Media Player 9.0 (per convertire i file WMA e WMV) Microsoft Windows 98 SE/ME/2000/XP (Home o Professional) Apple QuickTime 6.5 (per convertire i file MOV)

Appendice:B

Formati di file supportati

Video

I file video sono convertiti e copiati nella posizione selezionata come file AVI codificati MPEG-4, come file WMV o come file ASF codificati MPEG-4 (impostazione predefinita).

Tipi di file supportati per la conversione

• AVI (formato Microsoft Video 1, Cinepak, Intel Indeo, uncompressed, eccetera)
• MPEG-1 in MPEG, MPG, MPE
• DAT (VCD MPEG1)
• MPEG-4 in formato AVI
• MPEG-4 in ASF
• WMV - QuickTime MOV

QuickTime 6.5 e Windows Media Player 9.0, versione più recente, sono necessari per la conversione dei file QuickTime MOV e WMV.

Tipi di file supportati per l'esportazione

• AVI (MPEG-4 SP)
• WMV
• ASF (MPEG-4 SP)

Appendice: B

Conversione dei file

Appendice: B

Fase 1: Selezione dei file

Aggiungere i file da convertire

1. Fare clic sul pulsante "Select Media" (Selezione file). 2. Apparirà una finestra "Open" (Apri). Trovare la cartella che contiene i file che si vogliono convertire.

a. Usare il menu a discesa "Files of type" (Tipo di file) per filtrare i tipi di file che si vogliono visualizzare.

b. Fare un'anteprima dei file evidenziati per assicurarsi che siano quelli voluti. Selezionare la casella "AutoPlay" (Esecuzione automatica) per avviare automaticamente la riproduzione dopo aver fatto clic su un file.

3. Ripetere le precedenti fasi 1 e 2 finché sono stati aggiunti tutti i file voluti. Oltre ad usare il metodo descritto in precedenza, si può eseguire un trascinamento selezione dei file direttamente nell'elenco file della finestra del programma.

Rimozione dei file

Per eliminare i file dall'elenco, evidenziarli e premere l'icona "X".

Appendice B

Fase 2: Selezione della destinazione

Fare clic sul pulsante "Select Destination" (Selezione destinazione) per selezionare il percorso su cui saranno salvati i file convertiti. Il percorso predefinito è "C:\Documents and Settings\{nome utente}\My Documents" (Documenti). Molto probabilmente si vorranno salvare i file sul dispositivo portatile. In quel caso, accertarsi che il dispositivo sia collegato, e poi fare clic su "Select Destination" (Selezione destinazione) e scegliere il dispositivo.

Impostazioni

Facendo clic sul pulsante "Settings" (Impostazioni) si può accedere a varie impostazioni del programma. Ciascuna selezione permette di scegliere tra: "Optimize for the selected device" (Ottimizza per il dispositivo selezionato) e "Use custom conversion settings" (Usa impostazioni personalizzate di conversione).

Appendice B

• Optimize for the selected device (Ottimizza per il dispositivo selezionato) è l'impostazione predefinita. Il programma imposterà automaticamente i parametri di conversione in base al dispositivo selezionato. Use custom conversion settings (Usa impostazioni personalizzate di conversione)

Se si decide di usare questa opzione, si possono impostare manualmente vari parametri di conversione.

Impostazioni video

Quando si converte un file video, ci sono molti parametri diversi:

• Risoluzione: le opzioni includono QVGA (320 x 240) [impostazione predefinita] e VGA (640 x 480)
• Formato file: AVI .les codificati MPEG-4, WMV .les o ASF codificati MPEG-4
• Velocità bit video: le opzioni includono 500KB, 1.0MB, 1.5MB, 2.0 MB [impostazione predefinita], 2.5 MB e 3.0 MB
• Velocità bit audio: le opzioni includono 96 KB, 128 KB [impostazione predefinita], 192 KB
• Fotogrammi/secondo: le opzioni includono [in fps] 15.00, 20.00, 24.00, 25.00 [impostazione predefinita] e 29.97

L'opzione "Ottimizza per il dispositivo selezionato" usa i valori predefiniti detti in precedenza, dove applicabile.

Dopo aver controllato/modificato le varie impostazioni, selezionare "Salva" o "Annulla" per tornare alla schermata principale. Fare clic su "Salva" se sono state eseguite delle modifiche che si vogliono mantenere. Diversamente fare clic su "Annulla".

Appendice B

Fase 3: Conversione

Quando si è pronti, selezionare (evidenziare) nell'elenco i file che si vogliono convertire, e poi fare clic sul pulsante "Convert" (Converti).

Una barra di progressione mostra lo stato corrente. Potrebbero apparire varie finestre di dialogo che richiedono conferme specifiche. Apparirà una finestra di dialogo che informerà quando tutti i file sono stati convertiti ed archiviati nella posizione selezionata.

Esecuzione con la videocamera dei file ASF convertiti

Attenersi alle fasi che seguono per eseguire le sequenze video o i film (solo MPEG-4 in formato ASF) convertiti da ArcSoft MediaConverter con la videocamera digitale MPEG-4.

Fase 1

Inserire una scheda SD/MMC nell'alloggio scheda della videocamera e collegare la videocamera al PC usando il cavo USB. Seguire le istruzioni della sezione "Collegamento della videocamera al PC", a pagina 34, per altre informazioni.

Appendice B

Fase 2

Salvare nella videocamera i file ASF convertiti da MediaConverter sul PC.

1 Copiare i file ASF convertiti. 2 Aprire Windows Explorer (Esplora risorse) e cercare il "Removable Disk" (Disco rimovibile) che è apparso in My Computer (Risorse del computer). 3 Fare doppio clic sull'icona del disco rimovibile. 4 Fare doppio clic sulla cartella DCIM. 5 Fare doppio clic sulla cartella 100MEDIA. 6 Incollare i file nella cartella 100MEDIA. 7 Cambiare i nomi dei file su CLIP***.ASF. *** può essere qualsiasi numero di 4 cifre compreso tra 0001 e 9999.

La nomina dei file deve seguire il principio di nomina della videocamera, così che la videocamera possa identificare i file salvati in 100MEDIA.

Fase 3

Ora si può usare la modalità di Riproduzione ( ) per guardarsi le sequenze video o i film sull'ampio monitor LCD!

Il software ArcSoft MediaConverter allegato a questa confezione è una versione personalizzata per la videocamera. Visitare il sito http://www.arcsoft.com, per altre informazioni sul prodotto.

Appendice: C

Specifiche

Elemento	Descrizione
Modello	Videocamera 8 Mega-pixel	Videocamera 6 Mega-pixel
Sensore imagine	5 Mega (2560x1920 pixel)	3 Mega (2048x1536 pixel)
Risoluzione	Fotografia: 3M/5M/8M Film: 640x480 (VGA) 320x240 (QVGA)	Fotografia: 1M/3M/6M Film: 640x480 (VGA) 320x240 (QVGA)
Obiettivo	Zoom digitale 4X, obiettivo F2.8~F5.3	Zoom digitale 4X, obiettivo F3.0
Formato file	ASF, JPEG WAV, MP3
Velocità fotogrammi video	640x480, up to 30fps; 320x240, up to 30fps
Memoria interna	Memoria Flash 32MB (16MB per l'archivazione)
Memoria estema	SD/MMC (2GB al massimo)
Display LCD	LCD TFT 2,4 pollici
Uscita TV	Supporto sistema NTSC/PAL
Ingresso AV	Si
Interfaccia	USB 2.0
Microfono	Si
Altoparlante	Si
Scatto notturno	Si (sia in modalità fotografia, sia in modalità video)
Stabilizzatore	Si
Stampire dilettata	Supporto di stampanti compatibili PictBridge
Batteria	Batteria ricaracabileagliioni di Litio 8210 (3,7V; 850mAh)
Dimensioni	110 x 72 x 34 mm (43" x 28" x 13")

Nota: Le specifiche sono soggette a modifiche senza preavviso.

Appendice: D

Requisiti del sistema

RAM di sistema: 128MB o superiore

Scheda video: 64MB, True Color 24 bit

Velocità CD-ROM: 4x o superiore

Software: Direct X 9.0c, o versione più recente, e Windows Media Player Codec

Altro: connettore USB

Manuale dell'utente

Portoghese

Benvenuto
