MANUALE UTENTE UM-1EX EDIROL

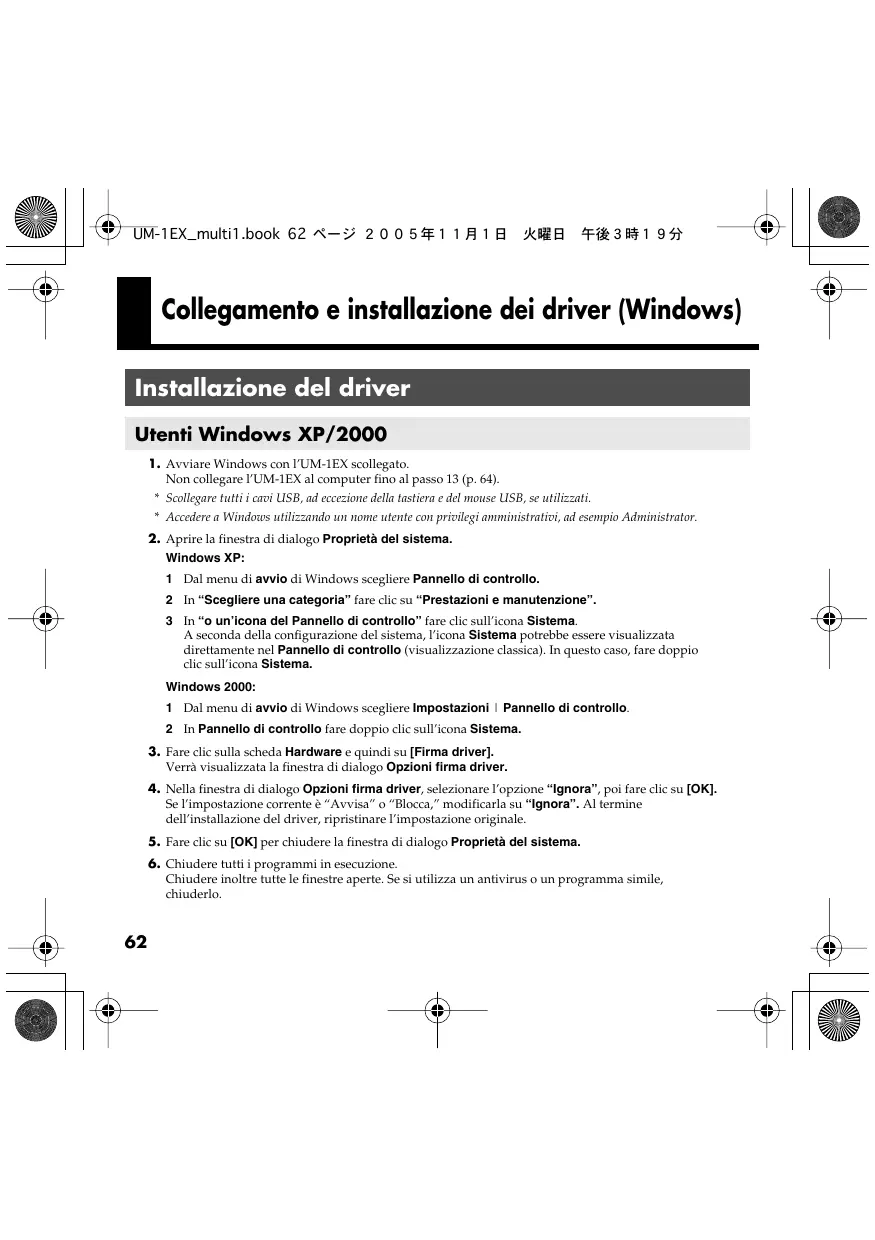

Collegamento e installatione dei driver (Windows) 62

Installazione del driver 62

Utenti Windows XP/2000 62

Collegamento e installatione dei driver (Macintosh) 65

Installazione e configurazione dei driver 65

Utenti Mac OS X 65

Espanol

Installazione del driver

Utenti Windows XP/2000

1. Avviare Windows con 1'UM-1EX scollegato.

Non collegare l'UM-1EX al computer dato al passo 13 (p.64).

• Scollegare tutti i cavi USB, ad eccezione della tastiera e del mouse USB, se utilizzati.

• Accedere a Windows'utilizzato un nombre utente con privilegi amministrativi, ad esempio Administrator.

• Aprire la finestra di dialogo Proprietà delsystema.

Windows XP:

1 Dal menu di avvio di Windows scegliere Pannello di controlo.
2 In "Scegliere una categoria" fareciesu "Prestazioni e manutenzione".
3 In "o un'icona del Pannello di controllo" fare cli cull'icona Sistema.

A seconda della configurazione delsystema, l'icona Sistema potrebbe essere visualizzata direttamente nel Pannello di controllo (visualizzazione classica). In quello caso, fare doppio clic sull'icona Sistema.

Windows 2000:

1 Dal menu di avvio di Windows scegliere Impostazioni | Pannello di controllo.
2 In Pannello di controllo fare doppio cli cull'icona Sistema.

1. Fare clc sulla scheda Hardware e quindi su [Firma driver].

Verrà visualizzata la finestra di dialogo Opzioni firma driver.

1. Nella finestra di dialogo Opzioni firma driver, selezionare l'opzione "Ignora", poi fare clic su [OK].
   Se l'impostazione currente è "Avvisa" o "Blocca," modificarla su "Ignora". Al termine dell'installazione del driver, ripristinare l'impostazione originale.
2. Fare cig su [OK] per chiudere la finestra di dialogo Proprietà del sistema.
3. Chiudere tutti i programmi in esecuzione.

Chiudere inolte tutte le fineste aperte. Se si utilizza un antivirus o un programma simile, chidiundero.

7.Prepare il CD-ROM.

Inserire il CD-ROM nell'apposita unità del computer.

• Se viene visualizzato il messaggio "È possibile eseguire la stessa operazione agli volta che si inseisce un disco o che si connette una periferica con il seguito tipo di file"farecision su [Annulla].

• Scegliere Esegui... dal menu di avvio di Windows.

• Nel camino Apri della finestra di dialogo "Esegui" immettere la segunte stringa e quindi fare cli su [OK].

• L'identificato dell'unità è "D": non'èsmesso ripartido qui, ma potrebbe essere diverso sulsystema utilizzato. Utilizzare la lettera corrispondente all'unità CD-ROM in uso.

• Verrà visualizzata la finestra di dialogo Installazione driver.

Fare cli su [Avanti].

Windows XP:

Se "Opzioni firma driver" al passo 4 è impostato su "Ignora" verra visualizzata una finestra di dialogo con il significato "I" o "x" Se viene visualizzato un pulsante [Continua],fare clic su [Continua] per procedere con l'installazione. Se non è possible continuare,fare clic su [OK] e ripetere l'installazione del driver dal passo 1.

Windows 2000:

Se "Opzioni firma driver" al passo 4 è impostato su "Ignora" verrà visualizzata la finestra di dialogo "Firma digitale non trovata" Se viene visualizzato un pulsante [Si],fare cli su [Si] per procedere con l'installazione. Se non è possibile continuare,fare cli su [OK] e ripetete l'installazione del driver dal passo 1.

1. Per avviare l'installazione, fare di nuovo clic su [Avanti] L'installazione avrà inizio.

Verrà visualizzata la finestra di dialogo "Setup is now ready to install the drivers".

Ora è possible installare il driver.

1. Operation of the UM-1EX Spostare l'ADVANCED (mode select) Switch dell'UM-1EX sulla posizione ON.

2. Il driver non può essere installato seguendo la procedura sottoindicata se l'interruttorè è impostato su OFF.

Se si utilizes Windows 98/Me/2000/XP o XP SP1, è necessario impostare l'interrottore

ADVANCED (sezione del modo) in posizione ON prima di collegare l'UM-1EX al computer.

Viene visualizzato il messaggio "Installazione guidata nuovo hardware". Attendere quale minuto.

• Questo apparecchio è provvisto di un circuito di protezione. É necessario attendere quale secondo dopo aver collegato l'UM-1EX prima che l'apparecchio funzioni normalmente.

Windows XP:

1 Appare la finestra di dialogo Installazione guidata nuovo hardware.

Se viene visualizzato il messaggio "Consentire la connessione a Windows Update per la ricerca di software?", scegliere "No" e quandofarecliscu su [Avanti].

2 Verificare che "EDIROL UM-1" sa visualizzato. quando segliere "Ricerca il miglior driver disponibile in quosti percorsi" e fare click su [Avanti].

Se "Opzioni firma driver" al passo 4 è impostato su "Ignora" verrà visualizzata una finesta di dialogo con il simbolo "I". Farelictu su [Continua] per procedere con l'installazione.

Windows 2000:

Se "Opzioni firma driver" al passo 4 è impostato su "Ignora" verrà visualizzata la finestra di dialogo "Firma digitale non trovata". Fare cli su [Si] per procedere con l'installazione.

14. Verrà visualizzata la finestra di dialogo Completamento dell'Installazione guidata nuovo hardware in corso.

Fare cli su [Fine].

1. Nella finestra di dialogo Installazione driver fare cli su [Chiudi].

L'installazione del driver è completata.

Se viene visualizzata la finestra di dialogo Modifica delle impostazioni di sistema, scegliere [Si].

Windows verrà riavviato automaticamente.

• Se è stata modificata l'impostazione nella finestra "Opzioni firma driver" (punto 4 a p. 62), ripristinare l'impostazione originale dopo il riavvio di Windows.

Per garantire che l'elaborazione del MIDI venga eseguita correttamente, è necessario dare priorità ai servizi in background effettuatinge le impostazioni appropriate.

Installazione e configurazione dei driver

Utenti Mac OS X

Installazione del driver

• Se durante l'installazione viene visualizzata la finestra di dialogo "Authentication", insere la password efareciesuc"OK".

• La schermata visualizzata potrebbe variare a seconda dell'ambiente e del sistema operativo installato.

• Accendere il Macintosh con l'UM-1EX scollegato.

• Scollegare tutti i cavi USB ad eccezione di quelli della tastiera e del mouse e riavviare il Macintosh.
• Chiudere tutti i programmi in esecuzione.
  3.Prepare il CD-ROM.

Inserire il CD nell'apposita unità del Macintosh.

1. Nella cartella Driver(Mac OS X) del CD-ROM, fare doppio cli su UM1USBDriver pkg.
2. É possibile che venga visualizzato un messaggio simile a "This Installer package needs to..."
   Fare cli su "Continua".
3. Sullo schermo comparirà il seguente messaggio: "Welcome to the EDIROL UM-1Driver Installer".

Fare cli su [Continua].

1. Sullo schermo verrà visualizzato il messaggio: "Select a Destination".

Selezionare l'unità in cui è installato ilsystema operativo efareclc su [Continua].

• Selezionare il disco di avvio come unità.

• Verrà visualizzato il messaggio "Installazione Standard".

Fare cli c su [Installa] o [Upgrade].

1. Verrà visualizzato il messaggio "Installing this software requires you to restart your computer when the installation is done."

Fare cli c su [Continua installatione].

Fare cli su [Riavvia] per riaviare il Macintosh.

La procedura d'installazione del driver UM-1 è giunta al termine.

Successivamente, configurare il dispositivo MIDI. ( "Configurazione del driver" (p. 66))

- Configurazione del driver

Di seguito vengono descripte le impostazioni cheabilitano l'uso dell'UM-1EX con software sequencer utilizzando le impostazioni standardi da Macintosh.

Se si utilizes un software sequencer che non utilizes le impostazioni standardi Macintosh, eseguire le impostazioni contente nel software sequencer.

• La schermata visualizzata potrebbe variare a seconda dell'ambiente e delsystema operativo installato.

• Operation of the UM-1EX Spostare l'ADVANCED (mode select) Switch dell'UM-1EX sulla posizione ON.

• Operation of the UM-1EX Collegare l'UM-1EX al Macintosh.
• Collegare il cavo al connettore USB del Macintosh, non a quello della tastiera.
• Questo appareccchio è provosto di un ciruito di protezione. E necessario attendere quale secondo dopo aver collegato l'UM-1EX prima che l'appareccchio funzioni normalmente.
• Aprire la cartella Applications del disco fisso del Macintosh. Nella cartella Utilities fare doppio cli su Audio MIDI Setup per aprire la finestra di dialogo Audio MIDI Setup.

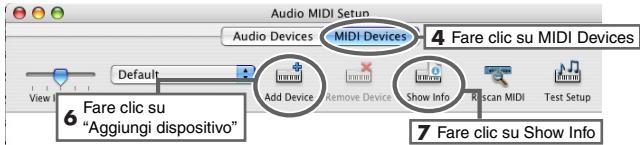

1. Fare cli c sulla scheda MIDI Devices.

2. Verificare che UM-1iene visualizzato nella finestra di dialogo Audio MIDI Setup.

3. Se UUM-1 non viende visualizzato o non se è attuito, significa che l'UM-1EX non è stato riconsciutto in modo corretto. Fareciesc su Rescan MIDI. Scollegare e ricolaghe l'UM-1EX.

4. Potrebbero essere presenti impostazioni che appartengono a unaInstallatione precedente di una diversa versione del driver. In quello caso,farecisionu UM-1 o EDIROL UM-1 per selezionario efarecisionu Remove Selected Device per cancellare le impostazioni.

5. FarelicusucAggiungisDispositivo.Compare Nuovodispositivesterno.

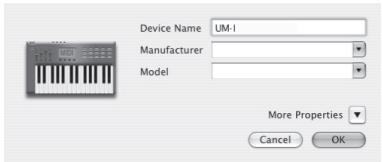

7. Impostare il nome del dispositorio.

1 Dopo aver selezionato nuovo dispositivo esterno,fareclc su Mostra Info.
2 Immettere il nome nel Campo Device Name.

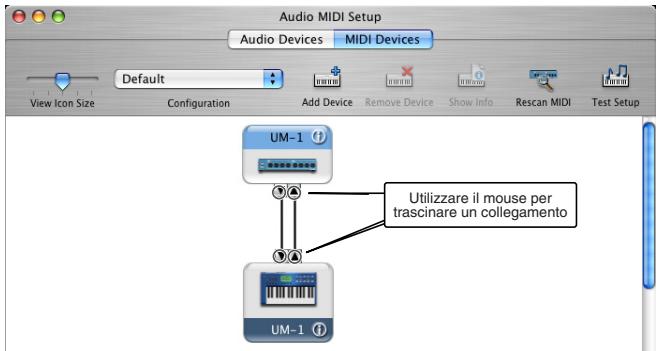

1. Collegare i simboli e (che rappresentano le uscite e le entrate) dell'icona UM-1 a quelli dell'icona nuovo dispositivo esterno utilizzato il mouse per trascinarli.

1. Se si sta utilizzato Mac OS X v10.3 o anteriori: Chiudere la finesta di dialogo Audio MIDI Setup La procedura di installatione giunta al termine. Se si sta utilizzato Mac OS X v10.3 o posteriori: Verificare che la trasmissione e la riscizione MIDI siano corrette. Eseguire le operazioni descritte ai punti da 10 a 13 (p. 68).

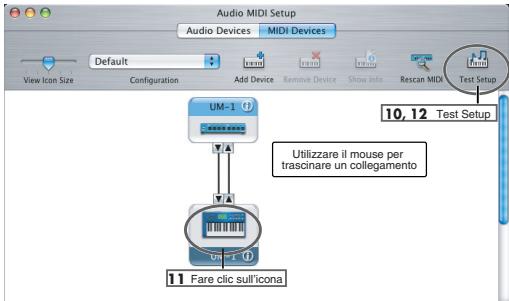

2. Fare clic su Test Setup. La forma del cursore del mouse cambia.

3. Fare clic sull'area raffigurata nell'imagine. Se l'indicatore MIDI OUT dell'UM-1EX comincia a lampeggiare, le impostazioni sono corrette.
4. Fare clcsu Test Setup e completare la verifica.

1. Chiudere la finestra di dialogo Audio MIDI Setup.

Quando si utilizes I'UM-1EX con il software sequencer

Prima di utilizzare l'UM-1EX con il software sequencer, leggere le seguentiindicazioni.

• Collegare l'UM-1EX al Macintosh prima di avviare il software sequencer.
• Non scollegare l'UM-1EX dal Macintosh主要用于 software sequencer e in esecuzione.
  Chidere il software sequencer prima di scollegare l'UM-1EX dal Macintosh.
• Disattivare l'opzione Stop del Macintosh.
• L'UM-1EX non funziona in ambiente Classic Mac OS X. Utilizzato l'UM-1EX quando l'ambiente Classic non è in esecuzione.
