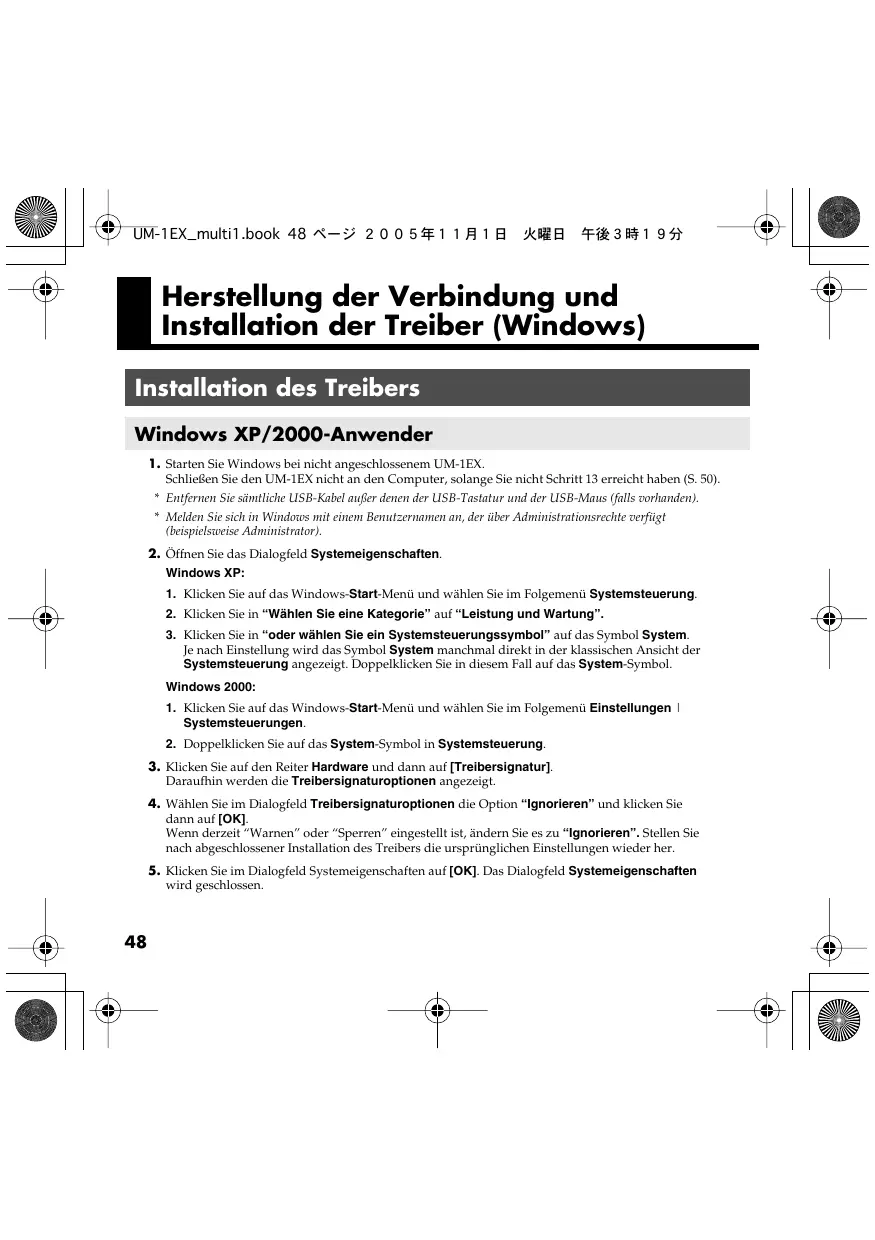

Installation des Treibers

Windows XP/2000-Anwender

1. Starten Sie Windows bei nicht angeschlossen UM-1EX. Schlieben Sie den UM-1EX nicht an den Computer, solange Sie nicht Schritt 13 errecht haben (S. 50).
2. Entfernen Sie ähnliche USB-Kabel außer denen der USB-Tastatur und der USB-Maus (falls vorhanden).

3. Melden Sie sich in Windows mit einem Benutzernamen an, der über Administrationsrechte verfügbar (beispieleweise Administrator).

4. Offnen Sie das Dialogfeld Systemeigenschaften.

Windows XP:

1. Klichen Sie auf das Windows-Start-MENU und wahren Sie im Folgenuö Systemsteuerung.
2. Klichen Sie in "Wahlen Sie eine Kategorie" auf "Leistung und Wartung".
3. Klichen Sie in "oder wahren Sie ein Systemsteuerungssymbol" auf das Symbol System. Je nach Einstellung wird das Symbol System manchmal direkt in der klassischen Ansicht der Systemsteuerung angezeigt. Doppelklichen Sie in thisem Fall auf das System-Symbol.

Windows 2000:

1. Klien Sie auf das Windows-Start-MENU und wahren Sie im Folgemenü Einstellungen I Systemsteuerungen.

2. Doppelklicken Sie auf das System-Symbol in Systemsteuerung.

3. Klichen Sie auf den Reiter Hardware und dann auf [Treibersignatur].

Daraufhin werden die Treibersignaturoptionen angezeigt.

1. Wahlen Sie im Dialogfeld Treibersignaturoptionen die Option "Ignorieren" und klien Sie dann auf [OK].

Wen derzeit 'Warnen' oder "Spirren" eingestellt ist,ändern Sie aus zu "Ignorieren". Stellen Sie nach abgeschlossener Installation des Treibers die urscheinlichen Einstellungen wieder her.

1. Klichen Sie im Dialogfeld Systemeigenschaften auf [OK]. Das Dialogfeld Systemeigenschaften wird geschlossen.

2. Beenden Sie alle aktuell ausgeführten Programme (Anwendungen).

Schlieben Sie außerdem alle noch geöffneten Programmfenster. Wenn Sie ein Antivirus-Programm oder eine ähnliche Software benuten, müssen Sie diese Programme ebenfls beenden.

1. Halten Sie die CD-ROM bereit.

Legen Sie die CD-ROM in das CD-ROM-Laufwerk Ihres Computers.

• Wenn die Meldung "Windows kann jedem Mal, wenn Sie eine Diskette einlagen oder ein Gerät mit dieser Dateiart anschließen, die gleiche Aktion ausführren" angezeigt wird, klichen Sie auf [Abbrechen].

• Wahlen Sie "Ausführten..." aus dem Windows-Start-Menu.

• Geben Sie Folgendes in das Eingabefeld Offen des Dialogfeldes "Ausführten..." ein und klien Sie danach auf [OK].

• Der Laufwirkname ist * "D:" in dem hier gezeiten Beispiel. In Itsom System kann er jedoch anders sein. Geben Sie den Laufwirknamen Ihr's CD-ROM-Laufwircks an.
• Daraufhin wird das Dialogfeld Treiber-Setup angezeigt.

Klicken Sie auf [Weiter].

Windows XP:

Wenn "Treibersignaturoptionen" in Schritt 4 anders lauten als "Ignorieren," erscheint ein Dialogfeld mit "I" oder "x". Wenn die Schaltfläche [Continue Anyway] (In jedem Fall Weiter) erscheint, klien Sie auf [Continue Anyway] (In jedem Fall Weiter), um die Installation fortzusetzen. Wenn Sie nicht fortfahren konnen, klien Sie auf [OK] und wiederholen Sie Treiberinstallation von Schritt 1 an.

Windows 2000:

Wenn "Treibersignatuptionen" in Schritt 4 anders lauten als "Ignorieren," erscheint ein Dialogfeld mit "Digital Signature Not Found" (Digitalsignatur nicht gefunden). Wenn die Schaltfläche [Yes] (Ja) erscheint, klien Sie auf [Yes] (Ja), um die Installation fortzusetzen. Wenn Sie nicht fortfahren konnen, klien Sie auf [OK] und wiederholen Sie Treiberinstallation von Schritt 1 an.

1. Um die Installation zu beginnen, klichen Sie noch einmal auf [Weiter]. Die Installation beginnnt dann.

Das Dialogfeld "Setup ist jetzt bereit, die Treiber zu installieren" erscheint.

Jetzt kann der Treiber installiert werden.

1. Operation of the UM-1EX Stellen Sie den UM-1EX's ADVANCED (mode select) Switch auf ON.

2. Der Treiber kann mit dem folgenden Verfahren nicht installiert werden, wenn der Schalter auf OFF stehen. Wenn Sie Windows 98/Me/2000/XP oder XP SP1 verwenden, müssen sie den Schalter ADVANCED (Erweiterit) (Moduswahl) auf ON stellen, bevör Sie UM-1EX an ihren Computer anschließen.

3. Operation of the UM-1EX Schlieben Sie den UM-1EX an ihren Computer an.

Die Meldung "Neue Hardware gefunden" wird angezeigt.itte warten Sie.

• Dieses Gerät ist mit einem Schutzschaltkreis ausgestattet. Nach dem Anschluss des UM-1EX besteht das Gerät eine kurze Zeitspanne von einzeligen Sekunden, bis es den normalen Betrieb aufnimmt.

Windows XP:

1. Das Dialogfeld "Assistant Neue Hardware gefunden" erscheint.

Wenn die Meldung "Mit Windows Update verbinden, um neue Software zuuchen?" entscheid, * wähn Sie "Nein" und klien auf [Weiter] .

1. Stellen Sie sich, dass "EDIROL UM-1" angezeigt wird. Währn Sie danach "Nach dem besten Treiber für dieseQUEllesuchen" und klien Sie auf [Weiter].

Wenn "Treibersignaturopositionen" in Schritt 4 anders lauten als "Ignorieren," erscheint ein Dialogfeld mit "I". Klien Sie auf [Installation fortsetzen] um mit der Installation fortzufahren.

Windows 2000:

Wenn "Treibersignaturoptionen" in Schritt 4 anders lauten als "Ignorieren," erscheint ein Dialogfeld mit "Digital Signature Not Found" (Digitalsignatur nicht gefunden). Klichen Sie auf [Ja], um mit der Installation fortzufahren.

1. Es erscheint die Dialogbox Abschlieben der Installation neuer Hardware.

Klicken Sie auf [Fertig stellen].

1. Klichen Sie in der Dialogbox Treiber-Setup auf [Schlieben].

Dies schlieft die Treiberinstallation ab.

Wenn the Dialogbox Systemeigenschaftenändern erscheidt, klien Sie auf [Ja]. Windows started automatisch neu.

• Wenn Sie die Einstellungen der "Treibersignaturopionen" (Schritt 4 S. 48) geändert haben, stellen Sie wieder die ursprünglichen Einstellungen her, nach dem Windows neu gestartet hat.

Um sicherzustellen, dass die MIDI-Verarbeitung reibungslos erfolgt, müssen Sie Einstellungen vornehmen, so dass der Hintergrundverarbeitung Priorität eingeräum wird.

Treiberinstallation und Einstellungen

Mac OS X-Anwender

Installation des Treibers

• Geben Sie in das eventuell erschinende Dialogfeld "Authentication" (Authentifizierung) das Kennwort ein und klienke Sichte auf "OK".

• Das tatsächliche Anzeuge auf Ihr Macintosh-Bildschirm kann anders aussehen. Das hangt von ihrer Computer-Umgebung und Ihr Betriebssystem ab.

• Starten Sie Macintosh bei nicht angeschlossenem UM-1EX.

• Lösen Sie alle USB-Kabel außer der USB-Tastatur und der USB-Maus von Ihrem Computer und starten Sie den Macintosh neu.
• Beenden Sie alle aktuell ausgeführten Programme (Anwendungen).
• Halten Sie die CD-ROM bereit.

Legen Sie die CD-ROM in das CD-ROM-Laufwerk Ihres Macintosh ein.

1. Doppelklicken Sie im Ordner Driver (Mac OS X) auf der CD-ROM auf UM1USBDriver pkg.
2. Eine Meldung wie "This Installer package needs to..." (Dieses Installationspaket mus...) wird eventuell angezeigt.
   Klichen Sie auf "Continue" (Weiter).
3. In der Anzeige erscheidt "Welcome to the EDIROL UM-1Driver Installer" (Willkommen beim EDIROL UM-1Treiber-Installationsprogramm). Klichen Sie auf [Continue] (Weiter).
4. In der Anzeige erscheint "Select a Destination" (Installationsziel auswahlen).

Wahlen Sie mit einem Mausklick das Laufwerk aus, auf dem das System installiert ist, und klichen Sie dann auf [Continue] (Weiter).

• Wahlen Sie Ihr Bootplatte als Laufwerk.

• In der Anzeige erscheint "Easy Install" (einfache Installation).

Klicken Sie auf [Install] oder [Upgrade].

1. In der Anzeige erscheidt "Installing this software requires you to restart your computer when the installation is done" (Neustart nach Installation erforderlich).

Klicken Sie auf [Continue Installation] (Installation fortsetzen).

1. In der Anzeige erscheint "The software was successfully installed" (Die Software wurde erfolgreich installiert).

Klicken Sie auf [Restart], um ihren Macintosh neu zu starten.

Damit ist die Installation des UM-1-Treibers abgeschlossen.

Nehmen Sie als Nächstes die MIDI-Geräteinstellungen vor. ()^'' Konfiguration des Treibers" (S. 52))

■ Konfiguration des Treibers

Im folgenden werden die Einstellungen beschreiben, die die Verwendung des UM-1EX mit Sequenzsoftware unter Verwendung der Standardgeräteinstellungen von Macintosh erhögt. Wenn Sie eine Sequenzsoftware verwenden, die keine Macintosh Standardgeräteinstellungen verwendet, führen Sie die Geräteinstellungen mit der Sequenzsoftware vor.

• Die tatsächliche Anzeige auf Ihr Macintosh-Bildschirm kann anders ausgehen. Das hängt von ihrer Computer-Umgebung und Ihr Betriebssystem ab.

• Operation of the UM-1EX Stellen Sie den UM-1EX ADVANCED (mode select) Switch auf die Position ON (EIN).

• Operation of the UM-1EX Schlieben Sie den UM-1EX an ihren Macintosh an.
• Verbinden Sie das Kabel mit dem USB-Stecker des Macintosh und nicht mit dem USB-Stecker der Tastatur.
• Dies Gerät ist mit einem Schutzschaktkreis ausgestellt. Nach dem Anschluss des UM-1EX besteht das Gerät eine kurz Zeitspanne von einigen Sekunden, bis es den normalen Betrieb aufnimmt.
• Offnen Sie den Ordner Anwendungen auf Ihrer Macintosh-Festplatte. Klichen Sie im Ordner Dienstprogramme auf Audio MIDI Setup, um das Dialogfeld Audio MIDI Setup zu öffnen.

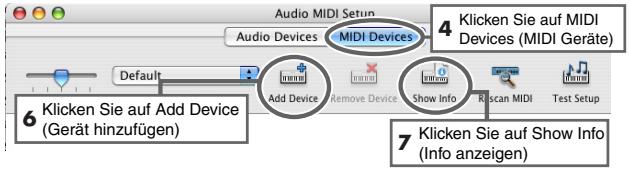

1. Klichen Sie auf die Registerkarte MIDI Devices (MIDI-Geräte).

2. Bestätigen Sie, dass UM-1 im Dialogfeld Audio MIDI Setup erscheint.

3. Wenn UM-1 nicht erschweit oder grau angezeit wird, bedeutet dies, dass der UM-1EX nicht richtig erkanrt wird. Klienke Sie auf Rescan MIDI (MIDI neu scannen). Versuchen Sie auch den Anschluss des UM-1EX zu trennen und wieder anzuschliefen.

4. Vorherige Einstellungen einer anderen Treiber-Version können erhaltenbleiben. Klichen Sie dann auf das grau angezeigte UM-1 oder EDIROL UM-1, um es auszuwahlen und klichen Sie dann auf Remove Selected Device (Ausgewähltes Gerat entfern), um die Einstellungen zu halten.

5. Klichen Sie auf Add Device (Gerät hinzufugen). Es erscheint new external device (neues externes Gerät).

7. Stellen Sie den Laufwerknamen ein.

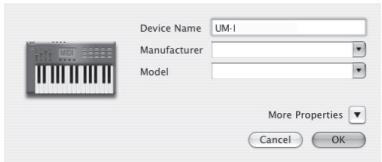

1. Nach Auswahld des neuen externen Gerats klichen Sie auf Show Info. (Info anzeigen).
2. Geben Sie den Name in das Feld Device Name (Gerätname) ein.

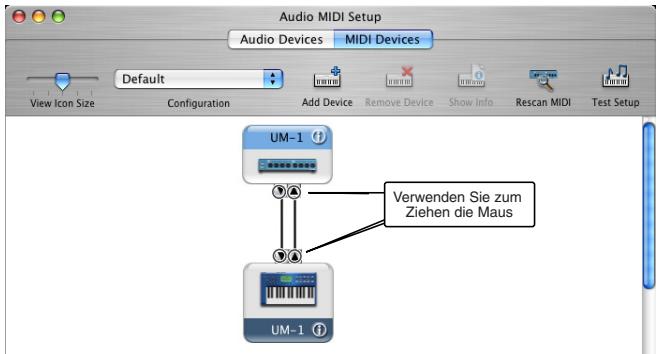

1. Verbinden Sie die Symbole und (sie bedeuten Ausgaben und Eingaben) des UM-1 Symbols mit denen denen des Symbols für das neue externe Gerät und verwenden Sie die Maus, um die Symbole zuziehen.

1. Bei Mac OS X v10.3 oder früher: Schließen Sie das Dialogfeld Audio MIDI Setup. Die Einstellungen wurden abgeschlossen.

Bei Mac OS X v10.3 oder später: Bestätigten Sie, das MIDI fehlerfrei übertragen und empfangen wird. Führten Sie die Schritte 10-13 aus (S. 54).

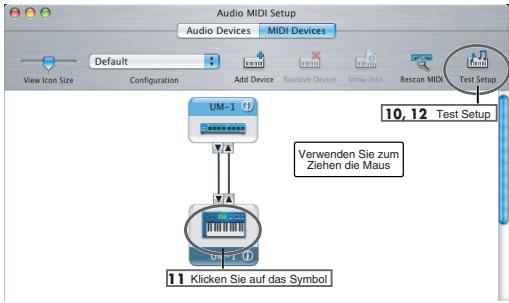

1. Klichen Sie auf Test Setup.
   Die Form des Cursor
   ändert sich.
2. Klichen Sie auf den in der Abbildung gezeichnete Bereich. Wenn die MIDI OUT Anzeige des UM-1EX zu blinken beginnt, sind die Einstellungen korrekt.
3. Klichen Sie auf Test Setup und schreiben Sie die Bestätigungs ab.

1. Schlieben Sie das Dialogfeld Audio MIDI Setup.

Bei Verwendung des UM-1EX mit ihrer Sequenzsoftware

Beachten Sie vor Verwendung des UM-1EX mit ihrer Sequenzsoftwareitte folgende Punkte.

• Schlieben Sie den UM-1EX an ihren Macintosh an, bevor Sie ihre Sequenzsoftware starten.
• Trennen Sie nicht den UM-1EX vom Macintosh, während die Sequenzsoftware lauft.
• Beenden Sie die Ausführung der Sequenzsoftware bevör Sie den UM-1EX von Ihr Macintosh trennen.
• Deaktivieren Sie die Ruhefunktion Ihres Macintosh.
• Der UM-1EX Funktioniert nicht in der Mac OS X Classic Umgebung. Verwenden Sie den UM-1EX, wenn die Classic Umgebung nicht lauft.
