BEDIENUNGSANLEITUNG UA-20 EDIROL

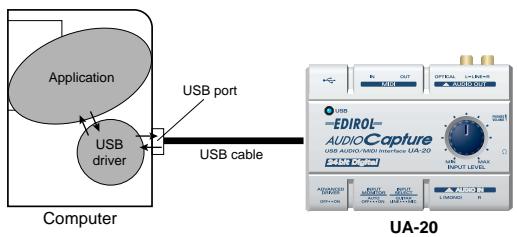

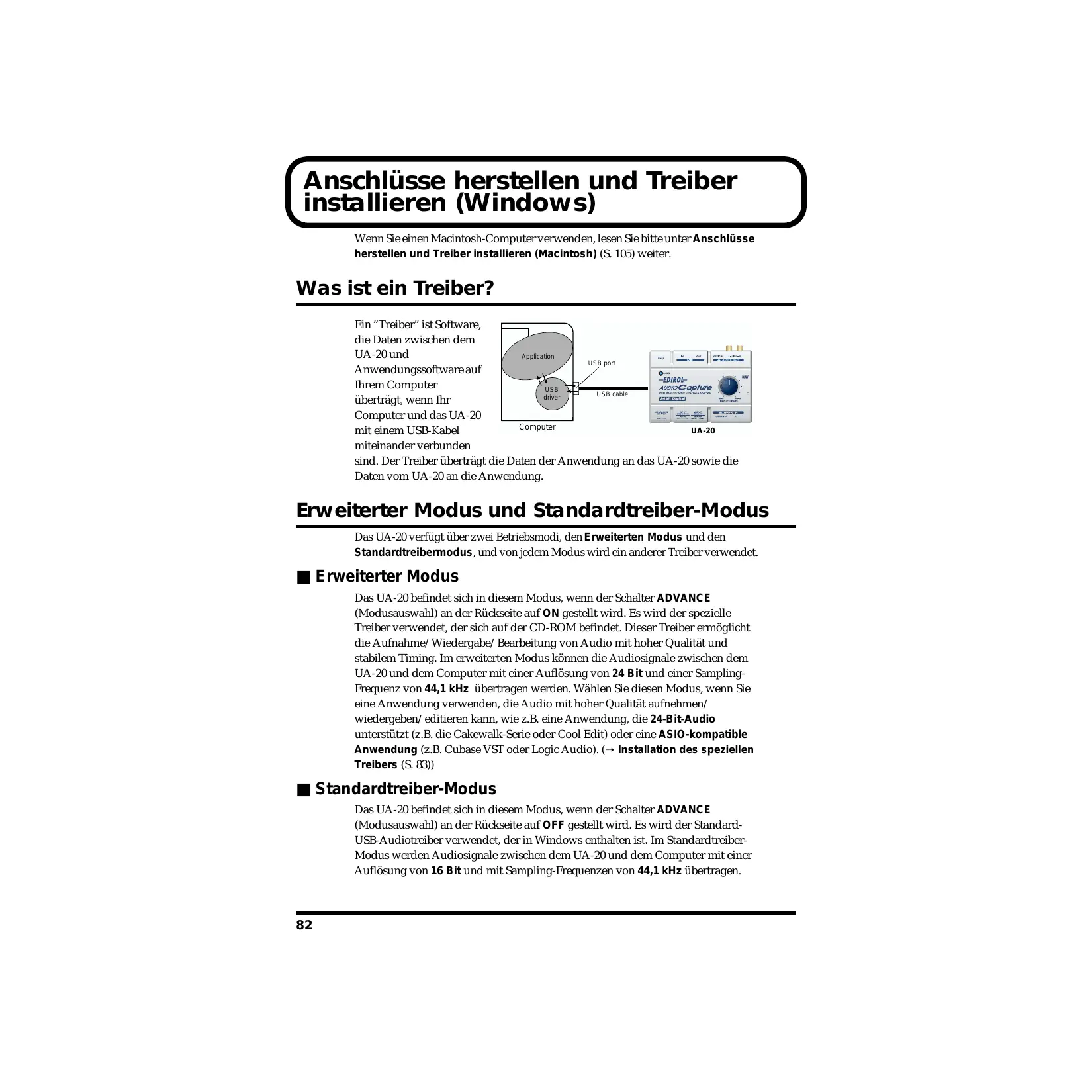

Anschlüsse herstellen und Treiber installieren (Windows) Wenn Sie einen Macintosh-Computer verwenden, lesen Sie bitte unter Anschlüsse herstellen und Treiber installieren (Macintosh) (S. 105) weiter. Was ist ein Treiber? fig.05-1e_50 Ein ”Treiber” ist Software, die Daten zwischen dem UA-20 und Application USB port Anwendungssoftware auf Ihrem Computer USB USB cable driver überträgt, wenn Ihr Computer und das UA-20 Computer UA-20 mit einem USB-Kabel miteinander verbunden sind. Der Treiber überträgt die Daten der Anwendung an das UA-20 sowie die Daten vom UA-20 an die Anwendung. Erweiterter Modus und Standardtreiber-Modus Das UA-20 verfügt über zwei Betriebsmodi, den Erweiterten Modus und den Standardtreibermodus, und von jedem Modus wird ein anderer Treiber verwendet. ■ Erweiterter Modus Das UA-20 befindet sich in diesem Modus, wenn der Schalter ADVANCE (Modusauswahl) an der Rückseite auf ON gestellt wird. Es wird der spezielle Treiber verwendet, der sich auf der CD-ROM befindet. Dieser Treiber ermöglicht die Aufnahme/Wiedergabe/Bearbeitung von Audio mit hoher Qualität und stabilem Timing. Im erweiterten Modus können die Audiosignale zwischen dem UA-20 und dem Computer mit einer Auflösung von 24 Bit und einer SamplingFrequenz von 44,1 kHz übertragen werden. Wählen Sie diesen Modus, wenn Sie eine Anwendung verwenden, die Audio mit hoher Qualität aufnehmen/ wiedergeben/editieren kann, wie z.B. eine Anwendung, die 24-Bit-Audio unterstützt (z.B. die Cakewalk-Serie oder Cool Edit) oder eine ASIO-kompatible Anwendung (z.B. Cubase VST oder Logic Audio). (➝ Installation des speziellen Treibers (S. 83)) ■ Standardtreiber-Modus Das UA-20 befindet sich in diesem Modus, wenn der Schalter ADVANCE (Modusauswahl) an der Rückseite auf OFF gestellt wird. Es wird der StandardUSB-Audiotreiber verwendet, der in Windows enthalten ist. Im StandardtreiberModus werden Audiosignale zwischen dem UA-20 und dem Computer mit einer Auflösung von 16 Bit und mit Sampling-Frequenzen von 44,1 kHz übertragen.

Anschlüsse herstellen und Treiber installieren (Windows) English Wählen Sie diesen Modus, wenn Sie eine Anwendung nutzen, die die Windowseigenen Funktionen einsetzt, wie z.B. eine Anwendung, die das CD-ROMLaufwerk des Computers verwendet, um CD-Audio wiederzugeben oder eine Anwendung, die den Software-Synthesizer nutzt, der in Windows enthalten ist. Der Standardtreiber, der mit Windows ausgeliefert wird, unterstützt ASIO nicht. (➝ Installing the OS-standard driver (S. 31))

• Stellen Sie den erweiterten Modus ein, wenn Sie MIDI verwenden möchten. Deutsch Umschalten zwischen dem erweiterten Modus und dem Standardtreiber-Modus Nachdem Sie sowohl den speziellen Treiber als auch den Standardtreiber installiert haben, können Sie zwischen dem erweiterten und Standardtreiber-Modus umschalten, indem Sie den Schalter ADVANCE (Modusauswahl) des UA-20 verwenden.
• Damit die Einstellung des Schalters ADVANCE (Modusauswahl) wirksam wird, müssen Sie die gesamte Sequenzer-Software und andere Anwendungen beenden, von denen das UA-20 verwendet wird, das UA-20 ausschalten und anschließend erneut einschalten. Installation des speziellen Treibers Français Die Vorgehensweise bei der Installation hängt von Ihrem System ab. Bitte lesen Sie abhängig von dem von Ihnen verwendeten System in einem der folgenden Abschnitte weiter.
• Windows XP/2000-Anwender .......................(S. 83)
• Windows Me/98-Anwender...........................(S. 97) ■ Windows XP/2000-Anwender Italiano Die CD-ROM enthält zwei Treiberarten für Windows XP/2000. Normalerweise sollten Sie den WDM-Treiber verwenden. WDM-Treiber Sie sollten diesen Treiber verwenden, wenn Sie für SONAR oder eine ähnliche Anwendung den WDM-Treibermodus angegeben haben. Damit erhalten Sie die bestmögliche Audioperformance. Español

• 24-Bit-Audio kann mit Anwendungen, die den WDM-Treiber-Modus nicht unterstützen, wie z.B. Cool Edit oder Media Player nicht verwendet werden.

Anschlüsse herstellen und Treiber installieren (Windows) MME-Treiber Dieser Treiber ermöglicht es Ihnen, 24-Bit-Audio auch von Anwendungen aus zu verwenden, die über keinen WDM-Treiber-Modus verfügen, wie z.B. Cool Edit. Es ist nicht möglich, den MME-Treiber mit dem WDM-Treibermodus einer Anwendung, wie z.B. SONAR, zu verwenden.

• Es ist nicht möglich, beide Treiber, den WDM- und den MME-Treiber, zu installieren. Sie müssen einen Treiber auswählen und dürfen nur diesen Treiber installieren. Wenn Sie sich nach Installation eines Treibers dafür entscheiden, den Treiber zu wechseln, müssen Sie zuerst den bereits installierten Treiber löschen und anschließend den neuen Treiber installieren. (➝ Deleting the special driver (S. 79))
• Der WDM-Treiber und der MME-Treiber können mit Hilfe des gleichen Verfahrens installiert werden. Windows XP-Anwender

Starten Sie Windows, wobei das UA-20 ausgesteckt ist. Stecken Sie alle USB-Kabel außer der USB-Tastatur und der USB-Maus aus (falls vorhanden).

Öffnen Sie das Dialogfeld Systemeigenschaften.

Klicken Sie auf die Windows-Schaltfläche [Start] und wählen Sie im daraufhin angezeigten Menü Systemsteuerung.

Klicken Sie in “Wählen Sie eine Kategorie” auf “Leistung und Wartung”.

Klicken Sie in “oder wählen Sie ein Systemsteuerungssymbol” auf das Symbol System. Wenn Sie Windows XP Professional verwenden, müssen Sie sich mit einem Benutzernamen vom Typ Administrationskonto (zum Beispiel Administrator) anmelden. Einzelheiten zu Benutzerkonten erfahren Sie vom Systemadministrator Ihres Computers. Abhängig von der Konfiguration Ihres Systems kann es vorkommen, dass das Symbol System sofort in der Systemsteuerung (in der klassischen Anzeige) angezeigt wird. Doppelklicken Sie in diesem Fall auf das SystemSymbol. Anschlüsse herstellen und Treiber installieren (Windows) fig.2-1 Klicken Sie auf die Registerkarte Hardware und klicken Sie anschließend auf [Treibersignierung]. English

Öffnen Sie das Dialogfeld Treibersignaturoptionen. Wenn “Ignorieren” eingestellt ist, klicken Sie einfach auf [OK]. Wenn “Ignorieren” nicht eingestellt ist, notieren Sie sich die aktuelle Einstellung (“Warnen“ oder “Sperren“). Anschließend ändern Sie die Einstellung auf “Ignorieren” und klicken auf [OK]. Nachdem Sie den Treiber installiert haben, stellen Sie die ursprünglichen Einstellungen wieder her. (➝ Wenn Sie “Wie soll Windows vorgehen?” geändert haben (S. 90))

Wenn Sie “Wie soll Windows vorgehen?” in Schritt 4 geändert haben, müssen Sie die vorherigen Einstellungen wieder herstellen, nachdem Sie den Treiber installiert haben. (➝ Wenn Sie “Wie soll Windows vorgehen?” geändert haben (S. 90)) Klicken Sie auf [OK], um das Dialogfeld Systemeigenschaften zu schließen.

Beenden Sie alle aktuell ausgeführten Programme (Anwendungen). Español Schließen Sie außerdem alle noch geöffneten Programmfenster. Wenn Sie ein Virenschutzprogramm oder ähnliche Software verwenden, müssen Sie diese ebenfalls beenden.

Français Prüfen Sie, ob “Wie soll Windows vorgehen?” auf “Ignorieren” eingestellt ist. Italiano

Deutsch fig.2-2 Halten Sie die CD-ROM bereit. Legen Sie die CD-ROM in das CD-ROM-Laufwerk Ihres Computers ein.

Anschlüsse herstellen und Treiber installieren (Windows)

Klicken Sie auf die Windows-Schaltfläche Start. Wählen Sie im daraufhin angezeigten Menü die Option “Ausführen...”. Öffnen Sie das Dialogfeld Ausführen.... fig.2-3_30

Geben Sie im angezeigten Dialogfeld Folgendes in das Feld “Öffnen” ein und klicken Sie auf [OK]. Wenn Sie den MME-Treiber verwenden, geben Sie MME anstatt von WDM ein. D:\Driver\USB_XP2K\WDM\SETUPINF.EXE

• Der Laufwerknamen “D:” kann auf Ihrem System anders lauten. Geben Sie statt dessen den Laufwerknamen Ihres CD-ROMLaufwerks an. fig.2-4_30

Das Dialogfeld SetupInf wird angezeigt. In diesem Dokument wird die Position der Ordner und Dateien als Dateipfade unter Verwendung von \ als Trennzeichen angegeben. Zum Bsp. informiert Sie

USB_XP2K\SETUPINF.EXE

darüber, dass die Datei SETUPINF.EXE im Ordner USB_XP2K befindet. Jetzt kann der Treiber installiert werden.

Bringen Sie den Schalter ADVANCE (Modusauswahl) des UA-20 in die Position ON. Verwenden Sie das USB-Kabel, um das UA-20 an Ihren Computer anzuschließen. Der Computer zeigt neben der Task-Leiste folgende Meldung an: “Neue Hardware gefunden”. Bitte warten Sie.

Dieses Gerät ist mit einem Schutzschaltkreis ausgestattet. Nach dem Anschluss eines USB-Steckers benötigt das Gerät eine kurze Zeitspanne (einige Sekunden), bis es den normalen Betrieb aufnimmt. Anschlüsse herstellen und Treiber installieren (Windows) fig.2-6 fig.2-7

Bei Verwendung des MMETreibers sollten Sie sicherstellen, dass

"EDIROL UA-20 (MME)"

angezeigt wird. Im Bildschirm wird folgende Meldung angezeigt: “Wählen Sie die Such- und Installationsoptionen”. Français Wählen Sie “Nicht suchen, sondern den zu installierenden Treiber selbst wählen”, und klicken Sie auf [Weiter]. fig.2-8_20 Prüfen Sie, ob das Feld “Modell”

“EDIROL UA-20 (WDM)”

anzeigt und klicken Sie auf [Weiter]. Die Installation des Treibers beginnt. Bei Verwendung des MMETreibers sollten Sie sicherstellen, dass

”EDIROL UA-20 (MME)”

angezeigt wird. Español

Deutsch Prüfen Sie, ob der Bildschirm “EDIROL UA-20” anzeigt, wählen Sie “Software von einer Liste oder bestimmten Quelle installieren (für fortgeschrittene Benutzer)” und klicken Sie auf [Weiter]. English Der Assistent für das Suchen neuer Hardware erscheint. Italiano

Anschlüsse herstellen und Treiber installieren (Windows) Wenn die Einstellung für “Wie soll Windows vorgehen?” nicht “Ignorieren” lautet, wird das Dialogfeld “Hardware-Installation” angezeigt. Wenn für Wie soll Windows vorgehen? “Warnen” aktiviert wurde,

klicken Sie auf [Trotzdem fortsetzen].

Setzen Sie die Installation fort. Wenn für “Wie soll Windows vorgehen?” “Sperren” aktiviert wurde,

klicken Sie auf [OK].

Wenn der Assistent für das Suchen neuer Hardware erscheint, klicken Sie auf [Beenden].

Führen Sie die Installation aus, wie im Abschnitt “Fehlerbehebung” in Im Geräte-Manager wird “?”, “!”, oder “USB-Verbundgerät” angezeigt (S. 123) beschrieben. fig.2-9_30

Das Dialogfeld Diskette einlegen wird angezeigt. Klicken Sie auf [OK].

Das Dialogfeld Diskette einlegen wird eventuell nicht angezeigt. Arbeiten Sie in diesem Fall mit Schritt 17 weiter. Anschlüsse herstellen und Treiber installieren (Windows)

Das Dialogfeld Benötigte Dateien wird angezeigt. Geben Sie im angezeigten Dialogfeld Folgendes in das Feld “Dateien kopieren von” ein und klicken Sie auf [OK]. D:\Driver\USB_XP2K\WDM English fig.2-10_3 Wenn Sie den MME-Treiber verwenden, geben Sie MME anstatt WDM ein. Deutsch

• Der Laufwerknamen “D:” kann auf Ihrem System anders lauten. Geben Sie statt dessen den Laufwerknamen Ihres CD-ROMLaufwerks an. Wenn “Wie soll Windows vorgehen?” nicht auf “Ignorieren” gesetzt wurde, wird das Dialogfeld “Hardware-Installation” angezeigt.

klicken Sie auf [Trotzdem fortsetzen].

Setzen Sie die Installation fort. Français Wenn für Wie soll Windows vorgehen? “Warnen” aktiviert wurde, fig.2-11_20 Italiano Der Assistent für das Suchen neuer Hardware erscheint. Prüfen Sie, ob “EDIROL UA-20 (WDM)” oder

“EDIROL UA-20 (MME)”

angezeigt wird und klicken Sie auf [Beenden]. Warten Sie, bis die Meldung “Neue Hardware gefunden” in der Nähe der Task-Leiste angezeigt wird. Español

Anschlüsse herstellen und Treiber installieren (Windows)

Nachdem der Treiber installiert wurde, wird das Dialogfeld Geänderte Systemeinstellungen angezeigt. Klicken Sie auf [Ja]. Windows startet anschließend automatisch neu. Wenn Sie “Wie soll Windows vorgehen?” geändert haben Wenn Sie die Einstellung “Wie soll Windows vorgehen?” geändert haben, müssen Sie die ursprüngliche Einstellung nach dem Neustart von Windows wiederherstellen.

Wenn Sie Windows XP Professional verwenden, melden Sie sich in Windows mit dem Benutzernamen eines Administrationskontos an (z.B. Administrator).

Klicken Sie auf die Windows-Schaltfläche[Start] und wählen Sie im daraufhin angezeigten Menü Systemsteuerung.

Klicken Sie in “Wählen Sie eine Kategorie” auf “Leistung und Wartung”.

• Abhängig von der Konfiguration Ihres Systems kann es vorkommen, dass das Symbol System sofort in der Systemsteuerung (in der klassischen Anzeige) angezeigt wird. Doppelklicken Sie in diesem Fall auf das SystemSymbol.

Klicken Sie in “oder wählen Sie ein Systemsteuerungssymbol” auf das Symbol System. Daraufhin werden die Systemeigenschaften angezeigt.

Klicken Sie auf die Registerkarte Hardware und klicken Sie anschließend auf [Treibersignierung]. Daraufhin werden die Treibersignaturoptionen angezeigt.

Stellen Sie die ursprünglichen Einstellungen für “Wie soll Windows vorgehen?” wieder her (entweder "Warnen" oder "Sperren") und klicken Sie auf “OK”.

Klicken Sie auf [OK]. Das Dialogfeld Systemeigenschaften wird geschlossen. Als nächstes nehmen Sie die Einstellungen für den Treiber vor. (➝ Einstellungen und Überprüfung (S. 99))

Anschlüsse herstellen und Treiber installieren (Windows) Stecken Sie alle USB-Kabel außer der USB-Tastatur und der USB-Maus aus (falls vorhanden).

Melden Sie sich in Windows als Benutzer mit Administratorrechten an (z.B. als Administrator). Öffnen Sie das Dialogfeld Systemeigenschaften. Klicken Sie in Windows auf Start und wählen Sie im daraufhin angezeigten Menü Einstellungen Systemsteuerung. Doppelklicken Sie in der Systemsteuerung auf das System-Symbol. fig.05-2e_30

Klicken Sie auf die Registerkarte Hardware und klicken Sie anschließend auf [Treibersignierung]. Deutsch Starten Sie Windows, wobei das UA-20 ausgesteckt ist. Wenn das UA-20 bereits mit Ihrem Computer verbunden ist und der Assistent “Neue Hardware hinzufügen” angezeigt wird, wechseln Sie in den CD-ROM-Ordner mit dem Namen

oder DRIVER\USB_XP2K\MME, öffnen die Datei Readme_e.htm und lesen den Abschnitt "Troubleshooting" (Fehlerbehebung) mit dem Titel “You attempted to install using the above procedure, but were not able to”. (Ein Installationsversuch mit oben beschriebenem Verfahren ist fehlgeschlagen) Français

English Windows 2000-Anwender Italiano Öffnen Sie das Dialogfeld Treibersignaturoptionen. fig.05-3e_30 Stellen Sie sicher, dass für “Dateisignaturverifizierung” “Ignorieren” aktiviert ist. Español

Anschlüsse herstellen und Treiber installieren (Windows) Wenn “Ignorieren” eingestellt ist, klicken Sie einfach auf [OK]. Wenn “Ignorieren” nicht eingestellt ist, notieren Sie sich die aktuelle Einstellung ("Warnen" oder "Sperren"). Anschließend ändern Sie die Einstellung auf “Ignorieren” und klicken auf [OK]. Nachdem Sie den Treiber installiert haben, stellen Sie die ursprünglichen Einstellungen wieder her. (➝ Wenn Sie “Dateisignaturverifizierung” geändert haben (S. 96))

Wenn Sie die Einstellung "Dateisignaturverifizierung" in Schritt 5 geändert haben, müssen Sie die früheren Einstellungen wieder herstellen, nachdem Sie den Treiber installiert haben. (–> Wenn Sie “Dateisignaturverifizierung” geändert haben (S. 96)) Klicken Sie auf [OK], um das Dialogfeld Systemeigenschaften zu schließen. Beenden Sie alle aktuell ausgeführten Programme (Anwendungen). Schließen Sie außerdem alle noch geöffneten Programmfenster. Wenn Sie ein Virenschutzprogramm oder ähnliche Software verwenden, müssen Sie diese ebenfalls beenden.

Legen Sie die CD-ROM ein. Legen Sie die CD-ROM in das CD-ROM-Laufwerk Ihres Computers ein.

Klicken Sie auf die Windows-Schaltfläche Start. Wählen Sie im daraufhin angezeigten Menü die Option "Ausführen...". Öffnen Sie das Dialogfeld Ausführen... . fig.05-5e_30

Geben Sie im angezeigten Dialogfeld Folgendes in das Feld "Öffnen" ein und klicken Sie auf [OK]. D:\DRIVER\USB_XP2K\WDM\SETUPINF.EXE

In diesem Dokument wird die Position der Ordner und Dateien als Dateipfade unter Verwendung von \ als Trennzeichen angegeben. WDM\Setupinf.exe informiert Sie z.B. darüber, dass sich Setupinf.exe im Ordner WDM befindet. Wenn Sie den MME-Treiber verwenden, geben Sie MME anstatt von WDM ein. Anschlüsse herstellen und Treiber installieren (Windows) English

• Der Laufwerknamen "D:" kann auf Ihrem System anders lauten. Geben Sie statt dessen den Laufwerknamen Ihres CD-ROMLaufwerks an. fig.05-6e_30

Das Dialogfeld SetupInf wird angezeigt. Français Verwenden Sie das USB-Kabel, um das UA-20 an Ihren Computer anzuschließen. Dieses Gerät ist mit einem Schutzschaltkreis ausgestattet. Nach dem Anschluss eines USB-Steckers benötigt das Gerät eine kurze Zeitspanne (einige Sekunden), bis es den normalen Betrieb aufnimmt. Italiano

Bringen Sie den Schalter ADVANCE (Modusauswahl) des UA-20 in die Position ON. Español

Deutsch Jetzt kann der Treiber installiert werden.

Anschlüsse herstellen und Treiber installieren (Windows) Wenn in für "Dateisignaturverifizierung" nicht "Ignorieren" aktiviert wurde, erscheint die Meldung "Digitalsignatur nicht gefunden". Wenn für "Dateisignaturverifizierung" "Warnen" aktiviert ist,

klicken Sie auf [Ja].

Setzen Sie die Installation fort. Wenn für "Dateisignaturverifizierung" "Sperren" aktiviert ist,

klicken Sie auf [OK].

Wenn der Assistent für das Suchen neuer Hardware erscheint, klicken Sie auf [Beenden].

Führen Sie die Installation aus, wie im Abschnitt "Fehlerbehebung" in Im Geräte-Manager wird “?”, “!”, oder “USB-Verbundgerät” angezeigt (S. 123) beschrieben. fig.05-8e_30

Das Dialogfeld Diskette einlegen wird angezeigt. Klicken Sie auf [OK].

Wenn das Dialogfeld Diskette einlegen nicht angezeigt wird, lesen Sie bitte Das Dialogfeld “Diskette einlegen” wird nicht angezeigt (S. 123) Anschlüsse herstellen und Treiber installieren (Windows)

Das Dialogfeld Benötigte Dateien wird angezeigt. Wenn Sie den MME-Treiber verwenden, geben Sie MME anstatt von WDM ein. Geben Sie im Feld Dateien kopieren von den Namen des Ordners ein, der im Dialogfeld angezeigt wird und klicken Sie auf [OK]. English fig.05-9e_30

• Der Laufwerknamen "D:" kann auf Ihrem System anders lauten. Geben Sie statt dessen den Laufwerknamen Ihres CD-ROMLaufwerks an. Wenn in für "Dateisignaturverifizierung" nicht "Ignorieren" aktiviert wurde, erscheint die Meldung "Digitalsignatur nicht gefunden".

klicken Sie auf [Ja].

Setzen Sie die Installation fort. Français Wenn für "Dateisignaturverifizierung" "Warnen" aktiviert ist, Das Dialogfeld "Neue Hardware gefunden" wird eventuell angezeigt. Prüfen Sie, ob "EDIROL UA-20 (WDM)" oder "EDIROL UA-20 (MME)" angezeigt wird und klicken Sie auf [Beenden]. Wenn der Assistent für das Suchen neuer Hardware nicht angezeigt wird, arbeiten Sie mit Schritt 18 weiter. Español

Anschlüsse herstellen und Treiber installieren (Windows) fig.05-11e_30

Möglicherweise wird das Dialogfeld Geänderte Systemeinstellungen angezeigt. Klicken Sie auf [Ja]. Windows startet anschließend automatisch neu. Wenn das Dialogfeld Geänderte Systemeinstellungen nicht erscheint, starten Sie Windows über das Start-Menü neu. Wenn Sie “Dateisignaturverifizierung” geändert haben Wenn Sie die Einstellungen für “Dateisignaturverifizierung” in Schritt 5 geändert haben, stellen Sie die ursprünglichen Einstellungen nach dem Neustart von Windows wieder her.

Nach dem Neustart von Windows melden Sie sich in Windows als Benutzer mit Administratorrechten an (wie z.B. Administrator).

Klicken Sie auf dem Windows Desktop mit der rechten Maustaste auf das Symbol Arbeitsplatz und wählen Sie im daraufhin angezeigten Menü Eigenschaften. Daraufhin wird das Dialogfeld Systemeigenschaften angezeigt.

Klicken Sie auf die Registerkarte Hardware und klicken Sie anschließend auf [Treibersignierung]. Daraufhin werden die Treibersignaturoptionen angezeigt.

Stellen Sie die ursprünglichen Einstellungen für “Dateisignaturverifizierung” wieder her (entweder “Warnen” oder “Sperren”), und klicken Sie auf [OK].

Klicken Sie auf [OK]. Das Dialogfeld Systemeigenschaften wird geschlossen. Als nächstes nehmen Sie die Einstellungen für den Treiber vor. (➝ Einstellungen und Überprüfung (S. 99))

Anschlüsse herstellen und Treiber installieren (Windows) Stecken Sie alle USB-Kabel außer der USB-Tastatur und der USB-Maus aus (falls vorhanden). Beenden Sie alle aktuell ausgeführten Programme (Anwendungen). Schließen Sie außerdem alle noch geöffneten Programmfenster. Wenn Sie ein Virenschutzprogramm oder ähnliche Software verwenden, müssen Sie diese ebenfalls beenden.

Halten Sie die CD-ROM bereit. Legen Sie die CD-ROM in das CD-ROM-Laufwerk Ihres Computers ein.

Klicken Sie auf die Windows-Schaltfläche Start. Wählen Sie im daraufhin angezeigten Menü die Option Ausführen.... Français

Wenn das UA-20 bereits mit Ihrem Computer verbunden ist und der Assistent “Neue Hardware hinzufügen” angezeigt wird, wechseln Sie in den Ordner auf der CD-ROM mit dem Namen DRIVER\USB_ME98, öffnen die Datei Readme_e.htm und lesen den Abschnitt “Troubleshooting” (Fehlerbehebung) mit dem Titel “You attempted to install using the above procedure, but were not able to”. (Ein Installationsversuch mit oben beschriebenem Verfahren ist fehlgeschlagen) Öffnen Sie das Dialogfeld Ausführen... . fig.05-13e_30

Geben Sie im angezeigten Dialogfeld Folgendes in das Feld “Öffnen” ein und klicken Sie auf [OK].

D:\DRIVER\USB_ME98\SETUPINF.EXE

Deutsch Starten Sie Windows, wobei das UA-20 ausgesteckt ist. In diesem Dokument wird die Position der Ordner und Dateien als Dateipfade unter Verwendung von \ als Trennzeichen angegeben.

USB_ME98\SETUPINF.EXE

informiert Sie z.B. darüber, dass sich SETUPINF.EXE im Ordner USB_ME98 befindet. Italiano

• Der Laufwerknamen “D:” kann auf Ihrem System anders lauten. Geben Sie statt dessen den Namen Ihres CD-ROM-Laufwerks ein.

Español fig.05-14e_30 Öffnen Sie das Dialogfeld SetupInf. Jetzt kann der Treiber installiert werden.

Anschlüsse herstellen und Treiber installieren (Windows)

Bringen Sie den Schalter ADVANCE (Modusauswahl) des UA-20 in die Position ON. Verwenden Sie das USB-Kabel, um das UA-20 an Ihren Computer anzuschließen. fig.05-15e_30

Wenn Sie Windows 98 verwenden, wird das Dialogfeld Diskette einlegen angezeigt. Klicken Sie auf [OK]. fig.05-16e_30

• Der Laufwerknamen “D:” kann auf Ihrem System anders lauten. Geben Sie statt dessen den Namen Ihres CD-ROM-Laufwerks ein. Nachdem der Treiber installiert wurde, wird das Dialogfeld Neue Hardware gefunden geschlossen. Klicken Sie im Dialogfeld SETUPINF auf [OK]. Das Dialogfeld SetupInf wird geschlossen. Als nächstes nehmen Sie die Einstellungen für den Treiber vor. (➝ Einstellungen und Überprüfung (S. 99))

Wenn Sie Windows 98 verwenden und das Dialogfeld Diskette einlegen nicht angezeigt wird, lesen Sie bitte Das Dialogfeld “Diskette einlegen” wird nicht angezeigt (S. 123). Das Dialogfeld Neue Hardware gefunden wird angezeigt. Geben Sie im Feld Dateien kopieren von den Namen des Ordners ein, der im Dialogfeld SetupInf gezeigt wird und klicken Sie auf [OK].

Dieses Gerät ist mit einem Schutzschaltkreis ausgestattet. Nach dem Anschluss eines USB-Steckers benötigt das Gerät eine kurze Zeitspanne (einige Sekunden), bis es den normalen Betrieb aufnimmt. Wenn das Dialogfeld Neue Hardware gefunden nicht angezeigt wird, installieren Sie den Treiber neu, wobei Sie die Schritte befolgen wie in Das Dialogfeld “Diskette einlegen” wird nicht angezeigt (S. 123) beschrieben. Anschlüsse herstellen und Treiber installieren (Windows) Einstellungen und Überprüfung English ■ Angabe des Audio- und MIDI-Eingabe/ Ausgabeziels Windows XP/2000/Me-Anwender

Öffnen Sie das Dialogfeld Eigenschaften von Sounds und Audiogeräte (bzw. in Windows 2000/ Me Eigenschaften von Sounds und Multimedia). Windows XP Klicken Sie in “Wählen Sie eine Kategorie” auf “Sounds, Sprachein-/ausgabe und Audiogeräte”. Klicken Sie danach in “oder wählen Sie ein Systemsteuerungssymbol” auf das Symbol Sounds und Audiogeräte. Windows 2000/Me Doppelklicken Sie in der Systemsteuerung auf das Symbol [Sounds und Multimedia], um das Dialogfeld Eigenschaften für Sounds und Multimedia zu öffnen.

Klicken Sie auf die Registerkarte Audio. Abhängig von der Konfiguration Ihres Systems kann es vorkommen, dass das Symbol Sounds und Audiogeräte sofort in der Systemsteuerung (in der klassischen Anzeige) angezeigt wird. In diesem Fall doppelklicken Sie auf das Symbol Sounds und Audiogeräte. Wenn Sie das Symbol für Sounds und Multimedia nicht finden, klicken Sie auf Alle Optionen der Systemsteuerung anzeigen am linken Rand der Systemsteuerung. Español Windows XP Klicken Sie in Windows auf Start und wählen Sie im daraufhin angezeigten Menü Systemsteuerung. Français Klicken Sie in Windows auf Start und wählen Sie im daraufhin angezeigten Menü Einstellungen Systemsteuerung. Deutsch Öffnen Sie die Systemsteuerung. Italiano

Anschlüsse herstellen und Treiber installieren (Windows) fig.2-28_30

Klicken Sie bei MIDIMusikwiedergabe auf das ▼, das sich rechts von [Standardgerät] befindet (bzw. in Windows 2000/Me rechts von [Bevorzugtes Gerät] und wählen Sie folgende Option aus der angezeigten Liste aus. AudioWiedergabe Audioaufnahme MIDIMusikwiedergabe

Standardtreiber-Modus EDIROL UA-20 (Windows XP) USB-Audiogerät (Windows 2000/Me) EDIROL UA-20 (Windows XP) USB-Audiogerät (Windows 2000/Me) MIDI kann nicht verarbeitet werden, wenn der Standardtreiber-Modus verwendet wird. Schließen Sie das Dialogfeld Eigenschaften von Sounds und Audiogeräte. Klicken Sie auf [OK], um die Konfiguration abzuschließen. Wechseln Sie zum folgenden Abschnitt. ➝ Einstellung der Lautstärke (S. 103)

Weitere Informationen zum Erweiterten Modus und zum Standardtreiber-Modus erhalten Sie unter Erweiterter Modus und StandardtreiberModus (S. 82). Anschlüsse herstellen und Treiber installieren (Windows) Windows 98-Anwender English Öffnen Sie die Systemsteuerung. Klicken Sie in Windows auf Start und wählen Sie im daraufhin angezeigten Menü Einstellungen Systemsteuerung.

Öffnen Sie das Dialogfeld Eigenschaften für Multimedia. Geben Sie das “Bevorzugte Gerät” an. Wählen Sie in den Listen der Felder Wiedergabe und Aufnahme folgende Optionen und klicken Sie auf [Übernehmen]. Erweiterter Modus Wiedergabe Aufnahme

EDIROL UA-20 In Weitere Informationen zum Erweiterten Modus und zum Standardtreiber-Modus erhalten Sie unter Erweiterter Modus und StandardtreiberModus (S. 82). StandardtreiberModus USB Audiogerät USB Audiogerät Italiano

Klicken Sie auf die Registerkarte Audio. Klicken Sie auf das Register MIDI. Español

Deutsch Doppelklicken Sie in der Systemsteuerung auf das Symbol [Multimedia], um das Dialogfeld Eigenschaften für Multimedia zu öffnen. Français

Anschlüsse herstellen und Treiber installieren (Windows) fig.2-29_30

Konfigurieren Sie die “MIDI-Ausgabe” . Wählen Sie [Einzelnes Instrument], wählen Sie eine der folgenden Optionen aus der angezeigten Liste und klicken Sie auf [Anwenden]. MIDIAusgabe

Weitere Informationen zum Erweiterten Modus und zum Standardtreiber-Modus erhalten Sie unter Erweiterter Modus und StandardtreiberModus (S. 82). Standardtreiber-Modus MIDI kann nicht verarbeitet werden, wenn der Standardtreiber-Modus verwendet wird. Schließen Sie das Dialogfeld Eigenschaften für Multimedia. Klicken Sie auf [OK], um die Konfiguration abzuschließen. Damit ist die Konfiguration des MIDI- und Audio-Eingabe/ Ausgabeziels abgeschlossen. Wenn Sie den Windows-Treiber installiert haben, stellen Sie die Windows-Lautstärkeregelung entsprechend ein. Wechseln Sie zum folgenden Abschnitt. ➝ Einstellung der Lautstärke (S. 103)

Anschlüsse herstellen und Treiber installieren (Windows)

Öffnen Sie die Lautstärkeregelung. Klicken Sie auf die Windows-Schaltfläche Start und wählen Sie Programme | Zubehör | Unterhaltungsmedien | Lautstärkeregelung.

Sie können den Regler nach oben oder nach unten verschieben, um die Lautstärke des UA-20 anzupassen. Wenn die Lautstärkeregelung auf Ihrem Computer nicht installiert ist, verwenden Sie das Symbol Software in der Systemsteuerung, um sie zu installieren. Nähere Informationen zur Installation erhalten Sie im Benutzerhandbuch für Windows oder in der Windows-Hilfe. Nachdem Sie den Standard-Treiber installiert haben, kann vom UA-20 die Lautstärkeregelung von Windows genutzt werden, um die Ausgabelautstärke zu regeln. Deutsch Nachdem Sie den Standard-Windows-Treiber installiert haben, stellen Sie die Windows-Lautstärkeregelung entsprechend ein. English ■ Einstellung der Lautstärke SW Synth

• 1 Wenn die Wiedergabelautstärke der CD durch das Verstellen der Regler nicht verändert wird, sollten Sie die WAVE-Lautstärke verändern. Wenn Sie mit Windows 2000 arbeiten und “CDWiedergabe” nicht angezeigt wird, aktivieren Sie die Option in Digitale CD-Wiedergabe, “Digitale CD-Wiedergabe für den CD-Player aktivieren”, wie im folgenden Hinweis beschrieben. ➝ Beim Abspielen von Audio-CDs mit dem internen CDROM-Laufwerk des Computers oder wenn das UA-20 für die Wiedergabe der Musik von Spielen verwendet wird (nur Standardtreiber-Modus) (S. 104) Sie können das UA-20 mit optimaler Audioqualität verwenden, wenn Sie die Lautstärkeregelung in die maximale Position bringen. Wenn “Ton aus” aktiviert ist oder wenn der Schieberegler ganz unten ist, wird aus dem UA-20 kein Sound ausgegeben. Italiano WAVE Passt die "CD-Audio"-Lautstärke des internen CD-ROM-Laufwerks Ihres Computers an. (*1) Passt die Lautstärke an, die vom AudioAusgabegerät "EDIROL UA-20" ausgegeben wird. Die Digitalausgabe und die analoge Ausgabe werden hiermit geändert. Passt die Lautstärke des SoftwareSynthesizer an, der in Windows integriert ist. Español CDWiedergabe Français Konfigurierbare Optionen

Anschlüsse herstellen und Treiber installieren (Windows) Beim Abspielen von Audio-CDs mit dem internen CD-ROM-Laufwerk des Computers oder wenn das UA-20 für die Wiedergabe der Musik von Spielen verwendet wird (nur Standardtreiber-Modus) Windows XP/2000-Anwender:

Öffnen Sie das Dialogfeld Systemeigenschaften. Wählen Sie Start | Einstellungen | Systemsteuerung und doppelklicken Sie in der Systemsteuerung auf das Symbol System. (Windows XP– Klicken Sie auf die Windows-Start-Schaltfläche und wählen Sie aus dem angezeigten Menü die Systemsteuerung.)

Öffnen Sie den Geräte-Manager. Klicken Sie auf die Registerkarte Hardware und anschließend auf GeräteManager.

Öffnen Sie die Eigenschaften des CD-ROM-Laufwerks. Doppelklicken Sie unter dem Symbol CD-ROM-Laufwerke auf das CD-ROMLaufwerk, das Sie verwenden. Aktivieren Sie unter Digitale CD-Wiedergabe die Option “Digitale CD-Wiedergabe für den CD-Player aktivieren”. Windows Me-Anwender:

Öffnen Sie die Systemeigenschaften. Wählen Sie Start | Einstellungen | Systemsteuerung und doppelklicken Sie in der Systemsteuerung auf das Symbol System.

Öffnen Sie die Eigenschaften des CD-ROM-Laufwerks. Doppelklicken Sie auf das Symbol CD-ROM und doppelklicken Sie anschließend auf das CD-ROM-Laufwerk, das Sie verwenden.

Klicken Sie auf das Register Eigenschaften und aktivieren Sie unter Digitale CD-Wiedergabe die Option “Digitale CD-Wiedergabe für dieses Gerät aktivieren”. Windows 98-Anwender:

Öffnen Sie das Dialogfeld Eigenschaften für Multimedia. Wählen Sie Start | Einstellungen | Systemsteuerung und doppelklicken Sie in der Systemsteuerung auf das Symbol Multimedia.

Klicken Sie auf das Register Musik-CD und aktivieren Sie die Option "Digitale CD-Wiedergabe für dieses CD-Gerät aktivieren".

• Es kann vorkommen, dass abhängig von Ihrem System die Wiedergabe trotzdem nicht möglich ist. Einzelheiten hierzu erfahren Sie vom Herstellers Ihres Computers. Wenn Sie ein CD-ROM-Gerät vom Typ PC-Card (PCMCIA) verwenden, kann die Wiedergabe von WAVE-Daten oder einer Audio-CD auf dem CD-ROM-Gerät dazu führen, dass der Sound unterbrochen wird oder kein Sound erklingt.

Anschlüsse herstellen und Treiber installieren (Macintosh) English Wenn Sie einen Windows-Computer verwenden, lesen Sie bitte Anschlüsse herstellen und Treiber installieren (Windows) (S. 82). Was ist ein Treiber? fig.05-1e_50 Deutsch Ein "Treiber" ist Software, die Daten zwischen dem Application USB port UA-20 und Anwendungssoftware auf USB USB cable driver Ihrem Computer überträgt, wenn Ihr Computer und Computer UA-20 das UA-20 mit einem USBKabel miteinander verbunden sind. Der Treiber überträgt die Daten der Anwendung an das UA-20 sowie die Daten vom UA-20 an die Anwendung. Erweiterter Modus und StandardtreiberModus Français Das UA-20 verfügt über zwei Betriebsmodi, den Erweiterterten Modus und den Standardtreibermodus, und von jedem Modus wird ein anderer Treiber verwendet. ■ Erweiterter Modus Español Italiano Das UA-20 befindet sich in diesem Modus, wenn der Schalter ADVANCE (Modusauswahl) an der Rückseite auf ON gestellt wird. Es wird der spezielle Treiber verwendet, der sich auf der CD-ROM befindet. Dieser Treiber ermöglicht die Aufnahme/Wiedergabe/Bearbeitung von Audio mit hoher Qualität und stabilem Timing. Im erweiterten Modus können die Audiosignale zwischen dem UA-20 und dem Computer mit einer Auflösung von 24 Bit und einer Sampling-Frequenz von 44,1 kHz übertragen werden. Wählen Sie den Erweiterten Modus, wenn Sie eine Anwendung verwenden, die Audio mit hoher Qualität aufnehmen/wiedergeben/bearbeiten kann, wie z.B. eine 24-Bit-Audio-Anwendung oder eine ASIO-kompatible Anwendung wie Cubase VST, Logic Audio und Metro. Im erweiterten Modus kann das UA-20 keine Audiodaten (Audio-CDs oder Warntöne) mit dem Macintosh Sound Manager wiedergeben. (➝ Installation des speziellen Treibers (S. 107))

Anschlüsse herstellen und Treiber installieren (Macintosh) ■ Standardtreiber-Modus Das UA-20 befindet sich in diesem Modus, wenn der Schalter ADVANCE (Modusauswahl) an der Rückseite auf OFF gestellt wird. Es wird der StandardUSB-Audiotreiber verwendet, der in MacOS enthalten ist. Im StandardtreiberModus werden Audiosignale zwischen dem UA-20 und dem Computer mit einer Auflösung von 16 Bit und mit Sampling-Frequenzen von 44,1 kHz übertragen. Wählen Sie diesen Modus, wenn Sie eine Anwendung nutzen, die die MacOSeigenen Funktionen einsetzt, wie z.B. eine Anwendung, die das CD-ROMLaufwerk des Computers verwendet, um CD-Audio wiederzugeben, oder eine Anwendung, die den Software-Synthesizer nutzt, der in MacOS enthalten ist. Der Standardtreiber, der mit MacOS ausgeliefert wird, unterstützt ASIO nicht. Beachten Sie auch, dass Mac OS 8.6 nicht unterstützt wird. (➝ Installing the OS-standard driver (S. 53)) Umschalten zwischen dem erweiterten Modus und dem Standardtreiber-Modus Nachdem Sie sowohl den speziellen Treiber als auch den Standardtreiber installiert haben, können Sie zwischen dem erweiterten und Standardtreiber-Modus umschalten, indem Sie den Schalter ADVANCE (Modusauswahl) des UA-20 verwenden.

• Damit die Einstellung des Schalters ADVANCE (Modusauswahl) wirksam wird, müssen Sie die gesamte Sequenzer-Software und andere Anwendungen beenden, von denen das UA-20 verwendet wird, das UA-20 ausschalten und anschließend erneut einschalten.

Anschlüsse herstellen und Treiber installieren (Macintosh) Installation des speziellen Treibers English Sie müssen den MIDI-Treiber auch dann installieren, wenn Sie auf dem UA-20 nur Audio verwenden. Installieren Sie unbedingt den MIDI-Treiber. Verwenden Sie entweder OMS oder FreeMIDI als MIDI-Treiber. Wenn Sie OMS verwenden ......................................... (S. 107) Wenn Sie FreeMIDI verwenden ................................. (S. 112) Deutsch

• Entsprechend der von Ihnen verwendeten Sequenzer-Software muss auf Ihrem Macintosh entweder OMS oder FreeMIDI installiert sein.
• Wenn das UA-20 eingeschaltet wird, wird eine Nachricht ähnlich der folgenden angezeigt, wenn der Macintosh hochgefahren wird. Gehen Sie abhängig von der angezeigten Nachricht vor wie nachfolgend beschrieben. ■ Installation des UA-20-Treibers (OMS) OMS befindet sich im Ordner OMS Driver, der sich im Ordner Driver E auf der CD-ROM befindet. Español Installieren Sie den UA-20-Treiber wie anschließend beschrieben. Der UA-20 OMS-Treiber im Lieferumfang ist ein Add-OnModul für die Verwendung des UA-20 mit OMS. Damit Sie dieses Modul verwenden können, muss OMS auf der Festplatte, von der der Computer gestartet wird, bereits installiert sein. Italiano Français Wenn die Meldung lautet: “Driver required for USB device 'unknown device' is not available. Search for driver on the Internet?” ➝ klicken Sie auf [Cancel]. Wenn die Meldung lautet: “Software required for using device 'unknown device' cannot be found. Please refer to the manual included with the device, and install the necessary software”. ➝ klicken Sie auf [OK]. Wenn Sie mehr über OMS erfahren möchten, lesen Sie bitte die Datei OMS_2.3_Mac.pdf im Ordner OMS Driver, der sich im Ordner Driver E auf der CD-ROM befindet. Sie benötigen den Adobe Acrobat Reader, um OMS_2.3_Mac.pdf anzeigen zu können.
• Trennen Sie das UA-20 vom Macintosh, bevor Sie die Installation ausführen.

Anschlüsse herstellen und Treiber installieren (Macintosh)

Beenden Sie alle aktuell ausgeführten Programme (Anwendungen). Wenn Sie ein Virenschutzprogramm oder ähnliche Software verwenden, müssen Sie diese ebenfalls beenden.

Halten Sie die CD-ROM bereit. Legen Sie die CD-ROM in das CD-ROM-Laufwerk ein.

Doppelklicken Sie auf das Symbol UA-20 OMS Driver-E Installer (das sich im Ordner Driver E-OMS Driver auf der CD-ROM befindet), um das Installationsprogramm zu starten. Prüfen Sie den Installationsort und klicken Sie auf [Install] fig.03-scdrv2Z.e

Falls eine Nachricht wie abgebildet angezeigt wird, klicken Sie auf [Continue]. Alle anderen aktuell ausgeführten Anwendungen werden anschließend beendet und die Installation wird fortgesetzt.

Ein Dialogfeld zeigt Folgendes an: Installation completed. Klicken Sie auf [Restart] , um den Macintosh neu zu starten.

Der Installationsort ist je nach System unterschiedlich. Achten Sie darauf, dass das Startlaufwerk für das System ausgewählt ist, das Sie verwenden. Anschlüsse herstellen und Treiber installieren (Macintosh) OMS-Einstellungen

Ziehen Sie den Ordner Driver E-OMS Driver-Settings auf der CD-ROM in den Ordner Opcode–OMS auf der Festplatte Ihres Macintosh, um ihn zu kopieren. Deutsch Français

Verwenden Sie das USB-Kabel, um das UA-20 an Ihren Computer anzuschließen. Dieses Gerät ist mit einem Schutzschaltkreis ausgestattet. Nach dem Anschluss eines USB-Steckers benötigt das Gerät eine kurze Zeitspanne (einige Sekunden), bis es den normalen Betrieb aufnimmt. Doppelklicken Sie im Ordner Opcode-OMS Application, in dem Sie OMS installiert haben, auf OMS Setup, um die Installation zu starten. Italiano

Bringen Sie den Schalter ADVANCE (Modusauswahl) des UA-20 in die Position ON. Español

English Bevor Sie die OMS-Einstellungen prüfen können, müssen Sie ein MIDI-Soundmodul mit dem MIDI OUT-Anschluss des UA-20 verbinden. Weitere Informationen zum Anschluss eines MIDISoundmoduls erhalten Sie im Benutzerhandbuch für Ihr MIDI-Soundmodul.

Anschlüsse herstellen und Treiber installieren (Macintosh) fig.03-omsusb1a.e

Wenn ein Dialogfeld ähnlich dem abgebildeten Dialogfeld angezeigt wird, klicken Sie auf [Turn It Off]. Anschließend wird ein Dialogfeld für die Bestätigung angezeigt. Klicken Sie hier auf [OK]. fig.03-omsusb2.e

Das Dialogfeld Create a New Studio Setup wird angezeigt. Klicken Sie auf [Cancel]. Wenn Sie versehentlich auf OK geklickt haben, klicken Sie im nächsten Bildschirm auf [Cancel].

Wählen Sie “Open” im Menü File. Wählen Sie im Ordner Settings , den Sie in Schritt 3 kopiert haben, die Datei UA-20 USB, und klicken Sie auf [Open]. fig.50 Ein Dialogfeld ähnlich dem hier gezeigten Dialogfeld wird angezeigt.

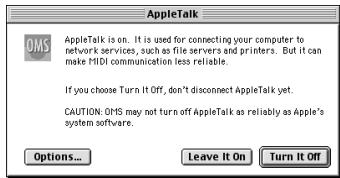

Wir empfehlen Ihnen, AppleTalk zu deaktivieren, indem Sie im Apfelmenü den Chooser auswählen. Anschlüsse herstellen und Treiber installieren (Macintosh) fig.51e Wählen Sie im Menü Edit die Option OMS MIDI Setup. English

Aktivieren Sie im daraufhin angezeigten Dialogfeld OMS MIDI Setup die Option Run MIDI in background und klicken Sie auf [OK]. fig.52E Wählen Sie im Menü File die Option Make Current. Deutsch

Wenn Sie die Option Make Current nicht auswählen können, wurde sie bereits angewendet und Sie können mit dem nächsten Schritt weiterarbeiten.

Français fig.03-omsusb07 Prüfen Sie, ob die MIDIÜbertragung und der MIDI-Empfang fehlerfrei funktionieren. Italiano Wählen Sie im Menü Studio die Option Test Studio. fig.54 Wenn Sie den Mauszeiger über das SoundgeneratorSymbol bewegen, ändert sich der Mauszeiger zu einem . Wenn das UA-20 keinen Sound ausgibt, lesen Sie bitte No sound (S. 70). Español

Klicken Sie auf die Soundgeneratorsymbole, die in der Abbildung rechts mit einem Kreis markiert wurden. Wenn das UA-20 Sound ausgibt, wurden die Einstellungen korrekt vorgenommen.

Anschlüsse herstellen und Treiber installieren (Macintosh)

Beenden Sie OMS Setup. Wählen Sie im Menü File die Option [Quit]. Klicken Sie im Dialogfeld AppleTalk Confirmation auf [OK], um das Dialogfeld zu schließen. Damit wurden die Anschlüsse des UA-20 und des Macintosh sowie die Installation des MIDI-Treibers fertiggestellt. Als nächstes muss der ASIO-Treiber installiert werden. (➝ Installation des ASIO-Treibers (S. 116)) ■ Installation des UA-20-Treibers (FreeMIDI) Installieren Sie den UA-20-Treiber wie anschließend beschrieben. Der UA-20 FreeMIDI-Treiber im Lieferumfang ist ein Add-On-Modul für die Verwendung des UA-20 mit FreeMIDI. Damit Sie dieses Modul verwenden können, muss FreeMIDI auf der Festplatte installiert sein, von der Sie den Computer gestartet haben.

• Trennen Sie das UA-20 vom Macintosh, bevor Sie die Installation ausführen.

Beenden Sie alle aktuell ausgeführten Programme (Anwendungen). Wenn Sie ein Virenschutzprogramm oder ähnliche Software verwenden, müssen Sie diese ebenfalls beenden.

Halten Sie die CD-ROM bereit. Legen Sie die CD-ROM in das CD-ROM-Laufwerk ein.

Doppelklicken Sie auf das Symbol UA-20 FM Driver-E Installer (das sich im Ordner Driver E - FreeMIDI auf der CD-ROM befindet), um das Installationsprogramm zu starten. Anschlüsse herstellen und Treiber installieren (Macintosh) Prüfen Sie den Installationsort und klicken Sie auf [Install] English

fig.3-2_40 Falls eine Nachricht wie abgebildet angezeigt wird, klicken Sie auf [Continue]. Deutsch

Alle anderen aktuell ausgeführten Anwendungen werden anschließend beendet und die Installation wird fortgesetzt. Italiano Français Ein Dialogfeld zeigt Folgendes an: Installation completed. Klicken Sie auf [Restart] , um den Macintosh neu zu starten. Español

Anschlüsse herstellen und Treiber installieren (Macintosh) Einstellungen für FreeMIDI Bevor Sie die FreeMIDI-Einstellungen prüfen können, müssen Sie ein MIDI-Soundmodul mit dem MIDI OUTAnschluss des UA-20 verbinden. Weitere Informationen zum Anschluss eines MIDISoundmoduls erhalten Sie im Benutzerhandbuch für Ihr MIDI-Soundmodul.

Bringen Sie den Schalter ADVANCE (Modusauswahl) des UA-20 in die Position ON. Verwenden Sie das USB-Kabel, um das UA-20 an Ihren Computer anzuschließen. Kopieren Sie den Ordner Driver - FreeMIDI Driver Settings auf der CD-ROM auf die Festplatte Ihres Macintosh. Öffnen Sie den Ordner FreeMIDI Applications an dem Ort, an dem Sie FreeMIDI installiert haben, und doppelklicken Sie auf das Symbol FreeMIDI Setup , um die Installation zu starten. Wenn “OMS is installed on this computer...” angezeigt wird, klicken Sie auf [FreeMIDI]. Wenn die Software zum ersten Mal gestartet wird, wird das Dialogfeld “Welcome to FreeMIDI!” angezeigt. Klicken Sie auf [Continue].

Wenn das Dialogfeld FreeMIDI Preferences angezeigt wird, klicken Sie auf [Cancel]. Dieses Gerät ist mit einem Schutzschaltkreis ausgestattet. Nach dem Anschluss eines USB-Steckers benötigt das Gerät eine kurze Zeitspanne (einige Sekunden), bis es den normalen Betrieb aufnimmt. Anschlüsse herstellen und Treiber installieren (Macintosh)

Wählen Sie im Menü File die Option Open. Wählen Sie UA-20 USB im Ordner Settings, den Sie in Schritt 3 kopiert haben, und klicken Sie auf Open. Prüfen Sie, ob die MIDI-Übertragung und der MIDIEmpfang fehlerfrei erfolgen. Deutsch

Wenn das Dialogfeld About Quick Setup angezeigt wird, klicken Sie auf [Cancel]. Wählen Sie im Menü MIDI die Option Check Connections. fig.fm2

Der Mauszeiger nimmt die Gestalt eines Keyboards an. Klicken Sie auf die Soundgenerator-Symbole, die in der Abbildung rechts mit einem Kreis gekennzeichnet wurden. Wenn das UA-20 keinen Sound ausgibt, lesen Sie bitte No sound (S. 70). Français

Wählen Sie im Menü MIDI erneut den Befehl Check Connections, um den Test zu beenden. Wählen Sie im Menü File die Option Quit, um FreeMIDI Setup zu beenden. Damit wurden die Anschlüsse des UA-20 und des Macintosh sowie die Installation des MIDI-Treibers fertiggestellt. Español

Italiano Wenn Sie Sound hören, werden MIDI-Nachrichten vom Macintosh an das UA-20 gesendet. Als nächstes muss der ASIO-Treiber installiert werden. (➝ Installation des ASIO-Treibers (S. 116))

Anschlüsse herstellen und Treiber installieren (Macintosh) Installation des ASIO-Treibers Sie müssen den MIDI-Treiber auch dann installieren, wenn Sie auf dem UA-20 nur Audio verwenden. Installieren Sie unbedingt den MIDI-Treiber, bevor Sie den ASIO-Treiber installieren. In diesem Abschnitt wird erläutert, wie der ASIO-Treiber installiert wird, der die Verwendung des UA-20 durch Ihre Sequenzer-Software oder Audio-Bearbeitungssoftware ermöglicht. Einzelheiten zur Installation und zu den Einstellungen des des ASIO-Treibers erhalten Sie im Dokument Driver E - ASIO - Setting ASIO Driver-E, das sich auf der CD-ROM befindet. Das UA-20 kann im erweiterten Modus Audiodaten vom Soundmanager des Macintosh nicht wiedergeben (wie z.B. Audio-CDs und Warntöne). Der ASIO-Treiber des UA-20 unterstützt folgende Audioeingangs-/Ausgangskanäle. ASIO (Steinberg Audio Stream In/Out-Schnittstelle) Dieser AudioSchnittstellenstandard wird von der Steinberg Corporation gefördert. Wenn das UA-20 mit ASIO-kompatibler Software verwendet wird, ist die Synchronisation präziser und erlaubt Ihnen die Erstellung einer komplexeren Musikproduktionsumgebung.

• Audioeingang .... 24/16 Bit1 Stereokanal (2 monaurale Kan.)
• Audioausgang.... 24/16 Bit1 Stereokanal (2 monaurale Kan.) Nachfolgend wird erläutert, wie der ASIO 1.0 16-Bitkompatible Treiber installiert wird. Wenn Ihre ASIO-kompatible Software ASIO 2.0 oder die Aufnahme und die Wiedergabe von 24-Bit Audiodaten unterstützt, erhalten Sie bei Verwendung der folgenden Treiber eine qualitativ hochwertigere Umgebung. ASIO-kompatible Software

UA-20 ASIO 1.0 16 Bit UA-20 ASIO 1.0 24 Bit UA-20 ASIO 2.0 16 Bit UA-20 ASIO 2.0 24 Bit Anschlüsse herstellen und Treiber installieren (Macintosh) fig.05-21e_30 Öffnen Sie in Ihrer ASIO-kompatiblen Software das Dialogfeld Audioeinstellungen und wählen Sie als [ASIO-Gerät ] die Option [UA-20 ASIO 16bit] aus. English Deutsch Der Name des Dialogfelds für die Audioeinstellungen hängt von Ihrer Software ab. Einzelheiten finden Sie in Ihrem Softwarehandbuch. Français

Starten Sie Ihre ASIO-kompatible Software (z.B. Cubase VST, Logic Audio, Digital Performer, Metro oder SPARK LE). Italiano

Kopieren Sie vom Ordner Driver E–ASIO Driver auf der CD-ROM [UA-20 ASIO1.0 16bit] in den Ordner [ASIO Drivers] innerhalb des Ordners ASIO Drivers der ASIO-kompatiblen Software, die Sie verwenden (z.B., Cubase VST, Logic Audio, Digital Performer, Metro oder SPARK LE). Español

UA-20 application guide Regelung der Audio-Latenz Bei Verwendung des UA-20 im Erweiterten Modus können Sie die Treibereinstellungen anpassen, um die Latenz des Sounds anzupassen. Um die Latenz anzupassen, ändern Sie die Puffergröße im Dialogfeld für die Treibereinstellungen.

• Latenz ist die zeitliche Verzögerung zwischen dem Abspielen von Audiodaten durch die Anwendung und der tatsächlichen Wiedergabe aus einem Audiogerät, wie z.B. dem UA-20.

Öffnen Sie das Dialogfeld “Treibereinstellungen”, wie in “Öffnen des Dialogfelds für die Einstellungen des speziellen Treibers (S. 120)” beschrieben. Regulieren Sie die Puffergröße des Treibers. Folgende Einstellung erzeugt die kürzeste Latenz. Windows: Verstellen Sie die “Audio Buffer Size” (Audiopuffergröße) ganz nach links (Min). Macintosh: Verstellen Sie die “Buffer Size” (Puffergröße) ganz nach links (Min).

Klicken Sie auf [OK], um das Dialogfeld für die Treibereinstellungen zu schließen. Starten Sie die Anwendung, von der das UA-20 verwendet wird, neu. Wenn Sie ein Programm benutzen, das eine Funktion zum Testen des Audiogerätes enthält, sollten Sie diese Funktion einsetzen.

Spielen Sie die Audiodaten in ihrer Anwendung ab. Wenn der Sound unterbrochen wird, wiederholen Sie diese Schritte und erhöhen dabei allmählich die Puffergröße, die in Schritt 2 angegeben wird, bis keine Unterbrechungen mehr auftreten.

• Abhängig von der von Ihnen verwendeten Anwendung ist es möglich, dass die Audioeinstellungen der Anwendung ebenfalls über eine Funktion für die Regelung der Puffergröße oder Latenz besitzen. Einzelheiten finden Sie im Handbuch für Ihre Anwendung.

UA-20 application guide Wenn Sie das UA-20 von einer ASIO 2.0-kompatiblen Anwendung aus im Erweiterten Modus einsetzen, kann der Input Monitor-Schalter des UA-20 automatisch von der Anwendung aus gesteuert werden. Nehmen Sie die folgenden Einstellungen vor. Deutsch

Öffnen Sie das Dialogfeld “Treibereinstellungen”, wie in “Öffnen des Dialogfelds für die Einstellungen des speziellen Treibers (S. 120)” beschrieben. Aktivieren Sie das Kontrollkästchen “Use ASIO Direct Monitor”. Klicken Sie auf [OK], um das Dialogfeld für die Treibereinstellungen zu schließen.

• Abhängig von Ihrer Anwendung können auch die Audioeinstellungen Ihrer Anwendung eine Option für die Einstellung des ASIO Direct Monitors enthalten. Einzelheiten finden Sie im Handbuch für Ihre Anwendung. Italiano

• Bei der Verwendung des ASIO Direct Monitor kann Monitoring unerwartet eingeschaltet/ ausgeschaltet werden, abhängig von den Anwendungseinstellungen und dem Aufnahmeverfahren. Wenn dies geschieht, deaktivieren Sie das Kontrollkästchen in Schritt 2, um ASIO Direct Monitor zu deaktivieren. Español

UA-20 application guide Öffnen des Dialogfelds für die Einstellungen des speziellen Treibers Bei Verwendung des WDM-Treibers unter Windows XP/2000:

Öffnen Sie die “Systemsteuerung” und doppelklicken Sie auf “EDIROL UA-20”.

Daraufhin wird das Dialogfeld “EDIROL UA-20 Treibereinstellungen” angezeigt.

• Unter Windows XP klicken Sie auf “Zur klassischen Anzeige umschalten”, um zur klassischen Anzeige umzuschalten. EDIROL UA-20 wird erst angezeigt, nachdem die klassische Anzeige aktiviert wurde. Bei Verwendung des MME-Treibers unter Windows XP/2000:

Öffnen Sie die “Systemsteuerung” und doppelklicken Sie auf “System”.

Klicken Sie auf die Registerkarte “Hardware” und anschließend auf “[GeräteManager]”.

Doppelklicken Sie auf “Audio-, Video- und Gamecontroller”.

Doppelklicken Sie auf das Symbol “EDIROL UA-20”.

Klicken Sie auf die Registerkarte “Eigenschaften” und doppelklicken Sie im Bereich “Multimedia-Geräte” auf “Audiogeräte”.

Wählen Sie "EDIROL UA-20" und klicken Sie auf die Schaltfläche [Eigenschaften].

Klicken Sie auf die Schaltfläche [Einstellungen] und das Dialogfeld “EDIROL UA-20 Treibereinstellungen” wird angezeigt. Bei Verwendung von Windows Me/98:

Öffnen Sie die "Systemsteuerung" und doppelklicken Sie auf “Sounds und Multimedia”. (Unter Windows 98: doppelklicken Sie auf “Multimedia”.)

Klicken Sie auf die Registerkarte "Geräte" und doppelklicken Sie auf “AudioGeräte”.

Wählen Sie “EDIROL UA-20 Audio” und klicken Sie anschließend auf die Schaltfläche [Eigenschaften], um die Eigenschaften zu öffnen.

Klicken Sie auf die Schaltfläche [Einstellungen] und das Dialogfeld “EDIROL-UA-20 Treibereinstellungen” wird angezeigt. Bei Verwendung eines Macintosh: Öffnen Sie das ASIO Control Panel im Dialogfeld Audio Settings Ihrer ASIOkompatiblen Anwendung. Der Name des Dialogfelds für die Audioeinstellungen und die Vorgehensweise beim Öffnen des ASIO Control Panel hängt von Ihrer Software ab. Einzelheiten finden Sie im Handbuch für Ihre Anwendung.

English Fehlerbehebung Fehlerbehebung Wenn während der Verwendung des UA-20 unerwartete Probleme auftreten, lesen Sie bitte zunächst dieses Kapitel. Hier finden Sie eine Vielzahl von Tipps für die Lösung von Problemen. Deutsch Wenn Sie mit Windows oder mit dem Macintosh zum ersten Mal arbeiten und daher Schwierigkeiten haben, die Erklärungen zu verstehen, lesen Sie bitte im Benutzerhandbuch Ihres Computers oder Ihres Betriebssystems nach. Probleme, die unter Windows und auf dem Macintosh häufig auftreten Probleme, die nur unter Windows auftreten Probleme, die nur auf dem Macintosh auftreten Français Probleme in Verbindung mit dem USB-Treiber Ein Dialogfeld mit den Angaben “Unbekanntes Gerät gefunden” wird angezeigt, und Sie können den Treiber nicht installieren Italiano Der Assistent “Neue Hardware gefunden” startet nicht automatisch

Nachdem das USB-Kabel angeschlossen wurde, dauert es ca. 15 Sekunden (oder länger), bis das UA-20 erkannt wird.

Ist das USB-Kabel richtig angeschlossen? Prüfen Sie, ob das UA-20 und der Computer vorschriftsmäßig durch das USB-Kabel verbunden sind.

Wurde USB auf Ihrem Computer aktiviert? Lesen Sie im Benutzerhandbuch Ihres Computers nach und stellen Sie sicher, dass USB aktiviert wurde. Español Der Assistent “Neue Hardware gefunden” endet, bevor der Prozess abgeschlossen ist

In manchen Fällen kann es vorkommen, dass bei Auslieferung Ihres PCs eventuell nicht alle Windows 98-Dateien installiert sind, die für die Unterstützung von Audio über USB erforderlich sind. Bitte wenden Sie sich diesbezüglich an den Hersteller Ihres Computers.

Entspricht Ihr Computer den USB-Spezifikationen? Wenn Sie einen Computer verwenden, der die elektrischen Anforderungen der USBSpezifikationen nicht erfüllt, kann es während des Betriebs zu Instabilität kommen. In solchen Fällen können Sie das Problem möglicherweise lösen, indem Sie einen USB-Hub anschließen.

Wird “Unbekanntes Gerät” für “Anderes Gerät" oder "Universeller Serieller Bus Controller” angezeigt? Gehen Sie wie folgt vor, um "Anderes Gerät" (Universeller Serieller Bus Controller), "Unbekanntes Gerät" zu löschen und starten Sie anschließend den Computer neu.

Doppelklicken Sie in Windows in der Systemsteuerung auf das SystemSymbol. Daraufhin wird das Dialogfeld Systemeigenschaften angezeigt.

Klicken Sie auf die Registerkarte Geräte-Manager.

Doppelklicken Sie auf Andere Geräte oder “Universelle Serielle Bus Controller”, um eine Liste der Geräte zu erhalten.

Wählen Sie das unbekannte Gerät aus der Liste und klicken Sie auf [Entfernen].

Klicken Sie in dem Dialogfeld, das Sie dazu auffordert, das Entfernen zu bestätigen, auf [OK].

Prüfen Sie, ob die Liste kein “Anderes Gerät” oder “Unbekanntes Gerät” enthält und klicken Sie auf [Schließen], um das Dialogfeld zu schließen. “Unbekanntes Gerät gefunden” wird angezeigt, obwohl Sie den Treiber installiert haben Wenn Ihr Computer oder USB-Hub mit zwei oder mehr USB-Anschlüssen ausgerüstet ist und Sie das UA-20 an einen USB-Anschluss anschließen, an den das UA-20 zuvor niemals angeschlossen wurde, wird eventuell das Dialogfeld “Unbekanntes Gerät” angezeigt, obwohl der zugehörige Treiber bereits auf Ihrem Computer installiert ist. Lesen Sie Abschnitt Anschlüsse herstellen und Treiber installieren (Windows) (S. 82) und installieren Sie den Treiber erneut. Hierbei handelt es sich nicht um einen Fehler. Der Treiber wurde nicht korrekt installiert Gehen Sie vor wie in Deleting the special driver (S. 79) beschrieben, um den USBAudiogeräte-Treiber zu löschen, der auf Ihrem Computer installiert ist, und installieren Sie den UA-20-Treiber anschließend erneut, wie in Anschlüsse herstellen und Treiber installieren (Windows) (S. 82) beschrieben. Prüfen Sie auch, ob ein “Unbekanntes Gerät” in “Andere Geräte” oder “Universeller Serieller Bus Controller”. vorhanden ist. Wenn Sie eines dieser Geräte finden, löschen Sie es.

Haben Sie sich in Windows als Benutzer mit Administratorrechten angemeldet? Um den Treiber unter Windows XP/2000 zu installieren/zu löschen/neu zu installieren, müssen Sie in Windows als Benutzer mit Administratorrechten angemeldet sein, wie z.B. als Administrator. Einzelheiten hierzu erfahren Sie vom Systemadministrator Ihres Computers.

Haben Sie die “Treibersignatureinstellungen” vorgenommen? Damit Sie den Treiber installieren bzw. neu installieren können, müssen Sie die Optionen für die “Treibersignaturverifizierung” konfigurieren. English Der Treiber kann unter Windows XP/2000 nicht installiert/gelöscht/verwendet werden Deutsch ((Windows XP ➝ S. 85, Windows 2000 ➝ S. 91) Windows XP/2000 zeigt das Dialogfeld “HardwareInstallation” oder “Digitalsignatur nicht gefunden” an Haben Sie die “Treibersignatureinstellungen” vorgenommen? Damit Sie den Treiber installieren/neu installieren können, müssen Sie die in “Treibersignaturoptionen” beschriebenen Schritte ausführen. Français ((Windows XP ➝ S. 85, Windows 2000 ➝ S. 91) Im Geräte-Manager wird “?”, “!”, oder “USBVerbundgerät” angezeigt Das Dialogfeld “Diskette einlegen” wird nicht angezeigt

Schalten Sie Ihren Computer aus und starten Sie Windows, wobei alle USBKabel ausgesteckt sind (außer Tastatur und Maus).

Verwenden Sie nach dem Neustart von Windows ein USB-Kabel, um das UA20 an Ihren Computer anzuschließen.

Klicken Sie in Windows auf Start und wählen Sie im daraufhin angezeigten Menü Einstellungen - Systemsteuerung.

Doppelklicken Sie auf das Symbol System. Daraufhin wird das Dialogfeld Systemeigenschaften angezeigt.

Klicken Sie auf die Registerkarte Geräte-Manager. Italiano Gehen Sie wie folgt vor, um den Treiber neu zu installieren. Español

Prüfen Sie, ob “?USB-Verbundgerät”, “?USB-Gerät”, “!USB-Gerät”, oder “USB-Verbundgerät” unterhalb von “Audio-, Video- und Gamecontroller”, “Andere Geräte”, oder “Universeller Serieller BusController” angezeigt wird. Wenn Sie einen derartigen Eintrag finden, wählen Sie ihn aus und klicken auf [Entfernen].

Daraufhin wird ein Dialogfeld angezeigt, in dem Sie gebeten werden, das Entfernen des Geräts zu bestätigen. Prüfen Sie die Angaben und klicken Sie auf [OK]. Löschen Sie auf die gleiche Weise alle Einträge mit der Bezeichnung “?USB-Verbundgerät”, “?USB-Gerät”, “USB-Gerät” und “USBVerbundgerät”, die Sie finden können.

Wenn Sie einen EDIROL UA-20 USB-Treiber mit einem gelben “!” oder roten “?” daneben sehen, löschen Sie auch diesen Eintrag.

Nachdem Sie die unerwünschten Geräte endgültig entfernt haben, klicken Sie in den Systemeigenschaften auf [OK].

10. Schalten Sie das UA-20 aus und löschen Sie anschließend den Treiber.

(➝ Deleting the special driver (S. 79))

11. Starten Sie Windows neu. Installieren Sie anschließend den Treiber erneut.

(➝ Anschlüsse herstellen und Treiber installieren (Windows) (S. 82)).

• Wenn das Problem immer noch auftritt, nachdem Sie die oben genannten Maßnahmen ergriffen haben, lesen Sie bitte auch die Readme-Datei für den USB-Treiber. Die ReadmeDatei befindet sich auf der CD-ROM.
