MANUALE UTENTE NBG-420N ZYXEL

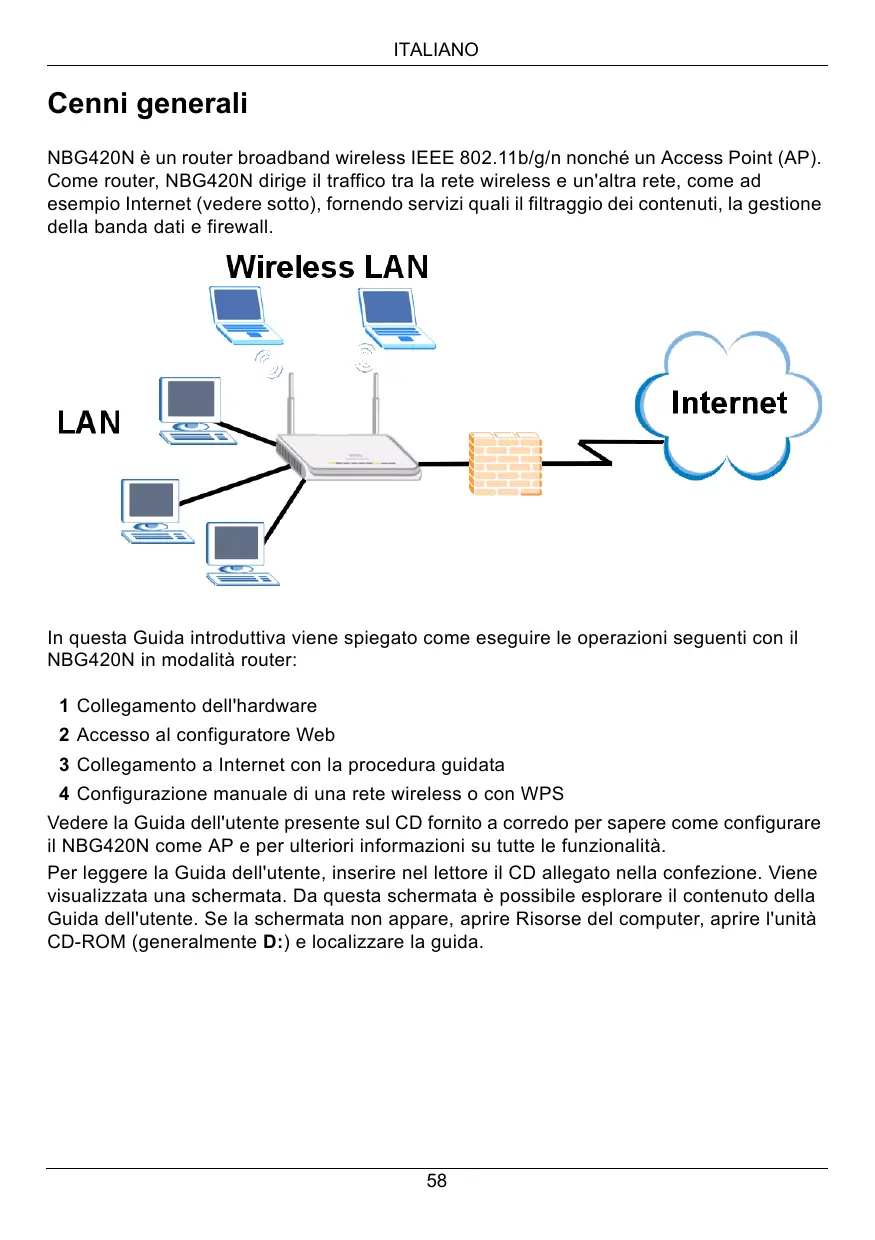

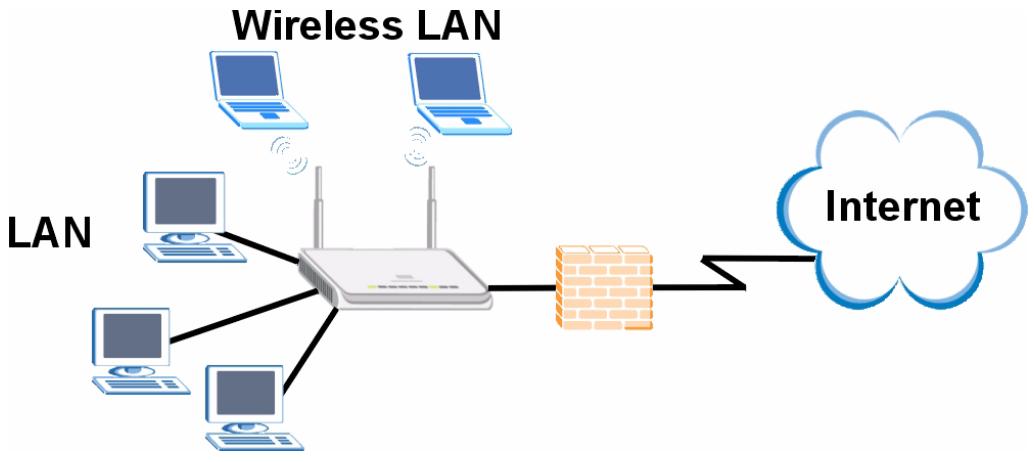

NBG420N è un router broadband wireless IEEE 802.11b/g/n nonché un Access Point (AP). Come router, NBG420N dirige il traffico tra la rete wireless e un'altra rete, come ad esempio Internet (vedere sotto), fornendo servizi quali il filtraggio dei contenuti, la gestione della banda dati e firewall.

In esta Guida introductivaiene spiegato come eseguire le operazioni seguenti con il NBG420N in modalità router:

1 Collegamento dell'hardware
2 Accesso al configuratore Web
3 Collegamento a Internet con la procedura guidata
4 Configurazione manuale di una rete wireless o con WPS

Vedere la Guida dell'utente presente sul CD fornito a corredo per sapere come configurare il NBG420N come AP e per ulteriorn informazioni su tutte le funzionalità.

Per leggere la Guida dell'utente, inseire nellettore il CD allegato nella confezione. Viene visualizzata una schermata. Da esta schermata è possibile esplorare il contento della Guida dell'utente. Se la schermata non apparve, après Risorse del computer, après l'unità CD-ROM (generalmente D:) e localizzato la guida.

1 Collegamenti hardware

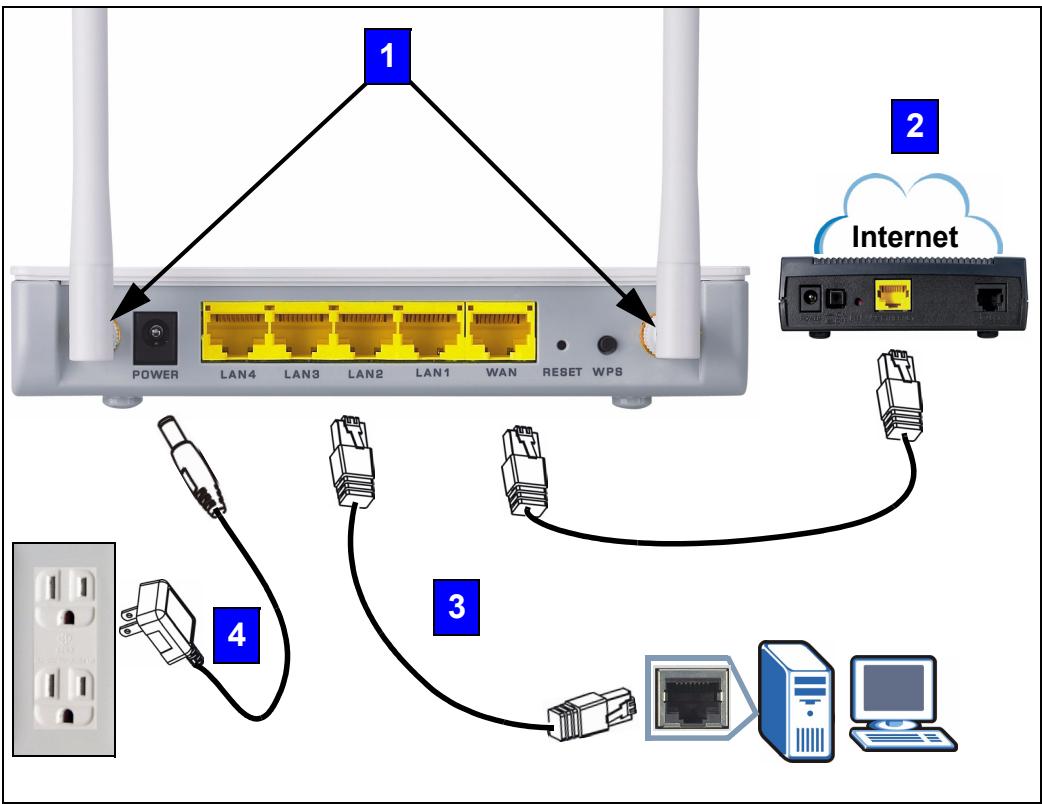

Di seguito sono illustrati i collegamenti hardware per l'installazione iniziale.

Antenne

Collegare le antenneneagli apposti connettori,avvitandole saldamente e rivolgendole.
verso l'alto.

2 WAN

Collegare il modem alla porta WAN utilizzando il cavo fornito a corredo del modem.

3 LAN

Collegare il computer a una porta LANtramite il cavo Ethernet giallo presente nella confezione.

4 Colle

Utilizzare il cavo di alimentazione fornito a corredo per collegare l'ingresso POWER a una sorgente di alimentazione appropriata.

ILED

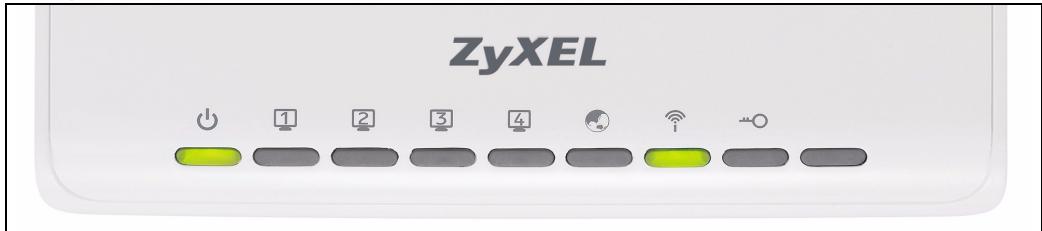

Osservare i LED (spie luminose). Quando si collega l'alimentazione, il LED PWR ( ) lampeggia e poi resta accesso quando l'unità è pronta.

I LED LAN (1 2 3 4) e WAN ( ) si accendono quando i collegamenti correspondenti sono corretti.

Se un LED non si accende, controllare i collegamenti. Se il problema persiste, scollegare NBG420N dall'alimentazione, attendere quello secondo e poi riaccenderlo.

2 Accesso allo strumento di configurazione Web

Informazioni di accesso predefinite

Indirizzo IP	http://192.168.1.1
Password di amministratore	1234

1 Apire un browser Internet, come ad esempio Internet Explorer. Immettere l'indirizzo "http://192.168.1.1" come raffigurato tutto.

2 Viene visualizzata la finestra Password. Immettere la password (quella predefinita è "1234") e scegliere Login (accedi).

NBG420N

Se la schermata di login non viene visualizzata, verificare che il computer sia configurato per ottenere un indirizzo IP dinamico. Se il problema persistsente, controllare le impostazioni di sicurezza del browser (vedere l'appendice nella Guida dell'utente per le informazioni su entrambi i suggerimenti).

3 Modificare la password nella schermata seguente e fare cli c su Apply (applica).
4 Scegliere Go to Wizard setup (vai a configurazione guidata) per configurare NBG420N la prima volta.

3 Configurazione guidata connessione

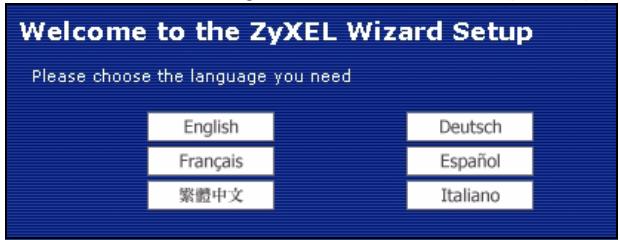

1 Seleziona una lingua. Fare clic su Next (avanti).

2 Scegliere Next (avanti) nella schermata successiva per procedere con la Connection Wizard (connessione guidata).

Immettre le informazioni e i parametri Internet esattamente come sono stati forniti dal proprio ISP nelle diverse schermate della procedura guidata. Scegliere Next (avanti) per continuare oppure Back (indietro) per tornare alla schermata precedente. Facendo cli su Back (indietro) le informazioni presenti nella schermata corrente vengono perse.

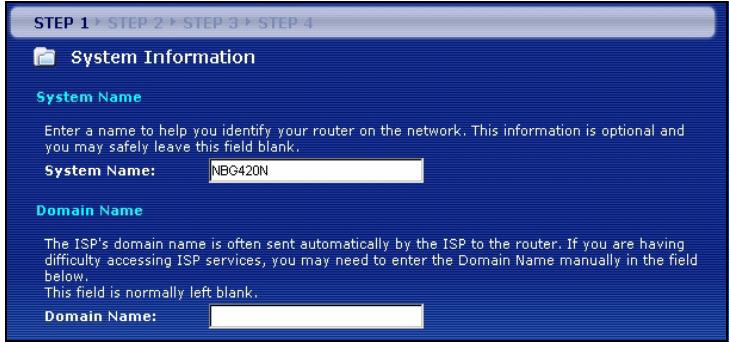

3.1 Informazioni sulsystema

Questa schermata è opzionale. É uniquamente possible fareciesu Next (avanti).

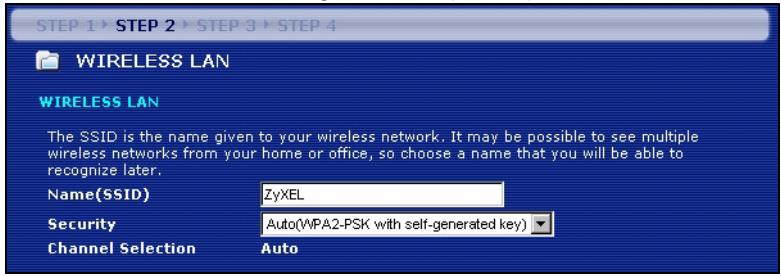

3.2 LAN Wireless

Configurare NBG420N per supportare una rete wireless seguido la procedura segunte

1 Immettere un Name (SSID, nome della rete) univoco per identificare il NBG420N sulla LAN wireless.

2 Selezionare Auto perutilizzare automaticamente WPA-PSK,che fornisce un elevato livello di sicurezza.Vedere la Guida dell'utente per informazioni sulle other tipologie di sistemi di sicurezza. Scegliere Next (avanti).

3 Annotare la chiave di sicurezza visualizzata nella schermata popup. I computer sulla rete wireless avranno bisogno di esta chiave di sicurezza per accedere al NBG420N. Per la chiave di sicurezza viene fattia distinzione tra maiuscole e minuscole, quando ad esempio "BCD" è diverso da "bcd".

Annotare la chiave di sicurezza, Name (SSID), Security (sicurezza)e Channel Selection (sezione canale)per poterli utilizzato in seguito affinché NBG420N e gli altri dispositivi presenti nella rete wireless possano utilizzare le stesse impostazion.

4 Fare cli su OK per continuare.

3.3 Collegamento WAN

Può essere necessario attendere quale minuto nelle procedures guidata tenta di rilevare quale tipo di connessione WAN (Ethernet, PPPoE o PPTP) si sta utilizzato.

Auto detecting WAN

• Se la procedura guidata rileva il tipo di connessione, attenersi alla procedura che segue correspondente al tipo di connessione.

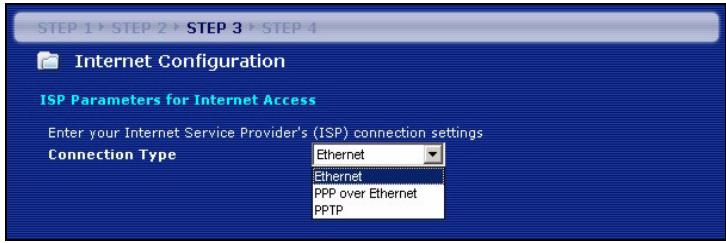

• Se la procedura guidata non riesce a rilevare un tipo di connessione, è necessario selezione questo dato dall'elenco a discesa nella schermata che segue. Se non si conosce il tipo di connessione da utilizzato, controllare i dati con il proprio ISP.

Se sono state fornite le impostazioni di accesso Internet, immettere i campi seguenti. In caso contrario, lasciare le impostazioni predefinite e fare cli su Next (Avanti).

Collegamento Ethernet

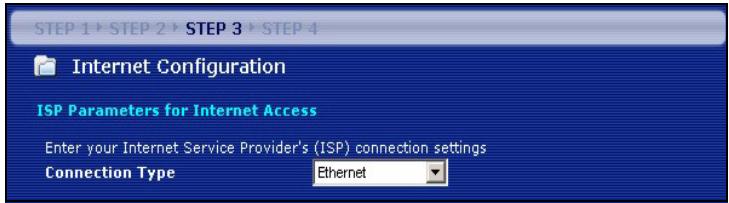

Scegliere Ethernet come tipo di connessione WAN e fareblick su Next (avanti) per passare alla sezione 3.4.

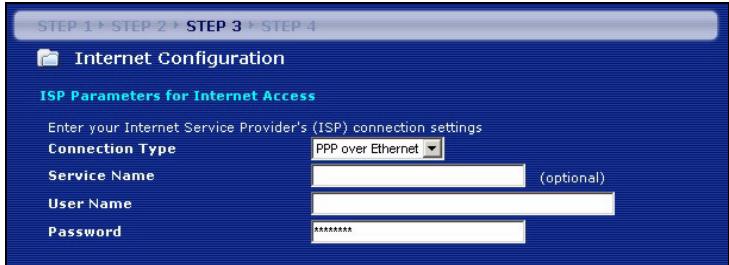

Collegamento PPPoE

1 Selezionare PPPoE come tipo di connessione WAN.
2 Immettere un Service Name (nome del servizio, se l'ISP ne ha fornito uno), User Name (nome utente) e Password. Scegliere Next (avanti) per passare alla categoria 3.4.

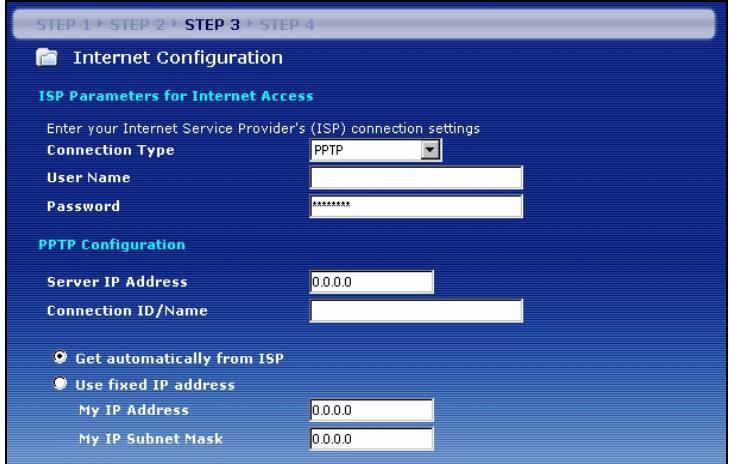

Collegamento PPTP

1 Selezionare PPTP'utilizzato il tipo di connessione WAN.

2 Immettere User Name (nome utente) e Password.
3 Immettere un Server IP Address (indirizzo IP del server) PPTP.
4 Immettere Connection ID/Name (identificativo connessione/nome, se forniti dall'ISP).
5 Se l'ISP non ha assegnato un indirizzo IP PPTP fisso, selezionare Get automatically from ISP (ottieni automaticamente dall'ISP).
6 Se l'ISP ha assegnato un indirizzo IP PPTP statico, selezionare Use fixed IP address (usa indirizzo IP statico) per assegnare a NBG420N un indirizzo IP PPTP statico univoco e una maschera di subnet.

7 Scegliere Next (avanti) per passare alla sezione 3.4.

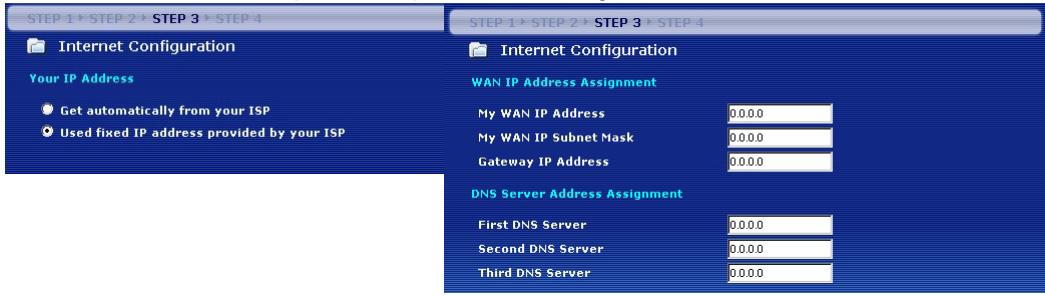

3.4 Indirizzo IP della WAN

• If yourSe l'ISP non ha assegnato un indirizzo IP statico, selezionare Get automatically from your ISP (ottieni automaticamente dall'ISP) e scegliere Next (avanti) per passare alla sezione 3.5.
• Se l'ISP ha fornito un indirizzo IP statico:

1 Selezionare Use fixed IP address provided by your ISP (utilizza indirizzo IP statico fornito dall'ISP). Fare cli c su Next (avanti).

2 Nella schermata successiva immettere il WAN IP address (indirizzo IP della WAN), la WAN IP Subnet Mask (maschera di subnet relativa all'IP della WAN) e l'indirizzo IP del gateway forniti dall'ISP.

Se sono stati fornite impostazioni relative al server DNS, inserire nei campi relativi. In caso contrario lasciare le impostazioni predefinite e scegliere Next.

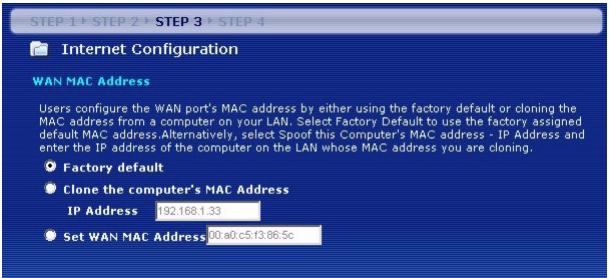

3.5 Indirizzo MAC WAN

Un indirizzo MAC è un numero che identifica in modo univoco un dispositivo su una rete qualsiasi. Configurare l'indirizzo MAC della porta WAN utilizzando l'indirizzo MAC predefinito assegnato in fabbrica al dispositivo oppure clonesando l'indirizzo MAC di un computer della LAN. Per impostazione predefinita, NBG420N utilizes l'indirizzo MAC assegnato alla fabbrica per identificarsi sulla WAN.

• Selezionare Factory Default (predefinito di fabbrica) per utilizzato l'indirizzo MAC predefinito assegnato alla fabbrica.
• SeLECTIONARE Cloné the Computer's MAC Address (clona indirizzo MAC del computer) per clonare l'indirizzo MAC di un computer della LAN. Digitare l'indirizzo IP del computer di cui si intende clonare l'indirizzo MAC. É consigliabile clonare l'indirizzo MAC di un computer della LANanche se l'ISP non richiede autenticazione dell'indirizzo MAC.
• Selezionare Set WAN MAC Address (imposta indirizzo MAC della WAN) e immettere l'indirizzo MAC da utilizzato.

3.6 La gestione della banda dati

Selezionare Enable BM for all traffic automatically (abilita gestione automatica della banda per tutto il traffico) per lasciare che NBG420N gestisce le priorità del traffico a seconda della tipologia di dati. Ad esempio, lo streaming video potrebbe avere una priorità maggiore rispetto alla posta elettronica. Se non si è certi, lasciare l'opzione deselezionata. Scegliere Next (avanti).

3.7 Configurazione completeness

1 Scegliere Apply (applica) per salvare le modifiche nella schermata successiva che appara nella procedura guidata.
2 Scegliere Finish (fine) nella schermata sotto per completare la configurazione guidata.

Congratulations!

3 Congratulazioni! Aprire il browser, quale ad esempio Internet Explorer, per visitare un除去 Web qualsiasi.

Se non è possibile accedere a Internet quando il computer è connesso a una delle porte LAN del NBG420N, controllare i collegamenti. A quello punto spegnere il NBG420N, attendere alcuni secondo e poi riaccenderlo. Se il problema persistsiste, eseguire nuovamente la configurazione guidata verificando in immettere correttamente le informazioni. Se si utilizes un nuovo account Internet, contattare il proprio ISP per verificare che sua attivo. Per altri suggerimenti, videere la sezione di Risolutizione dei problemi della Guida dell'utente.

4 Configurazione di una rete wireless

É possibile utilizzato Wi-Fi Protected Setup (WPS) peraggiungere dispositivi wireless alla proprioia rete wireless. Anche gli altri dispositivi wireless devono supportare WPS.

Se i dispositivi wireless hanno il logo WPS (vedere figura), passare alla sezione 4.1 per utilizzato WPS per configurare la rete wireless.

Se i dispositivi wireless non hanno il logo WPS, passare alla sezione 4.2 configurare la manualmente una rete wireless.

4.1 Configurazione della rete wireless con WPS

Attenersi alla procedura seguente per configurare la rete utilizzato WPS.

1 Collocare un dispositorio compatible WPS all'interno del Campo d'azione dell'NBG420N.

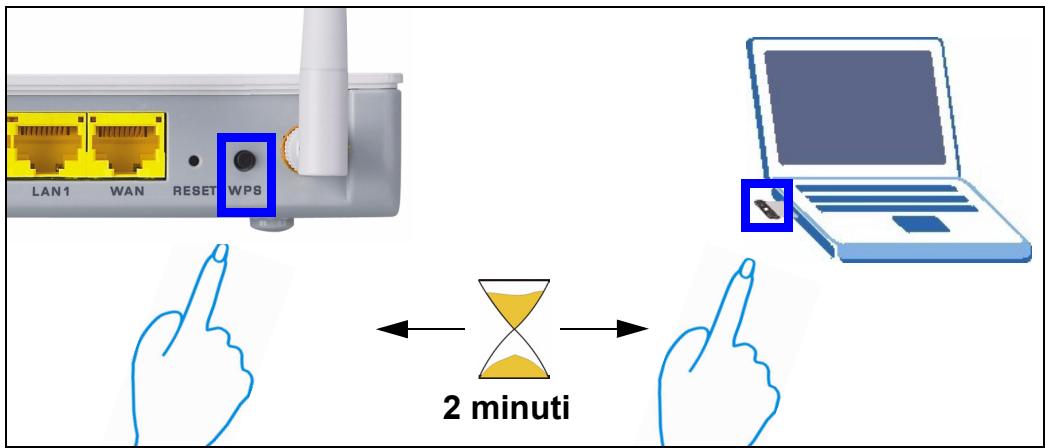

2 Premere il pulsante WPS su entrambi i dispositivi. Non importa quale dei pulsanti viene premuto prima, occorre solo fare attenzione a premere il secondo pulsante entro due minuti alla pressione del primo.

L'NBG420N ha il pulsante WPS localizzato sul suo involucro, ma un pulsante WPS è disponibile anc che nello strumento di configurazione Web utilizzato per gestire l'NBG420N. Anche gli altri dispositivi WPS devono aver un pulsante WPS simile.

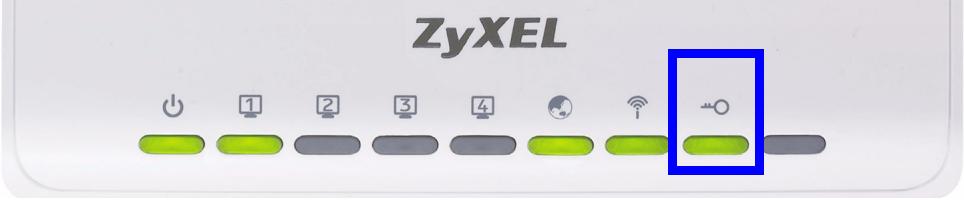

3 II LED WPS (40) sull'NBG420N lampeggia por quale secondo e poi resta acceso.

4 Verificare che i dispositivi siano connessi provando ad accedere a Internet da un dispositivo collegato all'NBG420N. Se l'operazione riesce, la connessione WPS è funzionante.
5 Per aggiungere un'alto dispositivo WPS alla rete wireless, premere il pulsante WPS sul NBG420N e sul dispositivo WPS successivo.

Congratulations. Siete pronti per collegarvi a Internet wireless tramite I'NBG420N.

4.2 Configurazione manuale di una rete wireless

É ora possibile connettersi all'NBG420N via connessione wireless e accedere a Internet. Se nella sezione precedente si è configurata la sicurezza, a quello punto occorre disporre del nome della rete (SSID) e della chiave di sicurezza Security Key. Di seguito viene illustrata la procedura di connessione (utilizzando Windows XP come esempio).

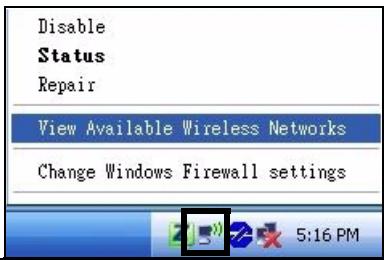

1 Fare cig con il pulsante destro del mouse sull'icona dell'adattatore wireless che appeare in basso a destra della schermata del computer. Scegliere View Available Wireless Networks (visualizza reti wireless disponibili).

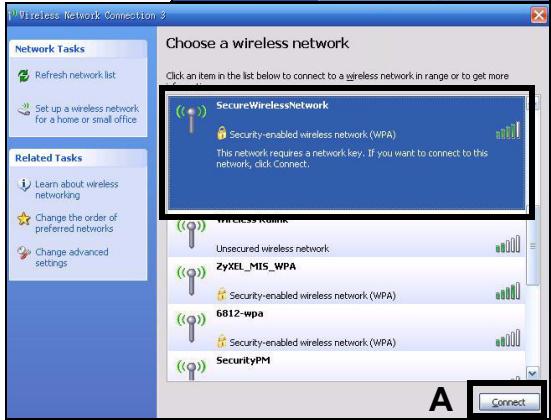

2 Selezionare il nome SSID fornito all'NBG420N e scegliere Connect (connetti) (A). II SSID "SecureWirelessNetwork" presentato in questo documento è un esempio.

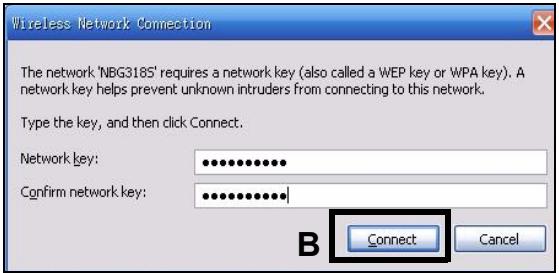

3 Se è stata impostata la sicurezza wireless, viene richiesto di immettere una password. Immettere la chiave Pre-Shared Key impostata nella sezione precedente e scegliere Connect (B).
- Il computer potrebbe impiegare alcuni minuti per connettersi alla rete wireless.
4 Se la connessione avviene con successo, viene visualizzato un messaggio simile al seguente.

Congratulations. Siete pronti per collegarvi a Internet wireless tramite I'NBG420N.

Se non è possibile connettersi wireless all'NBG420N, controllare di aver selezionato il SSID corretto e di aver immesso correttamente la chiave di sicurezza (Key). Se sono甚么 non funziona, assicurarsi che la schedà di rete sua attiva scegliendo l'icona dell'adattatore wireless e scegliendo Attiva. Vedere la Guida dell'utente per ulteriori suggerimenti.

Procedura per visualizzare le certificazioni di un prodotto

1 Visitare il site www.zyxel.com.
2 Selezionare il prodotto dall'elenco di riepilogo a discesa nella Home Page di ZyXEL per passare alla pagina del prodotto in questione.
3 Selezionare da esta pagina la certificazione che si desidera visualizzare.
