BEDIENUNGSANLEITUNG NBG-420N ZYXEL

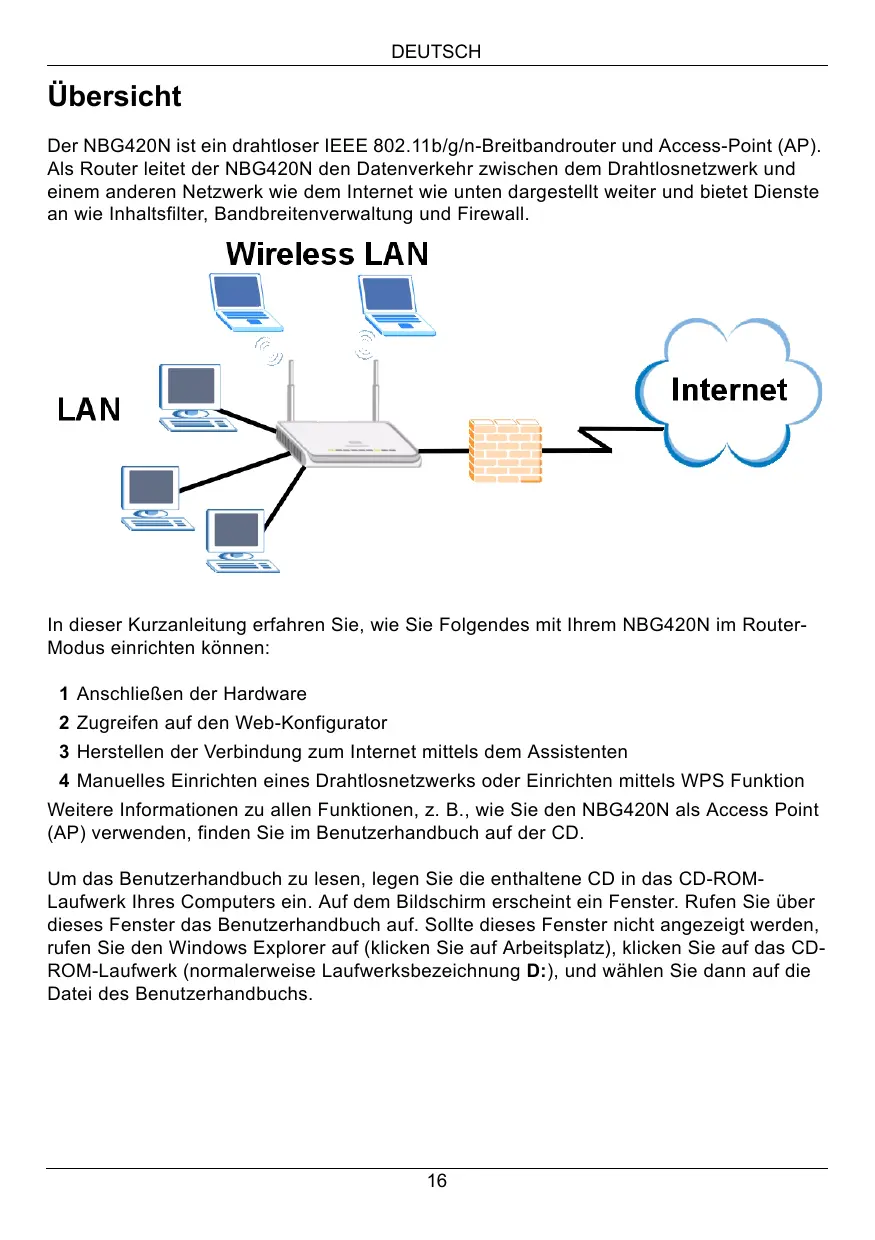

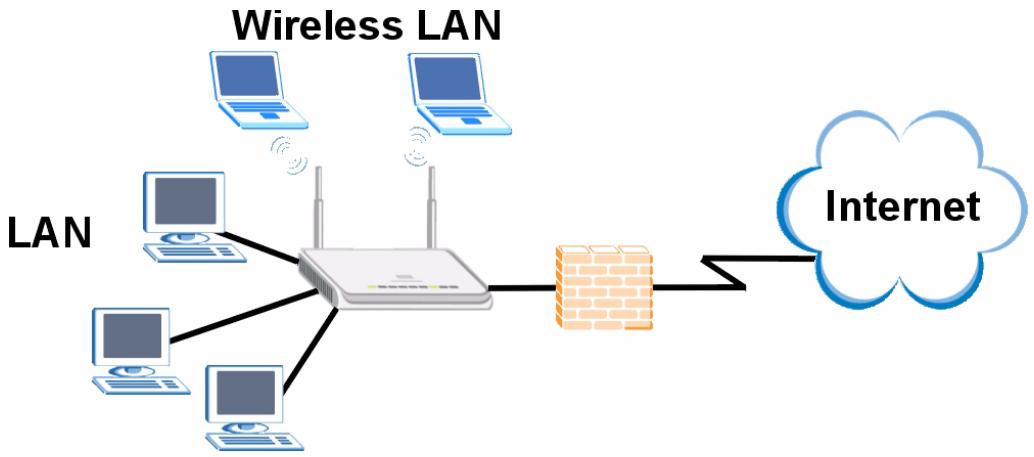

Übersicht Der NBG420N ist ein drahtloser IEEE 802.11b/g/n-Breitbandrouter und Access-Point (AP). Als Router leitet der NBG420N den Datenverkehr zwischen dem Drahtlosnetzwerk und einem anderen Netzwerk wie dem Internet wie unten dargestellt weiter und bietet Dienste an wie Inhaltsfilter, Bandbreitenverwaltung und Firewall.

In dieser Kurzanleitung erfahren Sie, wie Sie Folgendes mit Ihrem NBG420N im RouterModus einrichten können: 1 Anschließen der Hardware 2 Zugreifen auf den Web-Konfigurator 3 Herstellen der Verbindung zum Internet mittels dem Assistenten 4 Manuelles Einrichten eines Drahtlosnetzwerks oder Einrichten mittels WPS Funktion Weitere Informationen zu allen Funktionen, z. B., wie Sie den NBG420N als Access Point (AP) verwenden, finden Sie im Benutzerhandbuch auf der CD. Um das Benutzerhandbuch zu lesen, legen Sie die enthaltene CD in das CD-ROMLaufwerk Ihres Computers ein. Auf dem Bildschirm erscheint ein Fenster. Rufen Sie über dieses Fenster das Benutzerhandbuch auf. Sollte dieses Fenster nicht angezeigt werden, rufen Sie den Windows Explorer auf (klicken Sie auf Arbeitsplatz), klicken Sie auf das CDROM-Laufwerk (normalerweise Laufwerksbezeichnung D:), und wählen Sie dann auf die Datei des Benutzerhandbuchs.

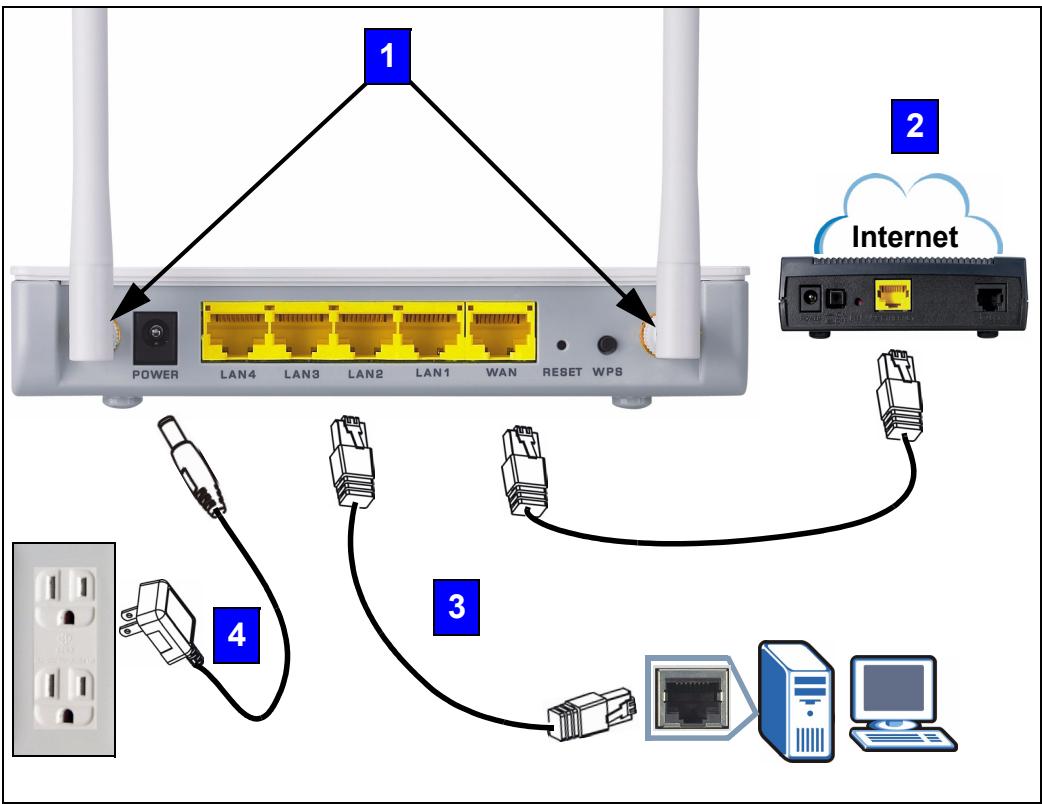

1 Anschließen der Hardware 1 2 Internet

Bei der Erstinstallation müssen die folgenden Hardwareverbindungen hergestellt werden:

Antennen Schließen Sie alle Antennen an den jeweiligen Antennenanschluss an. Stellen Sie sicher, dass die Antennen fest eingedreht sind und aufrecht ausgerichtet sind.

WAN Schließen Sie Ihr Modem mit dem mitgelieferten Kabel an den "WAN"-Anschluss an.

LAN Schließen Sie Ihren Computer mit dem mitgelieferten Ethernet-Kabel an einen "LAN"-Anschluss an.

Anschließen an das Stromnetz Schließen Sie das mitgelieferte Netzkabel an den POWER-Anschluss (Netzanschluss) und an eine geeignete Stromquelle an.

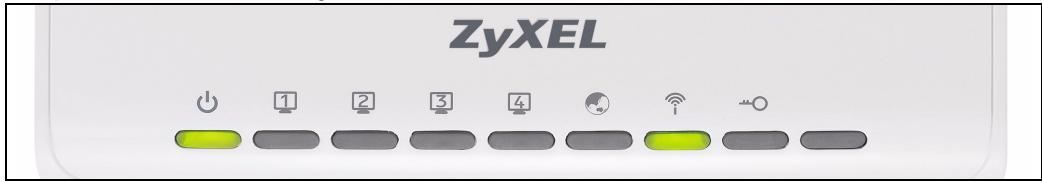

DEUTSCH Die LED-Anzeigen Das Gerät verfügt über LED-Anzeigen. Wenn Sie das Gerät an das Stromnetz anschließen, beginnt die LED-Anzeige ( ) zu blinken. Wenn es bereit ist, hört sie auf zu blinken und leuchtet stetig. Die LED-Anzeigen LAN ( ) und WAN ( entsprechenden Verbindungen bestehen.

) beginnen zu leuchten, wenn die

VSollte eine LED nicht leuchten, prüfen Sie die Verbindung. Leuchtet sie auch dann nicht, trennen Sie den NBG420N von seiner Stromquelle, und schalten Sie ihn einige Sekunden später wieder ein.

2 Zugriff auf den Web-Konfigurator Standard-Anmeldeinformationen IP-Adresse

Administratorkennwort

1 Starten Sie einen Internet-Browser, z. B. Internet Explorer. Geben Sie wie unten dargestellt “http://192.168.1.1” ein.

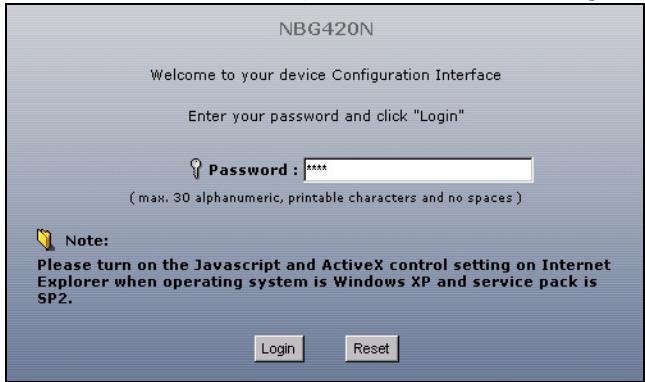

DEUTSCH 2 Das Fenster Password (Kennwort) erscheint. Geben Sie das Kennwort ein ("1234" ist das Standardkennwort), und klicken Sie auf Login (Anmelden).

V Wenn das Anmeldefenster nicht angezeigt wird, stellen Sie sicher, dass der Computer so eingestellt ist, dass er eine dynamische IP-Adresse bezieht. Wenn das Problem dadurch nicht behoben ist, prüfen Sie die Sicherheitseinstellungen Ihres Webbrowsers (Informationen zu beiden Möglichkeiten finden Sie im Anhang des Benutzerhandbuchs).

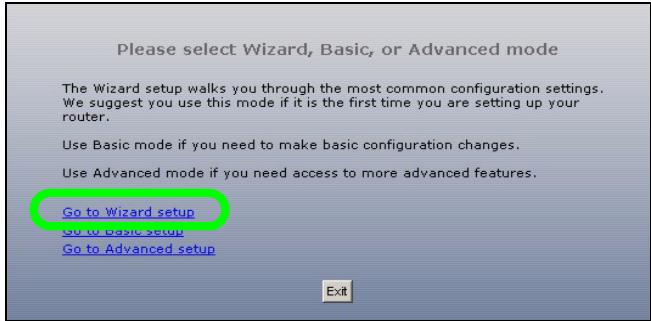

3 Ändern Sie im nachfolgenden Fenster das Kennwort und klicken Sie auf Apply (Übernehmen). 4 Wenn Sie den NBG420N das erste Mal benutzen, klicken Sie auf Go Wizard setup (Zum Einrichtungsassistenten).

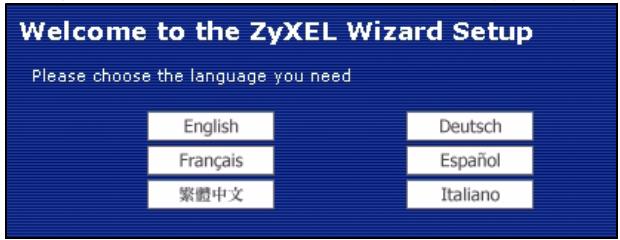

3 Assistent zum Einrichten der Verbindung 1 Sprache wählen. Klicken Sie auf Next (Weiter).

2 Klicken Sie auf Next (Weiter) und fahren Sie mit dem Connection Wizard (Verbindungsassistent) fort.

Geben Sie die Daten für den Internetzugriff so ein, wie Sie sie von Ihrem Internetdienstanbieter erhalten haben. Klicken Sie zum Fortfahren auf Next (Weiter) oder auf Back (Zurück), um zum vorhergehenden Fenster zurückzukehren. Wenn Sie auf Back (Zurück) klicken, gehen alle aktuell auf dem Bildschirm vorhandenen Daten verloren.

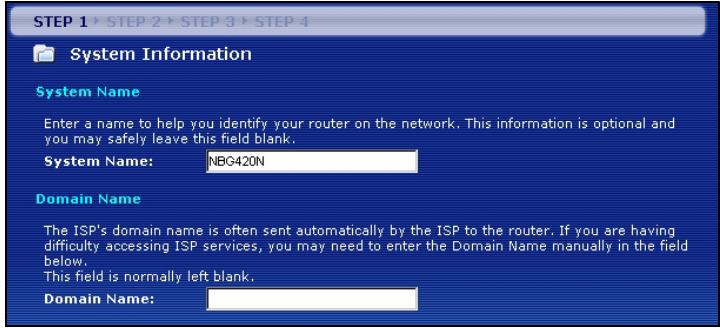

3.1 Systeminformationen Dieses Fenster ist optional. Sie können einfach auf Next (Weiter) klicken.

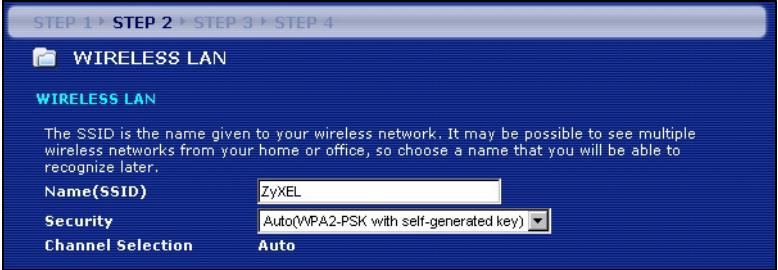

3.2 Wireless-LAN Führen Sie die folgenden Schritte aus, um den NBG420N so zu konfigurieren, dass er ein drahtloses Netzwerk unterstützt. 1 Geben Sie einen Namen (SSID) ein, mit dem der NBG420N im Wireless-LAN eindeutig identifiziert wird.

DEUTSCH 2 Wählen Sie Auto (Automatisch), damit für einen hohen Sicherheitsstandard automatisch WPA-PSK verwendet wird. Informationen zu anderen Arten der Sicherheit finden Sie im Benutzerhandbuch. Klicken Sie auf Next (Weiter).

3 Notieren Sie sich den Sicherheitsschlüssel, der im Pop-up-Fenster angezeigt wird. Computer im Drahtlosnetzwerk benötigen diesen Schlüssel, um auf den NBG420N zugreifen zu können. Achten Sie bei diesem Schlüssel auf die Groß- und Kleinschreibung (z.B. "BCD" ist etwas anderes als "bcd"!).

Notieren Sie sich den Sicherheitsschlüssel, den Namen (SSID), die Art der Sicherheit und den Kanal, da der NBG420N und andere Geräte im drahtlosen Netzwerk dieselben Einstellungen verwenden müssen.

4 Klicken Sie auf OK.

3.3 Herstellen der WAN-Verbindung Es kann einige Minuten lang dauern, bis der Assistent erkennt, welcher WANVerbindungstyp (Ethernet, PPPoE oder PPTP) gerade verwendet wird.

• Hat er den Verbindungstyp erkannt, führen Sie die folgenden Schritte aus:

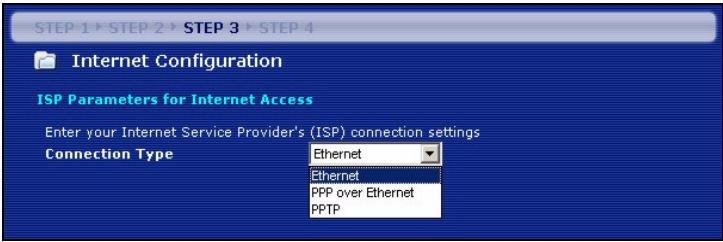

DEUTSCH • Kann der Assistent den Verbindungstyp nicht ermitteln, wählen Sie aus dem Listenfeld des nachfolgenden Fensters den Verbindungstyp manuell aus. Informationen dazu erhalten Sie von Ihrem Internetdienstanbieter.

Wenn Ihnen Zugangseinstellungen für das Internet vorgegeben wurden, geben Sie diese in die folgenden Felder ein. Anderenfalls werden die Standardeinstellungen belassen. Klicken Sie auf Next (Weiter).

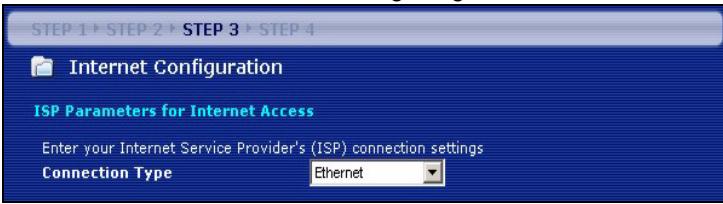

Ethernet-Verbindung Wählen Sie als WAN-Verbindungstyp die Option Ethernet, und klicken Sie auf Next (Weiter), um zum nächsten Abschnitt 3.4 zu gelangen.

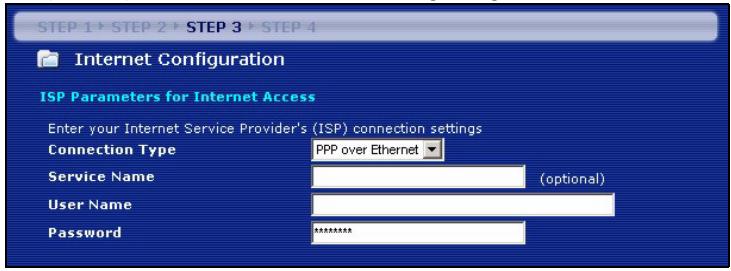

PPPoE-Verbindung 1 Wählen Sie als WAN-Verbindungstyp PPPoE. 2 Geben Sie bei Servicename (Dienstname) einen Dienstnamen ein (falls Sie diesen von Ihrem Internetdienstanbieter erhalten haben), bei User Name (Benutzername) Ihren

DEUTSCH Benutzernamen und bei Password (Kennwort) Ihr Kennwort ein. Klicken Sie auf Next (Weiter), um zum Abschnitt 3.4 zu gelangen.

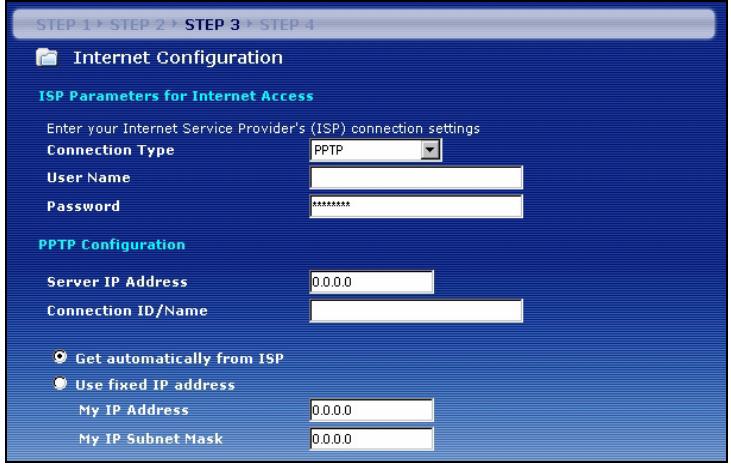

PPTP-Verbindung 1 Wählen Sie als Ihren WAN-Verbindungstyp PPTP. 2 Geben Sie bei User Name (Benutzername) Ihren Benutzernamen und bei Password (Kennwort) Ihr Kennwort ein. 3 Geben Sie eine PPTP Server IP-Adresse ein. 4 Geben Sie bei Connection ID/Name (Verbindungs-ID/Name) eine Verbindungs-ID oder einen Verbindungsnamen ein (wenn vorhanden). 5 Wählen Sie Get automatically from your ISP (Automatisch vom Internetdienstanbieter laden), wenn Sie von Ihrem Internetdienstanbieter keine feste PPTP IP-Adresse zugewiesen bekommen haben. 6 Wenn Ihr Internetdienstanbieter Ihnen eine feste PPTP IP-Adresse zugewiesen hat, wählen Sie Use fixed IP address (Feste IP-Adresse verwenden), um dem NBG420N eine feste und einmalige PPTP IP-Adresse und Subnetzmaske zu geben. 7 Klicken Sie auf Next (Weiter), um zum Abschnitt 3.4 zu gelangen.

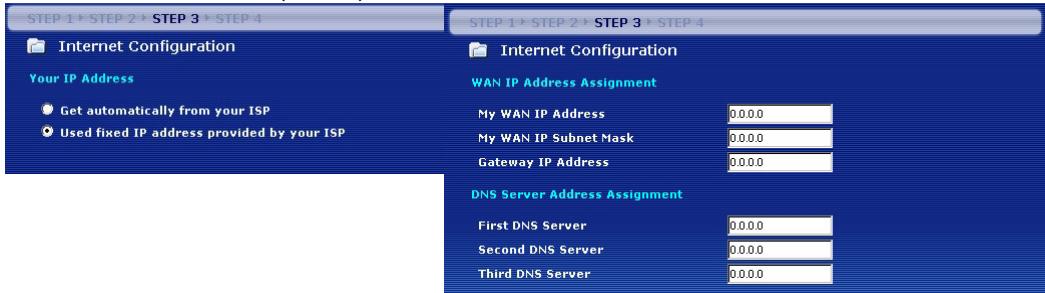

3.4 WAN IP-Adresse • Wählen Sie Get automatically from your ISP (Automatisch vom Internetdienstanbieter laden), wenn Ihnen Ihr Internetdienstanbieter keine feste IP-Adresse zugewiesen hat. Klicken Sie auf Next (Weiter), um zum Abschnitt 3.5 zu gelangen. • Wenn Ihnen Ihr Internetdienstanbieter eine feste IP-Adresse zugewiesen hat, 1 Wählen Sie Use fixed IP address provided by your ISP (Vom Internetdienstanbieter zugewiesene, feste IP-Adresse verwenden). Klicken Sie auf Next (Weiter). 2 Geben Sie im nächsten Fenster die WAN IP-Adresse, die WAN IP Subnet-Mask und die Gateway-IP-Adresse ein, die Sie von Ihrem Internetdienstanbieter erhalten haben. Wurden Ihnen DNS-Servereinstellungen vorgegeben, geben Sie diese in die entsprechenden Felder ein. Anderenfalls werden die Standardeinstellungen belassen. Klicken Sie auf Next (Weiter).

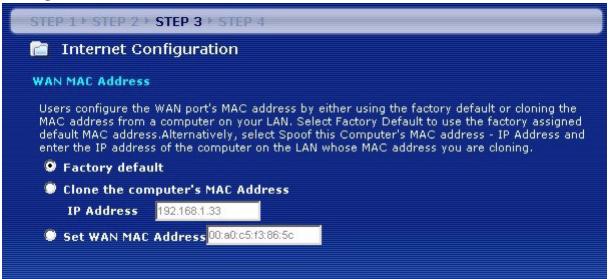

3.5 MAC-Adresse des WAN Eine MAC-Adresse ist eine Nummer, die ein Gerät in jedem Netzwerk eindeutig identifiziert. Konfigurieren Sie die MAC-Adresse des WAN-Ports entweder mit den Standardeinstellungen oder "klonen" Sie die MAC-Adresse eines Computers Ihres LAN. Standardmäßig verwendet der NBG420N die werkseitig zugewiesene MAC-Adresse, um sich selbst im WAN zu identifizieren. • Wählen Sie Factory Default (Standardwerte), um die werkseitig festgelegte StandardMAC-Adresse zu verwenden. • Wählen Sie Clone the Computer’s MAC Address (MAC-Adresse des Computers klonen), um die MAC-Adresse eines Computers im LAN zu klonen. Geben Sie die IPAdresse des Computers mit der MAC-Adresse ein, die geklont werden soll. Es wird empfohlen, die MAC-Adresse eines Computers im LAN zu kopieren, auch wenn Ihr Internetdienstanbieter gegenwärtig keine Authentifizierung der MAC-Adresse erfordert.

DEUTSCH • Wählen Sie Set WAN MAC Address (WAN-MAC-Adresse einstellen), und geben Sie die gewünschte MAC-Adresses ein.

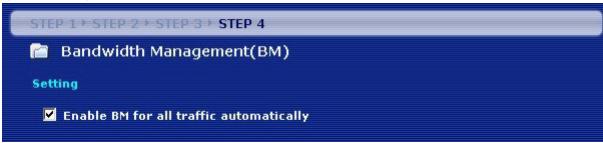

3.6 Bandbreitenverwaltung Wählen Sie Enable BM for all traffic automatically (BM automatisch für den gesamten Verkehr einschalten), damit der NBG420N den Datenverkehr entsprechend der Verwendung zu prioritisiert. Z. B. hat Video-Streaming eine höhere Priorität als E-Mails. Wenn Sie sich nicht sicher sind, lassen Sie diese Funktion deaktiviert. Klicken Sie auf Next (Weiter).

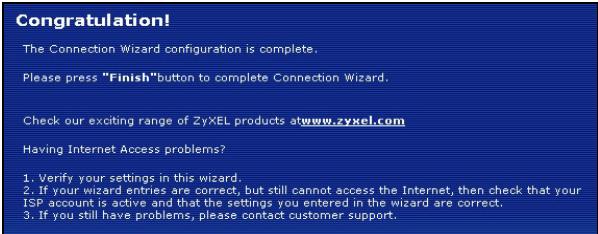

3.7 Setup abgeschlossen 1 Klicken Sie auf Apply (Übernehmen), um die Änderungen im nächsten Fenster des Assistenten zu speichern. 2 Klicken Sie im folgenden Fenster auf Finish (Fertig stellen), um den Setup-Assistenten zu beenden.

3 Herzlichen Glückwunsch. Öffnen Sie einen Internetbrowser (z. B. Internet Explorer), um die gewünschte Website aufzurufen.

DEUTSCH V Wenn Sie keine Verbindung zum Internet herstellen können, während der Computer an einem der LAN-Anschlüsse des NBG420N angeschlossen ist, prüfen Sie die Anschlüsse. Schalten Sie dann den NBG420N aus und nach einigen Sekunden wieder ein. Wenn dadurch das Problem nicht behoben ist, starten Sie erneut den Assistenten. Achten Sie auf die korrekte Eingabe der Daten. Wenn Sie ein neues Internetkonto verwenden, stellen Sie bei Ihrem Internetdienstanbieter sicher, dass es aktiv ist. Weitere Lösungsmöglichkeiten finden Sie im Abschnitt Problembeseitigung des Benutzerhandbuchs.

4 Einrichten eines Drahtlosnetzwerks Mit der WPS-Funktion (Wi-Fi Protected Setup) können Sie Drahtlosgeräte zu Ihrem Drahtlosnetzwerk hinzufügen. Die anderen Drahtlosgeräte müssen auch WPS unterstützen. Wenn auf Ihren Drahtlosgeräten das WPS-Logo zu sehen ist (siehe rechts), können Sie Ihr Drahtlosnetzwerk mittels WPS komfortabel einrichten. Eine Beschreibung dazu finden Sie in Abschnitt 4.1. Wenn auf Ihren Drahtlosgeräten das WPS-Logo nicht angezeigt wird, gehen Sie zu Abschnitt 4.2, um das Drahtlosnetzwerk manuell einzustellen.

4.1 Einrichten des Drahtlosnetzwerks mittels WPS Führen Sie bitte die folgenden Schritte aus, um Ihr Drahtlosnetzwerk mittels WPS einzurichten: 1 Setzen Sie ein WPS-aktiviertes Gerät in die Reichweite des NBG420N.

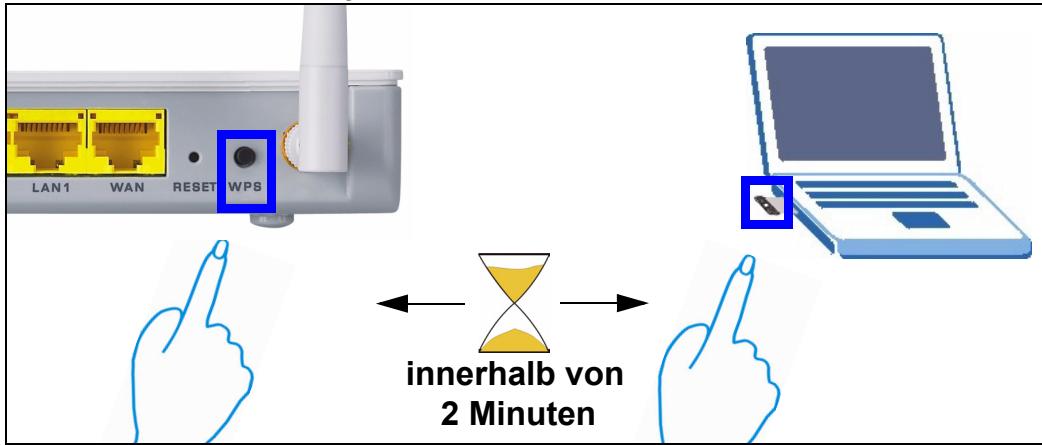

DEUTSCH 2 Drücken Sie an beiden Geräten die WPS-Taste. Dabei ist es egal, welche Taste Sie zuerst drücken. Jedoch muss die zweite Taste spätestens zwei Minuten nach dem Drücken der ersten Taste gedrückt werden.

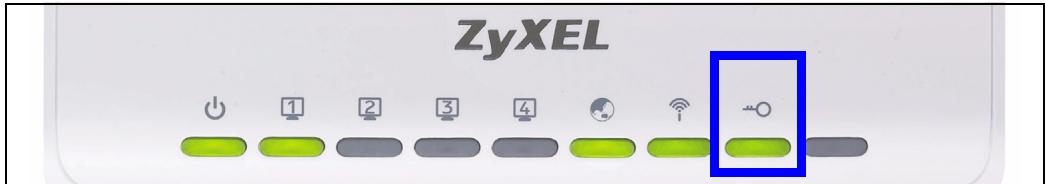

innerhalb von 2 Minuten 3 Beim NBG420N befindet sich die WPS-Taste auf der Gehäuserückseite. Eine weitere WPS-Taste ist im Web-Konfigurator zu finden, mit dem der NBG420N verwaltet wird. Andere WPS-aktivierte Geräte haben mindestens eine WPS-Taste dieser Art. 4 Die WPS-LED ( leuchten.

) am NBG420N blinkt einige Sekunden lang und beginnt dann zu

5 Prüfen Sie, ob Ihre Geräte angeschlossen sind, indem Sie versuchen, mit einem an den NBG420N angeschlossenen Gerät eine Verbindung zum Internet herzustellen. Ist dieses möglich, war die WPS-Verbindung erfolgreich. 6 Wenn Sie weitere WPS-aktivierte Geräte an das Drahtlosnetzwerk anschließen möchten, drücken Sie am NBG420N und am nächsten WPS-aktivierten Gerät auf die WPS-Taste. Herzlichen Glückwunsch! Über Ihren NBG420N besteht nun eine gesicherte, drahtlose Verbindung zum Internet.

4.2 Manuelles Einrichten eines Drahtlosnetzwerks Sie können jetzt drahtlos die Verbindung zum NBG420N herstellen und auf das Internet zugreifen. Sie benötigen den Netzwerknamen (SSID) und den PSK-Schlüssel, wenn Sie im vorherigen Abschnitt einen entsprechenden Schlüssel festgelegt haben. Wie die Verbindung hergestellt wird, wird hier am Beispiel Windows XP beschrieben. 27

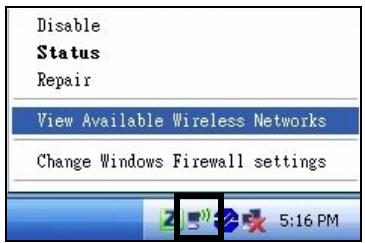

DEUTSCH 1 Klicken Sie mit der rechten Maustaste auf das Drahtlosadaptersymbol, das in der rechten unteren Ecke des Computerbildschirms angezeigt wird. Klicken Sie auf View Available Wireless Networks (Verfügbare drahtlose Netzwerke anzeigen).

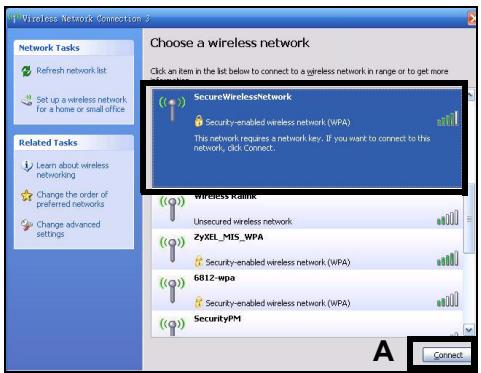

2 Wählen Sie die SSID aus, die Sie dem NBG420N gegeben haben, und klicken Sie auf Connect (Verbinden) (A). Die SSID "SecureWirelessNetwork" ist hier nur als Beispiel angegeben.

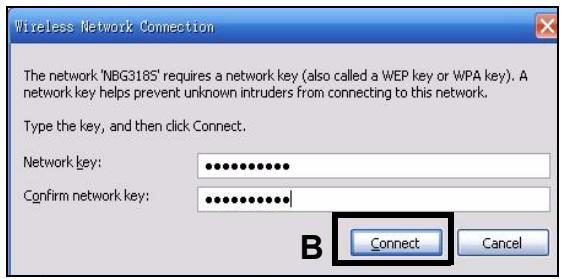

A 3 Wenn Sie einen Sicherheitsschlüssel festgelegt haben, müssen Sie zum Zugriff auf dieses gesicherte Netz nun ein Kennwort eingeben. Geben sie den gleichen Pre-Shared Key (PSK-Schlüssel) ein, den Sie im vorhergehenden Abschnitt eingerichtet haben, und klicken Sie auf Connect (Verbinden) (B).

• Es kann einige Minuten dauern, bis der Computer die Verbindung zum Drahtlosnetzwerk hergestellt hat. 4 Sobald die Verbindung besteht, wird diese oder eine ähnliche Meldung angezeigt. Herzlichen Glückwunsch! Jetzt können Sie über Ihren NBG420N eine drahtlose Verbindung zum Internet herstellen.

DEUTSCH V Wenn Sie drahtlos keine Verbindung zum NBG420N herstellen können, prüfen Sie, ob Sie die richtige SSID und den richtigen Schlüssel eingegeben haben. Wenn das nicht hilft, prüfen Sie, ob der Netzwerkadapter aktiviert ist, indem Sie auf das Netzwerkadaptersymbol und dann auf Enable (Aktivieren) klicken. Weitere Hinweise finden Sie im Benutzerhandbuch.

Schritte zum Ansehen von Produktzertifizierung(en) 1 Zu www.zyxel.de. 2 Wählen Sie auf der ZyXEL-Homepage aus der Drop-down-Liste Ihr Produkt aus, um zur entsprechenden Produktseite zu gelangen. 3 Wählen Sie auf dieser Seite die gewünschte Zertifizierung aus.
