NBG4115 - Drahtloser Router ZYXEL - Kostenlose Bedienungsanleitung

Produkttyp	WLAN-Router
Marke	ZYXEL
Modell	NBG4115
Abmessungen (L x B x H)	Ca. 190 x 130 x 35 mm
Gewicht	Ca. 300 g
Stromversorgung	Netzadapter 12 V DC, 1 A
Netzwerkschnittstelle	1 WAN-Port 10/100 Mbps, 4 LAN-Ports 10/100 Mbps
WLAN-Standard	IEEE 802.11 b/g/n (bis zu 150 Mbps)
Hauptfunktionen	Internetverbindung mit Assistent, 3G-Unterstützung über USB, WPS, NetUSB (Freigabe von USB-Geräten)
WLAN-Sicherheit	WEP, WPA, WPA2-PSK, MAC-Filter
Konfiguration	Über Weboberfläche http://192.168.1.1, Standardpasswort: 1234
Antennen	2 interne Antennen (oder extern je nach Version)
USB-Anschluss	1 USB 2.0-Anschluss zur Freigabe von Geräten oder 3G-Modem
Tasten	WPS-Taste, Reset-Taste
Pflege und Reinigung	Vor der Reinigung vom Netz trennen, mit einem weichen, trockenen Tuch reinigen, keine Lösungsmittel verwenden
Sicherheit	An einem gut belüfteten Ort aufstellen, Feuchtigkeit und Wärmequellen vermeiden
Ersatzteile und Reparierbarkeit	Netzadapter, Antennen, Ethernet-Kabel; Reparatur durch Fachmann empfohlen
Garantie	2 Jahre (vorbehaltlich der Bedingungen des Verkäufers)

Häufig gestellte Fragen - NBG4115 ZYXEL

Wie greife ich auf die Konfigurationsoberfläche des Routers NBG4115 zu?

Öffnen Sie einen Webbrowser und geben Sie die Standard-IP-Adresse http://192.168.1.1 ein. Geben Sie das Standardpasswort 1234 ein und ändern Sie es so schnell wie möglich.

Das Standardpasswort funktioniert nicht, was tun?

Führen Sie einen Werksreset durch, indem Sie die Reset-Taste etwa 10 Sekunden lang gedrückt halten. Die Einstellungen werden auf die Standardwerte zurückgesetzt: IP 192.168.1.1 und Passwort 1234.

Wie richte ich eine Internetverbindung über den Assistenten ein?

Melden Sie sich an der Weboberfläche an und wählen Sie den Modus Wizard (Assistent). Folgen Sie den Schritten, um den Systemnamen, die SSID, den Sicherheitstyp und den von Ihrem ISP bereitgestellten Verbindungstyp einzugeben.

Kann ich ein 3G-USB-Modem mit diesem Router verwenden?

Ja, schließen Sie das 3G-Modem an den USB-Anschluss an. Wählen Sie im Assistenten den Verbindungstyp Mobile 3G und geben Sie die PIN (falls erforderlich), den APN, die Rufnummer, den Benutzernamen und das Passwort Ihres Anbieters ein.

Wie verbinde ich ein Gerät über WPS?

Drücken Sie die WPS-Taste am Router NBG4115 (die WLAN-LED blinkt). Drücken Sie innerhalb von 2 Minuten die WPS-Taste Ihres kompatiblen Geräts (z. B. NWD-270N-Adapter). Die WLAN-LED leuchtet dauerhaft, wenn die Verbindung hergestellt ist.

Was ist die NetUSB-Funktion und wie verwende ich sie?

NetUSB ermöglicht die gemeinsame Nutzung von USB-Geräten (Drucker, Scanner, Fax), die an den Router angeschlossen sind, mit allen Computern im Netzwerk. Installieren Sie die mitgelieferte Software von der CD, um diese Funktion zu aktivieren.

Wie ändere ich das Admin-Passwort?

Gehen Sie in der Weboberfläche zu den Einstellungen System oder Administration. Geben Sie das alte Passwort ein, dann das neue und bestätigen Sie. Speichern Sie die Änderungen.

Was tun, wenn der Router keine IP-Adresse von meinem ISP erhält?

Überprüfen Sie, ob das Ethernet-Kabel richtig am WAN-Port angeschlossen ist. Stellen Sie sicher, dass der Verbindungstyp (PPPoE, DHCP usw.) korrekt ist. Kontaktieren Sie ggf. Ihren ISP.

Wie setze ich den Router auf die Werkseinstellungen zurück?

Schließen Sie den Router an und warten Sie, bis er vollständig hochgefahren ist. Drücken Sie mit einer Büroklammer die Reset-Taste etwa 10 Sekunden lang. Lassen Sie los, wenn die Power-LED blinkt. Alle Einstellungen werden gelöscht.

Welche LED-Anzeigen gibt es am NBG4115?

Die Haupt-LEDs: Power (Stromversorgung), WAN (Internetverbindung), LAN 1-4 (Ethernet-Anschlüsse), WLAN (drahtloses Netzwerk), WPS (WPS-Verbindung wird hergestellt), USB (USB-Gerät).

BEDIENUNGSANLEITUNG NBG4115 ZYXEL

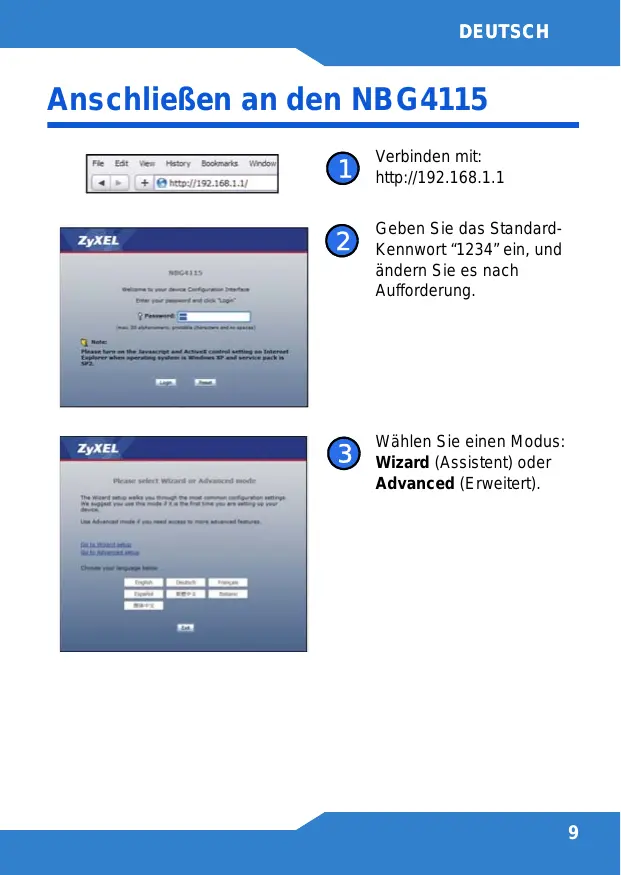

Anschlieben an den NBG4115

1 Verbinden mit: http://192.168.1.1

Geben Sie das Standard-Kennwort "1234" ein, und ändern Sie es nach Aufforderung.

Wahlen Sie einen Modus: Wizard (Assistent) oder Advanced (Erweitert).

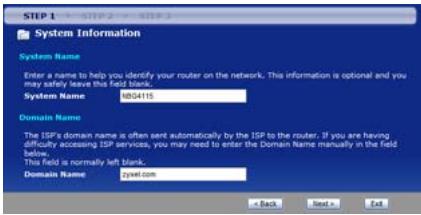

Einrichten der Internetverbindung

Schlieben Sie das Gerät an den NBG4115, und wahlen Sie den Modus Wizard (Assistent):

System Name (Systemname): Geben Sie bis zu 30 Zeichen als Namer für das Gerät ein.

Domain Name (Domainname):
Lassen Sie diese Feld frei,
wenn Ihr den
Internetdienstanbieter keinen
Namen mitgeteilt hat.

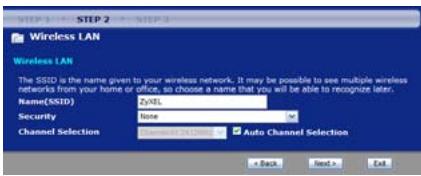

Name (SSID): Geben Sie die bis zu 30 Zeichen des Netzwerknamens ein, wie er anderen Drahtlosgeräten angezeigt wird.

Security (Sicherheit): Wahlen Sie einen Sicherheitstyp. Die hier gewählt Option muss u.U. weiter konfiguriert worden.

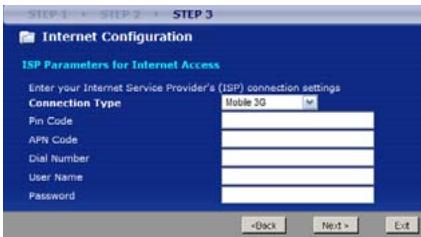

Connection Type (Verbindungstyp): Legen Sie fest, wie die Verbindung zum Internet hergestellt werden soll. These Information erhalten Sie von Ihrem Internetdienstanbieter. Die angezeigten Optionen hangen vom gewährten Verbindungstyp ab.

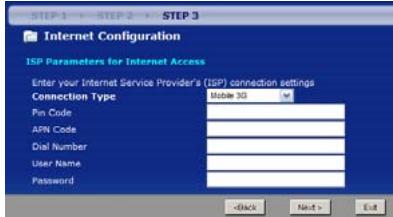

Einrichten der 3G-Verbindung

Konfigurieren Sie bei Schritt 3 des Assistenten folgenden:

• Connection Type (Verbindungstyp) - Wahlen Sie Mobile 3G.
• PIN Code (PIN-Code) - Geben Sie die 4-stellige PIN-Nummer (Personal Identification Number) der SIM-Karte Ihres 3G-Geräts ein.
• APN Code (APN-Code) - Geben Sie den APN-Namen (Access Point Name) des 3G-Netzwerks ein, zu dem Sie die Verbindung herstellen möchten.
• Dial Number (Einwahlnummer) - Geben Sie die Einwahlnummer ein, mit der Sie sich bei Ihrlem 3G-Konto anmelden können.
• User Name (Benutzername) und Password (Kennwort) - Geben Sie die bis zu 50 alphanumeric Zeichen für den Benutzernamen und das Kennwort Ihr's 3G-Kontos ein.

Hinweis: Wenn Sie mit dem NB4115 ein USB 3G-Gerät verwenden, erfolgen alle ein- und abgehenden WAN-Verbindungen darüber und nicht über den WAN-Port.

Einrichten einer WPS-Verbindung

1 Stellen Sie alle Geräte, die angeschlossen werden sollen, nahe beieinander.
2 Drucken Sie auf die WPS-Taste des NBG4115.

Die WLAN-LED blinkt.

3 Drucken Sie innerhalb von 2 Minuten, nachdem Sie auf die Taste des NBG4115 gedrückt haben, auf die WPS-Taste eines kompatiblen Geräts (z.B. des NWD-270N).

Sobald die Verbindung besteht, leuchtet die WLAN-LED des NBG4115 dauerhaft.

Weitere Informationen zu den in dieser Benutzerhandbuch beschreibenben Funktionen finden Sie auf der mitgelieferten CD.

Mit NetUSB können Sie mit USB-Geräten, die über das LAN direkt an den NBG4115 angeschlossen sind, so arbeiten, als waren sie direkt an den Computer angeschlossen.

Auf diese Weise konnen USB-Geräte wie Drucker (A), Faxgeräte (B) und Scanner (C) von allen Personen verwendet werden, die über das Netzwerk angeschlossen sind.
