MANUALE UTENTE NBG-460N ZYXEL

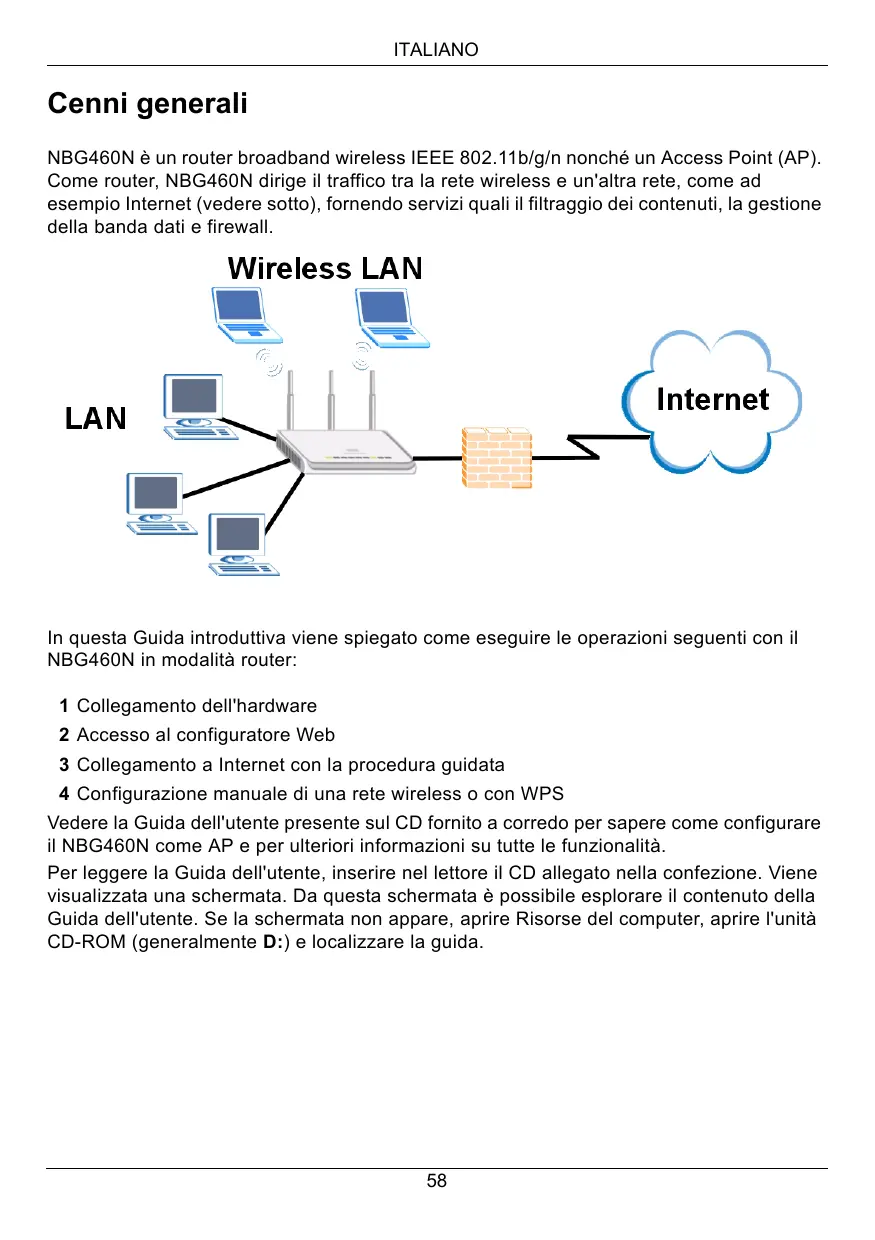

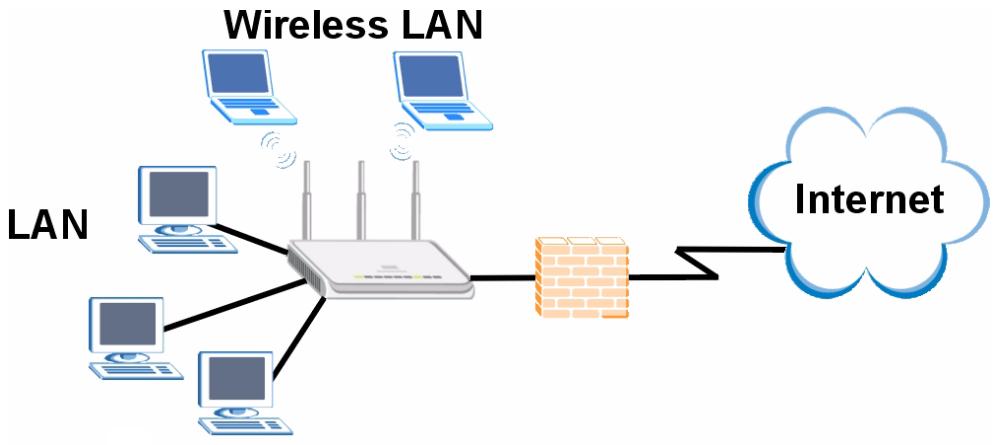

ITALIANO Cenni generali NBG460N è un router broadband wireless IEEE 802.11b/g/n nonché un Access Point (AP). Come router, NBG460N dirige il traffico tra la rete wireless e un'altra rete, come ad esempio Internet (vedere sotto), fornendo servizi quali il filtraggio dei contenuti, la gestione della banda dati e firewall.

In questa Guida introduttiva viene spiegato come eseguire le operazioni seguenti con il NBG460N in modalità router: 1 Collegamento dell'hardware 2 Accesso al configuratore Web 3 Collegamento a Internet con la procedura guidata 4 Configurazione manuale di una rete wireless o con WPS Vedere la Guida dell'utente presente sul CD fornito a corredo per sapere come configurare il NBG460N come AP e per ulteriori informazioni su tutte le funzionalità. Per leggere la Guida dell'utente, inserire nel lettore il CD allegato nella confezione. Viene visualizzata una schermata. Da questa schermata è possibile esplorare il contenuto della Guida dell'utente. Se la schermata non appare, aprire Risorse del computer, aprire l'unità CD-ROM (generalmente D:) e localizzare la guida.

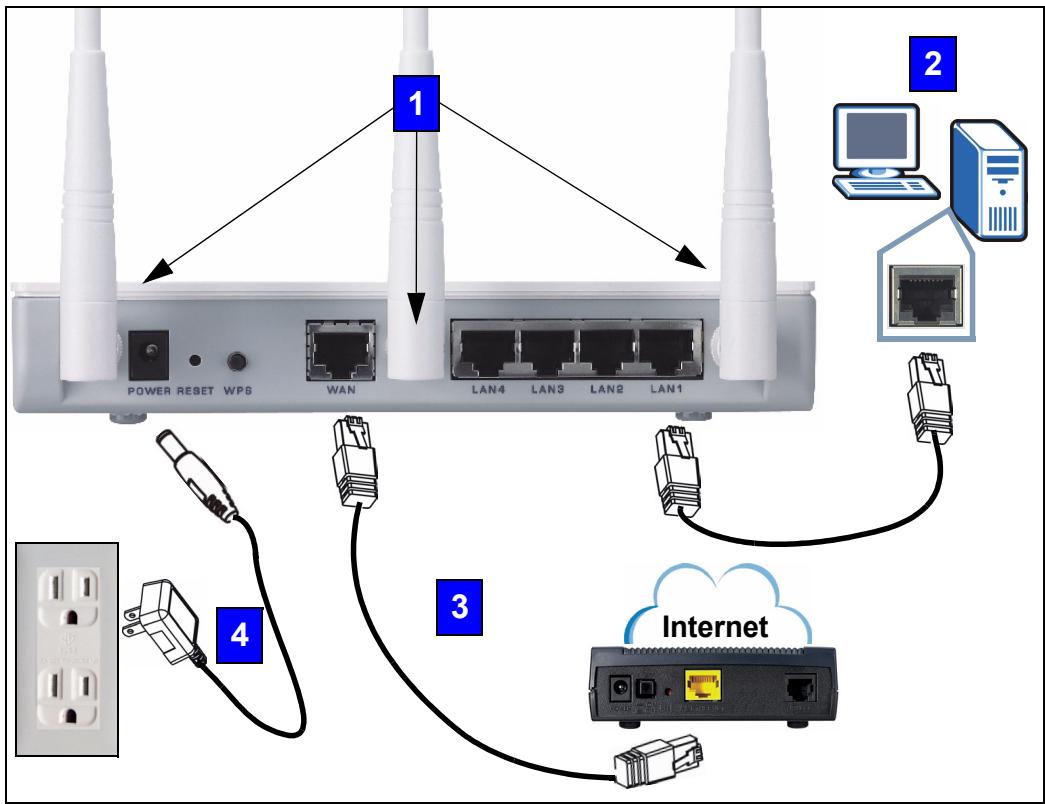

Di seguito sono illustrati i collegamenti hardware per l'installazione iniziale.

Antenne Collegare le antenne agli appositi connettori, avvitandole saldamente e rivolgendole verso l'alto.

LAN Collegare il computer a una porta LAN tramite il cavo Ethernet giallo presente nella confezione.

WAN Collegare il modem alla porta WAN utilizzando il cavo fornito a corredo del modem.

Collegamento dell'alimentazione Utilizzare il cavo di alimentazione fornito a corredo per collegare l'ingresso POWER a una sorgente di alimentazione appropriata.

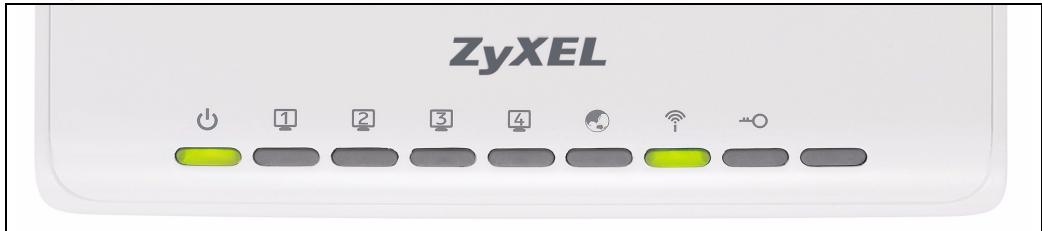

ITALIANO I LED Osservare i LED (spie luminose). Quando si collega l'alimentazione, il LED PWR ( lampeggia e poi resta acceso quando l'unità è pronta. I LED LAN ( ) e WAN ( corrispondenti sono corretti.

) si accendono quando i collegamenti

VSescollegare un LED non si accende, controllare i collegamenti. Se il problema persiste, NBG460N dall'alimentazione, attendere qualche secondo e poi riaccenderlo.

2 Accesso allo strumento di configurazione Web Informazioni di accesso predefinite Indirizzo IP

Password di amministratore

1 Aprire un browser Internet, come ad esempio Internet Explorer. Immettere l'indirizzo “http://192.168.1.1” come raffigurato sotto.

ITALIANO 2 Viene visualizzata la finestra Password. Immettere la password (quella predefinita è “1234”) e scegliere Login (accedi).

V Se la schermata di login non viene visualizzata, verificare che il computer sia configurato per ottenere un indirizzo IP dinamico. Se il problema persiste, controllare le impostazioni di sicurezza del browser (vedere l'appendice nella Guida dell'utente per le informazioni su entrambi i suggerimenti).

3 Modificare la password nella schermata seguente e fare clic su Apply (applica). 4 Scegliere Go to Wizard setup (vai a configurazione guidata) per configurare NBG460N la prima volta.

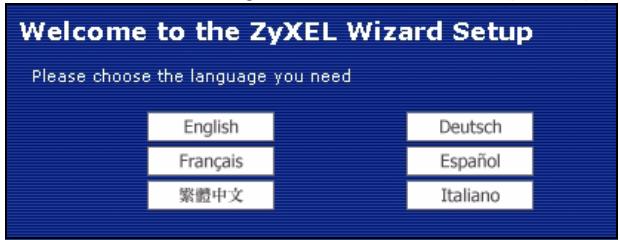

3 Configurazione guidata connessione 1 Seleziona una lingua. Fare clic su Next (avanti).

2 Scegliere Next (avanti) nella schermata successiva per procedere con la Connection Wizard (connessione guidata).

Immettere le informazioni e i parametri Internet esattamente come sono stati forniti dal proprio ISP nelle diverse schermate della procedura guidata. Scegliere Next (avanti) per continuare oppure Back (indietro) per tornare alla schermata precedente. Facendo clic su Back (indietro) le informazioni presenti nella schermata corrente vengono perse.

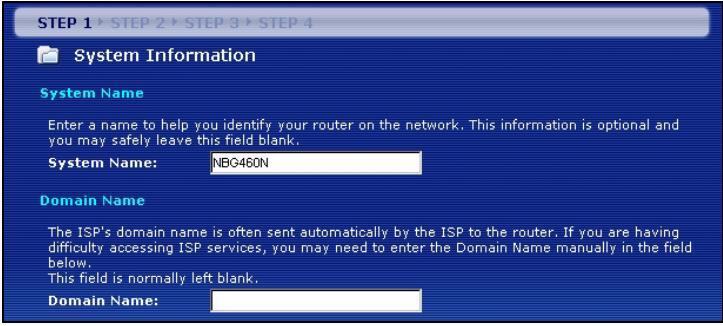

3.1 Informazioni sul sistema Questa schermata è opzionale. È unicamente possibile fare clic su Next (avanti).

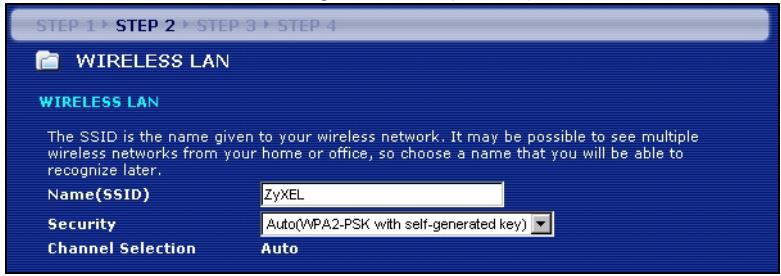

3.2 LAN Wireless Configurare NBG460N per supportare una rete wireless seguendo la procedura seguente 1 Immettere un Name (SSID, nome della rete) univoco per identificare il NBG460N sulla LAN wireless.

ITALIANO 2 Selezionare Auto per utilizzare automaticamente WPA-PSK, che fornisce un elevato livello di sicurezza. Vedere la Guida dell'utente per informazioni sulle altre tipologie di sistemi di sicurezza. Scegliere Next (avanti).

3 Annotare la chiave di sicurezza visualizzata nella schermata popup. I computer sulla rete wireless avranno bisogno di questa chiave di sicurezza per accedere al NBG460N. Per la chiave di sicurezza viene fatta distinzione tra maiuscole e minuscole, quindi ad esempio "BCD" è diverso da "bcd".

Annotare la chiave di sicurezza, Name (SSID), Security (sicurezza) e Channel Selection (selezione canale) per poterli utilizzare in seguito affinché NBG460N e gli altri dispositivi presenti nella rete wireless possano utilizzare le stesse impostazion.

4 Fare clic su OK per continuare.

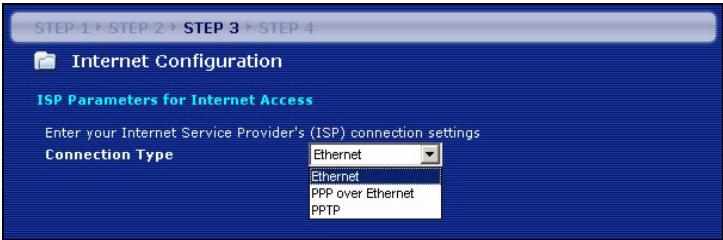

3.3 Collegamento WAN Può essere necessario attendere qualche minuto mentre la procedura guidata tenta di rilevare quale tipo di connessione WAN (Ethernet, PPPoE o PPTP) si sta utilizzando.

• Se la procedura guidata rileva il tipo di connessione, attenersi alla procedura che segue corrispondente al tipo di connessione. • Se la procedura guidata non riesce a rilevare un tipo di connessione, è necessario selezionare questo dato dall'elenco a discesa nella schermata che segue. Se non si conosce il tipo di connessione da utilizzare, controllare i dati con il proprio ISP.

Se sono state fornite le impostazioni di accesso Internet, immettere i campi seguenti. In caso contrario, lasciare le impostazioni predefinite e fare clic su Next (Avanti).

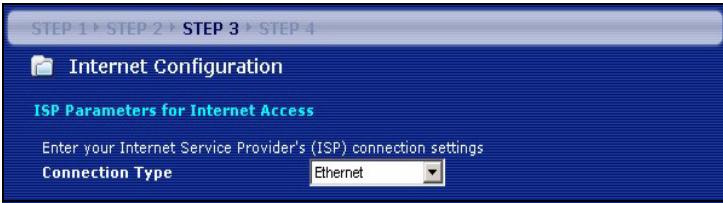

Collegamento Ethernet Scegliere Ethernet come tipo di connessione WAN e fare clic su Next (avanti) per passare alla sezione 3.4.

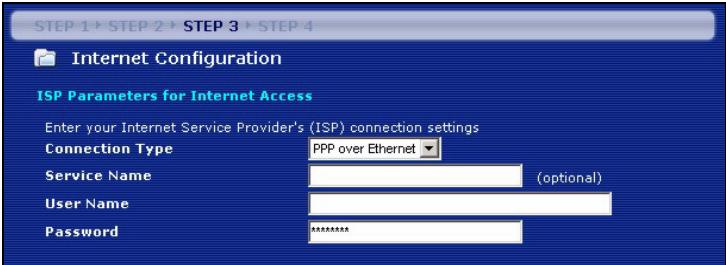

Collegamento PPPoE 1 Selezionare PPPoE come tipo di connessione WAN. 2 Immettere un Service Name (nome del servizio, se l'ISP ne ha fornito uno), User Name (nome utente) e Password. Scegliere Next (avanti) per passare alla sezione 3.4.

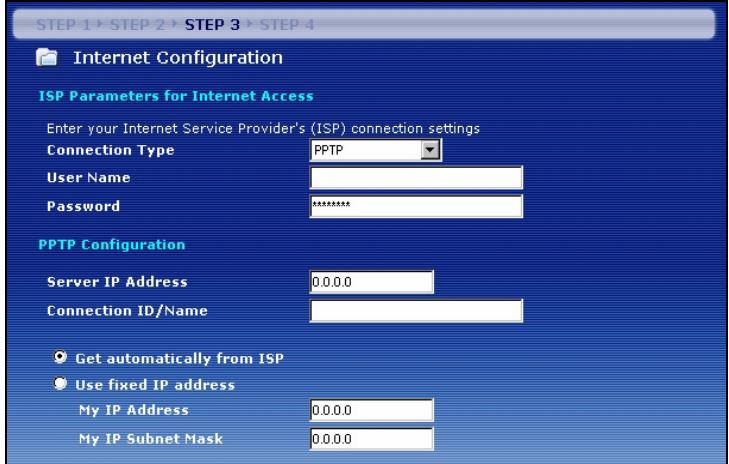

Collegamento PPTP 1 Selezionare PPTP utilizzando il tipo di connessione WAN. 64

ITALIANO 2 Immettere User Name (nome utente) e Password. 3 Immettere un Server IP Address (indirizzo IP del server) PPTP. 4 Immettere Connection ID/Name (identificativo connessione/nome, se forniti dall'ISP). 5 Se l'ISP non ha assegnato un indirizzo IP PPTP fisso, selezionare Get automatically from ISP (ottieni automaticamente dall'ISP). 6 Se l'ISP ha assegnato un indirizzo IP PPTP statico, selezionare Use fixed IP address (usa indirizzo IP statico) per assegnare a NBG460N un indirizzo IP PPTP statico univoco e una maschera di subnet. 7 Scegliere Next (avanti) per passare alla sezione 3.4.

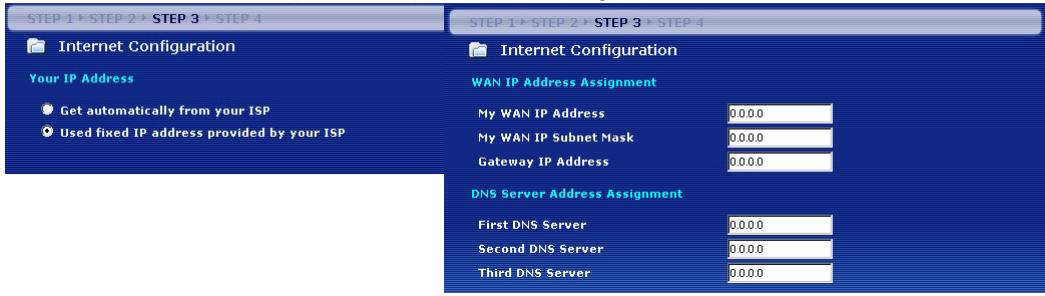

3.4 Indirizzo IP della WAN • If yourSe l'ISP non ha assegnato un indirizzo IP statico, selezionare Get automatically from your ISP (ottieni automaticamente dall'ISP) e scegliere Next (avanti) per passare alla sezione 3.5. • Se l'ISP ha fornito un indirizzo IP statico: 1 Selezionare Use fixed IP address provided by your ISP (utilizza indirizzo IP statico fornito dall'ISP). Fare clic su Next (avanti). 2 Nella schermata successiva immettere il WAN IP address (indirizzo IP della WAN), la WAN IP Subnet Mask (maschera di subnet relativa all'IP della WAN) e l'indirizzo IP del gateway forniti dall'ISP.

ITALIANO Se sono stati fornite impostazioni relative al server DNS, inserirle nei campi relativi. In caso contrario lasciare le impostazioni predefinite e scegliere Next.

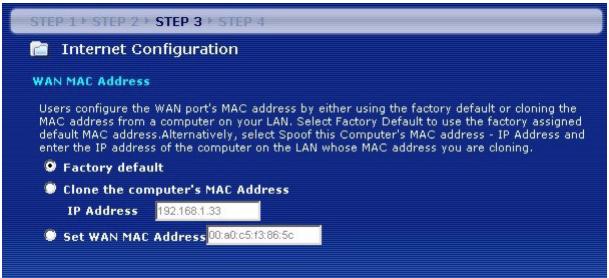

3.5 Indirizzo MAC WAN Un indirizzo MAC è un numero che identifica in modo univoco un dispositivo su una rete qualsiasi. Configurare l'indirizzo MAC della porta WAN utilizzando l'indirizzo MAC predefinito assegnato in fabbrica al dispositivo oppure clonando l'indirizzo MAC di un computer della LAN. Per impostazione predefinita, NBG460N utilizza l'indirizzo MAC assegnato dalla fabbrica per identificarsi sulla WAN. • Selezionare Factory Default (predefinito di fabbrica) per utilizzare l'indirizzo MAC predefinito assegnato dalla fabbrica. • Selezionare Clone the Computer’s MAC Address (clona indirizzo MAC del computer) per clonare l'indirizzo MAC di un computer della LAN. Digitare l'indirizzo IP del computer di cui si intende clonare l'indirizzo MAC. È consigliabile clonare l'indirizzo MAC di un computer della LAN anche se l'ISP non richiede autenticazione dell'indirizzo MAC. • Selezionare Set WAN MAC Address (imposta indirizzo MAC della WAN) e immettere l'indirizzo MAC da utilizzare.

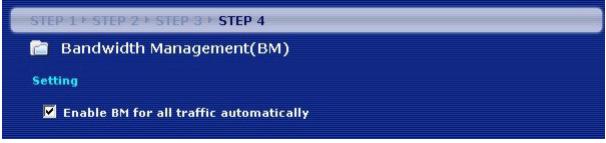

3.6 La gestione della banda dati Selezionare Enable BM for all traffic automatically (abilita gestione automatica della banda per tutto il traffico) per lasciare che NBG460N gestisca le priorità del traffico a seconda della tipologia di dati. Ad esempio, lo streaming video potrebbe avere una priorità maggiore rispetto alla posta elettronica. Se non si è certi, lasciare l'opzione deselezionata. Scegliere Next (avanti).

3.7 Configurazione completata 1 Scegliere Apply (applica) per salvare le modifiche nella schermata successiva che appare nella procedura guidata. 2 Scegliere Finish (fine) nella schermata sotto per completare la configurazione guidata.

3 Congratulazioni! Aprire il browser, quale ad esempio Internet Explorer, per visitare un sito Web qualsiasi.

V Se non è possibile accedere a Internet quando il computer è connesso a una delle porte LAN del NBG460N, controllare i collegamenti. A questo punto spegnere il NBG460N, attendere qualche secondo e poi riaccenderlo. Se il problema persiste, eseguire nuovamente la configurazione guidata verificando in immettere correttamente le informazioni. Se si utilizza un nuovo account Internet, contattare il proprio ISP per verificare che sia attivo. Per altri suggerimenti, vedere la sezione di Risoluzione dei problemi della Guida dell'utente.

4 Configurazione di una rete wireless È possibile utilizzare Wi-Fi Protected Setup (WPS) per aggiungere dispositivi wireless alla propria rete wireless. Anche gli altri dispositivi wireless devono supportare WPS. Se i dispositivi wireless hanno il logo WPS (vedere figura), passare alla sezione 4.1 per utilizzare WPS per configurare la rete wireless. Se i dispositivi wireless non hanno il logo WPS, passare alla sezione 4.2 configurare la manualmente una rete wireless.

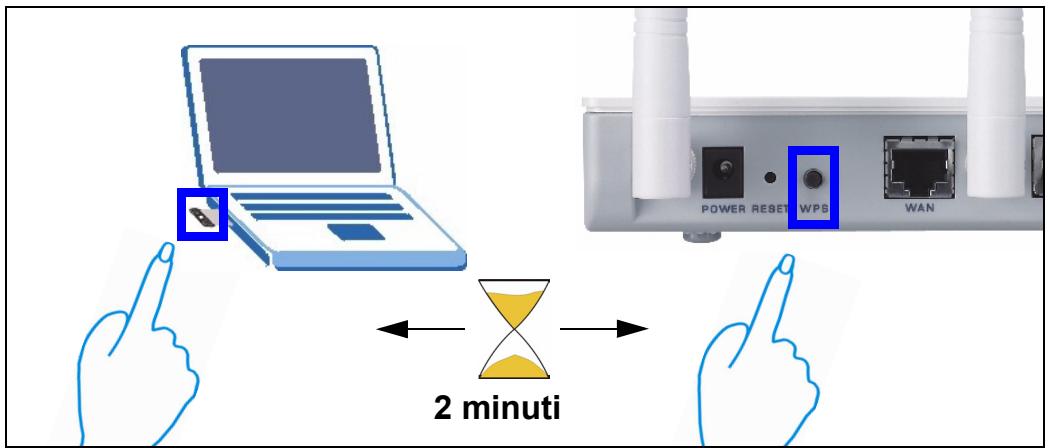

4.1 Configurazione della rete wireless con WPS Attenersi alla procedura seguente per configurare la rete utilizzando WPS. 1 Collocare un dispositivo compatibile WPS all'interno del campo d'azione dell'NBG460N. 2 Premere il pulsante WPS su entrambi i dispositivi. Non importa quale dei pulsanti viene premuto prima, occorre solo fare attenzione a premere il secondo pulsante entro due minuti dalla pressione del primo.

L'NBG460N ha il pulsante WPS localizzato sul suo involucro, ma un pulsante WPS è disponibile anche nello strumento di configurazione Web utilizzato per gestire l'NBG460N. Anche gli altri dispositivi WPS devono avere un pulsante WPS simile.

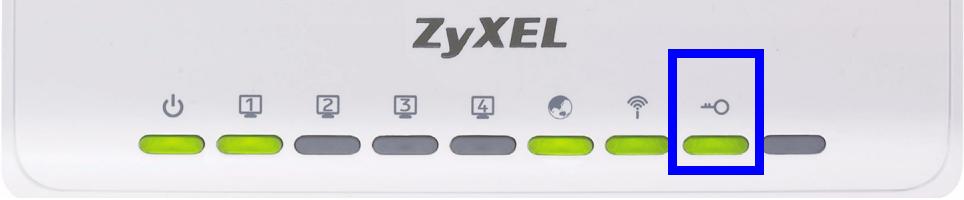

ITALIANO 3 Il LED WPS (

) sull'NBG460N lampeggia per qualche secondo e poi resta acceso.

4 Verificare che i dispositivi siano connessi provando ad accedere a Internet da un dispositivo collegato all'NBG460N. Se l'operazione riesce, la connessione WPS è funzionante. 5 Per aggiungere un altro dispositivo WPS alla rete wireless, premere il pulsante WPS sul NBG460N e sul dispositivo WPS successivo. Congratulazioni. Siete pronti per collegarvi a Internet wireless tramite l'NBG460N.

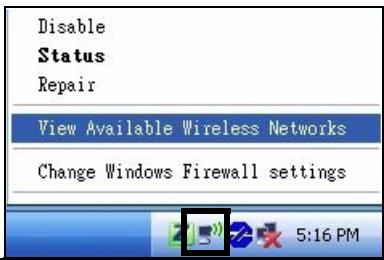

4.2 Configurazione manuale di una rete wireless È ora possibile connettersi all'NBG460N via connessione wireless e accedere a Internet. Se nella sezione precedente si è configurata la sicurezza, a questo punto occorre disporre del nome della rete (SSID) e della chiave di sicurezza Security Key. Di seguito viene illustrata la procedura di connessione (utilizzando Windows XP come esempio). 1 Fare clic con il pulsante destro del mouse sull'icona dell'adattatore wireless che appare in basso a destra della schermata del computer. Scegliere View Available Wireless Networks (visualizza reti wireless disponibili).

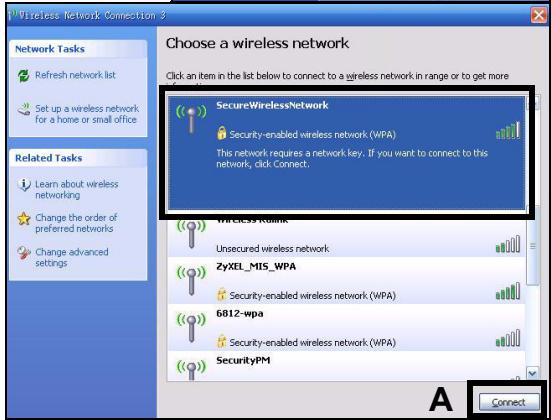

2 Selezionare il nome SSID fornito all'NBG460N e scegliere Connect (connetti) (A). Il SSID "SecureWirelessNetwork" presentato in questo documento è un esempio.

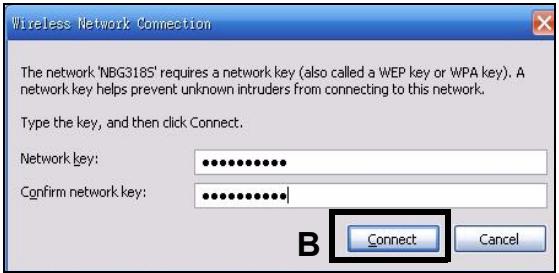

ITALIANO 3 Se è stata impostata la sicurezza wireless, viene richiesto di immettere una password. Immettere la chiave Pre-Shared Key impostata nella sezione precedente e scegliere Connect (B). • Il computer potrebbe impiegare alcuni minuti per connettersi alla rete wireless.

4 Se la connessione avviene con successo, viene visualizzato un messaggio simile al seguente. Congratulazioni. Siete pronti per collegarvi a Internet wireless tramite l'NBG460N.

V Se non è possibile connettersi wireless all'NBG460N, controllare di aver selezionato il SSID corretto e di aver immesso correttamente la chiave di sicurezza (Key). Se anche questo non funziona, assicurarsi che la scheda di rete sia attiva scegliendo l'icona dell'adattatore wireless e scegliendo Attiva. Vedere la Guida dell'utente per ulteriori suggerimenti.

Procedura per visualizzare le certificazioni di un prodotto 1 Visitare il sito www.zyxel.com. 2 Selezionare il prodotto dall'elenco di riepilogo a discesa nella Home Page di ZyXEL per passare alla pagina del prodotto in questione. 3 Selezionare da questa pagina la certificazione che si desidera visualizzare.
