MANUALE UTENTE MECABLITZ 45 CL-4 METZ

Premessa. 52
Informazioni tecniche importanti 53
Funzioni flash speciali 53
1. Per la nostra sicurezza 55
2. Preparazione del flash all'uso 55
2.1 Montaggio del flash sulla fotocamera 55
2.2 Alimentazione 56
2.3 Sostituzione delle batterie o dell'accumulatore 56
2.3.1 Sostituzione delle batterie 56
2.3.2 Funzionamento con accumulatori 56
2.3.3 Funzionamento con l'alimentatore 56
2.4 Accensione e spegnimento del flash 56
3. Modo flash TTL 56
4. Modo flash Auto 57
5. Modo flash Manuale 58
6. Lampo riflesso 58
6.1 Lampo riflesso con parabola ausiliaria attivata. 59
6.2 Lampo riflesso nei modi flash Auto e TTL 59
6.3 Lampo riflesso nel modo flash Manuale 59
7. Modalità Winder 59
8. Flash di schiarita in luce diurna 60
8.1 Flash di schiarita in modo Auto 60
8.2 Flash di schiarita in modo Manuale 60
8.3 Flash di schiarita in modo TTL 60
9. Indicatore di corretta esposizione (auto-check) 60
10. Illuminazione e diffusore grandangolare 61
11. Compensazioni dell'esposizione 61
11.1 Compensazione dell'esposizione in flash Auto 61
11.2 Compensazione dell'esposizione in flash TTL 61
12. Cura e manutenzione 61
13. Dati tecnici 62
14. Accessori opzionali 62

Premessa

Ci congratuliamo con Voi per l'acquisto di quello flash e Vi ringraziamo per la fiducia riposta nei prodotti METZ.

Comprendiamo il vostro desiderio di provare subito il vostro nuovo lampeggiatore. Prima di utilizzato, vi consiglio tuttavia di leggere con attenzione queste istruzioni: sare ben speso il tempo che trascorrerete ad approfondire questo manuale. Esso vi metterà infatti nelle condizioni di utilizzato il flash correttamente e sono problemi e di sfruttarne appieno l'enerme potenziale.

Aprite il risvolto di copertina con le illustrazioni.

Questo lampeggiatore più essere impiegato con:

• Tutte le fotocamere dotate di slitta accessori con contatto sincro, utilizzando il cavo di sincronizzazione 45-54 (accessorio opzionale).
• Tutte le fotocamere con presa di sincronizzazione, utilizzando il cavo sino cro fornito con il flash.
• Le fotocamere a sistemas.

Con l'impiego di un adattatore SCA si ottiene un interfacciamento ottimale con la fotocamera. La tabella SCA 300/3002 acclusa vi indichera l'adattatore specifico richiesto dalla vostra fotocamera. La tabella evidenza inoltrtte tutte le funzioni flash ottenibili nella configurazioneindicata.

Breve sommario delle funzioni operative

Configurazione e modi di funzionamento possibili

45 CL-4 con cavo sincro:

Modo flash Auto (cap. 4, pag. 57)

Modo flash Manuale (cap. 5, pag. 58)

45 CL-4 con adattatore SCA 300/3002

Modo flash Auto (cap. 4, pag.) 57

Modo flash TTL* (cap. 3, pag. 56)

Modo flash Manuale (cap. 5, pag. 58)

*Se la fotocamera è in grado di attuare esta funzione.

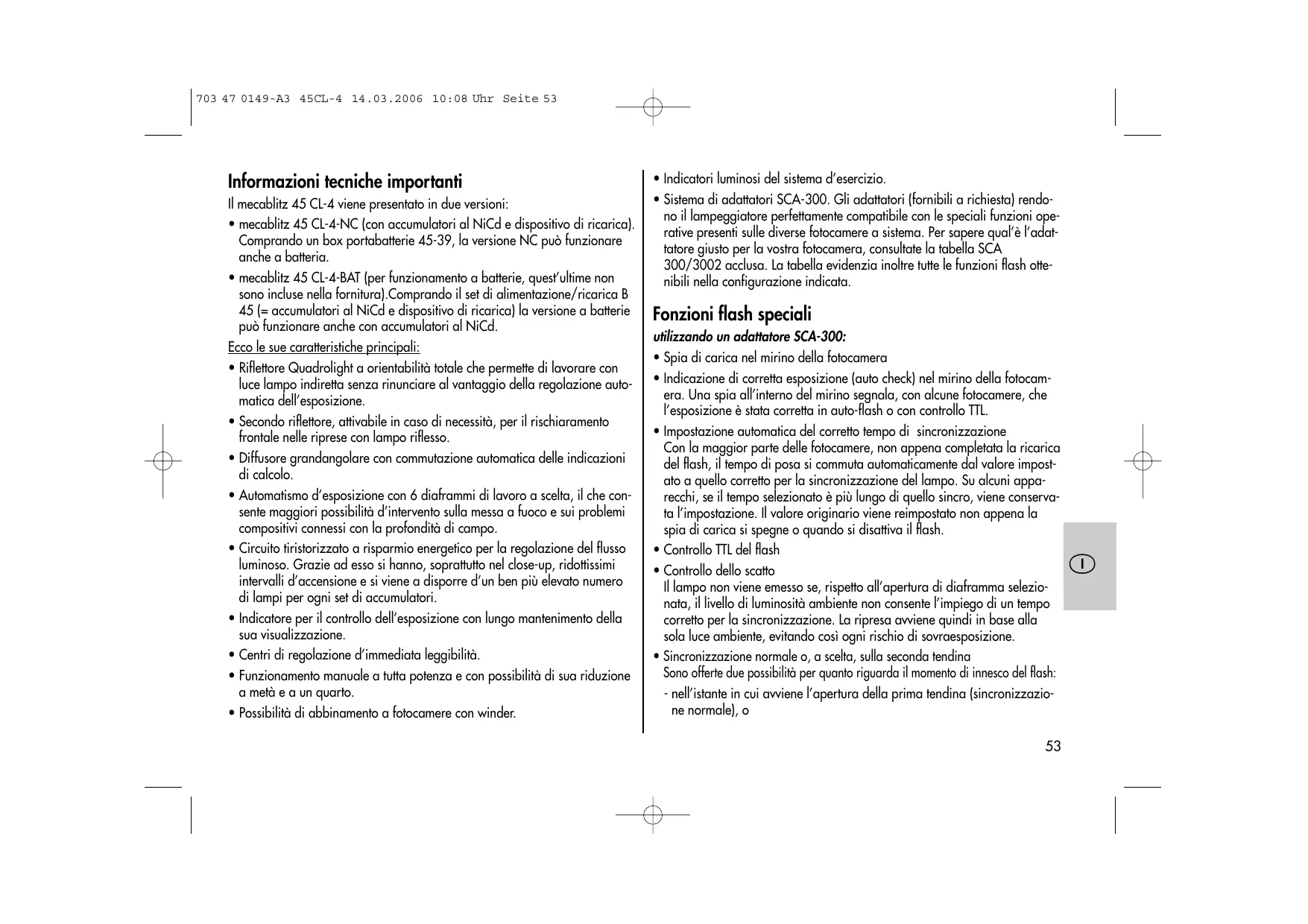

Informazioni tecniche importanti

Il mecablitz 45 CL-4 viene presentato in due versioni:

• mecablitz 45 CL-4-NC (con accumulatori al NiCd e disposito v di ricarica). Comprando un box portabatterie 45-39, la versione NC cui funzionare anche a batteria.
• mecablitz 45 CL-4-BAT (per funzionamento a batterie, quest'ultime non sono incluse nella fornitura).Comprando il set di alimentazione/ricarica B 45 (= accumulatori al NiCd e dispositivo di ricarica) la versione a batterie cui sono funzionareanche con accumulatori al NiCd.

Ecco le sue caratteristiche principali:

• Riflettore Quadrolight a orientabilità totale che permette di lavorare con luce lampo indiretta alla rinnunciare al vantageg della regolazione automatica dell'esposizione.
• Secondo riflettore, attivabile in caso di necessità, per il rischiaramento frontale nelle riprese con lampo riflesso.
• Diffusore grandangolare con commutazione automatica delle indicazioni di calcolo.
• Automatism d'esposizione con 6 diaframmi di lavoro a scelta, il che consente maggiori possibilità d'intervento sulla messa a fuoco e sui problemi compositivi connessi con la profondità di Campo.
• Circuito tiristorizzato a risparmio energetico per la regolazione del flusso luminoso. Grazie adesso si hanno, soprattutto nel close-up, ridottissimi intervalli d'accensione e si viene a disporre d'un ben più elevato numero di lampi per agli set di accumulatorati.
• Indicatore per il controllo dell'esposizione con lungo mantenimento della sua visualizzazione.
• Centri di regolazione d'immediata leggibilità.
• Funzionamento manuale a tutte potenza e con possibilità di sua riduzione a metà e a un quarto.

• Possibilità di abbinamento a fotocamere con winder.

• Indicatori luminosi del sistema d'esercizio.

• Sistema di adattatori SCA-300. Gli adattatori (fornibili a richiesta) rendono il lampeggiatore perfettamente compatibile con le speciali funzioni operative presenti sulle diverse fotocamere aSYSTEMA. Per sapere qual'è l'adattatore giusto per la vostra fotocamera, consultate la tabella SCA 300/3002 acclusa. La tabella evidenza inoltre tutte le funzioni flash ottenibili nella configurazione individata.

Fonzioni flash speciali

utilizzando un adattatore SCA-300:

• Spia di carica nel mirino della fotocamera
• Indicazione di corretta esposizione (auto check) nel mirino della fotocamera. Una spia all'interno del mirino segnala, con alcune fotocamere, che l'esposizione è stata corretta in auto-flash o con controllo TTL.
• Impostazione automatica del corretto tempo di sincronizzazione Con la maggior parte delle fotocamere, non appena completata la ricarica del flash, il tempo di posa si commuta automaticamente dal valore impostato a quello corretto per la sincronizzazione del lampo. Su alcuni apparecchi, se il tempo selezionato è più lungo di quello sincro, viene conservata l'impostazione. Il valore originario viene reimpostato non appena la spia di carica si spegne o quando si disattiva il flash.
• Controllo TTL del flash
• Controllo dello scatto Il lampo non viene emesso se, rispetto all'apertura di diaframma selezionata, il livello di luminosità ambiente non consente l'impiego di un tempo corretto per la sincronizzazione. La ripresa aviene quando in base alla sola luce ambiente, evitandoosiogni rischio di sovraesposizione.

• Sincronizzazione normale o, a scelta, sulla seconda tendina Sono offerte due possibilità per quanto riguarda il momento di innesco del flash: - nell'istante in cui avviene l'apertura della prima tendina (sincronizzato normale), o

• appena prima che la seconda tendina conclude la sua corsa.

L'impostazione aviene sull'adattatore SCA. La sincronizzazione sulla seconda tendina si rivela preziosa quando viene impiegato un tempo di posa lungo per riprendere un soggetto in movimento che contiene fonti di luce o forti riflessioni sulle sue superfici.

• Controllo del raggio luminoso di assistenza AF^

Il raggio di misurazione autofocus viene attivato dai circuiti della fotocamera non appena i loro sensori rilevano che la luce ambiente non è sufficiente per un corretto funzionamento del sistema di messa a fuoco automatica. L'illuminatore emette quando un fascio di raggi luminosi in direzione del soggetto, la riflessione dei quali consente alla fotocamera di operare la messa a fuoco. Con l'impiogo di un adattatore autofocus SCA 300 viene attenuato soltanto il raggio di misurazione autofocus incorporenato nell'adattatore.

• Modo flash auto programmato

Alcune fotocamere impostate in modo „Program", controllano l'esposizione con luce mista ambiente/flash. Vienecisione selezionata automaticamente una copbia tempo/diaframma, con controllo del lampo in modo TTL.

utilizzando un adattatore SCA-3002 sono possibili tutte le funzioni SCA-300, ed inoltre:

• Controllo TTL del lampo di riempimento (fill in)

Alcune fotocamere, in aggiunta al modo flash TTL, offrono il controlo, sempre in TTL, del lampo di riempimento, utile in luce diurna per schiarire ombre troppo nette o per compensare forti controuce. I circuiti elettronici della fotocamera,tramite i sensori di cui esta dispone, controllano l'intensità del lampo per ottenere un bilanciamento ottimale con la luce ambiente. La compensazione della luce flash in funzione di quella ambiente viene quindi effettuata automaticamente dalla fotocamera.

Correzione dell'esposizione flash TTL

In talune situazioni di ripresa, il sensore interno della fotocamera può risultare ingannato. Ad esempio con un soggetti molto scuro su uno sfondo luminoso (il soggetti viene riprodotto sosteosippo), oppure, al contrario,

con un soggetti bianco contro uno sfondo scuro (si ottiene una sovraesposizione). Allo scopo di poter fornireanche in tali condizioni una corretta esposizione flash TTL, alcune fotocamere sono in grado di influenzare la potenza di emissione del flash impostato su TTL. Con le consuente correzioni operate su tempo e diaframma, oppure varlando l'impostazione della sensibilità film, o ancora intervenendo sul selettore di compensazione fissa + / - , si può ottenere una normale correzione dell'esposizione, influenzando tutvavia tutti gli elementi dell'esposizione. Con l'aiuto di esta funzione di correzione flash TTL è invece possibile conservare l'esposizione generale: l'intervento ha infatti efficacia soltanto sulle zone più scure dell'immagine che vengono rese più brillanti dal flash. Ulteriori informazioni su但这a funzione sono fornite nei Manuali Istruzioni di adattatore e fotocamera.

• Controllo del flash A-TTL

(possible solo con I'adattatore SCA 3101/3102)

Viene emesso un pre-lampo che fornisce alla fotocamera informazioni sul la distance e sui valori di esposizione misurati. In base a quosti ulteriori dati, la fotocamera regola automaticamente la combinazione tempo/dia-framma. La quantità di luce emessa dal lampeggiatore per questo scopo viene controllata alla fotocamera.

• Flash preliminare

(possible solo con l'adattatore SCA 3601

L'effetto «occhi rossi» è essentialmente un fenomeno fisico che si verifica sempre quando il soggetto da fotografia centra più o meno la macchina fotografica con lo sguardo, l'ambiente è buio o scarsamente illuminato e il flash si trovava sopra o subito accanto alla macchina fotografica. Il flash illumina quando lo sfondo degli occhi, per cui la retina abbondamente irrorata di sangue viene resa visibleattraverso la pupilla e ripresa dalla macchina fotografica come una macchia o un puntino di colore rosso. La funzione di riduzione dell'effetto occhi rossi permette di ottenere riprese miglioria. Attivando esta funzione prima dell'otturazione e prima dello scatto dei flash di misurazione per il Multi-Sensor il mecablitz emette 3 lampi di luce preliminari visibili, ma di debole intensità, dopodiché emette il flash vero e proprio. Questi 3 lampi di luce preliminari permettono alle

pupille dei soggetti da riprendere di chiudersi sempre di più, riducendo quando l'effetto «occhi rossi». Questa funzione se prevista sulla fotocamera è disponibile con qualsiasi programma di esposizione. Per ulteriori dettagli cfr. il libretto struzioni della macchina fotografica.

1. Per la nostra sicurezza

• Il lampeggiatore deve essere utilizzato esclusivamente per il settore fotografico
• Non scattare il fash in prossità di gas o liquidi infiammabili ( benzina, solventi ecc.)! PERICOLO DI ESPLOSIONE!
• Non fotografiae mai con il lampeggiatore il conducente di un'auto, di un autobus, di una bicycletta, di un motorino o di un treno ecc. durante la guida. A causa dell'abbagliamento il guidatore potrebbe provocare un incidente!
• Non scattare flash direttamente negli occhi ad una distanza particolaremente ridotta! Il lampo diretto negli occhi di persone e animali cui po provocare danni alla retina e gravi danni alla vista, in alcuni casi addirittura la cecità!
• Utilizzare esclusivamente le fonti di energia descritte e ammensse nelle istruzioni d'uso.
• Non esporre le pile o le batterie a fonti di calore eccessive come il sole, il fuoco o simili!
  Non getare nel fuoco le batterie esaurite!
• Un'eventuale fuoriuscita di acido delle batterie esaurite cui provocare danni al flash. Rimuovete subito le batterie esaurite dall'apparechio!
• Le batterie a secco non possono essere ricaricate!
• Non esporre il flash a gobce o spruzzi d'acqua!
  Proteggete il vostro flash dal calorie eccessivo o dall'umidità elevata e non conservato nel cas-setto portaoggetti della vostra automobile!
• Prima di scattare un flash, accertatevi che non vi sia del materiale opaco davanti alla parabola o direttamente a contatto con il riflettore e che il

vetro di quest'ultimo sua pulito. Trascurando i suddetti accorgimenti l'elevata energia sprigionata dal lampo potrebbe incendiare il materiale o danneg-giare il riflettore.

• Non toccare la parabola après aver scattato diversi flash. Pericolo di uszione!
• Non smontare il lampeggiatore! ALTA TENSIONE! Le riparazioni devono essere effettuate escludvamente da personale esperto e autorizzato.

2. Preparazione del flash all'uso

2.1 Montaggio del flash sulla fotocamera

Il flash più funzionare soltanto con un cavo di sincronizzazione a o con il cavo di collegamento SCA 300 A ^1) o SCA 3000 C ^1) e un adattatore SCA 300/3002 ^1) .

1) accessor opzionali

Specnere la camera e il mecablitz prima del montaggio o dello smontaggio. Prima di montare o smontare la base standard o l'adattatore SCA spegnere il mecablitz con l'interruttore principale.

Spingete l'adattatore o la base standard 301 nella slitta accessori della fotocamera e bloccatelo/a in posizione serrando la rotella zigrinata.

Un adattatore SCA 300 e la base standard 301 sono collegate con il flash per mezzo del cavo SCA 300 A.

Un adattatore SCA 3002 è collegato al flash tramite il cavo SCA 3000 C.

Montaggio del flash:

• Assicurate la staffa avvitando la vite nella filettatura per treppiede della fotocamera. Per appearechi di medio o grande formato vi consigliamo l'utilizzo della piastra per staffa 70-35 (accessori optionali)
• Inserite la staffa nell'blocco reggi-staffa ④ del supporto staffa ③ fino ad incastro.

• Bloccate la staffa con la vite di serraggio.

• Colgate il cavo di sincronizzazione o il cavo SCA al flash e alla fotocamera o all'adattatore.

2.2 Alimentazione

Il lampegliatore più essere alimentato a scelta con:

• batterie alcaline al manganese del tipo IEC LR 6 (Mignon) (possible solo con il box portabatterie!).
• accumulatore Metz al NiCd 45-40 (solo per la versione NC, altrimenti disponibile come optional). Nel caso del modello NC, un ricaricatore viene fornito con il flash (vedi la tabella 2, a pag. 76).
• Power Pack P 50 (accessorio opzionale)

2.3 Sostituzione delle batterie o dell'accumulatore

Premete entrambi i tasti di blocco del box batterie o accumulatori ed estraete il box dal flash (fig. 2a). Per rimetterlo al suoippo, inserte il box sulla torcia e premete leggermente fino ad incastro.

2.3.1 Sostituzione delle batterie

Premete i due tasti di blocco alla scanalature del box (presente solo con versione a batterie, se no quale opzione) dopo averlo estratto dal flash e togliete il coperchio (fig. 2b). Introducete le batterie nuove prestando attenzione alla giusta polarità indicata sul fondo del box. Riapplicate il coperchio fino ad incastro.

Evitate di gettare le batterie inutilizzabili con i rifiuti domestici! Contribuite alla protezione dell'ambiente: fate uso degli apposti contentitori per la raccolta differenziata.
Non inserte mai accumulatori al NiCd nel box per batterie i! I contatti nel box sono previsti escludvamente per delle batterie. A causa della loro debole resistenza, gli accumulatori al NiCd consento il flusso di correnti più alte che in determinate circostanze potrebbero danneggiare il flash. L'accumatore Metz al NiCd 45-40 è provvisto di contatti speciali che impedisco il flusso di tali correnti.

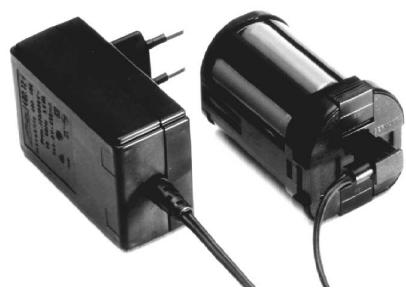

2.3.2 Funzionamento con l'accumulatore

Prima di mettere in funzione l'accumulatore al NiCd per la prima volta, occorre caricarlo per 5 ore. L'accumulatore può essere ricaricato tanto lasciandolo nel lampeggiatore quando estratto dalla sua sede.

Se I'accumulatoreiene ricaricato restando all'interno del lampeggiatore, questi deve rinanere disattivato durante l'operazione di ricarica!

L'accumulatore NiCd è scarico, se l'intervalto di ricarica dopo lo scatto di un lampo supra 60 sec. ca.

Prima della ricarica, regolate la tensione di rete giusta sul ricaricatore. Il selettore di tensione (fig. 5a) è situato accanto ai contatti per la spina e più essere regolato sul valore desiderato mediante un piccolo cacciavite.

La presa per il ricaricatore (fig. 5b) si trova sul fondo dell'accumulatore NiCd. La spia di controllo disposta li accanto si accende durante l'operazione di ricarica.

In caso di accumulatorati Completely scarichi, occorre una ricarica di 5 ore. Se l'accumulatore è scarico soltanto parzialmente, il tempo di ricarica si riduce di consegenza.

• Identificazione di un accumulatore scarico - regolare il cursore scannellato sul coperchio dell'accumulatore sul contrassegno nero.
• Identificazione di un accumulatore carico - regolate il cursore scannellato sul coperchio dell'accumulatore sul contrassegno bianco.

2.4 Accensione e spegnimento del flash

Il flash viene acceso azionando l'interruttore generale ⑨. Sulla posizione superiore il flash è attivato in permanenza e si accende la spia di funzionamento. Per spegnerlo, spingete l'interruttore verso il basso.

3. Modo flash TTL

(possible solo con adattatori)

Il modo flash TTL permette di realizazare con la massima facilità fotografia tecnicamente perfette.

La misurazione dell'esposizione nel modo TTL viene effettuata da un sensore incorporado nella fotocamera. Questo sensore rileva l'intensità della luce che raggiunge la pellicolaattraverso I'obiettivo.Non appena I'erogazione luminosa è sufficiente per la corretta esposizione, il circuito di controlo elettronico della fotocamera trasmette all'adattatore (accessorio opzionale) un segnale di stop che interrompe istantaneamente I'emissione del lampo.

Ilvantaggio di questo tipo di funzionamento è che tiene conto automaticamente di tutti i fattori che influscono sull'esposizione, come la presenza di filtri,levariazioni di diaframma o di facale con obietti zoom,l'uso di dispositivi di prolunga nelle riprese macro,ecc.

L'esposizione nella modalità flash TTL è possibile soltanto se il lampeggiatore viene impiegato in abbinamento ad una fotocamera che dispone degli apposti circuiti. Il lampeggiatore deve essere equipaggiato con l'adattatore SCA correspondente (ved. le istruzioni „SCA 3002 System" e la davola SCA acclusa). Per l'effettuation di test della funzione TTL, la fotocamera deve contentere un film.

In caso di forte contrasto (esempio: soggetti scuro sulla neve) cui estere necessario operare una compensazione dell'esposizione (vedi cap. 11, pag. 61).

Procedura regolazione modo flash TTL:

Regolate la fotocamera come indicate nel relative libretto di istruzioni.
- Agendo sulla levetta impostate la sensibilità della pellicola. Il contrassegno bianco dovrebbe trovarsi di fronte alla sensibilità ISO per poter rilevare il Campo di distanze utili. La sensibilità del film deve venir impostataanche sulla camera ed eventualmente sull'adattatore SCA.
- Applicate al flash l'adattatore SCA specifico e montate il tutto sulla fotocamera.
- Accendete il flash azionando l'interruttore generale (9).
- Regolate il selettore su TTL. Il Campo di distance utili più essere rilevato direttamente dal calculatore del diaframma o alla tabella 3, pag.

L'émissione di un lampo di controllo del Campo di utilizzo flash è pos-

sibile sostanto tramite le fotocamera e non con lo scatto manuale del lampeggiatore (se possibile, impostate le fotocamera su esposizione multiple).

4. Modo flash Auto

Nel modo flash Auto (automismo „a computer”), il lampeggiatore misura la luce riflessa dal soggettitramite il sensore incorporenol flash e interrompe il lampo non appena l'emissione risulta sufficiente per l'esposizione. Grazie a esta caratteristica, non è più necessario ripetere il calcolo del diaframma ad agli variazione della distance finché il soggetti si trovare all'interno del Campo di lavoro indicato.

Il sensore dell'unità di controllo deve rinanere punto sul soggetto, qualunque sua la direzione in cui viene orientata la parabola del flash. Il sensore ha un angolo di misurazione di circa 25^ e misura esclusivamente la luce emessa dal flash.

Nel modo flash Auto sono disponibili 6 aperture di lavoro.

Procedura di regolazione per il modo flash Auto:

Esempio di regolazione:
distanza flash/soggetto: 5m sensibilità della pellicola : ISO 100/21°

• Regolate la fotocamera como indicate nel relative libretto di istruzioni.
• Agendo sulla levetta impostate la sensibilità della pellicola. Il contrassegno bianco dovrebbe trovarsi di fronte alla sensibilità ISO. Risperttando il limite massimo della portata, la distanza dal soggetto di 5 m consente i diaframmi di lavoro 8 - 5,6 - 4 - 2,8.
• Accendete il flash azionando l'interruftore generale ⑨.

• Regolate il selettore su uno dei diaframmi automatici contrassegnati in verde. Il tratto di regolazione unirà alla il valore di diaframma impostato con l'indicazione del limite massimo della portata sulla scala delle distanze. La distance minima dal soggetto è di circa il 10% della portata massima.

• Impostate la medesima apertura di diaframma sul flash e sulla fotocamera. Desiderando un Campo di profondità minimo (preferibile per i ritratti) vi consiglio l'utilizzazione del diaframma 2,8. Per riprese di gruppo con molte persone disposte una dietro l'altra, vi consiglio l'utilizzazione del diaframma 8.

• Aspettate la spia di flash carico - il LED verde si accende.

E' preferibile che il soggetto sa posizionato nel settore centrale del Campo delle distance utili, offrendo casi ai circuiti elettronici la possibilità di operare le compensazioni eventualmente necessarie.

I campi di utilizzo corrispondenti ai vari diaframmi di lavoro si sovrapppon-gono parzialmente. ne segue che, in linea di massima, è sempre possibi-le porre il soggetti da fotografia nella zona centrale del campo di utilizzo.

Attenzione con gli obiettivi zoom!

Per motivi inerenti alla loro costruzione, quosti possono provocare una perdita di luce ancche di un intero valore di diaframma. Inoltre, con il variare della lunghezza facale cui variate ancche l'effettivo valore di diaframma. E' possibile ovviare a quello problema corrigendo manualmente l'impostazione del diaframma sull'unità di controllo.

5. Modo flash Manuale

Nel modo flash Manuale il lampo viene sempre emesso a piena potenza, oppure alla potenza ridotta selezionata (M1/2 - M1/4). Per ottenere l'esposizione corretta è quindi necessario modificare l'impostazione del diaframma in relazione alla distance del soggetti.

Se il valore indicate non corrisponde alla distance effettiva regolata sull'obiettivo, è necessario variate di conseguenza il diaframma e/o il livello di potenza (M1/2 e M1/4).

Gli elementi determinanti per le regolazioni da effettuare sono:

• La distanza flash/soggetto.
  L'aperture di diaframma richiesta.
  La sensibilità ISO del film in uso.

Procedura di regolazione per il modo flash Manuale:

Esempio di regolazione:
distanza flash/soggetto: 5m sensibilità della pellicola: ISO 100/21°

Regolate la fotocamera come indicate nel relativo libretto di istruzioni.
- Agendo sulla levetta impostate la sensibilità della pellicola. Il contrassegno bianco dovrebbe trovarsi di fronte alla sensibilità ISO.
- Accendete il flash azionando l'interrutlore generale.
- Regolate il selettore su M. Il valore del diaframma da impostare sulla fotocamera è indicato sulla sca-la sopra alla distance flash/soggetto.

Con una distanza flash/soggetto di 5 m (come nell'esempio) si deve impostare sulla fotocamera l'apertura di diaframma 8. Impiegando il diffusore grandangolare occorre correggere la regolazione del diaframma impostato in quanto il centro di regolazione tiene conte del diffusore per l'esposizione.

6. Lampo riflesso

In molti casi la luce diretta del flash sul soggetti produce ombre troppo dire. Anche la naturale caduta d'illuminazione sullo sfondo provoca spesso un effetto molto gradevole.

E' possibile ottenere immagini più piacevoli dirigendo il lampo verso una superficie riflettente, che a sua volta lo deviera, ampliato e ammorbidito, in direzione del soggetto e dello sfondo. A questo scopo è necessario orientare la parabola principale del flash verso una superficieriflettente adatta (il soffit o la parete di una stanza).

La parabola del flash è quindi orientabile sia in verticale che in orizzontale.
Le posizioni di inclinatione in verticale, con fermi a scatto sono:

• 15^ , 30^ , 45^ , 60^ , 75^ e 90^ (è sufficiente afferrare la parabola e inclinarla versus l'alto nella posizione desiderata)

Inlotre è possibile ruotare la parabola in orizzontale di 180^ verso sinistra e

verso destra, con fermi alle posizioni 90^ e 180^ .

U3 Quando la parabolaiene orientata per il lampo riflesso, è esseniale verificare che sia inclinata o ruotata di un angolo sufficientemente ampio, in modo che il soggetto non venga raggiunto da luce diretta: delve in pratica trovarsi almeno nella posizione con fermo a 60^

Dalla luce diffusa riniata alla superficie riflettente risultta un'illuminazione morbida del soggetti.

La superficie riflettente deve essere bianca o di colore neutro e priva di rilievi (ad esempio le travi in legno di un soffitto) in grado di produrre ombre indesiderate. Pòue"Inceve essere del colore desiderato se si voglioni ottenere effetti creativi.

L'impiego del lampo diretto di bassa intensità prodotto alla parabola ausiliaria cui potravise vantagegioso per evitare la formazione di ombre, ad esempio dello naso o gli occhi nelle riprese di ritratto.

6.1 Lampo rifleso con parabola ausiliaria attivata

La parabola ausiliaria ⑥ produce nelle riprese con lampo riflesso una luce frontale di schiarita.

L'uso della parabola ausiliaria è indicato soltanto nelle riprese effettuate con la technique del lampo riflesso.

La parabola ausiliaria viene attivata e disattivata tramite il selettore ⑫

Con la parabola ausiliaria in funzione, la luce viene emessa per l' 85% alla parabola principale e per il restante 15% da quella ausiliaria. Le percentuali indicate possono variare alquanto se la parabola ausiliaria viene impiegata con il flash regolato su una potenza ridotta.

Nel caso l'intensità del lampo prodotto alla parabola ausiliaria si eccessiva, è possibile attenuarne l'effetto del 40% ca. tramite il filtrò riduttore. A questo scopo applicate il filtrò riduttore sulla parabola ausiliaria premendo da entrambi i lati sono ad incastro.

6.2 Lampo riflesso nei modi flash Auto e TTL

Prima di effettuare la ripresa, è opportuno verificare che la luce sia sufficienti.

te per una corretta esposizione rispetto al valore di diaframma selezionato. Per le procedure da seguire, consultate il cap. 9, pag. 60.

6.3 Lampo riflesso nel modo flash Manuale

Per trovare la corretta apertura di diaframma fotografando con lampo riflesso e flash in Manuale, è opportuno affidarsi ad un espositmetro per luce flash (flashmeter). Nel caso ciò non fosse possibile, fate uso della segunte formula franca

$$ \text {D i a f r a m m a} = \frac {\text {n u m e r o g u i d a}}{\text {D i s t a n z a f l a s h / s o g g e t t o x 2}} $$

per calcolare un valore di aperture di diaframma che durante la ripresa dovreste variare più di 1 f/stop in più o in meno.

7. Modalità Winder

Definizione:

per „Modalità Winder" si intende la ripresa di fotografia in series con più lampi al secondo sincronizzati con l'avanzamento motorizzato. Il modo Winder utilizza lampi a potenza ridotta (M1/40).

In questo modo di funzionamento è possibile scattare fino a 2 lampi al secondo.

Procedura di regolazione per il funzionamento con la modalità Winder:

• Regolate la fotocamera como indicato nel relative libero di istruzioni.
• Agendo sulla levetta impostate la sensibilità della pellicola. Il contrassegno bianco dovrebbe trovarsi di fronte alla sensibilità ISO.
• Accendete il flash azionando l'interruftore generale ⑨.
  Regolate il selettore su W.
• Attendere il segnale di flash carico - il LED verde si accende.

Il valore del diaframma da impostare sulla fotocamera si può leggere sulla scala di fronte alla distance flash/soggetto.

La modalità Winder è possibile soltanto con accumulatori NiCd o Power Pack.

8. Flash di schiarita in luce diurna

Il mecablitz più essere impiegatoanche in luce diurna per schiarire le ombre (fill-in flash) o per ottenere un'esposizione più equilibrata nel controuce. A questo scopo sono disponibili varie possibilità.

8.1 Flash di schiarita in modo Auto

Con l'esposimetro della fotocamera o con uno esterno, rilevate tempo e diaframma richiesti per un'esposizione normale. Basatevi su un tempo di posa uguale o più lento del tempo sincro-flash della vostra fotocamera.

Esempio:

diaframma calcolato = f / 8 tempodi posacalcolato = 1 / 60 sec.

Tempo sincro-flash della fotocamera = 1/100 sec. (ved. manuale istruzioni della fotocamera)

I due valori rilevati per il diaframma e il tempo possono essere selezionati sulla fotocamera, in quanto il tempo calcolo è più lungo di quello massimo di sincronizzazione consentito alla fotocamera.

Per ottenera una schiarita corretta tale, ad esempio, da conservare la tridi-mensionalità delle ombre, è consigliabile regolare sul flash un diaframma più aperto di un valore rispetto a quello selezionato sulla fotocamera.

Nell'saysopira il diaframma impostato sulla fotocamera è f/8, quello da selezionale sul flash è f/5,6.

Nelle riprese in controuce assicuratevi che la sorgente di luce non colpiscadirettamente il sensore dell'unità di controllo. In caso contrario la misurazione della riflessione del lampo potrebber risultare falsata.

8.2 Flash di schiarita in modo Manuale

Con il flash impostato sul modo Manuale, è possible utilizzato le potenze ridotte per ottenere l'effetto di schiaramento desiderato.

Illuminazione completa di zone in ombra

Con l'esposimetro della fotocamera o con uno esterno, rilevate il diaframma richiesto per un'esposizione normale e selezionate quello vale sulla fotocamera. La portata del lampo corrispondente viene indicata sul centro di regolazione. Se il soggetto è più vicino rispetto al Campo di utilizzo indicato, è possibile selezionale un livello di potenza ridotta adeguato.

Illuminazione di schiarimento

Con l'esposimetro della fotocamera o con uno esterno, rilevate il diaframma richiesto per un'esposizione normale e selezionate quello valore sulla fotocamera. Per ottenere un semplice schiarimento invece dell'illuminazione pieta, potete ridurre sul flash il livello di potenza ridotta di un incremento.

8.3 Flash di schiarita in modo TTL

Alcune fotocamera, impostate sull'esposizione programmata o a priorità, consentono il controllo automatico del lampo di schiarita. Data la diversità dei sistemi di controllo flash interni alle varie fotocamera, non è possible fornire una descrizione universally valida delle diverse procedure di regolazione. Questeindicazioni sono invece reperibili normalmente nel manuale istruzioni della fotocamera stessa. Lo schiarimento più essere effettuito con flash in modo TTLanche su fotocamera prete di un particolare programmà di esposizione fill-in flash. In tal caso l'effetto di schiarimento dipende dalle caratteristiche del sistema di misurazione TTL della fotocamera, per cui in molti casi è preferibile affidarsi per il controllo del lampo al sensore del flash, regolando quest'ultimo per il modo Auto.

9. Indicatore di corretta esposizione (auto-check)

La spia „o.k.” ⑩ si accende per indicare che il lampo appena emesso è stato sufficiente per una corretta esposizione soltanto nei modi di funzionamento Auto o TTL.

Grazie a esta funzione, è possibile nel modo flash Auto, far scattare manualmente un lampo di prova e stabilire in precedenza la corretta apertura di diaframma. Ciò è particolarmente utile quando si impiega la technique del lampo riflesso in situazioni ambientali che rendono dificoltosa una valu

tazione a occhio. Nel modo flash TTL il lampo di prova non è possibile. Il lampo di prova viene emesso premendo il pulsante di scatto.

Se dopo il lampo di prova la spia „o.k.” non si accende, aprite il diaframma di un valore, oppure riducete la distance tra flash e superficie riflettente o soggetto, quando ripetete il lampo di prova.

L'aperture di diaframma rilevata con但这a procedura deve essere impostata ancche sulla fotocamera.

Durante l'émissione del lampo di prova tenete la torcia flash e l'unità di controlo con il sensore orientato come se scattaste effettivement la fotografia.

10. Illuminazione e diffusore grand-angolare

Con l'impiego del diffusore grandangolare l'illuminazione orizzontale aumenta da 62^ a 65^ e quella verticale da 42^ a 60^ .

Il diffusore grandangolare delve essere utilizzato per le focali inferiori ai 35mm (24× 36mm) o ai 75mm (formato 6× 6)

L'application del diffusore grandangolare compta la diminuzione automatica della portata massima.

11. Compensazione dell'esposizione

I sistemi di esposizione automatica sono regolati per un fattore di riflessione.
pari al 25% , il fattore medio di riflessione per i soggetti ripresi con il flash.
Uno sfondo scuro, che assorbte molta luce, o uno bianro che inceve la riflette (ad esempio riprese in controlu), possono provocare rispettivamente una sovraesposizione o una sosteosposizione del soggetto principale.

11.1 Compensazione dell'esposizione in flash Auto

Per correggere l'effetto descritto sopra, è possibile apportare una compensazione dell'esposizione selezionando sulla fotocamera un diaframma più aperto o più chiuso. Se lo sfondo è prevalentemente bianro, il sensore dell'u-nità di controllo interrompe il lampo troppo presto, provocando una soggetto del soggetto. Se lo sfondo è scuro, il lampo viene interrotto in

ritardo e di consegenza il soggetto risulterà eccessivamente illuminato.

Sfondo biano:
Aprite il diaframma da 2 a 1 valore (ad es. da f/5,6 a f/4)

Sfondo scuro: Chiodete il diaframma da 2 a 1 valore (ad es. da f/8 a f/11)

11.2 Compensazione dell'esposizione in flash TTL

Molte fotocamere sono dotate di una funzione di compensazione dell'esposizione, utilizzabileanche nel modo TTL.

Seguite leindicazioni fornite nel Manuale Istruzioni della vostra fotocamera.

12. Cura e manutenzione

Rimuvete polvere e sporcizia con un panno morbido, asciutto o trattato con silicone. Si sconsiglia l'impiego di prodotti detergenti in quanto potrebbero danneggiare le parti in plastica.

Formatura del condensatore

Il condensatore incorpore nel flash tende a deformarsi se il lampegliatore non viene utilizzato per un lungo periodo. Per quello motivo è necessario attivare il flash almeno agli 3 mesi, lasciandolo acceso per 10 minuti. La batteria deve poter fornire un'energia sufficiente a far accendere la spia di carica entro 1 minuto dall'accensione del flash.

13. Dati tecnici

Numeri guida a ISO 100/21°:

per distanze in metri: 45 per distanze in piedi: 148

6 diaframmi in Auto a ISO 100/21°:

2,8-4-5,6-8--11--16

Durata del lampo:

ca. 1/300...1/20.000 sec.
ca. 1/300 sec. in Manuale a piena potenza.
ca. 1/1000 sec. a 1/2 potenza
ca. 1/2500 sec. a 4 di potenza
- ca. 1/10000 sec. con modalità Winder.

Angolo di rilevazione del sensore: ca. 25^

Temperatura di colore: ca. 5600^

Sensibilità film: ISO 25 fino a ISO 1000

Sincronizzazione: scarica a tiristori a basso voltaggio

Numero di lampi:

50^* ...2000 con accumulator NiCd

100*...2600 con batterie alcaline al manganese

140*...3600 con batterie alcaline al manganese

(^*a piena potenza)

Intervallo di ricarica:

7 sec. (in modulo M)... 0,3 sec. con accum. NiCd

13 sec.(in modulo M)... 0,3 sec. con batt. alc. al mang.

11 sec.(in modo M)...0,3 sec. con batt. alc. al mang. di grande capacité

Campi di orientamento della parabola e fermi a scatto:

inclinazione versusl'alto 15^ 30^ 45^ 60^ 75^ 90^

rotazione in senso antiorario 90^ 180^

rotazione in senso orario 90^180^

Torcia flash penza batteria ca. 680 g

Tabella 1: Numeri guida a potenza piena (Pag. 76)

Tabella 2: Apparecchi di ricarica (Pag. 76)

Tabella 3: Campi di utilizzo nel modo flash TTL (Pag. 77)

1. . . 16 Campo di utilizzo sono difusore grandangolare
2. . . 11 Campo di utilizzo con difusore grandangolare

Questa tabella non è valida per riprese con lampo riflesso

In dotazione:

Lampeggiatore, staffa, box batterie 45-39 (solo con la versione a batterie, altrimenti disponibile come optional), cavo sincro 45-47, Diffusore grandangolare 45-42, filtrro ridutlore 45-44, Manuale Istruzioni, Tabella SCA 300/3002 (con apparecchi NC inoltre: accumulatore NiCd 45-50 e apparecchio di ricarica vedi tabella 2, pag. 76).

14. Accessori opzionale

Il cattivo funzionamento e i danni eventualmente provocati al mecablitz dall'utilizzo di accessori non prodotti alla Metz non sono coperti alla nostra garanzia!

Accumulatore NiCd 45-40 (art. n. 0004540)
- Adattatore del sistema SCA-300 per l'abbinamento del flash con fotocamere aSYSTEMA. Confr. il relative Manuale di Istruzioni. E' necessarioanche il cavo di collegamento SCA 300 A.
- Adattatore delsystema SCA-3002 per l'abbinamento del flash con fotocamere aSYSTEMA con trasmissione dati digitale delle funzioni SCA. Ampliamento delle funzioni rispetto al systema SCA-300.Confr.il relative Manuale di Istruzioni.E' necessario

anche il cavo di collegamento SCA 3000 C.

• Adattatore per staffa 45-35 (art. n.: 0004535) per compensare la parallaxe tra riflettore e fotocamera con riprese macro o grandangolo.
• Adattatore per staffa 60-28 (art. n.: 0006028) simile al 45-35, ma regolabile in altezza.
• Aggiuntivo tele 45-33 (art. n.:0004533) per riprese flash con teleobiettivi. Il numero guida risulta quasi raddoppiato. Possibilianche ripreseagli infrarossi.
• Alimentatore Power Pack P 50 (art. n.:0012950) per una grande autonomia ed intervalli di ricarica più brevi (ca. 300 lampi a piena potenza).
• Base standard 301 (art. n.: 0093014) assicura in combinazione con lo SCA 300 A il collegamento con la slitta porta-accessori di apparecchi con contatto centrale.
• Box portabatterie 45-39 per batterie a secco
• Cavi di sincronizzazione:
  Cavo sincro a spirale 45-49 (art. n.:0004549)
  Cavo sincro 45-48, 1 m (art. n.:0004548)
  Cavo sincro a spirale 45-54 per contatto centrale (art. n.:0004554)
  Cavo di prolunga sincro 60-53, 1,25 m (art. n.:0006053)
  Cavo di prolunga sincro 60-54, 5 m (art. n.:0006054)
• Cavo sincro SCA 300 A (art. n.: 0009305)
  cavo di collegamento del flash con l'adattatore delsystema SCA 300.
• Cavo sincro SCA 3000 C (art. n.:0033003)
  cavo di collegamento del flash con l'adattatore delsystema SCA 3000.
  Cinghia di trasporto 50-31 (art. n.: 0005031)
  Custodia 45-29 (art. n.:0004529) per aggiuntivo tele 45-33.
• Mecalux 11 (art. n.: 0000011) sensore servo-flash per l'innesco sincronizzato a distanza di flash asserviti

tramite il lampo emesso con lo scatto della fotocamera. Reagisceanche all'infrarosso.Non richiede batterie.

• Mecamat 45-46 (art. n.: 0004546) sensore esterno che multiplica le possibilità d'impiego del mecablitz. Lavora con 11 diaframmi automatici. In posizione „Manuale" avete a disposizione 7 livelli di potenze ridotte con 7 durante del lampo fisse. Un mirino incorporado consente di compensare la parallasse con riprese macro, misurazione ottimale grazie a due angoli (25^12^) .
• Piastra per staffa 70-35 (art. n.: 0007035) per fissare meglio fotocamere di medio e grande formato.
• Scatto flessibile per fotocamera 45-26 (art. n.: 0004526) consente di azionare il pulsante di scatto con la mano che sostiene il lampeggiatore,osi l'altra mano resta disponibile per la messa a fuoco.
• Schermo riflettente 60-33 (art. n.: 0006033) riflette una luce diffusa per ammonidire le ombre
• Set di filtri 45 - 32 (art. n.: 0004532) comprehende 4 filtri colorati per effetti speciali e un portafiltri trasparente per filtri in fogli di agli colore.
• Set di filtri riduttori 45-28 (art. n.: 0004528) comprehende 3 filtri grigi e un portafiltri trasparente per filtri in fogli colorati.
• Set di ricarica B 45 (art. n.: 0012045) Accumatore NiCd e dispositorio di ricarica per alimentare il modello a batteria 45 CL-4anche con accumulatori NiCd.
• Set stabilizzatore 30 - 28 (art. n.: 0003028) assicura il fissaggio della fotocamera sulla staffa.
• Sistema elettrico di scatto per fotocamera 45-25 (art. n.: 0004525) come il 45-26, ma con interruptore per il funzionamento elettrico.
• Staffa Mecalux 60-26 (art. n.: 0006026) per il montaggio del Mecalux 11.

Contedio

Fig. 4a: Sostituzione delle batterie

(solo con verso dell'accumulatore ne a batterie, se no quale opzione)

Fig. 5a: Selettore di tensione

Grabado 5a: Selector de tension

Bild 5b: Akku laden

Fig. 5b: Carica dell'accumulatore

Il vosto prodotto Metz è stato progettato e realizzato con materiali e componenti pregiati che possono essere riciclati e riutilizzati.

Questo symbolo significà che gli appearecchi elettrici ed elettronici devono essere smaltiti separamente dai rifiuti domestici alla fine del loro utilizzato.

Vi preghiamo di smaltire quello appearecchio presso gli apposti puniti di raccolta locali o nei centri per il riciclaggio.

Contribuite anche voi a tutelare I'ambiente nel quale viviamo.

Paaee

Nell'ambito delle prove EMV per il segno CE è stata valutata la corretta esposizione.

Non toccate mai i contatti SCA!

In casi eccezzionali il toccare cui causare danni all'apparecchio.

Atencion:
