GEBRUIKSAANWIJZING MECABLITZ 45 CL-4 METZ

als mecablitz 45 CL-4-NC

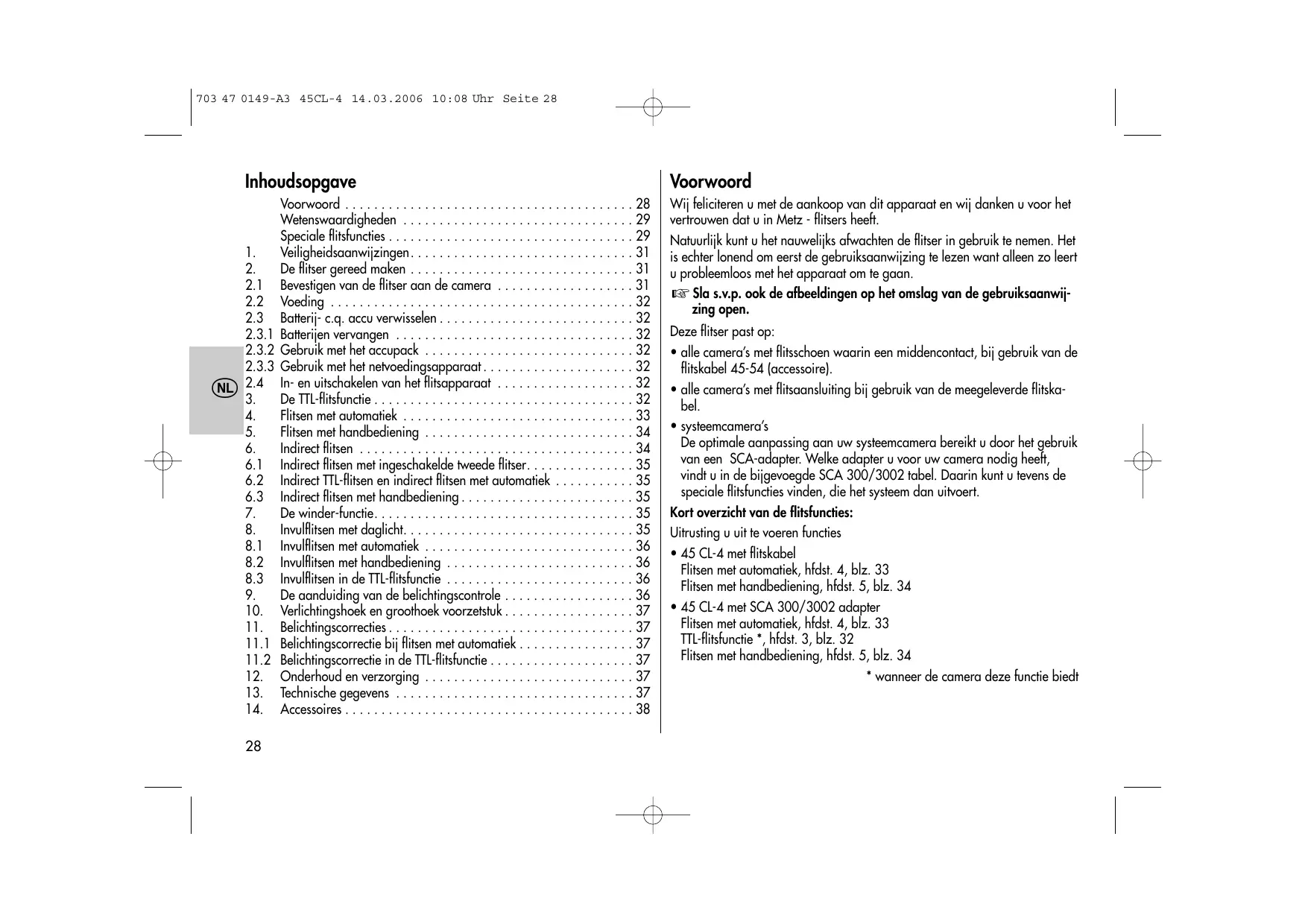

Voorwoord 28
Wetenswaardigheden 29
Speciale flitsfuncties 29
1. Veiligheidsaanwijzingen 31
2. De flitser gereed maken 31
2.1 Bevestigen van de flitser aan de camera 31
2.2 Voeding 32
2.3 Batterij-c.q.accu verwisselen 32
2.3.1 Batterijen verrangen 32
2.3.2 Gebruik met het occupack 32
2.3.3 Gebruik met het netvoedingsapparaat 32
2.4 In- en uitschakelen van het flitsapparaat 32
3. DeTTL-flitsfungtie 32
4. Flitsen met automatiek 33
5. Flitsen met handbediening 34
6. Indirect flitsen 34
6.1 Indirect flitsen met ingeschakelde tweede flitser. 35
6.2 Indirect TTL-flitsen en indirect flitsen met automatiek 35
6.3 Indirect flitsen met handbediening 35
7. De winder-functie 35
8. Invulflitsen met daglicht 35
8.1 Invulflitsen met automatiek 36
8.2 Invulflitsen met handbediening 36
8.3 Invulflitsen in de TTL-flitsfunctie 36
9. De aanduiding van de belichtingscontrole 36
10. Verlichtingshoek en groothoek voorzetstuk 37
11. Belichtingscorrecties 37
11.1 Belichtingscorrectie bij flitsen met automatiek 37
11.2 Belichtingscorrectie in de TTL-flitsfunctie 37
12. Onderhoud en verzorging 37
13. Technische gegevens 37
14. Accessoires 38

Voorwoord

Wij feliciteren u met de aankoop van dit apparaat en wij danken u voor het vertrouwen dat u in Metz - flitsers heeft.

Natuurlijk sunt u het nauwelijks afwachten de flitser in gebruik te nemen. Het isECHTER lonend om eerst de gebruiksaanwijzing te lezen want alleen zo leert u probleemloos met het apparaat om te gaan.

Sla s.v.p. ook de afbeeldingen op het omslag van de gebruiksaanwij-zing open.

Deze flitser past op:

• alle camera's met flitschoen waarin een middencontact, bij gebruik van de flitskabel 45-54 (accessaire).
• alle camera's met flitsaansluiting bij gebruik van de meegeleverde flitska-bel.
• systemdcamera's De optimale aanpassing aan uw systemdcamera bereikt u door het gebruik van een SCA-adapter. Welke adapter u voor uw camera nodig heeft, vindt u in de bijgevoegde SCA 300/3002 tabel. Daarin kut u tevens de speciale flitsfuncties vinden, die het systemd dan uitvoert.

Kort overzicht van de flitsfuncties:

Uitrusting u uit te voeren functies

45 CL-4 met flitskabel Flitsen met automatiek, hfdst. 4, blz. 33 Flitsen met handbediening, hfdst. 5, blz. 34
45 CL-4 met SCA 300/3002 adapter Flitsen met automatiek, hfdst. 4, blz. 33
TTL-flitsfungie *, hfdst. 3, blz. 32
Flitsen met handbediening, hfdst. 5, blz. 34

• wanseer de camera dele兹 functie biedt

Wetenswaardigheden

De mecablitz 45 CL-4 worden in twee varianten geleverd:

• als mecablitz 45 CL-4-NC

(met NiCd-accu en oplaadapparaat)

De NC uitvoering kan door aankoop van de batterijhouser 45-39 als batterij-uitvoering gebruikt worden.

• als mecablitz 45 CL-4 - BAT (voor gebruik met batterijen, die nicht meegele verd worden).

De batterijversie kan door het bijkopen van een oplaadset B 45 (= NiCd-accu en laaddapparaat) voor het gebruik met NiCd-accu's worden uitgebreed.

Zijn meest opvallende eigenschappen zijn:

• Universeel zwenkbare Quadrolight-reflector. Maakt indirect flitsen möglichzonder van het voordeel van de automatische belichtingsregeling af tehoeven zich.
• Inschakelbare tweede reflector voor frontale opheldering bij het indirect flitsen.
• Groothoeuvrezetstuk met automatische omschakeling van de geveen-saanduidingen.
• Belichtingsautomatiek met 6 vrij te kiezen werkdiafragma's. Daardoor makkelijk te beheersen scherptediepte- en instelpproblemen.
• Energiebesparende thyristor-lichtregeling leidt, vooral in het dicht bijbereik, tot korte flitsintervaltijden en tot een groter aantal flitsen per acculading.
• Lang nalichtende aanduiding van de belichtingscontrole.
• Overzichtelijk instelcentrum.
  Bediening met de hand bij volle, halve en kwart lichtopbrengst.
• Houdt de camerawinder bij.
• Lichtgevende functie-aanduidingen.
• Dedicated systeme SCA 300. De adapters (accessoires) make de aan-passing möglich van de mecablitz aan de speciale functies van de verschillende systemdcamera's.

Speciale flitsfuncties

Bij gebruik van een SCA-300 adapter:

• Aanduiding van de flitsparaatheid in de zoeker
• Aanduiding van de belichtingscontrole in de zoeker Bij flitsen met automatiek of bij TTL-flitsregeling worden een correcte belichting of een onderbelichting van de film bij veel camera's door een signal in de zoeker aangegeven.

• Automatisch omschakeling maar de flitssynchronisatietijd Op het moment dat de flitser is opgeladen, worden bij de meeste system-camera's de belichtingstijd vanuit de ingestelde tijd omgeschakeld maar de flitssynchronisatietijd. BijSENSige camera's behouden langere tijden voorrang.Dooft daanduiding voor de flitsparaatheid na een flits, of wordt de flitser uitgeschakeld, dan stelt de camera automatisch wee der erder ingestelde belichtingstijd in.

• TTL-flitsregeling

• Ontstekingssturing

Wanneer voor het op het objektief ingestelde diafragma met het aanweizi ge Licht reeds een belichtingstijd geldt, die even lang of korter is dan de flitssynchronisatietijd, dan worden de flitser Niet ontstoken. De opname worden dan gemaakt met het heersende Licht, waardoor overbelichting worden vermeden.

• Synchronisatie waar keuze op het 1e of het 2e sluitergordijn. Hierbij worden twee möglichkheden geboden voor de flitssynchronisatie: - op het moment, dat het 1e gordijn de film geheel vrijgeeft of -vlak voordat het 2e gordijn de filmoor waat bedekken.

Op de betreffende SCA-adapter wordt de gewenste synchronisatie voorgekozen. De synchronisatie op het 2e gordijn biedt vooral bij langere belichtingstijden en bewegende onderwerpen met eigienlichtbron voordeel.

• Autofocus-meetflits

Zodra de heersende lichtomstandigheden automatisch scherpststellen nichteer toelaten, wordt door de elektronica in de camera de autofocus-meet

flits geactiveerd. De autofocus-schijnwerper straalt dan een streepmotiefuit, dat op het onderwerp wordt gprojekteerd. Op dit streeppatron kan de camera dan automatisch scherpstellen.Wordt een SCA 300-autofocus-adapter gezrukt, dan wordt uitsluitend de in de adapter ingebouwde autofocus-meetflits geactiveerd.

• Flitsen met programautomatiek

Sommige camera's meten in de stand „Program“ het gemengde omgevings- en flitslicht. De camera stelt automatisch eenijd-/ diafragmacombatie in en stuart de flitser volgens de TTL-methode. Daardoor is een uiterst eenvoudige bediening van de apparatuurcombinatie möglichk.

Bij gebruik van een SCA-3002 adapter zijn alle SCA-300 functies möglich met bovendien:

• TTL-invulflitsregeling

Sommige systemd-camera's bieden naast de TTL-flitsregeling nog de mogelijkheid van de TTL-invulflitsregeling. Deze functie worden vooral gebruikt bij daglichtopnamen, voor het ophelderen van schaduwpartijen of bij tegenlicht. De camera stuart, op basis van de sensormeting in het camerahuis en de aanropvolgende berekening door de elektronica in de camera, alsijd de juiste hoeveelheid flitslicht voor een uitgebalanceerde belichting. Daarbij wordt voor het invulflitsen door de camera automatisch een correctie op de normale flitsbelichting uitgevoerd.

• TTL-flitsbelichtingscorrectie

In bepaalde opnamesituaties ontstaat de mogelijkheid dat de sensormeting in de camera misleid worden. Dit komt vooral voor bij zeer donkere onderwerpen voor een bijzonder lichte acheftergrund (onderwerp worden onderbelicht) of bij zeer lichte onderwerpen gegen een donkere acheftergrund (onderwerp worden overbelicht). Met behulp van de regeling van diafragma en belichtingstijd, verandering van de filmgevoeligheid of de + / - correctie op de camera kan een normale belichtingscorrectie worden uitgevoerd. Daar bij worden echter alle factoren van de opname beinvloed. Daarom is bij sommige camera's een speciale flitsbelichtingscorrectie mogelijk. Met deze correctie blijft de totale belichting behouden en alleen de donkere, beschaduwde partieren worden door de flitser opgehelderd. Verdere details

kunt u vinden in de betreffende gebruiksaanwijzing van de camera en in die van de adapter.

A-TTL-flitsregeling

(alleen mogelijk met Canon SCA 3101, 3102-adapters)

Een proefflits levert de camera de benodigde afstandsgegevens en belichtingsmeetwaarden. Op basis van deze meetwaarden worden door de elektronica in de camera automatisch de gewenste tijd-/ diafragmacombatie ingesteld. Voor deze instelling worden door de camera de overeenkomstige lichtafgifte van de flitser geregeld.

• Flits vooraf gegen rode ogen-effect

(alleen maybeik met Sigma SCA 3601-adapters)

Bij het rode ogen-effect gaat het voornamelijk om een natuurkundig efect. Dit effect treedt vooral op wonneer de te fotograferen persoon meer of minderrecht in de camera kijk, het omgevingslicht relatief donker is en de flitser zich op of vlak naast de camera bevindt. De flitser verlicht dan de achterkant van de oogbol en het doorbloede netvlies worden door de pupil heb den zichtaar en door de camera als rode vlek of punt gereistreed. De functie voor het verminderen van het rode ogen-effect brengt hier een duilelijkke verbetering. Bij het gebruik van deze functie ontsteekt de Mecablitz voordat de sluiter opengaat en de meetflits voor de Multi-Sensor drie zichtaar zwakke flitsen vooraf, die door de hoofdlflits worden gevolgd. Deze flitsen vooraf hebben tot gevolg, dat de pupilsen van de Personen zicheer sluiten en daarmee het efect van de rode ogen verminderen. Deze functie is bij elk belichtingsprogramma ter beschikking (voorzover met de camera maybe). Verdere details vindt u in de gebruiksaanwijzing van de camera.

1. Veiligheidsaanwijzingen

• De flitser is alleen bedoeld en toegelaten voor gebruik op fotografisch gebied.
• De flitser mag nooit worden ontstoken in de omgeving vanlicht ontvlambare stoffen (benzine, oplosmiddelen, enz)! GEVAAR VOOR EXPLOSIES!
• Auto-, bus-, fiets-, motorfiets- of treinbestuurders enz. nooit met de flitser fotograferen. Door verblinding kan de bestuurdier een ongeluk veroorzaken!
• Nooit zicht bij de ogen een flits ontsteken! Een flits, vlak voor de ogen van personen en dieren kan leiden tot beschadiging van het netvlies en andere zware zichtstoringen - tot blindheid aan toe!
• Gebruik alleen de in de gebruiksaanwijzing aangegeven en toegelaten voedingsbronnen!
• Batterijen en accu's Niet blootstellen aan overmatige warmte als zonne-schijn, vuur en dergelijke!
• Lege accu Niet in vuur werpen!
• Uit lege batterijen kan loog komen wat tot beschadiging van de contacten in het apparaat leidt. Lege batterijen dus onmiddelijk uit het apparaat halen.
• Droge batterijenmonaryen opgeladen.
• Flitser en oplaadapparaat Niet blootstellen aan drup- en spatwater!
• Bescherm uw flitser gegen große hitte en hoge luchtvochtigheid! Bewaar de flitser Niet in het handschoenvakje van de auto !
• Bij het ontsteken van een flits mag er zich geenlichtondoorlatendobject vlak voor of op het venster van de flitskop bevinden. Het venster van de flitskop mag Niet verontreinigd zijn. Indien u hier Niet op let kan door de grote energie van het flitslicht verbranding van het materiaal, c.q. het venster van de reflector optreden.

• Na meerere flitsen Niet het venster van de reflector aanraken. Gevaar voor verbranding!

• De flitser niet uit elkaar nemen! HOOGSPANNING! In het interieur van de flitser bevinden zich geen onderdelen die door een lek gerepareerd+kennen worden.

2. De flitser gereedmaken

2.1 Bevestigen van de flitser aan de camera

De flitser kan alleen met een flitskabel a of met een aansluitkabel SCA 300 A ^1) c.q. SCA 3000 C ^1) en een SCA-300/3002 adapter ^1) op de camera worden gebruikt

1)(accessoire)

Alvorens de standardvoet of SCA-adapter op de flitser te monteren of demonteren dient de flitser uitgeschakeld te zich door middel van de hoofdschakelaar. Flitser en camera uitschakelen voor het opzette of afnemen.

Adapter c.q. standardvoet 301 in de Zoekerschoen van de camera schuiven en met de kartelmoer vastzetten.

Een SCA-300 adapter en de standardvoet 301 worden via de verbindings-kabel SCA 300 A met de flitser verbonden.

Een SCA-3002 adapter wordt via de verbindingskabel SCA 3000 C^1) met de flitser verbonden.

Flitser monteren:

• Camerabeugel met de vastzetschroef in de statiefaansluiting van de camera bevestigen. Voor midden- en groortformaatcamera's bevelen wij het gebruik van de cameraplaat 70-35 ( accessoire ) aan.
• Camerabeugel in de vastzetblok ④ van het beugelhouser ③ inschuiven, tot hij hoorbaar inklikt.
• Camerabeugel met de klemschroef vastzetten.
• Flits-of SCA-kabel aan flitser en camera, c.q. adapter aansluiten.

2.2 Voeding

De flitser kan maar keuze worden gevoed UIT:

• Alkalimangaan batterijen, formaat IEC LR 6 ( penlight ) (alleen met batterijhouser mogelijk).
• Metz NC-Akku-Pack 45-40 (alleen bij NC-uitrusting, anders accessoire). Bij NC-uitvoering worden een oplaadapparaat met de flitser meegeleverd (zie tabel 2 bladzijde 76).
• Power Pack P 50 (accessoire).

2.3 Batterij-c.q.accu verwisselen

Beide vergrendelingstoetsen van de batterij- c.q. accukorf samendrukken enuit de flitser trekken ( afb. 4a ). Voor het inbauwen de batterij- c.q. accukorf in de flitsstaaf steken en indrukken tot hij hoorbaar inklijk.

2.3.1 Batterijen verrangen

Aan de uitgebouwde batterijkorf (Alleen bij batterij-uitvoering anders als accessoire) de beiden, Niet geribbelde vergrendelingstoetsen indrukken en het deksel afnemen (afb. 4b). De neue batterijen inzetten, waar bij u moet letten op de in de korfbodem aangebrachte aanwijzingen voor de polariteit. Deksel weer opzetten en lately inklikken.

Verbruekte accu's horen nicht in het huisvuil! Draag bij aan de beschering van het milieu en lever verbruekte accu's bij de fotohandel in!
In de batterijhouser mogen geen NiCd-accu's gebruikt worden! De contacten zijn uitsluitend bedoeld voor batterijen. NiCd-accu's kuren op grond van hun lagere inwendige watstand hogere stromen leveren, die onder bepaalde omstandigheden de flitser kuren beschadigen. Het NC-Akkupack 45-40 heeft speciale contacten die te hoge stroom Niet toelaten.

2.3.2 Gebruik met het occupack

Voor de eerste ingebruikneming要去en de NiCd-accu's 5 uren worden geldaden. De NiCd-accu kan in ofuiten de flitser worden opgeladen.

Wordt de accu in de flitser opgeladen, dan mag Dealer tijdens het opla-den Niet worden ingeschakeld!

De NiCd-accu is ontladen, wonneer het opladen van de flitser nadat een flits werk ontstoken, meer dan 60 s duurt.

Voor het laden moet op het oplaadapparaat de juiste netspanning worden ingesteld. De spanningskiezer bevindt zich naast de stekker en kan met eenkleine schroevedraaier worden versteld.

De aansluiting voor het oplaadapparaat bevindt zich in de bodem van het NC-akkupack. De controlamp die ernaat zit Licht gedurende het opladen op.

De oplaadtijd bedraagt bij geheel ontladen accu's 5 uren. Werd de accu slechts ten dele ontladen, dan is ook een overeenkomstig kortere oplaadtijd voldoende.

• Het kenmerken van een lege accu - geribbbelde schuif in het deksel van het.Accupack op zwart schuiven
• Het kenmerken van een volle accu - geribbelde schuif in het deksel van het.Accupack op wit schuiven.

2.4 In- en uitschakelen van de flitser

De flitser worden met de hoofdschakelaar ⑨ ingeschakeld. In de bovenste stand staat de flitser permanent ingeschakeld - de gebruiksandsuiding Licht ⑧ op. Voor het uitschakelen de hoofdschakelaar in de onderste stand schui- ven.

3. De TTL - flitsfungtie

(alleen möglichk met SCA-adapters)

In de TTL - flitsfungtie bereikt u op eenvoudige wijze goede flitslichtopnamen. In deze fungtie worden de belichtingsmeting door de sensor in de camera uiit

gevoerd. Deze sensor meet het door het objectief Been op de film vallende Licht. Bij het bereiken van de vereiste hoeveelheid Licht, zendt de elektronica in de camera een signal aan de adapter ( accessoire ), en de uitraling van het flitslicht worden onmiddelijk onderbroken.

Het voordeel van deze werkmethode ligt hierin, dat alle factoren die de belichting konnen beinvoelden (opnamefilters, veranderingen van diafragma en brandpuntsafstand bij zoomobjectieven, uittrekverlengingen bij zichbi-jopnamen enz.) automatisch meeberekend worden.

De TTL-flitsfungtie kan alleen met camera's worden uitgevoerd, die met deze functie uitgerust zijn. Het is nicht voldoende alleen de flitser in de stand „TTL" te zetten. Voor het testen van de TTL-functions要去 zich film in de camera bevinden.
Bij sterke contrastverschillen, bijv. een donker onderwerp in de sneuw, kan een correctie op de belichting vereist zich. (hoofdstuk 11, cladzijde 37).

Instelmethode voor de TTL - flitsfunctie

• Camera volgens de opgaven in zijn gebruiksaanwijzing instellen..
• Flitser van de overeenkomstige SCA-adapter voorzien en op de camera monteren.
• Instelknop voor de filmgevoeligheid ④ draaien. Het witte instelmerkje要去gether over de ISO aanduiding van de filmgevoeligheid staan, zodat de afstandsbereiken kutnen worden afgelezen. De filmgevoeligheid moet in de camera als ook, in sommige gevallen, in de SCA-adapter ingesteld worden.
• Flitser met de hoofdschakelaar ⑨ aanzetten.
  Keuzeschijf op TTL draaien.

De afstandsbereiken können rechtstreeks van de diafragmarekenschijf worden afgelezen of in tabel 3 op bladzijde 77 worden opgezocht.

Voor testen van de flitsreikwijde is alleen ontspannen met de camera en Niet met de handontspanknop van de flitser möglichk (indien mogelijk de camera hierbij op meervoudige belichting zetten).

4. Flitsen met automatiek

In de functie van flitsen met automatiek meet de fotosensor het door het onderwerp gereflecteerde Licht. De flitser onderbreekt de uitraling van het Licht na het bereiken van de vereiste hoeveelheid Licht. Daardoor hoeft bij een afstandsverandering geen neue diafragmaberekening en -instelling te worden uitgevoerd, zolang het onderwerp zich maar binnen het aangegeven automatiek-flitsbereik bevindt.

De fotosensor van de flitser要去 het onderwerp gericht�n, waarheen de hoofdreflector van de flitser ook gericht staat. De fotosensor heeft een meethoek van 25^ . De sensor meet alleen gedurende de eigien lichtafgiffe van de flitser. Bij flitsen met automatiek beschikt de gebruiker over zes automatiekdiafragma's.

Instelmethode voor het flitsen met automatiek:

Instelvoorbeeld:

Verlichtingsafstand: 5 ~m

Filmgevoeligkeit: ISO 100/21°

• Camera volgens de opgaven van zijn gebruiksaanwijzing instellen.
• Instelknop voor de filmgevoeligheid ④ droaien. Het witte instelmerkje要去egenover de ISO aanduiding van de filmgevoeligheid staan, zatat de afstandsbereiken hun den worden afgelezen.

De flitsafstand van 5 m veroorlooft, bij het in acht nemen van de max. flitsafstand, de automatiekdiafragma's 8 - 5,6 - 4 - 2,8.

• Flitser met hoofdschakelaar ⑨ inschakelen.
• Kiesschijf op een van de in groen uitgevoerde automatiekdiafragma's instellen. De instel-streep verbindt waar bij het ingestelde diafragmagetal met de bijbehorende max. flitsafstand op de afstandsschaal. De min. flitsafstand bedraagt ongeveer 10% van de max. flitsafstand.

• Diafragma op de flitser en de camera op hetzelfde getal instellen.
  Met het oog op de kleinst möglichke scherptediepte (bij portretopnamen gewenst) bevelen wij aan om diafragma 2,8 te nemen. Bij groepsfoto's waar veel personen achterelkaar staan, bevelen wij diafragma 8 aan.

• Flitsparaatheid ⑧ afwachten - groene LED Licht op.

Het onderwerp要去ch op ongeveer het derde deel van het afstandsbereik bevinden. Daarmee heeft de elektronica voldoende spelruimte voor de belichting, wonneer dat nodig is.

De flitsafstanden van elk automatiekdiafragma overlappen elkaar. Door deze overlapping kan het te fotograferen onderwerp altijd in het middelste derde deel worden geplaatst.

Voorlichtig bij zoomobjectieven!

Deze kuren op grond van hun constructietype lichtverlies tot een hele stopveroorzaken. Zij kuren ook bij verschillende instellenen van de brandpuntsafstand verschillende efectieve diafragmawaarden hebben. Deze eventueel door een met de hand te corrigeren instelling van de diafragmawaarde op op flitser compenseren!

5. Flitsen met handbediening

In deze flitsfungtie worden de volle energie door de flitser uitgestraald, voorzo ver er geen deelvermogen ingesteld staat (M 1/2 - M 1/4). De aanpassing aan de opnamesituatie kan door deinstilling van het diafragma op de camera worden uitgevoerd.

Wanner de ingestelde waarde nicht met de daadwerkelijkke afstand overeenkomt, moet (-en) eventueel het diafragma of/en het deelvermogen (M 1/2 en M 1/4) overeenkomstig worden veranderd.

Maatgevend voor het deelvermogen is:

• de afstand tot het onderwerp.
• de gewenste diafragmawarde
• de filmgevoeligkeit ISO.

Instelmethode voor flitsen met handbediening:

Instelvoorbeeld:

Flitsafstand 5m

Filmgevoeligkeit: ISO 100/21°

• Camera volgens de opgaven van zijn gebruiksaanwijzing instellen.

• Instelknop voor de filmgevoeligheid (4) draaien. Het witte instelmerkje要去getherver de ISO aanduiding van de filmgevoeligheid staan, zatat de afstandsbereiken hunnen worden afgelezen.

• Flitser met de hoofdschakelaar ⑨ inschaken.
  Keuzeschijf op M zetten.

Boven de flitsafstand op de schaal worden het in te stellen diafragmagetal getoond.

Bij een flitsafstand van 5 m (als in het voorbeeld)要去 op de camera diafragma 8 worden ingesteld.

Bij gebruik van het groothoekvoorzetstuk要去 het ingestelde diafragma worden gecorrigeerd. Het instelcentrum houdt rekening met het groothoekvoorzetstuk.

6. Indirect flitsen

Rechtstreeks geflitste Foto's zijn vaak aan hun harde en geprononceerde schaduwen te herkennen. Vaak ook werkdt de naturukundig bepaalde lichtaf-val van voor- maar afterwardsstorend.

Door indirect te flitsen+kunnen deze verschijnselen voor een groot deel worden voorkomen, omdat zowel onderwerp als achtergrund met verstrooid Licht, zacht en gelifikmatig kuren worden verlicht.De reflector van de flitser wordt hierbij zo gezwenkt,dat deze een geschikt reflectievlak ( bijv. het pla-fond of de wanden van de ruimte )verlicht.

De reflector van de flitser is waarom verticaal en horizontaal zwenkbaar. Verticale klikstanden voor indirect flitsen vindt u bij:

• 15^, 30^, 45^, 60^, 75^ en 90^ (reflector tot de gewenste klinikstand zwenken)

De reflector is horizontal 180^ aan links en rechts draaabaen klikt in de standen 90^ en 180^ in.

Bij het verticale zwenken van de flitskop moet erop worden gelet, dat er tot een voldoend groe hoek wordt gezwenkt, zodat er geen rechtstreekslichteerhopentonderwerpkanvallen.Daarom minstens tot de 60^ klikstandzwenken.

Het door het reflectievlak verstrooide Licht geeft een zachte verlichting van het onderwerp.

Het reflectievlak moet kleurneutraal, bijv. wit zich en het mag geen structuur bevatten ( bijv. houten balken in het plafond) die tot schaduworming aanleiding kan vormen. Voor kleureffecten kiest men een reflectievlak in de gewenste kleur.

Om bij het indirect flitsen schaduwen te vermiijden, die bijv. bij portretopnamen onder de neus en in de oogholten{kennen ontstaan, is het gebruik van de tweede reflector aan te bevelen.

6.1 Indirect flitsen met ingeschakelde tweede reflector

De tweede reflector ⑥ geeft bij indirect flitsen frontale opheldering.

Het gebruik van de tweede reflector is in principe alleen zinvol bij indirect flitsen.

Met de schakelaar ⑫ kan de tweede reflector in- en uitgeschakeld worden.

Bij geactiveerde tweede reflector worden de flitsenergie zo verdelijk, dat 85% door de hoofdreflector en 15% door de tweede reflector wordenuitgestraald. Bij instelling van deelvermogen en ingeschakelde tweede reflector konnen de aangegeven percentages iets afwijken.

Is de door de tweede reflector uitgestraalde hoeveelheid Licht te groot, dan kan die hoeveelheid met behulp van de reductieschijf met ong. 40% worden verminderd. De reductieschijf hiertoe over de tweede reflector leggen en aan beiden zichden vast indrukken, tot hij hoorbaar inklikt.

6.2 Indirect TTL-flitsen en indirect flitsen met automatiek

Het is nuttig om voor de eigenglijke opname te testen, of de flitser voor het gekozen diafragma voldoende Licht afgeeft. Gebruik hiervoord de werkwijze zoals die in hoofdstuk 9, bladzijde 36 worden beschreiben.

6.3 Indirect flitsen met handbediening

Bij het flitsen met handbediening worden het vereiste objectiefdiafraagma het meest practisch met behulp van een flitsmeter bepaald. Wanner zo'n meter

niet ter beschikking is, kan men met de vuistregel

$$ \text {O b j e c t i e f d i a f r a g m a} = \frac {\text {r i c h t g e t a l}}{\text {f l i t s a f s t a n d} \times 2} $$

een diafragmagetal berekenen, dat men bij het opnemen nog met + en - 1 diafragmastop kan varieert.

7. De winder-functie

Definitie:

Onder winder-functie wordt verstaan: serieopname met meertere opnamen per seconde De winder-functie is een functie met deelvermogen (M 1/40). In deze functie konnen tot 2 flitsen / seconde worden ontstoken.

Instelmethode voor het werknen met de winder-functionie:

• Camera volgens de opgaven van zijn gebruiksaanwijzing instellen.
• Instelknop voor de filmgevoeligheid ④ draaien. Het witte instelmerkje要去gether over de ISO aanduiding van de filmgevoeligheid staan, zatat de afstandsbereiken hun den worden afgelezen.
• Flitser met de hoofdschakelaar ⑨ inschaken.
  KeuzeschijopWzetten.
• Flitsparaatheid ⑧ aufwachten - groene LED Licht op.

Op de schaal kan gegenover de flitsafstand het op de camera in te stellen diafragmagetal worden afgelezen.

De winder-functionie is alleen met NiCd-accu of Power Pack möglichk.

8. Invulflitsen bij daglicht

De mecablitz kan worden gezruikt voor invulflitsen bij daglicht, om schaduwen weg te werkden en een uitgebalancearde belichting, ook bij gegenlicht te bereiken. Er kunnen hiervoeur verzillende möglichkheden worden gekozen.

8.1 Invulflitsen met automatiek

Bepaal met de camera of een belichtingsmeter de vereiste combinatie van diafragma en belichtingsstijd voor een normale belichting. Let er waar bij op, dat de belichtingsstijd gelijk aan of langer dan de kortste flitsssynchronisatietijd ( afhankelijk van de camera ) is.

Voorbeeld:

Bepaal'diafragma = 8 ;bepaalde belichtingstijd = 1 / 60s

Flitssynchronisatietijd bijv. 1/100 s (zie gebruiksaanwijzing van de camera) De beiden bepaalde waarden voor diafragma en belichtingstijd kannen op de camera worden ingesteld, waar de belichtingstijd langer is dan de flitssynchronisatietijd van de camera.

Om een goede invulling te bereiken, bijv. om het karakter van de schaduw- Werking te behouden, wordt aanbevolen op de flitser een diafragmawaarde lager te nemen dan het op de camera ingestelde getal. In het voorbeeld ward op de camera diafragma 8 ingesteld. Wij raden dus aan, op de flitser dan 5,6 in te stellen.

Let erop, dat de bron van het gegenlicht Niet rechtsstreeks op de fotosensor van de flitser schijnt. De elektronica van de flitser zou daardoor in verwarring worden gebracht.

8.2 Invulflitsen met handbediening

Met behulp van de deelvermogens heeft u bij handbediening de mogelijkheid, de gewenste opheldering bewust te sturen.

Volledige opheldering van de schaduwen

Bepaal met de camera of met een belichtingsmeter de vereiste combinatie van diafragma en belichtingstijd en stel deze op de camera in. De reikwijdtde van de flitser worden in het instel centrum aangegeven. Wanner de onderwerpsafstandkleiner is dan de aangegeven reikwijdtde, kan een deelvermogen worden gekozen om de afstand aan te passen.

Gereduceerde opheldering van de schaduwen

Bepaal met de camera of met een belichtingsmeter de vereiste combinatie van diafragma en belichtingstijd en stel deze op de camera in. Om minder

opheldering van de schaduwen te verkrijgen dan bij de volledige opheldering, kut u het deelvermogen aan de flitser een stop lager zetten.

8.3 Invulflitsen met TTL-functionie

Bij sommige cameramodellen worden automatisch in de program- c.q. automatiekfuncties een invulflitsregeling uitgevoerd. Door de grote verschidenheid aan cameragestuurde invulflits-regelingen bij de moderne camera's is het hier Niet mogelijk, de instelmethoden uitvoerig te beschrijven. In de regel vindt u in de gebruiksaanwijzing van uw camera hiervoor de nodige aanwijzingen. Bij camera's zonder eigens invulflitstechniek is in principe ook bij de TTL-flitsfunctie invulflits met de flitser mogelijk. De uitwerkingen van het invullicht is hierbij darüber van de eigenschappen van het camera TTL-meetsysteme affhankelijk. In veel gevalloen verdient.daarom de werkmethode van invulflitsen-met-automatiek aanbeveling.

9. De aanduiding van de belichtingscontrole

De aanduiding voor de belichtingscontrole o.k. ⑩ Licht alleen op, wanner de opname goed werk belicht bij flitsen met automatiek of in de TTL-flitsfungie.

Hiermee heeft u bij flitsen met automatiek de möglichkheid om, vooral bij indirect flitsen met moeilijk vooruit te bepalen reflectie-omstandigheden, door een met de hand te ontsteken flits het passende diafragma te bepalen. Bij flitsen in de TTL-flitsfunctie is het ontsteken van een proeefflits nicht möglichk.

Een proefflits worden met de ontspanknop voor handbediening ⑦ ontstoken. Blijft de aanduiding o.k. na de proefflits donker, dan moet u het eerstvolgend lagere diafragmagetal instellen of de afstand tot het reflectievlak, c.q. het onderwerp verkleinen en de proefflits herhalen.

De aldus bepaalde diafragmawaarde moet op de camera worden ingesteld. Houd de fotosensor bij de proefflits net als bij de latere opname.

10. Verlichtingshoek en groothoekvoorzetstuk

Met het groothoekvoorzetuk worden de horizontale verlichtingshoek van 62^ maar 65^ en de verticale verlichtingshoek van 42^ maar 60^ vergroot.

Het groothoekvoorzetstuk moet bij brandpuntsafstanden van minder dan 35 mm (kleinbeeld 24 × 36 ~mm ) c.q. minder dan 75 mm (formaat 6 × 6 ~cm ) worden gezrukt.

De flitsreikwijden verminderen bij het opsteken van het groothoekvoorzetstuk automatisch.

11. Belichtingscorrecties

De belichtingsautomatieken zijn afgestemd op een reflectie van 25% (gemiddelde reflectiegraad van flitsonderwerpen). Een donkere achtergrund die veellicht absorbeert en een lichte achtergrund die sterk reflecteert ( bijv. opnamen met谈起licht), können aanleiding vormen tot over- resp. onderbelichting.

11.1 Belichtingscorrectie bij flitsen met automatiek

Om het bovengenoemde effect te compenseren, kan de belichting door het openen en sluiten van het cameradiafragma worden gecorrigeerd. Bij een overwegenlichte achtergrond onderbreekt de sensor van de flitser de lichtafgifte te vroeg en het eigendijk te fotograferen onderwerp worden te donker. Bij een donkere achtergrond worden de lichtafgifte te LAST onderbroken en het onderwerp worden te Licht.

lichte achtergrund:

cameradiafragma 1/2 tot 1 stop openen ( bijv. van 5,6 maar 4)

donkere ache tergrond:

cameradiafragma 1/2 tot 1 stop sluiten ( bijv. van 8 maar 11)

11.2 Belichtingscorrectie in de TTL-flitsfungtie

Veel camera's hebben een instelelement voor belichtingscorrecties, dat ook bij de TTL- flitsfunctie te gebruiken is.

Let op de opgaven in de gebruiksaanwijzing van de camera.

Een belichtingscorrectie door veranderen van het objectiefdiafragma is hier nicht möglichk, waar de belichtingsautomatiek van de camera het veranderde diafragma waar als normal automatiekdiafragma ziet.

12. Onderhoud en verzorging

Verwijder vuil en stof met een zicht, droog, of met siliconen behandeld doekje. Gebruik geen reinigingsmiddelen - de kunstsfdelen zouden beschadigd können worden.

Formeren van de flitscondensator

De in de flitser ingebouwde flitscondenorndergaat een naturukundige ver-andering, wanner het apparaat gedurende langere tijd Niet worden ingeschakeld. Daarom is het nooodzakelijk het apparaat eens per kwartaal gedurorende ong. 10 min. in te schaken. De accu要去aar bij zoveel energie leveren, dat de flitser uiterlijk 1 min. na het inschaken, flitsparaat is.

Richtgetallen bij ISO 100/21°: in metersystem 45, in feetsystem 148

6 automatiekdiafragma's bij ISO 100/21°: 2,8 - 4 - 5,6 - 8 - 11 - 16

Flitsduur:

• ont. 1/300 ... 1/20 000 seconde,
• in handbediende functies 1/300 seconde met vol vermogen,
• bij 1/2 vermogen ong. 1/1000 seconde,
• bij 1/4 vermogen ont. 1/2500 seconde,
• bij winder-functie ong. 1/10 000 seconde.

Meethoek fotosensor: ong. 25^

Kleurtemperatuur: ong. 5600 K

Filmgevoeligheid: ISO 25 tot ISO 1000

Synchronisatie: Laagspannings-thyristorontsteking

Aantallen flitsen:

50*...2000 met NiCd-accu,

100* ... 2600 met alkalinangaanbatterijen,

140 * ... 3600 met Super-alkalimangoanbatterijen,

* bij vol vermogen

Flitsintervaltijden:

7 s. (handbediend) .. 0,3 s. bij NiCd-accuvoeding,

13 s. (handbediend)... 0,3 s. met alkalamangaan batterijen,

11 s. (handbediend) ... 0,3 s. met Super-alkali-mangaonbatterijen,

Zwenkbereiken en klikstanden van de hoofdreflector:

haar boven 15^ 30° 45° 60° 75° 90°

linksom 90° 180°

rechtsom 90^ 180°

Afmetingen: ong. in mm (B x H x D)

flitser 92× 247× 102

Gewicht:

Flitser zonder voeding: ong. 680 gram

Tabell: Richtgetallen bij vol vermogen (blz. 76)

Tabell 2: Laadapparaten (blz. 76)

Tabell3:FlitsbereikenindeTTL-flitsfunctie(blz.77)

3...16 zonder groothoekvooretstuk

2...11 met groothoekvooretstuk

Deze tabel geldt nicht bij indirect flitsen.

De levering omvat:

Flitser, camerabeugel, batterijkorf 45-39 (Alleen bij batterij-uitvoering anders als accessoire), flitskabel 45-47, grothoekvoorzetstuk 45-42, reductiefilter 45-44, gebruiksaanwijzing, SCA 300/3002 tabel,

(in NC-uitvoering bovendien: NiCd-accu 45-40 en laadapparaat zie tabel 2, blz. 76).

14. Accessoires

Voor foutrieve werkung en schade aan de mecablitz,veroorzaakt door het gebruik van toebehoren van andere fabrikanten, worden geen aansprakelijkheid aanvaard.

• Filter-set 45-32 (Bestelnr.: 0004532)
  omvat 4 kleurenfilters voor verlichtingseffecten en een holder filter voor het opnemen van kleurenfolies in kleur�keuze.
  Fixeer-set 30-28 (Bestelnr.:0003028)

beschermt de flitser gegen verdroaien op de camerabeugel.

• Camera-draadontspanner 45-26 (Bestelnr.: 0004526)

maakt opnemen mogelijk met de hand die de flitser vasthoudt. Daardoor is de andere hand vrij voor de scherpstelling.

• Camera-elektró-draadontspanner 45-25 (Bestelnr.: 0004525)

als 45-26, maar dan met schakelaar voor elektrisch ontspannen.

• Oplaadset B 45 (Bestelnr. : 0012045)

NiCd-accu en oplaadapparaat voor het naderhand omzetten van de 45 CL-4 batterij op NiCd-accubedrijf.

• Lichtreductiefilter-set 45-28 (Bestelnr. : 0004528)

bestaat uit drie grijsfilters en een glasheldere filterhouser voor de opname van kleurenfolies.

• Mecalux 11(Bestelnr.:0000011)

Sensor voor optisch, vertragingsvrij ontsteken op afstand van verdere flitsers via een door de camera ontstoken flits. Spreekt ook aan op infrarood.

Geen batterij nodig.

• Mecalux-houder 60-26 (Bestelnr. : 0006026) voor het bevestigen van de Mecalux 11.
• Mecamat 45-46 (Bestelnr.: 0004546) externe sensor, breidt het gebruik van de mecablitz enorm uit. Te gebruiken zijn nu 11 automatiekdiafragma's. In de stand „Manuell“ staan u 7 flitsvermogens met 7 vaste flitsduurtijden ter beschikking. Ingebouwde Zoeker met parallaxopheffing voor dichtbijopnamen, twee meethoeken (25^ en 12^ ) voor optimale meting.
  NiCd-accu 45-40 (Bestelnr.: 0004540)
• Power-Pack P 50 (Bestelnr. : 0012950) voor groe aantallen flitsen en korte flitsintervallen (ong. 300 flitsen met vol vermogen).
• Reflectieschemr 60-33 (Bestelnr.: 0006023) verzacht harde slagschaduwen door zich zacht, gerichte Licht.
• Adapters van het systeme SCA-300 voor het flitsen met systemdcamera's. Zie separate gebruiksaanwijzing. Bovendien is de SCA 300 A verbindingskabel vereist.
  Adapters van het systeme SCA 3002 voor het flitsen met systeemcamera's die over digitale gegevensoverdracht beschikken. Uitbreiding van de functies ten opzichte van het SCA 300-systeme. Zie separate gebruiks-aanwijzing. Bovendien is de SCA 3000 C verbinderingskabel vereist.
• Cameraplaat 70-35 (Bestelnr.: 0007035) voor het stabel bevestigen van midden- en grootformaatcamera's.
• Beugeladapter 45-35 (Bestelnr. : 0004535) voor het verminderen van de parallaxussen reflector en camera bij zichbij- en groothoekopnamen.
• Beugeladapter 60-28 (Bestelnr.: 0006028) als 45-35, noch nu in hoogte verstelhaar.
• Flitsverbindingskabel SCA 300 A (Bestelnr. : 0009305 )

verbindskabel voor het aansluiten van de flitser aan een adapter van het SCA 300-system.

• Flitskabel SCA 3000 C (Bestelnr. : 0033003) verbindskabel voor het aansluten van de flitser aan een adapter van het SCA 3002-system.
• Standaardvoet 301 (Bestelnr. : 0093014) in verbinding met SCA 300 A voor het aansluiten aan camera's met accessoireschoen, voorzien van middencontact.
• Flits-verbindingskabels:
  Gespiraliseerde kabel 45-19 (Bestelnr. : 0004549)
  Gespiraliseerde kabel 45-54 voor middeencontact (Bestelnr. :0004554)
  Flitskabel 45-48, 1 m (Bestelnr. : 0004548)
  Flits-verlengingskabel 60-53, 1,25 m (Bestelnr. : 000 6053)
  Flits-verlengingskabel 60-54, 5 m (Bestelnr. : 0006054)
• Tas 45-29 (Bestelnr. : 0004529)
• Televoorzetstuk 45-33 (Bestelnr. : 0004533) voor flitsopnamen met teleobjectieven. Verdubbelt het richtgetal ongeveer. Ook infrarood-opnamen möglichk.
• Draagriem 50-31 (Bestelnr.: 0005031)

Afvoeren van de batterijen

Batterijen horen nicht bij het huisvuil.

S.v.p. de batterijen bij een waarvoort bestemd inzamelpunt afgeven.

S.v.p. alleen ontladen batterijen / accu's afgeven.

Batterijen / accu'sন in de regel ontladen wonneer het waarvoort gebruikte apparaat

• uitschakelt en aangeeft „batterijen leeg"
• de batterijen na longer gebruik Niet meer goed functioneren.

Om kortsluiting te voorkomen,要去en de batterijpolen met plakband worden afgeplakt.

Contents

4. Flitsen met automatiek

Afb. 4a: Batterij-c.q. accu verwisselen

Fig. 4a: Battery changing

(Alleen bij batterij-uitvoering anders als accessoire)

Afb. 5a: Spanningskiezer

Fig. 5a: Voltage selector

Uw Metz product is ontworpen voor en opgebouwduit kwalitatief hoogwaardige materialen en componenten die gerecycled en opnieuw gebruikt hunnen worden.

Dit symbolism betekent, dat elektrische en elektronische apparaten aan het eind van hun levensduur gescheiden van het huisvuil bij het afval moeten worden afgegeven.

Lever dit apparaat af bij deplaatselijke verzamelplaats of in een kringloopwinkel.

Help ons alstublieft het milieu waarin we leven, te behouden.

Paaee

In het kader de CE-markering werden bij de EMV-test de correcte be-lichting bepaald.

SCA Contacten nicht aanraken!

In uitzonderlijke gevallen kan aanraken leiden.

Note:
