MANUALE UTENTE HEADSET HS-1200 CREATIVE

Conformità UE 26
Licenza e copyright 26
Guida illustrata 27
Istruzioni per l'utente 29
Installazione dei driver delle periferiche e delle applicazioni 29
Modifica / disinstallazione dei driver delle periferiche e delle applicazioni 29
Guida per la risoluzione dei problemi 30
Precauzione 31
Specifiche tecniche 32

ESPANOL

Conformità UE Conformità CEE

Questo prodotto è conforme alle seguenti direttive:

Direttiva CEM 2004/108/CE

Produto eletrico destinato al mercato europeo conforme alla direittiva sulla bassa tensione 2006/95/CE.

Produotti di Communicatione wireless in radiofrequency destinati al mercato europeo conformi alla direttiva sulle apparecchiatre radio 1999/5/CE.

ATTENZIONE: Per la completeness con il requisito CE europeo, il dispositivo deve essere installato con appreciamenti informatiche con certificazione CE conformi ai limiti di Classe B.

Tutti i cavi utilizzati per il collegamento di questo dispositorio devono essere schermati, collegati a massa e non devono superare i 3 m di lunghezza. L'utilizzo con computer non certificatee con cavi non corretti più comportare interferenze con altri dispositivi o effetti indesiderati sul prodotto.

MODIFICHE: Qualiasi modifica non espressamente approvata da Creative Technology Limited o da una delle sue affiliate compta l'annullamento della garanzia dell'utente e dei diritti che ne derivano.

Licenza e copyright

Le informazioni cont∉nute in isto docimento sono soggette a modifica nella preavviso e non costituiscono un impegno da parte della Creative Technology. Nessuna parte di isto manuale può essere riprodotta o trasmessa in una qualiasi forma o con un qualiasi mezzo, elettronico o meccanico, compresa fotocopiata o registrazione, e per un qualiasi scopo sulla autorizzazione scritta di Creative Technology Ltd.

Il contratto di licenza del software si trova in una cartella separata sul CD di installmente.

Copyright © 2008 by Creative Technology. Tutti i diritti riservati. Creative, il logo Creative, X-Fi, Xtreme Fidelity, Sound Blaster, il logo Sound Blaster X-Fi, EAX e CMSS sono marchi o marchi registrati di Creative Technology Ltd. negli Stati Uniti e/o in altri paesi. Tutte gli altri prodotti sono marchi commerciali o marchi depositati dei rispetti propriatori.

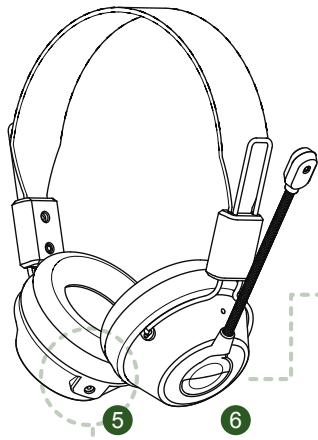

Per spegnere il microfono,
ruotarne l'asta versuso l'alto

Risposta/Fine chiamata

4 Accensione/spegnimento

1 VOL +/VOL -
2 Indicatore LED
5 Ingrasso CC

6 Microfono

Passo ① : installare il software X-Fi sul PC.

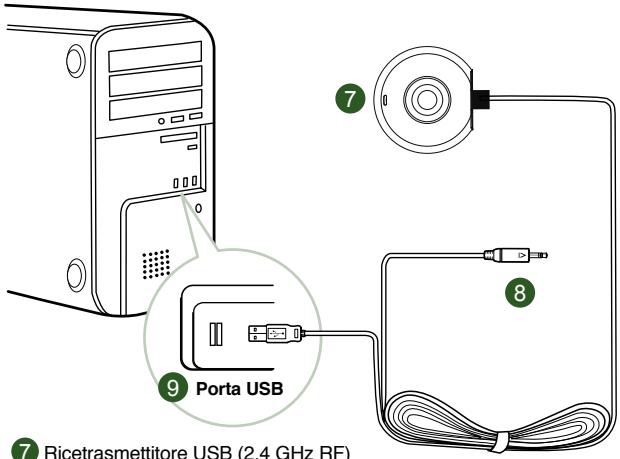

Passo ② : Inserire il ricetrasmettitore USB in una porta USB alimentata.

Collegare il ricetrasmettitore USB al PC. Il ricetrasmettitore USB è una stazione di base che utilizes la frequenza radio a 2,4GHz e ricaricaanche la cuffia quando esta è scarica.

7 Ricetrasmettitre USB (2.4 GHz RF)
8 Spinotto CC USB di carica
9 Connettore USB

Per eseguire l'AGGANCIO, spagnere la cuffia. Tenere premuto per 5 secondi.

Istruzioni per l'utente

Congratulazioni per aver scletto la cuffia per videogiocchi Creative HS-1200 Digital Wireless di Creative Labs. Creative HS-1200 Digital Wireless è la prima cuffia per videogiocchi USB completeness bidirezionale a 2,4GHz dotata di Sound Blaster® X-Fi per un'esperienza di gioco totalmente coinvolgente. Grazie all'audio stereo non compreso ad alla fedella con driver al neodimido da 40 mm e conunicazione vocale chiara e pulsanti di controllo facilemente accessibili sull'auricolare, la cuffia per videogiocchi HS-1200 Digital Wireless con Tecnologia X-Fi Technology creation un avvolgente effetto sonoro surround 3D, che offre l'ecctitante sensazione di un totale coinvolgimento nel gioco. Con il software Sound Blaster® X-Fi si ottiene un sono migliorere per i videogiochi, rispetto a quello offerto delle cuffie tradizionali.

Conteno della confezione

• Cuffia per videogiochi Creative HS-1200 Digital Wireless
  Ricetrasmettitore USB
• Manuale dell'utente
• CD di installmente

X-Fi Crystalizer

Migliora la dinamica musicae enfatizzando i suoni di percussione acuti e i transitori

X-Fi CMSS-3D

Cuffia X-Fi CMSS-3D: fornisce l'esperienza di riproduzione multicanale sulla cuffia per tutti i tipi di contento.

Installazione dei driver delle periferiche e delle applicazioni

Inserire il CD di installatione Sound Blaster® X-Fi nelle unità CD/DVD-ROM.

Fare cling con il pulsante destro del mouse sullicona dell'unità CD-ROM/DVD-ROM, quindi fare cling su Apri AutoPlay o AutoPlay.

Seguire le istruzioni sullo schermo per completare l'installazione > riavviare il computer.

Modifica / disinstallazione dei driver delle periferiche e delle applicazioni

Inserire il CD di installatione Sound Blaster ^® X-Fi nell'unità CD/DVD-ROM. Fare cig con il pulsante destro del mouse sull'icona dell'unità CD-ROM/DVD-ROM, quandirefare cig su ApriAutoPlay o AutoPlay.Seguire le struczioni visualizzate sullo schermo. Sulla pagina Manutenzione programma, selezione Aggiuni o Rimuovi per modificare, Ripara per reinstallare o Rimuovi tutto per disinstallare la suite software.

1. Volume + / -

Regolare il volume della cuffia premendo "+" per alzarlo o "-" per abbassarlo.

1. Indicatore LED

La luce rossa indica che la cuffia è in carica.

La luce blu indica che la cuffia è alimentata e "agganciata" al ricetrasmettitore USB.

1. Ricezione / Fine chiamata

Premere una volta il pulsante per ricevere una chiamata in ingresso con

Windows Live™ Messenger o MSN® Messenger. Premiere nuvamente il pulsante per terminare la chiamata.

Pausa riproduzione musicale

Mette in pausa l'audio in Windows Media® Player.

Con autre applicazioni il comportamento potrebbe essere differente.

1. Accensione/spegnimento

Tenere premuto il pulsante 1-3 secondi per accendere o spegnere la cuffia.

Modalità di aggancio

Per attivare la modalità di aggancio, spegnere la cuffia. Tenere premuti per più di

5 secondi i pulsanti di alimentazione sulla cuffia e sul ricetrasmettitore USB.

Quando il LED si accende di luce blu fissa la cuffia è "agganciata" al ricetrasmettitore USB.

1. Ingrasso CC

Per caricare la cuffia, collegare ad esta lo spinotto CC. Il caricamento completo della cuffia richiede circa 2,5 ore.

Al primo utilizzato, caricare la cuffia per almeno 6 ore.

Nota: La cuffia HS-1200 è ricaricabileanche durante l'utilizzo.

6. Microfono

Per attivare il microfono, ruotarne l'asta verso il basso e regolarla.

Per disattivare il microfono, ruotarne l'asta verso l'alto.

7. Ricetrasmettitore USB

Il ricetramsettitori USB funzioni come stazione di base e utilità la frequenza radio a 2,4 GHz per la trasmissione e la ricerca del segnale digitala della cuffia.

8. Spinotto CC USB di carica

Per caricare la cuffia, inseire lo spinotto CC USB di carica nell'ingresso CC sulla cuffia.

9. Connettore USB

Collegare il connettore USB a una porta USB disponibile sul PC.

Configurazione manuale per Skype™

Dalla barra dei menu di Skype™, selezione Strumenti >Opzioni. Procede alla sezione dei tasti di scelta rapida e modificare le segentti impostazioni:

• Impostare "Respondi alla chiamata" su "Ctrl-C".
• Impostare "Rifiuta/Riaggancia la chiamata" su "Alt-Q".

Salvare le impostazioni. La cuffia è ora impostata per l'utilizzo con Skype™.

Note: non tutte les autres applicazioni VoIP supportano la configuratura di tasti di scelta rapida e le impostazioni那么多 variate.

Guida per la risoluzione dei problemi

Se si ritiene che la cuffia per videogiochi Creative HS-1200 Digital Wireless non funzioni come previsto, attenersi ai passi per la risoluzione dei problemi seguenti, prima di rivolgersi ai servizio di assistenza tecnia.

Per ulteriori informazioni, vedere la pagina "Assistenza clienti" su

La cuffia non si accende

• Verificare che la cuffia sia caricata. Se è la prima volta che si utilizza la cuffia, caricaria per almeno 6 ore. La cuffia deve essere caricata per almeno 6 ore al Primo'utilizzato.
  Nota: La cuffia HS-1200 è ricaricabileanche durante l'utilizzo.
• Premere il pulsante di accensione ① sul controllo Della cuffia per attivarla.

La cuffia è accesa, ma non si sente l'audio

• Verificare che l'indicatore LED sa accesso con luce blu fissa. Se l'indicatore lampeggia, la cuffia deve essere agganciata al ricetrasmettitore USB. Per agganciare la cuffia, anzitutto spegnerla. Quindi tenere premuto il pulsante di alimentazione per >5 secondi. Premere contemporanamente il pulsante di aggancio sul ricetrasmettitore USB. quando l'indicatore LED è accesso in luce blu fissa, la cuffia è agganciata.
• Verificare che il ricetrasmettatore USB sia collegato diretamente a una porta USB disponibile. Alcuni hub USB alimentati via BUS potrebbero non erogare sufficiente energia per alimentare quello dispositivo. Scollegare l'hub USB e collegare il ricetrasmettatore USB direttamente a una porta USB del PC. In alternatively, è possible utilizzare un hub USB dotato di alimentazione esterna.
  Utilizzare un'altra porta USB del PC*.
• Nel pannello di controllo (PC*), accertarsi che sua selezionata la periferica audio corretta. Scegliere (Impostazioni > Pannello di controllo > Suono e periferiche audio); in Riproduzione, selezione Creative HS-1200 Headset.

Registrazione, selezionare Creative HS-1200 Headset.

Riaviare l'applicazione PC.

• Supporta solo Windows® XP SP2, Vista™ e versioni superiors. Altri sistemi operativi non supportano quello dispositivo.
• Verificare che le impostazioni Volume e Riproduzione non siano disattivate e che il relative volume si regolato almeno a meta valore.
• Provaré a scollegare e ricollegare il ricetrasmettitore USB al PC* e riavviare l'application. Ripetere il processo precedente.

• Su unsystema che non segue correttamente la convenzione USB, esiste la possibilità che il systema si blocchi quando si connette il dispositivo. Se ciò si verifica, rivolgersi al produttore del computer.

• Verificare che sua selezione a l'opzione Cuffia nella selezione altoparlianti e cuffia della modalità Intrattenimento.

• Regolare le impostazioni del mixer del volume in modalità Intrattenimento a metà intervallo

Impossible agganciare il ricetrasmettitore USB

• Accertarsi che la cuffia sia caricata e spenta durante l'opération di aggancio.
• Accertarsi di premere il pulsante di aggancio sul ricetrasmettitore USB.
• Vericare il funzionamento della porta USB.
  Quando si collega il ricetrasmettatore USB, lindicatore LED si accende.

Luce di stato

Blu fissa

Blu lampeggiante

Rossa/blu fissa

Messaggio

Agganciato

Connettivita intermittente alla cuffia al ricetrasmettitore USB

Ogni disposietivo eletronico e soggetti all'interferenza delle frequenza radio provenienti da sorgenti esterni. Per ridurre les interferenze, atteneri alle istruzioni seguenti.

• Verificare l'eventuale presenza di possibili fonti di interferenza in radio frequenza e ripositionare tali dispositivi.
• Riposizunione il ricetrasmettiture USB. La portata del dispositivo è ottimale in assenza di ostruzioni e ostacoli, quali pareti, oqetti metallici, dispositivi elettronici, alloparlanti, ecc.
• Ridurre la distanza tra la cuffa e il ricetrasmettittore USB. La distanza di esercizio massima della cuffa Creative HS-1200 Digital Wireless + di 22 metric*.
• Misurato in spazi aperti. Pareti e altri ostacoli possono ridurre la portata del disposizio.

Il pulsante della cuffia non funzione correttamente

• Accendere la cuffia. Se non vi è alcuna riposta dall'indicatore LED, provare a ricaricare la cuffia mediante l'adattatore di alimentazione CC in dotazione. Non spegnere il computer durante la ricarica della cuffia.
• Premere nuovamente il pulsante. Il LED delve essere blu, dopo aver acceso La cuffia.
• Se alla non vi è risposta, utilizeszare un oggettop appunito e premere il pulsante 'reimposta' situato sull'auricolare destro. In quello modo si reimpostera l'unità, riportandola ai valori predefiniti di fabbrica.

La cuffia non si ricarica

Collegare la cuffia allo spinotto CC e insertire il ricetrasmettittore USB a una porta USB ad alta potenza su un computer che non si trova in modalità di suspENSION. L'indicatore LED delve essere blu/rosso durante la ricarica e blu una volta terminata la ricarica.

Nonutilizzare caricatori nonapprovati per caricare la cuffia.

Il microfono non funziona

Nel pannello di controllo (PC^) , accertarsi che sua selezionata la periferica audio corretta.

Scegliere (Impostazioni > Pannello di controllo > Suono e periferiche audio) in Registrazione, selezione Creative HS-1200 Headset

Riaviare l'applicazione PC.

• Supporta solo Windows® XP SP2, Vista™ e versioni superiors. Altri sistemi operativ non supportano quello dispositivo.

Accertarsi che

La funzione Mic Mute sia disattivata.
- Nella selezione Mixer della modalità Intrattenimento, selezionare la casella di controllo Monitor nella sezione Mic In.
- Verificare che l'asta del microfono sia ruotata verso il basso.
- Regolare il microfono in modo da posizionarlo più vicino alla bocca.

Precauzione

L'esposizione prolongata ad alti volumi di ascolto con le cuffie più comportare la perdita temporopera o permanente dell'udito.
- Spagnere la cuffia per videogiochi Digital Wireless a bordo di aeromobili.
Non piegare, lasciar cadere, urtare, perforare, bruciare o aprie la cuffia.
- Questa cuffia Digital Wireless è specificamente progettata per funzioni entro l'intervallo elettrico del trasformatore USB in dotazione e il suo utilizzato ai di fuori di tale intervallo è a rischio dell'ultente.

• NON utilizzare la cuffia Digital Wireless con altri trasformatori. Per richiedere un trasformatore sostituito, contattare l'aassistenza cliente Cienti.
  Non tentare di intervenire in alcun modo su alcun componente della cuffia Digital Wireless o del ricetrasmettitore USB. L'apertura o la rimozione dei coperti cui poud infatti comportare l'esposizione a tensioni pericolose o ad altri rischi. Per qualiasi tipo di intervento di manutenzione rivolgersi a personale qualificato.

Specifiche tecniche

Specifiche tecniche

• Tecnologia wireless digitale: frequenza radio proprietaria a 2.4 GHz per la trasmissione bidirezionale anzavata.
• Portata: sino a 22 metri* in un ambiente tipico.
  Tempo di ascolto (per carica): circa 8 ore.
  Tempo di standby: fino a 3 mesi.
  Tempo di carica: 2,5 ore.
• Metodo di carica: tramite l'uscita CC del ricetrasmettitore alimentato USB.
• Tipo di batteria: litio polimeri.
• Indicazione di batteria scarica: 3 segnali acustici ripetuti anni 5 secondi.
• Connettivita: USB 1.1
• Lunghezza cavo USB: 80 cm.
• Peso netto (esclusa confezione): Ricetrasmettitore USB - 60 g

Cuffia Digital Wireless - 155 g

Cuffia

• Driver: magnete in neodimio da 40 mm.
  Risposta in frequenza: 20Hz 20kHz
  Impedenza: 32 ohm.

Microfono

• Tipo: condensatore a cancellazione del rumore.
  Rispostain frequency: 100Hz - 16kHz
  Impedenza: < 10 kohm.

Requisiti diistema

• Processore Intel® Pentium® 4 1.6 GHz, AMD® Athlon XP 2000+ o superiore.
  (Procesore Pentium® 4 2.2 GHz, AMD® Athlon XP 2400+ o superiore consigliato)
• Chipset della schedà madre Intel®, AMD (o compatibile al 100%).
• Microsoft® Windows Vista™ 32-bit o 64-bit, Windows® XP Professional x64 Edition, Windows® XP Service Pack 2 (SP2).
• 512 MB RAM.
• 600 MB di spazio libero sul disco rigido.
  Unità CD/DVD-ROM.
• Una porta USB disponible (per il ricetrasmettitore USB).

• Installazione e avvi di Windows Live™ Messenger o MSN® Messenger per ricevere o terminate le chiamate. Skype™ richiede la configurazione manuale.

• Misurato in spazi aperti. Pareti e altri ostacoli sono ridurre la portata del dispositivo.
