MANUALE UTENTE CYBORG COMMAND UNIT SAITEK

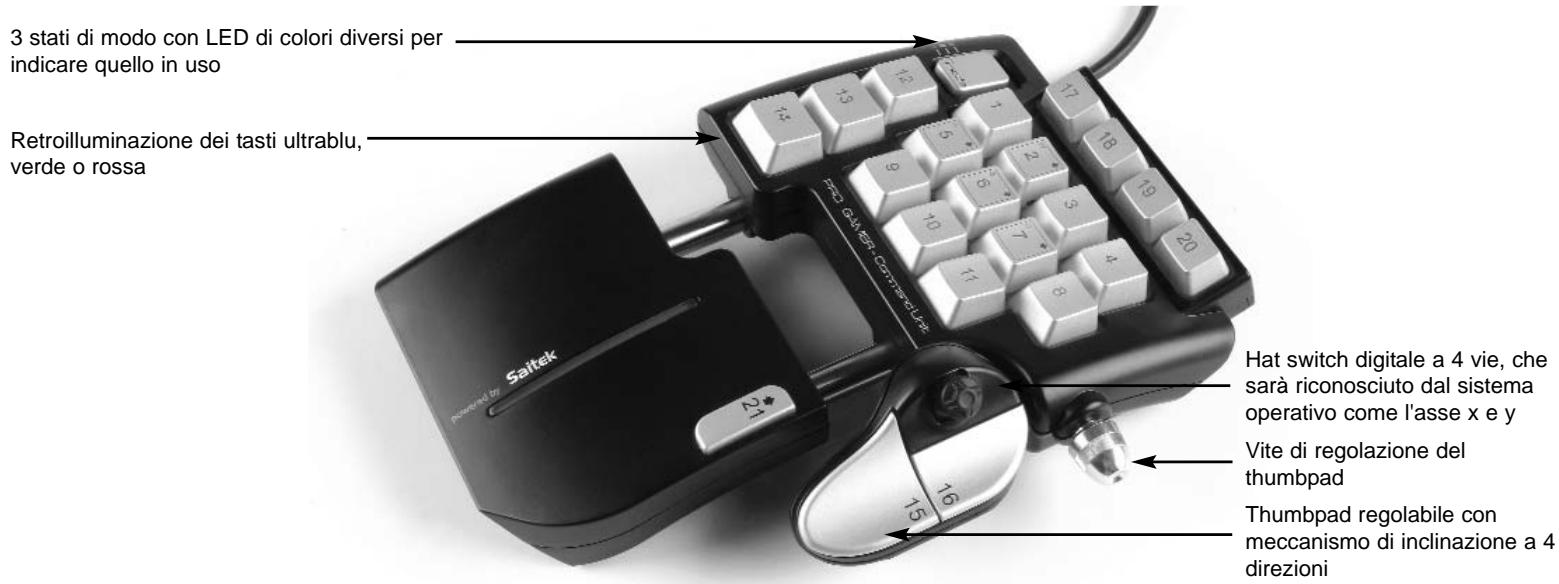

La Saitek Pro Gamer Command Unit è un dispositivo USB retroilluminato per giochi FPS (First Person Shooter) e strategici. L'unità peut essere regolata secondo le dimensioni della mano dell'utente ed è inoltre dotata di tasti incisi al laser che fanno brillare la retroilluminazione ultrablu, rossa o verde, permettdone lalettura dei tasti al buio.

Pulsanti della tastiera standard (numeri e layout come segue):

11 tasti standard (principal) in 2 file di 4 tasti e 1 fila di 3 tasti: 3 pulsanti pinkie (azionabili con il mignolo) a sinistra dei tasti principali; 4 pulsanti di funzione posizionati diaetro i tasti principali per facile accesso; 2 pulsanti pollice; interruptore di Modo a 3 positioni (Blu = Default - nessun profilo, Verde = Carica profilo per Modo FPS (First Person Shooter), Rosso = Carica profilo per Modo RTS (Real-Time Strategy).

Totalmente programmabile con impiego del software SST (Saitek Smart Technology); con 20 pulsanti, 1 Funzione Shift, 3 dati di modo e ministick analogico a 4 vie per un massimo di 144 comandi programmabili.

Installazione per gli utenti di Windows® XP

1. Con il computer acceso, chiudere qualsiasi programma in esecuazione e inserte il CD Saitek Smart Technology nel drive del CD-ROM.
2. Nel momento in cui appara la schermata Introduzione, fai cli c su Installa software per continuare. Se il CD non si avvia automaticamente, selezione Avvio alla barra delle applicazioni di Windows®, poi Esegui e digita D:\Setup.exe (D: rappresenta il suo drive CD-ROM) e fai cli sc su OK.
3. Quando visualizzate la schermata di Benvenuto, fate cli su Avanti per continuare.
4. Dopo aver letto la liberatoria, selezionare l'opzione Accetto i termini della liberatoria e fare clic su Avanti per continuare.
5. Nella schermata Impostazione Driver, se non l'avete fatto, inserte il cavo USB in una delle porte USB del computer e fate clic su Avanti.
6. Seleziona continua nelle 2 successive schermate e nella schermata Driver Setup, selezione Avanti per testare il loro controller.
7. Quando compare la schermata Saitek Controller, prova tutti i pulsanti del controller e i comandi per verificarne il corretto funzionamento. Al termine, faiolicu OK.
8. Alla schermata Software Setup, selezionare Installa il software SST e fare clic su Avanti.
9. Alla schermata Software Setup, fai cli su Avanti e segui le istruzioni a schermo. A Anything puto, ti sare chiesto di installare funzionalità come il Saitek Magic Mouse e Saitek Magic Keyboard (XP chiama casi i vari elementi della periferica Saitek). Continua a cliccare su Avanti, Continua comunique e Finisci per accettare l'installazione fino a quando viene visualizzata la schermata Installazione del software di programmazione riuscita.
10. Alla schermata Registrazione, selezione Controlla但这a case la registrati o e segui le istruzioni a video, oppure non selezionare questa opzione e registra più avanti.
11. Al completamento dell'installazione, compare l'opzione Esegui Editor Profili, che visualizza l'ambiente di programmazione 3D. Se non intendi vedere l'Editor Profili a quello punto, fai clic su Finisci per completing l'installazione. La tua periferica Saitek adesso è pronta per l'uso con i loro giochi preferiti.

Installazione per utenti di Windows® 2000

1. Con il computer acceso, chiudere tutti i programmi in esecuzione e inserire il CD Saitek Smart Technology nel drive del CD-ROM.
2. Quando appeare la schermata introductiva, selezione Installa software per continuare.
3. Quando viene visualizzata la schermata di Benvenuto, fai cli su Avanti per continuare. Se il CD non viene eseguito automaticamente selezione Avvio in Windows®, quindi Esegui, digita D:\Setup.exe e fai cli su OK - dove D:\ è la lettera del vosto CD-ROM.
4. Dopo aver letto l'esonero, selezionate I'opzione Accetto i termini dell'esonero e fate clic su Avanti per continuare.
5. Alla schermata Installazione driver periferica, fai cli su Avanti e segui le istruzioni a schermo.
6. Al prompt, inserte il cavo USB in una delle porte USB del computer e fate clic su Configura.
7. Quando viene visualizzata la schermata Proprietà periferica, fai clic su Avanti per visualizzare la schermata Test.
8. Quindi, prova tutti i pulsanti del controller e i comandi per verificare il corretto funzionamento. Al termine, fai cli su OK.
9. Alla schermata Software di programmazione, selezione Utente avanzato e fai cli c su Avanti.
10. Alla schermata Driver periferica programmabili, fai cli su Aggiorna e segui le istruzioni sullo schermo.
11. Poi alla schermata Installazione del software di programmazione riuscita, fai cli su Avanti.
12. Alla schermata Registrazione, selezione Regina e segui le istruzioni sullo schermo o selezione Regina più tardi e fai cli sc su Avanti.
13. Al completamento dell'installazione, compare l'opzione Esegui Editor Profili, che visualizza l'ambiente di programmazione 3D. Se non vuoi videere l'Editor Profili a quello punto, fai cli su Finisce per completare l'installazione.

INFORMAZIONI IMPORTANTI

BREVI COMMENTI SUGLI AGGIORNAMENTI DEI DRIVER

Periodicamente sono disponibili aggiornamenti dei driver e del software di programmazione per quello prodotto.

E' possible verificare la disponibilità degli aggiornamenti più recenti visitando il site web Saitek e facendo cliq su Download. Visualizza un menu a discesa. Seleziona Driver e Software.

PER GLI UTENTI DI WINDOWS® XP - AGGIORNAMENTI DINAMICI

Con il software di programmazione SST è necessario essere una versione aggiornata che operi con i nuovi driver scariciati da Windows update. Per ottener e una nuova versione del software, après l'icona Game Controllers (Controller del gioco) nel pannello di controllo, selezionare il controller all'interno della finestra e cliccare su Proprietà. Sulla parte superiore della finestra Proprietà cliccare su About (Informazioni) e verrà visualizzato un link con la scritta: Click here to download the SST Programming Software (Cliccare qui per scaricare il software di programmazione SST). Cliccare sul link indicate e Windows farà comparire un prompt per il download che chiede se si desidera après o salvare il file sul disco. Scegliere di salvare nella posizione che si preferisce sull'hard disk del computer, quando il download del file inizia. Una volta terminato il download, trovare il file sull'hard disk e cliccarci sopra due volte per installare il software di programmazione.

Abilitazione della periferica nel gioco

La maggior parte dei giochi supportano le periferiche di gioco, che è possible abilitare utilizzando un menu di opzioni [controllo] contentuto nel Menu Principale del gioco stesso.

Se avete difficoltà nel farlo o se siete incerti se il gioco utilizzato supporta le periferiche di gioco, consultate il manuale per l'uso del gioco per otteneri ulteriori informazioni.

NB: Anche se il gioco che utilizzate non supporta non periferiche di gioco, è possible far funzionare la periferica in quel gioco per mezzo del software di programmazione Saitek Smart Technology (solo installato se scegliete l'installazione per Utente Avanzato). Il software di programmazione vi permette di programmare la periferica con comandi da tastiera e mouse, che permette alla periferica di funzionare soltanto nei giochi che hanno il supporto per mouse e tastiere. Per ulteri informazioni su quello potente software di programmazione, consultate la sezione del manuale intitolata Programmazione della periferica di gioco Saitek con il software di programmazione Saitek Smart Technology.

COME TESTARE LA PERIFERICA

1. Potete farlo in qualsiasi momento, facendo cig su Avvio, quindi Impostazioni e selezionando Pannello di controlo in Windows (gli utenti XP dispono solo fare cig su Avvio e quando su Pannello di controlo)
2. Visualizzate l'icona chiamata Periferiche di gioco o Opzioni di gioco (gli utenti XP devono a volte fare cli prima su Stampanti e altri hardware).
3. Aprite la finesta Periferiche di gioco/Opzioni di gioco; dovreste visualizzare il nome della vostra periferica.
4. Fate cig su Proprietà e quello vi permette di visualizzare la schermata di test.

PROGRAMMAZIONE DELLA PERIFERICA DI GIOCO SAITEK CON IL SOFTWARE DI PROGRAMMAZZIONE SAITEK SMART TECHNOLOGY

Presentazione del software di programmazione Saitek Smart Technology

Saitek Smart Technology Programming Software (SST) è il software fornito da Saitek per configurare la periferica di gioco Saitek per una migliorificazità. L'SST fornisce un potente gruppo di funzionalità e consente la programmazione della periferica di gioco con la configurazione migliorhe per la totale interazione. Nonostante un livello di sofisticatezza mai visto prima sul mercato e grazie alla presenza della Saitek Smart Technology all'interno, il software è rapplice e intuitivo da usare.

Per una guida completa sulla programmazione della periferica Saitek, visitate il site web Saitek a www.saitek.com.

Funzionalità del software di programmazione Smart Technology

Rapida e facile configurazione in qualsiasi gioco
- Personalizzazione delle configurazioni della periferica per i nostri giochi preferiti
- Configurazione della periferica con un modello e un'interfaccia tridimensionale sullo schermo
- Opzione di configurazione multipla per ciascuna periferica - ideale se una periferica è utilizzata da diverse persona
- Mosse speciali di programmazione con funzionalità sofisticate per la determinazione dei tempi
- Configurazioni speciali di gioco disponibili come 'Profili' dal site web Saitek e sul CD Smart Technology
- Scaricamento della versione più recente del software Saitek Smart Technology dal site web Saitek

Definizione di un profilo

Che cos'e un Profilo

Un Profilo è un'impostazione personalizzata per un migliorile gameplay; comprende una serie di comandi che sono preassegnati ai pulsanti o agli assi della periferica di gioco. Sono inclusi tre Profili prescritti nel Product Companion Disk in dotazione con il dispositivo: un profilo preconfigurato, un profilo studiato per i giochi FPS (First Person Shooter) e un terzo profilo per i giochi RTS (Real Time Strategy). Nel除去 Web Saitek (www.saitek.com) saranno inoltre disponibili nuovi profili che saranno aggiunti per la Pro Gamer Command Unit.

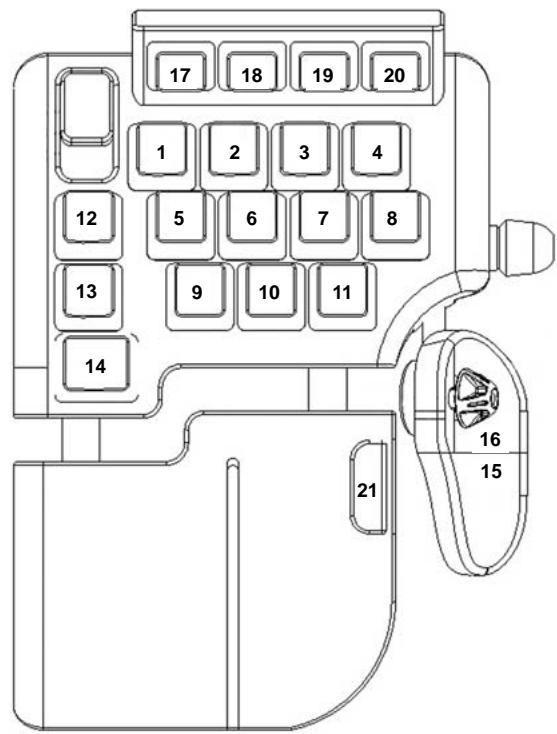

Tasti e modi preprogrammati della Pro Gamer Command Unit

La seguente tabella spiega i comandi corrispondenti della Command Unit nei modi FPS e RTS. L'interruttore di Modo a tre posizioni in alto a sinistra dell'unità selezione fra Blu (Default), Rosso (Modo RTS) e Verde (Modo FPS).

Default (blu)	Modo FPS (verde)	Modo RTS (rosso)
1	q	f
2	w	Freccia Su
3	e	Spazio indietro
4	r	m
5	a	Freccia sinistra
6	s	Freccia Giù
7	d	Freccia destra
8	f	g
9	z	r
10	x	t
11	c	c
12	Tab	Tab
13	Maiusc sinistra	Maiusc sinistra
14	Ctrl sinistra	Ctrl sinistra
15	Spazio	Alt sinistra
16	Alt sinistra	Spazio indietro
17	1	F1
18	2	F2
19	3	F4
20	4	F4
21 (Tasto Maiusc)
X Asse - 66-100%	b	Fine
X Asse - 0-33%	g	Home
Y Asse - 66-100%	]	Pagina Su
Y Asse - 0-30%	[	Pagina Giù

Istruzioni iniziali

1. Fare doppio cig sull'icona Saitek Smart Technology per l'installazione, sulla sinistra del desktop.
2. In Editor Profili, scegliere il dato a cui si desidera assegnare un dato della tastiera, facendo clic con il pulsante sinistro sulla cella di controllo nell'elenco di controlo sulla destra dello schermo.
3. Con il cursore che lampeggia, digitare i comandi e poi, per conclusere, fare clic sulla spunta verde.
4. Ripetere loo procedimento per tui i pulsanti che devono essere programmati e fare poi clic su File, Salva nella parte superiore della finestra Editor Profili.
5. Assegnare un nome al profilo (consiglio di chiamarlo con il nome del gioco per cui il profilo è inteso) e fare poi clic su Salva.
6. Perabilitare il profilo, fare clic sull'icona Profilo Adesso nella parte superiore dell'Editor Profili (ha l'aspetto di un cursore a croce nero-giallo) o fare clic con il pulsante destro sull'icona della periferica nella barra degli strumenti e selezionare il nome del profilo dall'elenco a comparsa delle opzioni.
7. Quando un profiloiene caricato, dietro l'icona della periferica nella barra degli strumenti c'è un quadrato verde che indica che il caricamento di profilo è attualmente in corso. Per scaricare un profilofare semplicamente clic con il pulsante destro sull'icona della periferica e fare cig su Cancella Profilo dall'elenco a comparsa delle opzioni.

Per ulteriori assistenza dettagliata sull'utilizzo del software di programmazione SST, fare clic sull'Help (Guida) sopra il Profile Editor, quindi Manual (Manuale).

Avvio impossible? Non preoccupatevi, siamo qui per aiutarti!

Quasi tutti i prodotti che ci vengono resi come difettosi non sono affatto difettosi - esplicamente non sono stati installati correttamente.

Se avete delle dificoltà con quello prodotto, visitate prima di tutto il nostro site Web www.saitek.com. L'area dell'assistenza tecnica vi fornirà tutte le informazioni che vi occorrono per ottenere il meglio dal mystro prodotto e per risolverve qualsiasi problema da voi riscontrato.

Se non avete accesso a Internet o il site Web non è in grado di rispondere alla vostra domanda, rivolgetevi al vostro Team Assistenza Tecnica Saitek locale. Offriamo l'assistenza tecnica rapida, vasta e completinga a tutti i nostri utenti. Prima di chiamarci accertatevi di averre delle informazioni pertinenti a portata di mano.

Troverete nel foglio separato fornito con quello prodotto i dati relativi al vosto Centro di Assistenza Tecnica locale.

Condizioni della garanzia

1. Il periodo di garanzia è di 2 anni alla data d'acquisto con presentazione della prova d'acquisto.
   2.Seguire le istruzioni per il funzionamento.
2. Il prodotto non deve essere stato danneggiato a causa di deturpazione, uso errato, abuso, negligenza, incidente, distruzione o alterazione del numero di seri, incorrette tensioni o correnti elettriche, riparazione, modifiche o manutenzione effettuate da qualiasi persona o parte ecctto dal nostro servizio di manutenzione o un centro di manutenzione autorizzato, utilizzo o installmenta di parti di ricambio non Saitek nel prodotto o la modifica di quello prodotto in qualiasi modo, o l'incorporazione di quello prodotto in qualiasi altre prodotto, o anni al prodotto provocato da incidente, incendio, inondazione, fulmini o forza maggiore, o qualiasi uso che contravviene alle istruzioni fornite da Saitek plc.

3. Gli obblighi di Saitek saranno limitati alla riparazione o sostituzione con la stessa unità o con un'unità simile, a scelta di Saitek. Per ottenere le riparazioni ai sensi della presente garanzia, presentare il prodotto e la prova d'acquisto (ad es. la ricevuta o la fattura) al Centro Assistenza Tecnica Saitek (elencato nel foglio separato contento nella confezione di quello prodotto), con le spese di trasporto prepagate. Qualsiasi condizione eventualmente in conflitto con qualsiasi legge, regolamento e/o obbligo statale o federale non sare applicabile in quel territorio particolare e Saitek aderirà a quella leggi, regole e/o obblighi.

4. Quando il prodotto viene reso per la riparazione, imballarlo molto attentamente, preferibilmente utilizzando i materiali d'imballaggio originali. Includere inoltre una nota esplicativa.

5. IMPORTANTE: per risparmiareosti e invenienti inutili, controllare attendamente di aver letto e seguito le istruzioni in questo manuale.
6. Questa garanzia sostituisce delle other garanzie, gli obblighi o le responsabilità esplicitte. LA DURATA DI QUALSIASI GARANZIA, OBBLIGO, O RESPONSABILITÀ IMPLICITI, COMPRESI MA NON LIMITATI ALLE GARANZIE IMPLICITE DI RESPONSABILITÀ E IDONEITA PER UNO SCOPO PARTICOLARE, SARÀ LIMITATA ALLA DURATA DELLA PRESENTE GARANZIA LIMITATA SCRITTAA. Alcuni Stati non consentono limitazioni sulla durata di una garanzia implicita, perché le suddette limitazioni sono non essere pertinenti nel vostro caso. NON SAREMO MAI RESPONSABILI PER QUALSIASI DANNO SPECIALE O CONSEGUENTE PER VIOLAZIONE DI QUESTA O DI QUALSIASI ALTRA GARANZIA, ESPLICITA O IMPLICITA, DI QUALSIASI TIPO. Alcuni Stati non consentono l'esclusione o la limitazione di danni speciali, incidentali o consequentii, per cui la suddetta limitazione può non applicarsi nel vostro caso. La presente garanzia vi conferisce diritti legali speciali, e potete essere andere altri diritti che variano da uno Stato all'alto.

Questo sibbolo riportato sul prodotto o nelle istruzioni indica che, al termine della loro vita, le apparecchiature elettriche ed elettroniche devono essere smaltite separatamente dai rifiuti domestici. Nell'Unione Europea sono disponibili sistemi per la raccolta separata e il riciclaggio dei rifiuti. Per richiedere ulteriori informazioni contattare le autorità locali o il rivenditore dove è stato effettuato l'acquisto del prodotto.

Avviso importante

In alcuni casi, l'uso di una tastiera può causare problemi alle mani, ai polsi, alle braccia, alla schiena o al collo. Se si avverte dolore, insensibilità o debolezza in queste aree durante o dopo l'uso della tastiera, rivolgersi al personale medico.

Per ridurre al minimo il rischio di danni, attenersi alle seguenti linee guida:

Regolare l'altezza e la distanza della sedia alla tastiera di modo che i polsi siano dritti.
- Tenere le spalle rilassate con i gomiti ai lati. Posizionare la tastiera e il mouse in maniera tale che non sia necessario allungarsi.
- Fare pause frequenti per far riposare mani e braccia. Allontanarsi dal computer e alzarsi e camminare almeno due volte all'ora, cercando di variarle le attività giornaliere.
Non pogiare i polsi su bordi acuti ed evitare di usare un poggiapolso/palmo durante l'uso della tastiera.
