MANUALE UTENTE DS-A1 ONKYO

Manuale di istruzioni

Gebruiksaanwijzing

Bruksanvisning

使用手册

Deutsch

Français

Espanol

Italiano

Nederland

Svenska

中文 (繁體字)

Grazie per aver acquistato un prodotto Onkyo. Prima di effettuare i collegamenti e diutilizzare l'apparecchio, leggete attendamente questo manuale. Seguendo le istruzioni potrete ottener il massimo delle prestazioni e del divertimento da quello prodotto Onkyo. Conservate il manuale per future consulazioni.

AVVERTIMENTO:

PER RIDURRE IL RISCHIO DI INCENDI O SCOSSE ELETRICHE, NON ESPORRE QUESTO APPARECCHIO ALLA PIOGGIA O ALL'UMIDITA.

ATTENZIONE:

PER RIDURE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL RIVESTIMENTO (O IL RETRO).ALL'INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL'UTILIZZATORE. PER LE RIPARAZIONI RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO.

WARNING

BISK OF ELECTRIC SHOCK

DO NOT OPEN

AVIS

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVIR

Il sibbolo del fulmine, racchiuso in un triangolo equilatero, serve ad avvisare l'utilizzatore della presenza di "tensioni pericolose" non isolate all'interno del rivestimento del prodotto che posso essere disù Alta sufficiente da cosituire un rischio di scosse elettriche alle personne.

Il punto esclamativo all'interno di un triangolo equilatero serve ad avvisare l'utilizzatore della presenza di importanti struzioni per il impiego e la manutenzione (riparazione) nei manuali allegati al prodotto.

Istruzioni importanti per la sicurezza

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutti gli avvertimenti.
4. Seguire tutte le istruzioni.
5. Non utilizzato quello apparecchio vicino all'acqua.
6. Pulire solo con un panno asciutto.
7. Non ostruire qualsiasi aperture per la ventilazione.Installare seguendo le istruzioni del fabbricante.
8. Non installare vicino a qualsiasi fonte di calorie, come ad esempio radiatori, convogiatori di calorie, stufe, o altri apparati (inclusi gli amplificatori) che producono calorie.
9. Non trascurare la funzione di sicurezza delle spine elettriche di tipo polarizzato o con presa di terra. Una spine polarizzata ha due lamelle, una più larga dell'altra. Una spine del tipo con presa di terra ha due lamelle più una terza punta per la messa a terra. La lamella larga o la terza punta vengono fornite per la vostra sicurezza. Se la spine fornita non corrisponde alla vostra presa di corrente, consultare un elettricista per la sostituzione della presa elettrica di vecchio tipo.
10. Proteggere il cavo di alimentazione dall'essere calpestato o schiacciato, in particolar modo le spine, le prese di corrente, e il punto dove i cavi escono dall'apparecchio.
11. Usare solo gli attacchi/accessori specificati dal fabbricante.

12. Scollegare quello apparecchio durante i temporali o quando non viene utilizzato per lungi periodi di tempo.

13. Per qualsiasi tipo di assistenza tecnica, riferirsi al personale tecnico di assistenza qualificato. L'assistenza tecnica si richiede quando l'apparecchio è danneggiato in qualsiasi modo, come ad esempio il cavo di alimentazione o la spina sono danneggiati, all'interno dell'apparecchio sono stati versati liquidi o sono caduti oggetti, l'apparato è stato esesto a pioggia o umidità, non funziona normalmente, oppure è caduto.

14. Danni che richiedono riparazioni

Scollegare l'apparecchio alla presa di corrente e rivolgersi per riparazioni a personale techniciano qualificato nelle seguenti condizioni:

A. Quando il cavo di alimentazione o la sua spina sono danneggiati,
B. Se liquidi sono stati rovesciati o oggetti sono penetrati nell'apparecchio,
C. Se l'apparecchio è stato esesto alla pioggia o all'acqua,
D. Se l'apparecchio non funzione normalmente quando si seguono le istruzioni per l'uso. Usare solo i comandi indicati nelle istruzioni per l'uso perché regolazioni improprie di altri comandi possono causare danni e spesso richiedono riparazioni lavorose da parte di tecnici qualificati per riportare l'apparecchio al funzionamento normale,
E. Se l'apparecchio è caduto o è stato danneggiato in qualsiasi modo, e
F. Quando l'apparecchio mystra un netto cam-biamento nelle prestazioni: quello indica la necessità di riparazioni.

1. Diritti d'autore delle registrazioni—A eccezione del solo uso per scopo personale, la copia del materiale protetto dal diritto d'autore è illegale perché il permesso del possessoro del copyright.
2. Cura—Spolverate di tanto in tanto l'apparecchio con un panno morbido. Per macchie più resistenti, utilizzate un panno morbido imbevuto in una soluzione di detergente neutro e acqua. Dopo la pulizia asciugate immediamente l'apparecchio con un panno pulito. Non utilizzato panni abrasivi, solventi, alcohol o altri solventi chimici poiché potrebbero danneggiare la finitura o rimuovere i caratteri sui pannelli.
3. Non toccate l'apparecchio con le mani bagnate—Non toccate l'apparecchio o il cavo dell'alimentazione con le mani bagnate o umide. Se nell'apparecchio dovesse penetrare acqua o altri liquido, fateo controllare dal vosstro rivenditore Onkyo.

Indice

Istruzioni importanti per la sicurezza. 2
Precauzioni. 3
Indice 3
Guida introductiva 4
Informazioni sull'RI Dock 4
Caratteristica 4
Contenuo dell'imballo 4
iPod compatibili. 4
Per iniziare a conoscere I'RI Dock. 5
Collegamento per I'RI Dock. 5
Utilizzato dell'RI Dock. 6
Inserimento dell'iPod nell'RI Dock. 6
Informazioni sulle funzioni. 6
Controllo dell'iPod 7
Funzioni iPod 8
Risoluzione dei problemi 9
Caratteristiche tecniche 9

Per i modelli per l'Europa

Dichiarazione di Conformità

Noi, ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, GERMANIA

dichiariamo sulla nostra responsabilità che il prodotto ONKYO descririto in quello manuale di struzioni è in conformità con i corrispondenti standardi tecnici: EN60065, EN55013, EN55020 e EN61000-3-2, -3-3.

GROEBENZELL, GERMANIA

ONKYO EUROPE ELECTRONICS GmbH

Informazioni sull'RI Dock

Con I'RI Dock di Onkyo potete riproduire la musica che avete memorizzato nell'iPod" di Apple attra- verso il vostro sistema audio Onkyo e utilizzare il telecomando Onkyo per controllare I'Pod. Utilizzando I' RI Dock potete trasmettre la musica containuta nell'iPod all'amplificatore e alle casse e le immagini contente nell'iPod photo al teilevisore.

RI è l'acronimo di Remote Interactive, unsystema di controllo esclusivo Onkyo che permette di controllare dispositivi audio Onkyo compatibili con RI utilizzato un solo telecomando. Tutti i dispositivi possono essere spenti o accesi simultaneamente e, quando viene avviata la riproduzione su un dispositivo di sorgente, l'amplificatore si accende automaticamente e selezione la sorgente d'ingresso appropriata.

In questo manuale il Remote Interactive Dock DS-A1 è chiamato semplicamente "RI Dock."

Caratteristica

Potete riproduire la musica che avete memorizzato nell'iPod attraverso il vostro sistema audio Onkyo
Potete controllare l'iPod con il telecomando Onkyo†
Uscita S-Video per guardare le immagini dell'iPod photo sul teilevisore
Supporta tutti gli iPod dotati di connettore dock, compreso l'iPod mini e l'iPod photo
Carica la batteria dell'iPod quando ascoltate la musica

Per tutte le novità riguardanti l'RI Dock, visitate il sito www.onkyo.com

Contenuto dell'imballo

Assicuratevi che nell'imballo ci siano i seguenti accessori.

• Manuale di istruzioni

• Adattatori iPod

Per iPod mini

• iPod photo (software 1.0 o versione successiva)
• iPod mini (software 1.2 o versione successiva)
• 4a generatione di iPod con ghiera cliscabile (software 3.0.2 o versione successiva)
  3a generatione di iPod con ghiera sensibile al tocco e pulsanti (software 2.2 o versione successiva)

Note:

• Prima di utilizzare l'RI Dock, aggiornate l'IPod con l'ultima versione del software disponibile sul sito Apple www.apple.com

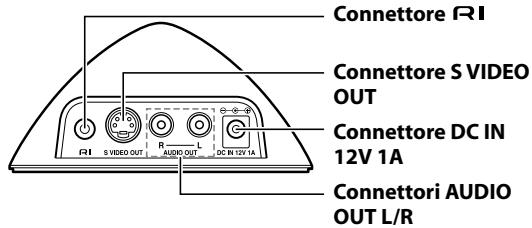

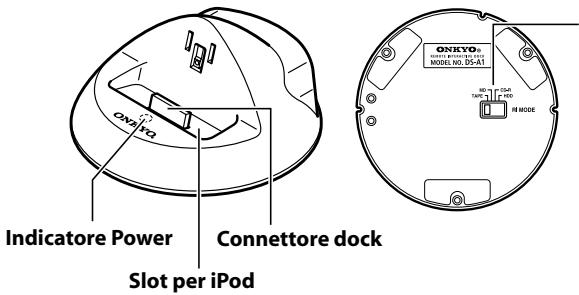

Per iniziare a conoscere I'RI Dock

Interruttore RI MODE

Impostatelo in modo da far corrispondere l'ingresso dell' amplificatore con il modo del lavoro a distance (si veda di seguito).

Display della sorgente dell'amplificatore

TAPE

MD

CDR

Interru tture Rl MODE

RI MODE SELECT MD CD-R SHAPE T FHD

RI MODE SELECT MD CD-R TAPE1 HDD

RI MODE SELECT MD CD-R SHAPE T HDD

TAPE

MD

CDR

Modo
CDR
Modo di comando a distance

Per maggiori dettagli su come selezionale la sorgente d'ingresso e il modo di lavoro a distance, si veda il manuale dell'utente dell'amplificatore.

Per cancellare la sorgente sul display dell'amplificatore da TAPE a MD o CDR, premete e tenete premuto il pulsante [TAPE].

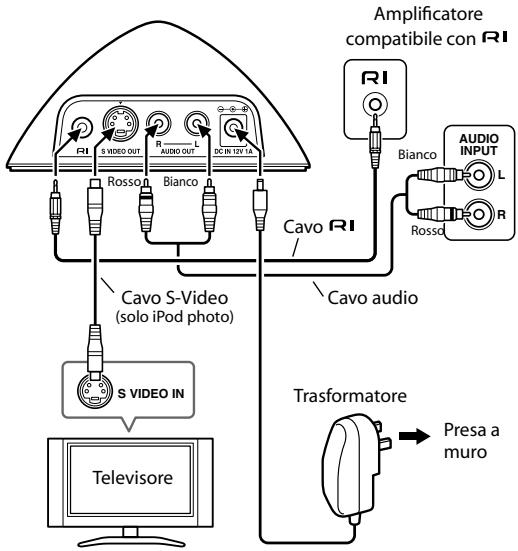

Collegamento per I'RI Dock

1. Utilizzate il cavo audio fornito in dotazione per collegare i connettori AUDIO OUT L/R dell'RI Dock ai connettori TAPE (MD, CDR) IN dell'amplificatore.
2. Utilizzate il cavo RI fornito in dotazione per collegare il connettore RI dell'RI Dock a un connettore RI di uno dei dispositivi Onkyo del vostro sistema.
3. Se avete un iPod photo, Collegate il connettore SVIDEO dell'RI Dock a un ingresso S-Video del ricevitore AV Onkyo o del tevisore. Si veda pagina 7 per maggiori informazioni.
4. Collegate il trasformatore CA al connettore DC IN dell'RI Dock.
5. Colgate la spina al trasformatore CA (potrebbe più essere collegata) e poi colgate quest'ultimo a una presa a muro.

Nota: Se il trasformatore CA è scollegato alla presa a muro o dall'RI Dock, quest'ultimo non emette né suoni né immagini, le funzioni RI non sono disponibili e la batteria dell'iPod non viene caricata.

Inserimento dell'iPod nell'RI Dock

Allinate I'iPod e I'apposito slot dell'RI Dock e, facendo attenzione, inserte I'iPodello slot come在哪stra figura. Il connettore dock dell'iPod si insertisce nel connettore dock dell'RI Dock.

A seconda del tipo di iPod, prima di inserirlo potreste dover insere nello slot dell'RI Dock uno degli adattatori iPod forniti in dotazione.

Adattatore per iPod mini

Altri adattatori iPod

Note:

• Per evitare danni al connettore dock, non girate l'iPod quando lo inserte o lo rimuovete e fate attenzione a non fare cadere l'RI Dock quando l'iPod è inserito.
• Non utilizzatolo con nessun altro accessorio iPod, per es. trasmittenti FM e microfoni, in quanto potrebbero causare malfunzionamenti.
• Quando inserte l'iPod, l'RI Dock si accende e l'indicatore Power si illumina.

Informazioni sulle funzioni

Funzionamento base

Potete utilizzare il telecomando dell'amplificatore per controllare le funzioni base dell'iPod quali Riproduzione, Pausa, Brano successivo, Brano precedente earsi via.

A seconda dell'amplificatore e della generazione dell'iPod, potrende essere in grado di utilizzare le seguenti funzioni.

- Funzione System On

Quando accendete l'amplificatore si accendono ancche I'RI Dock e I'iPod. Con alcuni apparecchi potreste dover premere due volte il pulsante [ON] del telecomando per accendere altri dispositivi delsystema.

Con gli iPod di 3a generazione si accende solo l'RI Dock.

- Funzione System Off

Quando spegnete l'amplificatore si spengono ancche I'RI Dock e I'iPod.

- Funzione Auto Power On

Se premete il pulsante Riproduzione [▶] del telecommando quando l'amplificatore si trovato in standby, quest'ultimo si accende automaticamente e seleziona l'iPod come sorgente d'ingresso. A quello punto l'iPod avvia la riproduzione.

Con un iPod di 3a generatione, potete fare la stessa casa utilizzando i pulsanti Riproduzione [▶] o Pausa [■] del telecomando.

- Funzione Direct Change

Se avviate la riproduzione dell'iPod utilizzando il telecomando quando ascoltate un'altra sorgente d'ingresso, l'amplificatore selezione automaticamente l'iPod come sorgente d'ingresso.

Con un iPod di 3a generatione, potete fare la stessa casa utilizzando i pulsanti Riproduzione [▶] o Pausa [■] del telecomando.

- Riproduzione con timer

Potete utilizzare la funzione Timer dell'amplificatore per accendere l'amplificatore e l'IPod e per avviare la riproduzione a un'ora specificata.

Questa funzione non è supportata dagli iPod di 3a generatione.

- Condivisione della funzione Dimmer

Seutilizzate la funzione Dimmer dell'amplificatore per cancellare la luminosità del display, cambiaanche la luminosità dell'indicatore Power dell'RI Dock.

- Altre funzioni del telecomando

Si vedano le pagine 7 e 8 per informazioni sulle altre funzioni iPod che potete controllinge con il telegomando.

Note sul funzionamento

Utilizzate il controllo del volume dell'amplificatore per impostare il volume.
- Quando I'Pod è nell'RI Dock, il suo controllo del volume non ha effetto.
- Se volete'utilizzate l'IPod con degli auricolari, prima di collegarli assicuratevi che il volume dell'IPod non siaccessivamente alto.
- Per poter utilizzato queste funzioni, I'RI Dock devesseccere collegato all'amplificatore sia con un cavo RI che con un cavo audio.
- Se l'amplificatore non supporte le funzioni System On, System Off, Auto Power On e Direct Change, dovete accenderlo e spegnerlo manually e selezionare la sorgente d'ingresso appropriata.

■ Note riguardanti l'iPod photo

• Se avete un iPod photo e avete collegato il connetore SVIDEO dell'RI Dock a un ingresso S-Video del ricevitore AV, potreste dover assegnare quell'ingresso video alla sorgente d'ingresso TAPE (MD, CDR). Per maggiori dettagli consultate il manuale di istruzioni del ricevitore AV.
• Se il ricevitore AV non vi permette di assegnare gli ingressi video alle sorgenti d'ingresso, collegate il connettore SVIDEO dell'RI Dock al connettore VIDEO 2 IN del ricevitore AV. Se altre alla musica volete videereanche le immagini dell'iPod, dovete prima selezionare la sorgente d'ingressoVIDEO 2 e poi la sorgente d'ingresso TAPE. Il ricevitore AV emette l'audio che viene trasmesso al connettore TAPE IN e, siccome la sorgente video non cambia quando viene selezionata la sorgente d'ingresso TAPE, continua a emettere il video che viene trasmesso al connettore VIDEO 2 IN.

Controllo dell'iPod

La seguente tabella在哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪哪 Pulsanti potrebbero ave nomi diversi e alcuni telecomandi potrebbero non ave alcuni pulsanti.

Funzione iPod	Pulsante del telecommando da utilizzare				Descrizione
	Modo TAPE	Modo MD	Modo CDR	Modo HDD
Accensione/spegnimento	[STANDBY], [ON]			—	Se l'RI Dock si trova in standby, si accende e con lui ancche l'iPod (gli iPod di 3a generatione non si accendono). Se l'RI Dock è acceso, alla in standby nelle l'iPod si spegne.
Riproroduzione	Riproroduzione [▶]				Avvia la riproduzione sull'iPod. Se l'iPod non è più acceso,.si accende automaticamente.(Sugli iPod di 3a generatione ha la funzione di Riproduzione/Pausa.)
Pausa	Pausa [■■], Arresto [■]			Pausa [■■]	Mette in pausa la riproduzione sull'iPod.(Sugli iPod di 3a generatione ha la funzione di Riproduzione/Pausa.)
Brano successivo	[▶▶], [▶▶]	Successivo [▶▶]			Seleziona il brano successivo sull'iPod.
Brano precedente	[■▶], [▶▶]	Precedente [■▶]			Avvia di nuovo il brano corrente dell'iPod.Preme-telo due volte per selezionare il brano precedente.
Avanzamento velocce	—	Avanzamento velocze [▶▶]			Premetelo e tenetelo premuto per far avanzare velocemente l'iPod.
Riavvolgimento velocce	—	Riavvolgimento [▶▶]			Premetelo e tenetelo premuto per far riavvolgere l'iPod.

• Negli iPod di 3a generatione alcune funzioni potrebbero non funzionare ancch installando l'ultima versione del software.
• Dall'aprile del 2005 nessun telecomando supporta il modo HDD.
• Per selezionare l'immagine successiva o precedente in un iPod photo, utilizzate i controlli di quest'ultimo dispositivo.

Queste funzioni possono essere usate con l'iPod photo, l'iPod mini e gli iPod di 4a generatione in concomitanza con l'utilizzo di alcuni tipi di amplificatori Onkyo.

Funzione iPod	Pulsante del telecommando da utilizzare				Descrizione
	Modo TAPE	Modo MD	Modo CDR	Modo HDD
Shuffle	[DOLBY MODE]	[RANDOM], [PLAYMODE], [SHUFFLE]			Imposta la funzione Shuffle dell'iPod su: Songs, Albums oppure Off.
Repeat	[REVERSE MODE]	[REPEAT]			Imposta la funzione Repeat dell'iPod su: One, All oppure Off.
Backlight	REC [●]	[DISPLAY], [SCROLL]			La luce dell'iPod si accende per 30 secondi.
Modo Playlist/Album	Riproduzione inversa [←]	[ENTER], [PROGRAM], [MEMORY]		—	Perutilizzare le seguenti funzioni con modi diversi da HDD, dovete prima selezionare il modo Playlist/Album utilizeszando i pulsanti in questa riga e poi premere il pulsante appropriato entro 5 secondi perché l'indicatore Power dell'RI Dock lampeggia.
Elenco successivo di brani	Avanzamento veloce [▶]			[PLAYLIST UP]	Seleziona l'élenco successivo di brani dell'iPod. Selezionate prima il modo Playlist/Album (si veda sopra).
Elenco precedente di brani	Riavvolgimento [←]			[PLAYLIST DOWN]	Seleziona l'élenco precedente di brani dell'iPod. Selezionate prima il modo Playlist/Album (si veda sopra).
Album successivo	Successivo [▶]			[ALBUM UP]	Seleziona l'album successivo dell'iPod. Selezionate prima il modo Playlist/Album (si veda sopra).
Album precedente	Precedente [←]			[ALBUM DOWN]	Seleziona l'album precedente dell'iPod. Selezionate prima il modo Playlist/Album (si veda sopra).

• A seconda dell'amplificatore, alcuni pulsanti potrebbero non funzionare come descritto.

Funzioni iPod

Avvio della riproduzione sull'iPod

Se avviate la riproduzione sull'iPod, la sorgente d'ingresso dell'amplificatore viene automaticamente impostata sull'ingresso a cui è collegato l'iPod. Se l'amplificatore è in standby, prima si accende automaticamente.

Utilizzo della funzione Alarm Clock dell'iPod

Potete utilizes la funzione Alarm Clock dell'iPod per accendere l'amplificatore e l'iPod a un'ora specificata. La sorgente d'ingresso dell'amplificatore viene automaticamente impostata sull'ingresso a cui è collegato l'iPod.

Note:

• Per poter'utilizzato queste funzioni, l'IPod deve essere inserito nell'RI Dock e quest'eultimo deve essere collegato all'amplificatore sua con un cavo RI che con un cavo audio.
• Quando'utilizzate queste funzioni, impostate il controllo del volume dell'amplificatore su un livello adeguato.

L'amplificatore potrebbe metterci quale secondo prima di essere pronto per l'uso, quindi potreste non udire i primi secondi del primo brano.
- Se volete selezionare un'altra sorgente d'ingresso, arrestate la riproduzione sull'iPod per evitare che l'amplificatore selezioni per sbaglio la sorgente d'ingresso dell'iPod.
- Se avete collegato degli accessori all'iPod, l'amplificatore potrebbe non essere in grado di selezionare correttamente la sorgente d'ingresso.

Caricamento della batteria dell'iPod

L'RI Dock carica la batteria dell'iPod quando quest'ultimo è inserito nell'RI Dock.

Note:

Per far sì che la batteria dell'iPod venga caricata, il trasformatore CA deve essere collegato a una presa a muro e al connettore DC IN dell'RI Dock.
- La batteria dell'iPod viene caricata ancche quando l'indicatore Power dell'RI Dock è spento.
- Per maggiori informazioni sul caricamento della batteria, consultate il manuale di struzioni dell'iPod.

Non viene emesso alcun suono

• Accertatevi che l'iPod sia in riproduzione.
• Accertatevi che I'Pod sia inserito correttamente nell'RI Dock.
• Accertatevi di averre acceso l'amplificatore, di averre selezionato la sorgente d'ingresso corretta e di averre alzato il volume.
• Accertatevi di essere inserito sino in fondo le prese dei cavi.
• Accertatevi che il trasformatore CA sia collegato a una presa a muro appropriata e all'Ri Dock.

Il telecomando non controlling l'iPod

• Accertatevi che I'Pod sia inserito correttamente nell'RI Dock.
• Se il telecomando ha dei pulsanti per il modo di lavoro a distance, accertatevi di esserezzionato il modo corretto.
• Controllate la posizione dell'interruttore RI MODE dell'RI Dock.
• Quando'utilizzate l'iPod, punctate il telecomando versuso l'amplificatore.
  L'RI Dock deve essere collegato all' amplificatore.
  sia con un cavo RI che con un cavo audio.
• Il connettore TAPE IN di alcuni amplificatori più essere impostato su TAPE, MD o CDR. Accertate vi che l'interruttore RI MODE dell'RI Dock e il modo del lavoro a distance corrispondano con这一点 impostazione. Consultate il manuale dell'amplificatore per maggiori informazioni.

Se non riuscite ancora a controllare l'iPod, avviata la coproduzione premendo il pulsante Riproduzione dell'iPod. A quel punto dovreste essere in grado di comandare il dispositivo a distanza.

Caratteristiche tecniche

Alimentazione: Trasformatore CA (12V DC)

Assorbimento elettrico: 0.4W (iPod non inserto)

Peso: 220g

Dimensioni (L x A x P): 11,2 x 5,6x11,2cm

Connettori: SVIDEO OUT, AUDIO OUT

L/R, connettore RI

Caratteristiche tecniche e disegno soggetti a modifiche alla preavviso.

• Le istruzioni contenute in quello manuale si riferisconoagli iPod prodotti sino all'aprile del 2005. Gli aggiornamenti del software dell'iPod potrebero richiedere nuove istruzioni.
• Il trasformatore CA (IU15-2120100-WP) fornito in dotazione con I'RI Dock è stato progettato per essere utilizzato esclusivamente con I'RI Dock. Non utilizzatelo con altri dispositivi. Allo stati modo, non utilizzate un'alto trasformatore CA con I'RI Dock. Cosi facendo potreste danneggiare I'RI Dock.
• Se ascoltando una stazione radio FM o AM con il sintonizzatore o il ricevitore, sentite dei rumori, provate ad allontanare l'antenna dall'RI Dock, dall'iPod e dal cavo del trasformatore CA. Evitate inoltre di avvolgere il cavo del trasformatore CA insieme a quelli di altri dispositivi.
