TANDEM - Strumenti di misura SUUNTO - Manuale utente e istruzioni gratuiti

MANUALE UTENTE TANDEM SUUNTO

REGOLAZIONE DELL'OTTICA 4

PULIZIA DI TANDEM 5

MISURAIZIONA A CONTATO 6

BUSSOLA DA RILEVAMENTO 7

COPYRIGHT, MARCHIO DI FABBRICA E BREVETTO 11

ISO 9001 11

CLINOMETRO 11

SUUNTO TANDEM, DUE STRUMENTI DI PRECISIONE IN UNO

Congratulazioni per il vostro acquisto di Suunto Tandem. Suunto Tandem è la risposta per le misurazioni sua d'inclinazione che d'altezza e per i rilevamenti con bussola. è via bussola di precisione riempita di liquido che clinometro, tutto all'interno di un alloggamento compatto in alluminio, facile da utilizzato e sufficientemente robusto da resistere a urti, corrosione e acqua. Qesto strumento di precisione di alta qualità combina l'accuratezza di precisione a un uso facile e rapido che più avvenireanche solo con una mano.

La struttura di dimensioni ridotte rende il Tandem Suunto la soluzione ideale per agli tipo di lavoro. La sua forma unica lo rende pratico da sorreggere. L'ottica di Tandem può essere regolata per facilitare lagettura. La scala del clinometro è in grado e in percentuale (0 - 90^, 0 - 150%) perché la scala della bussola è in azimuth (0 - 360^ con scala inversa). Sia il clinometro che la bussola sono graduati con incrementi di 1^ / 1% e ciascuno strumento è calibrato individualmente. I due bordi ad angolo retto rendono possibili le misurazioni aicontatto, ad esempio per l'installazione e il positioningamento di un'antenna satellitare.

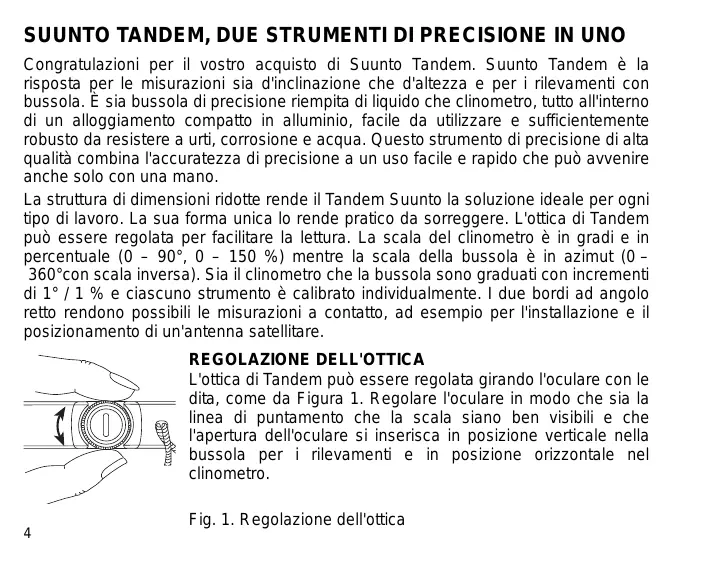

Fig. 1. Regolazione dell'ottica

REGOLAZIONE DELL'OTTICA

L'ottica di Tandem può essere regolata girando l'oculare con le dita, come da Figura 1. Regolare l'oculare in modo che sia la linea di puntoamento che la Scala siano ben visibili e che l'apertura dell'oculare si insertisce in posizione verticale nella bussola per i rilevamenti e in posizione orizzontale nel clinometro.

PULIZIA DI TANDEM

Qualora si accumuli sporco o umidità all'interno di Tandern, è possible pulirlo staccando l'oculare rimovibile. L'oculare può essere rimosso ruotandolo in senso antiorario (Fig. 2). Risciacque con acqua pulita,fare asciugare e riassemble con attenzione l'oculare.

Attenzione! Non utilizzato detergenti o solventi di alcun tipo, poiché potrebbero danneggiare le capsule.

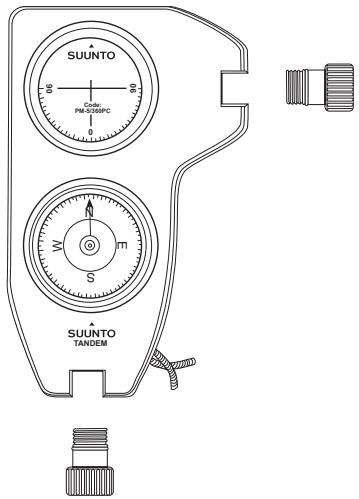

Fig. 2. Rimozione dell'oculare

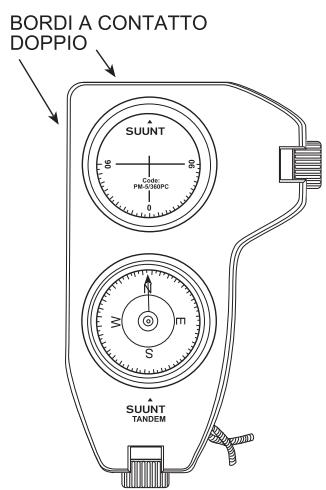

Fig. 3. Bordi

per la misurazione a contatto

MISURAIZIONA A CONTATTO

Il Tandem può essere utilizzato per l'allineamento delle antenne paraboliche o per altri tipi di misurazione a fatto. Il clinometro possiede due bordi di fatto differenti (vedere Fig. 3), che consentono di confrontare la misurazione con il piano orizzontale o verticale. La Scala (0 - 90 - 0 gradi) può essere utilizzata nelle misurazioni a fatto e indica l'angolo della superficie rispetto al piano di fatto.

BUSSOLA DA RILEVAMENTO

Struttura

La bussola da rilevamento è progettata per unire un'estrema precisione a un funzionamento facile e veloce. La schedà è sostenuta da un gruppo di supporto in pietra dura ed è immersa in un liquido di smorzamento per consentire un movimento fluido e privo di vibrazioni. Alla bussola viene applicato un trattamento permanente antistatico.

Inclinazione - equilibrio

La schedda della scalae è bilanciata per corrispondere all'area al cui interno viene utilizzata la bussola. Durante l'utilizzo della bussola in altri luoghi (es.: nei viaggi all'estero) ilchio del Campo magnetico verticale potrebbe inclinare la schedda, causando dificoltà durante il rilevamento. La zona d'equilibrio (vedere Fig. 4), se diversa, è individata sul retro dello strumentoizzato il numero di series; contattare il proprio fornitore di fiducia per dettagli.

La bussola legge il nord magneto, che è diverso dal nord geografico per la quantità di declinazione locale stampata sulla mappa. Per applicare su una mappa un rilevamento ottenuto con la bussola, la declinazione posita o negativa per la località in questione deve essere aggiunta o sottratta dal rilevamento della bussola.

Deviazione

Gli oggetti di ferro e acciaio posti vicino alla bussola, ad esempio orologi od occhiali da vista con montatura in acciaio, potrebbero causare deviazioni. Ove possibile, spostare tali oggetti a una distanza di sicurezza. Strutture grande quali edifici e bianchine in cemento armato causano deviazione a una certa distanza. Per rilevare la possibile deviazione, eseguire un avvistamento contrario alla parte opposita della linea dell'obiettivo.

Funzionamento

Tenere entrambi gli occhi ben aperti e suntare la bussola in modo che la linea di punctamento sua sovrapposta all'obiettivo, guardandolo atraverso le lenti. Lacala principale (numeri grandi) fornisce il rilevamento della propria posizione verso l'obiettivo, i numero piccoli indicano un rilevamento inverso dall'obiettivo verso la propria posizione. Tale caratteristica si rivela assai utile durante il calcolo di una posizione precisa.

Utilizzare l'occhio sinistro o destro, a seconda della propria preferenza. Quando entrambi gli occhi sono aperti, un'illusione ottica fa proseguire la linea di puntamento al di là del corpo dello strumento, sovrapponendola all'obiettivo. Ciò consente di incrementare la precisione e la velocità.

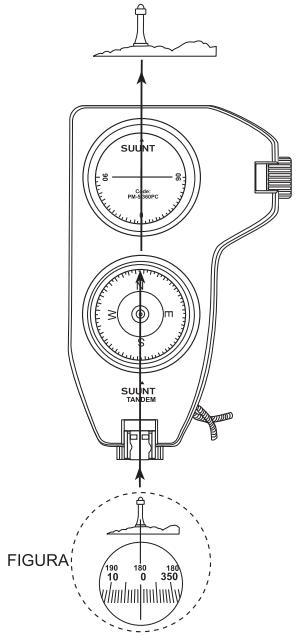

Fig. 5. La linea di puntamento appare sull'obiettivo

A causa di un disturbo della vista detto eteroforia, la precisione con cui alcuni utenti rilevano i dati dellalettura potrebbe essere ridotta. Per controllare la presenza di tale problema, effettuare la seguite procedure:

eseguire unalettura tenendo entrambi gli occhi aperti, quindi chiudere quello libero. Se lalettura non cambia notevolmente, gli assi visivi sono allineati ed è possibile tenere entrambi gli occhi aperti. Se dovesse verificarsi una differenza nelle lecture, tenere l'altro occhio chiuso e fissare a mezza altezza sobre lo strumento. La linea di puntoamento apparirà al di sopra del corso dello strumento e sare visible sull'obiettivo (Fig. 5).

Lo strumento più essere utilizzatoanche per la triangolazione,vedere Fig.6.I rilevamenti ottenuti dalla Scala principale sono 0^ rispetto alla collina e 64^ rispetto alla curva della strada,oppure 180^ e 244^ nella Scala inversa.La propria posizione è indicata dal punto di intersezione di queste due linee. Durante l'esecuzione di operazioni di positioningamento assai precise,i rilevamenti ottenuti devono essere corretti per la declinazione locale.

La tabella trigonometrica postanel retro del Tandem può essereutilizzata per il calcolo di distanze e soprattutto perdeterminare posizioni quandodue punti di riferimento appaiono in un angolo molto

ristretto. Tale procedura è illustrata nella Fig. 6.

L'angolo tra la curva della strada e la torre per il petrólio (derrick) è 15^ . Viene tracciata una linea a un angolo di 90^ verso la linea di rilevazione di 64^ , che parte della curva della strada e arrivava alla linea di rilevazione del derrick. La distanza, come

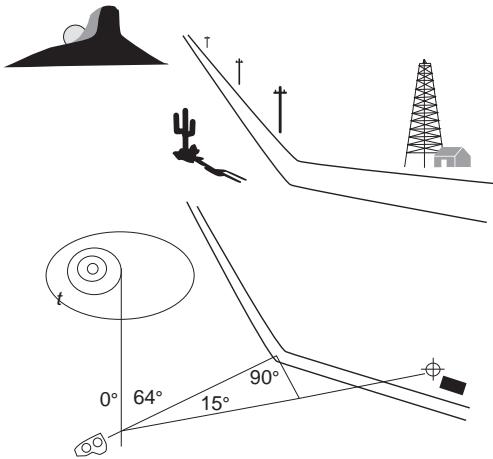

Fig. 6. Triangolazione

misurata nella tabella, è 1,6 km [1 miglio]. Quindi, la propria posizione è cot 15^× 1,6km = 6km [cot 15^× 1 miglio = 3,7 iglia] lungo la linea di rilevazione corretta di 64^ .

COPYRIGHT, MARCHIO DI FABBRICA E BREVETTO

Le presenti istruzioni sono coperte da copyright. Tutti i diritti sono riservati. Ne è vietata la riproduzione, la traduzione o la riproduzione sia totale che parliale, con qualsiasi mezzo o tecnica, alla il previo consenso scritto da parte di SUUNTO.

SUUNTO, Tandem e relativi loghi sono tutti marchi commerciali registrati di proprietà di SUUNTO. Tutti i diritti sono riservati. Sono stati rilasciate o applicati dei brevetti per una o più caratteristiche del presente prodotto.

ISO 9001

Il Sistema di Controllo Qualità di SUUNTO 0y è certificato dal Det Norske Veritas quale conforme all'ISO 9001 in tutte le sue operazioni (Certificato di Qualità n° 96-HEL-AQ-220).

CLINOMETRO

Struttura

La scheda della scala è sostumenta da un gruppo di supporto in pietra dura e tutte le parti mobili sono immerse in un liquido di smorzamento all'interno di un resistente contentatore di plastica sigillato ermeticamente. Il liquido smorzata tutte le vibrazioni di scala eccessive e consente un movimento fluido privo di scosse della scheda della scala.

Istruzioni per l'uso

Le lecture vengono solitamente eseguite con l'occhio destro. A causa delle differenze nell'acutezza visiva e delle preferenze personali, a volte è più facile utilizzato l'occhio sinistro. É di importante fondamentale che entrambi gli occhi siano ben aperti. La mano di sostegno non deve ostruire la visibilità dell'altre occhio.

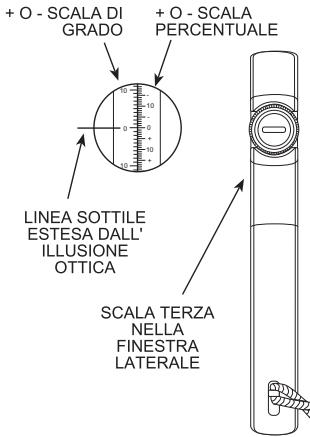

Fig. 7. La linea di puntamento indica lalettura

Lo strumento viene posto di fronte all'occhio di lettura, in modo da leggere la Scala attraverso l'oculare, nella finestra circolare è rivolta a sinistra. Lo strumento viene punctato verso l'oggettoto sollevandolo o abbassandolo, finché la linea di punctamento orizzontale non viene visualizzata sul punto da misurare. La posizione della linea di punctamento sulla Scala corrisponde alla lettura. A causa di un'illusione ottica, la linea di punctamento (reticolo) sembra proseguire all'esterno dell'alloggiamento e pertanto più essere osservata sul terreno o sull'oggettoto avvistato (Fig. 7).

L'angolo della Scala di sinistra indica l'angolo di inclinazione in gradi dal piano orizzontale all'altezza degli occhi. La Scala di destra indica l'altezza del punto di avvistamento rispetto all'altezza orizzontale degli occhi ed è espresa nella percentuale della distance orizzontale. Il segunte esempio ne illustra la procedura.

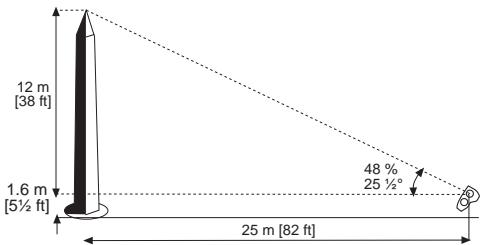

Fig. 8. Misurazione dell'altezza di un pilastro

Fig. 9. Esecuzione di due lecture

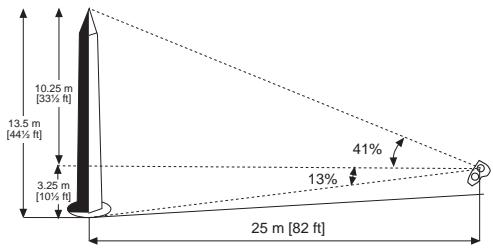

L'obiettivo è di misurare l'altezza di un pilastro da una distance di 25 m [82 piedi] a livello del suolo (Fig. 8).

Lo strumento è inclinato in modo da visualizzare la linea di puntamento sulla cima del pilastro (apice). Lagettura ottuna sera del 48% , (circa il 25 12 ), dato che la distanza è di 25 ~m [82 piedi], l'altezza del pilastro è 48 / 100 × 25 ~m = circa 12 ~m [48 / 100 x 82 piedi = circa 39 piedi]. A tale cífra devese socrmenta l'altezza dell'occhio dal terreno, ad es. 1,6 m [5 12 piedi]. La somma è quindi 13,6 m [44 12 piedi], ovvero l'altezza del pilastro.

Per misurazioni estremamente precise, soprattutto su terreni in pendenza, è necessario effettuare due lecture: una alla cima e l'altra alla base del pilastro. Quando la base del pilastro è posta al di sotto

dell'altezza degli occhi, le percentuali ottenate vengono sommate. L'altezza totale è la somma percentuale della distance orizzontale. Ad esempio (Fig. 9), se lalettura dell'apice è 41% e lalettura al terreno è 13% , l'altezza totale del pilastro misurata da una distance di 25m [41 piedi] è di (41 + 13) / 100 × 25m = 54 / 100 × 25m = circa 13.5m[(41 + 13) / 100 × 82 piedi = 54 / 100 × 82 piedi = circa 4412 piedi] .

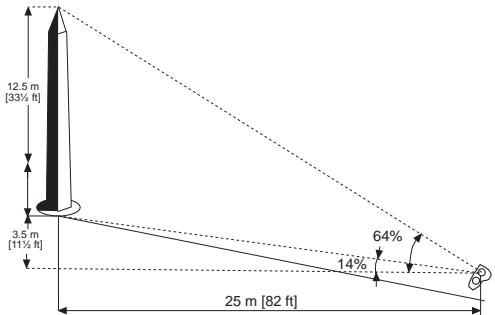

Quando il pilastro si trov al di sopra dell'altezza degli occhi, lalettura della base viene sottratta allalettura dell'apice e l'altezza totale equivale alla differenza percentuale della distanza orizzontale. Ad esempio (Fig. 10), se lalettura dell'apice è 64% e lalettura aterreno è 14% , l'altezza totale del pilastro è di (64 - 14) / 100× 25m = 50 / 100× 25m = 12,5m[(64 - 14) / 100× 82 piedi = 50 / 100× 82 piedi = 41 piedi]. Quando i calcoli vengono esguiti mentalmente, si consiglia di utilizzato delle distance di misurazione di 50, 100 o 200 piedi, per pura simplicità.

Fig. 10. Pilastro al di sopra dell'altezza degli occhi

Tutte le lecture della scala percentuale sono basate sulla distance orizzontale. Ciò significà che se la distance sul terreno in pendenza viene misurata lungo il terreno si verificHERA un erre, che deve essere corretto per ottenere dei risultati precisi. Nella maggioranza dei casi l'erro risulta insigniente per gli angoli di inclinazione del terreno di dimensione ridotte, ma augenta progressively con l'incremento dell'angolo.

La corrisione trigonometrica è H = h × a dove

H = l altezza vera o corretta,

h = l'altezza osservata e

a = l angolo di inclinazione del terreno.

Utilizzando tale equazione è possibile correggere ancche la distanza, dove

h = la distanza misurata lungo il terreno

H = la distance orizzontale avvistata. Se viene utilizzata la distance giusta non è necessario correggere l'altezza osservata.

Durante il calcolo della distance orizzontale utilizzando la distance del terreno e l'inclinazione, si verificcherà un erre, se l'inclinazione viene misurata dall'altezza degli occhi alla base del pilastro. La misurazione dell'inclinazione sul terreno potrebbe risultare scomoda. Per evitare errorsi, misurare l'angolo di inclinatione dall'altezza degli occhi fino al punto di avvistamento eseguito o posizionato sul

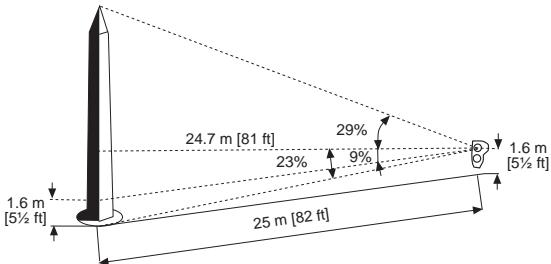

Fig. 11. Calcolo della distance orizzontale utilizzato la distance del terreno e l'angolo di inclinazione

pilastro all'altezza degli occhi (Fig. 11), in tal modo le due linee di misurazione divertano parallele. Il vero angolo dell'inclinazione è di 9 gradi. L'esempio migliorato nella Figura 11 illustra entrambi i metodi di calcolo.

Metodo 1. Misurazione della distance del terreno. Essa corrisponde a 25 m [82 piedi]. Quindi misurare l'angolo di inclinazione. L'angolo è di 9 gradi. Leggere le percentuali dei punti della cima e del terreno. Sono 20 e 23 percento.

Calcolo:

Prendere il 52 percento di 25 m [82 piedi]. Il risultato è 13 m [42,6 piedi]. Moltiplicarlo per il coseno di 9 gradi.

$$ 0, 9 8 7 \times 1 3 m = 1 2, 8 m [ 0, 9 8 7 \times 4 2, 6 \text {p i e d i} = 4 2 \text {p i e d i j} ] $$

$$ \frac {2 3}{1 0 0} + \frac {2 9}{1 0 0} = \frac {5 2}{1 0 0} $$

Metodo 2. Moltiplicazione della distance del terreno per il coseno dell'angolo di inclinationazione (distanza rettilinea). 0,987 × 25 ~m = 24,7 ~m [0,987 x 82 piedi = 80,9 piedi] Come nella procedura precedente,aggiungere le lecture in percentuale e prendere la somma percentuale della distance corretta. 52 / 100 × 24,7 ~m = 12,8 ~m [52 / 100 x 80,9 piedi = 42 piedi]. Questo esempio在哪 che un angolo di inclinationazione di 9 gradi causa una correzione di solo il 2,3 % ma quando l'angolo di inclinationazione è di 35 gradi, la correzione comporta una riduzione di circa il 18 % nell'altezza osservata.

Correzione nomografica dell'altezza

Utilizzando il nomogramma fornito, tutte le correzioni dei calcoli si rivelano inutili. Per ottenere la soluzione nomografica, è necessario solo un righello o un altro oggettoto dotato di un bordo rettilineo. Per utilizzare il nomogramma, posizionare il righello in modo che il bordo intersezioni la Scala dell'angolo a sinistra sul punto di inclinazione dell'angolo e la Scala dell'altezza osservata (a destra) sul punto corretto. L'altezza (o distance) corretta viene letta nel punto dove il bordo interseca il centro della Scala dell'altezza corretta. Utilizzando una distanza di misurazione di 20 m o 100 piedi lungo il terreno, la procedura di correzione diventa assai semplice. A quel punto non è necessaria una minura misurazione dell'angolo di inclinazione. è sufficiente solo lalettura del punto superiore e del punto inferiore. In base alla situazione, la loro

somma o differenza da come risultato l'altezza apparente direttamente in piedi. Tale risultato cui è essere corretto nel modo seguente:

nella Scala di destra del nomogramma, trovare il punto che indica l'altezza apparente. Quindi, nella Scala doppia di sinistra del nomogramma, trovare il punto che indica lagettura del punto del terreno. A questo punto collegare tali punti. Lagettura corretta verrà rilevata dalla relativa Scala di mezzo in correspondenza del punto di intersezione. In questa procedura, l'angolo di inclinazione più essere ignorato, poiché la Scala del punto del terreno di sinistra è stata costruita tenendo presente via l'angolo di inclinazione che l'altezza media degli occhi di 1,6 m [5,5 piedi].

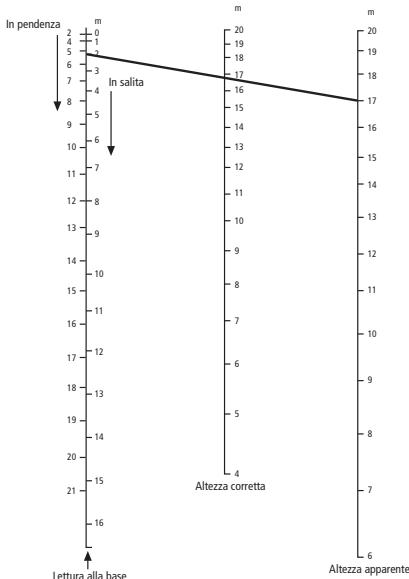

Fig. 12.
