MANUAL DE USUARIO TANDEM SUUNTO

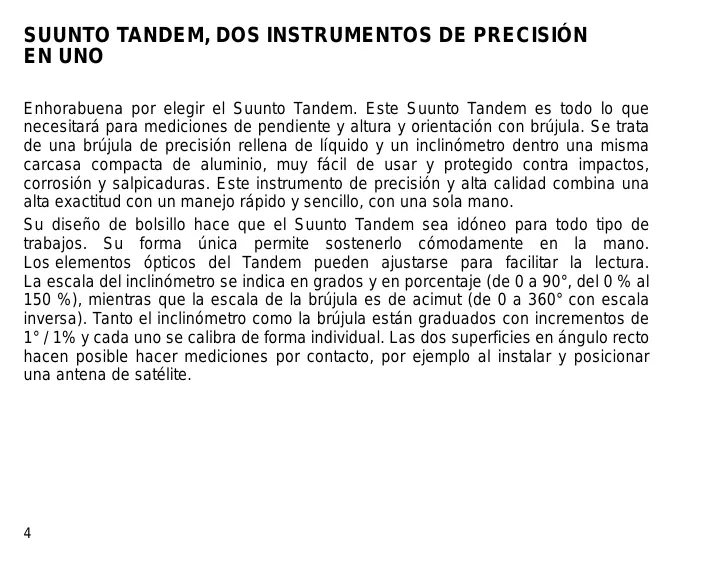

SUUNTO TANDEM, DOS INSTRUMENTOS DE PRECISIÓN EN UNO Enhorabuena por elegir el Suunto Tandem. Este Suunto Tandem es todo lo que necesitará para mediciones de pendiente y altura y orientación con brújula. Se trata de una brújula de precisión rellena de líquido y un inclinómetro dentro una misma carcasa compacta de aluminio, muy fácil de usar y protegido contra impactos, corrosión y salpicaduras. Este instrumento de precisión y alta calidad combina una alta exactitud con un manejo rápido y sencillo, con una sola mano. Su diseño de bolsillo hace que el Suunto Tandem sea idóneo para todo tipo de trabajos. Su forma única permite sostenerlo cómodamente en la mano. Los elementos ópticos del Tandem pueden ajustarse para facilitar la lectura. La escala del inclinómetro se indica en grados y en porcentaje (de 0 a 90°, del 0 % al 150 %), mientras que la escala de la brújula es de acimut (de 0 a 360° con escala inversa). Tanto el inclinómetro como la brújula están graduados con incrementos de 1° / 1% y cada uno se calibra de forma individual. Las dos superficies en ángulo recto hacen posible hacer mediciones por contacto, por ejemplo al instalar y posicionar una antena de satélite.

Los elementos ópticos del Tandem pueden ajustarse girando el ocular con los dedos como se muestra en la Figura 1. Ajuste el ocular de forma que tanto el retículo como la escala se vean nítidamente y la ranura del ocular quede situada en posición vertical en la brújula y en posición horizontal en el inclinómetro. Fig. 1. Ajuste de los elementos ópticos

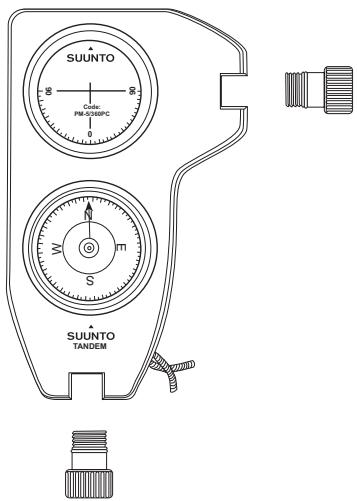

TANDEM Fig. 2. Cómo retirar el ocular

En caso de que se acumule humedad o suciedad dentro del Tandem, puede limpiarlo tras retirar el ocular desmontable. Para retirar el ocular, gírelo en el sentido contrario a las agujas del reloj (Figura 2). Lávelo con agua limpia, espere a que se seque y vuelva a montar con cuidado el ocular. ¡Cuidado! No utilice detergentes ni disolventes de ningún tipo, dado que pueden causar daños a las cápsulas.

MEDICIÓN POR CONTACTO

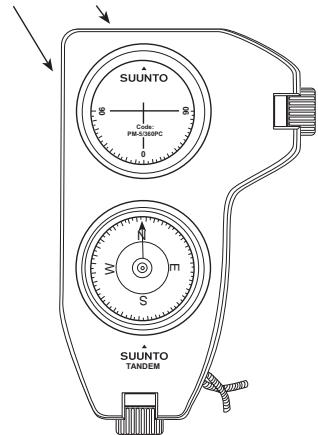

El Tandem puede usarse para alinear antenas parabólicas de satélite o para otros tipos de mediciones por contacto. El inclinómetro incorpora dos superficies de contacto diferentes (consulte la Figura 3) que permiten realizar las mediciones respecto del plano horizontal o vertical. La escala (0 – 90 – 0 grados) puede usarse para mediciones por contacto e indica el ángulo de la superficie respecto del plano de contacto. TANDEM Fig. 3. Superficies para medición por contacto

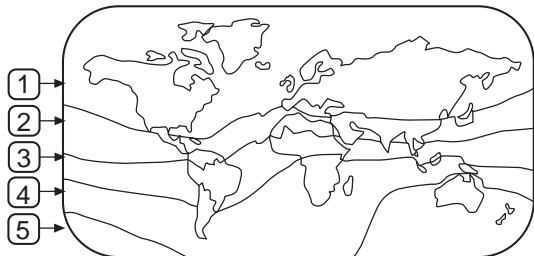

BRÚJULA Diseño La brújula se ha diseñado para combinar una excepcional exactitud con un manejo sencillo y rápido. La escala se apoya en un rodamiento de piedra preciosa y está sumergido en un líquido amortiguador, lo que le proporciona un movimiento suave y sin vibraciones. La brújula ha sido sometida a un tratamiento antiestático permanente. Inclinación y equilibrado La escala de la brújula está equilibrada para la zona en la que se prevé utilizar la brújula. Si utiliza la brújula en otras zonas (por ejemplo en viajes al extranjero), la variación del campo magnético vertical podría hacer que la escala de la brújula se incline y podría ser más difícil medir la orientación. La zona para la que está equilibrado el instrumento (consulte la Figura 4) se indica en la parte trasera del Fig. 4. Zonas de equilibrado

instrumento, debajo del número de serie, póngase en contacto con su distribuidor para obtener más detalles. Declinación La brújula indica el norte magnético, que difiere del norte real en la magnitud de la declinación local, que aparece impresa en su mapa. Para poder trazar en un mapa la orientación obtenida con la brújula, la declinación positiva o negativa de la localidad correspondiente debe sumarse o restarse de la orientación indicada por la brújula. Desviación Los objetos de hierro y acero situados cerca de la brújula, como un reloj de muñeca o unas gafas con montura de acero, pueden provocar desviaciones. Siempre que sea posible, sitúe estos objetos a una distancia segura. Las estructuras de gran tamaño, como edificios, muelles de hormigón armado, etc. pueden causar desviaciones a cierta distancia. Una observación inversa desde el lado opuesto de la línea de objetivo le permitirá determinar si existe cualquier desviación.

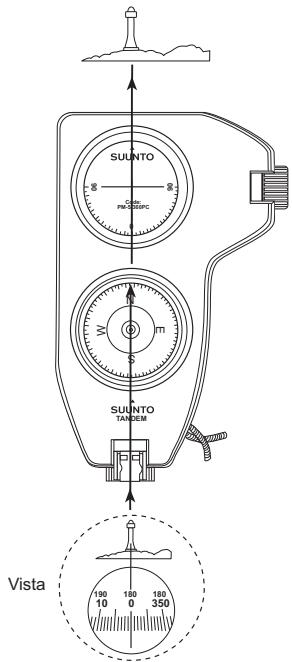

Manejo Sin cerrar ningún ojo, oriente la brújula de forma que el retículo quede situado sobre el objetivo, visto a través del visor. La escala principal (números de mayor tamaño) indica la orientación desde su posición hacia el objetivo. Los números pequeños indican la orientación inversa desde el objetivo hasta su posición. Esta característica la resultará muy útil a la hora de calcular una posición exacta. Utilice el ojo izquierdo o el derecho, según sus preferencias. Con los dos ojos abiertos, una ilusión óptica hace que el retículo parezca continuar por encima del bastidor del instrumento, superpuesto sobre el objetivo. De esta forma disfrutará de más exactitud y agilidad en el trabajo.

Debido a una afección ocular conocida como heteroforia, la exactitud de lectura de algunos usuarios puede verse perjudicada. Para comprobar si es su caso, haga lo siguiente: Tome una lectura con los dos ojos abiertos y cierre a continuación el ojo libre. Si la lectura no cambia apreciablemente, quiere decir que no existen problemas de alineación de los ejes del ojo y puede mantener los dos ojos abiertos. Si detecta una diferencia en las lecturas, mantenga el otro ojo cerrado y mire a media altura por encima del cuerpo del instrumento. Ahora el retículo se eleva por encima del cuerpo del instrumento y se ve superpuesta al objetivo (Figura 5).

Fig. 5. Retículo visto sobre el objetivo

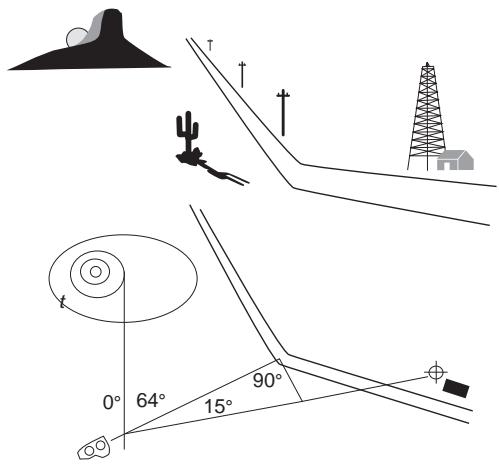

Este instrumento también puede usarse para triangulaciones. Consulte la Figura

6. Las orientaciones obtenidas con la escala principal

se encuentran a 0° respecto de la colina y a 64° respecto de la curva de la carretera, o a 180° y 244° en la escala inversa. Su propia ubicación se indica con el punto de intersección de estas dos líneas. A la hora de realizar tareas de posicionamiento de alta precisión, las orien90° taciones obtenidas deben 0° 64° 15° ser corregidas a la declinación local. La tabla de cotangentes de Fig. 6. Triangulación la parte trasera del Tandem puede usarse en los cálculos de distancia y especialmente a la hora de ubicar posiciones en los casos en que hay dos hitos visibles en un ángulo reducido. Este procedimiento también se ilustra en la Figura 6. El ángulo formado por la curva de la carretera y la torre de perforación es de 15°. Se traza una línea en ángulo recto respecto de la línea de orientación de 64°, desde

la curva de la carretera hasta la línea de orientación de la torre de perforación. La distancia medida en la tabla es de 1,6 km [1 milla]. Por tanto, su posición es cot 15° x 1,6 km = 6 km [cot 15'° x 1 milla = 3,7 millas] a lo largo de la línea de orientación corregida de 64°. AVISO DE COPYRIGHT, MARCA REGISTRADA Y PATENTE Estas instrucciones están sujetas a copyright y se reservan todos los derechos. No puede ser copiadas, fotocopiadas, reproducidas, traducidas ni transferidas a ningún tipo de soporte sin la autorización previa por escrito de SUUNTO. SUUNTO, Tandem y sus logotipos son marcas registradas de SUUNTO. Reservados todos los derechos. Una o varias características de este producto tienen una patente vigente o en proceso. ISO 9001 El sistema de garantía de calidad de SUUNTO OY ha sido certificado por Det Norske Veritas en cuanto a su cumplimiento con la norma ISO 9001 en todas las instalaciones de SUUNTO Oy (certificado de calidad nº 96-HEL-AQ-220).

INCLINÓMETRO Diseño La escala se apoya en un conjunto de rodamiento de piedra preciosa y todas las partes móviles están sumergidas en un líquido amortiguador, dentro de un contenedor de plástico sellado herméticamente y de alta resistencia. El líquido amortigua todas las vibraciones no deseadas en la escala y permite que ésta se mueva con suavidad y sin sacudidas. Instrucciones de uso Las lecturas se suelen tomar con el ojo derecho. Debido a las diferencias existentes en la agudeza visual de cada ojo y en función de sus preferencias personales, en ocasiones resulta más fácil usar el ojo izquierdo. Es de una importancia capital mantener los dos ojos abiertos. La mano con la que sujete el instrumento no debe obstaculizar la visión del otro ojo.

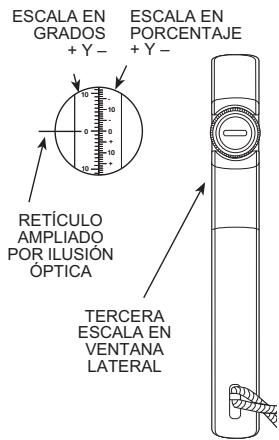

El instrumento se sostiene delante del ojo con el que ESCALA EN ESCALA EN GRADOS PORCENTAJE se realiza la medición, de forma que sea posible leer +Y– +Y– la escala a través del ocular y la ventana lateral redonda quede orientada hacia la izquierda. Para apuntar el instrumento hacia el objeto, eleve o baje el instrumento hasta que el retículo horizontal se vea superpuesto sobre el punto a medir. Ahora, la posición del retículo en la escala es la lectura. Debido a una ilusión óptica, el retículo (la cruz de RETÍCULO hilos) parece continuar más allá de la carcasa y por AMPLIADO POR ILUSIÓN tanto puede observarse fácilmente superpuesto ÓPTICA sobre el objeto enfocado (Figura 7). El ángulo de la escala izquierda indica el ángulo de TERCERA ESCALA EN pendiente en grados, respecto del plano horizontal a VENTANA la altura de los ojos. La escala derecha indica la LATERAL altura del punto visualizado respecto de la misma horizontal a la altura de los ojos y se expresa en porcentaje de la distancia horizontal. En el ejemplo Fig. 7. El retículo indica siguiente se ilustra este procedimiento. La tarea consiste en medir la altura de una columna la lectura a una distancia de 25 m [82 pies] desde el nivel del suelo (Figura 8).

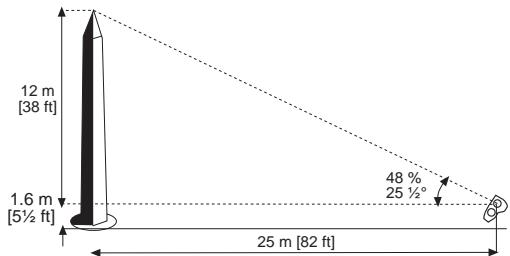

Se inclina el instrumento de forma que el retículo se vea superpuesto sobre la parte superior (la cúspide) de la columna. La lectura obtenida será del 48 % (aprox. 25 ½°). Dado que la distancia es de 25 m [82 pies], la altura de la columna es de 48 / 100 x 25 = aprox. 12 metros [48 / 100 x 82 pies = aprox. 39 pies]. A ello debe sumarse la altura de los ojos respecto del terreno, es decir, 1,6 m [5 ½ pies]. La suma es 13,6 m [44 ½ pies], la altura de la columna.

[5½ ft] 25 m [82 ft] Fig. 8. Medición de la altura de una columna En mediciones muy exactas, y especialmente en terrenos inclinados, se toman dos medidas, una hasta el

[33½ ft] extremo superior de la

[44½ ft] columna y otra hasta su 41% base. Si la base del pilar se 13% encuentra por debajo de la

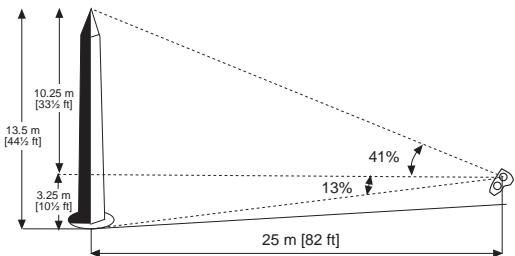

[10½ ft] altura de los ojos, se 25 m [82 ft] obtienen y suman los porcentajes. La altura total es la Fig. 9. Realización de dos lecturas suma de porcentajes de la distancia horizontal. Por ejemplo (Figura 9), si la lectura de la cúspide es del 41 % y la lectura en el terreno es del 13 %, la altura total de la columna medida desde una distancia de 25 m [82 pies] es (41 + 13) / 100 x 25 m = 54 / 100 x 25 m = aprox. 13,5 m [(41 + 13) / 100 x 82 pies = 54 / 100 x 82 pies = aprox. 44 ½ pies].

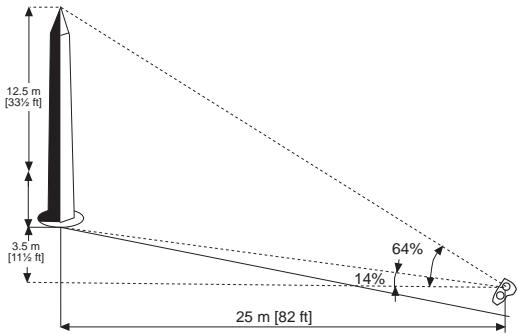

Si la base de la columna se encuentra por encima del nivel de los ojos, la lectura

de la base se resta de la [33½ ft] lectura de la cúspide y la altura total es la diferencia de porcentajes de la distancia horizontal. Por ejemplo (Figura 10), si la lectura de cúspide es del 64

64% [11½ ft] % y la lectura de la base es 14% del 14 %, la altura total es de (64 – 14) / 100 x 25 m = 25 m [82 ft] 50 / 100 x 25 m = 12,5 m Fig. 10. Columna por encima del nivel de los ojos [(64 – 14) / 100 x 82 pies = 50 / 100 x 82 pies = 41 pies]. Si hace los cálculos mentalmente, es recomendable tomar las mediciones a distancias de 50, 100 ó 200 pies para que resulte más sencillo. Todas las lecturas de la escala de porcentajes se basan en la distancia horizontal. Esto significa que si se mide la distancia en un terreno inclinado a lo largo del terreno, se introduce un error que es necesario corregir para conseguir resultados exactos. El error no es significativo para la mayoría de los fines si el terreno presenta una inclinación reducida, pero aumenta progresivamente con el aumento de la inclinación.

La correlación trigonométrica es H = h x cos a Donde H = La altura real o corregida h = La altura observada a = El ángulo de inclinación del terreno Con la ayuda de la ecuación anterior, la corrección también puede hacerse en la distancia, donde h = La distancia medida a lo largo del terreno H = La distancia horizontal buscada Si se usa la distancia corregida, no se requiere ninguna corrección en la altura observada. Al calcular la distancia horizontal a partir de la distancia sobre el terreno y el ángulo de inclinación, es necesario tener en cuenta que se introduce un error si la pendiente se mide desde la altura de los ojos hasta la base de la columna. La medición de la inclinación a lo largo del terreno sería trabajosa e incómoda. Sin embargo, no se introduce ningún error si el ángulo de inclinación se mide desde la altura de los ojos hasta una marca de observación realizada o situada en al superficie del pilar a la altura de los ojos (Figura 11), dado que las dos líneas de medición quedan paralelas. El ángulo de inclinación real es de 9 grados. El ejemplo mostrado en la Figura 11 ilustra los dos métodos de cálculo.

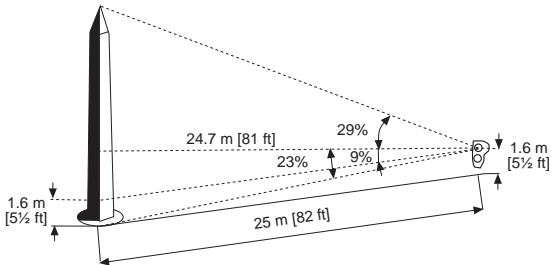

[5½ ft] ft] Fig. 11. Cálculo de la distancia horizontal con la distancia sobre el terreno y el ángulo de inclinación Método 1. Mida la distancia a nivel del terreno. Se determina que es de 25 m [82 pies]. A continuación, mida el ángulo de inclinación. Es de 9 grados. Lea los porcentajes del punto superior y del terreno. Se trata del 29 % y el 23 %. Calcule:

Obtenga el 52 % de 25 m [82 pies]. Es 13 m [42,6 pies]. Multiplique este valor por el

coseno de 9 grados. 0,987 x 13 m = 12,8 m [0,987 x 42,6 pies = 42 pies] Método 2. Multiplique la distancia sobre el terreno por el coseno del ángulo de inclinación (distancia recta). 0,987 x 25 m = 24,7 m [0,987 x 82 pies = 80,9 pies]. Sume los porcentajes leídos de la forma indicada arriba y calcule la distancia corregida con la suma de los porcentajes. 52 / 100 x 24,7 m = 12,8 m [52 / 100 x 80,9 pies = 42 pies]. En este ejemplo se muestra que un ángulo de inclinación de 9 grados causa una corrección de sólo un 2,3 %, pero si el ángulo de inclinación es de 35 grados, la corrección supone la reducción de la altura observada en aproximadamente un 18 %. Corrección de la altura con el nomograma Si se utiliza el nomograma que se incluye, se elimina la necesidad de realizar cálculos de corrección. Sólo se requiere una regla u otro objeto fácil de usar con un borde recto, para obtener la solución nomográfica. Para usar el nomograma, coloque la regla de forma que su borde corte la escala de ángulos de la izquierda en el punto que corresponda al ángulo de inclinación y la escala de altura observada (a la derecha) en el punto pertinente. La altura (o distancia) corregida se lee en el punto en el que el borde corta la escala de altura de la parte central. Si se utiliza una distancia de medición de 20 m ó 100 pies sobre el terreno, el procedimiento de corrección es muy sencillo. En este caso no se requiere ninguna medición del ángulo de inclinación. Sólo es necesario hacer la lectura del punto superior y la del punto a la altura del terreno. En función de la situación, su suma o resta indica la altura

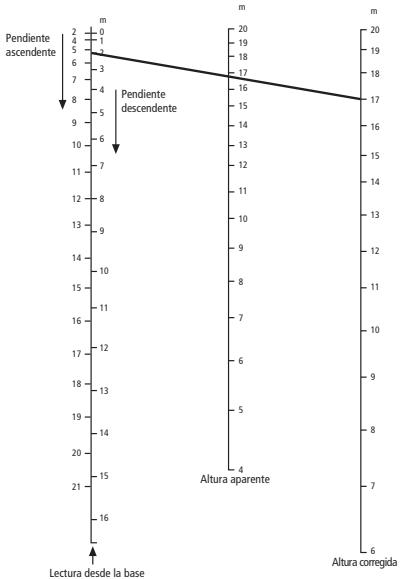

aparente, directamente en pies. A continuación, este valor se corrige de la forma siguiente: En primer lugar, busque en la escala derecha del nomograma el punto correspondiente a la altura aparente. En segundo lugar, busque en la escala doble de la izquierda el punto que indica la lectura del punto situado a la altura del terreno. En tercer lugar, conecte estos puntos. La lectura corregida se indica en la escala central pertinente, en el punto de intersección. En este procedimiento, el ángulo de inclinación puede omitirse, dado que la escala de puntos izquierda para el terreno se ha creado de forma que se tengan en cuenta tanto el ángulo de inclinación del terreno como la altura media de los ojos 1,6 m [5,5 pies]. L-20 Pendiente ascendente

Lectura desde la base Altura corregida Suunto Tandem GUIDA DELL'UTENTE
