MODE D'EMPLOI TANDEM SUUNTO

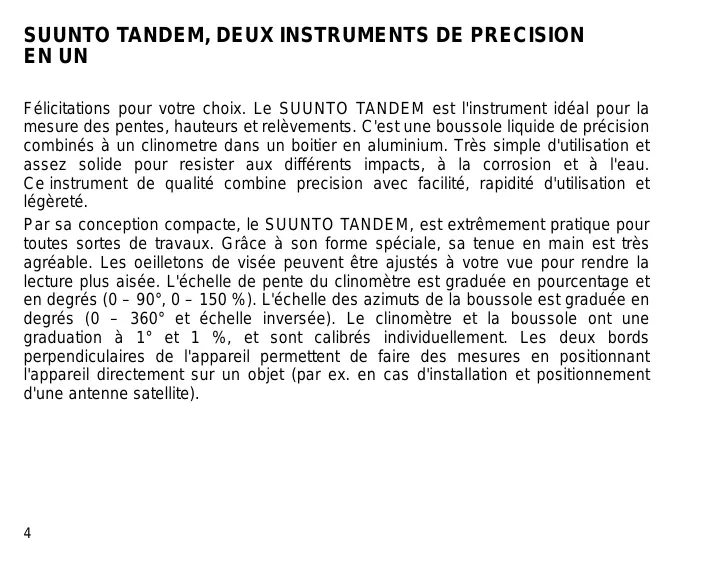

Félicitations pour votre choix. Le SUUNTO TANDEM est l'instrument idéal pour la mesure des pentes, hauteurs et reliefs. C'est une boussole liquide de précision combinée à un clinomètre dans un boîtier en aluminium. Très simple d'utilisation et assez solide pour résister aux différents impacts, à la corrosion et à l'eau. Ce instrument de qualité combine précision avec facilité, rapidité d'utilisation et légèreté.

Par sa conception compacte, le SUUNTO TANDEM, est extrémement pratique pour toutes sortes de travaux. Grâce à son forme spéciale, sa tenue en main est très AGREABLE. Les oeilletons de visée peuvent être ajustés à votre vue pour rendre la lecture plus aisée. L'échelle de pente du clinomètre est graduée en pourcentage et en degrès (0 - 90°, 0 - 150%). L'échelle des azimuths de la boussole est graduée en degrès (0 - 360° et échelle inversée). Le clinomètre et la boussole ont une graduation à 1° et 1%, et sont calibrés individuellement. Les deux bords perpendiculars de l'appareil permettent de faire des mesures en positionnant l'appareil directement sur un object (par ex. en cas d'installation et positionnement d'une antennae satellite).

Les optiques de TANDEM peuvent être réglées en tournant l'oculaire avec les doigts (fig. 1, voir revers). Régler l'oculaire de façon à ce que la ligne de visée et l'échelle soient nettes, et que la fente de l'oculaire se mette dans une position verticale dans le cas de la boussole de relèvement, et dans une position horizontale, dans le cas du clinomètre.

Fig. 1 Réglage des optiques

Fig. 2. L'oculaire mobile se dévisse en tournant

Nettoyage de TANDEM

Dans le cas où il y aurait de l'humidité ou de la saleté dans le TANDEM, il peut être nettoyé en enlevant l'oculaire mobile. Il se dévisse, en le tournant dans le sens inverse des aiguilles d'une montre (fig. 2, voir revers). Rincer à l'eau propre, laisser sécher, et assembler attentivement.

Attention! Ne jamais utiliser de solvants ou détergents, qui peuvent gravement endommager la capsule.

MESURE de contact

Le TANDEM est un instrument idéal pour l'orientation d'antenne satellite ou la mesure directionnelle de toute autre surface de contact. Le clinomètre comporte deux échelles différentes permettant d'effectuer la mesure par rapport à son plan horizontal ou vertical (fig. 3, voir revers). L'échelle (0 - 90 - 0^) s'utilise pour la mesure de contact ; elle fournit l'angle de la surface mesurée par rapport à la surface de contact.

Fig. 3. Les côtés pour la mesure de contact

Conception

La boussole de relèvement de précision est conçue de façon à combiner le maximum de précision avec la légèreté et la rapidité. La rose des vents de la boussole est immergée dans un liquide amortisseur qui donne un mouvement doux, exempt de vibrations. La boussole a été soumise à un traitement antistatique permanent.

Équilibrage de l'inclinaison

La rose des vents est équilibrée de façon à ce qu'elle corresponde à la région d'utilisation. Si vous utilisez votre TANDEM dans une des quatre autres zones de balancement (proche orient, Afrique équatoriale... ) la variation du champ magnétique peut faire pencher la rose des vents, ce qui peut rendre la visée difficile ou erronée. La zone de balancement (voir fig. 4) est indiquée au dos de l'instrument, juste au-dessous du numéro de série. Pour de plus amples renseignements, contactez votre importateur SUUNTO.

Fig. 4. Les zones de balancement

Déclinaison

La boussole indique le pôle nord magnétique, qui diffère du nord réel, comme la déclinaison locale qui est imprimée sur votre carte. Pour pouvoir établir sur la carte un relèvement obtenu avec la boussole, la déclinaison positive ou négative pour la position en question doit être ajoutée au soustraite du relèvement de la boussole.

Déviation

Des objets de fer et d'acier se trouvant près de la boussole, comme par ex. une montre bracelet, ou des lunettes à monture d'acier, peuvent causer des sérieuses erreurs de lecture. De tels objets doivent être, autant que possible, placés à une bonne distance. De grandes structures, telles que bâtiments, quais en béton armé, etc., peuvent causer des erreurs de lecture à une certaine distance. Une direction inverse à partir de l'extrémité opposée de la ligne d'objectif montre toute déviation existante.

Mode d'emploi

Tenir les deux yeux ouverts et diriger la boussole de telle façon que la ligne de visée soit dirigée vers l'objet lorsque l'on regarde à travers la lentille. La graduation principale (grands chiffres) donne le relèvement, à partir de votre position ; les petits chiffres donnent le relèvement inverse, c'est-à-dire, à partir de l'objet vers votre position. Cette propriété est d'une position exacte.

Employer soit l'œil gauche, soit l'œil droit, au choix. Si on a les deux yeux ouverts, une illusion optique donne l'impression que la ligne de visée continue par-dessus le cadre de l'instrument en direction de l'objectif. Cela améliore l'exactitude et la rapidité de la lecture.

En raison d'un phénomène optique, appelé hétérophorie, il est possible que la précision de la lecture soit altérée chez certains. Cela se contrôle de la façon suivante:

Lire en ayant les deux yeux ouverts. Fermer ensuite l’œil libre. Si la lecture ne change pas notablement, il n’y a pas de différence dans les axes optiques et les deux yeux peuvent être tenus ouverts. S’il apparaît une différence à la lecture : fermer l’autre œil et diriger le regard à mi-chemin au-dessus de l’instrument. La ligne de visée s’élève maintenant au-dessus de l’instrument et est vue contre l’objectif (fig. 5).

Fig. 5. La ligne de visée vue contre l'objectif

Fig. 6. La triangulation

L'instrument peut aussi être utilisé pour la triangulation, (voir fig. 6). Les relevés qu'ont été obtenus à l'aide de la graduation principale sont contre la colline et contre le virage, ou sur la graduation inverse. Notre propre position est indiquée par le point d'intersection de ces deux lignes. Lorsque l'on exécute des recherches de positions précises, les relevés obtenus doivent être corrigés relativement à la déclinaison locale.

Le tableau des cotangentes qui se trouve au dos de TANDEM peut être employée pour les calculs de distances, spécialement pour la localisation de position dans les cas où deux amers apparaissent.

rasseyant dans un angle aigu. L'angle entre le virage et le derrick est de. Une ligne est tracée à un angle de jusqu'à ligne de relèvement à à partir du virage vers la ligne de relèvement du derrick. La distance qui est ainsi mesurée sur la carte est de 1,6 km [1 mile]. Notre position est donc: cot. 15^ × 1,6 ~km = 6 ~km [cot. 15^ × 1 mile = 3,7 miles] le long de la ligne de relèvement corrigée à.

Copyright et MARQUE deposee

Ce manuel d'utilisation est déposé. Tous droits réservés. Toute représentation, reproduction ou traduction, même partielle par quelconque procédé que ce soit effectuée sans le consentement écrit de Suunto est illicite.

Suunto, Tandem et leurs logos sont des marques déposées ou non de Suunto. Tous droits réservés.

Brevets déposés ou en cours pour une ou plusieurs caractéristiques de ce produit.

ISO 9001

Le Système d'Assurance Qualité de Suunto est certifié conforme ISO 9001 pour toutes les opérations de Suunto OY par Det Norske Veritas (Certificat Qualité n° 96-HEL-AQ-220).

Construction

Le disque gradué se déplace entre deux paliers à rubis. Les pièces mobiles sont logées dans une capsule en plastique hermétiquement close remplie de liquide. Le liquide amortit toutes les oscillations qui perturbent le disque gradué, et fait que la graduation se déplace lentement et également.

Mode d'emploi

Dans la plupart des cas, les mesures se font avec l’œil droit. Selon les propriétés des yeux de l’usager, il peut cependant parfois être plus facile de se servir de l’œil gauche. Il est très important de garder les deux yeux ouverts. La main qui supporte le clinomètre ne doit pas ombrager le champ de vision d’aucun des deux yeux.

Le clinomètre est tenu devant l'œil de manière que la graduation soit lisible à travers l'optique et que l'orifice latéral rond soit à gauche. Le clinomètre est dirigé vers l'objectif en le levant ou le baissant, jusqu'à ce que le réticule horizontal rencontre l'objectif à mesurer. La position du réticule sur la graduation indique la mesure. En raison d'une illusion optique, le réticule semble se prolonger au-delà du boîtier du clinomètre et est de ce fait facile à discerner en surimpression du point de visée (fig. 7).

La graduation à gauche indique l'angle en degrés du plan horizontal et de la droite allant de l'œil à l'objectif, et la graduation à droite indique la hauteur de l'objet en pourcentage, par rapport au plan horizontal, la hauteur de l'œil de l'opérateur étant le plan zéro. Les exemples suivants illustreront les différents modes de mesure.

Fig. 7. Le réticule indique le résultat de la mesure

La mesure de la hauteur d'un pilier sur un plan égal à une distance de 25 mètres [82 ft] (fig. 8).

Incliner le clinometre de façon que le réticule soit visible contre le sommet du pilier. La valeur lui sera 48% (env. 25,5° ). A une distance de 25m, la hauteur du pilier est 48 / 100 × 25 = env. 12m [48 / 100 x 82 ft = env. 39 ft]. En y ajoutant la hauteur de l'opérateur (du soi à l'oeil, soit env. 1,60m - 5,5ft ) on obtient comme résultat 13,6m [44%].

Dans les mesures très précises et particulièrement dans un terrain inégal, on exécute deux mesures, l'une vers le sommet et l'autre vers la base du pilier. Si la valeur vers le sommet du pilier est par ex. 41 % et vers la base 13 %, la hauteur

Fig. 8. La mesure de la hauteur d'un pilier

Fig. 9. L'exécution de deux mesures

totale du pilier, mesure à une distance de 25 m sera (41 + 13) / 100 × 25 ~m = 54 / 100 × 25 ~m = env. 13,5 ~m[(41 + 13) / 100 × 82 ft = 54 / 100 × 82 ft = env. 44% ft] (fig. 9).

Si le bas du pilier est au dessus du niveau des yeux, on soustraira la valeur obtenue vers la base de celle vers le sommet. Par ex. (fig. 10) si la visée vers le sommet du pilier donne la valeur 64%, et celle vers le bas du pilier 14%, la hauteur du pilier a une distance de 25m sera (64 - 14) / 100× 25m - 50 / 100× 25m = 12,5m [(64- 14)/100x82 ft=50/100x82 ft=41 ft]. Quand les calculs sont faitsmentalement, il est conseilé d'utiliser 50, 100 or 200 ft comme la distance de mesure pour rendre les calculs plus simples.

Fig. 10. Le pilier au-dessus du niveau des yeux

Toutes les valeurs de la graduation en pourcentage sont basées sur la distance dans le plan horizontal. Dans un terrain incliné, les valeurs mesurées doivent donc être corrigées en conséquence. Si les dénivellations du terrain sont faibles, l'erreur reste insignifiante, mais s'accroît progressivement, lorsque l'angle de déclivité s'agrandit.

La formule trigonométrique est

H=hxcos a

ou H = hauteur réelle (corrigée)

h = hauteur lue

a = angle de déclivité.

Cette formule permet égressément de corriger une erreur de distance, ou

Fig. 11. Le calcul d'une distance horizontale en utilisant la distance le long du sol et l'angle de déclivité

En calculant une distance dans le plan horizontal, à partir d'une distance le long du sol d'un angle de déclivité, il y a lieu de tenir compte de ce que l'angle de déclivité doit être mesuré du niveau de l'œil à l'objectif marqué sur la surface du pilier, qui est au niveau de l'œil (fig. 11). Si la déclivité est mesurée du niveau de l'œil à la base du pilier, il se produit une erreur. La mesure de déclivité, le long du sol, donne également un résultat correct, mais la mesure peut être difficile.

Méthode 1. Mesurez la distance le long du sol. C'est 25m [82 ft]. Ensuite, mesurez l'angle de déclivité. C'est. Lisez les pourcentages du point le plus haut et de la base. Ce sont 29% et 23%.

Calculez:

$$ \frac {2 3}{1 0 0} + \frac {2 9}{1 0 0} = \frac {5 2}{1 0 0} $$

Prenez 52% de 25 m [82 ft]. C'est 13 m [42,6 ft]. Multipliez ce sera avec le cosinus du. 0,987 × 13m = 12,8m [0,987 x 42,6 ft = 42 ft].

Méthode 2. Multipliez la distance le long du sol par le cosinus de l'angle de déclivité. 0,987 × 25 ~m = 24,7 ~m [0,987 x 82 ft = 80,9 ft].

Ajoutez les pourcentages lus comme au-dessus, et prenez l'addition des pourcentages de la distance corrigée. 52 / 100 × 24,7 m = 12,8 m [52 / 100 x 80,9 = 42 ft].

Cet exemple nous montre que l'angle de déclivité ne cause qu'une correction de 2,3%, mais, quand l'angle de déclivité est de, la correction constitue une réduction d'environ 18% de la hauteur observée.

Emploi du nomogramme pour la correction de la hauteur

En utilisant le nomogramme livré avec le clinomètre, tous les calculs de correction sont inutiles. Il suffit d'avoir une règle ou un autre objet approprié à côtés droits. Mettre la règle de manière que le bord de celle-ci coupe la graduation d'angle gauche, au droit de la valeur de hauteur mesurée. La valeur de hauteur (ou de distance) corrigée s'obtient à l'endroit où la règle coupe la graduation médiane. En utilisant une distance de mesure de 20 m [100 ft] et en mesurant cette distance le long du sol, l'opération de correction est très simple. Il suffit d'avoir le relevé du point le plus haut, et de la base; leur somme ou différence, selon la situation, donne alors la hauteur apparente, qui est corrigée comme suit:

Fig. 12.

Cherchez d'abord sur la graduation de droite du nomogramme la hauteur apparente mesurée. Cherchez ensuite sur la graduation double de gauche, le point correspondant à la valeur obtenue à la base du pilier. Réunissez ces points, la valeur corrigée sera alors le point d'intersection de la graduation médiane. En ce cas, on peut ignorer l'angle de déclivité, car la graduation de gauche a été établie en tenant compte de l'angle de déclivité du sol et du niveau moyen de l’œil 1,6 m [5,5 ft].

Suunto tandem

Fig. 4. La zone d'équilibrio
