MANUALE UTENTE BS2E 14.4 T AEG

Premessa	La vostra richiesta ed aspettativa è quella di acquiretare merce d'élevata qualità - qualità offerta da Atlas Copco. Noi costruiano per voi utensili elettrici direvolti e affidabili. Si prega di leggere attendamente le istruzione al primo utilizzato cosicché si possa utilizzato l'utensile elettrico in modo più sicuro e corretto. Siamo sicuri che acquiretare gli utensili elettrici AEG di Atlas Copco sia la scelta migliorie.
Dati tecnici	BS2E7.2T	BS2E9.6T	BS2E12T	BS2E14.4T
	Ø Foratura in Acciaio	10 mm	10 mm	13 mm	13 mm
	Legno	15 mm	20 mm	25 mm	28 mm
	Avvitatore nel legno (senza preferatura)	6 mm	8 mm	8 mm	...
	8 mm
	Numero di giri a vuoto
	1. velocità	0-300 min-1	0-300 min-1	0-300 min-1	0-320 min-1
	2. velocità	0-900 min-1	0-900 min-1	0-900 min-1	0-1030 min-1
	Momento tormente*	1-12 Nm	1-15 Nm	1-19 Nm	1-25 Nm
	Tensione batteria CA	7,2 V	9,6 V	12 V	14,4 V
	Capacità mandrino	1-10 mm	1-10 mm	1-10 mm	1-10 mm
					(1,5-13 mm)
	Peso Con Batteria	1,4 kg	1,5 kg	1,6 kg	1,9 kg
	*Massima forza tormente nella posizione "Foratura" (▲▼).
	POWERBASE 60
	Gamma di tensione	7,2-14,4 V
	Corrente di carica carica rapida	1,8 A
	Carica di compensazione	50 mA
	Tempo di carica
	con 1,4Ah	circa60 min
	Peso	490 g
Norme di sicurezza	Si prega di leggere con attenzione le istruzioni riguardanti la sicurezza, nel volantino allegato.
	Tenere presente che la polvere che si solleva durante la lavorazione di materiali con amianto, pietra silice cristallizzata, è dannosa alla salute. Attenersi sempre alle prescrizioni di sicurezza vigentì in materia.
	Durante l'uso dell'apparecchio utilizzato sempre gli occhiali di protezione. Inoltre si consiglia di useare sistemi di protezione per la respirazione e per l'udito,及其他 ai quanti di protezione.
	Non rimuovere trucoli o schegge nelle l'utensile è in funzione.
	Forando pareti, soffitti o pavimenti, si faccia attenzione ai cavi elettrici e alle condutture dell'acqua e del gas.
	Prima di iniziare togliere la batteria dalla macchina.
	Non gettarle le batterie esaurite sul fuoco o nella spazzatura di casa. La Atlas Copco offre infatti un servizio di recupero batterie usate.
	Non conservare le batterie con oggetti metallici (pericolo di cortocircuito).
	Le batterie del System Accu 3000 sono ricaracabili esclusivamente con i caricatori del System Accu 3000. Le batterie di altri sistemi non sono essere ricaricate.

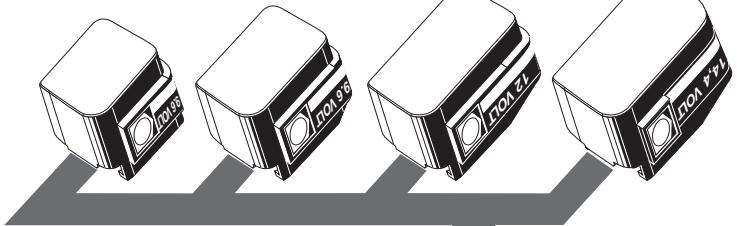

	Con il caricabatterie possono essere utilizzate le seguenti batterie:
	tensione tipò	capacità nominale	N. celle
	7,2 V	B 7,2	1,4 Ah	6
	9,6 V	B 9,6	1,4 Ah	8
		BX 9,6	1,7 Ah	8
	12 V	B 12-1	1,2 Ah	10
		B 12	1,4 Ah	10
		BX 12	1,7 Ah	10
		BXS 12	2,0 Ah	10
	14,4 V	B 14,4	1,4 Ah	12
		BX 14,4	1,7 Ah	12
		BXS 14,4	2,0 Ah	12
ITALIANO	23	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

	Il caricabatterie più essere utilizzato solo con batterie ricaricabili.Nel vano d'innesto per la batteria del caricatore non devono entrare partimetallliche.(pericolo di cortocircuito).Non aprire nè la batteria nè il caricatore e conservari solo in luogo asciutto.Proteggerli alla umidità.Fare attenzione al simbolo riportato sulla targhetta dei caricatori:Apparecchio da utilizzare esclusivamente in luogo chiuso, e comunique non esposto a pioggia.Nei morsetti del caricabatterie passa corrente. Evitare di introdurre oggetti conduttori nell'apparecchio.Non caricare batterie danneggiate. Eventuali batterie danneggiate devono essere sostituite.Prima di agli utilizzato controllare che il cavo di alimentazione, eventuali prolunghe e la spina siano integre e ricerca danni. Eventualmente parti danneggiate devono essere controllate e riparate da un technician.
Livello di rumorosità	La misurazione A della pressione del livello sonore di un utensile di solito devesse inferiore a 70 dB (A). Il livello di rumorosità durante le lavorazioni più superare gli 85 dB (A). Utilizzato le protezioni per l'udito!
Livello di vibrazione	Le vibrazioni sull'elemento mano-braccio di solito sono inferiori a 2.5 m/s2.
Possibilità' di utilizzo	Il trapano-avvitatore Accu è utilizzabile universallymente per forare e avvitare indipendente nel collagenamento elettrico.Il caricatore rapido viene utilizzato per batterie C.A. della AEG da 7,2 V a 14,4 V.Usezzare il prodotto solo per l'uso per cui è previsto.
Collegamento alla rete POWERBASE 60	Collegare solo a corrente alternata monofase e solo alla tensione di rete indicata sulla targhetta.E'consentì il collagenamentoanche con prese attività contatto di terra, poiché èprevistodoppio isolamento secondo la norma DIN 57 700/VDE 0700 (IEC 335). La schematura contro i radiodisturbi è conforme alla norma europea EN 55014.
Manutenzione	Tenere sempre pulite le prese di raccordo del dispositivo di ricarica e della batteria.Quando il cavo di collegamento alla rete elettrica risulta danneggiato, quello devesse immediamente sostituito, solamente presso un centro assistenza Atlas Copco; per la sostizuione del cavo è necessario l'utilizzo di un utensile speciale.Usezzare esclusivamente accessori e pezzi di ricambio AEG. L'installazione di pezzi di ricambio non specificamente prescritti dall'AEG va preferibilmente effettuata dalservizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenzatechnica).In caso di mancanza del disegno esploso, più essere richiesto al segmente indirizzo:Atlas Copco Tools Italia Via Fratelli Gracchi 39, 20092 Cinisello Balsamo Mi.
Accessorii	Consultate il nostro catalogo per trovare l'accessorio più adatto ed il relativo numero di ordinazione.
ITALIANO	24BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

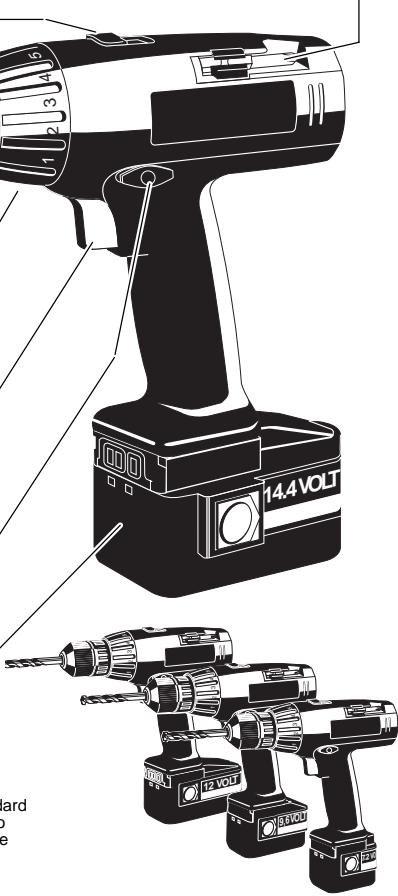

Breve indicazione

BS2E 7.2 T

BS2E 9,6 T

BS2E 12T

BS2E 14.4 T

Le due velocità possono essere impostate atraverso il selettore di velocità con l'elettROUTensile funzionante a vuoto o per forza d'inerzia.

Vano per contener le punte BIT.

Nel mandrino autoserrante é possible insere direttamente utensili privi di attacco.

Coppia regolabile in 19 posizioni tramite selettore regolazione di coppia, per una uniforme profundità di avvitaturaanche con diversi tipidi viti o materiali differenti.

Interruttore principale a grilletto per accendere e spegnere l'utensile e per un'accelerazione elettronica continua.

QUICSTOP – Quando l'interruttore viene rilasciato, il mandrino viene immediatamente bloccato

Senso di rotazione destrorso-sinistrorso selezionabile tramite invertitore. Il blocco di rotazione o l'inversione devesezzere selezionato solo a macchina spenta.

Batteria ad alta capacité, il ripsetto delle guiste polarità è assicurato da un sistema a quello contratti.

Modifiche: Testo, figure e dati corrispondono allo standard technique aggiornato all'epoca della stampa. Ci riserviamo pertanto eventuali modifiche tecniche dovute all'ulteriori sviluppo dei nostri prodotti.

Cambiare il mandrino auto fissante

Impostando la velocità 1, sare è possible avere una presa più salda dell'utensile.

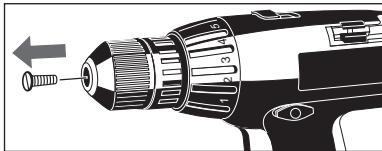

1. Per togliere il mandrino svitare daprima in senso orario la vite di sicurezza.

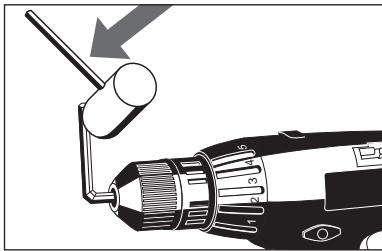

2. Innerire e fissare la chiavetta esagonale* nel mandrino.
3. Dare con un martello di gomma un colpo secco sulla chiave inserta enl mandrino autoserrante in senso antiorario.

Il montaggio avviene effettuando le stesse operazioni in sequenza inversa.

Dopo il montaggio del mandrino fissare nuovamente la vite di sicurezza, per poter effetuire ancche operazioni di svitatura.

• Non fa parte della gamma di fornitura.

Installazione dell'utensile		Il mandrino è idoneo sia per le punte che per le lame cacciavite/bits. Per inserire, aprire il mandrino, inserire la punta o la lama e serrare il mandrino.
Bateria sostitubile		Prima dell'impiego dell'utensile elettrico a batteria è necessario ricaricare la batteria, se nuova oppure se è rimasta inutilizzata per quale tempo. Ricaricare l'accumulatore dopo averlo usato e prima di riporlo. La piena capacità viene raggiunta durante 4-5 cariche. Il carica-batterie va collegato alla presa di corrente.
Impiego della batteria		Inserire da diaetro, nell'apposita sede dell'elettrotensile, l'accumulatore di ricambio e spingere fino ad agganciarlo.
(solo per BS2E 12 T BS2E 14.4 T: Asportazione batteria		Si più inserire la batteria in due posizioni: Davanti: La macchina diventa più compatta, per lavorare al meglio in spazi ristretti. Dietro: Lavorando in orizzontale e con la batteria insertita in quello verso, si ottiene un ottimale bilanciamento di lavoro. Premere i pulsanti e spingere nella direzione della freccia
Sezione della velocità		L'impostazione della velocità è possible con l'elettrotensile funzionate a vuoto o per forza di inerzia. Interruttore velocità in posizione 1: velocità 1 Interruttore velocità in posizione 2: velocità 2	2←1
Variazione: rotazione destrosa rotazione sinistrorsa		Selezionare la direzione di rotazione sul commutatore. Grazie all'interruttore di sicurezza, il commutatore del senso di marcia può essere selezionato in posizione di fermo.	123
ITALIANO	26	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60
Accensione-Spegnimento	Accendere: premere l'interruttore principale Spagnere: rilasciare l'interruttore principale. E' possibile regolare il numero di giri in maniera continua premendo l'interruttore principale.	→
Preselezione della copbia	Per effettuare delle forature normale il significolo allindicatore della regolazione, ottenendo così, in presa diretta la massima copbia e potenza.Per avvitare su particolari superficié necessario preselezionare la regolazione di copbiatramite regolatore. Perciò ruotare il regolatore fino a che il grado di forza di torsione prescelto coincida con lindicatore della regolazione-posizione 1: minima forza di torsione per avvitarePosizione 7: massima forza di torsione per avvitare.In caso di avvitature in seriesa nella posizione "foratura" (↓↓) il motore potrebbsuriscaldarsi. Si consiglia di utilizzato la regolazione della copbia di torsione più adatta al materiale trattato e al tipo di vite utilizzata. Si raccomanda pure diutilizzazione le misure dei bits di avvitatura più adatti alle viti utilizzato. Si evitaosi slittamento delle punte di avvitatura (bits) sulla testa della vite, in quello modo siallunga la durata delle punte stesse.	→
Scomparto perlame avvitatura	Vano pericontenere le punte BIT.	→
Istruzioni d'uso	A temperature superiore ai 50°C, la potenza della batteria si reduce.Evitare di esporre l'accumulatore a surriscaldamento prolongato, dovuto ad esempioai raggi del sole o ad un impianto di riscaldamento.Segnare il punto in cui dovrá essere effettuito il foro fissare la lamiera.Per metalli sottili, proteggregate sempre il pezzo da lavorare con un Pezzo di legno perevitare eventuali deformazioni del materiale. Utilizzato le lame HSS (per ghisa bianca utilizzato speciali lame con punte rinforzate in metallo duro).Prima di forare grossi diametri, effettuire una preferatura con un diametro inferiore.USare lubrificanti:- Acciaio = olio- Alluminio = trementina, paraffina- Ottone, rame, ghisa = nessun lubricante(ma raffreddare spesso la punta estraendola dal foro)	→
Consigli praticiper forare nellegno	Segnare il punto in cui dovrá essere effettuito il foroperve che il materiale si scheggii, porre un pezzo di legno molto il pezzo dalavore o forare in ambo le parti.USare bits per avvitare appropriati e della giusta misura.Si può avvitare perfettamente in legno teneroanche sensa preavvitatura.In legno duro o per grossi diametri di foratura è consigliabile effettuare unapreferatura.Per viti a testa conica, effettuare una preferatura.Per viti da legno之意 completa fillettatura, effettuare una.Preferatura equivalentealla metá della lunghezza della vite.	→
Consigli praticiper avvitare		→
ITALIANO	27	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

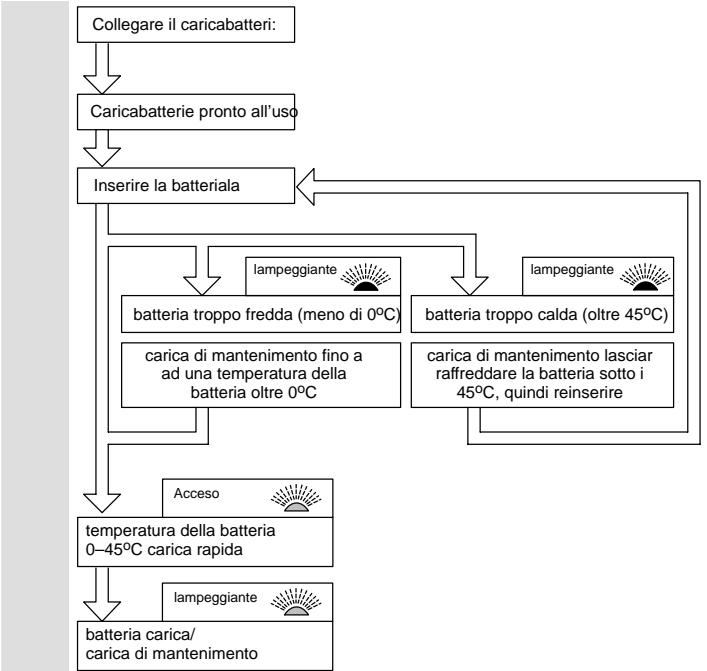

Segnali della spia al momento del collegamento:

-spenta
-lampeggiante

caricabatterie pronto

battery caricata, carica

di mantenimento

carica rapida

Breve indicazione

Modifiche: Testo, figure e dati corrispondono allo standard tecnico aggiornato all'epoca della stampa. Ci riserviamo pertanto eventuali modifiche tecniche dovut all'ulteriore sviluppo dei nostri prodotti.

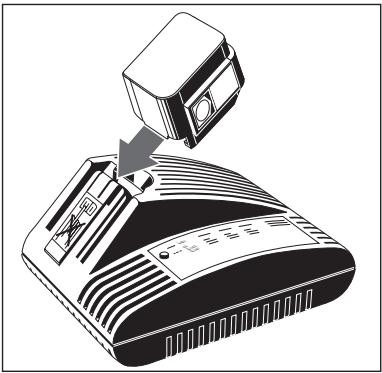

Una volta inserta nel vano di inesto del caricatore, la batteria viene caricata automaticamente.

Nel caso in cui la batteria siaccessivamente calda (oltre i 45^ ,circa) il caricatore funziona in carica di compensazione. In quello caso, estrarre la batteria, lasciare che si raffreddi e inserirla nuovamente.

Nel caso in cui la batteria sia eccessivamente fredda (al di sotto dei 0^ circa) non ha luogo alcuna carica. Una volta che la batteria si è riscaldata, la carica inizia automaticamente, non è necessario estrarre la batteria dal caricatore.

Il tempo di carica va dai 10 ai 60 minuti, a seconda delle condizioni di scarica in cui si trova la batteria (con 1,4 Ah).

Quando la batteria è completamente carica l'apprecchio funziona in carica di compensazione per rendere sfruttabile al massimo la capacité della batteria. Non è necessario estrarre;anzi la batteria più rimanare costamente nel caricatore. Non è possible infatti che la batteria si sovraccarichi, ma rimane, in quello modo, sempre pronta all'uso.

Il caricatore delle batterie cui si sono iniziato sa la tavolo che fissato su parete (com da illustrazione).

Le batterie nuove raggiungono la loro piena capacitéo after 4-5 cicli di carica e scarica. Batterie non utilizzate per molto tempo devone essere ricaricate prima dell'uso.

Inserire a fondo e correttamente la batteria nel caricabatterie

Poiché nei morsetti del caricabatterie passa della corrente, evitare di inserivi oggetti conduttori.

DICHIARAZIONE DI CONFORMITA CE

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alla seguniti normative e ai relativi documenti: EN 50144, EN 55014-1, EN 55014-2, HD 400 in base alle prescrizioni delle direttive CE37/98, CE73/23, CE336/89
