KÄYTTÖOHJE BS2E 14.4 T AEG

Johdanto	Vaadit parasta ja ostat laatua – laatua, jota Atlas Copco tuottaa. Olemme valmistaneet käytöösikestävän ja varman sähkötyökalun. Tämän työkalun mahdollimman tehokas ja tumvallinen käytö edellytää kutenkin ennen koneen käytötoa tämän käytööhjen huolellista lukemistä. Olemme varmoja siitä, etta olet tytyväinen Atlas Copcon AEG-sähkötyökalun valintaasi.
Tekniset arvot	BS2E7.2T	BS2E9.6T	BS2E12T	BS2E14.4T
	Poran Ø
	Teräkseen	10 mm	10 mm	13 mm	13 mm
	Puuhun	15 mm	20 mm	25 mm	28 mm
	Puuruuvi (ilman esiporausta)	6 mm	8 mm	8 mm	8 mm
	Kuormittamaton kierrosluku
	1. vaihde	0–300 min-1	0–300 min-1	0–300 min-1	0–320 min-1
	2. vaihde	0–900 min-1	0–900 min-1	0–900 min-1	0–1030 min-1
	Väantömomentti*	1–12 Nm	1–15 Nm	1–19 Nm	1–25 Nm
	Jännite vaihtoakku	7,2 V	9,6 V	12 V	14,4 V
	Istukan aukeama	1–10 mm	1–10 mm	1–10 mm	1–10 mm
					(1,5–13 mm)
	Paino vaihtoakkuineen	1,4 kg	1,5 kg	1,6 kg	1,9 kg
	*Maksimi väantömomentti, säddin asennossa "Poraus" (▲▼).
	POWERBASE 60
	Jännite	7,2 - 14,4 V
	Pikalatausvirta	1,8 A
	Varastointilataus	50 mA
	Latausaika
	1,4 Ah	n.60 min
	Paino	490 g
Turvallisu- ohjeet	Huomioi punaiselle paperille paineut turvaohjeet!
	Asbestipitoisten materialien ja kiteisten pikiivilajien työstösta syntynyt poly on terveydelle vaarallista. Muista noudattaa viranovaisten antamia tapaturmantjuntamääräyksiä.
	Käytä laitteella työskennellessä iina suojalaseja. Suojakäsineiden, turvallisten ja tukevapohjaisten kenkien, kuulosuojainen ja suojaesiliinan käytöä suositellaan.
	Lastuja tai purua ei saa poistaa koneen käydessä.
	Varo seinkän, katton tai lattiaan porattaessa osumasta sähköjohtoon, kaasu- ja vesijohtoihin.
	Tarkista pistotulppa je verkkjohto mahdollisila vauriolta. Viat saa korjata vain alan erikoismies.
	Käytetyjä vaihtoakkuja ei saa polttaa eikä poistaa normaalin jätehuollon kautta. Atlas Copcolla on tarjolla vanhoja vaihtoakkuja varten ympäristöystävällinen jätehuoltopalvelu.
	Vaihtoakkuja ei saa säilyttaa yhdessä metallisesiden kanssa (oikosulkvaara).
	Käytä ainoastaan System 3000 latauslaitetta System 3000 akkujen lataukseen. Älä käytä muiden järestelmien akkuja.

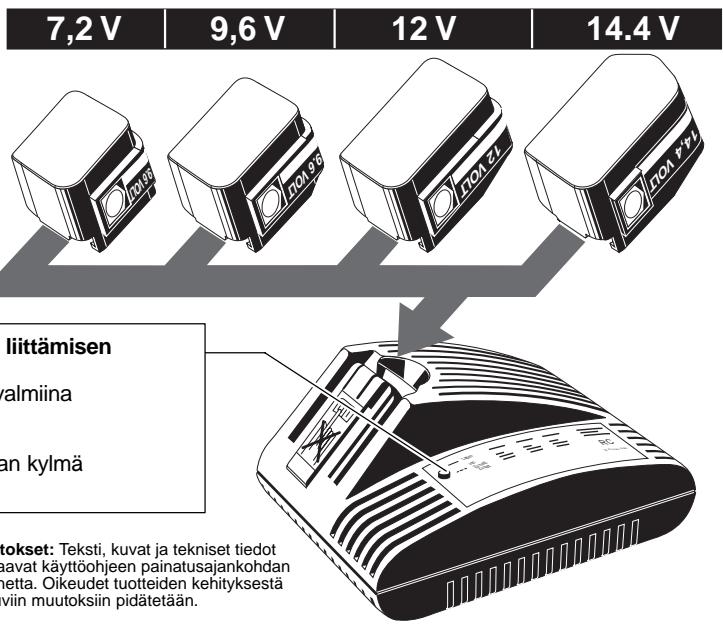

	Tama latauslaite soveltuu seuraavien akkujen lataukseen:
	Jännite Akku malli	Kapasiteetti	Kennojen lukumäärä
	7,2 V	B 7,2	1,4 Ah	6
	9,6 V	B 9,6	1,4 Ah	8
		BX 9,6	1,7 Ah	8
	12 V	B 12-1	1,2 Ah	10
		B 12	1,4 Ah	10
		BX 12	1,7 Ah	10
		BX 12	2,0 Ah	10
	14,4 V	B 14,4	1,4 Ah	12
		BX 14,4	1,7 Ah	12
		BX 14,4	2,0 Ah	12
SUOMI	65	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

	Latauslaiteella ei saa ladata kertakäytöakkuja. On varottava, etei latauslaiteiden vaihtoakkulatauskoloon joudu metalliesineitä (oikosulkvaara). Vaihtoakkuja ji latauslaiteita ei saa avata. Säilytys vain kuiivissa tiloissa. Suojattava kosteudelta. Latauslaiteita sai käytää vain kuiivissa tiloissa. Latauslaiteen kontaktipinnat ovat jännitteisiä. Älä koske nihin sähköä johtavilla esineillä. Älä milloinkaan lataa vauroitunutta akkua. Vailda uuteen. Tarkista ennen jokaista käytökertaa, etei laitteessa, liittäjohdossa, jatkojhodssa ja pistotulpassa ole vauroiota eikä niissä ole tapahtunut muutoksia. Vialisia osia saa korjata vain alan ammattilainen..
Mitatto melutaso	Yleensä työkalun A-luokan melutaso on alle 70 dB (A). Työskenneltä melutaso saattaa ylittää 85 dB (A). Käytä kuulosuojaimia!
Tärinätaso	Typillisesti käsivarren tärinä on alle 2.5 m/s2.
Käytö	Akkuperakone/ruuvinvännin on alkukäytöinen ja toimii ilman verkkjohtoa. Pikalatauslaite lataa AEG:n vaihtoakut kooltaan 7,2 V ... 14,4 V. Älä käytä tuotetta ohjeiden vastaisesti.
Verkkolitäntä POWERBASE 60	Konetta voidaan käytää vain 1-vaive hvaitovirralla ja liittää arvokilvessä mainitulla verkkojännetteellä. Koneen voi liittää myös ns. tavallisii, ilman maadoituskosketinta olevin pistorasioihin, koska se on sujoeristetty luokan Il mukaan VDE 0700, IEC 335. Laite on radiohäiriösuojattu
Huolto	Pidä aina latauslaiteen ja akun kosketinpinnat puhtaina. Vaurioituneen liitosjohdon vaihto on suoritettava valtuutetussa Atlas Copco huoltoliikkeessä, sillä työn suorittaminen vaati i erikoistyökaluja. Käytä vain AEG:n lisälaiteita ja varaosia. Käytä ammattaitoisten AEG-huoltosopimuslikkeiden palveluja muiden kuin käytööhjeessa kuvattujen osien vaihdossa. (esite takuu/huoltolikeluettelo). Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiirustuksen ilmoittamalla arvokilen kymmernumberisen numeron seuraavasta osoitteesta: OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala.
Lisälaitteet	Lisälaitteet tilausnumeroineen lóydät luettelostamme.
SUOMI	66 BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

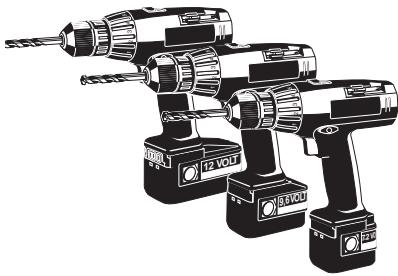

Toimintakuvaus

Kaksivaihteinen vaihteisto.
Vailteenvalto hkykimesta
tyhakaynillātai koneen ollessa
pysähtymaisillän.

Väantökärkisäiö väantökärkien sälyttämseen.

Pikaistukalla kiinnitys ilman tyokaluja.

Väantömomentin säätorenkaalla voidaan valita eri kokoisille ruuveille ja eri maateriaaleille juuri sopiva kirstystiukkuus.

Käynnistin- ja pysäytinvipu sekä pehmeän käynistyksen portaaton ohjaus.
QUICKSTOP - kierrosluku laskee valittömästi, liipaisimer vapauduttua.

Suunnanvaihto kytkimellä on mahdolista vain koneen ollessa pysahdyksissä (turvalukitus).

Voimakkaan akun napaisuus on varmistetu siten, etta + ja - navoista ei voi vahingossa erehtya.

Muokutset: Teksti, kuvat ja tekinet tiedot vastaav kattytöhjeen painatasanjankohan dilanetta. Oikeudet tuotteiden kehtyksesta johtuviin muotokuksi pidatëä.

Pikaistukan vaihto

Istukkaa on helppompi käsitetä 1. vaihteen ollessa päälä, koska silloin vaihteisto pysyy paikallaan.

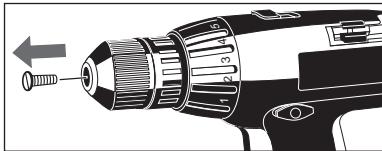

1. Istukan irroittamiseksiava ensin varmistusruvu oikealle kiertamalla.

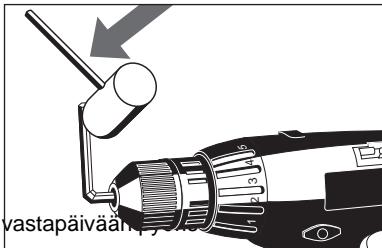

2. Sovita kuusiokoloavain* pikaistukkaan.
3. Irrota pikaistukka napauttamalla kevyesti muovivasaralla istukkaan asetettua kuusiokoloavainta vasten.

Poraistukan asennus tapahtuu
painvastaisessa järestyksessä.

Muista aina kiristäa lukitusruuvi
uudelleen istukan kiinnittämisen jälkeen,
muussa tapauksessa istukka saattaa irrota,

• Ei sisally toimitukseen.

Työkalukiinnitys		Poraistukkaan voidaan kiinnittäa porausterä tai ruuvikärjet. Avaa istukka, aseta ruuvikärki tai terä istukkaan ja kiristä.	→
Akku	Lataa uudet ja kauan käytämättömanä olleet akut ennen koneeseen asentamista. Akun tãysi varaus saavutetaan 4-5 latauskerran jälkeen.
Akun asentaminen	Asenna akku työntämällä sitä eteenpäin kuvan mukaisesti, kunnes se lukkiutuu paikalleen.
(vain mallissa BS2E 12 T BS2E 14.4 T:	Akku voidaan asentaa koneeseen kahdella eri tessalla: Edestä: Koneen kompaktimpi muoto mahdollistaa työskentelyn ahtaisa paikoissa Takaa: Optimalisen painonjakauman tarjoama ihanteellinen tasapaino suojaa rannetta vaakasuoraan työskenneltäessä.
Akun poistaminen	Paina kiinnkkeet yhteen ja poista akku nuolen suuntaan.
Nopeuden vaihto	Vailteenvaiahdon voi suorittaa tyhjääynillä tai koneen ollesa pysähtymäisillään. Valhteiston kytkin asennossa 1: 1. vaihde Valhteiston kytkin asennossa 2: 2. vaihde
Pyörimissuun- nan vaihto	Aseta pyörimissunta kytkimestä. Suunnanvaihto kytkimestä on mahdollista vain koneen ollesa pysähyksissä (turvalukitus).
SUOMI	68	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60
Käynnistyskytkin		Koneen käynnistäminen: Paina kytkintä Koneen pysäytäminen: Vapauta kytin. Pyörismisopeutta voidaan säätää portaattomasti käynnistysyktkimestä painamalla.	→
Väantömomentin säätö	Porauktessa käännä saätörengasta kunnes merkki ↓ ↓ merkin kohdalla. Tällä asennolla väntömomentti antaa maksimiväännön eikä turvakyttin luista. Ruuvia kiristettäessä viodaan väntömomentin saätorenkaalla valita erilalsta tiukkuutta. ASENTO 1: pienin väntömomentti ASENTO 7: suurin väntömomentti	Usein suoritettu ruuvaus asennossa "Poraus" (↓ ↓) saatta jahtaa moottorin ylikuemenemiseen. Valitse mielummin materiaaliin ja ruuvin kokoon sopiva momentti. Nain taltanpää pysyy paremmin ruuvinkannassa jakestää pidempään.
Väantokärkien sällytyslokero	Väantokärkisäiliö väntokärkien sällytämseen.	Yi 50°C lämpötilassa akun suorituskyk heikkenee. Vältnän akkujen sällytämstä auringossa tai kuumissa tiloissa. Merkitse porauksen aloituskohta pistepuikolla. Peltilevy on aina pingotettava. Ohuen metallin alle on asetettava puupalkki, ettei se vääristy. Käytä HSS-kierreporaa (Käytä valkoisen valurautaan kovametallivahvisteisia erikoiskärkä) Poran ø ollesa suuri esiporaus pienemmälä poralla. Käytä voiteluaineita: - Teräkseen: öljä - Alumiini: tärpättä, parafinia - Messinkiin, kupariin, valurautaan: ilman voiteluaineita (Poraa jähdytetään nostamalla usein porausreiästä ulos)
Käytövihjää	Yi 50°C lämpötilassa akun suorituskyk heikkenee. Vältnän akkujen sällytämstä auringossa tai kuumissa tiloissa. Merkitse porauksen aloituskohta pistepuikolla. Peltilevy on aina pingotettava. Ohuen metallin alle on asetettava puupalkki, ettei se wääristy. Käytä HSS-kierreporaa (Käytä valkoisen valurautaan kovametallivahvisteisia erikoiskärkä) Poran ø ollesa suuri esiporaus pienemmälä poralla. Käytä voiteluaineita: - Teräkseen: öljä - Alumiini: tärpättä, parafinia
Ohjeita metallin porattaessa
Ohjeita puuhun porattaessa	Merkitse porauksen aloituskohta pistepuikolla tai naulalla. Puun pirstoutumista voidaan estaa läpiporausvaiheessa puualustan avulla tai poraamalla kummaltakin puolelta. Käytä muodoltaan ja kooltaan sopivia vääntökärkä. Pehmeään puuhun sopivia ruuvia kinnitettäessä ei tarvita esiporausta. Kovaan puuhun tai ruuviø ollesa suuri esiporaus. Upporuvien kohdalla poraus upotetaan. Erikoiskierteisten puuruuvien kohdalla esiporaus noin puoleen ruuvinmittaan.
Suomi	69	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

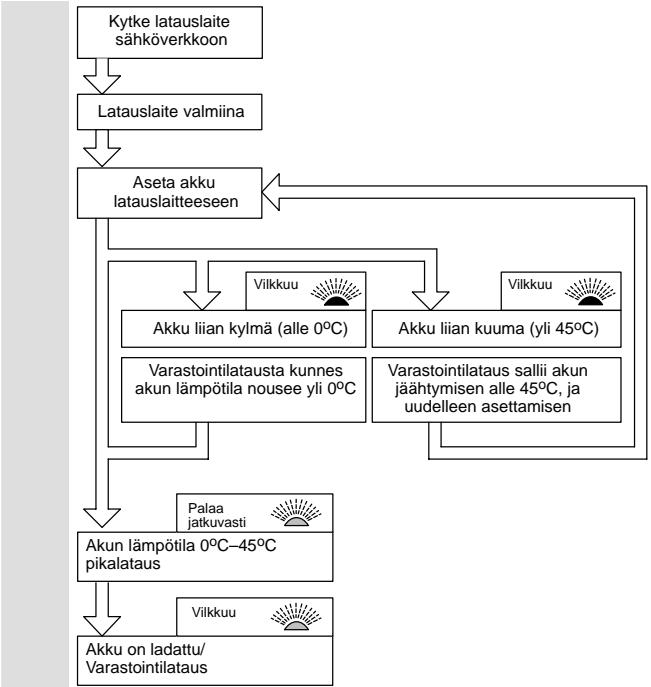

Merkkivalon merkitys sähkon liittämisen jälleen:

-Off latauslaite toimintavalmiina
-osoitta akku on ladattu varastointilatausta akku liian kuuma/liian kylma
-jatkuva pikalatausta

Muutokset: Teksti, kuvat ja tekniset tiedot
vaastaavat käytöohjeen painatusujankohdan
tilannetta. Oikeudet tuotteiden kehityksesta
johtuvin muutoksini pidättaan.

Ominaisuudet

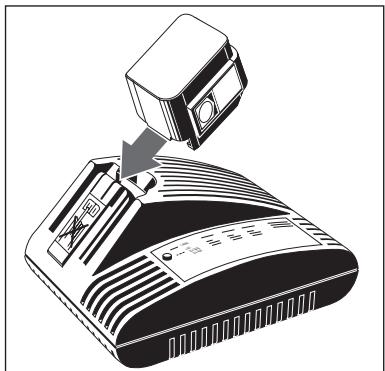

Kun vaihtoakku on asetettu latauslaiteen koloon, se latautuu automaattisesti.

Mikäli akku on lian lämmin (n. yli 45^ C), latauslaite siirtyy varastointilataukseen. Poista akku latauslaitteesta, anna jähtyä ja aseta se uudelleen latauskoloon.

Akun ollessa liian kylma (n. alle 0^ C) lataus ei toimi. Akun lammettyä lataustoiminta alkaa automaattisesti, akun voi jattä a latauskoloon.

Akun latausaika on 10 - 60 minuuttia (1,4 Ah) purkausasteesta riippuen.

Vaihtoakun latauduttua täyteen latauslaite siirtyy varastointilataukseen hyödyntäkseen akkukapasiteetin täysin. Vaihtoakkua ei tarvitse poistaa latauslaitteesta latauksen päatytyä. Vaihtoakun voi jättä latauslaitteeseen. Se ei voi latautua sinä liikaa ja on siten aina käytövalmis.

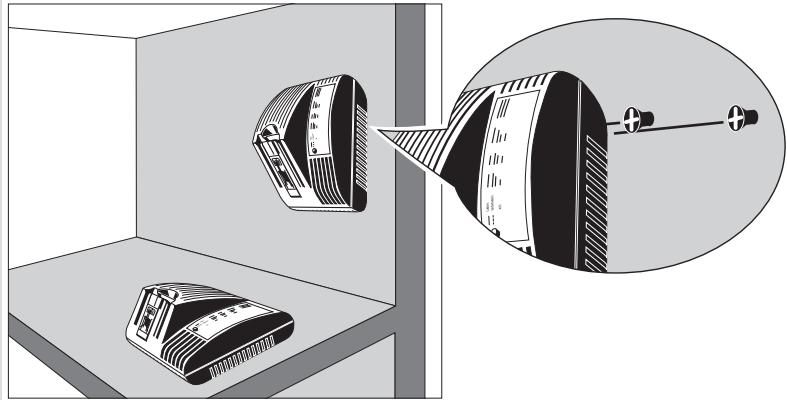

Latauslaite voidaan asentaa myös seinälle (katso kuva).

Uudet vaihtoakut saavuttavat tayden varauskyvyn 4-5 latauksen ja purkauksen jälkeen. Pitkään käytämättä olleet vaihtoakut on ladattava ennen käytöä.

Katso, etta akku on oikeassa asennossa latauslaitteessa ja etta se on kunnolla työnnetty paikalleen.

Akun kontaktipinnat ovat jannitteisi. Älakoske niihin sahköä johtavilla esineillä

Sarj cihazi sarja hazir

Kartus aku sarj olmus durumda

Dengeleme arji

Todistamme taten ja vastaamme yksin siitta, etta tamatauote on allalueteltujen standardien ja standardoimisasiakirjojen vaatimumsten mukainen. EN 50144, EN 55014-1, EN 55014-2, HD 400 seuraavien saantjoen mukaisesti: 98/38/EY, 73/23/EY, 89/336/EY
