Tipo de producto	Taladro-atornillador inalámbrico
Marca	AEG
Modelo	BS2E 14.4 T
Tensión del acumulador	14,4 V
Capacidad recomendada del acumulador	1,4 Ah - 2,0 Ah
Tipo de cargador	POWERBASE 60 (7,2 - 14,4 V)
Rango de sujeción del portabrocas	1 - 10 mm (1,5 - 13 mm)
Velocidad en vacío (1ª velocidad)	0 - 320 min⁻¹
Velocidad en vacío (2ª velocidad)	0 - 1030 min⁻¹
Par máximo	25 Nm
Número de posiciones de par	7 (atornillado) + 1 (taladrado)
Diámetro máximo de perforación en acero	13 mm
Diámetro máximo de perforación en madera	28 mm
Atornillado sin pretaladrado (madera blanda)	8 mm
Peso (con acumulador)	1,9 kg
Nivel de ruido	< 70 dB(A) (en funcionamiento hasta 85 dB(A))
Vibración (antebrazo)	< 2,5 m/s²
Funciones principales	Taladrado, atornillado, marcha adelante/atrás, variador de velocidad, QuickStop, 2 velocidades mecánicas
Mantenimiento y limpieza	Limpiar los contactos del acumulador y del cargador; cable dañado debe ser reemplazado en el servicio técnico
Seguridad	Doble aislamiento, antirruido EN 55014, no exponer a la lluvia
Piezas de repuesto y reparabilidad	Piezas AEG originales; vista explotada disponible en el servicio técnico
Información general	Cargador compatible con acumuladores AEG 7,2-14,4 V; tiempo de carga aprox. 60 min para 1,4 Ah

Preguntas frecuentes - BS2E 14.4 T AEG

¿Cómo cambiar la velocidad en mi taladro AEG BS2E 14.4 T?

El selector de velocidad se encuentra en la parte superior de la máquina. Para pasar a 1ª velocidad (par alto), empuje el selector hacia adelante. Para la 2ª velocidad (alta velocidad), empuje hacia atrás. La conmutación debe realizarse con la máquina detenida o en ralentí.

¿Cómo ajustar el par de atornillado?

Gire el anillo situado detrás del portabrocas. Las posiciones 1 a 7 corresponden a un par creciente para atornillar. La posición con el símbolo de taladrado (flecha) desactiva el limitador de par para taladrar a máxima potencia.

¿Cómo invertir el sentido de giro?

Use el interruptor de sentido de giro situado encima del gatillo. Empújelo hacia la derecha para giro hacia adelante (apretar tornillos) y hacia la izquierda para giro hacia atrás (aflojar tornillos). Nunca conmute cuando el motor esté en marcha.

¿Qué acumulador puedo usar con este cargador POWERBASE 60?

El cargador POWERBASE 60 acepta acumuladores AEG del sistema Accu 3000 de 7,2 V a 14,4 V, con una capacidad de 1,2 Ah a 2,0 Ah. Para su modelo BS2E 14.4 T, use un acumulador de 14,4 V como el B 14.4 (1,4 Ah) o el BX 14.4 (1,7/2,0 Ah).

¿Cómo desmontar el portabrocas de apriete rápido?

Primero, desatornille el tornillo de bloqueo (rosca derecha) dentro del portabrocas. Luego, apriete una llave hexagonal en el portabrocas y dé ligeros golpes a la llave hacia la izquierda con un mazo de plástico. El montaje se realiza en sentido inverso. No olvide volver a atornillar el tornillo de seguridad.

¿Por qué parpadea la luz indicadora del cargador?

Un parpadeo indica que el acumulador está demasiado caliente (más de 45°C) o demasiado frío (menos de 0°C). Deje que el acumulador se enfríe o se caliente a temperatura ambiente. La carga se reanudará automáticamente.

¿Cuál es el tiempo de carga de un acumulador de 1,4 Ah?

Aproximadamente 60 minutos con el cargador rápido POWERBASE 60. El tiempo puede variar según el estado de descarga. Después de la carga completa, el cargador pasa al modo de mantenimiento, puede dejar el acumulador conectado.

¿Cómo usar el taladro para atornillar sin dañar los tornillos?

Ajuste el anillo en una posición de par bajo (1 o 2) para tornillos pequeños. Aumente el par gradualmente hasta obtener un atornillado ajustado sin dañar la cabeza del tornillo. Para taladrar, coloque el anillo en el símbolo de taladrado.

¿Puedo taladrar metal con este taladro?

Sí, puede taladrar hasta 13 mm en acero. Use una broca HSS, lubrique con aceite para acero, y comience con un pretaladrado si es necesario. Para aluminio, use trementina o parafina.

¿Cómo mantener mi taladro AEG BS2E 14.4 T?

Limpie regularmente los contactos del acumulador y del cargador con un paño seco. No abra la máquina. Si el cable de alimentación del cargador está dañado, haga que lo reemplace un servicio técnico AEG. Use solo piezas de repuesto AEG.

MANUAL DE USUARIO BS2E 14.4 T AEG

Introduccion		Usted exige lo mejor y comprara calidad – la calidad que ofrece Atlas Copco. Hemos fabricado para ustcd una herramienta fiable y duradora. Sólo es posible trabajo de forma eficaz y sin riesgo para su salute si lee atentamente estas instrucciones antes de usar la herramienta. Queremos satisfacer a nuestros clients y nos gustaría que Vd. volviera a comprar una Herramienta Eléctrica AEG de Atlas Copco.
Datas技术水平s		BS2E7.2T	BS2E9.6T	BS2E12T	BS2E14.4T
	Diámetro de taladrado en Acero	10 mm	10 mm	13 mm	13 mm
	Madera	15 mm	20 mm	25 mm	28 mm
	Tornillos para madera (sin pretaladrar)	6 mm	8 mm	8 mm	8 mm
	8 mm Velocidad en vacío 1a velocidad	0-300 min-1	0-300 min-1	0-300 min-1	0-320 min-1
	2a velocidad	0-900 min-1	0-900 min-1	0-900 min-1	0-1030 min-1
	Par*	1-12 Nm	1-15 Nm	1-19 Nm	1-25 Nm
	Voltaje de batería	7,2 V	9,6 V	12 V	14,4 V
	Gama de aperture del portabrocas1-10mm1-10mm	1-10 mm	1-10 mm	1-10 mm	(1,5-13 mm)
	Peso con batería	1,4 kg	1,5 kg	1,6 kg	1,9 kg
	*Par de apriete máximo en la posición de "Taladrar" (***). POWERBASE 60 Gama de voltaje	7,2 - 14,4 V	V	A
	Intensidad de energia rápida	1,8 A	Carga de mantenimiento	50 mA	Tiempo de carga
	Tiempo de carga 1,4 Ah	aprox.60 min	490 g
Consejos de seguridad		Preste atencion a las instrucciones de sécurité del libro adjunto. Atencion! Al taladrar materiales de amIENTo/asbesto y/o piedras de silice, el polvo, que se produce es perjudicial para su salute. Protégase de la Inhalacion de ese polvo según normas de sécurité VBG-119. Para trabajo con la baja, utilize社会组织 de protección,guantes, calzado de sécurité antideslizante, asi como es recommendable usear protectores auditivos. Nunca se debe intentar limpiar el polvo o viruta procedente del taladrado con la baja en funcionalmente. Cuando taladre en paredes, techo o sueño,onga cuidado para evitar los cables electricos y tuberías de gas o agua. Retire la batería antes de comenzar bajo un worko en la baja. No tire las baterías usadas a la basura ni al fuego. Los Distribuidores Atlas Copco ofrecen un service de recogida de baterías antigunas para proteger el medio ambiente. No almacene la batería con objetivos metálicos (riesgo de cortocircuito). Recargar solamente los accumulatorados del Sistema Accu 3000 en cargadores Accu 3000. No intentar recargar accumulatorados de otheros sistemas. Con el aparato de carga se pueda recargar los siguientes tips de accumulator:
	tension tipo	amperaje	n°. de celulas
	7,2 V	B 7.2	1,4 Ah	6
	9,6 V	B 9.6	1,4 Ah	8
		BX 9.6	1,7 Ah	8
	12 V	B 12-1	1,2 Ah	10
		B 12	1,4 Ah	10
		BX 12	1,7 Ah	10
		BXS 12	2,0 Ah	10
	14,4 V	B 14.4	1,4 Ah	12
		BX 14.4	1,7 Ah	12
		BXS 14.4	2,0 Ah	12
ESPÁÑOL	30	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

	■ No intente cargar baterías no-recargables con este cargador.
	■ No introduzca en la cavidad del cargador objetos metálicos (riesgo de cortocircuito).
	■ No abra nunca las baterías ni los cargadores y guardelos sólo en lugares secos. Protejalos de la humedad en todo momento.
	■ Use los aparatos de cargao solo en interiores, protégalo de la lluvia.
	■ En las clemas de contacto del cargador hay tensión. No tocar con instrumentos o elementos conductores de la electricidad el aparato.
	■ No intentar recargar acumuladores averiados, en ellos caseos退还los de inmediato del cargador.
	■ Antes de empezar a trabajo compruebe si está dañada la这其中ina, el cable o el enchufe. Las reparaciones sólo se llevarán a cabo por Agentes de Servicio autorizados.
Valor sonoro medido	La valoración de la presión acústica de la这其中ina es normalmente menor de 70 dB (A). El nivel de ruido, con la这其中ina工作的ando,oulda sobrepasar circunstancialmente 85 dB (A). Usar protectores auditivos!
Valor medido de vibración	La vibración en la mano del operario es normalmente menor de 2.5 m/s2.
Uso	El taladro/atomillador por accumulator está disnado para problemas de taladrado y atomillado para uso independiente lejos de suministro electrico. El cargador rápido pueda hacer baterías AEG de 7,2 V a 14.4 V. Utilizar este producto unicolemente para el uso al que está destinado.
Conexión electrica POWERBASE 60	Solo para corriente alterna monofásica y Dentro de los values consig-nados en la placa de charteristicas. Internacional se possible conectar a una base de corriente sin toma de tierra, ya que está protegado por aislamiento según DIN-57700/VDE 0700 y IEC 335. La protección antiparasitaria correponde a la norma europea EN-55014
Mantenimiento	Los+puestos de contacto de los cargadores y las baterías se deben tener limpios. Si se averiase el cable de conexión,debárse ser reparado en un Servicio Oficial de Atlas Copco, ya que es preciso utilizing herramrientas especialies. Solo se deben utilizear accesos y piezas de repuestos AEG. Piezas bajo recambio no está descrito en las instrucciones de uso,debben sustituirse en un centro de asistencia técnica AEG (Consulte el folleto Garantia/Direcciones de Centros de Asistencia Técnica). En caso necessario,ovable solicitar un despiece de la herramienta. Por favor indique el número de impreso de diez dígitos que hay en la etiqueta y pida el despiece a la siguiente direccion: Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden.
Accesorios	Los accesos y sus correspondientes numberos para pedido,están reflejados en nuestros catálogos.
ESPÁÑOL	31 BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

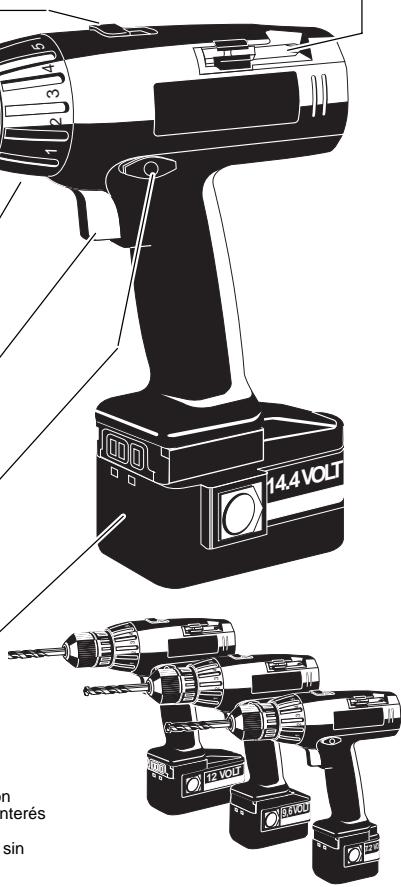

Breve descripción

BS2E 7.2 T

BS2E 9.6 T

BS2E 12T

BS2E 14.4 T

Engranajes de dos velocidades; la velocidad se cambia con laquina的功能ando en vacio

Alojamento para guardar las puntas de atornillador

Portabrocas de cierre rápido para aplterlo sin ninguna herramienta.

Preselección del par de apriete (de diez etapas)

Para igualar la profundidad de atornillado en función del tipo de tornado y de losDistinctos materiales.

Interruptor para conectar y desconectar laquina, y para un arranque suave infinitamente variable.

QUICKSTOP - la velocidad del eje de trabajo se reduce inmediamente cuando se sueña el interruptor.

Funcionamente reversible izquierda-derecha ajustable en el interruptor -defer a un mecanismo de bloqueo, la conmutacion solo es possible si el interruptor no está pulsado.

Accumulador intercambiable de alta potencia, con dispositivo de seguridad que impide el cambio accidental de la polaridad.

Modificaciones: El texto, los Diagramas y los datos son correctos en el momento de imprimir este manual. En interes de la mejor continua de nuestros productos, las espécnicaséticasestánsjetasamodificacionsin previoavoido.

Cambio del portabrocas sin llave

El portabocas es más fácil de manejar cuando se ha puesto la 1^a velocidad que los engranajes no tienden a girar tan fácilmente.

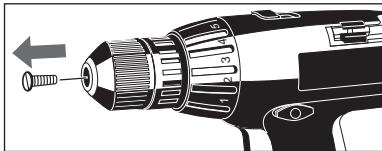

1. Para qutar el portabocas, en primer lugar hay que extraer el tornadoo de seguidad, mediente giro a la derecha.
2. Fije la llave Allen* en el portabrocas.

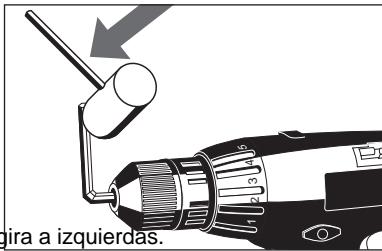

3. Afloje el portabocas de cierre rápidogolpeando ligeramente la llave Alleninsertada con un martillo de plástico.

Monte el portabocas enorden inverso.

Vuelva a instalar siempre el tornillo de fijación (si existe) afterwards of montar el portabocas. De lo contrario, el portabocas seoulda aflojar cuando el eje

• No incluido en el equipo estándar.

Introducir de la herramipta	En el portabrocas, se pueda colocar brocas u hojas de atornillar paraarlo, abide el portabrocas, introducir la herramipta y(APPROVE)apretarlo por medio de la llave.
Batería	Antes de utilizing la herramipta electrica, seranecessarycargar el accumulator si este es nuevo o no ha sido Employmentdo desde hace tiempo.La capacité plena, se consiguesuponde 4-5 horas de carga.
Alojamento para la batería(sólo para BS2E 12 TBS2E 14.4 T:Cómo SACAR la batería	Inserte la batería en la这其中aquina desdeatrás hasta que se acople(como se muestra en ilustración).La batería se pueda insertar en una u other directionen el dispositivo de retencion:Desela parte frontal:La forma del maquina es más compacta y por lo tanto más adecuada para trabajo en espacios reducidos.Desela parte trasera:Débido a la distribución optima del peso, la这其中aquina estáperfectamente equilibrada.Esto protege la muñeca al atornillar o taladrarhorizontalmente.Presione las abrazaderas y saque la batería en la directionde la flecha.
Cambio de velocidad	El cambio mecánico de velocidad se pueda acontecerfunlando la这其中aquina en vacioSelector de velocidad en posición 1:1a .VelocidadSelector de Velocidad en posición 2:2a .Velocidad2←123
ConmutaciónFuncionamente a derecha/izquierda	Selección el sentido de rotación en el interruptor.Debido a un mecanismo de bloqueo, el interruptor de conmutaciónunicamente se puedaaxycerar cuando no está pulsado el interruptor.
ESPÁÑOL	33BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

Control de conexión - desconexión	Conexión: Pulse el interruptor. Desconexión: Suelte el interruptor. Las revoluciones se ajustan electrónicaamente presionando más o menos el interruptor de conexión.
Selección del par de giro	Para taladrar, colocar el anillo selector en posición ↑ ↓ ↓. Para atornillar;nivelado a la superficie. Selección ar par de giro por medio del anillo selector en posición 1: par de giro minimum en posición 7: par de giro máximo.	Reiteradas realizaciones como atornillador en la posición "TalADR" (↓↓)SEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOEO
Alojamento para puntas de atornillador	Alojamento para guardar lasuntas de atornillador
Sugerencias de trabajo	Las temperatas superiores a 50°C reducen el rendimiento de la batería. Evite una exposión excesiva a fuentes de calor o al sol (riesgo de sobrecalentamiento).
Consejos para taladrar en metal	Rebaje con un punzón el punto que ha marcado para taladrar. Sujete siempre la pieza a trabajo firmamente en un tornillo de banco. Cuando taladre una plac metaólica Fiona,pongá debajo un taco de madera para evitar distorsiones. Use brocas aspirales HSS. (Para fundación blanca, use brocas conuntas especiales.) Antes de efectuar taladros de gran diámetro, haga primero un agujero más(PC que sirva de guía. Use lubricante: Acero: Aceite Aluminio: Trementina, parafina Latón, cobre,fundación: no use ningún lubricante, pero saque la broca del orificio frecuentemente para que se enfié.
Consejos para taladrar en madera	Rebaje con un punzón el punto que ha marcado para taladrar. Para evitar que se astille la madera al ser atravesada por la broca,pongá un trozo de madera bajo, o taladre desde ambassadorlos.
Consejos para atornillado	Use puntas de atornillador de la forma y tamanño apropiados. Los tornillos se pueda insertar en madera blanda sin pretaladrado. Pre-taladre en madera dura o con tornillos de gran diámetro. Pre-taladre algo más para tornillos avellanados. En el caso de tornillos para madera que no tengan rosca en toda su longitud, pre-taladreapproximadamente la mitad de la longitud del tornillo.
ESPÁÑOL	34	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

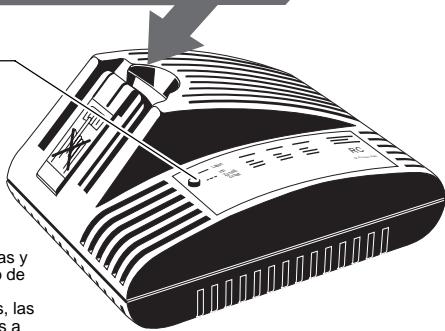

Indicación de la lámpara de control,uponedes conectarlo a la corriente:

-Apagada
-Parpadea

Cargador dispuesto

Accumulador cargado

En cargo de mantenimiento

Accumulador muy frío/
muy caliente

-Fija

Carga rápida

Modificaciones: El dato, los diagramas y los datos son correctos en el momento de imprintir estemanual. Eninteresde la mejora continua de nosotros productos, las espécricaciones Tecnicas estasujetas americanación sin previo aviso.

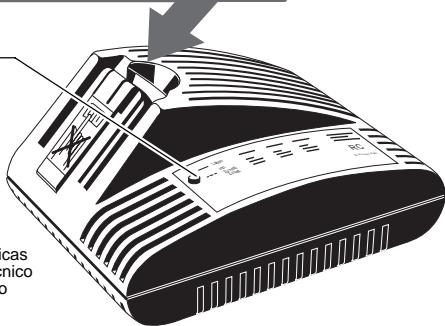

Señalización

Després de insertar la bateria en la cavidad del cargador, se cargará automatistically.

Si la batería está demasiado caliente (más de aprox. 45^ ) el cargador comuta a entrega de mantenimiento. Saque la batería,cede que se enfié, y vuelva a insertarla.

Si la bateria está demasiado fría (menos de aprox. 0^ ) no se produce carga.
Después de calentarse la bateria, la carga comienza automatically; la bateria peutpearmanecer en el cargador.

El tiempo de energia oscila entre 10 y 60 horas, dependiendo del nivel previo de descarga del accumulator (para 1,4 Ah).

Tan pronto como se haya completado la energia, el cargador comuta a energia de mantenimiento, para mantener toda su calidad disponible. La bateria可以选择 estar permanentemente alojada en el cargador sin peligro de que se sobrecargue.

El cargador se pueda usar colocándolo sobre una superficie, o fijandolo a la pared (ver ilustración).

Carga de las baterias

Las baterías-Newas alcanzan suplenacapacidad decargauponedes4-5cargas ydescargas.Lasbateriasnoutilizadasdunctearto tempodebenserrecargadasantesdeusar.

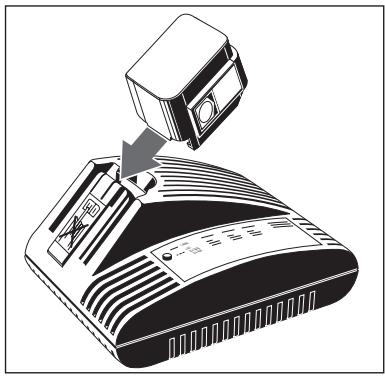

Insertar el acumulador en la posicion correcta, Completely en el cargador.

En las clemas de contacto del accumulator hay tensión. No tocar con instrumentos o elementos conductores de la electricidad.

acumulador carregado

carga de manutenção

acumulador demasiado

quente/demasiado frio

carga rápida

-Continua

Declaramos bajo nuestra sola responsabilidad que est e producto está en conformidad con las normas o documents normalizadosesionles. EN 50144, EN 55014-1, EN 55014-2, HD 400 de acuerdo con las regulaciones 98/38/CE, 73/23/CE, 89/336/CE
