Produkttype	Trådløs skruemaskine
Mærke	AEG
Model	BS2E 14.4 T
Batterispænding	14,4 V
Anbefalet batterikapacitet	1,4 Ah - 2,0 Ah
Ladertype	POWERBASE 60 (7,2 - 14,4 V)
Spændområde for borepatron	1 - 10 mm (1,5 - 13 mm)
Tomgangshastighed (1. gear)	0 - 320 min⁻¹
Tomgangshastighed (2. gear)	0 - 1030 min⁻¹
Maksimalt drejningsmoment	25 Nm
Antal drejningsmomentpositioner	7 (skruning) + 1 (boring)
Max. borediameter i stål	13 mm
Max. borediameter i træ	28 mm
Skruning uden forboring (blødt træ)	8 mm
Vægt (med batteri)	1,9 kg
Støjniveau	< 70 dB(A) (under drift op til 85 dB(A))
Vibration (underarm)	< 2,5 m/s²
Hovedfunktioner	Boring, skruning, frem/tilbage, hastighedsregulering, QuickStop, 2 mekaniske gear
Vedligeholdelse og rengøring	Rengør batteriets og laderens kontakter; beskadiget kabel skal udskiftes på et autoriseret serviceværksted
Sikkerhed	Dobbelt isolation, afskærmning iht. EN 55014, må ikke udsættes for regn
Reservedele og reparationsmulighed	Originale AEG-reservedele; eksploderet tegning tilgængelig hos serviceværkstedet
Generelle oplysninger	Lader kompatibel med AEG-batterier 7,2-14,4 V; ladetid ca. 60 min for 1,4 Ah

Ofte stillede spørgsmål - BS2E 14.4 T AEG

Hvordan skifter jeg gear på min AEG BS2E 14.4 T boremaskine?

Gearvælgeren sidder på toppen af maskinen. For at skifte til 1. gear (højt drejningsmoment) skubbes vælgeren fremad. For 2. gear (høj hastighed) skubbes den bagud. Gearskift må kun ske, når maskinen står stille eller kører meget langsomt.

Hvordan indstiller jeg skruningsmomentet?

Drej på ringen bag borepatronen. Position 1 til 7 giver stigende drejningsmoment til skruning. Positionen med bore-symbolet (pil) deaktiverer momentbegrænseren til fuld kraft boring.

Hvordan vender jeg rotationsretningen?

Brug omskifteren for rotationsretning, som sidder over aftrækkeren. Skub den til højre for fremad (skrue ind) og til venstre for bagud (skrue ud). Skift aldrig retning, mens motoren kører.

Hvilket batteri kan jeg bruge med denne POWERBASE 60 lader?

POWERBASE 60 laderen accepterer AEG batterier fra Accu 3000 systemet fra 7,2 V til 14,4 V, med kapacitet på 1,2 Ah til 2,0 Ah. Til din BS2E 14.4 T model skal du bruge et 14,4 V batteri som f.eks. B 14.4 (1,4 Ah) eller BX 14.4 (1,7/2,0 Ah).

Hvordan afmonterer jeg den hurtigspændende borepatron?

Først skrues låseskruen (højregevind) indvendigt i patronen ud. Derefter spændes en unbrakonøgle i patronen, og med en plastikhammer slås let mod venstre på nøglen. Montering sker i omvendt rækkefølge. Glem ikke at genmontere sikkerhedsskruen.

Hvorfor blinker laderens kontrollampe?

Blinken indikerer, at batteriet er for varmt (over 45°C) eller for koldt (under 0°C). Lad batteriet køle af eller varmes op til stuetemperatur. Opladningen genoptages automatisk.

Hvor lang tid tager det at oplade et 1,4 Ah batteri?

Cirka 60 minutter med POWERBASE 60 hurtigladeren. Tiden kan variere afhængig af afladningstilstand. Efter fuld opladning skifter laderen til vedligeholdelsesladning, så du kan lade batteriet sidde i.

Hvordan bruger jeg boremaskinen til skruning uden at beskadige skruerne?

Indstil ringen på et lavt momenttrin (1 eller 2) til små skruer. Øg gradvist momentet, indtil skruen flugter med overfladen uden at beskadige skruehovedet. Til boring stilles ringen på boresymbolet.

Kan jeg bore i metal med denne boremaskine?

Ja, den kan bore op til 13 mm i stål. Brug et HSS-bor, smør med stålolie, og forboring om nødvendigt. Til aluminium brug terpentin eller paraffin.

Hvordan vedligeholder jeg min AEG BS2E 14.4 T boremaskine?

Rengør jævnligt batteriets og laderens kontakter med en tør klud. Åbn ikke maskinen. Hvis laderens strømkabel er beskadiget, skal det udskiftes af en AEG-serviceafdeling. Brug kun originale AEG-reservedele.

BRUGSANVISNING BS2E 14.4 T AEG

Forord	Atlas Copco kan tilbyde den krævende og ønskete kvalitet. Vi har fremstillet et holdbart og sikkest elektrøværktøj til Dem. Læs brugsanvisingen godt igennem, før værtæjet tages i brug, SSE De er sikker på at benytte elektroværktøj på en effektiv og sikker på. Vi er sikre på, at De har truffet det rigtige valg ved at købe et AEG-elektroværktøj fra Atlas Copco.
Tekniske data	BS2E7.2T BS2E9.6T BS2E12T BS2E14.4T Bor-øi Stål 10 mm 10 mm 13 mm 13 mm Trae 15 mm 20 mm 25 mm 28 mm Træskruer (eden forboring) 6 mm 8 mm 8 mm 8 mm Omdrejnningstal, ubelastet 1. gear 0-300 min-1 0-300 min-1 0-300 min-1 0-320 min-1 2. gear 0-900 min-1 0-900 min-1 0-900 min-10-1030 min-1 dreijsngsmoment* 1-12 Nm 1-15 Nm 1-19 Nm 1-25 Nm Udskiftningsbatteriets spænding7,2V 9,6V 12V 14,4V Borepatronspeandevide 1-10 mm 1-10 mm 1-10 mm 1-10 mm 1-10 mm (1,5-13 mm) Vægt med udskiftningsbatteri 1,4kg 1,5kg 1,6kg 1,9kg *Maksimalt omdrejningsmoment ved momentindstilling "boring"(---). POWERBASE 60 Spænddevide 7,2-14,4V Ladestrom, lynpladning 1,8A Vedlidgeholdelsesladning 50mA Opladningsid med 1,4Ah ca.60min Vægt 490g
Henvisninger til Deres sikkerhed	Følg sikkerhedsforskrifterne i vedlagte brochure! Støv, der opstår ved forarbejdningen af asbestholdige materialer og sten med krystallinsk kiselsyre, er sundhedsfarligt. Følg forskrifterne om forebyggelse af uheld VBG 119 fra det lovpligtige ulykkesforsikringsselskab. När der arbejdes med maskinen, skal man have beskyttelsebriller på. Beskyttelsehandsker, skridskre sko, hørevæn og forklæde anbefales. Spaner aller splinter på alike fjernes, medens maskinen kører. Ved boring i væg, loft ihrer gulv skal man passe på elektriske kabler, gas- og vandledninger. Ved arbejde inden i maskinen, bør batteriet tages ud. Opbrugte udskiftningsbatteri på alike brændes eller kasseres sammen med alm. husholdningdaffald. Atlas Copco har en miljørigtig bortskaffelse af gamle udskiftningsbatteri, henvend Dem til Deres forhandler. Opbevar ikke udskiftningsbatteri sammen med metalgenstandeaf fare for kortslutting. Brug kun Akku 3000 ladeapparater for opladning af System 3000 batterier. Følgende typ beratter kan oplades: Spænding Batteri type Kapacitet Antal celler 7,2 V B 7,2 1,4 Ah 6 9,6 V B 9,6 1,4 Ah 8 BX 9,6 1,7 Ah 8 12 V B 12-1 1,2 Ah 10 B 12 1,4 Ah 10 BX 12 1,7 Ah 10 BXS 12 2,0 Ah 10 14,4 V B 14,4 1,4 Ah 12 BX 14,4 1,7 Ah 12 BXS 14,4 2,0 Ah 12
DANSK	51 BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60
	Laderen,mà ikke anwendes til batterier, der ilke er genopladelige.Metaldele o.lign,màizzaske komme i berøring med rummet beregnet forudskiftningsbatteriet (kortslutningsfare).Udskiftningsbatterier og opladere,màarent abnes og skal opbevares i tørre rum.Beskyt dem mod fugtighed.Lærg mærke til følgende sysból pà opladerens mærkeplade: -Maskinen er kun egnet til indendørsbrug, maskinen,màarent udsættes forregn.Nettilslutningen tilføres ved ladeapparatets batterikontakter. Metaldele o.lign,màarent omme i berøring med disse (kortslutningsfare).Beskadiget batterier,màarent oplades, men skal omgående udskiftes.Kontroller hvergang, før laderen anwendes, at til Slutningskabel,forlaengerkabel ogstik er iorden.Del er der er beskadiget bør kun repareres hos et autorisert værksted.
Stojmálevardier	Værktvjets A-vægtede lydtrykniveau er typisk minnde end 70 dB (A).Under arbejdemed vaerkxtøjet kan lydniveauet overstige 85 dB (A). Brug horeværn!
Vibrations-målevardier	Hænd-Arm vibrationsniveauuet er typisk under 2.5 m/s2.
Anvendelse	Akku bore-/skruemaskinen kan bruges universelt til boring og skruning uafhængigtaf en nettilslutting.Lynoplerden oplader udskiftningsbatterier (System Accu 3000) fra 7,2 V ... 14,4 V.Productet,màarent anwendes på,anden,mäde og til andre formål end foreskvet.
NettilsluttingPOWERBASE 60	Tilsluttes kun til enfase-vekselstrøm og kun til den netspænding,som er opgivet pàmarkepladen.Tilslutting er øgsa mulig til stikkåser,uden jordomskifter,dá derforeligger en beskyttesisolering i henhold til hhv. DIN 57 700/VDE 0700 og IEC335.Radiostj svarer til den europæiske standard EN 55014.
Vedligeholdelse	Tilslutningskontakterne,pà oplader og udskiftningsbatterier skal holdes rene.Safrent nettilsluttingen er defekt,màdenne kun udskiftes af et autoriseretserviceværksted,idet der kræves specielt værktoj dertil.Brug kun Atlas Copco tilbehør ogreservedele. Lad de componententer,hvis udskiftingnicke er blevet beskret,udskifte hos Atlas Copco service(sekundeserviceadresser).Ved opgivelse af type nr. der er angivet pà maskinens effektskilt,kan De rekvirere nereservedelstegnning,ved henvendelse til:Atlas Copco Elektrovæktøj,Brogrenen 3,DK-2635 Ishoj.
Tilbehør	Tilbehørret med bestillingsnumre fremgår af vore kataloger.
DANSK	52BS2E 7.2 T,BS2E 9.6 T,BS2E 12 T,BS2E 14.4 T,POWERBASE 60

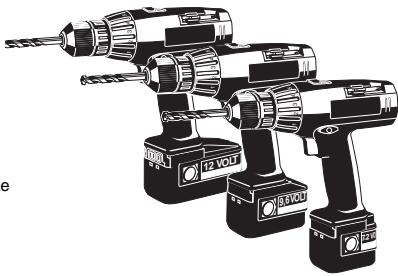

Kort beskrivelse
BS2E 7.2 T
BS2E 9,6 T
BS2E 12T
BS2E 14.4 T

Totrins-gear kan kobles pa gearkontakt ubelastet ull ved udlob.

Bitdepot til opbevaring af skruebits.

Selvspændende borepatron til værktøjslo spænding.

7-trins forudindstilling af drejningsmoment til serieskruning, aller gevindskruning med praeacist defineret drejningsmoment. Ekstra kraftreserver ved boring.

Afbryderkontakt aktiveres ved til- og frakobling af maskinen og til trinløs elektronisk hastighedsregulering.

Hojre-venstrelab kan kobles på omkobleren via koblingsspæring kun, när der ikke er trykket på ind/udkobler.

Batteriere er sikret mod fejbetajinge af plus og minus pol

AEndringer: Tekst, billed og data svarer til den tekniske udvikling på tryktetidspunktet. Der tages forbeshd for andringer som flege af videreudvikling af voreprodukter.

Udskiftning af selvspændende borepatron

Indstil maskinen i 1. gear ved skift af borepatron.

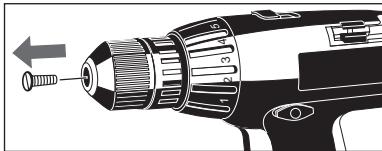

1. Ved aftagning af borepatronen tag først sikringsskuen ud ved hojredrejning

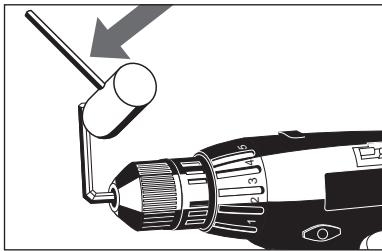

2. Sekskantnøgle* opspændes i selvspændende borepatron.
3. Den selvspaendende borepatron Iønsved hjælp af et let slag pa seskantsnoglen, mod venstre.

Montering af borepatron skeri omvendt rækkefolge.

Sikringsskruen skal ubetinget fastgores
igen afterfter monteringen af borepatronen,
da borepatronen ellers kan Iøsne sig i
venstrelØb.

• Ikke medtaget i leveringsomfang.

Isætning af arbejdsværktøj	Montering af bor og skruebits i borepatronen: Sæt værktøj et i borepatronen og spænd derefter patronen til.	→

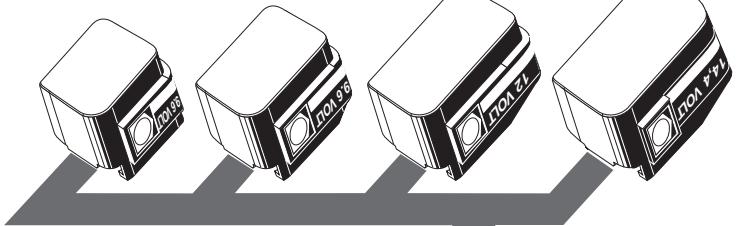

Udskiftnings- batteri	Før et udskiftningsbatteri tages i brug - eller sættes til opbevaring - skal det lades op. Den fulde kapacitet opnæsøyst after 4-5 opladninger.
Isætning af udskiftnings- batteri (Kun på BS2E 12 T BS2E 14.4 T:	Batteri monteres i holder bagtil. Udskiftningsbatteriet kan placeres i to positioner. Forudgående retning: Kompakt form der gør det let atkommen til ved svært tilgængelige arbejssteder. Bagudgående retning: Maskinen opnær den optimale vægtbalance.
Udskiftning af batteri	Hold de to skift-knapper inde samtidig og skub batteriet fremad.
Gearobling	Gearkoblingen kan kobles ubelastet uller ved udløb. Gearkontakt i position 1: 1. gear Gearkontakt i position 2: 2. gear	2←1
Omkobling: højreløb venstreløb	Drejeretningen vælges på omskifter. P.g.a. koblingssparre kan omskifteren kun bruges, Near der ikke er trykkelet på kontakten.
DANSK	54	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

Afbryderkontakt	Indkobling: Der trykkes på kontakten Udkobling: kontakten slippes Omdrejningstallet kan indstilles trinløst alt after tryk på ind-/udkobler.
Indstilling af drejningsmoment	Ved boreopgaver indstilles drejningsmomentets stillering i position
	Ved i skruning af fladbundede skruer indstilles drejningsmomentet ved hjælp af indstellingsringen i position 1: mindste drejningsmoment position 7: hjæste drejningsmoment
	Motoren kan blive overophedet ved voldsom skruning i momentindstilling "boring" (!!!). Momentindstillingen bør istedet tilpasses materialet,(Some som skruernes størelse. Derved undgår man, at skruebits kammer over i skruehovedet og samtidig forlænger man dens levetid.
Bitdepot	Bitdepot til opbevaring af skruebits.
Arbejs-vejledning	Ved temperaturer over 50° forminskes batteriets effekt. Undgå direkte sollys og stærk varme.
Tips til boring i metal	Afmærk borestedet Opspænd altid plade e.lign. Brug en træblok som underlag for tyndt metal o.lign. Anvend HSS-spiralbor (til støbejern bruges særlige harnmetalbeskyttede spider) Til store brediametre anbefales det først at bore med et mindre borSmørremiddel: - stål: olie - aluminium: terpentin - messing, kobber og støbejern: Ingen smørremiddel (bor bør tilgengæld afkøles hyppigt)
Tips til boring i træ	Afmærk arbejsfeltet Undgå en splintring ved gennembrydning ved at lægge affaldstræ under, eller ved at bore fra begge sider
Tips til skruning	Skruebits, der er egnede i form og størrelse, monteres. I blødtd træ kan egnede skruer skrues iumen forboring. Der forbores i HARD træ ell er ved store skrue-ø. Ved undersænkede skruer saenkes hullet. Ved træskruer forbores ca. en halv skruelængde med ikke gennemgående gevind.
DANSK	55 BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

Kort beskrivelse
POWERBASE 60

7,2V

9,6V

12V

14.4V

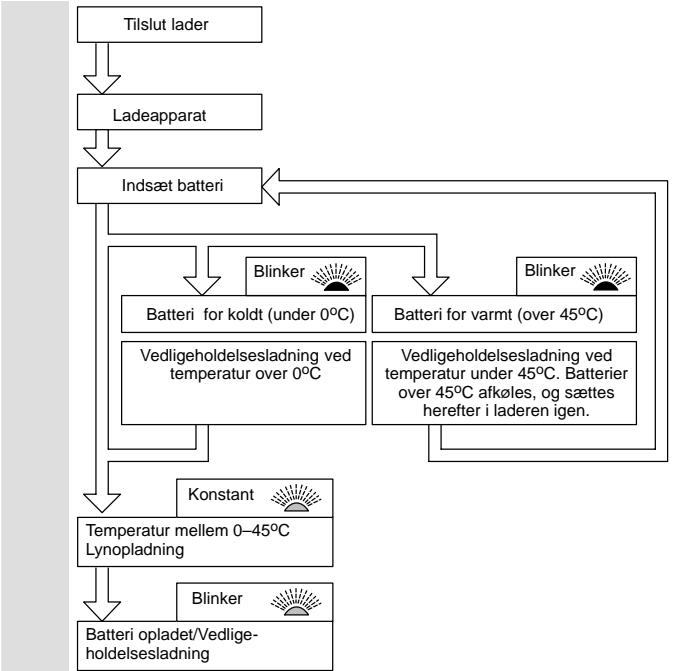

Kontrollampe-indikation after nettilsutninq:

Uden

-Blinker

• Konstant

Laderen er klar

Lader

Vedligeholdsesladning

Batteri for koldt eller for varmt

Lynopladning

Enderinger: Tekst, billee og data svarer til den teknske udvikngar at trykketidspunktet. Der tages forbeshold for enderinger som flege af videreudvikng af vore produit.

Merkmale

After at udskiftningsbatteriet er anbragt i opladerens indføringsrum, oplades udskiftningsbatteriet automatisk.

Safremt akku-batteriet er for varmt (over ca. 45^ ), kobler opladeren til vedligeholdelsesladning. Akku-batteri tages ud, man lader det afkole, og det sættes i pány.

Safremt akku-batteriet er for koldt (under ca. 0^ ) sker der ingen opladning. After opvarming af akku-batteriet beynder opladningen automatisk, akku-batteriet kan fortsat vare i.

Laderen oplader batterierne på mullem 10 op 60 min. (1,4 Ah) alt after batteritype og antal tidigere opladninger

Med fuldstændigt oplatad udskiftningsbatteri kobler maskinen om til vedligeholdeselesladning til den størst anvendelige akku-kapacitet.

Udskiftningsbatteriet behoer ikke at blive taget fra opladeren after opladning.

Udskiftningsbatteriet kan forblive konstant i opladeren. Det kan i den forbindelse ikke blive oplatet for meget og er säledes altid driftsklar.

Opladeren kan anvendes stnde aller ophængt på væg (se illustration).

Opladning af udskiftningsbatterier

Isætning af udskiftningsbatteri

Nye udskiftningsbatterier opnár deres fulde kapacitet after 4-5 oplade- og afladecykler. Udskiftningsbat terier, der/DDke har vaeret brugt i laengere tid, afterlades inden brug.

Det er vigtigt at batteri er placeres korrekt i ladeapparatet.

Vi erklærer under almindeligt ansvar, at dette produit er i overensstemmelse med følgende normer eller norma-tive dokumenter. EN 50144, EN 55014-1, EN 55014-2, HD 400 i henhold til bestemmelsene i direktiverne 98/38/EF, 73/23/EF, 89/336/EF
