MANUALE UTENTE PF-660 KYOCERA

Informazioni sulla sicurezza 59
Nomi delle parti 64
Caricamento della carta 65
Caricamento della carta nell'alimentatore laterale 66
Probleme soluzioni 68
Eliminazione degli inceppamenti carta 69
Specifiche. 71

6 日本語

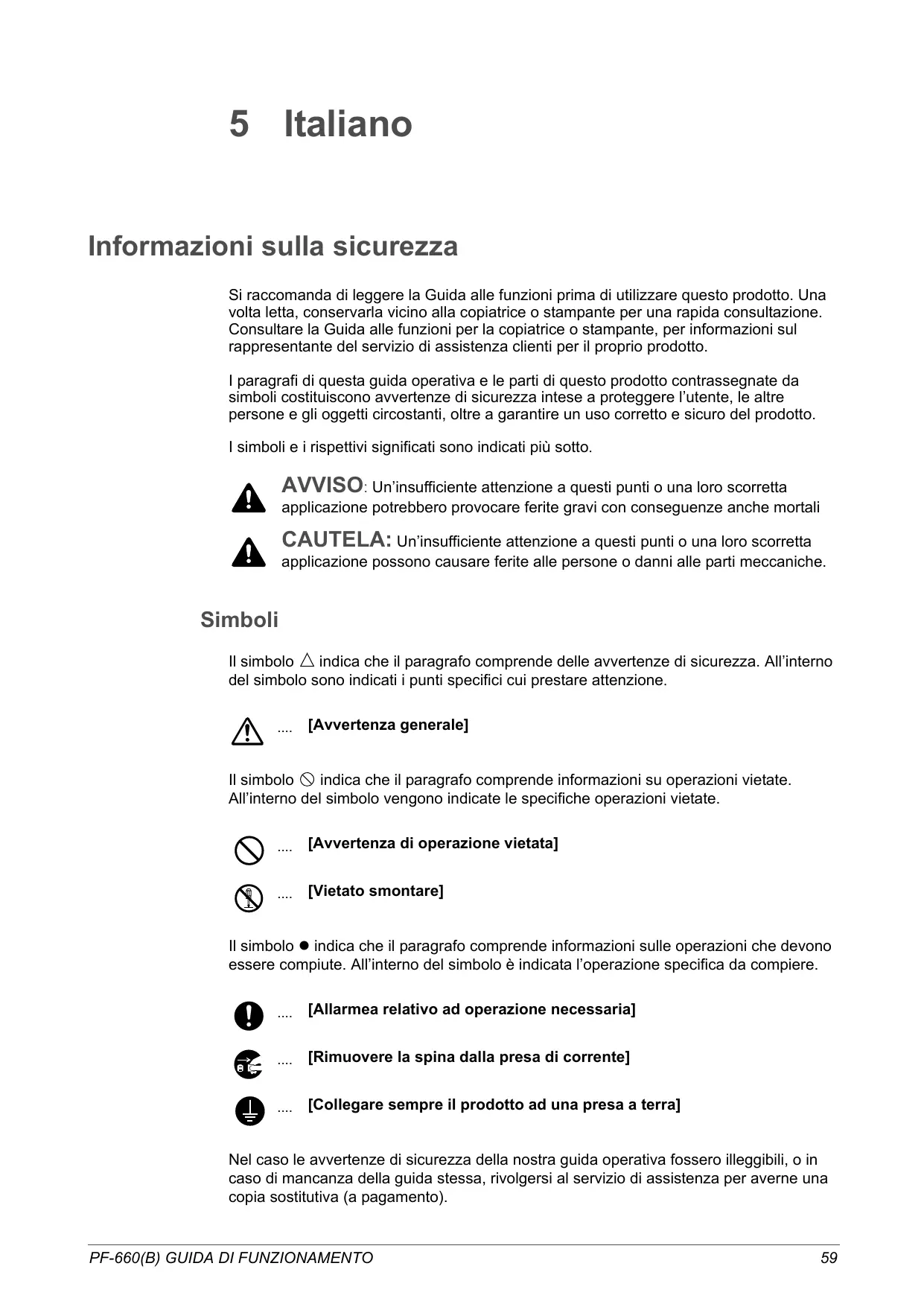

Informazioni sulla sicurezza

Si raccomanda di leggere la Guida alle funzioni prima di utilizzato quello prodotto. Una volta letta, conservarla vicino alla copiatrice o stampante per una rapida consulazione. Consultare la Guida alle funzioni per la copiatrice o stampante, per informazioni sul rappresentante del servizio di assistenza clienti per il proprio prodotto.

I paragrafi di esta guida operativa e le parti di questo prodotto contrassegnate da symboli costituiscono avventenze di sicurezza intese a proteggere l'utente, le altre persone e gli oggetti circostanti,或者其他 garantire un uso corretto e sicuro del prodotto.

I symboli e i rispetti significati sono indicati più sotto.

AVVISO: Un'insufficiente attenzione a questi punti o una loro scorretta applicazione potrebbero provocare ferite gravi con consequencesanche mortali

CAUTELA: Un'insufficiente attenzione a questi punti o una loro scorretta applicazione possono causare ferite alle persono o danni alle parti meccaniche.

Simboli

Il significato *indica che il paragrafo comprende delle avventenze di sicurezza. All'interno del significato sono indicati i punti specifici cui prestare attenzione.

[Avvertenza generale]

Il symbolo indica che il paragrafo comprende informazioni su operazioni vietate. All'interno del symbolo vengono indicate le specifiche operazioni vietate.

[Avverenza di operazione vietata]

[Vietato smontare]

Il symbolo ● indica che il paragrafo comprende informazioni sulle operazioni che devono essere compiute. All'interno del symbolo è individata l'operazione specifica da compiere.

[Allarmea relativo ad operazione necessaria]

[ Rimuovere la spina alla presa di corrente]

[Collegare sempre il prodotto ad una presa a terra]

Nel caso le avventenze di sicurezza della nostra guida operativa fosso illeggibili, o in caso di mancanza della guida stessa, rivolgersi al servizio di assistenza per averne una copia sostitutiva (a pagamento).

PRECAUZIONI PER L'INSTALLAZIONE

Condizioni ambientali

CAUTELA

Evitare di collocare quello prodotto su superfici instabili o non perfettamente orizzontali, perché ciò potrebbe provocare la caduta con seguenti ferite alle persona o danni al prodotto.

Evitare di collocare quello prodotto presso radiatori, appearecchi di riscaldamento, fonti di calore in genere, o vicino a materiali infiammabili, onde evitare il rischio d'incendio.

Altre precauzioni

I requisiti per l'ambiente operativo sono i seguenti:

• Temperatura: da 10^ C a 32.5^ C
• Umidità: da 15% a 80%

Notare che le condizioni ambientali, come ad esempio la ventilazione, possono influire sulle prestazioni. Devono essere evitati i seguenti luoghi:

• Evitare di collocarlo presso finestre o dove sia esesto alla luce diretta del sole.
• Evitare gli ambienti soggetti a vibrazioni.
• Evitare gli ambienti soggetti a forti sbalzi di temperatura.
• Evitare l'esposizione diretta a correnti di aria calda o fredda.

Sacchi di plastica

AVVISO

Tenere lontano dai bambini i sacchi di plastica utilizzati per questo prodotto. La plastica può aderire a naso e bocca causandone il soffocamento.

PRECAUZIONI PER L'USO

Precauzioni consigiate nell'utilizzo di questo prodotto

AVVISO

NON appoggiare sopra o vicino a questo prodotto oggetti di metallo o contentitori di acqua (vasi di fiori, vasi di piante, tazze, ecc.). La caduta di acqua nell'unità potrebbe causare incendi o scossa elettrica.

NON danneggiare, rompere o cercare di riparare il cavo di alimentazione. NON posizionare oggetti pesanti sul cavo di alimentazione, non tirarlo, né piegarlo o produrre altri tipi di danni per evitare agli rischio di incendio o scosse elettriche.

NON tentare MAI di riparare o smontare quello prodotto o i loro componenti per evitare agli rischio di infortunio, incendio o scosse elettriche.

In caso di surriscaldamento del prodotto, emissione di fumo, presenza di uno strano odore o qualsiasi altra situazione anomala, ci cui èssere pericolò di incendio o scosse elettriche. SPEGNERE immediatamente l'interruttore principale di alimentazione (O) della copiatrice o stampante, e rimuoverve la spina del cavo di alimentazione dalla presa di corrente. Quindi rivolgersi al proprio rappresentante del servizio di assistenza clienti.

Se all'interno del prodotto cadono oggetti potenzialmente dannosi (punti metallici, acqua, altri fluidi eosi via), SPEGNERE immediatamente l'interrottore di alimentazione () della copiatrice o stampante, rimuovere la spina del cavo di alimentazione dalla presa di corrente, e rivolgersi al proprio rappresentante del servizio di assistenza clienti. Se non si prendono quello precauzioni e si continua ad utilizzato quello prodotto, sussiste il rischio di incendio o scosse elettriche.

Rivolgersi SEMPRE al servizio di assistenza per la manutenzione e la riparazione delle parti interne.

CAUTELA

Per motivi di sicurezza, SPEGNERE SEMPRE l'interruttore principale di alimentazione (O) della copiatrice o stampante, e rimuovere la spina del cavo di alimentazione dalla presa di corrente, prima di eseguire la pulizia di quello prodotto.

NON toccare il vassoio di espulsione quando il prodotto è in funzione, dal momento che esiste il pericolò di ferirsi.

Se all'interno di quello prodotto dovesse accumularsi della polvere c'è pericolò d'incendio o di altri problemi. Si raccomanda pertanto di consultarsi con il servizio di assistenza per quanto riguarda la pulizia delle parti interne. Questa operazione è particolarmente efficace prima della stagione ad alta umidità.

Si raccomanda di consultare il servizio di assistenzaanche per unpreventivo di spesa per la pulizia delle parti interne del prodotto.

Altre precauzioni

NON appoggiare oggetti pesanti su quello prodotto, né provocare altri danni al prodotto.

Contattare il servizio di assistenza prima di spostare o sollevare il prodotto.

NON toccare parti elettriche quali i connettori o le schede a circuiti stampati. Potrebbero essere danneggiate dall'elettricità statica.

NON tentate di compiere operazioni non descripte in questa guida operativa.

DICHIARAZIONE DI CONFORMITA

A

Si dichiarare dietro proprio Responsabilità che il prodotto a cui si riferisce la presente dichiarazione è conforme alle seguenti specificazioni.

EN55024

EN55022 Class B

EN61000-3-2

EN61000-3-3

EN60950-1

EN60825-1

EN300 330-1

EN300 330-2

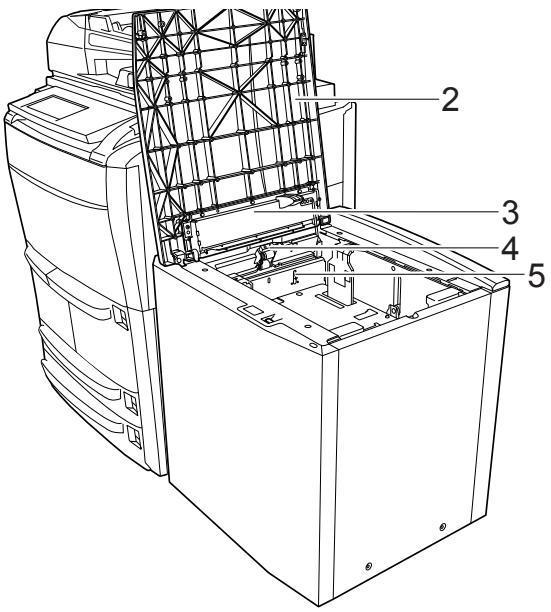

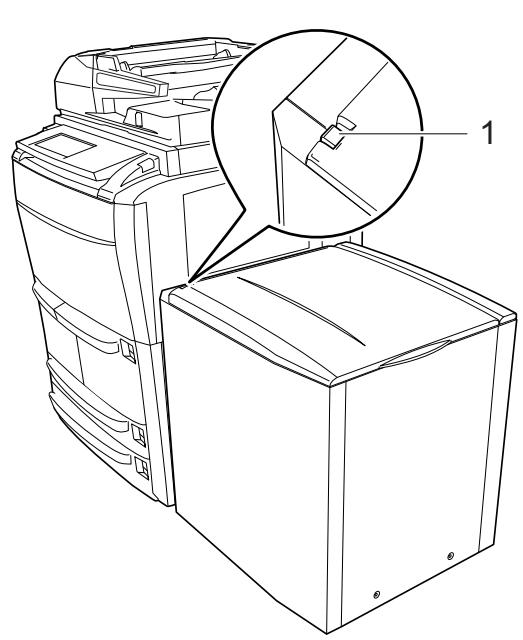

Nomi delle parti

1 Leva di rilascio
2 Coperchio superiore
3 Spia di caricamento della carta
4 Interrupttore del sollevatore carta
5 Interruttore di rilevazione

Caricamento della carta

Per dettagli relativi ai tipi di carta supportati, leggere la sezione Carta nell'appendice della Guida alle funzioni avanzate.

Operazioni precedenti al caricamento della carta

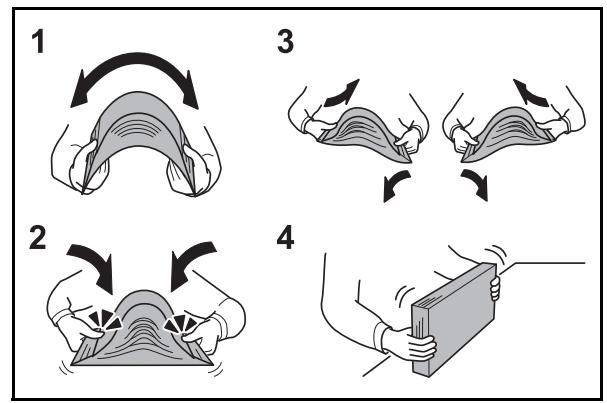

Quando si apare una nuova confezione di carta, seguire le istruzioni sottostanti per smazzare i fogli prima di caricarli.

1 Tenendo i fogli di carta per entrambi i lati, piegare i bordi verso il basso in modo da incurvare la parte centrale verso l'alto.

2 Tenendo entrambi i pollici rivolti.
verso la parte centrale, raddrizzare
la carta in modo che il foglio
inferiore ritorni nella sua posizione
originale. I pollici impedisco il
raddrizzamento della pila,
formando una sagoma ondulata.

3 Rigonfiare la carta sollevando una mano e abbassando l'altra, quando alternare il movimento. I singoli fogli sono leggermente sollevati e separati.
4 Allineare i fogli picchiettando la pila su una superficie piana.

Se la carta è arricciata o piegata, rimuovere le pieghe prima di caricarla. La carta arricciata o piegata può causare inceppamenti.

IMPORTANT: Assicurarsi che la carta non sia pinzata o spillata per evitare possibili danni alla macchina o immagini di scarsa qualità.

Se le copie espulse non sono piane o sono impilate in modo non uniforme, rimuovere la carta dal cassetto, capovolgerla, quindi ricaricarla.

Non esporre la carta a elevati valori di temperatura e umidità. Riporre la carta avanzata nella confezione originale e richiuderla. Se non si prevede di utilizzato la macchina per un periodo prolongato, rimuoverve la carta dai cassetti, riporla nel suo involucro originale, quando sigillarla ermeticamente.

Caricamento della carta nell'alimentatore laterale

L'alimentatore laterale dispone di una capacité di 4000 fogli di carta standard (80g / m^2) . I seguenti formati carta possono essere usati nella alimentatore laterale.

In pollici: 11 × 17'' , 81/2 × 14'' , 81/2 × 11'' , 11 × 81/2''

Formato: A3, A4, A4R

NOTA: D再也没有 caricato la carta, assiscurarsi di specificare il tipo di carta caricata nelle alimentatore laterale sul pannello comandi. Le opzioni disponibili sono carta liscia, riclata e carta spessa.

Per dettagli consultare la Guida alle funzioni della macchina.

Contattare il proprio rivenditore o un technician del servizio di assistenza per cancellare i formati della carta.

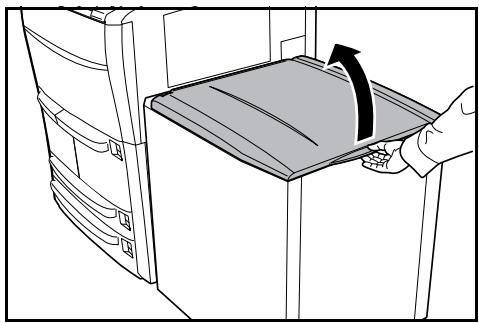

1 Apriere il coperchio superiore.

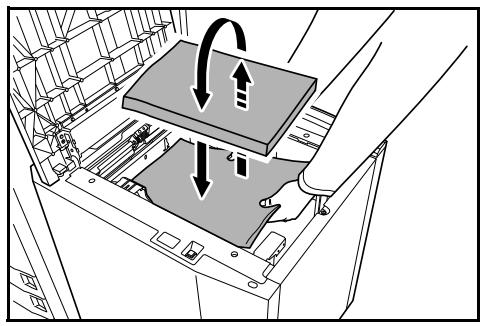

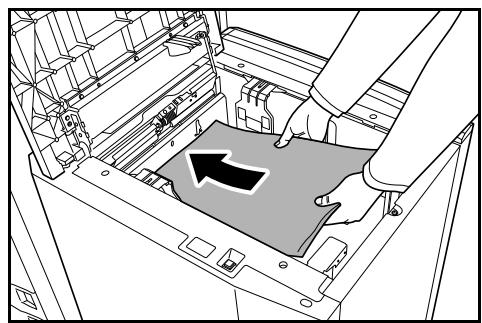

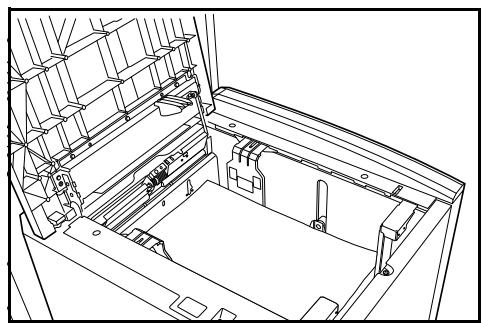

2 Inserire la carta allineandola in modo rasente al lato posteriore e sinistro dell'alimentatore.

NOTA: Prima di caricare la carta, verificare che non sia arricciata o piegata. La carta arricciata o piegata può causare inceppamenti. Inserire la carta con il lato da stample rivolto verso l'alto.

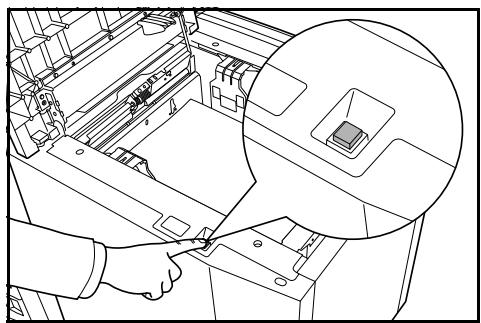

NOTA: L'alimentatore laterale rileva la carta quando但这a tocca l'interruttore di rilevazione. Il sollevatore carta scende di circa 500 fogli dopo secondi.

Si più aggiungere altra carta après che il sollevatore carta si è fermato.

Non toccare il sollevatore carta quando è in movimento.

Se la spia del sollevatore carta è verde, sare possibile abbassarlo manualmente.

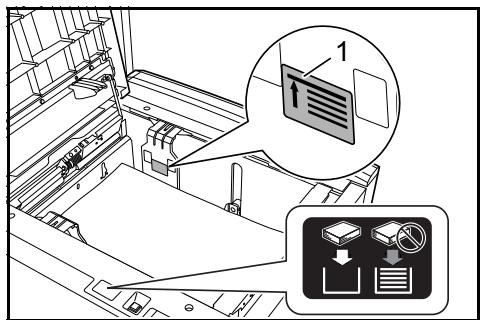

IMPORTANT: Se la carta supera il livello (1) indica quando il sollevatore carta è completeness abbassato, la spia di caricamento della carta diventa rossa e un messaggio di erre viene visualizzato.

Verificare che la carta non superi il livello indicate (1).

Per ulteriori dettagli sui messaggi di erre, consultare Risposta ai messaggi di erre a pagina 68.

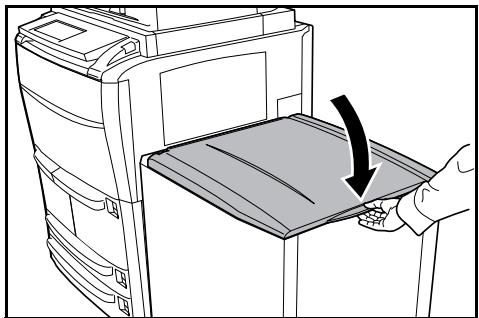

3 Chiudere delicatamente il coperchio superiore.

Spia di caricamento della carta

I dettagli relativi alla spia di caricamento della carta sono i seguenti:

Schemo	Condizione	Descrizione
	Verde	È possibile caricare la carta.
	Verde lampeggiante	Il sollevatore carta si è abbassato completamente. È possibile caricare la carta fine al livello indicato.
	Rosso	Non è possibile caricare la carta. Verificare che la carta caricata non superi il livello indicato.

Probleme soluzioni

Risoluzione dei malfunzionamenti

La tabella seguente indica le linee guida generali per la risoluzione dei problemi.

Se si verificano problemi relativi alsystema, leggere i controlli ed eseguire le procedure indicate nelle pagine successive. Se il problema persiste, contattare il technique del servizio di assistenza.

Sintomo	Controlli	Azioni correttive	Riferimento
La carta si inceppa frequently.	La carta è caricata correttamente?	Inserire correttamente la carta.	pagea 66
	La carta è del tipo supportato e in buone condizioni?	Rimuovere la carta, girarla e ricaricarla.	pagea 65
	La carta è arricciata,iegata o increspata?	Sostituirla con nuova carta.	pagea 66
	Ci sono pezzetti di carta o inceppamenti cartanell'alimentatore laterale?	Rimuovere la carta inceppata.	pagea 69

Risposta ai messaggi di erre

Se sullo schermo a sfioramento viene visualizzato uno dei messaggi seguenti, seguire la procedura correspondente.

Messaggi di erre	Controlli	Azioni correttive	Riferimento
Resetture l'alimentatore laterale.	L'alimentatore laterale è installato correttamente sulla copiatrice?	Installare saldamente l'alimentatore laterale alla copiatrice.	-
Aggiungere carta 5.	Il cassetto indicate è vuoto?	Caricare la carta.	pagina 66
Controllare l'alimentatore laterale. Capacità carta superata. Ricaricare la carta.	È stata superata la capacité massima dell'alimentatore laterale?	Rimuovere carta dall'alimentatore laterale opzionale in modo da non superare la capacité massima.	pagina 66
Inceppamento carta. Rimuovere carta.	-	Se si verifica un incappamento carta, il punto dell'inceppamento viene indicate sullo schermo a sfortamento e ilsystema viene interrotto.Lasciare accesso il systema (posizione ) e seguire le istruzioni per rimuovere l'inceppamento.	pagina 69
L'alimentatore laterale fuori servizio. Selezionate un altro cassetto.	-	L'alimentatore laterale presenta un problema e non è temporaneamente disponibile. Rivolgersi immediatamente al rappresentante del servizio di assistenza clienti o a un centro di assistenza clienti autorizzato.Per proseguire la copia, utilizzare l'altre cassetto.	-

Eliminazione degli inceppamenti carta

Se si verifica un incappamento nell'alimentatore laterale, sullo schermo a sfioramento viene visualizzato il messaggio Inceppamento carta e il systema viene interrotto. Fare riferimento alla procedure riportate per rimuovere la carta inceccpata.

Precauzioni relativeagliinceppamenti carta

L'operazione di copiatura interrotta viene ripresa quando il tasto di alimentazione viene premuto per spegnere o quando si porta l'interruttore principale nella posizione di spegnimento.
- Lasciare l'interruttore principale nella posizione di accensione (I) nelle eliminano gli inc CPPamenti.
Non riutilizzare la carta inceppata.
- Se la carta si strappa, accertarsi di rimuovere tutti i pezzetti dalsystema. I pezzetti rimasti nelsystema possono causare successivi inceppamenti.

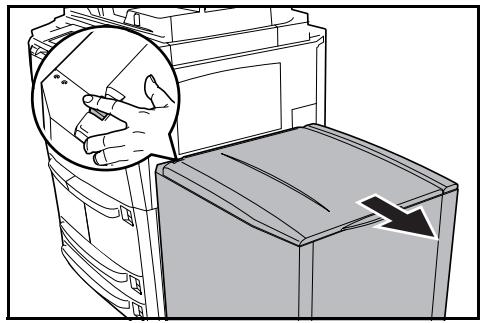

1 Premere la leva di rilascio dell'alimentatore laterale per staccarlo alla copiatrice.

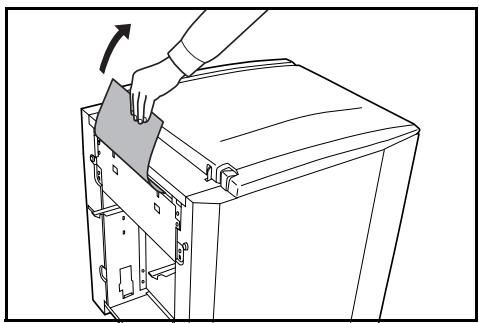

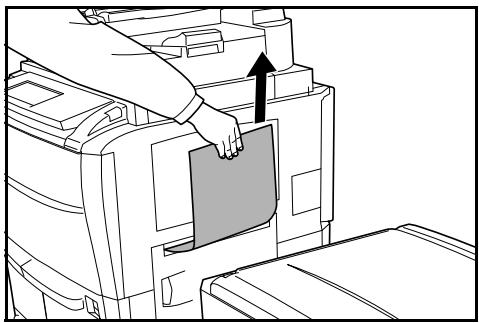

2 Rimuovere la carta inceppata nel foro di collegamento dell'alimentatore laterale.

Se la carta si strappa, rimuovere tutti i pezzetti di carta alla copiatrice.

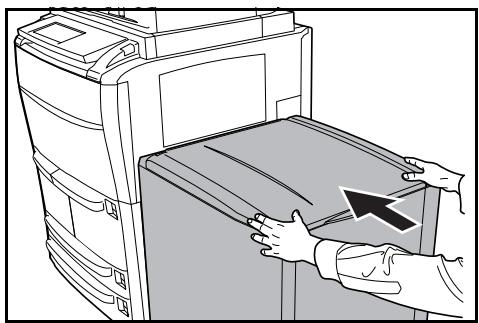

3 Fissare l'alimentatore laterale alla copiatrice riportandolo nella posizione iniziale.

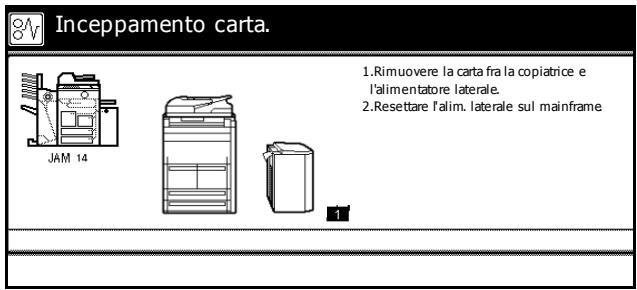

NOTA: Quando Inceppamento carta viene visualizzato sullo schermo a sfioramento, seguire i seguenti passi.

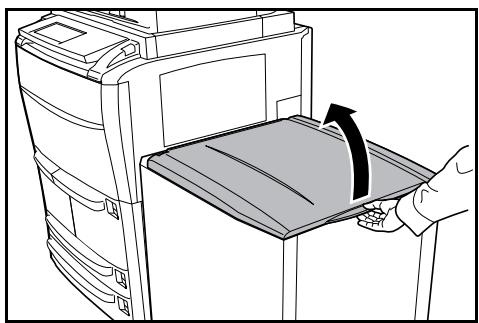

4 Aprire il coperchio superiore dell'alimentatore laterale.

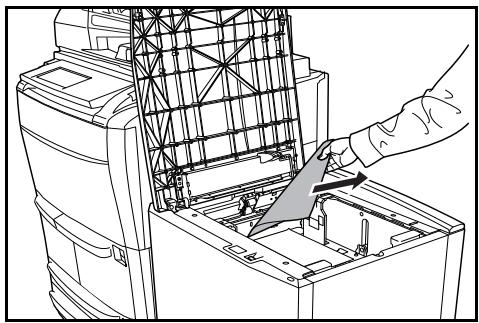

5 Rimuovere la carta inceppata.

Se la carta si strappa, rimuovere tutti i pezzetti di carta alla copiatrice.

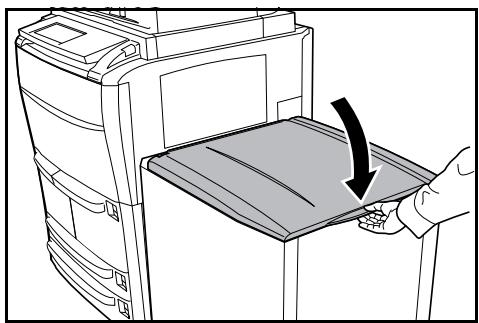

6 Chiudere delicatamente il coperchio superiore dell'alimentatore laterale.

Specifice

Formato carta	In pollici: 11 × 17", 8 1/2 × 14", 8 1/2 × 11", 11 × 8 1/2" Formato: A3, A4, A4R
Carta supportata	Grammatura: da 60 a 200 g/m2 Tipi di carta: Liscia, riciclata, carta colorata e carta spessa.
Dimensioni (larghezza) × (profondità) × (altezza)	670 mm × 580 mm × 705 mm 26 3/8" × 22 13/16" × 27 3/4"
Peso	Circa 45 kg/circa 99,21 libbre
