DF-760, MT-720, BF-720, PH-5A, PH-5B ET PH-5C MANUEL D’UTILISATION 5 Italiano Informazioni sulla sicurezza Si raccomanda di leggere la Guida alle funzioni prima di utilizzare questo prodotto. Una volta letta, conservarla vicino alla copiatrice o stampante per una rapida consultazione. Consultare la Guida alle funzioni per la copiatrice o stampante, per informazioni sul rappresentante del servizio di assistenza clienti per il proprio prodotto. Le sezioni di questa Guida alle funzioni e i componenti del prodotto contrassegnati da simboli sono avvertenze di sicurezza che hanno lo scopo di proteggere l’utente, gli altri operatori e gli oggetti presenti nelle vicinanze nonché per garantire un utilizzo sicuro del prodotto. AVVERTENZA: questo simbolo segnala la possibilità di un rischio di infortunio grave o di morte qualora non si presti la necessaria attenzione alle relative istruzioni ovvero quando tali istruzioni non vengano seguite correttamente. ATTENZIONE: questo simbolo segnala la possibilità di un rischio di infortunio o di danno meccanico qualora non si presti la necessaria attenzione alle relative istruzioni ovvero quando tali istruzioni non vengano seguite correttamente. Simboli Il simbolo indica che nella relativa sezione sono incluse avvertenze sulla sicurezza. All’interno del simbolo sono indicati specifici punti a cui prestare attenzione.

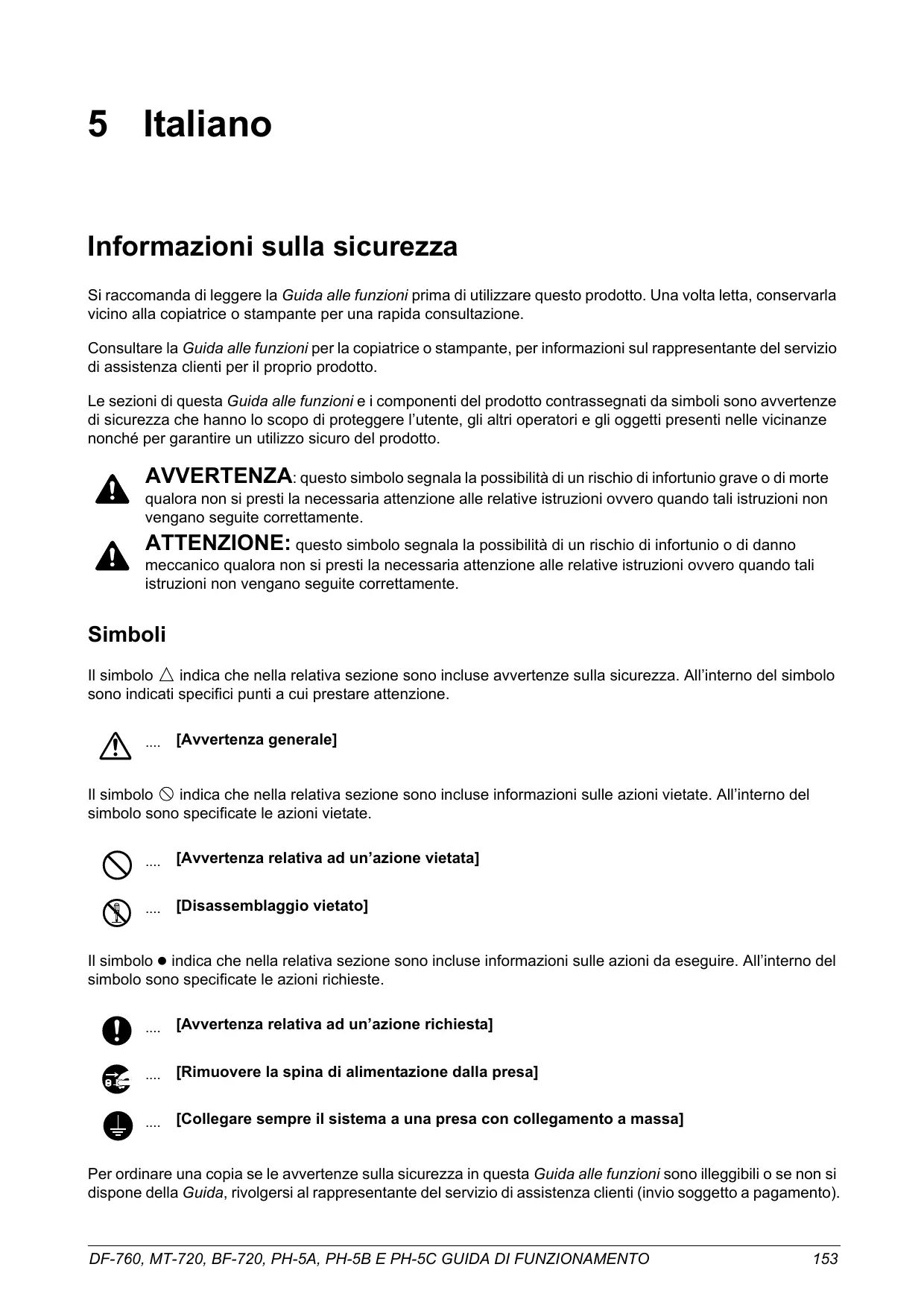

[Avvertenza generale] Il simbolo indica che nella relativa sezione sono incluse informazioni sulle azioni vietate. All’interno del simbolo sono specificate le azioni vietate.

[Avvertenza relativa ad un’azione vietata]

[Disassemblaggio vietato] Il simbolo z indica che nella relativa sezione sono incluse informazioni sulle azioni da eseguire. All’interno del simbolo sono specificate le azioni richieste.

[Avvertenza relativa ad un’azione richiesta]

[Rimuovere la spina di alimentazione dalla presa]

[Collegare sempre il sistema a una presa con collegamento a massa] Per ordinare una copia se le avvertenze sulla sicurezza in questa Guida alle funzioni sono illeggibili o se non si dispone della Guida, rivolgersi al rappresentante del servizio di assistenza clienti (invio soggetto a pagamento). DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

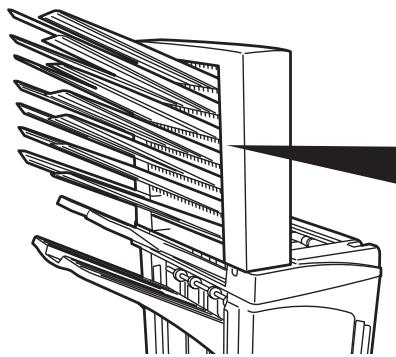

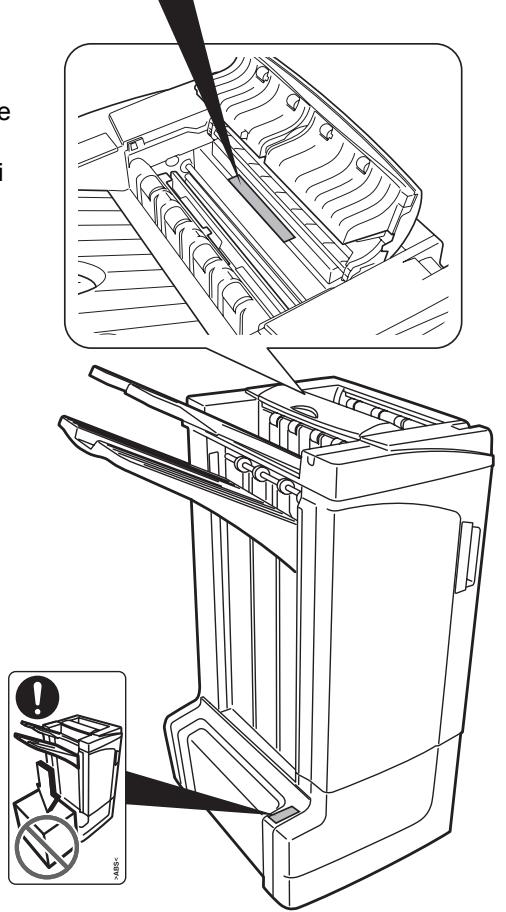

ETICHETTE DI ATTENZIONE

Le etichette di attenzione sono state applicate al finisher nei seguenti punti ai fini della sicurezza. PRESTARE ESTREMA ATTENZIONE per evitare incidenti, come ad esempio l'impigliamento del piede quando si sposta il finisher. ETICHETTA 1 ATTENZIONE: la carta raggiunge la sezione di espulsione a velocità elevate. Non avvicinare il viso alla sezione di espulsione con la macchina in funzione. ETICHETTA 2 La parte interna di quest’area raggiunge temperature elevate. NON toccare quest’area perché sussiste il pericolo di ustioni. ETICHETTA 3 NON inserire nessun oggetto sotto il vassoio A. NOTA: NON RIMUOVERE QUESTE ETICHETTE.

PRECAUZIONI PER L’INSTALLAZIONE

Ambiente ATTENZIONE Non posizionare il prodotto su superfici o punti instabili e obliqui poiché potrebbe cadere o rovesciarsi. In tali eventualità l’operatore potrebbe ferirsi o il prodotto venire danneggiato. Evitare punti vicino a radiatori, termosifoni o altre sorgenti di calore o punti vicino a materiali infiammabili, per evitare ogni rischio di incendio. Altre precauzioni I requisiti per l'ambiente operativo sono i seguenti:

Temperatura: da 0°C a 35°C (32°F a 95°F) Umidità: da 10% a 85% Notare che le condizioni ambientali, come ad esempio la ventilazione, possono influire sulle prestazioni. Devono essere evitati i seguenti luoghi:

i pressi di una finestra o esposizione alla luce diretta del sole ambienti soggetti a vibrazioni ambienti con variazioni drastiche di temperatura e umidità posizioni con esposizione diretta ad aria calda o fredda Utilizzo delle buste di plastica AVVERTENZA Tenere le buste di plastica che si usano con il prodotto lontano dalla portata dei bambini poiché la plastica aderendo al naso e alla bocca può provocare soffocamento.

PRECAUZIONI PER L’USO

Precauzioni per l’uso di questo prodotto AVVERTENZA NON posizionare oggetti metallici o contenitori con acqua (vasi di fiori, tazze e così via) sopra o vicino al prodotto per evitare che l’acqua filtri all’interno e provochi incendi o scosse elettriche. NON danneggiare, rompere o cercare di riparare il cavo di alimentazione. NON posizionare oggetti pesanti sul cavo di alimentazione, non tirarlo, né piegarlo o produrre altri tipi di danni per evitare ogni rischio di incendio o scosse elettriche. NON tentare MAI di riparare o smontare questo prodotto o i suoi componenti per evitare ogni rischio di infortunio, incendio o scosse elettriche. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

Italiano In caso di surriscaldamento del prodotto, emissione di fumo, presenza di uno strano odore o qualsiasi altra situazione anomala, ci può essere pericolo di incendio o scosse elettriche. SPEGNERE immediatamente l’interruttore principale di alimentazione (O) della copiatrice o stampante, e rimuovere la spina del cavo di alimentazione dalla presa di corrente. Quindi rivolgersi al proprio rappresentante del servizio di assistenza clienti. Se all’interno del prodotto cadono oggetti potenzialmente dannosi (punti metallici, acqua, altri fluidi e così via), SPEGNERE immediatamente l’interruttore di alimentazione (O) della copiatrice o stampante, rimuovere la spina del cavo di alimentazione dalla presa di corrente, e rivolgersi al proprio rappresentante del servizio di assistenza clienti. Se non si prendono queste precauzioni e si continua ad utilizzare questo prodotto, sussiste il rischio di incendio o scosse elettriche. Rivolgersi SEMPRE al rappresentante del servizio di assistenza clienti per le operazioni di manutenzione e riparazione dei componenti interni. ATTENZIONE Per motivi di sicurezza, SPEGNERE SEMPRE l’interruttore principale di alimentazione (O) della copiatrice o stampante, e rimuovere la spina del cavo di alimentazione dalla presa di corrente, prima di eseguire la pulizia di questo prodotto. NON toccare il vassoio di espulsione mentre il prodotto è in funzione per evitare il rischio di lesioni. La carta raggiunge la sezione di espulsione a velocità elevate. Non avvicinare il viso alla sezione di espulsione con la macchina in funzione. Se all’interno del prodotto si accumula polvere, questa potrebbe provocare un incendio o un problema analogo. Pertanto si consiglia di rivolgersi al rappresentante del servizio di assistenza clienti per informazioni sulla pulizia dei componenti interni. Questa operazione deve essere eseguita soprattutto all’approssimarsi di stagioni con elevato livello di umidità. Per informazioni sui costi di pulizia dei componenti interni del prodotto, rivolgersi al rappresentante del servizio di assistenza clienti. Altre precauzioni NON posizionare oggetti pesanti sul prodotto o causare altri danni al sistema. Rivolgersi al proprio rappresentante del servizio di assistenza clienti per sollevare o spostare il prodotto. Non toccare i componenti elettrici, quali connettori o schede dei circuiti di stampa per evitare che siano danneggiati dall’elettricità statica. NON cercare di eseguire operazioni non illustrate in questa Guida alle funzioni.

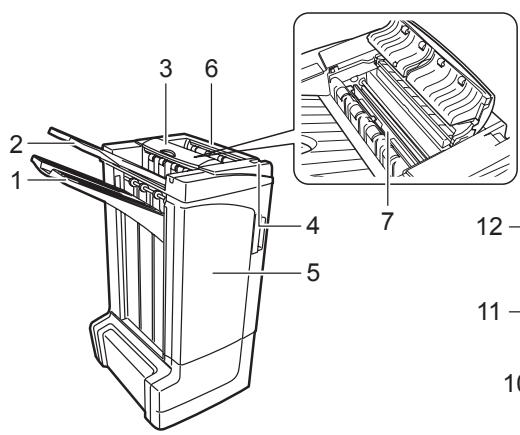

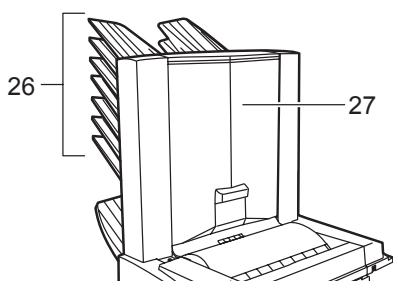

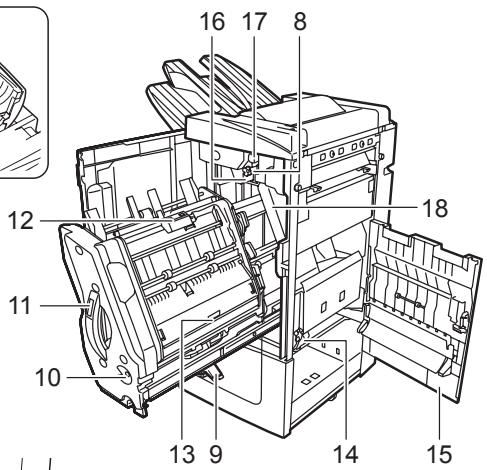

Finisher (corpo principale) Unità di perforazione (opzionale)

Vassoio A 18 Contenitore degli scarti della

Leva di rilascio del finisher

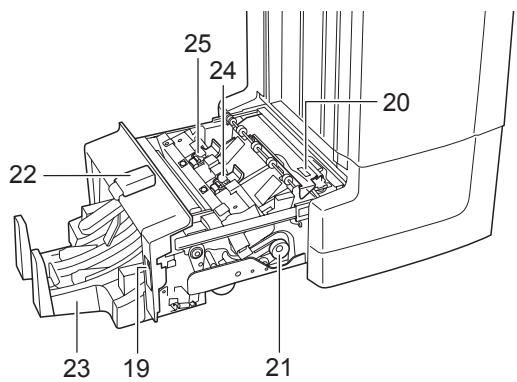

Pannello superiore perforatrice Unità di piegatura centrale (opzionale) 19 Leva di rilascio dell'unità di piegatura Lastra guida carta dell'unità di piegatura (D1) 20 Lastra guida carta dell'unità di piegatura (D9) 8 Manopola del nastro trasportatore (D2) 21 Manopola del nastro 9 Supporto carta vassoio interno trasportatore dell’unità di piegatura (D10) 10 Finestra di conferma del vassoio interno

11 Vassoio interno (D5) 12 Pannello del vassoio interno (D6) 13 Pannello del vassoio interno (D7) 14 Contenitore della cartuccia pinzatrice A 15 Pannello destro (D8) 16 Manopola di regolazione inferiore del rullo di pressione (E1) 17 Manopola di regolazione superiore del rullo di pressione (E2) 22 Pannello superiore dell’unità di piegatura 23 Vassoio di piegatura 24 Contenitore della cartuccia perforatrice B 25 Contenitore della cartuccia perforatrice C Mailbox (opzionale) 26 Vassoi 1-7 27 Pannello mailbox DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

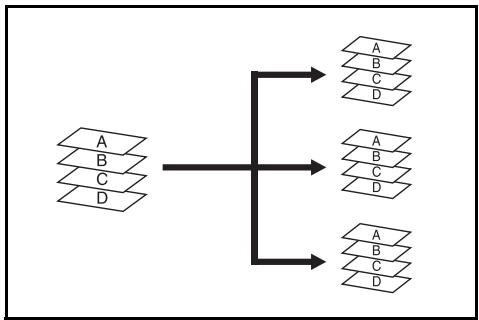

Italiano Modalità di funzionamento Modalità sort attivata Fascicola copie di originali multipli in serie identiche. In modalità sort attivata è possibile utilizzare i formati elencati di seguito.

Selezionare la modalità sort attivata dal pannello comandi della macchina.

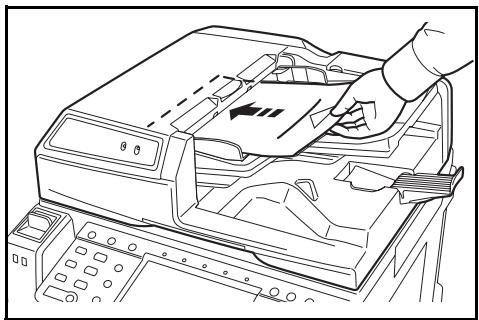

Caricare gli originali nell’alimentatore di documenti o un originale per volta sulla lastra di esposizione. NOTA: fare riferimento alla Guida alle funzioni della macchina per conoscere le specifiche dell’alimentatore di documenti e della lastra di esposizione.

Selezionare le altre funzioni richieste e premere Start.

Le copie vengono espulse sul vassoio specificato. Se il vassoio di espulsione è il vassoio A, ogni serie può essere sfalsata rispetto alla precedente. Per ulteriori dettagli consultare la Guida alle funzioni della macchina. ATTENZIONE: Non toccare il vassoio di espulsione mentre il prodotto è in funzione per evitare il rischio di lesioni. La macchina visualizza un messaggio una volta che i vassoi A, B e C hanno raggiunto la capacità massima. Se compare questo messaggio, è necessario rimuovere tutte le copie da ciascun vassoio. NOTA: il numero massimo di copie che possono essere impilate nei vassoi A, B e C dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere a pagina 189.

Alla fine del lavoro, prelevare le copie. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO Italiano Modalità sort disattivata Raggruppa le copie di ogni originale in pile separate. In modalità sort disattivata è possibile utilizzare i formati elencati di seguito.

Selezionare modalità sort disattivata dal pannello comandi della macchina.

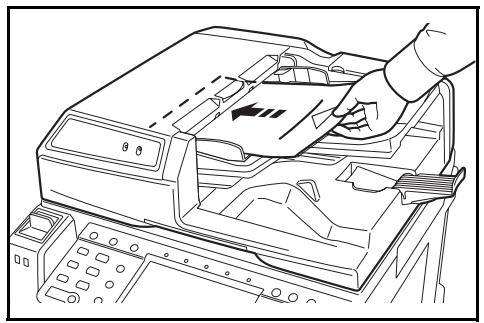

Caricare gli originali nell’alimentatore di documenti o un originale per volta sulla lastra di esposizione. NOTA: fare riferimento alla Guida alle funzioni della macchina per conoscere le specifiche dell’alimentatore di documenti e della lastra di esposizione.

Selezionare le altre funzioni richieste e premere Start.

Le copie vengono espulse sul vassoio specificato. ATTENZIONE: Non toccare il vassoio di espulsione mentre il prodotto è in funzione per evitare il rischio di lesioni. Se il vassoio di espulsione è il vassoio A, ogni serie può essere sfalsata rispetto alla precedente. Per ulteriori dettagli consultare la Guida alle funzioni della macchina. La macchina visualizza un messaggio una volta che i vassoi A, B e C hanno raggiunto la capacità massima. Se compare questo messaggio, è necessario rimuovere tutte le copie da ciascun vassoio. NOTA: il numero massimo di copie che possono essere impilate nei vassoi A, B e C dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere a pagina 189.

Alla fine del lavoro, prelevare le copie. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

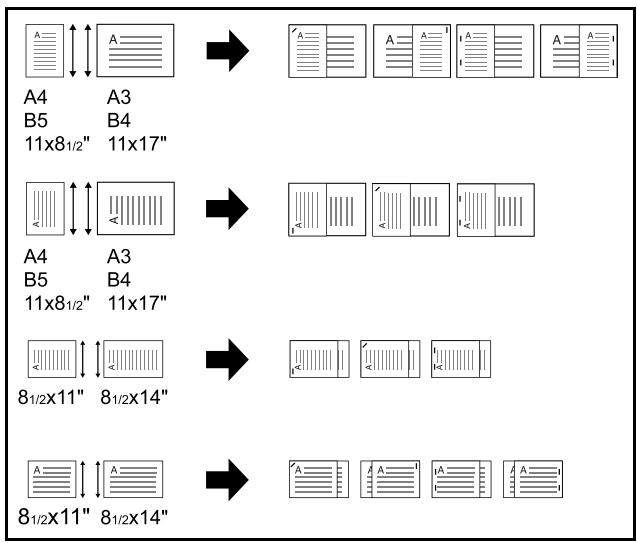

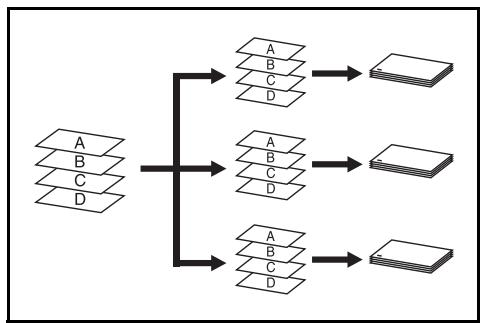

Italiano Modalità pinzatura Fascicola e pinza le singole serie di copie. Le opzioni di pinzatura disponibili sono le seguenti:

Un punto in alto a sinistra Un punto in alto a destra Due punti NOTA: nella modalità pinzatura viene usato solo il vassoio A. Per le specifiche della pinzatrice, fare riferimento a pagina 189. Selezione automatica modalità pinzatura

11x81/2" 11x17" La modalità di pinzatura è disponibile anche se il formato della carta è diverso ma la larghezza è la stessa, come mostrato nelle seguenti combinazioni. La capacità della pinzatrice è di 30 fogli.

Selezionare modalità sort attivata sul pannello comandi della macchina. 81/2x11" 81/2x14" 81/2x11" 81/2x14"

Selezionare l’opzione di pinzatura desiderata. Direzione di caricamento carta nel cassetto Direzione di caricamento carta nel cassetto Orientamento originale: Margine superiore Orientamento originale: Margine superiore Orientamento originale: Margine superiore sinistro Orientamento originale: Margine superiore sinistro NOTA: per ulteriori dettagli consultare la Guida alle funzioni della macchina.

Caricare gli originali nell’alimentatore di documenti o un originale per volta sulla lastra di esposizione. NOTA: fare riferimento alla Guida alle funzioni della macchina per conoscere le specifiche dell’alimentatore di documenti e della lastra di esposizione. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

Selezionare le altre funzioni richieste e premere Start.

Le copie pinzate vengono espulse con la facciata rivolta verso il basso nel vassoio A. ATTENZIONE: Non toccare il vassoio di espulsione mentre il prodotto è in funzione per evitare il rischio di lesioni. Se il vassoio A raggiunge la capacità massima, viene visualizzato un messaggio. In questo caso, per procedere è necessario rimuovere le copie dal vassoio A. NOTA: il numero massimo di copie che possono essere impilate nel vassoio A dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere a pagina 189.

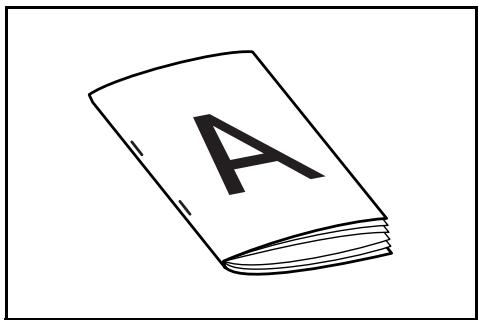

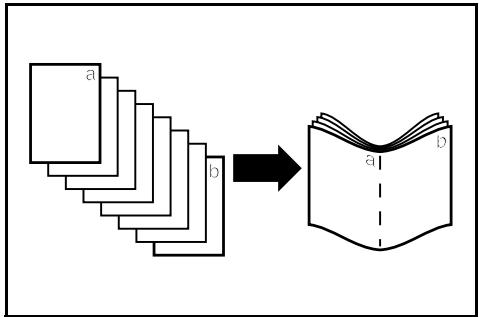

Alla fine del lavoro, prelevare le copie. Modalità di pinzatura libretto Con questa modalità le copie vengono pinzate in due punti al centro del foglio. In modalità di pinzatura libretto è possibile utilizzare i formati elencati di seguito.

A3, B4, A4R, 11 × 17", 8 1/2 × 14" e 8 1/2 × 11" Capacità di pinzatura: da 2 a 16 fogli per fascicolo. NOTA: per attivare la funzione di piegatura automatica è necessaria l’unità di piegatura centrale opzionale. Per la modalità di pinzatura libretto viene usato soltanto il vassoio piegatura. Funzione Libretto (fogli originali): consente di stampare libretti fronte-retro con pagine prospicienti da originali fronte o fronte-retro. Si possono creare dei libretti, ad esempio delle riviste, piegandoli al centro. Funzione Libretto (orginali prospicienti): copia gli originali in libretti costituiti da pagine prospicienti fronteretro. Si possono creare dei libretti, ad esempio delle riviste, piegandoli al centro.

Selezionare la modalità pinzatura libretto dal pannello comandi della macchina. NOTA: per ulteriori dettagli consultare la Guida alle funzioni della macchina.

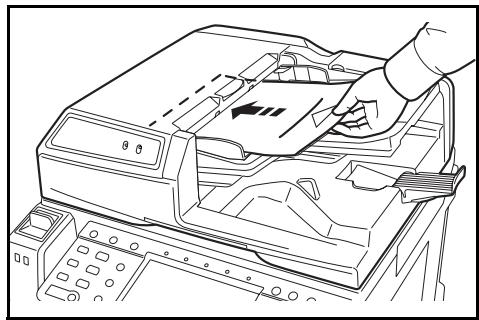

Caricare gli originali nell’alimentatore di documenti o un originale per volta sulla lastra di esposizione. NOTA: fare riferimento alla Guida alle funzioni della macchina per conoscere le specifiche dell’alimentatore di documenti e della lastra di esposizione. Il numero massimo di fogli che possono essere pinzati insieme corrisponde a 16. Con questa modalità è possibile caricare fino a 64 originali alla volta.

Selezionare le altre funzioni richieste e premere Start.

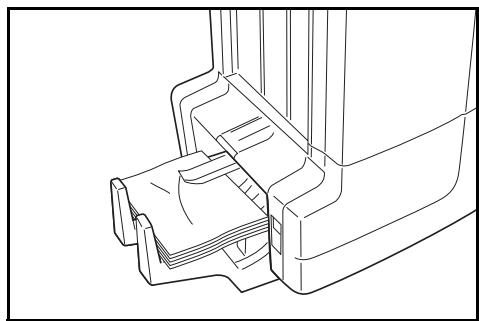

Le copie possono essere pinzate automaticamente ed espulse sul vassoio piegatura. Quando si raggiunge la capacità massima di fogli, viene visualizzato un messaggio. In questo caso, per procedere è necessario vuotare il vassoio piegatura. NOTA: per ulteriori informazioni, fare riferimento a Unità di piegatura centrale (opzionale) a pagina 190.

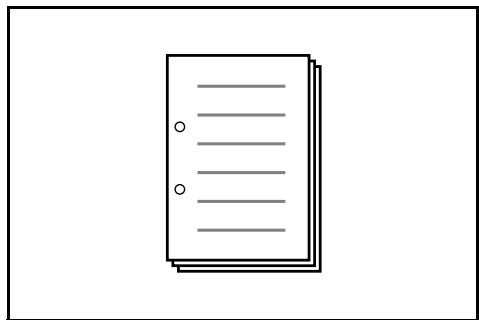

Alla fine del lavoro, prelevare le copie dal vassoio piegatura. Modalità di perforazione Questa modalità genera automaticamente copie perforate. La modalità di perforazione è compatibile con la modalità sort attivata, pinzatura e modalità sort disattivata. È consentito utilizzare i formati carta seguenti: Modelli in pollici

4 fori: A3, A4, 11 × 17" e 11 × 8 1/2" Il peso deve essere compreso tra 45 g/m2 e 220 g/m2. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

Italiano NOTA: la perforazione richiede un’unità di perforazione opzionale. Nella modalità di perforazione non è possibile specificare il vassoio C come destinazione di uscita.

Selezionare la modalità di perforazione dal pannello comandi della macchina. NOTA: per ulteriori dettagli consultare la Guida alle funzioni della macchina.

Caricare gli originali nell’alimentatore di documenti o un originale per volta sulla lastra di esposizione. Verificare che l’orientamento degli originali corrisponda a quello selezionato per la modalità di perforazione sulla macchina. NOTA: fare riferimento alla Guida alle funzioni della macchina per conoscere le specifiche dell’alimentatore di documenti e della lastra di esposizione.

Selezionare le altre funzioni richieste e premere Start.

Le copie vengono perforate automaticamente ed espulse sul vassoio selezionato. NOTA: poiché le copie vengono perforate singolarmente, la posizione dei fori può variare da foglio a foglio. Alla fine del lavoro, prelevare le copie.

DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO Italiano Modalità interruzione

Specificare le impostazioni della modalità interruzione dal pannello comandi della macchina. NOTA: per ulteriori dettagli sulla modalità interruzione, consultare la Guida alle funzioni della macchina. Specificare il vassoio di uscita sulla macchina.

Prelevare gli eventuali originali e impostare l’originale da utilizzare per la modalità interruzione.

Impostare le funzioni della copiatrice desiderate e il vassoio di destinazione, quindi premere Start. Ha inizio la procedura di copia e la carta viene espulsa sul vassoio selezionato. Una volta completata la copia nella modalità interruzione, disattivare la modalità di copia interruzione dalla macchina.

Riposizionare l’originale e premere Start. La copia del lavoro interrotto riprenderà. Modalità Mailbox La carta stampata sulla macchina può essere espulsa sull’unità mailbox opzionale. Questa funzione è utile quando la stampante viene condivisa tra più computer per consentire l’espulsione dei fogli su vassoi specifici per ciascun utente. È possibile utilizzare i formati carta seguenti: A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 × 17", 8 1/2 × 14", 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2", 8K, 16K e 16KR NOTA: il numero massimo di copie che possono essere impilate in ogni vassoio dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere a pagina 190. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

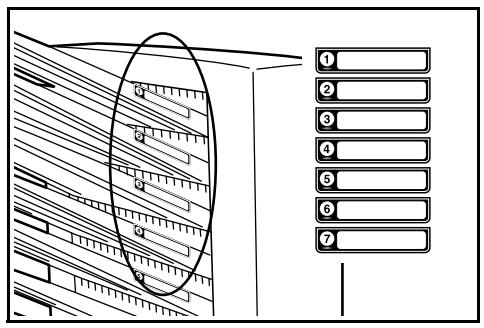

Italiano Preparazione per l’uso Scrivere il nome dell’utente di ogni vassoio sulle etichette fornite e applicare le etichette a lato di ciascun vassoio. NOTA: applicare le etichette sul punto indicato nell’illustrazione. I vassoi su cui vanno applicate le etichette sono i numeri 1, 2, 3, 4, 5, 6 e 7 partendo dall’alto. Configurazione dell’uscita mailbox <dal computer>

Usare il driver della stampante sul computer per selezionare un vassoio dell’unità mailbox compreso tra 1 e 7.

Selezionare il formato carta, la pagina o le pagine da stampare e il numero di stampe richiesto.

Stampare il lavoro. Le stampe verranno espulse sul vassoio (Casella postale) selezionato. ATTENZIONE: La carta raggiunge la sezione di espulsione a velocità elevate. Non avvicinare il viso alla sezione di espulsione con la macchina in funzione.

Una volta completato il lavoro, prelevare tutte le stampe dal vassoio (Casella postale). Configurazione dell’uscita mailbox <dalla macchina> Per usare la macchina per selezionare il vassoio richiesto, fare riferimento alla Guida alle funzioni della macchina. Sulla macchina a colori, è possibile specificare il vassoio di uscita con le funzioni di copia e fax. Sulla macchina monocromatica, è possibile specificare il vassoio di uscita con le funzioni di copia, fax e stampante.

DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO Italiano Manutenzione Caricamento dei punti Il finisher comprende il contenitore della cartuccia pinzatrice A. L’unità di piegatura opzionale è dotata di due contenitori della cartuccia pinzatrice: B e C. La procedura per caricare i contenitori della cartuccia pinzatrice B e C è uguale a quella per il contenitore della cartuccia pinzatrice Quando compare un messaggio che avverte che i punti sono esauriti, è necessario caricare i punti nell’apposito contenitore. NOTA: Se l’unità pinzatrice esaurisce i punti, rivolgersi al proprio rappresentante del servizio di assistenza clienti oppure contattare la sede in cui è stato effettuato l’acquisto. Caricamento del contenitore della cartuccia pinzatrice A Per caricare i punti, attenersi alla seguente procedura. NOTA: per informazioni su come caricare il contenitore della cartuccia pinzatrice B/C dell’unità di piegatura opzionale, fare riferimento a pagina 169.

Premendo la leva di rilascio del finisher, estrarre quest’ultimo dalla macchina.

Aprire il pannello destro (D8).

Rimuovere il contenitore della cartuccia pinzatrice. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

Rimuovere la cartuccia pinzatrice vuota dal contenitore. NOTA: la cartuccia pinzatrice può essere rimossa solo se non contiene punti.

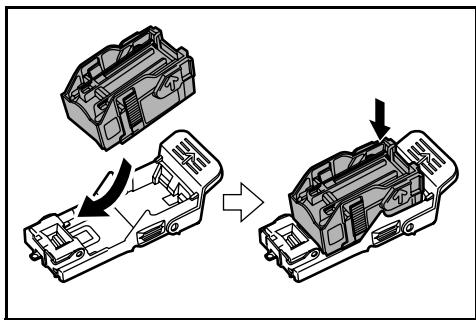

Inserire la nuova cartuccia pinzatrice nel relativo contenitore.

Inserire nuovamente il contenitore nel suo alloggiamento. Quando il contenitore raggiunge la posizione corretta, si avverte un clic.

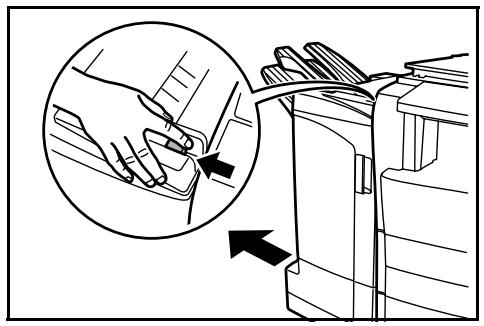

Chiudere il pannello destro (D8) e inserire nuovamente il finisher nella posizione corretta all’interno della macchina. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO Italiano Caricamento dei contenitori della cartuccia pinzatrice B/C (opzionale) Per caricare i punti nell’unità di piegatura opzionale, attenersi alla seguente procedura. Seguire la stessa procedura per caricare i contenitori della cartuccia pinzatrice B e C.

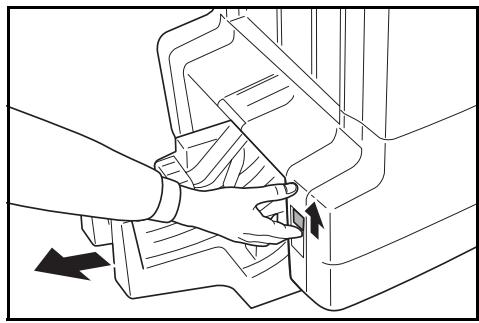

Premere la leva di rilascio dell’unità di piegatura ed estrarre l’unità.

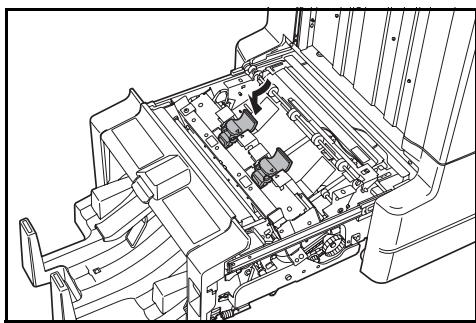

Rimuovere il contenitore della cartuccia pinzatrice B o C.

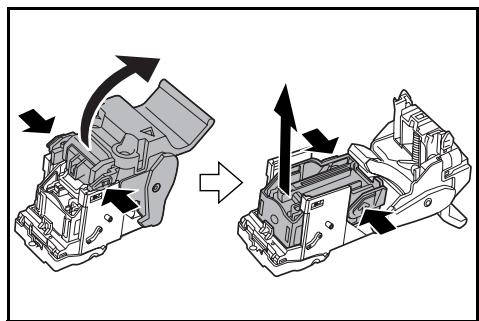

Aprire il dispositivo di arresto e rimuovere la cartuccia pinzatrice vuota. NOTA: la cartuccia pinzatrice può essere rimossa solo se non contiene punti.

Inserire la nuova cartuccia pinzatrice nel relativo contenitore e chiudere il dispositivo di arresto.

Inserire nuovamente il contenitore nel suo alloggiamento. Durante il reinserimento, allineare i triangoli di contrassegno sul contenitore della cartuccia pinzatrice e sull’unità pinzatrice. Quando il contenitore raggiunge la posizione corretta, si avverte un clic.

Riportare l’unità di piegatura nella posizione corretta. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

Italiano Svuotamento del contenitore degli scarti della perforatrice Se sul pannello comandi della macchina viene visualizzato un messaggio che indica che il contenitore degli scarti della perforatrice è pieno, assicurarsi di svuotare gli scarti presenti nel relativo contenitore. Durante questa procedura, lasciare l’interruttore principale della macchina in posizione di ACCESO ( | ).

Aprire il pannello anteriore.

Afferrare la maniglia del contenitore degli scarti della perforatrice ed estrarlo dal finisher. NOTA: assicurarsi di non lasciare cadere gli scarti della perforatrice durante lo svuotamento del contenitore.

Liberarsi degli scarti della perforatrice in modo appropriato.

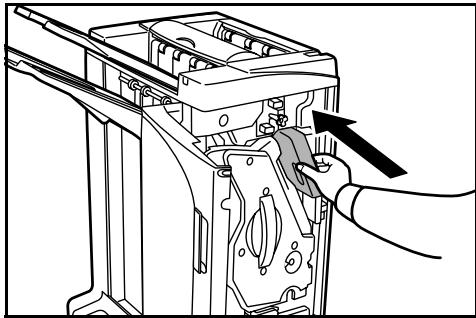

Reinserire il contenitore degli scarti della perforatrice. Allineare il contenitore con le guide del finisher.

Chiudere il pannello anteriore. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO Italiano Risoluzione dei problemi Carta Se i fogli in uscita non sono piani o sono impilati in modo non uniforme, rovesciare la carta nel cassetto e ricaricarla. Se le copie sono arricciate, fare riferimento alla sezione Copie arricciate a pagina 182. Se si verifica un inceppamento carta, accertarsi che la guida laterale del cassetto sia regolata in base al formato della carta. Eliminazione degli inceppamenti carta In presenza di un inceppamento carta, l’operazione di copia si interrompe e il pannello comandi della macchina visualizza un messaggio che indica la presenza dell’inceppamento. NOTA: Durante la procedura di eliminazione degli inceppamenti, lasciare l’interruttore principale in posizione di ACCESO ( | ). Il pannello comandi della macchina tornerà alla visualizzazione precedente all’inceppamento una volta che quest’ultimo è stato eliminato. Sezione di raccordo Se sul pannello comandi della macchina compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di raccordo tra il finisher e la macchina.

Premendo la leva di rilascio del finisher, estrarre quest’ultimo dalla macchina. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

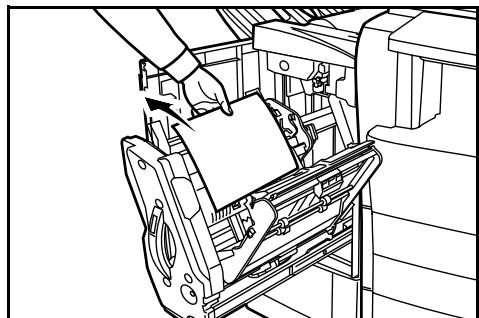

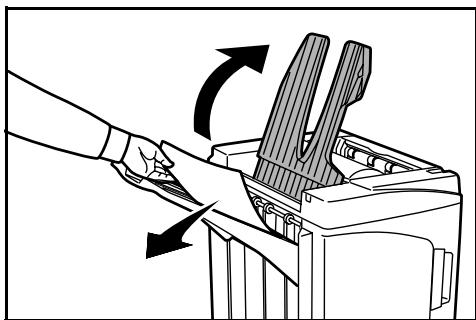

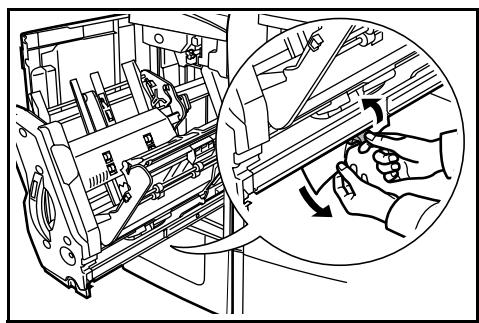

Rimuovere la carta inceppata.

Aprire il vassoio C e il pannello anteriore.

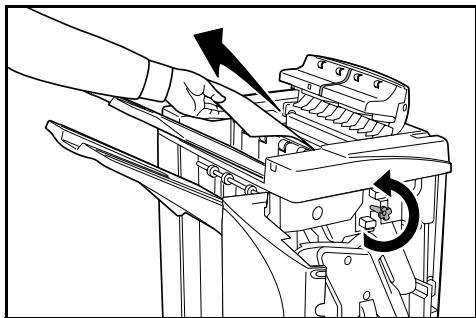

Ruotare la manopola del nastro trasportatore (D2) verso sinistra in modo che la carta venga spostata in un punto in cui è più facile afferrarla.

Chiudere il vassoio C e il pannello anteriore e inserire nuovamente il finisher nella posizione corretta all’interno della macchina. Vassoio A Se sul pannello comandi della macchina compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto verso il vassoio A.

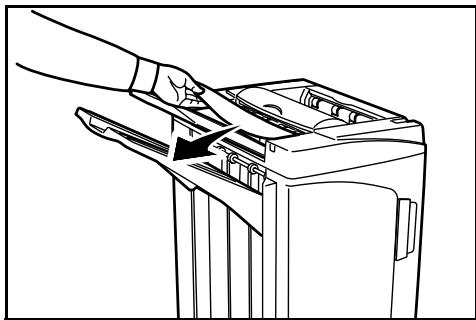

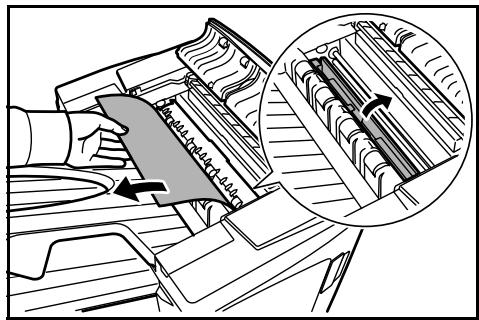

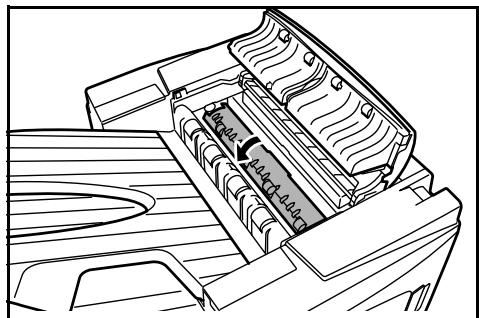

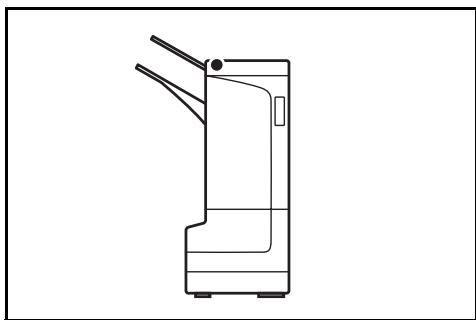

Sollevare e aprire il vassoio B e rimuovere la carta inceppata. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO Italiano

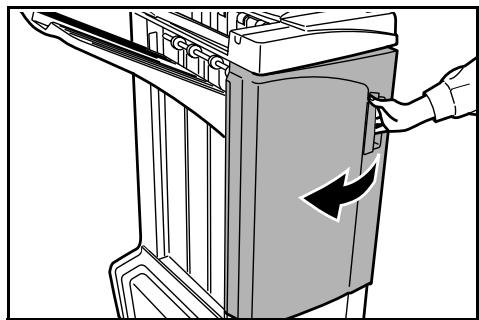

Aprire il pannello anteriore.

Aprire il pannello del vassoio interno (D6).

Rimuovere la carta inceppata. NOTA: se la carta si inceppa al fondo del vassoio e risulta difficile da rimuovere, sollevare il supporto del vassoio interno e rimuovere la carta inceppata dal lato inferiore del vassoio. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

Chiudere il pannello del vassoio interno (D6). ATTENZIONE: chiudere in modo sicuro il pannello del vassoio interno (D6) fino allo scatto del magnete.

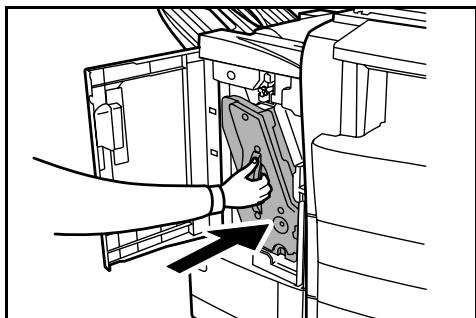

Inserire nuovamente il vassoio interno (D5) nel finisher e chiudere il pannello anteriore. Vassoio B Se sul pannello comandi della macchina compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto verso il vassoio B.

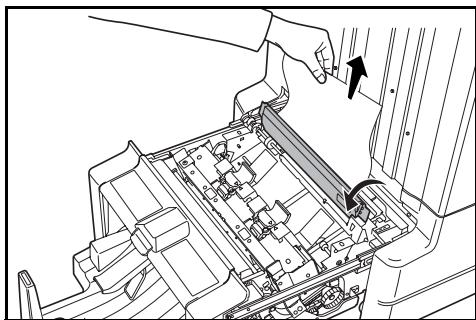

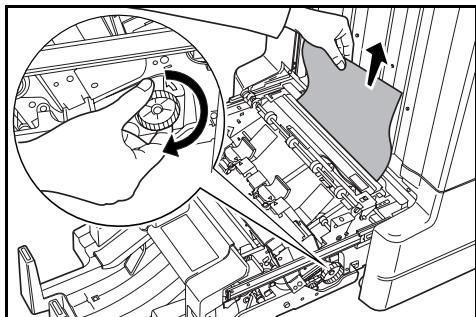

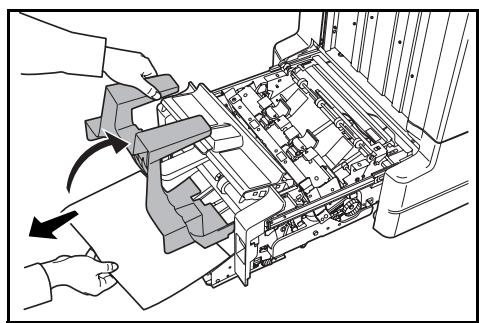

Rimuovere la carta inceppata dalla sezione di espulsione.

Aprire la lastra guida della carta dell'unità di piegatura (D1) e rimuovere la carta inceppata.

Aprire il pannello anteriore.

Ruotare la manopola del nastro trasportatore (D2) verso sinistra in modo che la carta venga spostata in un punto in cui è più facile afferrarla.

Chiudere la lastra guida della carta dell'unità di piegatura (D1). NOTA: assicurarsi di chiudere la lastra guida della carta dell'unità di piegatura (D1). La mancata osservanza di questa precauzione, causerà l'inceppamento della carta.

Chiudere il vassoio C e il pannello anteriore. Vassoio C Se sul pannello comandi della macchina compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto verso il vassoio C. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

Premendo la leva di rilascio del finisher, estrarre quest’ultimo dalla macchina.

Aprire il pannello superiore ed eliminare la carta inceppata.

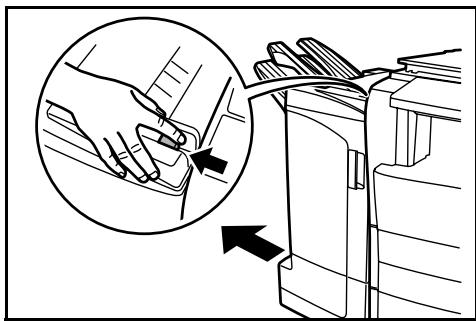

Chiudere il pannello superiore e inserire nuovamente il finisher nella posizione corretta all’interno della macchina. Nastro trasportatore / vassoio interno Se sul pannello comandi della macchina compare questa illustrazione, significa che si è verificato un inceppamento alla sezione di trasporto verso il vassoio interno. NOTA: se si verificano frequenti inceppamenti nel nastro trasportatore o nel vassoio interno, significa che la carta potrebbe essere eccessivamente arricciata. Per regolare l'arricciatura delle pagine in uscita, fare riferimento a pagina 182.

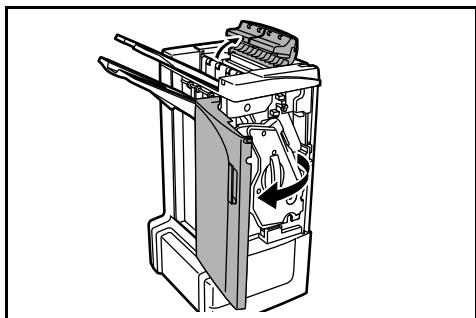

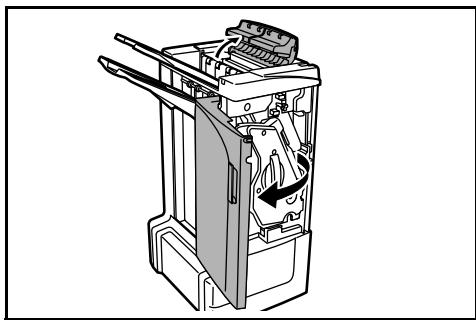

Aprire il vassoio C e il pannello anteriore.

Ruotare la manopola del nastro trasportatore (D2) verso sinistra in modo che la carta venga spostata in un punto in cui è più facile afferrarla. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO Italiano

Per rimuovere la carta inceppata, attenersi al punto 3 e successivi a pagina 173. Mailbox (opzionale) Se sul pannello comandi della macchina compare questa illustrazione, significa che si è verificato un inceppamento nell’unità mailbox.

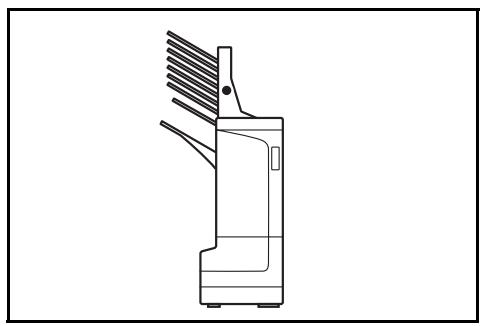

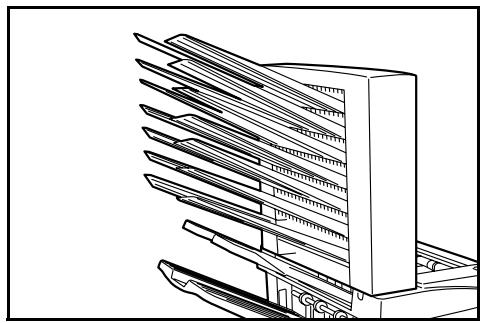

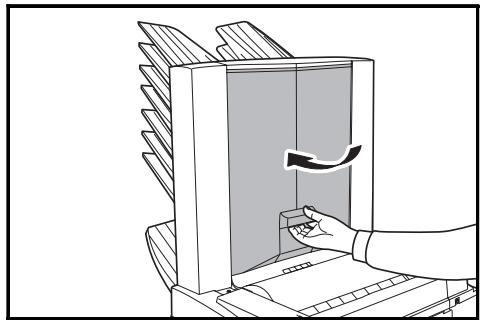

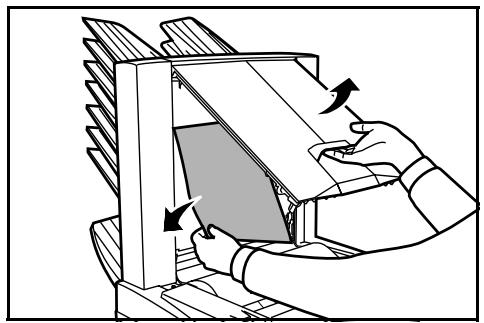

Aprire il pannello mailbox e rimuovere la carta inceppata.

Chiudere il pannello mailbox. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

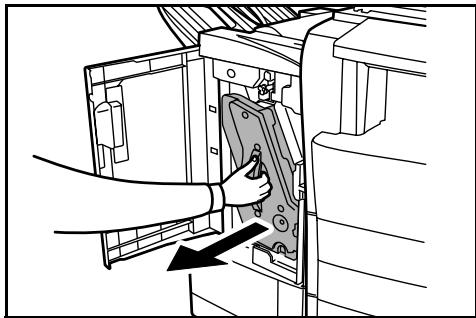

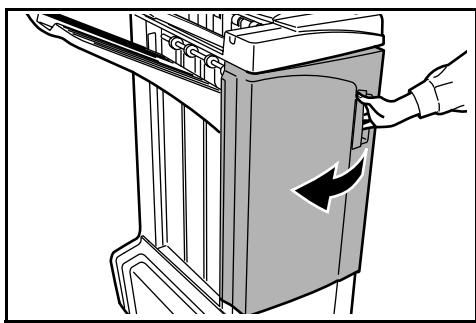

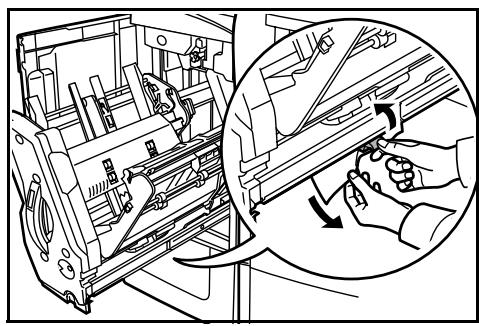

Italiano Unità di piegatura centrale (opzionale) Sezione di trasporto Se sul pannello comandi della macchina compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto dell’unità di piegatura centrale.

Premendo la leva di rilascio del finisher, estrarre quest’ultimo dalla macchina.

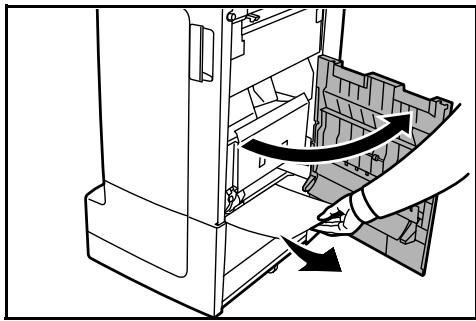

Aprire il pannello destro (D8) ed eliminare la carta inceppata. Se non viene rilevato alcun inceppamento nel pannello destro (D8), passare al punto successivo.

Chiudere il pannello destro (D8) e inserire nuovamente il finisher nella posizione corretta all’interno della macchina.

Aprire il pannello anteriore.

Aprire il pannello del vassoio interno (D6).

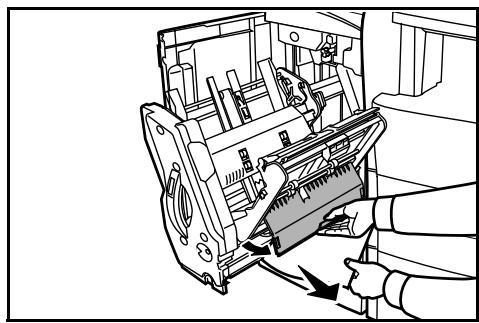

Rimuovere la carta inceppata. NOTA: se la carta si inceppa al fondo del vassoio e risulta difficile da rimuovere, sollevare il supporto del vassoio interno e rimuovere la carta inceppata dal lato inferiore del vassoio.

Aprire il pannello del vassoio interno (D7) ed eliminare la carta inceppata.

Chiudere il pannello del vassoio interno (D6) e il pannello del vassoio interno (D7). NOTA: chiudere in modo sicuro il pannello del vassoio interno (D6) fino allo scatto del magnete. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

Italiano 10 Inserire nuovamente il vassoio interno (D5) nel finisher e chiudere il pannello anteriore. Sezione di espulsione Se sul pannello comandi della macchina compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di espulsione dell’unità di piegatura centrale.

Premere la leva di rilascio dell’unità di piegatura ed estrarre l’unità.

Ruotare verso destra la manopola del nastro trasportatore dell’unità di piegatura (D10) in modo che la carta venga spostata in un punto in cui è più facile afferrarla, quindi rimuoverla.

Aprire la lastra guida della carta dell’unità di piegatura (D9) ed eliminare l’inceppamento. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO Italiano

Aprire il pannello superiore dell’unità di piegatura e ruotare la manopola del nastro trasportatore dell’unità di piegatura (D10) in modo che la carta venga spostata in un punto in cui è più facile afferrarla.

Sollevare e aprire il vassoio dell’unità di piegatura ed eliminare la carta inceppata.

Chiudere i vassoi e i pannelli aperti e riportare l’unità di piegatura nella posizione originale. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

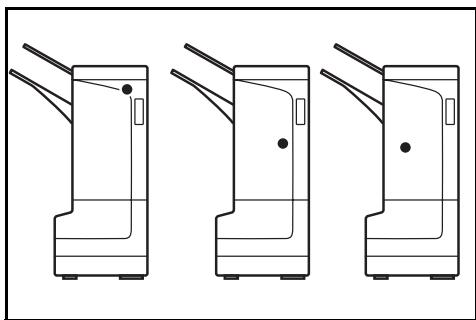

Italiano Precauzioni da adottare quando si estrae il vassoio interno

Se si disattiva l’alimentazione o si apre accidentalmente il pannello anteriore durante il funzionamento del finisher e la finestra di conferma del vassoio interno (1) diventa rossa, il vassoio interno (D5) viene bloccato automaticamente e non può essere estratto.

Ripristinare l’alimentazione di rete qualora fosse stata disattivata. Chiudere il pannello anteriore qualora fosse aperto. Successivamente la finestra di conferma del vassoio interno (1) diventa nera e il blocco del vassoio interno (D5) viene rilasciato. Prima di estrarre il vassoio interno (D5), accertarsi che la finestra di conferma del vassoio interno (1) sia di colore nero. Copie arricciate

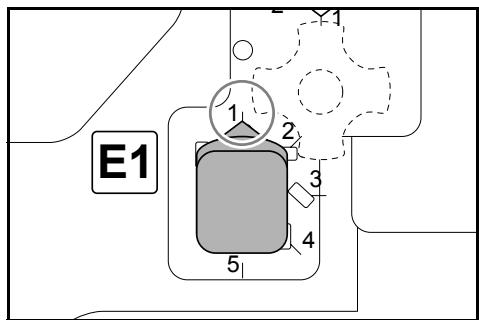

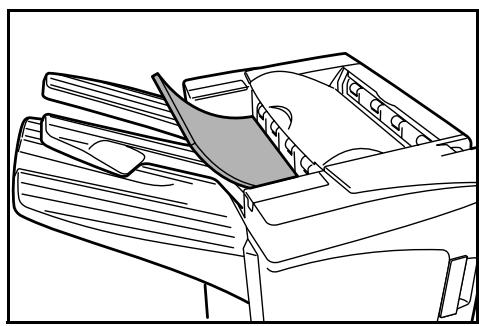

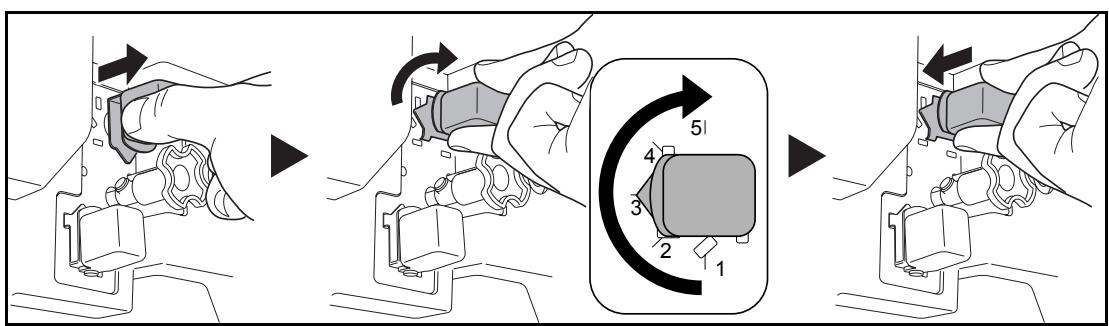

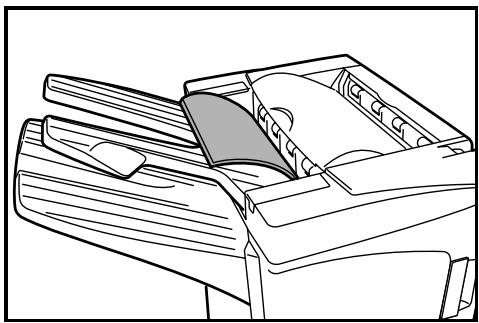

Se le copie espulse sono arricciate, regolare con la manopola di regolazione inferiore del rullo di pressione (E1) e la manopola di regolazione superiore del rullo di pressione (E2). NOTA: la carta arricciata può causare frequenti inceppamenti nel nastro trasportatore e nei vassoi interni. In questo caso, attenersi alla seguente procedura per regolare l’arricciatura della carta. Carta arricciata verso il basso

Aprire il pannello anteriore.

Impostare la manopola di regolazione superiore del rullo di pressione (E2) su ‘1’. Per il metodo di funzionamento, vedere Carta arricciata verso l’alto a pagina 183.

Tirare la manopola di regolazione inferiore del rullo di pressione (E1) verso l’esterno e ruotare verso un numero superiore. Se la carta è notevolmente arricciata, ruotare la manopola a ‘5’. Allineare la manopola con un numero per bloccare la manopola impostandone le sporgenze nell’area di ritaglio.

Chiudere il pannello anteriore.

Aprire il pannello anteriore.

Impostare la manopola di regolazione inferiore del rullo di pressione (E1) su ‘1’. Per il metodo di funzionamento, vedere Carta arricciata verso il basso a pagina 182. Carta arricciata verso l’alto

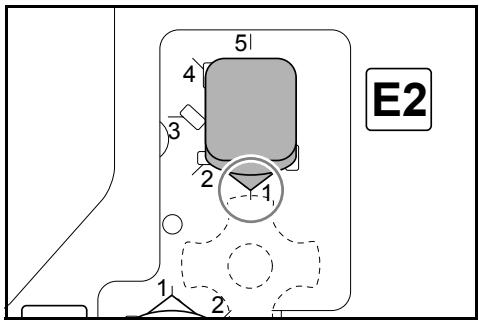

Tirare la manopola di regolazione superiore del rullo di pressione (E2) verso l’esterno e ruotare verso un numero superiore. Se la carta è notevolmente arricciata, ruotare la manopola a ‘5’. Allineare la manopola con un numero per bloccare la manopola impostandone le sporgenze nell’area di ritaglio.

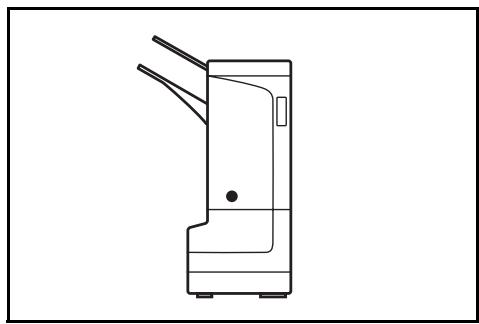

Chiudere il pannello anteriore. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO Italiano Eliminazione di un inceppamento della pinzatrice Se sul pannello comandi della macchina compare un messaggio che indica un inceppamento della pinzatrice, rimuovere i punti inceppati. Contenitore della cartuccia pinzatrice A Per rimuovere i punti inceppati, attenersi alla seguente procedura. NOTA: per informazioni su come eliminare gli inceppamenti della pinzatrice nell’unità di piegatura opzionale, fare riferimento a pagina 187. Se sul pannello comandi della macchina compare questa illustrazione, significa che si è verificato un inceppamento nel contenitore della cartuccia pinzatrice

Premendo la leva di rilascio del finisher, estrarre quest’ultimo dalla macchina.

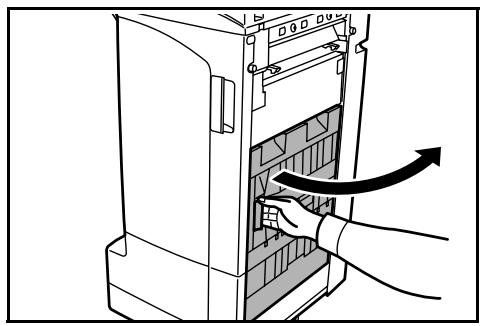

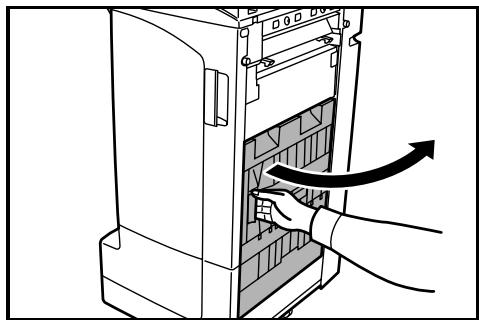

Aprire il pannello destro (D8).

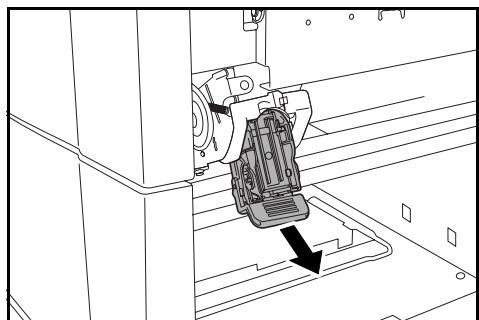

Inserire nuovamente il contenitore A nel suo alloggiamento. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

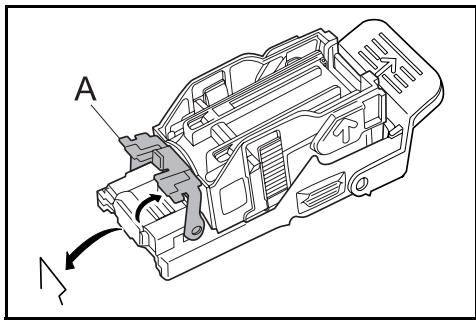

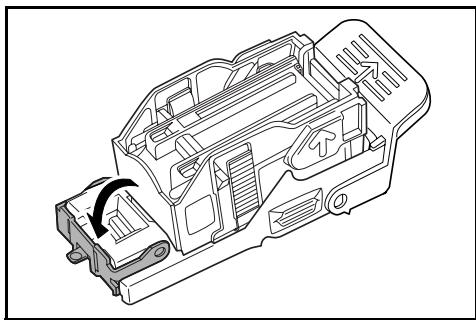

Aprire la piastra del pannello (A) del contenitore della cartuccia pinzatrice A e rimuovere i punti inceppati.

Chiudere la piastra del pannello (A) del contenitore della cartuccia pinzatrice nella posizione originale.

Inserire nuovamente il contenitore nel suo alloggiamento. Quando il contenitore raggiunge la posizione corretta, si avverte un clic.

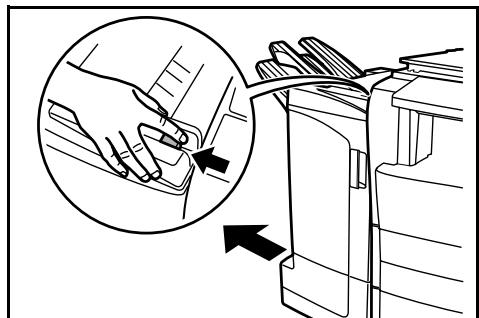

Chiudere il pannello destro (D8) e inserire nuovamente il finisher nella posizione corretta all’interno della macchina. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO Italiano Contenitore della cartuccia pinzatrice B/C Per rimuovere i punti inceppati dall’unità di piegatura opzionale, attenersi alla seguente procedura. Se sul pannello comandi della macchina compare questa illustrazione, significa che si è verificato un inceppamento nel contenitore della cartuccia pinzatrice B o C.

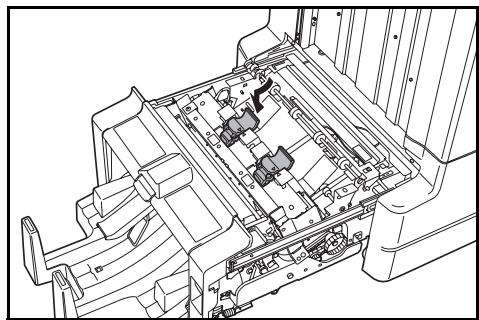

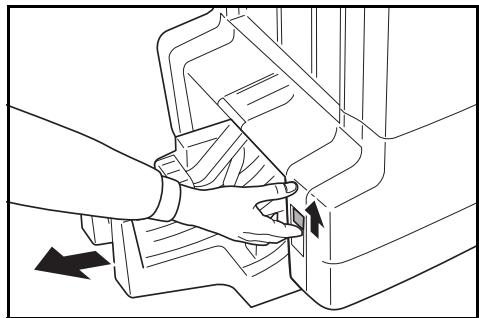

Premere la leva di rilascio dell’unità di piegatura ed estrarre l’unità.

Rimuovere il contenitore della cartuccia pinzatrice B o C.

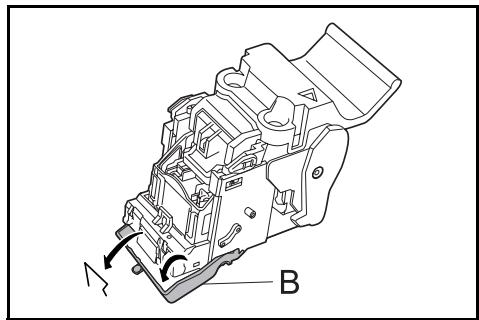

Aprire la piastra del pannello (B) del contenitore della cartuccia pinzatrice e rimuovere i punti inceppati.

Chiudere la piastra del pannello (B) del contenitore della cartuccia pinzatrice nella posizione originale. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

Inserire nuovamente il contenitore nel suo alloggiamento. Durante il reinserimento, allineare i triangoli di contrassegno sul contenitore della cartuccia pinzatrice e sull’unità pinzatrice. Quando il contenitore raggiunge la posizione corretta, si avverte un clic.

Riportare l’unità di piegatura nella posizione corretta. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO Italiano Specifiche NOTA: le specifiche sono soggette a modifica senza preavviso. Elemento Descrizione Tipo Modello a pavimento Numero di vassoi

Capacità di pinzatura A3, B4, Folio, 11 × 17", 8 1/2 × 14", 8K : 30 fogli A4, A4R, B5, 11 × 8 1/2", 8 1/2 × 11", 16K: 50 fogli Selezione automatica modalità pinzatura: 30 fogli Peso max. 90 g/m2 (1 copertina solo per min. 91 g/m2) Capacità vassoi Pinzatura 2 - 4 fogli: 150 serie Pinzatura 5 - 10 fogli: 100 serie Pinzatura 11 - 30 fogli: 50 serie Pinzatura 31 - 50 fogli: 3000 fogli†† Dimensioni (L × P × A) 687 mm × 573 mm × 1087 mm 27 31/64" × 22 59/64" × 42 13/16" Peso Circa 55 kg / circa 121 libbre † Non caricare carta di peso circa 17 kg o superiore nel vassoio A, poiché in questo modo si causerà il malfunzionamento della macchina. NOTA: Numero di fogli equivalenti a circa 17 kg. Peso carta (90 g/m2) A4: 3000 fogli A3: 1500 fogli Peso carta (180 g/m ) A4: 1500 fogli A3: 750 fogli Peso carta (220 g/m ) A4: 1240 fogli A3: 620 fogli †† Limitatamente a A4, A4R, B5, 11 × 8 1/2", 8 1/2 × 11" e 16K. DF-760, MT-720, BF-720, PH-5A, PH-5B E PH-5C GUIDA DI FUNZIONAMENTO

Italiano Unità di perforazione (opzionale) Elemento Descrizione Formato carta Vassoio A A3, B4, A4, A4R, B5, Folio, 11 × 17", 8 1/2 × 14", 11 × 8 1/2", 8 1/2 × 11" Vassoio B A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 × 17", 8 1/2 × 14", 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2" Peso carta

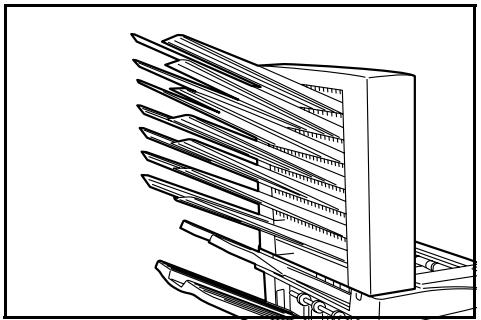

Mailbox (opzionale) Elemento Descrizione Numero di vassoi

1 - 16 (nessuna pinzatura per 1 solo foglio)
