使用説明書 BF-720 KYOCERA

ご使用前に必ずこの使用説明書をお読みください。お読みになった後は、複写機／プリンタ本体の使用 説明書といっしょに大切に保管してください。 本書はコピー機能を使用した場合の操作方法を中心に説明していますので、プリンタ機能を使用した場 合のコンピュータからの操作方法については、KX プリンタドライバ操作手順書を参照してください。

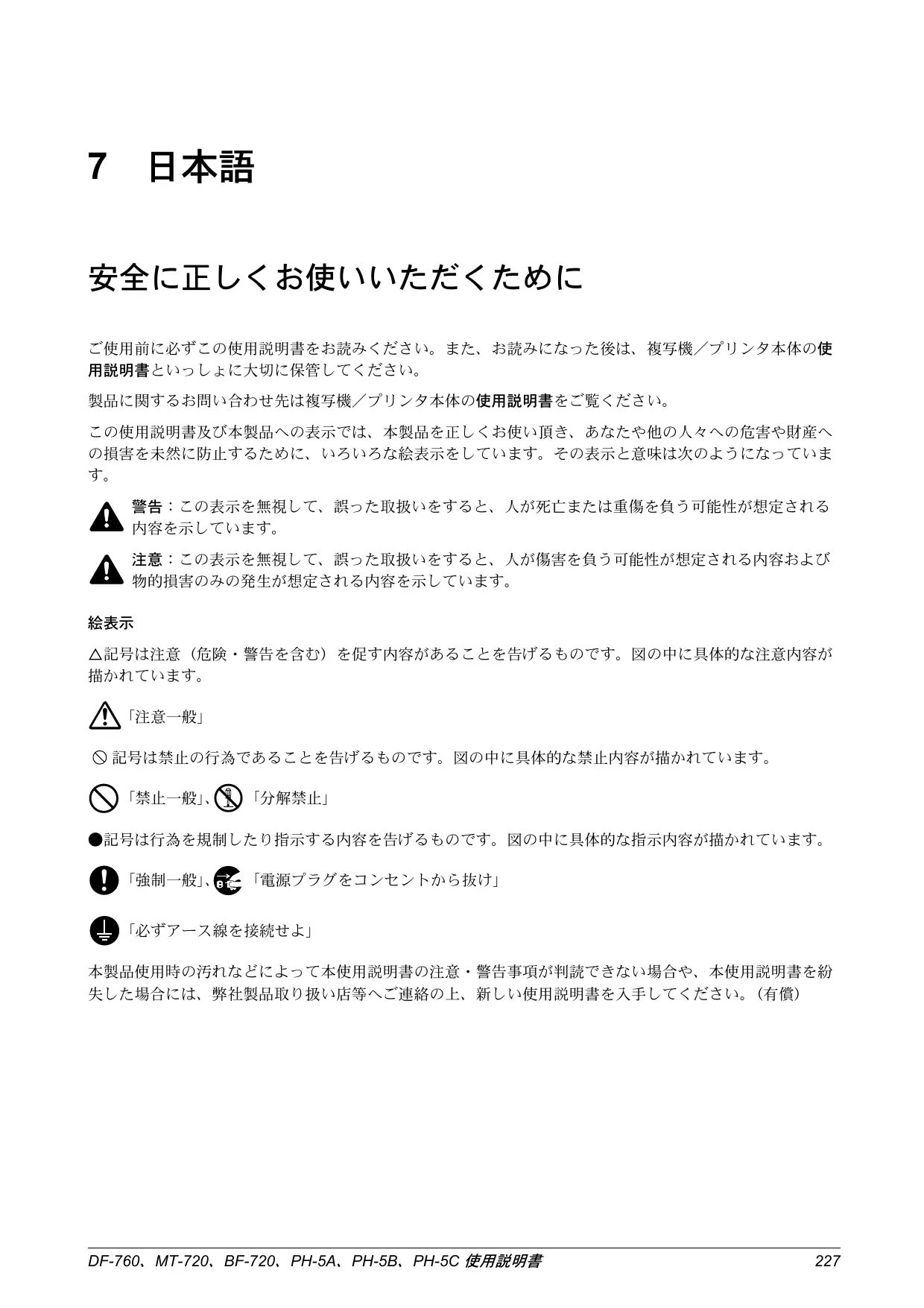

60-220 g/m2 （1 张封面仅重 91 g/m2 或以上） DF-760、 MT-720、 BF-720、 PH-5A、 PH-5B 以及 PH-5C 操作手册 7 日本語 安全に正しくお使いいただくために ご使用前に必ずこの使用説明書をお読みください。また、お読みになった後は、複写機／プリンタ本体の使 用説明書といっしょに大切に保管してください。 製品に関するお問い合わせ先は複写機／プリンタ本体の使用説明書をご覧ください。 この使用説明書及び本製品への表示では、本製品を正しくお使い頂き、あなたや他の人々への危害や財産へ の損害を未然に防止するために、いろいろな絵表示をしています。その表示と意味は次のようになっていま 警告：この表示を無視して、誤った取扱いをすると、人が死亡または重傷を負う可能性が想定される 注意：この表示を無視して、誤った取扱いをすると、人が傷害を負う可能性が想定される内容および 物的損害のみの発生が想定される内容を示しています。 △記号は注意（危険・警告を含む）を促す内容があることを告げるものです。図の中に具体的な注意内容が

記号は禁止の行為であることを告げるものです。図の中に具体的な禁止内容が描かれています。

●記号は行為を規制したり指示する内容を告げるものです。図の中に具体的な指示内容が描かれています。

「電源プラグをコンセントから抜け」 「必ずアース線を接続せよ」 本製品使用時の汚れなどによって本使用説明書の注意・警告事項が判読できない場合や、本使用説明書を紛 失した場合には、弊社製品取り扱い店等へご連絡の上、新しい使用説明書を入手してください。（有償） DF-760、MT-720、BF-720、PH-5A、PH-5B、PH-5C 使用説明書

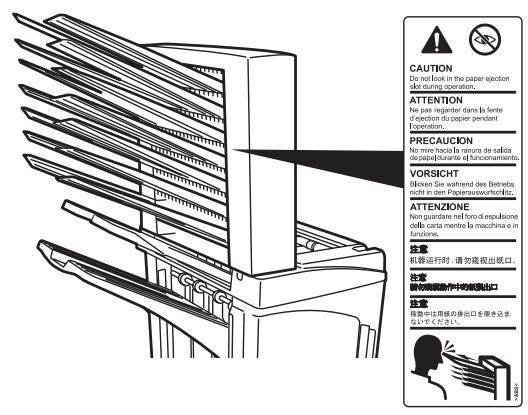

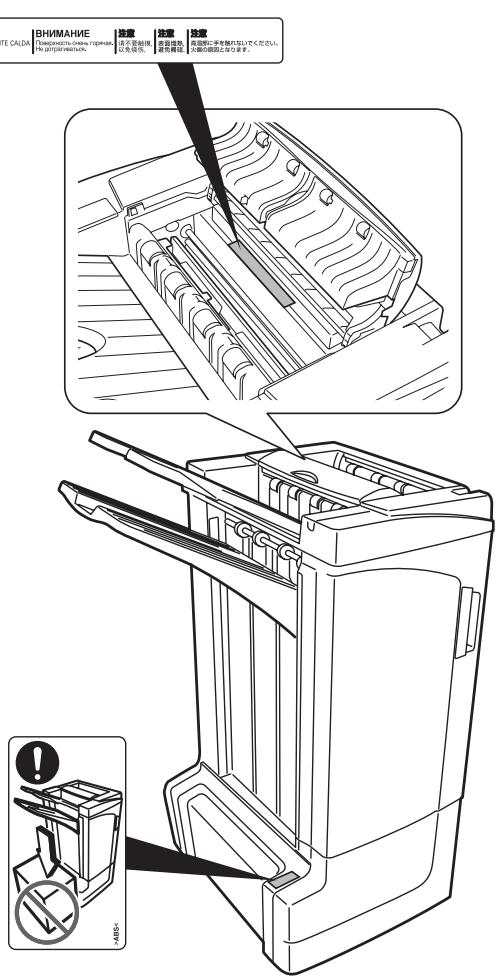

本製品には、下記に示す位置に安全に関する注意ラベルを貼っています。フィニッシャの移動時に足の挟み 込みなど事故がないようご注意ください。 ラベル 1 注意：排出口より用紙が飛び出 しますので、稼動中は用紙の排 出口を覗き込まないでくださ

ラベル 2 この部分の内側は高温になって います。火傷などのおそれがあ りますので、触れないようにし

ラベル 3 トレイ Ａ の下に物を置かない

＜お願い＞これらのラベルははがさないようにしてください。

本製品をぐらついた台の上や傾いた所や不安定な場所に置かないでください。落ちたり、倒れたりし て、けがの原因となることがあります。 本製品をストーブなどの熱源や可燃物が近くにある場所に置かないでください。火災の原因となるこ

ご使用いただける環境の範囲は次のとおりです。

10 ～ 85％ ただし、外気など周囲の環境条件によっては性能が維持できない場合があります。また、下記のような場所

窓際など、直射日光の当たる場所や明るい場所

冷暖房の冷風や温風が直接当たる場所 ビニールの取り扱いについて

本製品に使っている包装用のビニールを子供に触れさせないでください。ビニールが鼻や口に吸着す ると、窒息するおそれがあります。

本製品の上に花瓶、植木鉢、コップや水などの入った容器または金属物を置かないでください。こぼ れたり、中に入った場合、火災、感電のおそれがあります。 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものをのせたり、 引っぱったり、無理に曲げたりすると電源コードをいため、火災、感電のおそれがあります。 本製品の修理、改造、分解は絶対に行わないでください。けが、火災、感電のおそれがあります。 万一、発熱していたり、煙が出ている、へんな臭いがするなどの異常状態のまま使用すると、火災、 感電のおそれがあります。すぐに複写機／プリンタ本体のメインスイッチを切り、その後必ず複写機 ／プリンタ本体の電源プラグをコンセントから抜いてください。そして弊社製品取り扱い店等にご連 万一、異物（金属片、水、液体）が本製品の内部に入った場合は、まず複写機／プリンタ本体のメイ ンスイッチを切り、複写機／プリンタ本体の電源プラグをコンセントから抜いて弊社製品取り扱い店 等にご連絡ください。そのまま使用すると火災、感電のおそれがあります。 DF-760、MT-720、BF-720、PH-5A、PH-5B、PH-5C 使用説明書

内部の点検・修理は弊社製品取り扱い店等に依頼してください。

本製品の清掃を行うときには安全上、必ず複写機／プリンタ本体のメインスイッチを切り、複写機／ プリンタ本体の電源プラグをコンセントから抜いてください。 稼働中は排紙トレイに触れないでください。けがの原因となることがあります。 排出口より用紙が飛び出しますので、稼動中は用紙の排出口を覗き込まないでください。 本製品内部の清掃については弊社製品取り扱い店等にご相談ください。本製品の内部にほこりがた まったまま長い時間清掃をしないと火災や故障の原因となることがあります。特に、湿気の多くなる 梅雨期の前に行うと、より効果的です。なお、内部清掃費用については弊社製品取り扱い店等にご相

本製品の上には重いものをのせたり、衝撃を与えたりしないでください。 転居などで本製品を動かす場合は、弊社製品取り扱い店等へご連絡ください。 コネクタ、プリント板等の電気部品に触らないでください。静電気により破損する可能性があります。 この使用説明書に記載されていないことは行わないでください。

フィニッシャ解除レバー 19 中折りユニット解除レバー

用紙ガイド板 D1 22 中折りユニット上カバー

24 ステープルカートリッジホルダー B 10 内部トレイ確認窓 11 内部トレイ D5 12 内部トレイカバー D6 13 内部トレイカバー D7 14 ステープルカートリッジホルダー A 中折りユニット（オプション） 25 ステープルカートリッジホルダー C メールボックス（オプション） 26 トレイ 1 ～ 7 27 メールボックスカバー 15 右カバー D8 16 加圧ローラ下調整つまみ E1 17 加圧ローラ上調整つまみ E2 DF-760、MT-720、BF-720、PH-5A、PH-5B、PH-5C 使用説明書

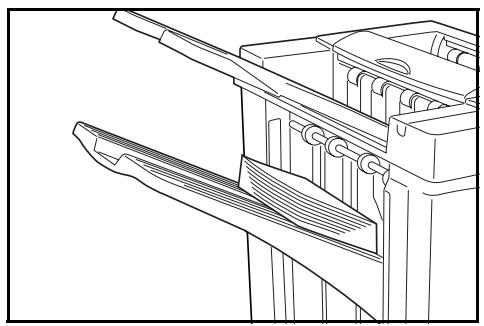

ページ揃えされた多部数のコピーを 1 部ずつに仕分け ソートできる用紙サイズは次のとおりです。 A3、B4、A4、A4R、B5、Folio、11 × 17"、8 1/2 × 14"、 8 1/2 × 11"、11 × 8 1/2"、8K、16K 1 複合機本体操作部でソートするモードを選択して

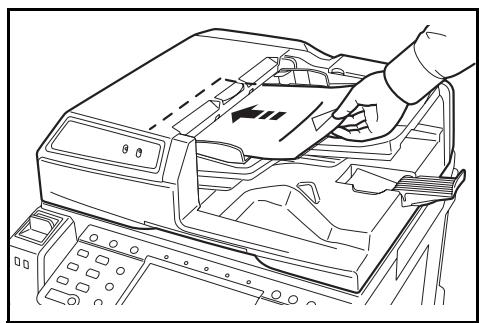

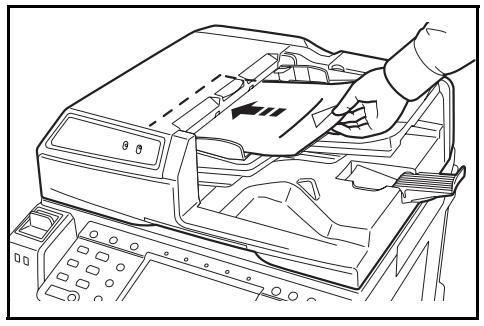

2 原稿を原稿送り装置にセットする、または 1 枚ずつ 原稿ガラスにセットしてください。 参考：原稿送り装置や原稿ガラスの詳細は、複合機本 体の使用説明書を参照してください。 3 他に希望する機能などを設定して、［スタート］ キーを押してください。 4 仕上がったコピーは設定されたトレイに排出され 注意：稼動中は排紙トレイに触れないでくだ さい。けがの原因となることがあります。 1 部ごとに位置をシフトしてトレイ A に排出するこ ともできます。詳しくは複合機本体の使用説明書 トレイ A、トレイ B とトレイ C が制限収納容量に 達すると、複合機側でメッセージが表示されます。 そのときは、各トレイのコピーを全て取り出して 参考：トレイ A、トレイ B とトレイ C に収納できる コピー枚数は用紙サイズによって異なります。 263 ページを参照してください。 5 出力が終わりましたら、コピーを全て取り出して

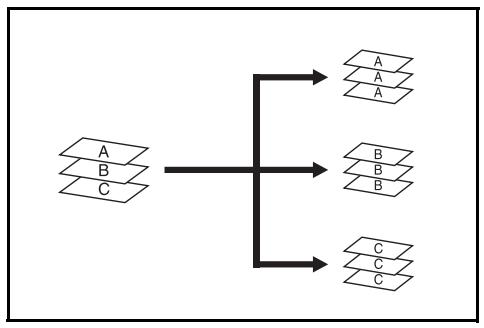

異なる原稿からのコピーをそれぞれ同一枚数ごとに区 分けすることができます。 区分けできる用紙サイズは次のとおりです。 A3、B4、A4、A4R、B5、B5R、A5、A5R、B6R、 A6R、Folio、11 × 17"、8 1/2 × 14"、8 1/2 × 11"、 11 × 8 1/2"、5 1/2 × 8 1/2"、8K、16K、16KR 1 複合機本体操作部でソートしないモードを選択し

2 原稿を原稿送り装置にセットする、または 1 枚ずつ 原稿ガラスにセットしてください。 参考：原稿送り装置や原稿ガラスの詳細は、複合機本 体の使用説明書を参照してください。 3 他に希望する機能などを設定して、［スタート］ キーを押してください。 4 仕上がったコピーは設定されたトレイに排出され 注意：稼動中は排紙トレイに触れないでくだ さい。けがの原因となることがあります。 1 部ごとに位置をシフトしてトレイ A に排出するこ ともできます。詳しくは複合機本体の使用説明書 トレイ A、トレイ B とトレイ C が制限収納容量に 達すると、複合機側でメッセージが表示されます。 そのときは、各トレイのコピーを全て取り出して 参考：トレイ A、トレイ B とトレイ C に収納できる コピー枚数は用紙サイズによって異なります。 263 ページを参照してください。 5 出力が終わりましたら、コピーを全て取り出して

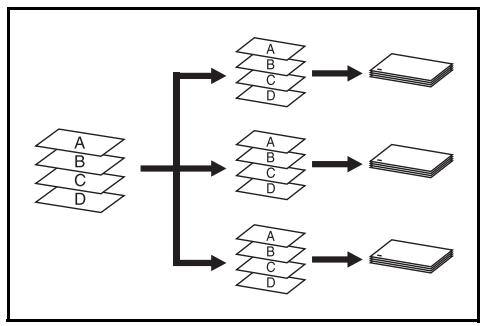

ステープルソートモード ページ揃えされたコピーを自動的にステープルで留め

2 カ所 参考：ステープルソートモードでは、トレイ A のみ ステープルの詳細は、263 ページを参照してくださ

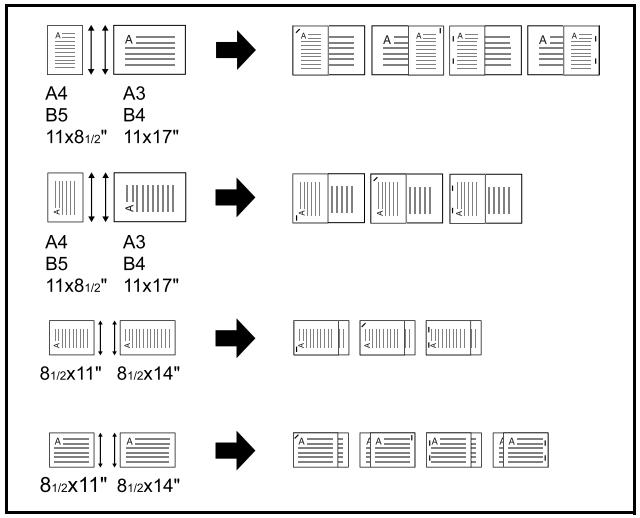

11x81/2" 11x17" 用紙サイズが異なる場合でも、次の組み合わせのよう に用紙幅が同じ場合、ステープルすることができま す。ステープル制限枚数は 30 枚です。

11 × 17" と 11 × 8 1/2"

8 1/2 × 14" と 8 1/2 × 11" 81/2x11" 81/2x14" 81/2x11" 81/2x14" 1 複合機本体操作部でソートするモードを選択して

2 ステープルの設定を選択してください。

参考：選択方法は複合機本体の使用説明書を参照して

3 原稿を原稿送り装置にセットする、または 1 枚ずつ 原稿ガラスにセットしてください。 参考：原稿送り装置や原稿ガラスの詳細は、複合機本 体の使用説明書を参照してください。 4 他に希望する機能などを設定して、［スタート］ キーを押してください。 DF-760、MT-720、BF-720、PH-5A、PH-5B、PH-5C 使用説明書

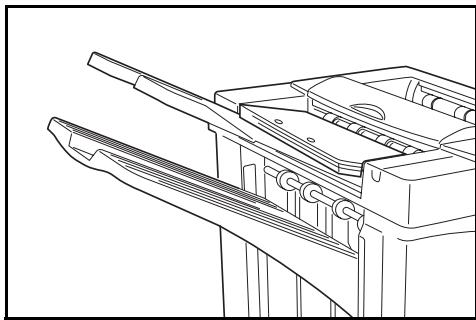

5 ページ揃えされたコピーは自動的にステープルで 留められ、印刷した面を下向きにしてトレイ A に 注意：稼動中は排紙トレイに触れないでくだ さい。けがの原因となることがあります。 トレイ A が制限収納容量に達すると、複合機側で メッセージが表示されます。そのときは、トレイ A のコピーを全て取り出してください。 参考：トレイ A に収納できるコピー枚数は用紙サイ ズによって異なります。263 ページ を参照してくださ

6 出力が終わりましたら、コピーを全て取り出して

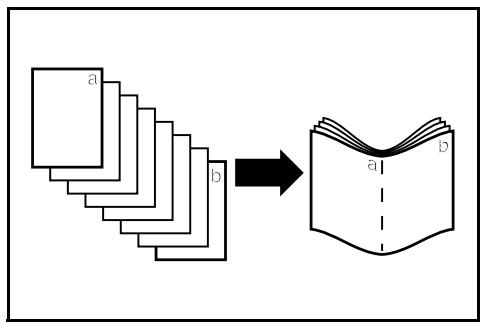

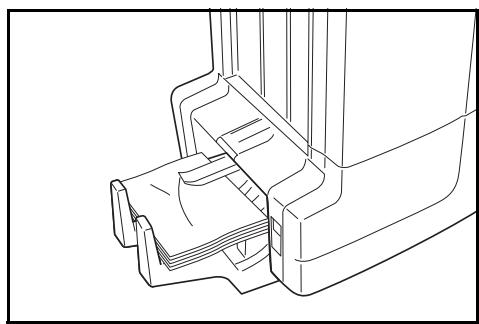

小冊子機能を使って簡易製本できます。コピーの後、 2 つ折りで出力します。 使用できる用紙サイズは次のとおりです。 A3、B4、A4R、11 × 17"、8 1/2 × 14"、8 1/2 × 11" 綴じられる枚数は 2 ～ 16 枚です。 参考：簡易製本モードにはオプションの中折りユニッ 簡易製本モードでは、中折りトレイのみ排出できま 小冊子機能（シート原稿）：両面または片面原稿を見 開き両面にコピーします。仕上がったコピーを重ねて 折れば週刊誌やパンフレットのようにすることができ 小冊子機能（見開き原稿）：見開き原稿から見開き両 面にコピーします。仕上がったコピーを重ねて折れば 週刊誌やパンフレットのようにすることができます。 1 複合機本体操作部で小冊子・中とじステープルを 参考：選択方法は複合機本体の使用説明書を参照して

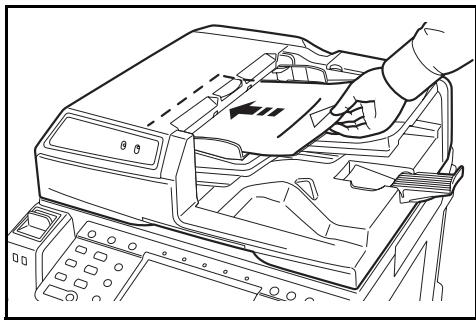

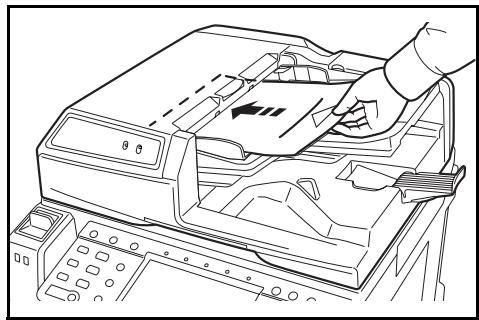

2 原稿を原稿送り装置にセットする、または 1 枚ずつ 原稿ガラスにセットしてください。 参考：原稿送り装置や原稿ガラスの詳細は、複合機本 体の使用説明書を参照してください。 一度に製本できる用紙枚数は 16 枚までです。原稿は 最大 64 枚までセットできます。 3 他に希望する機能などを設定して、［スタート］ キーを押してください。 4 コピーは自動的にステープルで留められ、中折り トレイに排出されます。 制限収納容量に達すると、複合機側でメッセージ が表示されます。そのときは、中折りトレイから コピーを全て取り出してください。 参考：中折りトレイに収納できるコピー部数は 264 ページを参照してください。 5 仕上がったコピーを取り出してください。

コピーされた用紙に自動的にパンチ穴を空けることが できます。ソートするモード、ステープルソートモー ド、ソートしないモードとも併用することができま 使用できる用紙サイズは次のとおりです。 A3、B4、A4、A4R、B5、B5R、A5R、Folio、 11 × 17"、8 1/2 × 14"、11 × 8 1/2"、8 1/2 × 11"、5 1/2 × 8 1/2" パンチ可能な用紙の厚さは 45 ～ 220g/m2 です。 参考：パンチモードにはオプションのパンチユニット パンチモードでは、トレイ C に排出できません。 1 複合機本体操作部でパンチモードを選択してくだ 参考：選択方法は複合機本体の使用説明書を参照して

2 原稿を原稿送り装置にセットする、または 1 枚ずつ 原稿ガラスにセットしてください。 原稿のセット方向は複合機のパンチモードの設定 で選択したようにしてください。 参考：原稿送り装置や原稿ガラスの詳細は、複合機本 体の使用説明書を参照してください。 3 他に希望する機能などを設定して、［スタート］ キーを押してください。 4 コピーに自動的にパンチ穴が空けられ、設定され たトレイに排出されます。 参考：パンチ穴は、用紙 1 枚ごとに空けるため、パン チ穴の位置に多少のばらつきが生じます。 出力が終わりましたら、コピーを全て取り出してくだ

1 複合機本体操作部で割り込みコピー操作を行って 参考：割り込みコピー操作については、複合機本体の 使用説明書を参照してください。 排出先のトレイは複合機本体で指定ができます。 2 割り込み用の原稿に入れ替えてください。 3 コピー機能や排出先のトレイを設定して、［スター ト］キーを押してください。コピーが開始され、 選択されたトレイに排出されます。 割り込みモードでのコピーが終了したら、複合機 本体側で割り込みコピーモードを解除してくださ

4 元の原稿をセットし、［スタート］キーを押してく ださい。割り込み前のコピーが再開できます。

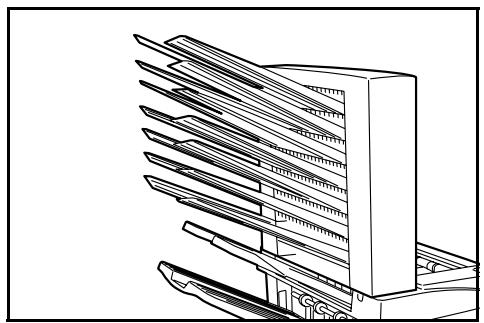

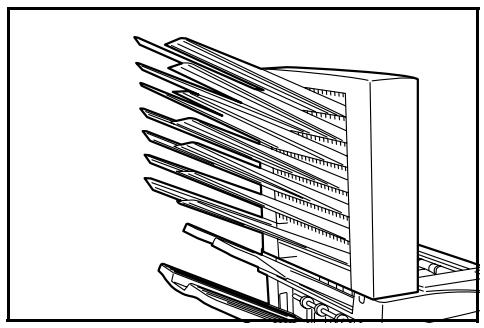

複合機で印刷された用紙をオプションのメールボック スに排出させることができます。複数のコンピュータ ユーザがプリンタを共用する場合に、指定した各々専 用のトレイに出力することができるので非常に便利で 使用できる用紙は次のとおりです。 A3、B4、A4、A4R、B5、B5R、A5R、Folio、 11 × 17"、8 1/2 × 14"、11 × 8 1/2"、8 1/2 × 11"、 5 1/2 × 8 1/2"、8K、16K、16KR 参考：収納可能な用紙枚数は、用紙サイズによって異 なります。264 ページ を参照してください。

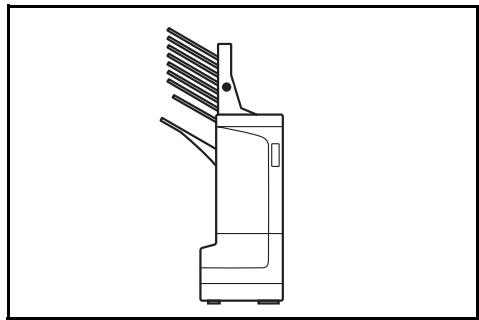

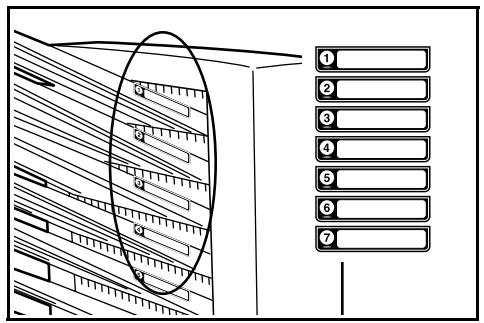

同梱されているネームシールにトレイの使用者の名前 などを書き、各トレイの側面に貼り付けてください。 参考：貼付位置はイラストで図示したところです。上 のビンから 1、2、3、4、5、6、7 の順番です。 メールボックスへの出力のしかた＜コンピュータで設定する場合＞ 1 コンピュータのプリンタドライバ設定で出力する メールボックストレイ（ビン）を 1 ～ 7 のうちの 1 カ所から指定してください。 2 用紙サイズやプリントページ、プリント枚数など

3 プリントを実行してください。用紙は、指定した トレイ（ビン）に排出されます。 注意：排出口より用紙が飛び出しますので、 稼動中は用紙の排出口を覗き込まないでくだ

4 トレイ（ビン）に収納された用紙を取り出してく

メールボックスへの出力のしかた＜複合機で設定する場合＞ 用紙の排出場所を複合機で設定してください。詳しくは複合機本体の使用説明書を参照してください。フル カラー機は、コピー機能およびファクス機能について排出場所が設定できます。モノクロ機は、コピー機能、 ファクス機能およびプリンタ機能について排出場所が設定できます。

本フィニッシャにはステープルカートリッジホルダー A が装着されています。 オプションの中折りユニットにはステープルカートリッジホルダー B と C が装着されていて、ステープル カートリッジホルダー B と C の針補給方法は同じです。 複合機本体の操作部にステープルの針がなくなったことを知らせる表示が出たときは、ステープルカート リッジホルダーに針を補給する必要があります。 参考：ステープルの針がなくなった場合は、お買い上げ販売店もしくは弊社営業所へご連絡ください。 ステープルカートリッジホルダー A への補給 ステープルの針を補充するときは、次の手順で行ってください。 参考：オプションの中折りユニットのステープルカートリッジホルダー B/C への針の補給は 243 ページ を参

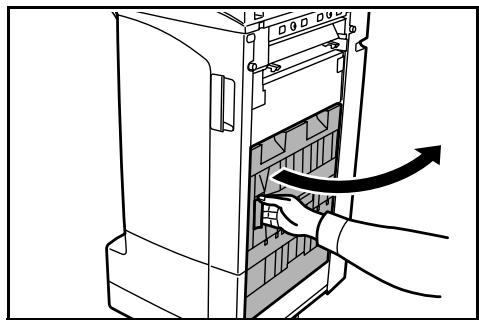

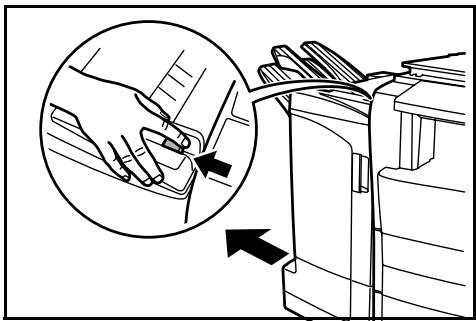

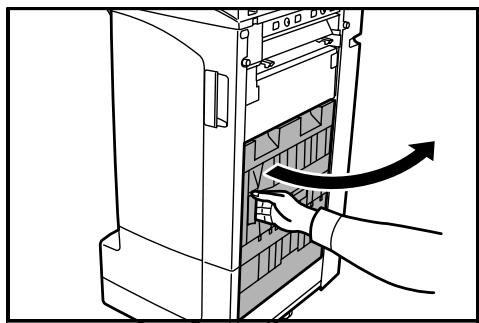

1 フィニッシャ解除レバーを押しながら、フィニッ シャを複合機本体から引き離してください。 2 右カバー D8 を開けてください。 3 ステープルカートリッジホルダーを取り外してく

4 ステープルカートリッジホルダーから空の針カー トリッジを取り出してください。 参考：針カートリッジは、針が空にならないと取り外

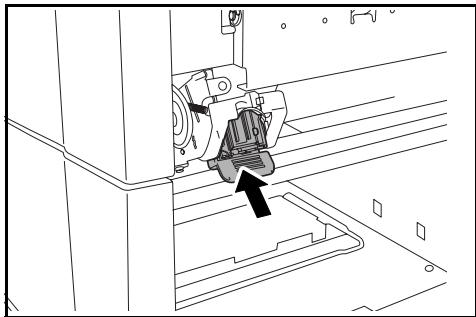

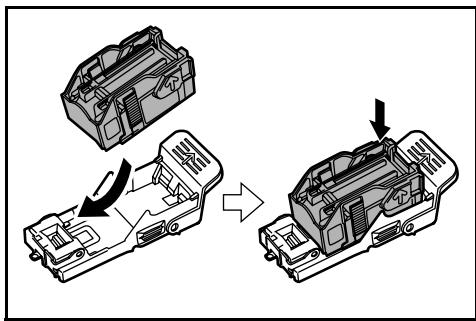

5 新しい針カートリッジをステープルカートリッジ ホルダーに取り付けてください。 6 ステープルカートリッジホルダーをステープルユ ニットの差し込み口に元どおり挿入してください。 完全に挿入されると、カチッとロックのかかる音

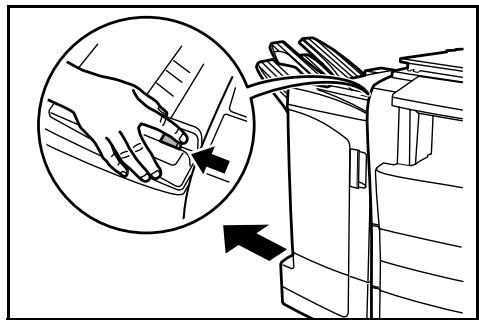

7 右カバー D8 を閉じ、フィニッシャを複合機本体に 元どおり装着してください。

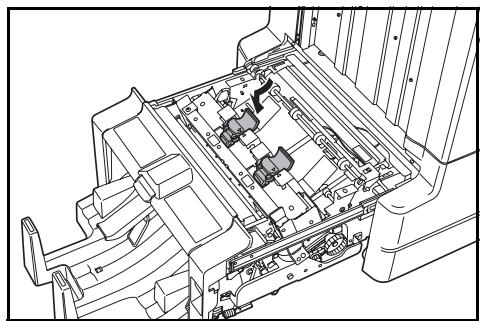

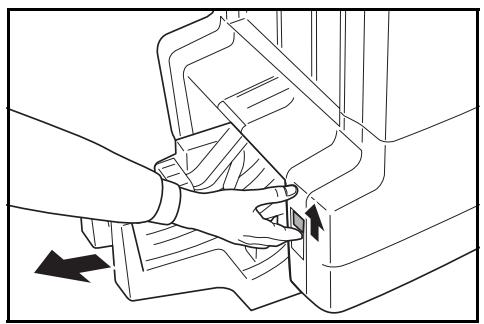

ステープルカートリッジホルダー B/C への補給（オプション） オプションの中折りユニットにステープルの針を補充するときは、次の手順で行ってください。ステープル カートリッジホルダー B と C の針補給方法は同じです。 1 中折りユニット解除レバーを押して、中折りユ ニットを引き出してください。 2 ステープルカートリッジホルダーB または C を取り

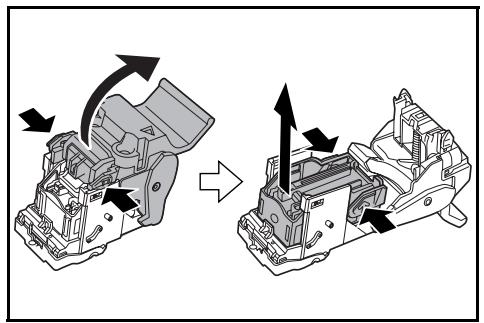

3 ストッパを開けて、空の針カートリッジを取り出 参考：針カートリッジは、針が空にならないと取り外

4 新しい針カートリッジをステープルカートリッジ ホルダーに取り付け、ストッパを閉じてください。 5 ステープルカートリッジホルダーをステープルユ ニットの差し込み口に元どおり挿入してください。 取り付けるときは、ステープルカートリッジホル ダーとステープルユニットの三角のマークを合わ せて取り付けてください。完全に挿入されると、 カチッとロックのかかる音がします。 6 中折りユニットを元どおり装着してください。 DF-760、MT-720、BF-720、PH-5A、PH-5B、PH-5C 使用説明書

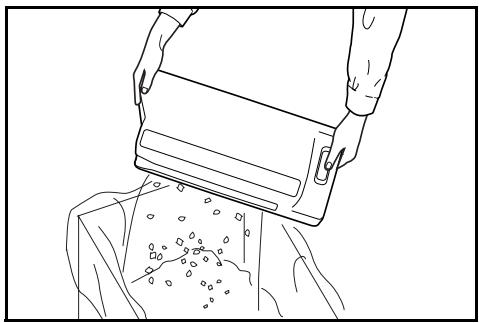

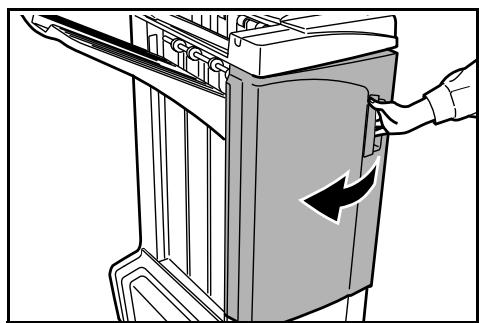

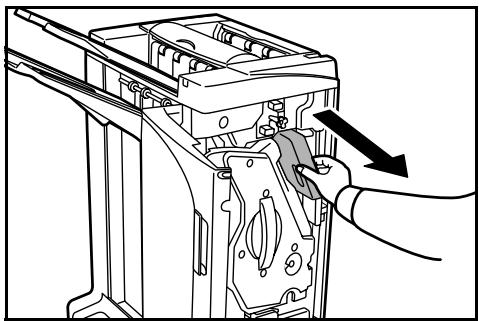

複合機本体の操作部にパンチくずがいっぱいになったことを知らせる表示が出たときは、パンチくずボック ス内のパンチくずを必ず捨ててください。 パンチくずを廃棄するときは、複合機の電源を ON（｜）にしたままで行ってください。 1 前カバーを開けてください。 2 パンチくずボックスの取っ手を持って、ボックス を取り外してください。 参考：取り外しの際に、容器の中のパンチくずをこぼ さないように注意してください。 3 ボックスの中のパンチくずをゴミ箱などに捨てて

4 パンチくずボックスをフィニッシャのガイドに合 わせて挿入してください。 5 前カバーを閉めてください。

排出された用紙がそったり、揃わないときは、カセッ トの用紙を裏返してセットし直してください。（コ ピー紙がカールする場合は、256 ページの排出された 用紙がカールしている場合を参照してコピーカール調 整を行ってください。） 紙づまりが発生した場合、複合機本体のカセットの横 ガイドが用紙サイズに合っているか確認してくださ

紙づまりが発生すると、コピーが停止し、複合機本体の操作部に紙づまりを示す表示が出ます。 参考：紙づまりの処理を行うときは、複合機のメインスイッチは ON( ｜ ) のままで行ってください。紙づま り処理が終わると、複合機本体側の表示は紙づまり前の表示に戻ります。

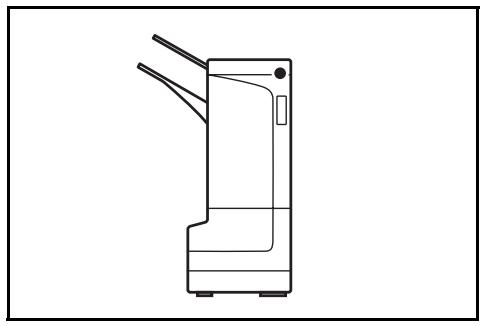

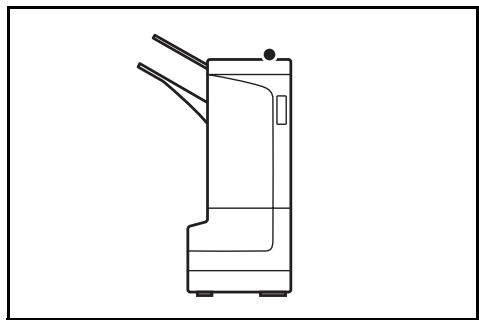

複合機本体の操作部にイラストのような表示が出たと きは、複合機本体とフィニッシャの連結部で紙づまり

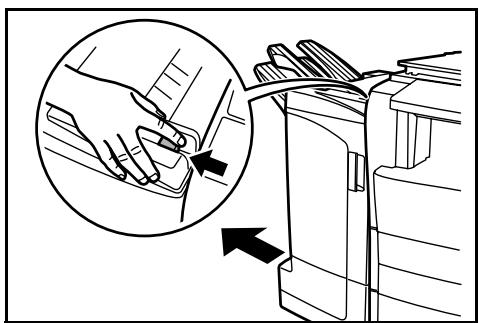

1 フィニッシャ解除レバーを押しながら、フィニッ シャを複合機本体から引き離してください。 DF-760、MT-720、BF-720、PH-5A、PH-5B、PH-5C 使用説明書

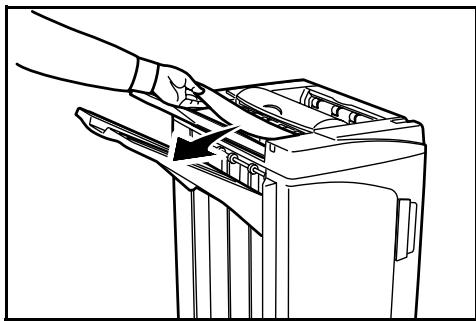

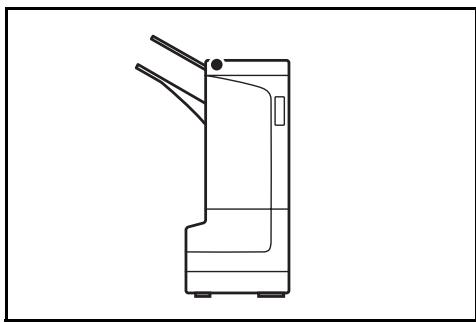

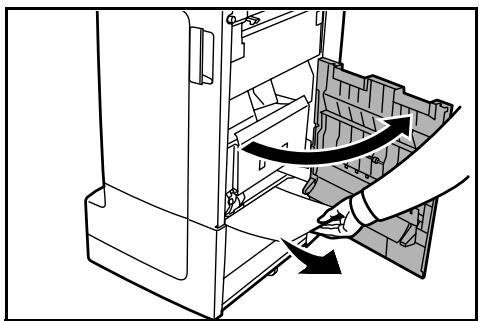

2 つまっている用紙を取り除いてください。 3 トレイ C と前カバーを開けてください。 4 搬送つまみ D2 を左に回して、用紙を取りやすいと ころに出して取り除いてください。 5 トレイ C と前カバーを閉じ、フィニッシャを複合機 本体に元どおり装着してください。 トレイ A 複合機本体の操作部にイラストのような表示が出たと きは、トレイ A への搬送部で紙づまりしています。 1 トレイ B を上に開けて、つまっている用紙を取り除

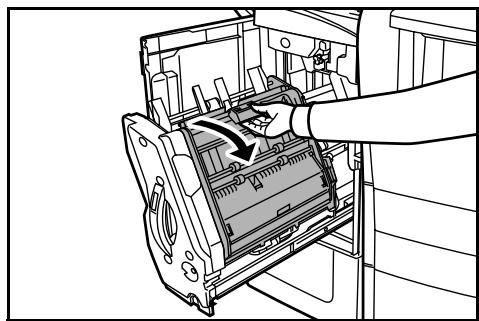

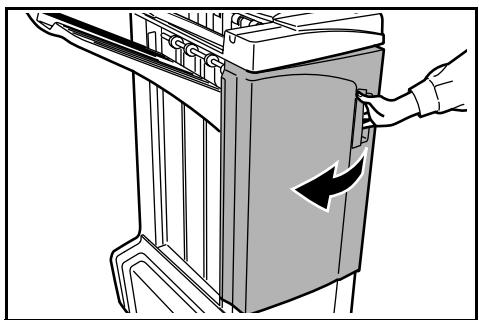

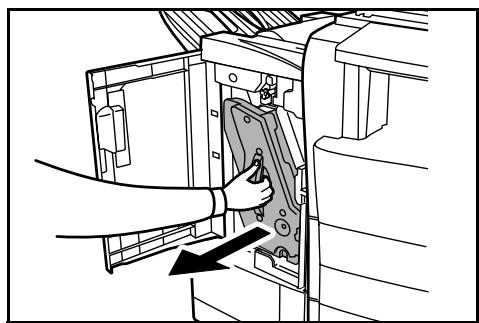

2 前カバーを開けてください。 3 内部トレイ D5 を引き出してください。 4 内部トレイカバー D6 を開いてください。 5 つまっている用紙を取り除いてください。 参考：つまっている用紙がトレイの下のほうにあり取 りにくい場合は、内部トレイ用紙受けを上げて、下か ら用紙を取り除いてください。 DF-760、MT-720、BF-720、PH-5A、PH-5B、PH-5C 使用説明書

6 内部トレイカバー D6 を閉じてください。 注意：内部トレイカバー D6 は、マグネットが付くま で確実に閉じてください。 7 内部トレイ D5 を奥まで完全に押し込んで、前カ バーを閉じてください。 トレイ B 複合機本体の操作部にイラストのような表示が出たと きは、トレイ B への搬送部で紙づまりしています。 1 排出口につまっている用紙があれば、つまってい る用紙を取り除いてください。 2 トレイ C を開けてください。

3 用紙ガイド板 D1 を開けて、つまっている用紙を取

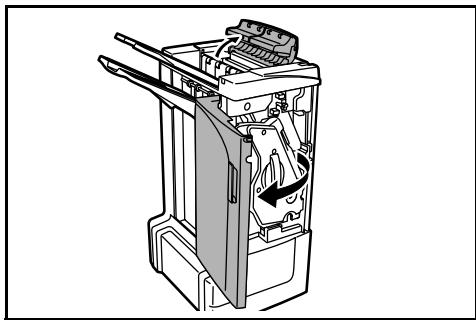

4 前カバーを開けてください。 5 搬送つまみ D2 を左に回して、用紙を取りやすいと ころに出して取り除いてください。 6 用紙ガイド板 D1 を閉じてください。 参考：用紙ガイド板 D1 を必ず閉じてください、紙づ まりの原因となります。 7 トレイ C と前カバーを閉じてください。 トレイ C 複合機本体の操作部にイラストのような表示が出たと きは、トレイ C への搬送部で紙づまりしています。 DF-760、MT-720、BF-720、PH-5A、PH-5B、PH-5C 使用説明書

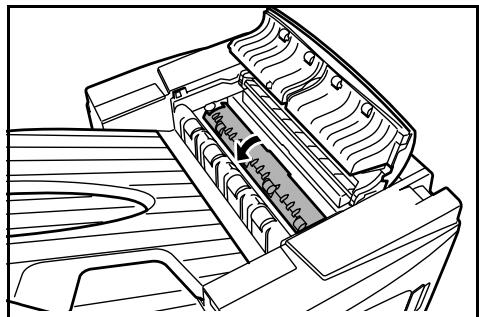

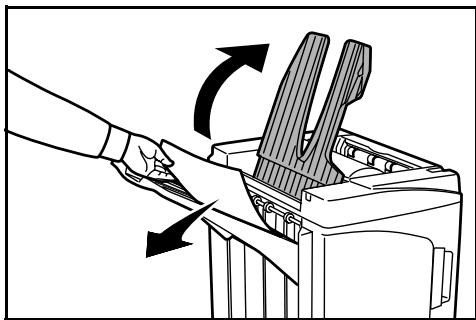

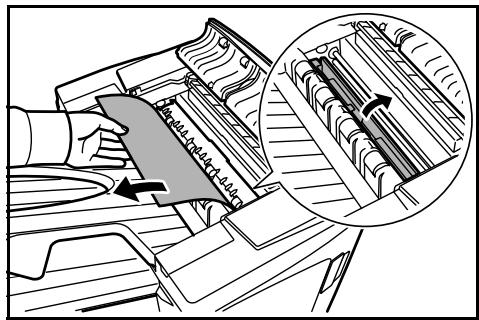

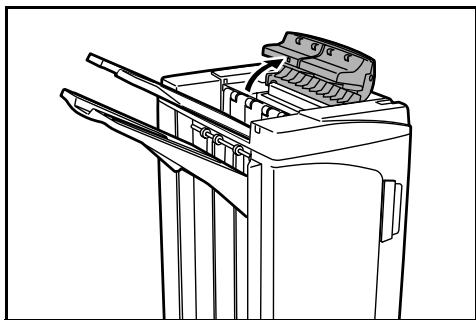

1 フィニッシャ解除レバーを押しながら、フィニッ シャを複合機本体から引き離してください。 2 上カバーを開けて、つまっている用紙を取り除い

3 上カバーを閉じ、フィニッシャを複合機本体に元 どおり装着してください。

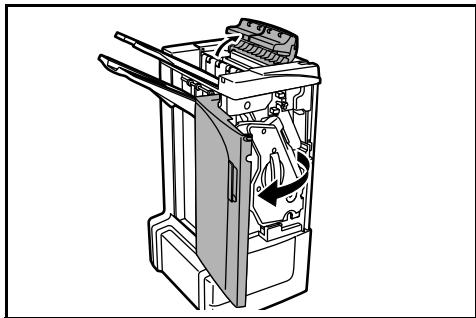

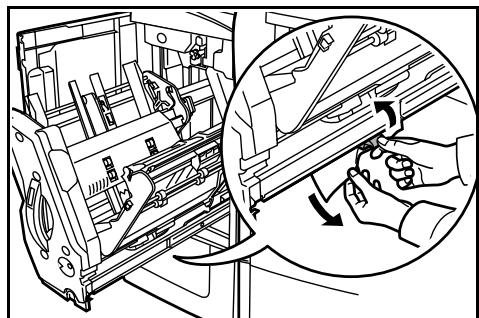

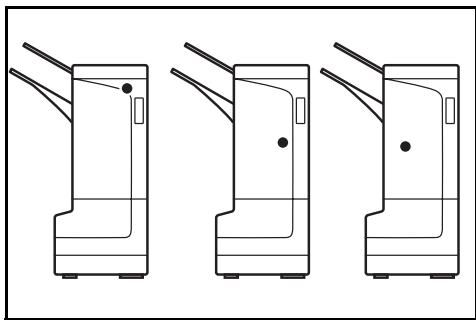

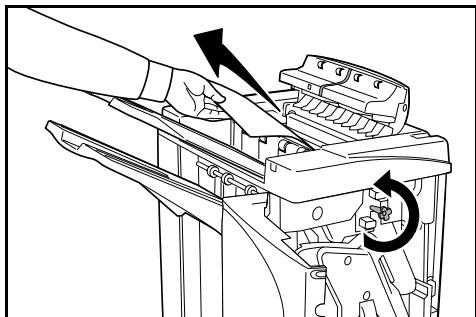

複合機本体の操作部にイラストのような表示が出たと きは、搬送部・内部トレイで紙づまりしています。 参考：搬送部・内部トレイで紙づまりが頻繁に発生す るときは、用紙がカールしている場合があります。 256 ページの排出された用紙がカールしている場合を 参照し用紙のカールを調整してください。 1 トレイ C と前カバーを開けてください。 2 搬送つまみ D2 を左に回して、用紙を取りやすいと ころに出して取り除いてください。 3 247 ページの手順 3 以降の手順を行って、つまった 用紙を取り除いてください。

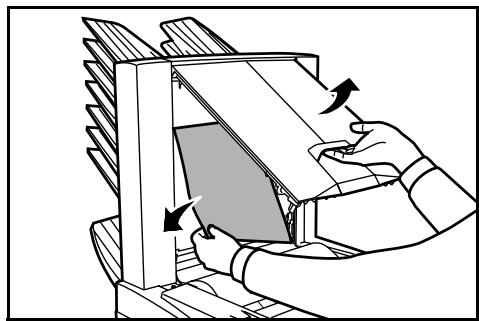

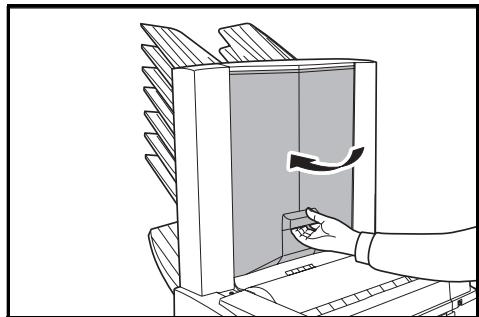

メールボックス（オプション） 複合機本体の操作部にイラストのような表示が出たと きは、メールボックスで紙づまりしています。 1 メールボックスカバーを開き、つまっている用紙 を取り除いてください。 2 メールボックスカバーを閉じてください。 DF-760、MT-720、BF-720、PH-5A、PH-5B、PH-5C 使用説明書

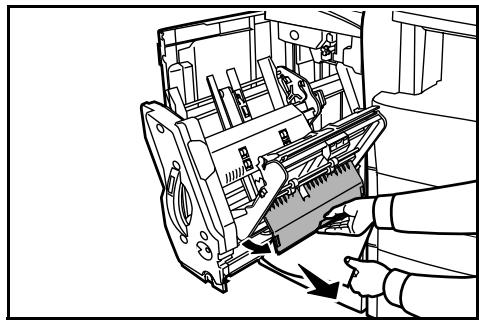

中折りユニット（オプション） 複合機本体の操作部にイラストのような表示が出たと きは、中折りユニットへの搬送部で紙づまりしていま

1 フィニッシャ解除レバーを押しながら、フィニッ シャを複合機本体から引き離してください。 2 右カバー D8 を開けて、つまっている用紙を取り除 右カバー D8 内につまった用紙が無い場合は、次の 手順に進んでください。 3 右カバー D8 を閉じ、フィニッシャを複合機本体に 元どおり装着してください。 4 前カバーを開けてください。 5 内部トレイ D5 を引き出してください。

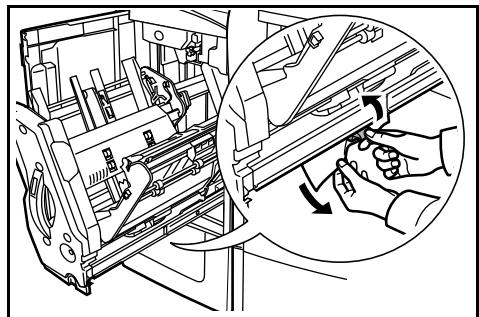

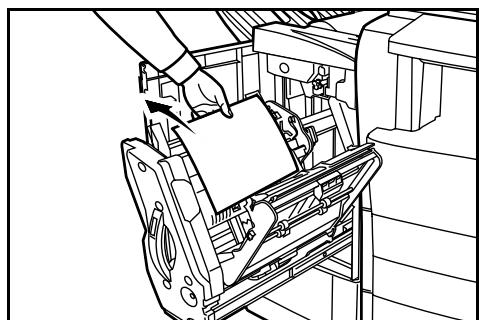

6 内部トレイカバー D6 を開いてください。 7 つまっている用紙を取り除いてください。 参考：つまっている用紙がトレイの下のほうにあり取 りにくい場合は、内部トレイ用紙受けを上げて、下か ら用紙を取り除いてください。 8 内部トレイカバー D7 を開いて、つまっている用紙 を取り除いてください。 9 内部トレイカバー D6 と内部トレイカバー D7 を閉 参考：内部トレイカバー D6 は、マグネットが付くま で確実に閉じてください。 DF-760、MT-720、BF-720、PH-5A、PH-5B、PH-5C 使用説明書

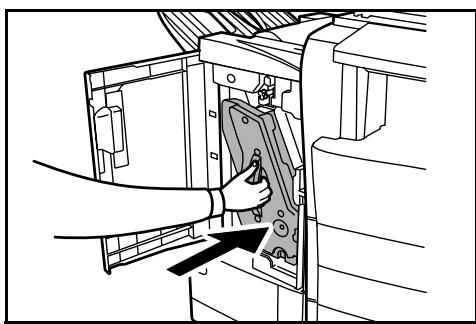

10 内部トレイ D5 を奥まで完全に押し込んで、前カ バーを閉じてください。

複合機本体の操作部にイラストのような表示が出たと きは、中折りユニットの排出部で紙づまりしていま

1 中折りユニット解除レバーを押して、中折りユ ニットを引き出してください。 2 中折りユニット搬送つまみ D10 を右に回して、用紙 を取りやすいところに出して取り除いてください。 3 中折りユニット搬入ガイド板 D9 を開いて、つまっ ている用紙を取り除いてください。

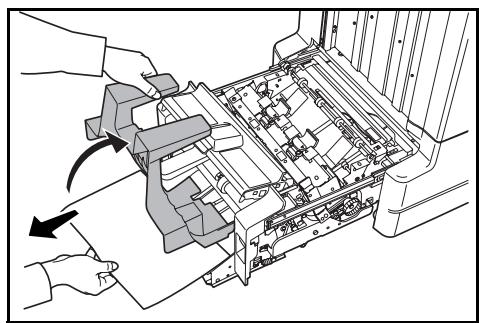

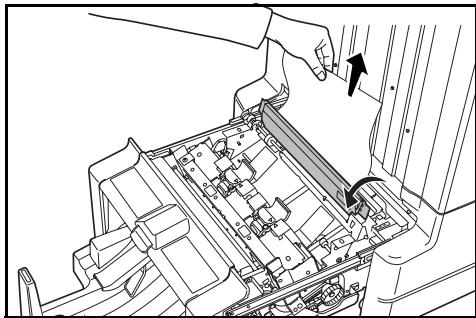

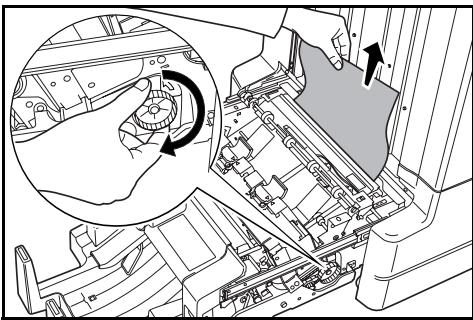

4 中折りユニット上カバーを開き、中折りユニット 搬送つまみ D10 を左に回して、用紙を取りやすい ところに出して取り除いてください。 5 中折りトレイを開き、つまっている用紙を取り除

6 開いたトレイとカバーを閉じ、中折りユニットを 元どおり装着してください。 DF-760、MT-720、BF-720、PH-5A、PH-5B、PH-5C 使用説明書

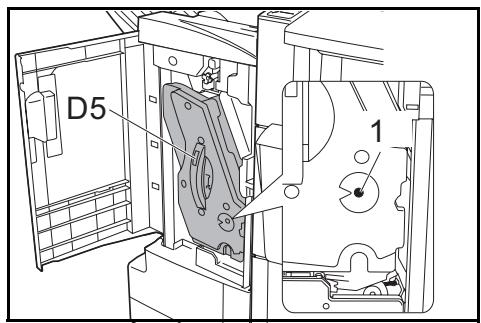

フィニッシャ稼動時に、電源を切ったり前カバーを急 に開けた際、内部トレイ確認窓 (1) が赤色の場合は、 内部トレイ D5 がロックされて引き出すことができな

電源を切った場合は、再度電源を入れてください。前 カバーを開けた場合は、前カバーを閉じてください。 内部トレイ確認窓 (1) が黒色になり、内部トレイ D5 のロックが解除されます。 内部トレイ D5 を引き出す場合は、内部トレイ確認窓 (1) が黒色になっているか確認してください。 排出された用紙がカールしている場合 トレイに排出されたコピーがカールしている場合は、 加圧ローラ下調整つまみ E1 と加圧ローラ上調整つま み E2 で調整します。

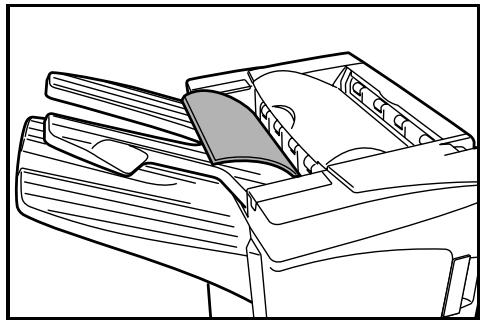

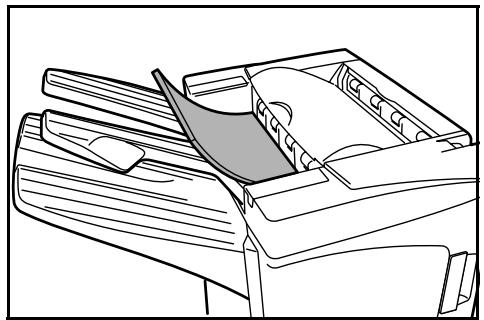

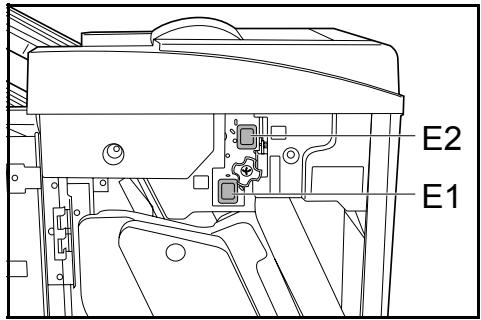

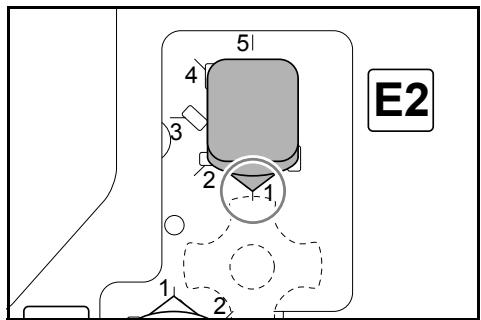

参考：用紙のカールにより、搬送部・内部トレイで紙 づまりが頻繁に発生することがあります。その場合も 次の手順で用紙のカールを調整してください。 用紙が下向きにカールしている場合 1 前カバーを開けてください。 2 加圧ローラ上調整つまみ E2 を「1」にしてくださ

い。操作方法は、257 ページの用紙が上向きにカー ルしている場合を参照してください。

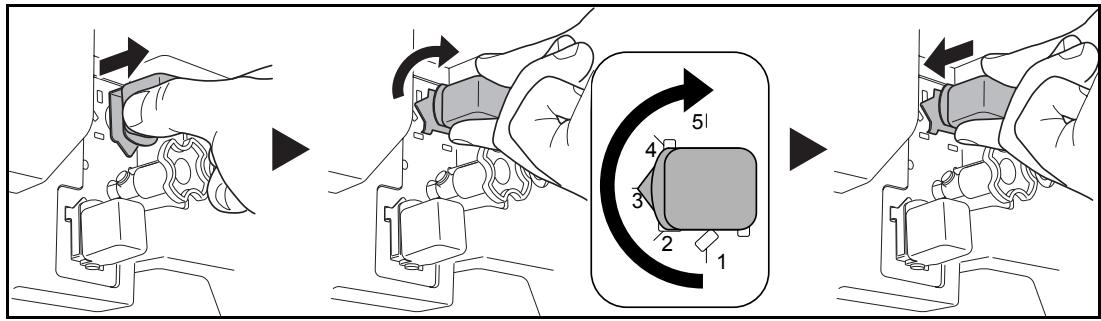

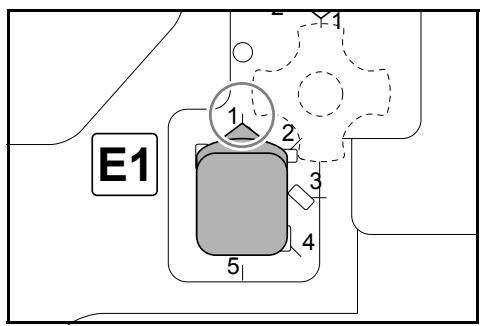

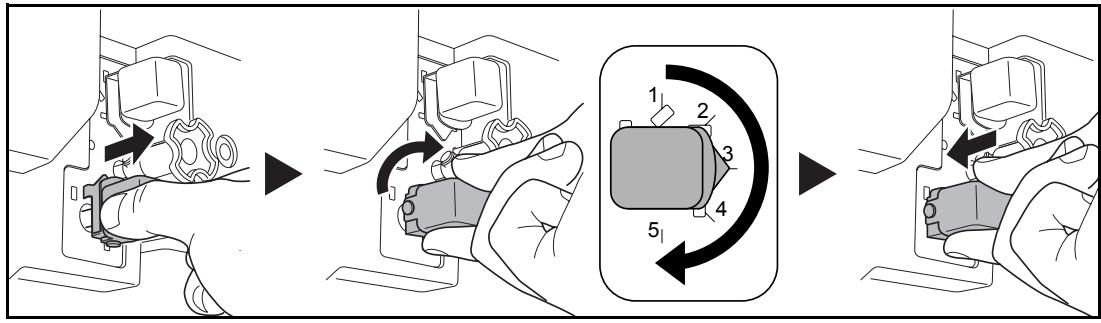

3 加圧ローラ下調整つまみ E1 を手前に引き、数字の 大きい方向に回してください。 カールの度合いが強い場合は「5」にしてくださ つまみを数字の位置に合わせると、つまみの突起 部がフレームの切り欠きに入り、つまみが固定さ

4 前カバーを閉じてください。 用紙が上向きにカールしている場合 1 前カバーを開けてください。

2 加圧ローラ下調整つまみ E1 を「1」にしてくださ い。操作方法は、256 ページの用紙が下向きにカー ルしている場合を参照してください。

3 加圧ローラ上調整つまみ E2 を手前に引き、数字の 大きい方向に回してください。 カールの度合いが強い場合は「5」にしてくださ つまみを数字の位置に合わせると、つまみの突起 部がフレームの切り欠きに入り、つまみが固定さ

複合機本体の操作部に、ステープルの針がつまったことを知らせる表示が出たときは、つまったステープル の針を取り除いてください。 ステープルカートリッジホルダー A つまったステープルの針を取り除くときは、次の手順で行ってください。 参考：オプションの中折りユニットで針づまりしたときは、261 ページ を参照してください。 複合機本体の操作部にイラストのような表示が出たと きは、ステープルカートリッジホルダー A で針づま

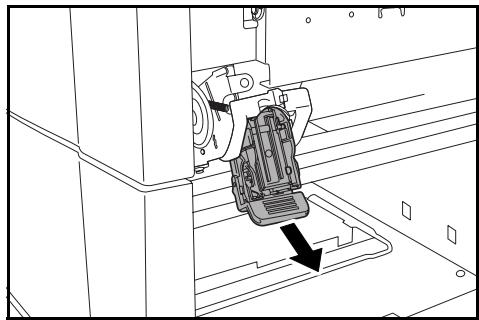

1 フィニッシャ解除レバーを押しながら、フィニッ シャを複合機本体から引き離してください。 2 右カバー D8 を開けてください。 3 ステープルカートリッジホルダーA を取り外してく

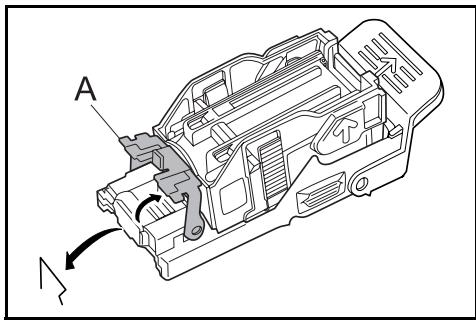

4 ステープルカートリッジホルダー A の、カバープ レート（A）を開いて、つまっている針を取り除い

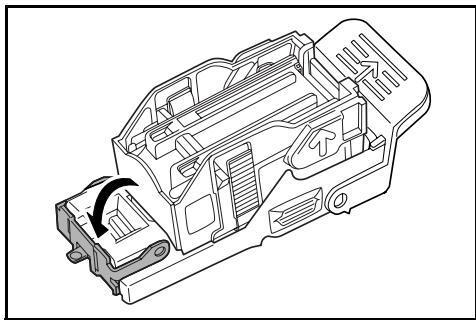

5 カバープレート（A）を元どおりに閉じてくださ

6 ステープルカートリッジホルダーを、ステープル ユニットの差し込み口に元どおり挿入してくださ い。完全に挿入されると、カチッとロックのかか

7 右カバー D8 を閉じ、フィニッシャを複合機本体に 元どおり装着してください。

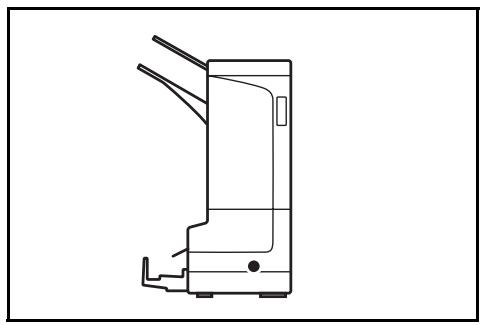

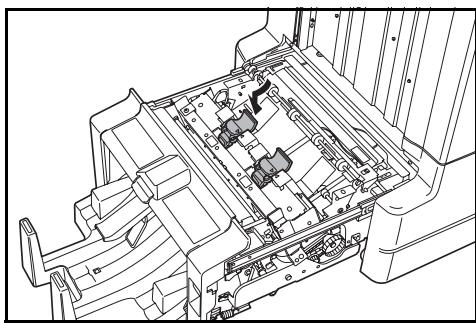

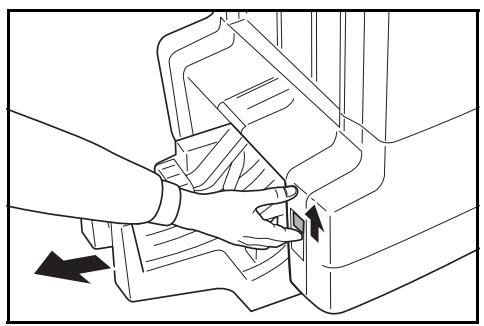

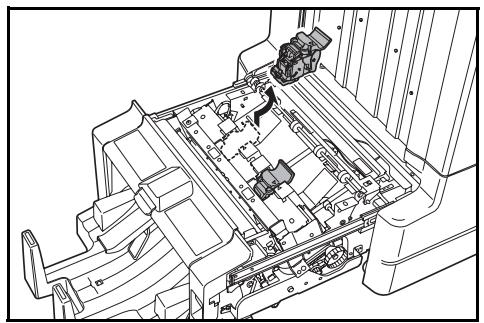

ステープルカートリッジホルダー B/C オプションの中折りユニットで、つまったステープルの針を取り除くときは、次の手順で行ってください。 複合機本体の操作部にイラストのような表示が出たと きは、ステープルカートリッジホルダー B または C で針づまりしています。 1 中折りユニット解除レバーを押して、中折りユ ニットを引き出してください。 2 ステープルカートリッジホルダーB または C を取り

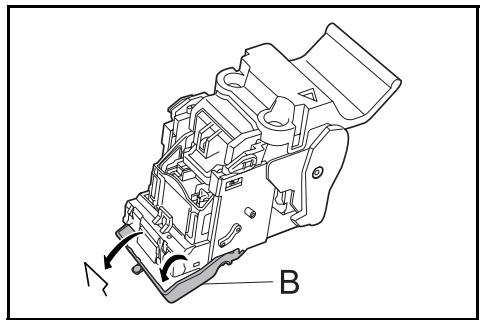

3 ステープルカートリッジホルダーのカバープレー ト（B）を開いて、つまっている針を取り除いてく

4 カバープレート（B）を元どおりに閉じてくださ

5 ステープルカートリッジホルダーを、ステープル ユニットの差し込み口に元どおり挿入してくださ 取り付けるときは、ステープルカートリッジホル ダーとステープルユニットの三角のマークを合わ せて取り付けてください。完全に挿入されると、 カチッとロックのかかる音がします。 6 中折りユニットを元どおり装着してください。

参考：機械仕様は、機械性能改善のために予告なく変更する場合があります。

トレイ A† A3、B4、Folio、11 × 17"、8 1/2 × 14"、 8K：1500 枚 A4、A4R、B5、11 × 8 1/2"、8 1/2 × 11"、 16K：3000 枚 トレイ B A3、B4、Folio、11 × 17"、8 1/2 × 14"、 12 × 18"、8K：100 枚 A4、A4R、B5、B5R、A5、A5R、B6R、A6R、 5 1/2 × 8 1/2"、11 × 8 1/2"、8 1/2 × 11"、 16KR：200 枚

トレイ C A4、A4R、B5、11 × 8 1/2"、8 1/2 × 11"、 16K：50 枚

A3、B4、Folio、11 × 17"、8 1/2 × 14"、 8K：30 枚 A4、A4R、B5、11 × 8 1/2"、8 1/2 × 11"、 16K：50 枚 サイズ混載ステープルモード：30 枚

90 g/m2 以下（91 g/m2 以上は表紙１枚のみ）

ステープル 2 ～ 4 枚綴じ：150 部 ステープル 5 ～ 10 枚綴じ時：100 部 ステープル 11 ～ 30 枚綴じ時：50 部 ステープル 31 ～ 50 枚綴じ時：3000 枚 ††

幅 687 mm × 奥行 573 mm × 高さ 1087 mm

トレイ Ａ には、約 17kg 以上の用紙を積載しないでください。故障の原因となります。 参考：約 17kg の用紙枚数 用紙（90 g/m2） Ａ4 サイズ Ａ3 サイズ 用紙（180 g/m2） Ａ4 サイズ Ａ3 サイズ 用紙（220 g/m2） Ａ4 サイズ Ａ3 サイズ 3000 枚 1500 枚 1500 枚 750 枚 1240 枚 620 枚 †† A4、A4R、B5、11 × 8 1/2"、8 1/2 × 11"、16K に限定されます。 DF-760、MT-720、BF-720、PH-5A、PH-5B、PH-5C 使用説明書

トレイ A A3、B4、A4、A4R、B5、Folio、11 × 17"、8 1/2 × 14"、 11 × 8 1/2"、8 1/2 × 11" トレイ B A3、B4、A4、A4R、B5、B5R、A5R、Folio、11 × 17"、 8 1/2 × 14"、11 × 8 1/2"、8 1/2 × 11"、5 1/2 × 8 1/2" 使用用紙の厚さ 45 ～ 220g/m2 メールボックス（オプション）

使用用紙の 60 ～ 105 g/m2：100 枚 106 ～ 163 g/m2：50 枚 60 ～ 105 g/m2：50 枚 106 ～ 163 g/m2：25 枚 A4、A4R、B5、B5R、A5R、 11 × 8 1/2”、8 1/2 × 11”、 5 1/2 × 8 1/2”、8K、16K、16KR A3、B4、Folio、11 x 17”、 8 1/2 × 14”

幅 510 mm × 奥行 400 mm × 高さ 470 mm

10 kg 以下 中折りユニット（オプション）

1 ～ 16 枚（1 枚時はステープルなし）

5 枚束以下：30 部 6 ～ 10 枚束：16 部 11 ～ 16 枚束：10 部

60 ～ 220 g/m2（91 g/m2 以上は表紙１枚のみ） DF-760、MT-720、BF-720、PH-5A、PH-5B、PH-5C 使用説明書 この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づくクラス B 情報 技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジ オやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。取 扱説明書に従って正しい取り扱いをして下さい。
