MANUALE UTENTE PH-5C KYOCERA

Si raccomanda di leggere la Guida alle funzioni prima di utilizzare quello prodotto. Una volta letta, conservarla vicino alla copiatrice o stampante per una rapida consulzione.

La presente guida spiega l'utilizzo della macchina come copiatrice. Fare riferimento alla Guida utente driver dettagliata per maggiori informazioni sull'utilizzo da un computer come stampante.

Informazioni sulla sicurezza 153
Componenti 157
Modalità di funzionamento 158
Manutenzione. 167
Risoluzione dei problemi 171
Specifiche 189

6 简体中文

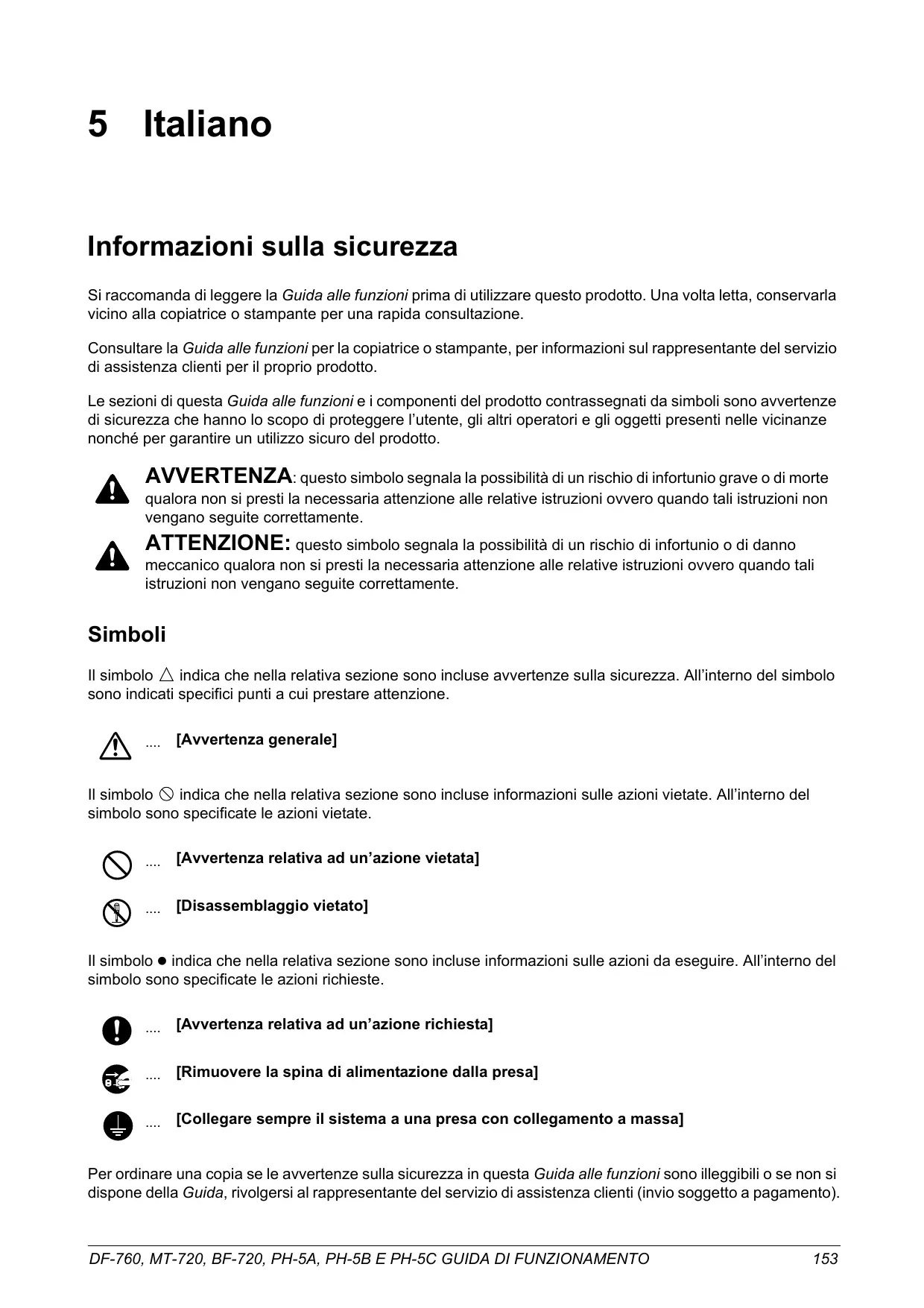

Informazioni sulla sicurezza

Si raccomanda di leggere la Guida alle funzioni prima di utilizzato quello prodotto. Una volta letta, conservarla vicino alla copiatrice o stampante per una rapida consulazione.

Consultare la Guida alle funzioni per la copiatrice o stampante, per informazioni sul rappresentante del servizio di assistenza clienti per il proprio prodotto.

Le sezioni di esta Guida alle funzioni e i componenti del prodotto contrassegnati da symboli sono avventenze di sicurezza che hanno lo scopo di proteggregate l'utente, gli altri operatori e gli oggetti presenti nelle vicinanze nonché per garantire un utilizzo sicuro del prodotto.

AVVERTENZA: quello significolo segnala la possibilità di un rischio di infortunio grave o di morte qualora non si presti la necessaria attenzione alle relative istruzioni ovvero quando tali istruzioni non vengano seguite correttamente.

ATTENZIONE: quello significolo segnala la possibilità di un rischio di infortunio o di danno meccanico qualora non si presti la necessaria attenzione alle relative istruzioni ovvero quando tali istruzioni non vengano seguite correttamente.

Simboli

Il symbolo indica che nella relativa sezione sono incluse avvertenze sulla sicurezza. All'interno del symbolo sono indicati specifici punti a cui prestare attenzione.

[Avverenza generale]

Il symbolo indica che nella relativa sezione sono incluse informazioni sulle azioni vietate. All'interno del symbolo sono specificate le azioni vietate.

[Avvertenza relativà ad un'azione vietata]

[Disassemblaggio vietato]

Il significato che nella relativa sezione sono incluse informazioni sulle azioni da eseguire. All'interno del significato sono specificate le azioni richieste.

[Avvertenza relativà ad un'azione richiesta]

[ Rimuovere la spina di alimentazione alla presa]

[Collegare sempre ilsystema a una presa con collegamento a massa]

Per ordinare una copia se le avventenze sulla sicurezza in questa Guida alle funzioni sono illeggibili o se non si dispone della Guida, rivolgersi al rappresentante del servizio di assistenza clienti (invio soggetto a pagamento).

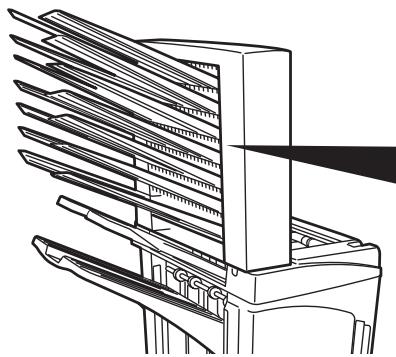

ETICHTETTDATTENZIONE

Le etichette di attenzione sono state applicate al finisher nei seguenti punti ai fini della sicurezza. PRESTARE ESTREMA ATTENZIONE per evitare incidenti, come ad esempio l'impigliamento del piede quando si sposta il finisher.

ETICHETTA 1

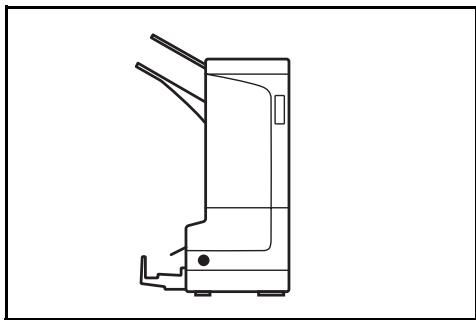

ATTENZIONE: la carta raggiunge la sezione di espulsione a velocità elevate. Non avvincare il viso alla sezione di espulsione con la macchina in funzione.

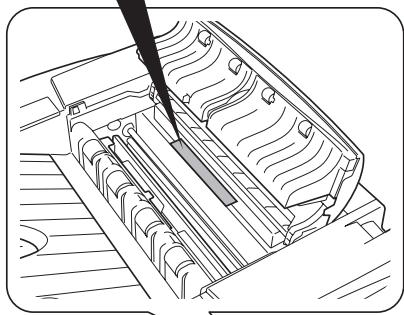

ETICHETTA 2

La parte interna di quest'area raggiunge temperature elevate. NON toccare quest'area perché sussiste il pericolo di ustioni.

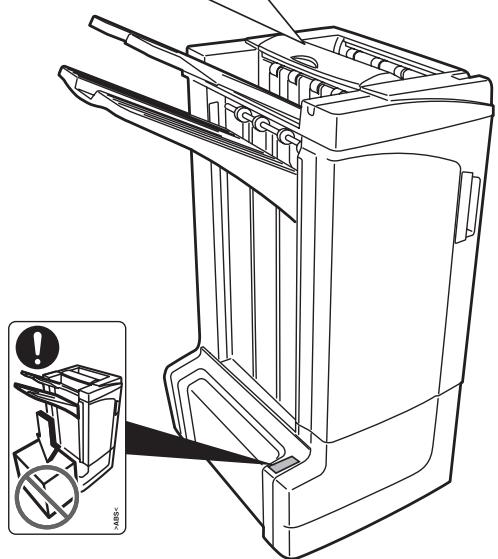

ETICHETTA 3

NON insere nessun oggetto sotto il vassoio A.

NOTA: NON RIMUOVERE QUESTE ETICHETTE.

PRECAUZIONI PER L'INSTALLAZIONE

Ambiente

ATTENZIONE

Non posizionare il prodotto su superfici o punti instabili e obliqui poiché potrebbe cadere o rovesciarsi. In tali eventualità l'operaore potrebbe ferirsi o il prodotto venire danneggiato.

Evitare punti vicino a radiatori, termosifoni o altre sorgenti di calore o punti vicino a materiali inflammabili, per evitare agli rischio di incendio.

Altre precauzioni

I requisiti per l'ambiente operativo sono i seguenti:

• Temperatura: da 0^ C a 35^ C ( 32^ F a 95^ F )
  Umidità: da 10% a 85%

Notare che le condizioni ambientali, come ad esempio la ventilazione, posso non influire sulle prestazioni. Devono essere evitati i seguenti luoghi:

i pressi di una finestra o esposizione alla luce diretta del sole
ambientisoggettiavibrazioni
- ambienti con variazioni drastiche di temperatura e umidità
- posizioni con esposizione diretta ad aria calda o fredda

Utilizzo delle buste di plastica

AVVERTENZA

Tenere le buste di plastica che si usano con il prodotto lontano alla portata dei bambini poiché la plastica aderendo al naso e alla bocca più provocare soffocamento.

PRECAUZIONI PER L'USO

Precauzioni per l'uso di questo prodotto

AVVERTENZA

NON posizionare oggetti metallici o contentori con acqua (vasi di fiori, tazze e casi via) sopra o vicino al prodotto per evitare che l'acqua filtri all'interno e provochi incendi o scosse elettriche.

NON danneggiare, rompere o cercare di riparare il cavo di alimentazione. NON posizionare oggetti pesanti sul cavo di alimentazione, non tirarlo, né piegarlo o produrre altri tipi di danni per evitare agli rischio di incendio o scosse elettriche.

NON tentare MAI di riparare o smontare quello prodotto o i loro componenti per evitare agli rischio di infortunio, incendio o scosse elettriche.

In caso di surriscaldamento del prodotto, emissione di fumo, presenza di uno strano odore o qualsiasi altra situazione anomala, ci cui sono essere pericolo di incendio o scosse elettriche. SPEGNERE

immediatamente l'interruttore principale di alimentazione (O) della copiatrice o stampante, e rimuovere

la spina del cavo di alimentazione alla presa di corrente. Quindi rivolgersi al proprio rappresentante del servizio di assistenza clienti.

Se all'interno del prodotto cadono oggetti potenzialmente dannosi (punti metallici, acqua, altri fluidi e casi via), SPEGNERE immediatamente l'interruttore di alimentazione (O) della copiatrice o stampante, rimuovere la spina del cavo di alimentazione dalla presa di corrente, e rivolgersi al proprio rappresentante del servizio di assistenza clienti. Se non si prendono quello precauzioni e si continua ad utilizzato quello prodotto, sussiste il rischio di incendio o scosse elettriche.

Rivolgersi SEMPRE al rappresentante del servizio di assistenza clienti per le operazioni di manutenzione e riparazione dei componenti interni.

ATTENZIONE

Per motivi di sicurezza, SPEGNERE SEMPRE l'interruttore principale di alimentazione (O) della copiatrice o stampante, e rimuovere la spina del cavo di alimentazione dalla presa di corrente, prima di eseguire la pulizia di quello prodotto.

NON toccare il vassoio di espulsione perché il prodotto è in funzione per evitare il rischio di lesionsi. La carta raggiunge la sezione di espulsione a velocità elevate. Non avvincare il viso alla sezione di espulsione con la macchina in funzione.

Se all'interno del prodotto si accumula polvere, questa potrebbe provocare un incendio o un problema analogo. Pertanto si consiglia di rivolgersi al rappresentante del servizio di assistenza clienti per informazioni sulla pulizia dei componenti interni. Questa operazione deve essere eseguita soprattutto all'approssimarsi di stagioni con elevato livello di umidità. Per informazioni sui costi di pulizia dei componenti interni del prodotto, rivolgersi al rappresentante del servizio di assistenza clienti.

Altre precauzioni

NON posizionare oggetti pesanti sul prodotto o causare altri danni alsystema.

Rivolgersi al proprio rappresentante del servizio di assistenza clienti per sollevare o spostare il prodotto.

Non toccare i componenti elettrici, quali connettori o schede dei circuiti di stampa per evitare che siano danneggiati dall'elettricità statica.

NON cercare di eseguire operazioni non illustrate in但这a Guida alle funzioni.

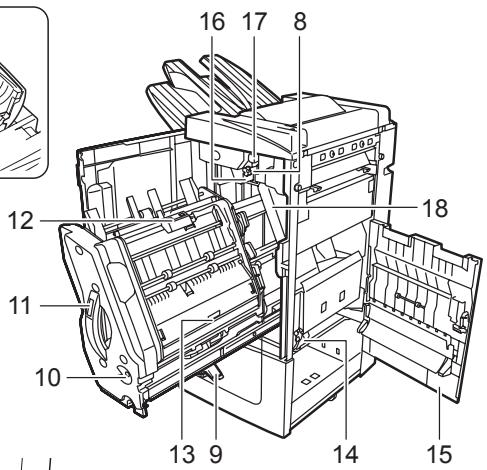

Componenti

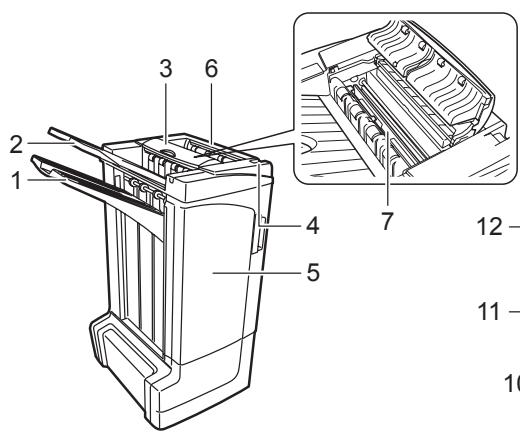

Finisher (corpo principale)

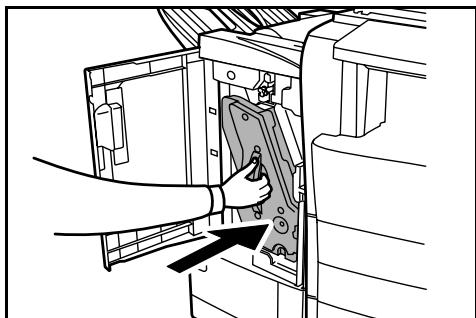

1 Vassoio A

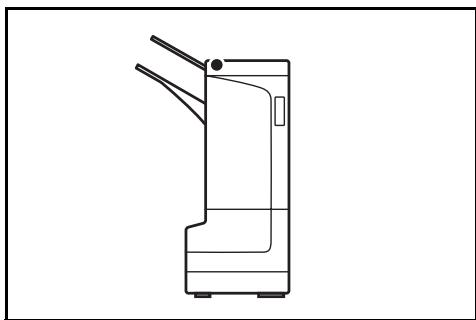

2 Vassoio B
3 Vassoio C
4 Leva di rilascio del finisher
5 Pannello anteriore
6 Pannello superiore
7 Lastra guida carta dell'unità di piegatura (D1)

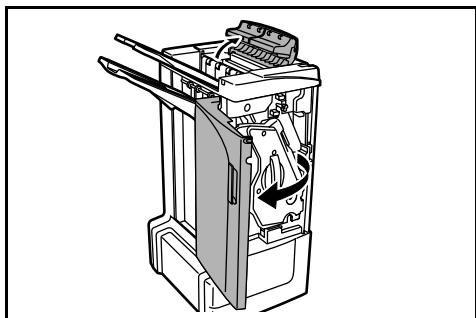

8 Manopola del nastro trasportatore (D2)
9 Supporto carta vassoio interno
10 Finestra di conferma del vassoio interno

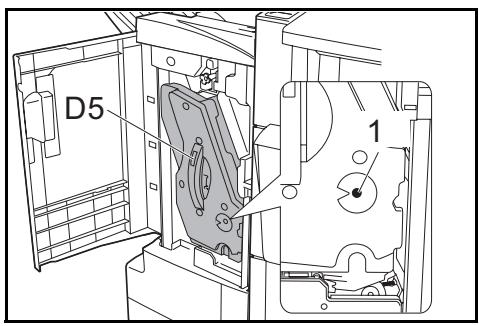

11 Vassoio interno (D5)
12 Pannello del vassoio interno (D6)
13 Pannello del vassoio interno (D7)

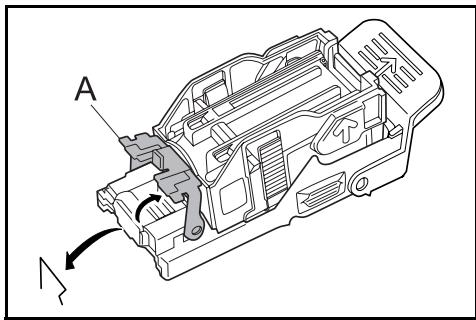

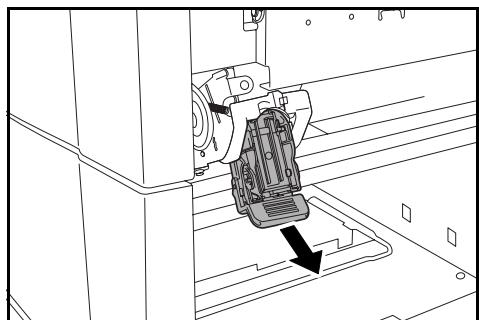

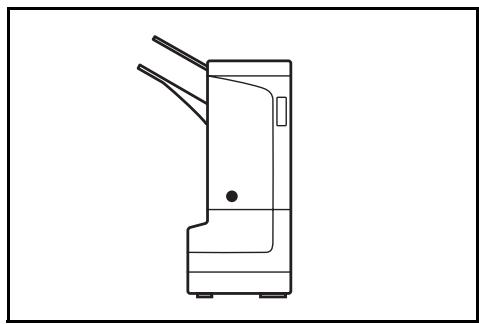

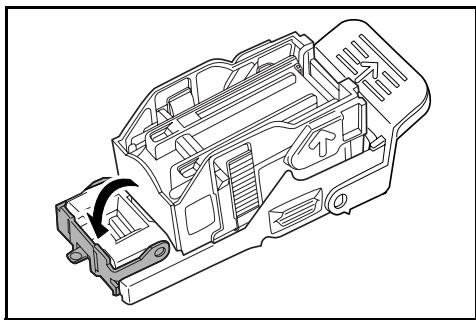

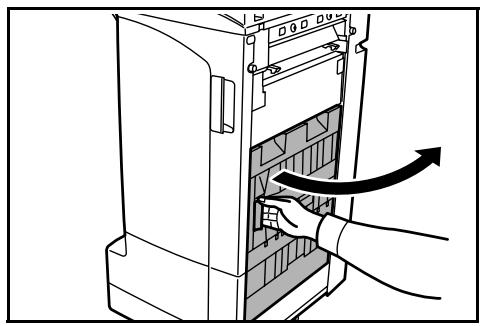

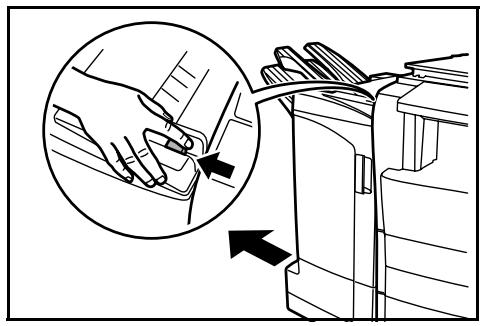

14 Contenitore della cartuccia pinzatrice A
15 Pannello destro (D8)

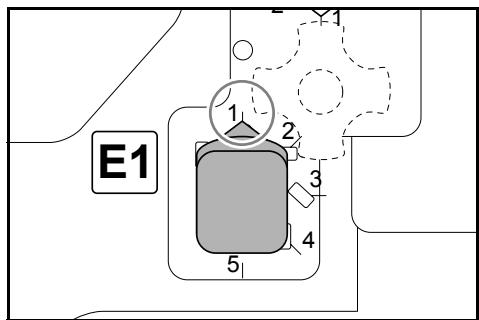

16 Manopola di regolazione inferiore del rullo di pressione (E1)

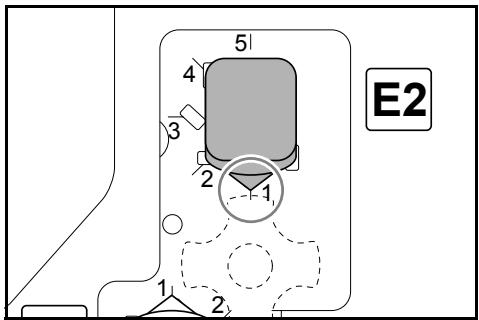

17 Manopola di regolazione superiore del rullo di pressione (E2)

Unità di perforazione (opzionale)

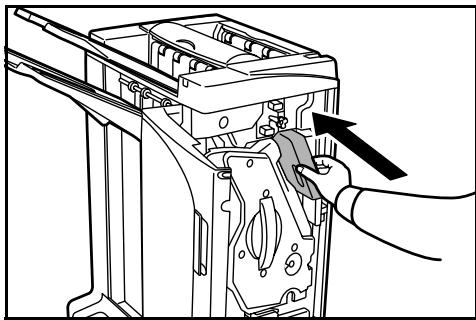

18 Contenitore degli scarti della perforatrice

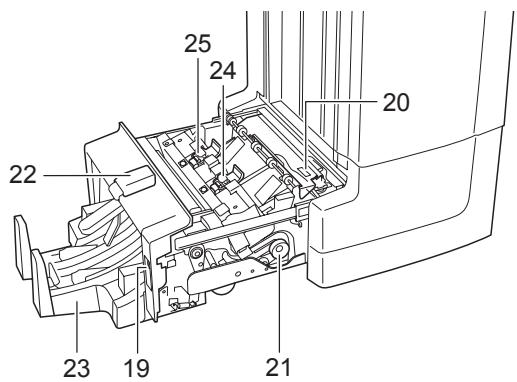

Unità di piegatura centrale (opzionale)

19 Leva di rilascio dell'unità di piegatura
20 Lastra guida carta dell'unità di piegatura (D9)
21 Manopola del nastro trasportatore dell'unità di piegatura (D10)
22 Pannello superiore dell'unità di piegatura
23 Vassoio di piegatura

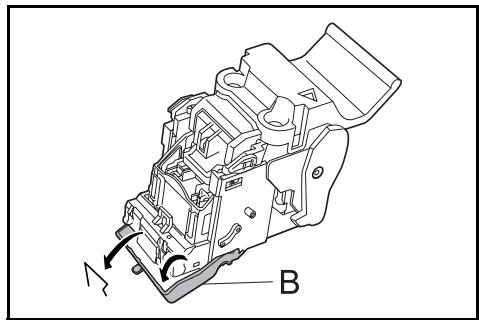

24 Contenitore della cartuccia perforatrice B
25 Contenitore della cartuccia perforatrice C

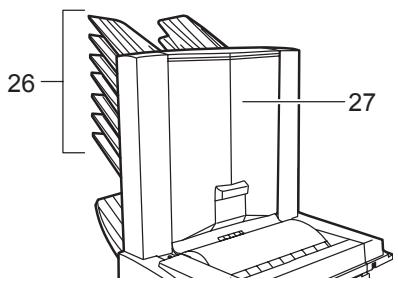

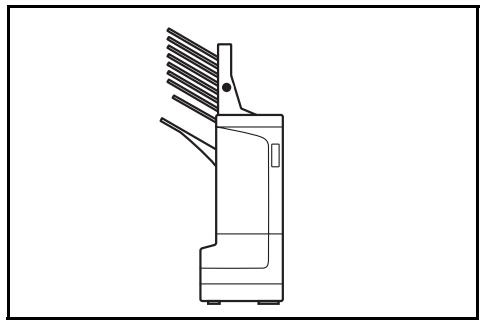

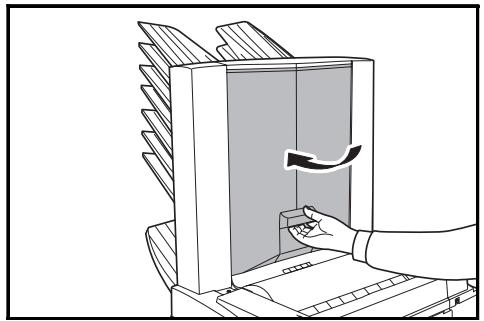

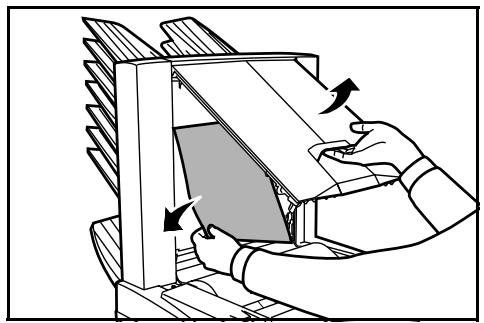

Mailbox (opzionale)

26 Vassoi 1-7
27 Pannello mailbox

Modalità di funzionamento

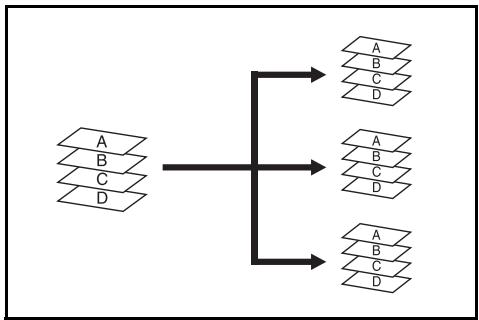

Modalità sort attivata

Fascicola copie di originali multipli in serie identiche.

In modalità sort attivata è possibile utilizzato i formati elencati di seguito.

A3,B4,A4,A4R,B5,Folio, 11× 17^ ,8 1 / 2× 14^ 812× 11^ ， 11× 8 1 / 2^ ,8Ke16K

1 Selezionare la modalità sort attivata dal pannello comandi della macchina.

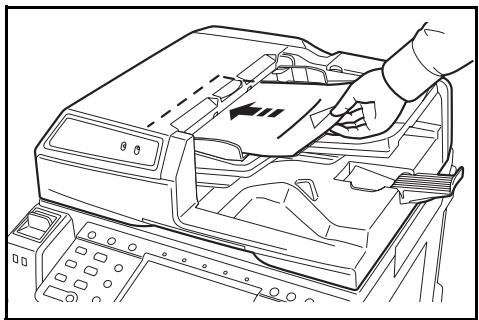

2 Caricare gli originali nell'alimentatore di documenti o un originale per volta sulla lastra di esposizione.

NOTA:fare riferimento alla Guida alle funzioni della macchina per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

3 Selezionare le autres funzioni richieste e premere Start.
4 Le copie vengono espulse sul vassoio specificato.

Se il vassoio di espulsione è il vassoio A, agli seri
può essere sfalsata rispetto alla precedente. Per
ulteriori dettagli consultare la Guida alle funzioni
della macchina.

ATTENZIONE: Non toccare il vassoio di espulsione nelle prodotto è in funzione per evitare il rischio di lesioni.

La macchina visualizza un messaggio una volta che i vassoi A, B e C hanno raggiunto la capacité massima. Se compare quello messaggio, è necessario rimuovere tutte le copie da ciascun vassoio.

NOTA: il numero massimo di copie che possono essere impilate nei vassoi A, B e C dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere a pagina 189.

5 Alla fine del lavoro, prelevare le copie.

Modalità sort disattivata

Raggruppa le copie di agli originale in pile separate.

In modalità sort disattivata è possible utilizzato i formati elencati di seguito.

A3, B4, A4, A4R, B5, B5R, A5, A5R, B6R, A6R, Folio, 11 × 17'' , 81/2 × 14'' , 81/2 × 11'' , 11 × 81/2'' , 51/2'' × 81/2'' , 8K, 16Ke 16KR
1 Selezionare modalità sort disattivata dal pannello comandi della macchina.

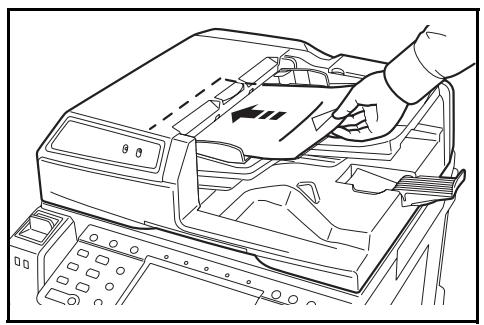

2 Caricare gli origini nell'alimentatore di documenti o un originale per volta sulla lastra di esposizione.

NOTA:fare riferimento alla Guida alle funzioni della macchina per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

3 Selezionare le autres funzioni richieste e premere Start.
4 Le copie vengono espulse sul vassoio specificato.

ATTENZIONE: Non toccare il vassoio di espulsione nelle prodotto è in funzione per evitare il rischio di lesioni.

Se il vassoio di espulsione è il vassoio A, agli volte po èssere sfalsata rispetto alla precedente. Per ulteriori dettagli consultare la Guida alle funzioni della macchina.

La macchina visualizza un messaggio una volta che i vassoi A, B e C hanno raggiunto la capacité massima. Se compare quello messaggio, è necessario rimuovere tutte le copie da ciascun vassoio.

NOTA: il numero massimo di copie che possono essere impilate nei vassoi A, B e C dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere a pagina 189.

5 Alla fine del lavoro, prelevare le copie.

Modalità pinzatura

Fascicola e pinza le singole seri di copie.

Le opzioni di pinzatura disponibili sono le seguenti:

Un punto in alto a sinistra
Un punto in alto a destra
Due puniti

NOTA: nella modalità pinzatura viene usato solo il vassoio A. Per le specifiche della pinzatrice,fare riferimento a pagina 189.

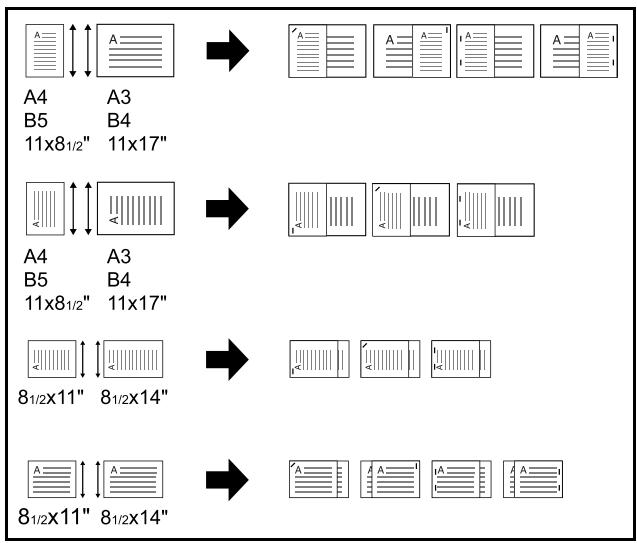

Selezione automatica modalità pinzatura

La modalità di pinzatura è disponibileanche se il formato della carta è diverso ma la larghezza è la stessa, come molto nelle seguenti combinazioni. La capacité della pinzatrice è di 30 fogli.

A3eA4
B4 e B5
11×17"e 11×81/2"
81/2×14"e81/2×11"

1 Selezionare modalità sort attivata sul pannello comandi della macchina.

2 Selezionare I'opzione di pinzatura desiderata.

NOTA: per ulteri di dettagli consultare la Guida alle funzioni della macchina.

3 Caricare gli originali nell'alimentatore di documenti o un originale per volta sulla lastra di esposizione.

NOTA:fare riferimento alla Guida alle funzioni della macchina per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

4 Selezionare le autre funzioni richieste e premere Start.
5 Le copie pinzate vengono espulse con la facciata rivolta verso il basso nel vassoio A.

ATTENZIONE: Non toccare il vassoio di espulsione nelle prodotto è in funzione per evitare il rischio di lesioni.

Se il vassoio A raggiunge la capacité massima, viene visualizzato un messaggio. In quello caso, per procedere è necessario rimuovere le copie dal vassoio A.

NOTA: il numero massimo di copie che sono essere impilate nel vassoio A dipende dal formato carta utilizzato per la copia. Per ulteri informazioni, vedere a pagina 189.

6 Alla fine del lavoro, prelevare le copie.

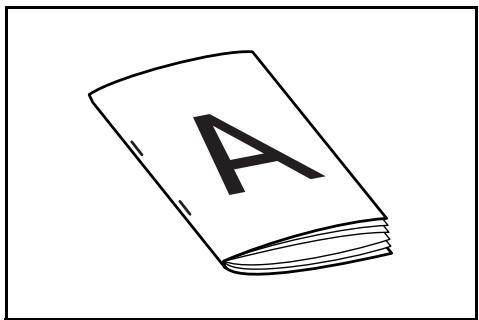

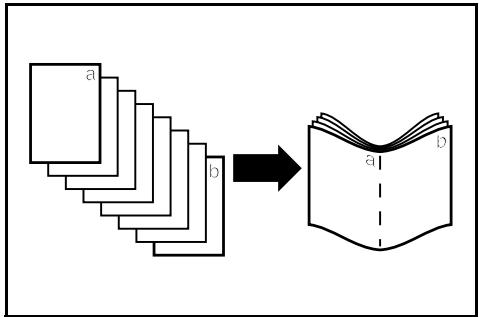

Modalità di pinzatura libretto

Con esta modalità le copie vengono pinzate in due punti al centro del foglio.

In modalità di pinzatura libretto è possible utilizzato i formati elencati di seguito.

A3,B4,A4R, 11× 17^ ，8 1 / 2× 14'' e 812× 11''

Capacità di pinzatura: da 2 a 16 fogli per fascicolo.

NOTA: per attivare la funzione di piegatura automatica è necessaria l'unità di piegatura centrale opzionale. Per la modalità di pinzatura libretto viene usato sostanto il vassoio piegatura.

Funzione Libretto (fogli originali): consente di stampare libretti fronte-retro con pagine prospicenti da originali fronte o fronte-retro. Si possono creare dei libretti, ad esempio delle riviste,iegandoli al centro.

Funzione Libretto (orginali prospicenti): copia gli originali in libretti costituiti da pagine prospienti fronteretro. Si possono creare dei libretti, ad esempio delle riviste, piegandoli al centro.

1 Selezionare la modalità pinzatura libretto dal pannello comandi della macchina.

NOTA: per ulteriori dettagli consultare la Guida alle funzioni della macchina.

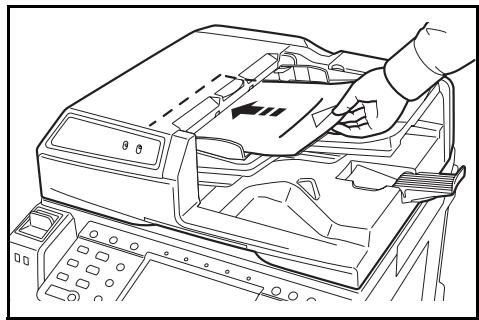

2 Caricare gli origini nell'alimentatore di documenti o un originale per volta sulla lastra di esposizione.

NOTA:fare riferimento alla Guida alle funzioni della macchina per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

Il numero massimo di fogli che possono essere pinzati insieme corrisponde a 16. Con但这a modalità è possibile caricare fino a 64 originali alla volta.

3 Selezionare le autres funzioni richieste e premere Start.

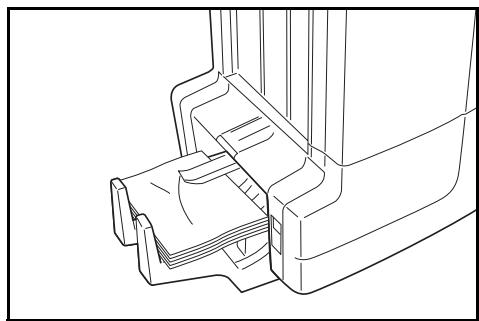

4 Le copie possono essere pinzate automaticamente ed espulse sul vassoio piegatura.

Quando si raggiunge la capacité massima di fogli, viene visualizzato un messaggio. In questo caso, per procedere è necessario vuotare il vassoio piegatura.

NOTA: per ulteriori informazioni, fare riferimento a Unità di piegatura centrale (opzionale) a pagna 190.

5 Alla fine del lavoro, prelevare le copie dal vassoio piegatura.

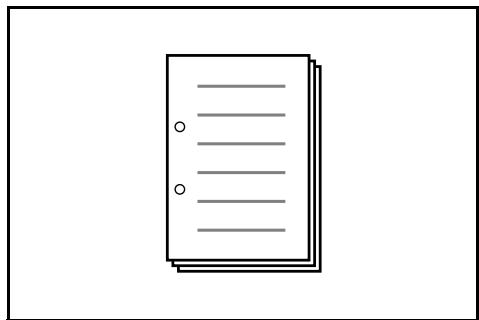

Modalità di perforazione

Questa modalità genera automaticamente copie perforate.

La modalità di perforazione è compatibile con la modalità sort attivata, pinzatura e modalità sort disattivata.

É consentito utiliser zare i formati carta seguenti:

Modelli in pollici

2 fori: 81 / 2 × 14", 81 / 2 × 11", 51 / 2 × 81 / 2", A3, B4, A4, A4R, B5, B5R, A5R e Folio
3 fori: 11 × 17" , 11 × 8 12 ", A3 e A4

Modelli metrici

2 fori: A3, B4, A4, A4R, B5, B5R, A5R, Folio, 81 / 2 × 14" 81/2 × 11 e 5 1/2 × 8 1/2
4 fori: A3, A4, 11 × 17 e 11 × 8 1/2"

Il peso delve essere compreso tra 45g / m^2 e 220g / m^2

NOTA: la perforazione richiede un'unità di perforazione opzionale. Nella modalità di perforazione non è possibile specificare il vassoio C come destinazione di uscita.

1 Selezionare la modalità di perforazione dal pannello comandi della macchina.

NOTA: per ulteriori dettagli consultare la Guida alle funzioni della macchina.

2 Caricare gli originali nell'alimentatore di documenti o un originale perolta sulla lastra di esposizione.

Verificare che l'orientamento degli originali corrisponda a quello selezionato per la modalità di perforazione sulla macchina.

NOTA:fare riferimento alla Guida alle funzioni della macchina per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

3 Selezionare le autres funzioni richieste e premere Start.
4 Le copie vengono perforate automaticamente ed espulse sul vassoio selezionato.

NOTA: poiché le copie vengono perforate singularmente, la posizione dei fori cui quere da foglio a foglio.

Alla fine del lavoro, prelevare le copie.

Modalità interruzione

1 Specificare le impostazioni della modalità interruzione dal pannello comandi della macchina.

NOTA: per ulteriori dettagli sulla modalità interruzione, consultare la Guida alle funzioni della macchina. Specificare il vassoio di uscita sulla macchina.

2 Prelevare gli eventuali originali e impostare l'originale da utilizzato per la modalità interruzione.
3 Impostare le funzioni della copiatrice desiderate e il vassoio di destinazione, quando premere Start. Ha inizio la procedura di copia e la carta viene espulsa sul vassoio selezionato.

Una volta completata la copia nella modalità interruzione, disattivare la modalità di copia interruzione alla macchina.

4 Riposizionare l'originale e premere Start. La copia del lavoro interrotto riprenderà.

Modalità Mailbox

La carta stampata sulla macchina può essere espulsa sull'unità mailbox opzionale. Questa funzione è utile quando la stampante viene condivisa tra più computer per consentire l'espulsione dei fogli su vassoi specifici per ciascun utente.

NOTA: il numero massimo di copie che possono essere impilate in agli vassoio dipende dal formato carta utilizzato per la copia. Per ulteri informazioni, vedere a pagina 190.

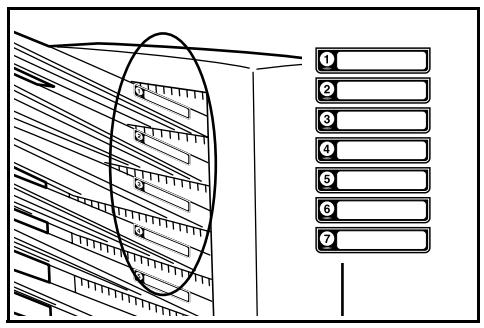

Preparazione per l'uso

Scrivere il nome dell'utente di agli vassoio sulle etichette fornite e applicare le etichette a lato di ciascun vassoio.

NOTA: applicare le etichette sul punto indicato nell'illustrazione. I vassoi su cui vanno applicate le etichette sono i numeroi 1, 2, 3, 4, 5, 6 e 7 partendo dall'alto.

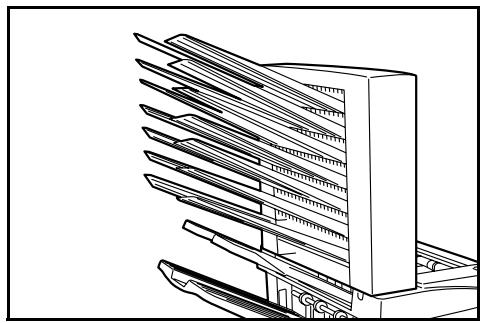

Configurazione dell'uscita mailbox

1 Usare il driver della stampante sul computer per selezionare un vassoio dell'unità mailbox compreso tra 1 e 7.
2 Selezionare il fornato carta, la pagina o le pagine da stampare e il numero di stampe richiesto.
3 Stampare il lavoro. Le stampe verranno espulse sul vassoio (Casella postale) selezionato.

ATTENZIONE: La carta raggiunge la sezione di espulsione a velocità elevate. Non avvincare il viso alla sezione di espulsione con la macchina in funzione.

4 Una volta completato il lavoro, prelevare tutte le stampe dal vassoio (Casella postale).

Configurazione dell'uscita mailbox

Per usare la macchina per selezionare il vassoio richiesto, fare riferimento alla Guida alle funzioni della macchina. Sulla macchina a colori, è possibile specificare il vassoio di uscita con le funzioni di copia e fax. Sulla macchina monocromatica, è possibile specificare il vassoio di uscita con le funzioni di copia, fax e stampante.

Manutenzione

Caricamento dei punti

Il finisher comprende il contentitore della cartuccia pinzatrice A.

L'unità di piegatura opzionale è dotata di due contentitori della cartuccia pinzatrice: B e C. La procedura per caricare i contentitori della cartuccia pinzatrice B e C è uguale a quella per il contentatore della cartuccia pinzatrice A.

Quando compare un messaggio che avverte che i punti sono esauriti, è necessario caricare i punti nella's apposto contentitore.

NOTA: Se l'unità pinzatrice esaurisce i punti, rivolgersi al proprio rappresentante del servizio di assistenza clienti oppure contattare la sede in cui è stato effettuato l'acquisto.

Caricamento del contentatore della cartuccia pinzatrice A

Per caricare i punti, attenersi alla seguente procedura.

NOTA: per informazioni su come caricare il contentitore della cartuccia pinzatrice B/C dell'unità di piegatura opzionale, fare riferimento a pagina 169.

1 Premendo la leva di rilascio del finisher, estrarre quest'ultimo alla macchina.

2 Aprire il pannello destro (D8).

3 Rimuovere il contentitore della cartuccia pinatatrice.

4 Rimuovere la cartuccia pinatrice vuota dal contentatore.

NOTA: la cartuccia pinatrice既可以 essere rimossa solo se non contiene punti.

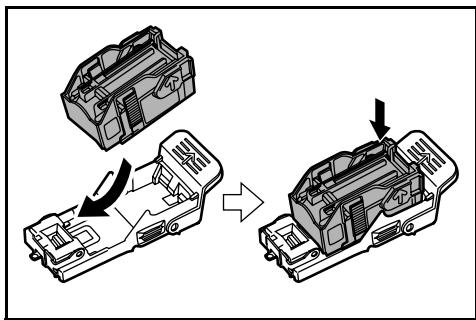

5 Inserire la nuova cartuccia pinatrice nel relativo contentitore.

6 Inserire nuovamente il contentatore nel suo alloggiamento. Quando il contentatore raggiunge la posizione corretta, si avverte un cig.

7 Chiudere il pannello destro (D8) e insere nuovamente il finisher nella posizione corretta all'interno della macchina.

Caricamento dei contentitori della cartuccia pinzatrice B/C (opzionale)

Per caricare i punti nell'unità di piegatura opzionale, atteneri alla segunte procedura.Seguire la stessa procedura per caricare i contentitori della cartuccia pinatrice B e C.

1 Premere la leva di rilascio dell'unità di piegatura ed estrarre l'unità.

2 Rimuovere il contentitore della cartuccia pinzatrice B o C.

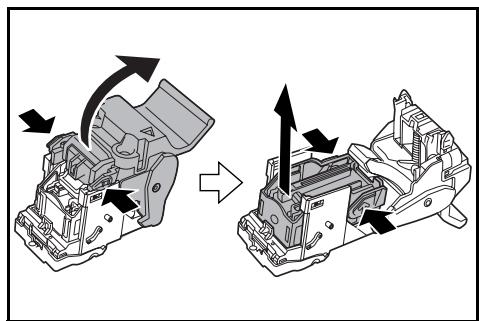

3 Aprire il dispositorio di arresto e rimuovere la cartuccia pinzatrice vuota.

NOTA: la cartuccia pinatatrice può essere rimossa solo se non contiene punti.

4 Inserire la nuova cartuccia pinatrice nel relative contentitore e chiudere il dispositivo di arresto.

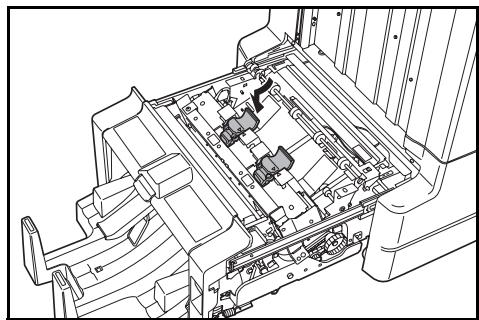

5 Inserire nuovamente il contentatore nel suo alloggiamo.

Durante il reinserimento, allineare i triangoli di contrassegno sul contentatore della cartuccia pinzatrice e sull'unità pinzatrice. Quando il contentitore raggiunge la posizione corretta, si avverte un cig.

6 Riportare l'unità di piegatura nella posizione corretta.

Svuotamento del contentatore degli scarti della perforatrice

Se sul pannello comandi della macchina viene visualizzato un messaggio che indica che il contentatore degli scarti della perforatrice è pieno, assicurarsi di svuotare gli scarti presenti nel relativo contentatore.

Durante esta procedura, lasciare l'interruttore principale della macchina in posizione di ACCESO ( | ).

1 Aprire il pannello anteriore.

2 Afferrare la maniglia del contentatore degli scarti della perforatrice ed estrarlo dal finisher.

NOTA: assicurarsi di non lasciare cadere gli scarti della perforatrice durante lo svuotamento del contentatore.

3 Liberarsi degli scarti della perforatrice in modo appropriato.

4 Reinserire il contentitore degli scarti della perforatrice. Allineare il contentatore con le guid del finisher.

5 Chiudere il pannello anteriore.

Risoluzione dei problemi

Carta

Se i fogli in uscita non sono piani o sono impilati in modo non uniforme, rovesciare la carta nel cassetto e ricaricarla. Se le copie sono arricciate, fare riferimento alla sezione Copie arricciate a pagna 182.

Se si verifica un inceppamento carta, accertarsi che la guida laterale del cassetto sia regolata in base al formato della carta.

Eliminazione degli inceppamenti carta

In presenza di un inceppamento carta, l'operazione di copia si interrompe e il pannello comandi della macchina visualizzza un messaggio che indica la presenza dell'inceppamento.

NOTA: Durante la procedura di eliminazione degli inceppamenti, lasciare l'interruttore principale in posizione di ACCESO ( | ). Il pannello comandi della macchina tornerà alla visualizzazione precedente all'inceppamento una volta che quest'ultimo è stato eliminato.

Sezione di raccordo

Se sul pannello comandi della macchina compare但这a illustrazione, significica che si è verificato un inceppamento nella sezione di raccordo tra il finisher e la macchina.

1 Premendo la leva di rilascio del finisher, estrre quest'ultimo alla macchina.

2 Rimuovere la carta inceppata.

3 Aprire il vassoio C e il pannello anteriore.

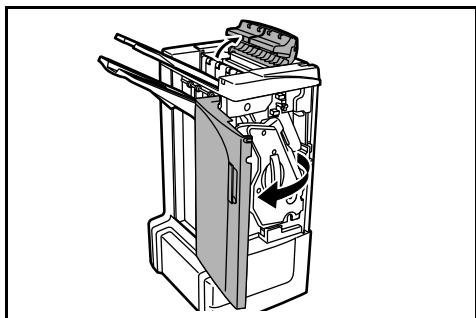

4 Ruotare la manopola del nastro trasportatore (D2) versuso sinistra in modo che la carta venga spostata in un punto in cui è più facile afferrarla.

5 Chiudere il vassoio C e il pannello anteriore e insereire nuovamente il finisher nella posizione corretta all'interno della macchina.

Vassoio A

Se sul pannello comandi della macchina compare但这a illustrazione, significica che si è verificato un inceppamento nella sezione di trasporto verso il vassoio A.

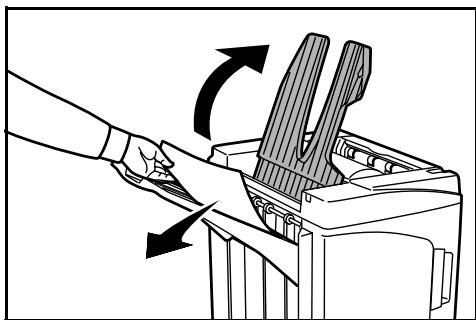

1 Sollevare e après il vassoio B e rimuovere la carta inceppata.

2 Aprire il pannello anteriore.

3 Estrarre il vassoio interno (D5).

4 Aprire il pannello del vassoio interno (D6).

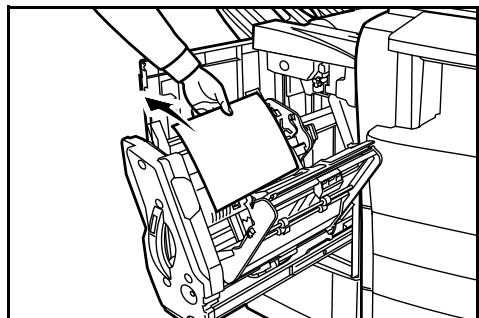

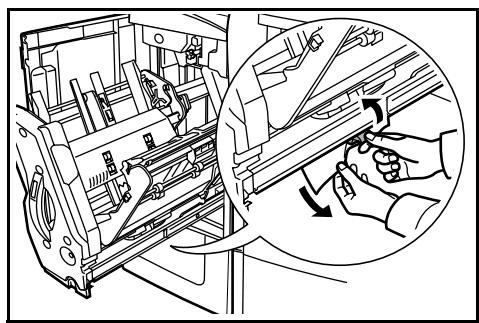

5 Rimuovere la carta inceppata.

NOTA: se la carta si inceppa al fondo del vassoio e risulta difficile da rimuovere, sollevare il supporto del vassoio interno e rimuovere la carta inceppata dal lato inferiore del vassoio.

6 Chiudere il pannello del vassoio interno (D6).

ATTENZIONE: chiudere in modo sicuro il pannello del vassoio interno (D6) fino allo scatto del magnete.

7 Inserire nuovamente il vassoio interno (D5) nel finisher e chiudere il pannello anteriore.

Vassoio B

Se sul pannello comandi della macchina compare但这a illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto verso il vassoio B.

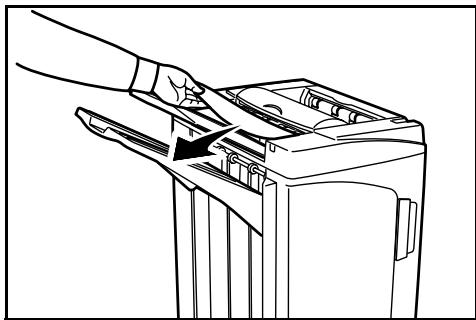

1 Rimuovere la carta inceppata alla sezione di espulsione.

2 Aprire il vassoio C.

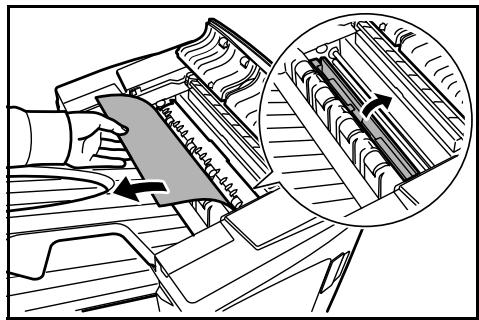

3 Apriere la lastra guida della carta dell'unità di piegatura (D1) e rimuovere la carta inceppata.

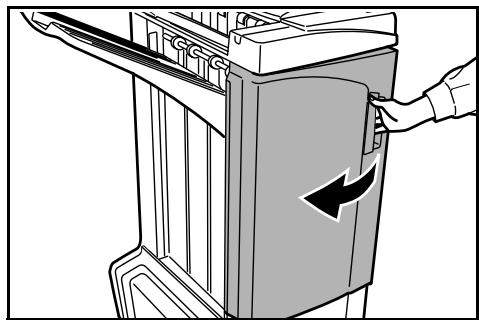

4 Aprire il pannello anteriore.

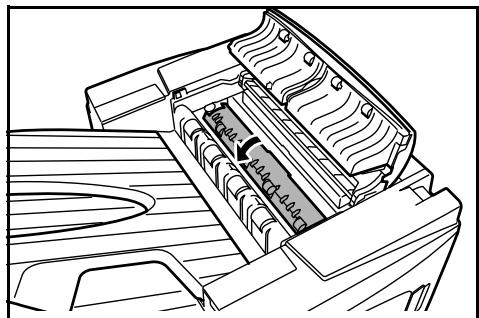

5 Ruotare la manopola del nastro trasportatore (D2) versuso sinistra in modo che la carta venga spostata in un punto in cui è più facile afferrarla.

6 Chiudere la lastra guida della carta dell'unità di piegatura (D1).

NOTA: assicurarsi di chiudere la lastra guida della carta dell'unità di piegatura (D1). La mancata osservanza di但这a precauzione, causera l'inceppamento della carta.

7 Chiudere il vassoio C e il pannello anteriore.

Vassoio C

Se sul pannello comandi della macchina compare但这a illustrazione, significica che si è verificato un inceppamento nella sezione di trasporto verso il vassoio C.

1 Premendo la leva di rilascio del finisher, estrarre quest'ultimo alla macchina.

2 Aprire il pannello superiore ed eliminare la carta inceppata.

3 Chiudere il pannello superiore e insertire nuovamente il finisher nella posizione corretta all'interno della macchina.

Nastro trasportatore / vassoio interno

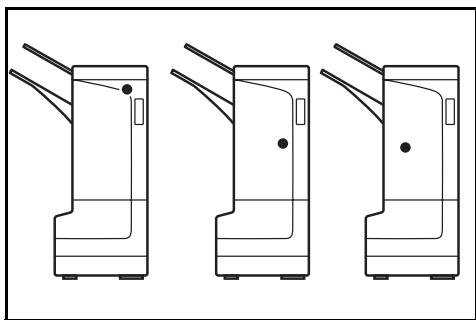

Se sul pannello comandi della macchina compare但这a illustrazione, significica che si è verificato un inceppamento alla sezione di trasporto verso il vassoio interno.

NOTA: se si verificano frequenti inceppamenti nel nastro trasportatore o nel vassoio interno, significica che la carta potrebbe essere eccessivamente arricciata. Per regolare l'arricciatura delle pagine in uscita,fare riferimento a pagina 182.

1 Aprire il vassoio C e il pannello anteriore.

2 Ruotare la manopola del nastro trasportatore (D2) versuso sinistra in modo che la carta venga spostata in un punto in cui è più facile afferrarla.

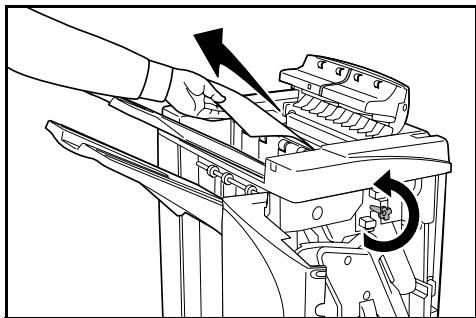

3 Per rimuovere la carta inceppata, attenersi al punto 3 e successivi a pagina 173.

Mailbox (opzionale)

Se sul pannello comandi della macchina compare但这a illustrazione, significa che si è verificato un inceppamento nell'unità mailbox.

1 Aprière il pannello mailbox e rimuovere la carta inceppata.

2 Chiudere il pannello mailbox.

Unità di piegatura centrale (opzionale)

Sezione di trasporto

Se sul pannello comandi della macchina compare但这a illustrazione, significica che si è verificato un inceppamento nella sezione di trasporto dell'unità di piegatura centrale.

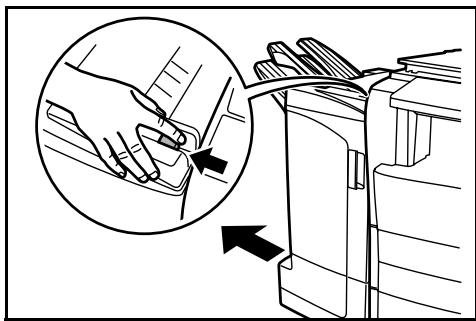

1 Premendo la leva di rilascio del finisher, estrarre quest'sultimate alla macchina.

2 Aprire il pannello destro (D8) ed eliminare la carta inceppata.

Se non viene rilevato alcun inceggamento nel pannello destro (D8), passare al punto successivo.

3 Chiudere il pannello destro (D8) e insertire nuovamente il finisher nella posizione corretta all'interno della macchina.

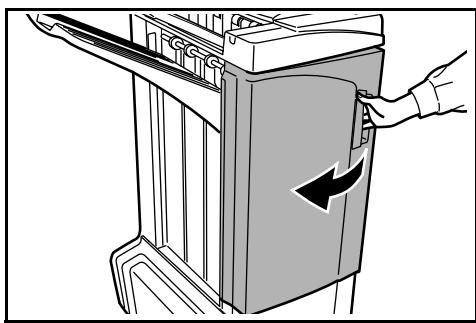

4 Aprire il pannello anteriore.

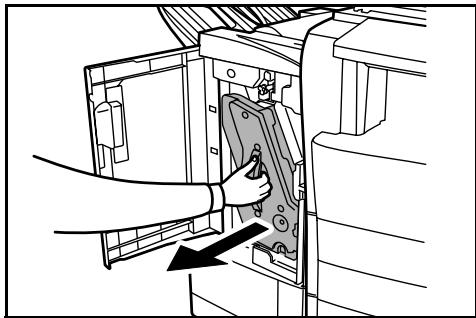

5 Estrarre il vassoio interno (D5).

6 Aprire il pannello del vassoio interno (D6).

7 Rimuovere la carta inceppata.

NOTA: se la carta si inceppa al fondo del vassoio e risulta dificile da rimuovere, sollevare il supporto del vassoio interno e rimuovere la carta inceppata dal lato inferiore del vassoio.

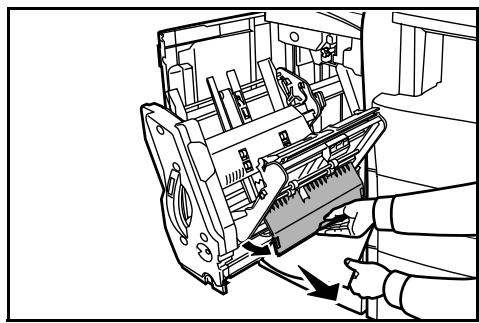

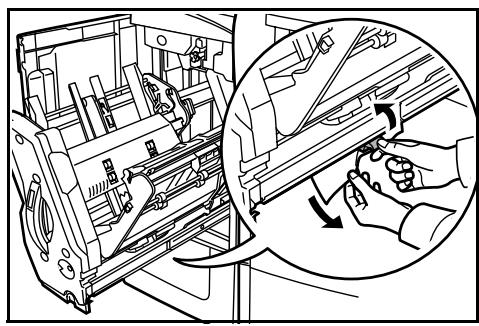

8 Aprire il pannello del vassoio interno (D7) ed eliminare la carta inceppata.

9 Chiudere il pannello del vassoio interno (D6) e il pannello del vassoio interno (D7).

NOTA: chiudere in modo sicuro il pannello del vassoio interno (D6) sino allo scatto del magnete.

10 Inserire nuovamente il vassoio interno (D5) nel finisher e chiudere il pannello anteriore.

Sezione di espulsione

Se sul pannello comandi della macchina compare但这a illustrazione, significa che si è verificato un inceppamento nella sezione di espulsione dell'unità di piegatura centrale.

1 Premere la leva di rilascio dell'unità di piegatura ed estrarre l'unità.

2 Ruotare verso destra la manopola del nastro trasportatore dell'unità di piegatura (D10) in modo che la carta venga spostata in un punto in cui è più facile afferrarla, quando rimuoverla.

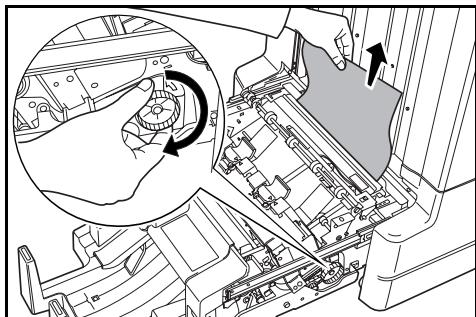

3 Aprière la lastra guida della carta dell'unità di piegatura (D9) ed eliminare l'inceppamento.

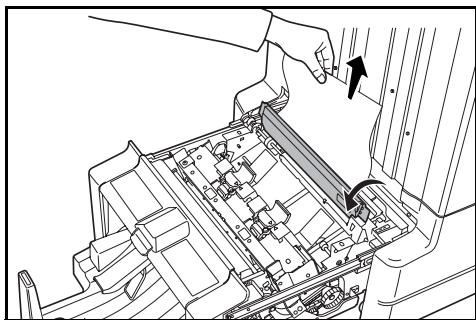

4 Apriere il pannello superiore dell'unità di piegatura e ruotare la manopola del nastro trasportatore dell'unità di piegatura (D10) in modo che la carta venga spostata in un punto in cui è più facile afferrarla.

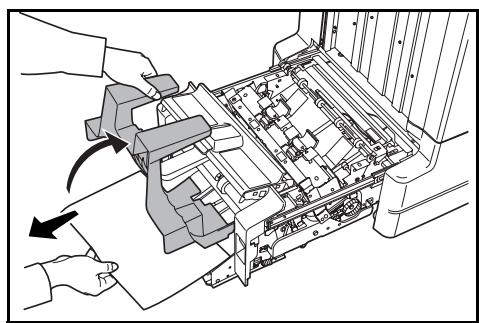

5 Sollevare e aprire il vassoio dell'unità di piegatura ed eliminare la carta inceppata.

6 Chiudere i vasso i e i pannelli aperti e riportare l'unità di piegatura nella posizione originale.

Precauzioni da adottare quando si estrae il vassoio interno

Se si disattiva l'alimentazione o si après accidentalmente il pannello anteriore durante il funzionamento del finisher e la finestra di confirma del vassoio interno (1) diventa rossa, il vassoio interno (D5) viene bloccato automaticamente e non può essere estratto.

Ripristinare l'alimentazione di rete qualora fosse stata disattivata. Chiudere il pannello anteriore qualora fosse aperto. Successivement la finestra di conferma del vassoio interno (1) diventa nera e il blocco del vassoio interno (D5) viene rilasciato.

Prima di estrarre il vassoio interno (D5), accertarsi che la finestra di conferma del vassoio interno (1) sia di colore nero.

Copie arricciate

Se le copie espulse sono arricciate, regolare con la manopola di regolazione inferiore del rullo di pressione (E1) e la manopola di regolazione superiore del rullo di pressione (E2).

NOTA: la carta arricciata può causare frequenti inceppamenti nel nastro trasportatore e nei vassoi interni. In quello caso, atteneri alla segunte procedura per regolare l'arricciatura della carta.

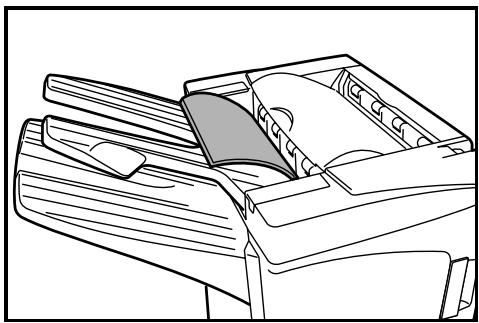

Carta arricciata versus il basso

1 Aprire il pannello anteriore.

2 Impostare la manopola di regolazione superiore del rullo di pressione (E2) su '1'. Per il metodo di funzionamento, videere Carta arricciata verso l'alto a pagina 183.

3 Tirare la manopola di regolazione inferiore del rullo di pressione (E1) versuso l'esterno e ruotare verso un numero superiore.

Se la carta è notevolmente arricciata, ruotare la manopola a '5'.

Allineare la manopola con un numero per bloccare la manopola impostandone le sporgenze nell'area di ritaglio.

4 Chiudere il pannello anteriore.

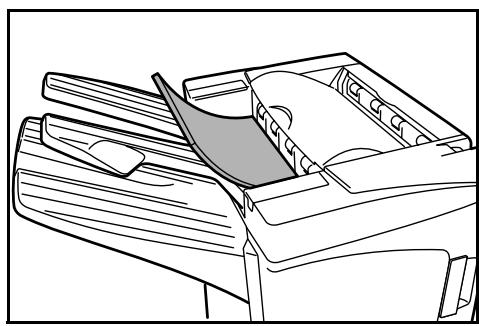

Carta arricciata versusl alto

1 Aprire il pannello anteriore.
2 Impostare la manopola di regolazione inferiore del rullo di pressione (E1) su '1'. Per il metodo di funzionamento, vedere Carta arricciata verso il basso a pagina 182.

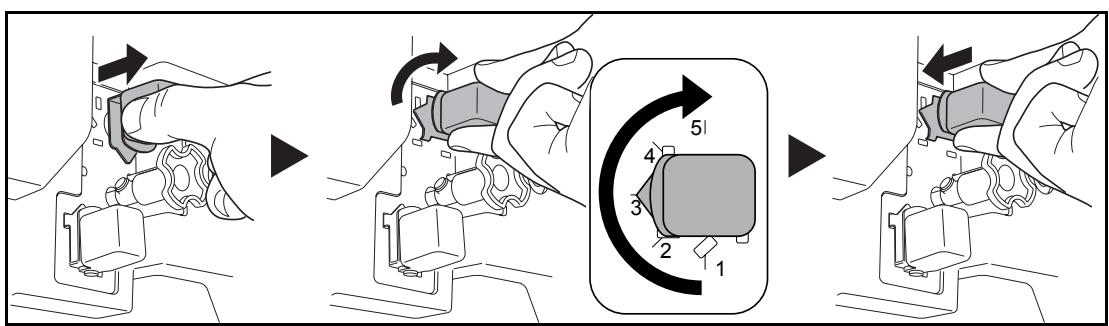

3 Tirare la manopola di regolazione superiore del rullo di pressione (E2) versuso l'esterno e ruotare verso un numero superiore.

Se la carta è notevolmente arricciata, ruotare la manopola a '5'.

Allineare la manopola con un numero per bloccare la manopola impostandone le sporgenze nell'area di ritaglio.

4 Chiudere il pannello anteriore.

Eliminazione di un incappamento della pinzatrice

Se sul pannello comandi della macchina compare un messaggio che indica un inceppamento della pinzatrice, rimuovere i punti inceppati.

Contenitore della cartuccia pinzatrice A

Per rimuovere i punti inceppati, attenersi alla seguente procedura.

NOTA: per informazioni su come eliminare gli inceppamenti della pinzatrice nella unità di piegatura opzionale, fare riferimento a pagna 187.

Se sul pannello comandi della macchina compare但这a illustrazione, significica che si è verificato un inceppamento nel contentitore della cartuccia pinzatrice A.

1 Premendo la leva di rilascio del finisher, estrre quest'ultimo alla macchina.

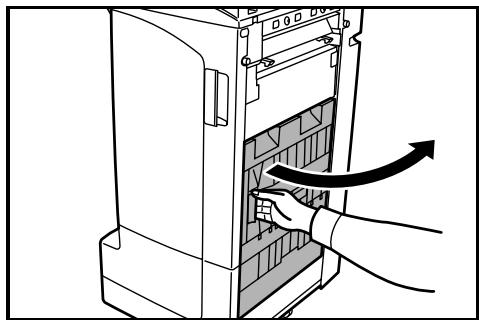

2 Aprire il pannello destro (D8).

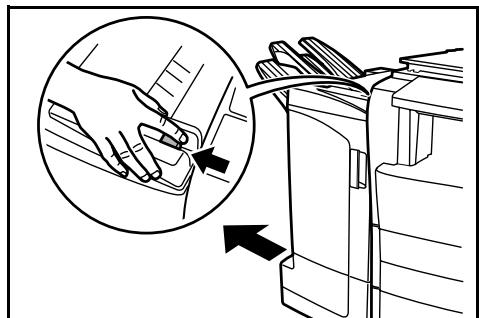

3 Inserire nuovamente il contentatore A nel suo alloggiamento.

4 Aprire la piastra del pannello (A) del contentitore della cartuccia pinatrice A e rimuovere i punti inceppati.

5 Chiudere la piastra del pannello (A) del contentatore della cartuccia pinatrice nella posizione originale.

6 Inserire nuovamente il contentatore nel suo alloggiamento. Quando il contentatore raggiunge la posizione corretta, si avverte un clic.

7 Chiudere il pannello destro (D8) e insertire nuovamente il finisher nella posizione corretta all'interno della macchina.

Contenitore della cartuccia pinatatrice B/C

Per rimuovere i punti inceppati dall'unità di piegatura opzionale, attenersi alla segunte procedura.

Se sul pannello comandi della macchina compare但这a illustrazione, significica che si è verificato un inceppamento nel contentatore della cartuccia pinzatrice B o C.

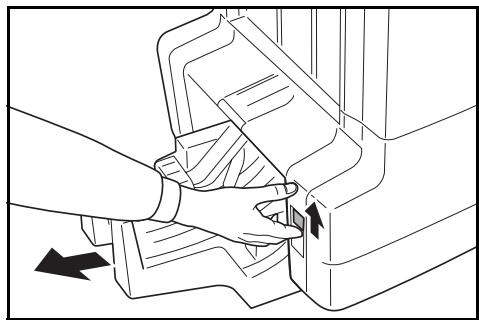

1 Premere la leva di rilascio dell'unità di piegatura ed estrarre l'unità.

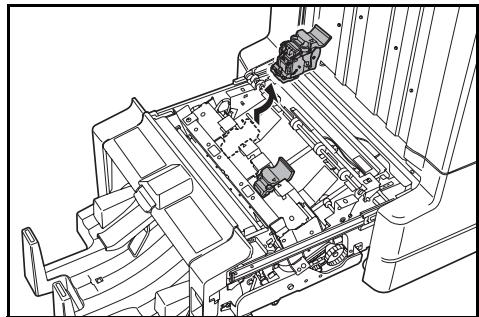

2 Rimuovere il contentatore della cartuccia pinatatrice B o C.

3 Apriere la piastra del pannello (B) del contentitore della cartuccia pinatrice e rimuovere i punti inceppati.

4 Chiudere la piastra del pannello (B) del contentatore della cartuccia pinatrice nella posizione originale.

5 Inserire nuovamente il contentatore nel suo alloggiamento.

Durante il reinserimento, allineare i triangoli di contrassegno sul contentatore della cartuccia pinzatrice e sull'unità pinzatrice. Quando il contentatore raggiunge la posizione corretta, si avverte un clic.

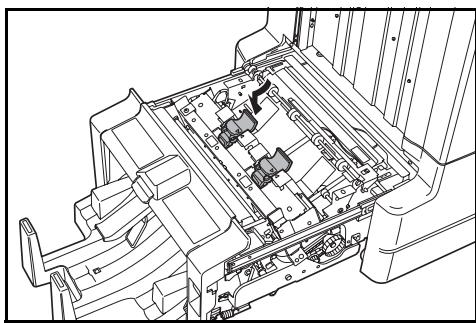

6 Riportare l'unità di piegatura nella posizione corretta.

Specifiche

NOTA: le specifiche sono soggette a modifica alla preavviso.

Elemento	Descrizione
Tipo	Modello a pavimento
Numero di vassoi	3
Capacità vassoi	Vassoio A†	A3, B4, Folio,11 × 17", 8 1/2 × 14", 8K: 1500 fogli
		A4, A4R, B5, 11 × 8 1/2", 8 1/2 × 11", 16K: 3000 fogli
	Vassoio B	A3, B4, Folio,11 × 17", 8 1/2 × 14", 8K: 100 fogli
		A4, A4R, B5, B5R, A5, A5R, B6R, A6R, 5 1/2 × 8 1/2", 11 × 8 1/2", 8 1/2 × 11", 16KR: 200 fogli
	Vassoio C	A4, A4R, B5, 11 × 8 1/2", 8 1/2 × 11", 16K: 50 fogli
	Peso carta	60 - 220g/m2
Unità pinzatrice	Capacità di pinzatura	A3, B4, Folio, 11 × 17", 8 1/2 × 14", 8K: 30 fogli
		A4, A4R, B5, 11 × 8 1/2", 8 1/2 × 11", 16K: 50 fogli
		Selezione automatica modalità pinzatura: 30 fogli
	Peso	max. 90 g/m2 (1 copertina solo per min. 91 g/m2)
	Capacità vassoi	Pinzatura 2 - 4 fogli: 150 serie
		Pinzatura 5 - 10 fogli: 100 serie
		Pinzatura 11 - 30 fogli: 50 serie
		Pinzatura 31 - 50 fogli: 3000 fogli††
Dimensioni (L × P × A)	687 mm × 573 mm × 1087 mm27 31/64" × 22 59/64" × 42 13/16"
Peso	Circa 55 kg / circa 121 libbre

† Non caricare carta di peso circa 17 kg o superiore nel vassoio A, poiché in quello modo si causerà il malfunzionamento della macchina.

NOTA:Numero di fogli equivalenti a circa 17kg

Peso carta (90g / m^2) A4: 3000 fogli

A3: 1500 fogli

Peso carta (180g / m^2) A4: 1500 fogli

A3: 750 fogli

Peso carta (220g / m^2) A4: 1240 fogli

A3: 620 fogli

†† Limitatamente a A4, A4R, B5, 11 × 8 1/2", 8 1/2 × 11" e 16K.

Unità di perforazione (opzionale)

Elemento	Descrizione
Formato carta	Vassoio A	A3, B4, A4, A4R, B5, Folio, 11 × 17", 8 1/2 × 14", 11 × 8 1/2", 8 1/2 × 11"
	Vassoio B	A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 × 17", 8 1/2 × 14", 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2"
	Peso carta	45 - 220g/m2

Mailbox (opzionale)

Elemento	Descrizione
Numero di vassoi	7
Formato carta	A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 × 17", 8 1/2 × 14", 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2", 8K, 16K, 16KR
Capacità massima per impilatura	Peso carta	60-105 g/m2: 100 fogli 106-163 g/m2: 50 fogli	A4, A4R, B5, B5R, A5R, 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2", 8K, 16K, 16KR
		60-105 g/m2: 50 fogli 106-163 g/m2: 25 fogli	A3, B4, Folio, 11 × 17", 8 1/2 × 14"
Dimensioni (L × P × A)	510 mm × 400 mm × 470 mm 20 1/16" × 15 3/4" × 18 1/2"
Peso	max. 10 kg / max. 22 libbre

Unità di piegatura centrale (opzionale)

Elemento	Descrizione
Formati	A3, B4, A4R, 11 × 17", 8 1/2 × 14", 8 1/2 × 11"
Numero di fogli	1 - 16 (nessuna pinzatura per 1 solo foglio)
Capacità massima per impilatura	Serie con massimo 5 copie: 30 serie Serie con 6 - 10 copie: 16 serie Serie con 11 - 16 copie: 10 serie
Peso carta	60-220 g/m2(1 copertina solo per min. 91 g/m2)

6 简体中文

安全信息
