MANUALE UTENTE DF-780 KYOCERA

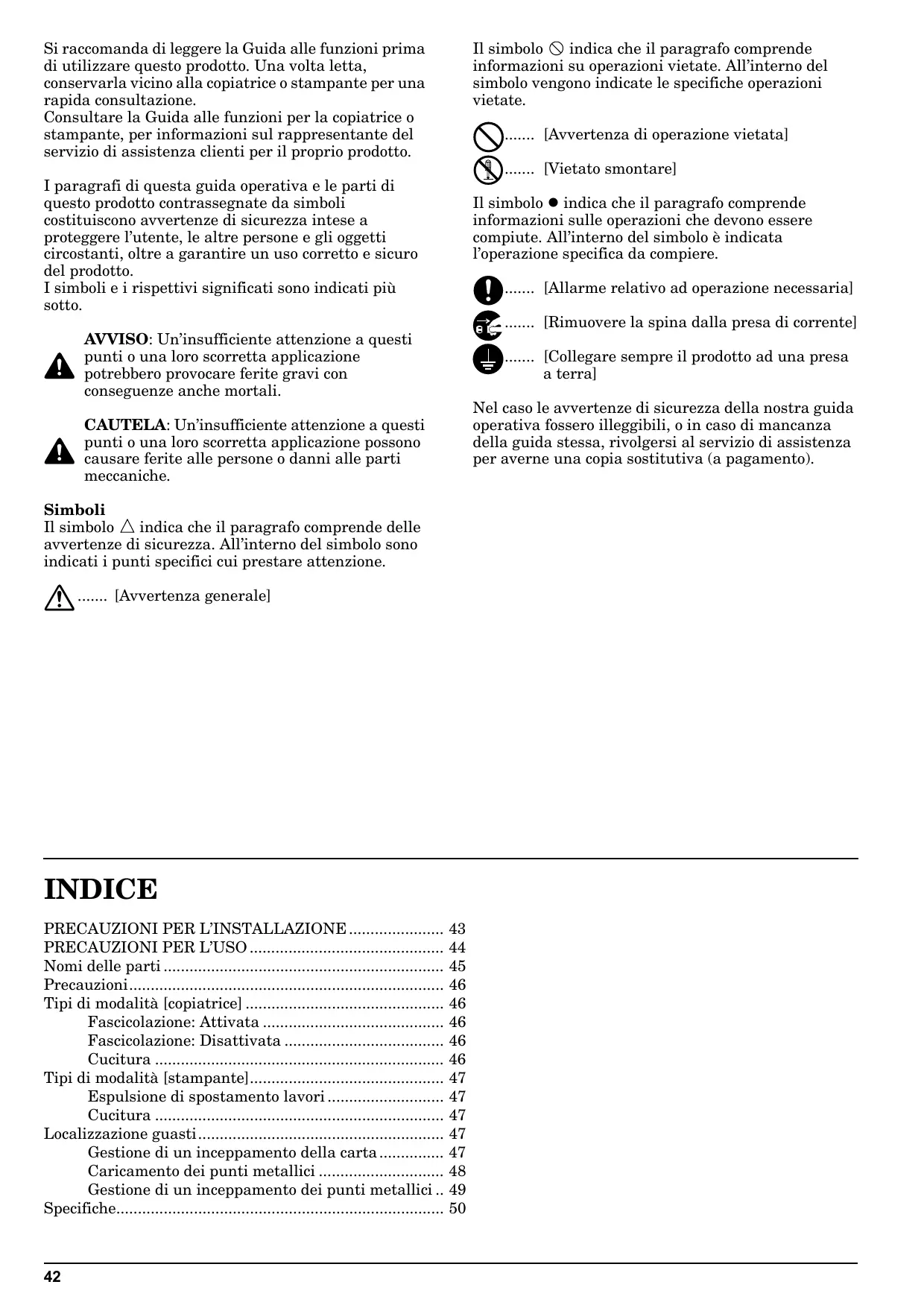

Il simbolo indica che il paragrafo comprende informazioni su operazioni vietate. All’interno del simbolo vengono indicate le specifiche operazioni vietate. Si raccomanda di leggere la Guida alle funzioni prima di utilizzare questo prodotto. Una volta letta, conservarla vicino alla copiatrice o stampante per una rapida consultazione. Consultare la Guida alle funzioni per la copiatrice o stampante, per informazioni sul rappresentante del servizio di assistenza clienti per il proprio prodotto......... [Avvertenza di operazione vietata] ....... [Vietato smontare] I paragrafi di questa guida operativa e le parti di questo prodotto contrassegnate da simboli costituiscono avvertenze di sicurezza intese a proteggere l’utente, le altre persone e gli oggetti circostanti, oltre a garantire un uso corretto e sicuro del prodotto. I simboli e i rispettivi significati sono indicati più sotto. Il simbolo z indica che il paragrafo comprende informazioni sulle operazioni che devono essere compiute. All’interno del simbolo è indicata l’operazione specifica da compiere......... [Allarme relativo ad operazione necessaria] ....... [Rimuovere la spina dalla presa di corrente] AVVISO: Un’insufficiente attenzione a questi punti o una loro scorretta applicazione potrebbero provocare ferite gravi con conseguenze anche mortali......... [Collegare sempre il prodotto ad una presa a terra] Nel caso le avvertenze di sicurezza della nostra guida operativa fossero illeggibili, o in caso di mancanza della guida stessa, rivolgersi al servizio di assistenza per averne una copia sostitutiva (a pagamento). CAUTELA: Un’insufficiente attenzione a questi punti o una loro scorretta applicazione possono causare ferite alle persone o danni alle parti meccaniche. Simboli Il simbolo indica che il paragrafo comprende delle avvertenze di sicurezza. All’interno del simbolo sono indicati i punti specifici cui prestare attenzione......... [Avvertenza generale] INDICE PRECAUZIONI PER L’INSTALLAZIONE ...................... PRECAUZIONI PER L’USO ............................................. Nomi delle parti ................................................................. Precauzioni......................................................................... Tipi di modalità [copiatrice] .............................................. Fascicolazione: Attivata .......................................... Fascicolazione: Disattivata ..................................... Cucitura ................................................................... Tipi di modalità [stampante]............................................. Espulsione di spostamento lavori ........................... Cucitura ................................................................... Localizzazione guasti......................................................... Gestione di un inceppamento della carta ............... Caricamento dei punti metallici ............................. Gestione di un inceppamento dei punti metallici .. Specifiche............................................................................

PRECAUZIONI PER L’INSTALLAZIONE

Condizioni ambientali CAUTELA Evitare di collocare questo prodotto su superfici instabili o non perfettamente orizzontali, perché ciò potrebbe provocarne la caduta con conseguenti ferite alle persone o danni al prodotto. ......................................... Sacchi di plastica AVVISO Tenere lontano dai bambini i sacchi di plastica utilizzati per questo prodotto. La plastica può aderire a naso e bocca causandone il soffocamento. ........................ Evitare di collocare questo prodotto presso radiatori, apparecchi di riscaldamento, fonti di calore in genere, o vicino a materiali infiammabili, onde evitare il rischio d’incendio....................................................... Altre precauzioni I requisiti per l'ambiente operativo sono i seguenti:

• Temperatura: da 0°C a 35°C
• Umidità: da 10% a 85% Notare che le condizioni ambientali, come ad esempio la ventilazione, possono influire sulle prestazioni. Devono essere evitati i seguenti luoghi:
• Evitare di collocarlo presso finestre o dove sia esposto alla luce diretta del sole.
• Evitare gli ambienti soggetti a vibrazioni.
• Evitare gli ambienti soggetti a forti sbalzi di temperatura.
• Evitare l’esposizione diretta a correnti di aria calda o fredda.

Precauzioni consigliate nell’utilizzo di questo prodotto AVVISO NON appoggiare sopra o vicino a questo prodotto oggetti di metallo o contenitori di acqua (vasi di fiori, vasi di piante, tazze, ecc.). La caduta di acqua nell’unità potrebbe causare incendi o scossa elettrica. .............. NON danneggiare, rompere o cercare di riparare il cavo di alimentazione. NON posizionare oggetti pesanti sul cavo di alimentazione, non tirarlo, né piegarlo o produrre altri tipi di danni per evitare ogni rischio di incendio o scosse elettriche. ......... NON tentare MAI di riparare o smontare questo prodotto o i suoi componenti per evitare ogni rischio di infortunio, incendio o scosse elettriche. ........................................... In caso di surriscaldamento del prodotto, emissione di fumo, presenza di uno strano odore o qualsiasi altra situazione anomala, ci può essere pericolo di incendio o scosse elettriche. SPEGNERE immediatamente l’interruttore principale di alimentazione ({) della copiatrice o stampante, e rimuovere la spina del cavo di alimentazione dalla presa di corrente. Quindi rivolgersi al proprio rappresentante del servizio di assistenza clienti. ............................................................ Se all’interno del prodotto cadono oggetti potenzialmente dannosi (punti metallici, acqua, altri fluidi e così via), SPEGNERE immediatamente l’interruttore di alimentazione ({) della copiatrice o stampante, rimuovere la spina del cavo di alimentazione dalla presa di corrente, e rivolgersi al proprio rappresentante del servizio di assistenza clienti. Se non si prendono queste precauzioni e si continua ad utilizzare questo prodotto, sussiste il rischio di incendio o scosse elettriche. ..................... Rivolgersi SEMPRE al servizio di assistenza per la manutenzione e la riparazione delle parti interne. ................................................

CAUTELA Per motivi di sicurezza, SPEGNERE SEMPRE l’interruttore principale di alimentazione ({) della copiatrice o stampante, e rimuovere la spina del cavo di alimentazione dalla presa di corrente, prima di eseguire la pulizia di questo prodotto. ..... NON toccare il vassoio di espulsione quando il prodotto è in funzione, dal momento che esiste il pericolo di ferirsi. ............................ Se all’interno di questo prodotto dovesse accumularsi della polvere c’è pericolo d’incendio o di altri problemi. Si raccomanda pertanto di consultarsi con il servizio di assistenza per quanto riguarda la pulizia delle parti interne. Questa operazione è particolarmente efficace prima della stagione ad alta umidità. Si raccomanda di consultare il servizio di assistenza anche per un preventivo di spesa per la pulizia delle parti interne del prodotto. ......................................................... Altre precauzioni NON appoggiare oggetti pesanti su questo prodotto, né provocare altri danni al prodotto. Contattare il servizio di assistenza prima di spostare o sollevare il prodotto. NON toccare parti elettriche quali i connettori o le schede a circuiti stampati. Potrebbero essere danneggiate dall’elettricità statica. NON tentate di compiere operazioni non descritte in questa guida operativa. Nomi delle parti (2) (1) (4) (3) (5) (6) (1) Vassoio di espulsione Copie e stampe verranno espulse su questo vassoio. (2) Estensione del vassoio di espulsione Estrarre questa estensione quando si desidera copiare o stampare su carta di formato B4 o A3. (3) Pulsante di rilascio del rifinitore Premere questo pulsante quando si desidera separare il rifinitore di documenti dalla copiatrice (o dalla stampante). (4) Coperchio superiore Aprire questo coperchio se si verifica un inceppamento della carta all’interno del rifinitore di documenti. (5) Coperchio dei punti metallici Aprire questo coperchio quando si desidera caricare i punti metallici. (6) Contenitore della cartuccia perforatrice La cartuccia dei punti metallici è installata qui. Estrarre questo supporto quando si desidera caricare i punti metallici.

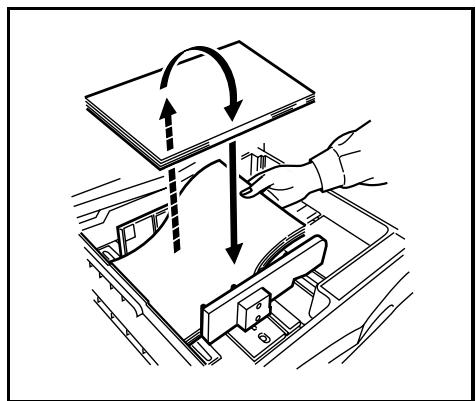

• Se le copie finite o le stampe risultano incurvate o impilate in modo non uniforme, girare la carta nel cassetto e caricarla di nuovo.

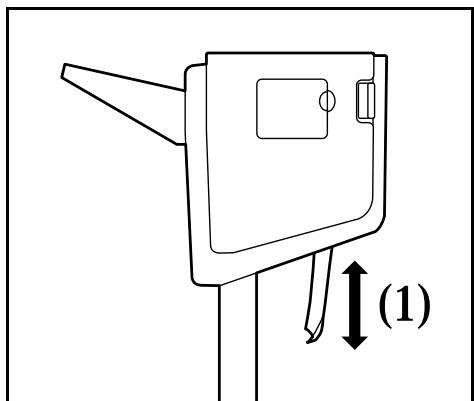

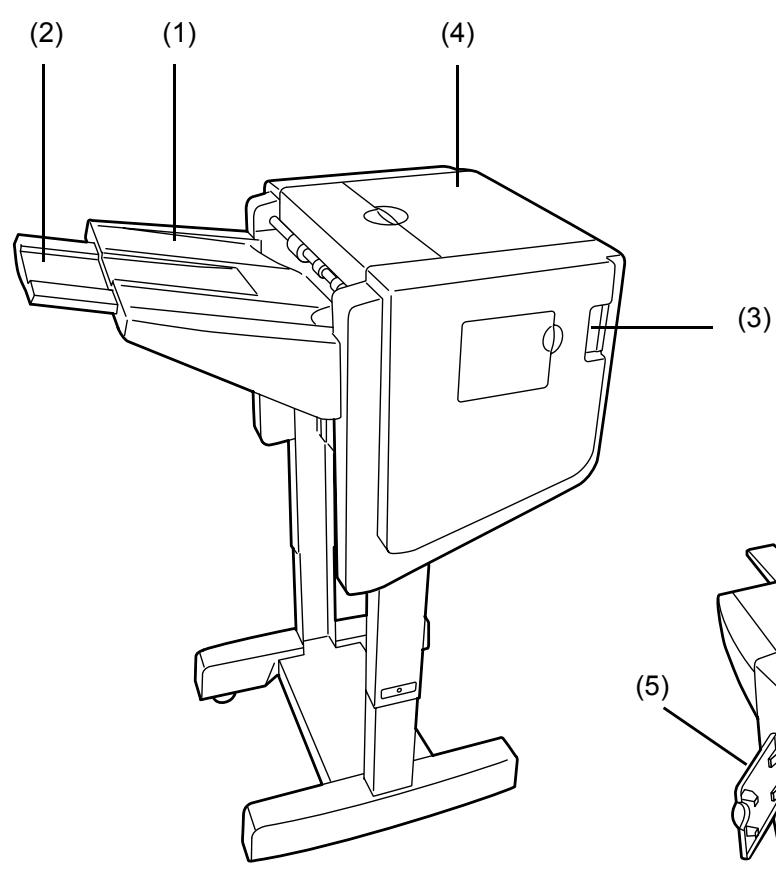

• Mentre il rifinitore di documenti sta girando la copia o la stampa, quel foglio sarà visibile (come illustrato in (1) nella figura). Non tentare MAI di prendere la carta a questo punto.

Tipi di modalità [copiatrice]

Cucitura Questa modalità fascicola automaticamente e quindi cuce con un punto metallico ciascun gruppo di copie.

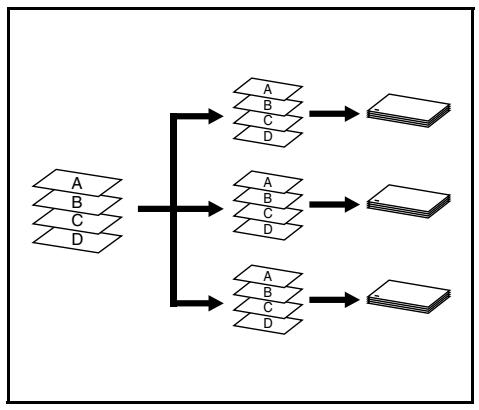

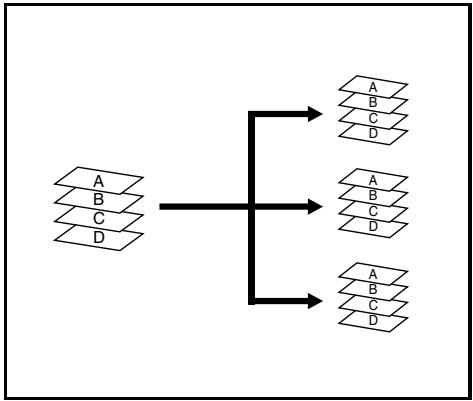

Fascicolazione: Attivata Questa modalità ordina automaticamente le copie eseguite da originali a più pagine in gruppi identici.

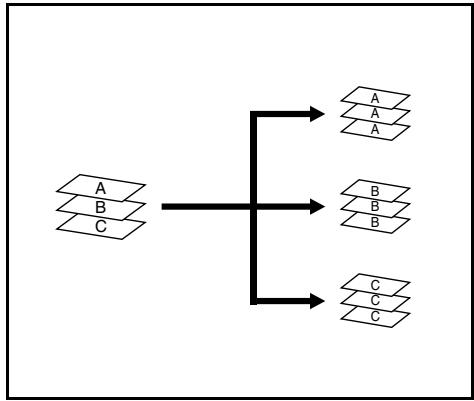

Fascicolazione: Disattivata Questa modalità raggruppa automaticamente le copie eseguite da originali a più pagine, con tutte le copie eseguite da un unico originale raggruppate in un solo gruppo.

Tipi di modalità [stampante] Espulsione di spostamento lavori Cucitura Localizzazione guasti Gestione di un inceppamento della carta

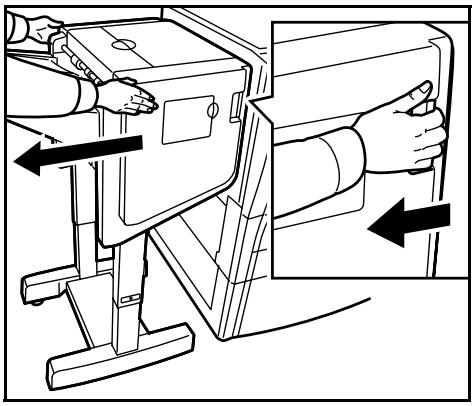

1. Premere il pulsante di rilascio del

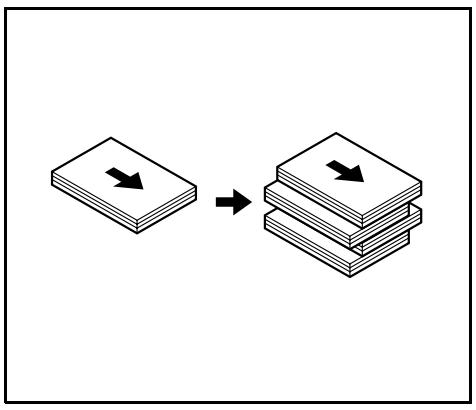

rifinitore per estrarre il rifinitore di documenti dalla copiatrice (o dalla stampante). (Inceppamento della carta, caricamento dei punti metallici e inceppamento dei punti metallici) Questa modalità sposta automaticamente ciascun gruppo di stampe verso destra e sinistra per separare ciascun singolo gruppo in modo che sia sfalsato. Se si verifica un inceppamento della carta, l’operazione si arresterà e sul pannello operativo della copiatrice (o sul display dei messaggi della stampante) comparirà un’indicazione della causa dell’inceppamento. Questo modo cuce automaticamente ciascun gruppo di stampe. (A)

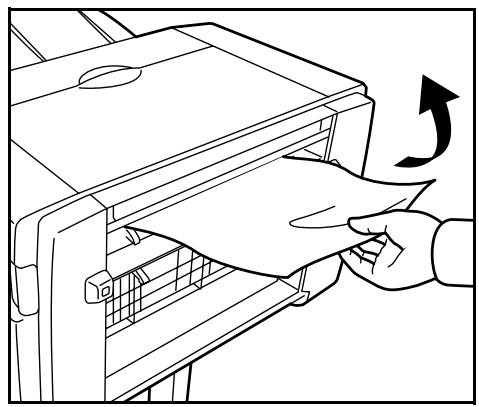

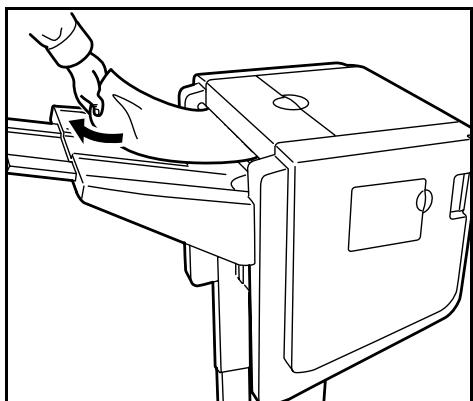

2. Rimuovere tutta la carta inceppata qui.

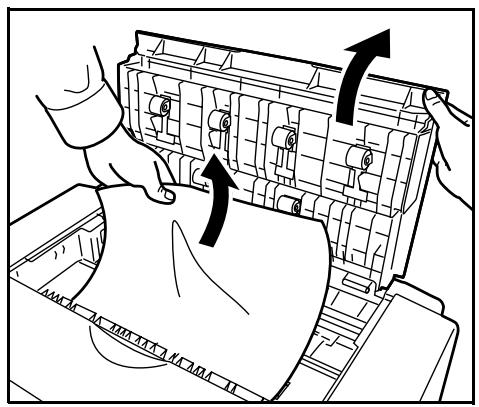

3. Aprire il coperchio superiore e rimuovere

l'eventuale carta inceppatasi all'interno di quel coperchio.

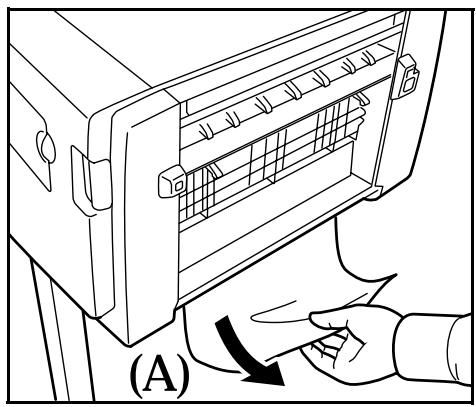

4. Controllare la parte inferiore del

rifinitore di documenti (A) e rimuovere tutta la carta inceppata dall’area.

5. Rimuovere la carta inceppata.

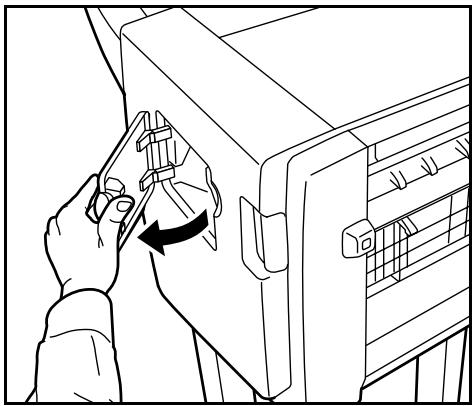

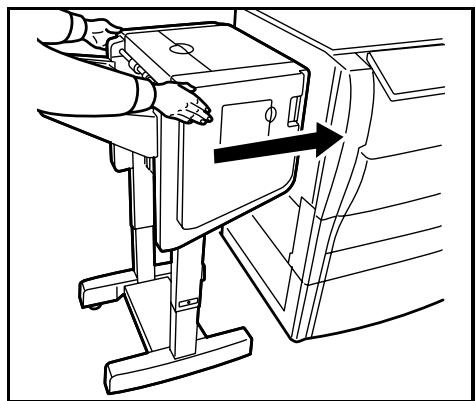

6. Chiudere il coperchio superiore e

riapplicare il rifinitore di documenti alla copiatrice (o alla stampante). Caricamento dei punti metallici

1. Aprire il coperchio dei punti metallici.

2. Rimuovere il contenitore della cartuccia

dei punti metallici.

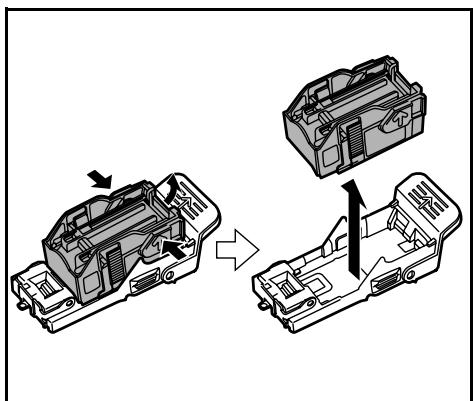

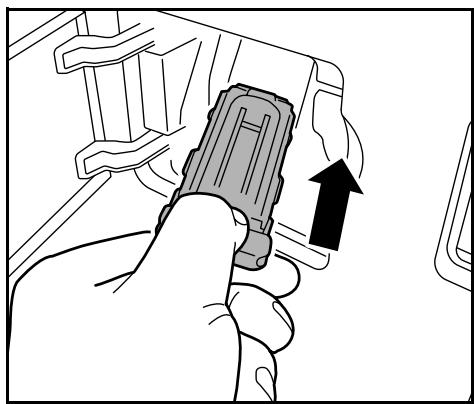

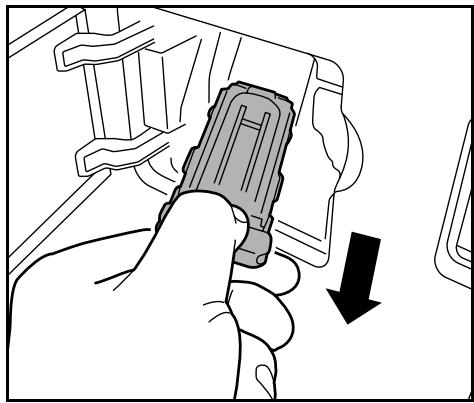

3. Rimuovere la cartuccia dei punti

metallici vuota dal contenitore.

• La cartuccia dei punti metallici può essere rimossa solo se non contiene punti.

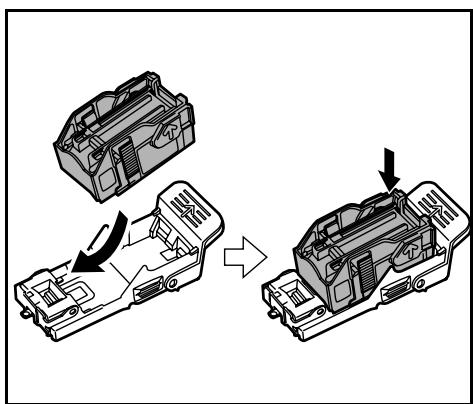

4. Inserire la nuova cartuccia dei punti

metallici nel relativo contenitore.

5. Inserire nuovamente il contenitore nel

suo alloggiamento. Quando il contenitore raggiunge la posizione corretta, si avverte un clic. Se sul pannello operativo della copiatrice (o sul display dei messaggi della stampante) compare un’indicazione che i punti metallici sono finiti, eseguire la seguente procedura.

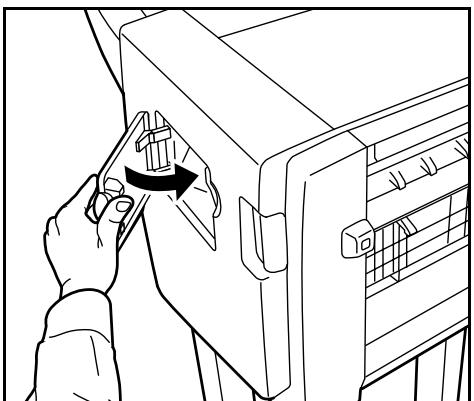

6. Chiudere il coperchio dei punti metallici.

Gestione di un inceppamento dei punti metallici

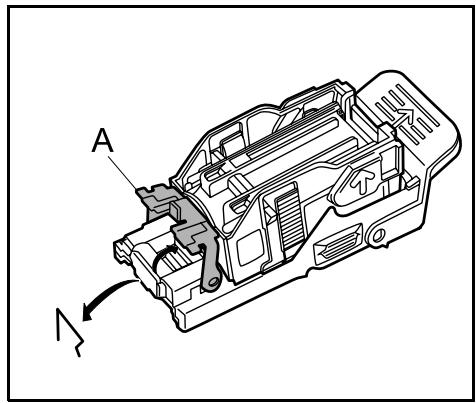

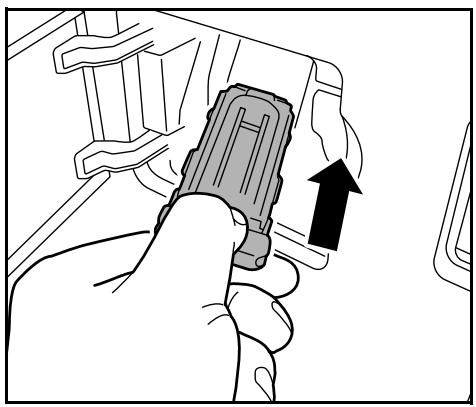

1. Rimuovere il contenitore della cartuccia

dei punti metallici seguendo la stessa procedura descritta in "Caricamento dei punti metallici". Quindi, aprire il coperchio (A) del contenitore della cartuccia dei punti metallici e rimuovere gli eventuali punti metallici inceppati.

3. Inserire nuovamente il contenitore nel

suo alloggiamento. Quando il contenitore raggiunge la posizione corretta, si avverte un clic.

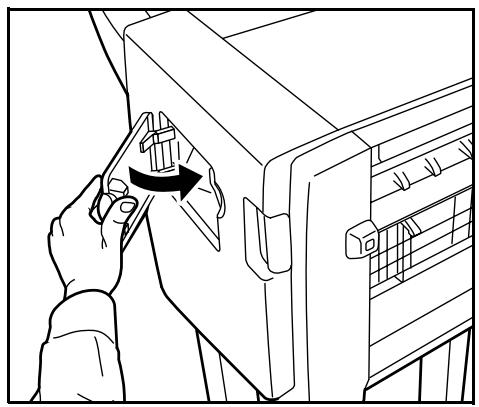

4. Chiudere il coperchio dei punti metallici.

Se si verifica un inceppamento della carta nel corso della cucitura, è possibile che un punto metallico si sia inceppato. In questo caso eseguire la seguente procedura.

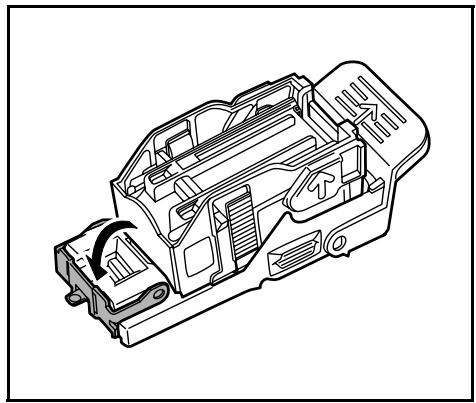

2. Chiudere la piastra del pannello (A) del

contenitore della cartuccia dei punti metallici nella posizione originale.

Specifiche Tipo............................................................ Vassoi disponibili...................................... Spessore della carta.................................. Capacità del vassoio ..................................... Modello da pavimento Uno 64 a 105 g/m² (Quando si usa carta di peso inferiore a 90 g/m²) Quando NON si cuce A3, B4, Folio, 11" × 17", 8 1/2" × 14", 8 1/2" × 13 1/2", 8 1/2" × 13" o 8K: 500 fogli A4, A4R* B5, B5R, 8 1/2" × 11"*, 11" × 8 1/2", 7 1/4" × 10 1/2" o 16K: 1.000 fogli Quando si cuciono da 2 a 10 fogli A3, B4, 11" × 17", 8 1/2" × 14", 8K: 30 gruppi A4R, 8 1/2" × 11", B5R: 40 gruppi A4, 11" × 8 1/2", 16K: 45 gruppi B5: 50 gruppi Quando si cuciono da 11 a 20 fogli A3, B4, 11" × 17", 8 1/2" × 14", 8K: 12 gruppi A4R, 8 1/2" × 11", B5R: 35 gruppi A4, B5, 11" × 8 1/2", 16K: 40 gruppi Quando si cuciono da 21 a 25 fogli A3, B4, 11" × 17", 8 1/2" × 14", 8K: 10 gruppi A4, A4R, B5, B5R, 8 1/2" × 11", 11" × 8 1/2", 16K: 30 gruppi Quando si cuciono da 26 a 30 fogli A4, A4R, B5, B5R, 8 1/2" × 11", 11" × 8 1/2", 16K: 30 gruppi Quando si cuciono da 31 a 50 fogli A4, A4R, B5, B5R, 8 1/2" × 11", 11" ×8 1/2", 16K: 20 gruppi Capacità di cucitura ................................. (Quando si usa carta di peso inferiore a 90 g/m²) A3, B4, Folio, 11" × 17", 8 1/2" × 14", 8 1/2" × 13 1/2" o 8K: 25 fogli A4, A4R, B5, B5R, 8 1/2" × 11", 11" × 8 1/2", 7 1/4" × 10 1/2" o 16K: 50 fogli Formati misti: 25 fogli o meno

• La capacità di rilegatura specificata potrebbe non essere possibile quando si utilizza carta da copia colorata. Ciò è dovuto alle caratteristiche della carta. Fonte di energia ........................................ Fornita dalla copiatrice o dalla stampante Dimensioni (Larg. × Alt. × Prof.) ................................. 634,9 mm × 533 mm × 1013,5 mm Peso ........................................................... Circa 26,5 kili (Le specifiche sono soggette a cambiamenti senza preavviso.)

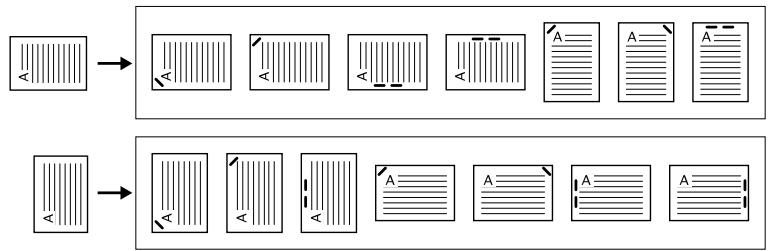

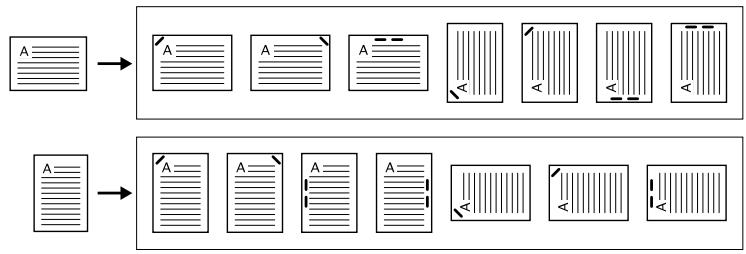

• 500 fogli durante la stampa con la stampante o con la copiatrice usata come stampante. Pinzatrice Set. Direz. orig. : Bordo post Set. Direz. orig. : Angolo Alto sin.
