Type de produit	Finisseur de documents (module d'agrafage et de tri)
Marque	KYOCERA
Modèle	DF-780
Dimensions (L×P×H)	634,9 mm × 1013,5 mm × 533 mm
Poids	Environ 26,5 kg
Alimentation électrique	Fournie par le copieur ou l'imprimante hôte
Formats de papier supportés	A3, A4, A4R, B4, B5, B5R, Folio, 11"×17", 8,5"×14", 8,5"×13,5", 8,5"×13", 7,25"×10,5", 8K, 16K
Grammage papier	64 à 105 g/m²
Capacité du plateau (sans agrafage)	Jusqu'à 1000 feuilles (A4, 8,5"×11") / 500 feuilles (A3, B4)
Capacité d'agrafage max.	Jusqu'à 50 feuilles (A4, A4R, B5, 8,5"×11")
Fonctions principales	Tri activé/désactivé, agrafage (jusqu'à 50 feuilles), éjection avec décalage
Types de modes copieur	Tri activé (exemplaires identiques), tri désactivé (groupes par original), agrafage
Types de modes imprimante	Éjection avec décalage, agrafage
Bourrage papier	Retrait via capot supérieur et zone inférieure du finisseur
Ajout d'agrafes	Cartouche d'agrafes amovible, accessible par capot de l'unité d'agrafage
Entretien et nettoyage	Débrancher avant nettoyage ; ne pas toucher les pièces électriques ; consulter un technicien pour nettoyage interne
Sécurité	Ne pas démonter ; éviter proximité de sources de chaleur, objets métalliques ou liquides ; utiliser uniquement sur prise avec terre
Pièces détachées et réparabilité	Cartouche d'agrafes remplaçable par l'utilisateur ; pour autres réparations, contacter le service après-vente
Informations générales	Notice disponible en 7 langues ; conditions ambiantes : 0-35°C, 10-85% HR ; éviter vibrations et lumière directe

FOIRE AUX QUESTIONS - DF-780 KYOCERA

Comment installer le finisseur DF-780 ?

Le DF-780 se fixe sur le copieur/imprimante compatible via le bouton de déverrouillage. Assurez-vous que l'appareil est hors tension et débranché avant l'installation. Reportez-vous au manuel pour les instructions détaillées.

Quels formats de papier puis-je utiliser avec l'agrafage ?

Les formats supportés incluent A3, A4, A4R, B4, B5, B5R, Folio, 11"×17", 8,5"×14" et d'autres. La capacité d'agrafage varie selon le format et le nombre de feuilles (jusqu'à 50 feuilles pour A4).

Comment retirer un bourrage de papier dans le DF-780 ?

1. Appuyez sur le bouton de déverrouillage pour détacher le finisseur. 2. Retirez le papier coincé visible. 3. Ouvrez le capot supérieur et enlevez tout bourrage. 4. Vérifiez la partie inférieure du finisseur. 5. Refermez et remontez le finisseur.

Que faire lorsque le message 'plus d'agrafes' s'affiche ?

Ouvrez le capot de l'unité d'agrafage, retirez le porte-cartouche, sortez la cartouche vide, insérez une neuve, puis réinstallez le porte-cartouche jusqu'au déclic et refermez le capot.

Puis-je utiliser du papier recyclé avec le DF-780 ?

Oui, à condition que le grammage soit compris entre 64 et 105 g/m². Cependant, pour l'agrafage, le papier copie couleur peut réduire la capacité maximale en raison de ses caractéristiques.

Comment nettoyer le finisseur ?

Avant tout nettoyage, mettez l'appareil hors tension et débranchez-le. Utilisez un chiffon doux et sec pour l'extérieur. Ne touchez pas aux connecteurs ou cartes électroniques. Pour l'intérieur, contactez un technicien.

Où trouver la cartouche d'agrafes de rechange ?

Les cartouches d'agrafes sont disponibles auprès des revendeurs agréés KYOCERA ou du service après-vente. Référez-vous à la référence indiquée dans le manuel.

Le DF-780 fonctionne-t-il avec tous les copieurs KYOCERA ?

Non, il est conçu pour des modèles spécifiques. Vérifiez la compatibilité dans la documentation de votre copieur/imprimante ou auprès du fabricant.

Comment activer le mode tri ?

Sur le panneau de commande du copieur/imprimante, sélectionnez le mode tri : 'ACTIVÉ' pour des exemplaires identiques, 'DÉSACTIVÉ' pour des groupes par original. Consultez le manuel de l'appareil hôte.

Puis-je réparer moi-même le finisseur en cas de panne ?

Seules les opérations décrites dans le manuel (remplacement d'agrafes, retrait de bourrage) sont autorisées. Pour toute autre réparation, faites appel à un technicien agréé pour éviter les risques d'incendie ou d'électrocution.

MODE D'EMPLOI DF-780 KYOCERA

Manuel d'utilisation

Guía de uso

Einführung

Prendre connaissance de ce Manuel d'utilisation avant d'utiliser ce produit. Le conserver à proximité de la copieuse/imprimante afin de pouvoir le consulter facilement.

Ce manuel d'utilisation contient des explications en 7 langues différentes : anglais, français, espagnol, allemand, italien, chinois et japonais. Veuillez consulter les pages correspondant à votre langue comme indiqué ci-dessous.

Français. Pages 11 à 20

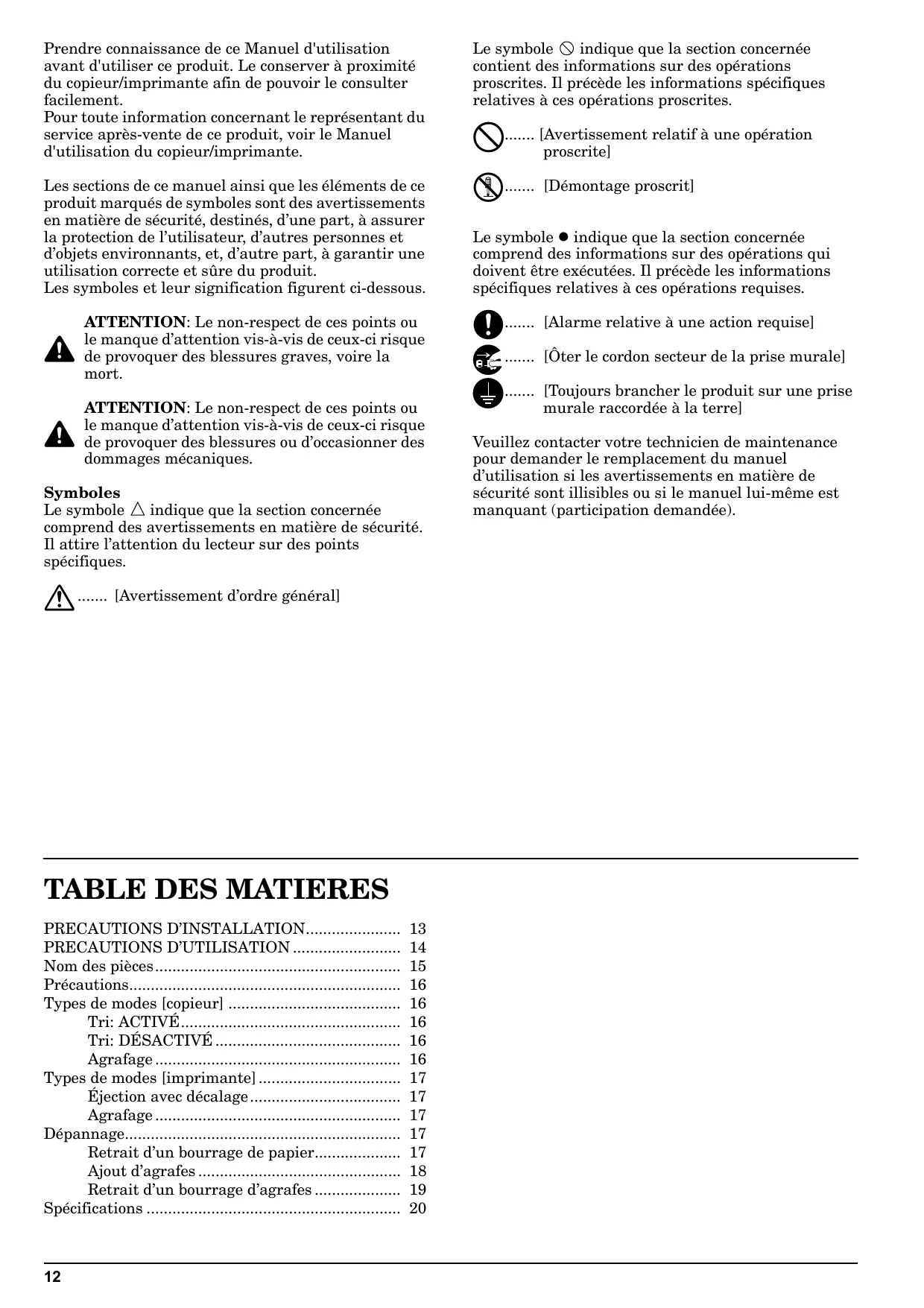

Prendre connaissance de ce Manuel d'utilisation avant d'utiliser ce produit. Le conserver à proximité du copieur/imprimante afin de pouvoir le consulter facilement.

Pour toute information concernant le représentant du service après-vente de ce produit, voir le Manuel d'utilisation du copieur/imprimante.

Les sections de ce manuel ainsi que les éléments de ce produit marqués de symboles sont des avertissements en matière de sécurité, destinés, d'une part, à assurer la protection de l'utilisateur, d'autres personnes et d'objets environnants, et, d'autre part, à garantir une utilisation correcte et sûre du produit.

Les symboles et leur signification figurent ci-dessous.

ATTENTION: Le non-respect de ces points ou le manque d'attention vis-à-vis de ceux-ci risque de provoquer des blessures graves, voir la mort.

ATTENTION: Le non-respect de ces points ou le manque d'attention vis-à-vis de ceux-ci risque de provoquer des blessures ou d'occasionner des dommages mécaniques.

Symboles

Le symbole indique que la section concernée comprend des avertissements en matière de sécurité. Il attire l'attention du lecteur sur des points spécifiques.

[Avertissement d'ordre général]

Le symbole indique que la section concernée contient des informations sur des opérations proscrites. Il précède les informations spécifiques relatives à ces opérations proscrites.

...... [Avertissement relatif à une opération proscrite]

...... [Démonage proscrit]

Le symbole • indique que la section concernée comprend des informations sur des opérations qui doivent être exécutées. Il précède les informations spécifiques relatives à ces opérations requises.

[Alarme relative à une action requise]

Détacher le cordon secteur de la prise murale

Toujours brancher le produit sur une prise murale raccordée à la terre

Veuillez contacter votre technicien de maintenance pour demander le remplacement du manuel d'utilisation si les avertissements en matière de sécurité sont illisibles ou si le manuel lui-même est manquant (participation demandée).

TABLE des matières

PRECAUTIONS D'INSTALLATION 13 PRECAUTIONS D'UTILISATION 14 Nom des pieces. 15 Précautions. 16 Types de modes [copieur] 16 Tri: ACTIVE. 16 Tri: DÉSACTIVÉ 16 Agrafage 16 Types de modes [imprimante] 17 Ejection avec décalage 17 Agrafage 17 Dépannage 17 Retrait d'un bourrage de papier 17 Ajout d'agrafes 18 Retrait d'un bourrage d'agrafes 19 Specifications 20

Environnement

Évitez de placer ce produit à des endroits instables ou qui ne sont pas de niveau.

De tels emplacements risquent de faire basculer ou tomber le produit. Ce type d'emplacement présente un risque de

blessure aux personnes ou de dommage au produit.

Evitez les endroits proches de radiateurs, foyers ou autres sources de chaleur, ainsi que

la proximité d'objets inflammables, pour

éviter tout danger d'incendie.

Autres précautions

Les conditions ambiantes d'utilisation sont les suivantes :

• Température: 0°C à 35°C (35°F à 95°F)
• Humidité : 10% à 85%

Noter que les conditions ambiantes générales comme

L'aération risque d'affecter le bon fonctionnement de la machine.

Éviter les endroits suivants :

• Évitez la proximité d'une fenêtre ou l'exposition directe à la lumière du soleil.
• Evitez les endroits soumis aux vibrations.
• Evitez les endroits connaissant d'importantes fluctuations de température.
• Evitez les endroits directement exposés à l'air chaud ou à l'air froid.

Attention

Conservez hors de portée des enfants les sacs plastiques utilisés avec le produit.

Le plastique risque en effet de coller au nez et à la bouche, entraînant un étouffement.

Attention

NE PAS poser d'objets métalliques ou d'objets contenant de l'eau (vases, pots de fleurs, tasses, etc.) sur ce produit ou à proximité de celui-ci. Ces situations représentent un risque d'incendie ou de décharge électrique si les liquides s'écoulent à l'intérieur du produit.

NE PAS endommager, couper ou tenter de réparer le câble d'alimentation électrique. NE PAS poser d'objets lourds sur le câble d'alimentation électrique, tirer sur ce câble, le plier inutilement ou l'endommager d'aucune sorte. Le cas échéant, il y a risque d'incendie ou d'électrocution.

NE JAMAIS tenter de réparer ou de démonter ce produit ou ses composants sous peine de risque d'incendie ou d'électrocution.

Si ce produit devient particulièrement chaud, s'il dégage de la fumée ou une odeur anormale ou dans le cas d'une situation anormale quelconque, il y a risque d'incendie ou d'électrocution. Mettre immédiatement le copieur/imprimante hors tension (O) par l'interrupteur principal, débrancher la prise d'alimentation électrique du copieur/ imprimante. Contacter ensuite le représentant du service après-vente......

Si un objet quelconque (trombone, eau, autres liquides et autres) pénètre dans ce produit, mettre immédiatement le copieur/ imprimante hors tension () de la prise murale et contacter le représentant du service après-vente. Si le produit est utilisé dans de telles conditions, il y a risque d'incendie ou d'électrocution.......

Veuillez TOUJOURS contacter votre technique de maintenance pour l'entretien ou la réparation des pièces internes.

Attention

Pour des raisons de sécurité, TOUJOURS mettre le copieur/imprimante hors tension (O) par l'interrupteur principal et débrancher sa prise d'alimentation électrique de la prise murale avant de procéder au nettoyage du copieur/imprimante.

NE PAS toucher le plateau d'éjection lors du fonctionnement du produit car il y a un danger de blessure.

L'accumulation de poussière à l'intérieur de ce produit peut causer un risque d'incendie ou d'autres problèmes. Nous vous conseillons donc de consulter votre technicien au sujet du nettoyage des pièces internes. Le nettoyage est particulièrement efficace s'il précède les saisons à haute humidité. Consultez votre technicien au sujet du coût du nettoyage des pièces internes du produit.

Autres précautions

NE posez PAS d'objet lourd sur ce produit ou évitez tout autre dommage au produit.

Avant de lever ou déplacer le produit, prenez contact avec votre technicien.

NE touchez PAS aux pièces électriques, telles que les connecteurs ou les cartes de circuits imprimés. Ils pourraient être endommagés par l'électricité statique.

NE tentez PAS de réaliser toute opération qui ne serait pas expliquée dans ce manuel.

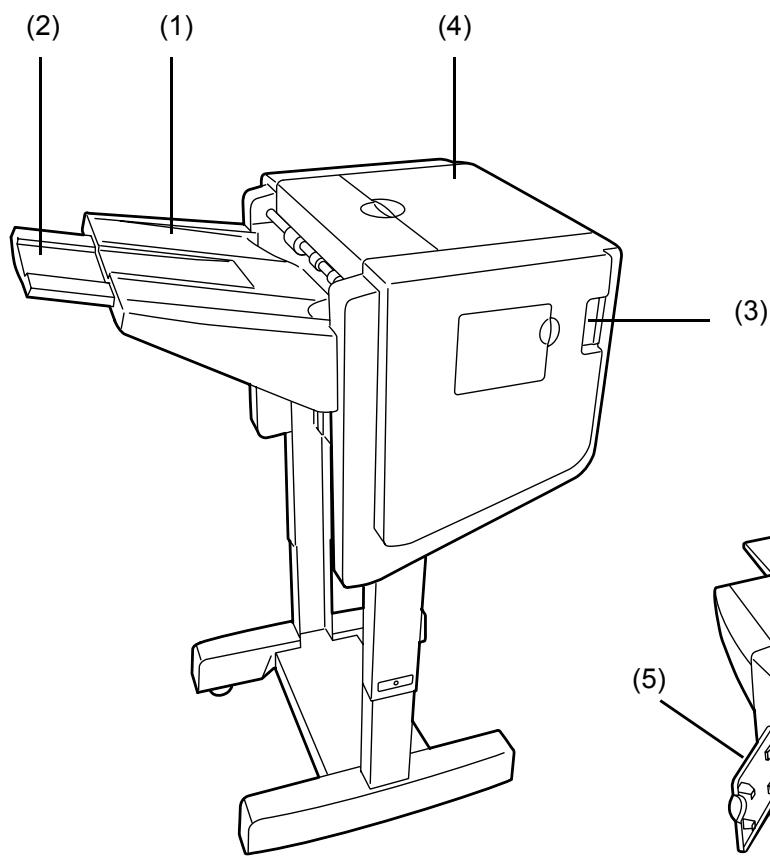

Plateau d'éjection

Copies et feuilles imprimées seront éjectées sur ce plateau.

Rallonge du plateau d'extension

Ouvrez cette rallonge pour imprimer ou copier avec du papier de format 11'' × 17'', 8_1/2'' × 14'', B4 ou A3.

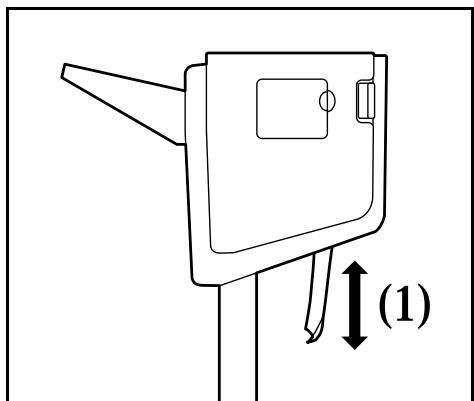

Appuyez sur ce bouton pour détacher le retoucheur de document du copieur (ou de l'imprimante).

Capot supérieur

Ouvrez ce capot si des feuilles sont coincées dans le retoucheur de document.

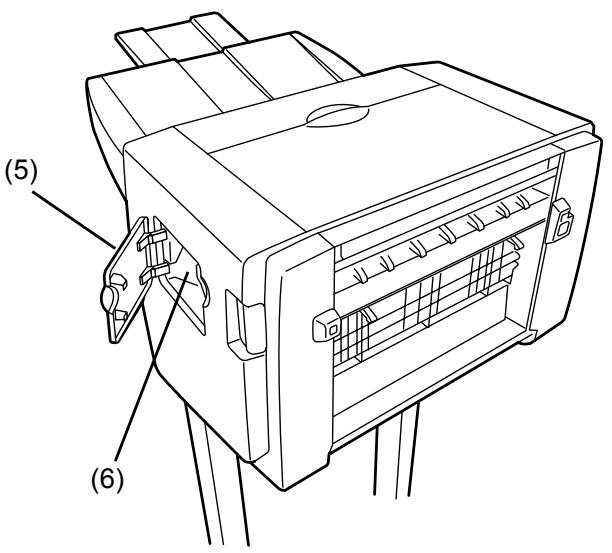

Capot de l'unité d'agrafage

Ouvrez ce capot pour remplir l'agrafeuse.

La cartouche d'agrafes est installée dans cette boîte. Ouvrez cette boîte pour remplir l'agrafeuse.

Précautions

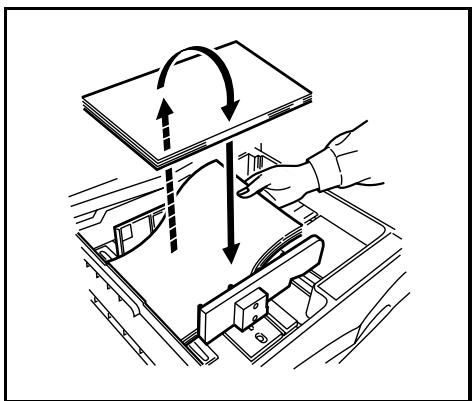

• Si les copies ou feuilles imprimées terminées SORTENT floissées ou ne s'empilent pas correctement, returnez la pile de papier dans la cassette et replacez-la.

• Pendant que le retoucheur de document retourne la copie ou la feuille imprimées, le papier sera visible (comme indiqué par (1) dans l'illustration). N'essayez JAMAIS de prendre le papier à ce moment.

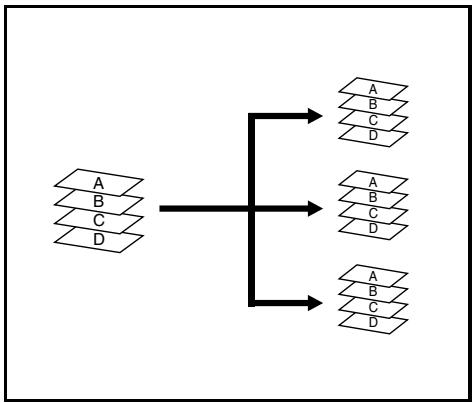

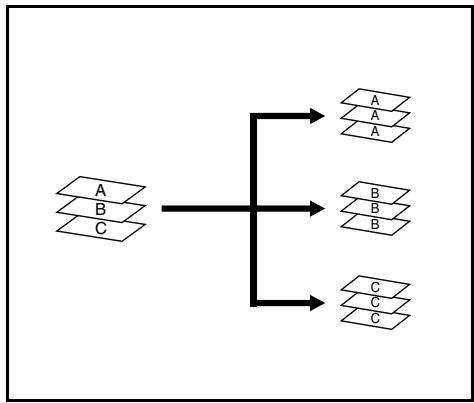

Tri: ACTIVÉ

Ce mode trie automatiquement les copies réalisées à partir de plusieurs originaux afin d'en faire des exemplaires identiques.

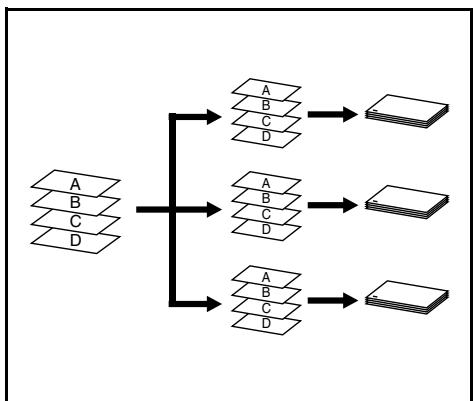

Tri: désactivate

Ce mode regroupe automatiquement les copies réalisées à partir de plusieurs originaux, afin de constituer des groupes de toutes les copies effectuées au départ d'un même original.

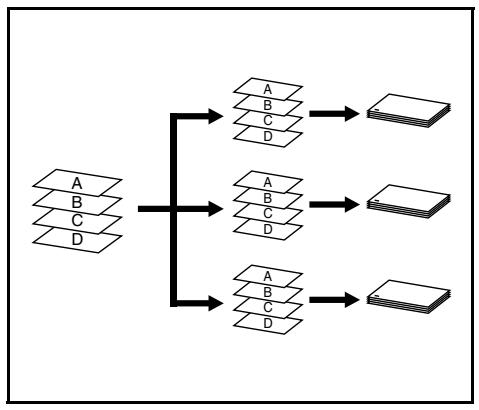

Agrafage

Ce mode trie automatiquement chaque jeu de copies puis l'agrafe.

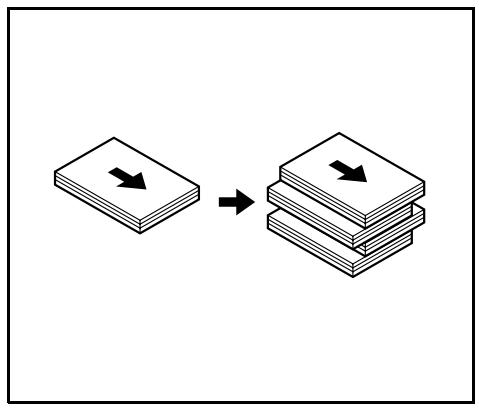

Éjection avec décalage

Ce mode décale automatiquement chaque jeu d'impressions vers la droite et vers la gauche pour séparer chaque jeu individuel en escalier.

Agrafage

Ce mode agrafe automatiquement chaque jeu d'impressions.

Dépannage

(Bourrage de papier, ajustement d'agrafes et bourrage d'agrafes)

Retrait d'un bourrage de papier

Si un bourrage de papier survient, l'appareil s'arrête de fonctionner et une indication au sujet de la cause du bourrage apparaitra sur le panneau de commande (ou sur l'affichage de message de l'imprimante).

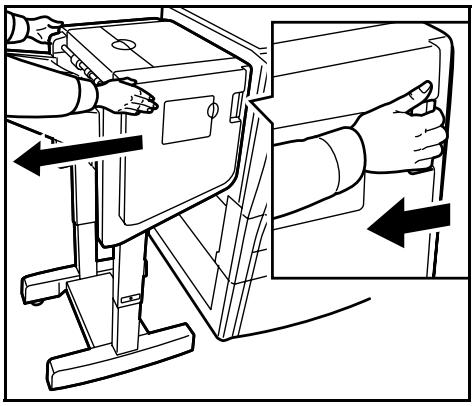

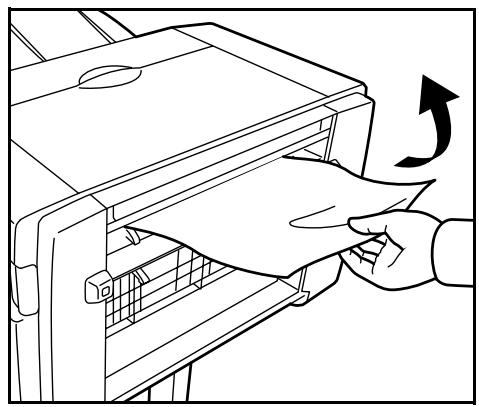

1. Appuyez sur le bouton de déverrouillage du retoucheur de document et détachez le retoucheur de document du copieur (ou de l'imprimante).

2. Retirez le papier coincé à cet endroit.

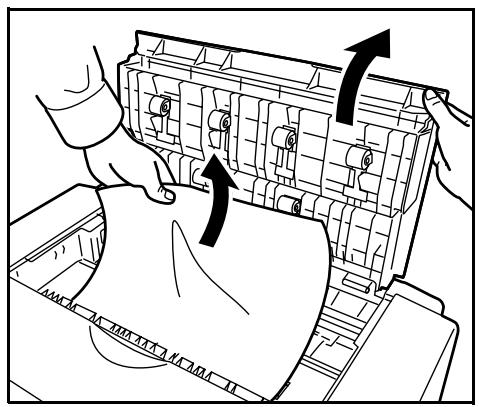

3. Ouvrez le capot supérieur et enlevez tout bourrage de papier éventuel dans ce capot.

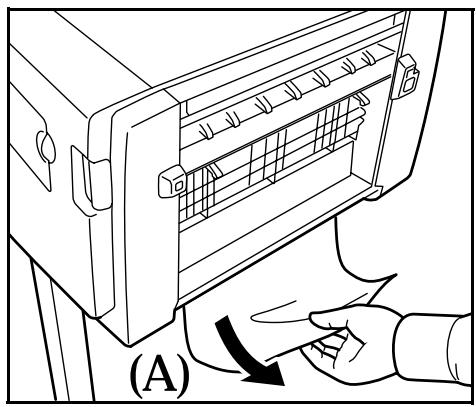

4. Vérifiez la partie inférieure du retoucheur de document (A) et retirez le papier coincé dans cette zone.

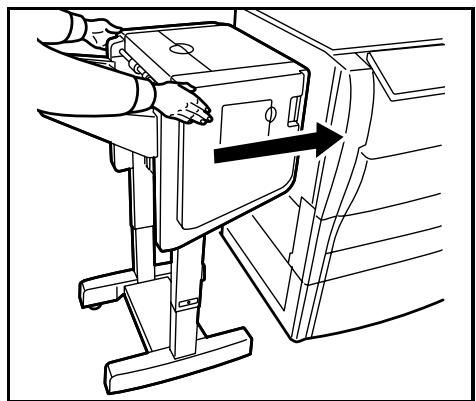

6. Refermez le capot supérieur et remontez le retoucheur de document sur le copieur (ou l'imprimante).

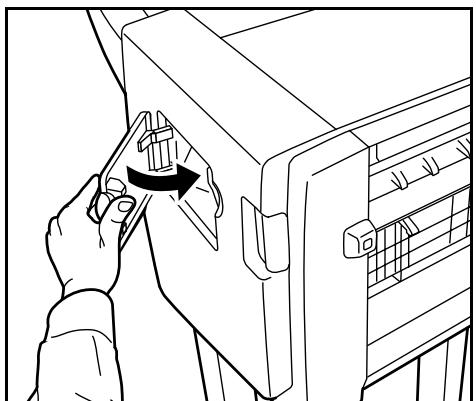

1. Ouvrez le capot de l'unité d'agrafage.

2. Retirez le porte-cartouche d'agrafes.

Ajout d'agrafes

Lorsqu'une indication signalant qu'il n'y a plus d'agrafes apparait sur le panneau de commande du copieur (ou l'affichage de message de l'imprimante), effectuez la procédure suivante.

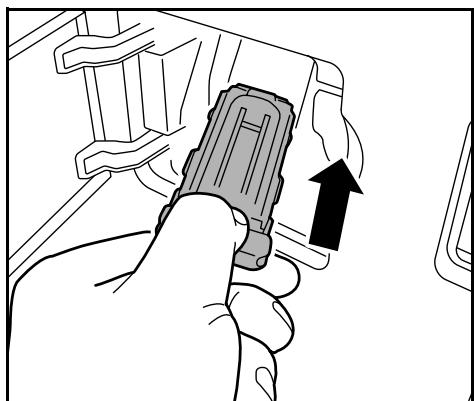

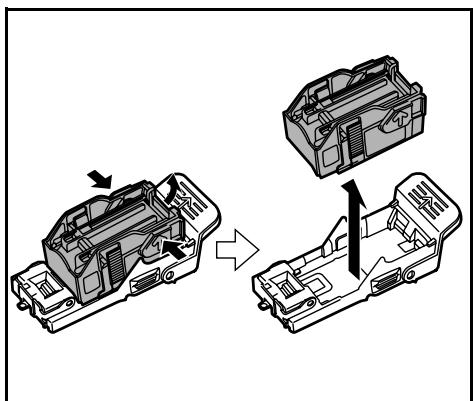

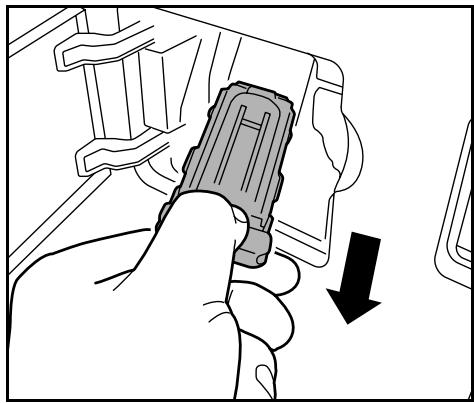

3. Retirez la cartouche d'agrafes vide du porte-cartouche d'agrafes. * la cartouche d'agrafes ne peut être retirée que lorsqu'elle ne contient plus d'agrafes.

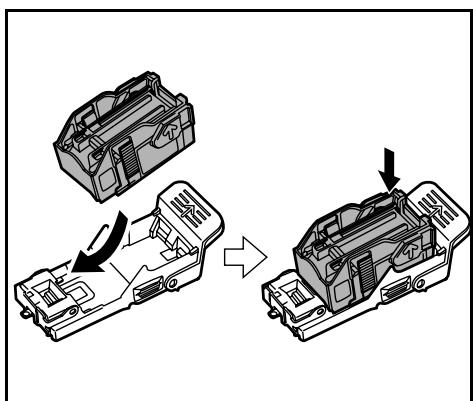

4. Insérez la cartouche d'agrafes neuve dans le porte-cartouche d'agrafes.

5. Réinstallez le porte-cartouche d'agrafes. Une fois le porte-cartouche d'agrafes inséré correctement, un déclic est émis.

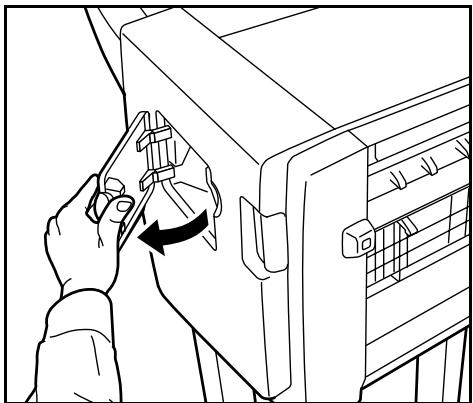

6. Fermez le capot de l'unité d'agrafage.

Retrait d'un bourrage d'agrafes

Lorsqu'un bourrage de papier survient lors de l'agrafage, cela peut signifier qu'une agrafe est coincée. Dans un tel cas, effectuez la procédure suivante.

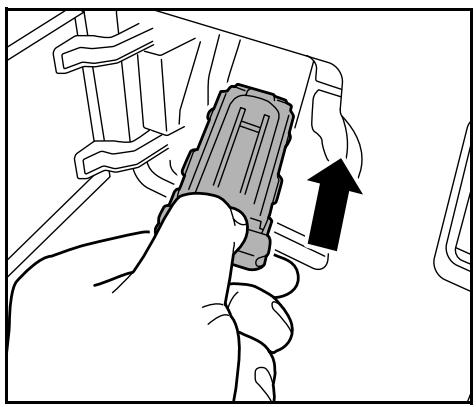

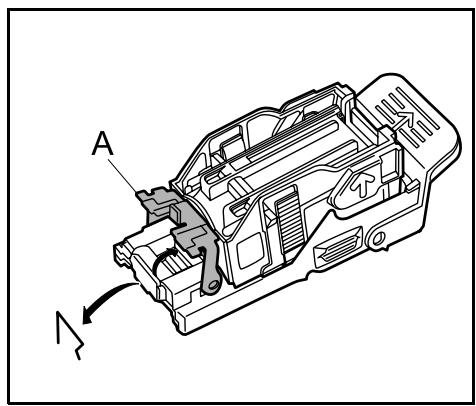

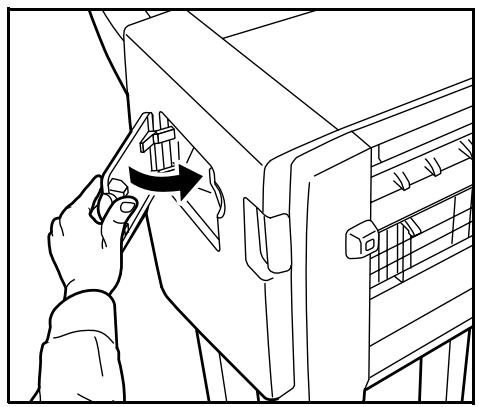

1. Déposez le porte-charg -charge d'agrafes et enlevez tout éventuel bourrage d'agrafes.

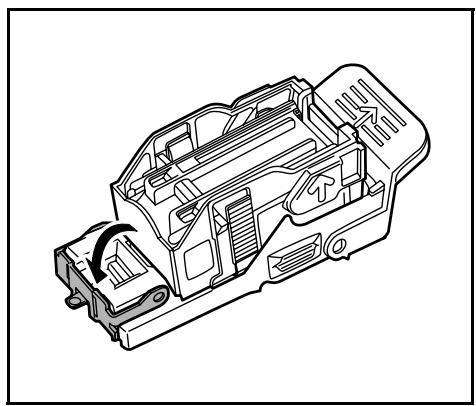

2. Remettez le capot (A) du porte-cartouche d'agrafes en position originale.

3. Réinstallez le porte-cartouche d'agrafes. Une fois le porte-cartouche d'agrafes inséré correctement, un déclic est émis.

4. Fermez le capot de l'unité d'agrafage.

Type......... Modèle au sol

Plateaux disponibles : Un

Épaisseur du papier. 64 à 105g / m²

Contenance du plateau (Lors de l'utilisation de papier d'un poids inférieur à 90 g/m²)

SANS agrafage	A3, B4, Folio, 11" × 17", 8 1/2" × 14", 8 1/2" × 13 1/2", 8 1/2" × 13" ou 8K: 500 feuilles
	A4, A4R*, B5, B5R, 8 1/2" × 11"**, 11" × 8 1/2", 7 1/4" × 10 1/2" ou 16 K: 1000 feuilles
Avec agrafage de 2 à 10 feuilles	A3, B4, 11" × 17", 8 1/2" × 14", 8K: 30 peux
	A4R, 8 1/2" × 11", B5R: 40 peux
	A4, 11" × 8 1/2", 16K: 45 peux
	B5: 50 peux
Avec agrafage de 11 à 20 feuilles	A3, B4, 11" × 17", 8 1/2" × 14", 8K: 12 peux
	A4R, 8 1/2" × 11", B5R: 35 peux
	A4, B5, 11" × 8 1/2", 16K: 40 peux
Avec agrafage de 21 à 25 feuilles	A3, B4, 11" × 17", 8 1/2" × 14", 8K: 10 peux
	A4, A4R, B5, B5R, 8 1/2" × 11", 11" × 8 1/2", 16K: 30 peux
Avec agrafage de 26 à 30 feuilles	A4, A4R, B5, B5R, 8 1/2" × 11", 11" × 8 1/2", 16K: 30 peux
Avec agrafage de 31 à 50 feuilles	A4, A4R, B5, B5R, 8 1/2" × 11", 11" × 8 1/2", 16K: 20 peux

Capacité d'agrafage (Lors de l'utilisation de papier d'un poids inférieur à 90 g/m²)

A3, B4, Folio, 11'' × 17'', 8_1/2'' × 14'', 8_1/2'' × 13_1/2'' ou 8K: 25 feuilles

A4, A4R, B5, B5R, 8_1/2'' × 11'', 11'' × 8_1/2'', 7_1/4'' × 10_1/2'' ou 16K: 50 feuilles

Formats mixtes: 25 feuilles ou moins

• La capacité d'agrafage spécifique peut ne pas être possible si vous utilisez du papier copie couleur, en raison des caractéristiques du papier.

Source d'alimentation électrique : Fournie par le copieur ou l'imprimante

Dimensions (L× H× P) 25 13/32" 21 21/64" 40 9/16"

634,9mm× 533mm× 1013,5mm

Poids. Environ 59 livres / 26,5 kg

(Les spécifications peuvent faire l'objet de modifications sans préavis.)

• 500 feuilles lors de l'impression depuis l'imprimante ou lors de l'utilisation du copieur comme imprimante.

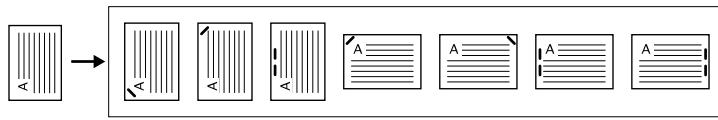

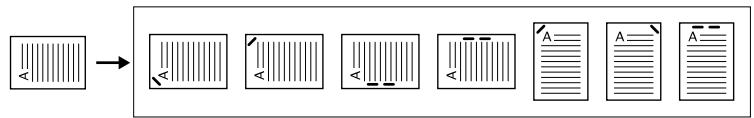

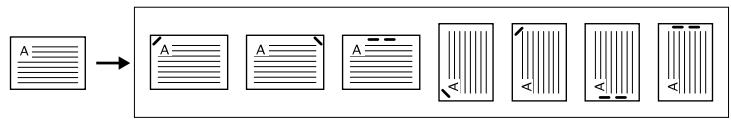

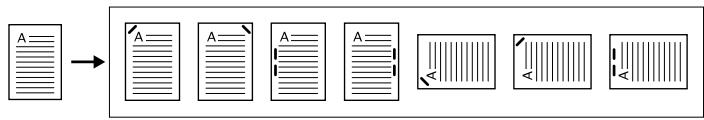

Agrafage

Orient. d'origine/Rég. direct. orig.: Bord arrière

Orient. d'origine/Rég. direct. orig.: Coin sup. gauche
