MANUAL DE USUARIO PF-660 KYOCERA

• Español Información de seguridad p. 31
• Nombre de las piezas p. 36
• Carga de papel p. 37
• Colocación de papel en la plataforma p. 38
• Solución de problemas p. 40
• Cómo solucionar los atascos de papel p. 41
• Especificaciones p. 43

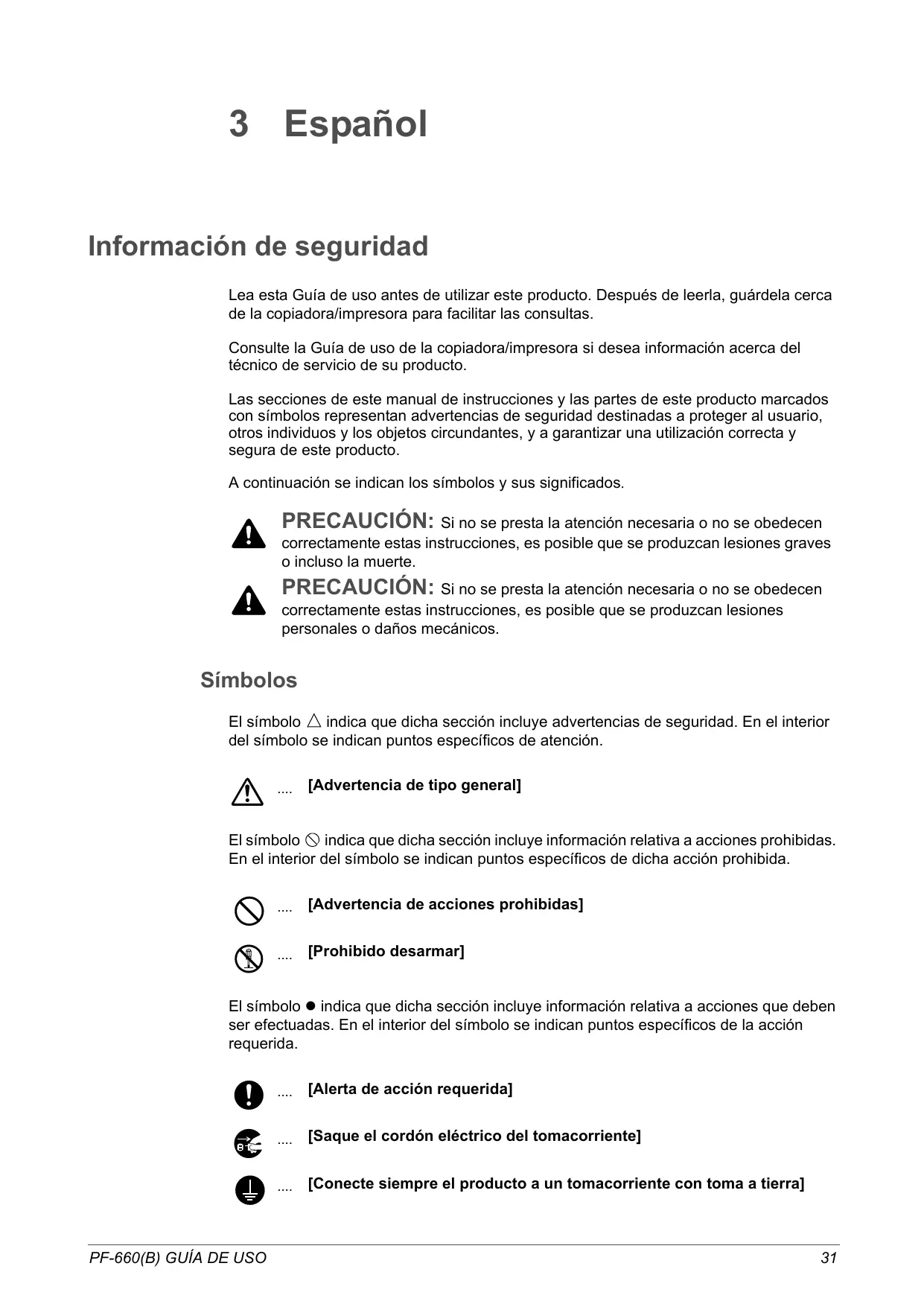

3 Español Información de seguridad Lea esta Guía de uso antes de utilizar este producto. Después de leerla, guárdela cerca de la copiadora/impresora para facilitar las consultas. Consulte la Guía de uso de la copiadora/impresora si desea información acerca del técnico de servicio de su producto. Las secciones de este manual de instrucciones y las partes de este producto marcados con símbolos representan advertencias de seguridad destinadas a proteger al usuario, otros individuos y los objetos circundantes, y a garantizar una utilización correcta y segura de este producto. A continuación se indican los símbolos y sus significados. PRECAUCIÓN: Si no se presta la atención necesaria o no se obedecen correctamente estas instrucciones, es posible que se produzcan lesiones graves o incluso la muerte. PRECAUCIÓN: Si no se presta la atención necesaria o no se obedecen correctamente estas instrucciones, es posible que se produzcan lesiones personales o daños mecánicos. Símbolos El símbolo indica que dicha sección incluye advertencias de seguridad. En el interior del símbolo se indican puntos específicos de atención.

El símbolo indica que dicha sección incluye información relativa a acciones prohibidas. En el interior del símbolo se indican puntos específicos de dicha acción prohibida.

El símbolo z indica que dicha sección incluye información relativa a acciones que deben ser efectuadas. En el interior del símbolo se indican puntos específicos de la acción requerida. [Alerta de acción requerida]

[Saque el cordón eléctrico del tomacorriente]

[Conecte siempre el producto a un tomacorriente con toma a tierra]

Español Si las advertencias de seguridad en su manual de instrucciones son ilegibles, o si faltara el propio manual de instrucciones, le rogamos se ponga en contacto con su representante de servicio y solicite una nueva copia (contra reembolso).

PRECAUCIONES DE INSTALACION

Condiciones del lugar de instalación PRECAUCION Evite colocar este producto en lugares inestables o superficies desniveladas ya que el producto puede volcarse o caerse de dichos lugares. Este tipo de situación puede causar peligros de tipo personal o daños al producto. Evite instalar cerca de radiadores, equipos de calefacción u otras fuentes de calor, o cerca de materiales inflamables, con el fin de eliminar el riesgo de ocasionar fuegos. Otras precauciones Los requisitos del ambiente de funcionamiento son los siguientes:

• Temperatura: 10ºC a 32.5ºC (50°F a 90.5°F)
• Humedad: 15% al 80% Tenga presente que las condiciones ambientales, como la ventilación, pueden afectar negativamente el desempeño. Debe evitar las siguientes ubicaciones:

Evite instalar cerca de una ventana o en un lugar expuesto a los rayos del sol. Evite lugares expuestos a vibraciones. Evite lugares con grandes fluctuaciones de temperatura. Evite lugares expuestos a la circulación directa de aire caliente o frío. Manejo de bolsas de plástico PRECAUCION Mantenga las bolsas de plástico que se utilizan con este producto fuera del alcance de los niños. El plástico puede adherirse a la nariz y la boca y asfixiarlo.

PRECAUCIONES PARA EL USO

Precauciones en el uso de este producto PRECAUCION NO coloque objetos metálicos o recipientes con agua (floreros, macetas, tazas, etc.) sobre o cerca de este producto. Este tipo de situaciones presentan el riesgo de ocasionar fuegos o descargas eléctricas si el agua cae dentro del producto. NO dañe, rompa ni intente reparar el cable de alimentación. NO coloque objetos pesados sobre él, no lo jale ni lo doble innecesariamente ni le provoque ningún tipo de daño. Este tipo de situaciones podrían provocar un incendio o descarga eléctrica. NUNCA intente reparar ni desarmar este producto o sus componentes, ya que existe el riesgo de lesiones, incendio o descarga eléctrica. Si el producto se calienta excesivamente, aparece humo, existe un olor extraño u surge cualquier otra situación anormal, existe el riesgo de incendio o descarga eléctrica. APAGUE ({) inmediatamente la copiadora/impresora con el interruptor

PF-660(B) GUÍA DE USO

Español principal y desenchúfela del tomacorriente. Después póngase en contacto con su técnico de servicio. Si algún objeto peligroso (clips para papel, agua, otros líquidos, etc.) ingresara en este producto, APAGUE ({) inmediatamente la copiadora/impresora con el interruptor principal, desenchúfela del tomacorriente y póngase en contacto con el técnico de servicio. Si continúa utilizando este producto sin seguir el procedimiento anterior, existe el riesgo de incendio o descarga eléctrica. Entre SIEMPRE en contacto con su representante de servicio para los trabajos de mantenimiento o reparación de las piezas en el interior del aparato. PRECAUCION Por razones de seguridad, SIEMPRE APAGUE ({) la copiadora/impresora con el interruptor principal y desenchúfela del tomacorriente cuando la limpie.. NO toque la bandeja de salida mientras esté funcionando el producto porque existe el peligro de herirse. . Si se acumula el polvo dentro de este producto, existe el riesgo de que se produzca un incendio o algún otro problema. Por lo tanto, recomendamos consultar con su representante de servicio sobre la limpieza de las piezas en el interior. Esto es especialmente importante antes de la época de clima húmedo. Consulte con su representante de servicio además sobre el costo de limpiar las piezas en el interior del producto. Otras precauciones NO coloque objetos pesados encima de este producto o cause otros daños al producto. Cuando vaya a levantar o a trasladar el producto, póngase en contacto con su representante de servicio. NO toque las piezas eléctricas tales como los conectores o tableros de circuitos impresos. La electricidad estática de su cuerpo puede dañarlos. NO intente hacer operación alguna que no hay sido descrita en este manual de instrucciones.

DECLARACIÓN DE CONFORMIDAD

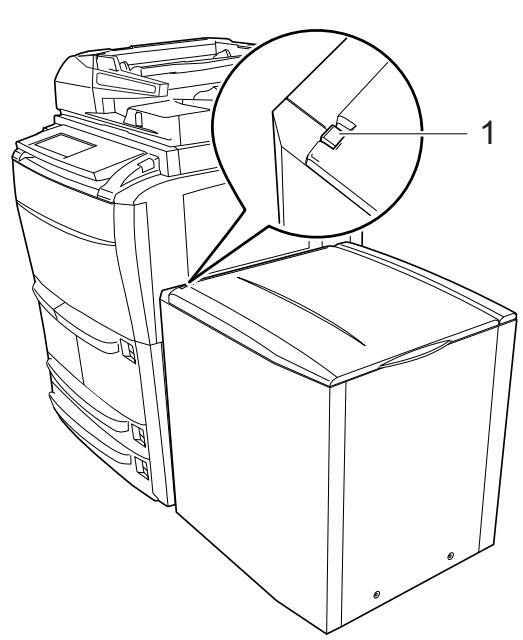

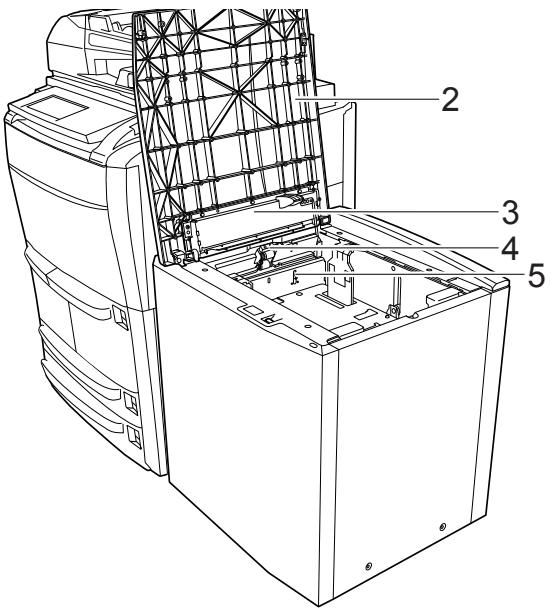

CON 2004/108/EC, 2006/95/EEC, 93/68/EEC y 1999/5/EC Declaramos, bajo nuestra responsabilidad, que el producto al que hace referencia esta declaración cumple las siguientes especificaciones. EN55024 EN55022 Class B EN61000-3-2 EN61000-3-3 EN60950-1 EN60825-1 EN300 330-1 EN300 330-2 Nombre de las piezas

Palanca de liberación

Indicador de colocación de papel

Interruptor para elevador de papel

Interruptor de detección

Carga de papel Para detalles sobres los tipos de papel aceptados, consulte el Papel en el Anexo de la Guía de Funcionamiento Avanzado. Antes de cargar papel Cuando abra un paquete de papel nuevo, siga las instrucciones siguientes para ventilar el papel antes de cargarlo.

Sujetando el papel por los dos lados, doble los bordes hacia abajo de modo que el centro se curve hacia arriba.

Colocando los pulgares hacia el centro del papel, desdoble el papel de modo que la hoja inferior vuelva a su posición original. Ayúdese de los pulgares para hacer que la pila de papel quede en forma de montaña.

Abanique el papel levantando una mano y bajando la otra alternativamente. Las hojas individuales quedan ligeramente levantadas y separadas unas de otras.

Alinee las hojas golpeando la pila de papel en una superficie plana. Si el papel está curvado o doblado, alíselo antes de cargarlo. El papel curvado o doblado puede causar atascos. IMPORTANTE: Asegúrese de que el papel no tiene grapas o clips. Estos podrían dañar la copiadora o degradar la calidad de la imagen. Si las copias expulsadas no quedan planas o se apilan de forma desalineada, quite el papel del cajón, dele la vuelta y vuelva a cargarlo. No exponga el papel a temperaturas y humedad elevadas. Vuelva a colocar el papel restante en el paquete original y cierre el paquete. Si la copiadora no se va a usar durante un periodo de tiempo prolongado, quite el papel de los cajones, vuelva a colocarlo en el paquete original y cierre el paquete. Colocación de papel en la plataforma La plataforma tiene capacidad para 4000 hojas de papel normal (80g/m2). Los siguientes tamaños de papel pueden utilizarse en la plataforma. Modelos de pulgada: 11 × 17", 8 1/2 × 14", 8 1/2 × 11", 11 × 8 1/2" Modelos métricos: A3, A4, A4R NOTA: Después de colocar el papel, asegúrese de especificar el papel colocado en la plataforma, en el panel de funciones. Las opciones existentes son simple, reciclado, papel de color y papel grueso. Para más detalles, consulte la Guía de funcionamiento para la máquina. Consulte con su concesionario o representante de servicio para el cambio de tamaños de papel.

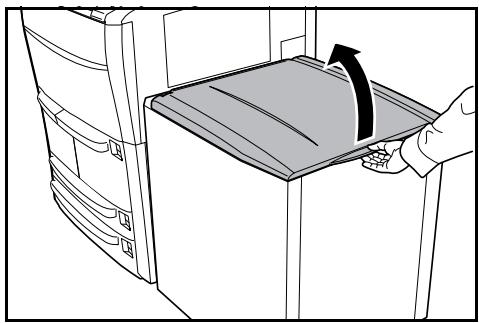

Abra la cubierta superior.

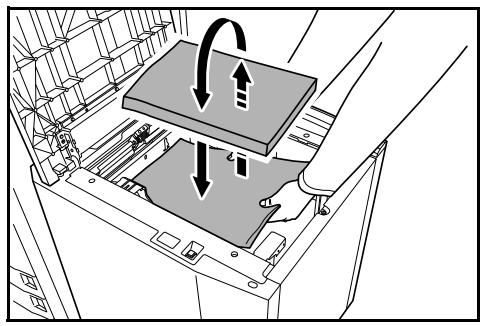

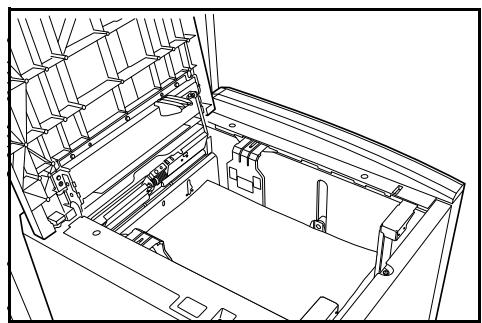

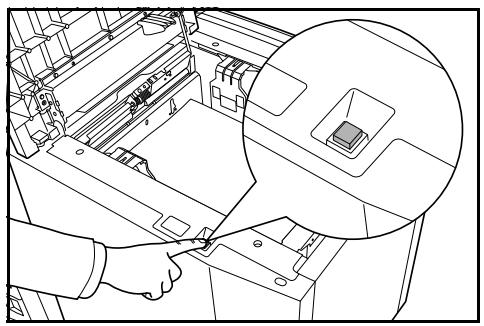

Alinee el papel contra el lado izquierdo en la parte trasera del alimentador cuando lo cargue. NOTA: Antes de colocar el papel, asegúrese que no está enrollado o plegado. El papel enrollado o plegado puede provocar atascos del papel. Coloque el papel con el lado a copiar hacia arriba. NOTA: La plataforma detecta el papel cuando el papel toca el interruptor de detección. El elevador de papel baja para aproximadamente 500 hojas después de tres segundos. Puede agregar papel después de pararse el elevador de papel. No toque el elevador de papel cuando está funcionando.

Español Cuando el elevador de papel se enciende en verde, puede bajar manualmente el elevador de papel. IMPORTANTE: Si el papel supera el nivel indicado (1) cuando el elevador de papel está en su punto más bajo, el indicador de carga de papel se enciende en rojo y aparece el mensaje de error.

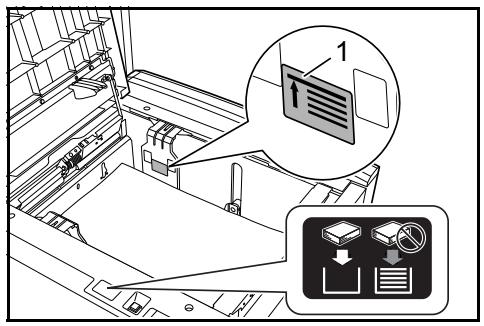

Asegúrese que el papel no supera el nivel indicado (1). Para más detalles de los mensajes de error, consulte la Respuestas a los mensajes de error en la página 40.

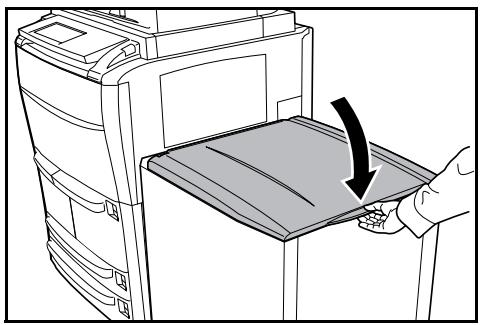

Cierre suavemente la cubierta superior. Indicador de colocación de papel Los detalles del indicador de colocación de papel son los siguientes. Indicación Condición Descripción Se enciende Puede colocar el papel. en color verde Destella en color verde El elevador de papel baja hasta el fondo. Puede colocar el papel hasta el nivel indicado. Se enciende en color rojo No puede colocar el papel. Asegúrese que el papel colocado no supera el nivel indicado.

Español Solución de problemas Solución de errores En la tabla siguiente se ofrecen recomendaciones generales para la solución de problemas. Si surge algún problema relacionado con la copiadora, lea los puntos de verificación y procedimientos indicados en las páginas siguientes. Si el problema persiste, póngase en contacto con el servicio técnico. Síntoma Puntos de verificación El papel se atasca a menudo. Acción correctiva Referencia ¿Esta bien colocado el papel? Coloque bien el papel. página 38 ¿El papel es de un tipo admitido? ¿Está en buen estado? Retire el papel, dele la vuelta y vuelva a cargarlo. página 37 ¿Está el papel doblado, arrugado o curvado? Sustituya el papel por otro papel nuevo. página 38 ¿Hay restos rasgados o papel atascado en la plataforma? Retire el papel atascado. página 41 Respuestas a los mensajes de error Si el panel táctil muestra alguno de estos mensajes, siga el procedimiento correspondiente. Mensajes de error Puntos de verificación Acción correctiva Referencia Fije el depósito de papel lateral. ¿Está la plataforma bien instalada en la copiadora? Instale firmemente la plataforma en la copiadora. Añadir papel en el cajón 5. ¿Hay papel en el cajón indicado? Cargue papel. página 38 Revise la plataforma. Excede capac papel. Vuelva a colocar papel en plataforma. ¿Se superó la capacidad de almacenamiento máxima de la plataforma? Saque papel del depósito lateral de modo que no exceda la capacidad máxima. página 38 Problema de alimentación. Quitar papel.

Si se produjo un atasco de papel, se indica el lugar del atasco en el panel de toque y se detiene la copiadora. Deje la copiadora encendida (posición |) y siga las instrucciones para retirar el papel atascado. página 41 Depósito lateral averiado. Seleccionar otro depósito de papel.

La plataforma tiene una avería y no puede utilizarse temporalmente. Póngase en contacto inmediatamente con nuestro servicio técnico o con un centro de servicio autorizado. Para continuar copiando, utilice el otro cajón.

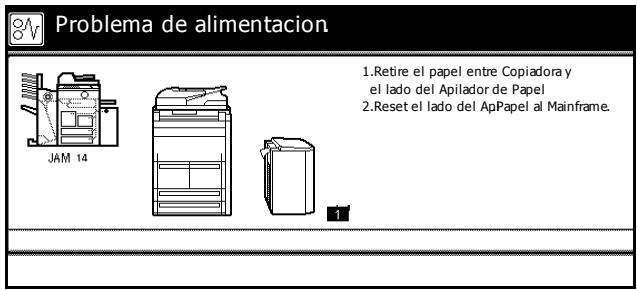

Cómo solucionar los atascos de papel Si el papel está atascado en la plataforma, aparece Atasco de papel en el panel de toque y se detiene la copiadora. Consulte estos procedimientos para quitar el papel atascado. Problema de alimentacion. 1.Retire el papel entre Copiadora y el lado del Apilador de Papel 2.Reset el lado del Api .Papel al Mainframe. Precauciones con los atascos de papel

El trabajo de copia interrumpido se borra cuando presiona la tecla de electricidad para apagar o se desconecta el interruptor principal.

Deje el interruptor principal en ON (|) cuando elimina los atascos de papel.

No reaproveche el papel atascado.

Si el papel se rompe, asegúrese de quitar todos los trozos de papel de la copiadora. Los trozos de papel que quedan en la copiadora provocan nuevos atascos.

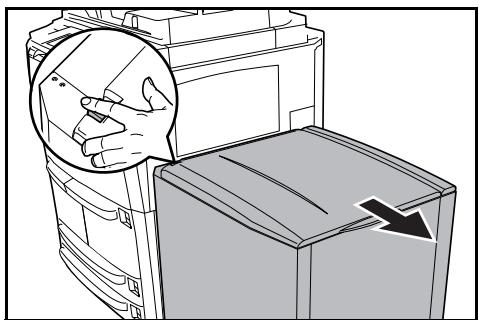

Presione la palanca de liberación de la plataforma para desmontar la plataforma de la copiadora.

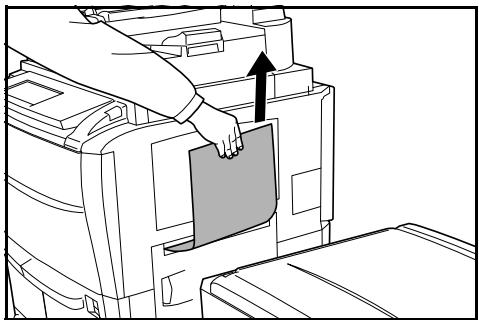

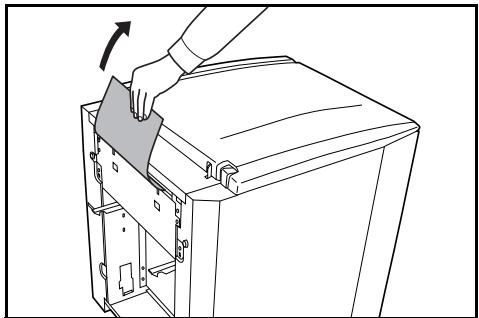

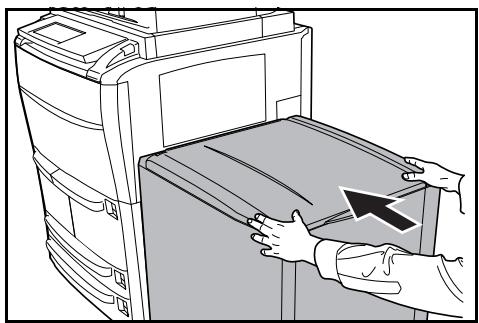

Elimine el papel atascado en la ranura de conexión de la plataforma. Si se rasga el papel, elimine los restos rasgados de la copiadora. Instale la plataforma en la copiadora en su posición original. NOTA: Cuando aparece Atasco de papel en el panel de toque, siga los pasos a continuación.

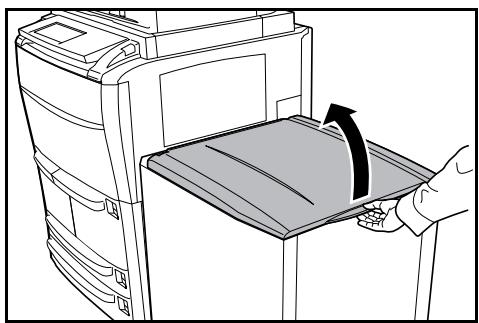

Abra la cubierta superior de la plataforma.

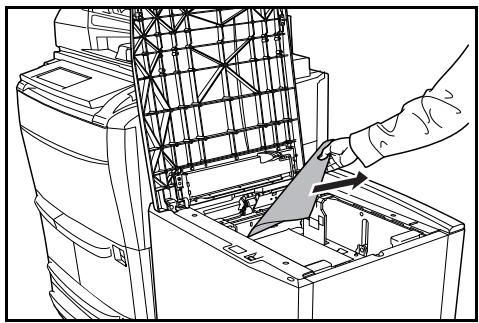

Retire el papel atascado. Si se rasga el papel, elimine los restos rasgados de la copiadora.

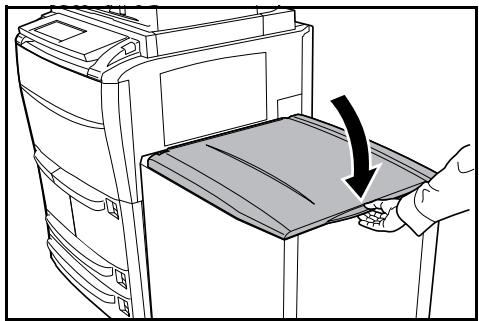

Cierre suavemente la cubierta superior de la plataforma. Especificaciones Tamaño del papel Gramaje: 60 a 200 g/m2 Tipos de papel: Simple, reciclado, papel de color y papel grueso. Allineare i fogli picchiettando la pila su una superficie piana.
