MANUALE UTENTE NRB32SX1 & NR-B32SX1 PANASONIC

La ringraziamo per aver acquistato quello prodotto Panasonic. Leggere attentamente le istruzioni prima di usare il prodotto. Conservare il presente manuale per consulazioni future. Le istruzioni per l'installazione sono incluse.

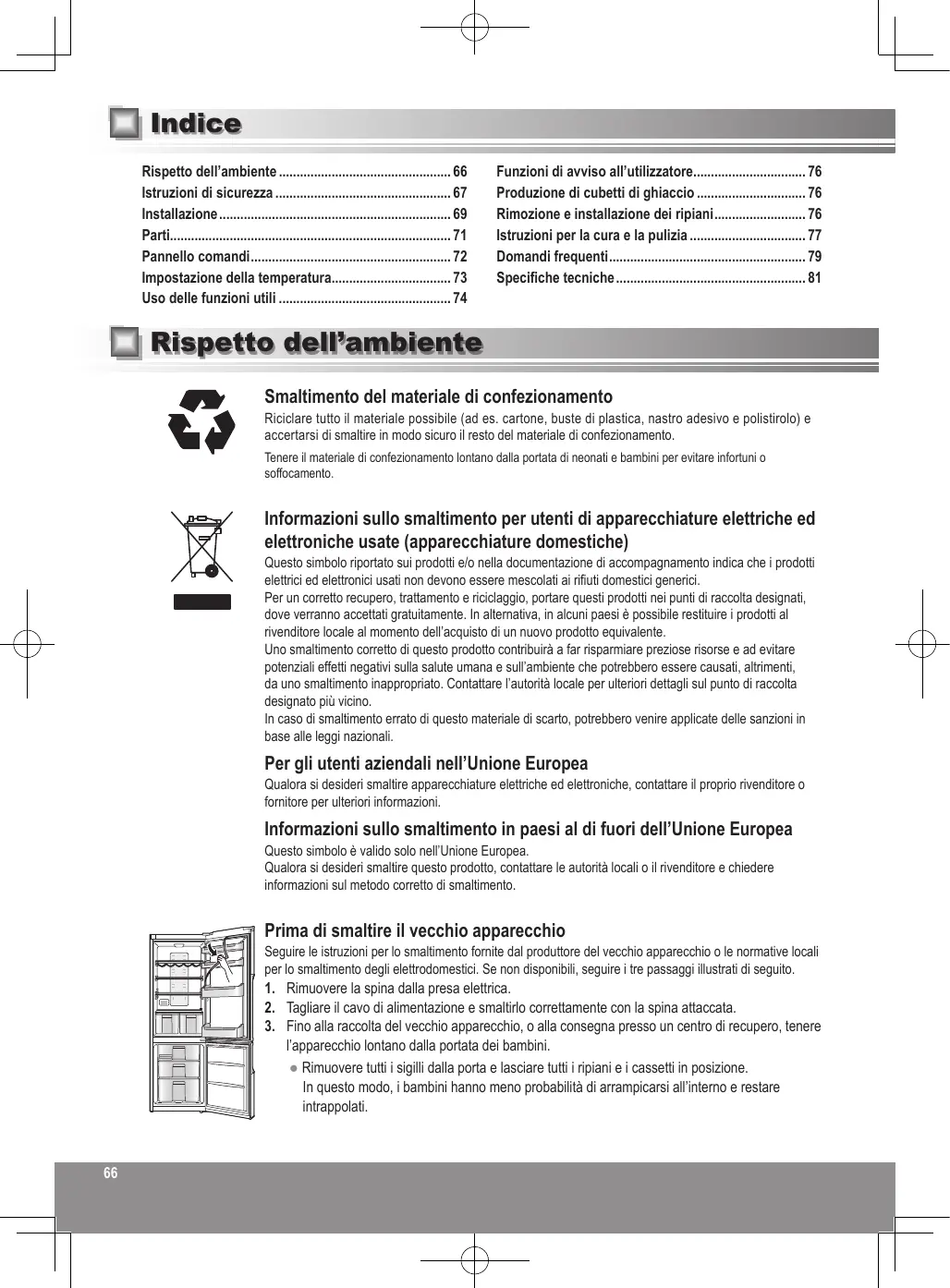

Espanol 82-97

Rispetto dell'ambiente 66

Istruzioni di sicurezza 67

Installazione 69

Parti. 71

Pannello comandi 72

Impostazione della temperatura 73

Uso delle funzioni utili 74

Funzioni di avviso all'utilizzatore. 76

Produzione di cubetti di ghiaccio 76

Rimozione e installmente dei ripiani 76

Istruzioni per la cura e la pulizia 77

Domandi frequenti. 79

Specifiche tecniche 81

Rispetto dell'ambiente

Smaltimento del materiale di confezionamento

Riciclare tutto il materiale possibile (ad es. cartone, buste di plastica, nastro adesivo e polistirolo) e accertarsi di smaltire in modo sicuro il resto del materiale di confezionamento.

Tenere il materiale di confezionamento lontano alla portata di neonati e bambini per evitare infortuni o soffocamento.

Informazioni sullo smaltimento per utenti di apparecchiature elettriche ed elettroniche usate (apparecchiature domestiche)

Questo significato riportato sui prodotti e/o nella documentazione di arrivapagnamento indica che i prodotti elettrici ed elettronici usati non devono essere mescolati ai rifiuti domestici generici.

Per un corretto recupero, trattamento e riciclaggio, portare quosti prodotti nei punti di raccolta designati, dove verranno accettati Gratisamente. In alternatively, in alcuni paesi è possible restituire i prodotti al rivenditore locale al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse e ad evitare potenziali effetti negativi sulla salute umana e sull'ambiente che potrebbero essere causati, altrimenti, da uno smaltimento inappropriato. Contattare l'autorità locale per ulteriori dettagli sul punto di raccolta designato più vicino.

In caso di smaltimento errato di quello materiale di scarto, potrebbero venire applicate delle sanzioni in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il proprio rivenditore o fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in paesi al di fuori dell'Unione Europea

Questo symbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire"This prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metod correttto di smaltimento.

Prima di smaltire il vecchio appearecchio

Seguire les instruzioni per lo smaltimento fornite dal produttore del vecchio appearecchio o le normative locali per lo smaltimento degli elettrodomestici. Se non disponibili, seguire i tre passaggi illustrati di seguito.

1. Rimuovere la spina dalla presa elettrica.
2. Tagliare il cavo di alimentazione e smaltirlo correttamente con la spina attaccata.

3. Fino alla raccolta del vecchio apparecchio, o alla segna presso un centro di recupero, tenere l'apparecchio lontano alla portata dei bambini.

4. Rimuovere tutti i sigilli alla porta e lasciare tutti i ripiani e i cassetti in posizione.

In quello modo, i bambini hanno meno probabilità di arrampicarsi all'interno e restare intrappolati.

Significato dei symboli

Non eseguire questa operazione

Eseguire sempre esta operazione

Indica che l'apparecchio deve essere provvisto di messa a terra per evitare scosse elettriche

Non smontare

Indica il rischio di infortuni gravi o morte.

L'apparechio non è destinato ad essere utilizzato da persone (bambini inclusi) con disponibile fisiche, sensoriali o mentali ridotte, o con esperienza e competenze insufficienti, se non dietro sorveglianza e istruzioni di un soggetto responsable della loro incolumità.

I bambini devono sempre essere sorvegliati per evitare che giochno con l'apparechio.

Non utilizzare adattatori per presa multipli e non collegare più apparecchi allo stesso adattatore per presa.

• In caso contrario, possono verificarsi surriscaldamento, incendi o cortocircuiti.
  Non stringere, annodare o piegare il cavo di alimentazione e non appoggiarvi oggetti pesanti.
• Queste operazioni augmentano il rischio di incendi o scousse elettriche. Se il cavo di alimentazione o la spina sono danneggiati, fari sostituire dal produttore, da un rappresentante autorizzato o da un technician qualificato per evitare pericoli.

Non scollegare il frigorifero tirando il cavo di alimentazione.

• Questa operazione più danneggiare il cavo di alimentazione. Impugnare sempre la spina ed estrarla con decisione alla presa elettrica.

Non appoggiare contentitori d'acqua sul frigorifero.
L'acqua puo daneggiare l'isolamento dei componenti elettrici e causare cortocircuiti, incendi o scosse elettriche.

Non spruzzare gas inflammabili vicino al frigorifero.
- Ciò più causare esplosioni o incendi.

Non spruzzare acqua all'internalo all'esterno del frigorifero.
In caso contrario, potrebbero verificarsi incendi o scosse elettriche.

Non toccare la spina di alimentazione con le mani bagnate.
- In caso contrario, potrebbero verificarsi scosse elettriche.

Non installare il frigorifero in luoghi umidi o dove possa entrare a contatto con l'acqua.
- Se l'isolamento delle parti elettriche è deteriorato, possono verificarsi cortocircuiti, scosse elettriche o incendi.

Non conservare sostanze volatili o infiammabili nel frigorifero.
- Le sostanze infiammabili come il benzene, i solventi, l'alcol, l'etere e il gas di petrolio liquefatto (GPL) possono causare esplosioni.

Non conservare prodotti pharmaceutici o sensibili alla temperature nel frigorifero.
- I prodotti che richiedono un attento controlo della temperatura non devono essere conservati in frigorifero.

Non permettere ai bambini di arrampicarsi, dondolarsi o appendersi alla porta del frigorifero.
- In caso contrario, possono verificarsi infortuni gravi e danni al frigorifero.

Non utilizzare il frigorifero in presenza di fumi esplosivi o gas inflammabili.
- Ciò più causare esplosioni o incendi.

Non conservare benzina o altri vapori e liquidi inflammabili nel frigorifero e non utilizzarli in prossimità dell'apparecchio.
- Ciò più causare esplosioni o incendi.

-AVVERTENZE:

Non utilizzato dispositivi meccanici o strumenti diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.
- Tali operazioni potrebbero danneggiare l'internalo del frigorifero o causare esplosioni.

-AVVERTENZE:

All'interno degli scomparti per la conservazione degli alimenti, non usare apparetti elettrici diversi da quelli del tipo consigliato dal produttore.
- Ciò più causare esplosioni o incendi.

-AVVERTENZE:

Non danneggiare il circuito refrigerante.
- Ciò più causare esplosioni o incendi.

Non provare a smontare, riparare o modificare da soli il frigorifero.
Tali operazioni possono provocare infortuni, uszioni e scosse elettriche a se stessi o ad altre persone e danneggiare il frigorifero. Se l'apprecchio necessita di modifiche o riparazioni, consultare un centro assistenza autorizzato.

Istruzioni di sicurezza (continua)

Verificare che il frigorifero sa collegato a una presa elettrica dotata di messa a terra. NON collegarlo a una presa elettrica priva di messa a terra.

• Un cortocircuitopotrebbe causare la scossa elettrica.

Verificare che la spina e il cavo di alimentazione non siano schiacciati o danneggiati.

• Un cavo di alimentazione o una spina danneggiati possono causare cortocircuito, incendi o scosse elettriche.
• Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, da un rappresente autorizzato o da un technicianico qualificato per evitare pericolii.
• NON TENTARE DI SOSTITUIRLO DA SOLI.

Rimuovere eventuale sporcizia o polvero diregli spinotti di alimentazione prima di collegare l'appareccchio alla presa elettrica.
Gli accumuli di polvere alla spina possono impedire l'isolamento, soprattutto in condizioni di umidità. In caso contrario, potrebbero verificarici cortocircuiti, incendi o scosse elettriche. Scollegare il cavo di alimentazione e pulirlo con un panno asciutto. Non useari ma un panno bagnato o umido.

Collegare l'apparecchio alla presa elettrica, verificando che il collegamento sia sicuro.
- Una spina di alimentazione collegata scorrettamente può causare incendi o scosse elettriche.

Installare il frigorifero in un'area ben ventilata.
- A un quantitativo maggiore di refrigerante nell'apparecchio, deve corrispondere uno spazio più ampio in cui collocare il frigorero. In caso di perdite di refrigerante, e se l'apparecchio si trova in uno spazio ristrello, l'accumulo di gas combustibili potrebbe verificarsi con maggiore probabilità. Cio può causare esplosi o incendi. Di norma, per ogni 8 g di refrigerante, è necessario almeno 1 metro cubo di spazio nel locale. Il quantitativo di refrigerante contentu dell'apparecchio è indicato sulla targhetta dei dati che si trovare al suo interno.

Il refrigerante utilizzato nel frigorifero (R600a) e i gas del materiale isolante (ciclopentano) sono inflammabili e richiedono procedure di smaltimento speciali.

• Prima di smaltire l'apparecchio, verificare che i tubi sul retro non siano danneggiati. Eventuali perdite di refrigerante o gas sono casonsare incendi o esplosioni.
  Scollegare il frigorifero prima della pulizia e della manutenzione.
  In caso contrario, potrebbero verificarsi scosse elettriche.
  Se si avverte odore di bruciato o il frigorifero emette fumo, scollegare immediamente la spina di alimentazione e consulare un centro assistenza autorizzato.
• In caso contrario potrebbero verificarsi incendi o scosse elettriche.

-AVVERENZE: Mantenere le aperture di ventilazione della superficie esterna o della struttura interna dell'apparecchio prive di ostruzioni.
- In caso contrario potrebbero verificarsi incendi o esplosioni perché refrigerante non siouldisperde in caso di perdite.

ATTENZIONE

Indica il rischio di lesions o danni oggetti.

Non insere bottiglie o contentitori di vetro nel congelatore.
Ghiacciandosi, il contento potrebbe rompere il veto.
Non toccare le pareti interne del congelatore o gli alimenti al suo interno con le mani bagnate.
- La pelle potrebbe congelarsi eaderire alle pareti interne oagli alimenti.
Non aprire o chiudere le porte impugnando le maniglie con entrambre le mani.
- In caso contrario, potrebbero verificarsi infortuni.

In caso di interruzione della corrente, non aprire frequently il frigorifero e non insertirvi nuovi alimenti.
- Tali operazioni potrebbero causare l'autozzo della temperatura all'interno del frigorifero e il deterioramento degli alimenti inesso conservati.

Se il frigorifero non delve essere utilizzato per un lungo periodo, scollegarlo alla rete elettrica.

Inoltre, prestare attenzione allo spazio tra le porte del frigorifero e del congelatore, soprattutto se vengono aperte contemporaneamente.
- In caso contrario, potrebbero verificarsi infortuni.

Aprendo il frigorifero, prestare attenzione a non schiacciarsi le dita nei punti che sono provocare lesions "da compressione". In particolare,ollipop la porta del frigorifero, prestare attenzione al potenziale punto di compressione tra le portedel frigorifero e del congelatore.

• In caso contrario, potrebbero verificarsi infortuni.

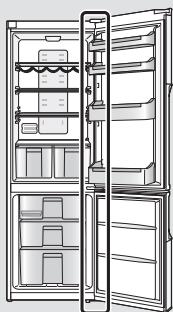

Potenziali punti di compressione

Questo paragrafo fornisce spiegazioni su come installare l'apparecchio in modo da ridurre il rumore e ottener un funzionamento ad energia ottimizzata.

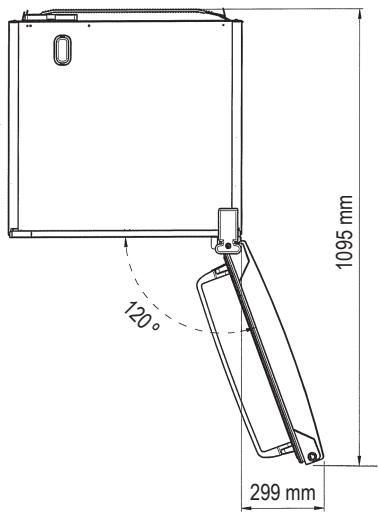

Dimensioni

Larghezza600 x Profondita652 x Altezza1866 (mm)

Apertura delle confezione dell'apparecchio

Rimuovere tutte le protezioni e il nastro adesivo alla confezione dell'apparechio.

Scegliere il luogo giusto in cui posizionarlo

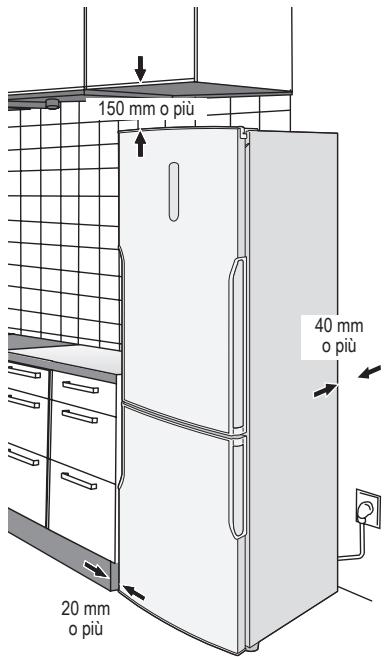

Ventilazione

Poiché durante il funzionamento l'apparecchio disperde calore, è opportuno installarlo in una stanza ascuita e ben ventilata con uno spazio sufficiente nella parte superiore e posteriori dell'apparecchio stesso come lostrato nella figura 1. Lo spazio di apertura dovrebbe essere maggiore se si percepiscono rumoni da vibrationazione.

Temperatura

La temperatura dell'ambiente influsce sul consumo di energia e sulle prestazioni del frigoriferro, ad es. sulla quantità di elettricità utilizzata per raffreddare o congelare gli alimenti.

Per ottener i risultati migliori, l'apparecchio non deve pertanto:

• essere espostodirettamente alla luce del sole
• essere installmento vicino a radiatori, fornelli o altre fonti di calore
• essere installato in un luogo in cui la temperature ambiente non corresponda alla classificazione climatica per la quale l'apparecchio è stato progettato. Per la classificazione climatica dell'apparecchio,fare riferimento al paragrafo sulle Specliche tecniche.

Livello

Installare su un pavimento a livello e sufficientemente resistente per supportare un frigoriferro alla sua massima capienza.

Livellare le irregularità del pavimento regolando con il cacciavite i due piedini anteriors del frigorifero, come migliorato nella figura 2.

Cio eviterà vibrazioni e rumore.

Se l'apparecchio deve essere posizionato sulla moquette o su un pavimento in vinile, sistemare una tavola solida su quosti ultimi prima di procedere all'installazione del frigoriferro. Ciò eviterà scolorimenti del pavimento dovuti al calore emesso dall'apparecchio.

La posizione dei cardini della porta del frigorifero più essere invertita da destra a sinistra, in modo che le porte di aprano nella direzione opposa. Se tale modifica fosse più adatta alle esigenze dell'ambiente in cui verrà posizionato l'apparecchio, contattare il nostro centro assistenza indicate nell'opuscolo allegato, o visitare il nostro sito web (http://panasonic.net).

Non ci assumiamo alcuna responsabilità nel caso in cui i cardini vengano invertiti personalmente dall'utente.

Le parti necessarie per invertire la direzione dell'apertura della porta sono comprese nella confezione dell'unità.

Figura 1

Figura 2

Installazione (continua)

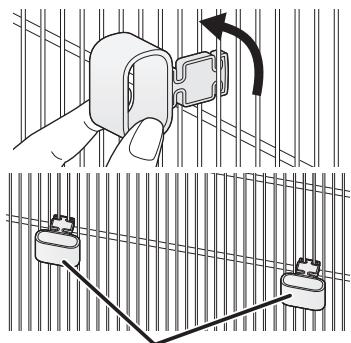

Installazione delle guide di distanza

Per evitare che il condensatore (il componente posteriori nero con alette) venga a dato con la parete, applicare due guid di distanza di plastica ruotate di 90^ .

Guide di distance (accessori)

Pulizia

Dopo l'installazione, pulire l'appareccchio con acqua calda.

Collegamento della spina di alimentazione alla presa elettrica

É possibile collegare la spina subito après l'installazione.

Dopo aver collegato l'apparecchio, per un attimo appariranno tutti i simboli e poi i valori di avvio appariranno come -18 °C sulla spia di impostazioni del congelatore e 4 °C sulla spia di impostazioni del frigorifero.

Tutti i tasti sul pannello di controllo si attivano con un tocco (basta premere per attivare il pulsante che si desidera mettere in funzione).

Note:

• Per il processo di raffreddamento potrebbero essere necessari tempi più lunghi durante i mesi estivi o quando la temperature ambiente è più elevata.
• Se occorre scollegare il frigorifero alla presa elettrica, attendere almeno 10 minuti prima di ricollegarlo. In caso contrario, il compressore potrebbe danneggiarsi.

Temperatura ambiente della stanza

La classe climatica è riportata sulla targhetta dei dati di potenza che si trovava nel lato sinistro del comparto frigoriferro; nella targhetta sono indicate ancche le temperature ambiente in base alle quali l'apparecchio più funzionare.

Classe climatica		Temperatura ambiente consentita
SN	(Temperato prolongato)	da +10 °C a 32 °C
N	(Temperato)	da +16 °C a 32 °C
ST	(Subtropicale)	da +16 °C a 38 °C
T	(Tropicale)	da +16 °C a 43 °C

Risparnio energetico

1. Installare il frigoriferro in un locale ascutto, fresco e ben ventilato. Più la temperatura ambiente è fresca, minore sare il consumo di energia. (Fare riferimento alla pagna 69 per dimensioni e spazio.)

2. La combinazione di cassetti e ripiani che risulterà maggior in volume comportera un minore consumo energetico del frigorifero.

3. Rimuovere i due cassetti superiori del congelatore (lasciare il cassetto inferiore del congelatore).

4. Installare i cassetti e i ripiani all'interno del frigoriferro nelle posizioni illustrate nel paragrafo "Parti" (P.71).

5. Evitare di riempireecessivamente il frigorifero per consentire una buona circolazione dell'aria.

6. Apire le porte soltanto se necessario e per il minor tempo possibile.
7. Pulire periodicamente le aperture di ventilazione alla base del frigorifero con un aspirapolvere o altri strumento simile. (Fare attenzione a non danneggiare il tubo del circuito refrigerante all'internalo del coperchio.)
8. Quando si imposta la modalità Super Freeze o la modalità Super Cool, il consumo energetico è maggiore.

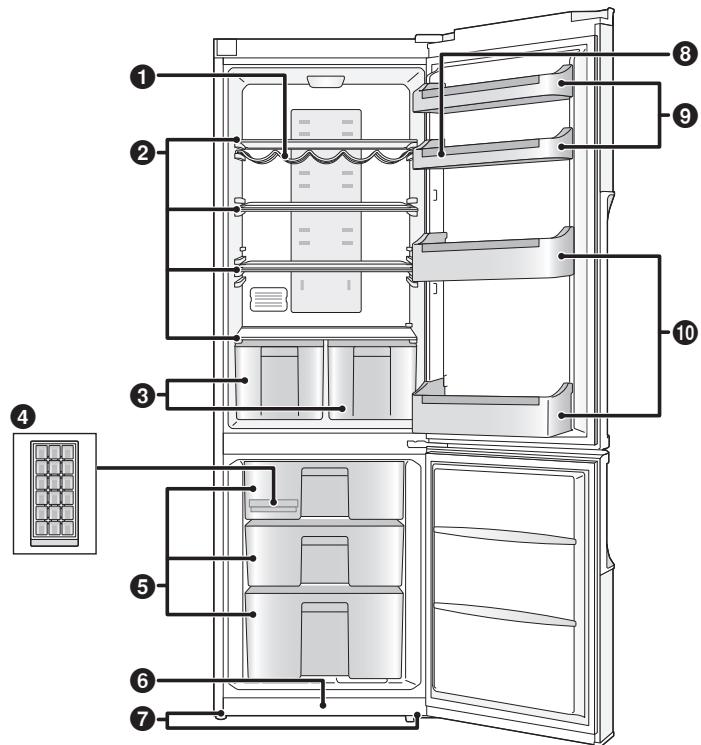

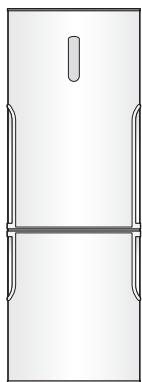

L'illustrazione sottostante è basata sul modello NR-B32SX1 e potrebbe non corrispondere al frigorifero acquistato.

Comparto frigorifoero

É possible impostare la temperatura in un intervallo compreso tra 2^ e 8^ .

Cibo cottto, bevande, uova, morte, prodotti caseari

Scomparto congelatore

E possible impostare la temperatura in un intervallo compreso tra -24^ e -16^

Carne, pollame pesce surgelati, gelato

1 Portabottiglie
Ripiani di vetro
Scomparti per frutta e verdura
4 2 vaschette del ghiaccio

Cassetti del comparto congelatore
Piastra di rinsforzo
Piedini regolabili
2 portauova

Ripiani della porta
10 Ripiani delle bottiglie

Nota:

• É possiblo modificare le posizioni in cui installare i ripiani della porta e i ripiani delle bottiglie. Si prega, tuttavia, di prestare attenzione in quanto alimenti e bevande conservati sono cadere durante l'apertura e la chiusura della porta a seconda delle posizioni del ripiano.

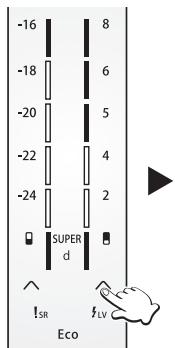

Pannello comandi

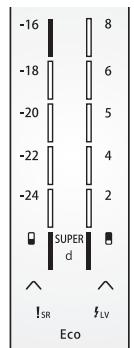

Area del display

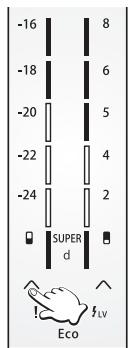

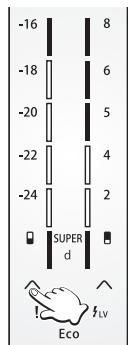

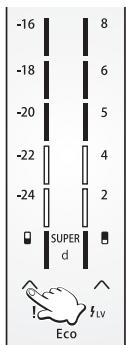

1 Temperatura del congelatore e spiè di temperatura

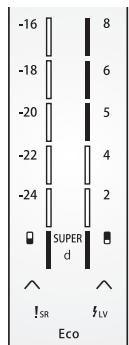

• É possible impostare la temperatura in un intervallo compreso tra -24 °C e -16 °C.
• Più alta è la temperatura, più spie si accendono.

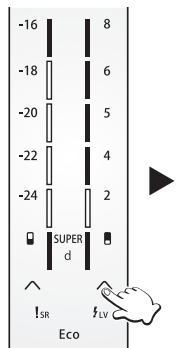

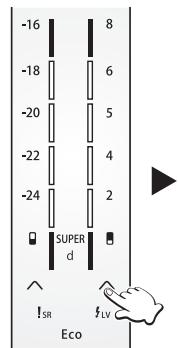

2 Temperatura del frigorifero e spie di temperatura

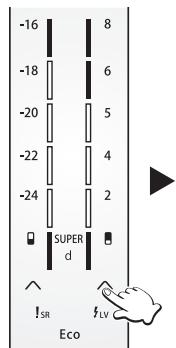

• É possible impostare la temperatura in un intervallo compreso tra 2^ e 8^ .
• Più alta è la temperatura, più spie si accendono.

3 Modalità Super Freeze
La spia inferiore e si accendono.
4 Modalità Super Cool
La spia inferiore e si accendono.
SR (Assistenza)
!SR si accende quando si verifies un problema nel frigorifoero.
LV (Tensione bassa)
f_LV si accende quando la tensione della rete elettrica è Bassa.

Area comandi

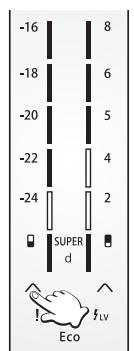

Pulsante di selezione del congelatore
Pulsante di selezione del frigorifero
9 Pulsante/spia della modalità Eco
10 Pulsante/spia della modalità Vacanza
11 Pulsante/spia della modalità Raffreddamento bottiglie
Pulsante/spia dell'allarme

Note:

• Questo frigorifero utilizza un microprocessore per controllare la temperatura. La temperatura all'interno del frigorifero cambia a seconda di fattori come cambiamenti della temperatura ambiente, frequenza di aperture e chiusura delle porte e quantità di alimenti conservati all'interno e modo di conservazione.
• Quando è impostata la modalità Eco, la modalità Vacanza o la modalità Raffreddamento bottiglie, si accende la spia corrispondente alla modalità selezionata.
• !SR e !LV si accendono insieme alla spia dell'allarme e contemporaneamente si sente l'allarme.

Scomparto frigorifero

Al momento dell'acquisto, la temperatura è impostata a 4^ .

2^ C

4℃

5°C

6°C

8℃

Premere (destra) una volta e quando premerlo di nuovo entro 1 secondo.
- É possible impostare la temperatura.
Premere (destra) ripeturamente fino a quando viene impostata la temperatura desiderata.
- Se durante la procedura di impostazione non viene effettuata alcuna operatione per 1 secondo, le spie si accendono e un segnale acustico indica che adesso la temperatura è impostata.

Nota:

• Quando la modalità Vacanza, la modalità Super Freeze, la modalità Super Cool o la modalità Eco termina o viene annullata, l'unità ritorna alle impostazioni precedenti.

Scomparto congelatore

Al momento dell'acquisto, la temperatura è impostata a -18 °C.

-24°C

-22°C

-20°C

-18°C

-16°C

Premere (sinistra) una volta e quindi premerlo di nuovo entro 1 secondo.
- É possible impostare la temperatura.
Premere (sinistra) ripetutamenteAGO a quando viene impostata la temperatura desiderata.
- Se durante la procedura di impostazione non viene effettuata alcuna operatione per 1 secondo, le spie si accendono e un segnale acustico indica che la temperatura è impostata.

Nota:

• Quando la modalità Vacanza, la modalità Super Freeze, la modalità Super Cool o la modalità Eco termina o viene annullata, l'unità ritorna alle impostazioni precedenti.

Uso delle funzioni utili

Modalità Super Freeze

Caratteristica:

• In esta modalità, il congelatore si raffredda velocemente, consentendo il congelamento di alimenti freschi, ecc. presenti nel congelatore.
• La modalità Super Freeze termina automaticamente après 24 ore o quando la temperature del sensore del congelatore diventa inferiore a -32^ .

Impostazioni:

1. Premere (sinistra) sino all'accensione di e della spia inferiore.
2. Se durante la procedura di impostazione non viene effettuata alcuna operazione per 1 secondo, e la spia si accendono e un segnale acustico indica che la modalità Super Freeze è impostata.
3. In esta modalità si accendono si la spia.

Note:

In questa modalita:
-Premendo (sinistra), la modalità Super Freeze viene annullata ed è possible impostare la temperatura desiderata.
-É possibile selezionale la modalità Eco e la modalità Vacanza.
Se nessuna di essere modalità viene impostata, la modalità Super Freeze viene annullata e la modalità selezionata diventa attiva.
-É possible regolare la temperatura del frigorifero.
- L'effetto sugli alimenti conservati potrebbe diminuire se la modalità Super Freeze viene impostata diverse ore prima di riporre gli alimenti nella scomparto congelatore.
- Si consiglia di eseguire le seguenti operazioni per raggiungere la massima capacité.
① Impostare la temperatura del congelatore a -24°C 26 ore prima di riporre gli alimenti.
② Impostare la modalità Super Freeze 10 ore prima di riporre gli alimenti.
③ Se si desidera congelare granidi quantitativi di alimenti, rimuovere i due cassetti superiori dal congelatore e riporre gli alimenti direttamente sul ripiano in vetro o nel cassetto inferiore del congelatore (collocando gli alimenti direttamente sul ripiano in vetro, è possibile ottenere una maggiore capacité).
- La capacité di congelamento massima in 24 ore è individata sull'etichetta delle specifiche.

Modalità Super Cool

Caratteristica:

• In esta modalità, è possible congelare cibi elaborati industriamente prima di mangiarli, è possible congelare e conservare una grande quantità di alimenti ed è possible raffreddare velocamente le bevande.
• La modalità Super Cool termina automaticamente après 8 ore o quando la temperatura del sensore del frigorifero diventa inferiore a 0^ .

Impostazioni:

1. Premere (destra) sino all'accensione di e della spia inferiore.
2. Se durante la procedura di impostazione non viene effettuata alcuna operazione per 1 secondo, e la spia si accendono e un segnale acustico indica che la modalità Super Cool è impostata.
3. In esta modalità si accendono sua la spia.

Note:

Inquesta modalita:

-Premendo (destra), la modalità Super Cool viene annullata ed è possible impostare la temperatura desiderata.

-É possibile selezionare la modalità Eco e la modalità Vacanza.

Se nessuna di queste modalità viene selezionata, la modalità Super Cool viene annullata e la modalità selezionata diventa attiva.

-É possibile regolare la temperatura del congelatore.

Caratteristica:

• In esta modalità, l'unità di controllo attiva il congelatore e in frigorifero in modo economicamente vantagegioso.

Impostazioni:

1. Premere Eco una volta e la spia della modalità Eco si accende.
2. Se durante la procedura di impostazione non viene effettuata alcuna operazione per 1 secondo, la spia della modalità Eco si accende e un segnale acustico indica che la modalità Eco è impostata.
3. Sul pannello di controllo, 4 spi che indicano -18 °C, si accendono per il congelatore e 3 spi che indicano 5 °C, si accendono per il frigorifero.
4. Per terminare la modalità Eco, premere Eco. La spia della modalità Eco si accende e un segnale acustico indica che la modalità Eco è terminata.

Modalità Eco

	Note: • In questa modalità: -È possibile regolare la temperatura del frigoriferro e del congelatore. La modalità Eco viene annullata e viene impostata la temperatura selezionata. -È possibile selezioneare la modalità Super Freeze e la modalità Super Cool. Se nessuna di queste modalità viene selezionata, la modalità Eco viene annullata e la modalità selezionata diventa attiva. -È possibile selezioneare la modalità Vacanza. Se viene selezionata, la modalità Eco viene annullata e la modalità Vacanza diventa attiva.
Modalità Vacanza	Caratteristica: • Impostare questa modalità quando il frigoriferro non viene utilizzato per un periodo prolongato di tempo, come durante una lunga vacanza. • In questa modalità, la temperature del frigoriferro è impostata automaticamente a 12 °C e la temperature del congelatore è impostata automaticamente a -18 °C (le spie di temperatura del frigoriferro si spengono). Impostazioni: 1. Premere Holiday una volta e la spia della modalità Vacanza si accende. 2. Se durante la procedura di impostazione non viene effettuata alcuna operazione per 1 secondo, la spia della modalità Vacanza si accende e un segnale acustico indica che la modalità Vacanza è impostata. • Per terminare la modalità Vacanza, premere Holiday. La spia della modalità Vacanza si accende e un segnale acustico indica che la modalità Vacanza è terminata. Note: • Prima di utilizzare questa modalità, svuotare il frigoriferro e chiudere la porta. • Al termine di questa modalità, il frigoriferro riprende il funzionamento con le impostazioni precedenti. • Fino all'annullamento di questa modalità non è possible effettuare alcuna regolazione.
Modalità Raffreddamento bottiglie	Caratteristica: • É possible raffreddare velocemente le bevande nel congelatore. • Questa modalità ha una funzione timer ed è possible impostare un segnale acustico quando il timer raggiunge 5, 10, 15, 20, 25 o 30 minuti. • Rimuovere le bottiglie al segnale acustico. Se le bottiglie vengono lasciate a lungo nel congelatore, il loro contentuto potrebbe ghiacciardi e le bottiglie potrebbero rompersi. Impostazioni: 1. Premere Bottle una volta e la spia della modalità Raffreddamento bottiglie si accende. 2. Premere nuovamente Bottle fino a visualizzare la durata desiderata. La durata impostata viene migliorata delle spie come segue: Si accende la prima spia : 5 min Si accendono la prima e la seconda spia : 10 min Si accendono alla prima alla terza spia : 15 min Si accendono alla prima alla quarta spia : 20 min Si accendono alla prima alla quinta spia : 25 min Si accendono alla prima alla sesta spia : 30 min Una spia rappresenta cinque minuti. 3. Se durante la procedura di impostazione non viene effettuata alcuna operazione per 1 secondo, la spia della modalità Raffreddamento bottiglie si accende e un segnale acustico indica che la modalità Raffreddamento bottiglie è impostata. 4. La spia superiore lampeggia per cinque minuti. Quindi si spegne e la spia successiva inizia a lampeggiare. Questa operazione viene ripetuta fine a quando l'ultima spia lampeggia per cinque minuti. 5. Un segnale acustico indica quando si arrivava alla durata impostata. • Per terminare la modalità Raffreddamento bottiglie, premere Bottle. La spia della modalità Raffreddamento bottiglie si accende e un segnale acustico indica che la modalità Raffreddamento bottiglie è terminata. Note: • In questa modalità, verificare regolamente la temperatura delle bottiglie. • Quando le bottiglie si sono raffreddate sufficientemente, rimuoverle dal congelatore.
Modalità allarme	Caratteristica: • Si sente un segnale acustico: - quando si verifica un problema nel frigoriferro; - quando la tensione è bassa; - quando la porta del frigoriferro viene lasciata socchiusa. Impostazioni: • Premere Alarm per interrompere il segnale acustico.

Funzioni di avviso all'utilizzatore

Le funzioni di avviso all'utilizzatore divertano attive nelle seguenti situazioni.

Situzione	Dettagli	Allarme	Come fermare l'allarme
La modalità è terminata.	È stata raggiunta la durata impostata in modalità Raffreddamento bottiglie.	Suona in continuazione	Premere Bottle.
Problema rilevato.	Si è verificato un problema nel sensore, compressore,istema di raffreddamento o circuito di riscaldamento. • La tensione è Bassa.	Suona agli 5 secondi	Premere Alarm.
Porta socchiusa.	La porta del frigoriferò è stata lasciata socchiusa per più di 2 minuti.	Suona agli 5 secondi	Premere Alarm.

Produzione di cubetti di ghiaccio

Linea di livello dell'acqua

Apriere il congelatore, estrarre il cassetto superiore e prendere la vaschetta del ghiaccio. Riempire con acqua la vaschetta del ghiaccio fino alla linea di livello dell'acqua e rimettere a quello la vaschetta del ghiaccio.

Quando i cubetti di ghiaccio sono pronti, estrarre il cassetto superiore e prendere la vaschetta del ghiaccio. Girare leggermente la vaschetta mantenendo i due lati con le mani; i cubetti di ghiaccio cadranno alla vaschetta. Quindi rimettere a quello la vaschetta del ghiaccio.

Rimozione e installmente dei ripiani

Frigorifoero

Ripiani di vetro

Sollevare leggermente il lato
interno del ripiano e tirarlo fuori.
Quando si rimuovono i ripiani in
vetro, prima di tirarli, rimuovere
primi i ripiani della porta e delle bottiglie se si trovano vicino.

Scomparti per frutta e verdura

Tirare verso di sé gli scomparti per frutta e verdura e toglierli.

Ripiani della porta e ripiani delle bottiglie

Sollevari leggermente, quindi rimuoverli.

Congelatore

Tirare il cassetto verso di sé, sollevarne leggermente la parte anteriore e tirarlo fuori.
Dopo aver rimioso il cassetto, è possible conservare alimenti dello scomparto vuoto.

Pulizia quotidiana

Pulire le parti con un panno asciutto.

Punti che si sporcano fácilmente

Guarnizione della porta

Quando si sporca, la guarnizione si danneggia fácilmente ed è probabile una fuoriuscita di aria fredda.

Ripiano delle bottiglie

Se ci sono degli accumuli di sporco e liquido, pulire rimuovendoli subito.

A cadenza annuale, staccare la spina di alimentazione del frigorifero e rimuovere i ripiani per la pulizia.

Parti che possono essere lavate con acqua

Frigorifo

Ripiani di vetro
Ripiani della porta
Ripiani delle bottiglie
Portauova
- Scomparti per frutta e verdura

Congelatore

Cassetti del congelatore
- Vaschette del ghiaccio

Nota:

• Non utilizzato prodotti pulenti abrasivi come ad esempio bicarbonato di soda poiché posso nanno danneggiare la plastica.

Pulizia del pannello comandi

Il pannello comandi del frigorifero è realizzato in materiale delicato. Per proteggere la sua superficie, non pulirlo con solventi chimici. Pulirlo inceve con un panno asciutto o un panno morbido leggermente umido.

Pulizia della superficie esterna dell'apparecchio

Pulire la superficie esterna dell'apparecchio con un panno morbido leggermente imbevuto di acqua calda. Se non è possible rimuovere delle macchie, applicare un detergente neutro per la pulizia di cucine, quando rimuoverlo con un panno morbido leggermente imbevuto di acqua calda. Eliminare tutte le gocce di acqua residue con un panno asciutto.

Annotazioni sulla pulizia

Non pulire la parte interna o esterna dell'apparecchio con le seguenti sostanze:

• detergenti alcanini - Questo tipo di sostanze più provocare spaccature delle parti di plastica.

• polvere abrasiva, sapone in polvere, olio fossile, acqua calda, spazzole, acido, benzene, solventi, o soluzioni a base di alcol. Queste sostanze possono danneggiare la verniciatura della superficie e le parti di plastica.

Assicurarsi di eliminare qualsiasi macchia diolio edabile che pou ugualmente intaccare le parti di plastica.

Istruzioni per la cura e la pulizia (continua)

AVERTENZE

Prima di sostituire la lampadina, scollegare la spina alla presa elettrica.
In caso contrario potrebbero verificarsi sccesse elettriche o infortuni.

Sostituzione della lampadina

① Scollegare la spina alla presa elettrica.
② Rimuovere il coperchio della lampadina. (Vedi figura a destra.)
③ Girare la lampadina a sinistra e rimuoverla.

Coperchio della lampadina

Note:

• Per installare la lampada sostitutiva effettuare il procedimento opposo.
• La lampada sostitutiva deve essere da 15 W max, 230 V deve ave r'attacco E14.

AWVERTENZE

Controllo di manutenzione

• Il cavo dell'alimentazione è danneggiato?
• La spina di alimentazione si surriscalda?
• La spina di alimentazione è inserita completeness nella presa?

Se il cavo dell'alimentazione è danneggiato, consultare un centro assistenza autorizzato. NON cercare di sostituirli da soli.

ATTENZIONE

Mancato utilizzato per un periodo di tempo prolongato

Se il frigorifero non deve essere utilizzato per un lungo periodo, scollegarlo alla rete elettrica e pulire la spina di alimentazione come descriotto in precedenza. Lasciare quando le porte aperte per 2-3 giorni per fare in modo che l'interno si asciughi ed evitare la formazione di muffa o di odori sgradevoli.

Non accendere e spagnere ripetutamente l'apparecchio. Durerà più a lungo se viene lasciato accesso durante il normale utilizzato.

Prima di spostare o trasportare l'apparecchio

① Rimuovere tutti gli alimenti.
(2) Staccare la spina di alimentazione.
③ Sollevare il piedino regolabile.
④ Tirare o far scivolare verso di sé il frigorifero.
⑤ Ad esempio, utilizzato un panno per assorbire l'acqua alla vaschetta di evaporazione.

(parte inferiore sul retro del frigorifero)

Spostare e trasportare l'apparecchio

L'apparecchio deve essere trasportato da almeno due persone.

① Avvitare fermamente i piedini regolabili.
② Tenere i piedini regolabili da un lato e gli angoli del frigorifero dall'alto, come migliorato nella figura.

Chiudere le porte fissandole con del nastro adesivo

Nota:

• Non trasportare l'apparecchio tenendolo per le porte.
  Trasportare sempre il frigorifero mantenendolo nella sua normale posizione verticale.

Se si ha motivo di ritenere che il frigorifero non funzioni correttamente, verificare innanzitutto i punti seguenti.

Se il problema persiste, scollegare la spina di alimentazione e contattare il rivenditore o un centro assistenza autorizzato.

Problemi generali

Il frigorifero emette un rumore anomalo.	Il frigorifero è stato installato su un pavimento solido e in piano? Ci sono spazi sufficienti intorno al frigorifero? Qualche oggetti vibra sul frigorifero? Si tratta del normale rumore di funzionamento quando il frigorifero si avvia o si arrasta.
Si sente un rumorerosso lo sperimentato del compressore.	Si tratta di un'operazione normale, spesso causata alla circolazione di ritorno del refrigerante al compressore.
Si sente un rumorerosso aver aperto o chiuso la porta.	Si tratta di un'operazione normale, causata alla differenza di pressione dell'aria tra l'interno e l'esterno del frigorifero.
Si sente un rumore di aria o acqua che circarosso aver aperto il frigorifero.	Il rumore è causato alla circolazione del refrigerante nei tubi interni.
Si sente un sibilo continuo.	Il rumore si avverte quando la ventola per la circolazione dell'aria fredda è in funzione. Gli alimenti sonoccessivamente pressati o la temperature ambiente è troppo elevata? In questosi cià, la ventola per la circolazione dell'aria fredda funziona ad alta velocità ed emette un rumore maggiore.
Il compressore è piuttosto rumoroso.	Gli alimenti sonoccessamente pressati o la temperature ambiente è troppo elevata? In questosi cià, il compressore funziona ad alta velocità ed è normale che sia più rumoroso.
Il compressore è in funzione da molto tempo.	Quando si collega la spina di alimentazione per la prima volta, il compressore funziona più a lungo del normale per raffreddare l'interno del frigorifero fino a raggiungere le temperature impostale. È stata impostata la modalità Super Freeze o la modalità Super Cool? Le portesono state aperte e chiuse frequentlymente? Le portesaionocompletamente chiuse? Gli alimenti sonoccessamente pressati o la temperature ambiente è elevata? Se il frigorifero contiene contemporaneamente molti alimenti, il compressore dovr'à funzionare più a lungo.
Sull'esterno del frigorifero si forma condensa.	La formazione di condensa è normale quando l'umidità dell'ambiente è elevata. Eliminare la condensa con un panno asciutto.
L'esterno del frigorifero è caldo al fatto.	Una volta attenuato, il frigorifero potrebbe restare caldo fino a quando l'interno dello scomparto non si via sufficientemente raffreddato. Il frigorifero potrebbe rianere caldoanche dopo che gli scomparti si sono raffreddati. Ciò è dovuto al funzionamento del tubo dissipatore di calorie di cui è dotato il frigorifero per evitare la formazione di condensa e non si tratta di un malfunzionamento.
I comandi del pannello comandi non funzionano.	Il frigorifero è accesso?
Suona l'allarme.	La porta del frigorifero è stata lasciata socchiusa. Chiodere le porta.

Domandi frequenti (continua)

Frigorifero e congelatore

Il frigorifero non raffredda (e il congelatore non congela).	Il frigorifero è accesso?
Il frigorifero non raffredda (e il congelatore non congela) in modo soddisfacente.	La temperature impostata è troppo alta?Il frigorifero è esposto alla luce solare diretta o si trovava vicino a un appearechio di riscaldamento?Ci sono spazi sufficienti intorno al frigorifero?Gli alimenti sonoccessivement pressati o la temperature ambientè è elevata?Le portesono state aperte e chiuse frequently?Le portesono completamente chiuse?Il frigorifero è stato impostato in modalità Vacanza?Se all'interno del frigorifero vengono collocati alimenti caldi, la temperature aumenta temporaneamente.Durante la stagione fredda o quando la temperature ambientè è Bassa, si potrebbe averere l'impressione che il frigorifero non raffreddi.
C'è differenza tra la temperature impostata e la temperature effettiva.	Se all'interno del frigorifero vengono collocati alimenti caldi, la temperature aumenta temporaneamente.
Gli alimenti all'interno del frigorifero congelano.	La temperature impostata per il frigorifero è troppo Bassa?Gli alimenti sono stati collocati nella parte sul fondo frigorifero?La parte vicino alla parete posteriore del frigorifero è il punto in cui la temperature è più fredda. Si consiglia pertanto di non collocarvi alimenti poiché qui potrebbero congelare facilemente.
Nei cassetti porta frutta e porta verdure si forma condensa.	La zona Vitamin-Safe mantiene un elevato livello di umidità per conservare le verdure fresche.Eliminare la condensa con un panno asciutto.
L'apertura della porta del congelatore è dificoltosa.	A volte l'apertura della porta è difficoltosa subito dopo la chiusura.Talvolta, la differenza di pressione dell'aria tra l'interno e l'esterno del congelatore potrebbe renderete dificoltosa l'apertura. Attendere quale istante e riprovare ad aprire la porta.
Vi sono odori all'interno del frigoriferro.	Gli alimenti con un odore forte sono stati sigillati prima di essere collocati nel frigoriferro?Riporre gli alimenti all'interno di un contentatore sigillato e conservarli.Gli odori potrebberoaderire alle superfici interne del frigoriferro. Pulire le superfici con un panno morbido imbehuto di acqua tiepida.

MODELLO	NR-B32SX1-XE NR-B32SX1-XF	NR-B32SG1-SE NR-B32SG1-SF	NR-B32SW1-WE NR-B32SW1-WF
CATEGORIA	Frigorifero - Congelatore
SCOMPARTI NO FROST	TUTTI GLI SCOMPARTI
CLASSE CLIMATICA	T'1
VOLUME TOTALE LORDO	335 L
VOLUME TOTALE NETTO	321 L
VOLUME NETTO DEL FRIGORIFERO	235 L
VOLUME NETTO DEL CONGELATORE	86 L
DIMENSIONI ESTERNE LARGHEZZA x PROFONDITÀ x ALTEZZA	600 mm x 652 mm x 1866 mm
PESO NETTO	74 kg
TENSIONE NOMINALE	220 V - 230 V
FREQUENZA NOMINALE	50 Hz
CONSUMO ENERGETICO	320 kWh/anno-2
CAPACITÀ DI CONGELAMENTO	13,5 kg/24 h
LIVELLO DI RUMOROSITÀ	46 dB
AUTONOMIA MASSIMA DI CONSERVAZIONE IN ASSENZA DI ENERGIA ELETTRICA	18 ore
REFRIGERANTE/CARICA	R600a/58 g
AGENTE ESPANDENTE	Ciclopentano

Note:
1 Tempersatura ambiente consentita: da 16^ a 43^
Il consumo energetico all'anno si basa sui risultati di prove standard per 24 ore. Il consumo di energia effettivo dipende dal modo in cui l'apprecchio è utilizzato e dal posting in cui è installato.

A portecompletamenteaperte

Contenidos

Compartmento del frigorifico

Compartmento del frigorifico
