MANUALE UTENTE KTC-D500E KENWOOD

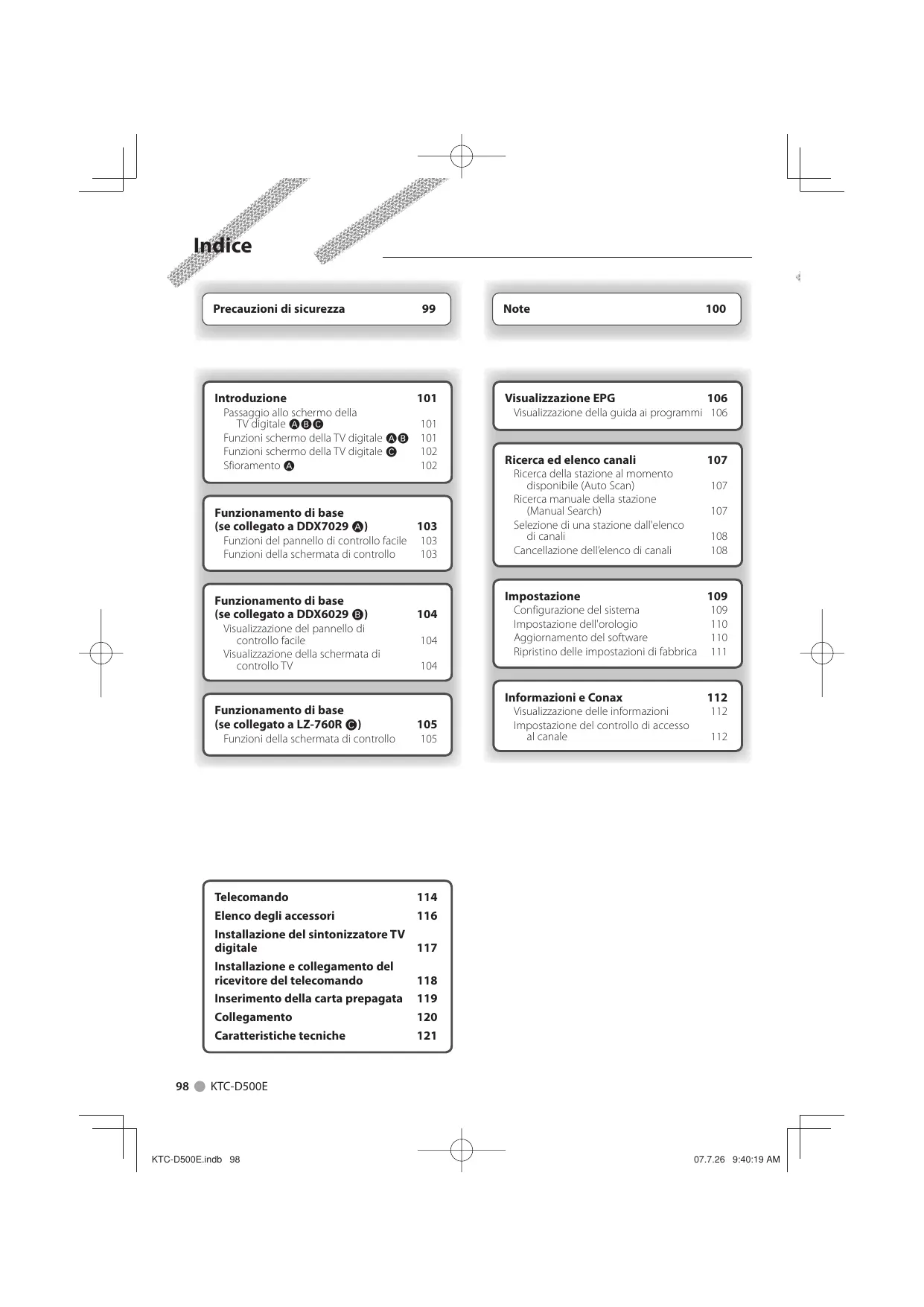

07.7.26 9:40:19 AM Indice Precauzioni di sicurezza

Introduzione Passaggio allo schermo della TV digitale ÅıÇ Funzioni schermo della TV digitale Åı Funzioni schermo della TV digitale Ç Sfioramento Å

Funzionamento di base (se collegato a DDX7029 Å) Funzioni del pannello di controllo facile Funzioni della schermata di controllo

Funzionamento di base (se collegato a DDX6029 ı) Visualizzazione del pannello di controllo facile Visualizzazione della schermata di controllo TV

Visualizzazione della guida ai programmi 106 101 101 102 102

Impostazione 104 104

Configurazione del sistema Impostazione dell'orologio Aggiornamento del software Ripristino delle impostazioni di fabbrica

Informazioni e Conax Funzionamento di base (se collegato a LZ-760R Ç)

Ricerca della stazione al momento disponibile (Auto Scan) Ricerca manuale della stazione (Manual Search) Selezione di una stazione dall'elenco di canali Cancellazione dell’elenco di canali

Funzioni della schermata di controllo

Telecomando Elenco degli accessori Installazione del sintonizzatore TV digitale Installazione e collegamento del ricevitore del telecomando Inserimento della carta prepagata Collegamento Caratteristiche tecniche

Visualizzazione delle informazioni Impostazione del controllo di accesso al canale

KTC-D500E KTC-D500E.indb 98

07.7.26 9:40:19 AM Precauzioni di sicurezza 2AVVERTENZA • Il montaggio e il cablaggio di questo prodotto richiedono conoscenze specifiche ed esperienza. Per motivi di sicurezza, affidate il montaggio e il cablaggio a dei professionisti.

2ATTENZIONE • Alimentate l’apparecchio esclusivamente con una tensione nominale di 12 V CC, con polo negativo a massa. • Utilizzare solo le viti fornite o specificate per l'installazione. L'utilizzo di viti sbagliate può danneggiare l'unità. • Se l’interruttore dell’accensione del proprio veicolo non è dotato di posizione ACC, o se il cavo dell’accensione è collegato ad una fonte di alimentazione con tensione costante come il cavo della batteria, l’alimentazione dell’apparecchio non sarà in connessione con l’interruttore dell’accensione (cioè l’apparecchio non si accenderà e non si spegnerà in sincronizzazione con l’accensione e lo spegnimento del motore). Se desiderate mettere in connessione l’alimentazione dell’apparecchio con l’interruttore dell’accensione del veicolo, collegate il cavo dell’accensione ad una fonte di alimentazione che possa essere attivata e disattivata con la chiavetta di accensione. • Se un fusibile salta, assicuratevi innazitutto che i cavi non abbiano provocato un cortocircuito, quindi sostituite il vecchio fusibile con uno nuovo della stessa potenza. • Dopo aver installato l’apparecchio, controllate che le luci dei freni, gli indicatori, i tergicristalli ecc. dell’automobile funzionino correttamente.

07.7.26 9:40:21 AM Note A questa unità non possono essere collegati dei monitor • Å gruppo DNX7200 KVT-829DVD KVT-729DVD DDX8029 DDX7029 KOS-V500 KOS-V1000 • ı gruppo DDX6029 KVT-827DVD KVT-727DVD KVT-627DVD DDX8027 DDX6027 KVT-M707 • Ç gruppo LZ-760R • Î gruppo

Unità con ingresso video RCA Reset dell'unità • Se non si riesce a far funzionare correttamente l'unità, premere il tasto Reset.

Questo prodotto non è installato dal produttore di un veicolo della linea di produzione, né dall’importatore professionale di un veicolo negli stati membri della UE.

Informazioni sullo smaltimento delle vecchie apparecchiature elettriche ed elettroniche (valido per i paesi europei che hanno adottato sistemi di raccolta separata) I prodotti recanti il simbolo di un contenitore di spazzatura su ruote barrato non possono essere smaltiti insieme ai normali rifiuti di casa. I vecchi prodotti elettrici ed elettronici devono essere riciclati presso una apposita struttura in grado di trattare questi prodotti e di smaltirne i loro componenti. Per conoscere dove e come recapitare tali prodotti nel luogo a voi più vicino, contattare l’apposito ufficio comunale. Un appropriato riciclo e smaltimento aiuta a conservare la natura e a prevenire effetti nocivi alla salute e all’ambiente.

LA DICHIARAZIONE DI CONFORMITA’ “CE” DI QUESTO PRODOTTO E’ DEPOSITATA PRESSO: KENWOOD ELECTRONICS EUROPE B.V. AMSTERDAMSEWEG 37

1422 AC UITHOORN THE NETHERLANDS SI DICHIARA CHE: Il Sintonizzatore TV DVB-T Kenwood per auto, modello KTC-D500E risponde alle prescrizioni dell'art. 2 comma 1 del D.M. 28 agosto 1995, n. 548. Fatto ad Uithoorn il 24 gennaio 2007 Kenwood Electronics Europe B.V. Amsterdamseweg 37 1422 AC Uithoorn The Netherlands 100

KTC-D500E KTC-D500E.indb 100

07.7.26 9:40:21 AM Introduzione Consente di visualizzare trasmissioni digitali.

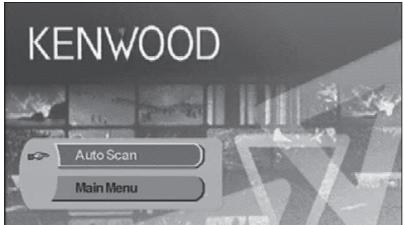

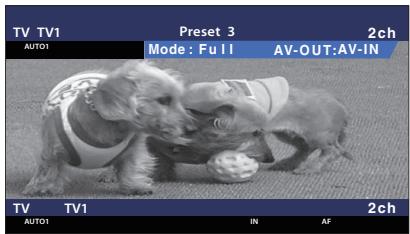

Passaggio allo schermo della TV digitale

A B C Per passare alla trasmissione televisiva digitale premere [V.SEL] sul monitor.

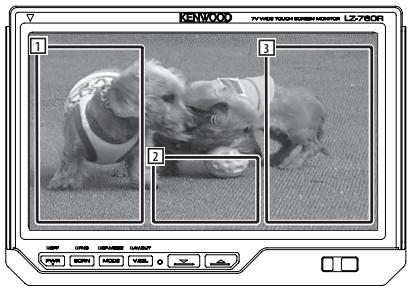

Funzioni schermo della TV digitale

A B Le funzioni di base sono disponibili anche quando viene visualizzato lo schermo del televisore. 1 2

1 Area di visualizzazione sorgente immagine Visualizza lo stato della TV, la modalità di visualizzazione e le impostazioni AVOUT (pagina 109). 2 Area di ricerca canale giù Esegue la ricerca verso il basso e seleziona il canale. 3 Area di ricerca canale su Esegue la ricerca verso l'alto e seleziona il canale. 4 Area di controllo del menu (solo gruppo Å) Visualizza la schermata di controllo del menu (pagina 107). 5 Area di controllo visualizzazione informazioni Attiva/disattiva la visualizzazione delle informazioni nell'area di visualizzazione sorgente immagine 1 e nell'area di visualizzazione informazioni sorgente 2. 6 Area di visualizzazione informazioni sorgente audio

⁄ • Se si passa alla trasmissione televisiva digitale, viene visualizzato un menu di benvenuto e viene avviato Auto Scan.

Quando Auto Scan si conclude normalmente, viene creato un elenco di canali contenente i canali disponibili nella posizione corrente e viene visualizzato il primo canale. • È possibile che Auto Scan sia già stato eseguito dal rivenditore durante l'installazione dell'unità. • La lingua del display può essere modificata (pagina 109).

⁄ • Vi sono quattro modi per selezionare la stazione desiderata. - Ricerca della stazione disponibile - Ricerca mediante EPG (Guida elettronica ai programmi) (pagina 106) - Scelta dall'elenco di canali (pagina 108) - Indicazione del numero di canale (pagina 107) • Il canale selezionato può essere aggiunto all'elenco di canali (se non è già presente).

07.7.26 9:40:22 AM Introduzione

Funzioni schermo della TV digitale

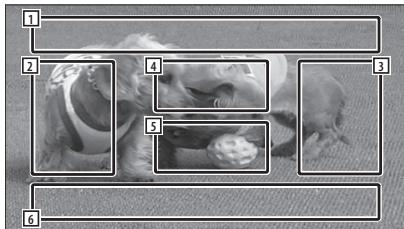

C Le funzioni di base sono disponibili anche quando è visualizzata lo schermo del televisore. 1

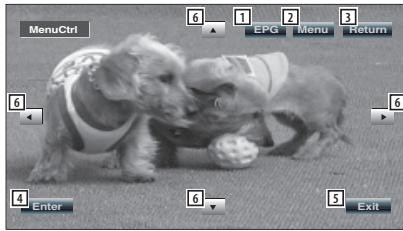

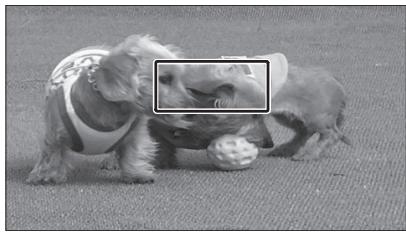

A Sfioramento La schermata di controllo del menu viene visualizzata sfiorando l'area indicata sotto.

1 Area di ricerca canale giù Esegue la ricerca verso il basso e seleziona il canale. 2 Area di visualizzazione schermata di controllo Passa alla schermata di controllo. 3 Area di ricerca canale su Esegue la ricerca verso l'alto e seleziona il canale.

⁄ • Quando viene visualizzata la schermata di controllo, premere [OK] o attendere circa 10 secondi. Riappare lo schermo della TV digitale.

[Elenco delle abbreviazioni] CH Canale EPG Guida elettronica ai programmi OSD On Screen Display

1 Visualizza la schermata EPG (pagina 106). 2 Visualizza la schermata del menu DVB (pagina 107). 3 Ritorna alla schermata precedente. 4 Esegue la voce di menu selezionata. 5 Ritorna alla schermo della TV digitale. 6 Sposta l'evidenziamento nel menu DVB.

RCU Telecomando STB Set Top Box Normalmente è integrato nel veicolo e non è necessario che l'utente vi acceda. TV Televisione

PIG Picture in Graphic 102

KTC-D500E KTC-D500E.indb 102

07.7.26 9:40:24 AM Funzionamento di base (se collegato a DDX7029 Å) Nella modalità sorgente TV digitale vengono visualizzate diverse schermate di controllo. (La TV digitale può funzionare solo se viene collegato il sintonizzatore TV digitale fornito come accessorio opzionale.)

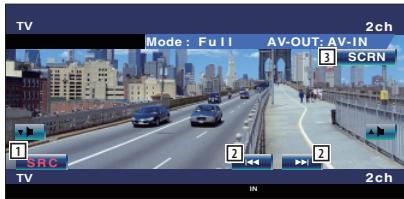

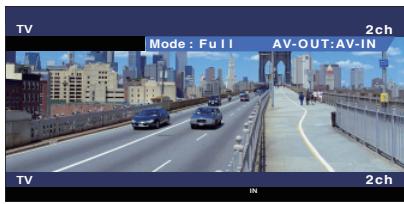

Funzioni del pannello di controllo facile

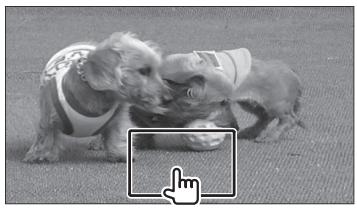

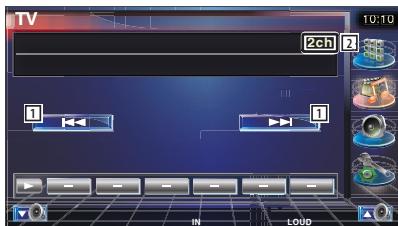

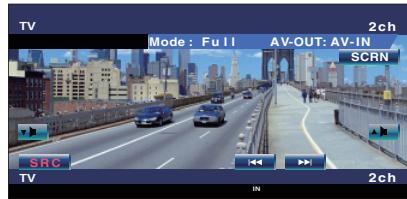

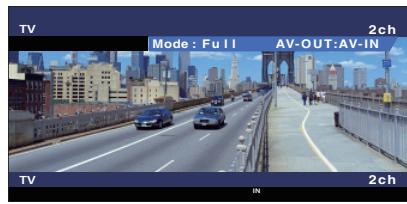

Funzioni della schermata di controllo

Visualizza sullo schermo un pannello di controllo mobile.

Passa alla schermata di controllo per utilizzare diverse funzioni di riproduzione.

1 Seleziona la sorgente. 2 Consente di selezionare un canale. 3 Visualizza la schermata di controllo schermo. (<Funzioni della schermata di controllo>, pagina 103)

⁄ • Il display del pannello di controllo facile viene nascosto quando si sfiora la parte centrale del monitor.

1 Consente di selezionare un canale. 2 Visualizzazione del numero di canale

07.7.26 9:40:25 AM Funzionamento di base (se collegato a DDX6029 ı) Nella modalità TV digitale/Sorgente video vengono visualizzate diverse schermate di controllo. (La TV digitale può funzionare solo se viene collegato il sintonizzatore TV digitale fornito come accessorio opzionale.)

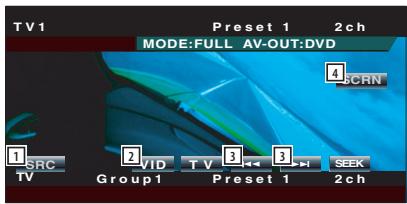

Visualizzazione del pannello di controllo facile

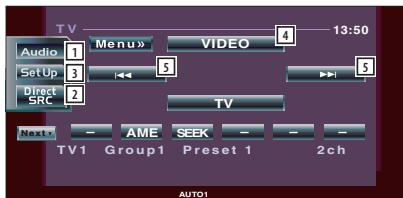

Visualizzazione della schermata di

controllo TV Il pannello di controllo è visualizzato in una posizione mobile sull'immagine della TV.

È possibile sintonizzarsi su una stazione TV utilizzando diverse funzioni.

Seleziona la sorgente. Passa al video (VIDEO). Consente di selezionare un canale. Visualizza la schermata di controllo schermo. (<Visualizzazione della schermata di controllo TV>, pagina 104)

⁄ • Il display del pannello di controllo facile viene nascosto quando si sfiora la parte centrale del monitor. • Nella modalità DVB i pulsanti non indicati in precedenza sono disattivati.

1 Richiama il menu degli effetti sonori. 2 Visualizza la schermata di selezione della sorgente. 3 Richiama il menu di configurazione. 4 Passa a VIDEO. 5 Consente di selezionare un canale.

⁄ • Nella modalità DVB i pulsanti non indicati in precedenza sono disattivati.

KTC-D500E KTC-D500E.indb 104

07.7.26 9:40:53 AM Funzionamento di base (se collegato a LZ-760R Ç) Nella modalità sorgente TV digitale vengono visualizzate diverse schermate di controllo. (La TV digitale può funzionare solo se viene collegato il sintonizzatore TV digitale fornito come accessorio opzionale.)

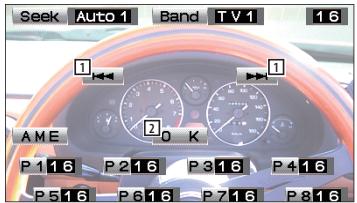

Funzioni della schermata di controllo È possibile sintonizzarsi su una stazione TV utilizzando diverse funzioni.

1 Consente di selezionare un canale. 2 La schermata di controllo viene chiusa e riappare lo schermo della TV digitale.

⁄ • Nella modalità DVB i pulsanti non indicati in precedenza sono disattivati.

07.7.26 9:40:56 AM Visualizzazione EPG Ricezione e visualizzazione della EPG (Guida ai programmi elettronica) inviata con un programma.

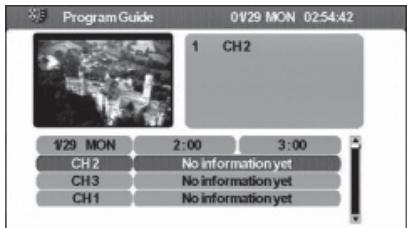

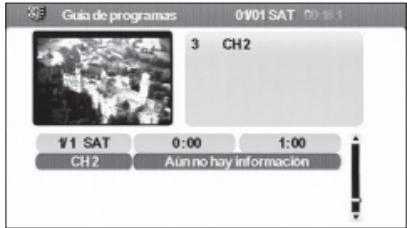

Visualizzazione della guida ai programmi È possibile selezionare i programmi su ciascun canale della EPG (Guida elettronica ai programmi). 1 Visualizzare EPG premendo il tasto [EPG] Viene visualizzato EPG. 2 Selezionare il canale o il tempo di visualizzazione

Sulla EPG è possibile modificare il canale visualizzato sfiorando [5] o [∞] e l'intervallo di tempo sfiorando [2] o [3]. 3 Alla fine, sfiorare [Return] (

⁄ • Se il canale selezionato non fornisce i dati della EPG, viene visualizzato il messaggio "no data". • Può anche essere visualizzato dalla schermata di controllo del menu.

KTC-D500E KTC-D500E.indb 106

07.7.26 9:40:57 AM Ricerca ed elenco canali Le stazioni disponibili (TV/Radio) sono salvate nell'elenco di canali.

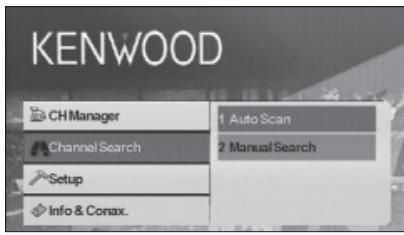

Ricerca della stazione al momento disponibile (Auto Scan)

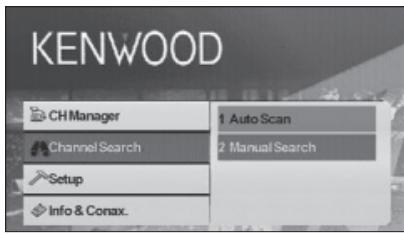

Ricerca manuale della stazione (Manual Search)

Ricerca le stazioni al momento disponibili e le salva nell'elenco di canali.

Ricerca di una stazione indicando l'area o il canale.

1 Visualizzare il menu DVB premendo il tasto [MENU]

1 Visualizzare il menu DVB premendo il tasto [MENU]

2 Sfiorare [5] o [∞], selezionare [Channel Search]

La ricerca del canale viene eseguita e il canale disponibile viene salvato nell'elenco di canali.

⁄ • Eseguendo Auto Scan, il contenuto dell'attuale elenco di canali viene eliminato e viene creato un nuovo elenco. Per ricercare i canali disponibili senza eliminare il contenuto dell'attuale elenco di canali, eseguire la ricerca del canale dallo schermo della TV digitale (pagina 100).

5 Sfiorare [Enter] (

6 Sfiorare [5], [∞], [2], o [3] per selezionare il numero TP, la banda, la frequenza o il numero canale

⁄ • La ricerca manuale è indicata per gli utenti esperti è offre la possibilità di ricercare canali specifici. Agli utenti normali si raccomanda di utilizzare "Auto Scan" (pagina 105).

07.7.26 9:40:57 AM Ricerca ed elenco canali

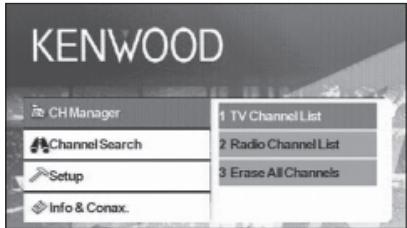

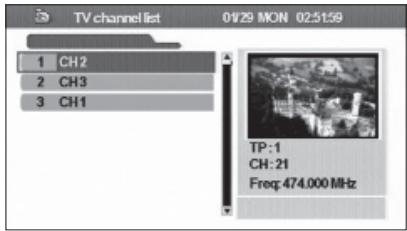

Selezione di una stazione dall'elenco di canali Le stazioni messe a disposizione utilizzando Auto Scan o altri metodi vengono salvate nell'elenco di canali. 1 Visualizzare il menu DVB premendo il tasto [MENU]

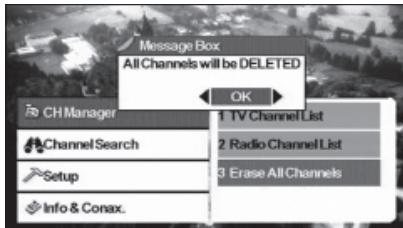

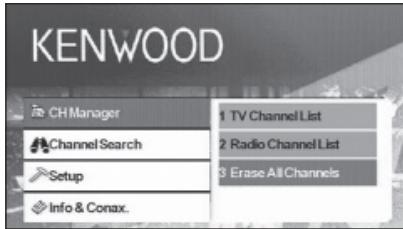

Cancellazione dell’elenco di canali Cancellazione dei canali registrati nell'elenco di canali. 1 Visualizzare il menu DVB premendo il tasto [MENU] 2 Sfiorare [5] o [∞], selezionare [CH Manager]

2 Sfiorare [5] o [∞], selezionare [CH Manager]

L'elenco di canali viene visualizzato e il programma della stazione selezionata in un determinato momento viene visualizzato sulla schermata PIG (Picture in Graphic). Sotto la schermata PIG vengono inoltre visualizzate le informazioni sul canale.

Viene visualizzato un messaggio di conferma. 6 Sfiorare [Enter] (

6 Sfiorare [5] o [∞] per selezionare un canale Tutti i canali presenti nell'elenco di canali vengono cancellati.

⁄ • Dopo aver cancellato tutti i canali premendo TV Channel List o Radio Channel List, viene visualizzata la finestra di messaggio: No TV Channel List o No Radio Channel List.

Spostando il cursore sotto l'elenco di canali, cambia di conseguenza anche la schermata PIG. 7 Sfiorare [Enter] (

Il canale ricevuto si attiva. 108

KTC-D500E KTC-D500E.indb 108

07.7.26 9:40:59 AM Impostazione Configurazione di base dell'unità e impostazione dell'orologio.

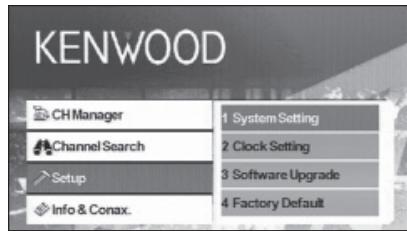

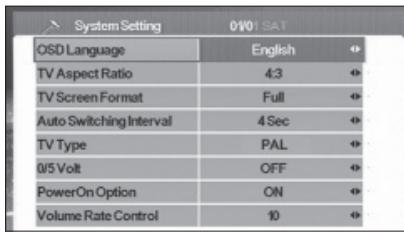

Configurazione del sistema Impostazioni di base dell'unità come la lingua e il rapporto d'aspetto del display.

1 Visualizzare il menu DVB premendo il tasto [MENU] 2 Sfiorare [5] o [∞], selezionare [Setup]

Possono essere impostate le seguenti voci:

Lingua OSD L'utente può selezionare la lingua desiderata.

della TV Questa funzione consente all'utente di selezionare due rapporti d'aspetto, 4:3 e 16:9. Se il display supporta il formato 16:9 e il canale selezionato riproduce un programma con formato 16:9, selezionare 16:9.

Per lo schermo possono essere selezionati Formato schermo TV quattro formati: pieno, pan e scan, letterbox e combinato. Intervallo di commutazione automatica

Se l'unità non è in grado di ricevere il segnale video, l'utente può impostare l'intervallo di commutazione automatica da OFF a 30 secondi. Per commutare il segnale immediatamente, l'utente può anche utilizzare il tasto [A] - [Z] sul telecomando.

Tipo TV Selezionare il tipo di segnale TV (PAL o NTSC), in base al display.

Se si collega un'antenna con amplificatore booster a questa unità, impostare "0/5 Volt" su ON.

Questa funzione consente all'utente di impostare l'unità sulle modalità Accensione o Stand by. Se l'utente imposta l'unità sulla modalità di accensione, all'accensione del veicolo si accende contemporaneamente anche l'unità .

Controllo velocità di variazione del volume

Se l'utente collega un amplificatore, per controllare il volume può utilizzare la velocità di variazione del volume. Possono essere selezionati 18 livelli.

3 Sfiorare [3] 4 Sfiorare [5] o [∞], selezionare [System Setting] 5 Sfiorare [Enter] (

Viene visualizzato il menu di configurazione del sistema. 6 Sfiorare [5] o [∞] per selezionare la voce da impostare 7 Sfiorare [2] o [3] per selezionare il valore da impostare

⁄ • A seconda del Paese in cui viene acquistato il ricevitore, è possibile che alcune funzioni di questo menu non siano disponibili. • Se l'impostazione "0/5 Volt" è stata modificata, eseguire Auto Scan.

8 Alla fine, sfiorare [Return] (

07.7.26 9:41:00 AM Impostazione

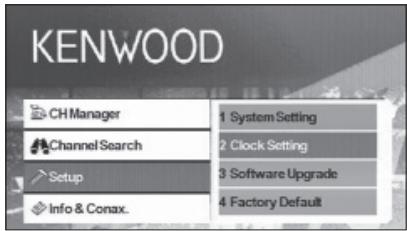

Impostazione dell'orologio

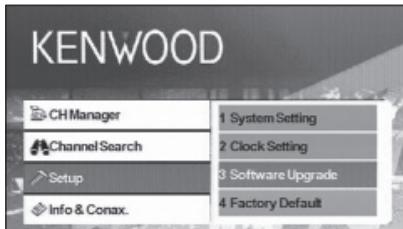

Aggiornamento del software

Impostazione dell'orologio rispetto alla rete. Se necessario, impostazione del fuso orario e dell'ora legale.

Download del nuovo software dalla rete e aggiornamento del software installato sull'unità.

1 Visualizzare il menu DVB premendo il tasto [MENU]

1 Visualizzare il menu DVB premendo il tasto [MENU] 2 Sfiorare [5] o [∞], selezionare [Setup]

2 Sfiorare [5] o [∞], selezionare [Setup]

Viene visualizzato il menu di impostazione dell'orologio. 6 Sfiorare [2] o [3] per selezionare il valore da impostare

7 Alla fine, sfiorare [Return] (

Se è presente un nuovo software, questo viene scaricato e il software dell'unità viene aggiornato.

⁄ • Questa funzione è disponibile solo se può essere supportata dalla rete. • Quando viene caricato un nuovo software, è possibile che abbia funzioni diverse da quello utilizzato fino a quel momento. È possibile che questo manuale non sia più adeguato per la nuova versione software.

⁄ • I dati in tempo reale (anno, mese, data e ora) vengono scaricati automaticamente quando viene visualizzato il menu di impostazione dell'orologio.

KTC-D500E KTC-D500E.indb 110

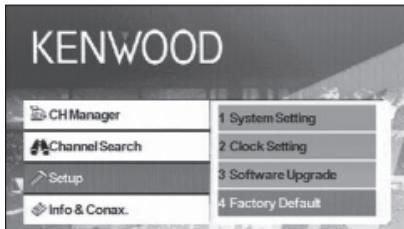

07.7.26 9:41:01 AM Ripristino delle impostazioni di fabbrica Ripristino delle impostazione di fabbrica sull'unità. 1 Visualizzare il menu DVB premendo il tasto [MENU] 2 Sfiorare [5] o [∞], selezionare [Setup]

3 Sfiorare [3] 4 Sfiorare [5] o [∞], selezionare [Factory Default] Viene visualizzato un messaggio di conferma. 5 Sfiorare [2] o [3] per visualizzare [OK]

07.7.26 9:41:02 AM Informazioni e Conax Visualizzazione delle informazioni e impostazione Conax.

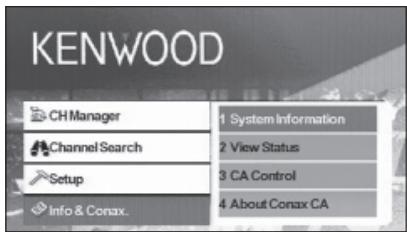

Visualizzazione delle informazioni Visualizzazione di varie informazioni di sistema, della data di scadenza della smart card e informazioni Conax. 1 Visualizzare il menu DVB premendo il tasto [MENU] 2 Sfiorare[5] o [∞], selezionare [Info & Conax.]

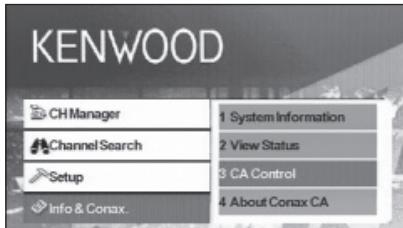

Impostazione del controllo di accesso al canale Impostazione del controllo di accesso al canale (CA Control) per i canali che trasmettono programmi di un genere specifico. 1 Visualizzare il menu DVB premendo il tasto [MENU] 2 Sfiorare[5] o [∞], selezionare [Info & Conax.]

3 Sfiorare [3] 3 Sfiorare [3]

4 Sfiorare [5] o [∞] per selezionare le informazioni da visualizzare

4 Sfiorare [5] o [∞], selezionare [CA Control]

5 Sfiorare [2] o [3]

5 Sfiorare [Enter] (

Viene visualizzata la schermata CA Control. 6 Sfiorare [5] o [∞] per selezionare una voce e inserire un valore

Le informazioni selezionate vengono visualizzate.

7 Sfiorare [Enter] (

⁄ • Questa funzione è disponibile solo se è stata inserita una scheda. • [Card Level] può essere modificato sfiorando [2] o [3]. Tuttavia, quando viene visualizzato [Enter CA PIN:] è necessario inserire una password per modificare l'impostazione Card Level. • Per modificare la password, inserire la password corrente per [Enter CA PIN:] e una nuova password per [Enter New CA PIN:] e [Confirm new CA PIN:].

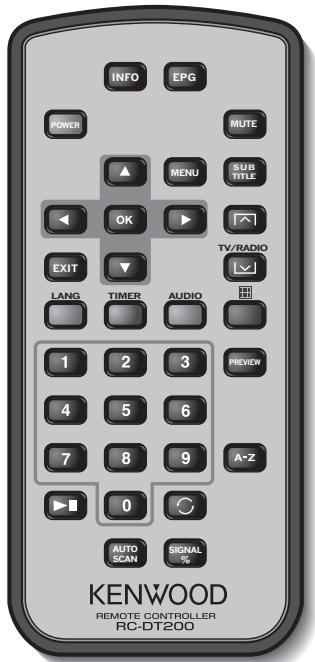

Offre informazioni sul canale corrente (scorre tra le pagine del menu utilizzando 5/∞/2 / 3).

a. Cambia i canali (canale su, canale giù). b. Scorre tra le voci del menu (su/giù).

Apre la guida elettronica ai programmi.

Scorre tra le voci del menu (sinistra/destra).

POWER OK Accende/spegne l'unità (STB).

Conferma l'inserimento.

MUTE EXIT Esclude l'audio. L'esclusione dell'audio funziona solo nella modalità TV/Radio (cioè, non se un menu è aperto).

a. Ritorna al menu precedente della schermata principale o esce dal menu. b. Ritorna alla modalità TV normale da un menu. Premendo ripetutamente questo tasto è possibile scorrere tra tutti i menu aperti fino a quando non viene raggiunta la modalità TV normale.

MENU Premere una volta per entrare nel menu principale. Il menu principale è costituito da sottomenu. ‒ CH Manager ‒ Channel Search ‒ Setup ‒ Info & Conax.

SUBTITLE Passa alla modalità sottotitoli.

KTC-D500E KTC-D500E.indb 114

07.7.26 9:41:04 AM Caricamento della batteria Pagina su

a. Modalità TV/radio b. Pagina giù

Utilizzare una batteria al litio (CR2025). Installare le batterie con le polarità + e – allineate correttamente, seguendo l’illustrazione all’interno del vano.

3 Sostituire la batteria

Timer. Premere questo tasto per impostare ore diverse.

RY TT BA BA RY RY TT TT R BA BA TT BA TIMER 1 Sganciare

AUDIO Modalità audio. 2 Estrarre Passa a teletext.

0–9 a. Seleziona un canale da vedere. Per andare oltre il 9, premere due numeri uno di seguito all'altro (ad es, premere 2 e poi 3 per andare al canale 23). b. Seleziona una voce del sottomenu.

• Conservare le batterie non utilizzate fuori dalla portata dei bambini. Se una batteria viene accidentalmente ingerita, contattare immediatamente un medico.

¤ • Non lasciare il telecomando su superfici calde (ad es. sul cruscotto).

38 Mette in pausa/riavvia flussi di immagini TV.

Ritorna al canale che si stava vedendo in precedenza.

PREVIEW Offre un'anteprima della visualizzazione delle immagini.

A-Z Passa ad una frequenza alternativa.

AUTOSCAN Ricerca la rete per i canali disponibili.

SIGNAL% Barra della qualità/potenza del segnale

07.7.26 9:41:05 AM Elenco degli accessori

1 Sintonizzatore TV digitale 1

4 Ricevitore telecomando 1

5 Cavo di interfaccia TV 1

KTC-D500E KTC-D500E.indb 116

07.7.26 9:41:06 AM Installazione del sintonizzatore TV digitale Il sintonizzatore TV digitale (unità principale) può essere installato, fissandolo al tappetino con del Velcro o avvitandolo su una piastra audio disponibile in commercio.

Installazione dell'unità principale • Sull'unità principale sono presenti vari terminali. Lasciare un po' di spazio per collegare i cavi sul lato del terminale dell'unità principale. • Non collocare nessun oggetto sopra l'unità principale. Questo potrebbe danneggiare il prodotto. • Non installare l'unità principale sopra altre unità. • Installare l'unità principale ad almeno 1,5 m dall'antenna della radio.

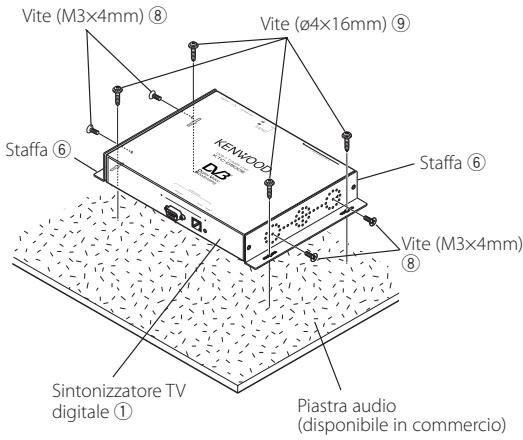

Installazione con viti

Utilizzare una vite di fissaggio per bloccare la staffa alla piastra audio del veicolo (disponibile in commercio).

¤ • Se devono essere effettuati dei fori sul veicolo, assicurarsi che sull'altro lato non vi sia nulla. Se i cavi o i tubi sono danneggiati possono provocare incidenti o malfunzionamenti.

Sintonizzatore TV digitale 1

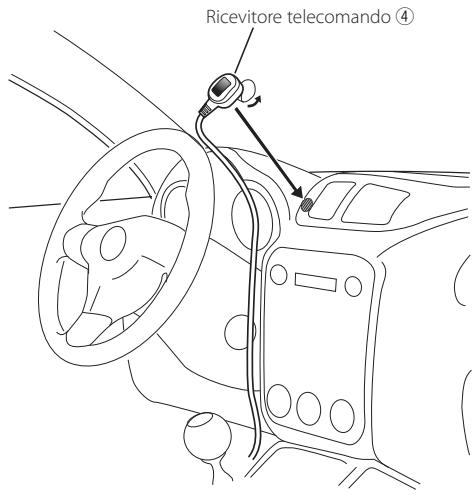

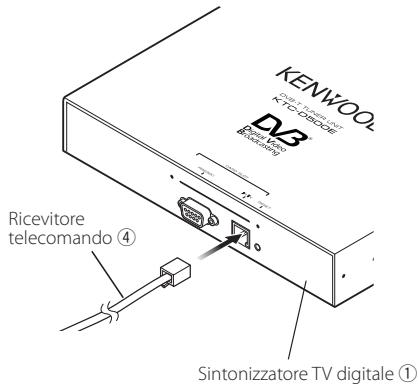

07.7.26 9:41:09 AM Installazione e collegamento del ricevitore del telecomando Attaccare il ricevitore del telecomando al cruscotto.

Togliere la carta dal nastro biadesivo e incollarlo sul retro del ricevitore del telecomando.

Rimuovere la sporcizia e l'olio dall'area di installazione e incollare il ricevitore del telecomando 6 sul cruscotto.

Collegare i connettori del ricevitore del telecomando all'unità principale.

Ricevitore telecomando 4

⁄ • Rimuovere l'olio e la sporcizia dalla superficie di installazione. • Evitare aree in cui è presente una luce del sole diretta o vicine al monitor TV dato che potrebbero pregiudicare il segnale del telecomando.

Ricevitore telecomando 4

Sintonizzatore TV digitale 1

KTC-D500E KTC-D500E.indb 118

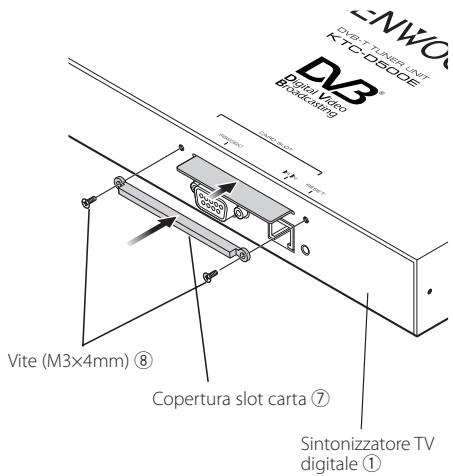

07.7.26 9:41:10 AM Inserimento della carta prepagata Inserire la carta prepagata nello slot carta e applicare la copertura dello slot.

Vite (M3×4mm) 8 Copertura slot carta 7 Sintonizzatore TV digitale 1

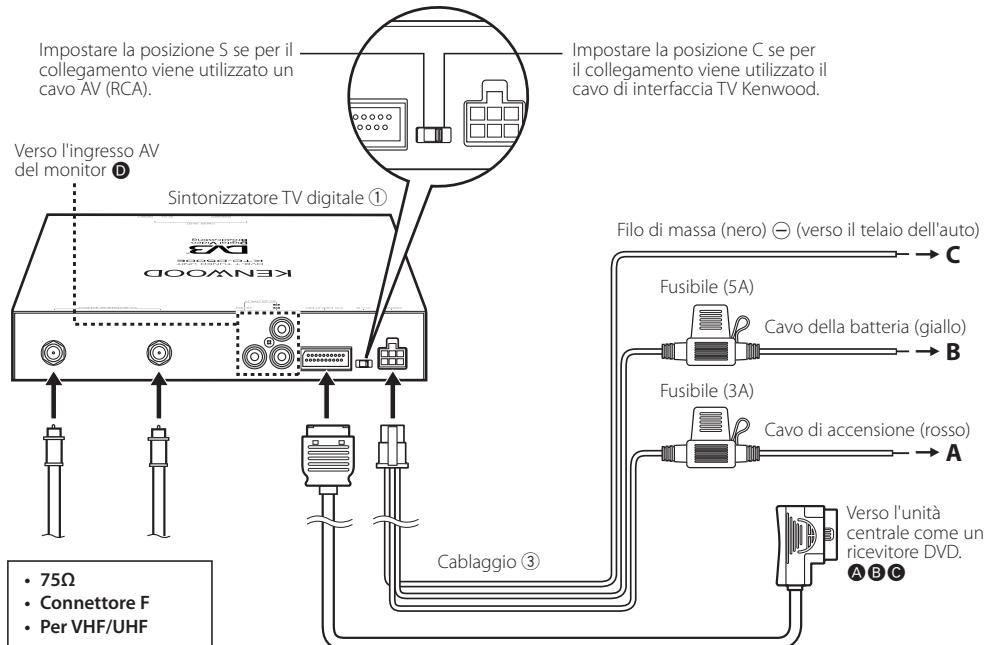

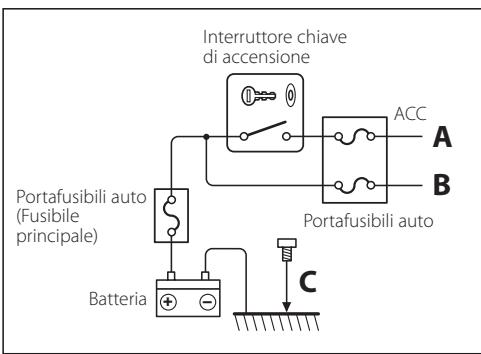

07.7.26 9:41:11 AM Collegamento Collegare il monitor e la corrente nel modo seguente.

Impostare la posizione S se per il collegamento viene utilizzato un cavo AV (RCA).

Impostare la posizione C se per il collegamento viene utilizzato il cavo di interfaccia TV Kenwood.

Verso l'ingresso AV del monitor Î Sintonizzatore TV digitale 1 Filo di massa (nero) - (verso il telaio dell'auto)

C Fusibile (5A) Cavo della batteria (giallo)

B Fusibile (3A) Cavo di accensione (rosso)

• 75Ω • Connettore F

• Per VHF/UHF Verso l'unità centrale come un ricevitore DVD. ÅıÇ

Cavo di interfaccia TV 5

Collegamento di un'antenna con amplificatore booster Se si collega un'antenna con amplificatore booster a questa unità, impostare "0/5 Volt" su ON.

Interruttore chiave di accensione

ACC B Portafusibili auto (Fusibile principale)

C KTC-D500E KTC-D500E.indb 120

07.7.26 9:41:11 AM Caratteristiche tecniche Sintonizzatore TV Frequenza di ingresso VHF : 174 – 230 MHz UHF : 470 – 862 MHz Tpo di demodulazione : QPSK/ 64QAM/ 16QAM Banda del canale : 6/ 7/ 8 MHz Dimensione FFT : 2K e 8K Intervallo di guardia : 1/4, 1/8, 1/16, 1/32 Tasso di perforazione (puncturing) : 1/2, 2/3, 3/4, 5/6, 7/8 Ingresso antenna : Diversity a 2 canali Tipi di connettore

: × 2 tipo F Generale Tensione di funzionamento (11 – 16 V) : 14,4 V Consumo attuale : 860 mA Dimensioni (L × A × P) (unità principale) : 215 × 37 × 172,4 mm Intervallo temperatura di funzionamento : -10°C ~ +60 °C Intervallo temperatura stoccaggio : -30°C ~ +85 °C Peso : 1,2 kg
