Wiedergabe digitaler Sendungen.

ABC

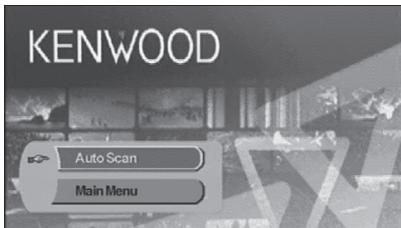

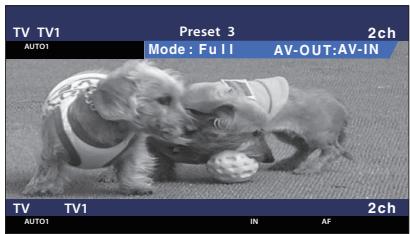

Umschalten auf digitalen TV-Bildschirm

Tippen Sie am Monitor auf [V.SEL], um auf digitalen TV-Empfang umzuschalten.

• Beim ersten Umschalten auf digitalen TV-Empfang erscheidt ein BegrüfungsmENU und "Automatisches abscan..." beginnt.

Nach dem normalen Ende der automatischen Kanalsuche (Automatisches abscan...) wird eine Kanalliste mit den am aktuellen Standort verfügbarbaren Kanälen erzeugt und der ersten Kanal angezeigt.

Die automatische Kanalsuche wurde möglicherweise bereits beim Handler beim Installieren des Geräts ausgeführlt.
Die Menüsprache kann geändert werden (Seite 61).

A B

Funktionen im digitalen TV-Bildschirm

Grundfunktionen sind auch dann verfügbar, wenn der TV-Bildschirm angezeigt wird.

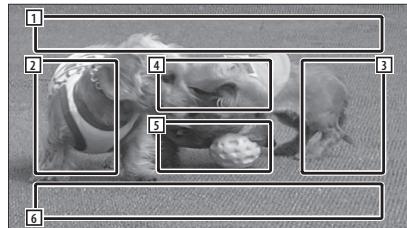

1 Bereich der Bildquellenanzeige Zeigt TV-Status, Anzeigemodus und AVOUT-Einstellungen an (Seite 61).
2 Bereich der Kanalsuche rückwärts. Sucht nach unten in der Kanalliste und wählten den Canal.
3 Bereich der Kanalsuche vorwärts Sucht nach oben in der Kanalliste und wählten den Kanal.
4 Bereich der Menüsteuerung (nur Gruppe A) Zeigt den Menüsteuerbildschirm an (Seit 59).
[5] Steuerbereich der Informationsanzeige Schaltet die Informationsanzeige im Bereich der Bildquellenanzeige 1 und im Bereich der Quelleninformationsanzeige 2 ein oder aus.
6 Bereich der Audioquelleninformationsanzei ge

• Es gibt vier Möglichkeit zum Wahlen des gewürschten Senders.
• Suchen nach verfügbarbaren Sendern
  -Ausb Wahl im EPG (Electronic Program Guide) (Seite 58)
  -Ausb Wahl in der Kanalliste (Seite 60)
• Angabe einer Kanalnummer (Seite 59)
• Sie können den gewährten Kanal zur Kanalliste hinzufugen, wenn er dort noch nicht vorhanden ist.

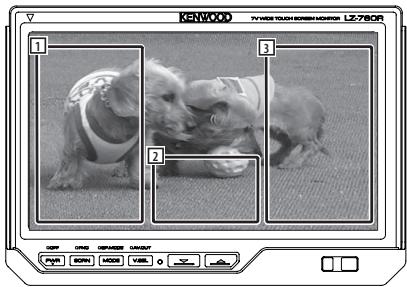

Funktionen im digitalen TV-Bildschirm

Grundfunktionen sind auch dann verfügbar, wenn der TV-Bildschirm angezeigt wird.

Bereich der Kanalsuche rückwärts Sucht nach unter in der Kanalliste und wählten den Canal.
2 Bereich der Steuerschirmanzeige Schaltet um zum Steuerschirm.
3 Bereich der Kanalsuche vorwärts.ucht nach oben in der Kanalliste und wählten den Kanal.

• Tippen Sie nach Erscheinen des Steuerschirms auf [OK] oder warten Sie ca. 10 Sekunden. Der digitale TV-Bildschirm erscheidt erneut.

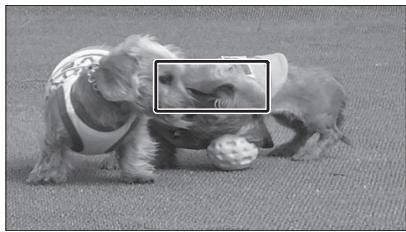

Bedienung per Touchscreen

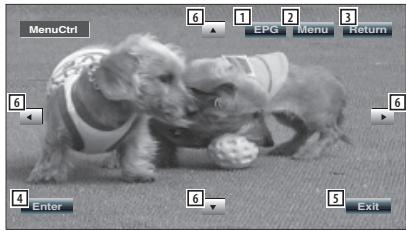

Der Menüsteuerbildschirm wird durch Berührendes unten gezeigten Bereichs aufgerufen.

Zeigt den EPG-Bildschirm (Seite 58).
Zeigt den DVB-Menübildschirm (Seite 59).
3 Kehrt zum vorherigen Bildschirm zurück.
4 Fuhrt das gewählte Menuelement aus.
[5] Kehrt zum digitalen TV-Bildschirm zurück.
6 Bewegt die Markierung im DVB-Menu.

[LiTe der Abkürzungen]

CH

Channel (Kanal)

EPG

Electronic Program Guide (Elektronischer Programmführer)

OSD

On Screen Display

PIG

Picture in Graphic

RCU

Remote Control Unit (Fernbedienung)

STB

Set Top Box
These ist normalerweise im Fahrzeug eingebaut und bereits kein den Zugriff durch den Benutzer.

TV

Television

Grundfunktionen (beim Anschluss an ein DDX7029 A)

Verschiedene Steuerbildschirme erscheinen im Modus digitale TV-Quelle. (Sie konnen digitales TV nur in Verbindung mit dem angeschlossenen optionalen Zubehör digitaler TV-Tuner bedieten.)

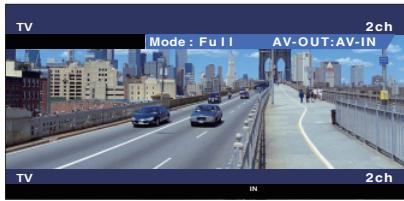

Funktionen bei Anzeige des Easy-Bedienfelds

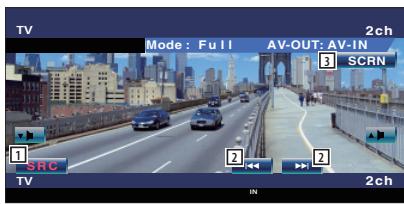

Zeigt ein schwebendes Bedienfeld auf dem Bildschirm an.

Umschalten der Quelle.
2 Wähl einen Kanal aus.
3 Zeigt den Steuerbildschirm an. (siehe Seite 55 )

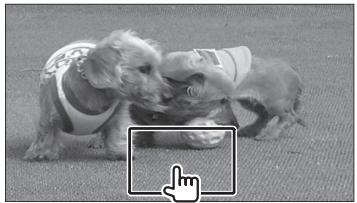

• Das Easy-Bedienfeld ist beim Berühren eines zentralen Bereichs des Monitors verdeckt.

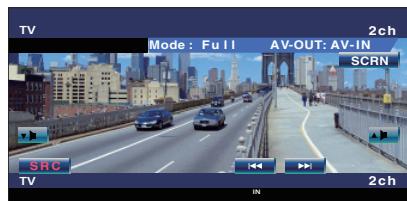

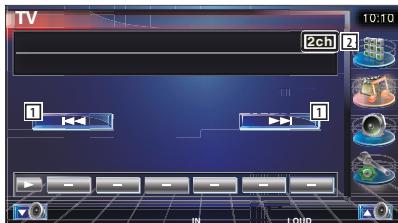

Funktionen bei Anzeige des Steuerbildschirms

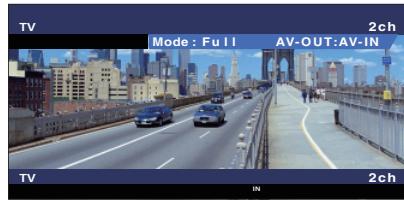

Schaltet zum Steuerbildschirm, um verschiedene Wiedergabefunktionen zu nutzen.

Wählt einen Kanal aus.
2 Kanalnummeranzeige

Grundfunktionen (beim Anschluss an ein DDX6029 3)

Verschiedene Steuerbildschirme erschreiben im Modus digitale TV-/Video-Quelle. (Sie können digitales TV nur in Verbindung mit dem angeschlossenen optionalen Zubehör digitaler TV-Tuner bedienen.)

Anzeige des Easy-Bedienfelds

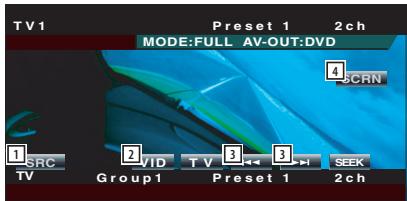

Das Bedienfeld wird über dem TV-Bild schwebend angezeigt.

Umschalten der Quelle.
[2] Schaltet um zu Video (VIDEO).
3 Wahl einen Kanal aus.
4 Zeigt den Steuerbildschirm an. (siehe Seite 56 )

• Das Easy-Bedienfeld ist beim Berühren eines zentralen Bereichs des Monitors verdeckt.
• Im DVB-Modus sind nur die oben genannten Tasten aktiviert.

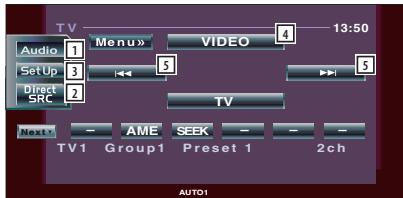

Anzeige des TV-Steuerbildschirms

Sie können verschiedene Funktionen zum Einstellen eines TV-Senders verwenden.

1 Ruft das Soundeffekt-Menu auf.
Zeigt den Quellenauswahl-Bildschirm an.
3 Ruft das Setup-MENU auf.
4 Schaltet um zu Video.
5 Wahlt einen Kanal aus.

• Im DVB-Modus sind nur die oben genannten Tasten aktiviert.

Grundfunktionen (beim Anschluss an ein LZ-760R )

Verschiedene Steuerbildschirme erscheinen im Modus digitale TV-Quelle. (Sie konnen digitales TV nur in Verbindung mit dem angeschlossenen optionalen Zubehor digitaler TV-Tuner bedieten.)

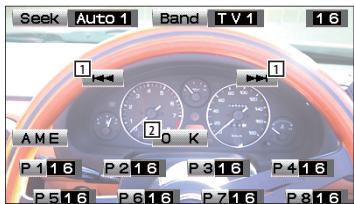

Funktionen bei Anzeige des Steuerbildschirms

Sie können verschiedene Funktionen zum Einstellen eines TV-Senders verwenden.

Wählt einen Kanal aus.
Schlieft den Steuerbildschirm und der digitale TV-Bildschirm erscheidt wieder.

• Im DVB-Modus sind nur die oben genannten Tasten aktiviert.

Empfangen und Anzeigen des EPG (Electronic Program Guide), der zusammen mit einem Programm gesendet wird.

Betrachten des Programmführers

Sie können die Programme auf jedem Sender im EPG (Electronic Program Guide) sehen.

1 EPG durch Druck auf die Taste [EPG] anzeigen setzen

Der EPG wird angezeigt.

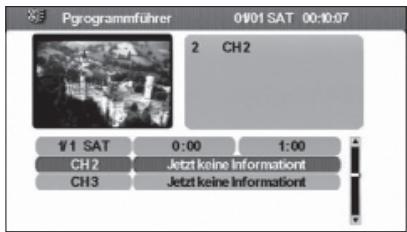

2 Wahlen Sie den gewünschten Kanal oder die Uhrzeit

Im EPG können Sie den angezeigten Kanal durch Antippen von [▲] oder [▼] und den angezeigten Zeitraum durch Antippen von [▲] oder [▶]ändern.

3 Tippen Sie auf [Return] (en), wenn Sie fertig sind

• Wenn der gewährte Kanal keinen EPG bereitstellt, entscheidt die Anzeige "no data".
• Der EPG kann auch über den Menüsteuerbildschirm angezeigt werden.

Die verfügbar Sonder (TV/Radio) werden in der Kanalliste gespeichert.

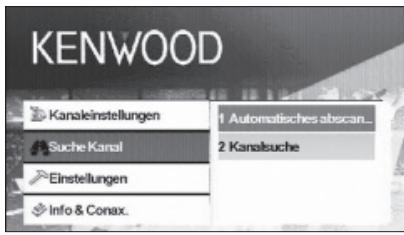

Suchen nach aktuell verfügbaren Sendern (Automatisches abscan...)

Sucht nach aktuell verfügbar Sendern und speichert diese in der Kanalliste.

1 Rufen Sie das DVB-MENU über die Taste [MENU] auf
Tippen Sie auf [▲] oder [▼], wahlen Sie [Suche Kanal]

3 Tippen Sie auf [▶]
Tippen Sie auf [▲] oder [▼], wahren Sie [Automatisches abscan...]
Tippen Sie auf [Enter] (OK)

Die Kanalsuche erfolgt und die verfügbaren Sender werden in der Kanalliste gespeichert.

• Beim Durchführung von "Automatisches abscan..." wird der Inhalt der aktuellen Kanalliste gelöscht und eine neue Liste erzeugt.

Um nach verfügbaren Sendern zuuchen, ohne den Inhalt der aktuellen Kanalliste zu Löschen, führen Sie eine Kanalsuche ausgegehend vom digitalen TV-Bildschirm (Seite 52) aus.

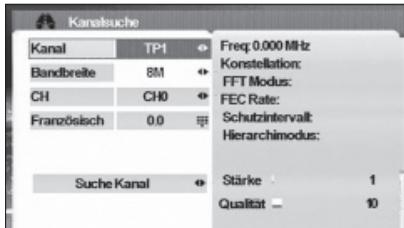

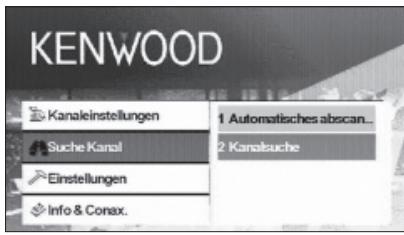

Manuelle Sendersuche (Kanalsuche)

Sucht Sender über Angabe von Gebiet oder Kanal.

1 Rufen Sie das DVB-MENU über die Taste [MENU] auf
Tippen Sie auf [▲] oder [▼], wahlen Sie [Suche Kanal]

Tippen Sie auf [▶]
Tippen Sie auf [▲] oder [▼], wahlen Sie [Kanalsuche]
Tippen Sie auf [Enter] (OK)
Tippen Sie auf [▲], [▼], [◁] oder [▷] zur Auswahl von TP-Nummer, Bandbreite, Frequenz oder CH-Nummer

• Die manuelle Sueche ist für fortgeschrittene Benutzer gedacht und bietet die Möglichkeit zur Sueche nach bestimmen Kanälen. Normalen Benutzern wird empfehlen, die Funktion "Automatisches abscan..." (Seite 59) zu verwenden.

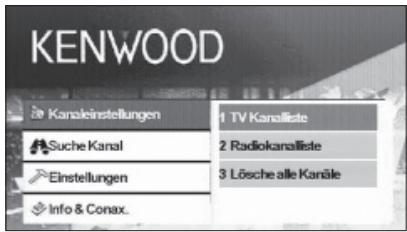

Auswahl eines Senders in der Kanalliste

Uber "Automatisches abscan..." oder andere Methoden gefundene Sender werden in der Kanalliste gespeichert.

1 Rufen Sie das DVB-MENU über die Taste [MENU] auf
Tippen Sie auf [▲] oder [▼], wahren Sie [Kanaleinstellungen]

Tippen Sie auf [▶]

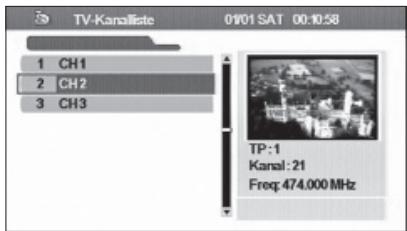

Tippen Sie auf [▲] oder [▼], wahren Sie [TV Kanalliste] oder [Radiokanalliste]
Tippen Sie auf [Enter] (OK)

Die Kanalliste wird angezeigt und das Programm des aktuell gewählten Senders erscheint im Bildschirm PIG (Picture in Graphic). Zusätzlich werden Kanalinformationen unterhalb des PIG-Bildschirms angezeigt.

Tippen Sie auf [▲] oder [▼], um einen Kanal zu wahlen

Wenn Sie den Cursor in der Kanalliste nach unten bewegen,ändert sich der PIG-Bildschirm entsprechend.

Tippen Sie auf [Enter] (OK)

Der empfangene Kanal wird umgeschaltet.

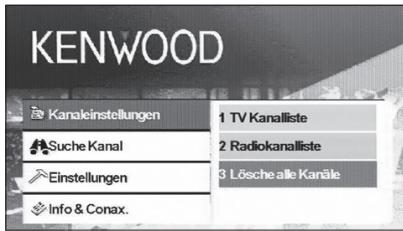

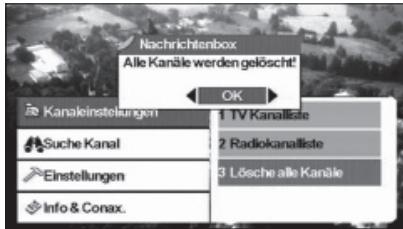

Löschen der Kanalliste

Löscht in der Kanalliste eingetragene Kanäle.

1 Rufen Sie das DVB-MENU über die Taste [MENU] auf
Tippen Sie auf [▲] oder [▼], wahren Sie [Kanaleinstellungen]

3 Tippen Sie auf [▶]
Tippen Sie auf [▲] oder [▼], wahlen Sie [Lösche alle Kanäle]
Tippen Sie auf [Enter] (OK)

Eine Bestätigungsmedlung wird angezeigt.

6 Tippen Sie auf [Enter] (OK)

Alle Kanäle in der Kanalliste werden gelöscht.

• Nach dem Löschen aller Kanäle erscheint nach Auswahlt von TV Kanalliste oder Radiokanalliste folgende Meldung: Keine TV Kanalliste bzw. Keine Radiokanalliste.

Einstellen von Verhalten und Systemuhr des Geräts.

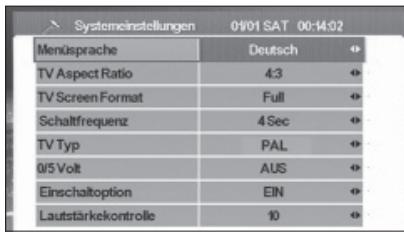

Systemeinstellungen

Stellt das Verhalten des Geräts ein, z. B.
Anzeigesprüche und Bildseitenverhältnis.

Die folgenden Elemente können eingestellt werden:

Menüsprache	Der Benutzer kann die gewünschte Sprache wahren.
TV Aspect Ratio	Bei dieser Funktion kann der Benutzer das Seitenverhältnis 4:3 oder 16:9 wahren. Wenn ihre Anzeige das Bildschirmformat 16:9 unterszt und der gewährte Kanal Programme im 16:9-Format ausstrahlt, wahren Sie 16:9.
TV Screen Format	Hier können Sie vier Bildschirmformate auswahlen: Full, Pan&Scan, Letter Box und Combined.
Schaltfrequenz	Der Benutzer kann das automatische Umschaltinterval von OFF auf 30 Sekunden umschalten, wenn die Box das Videosignal nicht empfangen kann. Der Benutzer kann auch die Tasten [A] bis [Z] auf der Fernbedienung verwenden, um das Signal(sofort umzuschalten.
TV Typ	Wahren Sie den TV-Signaltyp (PAL oder NTSC) entsprechend der Anzeige.
0/5 Volt	Schalten Sie "0/5 Volt" auf EIN, wenn Sie eine Antenne mit Booster-Veränder an这点es Gerätsanchließen.
Einschaltoption	Mit dieser Funktion kann der Benutzer wahren, ob sich das Gerät beim Einsatzlen im Betriebsmodus oder im Standby-Modus befindet. Wenn der Benutzer den Betriebsmodus gewählt hat, wird das Gerät beim Einsatzlen der Zündung des Fahrzeugs ebenfalls eingeschaltet.
Lautstärkekontrolle	Wenn der Benutzer eine Verbindung zu einem Veränderk hergestellt hat, kann er die Lautstärke über die Lautstärkekontrolle steuern. Es sind 18 mögliche Stufen währbar.

• Je nach dem Land, in dem Sie den Receiver kaufen, sind eine Funktionen eventuell nicht in dieser Menu verfügbar.
• Wenn Sie die Einstellung "0/5 Volt" geändert haben, rufen Sie die Funktion "Automatisches abscan..." auf.

1 Rufen Sie das DVB-MENU über die Taste [MENU] auf
Tippen Sie auf [▲] oder [▼], wahlen Sie [Einstellungen]

3 Tippen Sie auf [▶]
Tippen Sie auf [▲] oder [▼], wahlen Sie [Systemeinstellungen]
Tippen Sie auf [Enter] (OK)

Das Menu Systemeinstellungen erscheint.

Tippen Sie auf [▲] oder [▼], um das einzustellende Element zu wahren
Tippen Sie auf [<] oder [>, um den einzustelldenden Wert zu wahlen

8 Tippen Sie auf [Return] (SIN), wenn Sie fertig sind

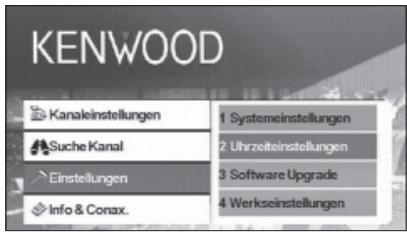

Einstellen der Systemuhr

Stellen Sie die Uhr auf das Sendenetz ein.
Stellen Sie auch bei Bedarf die Zeitzone und die Sommerzeit ein.

1 Rufen Sie das DVB-MENU über die Taste [MENU] auf
Tippen Sie auf [▲] oder [▼], wahlen Sie [Einstellungen]

Tippen Sie auf [▶]
Tippen Sie auf [] oder [] , wahren Sie [Uhrzeitenstellungen]
Tippen Sie auf [Enter] (OK)

Das Menu Uhrzeiteinstellungen erscheint.

Tippen Sie auf [<] oder [>, um den einzustellenenden Wert zu wahlen

Tippen Sie auf [Return] (S), wenn Sie fertig sind

• Echtzeitdaten (Jahr, Monat, Datum und Stunde) werden bei Anzeige des Menüs Uhrzeiteinstellungen automatisch heruntergeladen.

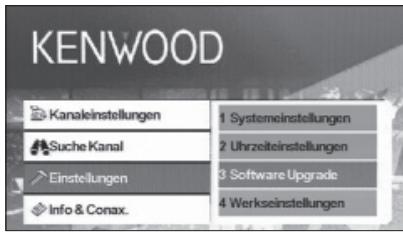

Aktualisierung der Software

Laden Sie die neue Software vom Sendenetz herunter undactualisieren Sie die im Gerät installierte Software.

1 Rufen Sie das DVB-MENU über die Taste [MENU] auf
Tippen Sie auf [▲] oder [▼], wahlen Sie [Einstellungen]

Tippen Sie auf [▶]
Tippen Sie auf [▲] oder [▼], wahlen Sie [Software Upgrade]
Tippen Sie auf [Enter] (OK)

Wenn neue Software verfügbar ist, wird diese heruntergeladen und die Software des Geräts wirdactualisiert.

• These Funktion ist nur verfügbar, wenn das Sendenetz diese Unterstützung.
• Nach dem Laden neuer Software sind eventuell andere Funktionen verfügbar als bei der zuvor verwendeten Software. Für die neue Softwareversion ist diese Anleitung eventuell nicht mehr gültig.

Wiederherstellen der Werkseinstellung

Setzt die Einstellungen des Geräts auf die Werkseinstellungen zurück.

1 Rufen Sie das DVB-MENU über die Taste [MENU] auf
Tippen Sie auf [▲] oder [▼], wahren Sie [Einstellungen]

3 Tippen Sie auf [▶]

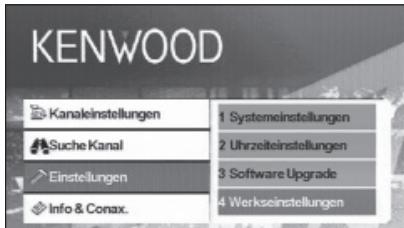

Tippen Sie auf [▲] oder [▼], wahren Sie [Werkseinstellungen]

Eine Bestätigungsmedlung wird angezeigt.

Tippen Sie auf [←] oder [▷], damit [OK] erscheint

Tippen Sie auf [OK]

Information und Conax

Informationsanzeige und Conax-Einstellung.

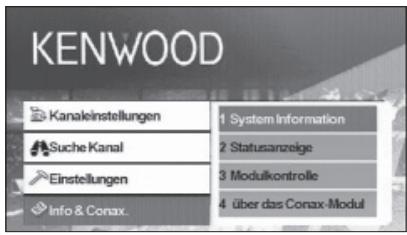

Informationsanzeige

Zeigt verschiedene Systeminformationen, das Ablaufdatum der Smartcard und ConaxInformationen.

1 Rufen Sie das DVB-MENU über die Taste [MENU] auf
Tippen Sie auf [▲] oder [▼], wahlen Sie [Info & Conax.]

3 Tippen Sie auf [▶]
Tippen Sie auf [] oder [] , um die anzuzeigende Information zu wahren
Tippen Sie auf [←] oder [▶]

Die gewählte Information wird angezeigt.

Einstellen der Kanalzugangskontrolle

Stellt die Kanalzugangskontrolle (Modulkontrolle) für Kanäle ein, die Programme bestimmter Genres senden.

1 Rufen Sie das DVB-MENU über die Taste [MENU] auf
Tippen Sie auf [▲] oder [▼], wahren Sie [Info & Conax.]

3 Tippen Sie auf [▶]
Tippen Sie auf [▲] oder [▼], wahren Sie [Modulkontrolle]
5 Tippen Sie auf [Enter] (OK)

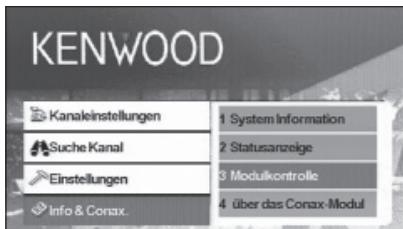

Der Bildschirm Modulkontrolle erscheint.

Tippen Sie auf [▲] oder [▼], um ein Element zu wahlen und geben Sie einen Wert ein

Tippen Sie auf [Enter] (OK)

• Diese Funktion ist nur verfügbar, wenn eine Karte eingelegt ist.
• Sie können die [Kartengruppe] durch Tippen auf [▶] oder [▶]ändern. Sie müssen jedoch ein Kennwort eingeben, wenn [geben Sie die Modul-PIN ei...] erscheint, um die Einstellung für die Kartengruppe zuändern.
  Zum Ändern des Kennworts geben Sie das aktuelle Kennwort unter [geben Sie die Modul-PIN ei..] ein, dann das neue Kennwort unter [geben Sie die neue Modul...] und bestätigten Sie diese unter [bestätigten Sie die neue].

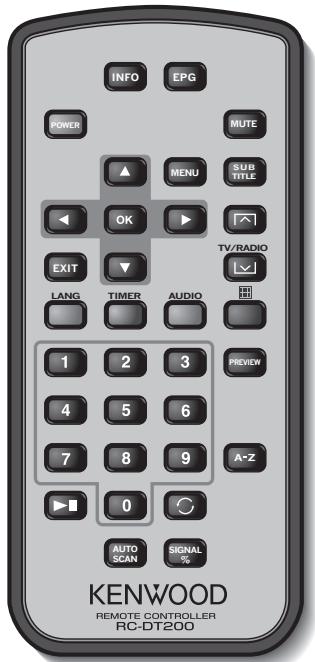

INFO

Information zum aktuellen Kanal (Umschalten zwischen Menüseiten mit / / / ).

EPG

Öffnet den elektronischen Programmführer.

POWER

Schaltet die Set Top Box (STB) ein oder aus.

MUTE

Stummschaltung. Die Stummschaltung Funktioniert nur im TV-/Radio-Modus (d. h., nicht bei geöffneten Menus).

MENU

Einmal Drucken öffnet das Hauptmenu.

Das Hauptmenu besteht aus 4 Untermenü.

• Kanaleinstellungen
  -SucheKanal
  -Einstellungen
• Info & Conax.

#

a. Kanalumschaltung (Kanal auf, Kanal ab).
b. Umschaltung zwischen Menüelementen (auf/ ab).

#

Umschaltung zwischen Menüelementen (links/rechts).

OK

Bestätigt die Eingabe.

EXIT

a. Rückkehr zum vorherigen Menu im Menübildschirm oder Beenden des Menus.
b. Rückkehr zum normalen TV-Modus aus einem Menu. Durch wiederholtesrücken gelangen Sie durch alle geöffneten Menüs, bis der normale TV-Modus erreicht ist.

SUBTITLE

Schaltet in den Untertitel-Modus.

Seite nach oben

a. TV-/Radio-Modus

b. Seite nach unten

LANG

Schaltet die Sprache um.

TIMER

Schlummerschaltung.

Durch Drücken können Sie verschiedene Zeiten einstehen.

AUDIO

Audio-Modi.

Schaltet um zu Teletext.

0-9

a. Wahl einen Kanal aus. Drucken Sie zwei Ziffern nacheinander, um einen Kanal großer als 9 einzustellen (drucken Sie z. B. 2 und dann 3 fur den Kanal 23).
b. Wahl ein Untermenu-Element aus.

Schaltet die TV-Pausenfunktion ein oder aus.

Kehrt zum zuvor gesehenen Kanal zurück.

PREVIEW

Anzeige von Vorschaubildern.

A-Z

Umschalten auf eine alternative Frequenz.

AUTOSCAN

Durchsucht das Sendenetz nach verfügbar Kanälen.

SIGNAL%

Balken für Signalärke/-qualität

Laden der Batterie

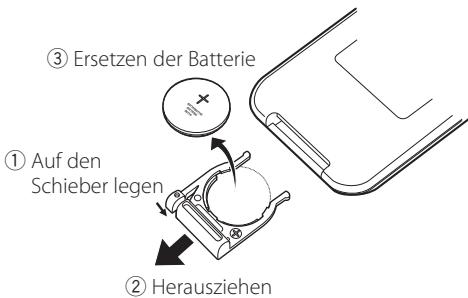

Verwenden Sie eine Lithiumbatterie (CR2025). Legen Sie die Batterien unter Berücksichtigung der + und - Pole entsprechend der Abbildung ins Batteriefach.

▲WARNUNG

• Lagern Sie nicht gebrauchte Batterien außerhalb der Reichweite von Kindern. Suchen Sie sofort einen Arzt auf, wenn die Batterie versehentlich verschlukt wird.

• Legen Sie die Fernbedienung nicht an bereits Orten ab, z. B. auf dem Armaturenbrett.

Zubehörliste

Installation des digitalen TV-Tuners

Der digitale TV-Tuner (Hauptgerät) kann durch Befestigen am Teppichboden mit Klettband oder durch Aufschrauben auf eine handelsübliche Audio-Montageplatte installiert werden.

Installation des Hauptgeräts

• Am Hauptgerät befinden sich verschiedene Anschlüsse. Lassen Sie auf der Anschlussende des Hauptgeräts ausreichend Platz zum Verbinden der Kabel.
• Stellen Sie keine Gegenstände auf das Hauptgerät. Dies kann zu Gerätefehlern führen.
• Bauen Sie das Hauptgerät nicht in einem Stapel mit anderen Geräten ein.
• Installieren Sie das Hauptgerät in mindestens 1,5 m Abstand zur Radioantenne.

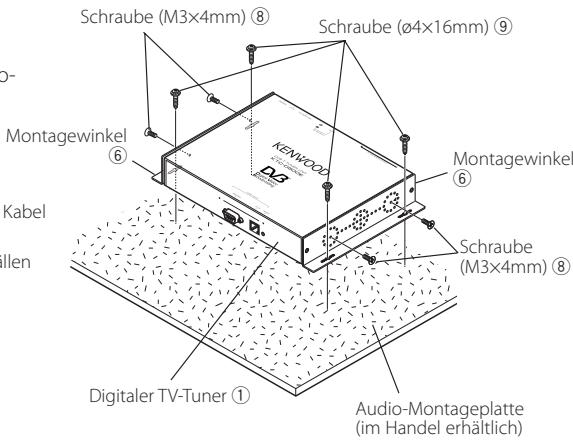

Installation mittels Schrauben

1 Verwenden Sie eine Blechschaube zum Befestigen des Montagewinkels auf der AudioMontageplatte des Fahrzeugs (im Handel erhältlich).

• Achten Sie beim Bohren am Fahrzeug darauf, keine Kabel oder Leitungen zu verletzen.

Schaden an Kabeln oder Leitungen konnen zu Unfallen oder Fehlfunctionen führen.

Installation und Anschluss des Empfängers der Fernbedienung

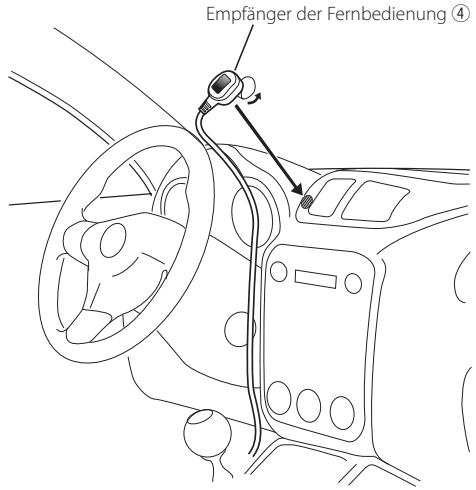

Kleben Sie den Empfänger der Fernbedienung auf das Armaturen Brettt.

1 Entfernen Sie das Schutzpapier von der doppelseitigen Klebefolie und kleben Sie diese auf die Rückseite des Empfangers der Fernbedienung.
2 Befreien Sie den Installationsbereich von Schmutz und Ölrückständen und kleben Sie den Empfänger der Fernbedienung 6 auf das Armaturenbrett.

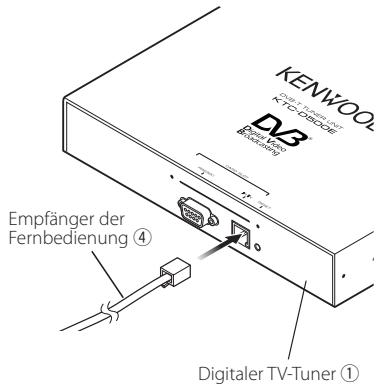

3 Verbinden Sie die Anschlüsse des Empfängers der Fernbedienung mit dem Hauptgerät.

• Befreiern Sie den Installationsbereich von Schmutz und Ölrückstellenden.
• Vermeiden Sie Bereiche, die direkter Sonneneinstrahlung ausgesetzt sind oder in der Höhe des TV-Bildschirms, da dies die Übertragung der Fernsteuersignale stören kann.

Einfuhren der Smartcard

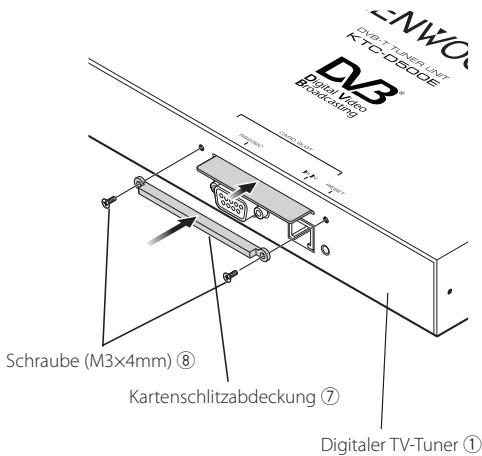

Schieben Sie die Smartcard in den Kartenschlitz ein und befestigen Sie die Abdeckung für den Kartenschlitz.

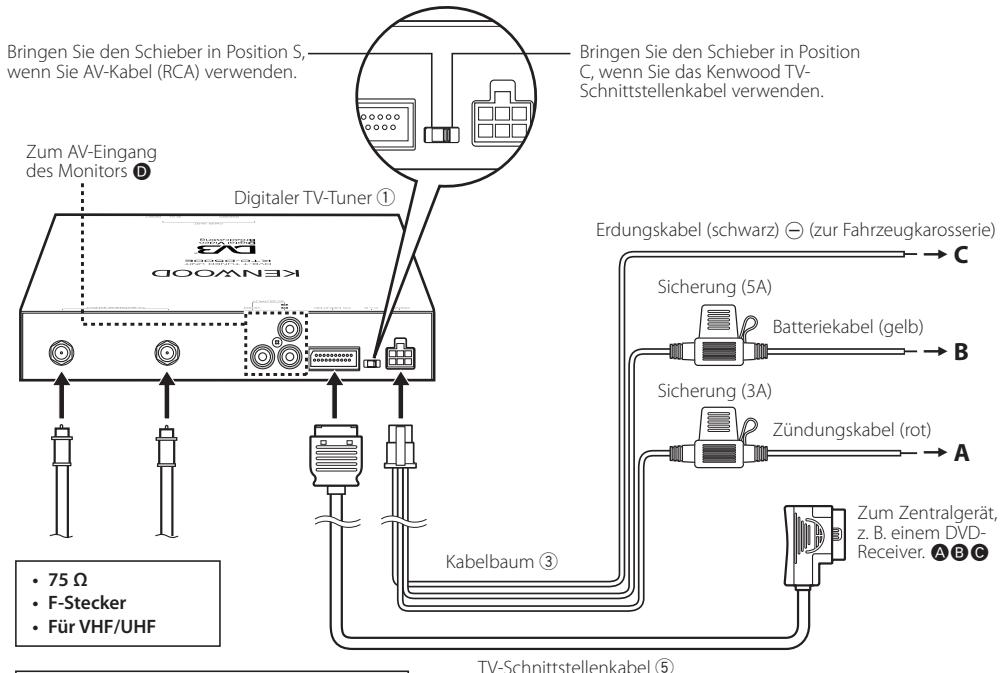

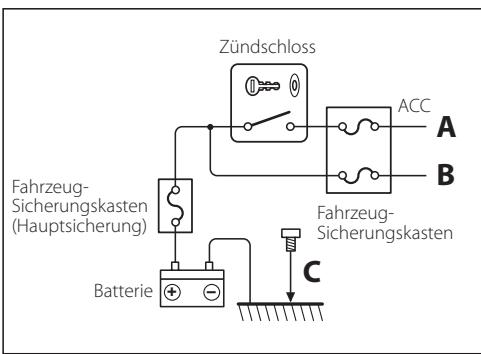

Schlieben Sie Monitor und Stromversorgung wie folgt an:

Anschluss einer Antenne mit Booster-Veränder

Schalten Sie "0/5 Volt" auf EIN, wenn Sie eine Antenne mit Booster-Veränderungen an die themselves anschlossen.

TV-Tuner

Eingangsfrequency

VHF:174-230MHz

UHF:470-862MHz

Demodulations-Typ

: QPSK/ 64QAM/ 16QAM

Kanalbandbreite

:6/7/8MHz

FFT-GröBe

:2K und 8K

Sendefreie Schutzzeit

:1/4,1/8,1/16,1/32

Durchschlagsrate

:1/2,2/3,3/4,5/6,7/8

Antenneneingang

: 2-Kanal-Diversity

Anschlusstyp

:2×TypF

Allgemein

Betriebsspannung (11 - 16 V)

:14,4V

Stromverbrauch

:860mA

Abmessungen (B× H× T) (Hauptgerät)

: 215× 37× 172,4mm

Temperaturbereich während des Betriebs

: -10°C bis +60°C

Temperaturbereich bei Lagerung

: -30°C bis +85 °C

Gewicht

:1,2 kg

Technische gegevens 97
