Naar digitaal tv-scherm omschakelen ÅıÇ Functies tijdens digitaal tv-scherm Åı Functies tijdens digitaal tv-scherm Ç Bediening via aanraakscherm Å

Basisbediening (Wanneer aangesloten op DDX7029 Å) 79 Beschikbare functies wanneer het eenvoudige bedieningspaneel wordt weergegeven 79 Beschikbare functies wanneer het bedieningsscherm wordt weergegeven 79

Basisbediening (Wanneer aangesloten op DDX6029 ı) 80 Het eenvoudige bedieningspaneel weergeven Het bedieningsscherm voor de tv weergeven

De programmagids weergeven

Kanaal zoeken en kanaallijst

Momenteel beschikbare kanalen zoeken (automatisch scannen) Handmatig kanalen zoeken (Handmatig zoeken) Een kanaal uit de kanaallijst selecteren De kanaallijst wissen

Informatie weergeven Kanaaltoegangsbeheer instellen

Basisbediening (Wanneer aangesloten op LZ-760R Ç) 81 Beschikbare functies wanneer het bedieningsscherm wordt weergegeven 81

Afstandsbediening 90 Accessoirelijst 92 De digitale tv-tuner installeren 93 De ontvanger van de afstandsbediening installeren en aansluiten 94 De betaalkaart plaatsen 95 Aansluiting 96 Technische gegevens 97

KTC-D500E KTC-D500E.indb 74

07.7.26 9:39:25 AM Veiligheidsvoorschriften 2WAARSCHUWING • De bevestiging en bedrading van dit product vereist vakbekwaamheid en ervaring. Laat de bevestiging en bedrading om veiligheidsredenen door vaklui uitvoeren.

2LET OP • Zorg dat het toestel op een negatieve 12-voltgelijkstroomvoeding is geaard. • Gebruik alleen de schroeven die worden meegeleverd of gespecificeerd voor de installatie. Als u de verkeerde schroeven gebruikt, kan het toestel beschadigd raken. • Als het contact van uw auto geen ACC-stand heeft of de ontstekingskabel (contactkabel) met een spanningsbron is verbonden waar constant spanning op staat, zoals bijvoorbeeld een accukabel, zal de spanning van het toestel niet gekoppeld zijn aan het contact (met andere woorden, de spanning van het toestel wordt niet gelijk met het contact in- en uitgeschakeld). Als u de spanning van het toestel wilt koppelen aan het contact van de auto, moet u de ontstekingskabel met een spanningsbron verbinden die gelijk met het contact van de auto wordt in- en uitgeschakeld. • Als de zekering doorbrandt, controleer dan eerst of de draden geen kortsluiting hebben veroorzaakt en vervang vervolgens de oude zekering door een van hetzelfde type. • Controleer na het installeren van het toestel dat de remlichten, richtingaanwijzers, ruitenwissers, etc. van de auto juist functioneren.

07.7.26 9:39:26 AM Opmerkingen Monitors die op dit apparaat kunnen worden aangesloten • Å-groep DNX7200 KVT-829DVD KVT-729DVD DDX8029 DDX7029 KOS-V500 KOS-V1000 • ı-groep DDX6029 KVT-827DVD KVT-727DVD KVT-627DVD DDX8027 DDX6027 KVT-M707 • Ç-groep LZ-760R • Î-groep Apparaat met RCA-video-ingang

De oorspronkelijke instellingen van uw apparaat terugzetten • Als het apparaat niet goed functioneert, drukt u op de terugstelknop.

Dit product wordt niet geïnstalleerd door de fabrikant van een voertuig op de productielijn, noch door de professionele invoerder van een voertuig in EUlidstaten.

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren) Dit symbool geeft aan dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www. stibat.nl. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval.

Batterij niet weggooien, maar inleveren als KCA.

KTC-D500E KTC-D500E.indb 76

07.7.26 9:39:27 AM Aan de slag Laten we naar enkele digitale beelden gaan kijken.

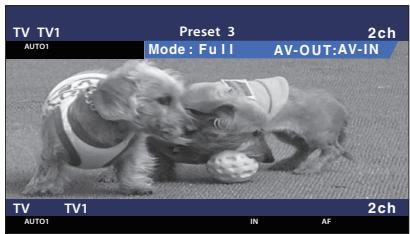

A B C Naar digitaal tv-scherm omschakelen

Druk op [V.SEL] op de monitor om naar digitale tv om te schakelen.

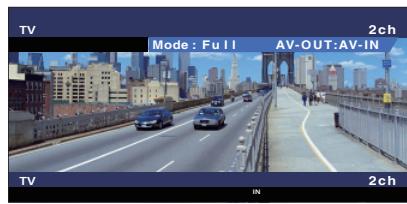

Functies tijdens digitaal tv-scherm

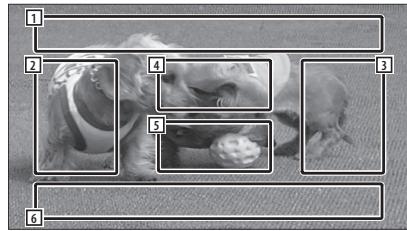

A B De basisfuncties zijn beschikbaar, zelfs wanneer het tv-scherm wordt weergegeven. 1 2

1 Zone filmbron Geeft de tv-status, displaymodus, en AVOUT-instellingen weer (pagina 85). 2 Zone voor kanaal omlaag zoeken Zoekt naar beneden en selecteert het kanaal. 3 Zone voor kanaal omhoog zoeken Zoekt naar boven en selecteert het kanaal. 4 Zone voor menubediening (alleen Ågroep) Geeft het menubedieningsscherm weer (pagina 83). 5 Zone voor bediening informatieweergave Schakelt de informatieweergave in de zone voor de filmbron 1 en de zone voor de broninformatie 2 IN/UIT. 6 Zone voor audiobroninformatie

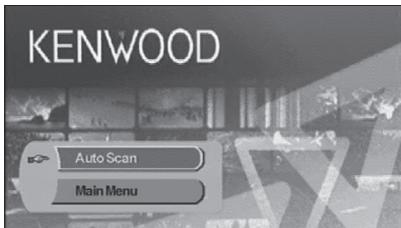

⁄ • Wanneer u voor de eerste keer naar digitale tv omschakelt, wordt er een welkomstmenu weergegeven en start de automatische scan.

Wanneer de automatische scan op een normale manier stopt, wordt er een kanaallijst met de op de huidige locatie beschikbare kanalen gemaakt en wordt het eerste kanaal weergegeven. • De dealer waar het apparaat werd geïnstalleerd, kan de automatische scan al hebben uitgevoerd. • De displaytaal kan worden gewijzigd (pagina 85).

⁄ • De gewenste zender kan op vier manieren worden geselecteerd. - Een beschikbare zender zoeken - Uit de EPG (Electronic Program Guide) selecteren (pagina 82) - Uit de kanaallijst selecteren (pagina 84) - Een kanaalnummer opgeven (pagina 83) • U kunt het geselecteerde kanaal aan de kanaallijst toevoegen als deze nog niet aan de lijst is toegevoegd.

07.7.26 9:39:28 AM Aan de slag

C Functies tijdens digitaal tv-scherm

De basisfuncties zijn beschikbaar, zelfs wanneer het tv-scherm wordt weergegeven. 1

A Bediening via aanraakscherm

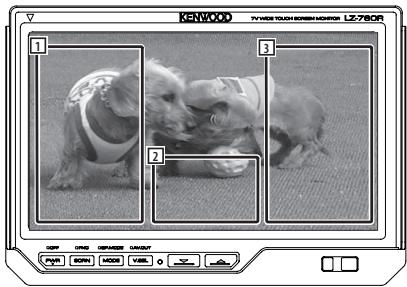

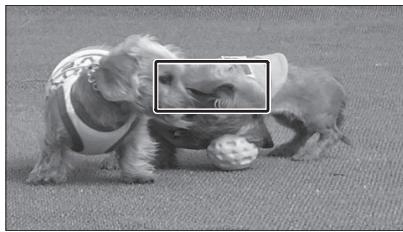

Het menubedieningsscherm verschijnt door de hieronder afgebeelde zone aan te raken.

1 Zone voor kanaal omlaag zoeken Zoekt naar beneden en selecteert het kanaal. 2 Zone voor bedieningsscherm Schakelt om naar het bedieningsscherm. 3 Zone voor kanaal omhoog zoeken Zoekt naar boven en selecteert het kanaal.

⁄ • Raak wanneer het bedieningsscherm wordt weergegeven [OK] aan of wacht ongeveer 10 seconden. Het digitale tv-scherm verschijnt opnieuw.

[Lijst van afkortingen] CH Kanaal EPG Electronic Program Guide (elektronische programmeringsgids) OSD On Screen Display (weergave op scherm)

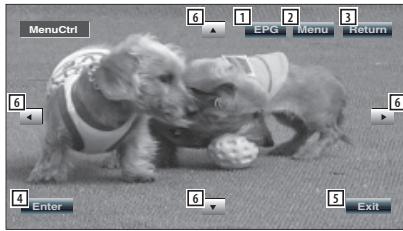

1 Geeft het EPG-scherm weer (pagina 82). 2 Geeft het DVB-menuscherm weer (pagina 83). 3 Keert terug naar het vorige scherm. 4 Voert het geselecteerde menu-item uit. 5 Keert terug naar het digitale tv-scherm. 6 Verplaatst de markering in het DVB-menu.

RCU Remote Control Unit (afstandsbediening) STB Set Top Box (elektronische interface voor televisie) Normaal gesproken wordt dit in het voertuig ingebouwd en hoeft de gebruiker dit niet te openen. TV Televisie

PIG Picture in Graphic (foto in afbeelding) 78

KTC-D500E KTC-D500E.indb 78

07.7.26 9:39:29 AM Basisbediening (Wanneer aangesloten op DDX7029 Å) Er verschijnen verscheidene bedieningsschermen in de bronmodus van de digitale tv. (U kunt de digitale tv alleen bedienen als de optionele tuner voor de digitale tv is aangesloten.)

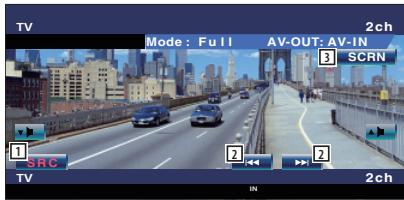

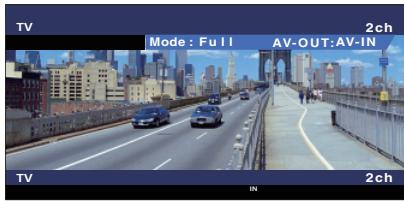

Beschikbare functies wanneer het eenvoudige bedieningspaneel wordt weergegeven Geeft een zwevend bedieningspaneel in het scherm weer.

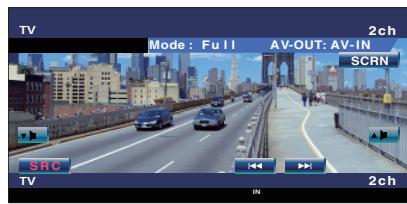

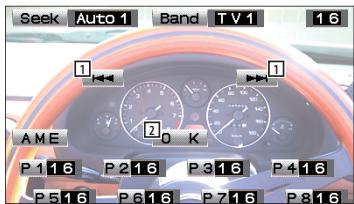

Beschikbare functies wanneer het bedieningsscherm wordt weergegeven Schakelt naar het bedieningsvenster voor gebruik van verscheidene afspeelfuncties. TV

1 Wisselt de bron. 2 Kies een kanaal. 3 Geeft het scherm voor het regelen van de scherminstellingen weer. (pagina 79 voor <Beschikbare functies terwijl het bedieningsscherm wordt weergegeven>)

• Het eenvoudige bedieningspaneel wordt verborgen wanneer u een centraal gedeelte van de monitor aanraakt.

1 Kies een kanaal. 2 Kanaalnummerweergave

07.7.26 9:39:30 AM Basisbediening (Wanneer aangesloten op DDX6029 ı) Er verschijnen verscheidene bedieningsschermen in de bronmodus van de digitale tv/video. (U kunt de digitale tv alleen bedienen als de optionele tuner voor de digitale tv is aangesloten.)

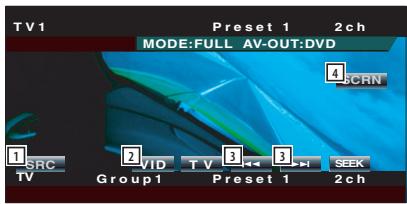

Het eenvoudige bedieningspaneel weergeven

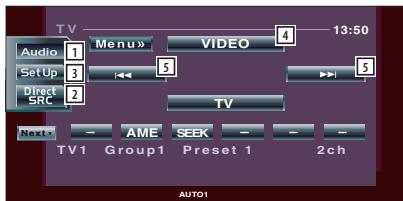

Het bedieningsscherm voor de tv weergeven

Het bedieningspaneel wordt zwevend boven het tv-beeld weergegeven.

U kunt met verscheidene functies een tv-kanaal afstemmen.

Wisselt de bron. Schakelt om naar video (VIDEO). Kies een kanaal. Geeft het scherm voor het regelen van de scherminstellingen weer. (pagina 80 voor <Het bedieningscherm voor de tv weergeven>)

⁄ • Het eenvoudige bedieningspaneel wordt verborgen wanneer u een centraal gedeelte van de monitor aanraakt. • De hierboven vermelde knoppen zijn in de DVBmodus ingeschakeld; de overige knoppen zijn dan uitgeschakeld.

Roept het geluidseffectenmenu op. Geeft het bronkeuzescherm weer. Roept het instelmenu op. Schakelt om naar video. Kies een kanaal.

⁄ • De hierboven vermelde knoppen zijn in de DVBmodus ingeschakeld; de overige knoppen zijn dan uitgeschakeld.

KTC-D500E KTC-D500E.indb 80

07.7.26 9:40:00 AM Basisbediening (Wanneer aangesloten op LZ-760R Ç) Er verschijnen verscheidene bedieningsschermen in de bronmodus van de digitale tv. (U kunt de digitale tv alleen bedienen als de optionele tuner voor de digitale tv is aangesloten.)

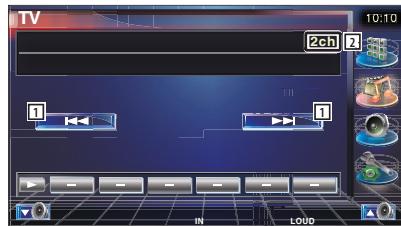

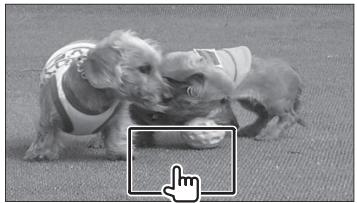

Beschikbare functies wanneer het bedieningsscherm wordt weergegeven U kunt met verscheidene functies een tv-kanaal afstemmen.

1 Kies een kanaal. 2 Sluit het bedieningsscherm waarna het digitale tv-scherm opnieuw verschijnt.

⁄ • De hierboven vermelde knoppen zijn in de DVBmodus ingeschakeld; de overige knoppen zijn dan uitgeschakeld.

07.7.26 9:40:02 AM EPG weergeven EPG (Electronic Program Guide) die samen met een programma is verzonden, ontvangen en weergeven.

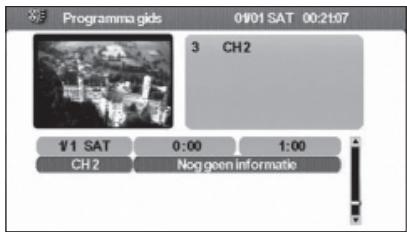

De programmagids weergeven U kunt de programma's op elk kanaal in de EPG (Electronic Program Guide) controleren. 1 Geef EPG weer door op de toets [EPG] te drukken De EPG wordt weergegeven. 2 Selecteer het kanaal of de tijd die moet worden weergegeven

In de EPG kunt u het weergegeven kanaal wijzigen door [5] of [∞] aan te raken en het tijdsframe door [2] or [3] aan te raken. 3 Raak [Return] ( bent

) aan wanneer u gereed

⁄ • Er wordt een bericht met de tekst "no data" weergegeven als het geselecteerde kanaal geen EPG-gegevens levert. • Het kan ook in het menubedieningsscherm worden weergegeven.

KTC-D500E KTC-D500E.indb 82

07.7.26 9:40:03 AM Kanaal zoeken en kanaallijst De beschikbare kanalen (tv/radio) worden in de kanaallijst opgeslagen.

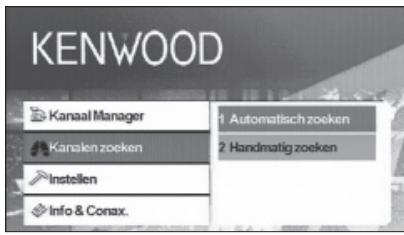

Momenteel beschikbare kanalen zoeken (automatisch scannen)

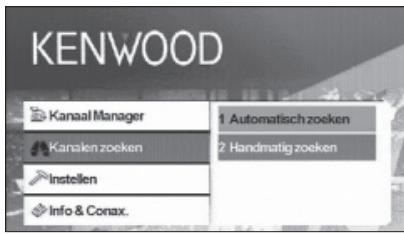

Handmatig kanalen zoeken (Handmatig zoeken)

Zoek de momenteel beschikbare kanalen en sla ze in de kanaallijst op.

Zoek een kanaal door een gebied of kanaal te specificeren.

1 Geef het DVB-menu weer door op de toets [MENU] te drukken

1 Geef het DVB-menu weer door op de toets [MENU] te drukken

2 Raak [5] of [∞] aan en selecteer [Kanalen zoeken]

De kanalen worden gezocht en het beschikbare kanaal wordt in de kanaallijst opgeslagen.

6 Raak[5], [∞], [2], of [3] aan om het TPnummer, de bandbreedte, de frequentie of het CH-nummer te selecteren

• Wanneer u een automatische scan uitvoert, wordt de inhoud van de huidige kanaallijst verwijderd en wordt er een nieuwe lijst gemaakt. Als u beschikbare kanalen wilt zoeken zonder dat de inhoud van de kanaallijst wordt verwijderd, zoek dan de kanalen in het digitale tv-scherm (pagina 77).

⁄ • Handmatig zoeken is voor geavanceerde gebruikers en biedt de mogelijkheid om specifieke kanalen te zoeken. Normale gebruikers wordt aangeraden "Automatisch zoeken" (pagina 83) te gebruiken.

07.7.26 9:40:04 AM Kanaal zoeken en kanaallijst

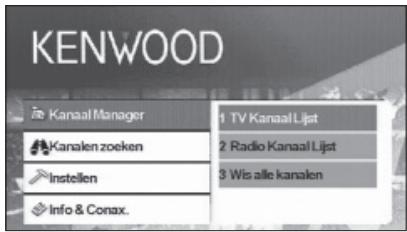

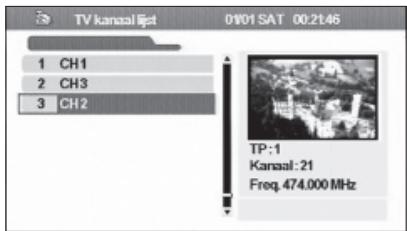

Een kanaal uit de kanaallijst selecteren

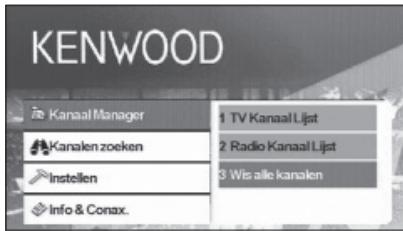

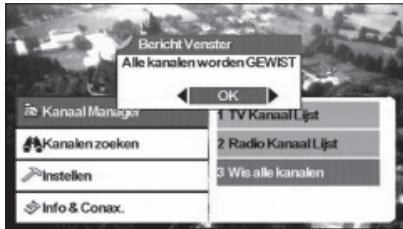

De kanaallijst wissen

Kanalen die beschikbaar zijn via de automatische scan of andere methoden, worden in de kanaallijst opgeslagen.

Wis in de kanaallijst geregistreerde kanalen.

1 Geef het DVB-menu weer door op de toets [MENU] te drukken

1 Geef het DVB-menu weer door op de toets [MENU] te drukken 2 Raak [5] of [∞] aan en selecteer [Kanaal Manager]

2 Raak [5] of [∞] aan en selecteer [Kanaal Manager]

3 Raak [3] aan 3 Raak [3] aan

4 Raak [5] of [∞] aan en selecteer [Wis alle kanalen]

4 Raak [5] of [∞] aan en selecteer [TV Kanaal Lijst] of [Radio Kanaal Lijst]

De kanaallijst wordt weergegeven en het programma van het momenteel geselecteerde kanaal wordt in het PIG-scherm (Picture in Graphic) weergegeven. Bovendien wordt het PIG-scherm kanaalinformatie weergegeven.

Er wordt een bevestigingsbericht weergegeven. 6 Raak [Enter] (

6 Raak [5] of [∞] aan om een kanaal te selecteren

Alle in de kanaallijst opgeslagen kanalen worden gewist.

Wanneer u de cursor in de kanaallijst naar beneden verplaatst, verandert het PIG-scherm mee. 7 Raak [Enter] (

• Ala alle kanalen zijn verwijderd en u vervolgens op de tv- of radiokanaallijst drukt, dan wordt er een berichtenvenster weergegeven: Geen tv-kanalenlijst of geen radiokanalenlijst.

Het ontvangen kanaal wordt omgeschakeld.

KTC-D500E KTC-D500E.indb 84

07.7.26 9:40:05 AM Instellen De werking en klok van dit apparaat instellen.

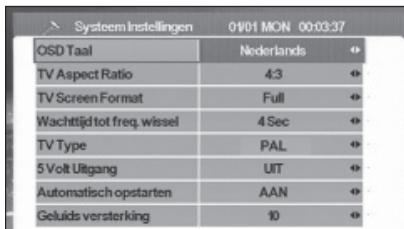

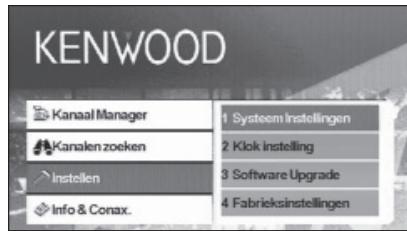

Systeeminstelling Stel de werking van dit apparaat, zoals de displaytaal en de aspectratio, in.

1 Geef het DVB-menu weer door op de toets [MENU] te drukken 2 Raak [5] of [∞] aan en selecteer [Instellen]

De volgende items kunnen worden ingesteld: OSD-taal

De gebruiker kan de gewenste taal selecteren.

De gebruiker kan twee ratio selecteren; 4:3 en 16:9. Als uw display het 16:9-schermformaat ondersteunt en de geselecteerde kanalen leveren het 16:9-formaat, selecteer dan 16:9.

Er kunnen vier schermformaten worden geselecteerd, Full, Pan&Scan, Letter Box en Combined.

Automatische omschakelinterval

De gebruiker kan de automatische omschakelinterval instellen tussen OFF tot 30 seconden als de box het videosignaal niet kan ontvangen. De gebruiker kan ook de toetsen [A] tot [Z] op de afstandsbediening gebruiken om het signaal onmiddellijk om te schakelen.

Selecteer het tv-signaal (PAL of NTSC) volgens de display.

Stel "0/5 Volt" in op ON wanneer u een antenne met tussenversterker op dit apparaat aansluit.

6 Raak [5] of [∞] aan om het in te stellen item te selecteren 7 Raak [2] of [3] aan om de in te stellen waarde te selecteren

Via deze functie kan de gebruiker het apparaat starten als de auto start of het apparaat in stand-bymodus laten staan. Als de gebruiker de opstartmodus selecteert, dan wordt het apparaat, als de auto wordt gestart, tegelijkertijd ingeschakeld.

Als de gebruiker het apparaat op een versterker aansluit, kan de gebruiker de volumeregeling gebruiken om het volume in te stellen. Er kunnen 18 niveaus worden geselecteerd.

3 Raak [3] aan 4 Raak [5] of [∞] aan en selecteer [Systeem Instellingen] 5 Raak [Enter] (

Het systeeminstelmenu wordt weergegeven.

⁄ • Afhankelijk van het land waar u uw ontvanger koopt, kunnen sommige functies in het menu niet beschikbaar zijn. • Als u de instelling "0/5 Volt" hebt gewijzigd, voer dan een automatische scan uit.

8 Raak [Return] ( bent

) aan wanneer u gereed

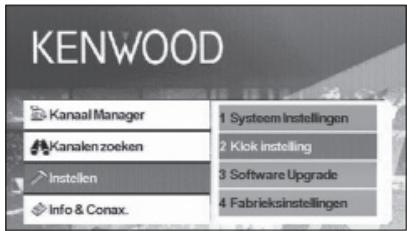

Stel de klok af op het netwerk. Stel ook de tijdzone en, indien nodig, de zomertijd in.

Download de nieuwe software van het netwerk en update de in dit apparaat geïnstalleerde software.

1 Geef het DVB-menu weer door op de toets [MENU] te drukken

1 Geef het DVB-menu weer door op de toets [MENU] te drukken

2 Raak [5] of [∞] aan en selecteer [Instellen] 2 Raak [5] of [∞] aan en selecteer [Instellen]

Het instelmenu voor de klok wordt weergegeven. 6 Raak [2] of [3] aan om de in te stellen waarde te selecteren

Wanneer er nieuwe software beschikbaar is, wordt deze gedownload en wordt de software van dit apparaat geüpdatet.

⁄ • Deze functie is alleen beschikbaar als het netwerk deze functie ondersteunt. • Wanneer er nieuwe software wordt geladen, kan deze andere functies bevatten dan de software die u nu gebruikt. De informatie in deze handleiding kan afwijken van de functies in de nieuwe software.

7 Raak [Return] ( bent

) aan wanneer u gereed

⁄ • Real-time gegevens (jaar, maand, datum en tijd) worden automatisch gedownload wanneer het instelmenu voor de klok wordt weergegeven.

KTC-D500E KTC-D500E.indb 86

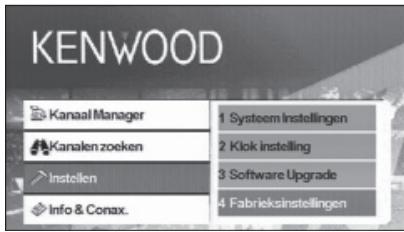

07.7.26 9:40:08 AM De fabrieksinstellingen herstellen Herstel de fabrieksinstellingen van dit apparaat. 1 Geef het DVB-menu weer door op de toets [MENU] te drukken 2 Raak [5] of [∞] aan en selecteer [Instellen]

3 Raak [3] aan 4 Raak [5] of [∞] aan en selecteer [Fabrieksinstelling] Er wordt een bevestigingsbericht weergegeven. 5 Raak [2] of [3] aan om [OK] weer te geven

07.7.26 9:40:08 AM Info en Conax Informatie weergeven en Conax instellen.

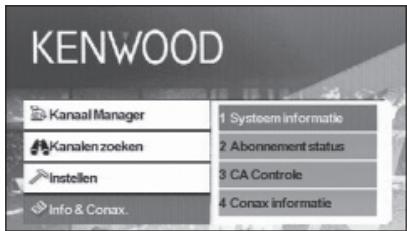

Informatie weergeven

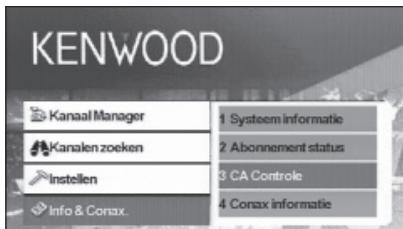

Kanaaltoegangsbeheer instellen

Geef systeeminformatie, vervaldatum van smartcard en Conax-informatie weer.

Stel het kanaaltoegangsbeheer (CA Controle) in voor kanalen die programma's uit een specifiek genre uitzenden.

1 Geef het DVB-menu weer door op de toets [MENU] te drukken 2 Raak [5] of [∞] aan en selecteer [Info & Conax.]

1 Geef het DVB-menu weer door op de toets [MENU] te drukken 2 Raak [5] of [∞] aan en selecteer [Info & Conax.]

3 Raak [3] aan 3 Raak [3] aan 4 Raak [5] of [∞] aan om de weer te geven informatie te selecteren

4 Raak [5] of [∞] aan en selecteer [CA Controle]

5 Raak [2] of [3] aan 5 Raak [Enter] (

Het scherm CA Controle wordt weergegeven. 6 Raak [5] of [∞] aan om een item te selecteren en een waarde in te voeren

De geselecteerde informatie wordt weergegeven.

⁄ • Deze functie is alleen beschikbaar als u een kaart plaatst. • U kunt het [Kaart niveau] wijzigen door [2] of [3] aan te raken. Om de [Kaart niveau] instelling te wijzigen moet u echter een wachtwoord invoeren wanneer [Geef CA PIN:] wordt weergegeven. • Om het wachtwoord te wijzigen, voert u het huidige wachtwoord voor [Geef CA PIN:], het nieuwe wachtwoord voor [Geef nieuwe CA PIN:] and [Bevestig nieuwe CA PIN:] in.

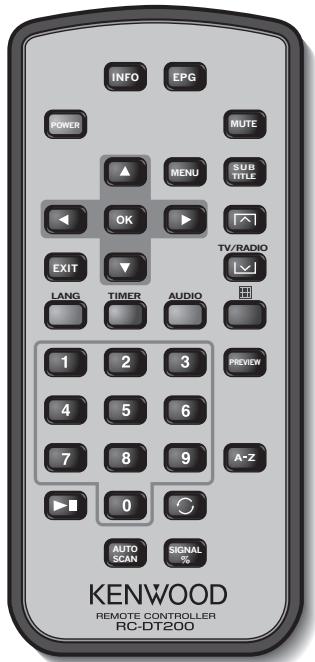

Info over huidig kanaal (gebruik 5/∞/2 / 3 om tussen de pagina's te bladeren).

a. Kanalen wijzigen (kanaal omhoog, kanaal omlaag). b. Tussen menu-items bladeren (omhoog/ omlaag).

EPG Opent de Electronic Program Guide (elektronische programmagids).

POWER Schakelt het apparaat (STB) in en uit.

MUTE Dempt het geluid. Het dempen van het volume functioneert alleen in de tv/radiomodus (d.w.z niet als een menu is geopend).

MENU Druk een keer om het hoofdmenu te openen. Het hoofdmenu bevat 4 submenu's. ‒ Kanaal Manager ‒ Kanalen zoeken ‒ Instellen ‒ Info & Conax.

2/3 Tussen menu-items bladeren (links/rechts).

OK Controleert de ingevoerde signalen.

EXIT a. Keert terug naar het vorige menu in het menuscherm of verlaat het menu. b. Keert vanuit een menu terug naar de normale tv-modus. Als u meerdere keren op de knop drukt, bladert u door alle geopende menu's totdat de normale tv-modus is bereikt.

SUBTITLE Schakelt om naar ondertitelingsmodus.

KTC-D500E KTC-D500E.indb 90

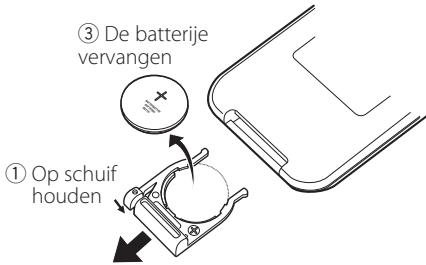

07.7.26 9:40:10 AM De batterij plaatsen Pagina omhoog

a. Tv/radiomodus b. Pagina omlaag

Gebruik een lithiumbatterij (CR2025). Let bij het plaatsen van de batterijen op de + en – polen. Volg hierbij de afbeelding in het batterijencompartiment. 3 De batterije vervangen

LANG Schakelt tussen talen.

RY TT BA BA RY RY TT TT R BA BA TT BA TIMER Slaaptimer. Druk hierop om verschillende tijden in te stellen.

2 Uittrekken Schakelt om naar teletekst.

0–9 a. Selecteer een kanaal om naar te kijken. Druk twee getallan achter elkaar in om nummers boven de 9 in te kunnen voeren (bijv. druk eerst 2 en vervolgens 3 in om kanaal 23 op te roepen). b. Selecteer een submenu-item.

• Bewaar batterijen die u niet gebruikt buiten het bereik van kinderen. Neem onmiddellijk contact op met uw huisarts als de batterij per ongeluk wordt ingeslikt.

¤ • Plaats de afstandsbediening niet op hete ondergronden zoals het dashboard.

38 Pauzeer/hervat tv-beelden.

Keer terug naar het kanaal waar u eerder naar keek.

PREVIEW Display met voorbeeldweergave van beelden.

A-Z Kies een andere frequentie.

AUTOSCAN Zoek beschikbare kanalen op het netwerk.

SIGNAL% Signaalvoeding/kwaliteitsbalk

07.7.26 9:40:11 AM Accessoirelijst

5 Interfacekabel voor tv 1

7 Afdekplaatje voor kaartsleuf 1

KTC-D500E KTC-D500E.indb 92

07.7.26 9:40:13 AM De digitale tv-tuner installeren U kunt de digitale tv-tuner (hoofdapparaat) installeren door deze met Velcro-tape aan de vloerbedekking vast te maken of door deze op een in de handel verkrijgbaar audiobord vast te schroeven.

Het hoofdapparaat installeren • Het hoofdapparaat bevat verscheidene aansluitingen. Zorg dat u ruimte overhoudt om de kabels aan de kant waar de aansluitingen op het hoofdapparaat zich bevinden te kunnen aansluiten. • Plaats geen voorwerpen op het hoofdapparaat. Hierdoor kan het apparaat niet meer goed functioneren. • Installeer het hoofdapparaat niet op andere apparaten. • Installeer het hoofdapparaat ten minste 1,5 m verwijderd van radio-antennes.

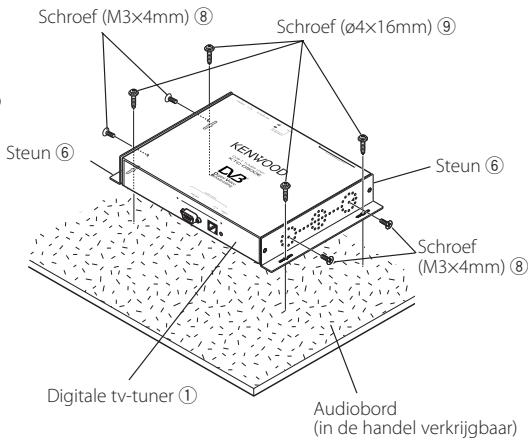

Installatie met schroef

Gebruik een tapschroef om de steun op het audiobord (in de handel verkrijgbaar) van de auto te vast te maken.

• Als u gaten in de auto boort, controleer dan dat er zich aan de andere kant niets bevindt. Beschadigde kabels of leidingen kunnen ongelukken of defecten veroorzaken.

Audiobord (in de handel verkrijgbaar)

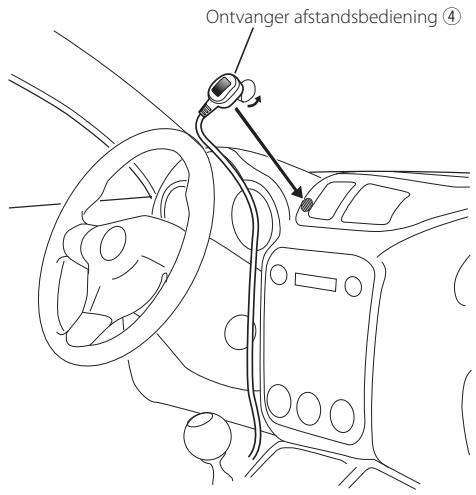

07.7.26 9:40:15 AM De ontvanger van de afstandsbediening installeren en aansluiten Plak de ontvanger van de afstandsbediening op het dashboard. Ontvanger afstandsbediening 4

Verwijder het papier van de dubbelzijdige tape en plak het op de achterkant van de ontvanger van de afstandsbediening.

Veeg vuil en olie van het installatie-oppervlak en plak de ontvanger van de afstandsbediening 6 op het dashboard.

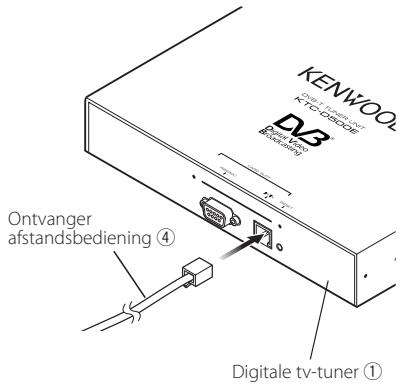

Sluit de connectors van de ontvanger van de afstandsbediening aan op het hoofdapparaat.

⁄ • Veeg olie en vuil van het installatie-oppervlak. • Plaats de ontvanger niet pal in de zon of in de buurt van een tv-monitor omdat hierdoor de signalen van de afstandsbediening worden aangetast.

Ontvanger afstandsbediening 4

KTC-D500E KTC-D500E.indb 94

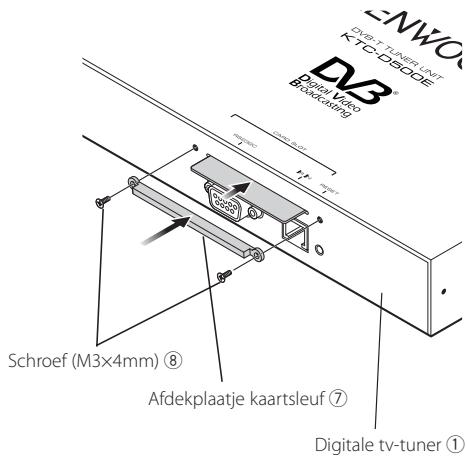

07.7.26 9:40:16 AM De betaalkaart plaatsen Steek de betaalkaart in de kaartsleuf en bevestig het afdekplaatje van de kaartsleuf.

Schroef (M3×4mm) 8 Afdekplaatje kaartsleuf 7 Digitale tv-tuner 1

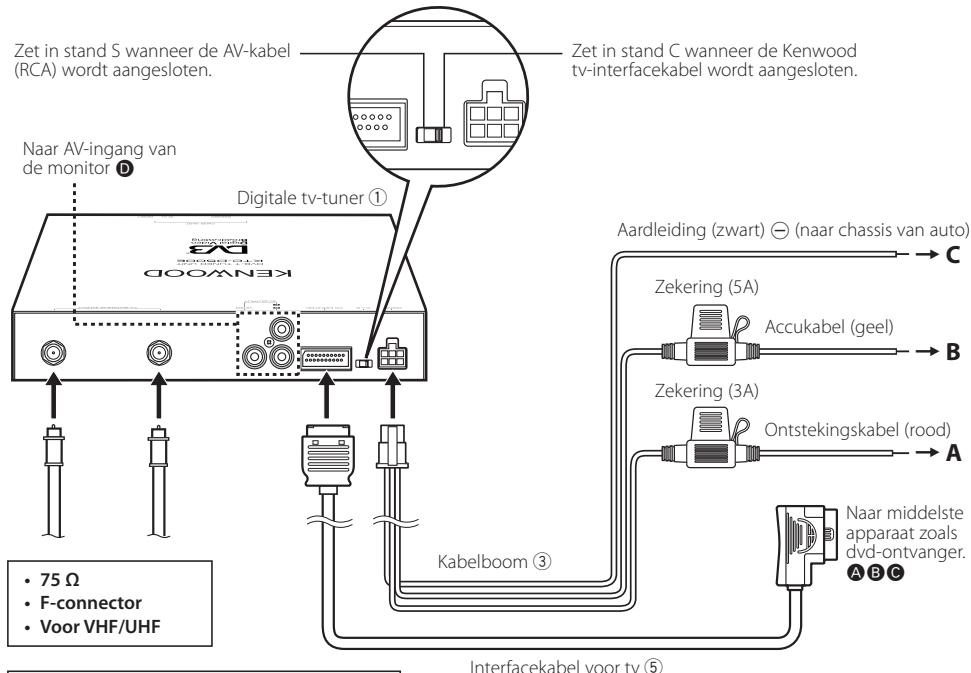

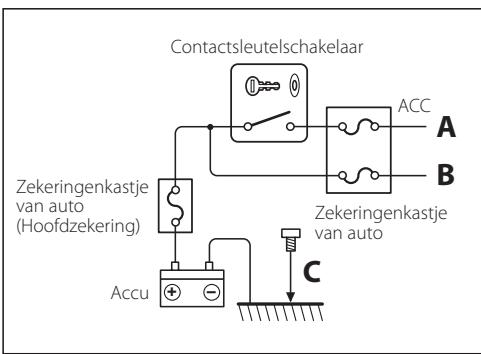

07.7.26 9:40:17 AM Aansluiting Sluit de monitor en voeding als volgt aan.

Zet in stand S wanneer de AV-kabel (RCA) wordt aangesloten.

Zet in stand C wanneer de Kenwood tv-interfacekabel wordt aangesloten.

Naar AV-ingang van de monitor Î Digitale tv-tuner 1 Aardleiding (zwart) - (naar chassis van auto)

C Zekering (5A) Accukabel (geel)

• 75 Ω • F-connector

• Voor VHF/UHF Naar middelste apparaat zoals dvd-ontvanger. ÅıÇ

Interfacekabel voor tv 5

Aansluiting van antenne met tussenversterker Stel "0/5 Volt" in op ON wanneer u een antenne met tussenversterker op dit apparaat aansluit.

Contactsleutelschakelaar

ACC B Zekeringenkastje van auto (Hoofdzekering)

Zekeringenkastje van auto

Algemeen Bedrijfsspanning (11 – 16 V) : 14,4 V Huidig verbruik : 860 mA Afmetingen (L × H × B) (Hoofdapparaat) : 215 × 37 × 172,4 mm Bedrijfstemperatuurbereik : -10 °C ~ +60 °C Opslagtemperatuurbereik : -30 °C ~ +85 °C Gewicht : 1,2 kg
