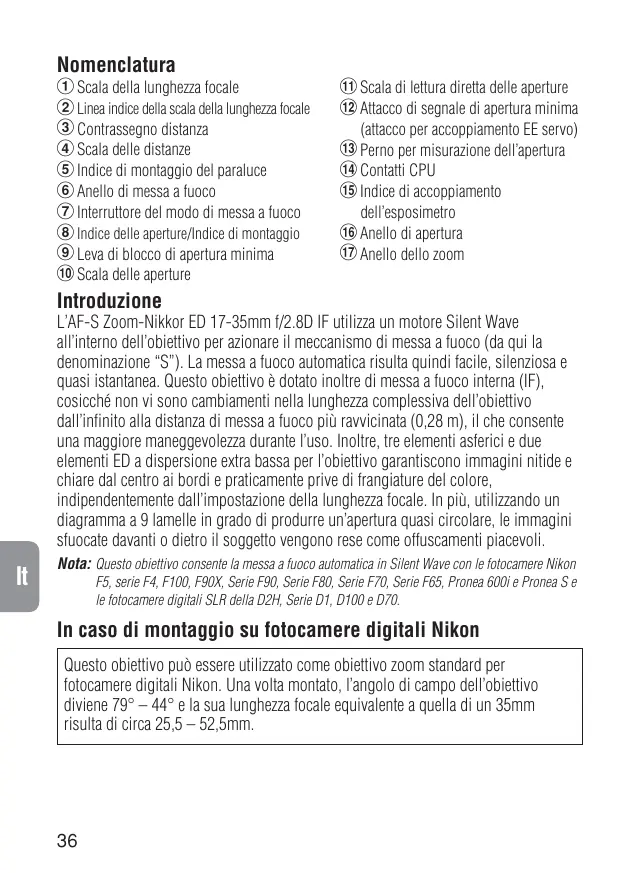

1 Scala della lunghezza focale 2 Linea indice della scala della lunghezza focale 3 Contrassegno distanza 4 Scala delle distanze 5 Indice di montaggio del paraluce 6 Anello di messa a fuoco 7 Interruttore del modo di messa a fuoco 8 Indice delle aperture/Indice di montaggio 9 Leva di blocco di apertura minima ! Scala delle aperture " Scala di lettura diretta delle aperture # Attacco di segnale di apertura minima (attacco per accoppiamento EE servo) $ Perno per misurazione dell’apertura % Contatti CPU & Indice di accoppiamento dell’esposimetro ( Anello di apertura ) Anello dello zoom De Introduzione

L’AF-S Zoom-Nikkor ED 17-35mm f/2.8D IF utilizza un motore Silent Wave all’interno dell’obiettivo per azionare il meccanismo di messa a fuoco (da qui la denominazione “S”). La messa a fuoco automatica risulta quindi facile, silenziosa e quasi istantanea. Questo obiettivo è dotato inoltre di messa a fuoco interna (IF), cosicché non vi sono cambiamenti nella lunghezza complessiva dell’obiettivo dall’infinito alla distanza di messa a fuoco più ravvicinata (0,28 m), il che consente una maggiore maneggevolezza durante l’uso. Inoltre, tre elementi asferici e due elementi ED a dispersione extra bassa per l’obiettivo garantiscono immagini nitide e chiare dal centro ai bordi e praticamente prive di frangiature del colore, indipendentemente dall’impostazione della lunghezza focale. In più, utilizzando un diagramma a 9 lamelle in grado di produrre un’apertura quasi circolare, le immagini sfuocate davanti o dietro il soggetto vengono rese come offuscamenti piacevoli. Nota: Questo obiettivo consente la messa a fuoco automatica in Silent Wave con le fotocamere Nikon F5, serie F4, F100, F90X, Serie F90, Serie F80, Serie F70, Serie F65, Pronea 600i e Pronea S e le fotocamere digitali SLR della D2H, Serie D1, D100 e D70. In caso di montaggio su fotocamere digitali Nikon

Questo obiettivo può essere utilizzato come obiettivo zoom standard per fotocamere digitali Nikon. Una volta montato, l’angolo di campo dell’obiettivo diviene 79° – 44° e la sua lunghezza focale equivalente a quella di un 35mm risulta di circa 25,5 – 52,5mm.

• Fate attenzione a non sporcare o danneggiare i contatti CPU.

• Non usare i teleconvertitori AF-I TC-14E/TC-20E o i teleconvertitori AF-S TC-14EII/TC-17EII/TC-20EII. (Gli elementi posteriori dell’obbiettivo verrebbero a contatto con gli elementi del teleconvertitore.)

• Gli accessori elencati non vanno montati su questo obiettivo, in quanto potrebbero danneggiarne i contatti CPU: Anello di Prolunga Automatico PK-1, PK-11/PK-11A, Anello Auto BR-4, Anello K1. Altri accessori, nell’impiego con determinati corpi camera, possono risultare inadatti. Per maggiori dettagli, consultate i relativi manuali di istruzioni.
• Quest’ottica non è utilizzabile abbinata alla fotocamera Nikon F3AF con il mirino autofocus DX-1 montato.

Posizionare il selettore del modo di messa a fuoco della fotocamera in conformità alla seguente tabella: Modo di messa a fuoco dell'obiettivo M/A Messa a fuoco manuale F5, serie F4, F100, F90X, C Messa a fuoco (Aiuto per la messa fuoco serie F90, serie F80, S automatica con serie F70, serie F65, AF precedenza manuale disponibile) Pronea 600i, Pronea S, Messa a fuoco manuale D2H, serie D1, D100, D70 (Aiuto per la messa fuoco disponibile) Messa a fuoco manuale Fotocamere Nikon AF (Aiuto per la messa fuoco disponibile) (tranne F3AF) Altre fotocamere Nikon (tranne F3AF) Messa a fuoco manuale Fotocamere Modo di messa a fuoco della fotocamera

• Messa a fuoco automatica con esclusione per il funzionamento in manuale Posizionare l’interruttore del modo di messa a fuoco (Fig. 1) su M/A. Cosí la messa a fuoco automatica funziona, ma è possibile escludere manualmente la messa a fuoco agendo sull’anello di messa a fuoco manuale separato mentre si preme leggermente il pulsante di rilascio dell’otturatore o il pulsante di avvio AF (AF-ON) sul corpo della fotocamera negli apparecchi che ne sono provvisti. Per annullare l’esclusione manuale, togliere il dito dal pulsante di rilascio dell’otturatore o dal pulsante di avvio AF.
• Per ottenere la migliore messa a fuoco Far riferimento a “Note sull’utilizzo degli obiettivi Nikkor AF grandangolo e supergrandangolo” (p. 52).

Rapporto di riproduzione e distanza di ripresa

La messa a fuoco normale va dall’infinito a 0,28m. Il rapporto massimo di riproduzione, pari a circa 1:8,9, è ottenible con impostanzione sui 17 mm, mentre un rapporto di riproduzione pari a 1:4,6 è possibile a 35 mm. Messa a fuoco, zoom e profondità di campo

(Far riferimento alle tabelle di Riferimento Rapido 1 e 2, a pag. 57.) In modo M/A (messa a fuoco automatica con esclusione manuale), ruotare prima l’anello dello zoom finché la composizione desiderata è contenuta nel mirino e quindi eseguire la messa a fuoco automatica. In modo M (messa a fuoco manuale), la messa a fuoco è possibile con qualunque lunghezza focale; tuttavia, maggiore è la lunghezza focale, più grande sarà l’immagine e minore sarà la profondità di campo (ciò facilita la messa a fuoco). Se la vostra fotocamera è dotata di un pulsante o di una leva per l’anteprima della profondità di campo (Stop-Down), è possibile osservare la profondità di campo guardando nel mirino della fotocamera. Si può ricavare la profondità di campo usando la scala fornita a pag. 57. Fr Per calcolare la profondità di campo

1 Tagliare le scale lungo le linee indicate. 2 Porre la scala 2 sulla scala 1 in modo che l’angolo superiore della scala 2 risulti allineato con la lunghezza focale utilizzata e la distanza risulti allineata con la linea indicate il centro della scala 1. 3 Leggere i numeri sulla scala 2 corrispodenti all’apertura utilizzata. Per esempio, se l’obiettivo è stato messo a fuoco a 1m con una distanza focale di 28mm e apertura di f/22, la profondità di campo sarà da c.a. 0,6m all’infinito. Blocco al diaframma minimo (Fig. 2) Per la ripresa nei modi di esposizione automatica Programmata o a Priorità dei tempi, fate uso della leva di blocco al diaframma minimo, per mantenere prefissato il valore f/22. 1 Regolate il diaframma al valore minimo, f/22, allineandolo all’indice delle aperture. 2 Spingere la leva di blocco verso l’anello di apertura cosicché i due puntini arancioni risultino allineati. Per liberare la leva, spingetela nella direzione opposta. Schermi di messa a fuoco consigliati

Per alcune fotocamere SLR Nikon sono disponibili vari schermi di messa a fuoco intercambiabili adatti a ogni situazione di ripresa. Gli schermi consigliati per l’uso con questo obiettivo sono elencati nella lista.

◎ Messa a fuoco eccellente ○ Messa a fuoco accettabile

L’immagine sullo schermo presenta una riduzione di luminosità o tracce di fenomeno del moiré. Questo però non lascia tracce sulla pellicola. △ Messa a fuoco accettabile L’immagine messa a fuoco al centro potrebbe risultare leggermente fuori fuoco sulla pellicola. Mettere a fuoco la zona circostante il soggetto. ― Non disponibile. （ ） Indica il valore della compensazione di esposizione aggiuntiva richiesto (solo a misurazione a preferenza centrale). Il quadrato vuoto non è applicabile. Come lo schermo del tipo M può essere utilizzato per macrofotografia con rapporto di ingrandimento 1:1 e fotomicrografia, esso presenta differenti applicazioni che agli altri schermi. Impiegando gli schermi B, E, K2, B2 ed E2 con fotocamere diverse da quelle elencate sopra, fate riferimento alle rispettive colonne delle versioni B, E e K.

Quando si scattano fotografie con il flash utilizzando fotocamere con flash incorporato Controllare la distanza focale e la distanza di ripresa prima di scattare le fotografie con il flash per evitare il verificarsi della vignettatura. Fotocamere Lunghezza focale utilizzablile / Distanza di ripresa Serie F60, Serie F50, F-601, Pronea S Non utilizzaabili con nessuna impostazione della lunghezza focale Serie F70, Pronea 600i 35 mm / 3 m o maggiore Serie F80 35 mm / 1,5 m o maggiore Serie F65, Serie F55 Non utilizzaabili con nessuna impostazione della lunghezza focale D100 24 mm / 0,8 m o maggiore D70 20 a 24 mm / 2,5 m o maggiore 28 mm / 1 m o maggiore 35mm o maggiore / Nessun limite

Montaggio del paraluce a baionetta HB-23

Allineare l’indice ( ) sul paraluce all’indice di montaggio del paraluce che si trova sull’obiettivo, ruotare il paraluce in senso antiorario (guardandolo dalla fotocamera) fino a sentire un clic che indica che è bloccato sulla posizione d’indice ( ). Per agevolare il montaggio e lo smontaggio, tenere il paraluce per la base anziché per il bordo esterno. Per riporre il paraluce, potete fissarlo in posizione inversa. En Cura e manutenzione dell’obiettivo

• Pulite la superficie delle lenti con un pennello a pompetta. Per rimuovere impronte e macchie, fate uso di un fazzoletto di cotone, soffice e pulito, o di una cartina ottica leggermente imbevuti con alcool o con l’apposito liquido “lens cleaner”. Strofinate delicatamente con movimento circolare dal centro verso l’esterno, facendo attenzione a non lasciare tracce o toccare altre parti.
• Per la pulizia non utilizzate mai solventi o benzina, che potrebbero danneggiare l’obiettivo, causare incendi o problemi di intossicazione.
• Per la protezione della lente frontale è buona norma tenere sempre montato un filtro NC. Anche il paraluce contribuisce validamente a proteggere la parte anteriore dell’obiettivo.
• Prima di porre l’obiettivo nell’astuccio o in borsa, montate entrambi i coperchi protettivi.
• Se rimane a lungo inutilizzato, riponetelo in un ambiente fresco e ventilato per prevenire la formazione di muffe. Tenetelo inoltre lontano dal sole o da agenti chimici come canfora o naftalina.
• Non bagnatelo e fate attenzione che non cada in acqua. La formazione di ruggine potrebbe danneggiarlo in modo irreparabile.
• Alcune parti della montatura sono realizzate in materiale plastico rinforzato. Per evitare danni non lasciate mai l’obiettivo in un luogo eccessivamente caldo. Accessori in dotazione Tappo anteriore da 77 mm dia. Paraluce a baionetta HB-23 Tappo posteriore LF-1 Portaobiettivo duro CL-76 Ck Accessori opzionali

Altri filtri a vite da 77 mm, compreso un filtro polarizzatore circolare* Teleconvertitori TC-14A Teleconvertitori TC-201

• Con un filtro polarizzatore circolare, la vignettatura si verifica a 17 mm. I paraluce HN-29 e HN-34 possono essere utilizzati solo a 35mm di lunghezza focale.

Caratteristiche tecniche Tipo di obiettivo: Obiettivo AF-S Zoom-Nikkor tipo D con CPU incorporata e attacco a baionetta Nikon Lunghezza focale: 17 mm – 35 mm Apertura massima: f/2.8 Costruzione obiettivo: 13 elementi in 10 gruppi (2 asferici in vetro stampato, 1 composto asferico e 2 elementi obiettivo ED) Angolo di campo: 104° – 62 (91° – 52° con fotocamere sistema IX240, 79° – 44° con le fotocamere digitali Nikon SLR della D2H, serie D1, D100 e D70) Scala della lunghezza focale: 17, 20, 24, 28, 35 mm Dati distanze: Uscita verso il corpo fotocamera Zoom: Manuale mediante anello dello zoom separato Messa a fuoco: Sistema di messa a fuoco interna (IF) Nikon (utilizza un motore interno Silent Wave); manuale mediante anello di messa a fuoco separato Scala delle distanze di ripresa: Graduata in metri e piedi da 0,28 m (1 ft.) all’infinito (∞) Scala delle aperture: f/2.8 – f/22 sia sulla scala standard che sulla scala di lettura diretta delle aperture Blocco apertura minima: Inseribile Diaframma: Completamente automatico Misurazione dell’esposizione: Con metodo ad apertura massima per le fotocamere AI o per quelle con sistema di interfaccia CPU; con metodo Stop-Down per le altre fotocamere. Misura dell’accessorio: 77 mm (P = 0,75mm) Dimensioni: ca. 83 mm diam. x 106 mm estensione della flangia; la lunghezza totale ca. 115 mm Peso: Circa 745 g

Como se muestra en la Fig. B (p. 52), cuando el sujeto tiene patrones muy repetitivos o tiene poco contraste, como un campo cubierto de flores, el enfoque automático pudiera ser difícil de obtener. En tales situaciones: (1) Enfoque un sujeto diferente situado a la misma distancia respecto a la cámara, entonces use el bloqueo del enfoque, recomponga, y haga la toma. (2) O ajuste el selector de modo de enfoque de la cámara en M (manual) y enfoque el sujeto manualmente.

• Además, consulte “Como obter bons resultados com a focagem automática” en el manual de instrucciones de su cámara. Note sull’utilizzo degli obiettivi Nikkor AF grandangolo e supergrandangolo Nelle seguenti situazioni, durante la ripresa di immagini con obiettivo Nikkor AF grandangolo e supergrandangolo, la messa a fuoco automatica potrebbe non funzionare in modo adeguato.

1. Il soggetto principale nella cornice di messa a fuoco è di dimensioni abbastanza

ridotte. Come mostrato nella figura A (p. 52), in caso di soggetto di fronte ad uno sfondo a distanza differente, entrambi all’interno della cornice di messa a fuoco, è probabile che solamente lo sfondo sia messo a fuoco.

2. Il soggetto principale è un soggetto o una scena di dimensioni ridotte e con

sfondo decorato. Come mostrato nella figura B (p. 52), se il soggetto è molto decorato o a basso contrasto, tipo un campo ricoperto di fiori, potrebbe essere difficile ottenere la messa a fuoco automatica. In tali situazioni: (1) mettere a fuoco un altro soggetto collocato alla stessa distanza dalla fotocamera, quindi utilizzare il blocco della messa a fuoco, ricomporre e scattare; (2) oppure impostare il selettore della modalità di messa a fuoco della fotocamera su M (manuale) e mettere a fuoco il soggetto manualmente.

• Inoltre, fare riferimento al paragrafo “Come Ottenere i Migliori Risultati con l’Autofocus” del manuale d’istruzioni della fotocamera.
