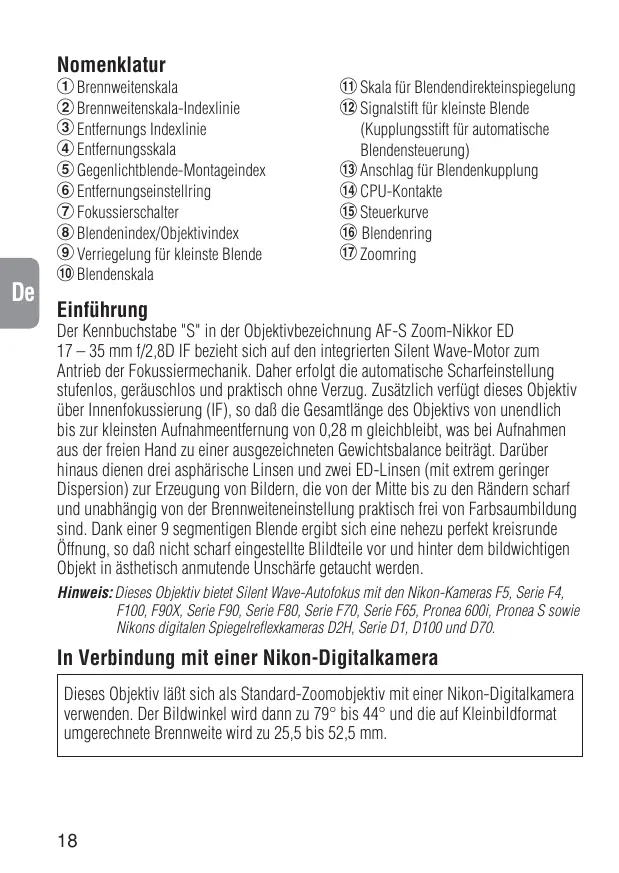

1 Brennweitenskala 2 Brennweitenskala-Indexlinie 3 Entfernungs Indexlinie 4 Entfernungsskala 5 Gegenlichtblende-Montageindex 6 Entfernungseinstellring 7 Fokussierschalter 8 Blendenindex/Objektivindex 9 Verriegelung für kleinste Blende ! Blendenskala " Skala für Blendendirekteinspiegelung # Signalstift für kleinste Blende (Kupplungsstift für automatische Blendensteuerung) $ Anschlag für Blendenkupplung % CPU-Kontakte & Steuerkurve ( Blendenring ) Zoomring Einführung Der Kennbuchstabe "S" in der Objektivbezeichnung AF-S Zoom-Nikkor ED 17 – 35 mm f/2,8D IF bezieht sich auf den integrierten Silent Wave-Motor zum Antrieb der Fokussiermechanik. Daher erfolgt die automatische Scharfeinstellung stufenlos, geräuschlos und praktisch ohne Verzug. Zusätzlich verfügt dieses Objektiv über Innenfokussierung (IF), so daß die Gesamtlänge des Objektivs von unendlich bis zur kleinsten Aufnahmeentfernung von 0,28 m gleichbleibt, was bei Aufnahmen aus der freien Hand zu einer ausgezeichneten Gewichtsbalance beiträgt. Darüber hinaus dienen drei asphärische Linsen und zwei ED-Linsen (mit extrem geringer Dispersion) zur Erzeugung von Bildern, die von der Mitte bis zu den Rändern scharf und unabhängig von der Brennweiteneinstellung praktisch frei von Farbsaumbildung sind. Dank einer 9 segmentigen Blende ergibt sich eine nehezu perfekt kreisrunde Öffnung, so daß nicht scharf eingestellte Blildteile vor und hinter dem bildwichtigen Objekt in ästhetisch anmutende Unschärfe getaucht werden. Hinweis: Dieses Objektiv bietet Silent Wave-Autofokus mit den Nikon-Kameras F5, Serie F4, F100, F90X, Serie F90, Serie F80, Serie F70, Serie F65, Pronea 600i, Pronea S sowie Nikons digitalen Spiegelreflexkameras D2H, Serie D1, D100 und D70. Ck In Verbindung mit einer Nikon-Digitalkamera Dieses Objektiv läßt sich als Standard-Zoomobjektiv mit einer Nikon-Digitalkamera verwenden. Der Bildwinkel wird dann zu 79° bis 44° und die auf Kleinbildformat umgerechnete Brennweite wird zu 25,5 bis 52,5 mm.

• Halten Sie die CPU-Kontakte peinlich sauber, und schützen Sie sie vor Beschädigung!
• Die AF-I-Telekonverter TC-14E/TC-20E und AF-S-Telekonverter TC-14EII/ TC-17EII/TC-20EII können nicht verwendet werden. (Die Hinterglieder des Objektivs berühren den Telekonverter.)
• Folgendes Zubehör darf nicht an das Objektiv angesetzt werden, da es die CPUKontakte beschädigen könnte: Automatik-Zwischenring PK-1, PK-11/PK-11A, Automatikring BR-4 und Zwischenring K1. Anderes Zubehör kann bei Verwendung des Objektivs mit gewissen Kameramodellen ungeeignet sein. Einzelheiten entnehmen Sie bitte der jeweiligen Bedienungsanleitung.
• Das Objektiv ist nicht zur Verwendung mit der Nikon F3AF mit angesetztem AF-Sucher DX-1 geeignet.

Fokussieren Wählen Sie den Fokussiermodus der Kamera anhand der folgenden Tabelle: Fokussiermodus des Objektivs Fokussiermodus der Kamera Kameras M/A F5, Serie F4, F100, F90X, C Autofokus-Modus mit Manuelles Fokussieren (EntfernungsS manueller Serie F90, Serie F80, AF Einstellmöglichkeit messung verfügbar) Serie F70, Serie F65, Pronea 600i, Pronea S, Manuelles Fokussieren D2H, Serie D1, D100, D70 (Entfernungsmessung verfügbar) Nikon-AF-Kamera Manuelles Fokussieren (außer F3AF) (Entfernungsmessung verfügbar)

Andere Nikon-Kameras (außer F3AF) Manuelles Fokussieren

• Autofokus-Modus mit manueller Einstellmöglichkeit Stellen Sie den Fokussierschalter (Abb. 1) auf M/A. Bei dieser Einstellung ist der Autofokus-Modus zwar aktiviert, kann aber jederzeit durch Drehen des separaten Entfernungseinstellrings und gleichzeitiges Antippen des Auslösers oder der AFStarttaste (AF-ON) an Kameras, die über ein solches Bedienteil verfügen, deaktiviert werden. Zur Aufhebung der manuellen Einstellmöglichkeit den Auslöser oder die AF-Starttaste freigeben.
• Für beste Ergebnisse im Autofokusmodus Siehe “Hinweise zum Gebrauch von AF Nikkor-Weitwinkel- oder Superweitwinkelobjektiven” (S. 52).

Abbildungsmaßstab und Aufnahmeentfernung

Die normale Scharfeinstellung erstreckt sich von unendlich bis 0,28 m. Bei 17 mm ist da größtes Abbildungsverhältnis 1:8,9, bei 35 mm ist es 1:4,6. Scharfeinstellung, Zoomen und Schärfentiefe

(Siehe Übersichtstabellen 1 und 2 auf Seite 57.) Im M/A-Modus (Autofokus mit manueller Beeinflussung) drehen Sie zuerst den Zoomring, bis die gewünschte Bildkomposition im Sucher zu sehen ist, bevor Sie mit der automatischen Scharfeinstellung beginnen. Im M-Modus (manueller Fokus) ist die Scharfeinstellung bei jeder Brennweite möglich. Allerdings gilt, je länger die Brennweite, desto größer das Bild und desto flacher die Schärfentiefe, so daß die Fokussierung vereinfacht wird. Verfügt die Kamera über eine Taste oder einen Hebel zur Schärfentiefe-Vorschau (Abblendung), so läßt sich die Schärfentiefe im Kamerasucher verfolgen. Zur Ermittlung der Schärfentiefe benutzen Sie bitte die Skala, die sich auf Seite 57 ausfalten läßt. Schärfentiefenskala:

1 Die Skalen entlang der angezeigten Linien ausschneiden. 2 Skala 2 über Skala 1 legen, so daß sich die Oberkante von Skala 2 mit der verwendeten Brennweite deckt und die Entfernung an der zentralen Markierungslinie von Skala 1 ausgerichtet ist. 3 Aus Skala 2 können Sie die Schärfentiefe ablesen, die die eingestellte Blende bewirkt. Wenn das Objectiv z.B. auf 28mm Brennweite und 1m Entfernung gestellt ist, reicht die Schärfentiefe bei Blende 22 von ungefähr 0,6m bis unendlich (∞). Verriegelung auf kleinster Blende (Abb. 2)

Für Programm- und Blendenautomatik muß der Blendenring auf kleinster Öffnung (22) verriegelt werden. 1 Drehen Sie den Blendenring, bis die Blendenzahl 22 dem Blendenindex gegenübersteht. 2 Schieben Sie den Riegel in Richtung auf den Blendenring, so daß die beiden orangefarbenen Punkte aufeinander ausgerichtet sind. Zur Entriegelung schieben Sie den Riegel in die entgegengesetzte Richtung. Empfohlene Einstellscheiben

Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für dieses Objektiv empfohlenen werden in der Tabelle aufgeführt.

◎ Hervorragende Scharfeinstellung ○ Akzeptable Scharfeinstellung Das Sucherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberührt. △ Brauchbare Scharfeinstellung. Das im mittleren Kreis scharf eingestellte Bild könnte auf dem Film leicht unscharf abgebildet werden. Stellen Sie auf dem umliegenden Mattfeld scharf. ― Nicht möglich （ ） Zeigt den Betrag zusätzlich erforderlicher Belichtungskorrektur (nur bei mittenbetonter Messung). Ein Leerfeld bedeutert: unbrauchbar. Da die Einstellscheibe M sowohl für Maktrofotografie bis zum Abbildungsmaßstab 1:1 als auch Mikrofotografie eingesetzt werden kann, unterscheidet sich ihr Anwendungsbereich von dem anderer Einstellscheiben. Bei Verwendung der Scheiben B, E, K2, B2 bzw. E2 in anderen als den obengenannten Kameras gelten die Spalten für die Scheiben B, E und K.

Blitzaufnahmen mit Kameras mit eingebautem Blitz Überprüfen Sie vor der Blitzaufnahme Brennweite und Aufnahmeentfernung, um Vignettierung zu vermeiden

Kameras Verwendbare Brennweite / Aufnahmedistanz Serie F60, Serie F50, F-601, Pronea S Nicht verwendbar bei allen Brennweiteeinstellungen Serie F70, Pronea 600i 35 mm / 3 m oder länger

Serie F80 35 mm / 1,5 m oder länger Serie F65, Serie F55 Nicht verwendbar bei allen Brennweiteeinstellungen D100 24 mm / 0,8 m oder länger D70 20 bis 24 mm / 2,5 m oder länger 28 mm / 1 m oder länger 35mm oder länger / Keine Beschränkung

Anbringen der Bajonett-Gegenlichtblende HB-23

Fluchten Sie den Index ( ) der Gegenlichtblende mit dem Montageindex vorn am Objektiv, und drehen Sie die Gegenlichtblende im Gegenuhrzeigersinn (von der Kamera aus betrachtet), bis sie am Index ( ) einrastet. Zum Anbringen und Abnehmen der Gegenlichtblende halten Sie diese an ihrer Basis, nicht am Außenrand. Zum Verstauen der Gegenlichtblende, können Sie diese in Umkehrstellung anbringen. Pflege des Objektivs

• Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfernen Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit éthanol (Alkohol) oder Optik-Reinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne daß Wischspuren zurückbleiben.
• Verwenden Sie keinesfalls Verdünnung oder Benzin zur Reinigung, da dieses zu Beschädigungen führen, Gesundheitsschäden verursachen oder ein Feuer auslösen könnte.
• Zum Schutz der Frontlinse empfiehlt es sich, stets ein NC-Filter aufgesetzt zu lassen. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.
• Bei Aufbewahrung des Objektivs in seinem Köcher sollten beide Objektivdeckel aufgesetzt sein.
• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern.
• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermäßig heißen Orten zurück! Zubehör

Aufsteckbarer 77-mm-Frontobjektivdeckel Bajonett-Gegenlichtblende HB-23 Objektivrückdeckel LF-1 Fester Objektivköcher CL-76 Sonderzubehör Weiter 77-mm-Einschraubfilter, einschließlich Zirkularpolarisationsfilter* Telekonverter TC-14A

• Mit einem Zirkularpolarisationsfilter tritt bei 17 mm Vignettierung auf. Die Gegenlichtblenden HN-29 und HN-34 lassen sich nur bei Brennweite 35 mm verwenden.

Technische Daten Objektivtyp: AF-S-Zoom-Nikkor mit D-Charakteristik eingebauter CPU und Nikon-Bajonett Brennweite: 17 – 35 mm Maximale Blendenöffnung: f/2,8 Optischer Aufbau: 13 Linsen in 10 Gruppen (2 Glasform-asphärische, 1 Verbund-asphärische und 2 ED-Linsenelemente) Bildwinkel: 104° – 62° (91° – 52° mit IX240-Kameras, 79° – 44° mit Nikons digitalen Spiegelreflexkameras D2H, Serie D1, D100 und D70) Brennweitenskala: 17, 20, 24, 28, 35 mm Entfernungsdaten: Ausgabe an die Kamera Zoomen: Manuell über separaten Zoomring Fokussiersystem: Innenfokussierung nach dem Nikon-IF-System (mittels integriertem Silent Wave-Motor); manuell über separaten Fokussierring Entfernungsskala: Unterteilt in Meter und Fuß, und zwar von 0,28 m bis unendlich (∞) Blendenskala: f/2,8 – f/22, sowohl auf der Standardskala als auch der Skala für Blendendirekteinspiegelung Verriegelung für kleinste Blende: Vorhanden Blendenart: Vollautomatisch Belichtungsmessung: Offenblendenmessung bei Kameras mit AIBlendenkupplung oder CPU-Interface-System; Arbeitsblendenmessung bei allen anderen Kameras Befestigungsgröße: 77 mm (P = 0,75mm) Abmessungen: ca. 83 mm Durchm. x 106 mm Länge bis Flansch; Gesamtlänge ca. 115 mm Gewicht: ca. 745 g

Hinweise zum Gebrauch von AF Nikkor-Weitwinkel- oder SuperWeitwinkelobjektiven In den folgenden Fällen arbeitet der Autofokus bei der Aufnahme von Bildern mit AF Nikkor-Weitwinkel- oder Super-Weitwinkelobjektiven u.U. nicht einwandfrei.

1. Hauptmotiv in den Fokusklammern relativ klein

Wie Abb. A (S. 52) zeigt, ist Folgendes möglich: bei Platzieren einer Person vor einem weit entfernten Hintergrund in den Fokusklammen wird unter Umständen der Hintergrund scharf eingestellt, das eigentliche Motiv dagegen aber nicht.

2. Kleine strukturierte Fläche oder Szene als Hauptmotiv

Wie aus Abb. B (S. 52) ersichtlich, ist bei Motiven mit ausgeprägter Strukturierung oder geringem Kontrast (z.B. eine blumenübersäte Wiese) u.U. die Scharfeinstellung per Autofokus schwierig. In solchen Fällen: (1) Fokussieren Sie zunächst auf ein anderes Motiv im selben Abstand von der Kamera, wählen dann bei Fokussperre erneut den Bildausschnitt und machen so die Aufnahme. (2) Oder Sie stellen den Fokussiermoduswähler an der Kamera auf M (manuell) und nehmen die Scharfeinstellung des Motivs manuell vor.

• Näheres zu diesem Thema finden Sie außerdem in der Bedienungsanleitung der Kamera im Abschnitt “Gute Ergebnisse mit dem Autofokus”. Remarques sur l’emploi des objectifs grand-angle ou super grandangle AF Nikkor Dans les situations suivantes, la mise au point automatique peut ne pas fonctionner correctement lors de la prise de vue avec des objectifs grand-angle ou super grandangle Nikkor.
