INTRODUZIONE 3

ACCESSORI FORNITI 3

INFORMAZIONI IMPORTANTI SULLA SICUREZZA 3

POSIZIONAMENTO DELL'AVR 3

COMANDI DEL PANNELLO ANTERIORE 4

CONNETTORI PANNELLO POSTERIORE 6

FUNZIONI DEL TELECOMANDO DELL'IMPIANTO 8

INTRODUZIONE ALL'IMPIANTO AUDIO HOME THEATER 10

IMPIANTO HOME THEATER TIPICO 10

AUDIO MULTICANALE 10

COLLEGAMENTO DELLE ANTENNE RADIO 18

COME EFFETTUARE LE CONNECTIONI 19

CONNESSIONDELLLEAPPARECCHIATUREIR 20

CONNECTIONDELL'USCITA TRIGGER 20

COLLEGAMENTO ALL'ALIMENTAZIONE CA 20

CONFIGURAIZIONDELTELECOMANDO 21

INSTALLAZIONDE DELLE BATTERIE NEL TELECOMANDO 21

PROGRAMMAZIONE DEL TELECOMANDO PER IL CONTROLLO DEI DISPOSITIVI SORGENTE E DEL TV 21

CONFIGURAIZIONE DELL'AVR 22

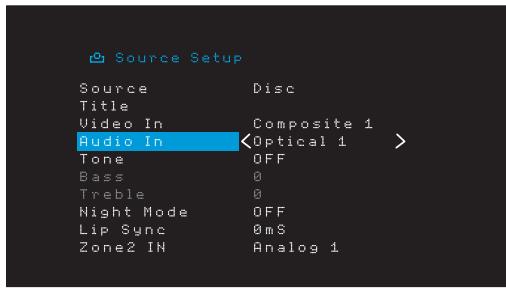

CONFIGURAIZIONE DELLE SORGENTI 23

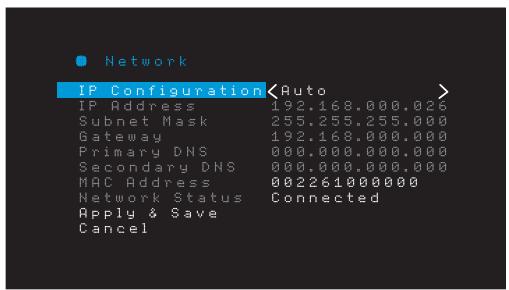

CONFIGURAIZIONE DELLA RETE 24

USO DELL'AVR 25

SILENZIAMENTO DEL SUONO 25

ASCOLTO CON LE CUFFIE 25

SELEZIONE DI UNA SORGENTE 25

SELEZIONE DI UNA MODALITA SURROUND 25

ASCOLTO DELLA RADIO FM E AM 26

RIPRODUZIONE DEI CONTENUTI SU UN DISPOSITIVO USB 26

ASCOLTO DI UN DISPOSITIVO IPOD/PHONE/IPAD 27

ASCOLTO DI VTUNER (RADIO SU INTERNET) 28

ASCOLTO DEL CONTINUO MULTIMEDIALE TRAMITE LA RETE LOCALE 28

RIPRODUZIONE DI CONTENUTI DA UN ROKU STREAMING STICK 29

ASCOLTO DI MEDIA DA SPOTIFY CONNECT 29

FUNZIONI AVANZATE 29

ELABORAZIONE DELL'AUDIO E AUDIO SURROUND 29

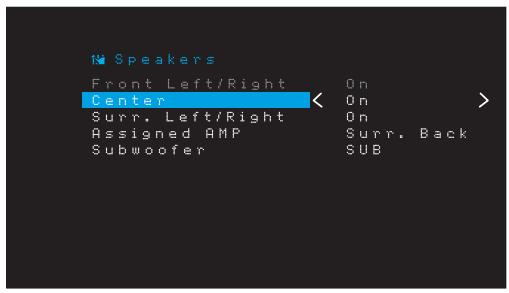

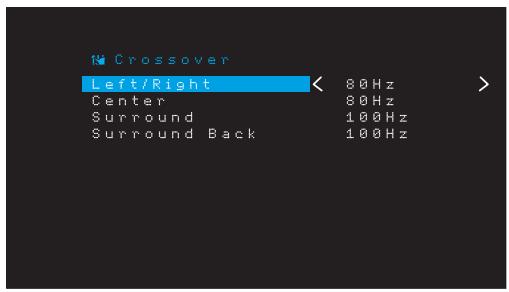

CONFIGURAIZIONE MANUALE DEI DIFFUSORI 30

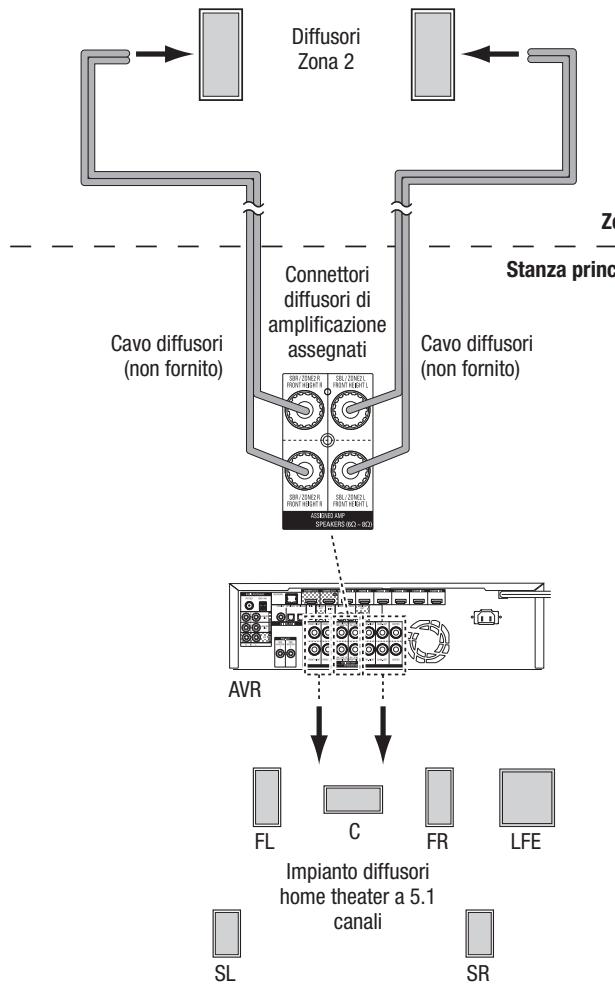

ASCOLTO IN ZONA 2 33

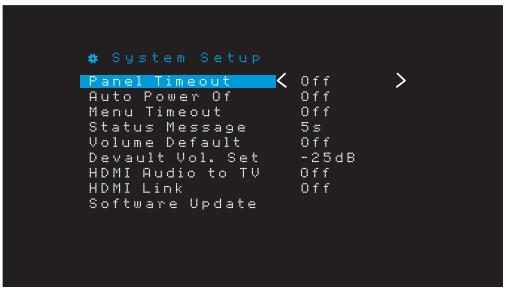

IMPOSTAZIONI DELL'IMPIANTO 34

SLEEP TIMER (TIMER SOSPENSIONE) 34

AZZERAMENTO DEL PROCESSORE 34

RISOLUZIONE DEI PROBLEMI 35

SPECIFICHE 36

APPENDICE 37

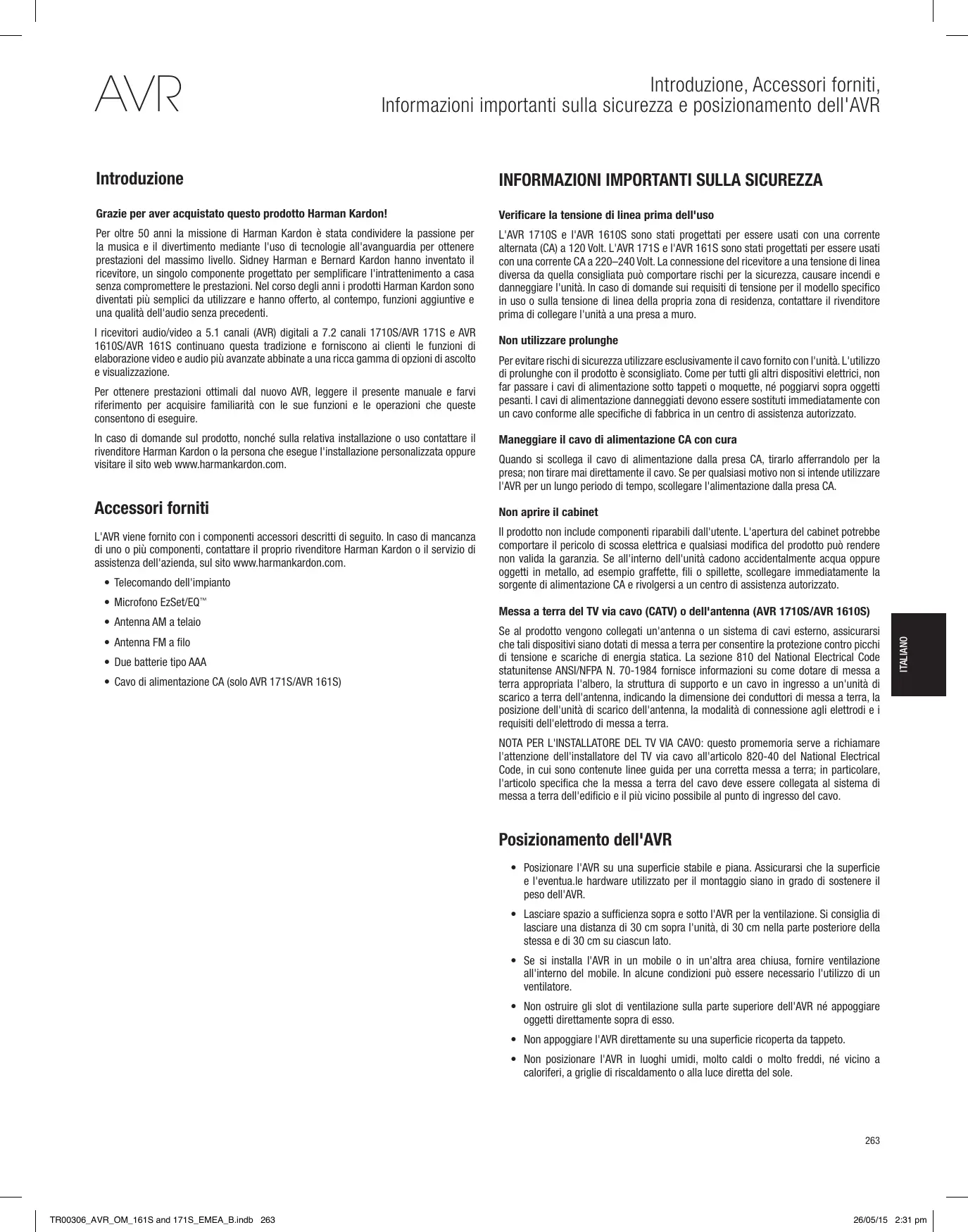

Introduzione

Grazie per aver acquistato quello prodotto Harman Kardon!

Per或者其他 anni la missione di Harman Kardon è stata condidere la passione per la musica e il divertimento mediante l'uso di technologie all'avanguardia per ottenere prestazioni del massimo livello. Sidney Harman e Bernard Kardon hanno inventato il ricevitore, un singolo componente progettato per amplificare l'intrattenimento a casaenersenza promotettere le prestazioni. Nel corso degli anni i prodotti Harman Kardon sono diventati più semplici da utilizzare e hanno offerto, altempo, funzioni aggiuntive e una qualità dell'audio segenza precedenti.

I ricevitori audio/video a 5.1 canali (AVR) digitali a 7.2 canali 1710S/AVR 171S e AVR 1610S/AVR 161S continuano Questa tradizione e fornisce ai clienti le funzioni di elaborazione video e audio più avanzate abbinate a una ricca gamma di opzioni di ascolto e visualizzazione.

Per ottenere prestazioni ottimali dal nuovo AVR, leggere il presente manuale e farvi riferimento per acquisire familarità con le sue funzioni e le operazioni che queste consentono di eseguire.

In caso di fornando sul prodotto, nonché sulla relativa installatione o uso contattare il rivenditore Harman Kardon o la persona che esegue l'installazione personalizzata oppure visitare il site web www.harmankardon.com.

Accessoriforniti

L'AVR viene fornito con i componenti accessori descritti di seguito. In caso di mancanza di uno o più componenti, contattare il proprio rivenditore Harman Kardon o il servizio di assistenza dell'azienda, sul situ www.harmankardon.com.

Telecomando dell'impianto
- Microfono EzSet/EQ™
- Antenna AM a telaio
- Antenna FM a filo
- Due batterie tipo AAA
- Cavo di alimentazione CA (solo AVR 171S/AVR 161S)

INFORMAZIONI IMPORTANTI SULLA SICUREZZA

Verificare la tensione di linea prima dell'uso

L'AVR 1710S e l'AVR 1610S sono stati progettati per essere usati con una corrente alternata (CA) a 120 Volt. L'AVR 171S e l'AVR 161S sono stati progettati per essere usati con una corrente CA a 220-240 Volt. La connessione del ricevitore a una tensione di linea diversa da quella consigliata può comportare rischi per la sicurezza, causare incendi e danneggiare l'unità. In caso di domande sui requisiti di tensione per il modello specifico in uso o sulla tensione di linea della propria zona di Residence, contattare il rivenditore prima di collegare l'unità a una presa a muro.

Nonutilizzare prolonghe

Per evitare rischi di sicurezza utilizzare esclusivamente il cavo fornito con l'unità. L'utilizzo di prolonghe con il prodotto è sconsigliato. Come per tutti gli altri dispositivi elettrici, non far passare i cavi di alimentazione molto tappeti o moquette, né poggiarvi sopra oggetti pesanti. I cavi di alimentazione danneggiati devono essere sostutti immediatamente con un cavo conforme alle specifiche di fabbrica in un centro di assistenza autorizzato.

Maneggiare il cavo di alimentazione CA con cura

Quando si scollega il cavo di alimentazione nella presa CA, tirarlo afferrandolo per la presa; non tirare mai diretamente il cavo. Se per qualsiasi motivo non si intende utilizzare l'AVR per un lungo periodo di tempo, scollegare l'alimentazione della presa CA.

Non apriere il cabinet

Il prodotto non include componenti riparabili dall'utente. L'apertura del cabinet potrebbe comportare il pericolo di scossa elettrica e qualsiasi modifica del prodotto vuo rendere non valida la garanzia. Se all'interno dell'unità cadono accidentallymente acqua oppure oggetti in metallo, ad esempio graffette, fili o spindle, scollegare immediamente la sorgente di alimentazione CA e rivolgersi a un centro di assistenza autorizzato.

Messa a terra del TV via cavo (CATV) o dell'antenna (AVR 1710S/AVR 1610S)

Se al prodotto vengono collegati un'antenna o unsystema di cavi esterno, assicurarsi che tali dispositivi siano dotati di messa a terra per consentire la protezione contro picchi di tensione e scariche di energia statica. La sezione 810 del National Electrical Code statunitense ANSI/NFPA N. 70-1984 fornisce informazioni su come dotare di messa a terra appropriata l'albero, la struttura di supporto e un cavo in ingresso a un'unità di scarico a terra dell'antenna,indicando la dimensione dei conduttori di messa a terra,la posizione dell'unità di scarico dell'antenna,la modalità di connessioneagli elettrodi e requisiti dell'elettrodo di messa a terra.

NOTA PER L'INSTALLATORE DEL TV VIA CAVO: quello promemoria serve a richiamare l'attenzione dell'installatore del TV via cavo all'articolo 820-40 del National Electrical Code, in cui sono continue linee guida per una corretta messa a terra; in particolare, l'articolo specifica che la messa a terra del cavo deve essere collegata alsystema di messa a terra dell'edificio e il più vicino possibile al punto di ingresso del cavo.

Posizionamento dell'AVR

• Posizione r'AVR su una superficie stabile e pianà. Assicurarsi che la superficie e l'eventua.le hardware utilizzato per il montaggio siano in grado di sostenere il peso dell'AVR.
• Lasciare spazio a sufficientza sopra e sotto l'AVR per la ventilazione. Si consiglia di lasciare una distanza di 30 cm sopra l'unità, di 30 cm nella parte posteriore della stessa e di 30 cm su ciascun latero.
• Se si installa l'AVR in un mobile o in un'altra area chiusa, fornire ventilazione all'interno del mobile. In alcune condizioni cui esso necessario l'utilizzo di un ventilatore.
• Non ostruire gli slot di ventilazione sulla parte superiore dell'AVR né appoggiare oggetti direttamente sopra diesso.
  Non appoggiare l'AVR direttamente su una superficie ricoperta da tappeto.
• Non posizionare l'AVR in luoghi umidi, molto caldi o molto freddi, né vicino a caloriferi, a griglie di riscaldamento o alla luce diretta del sole.

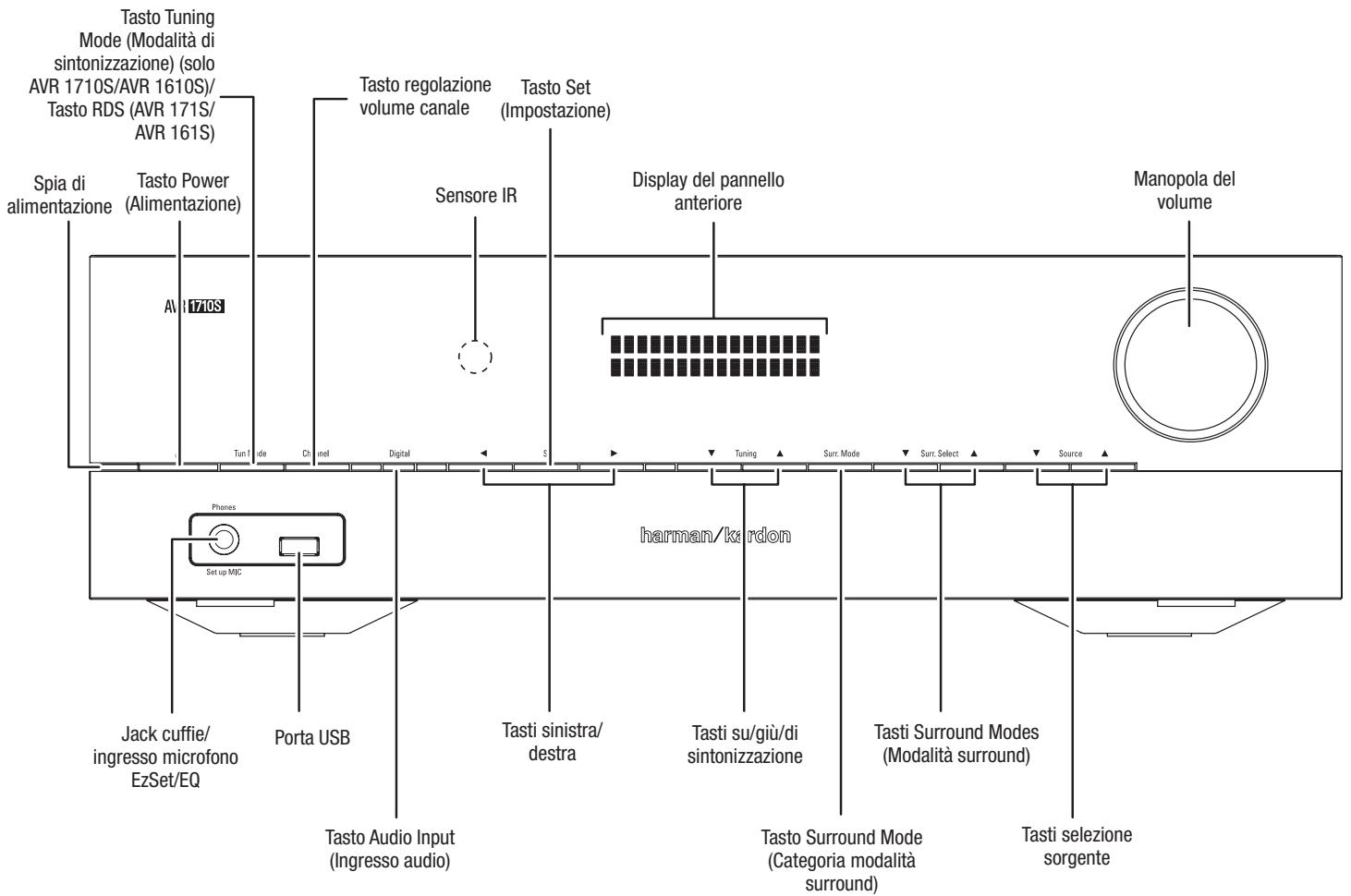

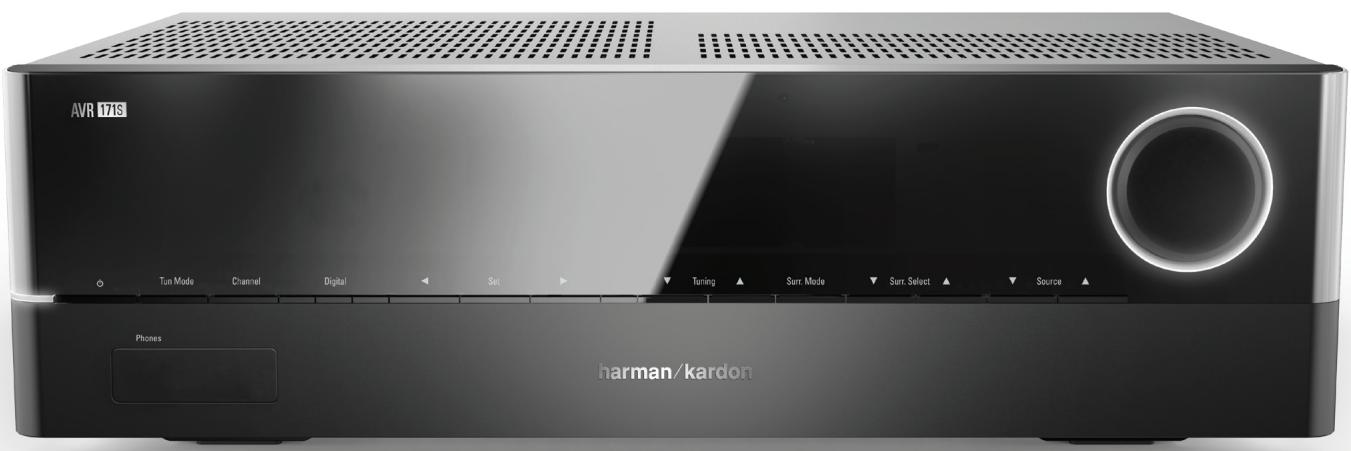

Comandi del pannello anteriore

Comandi del pannello anteriore, continua

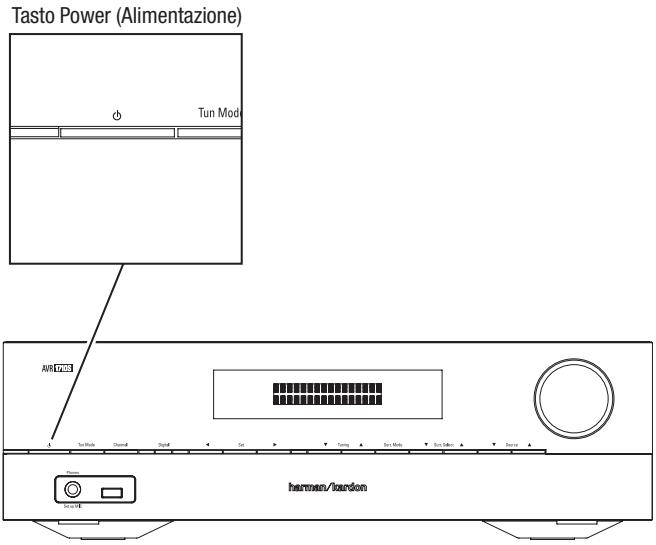

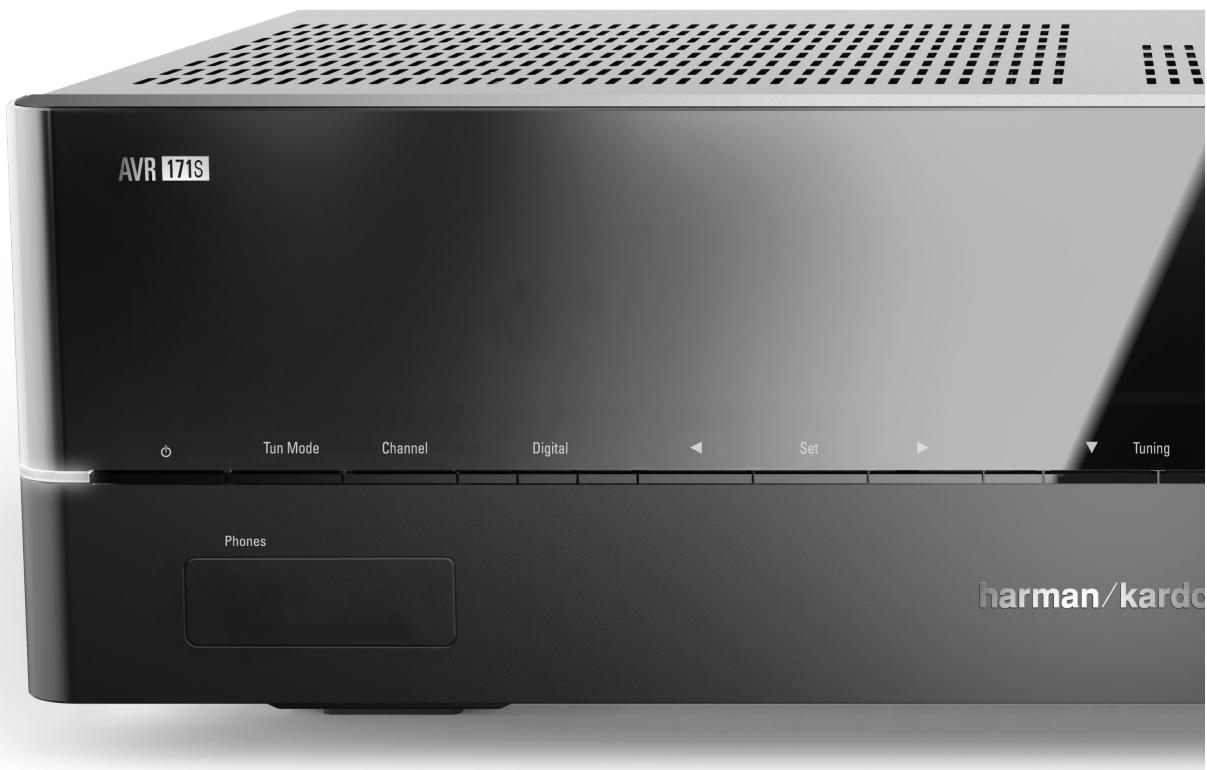

Indicatore di alimentazione/Tasto di accensione: l'AVR presenta tre diverse modalità di accensione:

• Off (Sento) (la spia di alimentazione emette una luce ambra fissa): la modalità Off (Sento) riduce il consumo energetico quando non si utilizes l'AVR. Quando l'AVR è in modalità Off (Sento), non si accende automaticamente né reproduce audio in risposta a uno streaming AirPlay emesso da un dispositivo di rete (solo AVR 1710S/ AVR 171S). Quando l'AVR è in modalità Off (Sento), premere il tasto di accensione per accenderlo. Tenere premuto il tasto di accensione per più di tre secondi perMETTERE l'AVR in modalità sperimentato quando è accesso. Il display del pannello anteriore indicera "Your device is switched off" (Il dispositivo è spento) per due secondi, poi si spegnerà.

NOTA: è possibile usare il menu System Setup (Configurazione dell'impiano) per impostare l'AVR perché entri automaticamente in modalità spegnimento dopo che è rimasto in modalità Sleep (Sospensione) per un determinato periodo di tempo. V.di Impostazioni dell'impiano a pagina 34.

• Sleep (Sospensione) (la spia di alimentazione emette una luce ambra fissa e il display del pannello anteriore indica "Device sleep" (Sospensione del dispositivo)): La modalità Sleep (Sospensione) disattiva alcune parti della circuiteria dell'AVR, ma consente all'AVR di accendersi automaticamente e riproduire audio in risposta a uno streaming AirPlay o DLNA DMR proveniente da un dispositivo collegato in rete (solo AVR 1710S/AVR 171S). quando I'AVR è in modalità Sleep (Sospensione), premere il tasto di accessione per accenderlo. Tenere premuto il tasto di accessione per meno di tre secondi perMETtere I'AVR in modalità Sleep (Sospensione) quando è accesso. Il display del pannello anteriore indichera "Device sleep" (Sospensione del dispositivo) nelle I'AVR è in modalità Sleep (Sospensione).

NOTA: l'AVR entrera automaticamente in modalità Sleep (Sospensione) dopo 30 minuti di assenza di segnale audio o di insertimenti di comandi dall'utente, a meno che siano attivi USB, iPod, rete locale, vTuner, AirPlay o DLNA DMR. In questei casi, l'AVR entrera automaticamente in modalità Sleep (Sospensione) après il numero di ore impostato nell'impostazione dell'impianto Auto Power Off (Specnimento automatico). V.di Impostazioni dell'impianto a pagina 34.

• On (Acceso) (la spia di alimentazione emette una luce bianca fissa): quando l'AVR è accesso è completamente operativo.

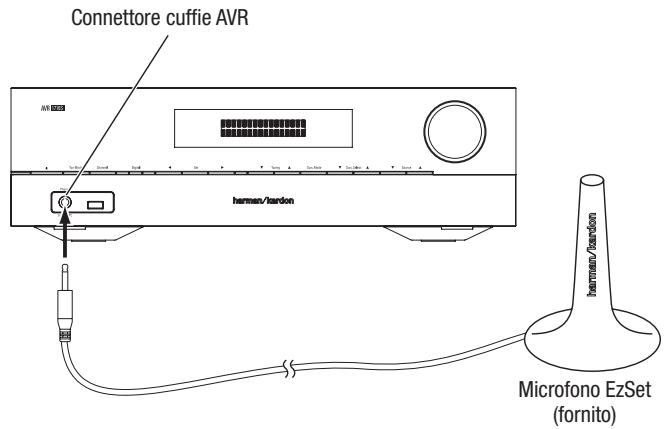

Jack cuffie/ingresso microfono EzSet/EQ: consente di collegare una presa cuffie da 1 / 4 per ascoltare la musica in privato. Il jack vieneancheutilizzato per connettere il microfono in dotazione per la procedura di configurazione EzSet/EQ descrietta nella sezione Configurazione dell'AVR per i diffusori a pagina 22.

Tasto Tuning Mode (Modalità di sintonizzazione) (solo AVR 1710S/AVR 1610S):izzato tasto permette di far passare la radio alla modalità di sintonizzazione FM manuale (una Frequenza alla volta) a quella automatica (ricerca delle Frequenze con una potenza di segnale accettabile). Il tasto permittedo inoltre di alternare la radio alla modalità mono a quella stereo quando ci si sintonizza su una stazione FM.

Tasto RDS (solo 171/AVR 161S): quando si ascolta una stazione radio FM che trasmette informazioni RDS, quello tasting attiva le varie funzioni RDS.

Porta USB: la porta USB può essere utilizzata per la riproduzione dei file audio da un dispositivo Apple iOS® collegato alla porta, nonché per riproduire file audio MP3 e WMA da un dispositivo USB inserito nella porta. Inserire il connettor o il dispositorio nella porta USB con un orientamento che consenta di inserirlo completeness. è possibile insertere o rimuovere il connettor o il dispositorio in qualsiasi momento, perché una procedura di installationo disinstallazione.

Inoltre, è possiblo utilizzare la porta USB per effettuare degli Upgrade del firmware. Se un Upgrade delsysteme operativo dell'AVR sare rilasciato in futuro, sare possiblo scaricarlo nell'AVR tramite esta porta. Le istruzioni complete saranno fornite in quell'occasion.

IMPORTANTE: non collegare un PC o altri host/dispositivo di controllo USB alla porta per non danneggiare l'AVR e l'altro dispositivo.

Tasto di regolazione del volume del canale: premere quello tasto per attivare la regolazione a livello dei singoli canali. Dopo aver premuto quello tasto, tramite i pulsanti su/giu/Sintonizzazione, selezionare il canale da regolare e utilizzato i tasti sinistra/destra per regolare il livello del canale.

Tasto di ingresso audio: premere quello tasto perambiare la connessione di ingresso audio della sorgente attuale. Tramite i tasti sinistra/destra scorrere ciclicamente tra le connessioni di ingresso e premere il tasto "Set" (Impostare) per assegnare la connessione attualmente visualizzata alla sorgente.

Sensore IR: quello sensore riceve comandi a raggi infrarossi (IR) dal telecomando. Accertarsi che il sensore non sua bloccato.

Tasto "Set" (Imposta): premere quello tasto per selezionare la voce attualmente evidenziata nel menu.

Tasti sinistra/destra:utilizzarequesti tasti per navigare nei menu dell'AVR.

Front-Panel display (Display del pannello anteriore): quello display su due righe visualizzza i messaggi in risposta ai comandi e le modifiche che intervengono nel segnale in ingresso. Durante il normale funzionamento, il nome della sorgente attuale compare nella riga superiore, nelle la modalità surround attiva viene visualizzata nella riga inferiore. Quando ilsystema di menu visualizzato su schermo (OSD) è in uso, vengono visualizzate le impostazioni di menu attuali.

Tasti su/gi/Tasti di sintonizzazione: utilizzare quosti tasti per navigare nei menu dell'AVR. quando la sorgente attiva è la radio, tramite quosti tasti è possibile sintonizzato la stazione in base alle impostazioni del tasto modalità di sintonizzazione (v. sopra).

Tasto Surround Mode Category (Categoria modalità surround): preme quello tasto per selezionale una categoria di audio surround. Ogni volta che viene premuto, cambia la categoria della modalità surround: Auto Select, virtuale, stereo, HARMAN NSP, film, musica e videogame. Per cancellare la modalità audio surround specifica all'interno della categoria, utilizzare i tasti di selezione della modalità surround. Per ulteri informazioni, consultare la sezione Elaborazione dell'audio e audio surround a pagina 29.

Tasti di selezione della modalità surround: dopo aver selezionato la categoria della modalità surround desiderata, preme questi tasti per selezionare una modalità specifica all'interno della categoria, ad esempio per passare alla modalità Dolby® Pro Logic® Il Movie alla modalità DTS® NEO:6 Cinema. La disponibilità della modalità surround dipende nella natura del segnale di ingresso sorgente, ossia se è digitale o analogico, e dal numero di canali codificati all'interno del segnale.

Tasti di selezione della sorgente: consentono di selezionare la sorgente attiva.

Manopola del volume: girare esta manopola per alzare o abbassare il volume.

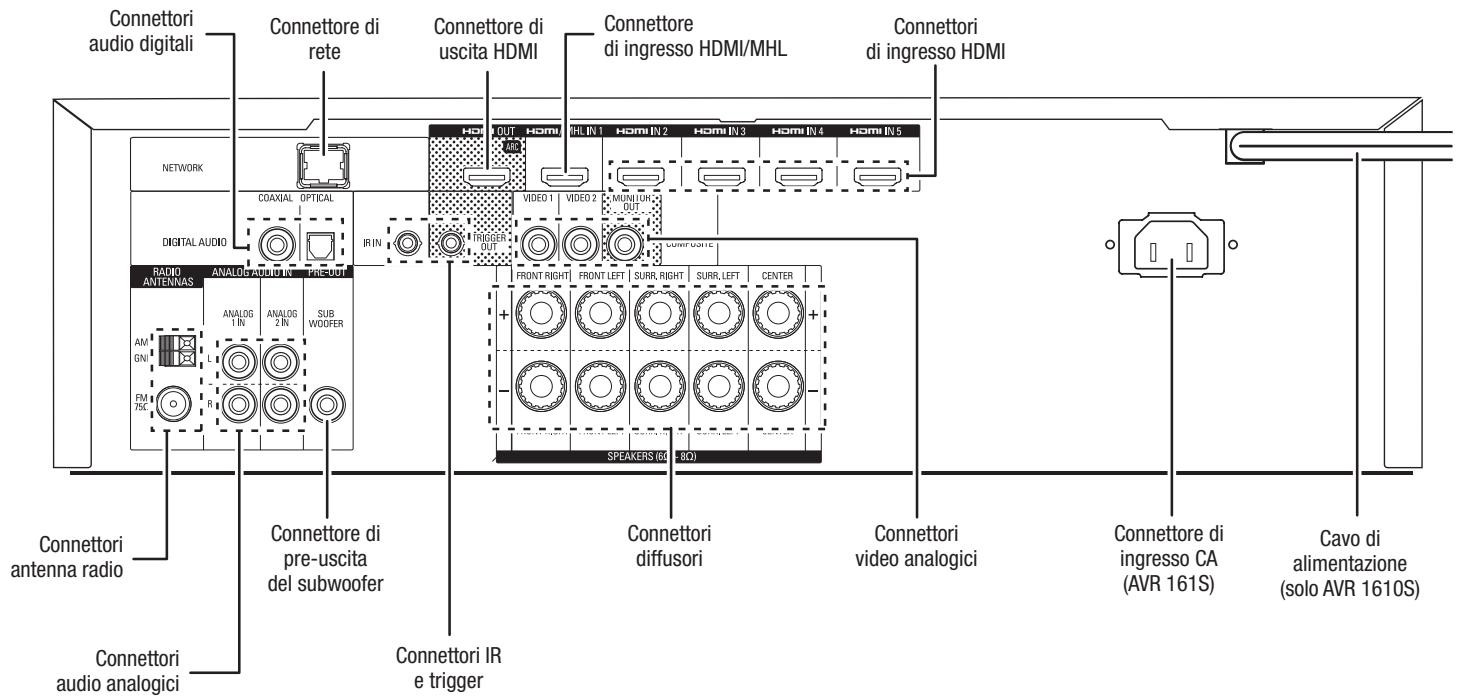

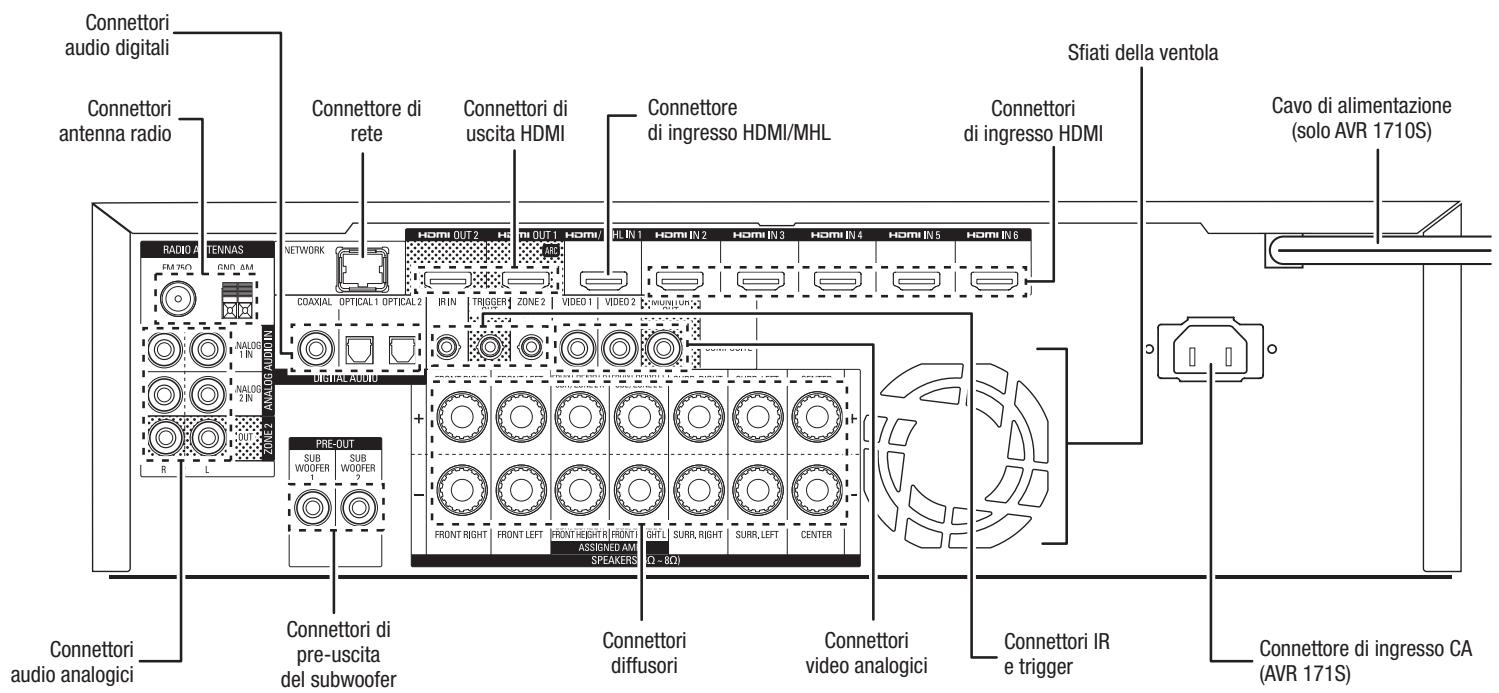

Connettori pannello posteriore

AVR 1710S/AVR 171S

AVR 1610S/AVR 161S

Connettori pannello posteriore, continua

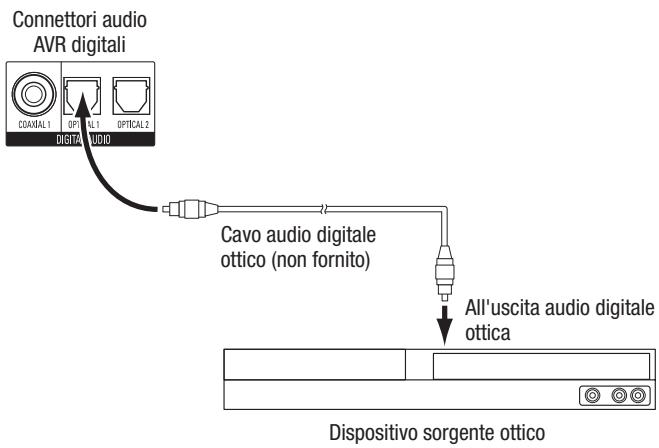

Connettori audio digitali: consento di collegare i connettori audio dell'AVR se i dispositivi sorgente, non HDMI, dispongono di uscite digitali. NOTE: eseguire solo un tipo di connessione digitale (HDMI, ottica o coassiale) per agli dispositivo. Per ulteriori informazioni, vedere la sezione Collegamento dei dispositivi sorgente audio e video a pagina 16.

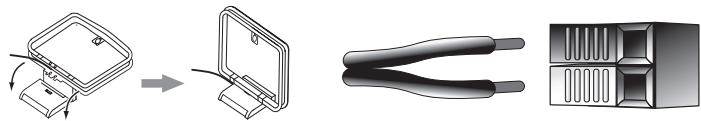

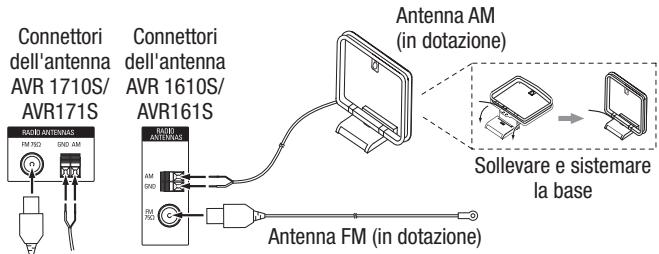

Connettori antenna radio: consentono di collegare le antennes AM e FM fornite ai rispetti terminali per la ricezione radio.

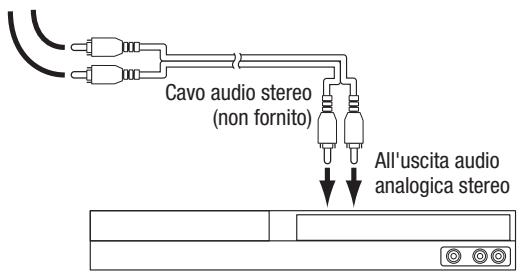

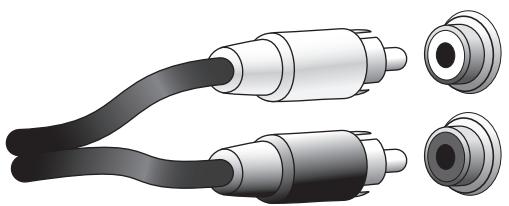

Concessioni audio analogiche: Sono forniti i seguenti connettori audio analogici:

• Connettori di ingresso audio analogi: utilizzare quosti connettori di ingresso audio analogi dell'AVR per i dispositivi sorgente non dotati di connettori HDMI o audio digitali. Per ulteri informazioni, vedere la sezione Collegamento dei dispositivi sorgente audio e video a pagina 16.

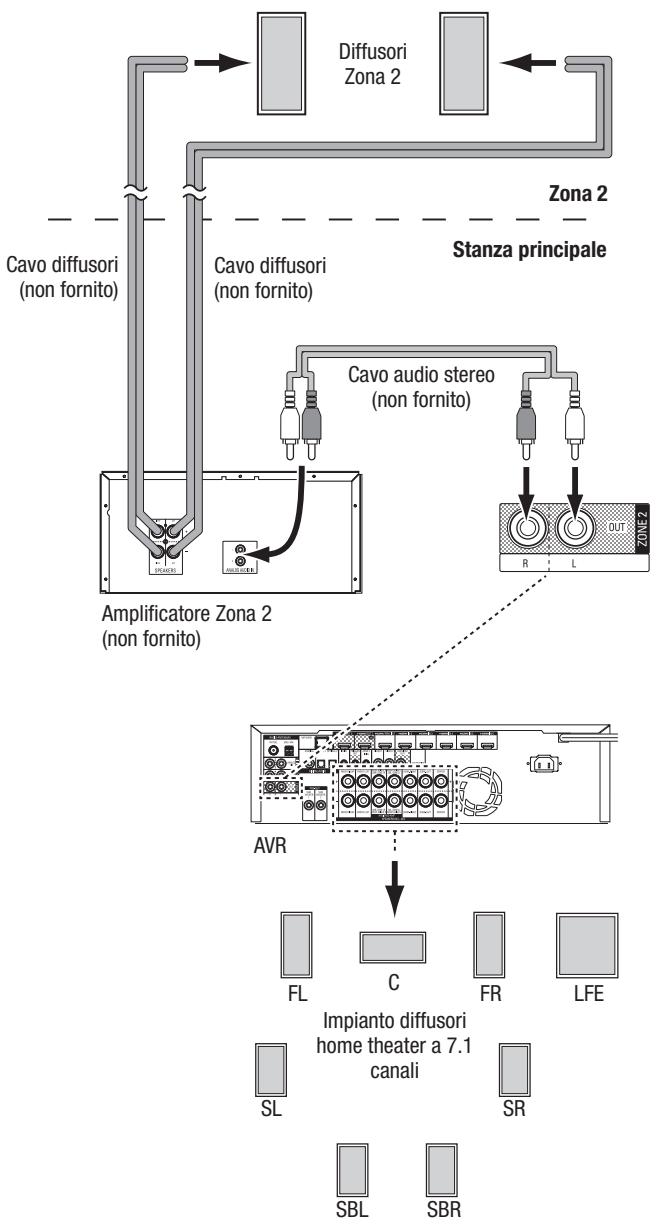

• Connettori Zone 2 Out (solo AVR 1710S/AVR 171S): collegare quosti jack a un amplificatore esterno per alimentare i diffusori nella zona remota di un impianto multizona.

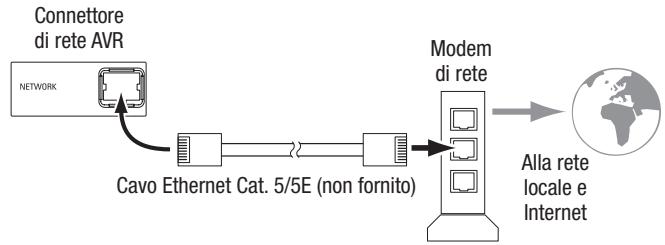

Connettore di rete: se la rete locale è cablata, usare un cavo Ethernet di Cat. 5 o 5E (non fornito) per collegare il connettore network dell'AVR alla rete locale e usfu ruire di conteni e radio su Internet da dispositivi compatibili con DLNA connessi alla rete. Per ulteriori informazioni, vedere la sezione Collegamento alla rete locale a pagina 18.

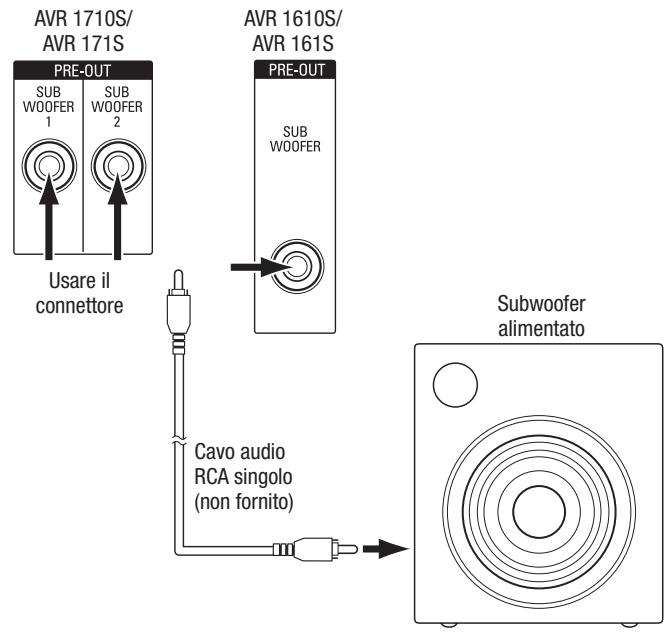

Connettore di pre-uscita del subwoofer: collegare quello jack a un subwoofer amplificato, dotato di ingresso a livello di linea. Per ulteriori informazioni, vedere la sezione Collegamento del subwoofer a pagina 15. NOTE: l'AVR 1710S e l'AVR 171S hanno due connettori subwoofer.

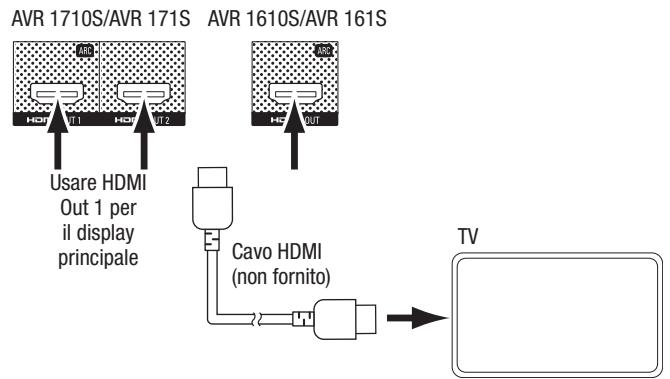

Connettori di uscita HDMI: se il TV è dotato di un connettore HDMI e si collegano dispositivi sorgente HDMI all'AVR, utilizzare un cavo HDMI (non fornito) per collegare il TV al connettore di uscita HDMI dell'AVR. NOTE: l'AVR 1710S e l'AVR 171S hanno due connettori di uscita HDMI.

Note sull'utilizzo del connettore di uscita HDMI:

• Quando sicollege un display dotato di DVI al connettore di uscita HDMI, è necessario utilizzare un adattatore HDMI-a-DVI ed effettuire una connessione audio separata.
• Assicurarsi che il display dotato di uscita HDMI via conforme allo standard HDCP (High-bandwidth Digital Content Protection). In caso contrario, non collegarlotramite una connessione HDMI;utilizzare,invece una connessione video analogica ed effettuare una connessione audio separata.
• Solo AVR 1710S/AVR 171S: se è stato collegato un TV che supporta il 3D all'uscita HDMI Out 1 e un TV che supporta il 2D all'uscita HDMI Out 2, l'AVR non consentirà la riproduzione quando entrambi i tevisori sono accesi. Per guardare contentuti 3D, spegnere l'AVR ed entrambi i TV, poi prima accendere il TV 3D, poi accendere l'AVR, e infine accendere il dispositivo sorgente 3D. NON riaccendere il TV 2D.

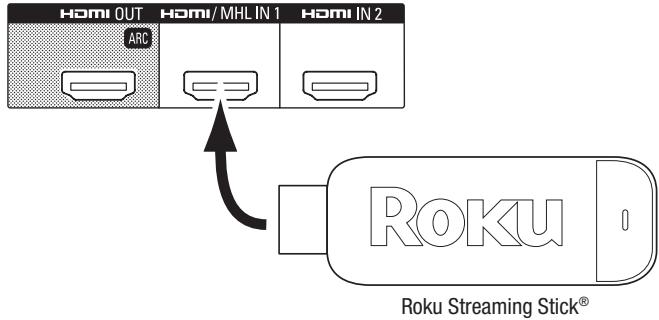

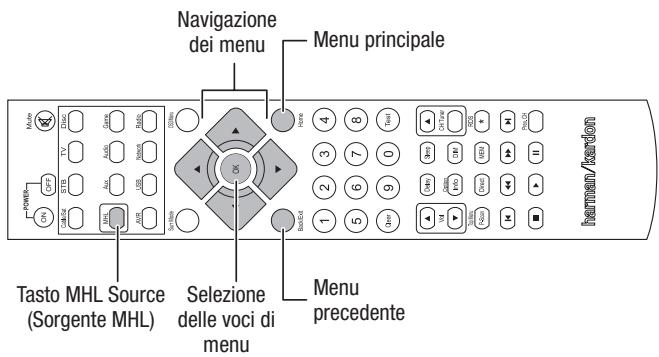

Connettore di ingresso HDMI/MHL: se si dispone di un Roku Streaming Stick o di altri dispositivo che supporta MHL, collegarlo solo a questo connettore di ingresso HDMI/ MHL In. Nel caso in cui non si disponga di un disposito MHL, è possible usare quello connettore per un disposito che supporta HDMI.

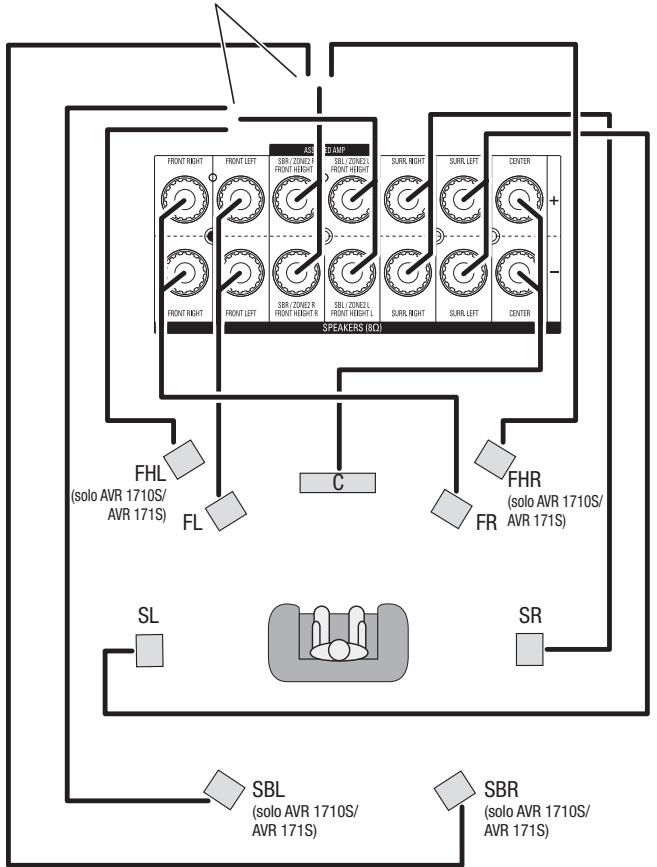

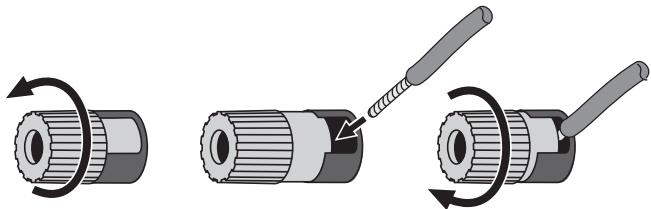

Connettori diffusori: utilizzato il filo del diffusore a due conduttitori per collegare ciascun set di terminali al diffusore corretto. Per ulteriori informazioni, vedere la sezione Collegamento dei diffusori a pagina 14.

NOTA: I connettori dei diffusori dell'amplificatore assegnato (solo AVR 1710S/AVR 171S) si usano per i canali posteriori surround o alte anteriors di un home theater a 7.1 canali, oppure è possible riassegnari a una stanza remota per il funzionamento multizona o ai canali alto frontali per il funzionamento Dolby® Pro Logic Ilz. Per ulteriori informazioni, vedere la sezione Posizionamento dei diffusori a pagina 11.

Connettori video analogici: sono forniti i seguenti connettori video analogici:

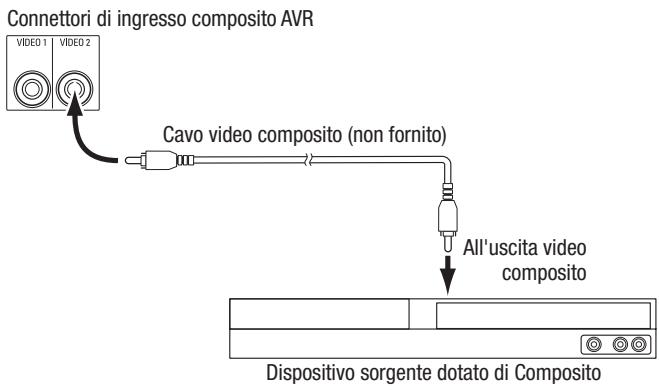

• Connettori di ingresso video composito: è possible utilizzato questi connettori per i dispositivi sorgente video che non disponono di connettori HDMI. Sarà inoltre necessario effettuare un collegamento audio dal dispositivo sorgente all'AVR. Per ulteriori informazioni, vedere la sezione Collegamento dei dispositivi sorgente audio e video a pagina 16.

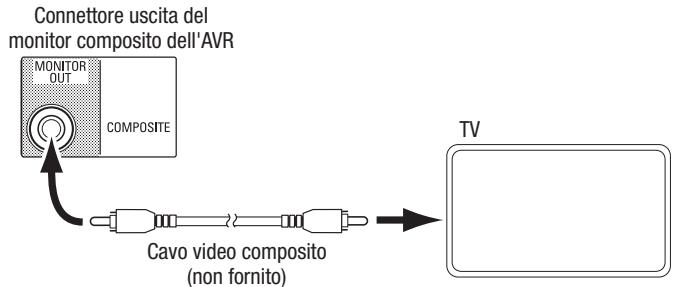

• Connettore di uscita del monitor video composito: se il TV o il display video non sono dotati di un connettore HDMI, oppure se il TV ne è dotato ma si stanno collegando alcuni dispositivi sorgente che presentano solo connettori video composito, è necessario utilizzato un cavo video composito (non fornito) per collegare il connettore di uscita del monitor composito dell'AVR al connettore video composito del TV.

Connettori di ingresso HDMI^®: una connessione HDMI trasmette segnali audio e video digitali tra dispositivi. Se i dispositivi sorgenti sono dotati di connettori HDMI, si consiglia di utilizzarli per ottenere prestazioni audio e video di qualità eccellente. Poché il cavo HDMI è in grado di trasportare segnali video e audio, non è necessario effettuire collegamenti audio aggiuntivi per i dispositivi collegati tramite la connessione HDMI. Per ulteri informazioni, vedere la sezione Collegamento dei dispositivi sorgente audio e video a pagina 16.

Connettore IR e trigger: sono forniti i seguenti connettori IR e trigger:

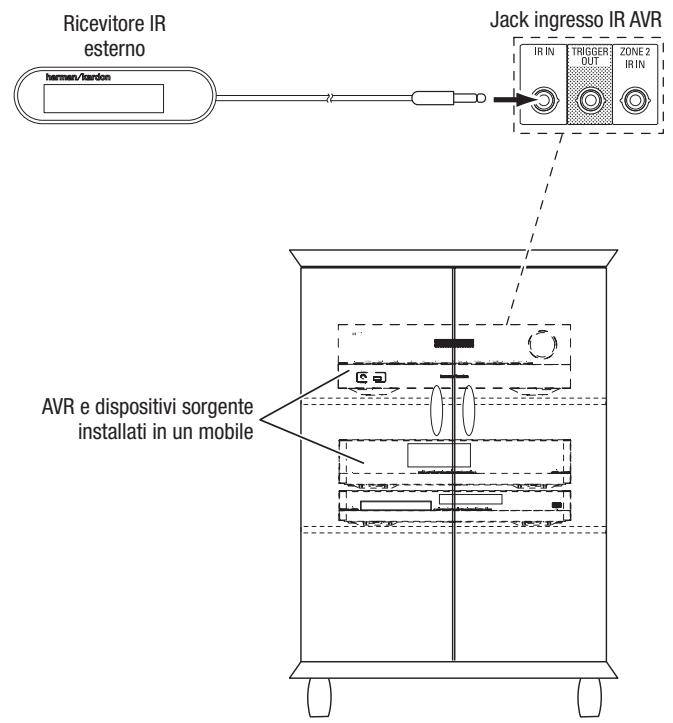

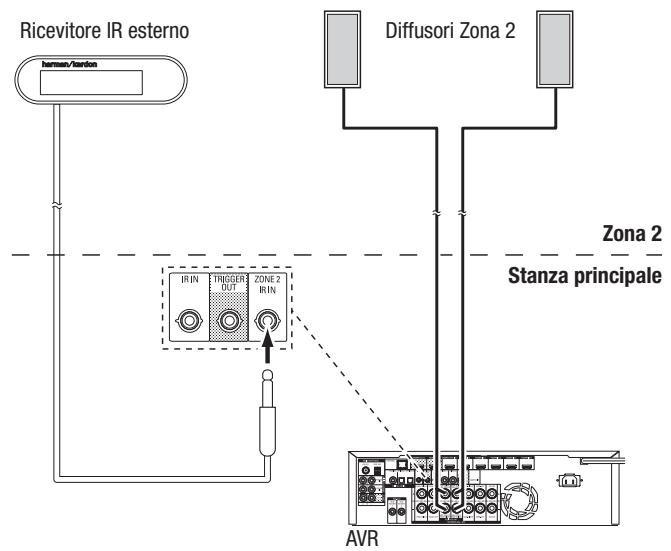

• Connettori di ingresso IR: quando il sensore infrarossi sul pannello anteriore è bloccato (ad esempio quando l'AVRiene installato all'interno di un comparto), collegare un ricevitatore infrarossi opzionale al jack di ingresso infrarossi.

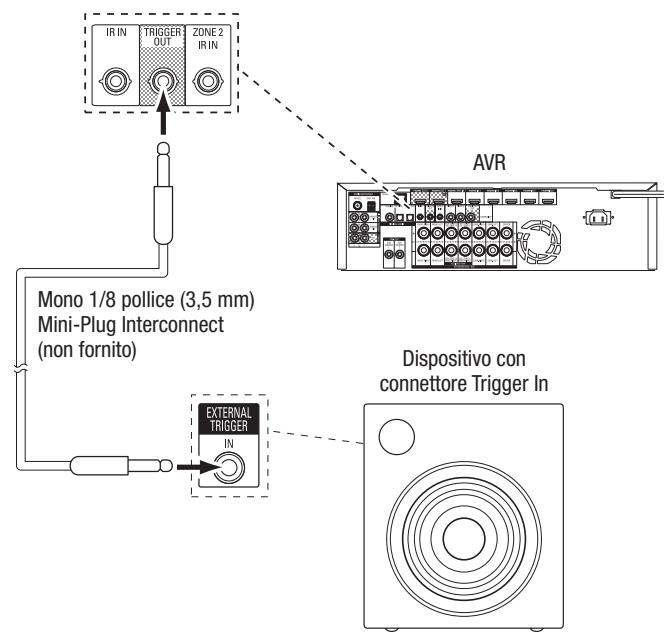

• Connettore trigger 12V: quello connettore fornisce 12V CC ognialvolta si accenda l'AVR. Puito essere usato per accendere o spagnere altri dispositivi come il subwoofer alimentato.
• Connettori di ingresso Zone 2 (solo AVR 1710S/AVR 171S): collegare a un ricevitore IR remoto posto in Zona 2 di un impianto multiza a quello jack per controllare l'AVR alla zona remota.

Sfiati delle ventole (solo AVR 1710S/AVR 171S): questi sfiati sono usati nella ventilola dell'AVR per raffreddare l'impianto. Mantenere uno spazio di almeno tre pollici (75 mm) alla superficie più vicina per evitare di surriscaldare l'unità. É normale che la ventilata resti spenta alla maggior parte dei livelli di volume. Un sensore di temperatura automatico accende la ventilata solo quando occurs.

NOTA IMPORTANTE: non bloccare mai gli sfiati della ventola. In caso contrario, I'AVR si potrebbe surriscaldare fino a raggiungere livelli pericolosi.

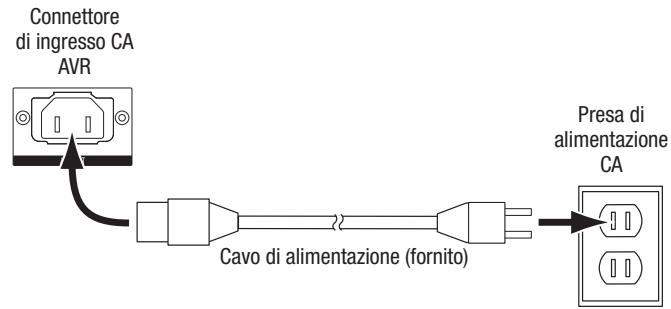

Connettore di ingresso CA (solo AVR 171S/AVR 161S): una volta effettuate e verificate tutte le altre connessioni, collegare il cavo di alimentazione CA fornito a esta presa e a una presa a muro non commutata.

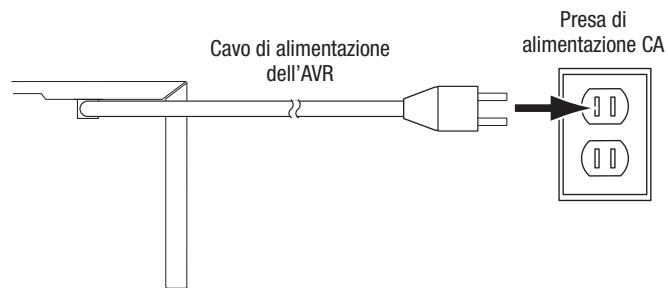

Cavo di alimentazione (solo AVR 1710S/AVR 1610S): una volta effettuate e verificate tutte le altre connessioni, collegare il cavo di alimentazione a这一点a presa a muro non commutata.

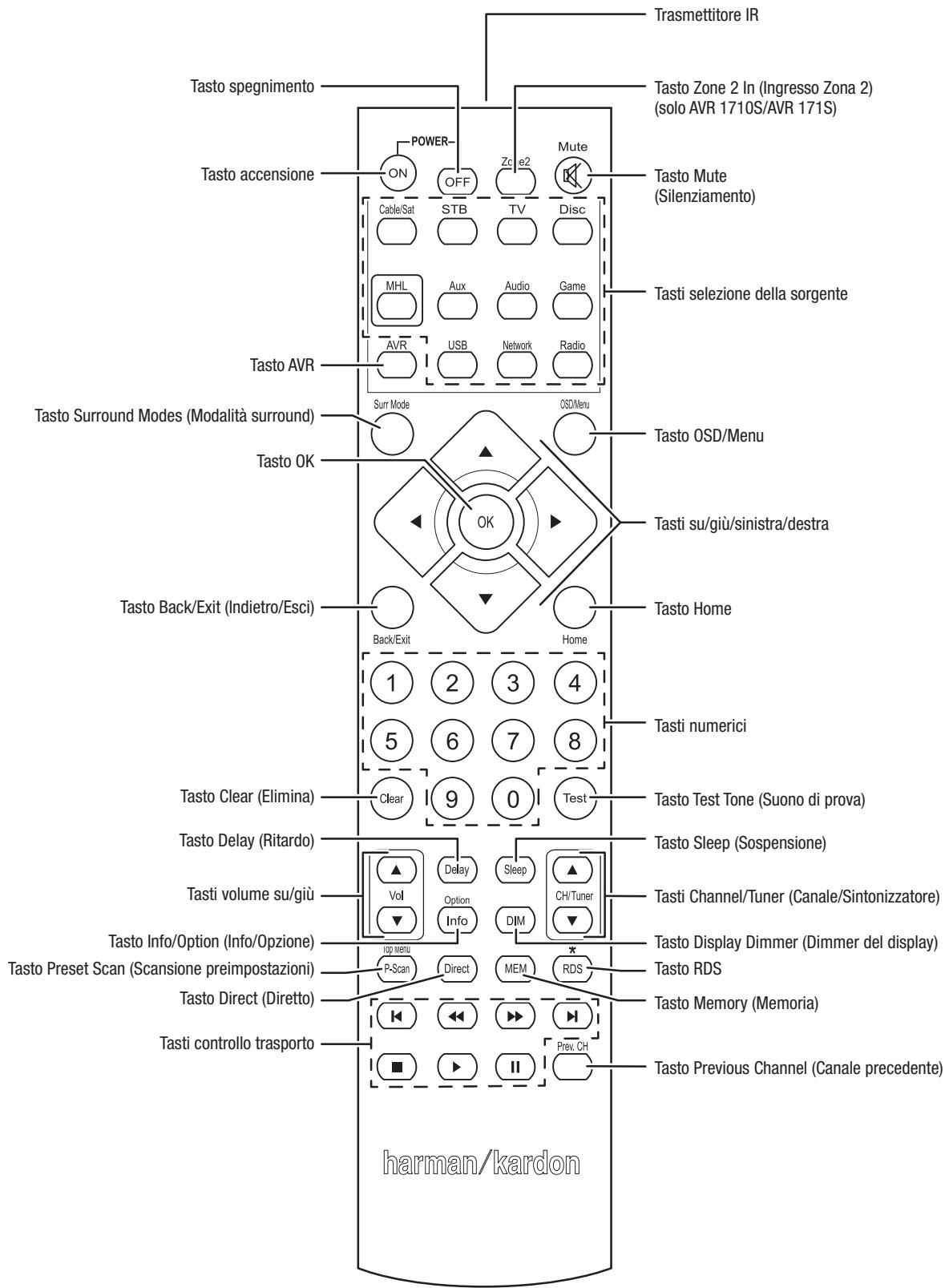

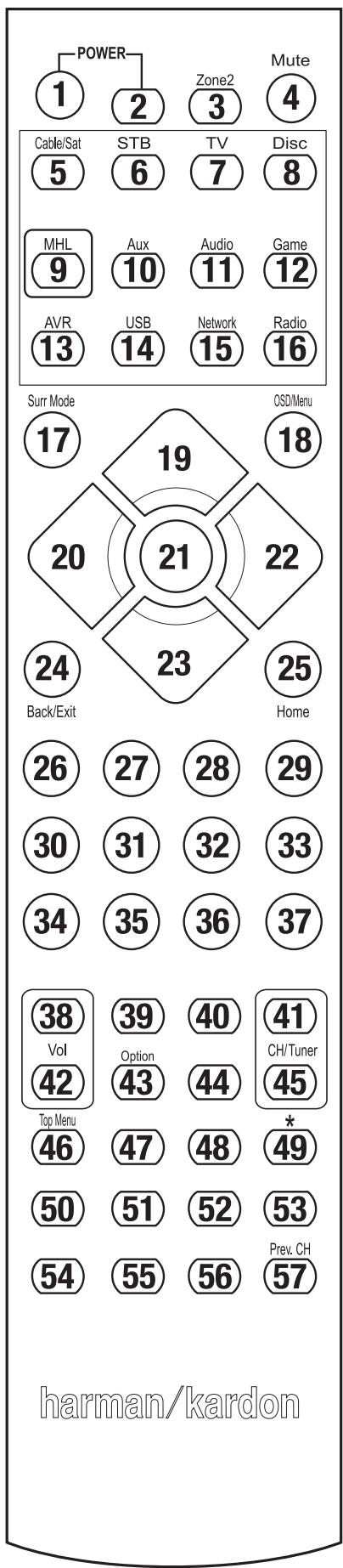

Funzioni del telecomando dell'impianto

Funzioni del telecomando dell'impiano, continua

Con il telecommando dell'AVR,除去 a controllare l'AVR stesso, è possible agire su altri otto dispositivi, incluso un dispositoipo iPod/Phone collegato alla porta USB del pannello anteriore dell'AVR. Durante I'installazione è possible programmare sul telecommando i codici per ogni componente della sorgente (per informazioni sulla programmazione, consultare la sezione Programmazione del telecommando per il controllo dei dispositivi sorgente e il TVa pagina 21). Per attivare un componente, premerne il tasto di selezione della sorgente per cancellare la modalità di controllo del telecommando.

La funzione di un tasto dipende da quale componente si sta controlling. Consultare la Tabella A13 nell'Appendice per gli elenchichi delle funzioni di agli tipo di componente. La maggior parte dei tasti del telecommando presenta delle funzioni dedicate,anche se i codici specifici trasmessiCambiano a seconda del dispositivo controllato.A causa della grande varietà di funzioni per varedispositivi sorgente,abbiamo incluso solo poche delle funzioni usate più di frequente sul telecomando: tasti numerici, controlli del trasporto, controlo dei canali del tevisore, accesso ai menu e accensione e spegnimento. Tasti dedicati all'AVR: accensione/spegnimento dell'AVR, Modalità surround, Volume, impostazioni del silenziamento e suspensione, sono disponibili sempre,anche quando il telecommando sta controlling un'alto dispositivo.

Tasti di accensione/spegnimento: premere quosti tasti per accendere l'AVR e metterlo in sospensione o spegnerlo. Per maggiori informazioni, consultare la sezione Indicatore di alimentazione/tasto di accensione, a pagna 4.

Trasmettitore IR: esta lente consente di trasmettere i codici infrarossi quando si premono i tasti del telecomando.

Tasto Zone 2 In (Ingresso Zona 2) (solo AVR 1710S/AVR 171S): usare quello tasto per selezionare se i comandi dell'AVR interesseranno l'area di ascolto principale (Zona 1) o la zona remota di un impianto multizona (Zona 2). Quando il telecommando è in modalità di controlo Zona 2, il tasto Zone 2 (Zona 2) si accende a agli pressione di un tasto.

Tasto Mute (Silenziamento): premere quello tasting per silenziare i connettori di uscita dei diffusori dell'AVR e il jack delle cuffie. L'audio più essere riattivato premendo nuovamente quello tasting o regolando il volume.

Tasti selezione della sorgente: premere uno di quosti tasti per selezionare un dispositivo sorgente, ad es., Disc (Disco), Cable/Sat (Cavo/Sat), Radio, ecc. Così facendo, si accenderàanche l'AVR e si commuterà il telecomando perché metta in funzione il dispositivo sorgente selezionato.

• La prima volta che si preme il tasto Radio, l'AVR passa alla banda del sintonizzatore che è stata utilizzata per ultima (AM o FM). Ad agli pressione successiva si cambia la banda.
• Alla prima pressione del tastingo USB è possiblefare passare l'AVR all'ultima sorgenteutilizzata (USB o iPod). Ad agli pressione successiva, si alternano le due sorgenti.
• Alla prima pressione del tasting e rete è possiblefare passare l'AVR all'ultima sorgenteutilizzata (rete o vTuner). Ad agli pressione successiva, si alternano le due sorgenti.

Tasto AVR: Premere per mettere il telecomando in modalità di controllo dell'AVR.

Tasto Surround Modes (Modalità surround): premere quello tasto per accedere al sottomenu Surround Modes (Modalità Surround). Selezionare una categoria di modalità surround: Auto Select (Sezione automatica), Virtual Surround (Surround virtuale), Stereo, HARMAN NSP, Movie (Filmato), Music (Musica) o Game (Gioco). Quando si selezione la categoria,essa viene evidenziata e la modalità surround cambia.

Per cancellare la modalità surround per la categoria selezionata, navigare fino al menu Surround Mode (Modalità surround) nel menu del display su schermo dell'AVR, selezionare la categoria desiderata e usare i tasti sinistra/destra per selezionare una delle modalità surround disponibili. Per maggiori informazioni consultare la sezione Funzioni avanzate a pagina 29.

Tasto OSD/Menu: quando il telecomando controlling l'AVR, premere quello tasto per visualizzare il menu del display su schermo (OSD) dell'AVR. quello tasto si usaanche all'interno dei menu del sintonizzato e di un iPod collegato alla porta USB del pannello anteriore dell'AVR,oltre che per visualizzare il menu principale su alcuni dispositivi sorgente.

Tasti su/giù/sinistra/destra:amenti tasti si usano per navigare nelsystema menu eutilizzare il sintonizzatore.

Tasto OK:甚么 tasto si usa per selezionare le voci dal sistema menu.

Tasto Back/Exit (Indietro/Esci): premere quello tasto per tornare al menu precedente o uscire dalsystema menu.

Tasto Home: premere dato tasto per visualizzare il menu principale per un Roku Streaming Stick™ collegato al connettore MHL/HDMI dell'AVR.

Tasti numerici: quosti tasti consentono di immettere numeroi per le frequenze delle stazioni radio o per passare alle stationsi preimpostate.

Tasto Clear (Elimina): premere quello tasto per cancellare la frequenza radiofonica che si stava scrivendo.

Tasto Test Tone (Suono di prova): premere quello tasto per attivare il rumore di prova che circolerà atraverso ciascun diffusore, consentendo di regolare i livelli dei singoli diffusori. Usare i tasti su/giù per spostare il rumore a un'alto diffusore e usare i tasti destra/sinistra per cancellare il volume del diffusore atraverso cui viene riproduzione il rumore.

Tasto Delay Adjust (Regolazione del ritardo): premere quello tasting per regolare le due diverse tipologi di impostazione del ritardo (con i tasti su/giù è possibile alternare le impostazioni):

• Lip Sync (Sincronizzazione labiale): questa impostazione permette di risinconizzato i segnali audio e video da una sorgente per eliminare problemi di sincronizzazione labiale. Questi problemi sono emergere quando la parte video di un segnale è sottoposta a elaborazione aggiuntiva nel disposito sorgente o nella visualizzazione video. Con i tasti sinistra/destra è possible ridardare l'audio fino a 180 ms.

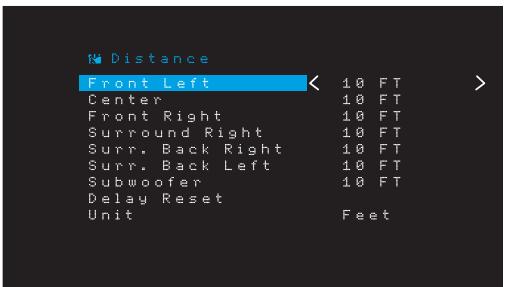

• Distance (Distanza): queste impostazioni consentono di impostare il ritardo di agli diffusore per compensare la loro distanza alla posizione di ascolto. Utilizzare i tasti su/giù per essere differenti nel systema, nelle tasti sinistra/destra consentono di impostare la distance tra gli那一 diffusore e la posizione di ascolto. Per maggiori informazioni consultare la sezione Configurazione manuale dei diffusori a pagina 30.

Tasto Sleep (Sospensione): preme que tasto per attivare il timer della sospensione, che consente di spegnere il ricevitore dopo un determinato periodo di tempo. Ad agli pressione di aumenta il tempo di 10 minuti, fino a 90 minuti, che termina con il messaggio "Sleep Off" (Sospensione disattiva).

Tasti Volume Up/Down (Volume su/giù): premere questi tasti per alzare o abbassare il volume.

Tasti Channel/Tuner (Canale/Sintonizzatore): quando è stata selezionata la radio, premere questosti tasti per selezionare una stazione radio preimpostata. Mentre si utilizza un decoder via cavo, satellite o HDTV o un teilevisore, premere quosti tasti per cancellare i canali.

Tasto Info/Option (Info/Opzione): premere per visualizzare le opzioni delle opzioni disponibili per la sorgente attuale.

Tasto Display Dimmer (Dimmer del display): premere quello tasto per oscurare parzialmente o completeness il display dei messaggi del pannello anteriore dell'AVR.

Tasto Preset Scan (Scansione preimpostazioni): quando la sorgente selezionata è la radio, premere quello tasting per riproduire ciascuna delle stazioni radio preimpostate nell'ordine per cinque secondi. Se si premere nuovamente il tasting, si resta sintonizzati sulla stazione attuale.

Tasto RDS (solo AVR 171S/AVR 161S): quando si ascolta una stazione radio FM che trasmette informazioni RDS, quello tasting attiva le varie funzioni RDS.

Tasto Direct (Diretto): premere quello tasto per sintonizzarsi direttamente su una stazione radio usando i tasti numerici per inserirme la frequenza.

Tasto Memory (Memoria): premere quello tasto per salvare la radio attuale la stazione come predefinita.

Tasti Transport Control (Controllo del trasporto):哪些 tasti si usano per controllare i dispositivi sorgente.

Tasto Previous Channel (Canale precedente): quando la sorgente selezionata è il TV, premere quello tasto per passare al canale sintonizzato in precedenza.

Introduzione all'impiano audio home theater

Questa sezione introductiva consentire all'utente di acquirese familiarità con alcuni concetti di base, specificamente correlati ai ricevitori di suono surround multicanale, che splifiicheranno l'impostazione del dispositorio e il relative utilizzo.

Impianto home theater tipico

Un impianto home theater generalmente include un ricevitore audio/video, che controlling il sistema e fornisce amplificazione ai diffusori, unlettore di dischi, un componente sorgente per le transmissioni teilevisse (scatola di interconnessione, a disco satellitare, sintonizzatore HDTV o antenna collegata al TV), un TV o un display video e più diffusori.

Audio multicanale

Il vantagegio principale di un impianto home theater è offerto alla sua qualità di produire un "audio surround". L'audio surround utilizza diversi diffusori e canali di amplificatori per far immergere gli ascoltatori nella presentazione audio/video, augmentando notevolmente la sensazione di realismio.

L'AVR più essere collegato direttamente con forn a sette diffusori e un subwoofer. Ciascun diffusore è provvisto del proprio canale di amplificazione all'interno dell'AVR. Un impianto che include più di due diffusori è denominato impianto multicanale. Di seguito viene formita una descrizione dei principali tipi di diffusori in un impianto home theater:

Diffusori frontali destro e sinistro: i diffusori frontali destro e sinistro vengono utilizzati in un impianto a due canali. In molte modalità audio surround, questi diffusori sono secondari, quando l'azione principale e, in particolare i dialoghi, vengono riprodotti dal diffusore centrale.

Diffusore centrale: quando si guardano film e programmi tevisivi, il diffusore centrale riproduce la maggior parte del dialogo e altre informazioni della traccia audio, che vengono ancorate alle immagini. Quando si ascolta un programma musicale, il diffusore centrale consente di create uno spazio acustico compatto nella parte anteriore, dando all'ascoltatore la sensazione realistica di essere davanti all'orchestra.

Diffusori surround destro e sinistro: i diffusori surround destro e sinistro riproducono effetti sonori che contribuiscono a create un ambiente surround realistico e coinvolgente. Aiutanoanchea ricreate effetti sonori direzionali come i volaerei.

Molti utenti si aspettano che il volume dell'audio riprodotto dai diffusori surround sia elevato come i diffusori anteriors. Tuttavia,anche se tutti i diffusori dell'impianto vengono calibrati per una riproduzione audio di volume omogeneo nella posizione di ascolto, la maggior parte degli artisti utilizza diffusori surround solo per gli effetti ambientali, creando programmi personalizzati per inviare a quosti diffusori una porzione di audio relativamente ridotta.

Subwoofer: un subwoofer è progettato per riproduire esclusivamente le frequenze più basse (i bassi profondi) e augmente la coproduzione audio dei diffusori principali più piccoli con gamma limitata, generalmente utilizzati per altri canali. Molti programmi in formato digitale, ad esempio film registrati con ilsystema Dolby Digital, contengono un canale LFE (low-frequency effects, effetti a Bassa frequenza) che è indirizzato al subwoofer. Il canale LFE è in grado di riproduire la potenza del frasuno di un treno, di un aereo oppure di un'esplosione, aggiungendo realismo ed effetti emozionanti all'impianto home theater. Alcuni utilizzano due subwoofer per aggiungere potenza e per riproduire il suono in modo uniforme.

Diffusori posteriori surround sinistro/destro (solo AVR 1710S/AVR 171S): i diffusori dei canali posteriori surround si usano con le modalità surround come il Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, DTS-ES® (a matrice e discrete), DTS-HD™ High Resolution Audio, DTS-HD Master Audio™ e le modalità Logic 7° 7.1 progettate per gli impianti a 7.1 canali.

Diffusori frontali destro e sinistro (solo AVR 1710S/AVR 171S): l'AVR include la decodifica Dolby Pro Logic IIz, che usa i canali dell' amplificatore assegnato dell'AVR come canali alto frontali. L'aggiunta dei canali alto frontali, una copbia di diffusori supplementari posizionati sopra i diffusori frontali destro e sinistro, produce un'esperienza di suono surround con profondità e dimensione aggintive creando il suono simile alla realta che proviene da altezze diverse.

NOTA: è possible impostare l'impianto per useare i diffusori posteriori surround o i diffusori alto frontali; non è possible usari entrambi.

I diffusori del canale posteriore surround e frontale alto sono facoltativi. Se I'impianto non include diffusori destro e sinistro posteriori surround o frontale alto, è possible configurare I'AVR con un impianto di suono surround a 5.1 canali nell'area di ascolto principale e riassegnare gli amplificatori dei canali posteriori surround ai diffusori di potenza posti in un'altra stanza di un impianto multizona

Esistono diverse teorie su quale sia il modo migliorie di presenterare l'audio surround e di distribuire i stati di ciascun canale audio ai diffusori dell'impianto di suono surround. Sono inolte stati sviluppati numerousi algoritmi per tentare di ricreare il modo in cui l'audio viene riprodotto nel mondo reale, i quali offrono una vasta gamma di opzioni. Numerose aziende hanno sviluppato technologie audio surround differenti, le quali possono essere riprodotte in modo accurato dall'AVR:

• Dolby Laboratories: Dolby TrueHD, Dolby Digital Plus, Dolby Digital, Dolby Digital EX, Dolby Pro Logic II, Dolby Pro Logic IIx e IIz (solo AVR 170/AVR 171S).
• DTS: DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS, DTS-ES (discrete e a matrice), DTS Neo:6®, DTS 96/24™.
  HARMAN International: HARMAN NSP, Cuffie HARMAN.
• Modalità stereo: modalità generiche che si espandono sullo stereo a due canali tradizionale, incluso lo Stereo 5CH e Stereo 7CH (solo AVR 1710S/AVR 171S).

La Tabella A10 dell'Appendice a pagina 41 presenta una descrizione dettagliata delle varie opzioni di audio surround disponibili nell'AVR. Le modalità di suono surround digitali, come le modalità Dolby Digital e DTS, sono usfuribili solo con programmi dotati di codifica speciala, ad esempio quelli disponibili tramite supporti HDTV, DVD e Blu-ray Disc e le TV satellitari o via cavo digitali. Altre modalità surround possono essere utilizzate con segnali digitali e analogi per creare una presentazione surround differente o perutilizzare un numero di diffusori diverso. La selezione della modalità surround dipende dal numero di diffusori presenti nel systema, dal programma che si desidera guardare o ascoltare e dai gusti personali.

Posizionamento dei diffusori

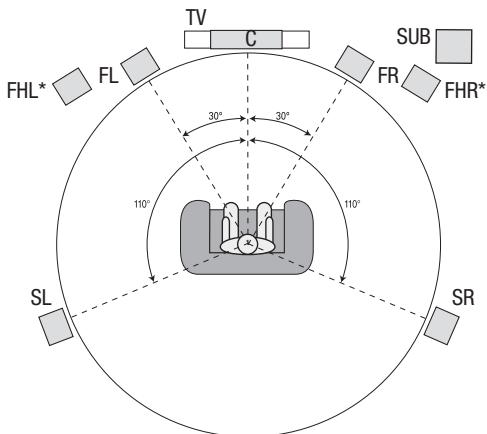

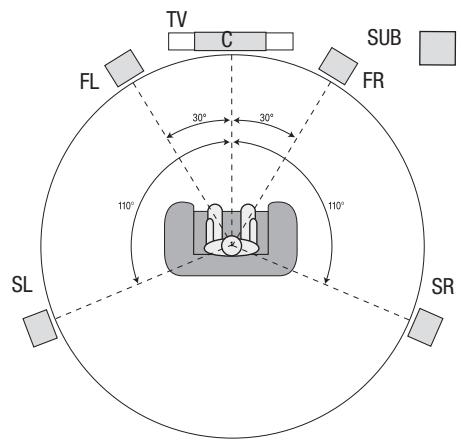

Determinare le positioni per i diffusori dell'impianto seconde leindicazioni del produttore e le caratteristiche della stanza di ascolto. Utilizzare le figure riportate di seguito come guida per gli impianti a 7.1 (solo AVR 1710S/AVR 171S) e impianti a 5.1 canali.

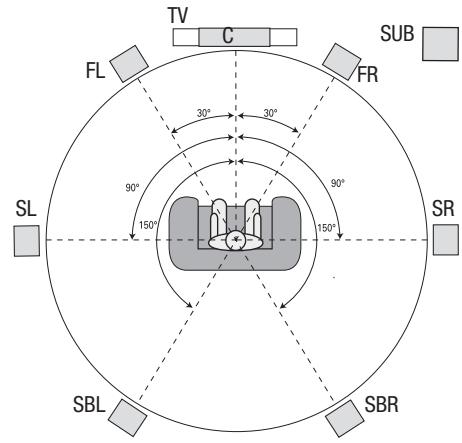

Per creare l'ambiente audio surround più realistico, è necessario disporre i diffusori in cerchio con la posizione di ascolto al centro. Ciacun diffusore delve essere in posizione angolare affinché venga a trovarsi davanti alla posizione di ascolto. Utilizzare gli schemi riportati di seguito come guida.

Posizionamento dei diffusori per impianti a 5.1 canali

* I diffusori FHL e FHR devono stare ad almeno 0,9 m (3 piedi) di altezza rispetto ai diffusori FL e FR.
Posizionamento dei diffusori per impianti a 7.1 canali (solo AVR 1710S/AVR 171S) (Centrale: con diffusori posteriori surround; inferiore: con diffusori alto frontali)

NOTA: in un impianto a 7.1 canali, occorre scegliere di usare i diffusori posteriori surround o i diffusori alto frontali: non è possible use entrambi contemporaneamente.

Posizionamento dei diffusori sinistro, centrale e destro

Posizione il diffusore centrale in alto, in basso o fissato al muro nell'area sovrastante o sostostante lo schermo del TV o del display video. Posizione i diffusori sinistro e destro lungo il cerchio, a circa 30 gradi dal diffusore centrale e orientati ad angolo verso l'ascoltatore.

Posizione i diffusori anteriorsinistro,destro e centrale alla stessa altezza, preferibilmente in corrispondenza delle orecchie dell'ascoltatore. Il diffusore centrale non delve essere collocato a una distanza superiore a 0,6m (2 piedi) sopra o sotto ai diffusori sinistro e destro. Se si stanno utilizzando solo due diffusori con l'AVR, collocarli nelle posizioni sinistra e destra frontali.

Posizionamento dei diffusori surround in un impianto a 5.1 canali

I diffusori surround destro e sinistro devono essere posizionati a circa 110 gradi dal diffusore centrale, leggermente indietro e in posizione angolare verso l'ascoltatore. In alternatively, posizionari diaetro l'ascoltatore e ciaccuno di dati delve essere direttamente di fronte al diffusore anteriore del lato opposto. I diffusori surround devono essere posizionati a 0,6m - 1,8m (2-6 piedi) più in alto rispetto alle orecchie dell'ascoltatore.

Solo AVR 1710S/AVR 171S: Posizionamento dei diffusori surround in un impianto a 7.1 canali

In un impianto a 7.1 canali, posizionare i diffusori surround laterali a 90 gradi dal diffusore centrale, direttamente su un lato o l'altro della posizione di ascolto. Posizionare i diffusori destro e sinistro posteriori surround a 150 gradi dal diffusore centrale, direttamente rivolti verso il diffusore frontale del lato opposto. I diffusori surround devono essere tutti positonati a 0,6m - 1,8m (2-6 piedi) più in alto rispetto alle orecchie dell'ascoltatore.

Solo AVR 1710S/AVR 171S: Posizionamento dei diffusori alto frontali in un impianto a 7.1 canali

L'AVR include la decodifica Dolby Pro Logic IIz, che usa i canali dell'amplificatore assegnato dell'AVR come canali alto frontali. L'aggiunta dei canali alto frontali, una coppià di diffusori supplementari posizionati sopra i diffusori frontali destro e sinistro, produce un'esperienza di suono surround con profondità e dimensione aggintive creando il suono simile alla realtà che proviene da altezza diverse.

Consigliamo di posizionare i diffusori alto frontali almeno 0,9m (3 piedi) più in alto rispetto ai diffusori frontali sinistro e destdro e direttamente sopra o un po' più lontano rispetto ai diffusori frontali sinistro e destdro. Più in alto e distanti si posizionano i diffusori alto frontali, più occorre angolarli verso il basso e verso la posizione di ascolto.

NOTA: le prestazioni audio del ricevitore risulteranno ottimali se in tutte le posizioni viene utilizzato lo stesso modello omarca di diffusori.

Posizionamento del subwoofer

Poiché la struttura della stanza e il volume possono avere in impatto significativo sulle prestazioni, si consiglia di fare delle prove per individuire la posizione ottimale eOTTENERE il miglior risultato dal proprio ambiente di ascolto. Tenendo presente quello concotto, leggere le regole riportate di seguito per ottenerile alcune informazioni su come procedere:

• Se si posizione il subwoofer accanto al muro, nella stanza verranno riprodotti più bassi.
• Posizionando tale componente in un angolo, nella stanza verrà in genere riprodotta la quantità di bassi massima.
• In molti ambienti se si posizione il subwoofer lungo lo stesso piano in cui si trovano i diffusori destro e sinistro si otterrà la migliorie integrazione tra l'audio del subwoofer e quello di tali diffusori.
• In alcune stanze le prestazioni ottimali sono più richeren ehdertene positizonando il subwoofer dietro la posizione di ascolto.

Un modo eccellenpe per determinare la posizione ottimale per il subwoofer consiste tuttavia nel collocarlo temporaneamente nella posizione di ascolto e riproduire musica contentente bassi molto forti. Spostarsi, quando, in varie positioni dell'ambiente di ascolto durante la coproduzione e ascoltare sul punto in cui il subwoofer dovrebbe essere collocato fino a individuire la posizione che restituisce prestazioni dei bassi ottimali. Lasciare il subwoofer in tale posizione.

Tipi di connessioni dell'impiano home theater

Per collegare l'AVR ai diffusori, al TV, al display video e ai dispositivi sorgente, vengono utilizzati diversi tipi di connessioni audio e video. La Consumer Electronics Association ha stabilito lo standard di codifica dei colori CEA®.

Connessione audio analogica	Colore
Sinistra/destra anteriore	Bianco/rosso
Centrale	Verde
Sinistra/destra surround	Blu/grigio
Posteriore/anterioriore surround sinistro/destro alto	Marrone/Marrone bianro
Subwoofer	Viola

Connessione audio digitale	Colore
Coassiale (ingresso o uscita)	Arancione
Ingresso ottico	Nero

Connessione video analogica	Colore
Video composito	Giallo

Concessioni dei diffusori

I cavi dei diffusori trasportano un segnale amplificato dai terminali del diffusore dell'AVR a ciascun diffusore. Essi contengono due conduitori a filo o in metallo che sono in quale modo differenziati, ad esempio con colori o fascette.

La differenziazione consente di Maintainere la polarità appropriata, nella la quale le prestazioni a bassa frequenza dell'impianto potrebbero risultare compromisesè. Ciascun diffusore è collegato ai terminali di uscita dell'AVR utilizzando due fili, uno positivo (+) e uno negativo (-). Collegare sempre il terminale positivo sul diffusore, che è in genere di colore rosso, al terminale positivo sul ricevitore, che sare del coloreindicato nella Tabella guida ai colori di connessione. I terminali negativi sui diffusori e sull'AVR sono di colore nero.

L'AVR utilizes i terminali del diffusore con boccola placcata in oro in grado di accettare fili non isolati o prese a banana. I cavi non isolati devono essere installati come illustrato di seguito:

1. Svitare il cappuccio 2. Inserire il filo non isolato 3. Stringere il cappuccio

le prese a banana vengono inserte nel foro nella parte centrale del tazzo del terminale, come migliorato di seguito:

A. Stringere il cappuccio

B. Inserire il connettore a banana nel tappo facendolo passareattraverso il foro

Collegare sempre il terminale colorato (+) dell'AVR al terminale (+) del diffusore (generalmente grosso) e il terminale nero (-) dell'AVR al terminale (-) del diffusore (generalmente nero).

IMPORTANTE: assicurarsi che i cavi non isolati (+) e (-) non si tocchino né tocchino l'altro terminale. Se i cavi si toccano possono causare un corto circuito in grado di danneggiare il ricevitatore o l'amplificatore.

Connessioni del subwoofer

Il subwoofer è un diffusore dedicato all'eslusiva riproduzione delleasse freuquente (bassi) per le quali è richiesta maggiore potenza. Per ottenere risultati ottimali, la maggior parte dei produttori di diffusori vende subwoofer amplificati con amplificatori proprietari. Utilizzare un unico cavo audio RCA per effettuire una connessione (non amplificata) a livello di linea dal connettore del subwoofer dell'AVR alla presa di ingresso corrispondente sul subwoofer. (I'AVR 1710S e I'AVR 171S hanno due connessioni di uscita subwoofer).

Sebbene I'ingresso dell'uscita del subwoofer viola dell'AVR presenti un aspetto simile a una presa audio analogica a gamma completa, è dotato di Filtering per consentire esclusivamente il passaggio delle basse frequenze. Non collegare quello ingresso a un dispositivo che non sia un subwoofer.

Connessioni del dispositivo sorgente

I segnali audio e video si formano nei dispositivi sorgente (i componenti dove ha origine il segnale di playback), come lettori di Blu-ray Disc o DVD, lettori CD, DVR (videoregistratori digitali) o altri tipi di registratori, piastre di registrarzione, console giochi, sintonizzatori tevisivi via cavo o satellitari, un iPod o iPhone (collegati alla porta USB dell'AVR) o unlettore MP3. Il sintonizzato FM/AM dell'AVR conta comme sorgente,anche nel caso in cui siano necessarie connessioni esterne differenti delle antennne FM e AM. Gli elementi audio e video del segnale del dispositivo sorgente richiedono connessioni Separate, casa che non vale per le connessioni HDMI. I tipi di connessioni utilizzate dipendono dalle capacità del dispositivo sorgente nonché dal TV o dal display video in questione.

Connessioni audio digitali - HDMI

Le connessioni audio possono essere di due tipi: digitali e analogiche. I segnali audio digitali sono richiesti per l'ascolto da sorgenti codificate con modalità surround digitali, quali Dolby Digital e DTS o per l'audio digitale PCM non compresso. L'AVR è dotato di tre tipi di connessioni audio digitali: HDMI, coassiali e ottici. Non è POSSIBLE utilizzare più tipi di connessioni audio digitali per un singolo dispositivo sorgente. É tuttavia possibile effettuare connessioni audio analogiche o digitali alla stessa sorgente.

L'AVR è dotato di connettori di ingresso e uscita HDMI del pannello posteriore. La technologia HDMI consente il trasporto dei dati audio e video ad alta definizione con un singolo cavo, offrendo immagini e audio della qualità più elevata. Se il TV o il dispositivo con display video sono dotati di un connettore di ingresso HDMI, è possible effettuire una singola connessione HDMI da ciascun dispositivo sorgente che supporta l'HDMI all'AVR. Solitamente, non occorre una connessione audio digitale a parte.

La connessione di uscita HDMI dell'AVR contiene un ARC (Audio Return Channel, canale di ritorno audio) che ritrasmette un segnale audio digitale proveniente dal TV o dal display video nuovamente all'AVR. Consente di ascoltare contentuto audio da dispositivi HDMI direttamente collegati al TV (ad esempio con una connessione Internet)enza dover effettuire un'ulteriore connessione dal disposito all'AVR. Il segnale dell'ARC è attivo quando viene selezionata la sorgente TV. Per maggiori informazioni consultare la sezione Configurazione del sistema a pagna 34. (I'AVR 1710S e I'AVR 171S hanno due connessioni di uscita HDMI). Solo l'uscita HDMI 1 ha ARC.)

Il connettore HDMI è progettato per essere collegato rapidamente (vedere la figura riportata di seguito) e la lunghezza del cavo HDMI è limitata a 3 m (10 piedi). Se il display video è dotato di un ingresso DVI ed è conforme allo standard HDCP, è possible utilizzato un adattatore HDMI-a-DVI (non fornito) ed effettuare una connessione audio separata.

Connessioni audio digitali - Connessione coassiale

Le prese audio digitali coassiali sono in genere codificate con il colore arancione. Sebbene siano simili alle prese analogiche di tipo RCA standard, non devono essere utilizzate per collegare le uscite audio digitali coassialiagli ingressi analogici o viceversa.

Connessioni audio digitali - Connessione ottica

I connettori audio digitali ottici sono in genere coperti da un otturatore che li protege alla polvere. L'otturatore si après quando viene inserito il cavo. I connettori di ingresso ottici sono codificati con un otturatore di colore nero.

Connessioni audio analogiche

Le connessioni analogiche a due canali richiedono un cavo audio stereo, con un connettore per il canale sinistro (bianco) e un connettore per il canale destro (rosso). Questi due connettori sono collegati tra loro.

Per i dispositivi sorgente dotati di uscite audio sia digitali che analogiche, è possible effettuare entrambé le connessioni. Se si intende configurare un impianto multizona (solo AVR 1710S/AVR 171S), ricordare che la Zona 2 è una zona di solo audio (l'AVR non ha un'uscita video di Zona 2). Pertanto, realizzare le connessioni analogiche per gli eventuali dispositivi di sorgente audio (come uno scambiatore di CD) che si desidera ave sempre disponibili per l'ascolto in Zona 2.

Connessioni video

Molti dispositivi sorgente sono in grado di riproduire sua segnali video che audio (ad es. lettori Blu-ray Disc, lettori DVD scatola di interconnessione per il TV, sintonizzatore HDTV, impianto satellitare, VCR e DVR). Oltre a una connessione audio come descririto sopra, è necessario effettuire una connessione video per agli dispositivo sorgente. Effettuire un solo tipo di connessione video per gli singolo dispositivo.

Connessioni video digitali

Se si è gli collegato un dispositivo sorgente a uno dei connettori di ingresso HDMI dell'AVR, è stata automaticamente eseguita una connessione video per il dispositivo interessato, in quanto il cavo HDMI trasporta segnali digitali sua video che audio.

Connessioni video analogue - Connessione video composito

Video composito è la connessione video analogica più comunmente disponibile. La crominanza (colore) e la luminanza (intensità) del segnale video vengono trasmessi utilizzando un unico cavo. La presa è in genere codificata con il colore giallo e ha lo stesso aspetto di una presa audio analogica. Non collegare una presa video composita a una presa audio analogica o digitale coassiale o viceversa.

Connessioni radio

L'AVR utilizza terminali separati per le antenne FM e AM fornite. L'antenna FM utilizza un connettore F da 75 ohm.

Il connettore dell'antenna AM utilizza terminali a clip. Dopo aver montato l'antenna come lostrato di seguito, premere le leve per aprie i connettori, inseire i cavi non isolati nelle aperture, quando rilasciare le leve per fissarli. I cavi dell'antenna non sono polarizzati, quando è possible inseire ciascun filo nei connettori.

Connettore di rete

Il connettore di rete dell'AVR consente di ascabtare radio Internet o contentuti provenienti da altri dispositivi compatibili con DLNA o Airplay collegati alla stessa rete. Utilizzare un cavo Cat. 5 o un cavo Ethernet Cat. 5E per collegare il connettore RJ-45 dell'AVR alla rete locale.

Porta USB

L'AVR più riproduire file audio da un dispositorio Apple iOS® collegato alla porta USB et consente di controllare tale dispositorio tramite il suo telecommando. L'AVR è in grado di riproduire却又 file audio MP3 e WMA da un dispositorio USB inserito nella porta USB. Inserire il connettore o il dispositorio nella porta USB con un orientamento che consenta di inserirlo Completely. É possible inserire o rimuovere il connettore o il dispositorio in qualsiasti momento, perché una procedura di installatione o disinstallazione.

Inoltre, è possible utilizzare la porta USB dell'AVR per effettuare degli upgradel firmware. Se un upgradelsystema operativo dell'AVR sare rilasciato in futuro, sera possible scaricarlo nell'AVR tramite esta porta. Le istruzioni complete saranno fornite in quell'occasion.

IMPORTANT: non collegare un PC o un altro host/controller USB alla porta USB dell'AVR, in quanto si potrebbero arrecare danni al ricevitore o all'altro disposivo.

Come effettuare le connessioni

ATTENZIONE: prima di effettuare qualsiasi collegamento al ricevitore audio/video, assicurarsi che il cavo di alimentazione CA dell'AVR sa scollegato alla presa di alimentazione CA. I diffusori potrebbero danneggiarsi se si effettuano collegamenti quando il ricevitore è connesso e accesso.

Collegamento dei diffusori

Una volta posizionati i diffusori nella stanza in base alla procedure descritta nella sezione Posizionamento dei diffusori a pagina 11, collegare ciascun diffusore al relativo terminale di colore appropriato sull'AVR come descriptorità nella sezione Connessioni dei diffusori a pagina 12. Collegare i diffusori come migliorato nella figura.

Solo AVR 1710S/AVR 171S:

Collegare i diffusori L/R posteriori

surround -0- i diffusori L/R alto qui

NOTA: se sono stati installati diffusori alto frontali, collegarli come illustrato per i diffusori SBL e SBR.

Collegamento del subwoofer

Usare un unico cavo audio RCA per collegare il connettore del subwoofer dell'AVR al subwoofer come spiegato nella sezione Connessioni del subwoofer a pagina 12. NOTE: L'AVR 1710S e l'AVR 171S fornisco connessioni per due subwoofer.V.di Configurazione manuale dei diffusori:Numero di diffusori, a pagina 31, per informazioni sull'attivazione delle uscite dei due subwoofer. Per informazioni specifiche su come eseguire i collegamenti, consultare il Manuale dell'utente del proprio subwoofer.

Collegamento del TV o del display video

Se il TV ha un connettore HDMI e si dispone di dispositivi sorgente HDMI: Usare un cavo HDMI (non incluso) per collegarlo al connettore Monitor Out HDMI dell'AVR. L'AVR 1710S e l'AVR 171S forniscono connessioni HDMI per due TV (solo HDMI Out 1 ha ARC e consente di visualizzare i menu su schermo dell'AVR). Ciò garantisce la migliorità qualita d'imagine possibile.

Se il TV non ha un connettore HDMI o se il TV ha un connettore HDMI, ma si stanno collegando alcuni dispositivi sorgente dotati solo di connettori video composito: usare un cavo video composito (non incluso) per collegare il connettore di uscita del monitor composito dell'AVR al connettore video composito del TV.

NOTA: se si usa solo la connessione video composito al TV, non si potranno visualizzare i menu su schermo dell'AVR.

Collegamento dei dispositivi sorgente audio e video

I dispositivi sorgente sono componenti in cui si origina il segnale di riproduzione, ad es. un Blu-ray Disc™ o unlettore DVD; un sintonizzatore via cavo, satellitare o HDTV; ecc. L'AVR ha vari tipi diversi di connettori di ingresso per i dispositivi sorgente audio e video: HDMI, video composito, audio digitale ottico, audio digitale coassiale e audio analogico. I connettori non sono etichettati per tipi specifici di dispositivi sorgente; essi sono etichettati numeramente, perdanto è possibile collegare i dispositivi in base alle configurazioni del singolo impianto.

I vari tasti sorgente dell'AVR sono assegnati di default a diversi connettori di ingresso (elencati nella colonna "Connettore/i di default" della tabella qui sotto). Per facilitare la configurazione, occorre collegare ciascun dispositosivo sorgente al connettore a cui è assegnato il tasto sorgente di default corrispondente (ad esempio, collegare illettore di Blu-ray Disc all'HDMI 2).

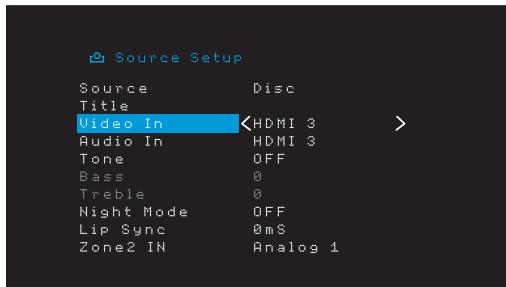

Tuttavia, è possible collegare i dispositivi sorgente a piacere e riassegnare qualsiasi connessione di ingresso a qualsiasi tasto sorgente elencato nella tabella a seconda di dove ciascun dispositivo sorgente viene effettivement collegato.

Quando si collegano i vari dispositivi sorgente, se si compilation la colonna "Componente connesso" nella tabella si facilita l'assegazione dei connettori ai vari tasti sorgente una volta completing tutte le connessioni (si apporteranno le eventuali modifiche alle assegnazioni del tasto sorgente e si compilerà la colonna "Connettore/i assegnati" nel seguito del processo di configurazione).

Note: non è possible assegnare connettori ai tasti sorgente Network (Rete), Radio, TV e USB.

Tasti sorgente e connettori assegnati

Tasto Source (Sorgente)	Connettore/i predefiniti	Connettore/i assegnati	Dispositivo connesso
MHL	HDMI 1
Disc (Disco)	HDMI 2
Cable/Sat	HDMI 3
STB	HDMI 4
Game (Gioco)	HDMI 5
Audio	Nessuno/Analogico 2
Aux	Composito 1/Analogico 1
Connettore di uscita del monitor			Dispositivo connesso
HDMI Out 1
HDMI Out 2 (solo AVR 1710S/AVR 171S)
Uscita del monitor video composto

Roku Streaming Stick™:

Se si dispone di un dispositivo Roku Streaming Stick, inserro nel connettore di ingresso HDMI/MHL dell'AVR. NOTE: non inserire il dispositivo Roku Streaming Stick in alcun alto connettore di ingresso HDMI.

Connettor di ingresso AVR HDMI/MHL

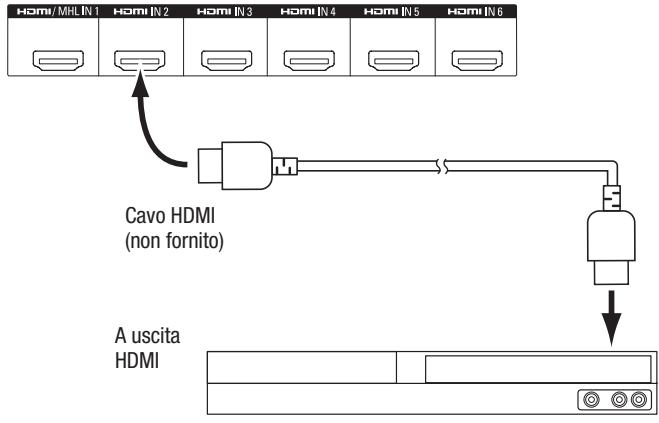

Collegamento dei dispositivi HDMI

Se uno qualsiasti dei dispositivi sorgente è dotato di connettori HDMI, si consiglia di utilizzarli per ottenere prestazioni audio e video di qualità eccellente. Poiché il cavo HDMI trasporta i segnali digitali video e audio, non è necessario effettuire collegamenti audio aggiuntivi per i dispositivi collegati tramite un cavo HDMI.

Connettori HDMI AVR
Dispositivo sorgente dotato di HDMI

NOTA: se si dispone di dispositivi HDMI (come una connessione Internet) più collegati direttamente al TV, è possible inviarne il suono all'AVR attevare sul Canale di ritorno audio del connettore di uscita HDMI e non saranno necessarie ulteriori connessioni all'AVR. Solo AVR 1710S/AVR 171S: Solo la connessione HDMI Out 1 dispone del canale di ritorno audio (ARC).

Collegamento dei dispositivi video composito

È possibile utilizzare quosti connettori per i dispositivi sorgente video che non dispongono di connettori HDMI. Sarà inoltre necessario effettuire un collegamento audio dal dispositivo sorgente all'AVR.

Collegamento dei dispositivi audio digitali ottici

Nel caso in cui i dispositivi sorgente non HDMI siano dotati di uscite digitali ottiche, collegarli ai connettori audio digitali ottici dell'AVR. NOTE: esquire solo un tipo di connessione digitale (HDMI, ottica o coassiale) per agli dispositivo.

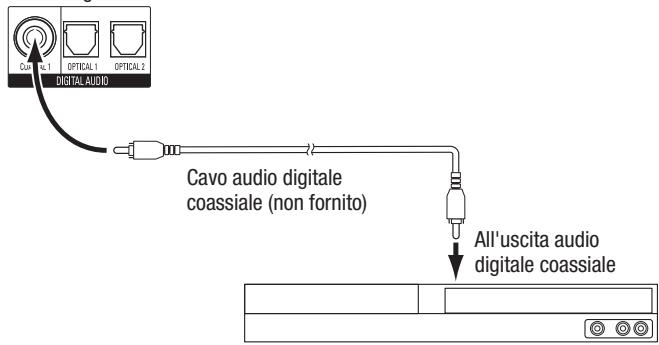

Collegamento dei dispositivi audio digitali coassiali

Se il disposito sorgente non HDMI ha un'uscita digitale coassiale, collegarla al connettore audio digitale coassiale dell'AVR. NOTE: eseguire solo un tipo di connessione digitale (HDMI, ottica o coassiale) per agli dispositivo.

Connettori audio AVR digitali
Dispositivo sorgente coassiale

Collegamento ai dispositivi audio analogici

Utilizzare i connettori audio analogi dell'AVR per i dispositivi sorgente non dotati di connettori HDMI o audio digitali. NOTE: se si installa un impianto multizona, realizzare le connessioni audio analogiche per eventuali dispositivi sorgente che si desidera poter ascoltare in Zona 2. InQLazone 2 sono disponibili solo sorgenti analogiche.

Connettori audio analogici
AVR 1710S/AVR 171S

Connettori audio analogici
AVR 1610S/AVR 161S

Dispositivo sorgente analogico

Dispositivi USB e iOS

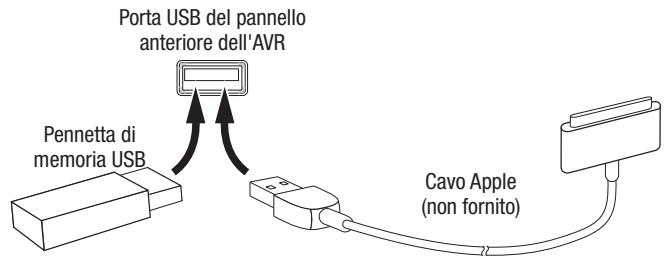

Usare la porta USB del pannello frontale dell'AVR per collegare un iPod, iPhone o iPad. Usando un cavo Apple (non fornito) o per collegare direttamente una pennetta di memoria USB. É possible riproduire file audio dal dispositorio o alla pennetta di memoria e usare il telecomando dell'AVR per controllare la copertura.

Collegamento alla rete locale

Utilizzare un cavo Cat. Ethernet di Cat. 5E (non fornito) per collegare il connettore di rete dell'AVR alla rete locale e usfuriere di contentuti e radio Internet da dispositivi compatibili con DLNA connessi alla rete.

Collegamento delle antennes radio

• Collegare I'antenna FM fornita al connettore dell'antenna FM 75Ω dell'AVR. Per una ricezione ottimale, allungare I'antenna FM il più possibile.
• Piegare e riporre la base dell'antenna AM fornita come mostrato, quando collegare i cavi dell'antenna ai connettori AM e Gnd dell'AVR (è possibile collegare un cavo o l'alto a un connettore o all'alto). Ruotare l'antenna in base alle esigenze per ridurre al minimo il rumore di sostofondo.

Solo AVR 1710S/AVR 171S: Installazione di un impianto multizona

NOTA IMPORTANTE SULLA SICUREZZA: l'installazione di un impianto multizona solitamente richiede la posa di cavi all'interno delle pareti. Quando si installano cablaggi nascosti, rispettoare sempre i relativi codici di sicurezza, in particolare tutti i codici edilizzi applicabili. La mancata osservanza da tale norma potrebbe comportare dei rischi per la sicurezza. In caso di dubbi sulla propria capacité di lavorare con cablaggi elettrici, affidavit a un elettricista autorizzato o a un installmenter personalizzato per INSTALLARE l'impianto multizona.

NOTA: per la Zona 2 sono disponibili esclusivamente le seguenti sorgenti audio analogiche: la radio interna, un dispositorio iPod/iPhone o un dispositorio di memoria USB inserito nella porta USB dell'AVR e forn o da due dispositivi sorgente collegati ai connettori ingresso audio analogico 1 e 2 del pannello frontale.

L'AVR offre due diversi metodi di distribuzione dell'audio ad altre zone della casa. Ognuno richiede connessioni diverse:

A. Collegare i diffusori della Zona 2 diretamente ai connettori di uscita dei diffusori dell' amplificatore assegnati. Assegnare i canali dell'amplificatore assegnato per alimentare i diffusori della Zona 2 (v.di sezione Configurazione manuale dei diffusori a pagna 30). Questo metodolo consente di alimentare un'unica coppi di diffusori per la Zona 2.

Questo metodo offre il vantage di minore costo e complessità, ma l'impianto home theater sare LIMITED a 5.1 canali - l'AVR eseguirà automaticamente il downmix della riproduzione di programmi registrati in 6.1 o 7.1 canali a 5.1 canali.

B. Collegare un amplificatore esterno ai connettori di uscita della Zona 2 dell'AVR. Questo metod offer il vantagegio di mantenere un home theater di 7.1 canali nellaStanza principale contemporaneamente al funzionamento multizona, sebbene non richieda un amplificatore aggiuntivo per la Zona 2.

Consigliamo di collocare l'amplificatore della Zona 2 nella stessa stanza dell'AVR in modo da poter usare un cavo audio stereo corto insieme con un cavo dei diffusori lungo fino alla stanza remota. Un cavo audio stereo lungo augmente la possibilità di degradazione del segnale. A seconda dell'amplificatore della Zona 2, è possible distribuire il segnale audio a un una coppi di diffusori o a varie coppi collocate in varie stanze.

Connessione delle apparecchiature IR

L'AVR è dotato di un connettore di ingresso IR remoto che consente il controllo remoto dell'AVR in varie situazioni:

• quando si colloca I'AVR all'interno di un mobile o rivolto lontano dall'ascoltatore, collegare un ricevitore IR esterno, come ad esempio I'Harman Kardon HE 1000 opzionale, al jack di ingresso IR dell'AVR.

• Se si installa un impianto multizona (solo AVR 1710S/AVR 171S), collegare il dispositivo di controllo IR al connettore di ingresso IR della Zona 2 per il controllo della stanza remota del impianto multizona, dei dispositivi sorgente e del volume nella zona remota.

Se un dispositorio è condiviso con la zona di ascolto principale, gli eventuali comandi emessi verso tale sorgente interesserannoanche la stanza principale.

Connessione dell'uscita trigger

Se l'impianto è dotato di un'apparecchiatura che può essere controllata da un segnale di trigger a CC, collegarlo al connettore dell'uscita trigger dell'AVR con un cavo mono di interconnessione con spina mini da 3,5 mm (1/8 di pollice). L'AVR fornisce un segnale di trigger alimentato a 12 V CC (100 mA) a这一点 connessione agli volte che viene accesso.

Collegamento all'alimentazione CA

AVR 171S/AVR 161S:

Collegare il cavo di alimentazione CA fornito al connettore di ingresso CA dell'AVR, quando a una presa a muro CA non commutata perfettamente funzionante.

AVR 1710S/AVR 1610S:

Collegare il cavo di alimentazione dell'AVR a una presa a muro CA non commutata perfettamente funzionante.

Configurazione del telecomando

Installazione delle batterie nel telecomando

Rimuovere il coperchio del vano batterie del telecomando, inseire le due batterie AAA fornite, come lostrato nella figura, quindi riposizione il coperchio.

1. Togliere il coperchio

3. Rimettere il coperchio

Programmazione del telecommando per il controllo dei dispositivi sorgente e del TV

É possible programme il telecomando dell'AVR per controllare molto marche e modelli di dispositivi sorgente audio/video e TV. Il telecomando èanche in grado di interagire con l'IPod e l'iPhone quando è collegato alla porta USB del pannello anteriore dell'AVR.

Ciacuno dei tasti di selezione della sorgente del telecommando è stato preprogrammato per controllare determinati tipi di dispositivi sorgente:

Cable/Sat (Cavo/Sat): controlla la cassa del sintonizzatore del TV via cavo e satellatre

Disc (Disco): controlla ilettori di Blu-ray Disce DVD

Radio: controlla il sintonizzatore FM/AM integrato dell'AVR

TV: controlling visualizzazioni di TV e video

USB: naviga nei contenti compatibili su un disposativo iOS Apple a cui è collegato, o un disposativo USB inserito nella porta USB dell'AVR Nota: non necessita di programmazione.

DVR: controlla registratori TiVo

Game (Gioco): controlling console per videogiochi

Media Server: controlla i media server

Network (Rete): naviga nei contenuti compatibili sui dispositivi compatibili con DLNA collegati alla rete locale e sul vTuner (Radio Internet). Nota: non necessita di programmazione.

AUX: controlla casse di sintonizzatore HDTV, lettori CD, VCR e PVD.

Sebbene i tasti di selezione della sorgente siano preprogrammati per i tipi di dispositivi elencati in precedenza, è possibile riasseggare un tasting di selezione della sorgente a un tipo di dispositivo diverso. Consultare Riasseg Nazionale di un tasting di selezione della sorgente per un tipo di dispositivo diverso a pagina 21.

Dopo aver programmatico il telecomando, è possible passare alla modalità di controllo del telecomando per accederere alle funzioni di un dispositivo specifico premendo il tasting di selezione sorgente corrispondente.

Per programmare i tasti di selezione della sorgente per i dispositivi sorgente, procedere come segue:

1. Accendere il dispositivo sorgente per cui si desidera programmare il telecomando.
2. Cercare il codice del dispositivo nelle Tabelle A12 - A22 dell'Appendice. Scrivere tutti i codici appropriati in un posting adatto.
3. Premere il tasting di selezione della sorgente e tenerlo premuto nelle rosso, diventa scuro e nuovamente rosso. Poi, rilasciarlo. Ora, il telecomando è in modalità Programmazione.

NOTA: il telecomando restera in modalità Programmazione per 20 secondi. Se non si realizza il Punto 4 entro 20 secondi, il telecomando uscirà alla modalità Programmazione e occorra ripegere il Punto 3.

1. Orientare il telecomando verso il dispositorio sorgente e utilizzare i tasti numerici per digitare il codice di cui al punto 1 sopra.

a) Se il disposativo si spegne, premere il tasting di selezione sorgente di nuovo per salvare il codice. Il tasting di selezione sorgente lampeggia e il telecommando esce alla modalità di programmazione.
b) Se il dispositorio non si spegne, digitare un altre codice.
c) Se si finiscono i codici di un dispositivo, è possibile cercare tra tutti i codici presenti nell'archivio del telecomando per quel tipo di dispositivo premendo ripetutamente il tastingo su/giu del telecomando finché il dispositivo non si spegne. Quando si spegne, premere il tastingo di selezione sorgente per salvare il codice.

1. Controllare che le altre funzioni controllingo correttamente il dispositivo. A volte i produttori utilizzano lo stesso codice di accensione per più modelli, nelle i codici di altre funzioni possono cancellare. Ripetere quello processo fino ad aver programmato un set di codici soddisfacente che attivi la maggior parte delle funzioni del dispositivo.
2. Se si effettua la ricerca del codice fra l'archivio dei codici del telecommando, si cui trovare quale codice è stato programmatico tenendo premuto il tasto di selezione sorcene per tornare alla modalità Programmazione. Quindi premere il tasto OK del telecommando e il tasto di selezione della sorcene lampeggerà secondo la sequenza del codice. Se lampeggia una volta, indica "1", se lampeggia due volte, indica "2", eosi via. Se lampeggia più volte velocimento indica "0". Registrate il codice programmato pergni dispositivo nella Tabella A7 dell'Appendice.

Ripetere i punti 3 - 6 per agli dispositivo sorgente che si desidera controllare con il telecomando dell'AVR.

Riassegnazione di un tasting di selezione della sorgente per un tipo di dispositivo diverso

É possible riassegnare un+tasto sorgente per controllare un tipo di dispositivo diverso (ad esempio, é possible programmare il tasto Media Server per controllare unlettore DVD).

1. Accendere il dispositorio sorgente che si desidera sua controllato dal telecomando.
2. Cercare il codice del dispositivo nelle Tabelle A12 - A22 dell'Appendice. Scrivere tutti i codici appropriati in unippo adatto.
3. Premere il tasto di selezione della sorgente che si considera ignorare e tenerlo premuto per tre secondi quando è rosso, diventa scuro e nuovamente rosso. Poi, rilasciarlo. Ora, il telecomando è in modalità Programmazione.
4. Premere il tasting di selezione della sorgente corrispondente al tipo di dispositivo sorgente (cioè, per unlettore DVD, premere il tasting Blu-ray). Il tasting di selezione della sorgente premuto al Punto 3 lampeggerà una volta.
5. Orientare il telecomando verso il dispositorio sorgente e utilizzare i tasti numerici per digitare il codice di cui al punto 2 sopra.

a) Se il disposativo si spegne, premere il tasting di selezione sorgente dal Punto 3 di nuovo per salvare il codice. Il tasting di selezione sorgente lampeggia e il telecomando esce alla modalità di programmazione.
b) Se il dispositorio non si spegne, digitare un altre codice.
c) Se si finiscono i codici di un dispositivo, è possible cercare tra tutti i codici presenti nell'archivio del telecomando per quel tipo di dispositivo premendo ripetutamente il tasting su/giù del telecomando finché il dispositivo non si spegne. Quando si spegne, premere il tasting di selezione sorgente dal Punto 3 per salvare il codice.

La maggior parte delle etichette dei tasti sul telecommando dell'AVR describes la funzione di ciasmun tasto quando si usa il telecommando per controllare l'AVR. Tuttavia, il tasto cui effettuare funzioni diverse se usato per controllare un'alto disposivo. Consultare l'Elenco delle funzioni del telecommando, Tabella A13 nell'Appendice.

Configurazione dell'AVR

In esta sezione, si configurerà l'AVR per allinearlo alla configurazione dell'impianto reale. Sebbene sia possibile configurare l'AVR utilizzando solo il telecomando e i messaggi sul display del pannello anteriore dell'AVR, èanche disponibile un intuitivo sistema di menu su schermo.

Accensione dell'AVR

Premere il tasto di accensione sul pannello anteriore.

Uso del sistema di menu visualizzato su schermo

Per accedere alsystema menu, premere il tasto OSD/Menu del telecomando. Comparirà il menu OSD/Menu e se sta riproducedo una sorgente video, il menu si ridimensionerà automaticamente in modo che l'immagine sare visible dietro al menu.

NOTA: i menu su schermo reali potrebbero essere leggermente diversi dalle illustrazioni cont∉nute in questo manuale.

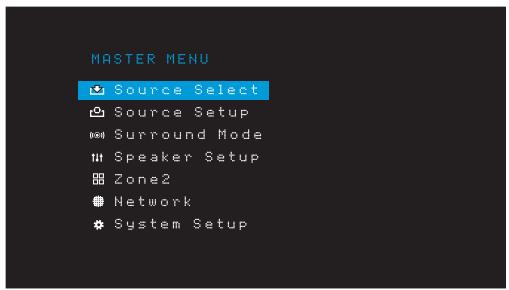

Il sistema Menu principale è composto da sei sottomenu: Source Select (Sezione della sorgente), Source Setup (Impostazione della sorgente), Surround Mode (Modalità surround), Speaker Setup (Impostazione diffusori), Network (Rete) e System Setup (Impostazione delsystem). (I'AVR 1710S/AVR 171S hanno inoltre un sottomenu Zone 2). Utilizzare i tasti su/giù/sinistra/destra del telecomando o il pannello frontale per esplorer ilsystema di menu e premire il tasto OK per selezionare un menu o una riga di impostazioni oppure per immettere una nuova impostazione.

Il menu, la riga di impostazioni o l'impostazione verranno visualizzati nel display messaggi nel pannello anteriore,或者其他 sullo schermo.

Per tornare al menu precedente o uscire dalsystema menu, premere il tasti Back/Exit (Indietro/Esci). Accertarsi che tutte le impostazioni siano corrette, dato che qualsiasi modifica apportata sarevantenuta.

La maggior parte degli utenti dovravatteners alle struczioni riportate in questa sezione Configurazione dell'AVR per configurare l'impiano home theater di base. è possible tornare a quosti menu agli volta che lo si desidera per effettuare ulteriori modifiche, comeQLle descritte nella sezione Funzioni avanzate a pagina 29.

Prima di iniziare le seguenti operazioni di configurazione, occorre collegare tutti i diffusori, un display video e tutti i dispositivi sorgente. Deve essere possibile accendere l'AVR e visualizzare il menu principale quando si preme il tasto AVR. Se necessario, rileggere lesezioni Realizzazione delle connessioni e Configurazione del telecomando prima di continuare.

Configurazione dell'AVR per i diffusori

1. Inserire il microfono EzSet/EQ in dotazione nel connettore delle cuffie dell'AVR.

1. Sistemare il microfono all'altezza delle orecchie nella posizione di ascolto.
2. Impostare il controlo volume del subwoofer portandolo circa a meta.
3. Accendere il TV e selezionare l'ingresso TV dove è collegato l'AVR in Collegamento del TV o del display video a pagina 15.
4. Premere il tastinge AVR del telecomando. Sul TV comparirà il menu su schermo (OSD) principale dell'AVR.

1. Usare i tasti Su/Giù/Sinistra/Destra e OK del telecomando per selezionare "Speaker Setup" (Configurazione dei diffusori).

1. SeLECTIONARE "Auto: EzSet/EQ".
2. Se si ha un subwoofer collegato, selezionare "Yes with Sub." (S' con sub.), altrimenti selezionare "Yes without Sub." (Si subpoena sub.).
3. Per l'AVR 1610S/AVR 161S, o per gli AVR 1710S/AVR 171S in impianti a 5.0 o 5.1 canali, selezionare "5.0" o "5.1" nella schermata Speaker Configuration (Configurazione dei diffusori). Per gli AVR 1710S/AVR 171S in impianti a 7.0 o 7.1 canali, selezionare "7.0" o "7.1".
4. Inizierà il test. Assicurarsi che la stanza sia silenziosa perché viene riproduotto il suono di prova atraverso i diffusori.
5. Al terminel del test, selezionare "Done" (Fatto).

NOTE:

• se i diffusori dell'impianto sono meno di cinque, non utilizzato il processo EzSet/EQ. Procedere inceve come descrizione nella sezione Configurazione manuale dei diffusori a pagina 30.
• Se si sta usingo un AVR 1710S/AVR 171S in configurazione a 6.0 o 6.1 canali con un unico diffusore posteriore surround, non serviri del processo EzSet/EQ. Procedure breve come descritto nella sezione Configurazione manuale dei diffusori a pagina 30.

Configurazione delle sorgenti

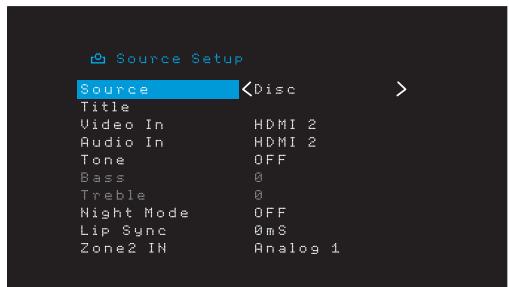

Il menu Setup Source (Configurazione della sorgente) consente di assegnare le connessioni audio e video fisiche corrente a ciascuna sorgente e di impostare molte funzioni di riproduzione audio e video per ciascuna sorgente. IMPORTANTE: le impostazioni "Video In" (Ingresso video) e "Audio In" (Ingresso audio) non sono opzionali e devono essere regole prima di usare l'AVR per abilitare la riproduzione di ciascuna sorgente. Le altre impostazioni sono più essere regole in seguito. Per informazioni complete sulla regolazione di tutte le opzioni del menu Impostazioni, consultare la sezione Impostazioni delsystema pagina 34.

1. Controllare le connessioni di ingresso elencate nella tabella Tasti sorgente e connettori assegnati a pagna 16. Annotare gli eventuali cambiamenti che si desidera apportare rispetto alle asseg Nazioni predefinite del connetto che appaiano nella lista.
2. Accendere la TV e selezionare l'ingresso TV dove è collegato I'AVR in Collegare la TV o il display video, a pagina 15.
3. Premere il tasto OSD/Menu del telecomando. Sul TV comparirà il menu di configurazione OSD dell'AVR (Nota: se si è utilizzato un collegamento video composito alla TV, i menu OSD non saranno visualizzati.Seguire i passaggi seguenti utilizzando il display sul pannello anteriore dell'AVR).

1. Usare la freccia del telecomando e i tasti OK per selezioneare "Source Setup" (Configurazione della sorgente) e usare i tasti freccia sinistro/destro per selezioneare un tasto sorgente con i connettori che si considera riassegnare.

1. Selezionare "Video In" (Ingresso video e poi il connettore di ingressso video che si considera assegnare al tasto della sorgente. Premere il tasto OK. NOTE: Se si selezione un connettore HDMI come connettore di ingressso video, il connettore di ingresso audio si spostera automaticamente sullo stesso connettore HDMI.

1. Se non è stato selezionato un connettore HDMI per Video In (Ingresso video), selezione "Audio In" (Ingresso audio) e poi il connettore di ingresso audio che si desidera assesignare al tasto sorgente. Premere il tasto OK. Non è possible usare un connettore di ingresso video diverso con un connettore di ingresso video HDMI.

1. Premere il tasto Back/Exit (Indietro/Esci) del telecomando e ripetere i puniti da 3 a 6 per il resto dei tasti sorgente con i connettori che si desidera riassegnare.

Title (Titolo): esta selezione consente di cancellare il nome della visualizzazione per la sorgente, il che è utile se il tipo di dispositivo della sorgente è diverso dal nome preprogrammato della sorgente. Usare i tasti su/gi per scorrere in avanti o indietro atraverso i caratteri alfanumerici fino a che cono compaia il carattere desiderato, poi usare i tasti sinistra/destra per spostare il cursore nella posizione successiva o precedente. Spostare il cursore nuovamente per lasciare uno spazio vuoto (il nome più avere un massimo di 10 caratteri). Al termine, premiere il tasto OK. Il nome comparirà sul pannello anteriore dell'AVR e in tutto ilsystema menu su schermo.

Tone (Tono): con esta impostazione si decide se attivare o no i controlli dei bassi e degli alto per la sorgente. quando è impostata su Off (Spento), i controlli dei toni sono esclusi dal circuito, quando l'audio resta invariato. quando è impostata su On (Acceso), i controlli dei bassi e degli alto sono nel circuito.

Treble/Bass (Alti/Bassi): queste impostazioni augmentano o tagliano le frequence degli alto o dei bassi fino a un massimo di 10dB a incrementi di 2dB. Utilizzare i tasti sinistra/destra per modificare esta impostazione. L'impostazione predefinita è 0dB.

Night Mode (Modalità notturna): QUESTA impostazione attiva la modalità notturna per la sorgente, che funzione con dischi Dolby Digital o trasmissioni appositamente codificate. La modalità notturna comprime l'audio in modo tale che i passaggi più alto presentino un volume ridotto per evitare di disturbare gli altri, quando i dialoghi restano comprensibili. Sono disponibili le seguenti impostazioni:

• Off (Spento): non viene applicata alcuna compressione. I passaggi con i Toni più alto del programma rimangono con il volume con cui sono stati registrati.
• Mid (Medio): i passaggi con i toni più alto del programma vengono moderamente ridotti di volume. Lo stream Dolby True HDiene compresso automaticamente come impostato dallo stream in ingresso.
• Max (Massimo): i passaggi con i Toni più alti del programma vengono considerevolmente ridotti di volume.

Lip Sync (Sincronizzazione labiale): Questa impostazione permette di risincronizzare i segnali audio e video alla sorgente per eliminare problemi di sincronizzazione labiale. Questi problemi sono emergere quando la parte video di un segnale è sottomosta a elaborazione aggiuntiva nel dispositivo sorgente o nella visualizzazione video. Con i tasti sinistra/destra è possible ridartare l'audio fino a 180 ms. (il video della sorgente attiva sera visible dietro il menu OSD, consentendo di realizzare la sincronizzazione dell'audio con l'immagine).

Inoltre, è possibile realizazze regolazioni della sincronizzazione labiale perché dovare attivare i menu OSD dell'AVR. Se si preme il tasto Delay (Ritardo) del telecomando comparirà la barra menu Lip Sync (Sincronizzazione labiale) sul TV, in sovrimplressione al fondo del video. Usare i tasti sinistra/destra per l'audio fino a sincronizzarlo con l'imagine.

Zone 2 In (solo AVR 1710S/AVR 171S): esta impostazione determina la sorgente audio per la Zona 2 di un impianto multizona. Selezionale l'ingresso audio analogico al quale è collegata la sorgente. Per l'impianto multizona non è disponibile l'audio digitale.

Per configurare la sorgente successiva, premere il tasting Back/Exit (Indietro/Esci), poi tornare alla riga Setup Source (Configura sorgente) del menu principale. Al termine della configurazione di tutte le sorgenti, premere il tasting Back/Exit (Indietro/Esci) per eliminare i menu dalla videata.

Configurazione della rete

Per riproduire contenuti MP3 o WMA che si trovano su dispositivi compatibili con DLNA collegati alla rete, usare il sintonizzatore radio interno dell'AVR o ascoltare le sorgenti attraverso AirPlay (solo AVR 1710S/AVR 171S), I'AVR delve essere collegato alla rete locale e occorre collegarli alla rete.

Se la rete utilizes un indirizzo IP automatico, non occurserà effettuare alcune procedura di configurazione di rete. Una volta connesso l'AVR alla rete locale, quest'ultima dovrebbe assegnare automaticamente all'AVR un indirizzo IP e l'AVR dovrebbe connettersi automaticamente alla rete.

Se l'AVR non si connette automaticamente alla rete (in tal caso l'AVR visualizzera il messaggio "Not Connected" (Non connesso) quando si preme il tasto sorgente di rete):

1. Premere il tasto OSD/Menu, selezioneare System Setup (Configurazione del sistema), poi selezioneare Network Settings (Impostazioni di rete).
2. Comparirà il menu Network (Rete).

1. Selezionare IP Configuration (Configurazione IP), quando premere due volte il tasto destro per alternare l'impostazione da "Auto" (Automatico) a "Manual" (Manuale) e di nuovo ad "Auto".
2. Selezionare Apply & Save (Applica e salva). L'AVR tenterà di collegarsi alla rete.
3. Se I'AVR non si collega alla rete, potrebbe essere necessario digitare le impostazioni di rete manualmente. Potrebbe essere necessario procurarsi le impostazioni della rete dall'amministratore ISP o di rete.

NOTA: consigliamo di collegare l'AVR direttamente a un router della rete locale in modo che possa accedere direttamente a Internet per la radio Internet, o ai dispositiivi della rete per la riproduzione dei contenuti memorizzati sui dispositivi (per maggiori informazioni consultare la sezione Ascolto dei contenuti multimediali mediante la rete locale a pagna 28).

NOTA: se si riscontrano problemi nel collegamento alla rete in qualunque momento, far passare l'AVR nella modalità Sleep (Sospensione) e poi riaccenderlo.

Accoppiare I'AVR con il dispositivo Bluetooth

1. Premere il tasto OSD/Menu e selezionare "Source Select" (Selezione della sorgente).

1. Scorrere fina a "Bluetooth" e selezionario. Sull'OSD comparirà che il Bluetooth non è accopiato.

1. Premere il tasto Option/Info (Opzione/Info) del telecomando. Comparirà il menu Bluetooth Options (Opzioni Bluetooth).

1. Selezionare "Force Pairing >0K (Forza accoppiamento >0K ) e premere il tasto OK. L'AVR enterra nella modalità accoppiamento.

2. Aprire il menu du accoppiamento del dispositivo Bluetooth. Sull'AVR comparirà il menu di accoppiamento del dispositivo come "HK AVR".

3. Se il dispositorio necessita di password, usare 0000.

4. Accoppiare il dispositivo con l'AVR. Al termine, premere il tasto OSD/Menu per uscire dal menu.

Per lo streaming audio dal dispositorio Bluetooth accopiato:

1. Premere il tasting OSD/Menu.
2. Selezionare il menu Source Select (Selezione della sorgente).
3. Selezionare Bluetooth dall'elenco delle sorgenti.

Uso dell'AVR

Dopo aver installato i componenti e completata la configurazione di base, è possible passare a utilizzato il proprio impianto home theater.

App HARMAN Remote

Per controllare fácilmente l'AVR con il disposativo portatile, scaricare la app gratuite Harman Kardon Remote dall'App Store di iTunes per i prodotti Apple compatibili, o da Google Play per smartphone e tablet alimentati Android compatibili.

La app Harman Kardon Remote controlling practicallye delle funzioni dei ricevitori AVR 1710S, AVR 171S, AVR 1610S e AVR 161S collegati alla stessa rete come il dispositivo che ha la app installata. Con但这a app di facile uso, è possibile accedero o spegnere l'AVR, selezionare una sorgente, controllare il volume e praticamente realizare qualsiasi alla funzione. Inoltre, è possible acceder e navigare in tutti i menu di configurazione su schermo dell'AVR.

Controllo del volume

Regolare il volume girando l'apposita manopola sul pannello anteriore (in senso orario per augmentarlo o in senso antiorario per abbassarlo) oppure premendo i tasti volume su/ giù del telecomando. Il volume viene indicate con un numero negativo di decibel (dB) al di quello del valori di riferimento di 0 dB (-80dB - +10dB).

0 dB è il volume massimo consigliato per l'AVR. Benché sa possible alzare il volume, cui potrebbe danneggiare l'udito di chi ascolta e i diffusori. Per materiali audio più dinamicici,anche il livello di 0 dB potrebbe essere troppo elevato, danneggiando così l'attrezzatura. Fare attenzione ai livelli di volume.

Per cancellare la visualizzazione del livello del volume alla scala decibel predefinita alla scala da 0 a 90, regolare l'impostazione delle unità di volume nel menu System Settings (Impostazioni del sistema), come descritto nella sezione Impostazioni del sistema a pagina 34.

Silenziamento del suono

Per silenziare l'audio per tutti i diffusori e le cuffie, premere il tasting Mute (Silenzia) sul telecomando. Questa operazione non avrè effetto su eventuali registrazioni in corso. Il messaggio MUTE verrà visualizzato nel display come promemoria. Per riattivare l'audio, premere quello tasting o regolare il volume.

Ascolto con le cuffie

Inserire la presa stereo da 1/4 pollici della copbia di cuffie nell'apposita presa sul pannello anterio per l'ascolto privato. La modalità Headphone (Cuffie) HARMAN predefinita sua elaborazione surround virtuale per emulare il suono di un impianto di diffusori a 5.1 canali. Premere il tasto Surround Modes (Modalità surround) sul pannello anterio o sul telecomando per passare alla modalità Headphone Bypass (Bypass cuffie), che fornisce un segnale a due canali convenzione alle cuffie. Non sono disponibili altre modalità surround per le cuffie.

NOTA: non sera possible ascoltare atraverso le cuffie se si selezione la sorgente iPod.

Selezione di una sorgente

É possible selezionare una sorgente in tre modi differenti:

• Premere i tasti sorgente per scorrere atraverso le sorgenti.
• Usando i menu su schermo, premere il tasto OSD/Menu, evidenziare "Source Select" (Selezione della sorgente) e premere il tasto OK. Scorrere fino alla sorgente desiderata e premere il tasto OK.
• É possible selezionare direttamente qualsiasi sorgente premendo il tasting Source Selector (Selezione della sorgente) sul telecomando.

L'AVR selezione gli ingressi video e audio assegnati alla sorgente e qualiasi altra impostazione effettuata durante la procedura di impostazione.

Sul pannello anteriore compariranno il nome della sorgente, gli ingressi audio e video assegnati alla sorgente e la modalità surround. Il nome della sorgente e la modalità surround attiva compariranno inolte brevamente sullo schermo TV.

Suggerimenti per la risoluzione dei problemi video

Se non compare alcuna imagine:

• Verificare la selezione della sorgente e l'assegnazione dell'ingresso video.
• Verificare tutte le connessioni per rilevare la presenza di collegamenti laschi o non corretti.
• Verificare l'ingresso video selezionato nel dispositorio TV/display.

Suggerimenti aggiuntivi per la risoluzione dei problemi delle connessioni HDMI

• Spagnere tutti i dispositivi (compreso il TV, l'AVR ed eventuali componenti sorgente).
• Scollegare i cavi HDMI, iniziando da quello compreso tra l'AVR e il TV, quando continuare con i cavi tra l'AVR e agli singolo dispositivo sorgente.
• Ricollegare con attenzione tutti i cavi che vanno dai dispositivi sorgente all'AVR. Collegare per iluko il cavo che va dall'AVR al TV.
• Spagnere i dispositivi nel seguente ordine: TV, AVR, dispositivi sorgente

NOTA: a seconda dei componenti specifici interessati, la complessità della communicatesione richiesta tra i componenti HDMI più causare ridardi di fino a un minuto nel completamento di alcune operazioni come ilchio degli ingressori o il passaggio tra i diversi canali SD e HD.

Selezione di una modalità surround

La selezione di una modalità surround può essere un'operazione simplice o complessa come lo sono i singoli impianti e i gusti degli ascottatori. è pertanto consigliabile sperimentare per trovare alcune modalità ottimali per determinate sorgenti o tipi di programmi. Ulteriori informazioni dettagliate sulle modalità surround sono disponibili nella sezione Elaborazione dell'audio e audio surround a pagina 29.

Per selezionare una modalità surround, premere il tasto OSD/Menu e selezionare Surround Mode (Modalità surround). Comparirà il menu Surround Mode (Modalità surround).

Auto Select (Selezione automatica): per i programmi digitali, come i film registrati con una colonna sonora Dolby Digital o DTS, I'AVR utilizzera automaticamente il formato surround originario della colonna sonora. Per i programmi analogici a due canali e PCM, I'AVR usa la modalità HARMAN NSP.

Virtual Surround (Surround virtuale): quando nelsystema sono presenti solo due diffusori principali, è possible utilizzato Virtual Surround (Surround virtuale) per creare un Campo acustico miglior che virtualizza i diffusori mancanti.

Stereo: se si desidera una riproduzione a due canali, selezionare il numero di diffusori da utilizzato:

• "2 CH Stereo" usa due diffusori.
• "5 CH Stereo" consente di riproduire il segnale del canale sinistro tramite i diffusori anteriori e surround sinistri, il segnale del canale destro tramite i diffusori anteriori e surround destri e un segnale mono globale tramite il diffusore centrale.
• "7 CH Stereo" (solo AVR 1710S/AVR 171S)segue lo stesso schema di 5 CH Stereo, ma aggiunge i diffusori sinistro posteriori surround e destro posteriori surround. Questa modalità è disponibile solo quando i diffusori posteriori surround sono presenti e non sono stati riassegnati al funzionamento multIZona o in alto frontale. Per ulteriori informazioni, consultare la sezione Elaborazione dell'audio e audio surround a pagina 29.

HARMAN NSP: Tecnologia proprietaria HARMAN, NSP usa elaborazione digitale sofisticata per offrir un'esperenza di ascolto tridimensionale dal suono naturale da sorgenti stereo a 2 canali convenzionali come CD e trasmissioni stereo. Sebbene conservi il timbro e il bilanciamento spaziali originali della registrazione, HARMAN NSP create uno spazio di ascolto simulato che si regola automaticamente per adeguarsi al tipo di programma che si sta ascoltando.

Sono disponibili le seguenti regolazioni:

• Stage Width (Larghezza dello stadio): Questa regolazione consente di ampliare o restringere la larghezza dello spazio di ascolto apparente di fronte a se. Ad esempio, un'impostazione più alta sarebbe idonea a una registratione di un'orchestra che sua in una sala da concerto, quando un'impostazione più Bassa sarebbe più idonea a una registratione di un cantante che canta suonando una chitarra acustica.
• Stage Depth (Profondità dello stadio): esta regolazione consente di controllare la dimensione totale dello spazio di ascolto apparente. Un'impostazione più alta si avvicinerebbe alle qualità acustiche di spazi di ascolto più grande, come sale da concerto e stadi, nelle un'impostazione più bassa si avvicinerebbe alle qualità acustiche di spazi di ascolto più piccoli come piccoli club o coffee house.

Movie (Film): selezionare una delle modalità seguenti se si considera la modalità surround per la riproduzione di film: DTS Neo:6 Cinema o Dolby Pro Logic II (Ilx o Ilz in presenza di sette diffusori principali) nell'AVR 1710S/AVR 171S.

Music (Musica): selezionare una delle modalità seguenti se si considera la modalità surround per la riproduzione di musica: DTS Neo:6 Music o Dolby Pro Logic II (Ilx o Ilz in presenza di sette diffusori principali) nell'AVR 1710S/AVR 171S. La modalità Dolby Pro Logic II/Ilx/Iz Music consente l'accesso a un sottomenu con ulteri impostazioni. Per ulteri informazioni, consultare la sezione Elaborazione dell'audio e audio surround a pagina 29.

Game (Gioco): Dolby Pro Logic II (Ilx/Ilz in presenza di sette diffusori principali) Game è disponibile per la riproduzione di videogiochi.

Dopo aver realizzato la selezione, premere il tasting Back/Exit (Indietro/Esci).

Inoltre, è possibile cambiare le categorie della modalità surround premendo ripetutamente il tasto Surround Mode (Modalità surround) sul telecommando o il pannello anteriore.

• Per cancellare le modalità surround all'interno delle categorie della modalità surround, premere i tasti Surround Mode Select (Sezione modalità surround) sul pannello anteriore.

Per ulteriori informazioni, consultare la sezione Elaborazione dell'audio e audio surround a pagina 29.

Ascolto della radio FM e AM

Selezione della sorgente radio. Comparirà una schermata simile a quella della figura in basso.

Usare i tasti su/giu o i tasti dei canali del telecomando per sintonizzarsi su una stazione,.
cosi comme visualizzato sul pannello anteriore e sul display su schermo.

L'AVR utilizza di default la sintonizzazione automatica, vale a dire che a agli pressione dei tasti su/giù viene eseguita la scansione in alto o in basso della frequenza della banda fino a quando noniene rilevata una stazione con forza del segnale accettabile. Per passare alla sintonizzazione manuale, in cui a agli pressione dei tasti su/giù si incrementa di un passo per volta di un'unica frequenza di sintonizzazione, premere il tasto Tuning Mode (Modalità di sintonizzazione) sul pannello anterio e premere e tenere premuto il tasto OK sul telecomando per altre 3 secondi. Ad agli pressione del tasto Tuning Mode (Modalità di sintonizzazione), si passa nella modalità di sintonizzazione automatica a quella manuale e viceversa.

Dopo essersi sintonizzati su una stazione FM, alternando le impostazioni relative alla modalità di sintonizzazione èanche possibile selezionare la modalità di ricezione stereo e monoaurale (con la modalità mono è possible migliorare la riscione delle stazioni dalle frequenze più deboli). Notare che alcune modalità surround non sono disponibili con la riscione monaurale.

Stazioni predefinite

È possibile memorizzare un totale di 30 stazioni (AM ed FM combinate) come stazioni predefinite. Quando si desidera salvare la stazione sintonizzata attualmente come stazione predefinita, premere il tasto Memory (Memoria) sul telecomando. Utilizzato i tasti numerici per immettere il numero di preselezione desiderato.

Per sintonizzare una stazione predefinita:

• Premere tasti sinistra/destra.
• Premere il tasting Preset Scan (Scansione predefinite) del telecomando. L'AVR si sintonizzera su ciascuna stazione predefinita nell'ordine per cinque secondi. Una volta sintonizzati sulla stazione predefinita, premere nuovamente il tasting Preset Scan (Scansione predefinite).
• Inserire il numero preimpostato using i tasti numerici. Per le preimpostazioni da 10 a 30, premere 0 prima del numero preimpostato. Ad esempio, per inserire la preimpostazione 21, premere 0-2-1.

Un'alto metodo per memorizzare automaticamente le preimpostazioni è usare Auto Store (Memorizzazione automatica).Quando si selezione Auto Store (Memorizzazione automatica), l'AVR scansiona tutte le frequenze con un buon segnale e le salva automaticamente come predefinite. Per usare Auto Store (Memorizzazione automatica):

• nella sorgente FM o AM, premere il tasto Info/Option (Info/Opzione) sul telecomando dell'AVR.
• Premere OK per selezionare "Auto Store" (Memorizzazione automatica).
• Evidenziarie "Yes" (Si) e premere "OK".

L'AVR potrebbe impiegare vari minuti per completare il processo di memorizzazione automatica. Da notare che la realizzazione della memorizzazione automatica cancellare tutte le stazioni predefinite salvate attualmente.

Riproduzione dei contentuti su un dispositorio USB

L'AVR è compatibile con contentuti MP3 e WMA.

Compatibilità MP3: mono o stereo, bit rate costanti (CBR) da 8 kbps a 320 kbps, bit rate variabili (VBR) alla qualità più Bassa a quella più alta, con velocità di campionamento da 8 kHz a 48 kHz.

Compatibilità WMA: Ver. 9.2 basic, CBR stereo con velocità di campionamento compresa tra 32kHz e 48kHz e bit rate tra 40 kbps e 192 kbps, CBR mono con velocità di campionamento compresa tra 8kHz e 16kHz e bit rate tra 5 kbps e 16 kbps, codifica VBR a passo e di qualità tra 10 e 98, velocità di campionamento compresa tra 44kHz e 48kHz .

Non è supportato alcun altro tipo di contento.

Riproduzione di file su un dispositivo USB

1. Inserire l'unità USB nella porta USB del pannello anteriore dell'AVR.
   IMPORTANTE: non collegare un computer o una periferica alla porta USB. Non sono supportati hub USB elettori multischeda.
2. Premere il il tasto Source Selector (Selezione della sorgente) USB sul telecommando sono a che sul display del pannello anteriore compare "USB" come sorgente. Comparirà la schermata USB.

1. Selezionare una cartella e premere il tasto OK. L'AVR elancherà tutti i file audio compatibili.

2. Selezionare un file per iniziare la riproduzione. Comparirà la schermata di riproduzione USB. Saranno visualizzate le eventuali informazioni ID3, insieme con il tempo trascorso/ attuale del brano e le icone che indicano lo stato della riproduzione attuale.

NOTE:

• Per saltare al brano successivo, premere il tasto destro; per saltare all'inizio del brano attuale, premere una volta il tasto sinistro; per saltare all'inizio del brano precedente, premere due volte il tasto sinistro (o una volta il tasto sinistro se il tempo residuo del brano è inferiore a 5 secondi).
• Per controllare la riproduzione, è possible usare i tasti di controllo del trasporto (saltando al brano precedente o successivo, cercando ad alta velocità in avanti o indietro all'internalo un brano, riproduccendo un file, mettendo in pausa la riproduzione o arrestandola).
• Per ripetere un file o una cartella, premere il tasto Option/Info (Opzione/Info) e selezionare l'opzione Repeat (Ripeti). A agli pressione dei tasti destra o sinistra si cambierà l'impostazione da Off (Spento) (nessuna ripetizione) a One (Uno) (file) a Repeat All (Ripeti tutti) (i file al livello della directory attuale dell'unità). Repeat All (Ripeti tutti) si attiverà sempre quando si attiva la produzione di musica casuale.
• Per riproduire i brani audio in ordine casuale, premere il tasto Options/Info (Opzioni/ Info) e selezionare Shuffle (Riproduzione casuale). Ogni pressione del tasto Shuffle (Riproduzione casuale) attiva o disattiva l'impostazione. L'AVR ripetera automaticamente i brani sono a che non si arresta manually la riproduzione.
• Per ridurre una cartella o tornare al livello del menu precedente, premere il tasto Back/Exit (Indietro/Esci).

Ascolto di un dispositivo iPod/iPhone/iPad

Quando un iPod, iPhone o iPad compatibile è connesso alla porta USB del pannello anteriore dell'AVR, è possible ascoltare file audio tramite il proprio impianto audio/video di alta qualità, controllare iPod, iPad o iPhone con il telecommando o i controllingi del pannello anteriore dell'AVR, videere i messaggi di navigazione sul pannello anteriore dell'AVR o su un display video collegato e caricare l'iPod, iPad o iPhone. Per le più recenti informazioni sulla compatibilità, consultare il loro site web: www.harmankardon.com.

Premere il il tasting Source Selector (Selezione della sorgente) USB sul telecomando fino a che sul display del pannello anteriore compare "iPod" come sorgente. Comparirà la schermata iPod.

La tabella segunte riepiloga i controlli disponibili durante la normale riproduzione atraverso la porta USB.

Funzione iPod o iPhone	Pulsante del telecomando
Play (Riproduci)	Play (Riproduci)
Pause (Pausa)	Pause (Pausa)
Menu	OSD/Menu
Indietro/Esci	Indietro/Esci o freccia sinistra
Seleziona	OK o freccia destra
Scorri all’indietro	Freccia su
Scorri in avanti	Freccia giù
Forward Search (Cerca avanti)	Forward Search (Cerca avanti)
Reverse Search (Cerca indietro)	Reverse Search (Cerca indietro)
Brano successivo	Skip Forward (Salta avanti) o freccia destra
Brano precedente	Skip Backward (Salta indietro) o freccia sinistra

Quando si scorre, tenere premuto il tasting per scorrere più rapidamente.

Durante la riproduzione di una scelta, sul display del pannello anteriore compararanno il titolo della canzone e l'icona della modalità riproduzione.

Se I'AVR è collegato al TV, comparirà una schermata iPod e visualizzera un'icona della modalità di riproduzione, il titolo della canzone, l'artista e l'album. Se è stata programmata la riproduzione causale o ripetuta, comparirà un'icona.

ATTENZIONE: consigliamo vivamente di usare il salvaschermo integrato nel display video per evitare possibili danni causati da "burn-in" che potrebbero verificarsi con il plasma e display CRT quando un fermo immagine, come una schermata menu, restsa sul display a lungo.

Premere il tasting Option/Info (Opzione/Info) per visualizzare il menu delle opzioni dell'iPod:

Repeat (Ripeti): selezionare questa impostazione per ripetere un brano o tutti i brani dell'album o della playlist attuali. A agli pressione del tasto OK si commuta l'impostazione: repeat Off (Ripetizione disattivata), repeat One (Ripeti uno) o repeats All (Ripeti tutti).

Shuffle (Riproduzione casuale): selezionare questa impostazione per riproduire tutte le canzoni disponibili in ordine casuale. A agli pressione del tasto OK si commuta l'impostazione: shuffle by Song (Riproduci in ordine casuale per canzone), shuffle by Album (Riproduci in ordine casuale per album), o Off (Spento) disattivare la riproduzione casuale.

NOTA: l'applicazione iTunes consente di non includere alcuni brani alla modalità di riproduzione casuale. L'AVR non può saltare questa impostazione.

Ascolto dei contentiattraverso via AirPlay (solo AVR 1710S/AVR 171S)

Se alla rete locale è stato collegato un AVR 1710S/AVR 171S, è possible eseguire lo streaming audio atraverso AirPlay da dispositiivi Apple compatibili con iOS 4.2 o più recente e computer con iTunes 10.1 o più recente collegati alla stessa rete. Consultare Collegamento alla rete locale a pagina 18, per informazioni sulla connessiona alla rete locale e Configurazione della rete a pagina 24 per informazioni sul collegamento della rete locale.

Per avviare lo streaming AirPlay sull'AVR:

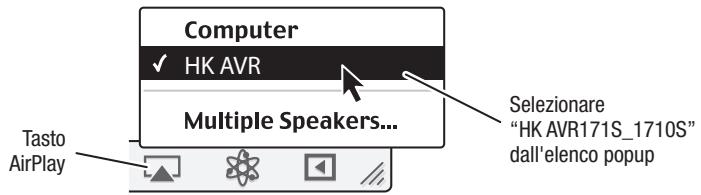

• Per avviare lo streaming AirPlay da un computer con iTunes, lanciare iTunes,fare cli sul tasto AirPlay visualizzato nella parte inferiore della finestra di iTunes e selezionare "HK AVR" nell'elenco pop-up che appeare.

• Per avviare lo streaming da un iPod, iPhone o iPad, toccare il pulsante AirPlay sullo schermo e selezionare "HK AVR171S_1710S" nell'elenco di selezione del diffusore che viene visualizzato.

Si avviareosi Iostreaming AirPlay (sull'OSD comparirà il messaggio "AirPlay activated" (AirPlay attivato) interrompendo la sorgente che sta attualmente producendo l'audio tramite AVR. Se I'AVR si trova in modalità Sleep (Sospensione), si accenderà e inizierà a riproduire lo streaming audio AirPlay. Sull'OSD comparirà la schermata di produzione della musica.

Utilizzare i tasti del controllo del trasporto per controllare la riproduzione.

Ascolto di vTuner (radio su Internet)

La connessione di rete dell'AVR consente di riproduire file in formato MP3 e WMA via Internet. Dopo aver collegato la rete localeosi come descritto nella sezione Collegamento alle rete locale a pagina 18 e aver configurato la reteosi come descritto nella sezione Configurazione della rete a pagina 24, premere il tasto di selezione della sorgente Network (Rete) sul telecomando. A agli pressione si alternata tra le schermate Network (Rete) e vTuner.

Quando si visualizza la schermata del vTuner (sopr), I'AVR si collegherà in automatico a Internettramite il portale www RADIOharmankardon.com. Per selezionare un file da riproduire,utilizzare i tasti su/gi per cercare per categoria.

NOTA: le categorie visualizzate potrebbero cuiare a seconda della regione.

Per create un elenco di preferiti, collegarsi a www-radioharmankardon.com dal computer. Inserire l'indirizzo MAC dell'AVR sotto forma del suo n. ID (l'indirizzo MAC si trova nella schermata Network Settings (Impostazioni di rete) nel menu System Settings (Impostazioni dell'impianto) - solo AVR 171S/AVR 1710S) o il n. ID vTuner dell'AVR (il n. ID vTuner si trovna nella pagina della guida nel menu principale vTuner - solo AVR 161S/AVR 1610S) e create un account. I preferiti selezionati sul site web saranno disponibili sull'AVR.

La navigazione è simileaglialtenu. Scorrere fino ad arrivare all'elemento desiderato e premere il tasto OK per selezionarlo.Per tornare al livello del menu precedente (o per eliminare dalla videata i menu di livllo superiore), premere il tasto Back/Exit (Indietro/ Esci) o il tasto sinistro.

L'AVR non può collegarsi a streaming che richiedono la registrazione sul除去 o altra interazione prima di poter riproduire lo streaming. Se l'AVR non può collegarsi allo streaming, comparirà brevamente il messaggio "Network Error" (Errore di rete) e la schermata della radio su Internet restera vuota.

Ascolto del contentuto multimediaetramite la rete locale

L'AVR è compatibile con DLNA e più accedere a contentuti audio MP3 e WMA memorizzati su altri dispositivi compatibili con DLNA collegati alla stessa rete dell'AVR.

DLNA è un protocollo di condivizione file che create un ponte tra l'AVR e altri dispositivi sulla stessa rete con contentuti audio. DLNA è supportato dai PC con condivizione file Windows Media Player, Windows Media Center o Intel Media Server. I computer Apple possono anch'essi condidere fileattraverso DLNA usando il software HARMAN Music Manager, scaricabile Gratisamente da www.harmankardon.com (èanche disponibile software di terzi che consente la condivizione di file DLNA).

à MP3: mono o stereo, bit rate costanti (CBR) da 8 kbps a 320 kbps, bit rate variabili (VBR) alla qualità più Bassa a quella più alta, con velocità di campionamento da 8 kHz a 48 kHz.

Compatibilità WMA: Ver. 9.2 basic, CBR stereo con velocità di campionamento compresa tra 32kHz e 48kHz e bit rate tra 40 kbps e 192 kbps, CBR mono con velocità di campionamento compresa tra 8kHz e 16kHz e bit rate tra 5 kbps e 16 kbps, codifica VBR a passo e di qualità tra 10 e 98, velocità di campionamento compresa tra 44kHz e 48kHz .

Prima di poter accedere ai file situati in altri dispositivi tramite rete, agli dispositivo delve prima essere autorizzato a condidere i file con l'AVR:

Per condidere i file su PC:

1. Apire Windows Media Player.
2. Aprire il menu Library (Libreria) e selezionare Media Sharing (Condivisione contentuti). Si aprirà la finestra Media Sharing (Condivisione contentuti).
3. Selezionare la casella "Share My Media" (Condividi i miei contenti). Nella finestra apparirà l'icona dell'AVR.
4. Selezionarla, poi selezionare "Allow" (Permetti) e quindi "OK".

Ora i file WMA e MP3 del computer sono disponibili per l'AVR.

Per condidere contenti su altri tipi di computer, sistemi operativi o software di contenti: controllare le istruzioni relative al computer, alsystema operativo o allettore di contenti.

Per ascoltare i contentuti condivisi, premere il tasto di selezione della sorgente Network (Rete) (se per la sorgente compare vTuner, premere il tasto una seconda volta per passare alla sorgente radio Internet alla rete). Comparirà la schermata Home Network (Rete locale).

Nella schermata sono elencati i nomi di tutti i dispositivi di rete che autorizzato la condivione. Utilizzare i tasti su e giù e OK per esplorare il contento presente nella'archivio dellettore multimedia del dispositivo. Scorrere finad arrivare all'elemento desiderato e premere il tasto OK per selezionarlo. Per tornare al livello del menu precedente (o per eliminare dalla videata il menu dal livello superiore), premere il tasto Back/Exit (Indietro/ Esci).

NOTA:anche se il contentuto video cui comparire nel menu, l'AVR non supporta la riproduzione video delle connessioni di rete.

Riproduzione di contentuti da un Roku Streaming Stick

Quando sicollege un Roku Streaming Stick all'ingresso MHL/HDMI dell'AVR e lo si college alla rete Wi-Fi locale, è possible usare il telecommando dell'AVR per cercare e controllare i contentuti in streaming. NOTE: per poter useare il Roku Streaming Stick con l'AVR, la rete locale deve essere Wi-Fi.

1. Dop o aver collegato il Roku Streaming Stick all'ingresso MHL/HDMI dell'AVR, selezionare la sorgente MHL dell'AVR. Sul TV dovrebbe comparire l'uscita video del Roku Streaming Stick.
2. Seguire le istruzioni Roku per collegare il Roku Streaming Stick con la rete Wi-Fi, uso il telecomando Roku.
3. Dopo aver collegato il Roku Streaming Stick alla rete Wi-Fi, i tasti del telecomando dell'AVR illustrati di seguito realizzeranno le stesse funzioni delle loro controparti sul telecomando Roku:

Ascolto di Media da Spotify Connect

Il suo AVR Harman Kardon ed il dispositivo di controllo di Spotify devono essere collegati alla stessa Rete.

Dalla App Spotify sul tuo dispositorio mobile tocca la barra Now Playing per migliorare i controlli aggiuntivi, e selezione l'icona Speaker Dalla schermata Connect, semplicamente scegli il tuo modello di AVR nella lista come dispositorio di destinazione edesso comincera a riproduire musica. Regola il volume direttamente nella app utilizzato la barra del volume della schermata Connect.

Spotify

Gran parte delle regolazioni e delle operazioni di configurazione dell'AVR vengono eseguite automaticamente, con poco intervento da parte dell'utente. É inoltre possible personalizzare l'AVR per adattarlo al proprio sistema e gusti personali. In esta sezione vengono descritte alcune delle regolazioni avanzate disponibili.

Elaborazione dell'audio e audio surround

I segnali audio possono essere codificati in molti formati che non solo hanno effetto sulla qualità del suono ma sul numero di canali dei diffusori e sulla modalità surround. è inoltre possibile selezionare manualmente una modalità surround differente, quando disponibile.

Segnali audio analogici

I segnali audio analogici comprendono in genere due canali, sinistro e destro. l'AVR è in grado di elaborare segnali audio a due canali per riproduire l'audio surround multicanale,anche quando nella registrazione non è stato codificato alcun effetto surround.Tra le modalità disponibili vi sono il Dolby Pro Logic II/Ilx/Ilz,Virtual Speaker, DTS Neo:6, HARMAN NSP, 5 CH e le modalità 7 CH Stereo.Per selezionare una di queste modalità, premere il tasto Surround Modes (Modalità Surround).

Segnali audio digitali

I segnali audio digitali offrono maggiore flessibilità e capacità rispetto ai segnali analogici e consentono di codificare informazioni del canale discreto direttamente nel segnale. Il risultato sare una migliorie qualità dell'audio e direzionalità eccellene, in quanto le informazioni di ciascun canale vengono trasmesse independentemente. Le registrazioni ad alta risoluzione sono straordinariamente prive di distorsione, in particolare nelle alte frequenze.

Surround Modes (Modalità surround)

La modalità surround prescelta dipende dal formato del segnale audio in ingresso e dal gusto personale. Sebbene le modalità surround dell'AVR non siano mai disponibili tutte insieme, per un determinato ingresso è disponibile sempre una grande varietà di modalità. La Tabella A12 dell'Appendice a pagina 47 offre una breve descrizione di agli modalità e indica le tipologie di segnali in ingresso o bitstream digitali con cui la modalità può essere utilizzata. Per maggiori informazioni sulle modalità Dolby e DTS consultare i siti delle società: www.dolby.com e www.dtonline.com.

In caso di dubbio, verificare la copertina del disco per ottenere maggiori informazioni sulle modalità surround disponibili. In generale, lesezioni non essenziali del disco, come trailer, materiale aggintivo o il menu stesso del supporto, sono disponibili solo nella modalità Dolby Digital 2.0 (due canali) o PCM a due canali. Se il titolo principale è in riproduzione e il display migliorata una di queste modalità surround, cercare la sezione relativa alla configurazione audio e o della lingua nel menu del disco. Assicurarsi inoltre che l'uscita audio dellettore del disco sa impostata sul flusso in bit originale anzichè su PCM a due canali. Interrompere la riproduzione e verificare l'impostazione dell'uscita dellettore.

Le registrazioni digitali multicanale sono prodotte in formati a cinque canali, sei canali o sette canali, con oswana un canale ".1". I canali compresi in una tipica registrazione a 5.1 canali sono sinistro anteriore, destro anteriore, surround sinistro, surround destro e LFE (low-frequency effects, effetti a bassa frequenza). I canali LFE vengono indicatei con ".1" per ricordare che sono limitati alle basse frequenza. Le registrazioni a 6.1 canali aggiungono un unico canale posteroire surround, e le registrazioni a 7.1 canali aggiungono i canali posteriori sinistro e posteriori destro surround alla configurazione a 5.1 canali. I nuovi formati sono disponibili in configurazioni a 7.1 canali. L'AVR è in grado di riproduire i nuovi formati audio, fornendo un'esperienza home theater più interessante.

Solo AVR 1710S/AVR 171S: per useare le modalità surround a 6.1 e 7.1 canali, devono essere abilitati i canali posteriori surround. Per maggiori informazioni consultare la sezione Configurazione manuale dei diffusori a pagina 30.

I formati audio surround digitali includono Dolby Digital 2.0 (solo due canali), Dolby Digital 5.1, Dolby Digital EX (6.1), Dolby Digital Plus (7.1), Dolby TrueHD (7.1), DTS-HD Audio ad alta risoluzione (7.1), DTS-HD Master Audio (7.1), DTS 5.1, DTS-ES (6.1 a matrice e discrete), DTS 96/24 (5.1), modalità PCM a due canali in 32kHz 44,1kHz 48kHz 88,1kHz 96kHz 176,4kHz o 192kHz e 5.1 o 7.1 multicanale PCM.

Quando l'AVR riceve un segnale digitale, rileva il metod di codifica e il numero di canali e li visualizzza per breve tempootto forma di tre numeri separati da barre (ad esempio, "3/2/.1").

Il primo indica il numero dei canali anteriors del segnale: "1" indica una registration monofonica (di solito un programma più vecchio che è stato rimasterizzato in digitale o, più raramente, un programma moderno per cui il regista ha scelto la modalità mono per ottenere un effetto speciale). "2" indica la presenza dei canali sinistro e destro, ma non di quello centrale. "3" indica che sono presenti tutti e tre i canali anteriors (sinistro, destro e centrale).

Il secondo numero rappresenta i canali surround presenti: "0" indica l'assenza di informazioni inerenti il surround. "1" indica la presenza di un segnale surround a matrice. "2" indica i canali surround discreti di sinistra e destra. "3" si usa con bitstream DTS-ES per rappresentare la presenza del canale posteriore surround discreto,或者其他 ai canali sinistro e destdro surround laterali. "4" si usa con formati digitali a 7.1 canali perindicare la presenza di due canali surround laterali discreti e due canali surround posteriori discreti. Il terzo numero vieneutilizzato per il canale LFE:"0"indica I'assenza del canale LFE."1" indica la presenza di un canale LFE.

I segnali a 6.1 canali - Dolby Digital EX e DTS-ES a matrice e discreto - includono ciascuno un'etichetta che indica al ricevitore di decodificare il canale posteriori surround,indicato come 3 / 2 / .1 EX-ON per contenti Dolby Digital EX, e 3 / 3 / .1 ES-ON per contenti DTS-ES. I segnali Dolby Digital 2.0 includono l'indicatore del Dolby Surround che sta per DS-ON o DS-OFF, a seconda che il bitstream a due canali presenti informazioni solo stereo o un downmix di un programma multicanale che cui si sono essere decodificato dal decoder Dolby Pro Logic dell'AVR. Di defaultamenti segnali vengono riprodotti nella modalità Dolby Pro Logic Ilx Movie.

Quando si riceve un segnale PCM, compaiono il messaggio relative e la velocità di campionamento (32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz o 192 kHz).

Quando sono presenti solo due canali (destro e sinistro), è possible utilizzare le modalità surround analogiche per la decodifiche del segnale in canali multipli. Se si preferisce un fornato surround diverso dalla codifica digitale originale del segnale, premere il tasto Surround Modes (Modalità surround) per visualizzato il relative menu (consultare la sezione Selezione di una modalità surround a pagina 25).

L'opzione Auto Select (Sezione automatica) imposta la modalità surround nella codifica digitale del segnale originaria, ad esempio Dolby Digital, DTS, Dolby TrueHD o DTS-HD Master Audio. Per i materiali a due canali, l'AVR è impostato di default sulla modalità HARMAN NSP. Se si preferisce una modalità surround diversa, selezionare la categoria della modalità surround: Virtual Surround, Stereo, Movie, Music o Video Game. Premere il tasto OK per cancellare la modalità.

Ogni categoria della modalità surround è impostata su una modalità surround:

• Virtual Surround (Surround virtuale): diffusore virtuale.
• Stereo: 7-CH Stereo o 5-CH Stereo (a seconda di quanti diffusori principali siano presenti nell'impiano).
  NSP: HARMAN NSP.
• Movie (Film): Dolby Pro Logic II Movie.
  Music (Musica): Dolby Pro Logic II Movie.
• Videogiochi: Dolby Pro Logic II Movie.

È possibile selezionale una modalità diversa per agli categoria. Di seguito viene riportata una lista complete della modalità surround disponibili (le modalità surround effettivamente disponibili dipendono dal numero di diffusori presenti nelle'impianto).

• Virtual Surround (Surround virtuale): diffusore virtuale.
• Stereo: 2-CH Stereo, 5-CH Stereo o 7-CH Stereo (solo AVR 1710S/AVR 171S).
  NSP: HARMAN NSP.
• Movie (Film): DTS Neo:6 Cinema, Dolby Pro Logic II Movie, Dolby Pro Logic IIx Movie (solo AVR 1710S/AVR 171S), Dolby Pro Logic IIz (solo AVR 1710S/AVR 171S).
• Music (Musica): DTS Neo:6 Music, Dolby Pro Logic II Music, Dolby Pro Logic Ilx Music (solo AVR 1710S/AVR 171S), Dolby Pro Logic Ilz (solo AVR 1710S/AVR 171S).
• Videogiochi: Dolby Pro Logic II Game, Dolby Pro Logic Ilx Game (solo AVR 1710S/AVR 171S), Dolby Pro Logic Ilz (solo AVR 1710S/AVR 171S).

Una volta programmata la modalità surround per ogni tipo di audio, selezione la riga del menu Surround Modes (Modalità surround) per annullare la selezione automatica della modalità surround dell'AVR. L'AVR utilizzera così la stessa modalità surround la prossimaolta che verrà selezionata la sorgente.

Solo AVR 1710S/AVR 171S: Dolby Pro Logic IIx è disponibile solo se è stato configurato l'amplificatore assegnato dell'AVR a Surround posteriori; Dolby Pro Logic IIz è disponibile solo se è stato configurato l'amplificatore assegnato dell'AVR a Alto frontale. Per maggiori informazioni consultare la sezione Configurazione manuale dei diffusori a pagna 30.

PLlZ Height Gain (Guadagno dell'altezza PLlZ) (solo AVR 1710S/AVR 171S): Quando si è impostato l'amplificatore assegnato a Alto frontale (consultare la sezione Configurazione manuale dei diffusori a pagna 30), diventerà disponibile l'impostazione del guadagno dell'altezza PLlZ. I canali allti frontali migliorano di molto l'esperienza spaziale di un impianto di suono surround. Alcuni ascoltatori potrebbero desiderare la profundità e la dimensione fornite dai canali allti, ma da un'esperienza all'apparenza trasparente. Altri ascoltatori potrebbero VOLER accentuare i canali allti frontali usingo un'impostazione del volume più alta.

Il controlo del guadagno dell'altezza PLIIz consente di cancellare il volume dei canali alto frontali per adattarli a vari programmi. Il controlo ha tre impostazioni: Basso (volume normale), Medio (aumento di volume moderato) e Alto (aumento del volume massimo). Da tener presente che èanche possibile realizzare la regolazione fine dei li velli di volume del canale alto frontale. Per i dettagli, consultare la sezione Impostazione manuale dei livelli di uscita dei canali a pagina 32.

Dolby PLII/Dolby PLIIx Music: quando si selezione la modalità Dolby Pro Logic II o Ilx Music nel menu Surround Modes (Modalità surround) sono disponibili alcune impostazioni supplementari:

Center Width (Larghezza centrale): Questa impostazione ha effetto sulla riproduzione dell'audio vocalico emesso dai tre diffusori frontali. Un numero più basso focalizza l'informazione vocale strettamente sul canale centrale. I numero più alto (fino a 7) ampliano la portata dello spazio acustico. Utilizzato i tasti sinistra/destra per regolare.

Dimension (Dimensione): esta impostazione ha effetto sulla profundità della presentazione surround e consente di "spostare" il suono versus la parte anteriore o posteriori della stanza. L'impostazione "0" è quella predefinita neutra. L'impostazione "F-3" sposta il suono versus la parte anteriore della stanza, quando l'impostazione "R-3" lo sposta verso那一 della posteroi. Utilizzato i tasti sinistra/destra per regolare那一 della impostazione.

Panorama: quando la modalità Panorama è arrivata, parte dell'audio riprodotto dai diffusitori frontali viene trasferita sui diffusori surround, creando un effetto "avvolgente". Ogni pressione del tasto OK consente di alternare tra l'impostazione On (Acceso) o Off (Spento). Consultare la Tabella A10 nell'Appendice per maggiori informazioni sulle modalità surround disponibili con i vari bitstream.

Configurazione manuale dei diffusori

L'AVR è flessibile e più essere configurato per funzionare con la maggior parte dei diffusori e compensare le caratteristiche acustiche della stanza.

Il processo EzSet/EQ individua in automatico le capacité di agli diffusore connesso e ottimizza le prestazioni dell'AVR con i diffusori. Se non si è in grado di effettuire la calibrazione dell'ExSet/EQ, o se si considera impostare il funzionamento dell'AVR in relazione ai diffusori manually, utilizzare la configurazione Speaker Setup (Configurazione dei diffusori) nei menu visualizzati sullo schermo.

Prima di iniziare, posizionare i diffusori come indicate nella sezione Posizionamento dei diffusori a pagana 11 e colleaguei all'AVR. Consultare la guida dell'utente per i diffusori o il site web del produttore per le specifiche relative alla loro gamma di frequenza. Anche se è possible impostare i livelli dei singoli canali dell'AVR "a orecchio", un misuratore dell'SPL (sound-pressure level, livello di pressione acustica) acquistato presso il negazio di elettronica locale aiuta ad ottenere una maggiore precisione.

Registrarle impostazioni di configurazione nelle Tabelle da A3 a A12 dell'Appendice per un facile reinserimento dato un azzeramento dell'impiano o se l'unità è stata scollegata per altre quattro settimane.

Punto Uno: stabilire le frequenze di crossover dei diffusori

Senza utilizzare il processo EzSet/EQ, l'AVR non è in grado di individuire il numero di diffusori connessi e la loro capacité. Consultare le specifiche tecniche di tutti i diffusori, quando individuire la risposta in frequenza, in genere specificata come gamma, ad es. 100Hz - 20kHz ( ± 3 dB). Nella Tabella A3 dell'Appendice, annotare come crossover la frequenza più Bassa (100 Hz nell'esempio sopra) riproducibile da agli diffusore (tranne il subwoofer). NOTA: la frequenza non corrisponde a quella di crossover che potrebbe essere individata nelle specifiche del diffusore.

La gestione dei bassi dell'AVR determina quali diffusori verranno utilizzati per riproduire la parte a Bassa frequenza (i bassi) del programma della sorgente. L'invio delle note più BASSE ai piccoli diffusori satellite darebbe luogo a un pessimo audio e potrebbeanche danneggiare i diffusori. Le note più alto potrebbero non essere percepite affattotramite il subwoofer.

Con una gestione appropriata dei bassi, l'AVR divide il segnale sorgente a una frequenza di crossover. Tutte le informazioni ultre questa frequenza di crossover vengono riprodotte tramite i diffusori del systema, nella quale al di fatto di questa soglia vengono riprodotte dal subwoofer. In quello modo, ciascun diffusore dell'impianto fornirà prestazioni ottimali, offrendo all'utente un'esperienza audio più gradevole e potente.

Punto Due: misurare le distanze dei diffusori

Teoricamente, tutti i diffusori dovrebbero essere posizionati in cercchio e la posizione di ascolto dovrebbe essere al centro. Tuttavia, potrebbe essere necessario positonare alcuni diffusori un po' più lontano alla posizione di ascolto rispetto ad altri. A causa di cui, i suoni che si presume debbano arrivare simultaneamente da più diffusori potrebbero divertare confusi a Causei dei diversi tempi di arrivio.

L'AVR consente di regolare le distance per compensare queste differenze effettive nel positioningamento dei diffusori.

Misure la distanza tra agli diffusore e la posizione di ascolto e annotarla nella Tabella A4 dell'Appendice. Anche se tutti i diffusori si trovano alla medesima distanza dalla posizione di ascolto, inseire le distanze dei diffusori come descripto nella sezione Impostazione delle distanze dei diffusori a pagina 32.

Punto Tre: Menu impostazioni manuali

Ora, è possibile programmare l'AVR. Sedersi nella posizione di ascolto consueta e assicurarsi che la stanza sa il più possible silenziosa.

Con il display del'AVR e video accesi, premere il tasto OSD/Menu per visualizzare ilsystema menu. Selezionale il menu Speaker Setup (Configurazione dei diffusori) e poi selezionare Manual Setup (Configurazione manuale).

Nel caso in cui sia stato più realizzato il processo EzSet/EQ casi come spiegato nella sezione Configurazione dell'AVR per i diffusori a pagina 22, l'AVRavrà salvato i risultati. Per la regolazione fine dei risultati dell'EzSet/EQ, o per configurare l'AVR da zero, selezionare Manual Setup (Configurazione manuale). Comparirà la schermata Manual Setup (Configurazione manuale).

NOTA: per salvare le impostazioni attuali, premere il tasto Back/Exit (Indietro/Esci).

Per risultati migliori, regolare i sottomenu in quello ordine: Diffusori, Crossover, Regolazione distanza euscita.

Diffusori

Grazie a esta selezione è possible programmare la corretta impostazione di agli gruppo di diffusori. Le impostazioni di questo menu consentono di regolare in qualsiastimento il restante processo di configurazione dei diffusori e la disponibilità di diverse modalità surround.

Selectionare ON (Acceso) quando sono presenti dei diffusori nell'impianto; selezioneare OFF (Spento) per le posizioni in cui non sono installati dei diffusori. Le impostazioni anteriors destro e sinistro sono sempre ON (Acceso) e non possono essere disabilitate.

Le eventuali modifiche saranno rispecchiate nelNumero di diffusori totale visualizzato in alto nella schermata.

Solo AVR 1710S/AVR 171S: L'impostazione AMP assegnato include quattro opzioni:

• Surround Back (Surround posteriore): SeLECTIONARE l'opzione Surr. Back (Surround posteriore) se l'impianto principale è un impianto a 7.1 canali e si stanno usando diffusori surround posteriore sinistro e surround posteriore destro.
• Zone 2 (Zona 2): selezionale l'opzione Zone 2 (Zona 2) se l'impanto principale è un impianto a 5.1 canali e si desidera usare le uscite dei diffusori dell'amplificatore assegnato per alimentare i diffusori nella Zone 2 (Zona 2). Per ulteri informazioni, consultare la sezioneInstallare un impianto multizona a pagina 19.
• Front Height (Frontale alto): selezionare l'opzione Front Height (Frontale alto) se l'impiano principale è un impiano a 7.1 canali e si stanno usingo diffusori frontali alto con Dolby Pro Logic Ilz.
• Off (Spento): selezione Off (Spento) se non sono stati collegati diffusori alle uscite dei diffusori dell'amplificatore assegnato.

NOTA: quando si imposta AMP assegnato a “Zone 2” (Zona 2), i diffusori collegati alle uscite dell'amplificatore assegnato non saranno configurate durante il processo EzSet/ EQ. Configurare manually i diffusori come spiegato di seguito.

Al termine, premere il tasto Back/Exit (Indietro/Esci).

Crossover

Dopo essere tornati al menu Speaker Setup (Configurazione dei diffusori), navigare forn o alla riga Crossover e premere il tasto OK per visualizzare il relative menu.

L'AVR visualizzera solo i gruppi di diffusori impostati su On (Acceso) nel menuNumero dei diffusori.

Per vedere le frequenza di crossover annotate per i diffusori, consultareanche la Tabella A3.

Per agli gruppo di diffusori, selezionare una di queste volte frequenze di crossover: Large, 40Hz, 50Hz, 60Hz, 70Hz, 80Hz, 90Hz, 100Hz, 110Hz, 120Hz, 140Hz, 150Hz, 160Hz, 180Hz o 200Hz. Se la frequenza di crossover del diffusore è inferiore a 40 Hz, selezionare la prima opzione, "Large" (Largo). Questa impostazione non si riferisce alla dimensione fisica del diffusore, ma alla sua risposta in frequenza, che èanche dellaetta "a gamma completa".

NOTA: se Room EQ (Equalizzazione stanza) è impostato su On (Acceso), le frequenze di crossover sono state impostate automaticamente dall'AVR e non è possible modificarle.

Annotare le impostazioni nella Tabella A6 dell'Appendice.

Al terme dell'insertimento delle impostazioni, premere il tasto Back/Exit (Indietro/Esci) per tornare al menu Manual Setup (Configurazione manuale).

Selezionale nuovamente il menu "Speakers" (Diffusori) e annotare l'impostazione del subwoofer: Queste impostazioni dipendono delle impostazioni di crossover selezione per i diffusori frontali destroy e sinistro.

• Se i diffusori frontali sono stati impostati su una frequenza di crossover numerica, l'impostazione del subwoofer sare sempre SUB. Tutte le informazioni a bassa frequenza saranno sempre inviate al subwoofer. Se non si dispone di un subwoofer, passare a dei diffusori frontali destro e sinistro a gamma completa o aggiungere un subwoofer non appena possibile.
• Se i diffusori sinistro/destro frontale sono impostati su LARGE (Largo), selezionare una delle tre impostazioni seguente per il subwoofer:

L/R+LFE (Sinistro/Destro+Effetti a bassa frequenza): questa impostazione invia tutte le informazioni a bassa frequenza al subwoofer, incluso a) le informazioni solitamente riprodotte tramite i diffusori frontali destro e sinistro e b) le informazioni del canale relativoagli effetti speciali a bassa frequenza (LFE).

OFF (Spento): selezionare questa impostazione quando non vengono utilizzati dei subwoofer. Tutte le informazioni di bassa frequenza verranno spedite ai diffusori frontali sinistro e destro.

LFE (Effetti a bassa frequenza): esta impostazione consente di riproduire le informazioni a bassa frequenza contente nei canali del programma dei diffusori frontali sinistro e destro e indirizza solo le informazioni del canale LFE al subwoofer.

Distanza

Come descritto nel punto 2 sopra, con la misurazione della distance tra agli diffusore e la posizione di ascolto, l'AVR consente di regolare e compensare le varie distanze in modo che il suono proveniente da agli diffusore raggiunga la posizione di ascolto al momento giusto. Grazie a questo processo, è possible migliorare la chiarezza e il dettaglio del suono.

Nel menu Manual Setup (Configurazione manuale), spostare il cursore alla riga Distanza e premere il tasto OK per visualizzare il menu Adjust Speaker Distance (Regolazione della distance dei diffusori).

Immettere la distanza da agli diffusore alla posizione di ascolto misurata nel punto 2 e registrata nella Tabella A4 dell'Appendice (v. di pagina 39). Selezionare un diffusore, quando utilizzze i tasti sinistra/destra per cancellare le misure. è possible insere的距离 entro i 9,1 m (0 - 30 piedi). La distanza predefinita di tutti i diffusori è 3 m (10 piedi).

L'unità di misura standard per le misurazioni è il piede. Per cancellare l'unità in metri, selezionare la riga Unit of Measure (Unità di misura) e premere il tasto sinistro o destro per cancellare l'impostazione.

NOTA: se i canali dell'amplificatore assegnato sono stati impostati sulla Zona 2, non sare possibile regolarne le impostazioni del ritardo.

Punto Quattro: Impostare manualmente i livelli di uscita dei canali

Per un ricevitore stereo standard, il semplice controlo del bilanciamento consente di regolare l'imagining stereo modificando la relativa intensità sonora dei canali sinistro e destro. In un impianto home theater con un massimo di sette canali principali e due subwoofer, ottenere un'imaging corretta diventaanche più importante e complesso. L'obiettivo è quello di assicurarsi che agli canale venga sentito alla posizione di ascolto con la medesima intensità (quando segnali della stessa intensità vengono riprodotti dai canali).

La calibrazione EzSet/EQ dell'AVR è in grado di gestire quello compito fondamentale in modo semplice ed automatico. Tuttavia, il menu Output Adjust (Regolazione dell'uscita) dell'AVR consente di calibrare i livelli manually,tramite il suono di prova incorporado nell'impianto o durante la riproduzione di un contento della sorgente.

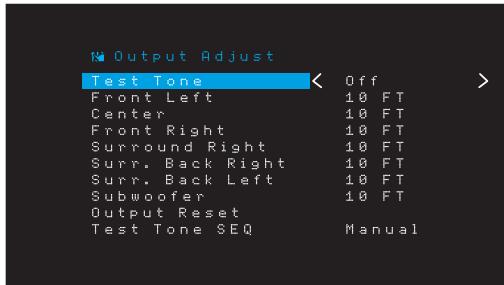

Dal menu Manual Setup (Configurazione manuale), selezionare Output Adjust (Regolazione dell'uscita) per visualizzare il menu di regolazione del volume dei diffusori.

Saranno visualizzati tutti i diffusori dell'impiano con le relative impostazioni di livello attuali. è possible regolare il livello di ogni diffusore da -10 dB a +10 dB, incrementando di 1 dB alla volta.

Mentre si effettuano le regolazioni, è possible misurare i livelli dei canali in uno dei seguenti modi:

• Preferibilmente, utilizzato un misuratore SPL manuale per impostare su weighting C, Scala lenta. Regolare agli diffusore in modo che il misuratore indichi 75 dB quando viene riprodotto il suono di prova integrato dell'AVR.
• A orecchio. Regolare i livelli in modo che l'intensità del suono di prova si uguali quando viene riprodotta da ciascun diffusore.

Per impostare i livelli tramite ilramento di prova interno dell'AVR, selezione la riga "Test Tone Seq" (Sequenza delramento di prova) del menu per accendere il tono di prova. Poi, selezione la riga Test Tone SEQ (Sequenza delramento di prova) per scegliere tra Auto (Automatico) e Manual (Manuale):

Auto (Automatico): il suono di prova passera in automatico per tutti i diffusori, come indicate nella barra evidenziata. Tramite i tasti sinistra/destra, regolare il livello di agli diffusore quando il suono di prova è in pausa. Con i tasti su/giu, spostare la barra di evidenziazione su un'altra riga, il suono di prova seguirà la barra. Per arrestare il suono di prova, utilizzare i tasti su/giu per spostare il cursore fuori dall'area dello schermo che elenca i diffusori.

Manual (Manuale): il suono di prova rimane nel diffusore selezionato finché non ci si sposta a quello successivo con i tasti su/giù. Tramite i tasti sinistra/destra regolare il livello di agli diffusore che riproduze il suono di prova.

Se si usa una sorgente esterna per impostare i livelli di uscita, impostare Test Tone (Tono di prova) su Off (Sento) e usare i tasti su/gi spostarsi tra i diffusori e i tasti sinistra/destra per regolare il livello dei diffusori durante la riproduzione della sorgente.

NOTA: se si usa un misuratore SPL portatile con del materiale sorgente esterno, come un disco di prova o una selezione audio, riproduzione e regolare il controlo del volume principale dell'AVR finché il misuratore non indica 75 dB. Quindi regolare i singoli livelli dei diffusori.

Output Reset (Azzeramento uscita): per azzerare tutti i livelli sui valori predefiniti di fabbrica di 0dB, scorrere fino a这一点 riga e premere il tasto OK.

Una volta terminato di regolare i livelli dei diffusori, registre le impostazioni nella Tabella A3 dell'Appendice. Poi, premere il tasto Back/Exit (Indietro/Esci).

Note sull'impostazione del volume dei diffusori negli impianti home theater:

anche se l'impostazione dei livelli di volume dei singoli diffusori dell'impiano dipende dal proprio gusto personale, ecco alcuni accorgimenti che possono risultare utili:

• Per i film e i programmi musicali-video, l'obiettivo principale è create un Campo sonoro coinvolgente e realistico, che attira l'ascoltatore dentro al film o al programma musicale senza distagliere l'attenzione dall'azione sullo schermo.
• Per le registrazione musicali multicanale, alcuni produttori musicali creeranno un Campo sonoro che darà l'impressione di essere correndati dall'orchestra, nelle和其他 vorranno dare la sensazione di averla di fronte, con un'ambientazione più raffinata nei diffusori surround (la stessa sensazione che si prova in un auditorium).
• Nelle colonne sonore dei film a 5.1 canali e 7.1 canali, i diffusori surround non hanno lo scopo di riproduire audio con il volume elevato o essere attivi come i diffusori anteriors. Se si regolano i diffusori surround come i diffusori anteriors, il dialogo potrebbe risultare molto comprensibile e alcuni effetti audio risulteranno troppo alto producendo una sensazione molto realistica.

Note sull'impostazione del volume del subwoofer:

• a volte, l'impostazione di volume del subwoofer che risultata ideale per la musica, è inceve eccessiva per i film, nelle l'impostazione adatta per i film è troppo Bassa per la musica. Quando si regola il volume del subwoofer, si consiglia di provare ad ascoltare musica e a guardare film con un forte contento di bassi e cercare di trovare una via di mezzo per il volume adatta per entrambi.
• Se il volume del subwoofer sembra sempre troppo elevato, è consigliabile spostarlo in una posizione differente. Il posizionamento del subwoofer in un angolo tends ad augmentare l'uscita dei bassi; se inceve lo si posizzona lontano dalle pareti o dagli angoli tends a diminuirla.

Solo AVR 1710S/AVR 171S: Ascolto in Zona 2

Con l'impiano multizona in uso, è possible apprezze un'interessante presentazione home theater a 5.1 canali nell'area di ascolto principale, nelle other ascoltano una sorgente completeness diversa in un'altra stanza. Per le informazioni sull'installazione, consultare la sezione Installazione di un impianto multizona a pagina 19.

L'impiano multizona dell'AVR si configura e attiva dal menu su schermo Zone 2 (Zona 2). Premere il tasto OSD/Menu e navigare forn alla riga Zone 2 (Zona 2). Premere il tasto OK per uscire dal menu Zone 2 (Zona 2).

Status (Stato): esta riga consente di attivare o disattivare la Zona 2.

Source (Sorgente): esta riga consente di selezionale l'ingresso della sorgente per la Zona 2. Si più selezionale una sorgente diversa da quella attualmente in funzione nell'area di ascolto principale. Tuttavia, se è stata selezionata la stessa sorgente sua per l'area di ascolto principale sia per la Zona 2, gli ascollatori in entramble le aree udranno gli stessi contentuti.

Per la Zona 2 sono disponibili solo sorgenti audio analogiche. Per ascoltare dispositivi digitali come unlettore CD in Zona 2, procedere come segue:

1. Oltre a realizzare una connessione audio digitale, collegare le uscite audio analogiche del dispositivo sorgente all'AVR. Annotare nella Tabella A5 a pagina 39 per registrar quale gruppo di ingressi analogi ci è stato usato.
2. Usare il pulsante Audio Input (Ingresso audio) del pannello anterio dell'AVR per selezione l'ingresso audio analogico (lasciare l'impostazione Audio per il dispositivo sorgente nel menu Source Setup (Configurazione della sorgente) impostato sull'ingresso digitale).

Note sull'ascolto in Zona 2:

• Sebbene sua possibile ascoltare un iPod o USB come sorgente in Zona 2, non è possible iniziare la riproduzione iPod o USB dall'interno della Zona 2. Occorre inizialmente selezionare l' iPod o USB come sorgente nella Zona 1 e iniziare la riproduzione di un brano o una playlist da li. Poi, è possible selezionare iPod come la sorgente Zona 2 e controllare la riproduzione dall'interno della Zona 2anche se si cambia la Zona 1 a una sorgente diversa.
• Puo essere attiva solo una per volta delle sorgenti interne dell'AVR (iPod, USB, vTuner, Network, AirPlay, DLNA DMR) in entrambé le zone. Ad esempio, se si ascolta vTuner come sorgente in Zona 1 e si passà alla sorgente Zona 2 a USB, si passera la sorgente in Zona 1 a USB (e viceversa). Per ascoltare contemporaneamente sorgenti diverse in Zona 1 e Zona 2, agli una sorgente devè essere una delle sorgenti esterne configurabili dell'AVR (Cable/Sat, Disc, STB o TV) collegata agli ingressi audio analogici dell'AVR, o una delle sorgenti radio terrestri dell'AVR (FM o AM).

Volume: evidenziare questa riga e usare i tasti destra/sinistra per controllare il volume in Zona 2.

Assigned AMP (Amplificatore assegnato): esta riga consente di assegnare i canali dell'amplificatore assegnato alla "Zone 2" (Zona 2) per il funzionamento multizona (consultare la sezioneNumero di diffusori a pagna 31). Quando esta riga è impostata su Zone 2 (Zona 2), è possibile configurare la stanza di ascolto principale solo per un massimo di 5.1 canali.

Per usare il telecomando per controllare il suono in Zona 2, premere il tasto Zone 2 (Zona 2) del telecomando. I tasti Volume, Mute (Silenzia) e Source select (Sezione della sorgente) controlleranno il suono in Zona 2 e il tasto Zone 2 (Zona 2) si accendera a agli pressione di un tasto per segnalare che il telecomando è in modalità di controllo Zona 2. Premere nuovamente il tasto Zone 2 (Zona 2) per riportare il telecomando alla modalità di controllo dell'area di ascolto principale.

Impostazioni dell'impiano

Il menu System Settings (Impostazioni dell'impiano) dell'AVR consente di personalizzare il funzionamento dell'AVR. Premere il tasting OSD/Menu e navigare fino alla riga System (Impiano). Premere il tasting OK per visualizzare il menu System Settings (Impostazioni dell'impiano).

Panel Timeout (Timeout del pannello): esta impostazione consente di impostare il display del pannello anteriore dell'AVR perché si spenga automaticamente dopo essere rimasto accesso per un tempo predefinito (3 - 10 secondi) agli volta che si usa un dato. Impostarlo su "Off" (Spento) per far rianere il display accesso di continuo.

Auto Power Off (Spegnimento automatico): esta impostazione consente di impostare l'AVR perché passi automaticamente alla modalità Off (Spento) dopo essere stata in modalità Sleep (Sospensione) per un tempo prestabilità (1 - 8 ore). Per maggiori informazioni, consulhare la sezione Indicatore di alimentazione/tasto di accensione, a pagina 4. Inoltre, consente all'AVR di passare automaticamente alla modalità Sleep (Sospensione) dello èsere rimasto accesso per un periodo di tempo prestabilità. Notare che in questo modo non passera alla modalità Sleep (Sospensione) se la sorgente attiva ha uno dei connettori audio digitali selezionati come ingresso audio. Per maggiori informazioni consulhare la sezione Configurazione della sorgente, a pagina 23.

Menu Timeout: esta impostazione consente di impostare la quantità di tempo (20 - 50 secondi) durante la quale una schermata menu restera attiva après l'ultima regolazione. Impostarla su "Off" (Spento) perché i menu restino attivi di continuo fino alla pressione del tasto OSD/Menu.

Status Message (Messaggio di stato): quando si accende l'AVR, si regola il volume, si cambia la sorgente o si rileva un Cambiamento nel segnale di ingresso, sullo schermo del TV comparirà un messaggio di stato. Selezionare per quanto tempo il messaggio resta visible, da 2 a 10 secondi, con un valore predefinito di 3 secondi. Selezionare "Off" (Spento) se non si desidera videere i messaggi di stato sullo schermo del TV (compariranno sul display del pannello anteriore dell'AVR).

Volume Default (Volume predefinito) e Default Volume Setting (Impostazione del volume predefinito): Queste due impostazioni vengono utilizzate insieme per programmare il livello di volume quando si accende l'AVR. Impostare il volume di default su On (Acceso), quindi impostare Default Volume Setting (Impostazione del volume predefinito) sull'intensità desiderata. Quando Volume Default (Volume predefinito) è su Off (Spento), il volume di accensione dell'AVR corrisponde all'intensità dell'ultimo ascolto.

HDMI Audio to TV (Audio HDMI al TV): esta impostazione determina se i segnali audio HDMI passano atraverso il connettore di uscita del monitor HDMI al display video. Durante il normale funzionamento, lasciare esta impostazione su Off (Spento), dal momento che l'audio verrà riprodotto atraverso l'AVR. Per useare solo il TV, sulla impianto home theater, impostare su On (Acceso).

HDMI Link (Collegamento HDMI): esta impostazione consente di effettuire la communicatesione delle informazioni di controlledra i dispositivi HDMI presenti nell'impianto. Impostando su On (Acceso) è possible controllare la communicatesione tra i dispositivi HDMI; impostando su Off (Spento) viene impedita la communicatesione di controllo.

Software Update (Aggiornamento software): se viene rilasciato un aggiornamento del software dell'AVR, le istruzioni di installatione saranno disponibili nella sezione di supporto del prodotto del site o presso l'Assistenza clienti Harman Kardon. In tale occasione, sare sufficiente usare quello sottomenu per installare l'aggiornamento del software.

IMPORTANTE: durante l'aggiornamento software, non spegnere l'AVR o utilizzarne i comandi. In caso contrario, l'AVR potrebbe subire dei danni permanenti.

Sleep Timer (Timer sospensione)

Il timer sospensione consente di impostare l'AVR per una riproduzione di fino a 90 minuti, trascorsi i quali si spegne automaticamente.

Premere il tasting Sleep (Sospensione) sul telecomando e comparirà il tempo che manca allo spesignimento. Ad agli pressione ulteriore del tasting Sospensione, aumento il tempo di riproduzione di 10 minuti, fino a un massimo di 90 minuti. L'impostazione SLEEP OFF (Disattivazione della sospensione) disabilita il timer di sospensione.

Una volta impostato il timer di suspensione, il display del pannello anteriore si oscurerà automaticamente dimezzando la luminosità.

Premendo il tasting Sleep (Sospensione) dopo aver impostato il timer, viene visualizzato il tempo rimanente. Premere ancora il tasting Sleep (Sospensione) per modificare il tempo di riproduzione.

Prima di passare in modalità Sleep (Sospensione), il display del pannello anteriore eseguirà il conto alla rovescia nei 10 secondi finali. Se si preme un tasto qualsiasi durante tale conto alla rovescia si annulla il processo e si disabilità il timer di sospensione.

Azzeramento del processore

Se l'AVR presenta un comportamento strano après un picco di corrente, scollegare il cavo di alimentazione CA per almeno 3 minuti. Inserire nuovamente il cavo e accendere l'AVR. Se esta procedura non consente di risolverre il problema, azzerare il processore AVR come descritto di seguito.

NOTA: l'azzeramento del processore cancellerà tutte le configurazioni, comprese le impostazioni del diffusore e dei livelliosi come le preimpostazioni del sintonizzatore. Dopo un azzeramento, reinserire tutte le impostazioni necessarie annotare nei fogli di calcolo disponibili nell'Appendice.

Per azzerare il processore dell'AVR:

1. Premere il tasto di accensione sul pannello anteriore per altre tre secondi per spegnere l'AVR (il LED dell'alimentazione émetterà una luce di colore ambra).
2. Tenere premuto per almeno 5 secondi il tasting Surround Mode Category (Categoria modalità Surround) del pannello anteriore fino a quando nel display del pannello anteriore non viene visualizzato RESET (Azzera).

NOTA: dopo aver realizzato un azzeramento del processore, attendere almeno 1 minuto prima di premere qualiasi tasto di selezione della sorgente.

Se I'AVR non funziona correttamente dopo l'azzeramento del processore, contattare un centro di assistenza Harman Kardon autorizzato per ricevere supporto. Per individuare un centro di assistenza autorizzato, visitare il site web www.harmankardon.com.

Sintomo
Causa
Risoluzione

L'unità non funzione	• Alimentazione CA assente	• Assicurarsi che il cavo di alimentazione sia inserito in una presa a muro CA • Verificare se la presa CA è controllata da un interruttorre
Il display nel pannello anteriore si accende, ma non viene riprodotto alcun audio o immagine	• Connessione di ingresso intermittente • è attenuata la funzione di Silenziamento • IlCONTROL del volume è completamente abbassato	• Fissare tutte le connessioni di ingresso e del diffusore • Premere il tasto Mute (Silenziamento) • Alzare ilCONTROL del volume
Nessun suono da alcuni dei diffusori	• L'amplificatore è in modalità di protezione a causa di un probabile corto circuito • L'amplificatore è in modalità di protezione a causa di problemi interni	• Controllare tutti i fili dei diffusori e le connessioni dell'AVR per verificare se i cavi sono stati collegati in modo errato • Contattare il centro assistenza Harman Kardon locale
I diffusori centrali o surround non emettono alcun audio	• La modalità surround non è corretta • Il materiale del programma è monofonico • La configurazione del diffusore non è corretta • Il materiale del programma è stereo	• Selezionare una modalità surround diversa da quella steroe • I programmi monofonici non contengono informazioni surround • Verificare la configurazione dei diffusori nel menu di impostazione • Il decoder surround potrebbe non create le informazioni del canale centrale o surround da programmi non codificati
L'unità non risponde ai comandi del telecomando	• Le batterie del telecomando sono quasi scariche • Il sensore del telecomando è offuscato	• Cambiare le batterie del telecomando • Assicurarsi che il sensore remoto dell'AVR sia in grado di vedere fisicamente il telecomando
Brusio intermittente nel sintonizzatore	• Interferenza locale	• Spostare l'AVR o l'antenna lontano dal computer, da lui fluorescenti, motori o altri elettrodomestici
(Solo AVR 1710S/AVR 171S): Impossibile accederate alle impostazioni dei diffusori posteriori surround, e il tono di prova non viene riprodottoattraverso i diffusori posteriori surround	• è stato selezionato il funzionamento multizonai/i canali dell'amplificatore assegnato sono stati assegnati alla Zona 2	• Usare il menu di configurazione dei diffusori per riassagnare l'amplificatore assegnato ai canali sinistro e destro posteriori surround
Impossibile attivare la modalità di programmazione del telecomando	• Il tasto di selezione della sorgente non è stato tenuto premuto per almeno 3 secondi	• Assicurarsi di premere per almeno 3 secondi il tasto di selezione della sorgente
I tasti del telecomando si accendono, ma l'AVR non risponde	• Il telecomando è in modalità Zona 2	• Premere il tasto Zone 2 (Zona 2) (il tasto non si accenderà quando il telecomando è in modalità di controllo Zona 1).
Impossibile stabilire la connessione di rete	• La programmazione della rete AVR richiede il riavvio	• Far compiere un ciclo all'AVR in modalità Off (Spento), poi riaccenderlo

Ulteriori informazioni su possibili difficoltà di risoluzione dei problemi e su problematiche corralt al'installazione dell'AVR sono disponibili nelle "Domande Frequent", nella sezione relativa la supporto del prodotto sul site web: www.harmankardon.com

Specifiche

Sezione audio

Potenza stereo:	AVR 1710S/AVR 171S: 100 W per canale, due canali a 6/8 ohms, 1kHz, <0,9% THD
	AVR 1610S/AVR 161S: 85 W per canale, due canali a 6/8 ohms, 1kHz, <0,9% THD
Alimentazione multicanale:	AVR 1710S/AVR 171S: 100 W per canale, due canali a 6/8 ohms, 1kHz, <0,9% THD
	AVR 1610S/AVR 161S: 85 W per canale, due canali a 6/8 ohms, 1kHz, <0,9%THD
Impedenza/sensibilità in ingresso:	250 mV/27 k ohm
Rapporto segnale-rumore (IHF-A):	100 dB
Separazione del canale adiacente alsystema surround:	Dolby Pro Logic/DPLII: 40 dB
	Dolby Digital: 55 dB
	DTS: 55 dB
Risposta in frequenza: (a 1 W):	10 Hz – 130 kHz (+0 dB/-3 dB)
Capacità currente immediata elevata(HCC):	±40 amp (AVR 1710S/AVR 171S); ±29 amp (AVR 1610S/AVR 161S)
Distorsione di intermodulazionetransitoria (TIM):	Non misurabile
Tensione differenziale d'ingresso:	40 V/μsec

Sezione sintonizzatore FM

Gamma di frequenza:	87,5 - 108,0 MHz
Sensibilità utilizzabile IHF:	1,3 μV/13,2 dBf
Rapporto segnale-rumore (mono/stereo):	70 dB/68 dB
Distorsione (mono/stereo):	0.2%/0.3%
Separazione stereo:	40 dB a 1 kHz
Selettività (±400 kHz):	70 dB
Reiezione d'imagine:	80 dB
Reiezione IF:	80 dB

Sezione amplificatore AM

Gamma di frequenza:	520 – 1710kHz (AVR 1710S/AVR 1610S)
	522 – 1620kHz (AVR 170/AVR 160)
Rapporto segnale-rumore:	38 dB
Sensibilità utilizzabile (loop):	500 μV
Distorsione (1 kHz, 50% mod):	1.0%
Selettività (± 10 kHz):	30 dB

Sezione Bluetooth

Gamma di frequenza:	2402MHz - 2480MHz
Potenza trasmettitore:	0-4 dBm
Modulazione:	GFSK, π/4-DQPSK, 8-DPSK
Funzioni:	Riproroduzione audio in streaming, supporta Bluetooth 3.0, A2DP v1.2, AVRCP v1.4

Sezione video

Formato televisione:	NTSC (AVR 1710S/AVR 1610S); PAL (AVR 171S/AVR 161S)
Livello/impedenza in ingresso:	1 Vp-p/75 ohm
Livello/impedenza in uscita:	1 Vp-p/75 ohm
Risposta frequenza video (video composito):	10 Hz - 8 MHz (-3 dB)
HDMI:	HDMI 1.4 con bypass 4k x 2k

Specifiche generali

Requisiti di alimentazione:	120V AC/60Hz (AVR 1710S/AVR 1610S); 220V – 240V AC/50Hz – 60Hz (AVR 171S/ AVR 161S)
Consumo energetico:	<0,5W (standby); 510 W massimo (AVR 1710S/AVR 171S); 450W massimo (AVR 1610S/AVR 161S)
Dimensioni (L x A x P):	17-5/16" x 4-3/4" x 11-3/16" (440 mm x 121 mm x 300 mm)
Peso	(AVR 1710S/AVR 171S): 11 libbre (5,1 kg) (AVR 1610S/AVR 161S): 10 libbre (4,6 kg)

La misurazione della profondità include manopole, tasti e connessioni terminali. La misurazione dell'altezza include piedini e telao.

Appendice - Impostazioni predefinite, fogli di calcolo, codici dei prodotti remoti

Tabella A1 - Concessioni consiglate per il componente sorgente

Tipo di dispositivo	Sorgente AVR	Connessione audio digitale	Connessione audio analogica	Connessioni video
Roku Streaming Stick o altri dispositivo portatile; dispositivo che supporta HDMI	MHL (AVR 1710S/AVR 171S/AVR 1610S/AVR 161S)	HDMI 1/MHL	Analogica 1 o 2	HDMI 1/MHL
DVD Audio/Video, SACD,Blu-ray Disc,lettore HD-DVD	Disc (Disco)	HDMI 2	Analogica 1 o 2	HDMI 2
TV via cavo, TV satellitare, HDTV o altre dispositivo in grado di riproduire programmi teilevisi	Cable/Sat	HDMI 3	Analogica 1 o 2	HDMI 3
DVR o decoder	STB	HDMI 4	Analogica 1 o 2	HDMI 4
Console per videogiochi	Game (Gioco)	HDMI 5	Analogica 1 o 2	HDMI 5
Qualiasi dispositivo audio o video, ad es.,lettore CD, videocamera, piatra di registrazione	Aux	Cossiale oppure Ottica	Analogica 1 o 2	Video composito 1 o 2 (non si usa per dispositivi di solo audio)
Qualiasi dispositivo di riproduzione di solo audio (ad es.,lettore CD, piatra di registrazione)	Audio	Cossiale oppure Ottica	Analogica 1 o 2	Nessuna
iPod, iPhone, iPad o penetta di memoria USB	iPod/USB	USB	N/A	N/A

Tabella A2 - Impostazioni di default di diffusori/Canali

	Impostazioni predefinite	Impostazioni dell'utente Posizione 1	Impostazioni dell'utente Posizione 2
Diffusori sinistro/destro frontale	Acceso
Diffusore centrale	Acceso
Diffusori sinistro/destro surround	Acceso
Diffusori posteriori surround sinistro/destro (solo AVR 1710S/AVR 171S)	Spento
Subwoofer	Acceso
Frequenza di crossover diffusori sinistro/destro frontali	100 Hz
Frequenza di crossover diffusore centrale	100 Hz
Frequenza di crossover diffusori sinistro/destro surround	100 Hz
Frequenza di crossover diffusori posteriore surround sinistro/ destro o frontali sinistro/destro (solo AVR 1710S/AVR 171S)	100 Hz
Modalità Subwoofer (se i diffusori frontali sono impostati su Large)	L/R + LFE
Livello sinistro frontale	0 dB
Livello centrale	0 dB
Livello destro frontale	0 dB
Livello destro surround	0 dB
Livello destro alto destro/sinistro posteriore surround (solo AVR 1710S/AVR 171S)	0 dB
Livello sinistro alto sinistro/sinistro posteriore surround (solo AVR 1710S/AVR 171S)	0 dB
Livello sinistro surround	0 dB
Livello del subwoofer	0 dB

Tabella A3 - Valori predefiniti di impostazione del ritardo

Posizione diffusori	Distanza dal diffusore alla posizione di ascolto	Impostazioni del ritardo dell'utente Posizione 1	Impostazioni del ritardo dell'utente Posizione 2
Sinistro anteriore	3 metri (10 piedi)
Centrale	3 metri (10 piedi)
Destro anteriore	3 metri (10 piedi)
Destro surround	3 metri (10 piedi)
Sinistro surround	3 metri (10 piedi)
Destro alto destro/sinistro posteriore surround	3 metri (10 piedi)
Sinistro alto sinistro/sinistro posteriore surround	3 metri (10 piedi)
Subwoofer	3 metri (10 piedi)

Tabella A4 - Impostazioni sorgente

Cable/ Sat

Disc (Disco)

MHL

Radio

TV

iPod/USB

Rete/ vTuner

Game (Gioco)

AUX

STB

Audio

Bluetooth

Dispositivo connesso

USB

N/A

Surround Mode (Modalità surround)

Ingresso video

N/A

N/A

N/A

N/A

N/A

Ingresso audio

Radio

HDMI ARC

USB

Network (Rete)

Bluetooth

Modalità notturna

N/A

N/A

N/A

N/A

Regolazione della sincronizzazione labiale

N/A

N/A

N/A

N/A

Cambia nome

N/A

N/A

N/A

N/A

N/A

Ingresso Zone 2 (Zona 2)

N/A

N/A

N/A

N/A

Bassi

Alti

Tabella A5 - Impostazioni HARMAN NSP

	Impostazioni predefinite	Impostazioni personalizzate
Stage Width (Larghezza dello stadio)	45
Stage Depth (Profondità dello stadio)	30

Tabella A6 - Impostazioni Dolby Pro Logic II Music

Impostazioni predefinite		Impostazioni personalizzate
Larghezza centrale	3
Dimensione	0
Panorama	Off (Spento)

Tabella A7 - Codici del telecomando

Ingresso sorgente	Tipodi di dispositivo (se modificato)	Marca del prodotto e numero di codice
Cable/Sat
Disc (Disco)
TV
Game (Gioco)
AUX

Tabella A8 - Impostazioni di sistema

Funzionalità	Predefinito	Impostazioni personalizzate
Panel Timeout (Timeout del pannello)	Off (Spento)
Auto Power Off (Spegimento automatico)	8 ore
Menu Timeout (Timeout del menu):	20 secondi
Status Message (Messaggio di stato)	5 secondi
Volume Default (Valore predefinito del volume)	Off (Spento)
Default Volume Setting (Impostazione del volume predefinito)	-25 dB
Audio HDMI al TV	Off (Spento)
HDMI Link (Collegamento HDMI)	Off (Spento)

Tabella A9 - Impostazioni della Zona 2

Ingresso sorgente	Predefinito	Impostazioni personalizzate
Stato	Off (Spento)
Sorgente	FM
Volume	-25 dB
Amplificatore assegnato	Surround posteriore

Tabella A10 - Modalità surround

Surround Mode (Modalità surround)	Descrizione	Flusso in bit o segnale in ingresso
Dolby Digital	Fornisce fino a cinque canali audio principali separati e un canale LFE (low-frequency effects, effetti a Bassa frequence) dedicato.	• Dolby Digital 1/0/.0 o .1, 2/0/.0 o .1, 3/0/.0 o .1, 2/1/.0 o .1, 2/2/.0 o .1, 3/2/.0 o .1 • Dolby Digital EX (riprodotto come 5.1) • Dolby Digital Plus decodificato e trasferito tramite una connessione coassiale od ottica
Dolby Digital EX	Espansione del Dolby Digital 5.1 cheaggiunge un canale posteriori surround riproducibileattraverso uno o due diffusori posteriori surround. Può essere selezionato manually quando si rileva uno streaming non EX Dolby Digital.	• Dolby Digital EX • Dolby Digital 2/2/.0 o .1, 3/2/.0 o .1
Dolby Digital Plus	Versione migliorata del Dolby Digital e codificata in modo più efficente, Dolby Digital Plus è in grado di supportare canali discreti aggintivi e lo streaming audio da Internet, offrendo una qualità migliorata dell'audio. Il materiale sorgente può essere trasmessotramite una connessione HDMI oppure decodificato come Dolby Digital o PCM e tramessotramite l'audio digitale coassiale o ottico.	• Dolby Digital Plus tramite connessione HDMI (il dispositivo sorgente codificata il segnale sul Dolby Digital, quando viene utilizzata una connessione coassiale o ottica)
Dolby TrueHD	Dolby TrueHD è un'espansione dell'audio MLP Lossless™lo stesse formato utilizzato nel formato dei dischi DVD-Audio. Dolby TrueHD presenta ulteriori funzioni rispetto al Dolby Digital (ad esempio le impostazioni della modalità notte), riproducedo un audio completenesse privo di perdite di qualità analogaa una registrazione effettuata in studio.	• Blu-ray Disc o HD-DVD codificato con Dolby TrueHD, tramesso tramite HDMI
Dolby Digital Stereo	Fornisce un downmix a due canali dei materiali Dolby Digital.	• Dolby Digital 1/0/.0 o .1, 2/0/.0 o .1, 3/0/.0 o .1, 2/1/.0 o .1, 2/2/.0 o .1, 3/2/.0 o .1 • Dolby Digital EX
Gruppo modalità Dolby Pro Logic II	Decoder analogico che deriva cinque canali audio principali discreti a gamma completa da sorgenti analogiche a due canali o codificate con audio surround a matrice. Sono disponibili quattro varianti.	Vedere di seguito
Dolby Pro Logic II Movie	Variante di Dolby Pro Logic II, è ottimizzato per i film e i programmi televisi.	• Dolby Digital 2.0 o 2.1 • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic II Music	Variante di Dolby Pro Logic II, è ottimizzato per repertori musicali. Consente la presentazione del Campo audio in tre dimensioni: • larghezza centrale (consente di regolare la larghezza dello spazio audio vocale) • dimensione (consente di regolare la profundità dello spazio audio) • panorama (consente di regolare l'effetto surround avolgente)	• Dolby Digital 2.0 o 2.1 • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic	Variante delsystema Dolby Pro Logic II, aumento l'utilizzo dei canali surround e del subwoofer per fornire un'esperienza di gioco video notevolmente avvolgente.	• Dolby Digital 2.0 o 2.1 • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic II Game	Versione originale Dolby Pro Logic, genera un segnale mono contente le informazioni inferiori ai 7 kHz per i canali surround.	• Dolby Digital 2.0 o 2.1 • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic II Mode Group (solo AVR 1710S/AVR 171S)	Espansione del Dolby Pro Logic, cheaggiunge un canale posteriori surround riproducibileattraverso uno o due diffusori posteriori surround. Le modalità Dolby Pro Logic Ix possono essere selezione non solo con i bitstream Dolby Digital, ma grazie al postprocessor dell'AVR, è possible usare sono con alcuni bitstream DTS per aggungere un canale posteriori surround alle modalità 5.1.	Vedere di seguito

Tabella A10 - Modalità surround (continua)

Surround Mode (Modalità surround)	Descrizione	Flusso in bit o segnale in ingresso
Dolby Pro Logic Ilx Music (solo AVR 1710S/AVR 171S)	Questa modalità è simile al Dolby Pro Logic II Movie, con l'aggiunta di un canale posteriore surround.	• Dolby Digital 2/0/.0 o .1, 2/2/.0 o .1, 3/2/.0 o .1, EX • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic Ilx Music (solo AVR 1710S/AVR 171S)	Questa modalità è simile al Dolby Pro Logic II Music, incluso la disponibilità delle regolazioni della larghezza centrale, dimensione e panorama. Dolby Pro Logic Ilx Music aggiunge un canale posteriore surround.	• Dolby Digital 2/0/.0 o .1, 2/2/.0 o .1, 3/2/.0 o .1, EX • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic Ilx Game (solo AVR 1710S/AVR 171S)	Questa modalità è simile al Dolby Pro Logic II Game, con il vantage dell'aggiunta di un canale posteriore surround.	• Dolby Digital 2/0/.0 o .1 • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz o 48 kHz)
Dolby Pro Logic Ilz (solo AVR 1710S/AVR 171S)	Espansione del Dolby Pro Logic II che aggiunge canali alli sinistro e destro riprodottiattraverso due diffusori alli frontali montati sopra e all'esterno dei diffusori frontalisinistro e destro.	• Dolby Digital 2/0/.0 o .1, 2/2/.0 o .1, 3/2/.0 o .1, EX • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Diffusore virtuale	Simula 5.1 canali quando sono presenti solo due diffusori o si desidera un Campo acustico più avvolgente.	• Dolby Digital • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz o 48 kHz)
DTS Digital	Utilizzato un tipo di codifica/decodifica diverso da Dolby Digital, DTS Digital consente di ottenere fino a cinque canali discreti, più un canale LFE.	• DTS 1/0/.0 o .1, 2/0/.0 o .1, 3/0/.0 o .1, 3/1/.0 o .1, 2/2/.0 o .1, 3/2/.0 o .1 • DTS-ES Matrix (riprodotto come 5.1) • DTS-ES Discrete (riprodotto come 5.1)
DTS-HD	DTS-HD è un nuovo formato audio ad alta definizione che completa il video ad alla definizione fornito dai Blu-ray Disc e dai dischi HD-DVD. Viene trasmesso utilizzato un core DTS con estensioni ad alta risoluzione. Anche quando si desidera solo l'audio surround DTS 5.1 (o è disponibile, se l'impianto multizona è in uso), la capacité più elevata dei dischi ad alta risoluzione serve i DTS a una velocità in bit doppi rispetto a quella utilizzata sui dischi DVD-Video.	• Blu-ray Disc o dischi HD-DVD codificati con modalità DTS-HD, riprodotti tramite connessione HDMI
DTS-HD Master Audio	La Tecnologia DTS-HD Master Audio offerte coproduzioni "bit per bit" delle registrazionida Sala di incisione in un massimo di 7.1 canali per prestazioni incredibiliamente accurate.	• Blu-ray Disc o dischi HD-DVD codificati con Tecnologia DTS-HD Master Audio, riprodotti tramite connessione HDMI
DTS-ES Matrix	DTS Extended Surround aggiunge un unico canale posteriori surround al sono surround digitale DTS 5.1. La versione Matrix include le informazioni sul canale posteriori surround "a matrice" nei canali surround (laterali) sinistro e destro per la compatibilità con gli impianti a 5.1 canali.	• DTS-ES Matrix
DTS-ES Discrete	DTS-ES Discrete è un'altra modalità surround estesa che aggiunge un canale posteriori surround, maqueste informazioni sono codificate in modo discreto sul disco e non derivate dalle informazioni contenate nei canali surround.	• DTS-ES Discrete
DTS Stereo	Fornisce un downmix a due canali dei materiali digitali DTS o una presentation surround con codifica a matrice.	• DTS 1/0/.0 o .1, 2/0/.0 o .1, 3/0/.0 o .1, 3/1/.0 o .1, 2/2/.0 o .1, 3/2/.0 o .1 • DTS 96/24 • DTS-ES Matrix • DTS-ES Discrete

Tabella A10 - Modalità surround (continua)

Surround Mode (Modalità surround)	Descrizione	Flusso in bit o segnale in ingresso
DTS Neo:6 Mode Group	L'elaborazione analogica DTS Neo:6 è disponibile con segnali DTS e DTS 96/24 e segnali analogici a due canali o PCM per creare una presentazione a 3, 5 o 6 canali.	Vedere di seguito
DTS Neo:6 Cinema	A seconda del numero dei diffusori dell'impianto, selezionare le modalità a 3, 5 o 6 canali, avanzato per i filmati o le presentazioni video.	• DTS 2/2/.0 o .1, 3/2/.0 o .1 • DTS 96/24 • Analogico (due canali) • PCM (32 kHz, 44,1 kHz o 48 kHz)
DTS Neo:6 Music	Disponibile solo nelle modalità a 5 e 6 canali, crea una presentazione surround idonea alle registrazioni musicali.	• DTS 2/2/.0 o .1, 3/2/.0 o .1 • DTS 96/24 • Analogico (due canali) • PCM (32 kHz, 44,1 kHz o 48 kHz)
HARMAN NSP	technologia proprietaria HARMAN, NSP usa elaborazione digitale sofisticata per offrir un'esperienza di ascolto tridimensionale dal suono naturale da sorgenti stereo a 2 canali convenzionali come CD e trasmissioni stereo. Sebbene conservi il timbro e il bilancimento spaziali originali della registrazione, HARMAN NSP create uno spazio di ascolto simulato che si regola automaticamente per adeguarsi al tipo di programma che si sta ascoltando. Sono disponibili regolazioni per la dimensione dello spazio simulato e per il livello con cui NSP lo regola perché si adatti al materiale del programma.	• Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
5-Channel Stereo	Questa funzione è utile per le feste; le informazioni del canale sinistro e destro vengono riprodotte mediante i diffusori anteriors e surround su ciascun lato,CTL me il diffusore centrale riproduce un mix monofonico globale.	• Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
7-Channel Stereo (solo AVR 1710S/AVR 171S)	Espande la presentazione stereo a 5 canali per includere i canali posteriori surround.	• Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
2-Channel Stereo	Disattiva tutta l'elaborazione surround e riproduce un segnale a due canali puro o il downmix di un segnale multicanale. Il segnaleiene digitalizzato e vengono applicate le impostazioni di gestione dei bassi, che lo rendono adeguato nei casi in cui si utilizza un subwoofer.	• Analogico (due canali; downmix DSP disponibile per il multicanale) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)

Quando si usa l'elenco delle funzioni della Tabella A11, consultare i tasti numerati.

Tabella A11 - Elenco delle funzioni del telecomando

N.	Nome del tasting	AVR	Radio		NETWORK/vTUNER	Blu-ray/DVD	Media Server DMC1000	TV	iPod/USB
			FM	AM
01	Accensione dell'A'VR	Accensione dell'A'VR	Accensione dell'A'VR	Accensione dell'A'VR	Accensione dell'A'VR	Accensione dell'A'VR	Accensione dell'A'VR	Accensione dell'A'VR	Accensione dell'A'VR
02	Spegimento dell'A'VR	Spegimento dell'A'VR	Spegimento dell'A'VR	Spegimento dell'A'VR	Spegimento dell'A'VR	Spegimento dell'A'VR	Spegimento dell'A'VR	Spegimento dell'A'VR	Spegimento dell'A'VR
03*	Zona 2	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)
04	Silenziamento	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR
05	Cable/Sat	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
06	STB	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
07	TV	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
08	Disco	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
09	MHL	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
10	Aux	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
11	Audio	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
12	Gioco	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
13	AVR	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
14	USB	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
15	Rete	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
16	Radio	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
17	Modalità surround	Modalità surround	Modalità surround	Modalità surround	Modalità surround	Modalità surround	Modalità surround	Modalità surround	Modalità surround
18	OSD/Menu	Menu	Avvia	Menu	Menu	Menu		Menu	Menu
19	Su	Su	Su	Su	Su	Su		Su	Su
20	Sinistra	Sinistra	Sinistra	Sinistra	Sinistra	Sinistra		Sinistra	Sinistra
21	OK	OK	Selezione	Invio	Configurazione	Selezione		Invio	Configurazione
22	Destra	Destra	Destra	Destra	Destra	Destra		Destra	Destra
23	Giù	Giù	Giù	Giù	Giù	Giù		Giù	Giù
24	Indietro/Esci	Bypass	Elimina	Esci/Annulla	Esci	Esci		Annulla	Esci
25	Home	MHL Home
26	1	1	1	1	1	1	1	1	1
27	2	2	2	2	2	2	2	2	2
28	3	3	3	3	3	3	3	3	3
29	4	4	4	4	4	4	4	4	4
30	5	5	5	5	5	5	5	5	5
31	6	6	6	6	6	6	6	6	6
32	7	7	7	7	7	7	7	7	7
33	8	8	8	8	8	8	8	8	8
34	Elimina		Elimina		Elimina	Esci		Elimina	Elimina
35	9	9	9	9	9	9	9	9	9
36	0	0	0	0	0	0	0	0	0
37	Test
38	Volume +	Volume +	Volume +	Volume +	Volume +	Volume +	Volume +	Volume +	Volume +
39	Ritardo
40	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione
41	Canale/Sintonizzato su	Canale su	Scansiona su	Canale su	Pagina su	Canale su	(+10)	Canale su	Pagina su
42	Volume -	Volume -	Volume -	Volume -	Volume -	Volume -	Volume -	Volume -	Volume -
43	Info/Opione	Opioni	Opioni	Opioni	Opioni				Opioni
44	Oscuramento
45	Canale/Sintonizzato più	Canale più	Scansione	Canale più	Pagina più	Canale più	Salta disco	Canale più	Pagina più
46	Scansione preimpostazioni
47	Diretto
48	Memoria	FAV				Ripeti/Live TV
49	RDS
50	Precedente		Lento più	Indietro	Precedente	Miniatura più	Ignora più	Scansione	Precedente
51	Ind.▲		Precedente	Ind.▲	Ind.▲	Ind.▲	Ricerca ind.	Ind.▲	Ind.▲
52	FF ▷▼	FF ▷▼	Avanti	FF ▷▼	FF ▷▼	FF ▷▼	Ricerca av.	FF ▷▼	FF ▷▼
53	Avanti		Lento su	Riproduci	Avanti	Miniatura su	Ignora su	Scansonia su	Avanti
54	Menu superiore
55	Arresta		Arresta	Arresta	Arresta	Arresta	Arresta	Arresta	Arresta
56	Riproduci ▷/Pausa		Riproduci ▷/Pausa	Riproduci ▷/Pausa	Riproduci ▷/Pausa	Riproduci ▷/Pausa	Riproduci ▷/Pausa	Riproduci ▷/Pausa	Riproduci ▷/Pausa
57	Can. prec..			Can. prec.

• Solo AVR 1710S/AVR 171S.

Tabella A11 - Elenco delle funzioni del telecomando - segue

N.	Nome del tasting	Cable/Sat	Gioco	DVR			AUX
				HDTV	PVD	TIVO	CD	VCR
01	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR
02	Spegnimento dell'AVR	Spegnimento dell'AVR	Spegnimento dell'AVR	Spegnimento dell'AVR	Spegnimento dell'AVR	Spegnimento dell'AVR	Spegnimento dell'AVR	Spegnimento dell'AVR
03*	Zona 2	Altermia Zona 2)	Altermia Zona 2)	Altermia Zona 2)	Altermia Zona 2)	Altermia Zona 2)	Altermia Zona 2)	Altermia Zona 2)
04	Silenziamento	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR
05	Cable/Sat	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
06	STB	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
07	TV	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
08	Disco	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
09	MHL	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
10	Aux	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
11	Audio	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
12	Gioco	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
13	AVR	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
14	USB	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
15	Rete	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
16	Radio	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
17	Modality surround	Modality surround	Modality surround	Modality surround	Modality surround	Modality surround	Modality surround	Modality surround
18	OSD/Menu	Menu	Avvia	Menu	Menu	Menu		Menu
19	Su	Su	Su	Su	Su	Su		Su
20	Sinistra	Sinistra	Sinistra	Sinistra	Sinistra	Sinistra		Sinistra
21	OK	OK	Selezione	Invio	Configurazione	Selezione		Invio
22	Destra	Destra	Destra	Destra	Destra	Destra		Destra
23	Giù	Giù	Giù	Giù	Giù	Giù		Giù
24	Indietro/Esci	Bypass	Elimina	Esci/Annulla	Esci	Esci		Annulla
25	Home
26	1	1	1	1	1	1	1	1
27	2	2	2	2	2	2	2	2
28	3	3	3	3	3	3	3	3
29	4	4	4	4	4	4	4	4
30	5	5	5	5	5	5	5	5
31	6	6	6	6	6	6	6	6
32	7	7	7	7	7	7	7	7
33	8	8	8	8	8	8	8	8
34	Elimina		Elimina		Elimina	Esci		Elimina
35	9	9	9	9	9	9	9	9
36	0	0	0	0	0	0	0	0
37	Test
38	Volume +	Volume +	Volume +	Volume +	Volume +	Volume +	Volume +	Volume +
39	Ritardo
40	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione
41	Canale/Sintonizzatore su	Canale su	Scansiona su	Canale su	Pagina su	Canale su	(+10)	Canale su
42	Volume -	Volume -	Volume -	Volume -	Volume -	Volume -	Volume -	Volume -
43	Info/Opzione
44	Oscuramento
45	Canale/Sintonizzatore giù	Canale giù	Scansione	Canale giù	Pagina giù	Canale giù	Salta disco	Canale giù
46	Scansione preimpostazioni
47	Diretto
48	Memoria	FAV				Ripeti/Live TV
49	RDS
50	Precedente		Lento giù	Indietro	Precedente	Miniatura giù	Ignora giù	Scansione
51	Ind. ▲		Precedente	Ind. ▲	Ind. ▲	Ind. ▲	Ricerca ind.	Ind. ▲
52	FF ▲ ▲	FF ▲ ▲	Avanti	FF ▲ ▲	FF ▲ ▲	FF ▲ ▲	Ricerca av.	FF ▲ ▲
53	Avanti		Lento su	Riproduci	Avanti	Miniatura su	Ignora su	Scansiona su
54	Menu superiore
55	Arresta		Arresta	Arresta	Arresta	Arresta	Arresta	Arresta
56	Riproduci ▲/Pausa		Riproduci ▲/Pausa	Riproduci ▲/Pausa	Riproduci ▲/Pausa	Riproduci ▲/Pausa	Riproduci ▲/Pausa	Riproduci ▲/Pausa
57	Can. prec..			Can. prec.

• Solo AVR 1710S/AVR 171S.

Quando si programman o codici per i componenti nel telecomando, consultare le Tabelle da A12 a A22.

Tabella A12 - Codici di prodotto del telecomando: TV

Produttore/marca TV	Codice numerico di configurazione
ADMIRAL	192
ANAM	045 106 109 112 122
AOC	037 122 123 128
AUDIOVOX	012
BLAUPUNKT	084
BROKSONIC	205 206
CITIZEN	045 123 128 132
CONTEC	045
CRAIG	045 157 158 159
CROWN	045 132
CURTIS MATHES	123 128 132
DAEWOO	045 087 102 105 106 108 111 114 116 119 127 128 132
DAYTRON	128 132
DYNATECH	063
DYNEX	014
ELECTROHOME	115 132
EMERSON	045 123 128 132 139 157 158 159 162 205
FUJITSU	041 042
FUNAI	045
FUTURETECH	045
GE	029 087 121 123 128 133 145 159 163
GRUNDIG	193
HALL MARK	128
HARMAN KARDON	201
HITACHI	123 128 132 144 147
HYTEK	016
INKEL	120
JC PENNEY	115 123 128 132 145
JENSEN	019
JVC	079 087 134
KEC	045
KLH	006
KTV	045 123 132 162
LG/GOLDSTAR	002 013 101 110 122 128 132
LLOYTRON	172 173
LODGENET	069
LXI 077	145 148
MAGNAVOX	030 040 123 128 132 145 148
MARANTZ	115 123 148
MEMOREX	069 128
METZ	084
MGA	115 123 128
MITSUBISHI	077 115 123 128 160 167 168
MTC	175 176
NATIONAL	148 177 179 180 181 182
NEC	010 115 121 123 125
OLEVIA	007

Produttore/marca TV	Codice numerico di configurazione
OPTONICA	077
ORION	207 208 209 210 211
PANASONIC	087 148 169
PHILCO	045 115 123 128 132 148
PHILIPS	033 034 035 036 123 128 132 145 148
PIONEER	024 123 128
POLAROID	003 004 005 006 043
PORTLAND	128 132
PROSCAN	133
PROTON	008 059 122 128 132 165
QUASAR	032 087
RADIO SHACK	045 128 132 180 196 197
RCA	021 115 123 128 133 145 161 163
REALISTIC	045 167 196
RUNCO	044 046 152 153
SAMPO	059 123 128
SAMSUNG	020 022 124 128 132 145
SANYO	026 054
SCOTT	045 128 132
SEARS	128 132 145
SHARP	077 128 132
SIEMENS	084
SIGNATURE	069
SONY	028 031 117 130 136 194 212
SOUNDESIGN	045 128
SYLVANIA	025 123 128 145 148
SYMPHONIC	184
TANDY	077
TATUNG	063
TECHNICS	181
TECHWOOD	128
TEKNIKA	045 069 115 123 128 132
TELERENT	069
TERA	156
THOMSON	190 191
TIVO	051 052 e v.di Tabella A22
TMK	128
TOSHIBA	063 129 202
TOTEVISION	132
VIDEO CONCEPTS	160
VIDTECH	128
VIEWSONIC	011 038 039 047
VIZIO	001 002
WARD	069 128 132 148
WESTINGHOUSE	017 018 023
YAMAHA	123 128
YORK	128
ZENITH	069 090

Tabella A13 - Codici di prodotto del telecomando: AUX-HDTV

Produzione/marca TV	Codice numerico di configurazione
APEX	614 616
DISH NETWORK	612
LG	604
MAGNAVOX	607 608 609 610 611
MOTOROLA	605
RCA	601 612
SAMSUNG	603
TATUNG	618
TIVO	V.di Tabella A22
ZENITH	602 606 619

Tabella A14 - Codici di prodotto del telecomando: AUX-VCR

Produttore/Marca VCR	Codice numero di configurazione
AIWA	340
AKAI	348 408 409 426
AUDIO DYNAMICS	318 348
BROKSONIC	410 447
CANON	435 440
CAPEHART	394
CITIZEN	434
CRAIG	345 416
DAEWOO	317 394 404
DAYTRON	394
DBX	318 348
DYNATECH	340
EMERSON	313 340 342 410 412
FISHER	317
FUNAI	340
GE	376 395 424
HARMAN KARDON	302 303 318 349
HITACHI	340 348
JC PENNEY	318 345
JENSEN	348
JVC	318 348 411 432
KENWOOD	320 348
LG/GOLDSTAR	318 407
LLOYD	340
LXI	320 340
MAGNAVOX	340
MARANTZ	318
MEMOREX	317 320 340 352 353 354 376 442
MGA	349
MITSUBISHI	349 431
MULTITECH	340

Produzione/Marka VCR	Codice numerico di configurazione
NAD	439
NATIONAL	440
NEC	318 348
NORDMENDE	348
OPTIMUS	459
ORION	447
PANASONIC	425 450 467 472
PHILCO	340
PHILIPS	340 375
PORTLAND	394
PULSAR	376
QUASAR	301 425
RADIO SHACK	355 434 440 442 458 459
RCA	395 424 425 457 472
REALISTIC	317 320 340 345 459
SAMSUNG	345 351 395 405 409
SANSUI	348 416 447
SANYO	317 320
SCOTT	410 412
SEARS	317 320
SHARP	429 456
SONY	380 429
SOUNDESIGN	340
SYLVANIA	340
SYMPHONIC	340
TANDY	317 340
TEAC	340 348
TEKNIKA	340
THOMAS 340
TIVO V.di Tabella A22
TMK	313
TOSHIBA	412 455
TOTEVISION	345
UNITECH	345
VECTOR RESEARCH	318
VIDEO CONCEPTS	318 340
VIDEOSONIC	345
WARD	340 345 412
YAMAHA	318 340 348
ZENITH	340 350 376 383

Tabella A15 - Codici di prodotto del telecomando: AUX-CD

Produttore/Marca CD	Codice numerico di configurazione
ADCOM	063 069
AIWA	072 111 118 156 170
AKAI	050 177 184
AUDIO TECHNICA	053
AUDIOACCESS	125
AUDIOFILE	211
BSR	044
CALIFORNIA AUDIO	109
CAPETRONIC	070
CARRERA	087
CARVER	136 140 141 143 144 145 185 186
CASIO	117 166
CLARINETTE	166
DENON	187 188 213
EMERSON	052 093 108
FISHER	055 095
FUNAI	126
GE	164
HAITAI	099 214
HARMAN KARDON	001 002 025 054 190
HITACHI	093
INKEL	216
JC PENNEY	098 147
JENSEN	153
JVC	176 195 196
KENWOOD	030 062 078 079 148 151 176 178 181
LG/GOLDSTAR	016 087
LOTTE	108
LUXMAN	077 102
LXI	164
MAGNAVOX	039 113
MARANTZ	058 084 191 192 193
MCINTOSH	194
MCS	080 098
MITSUMI	152
MODULAIRE	166
NAD	013 074 197 198
NAKAMICHI	199 200 201
NEC	069
NIKKO	053 055
ONKYO	037 038 045 046 171 175 202 203
OPTIMUS	065 089 091 092 099 104 212
PANASONIC	075 109 119 158 183 204
PHILIPS	039 138 149 209
PIONEER	071 094 100 112 123 131 161 162 215
PROTON	210
RADIO SHACK	126 166 213

Produttore/Marca CD	Codice numero di configurazione
RCA	024 081 093 150
REALISTIC	058 093 095 104 105 108 164 166
SANSUI	047 081 134 157 172
SANYO	033 082 095
SCOTT	108
SHARP	058 105 114 151 159 167 180 181
SHERWOOD	003 041 058 105 133
SONY	103 115 116 118 132 139 163 205 206 207 208 212 217
SOUNDSTREAM	124
SYMPHONIC	059 110
TAEKWANG	177
TEAC	011 058 085 086 106 107 110 121 137 146 154
THETA DIGITAL	039
TOSHIBA	013 074 097 151 155 173
VECTOR RESEARCH	087
VICTOR	120 130
WARD	095
YAMAHA	019 031 053 061 135 169
YORK	166

Tabella A16 - Codici prodotto del telecomando: DVD

Produzione/Marka DVD	Codice numerico di configurazione
APEX DIGITAL	061
DENON	019 020 051
GE	003 004
HARMAN KARDON	001 002 032
JVC	006
LG/GOLDSTAR	005 010 055 064 066
MAGNAVOX	056
MARANTZ	059
MITSUBISHI	023
NAD	062
ONKYO	009 048
PANASONIC	008 024 030 044
PHILIPS	016 056
PIONEER	018 027 041 065
PROCEED	060
PROSCAN	003 004
RCA	003 004
SAMSUNG	017 053 054
SHARP	028
SONY	011 012 015 043 045
THOMSON	003 004
TOSHIBA	009 058 067
YAMAHA	030 063
ZENITH	005 055 064

Tabella A17 - Codici di prodotto del telecomando: SAT

Produzione/Marka SAT	Codice numerico di configurazione
BIRDVIEW	425
CHANNEL MASTER	320 321 325 361
CHAPARRAL	315 316 451
CITOH	360
DIRECTV	309 310 314
DISH NETWORK	364
DRAKE	313 317 318 413 481
DX ANTENNA	331 352 379 483
ECHOSTAR	364 395 397 452 453 463 477 478 484 485
ELECTRO HOME	392
FUJITSU	324 329 334
GENERAL INSTRUMENT	303 311 323 365 403 454 468 474
HITACHI	304 455
HOUSTON TRACKER	463
HUGHEs	305 306 437 489
JANIEL	366
JERROLD	454 468 484
LEGEND	453
MACOM	317 365 369 370 371
MAGNAVOX	461 473
MEMOREX	453
MITSUBISHI	307
MOTOROLA	312 319
NEXTWAVE	423
NORSAT	373
OPTIMUS	466
PACE	328 487
PANASONIC	353 366 457 469
PANSAT	420
PERSONAL CABLE	418
PHILIPS	375
PICO	407
PRESIDENT	381 404
RCA	301 358 439 458 465 490
REALISTIC	349 480
SAMSUNG	322 326 442
SATELLITE SERVICE CO	335 388
SCIENTIFIC ATLANTA	339 356
SONY	362 405
STAR CHOICE DBS	459
STARCAST	347
SUPER GUIDE	327 423
TELECOM	330 333 390 391 393 409
TOSHIBA	302 426 460 461 462 470
UNIDEN	323 332 348 349 350 351 354 355 381 383 389 403 466 479 480
ZENITH	359 384 385 387 394 419 488

Tabella A18 - Codici di prodotto del telecomando: Gioco

Fabbricante/Marka GIOCO	Codice numerico di configurazione
Microsoft (XBOX, XBOX 360)	001 003
NYKO (PS3)	005
SONY (PS2, PS3)	002 004

Tabella A19 - Codici di prodotto del telecomando: Via Cavo

Produttore/Marka Via Cavo	Codice numerico di configurazione
ABC	001 011
ALLEGRO	111
AMERICAST	212
ARCHER	112
BELCOR	113
CABLE STAR	033 113
CITIZEN	111
COMCAST	007
DIGI LINK	114
EAGLE	186
EASTERN	066 070
EMERSON	112
GENERAL INSTRUMENT	001 011 017 096 097 210
GC ELECTRONICS	113
GEMINI	032 060
HAMILIN	056 099 100 101 117 175 208
HITACHI	001 188
JASCO	111
JERROLD	001 002 011 017 073 096 097 162 188 210
LINSAY	118
MACOM	191
MAGNAVOX	017 019 068
MOVIETIME	035 039
NSC	035 190
OAK	197 220
PACE	179
PANASONIC	053 176 177 189 214
PANTHER	114
PHILIPS	013 019 020 085 090
PIONEER	001 041 119 171 209 215 216
RADIO SHACK	111 112 213
RCA	053 214
RECOTON	116
REGAL	056 099 100 101 208
REMBRANT	032
SAMSUNG	003 072 186
SCIENTIFICATLANTA	183 203 221 222
SEAM	121
SIGNATURE	001 188

Tabella A19 - Codici di prodotto del telecomando: Via cavo - segue

Produttore/Marka Via Cavo	Codice numerico di configurazione
SPRUCER	053 081 177 189
STARCOM	002 011 163
STARGATE	120
TANDY	024
TELECAPATION	028
TEXSCAN	036
TFC	122
TIVO	029 030 e v.di Tabella A22
TOCOM	170 205
UNITED CABLE	011
UNIVERSAL	033 034 039 042 113
VIDEOWAY	124 211
VIEWSTAR	019 025 053 086 089 190
ZENITH	065 125 211 219

Tabella A20 - Codici di prodotto del telecomando: Media Server

Fabbricante/Marca	Codice numerico di configurazione
APPLE	008 009
BEYOND	003
ESCIENT (FIREBALL)	004 005 006 007
HARMAN KARDON	001 002
LOGITECH	012
MICROSOFT	003
NAIM	011
REQUEST	010
SONOS	013

Tabella A21 -Codici di prodotto del telecomando: Registratore AUX-via cavo/SAT (PVR)

Fabbricante/Marca	Codice numero di configurazione
DAEWOO	701 704
ECHOSTAR	714 715 716
EXPRESSVU	714
HUGHEs	717 727
HYUNDAI	718
PANASONIC	710 723
PHILIPS	711 717 724 727
PROSCAN	719
RCA	719 727
REPLAYTV	708 710 712 725 726
SONICBLUE	710 712
SONY	707 713 720 721 722 723 724

Tabella A22 - Codici di prodotto del telecomando: AUX-TiVo

Fabbricante/Marca	Codice numerico di configurazione
COMCAST TiVo	808
COX TIVO	808
DIRECTV TIVO	806
HUMAX TIVO	803
Nero LiquidTV TIVO	805
PIONEER TIVO	801
TIVO HD XL DVR	807
TIVO HD DVR	804
TIVO SERIES2™ DT DVR	802
TOSHIBA TIVO	803

HARMAN

© 2015 HARMAN International Industries, Incorporated. Tutti i diritti riservati. Harman Kardon è un marchio di fabbrica di HARMAN International Industries, Incorporated, registrato negli Stati Uniti e/o in altri Paesi. EzSet/EQ è un marchio commerciale di HARMAN International Industries, Incorporated. Il marchio denominativo Bluetooth® e i loghi sono marchi di fabbrica di propietà di Bluetooth SIG, Inc. e qualisoglia utilizzato di tali marchi da parte di HARMAN International Industries, Incorporated, avviene su licenza. Altri marchi di fabbrica e nomi commerciali sono quali dei rispetti proprietari. Apple, AirPlay, iPhone, iPod e iTunes sono marchi di fabbrica di Apple Inc., registrati negli Stati Uniti e in altri Paesi. Blu-ray Disc è un marchio di fabbrica della Blu-ray Disc Association. CEA è un marchio di fabbrica registrato della Consumer Electronics Association. Fabbricato su licenza rilasciate da Dolby Laboratories. Dolby, Pro Logic è il significo della dopbia D sono marchi di fabbrica di Dolby Laboratories. MLP Lossless è un marchio di Dolby Laboratories. Fabbricato su licenza in base ai brevetti degli Stati Uniti n. 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,212,827; 7,333,929; 7,392,195; 7,272,567 e altri brevetti rilasciate e in attesa di rilascio degli Stati Uniti e di tutti gli altri Paesi del mondo. DTS-HD, il significo e DTS-HD è il simbolo sono insieme marchi di fabbrica registrati, e DTS-HD Master Audio è un marchio di fabbrica di DTS, Inc. Product include il software. © DTS, Inc. Tutti i diritti riservati. HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi commerciali registrati di HDMI Licensing LLC negli Stati Uniti e negli altri Paesi. Intel è un marchio registrato di Intel Corporation. iOS è un marchio registrato di Cisco Systems, Inc. e/o delle sue filiali negli Stati Uniti e in altri paesi. Ryu è un marchio di fabbrica registrato di Ryu, Inc. Ryu Streaming Stick è un marchio di fabbrica di Ryu, Inc. Tutti i diritti riservati. TiVo è un marchio di fabbrica registrato di TiVo Inc. Series2 è un marchio di fabbrica di TiVo, Inc. Windows Media è un marchio di fabbrica registrato di Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

Le caratteristiche,le specifice e I'aspetto sono soggetti a modifiche sera preavviso.
