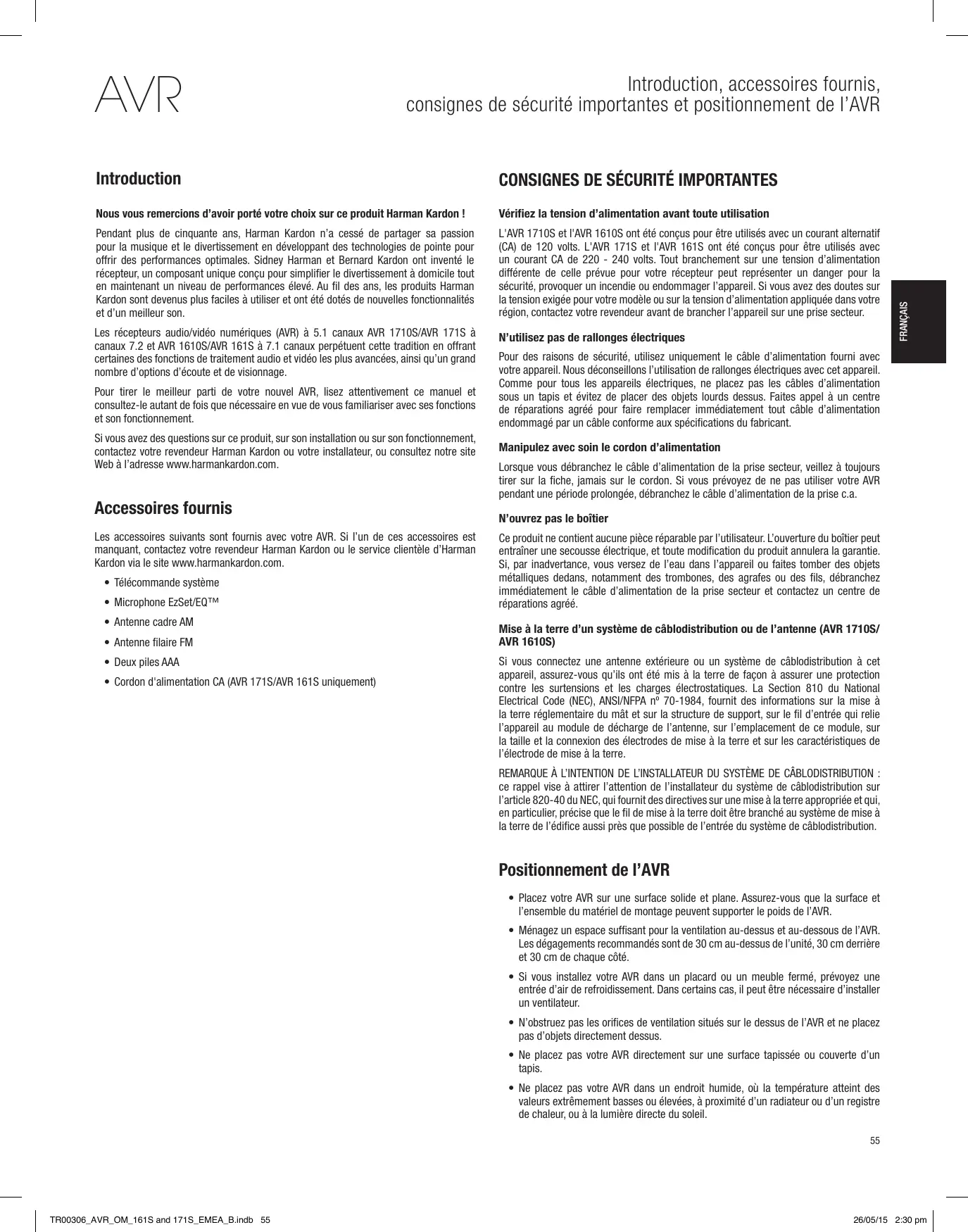

(CA) de 120 volts. L'AVR 171S et l'AVR 161S ont été conçus pour être utilisés avec un courant CA de 220 - 240 volts. Tout branchement sur une tension d’alimentation différente de celle prévue pour votre récepteur peut représenter un danger pour la sécurité, provoquer un incendie ou endommager l’appareil. Si vous avez des doutes sur la tension exigée pour votre modèle ou sur la tension d’alimentation appliquée dans votre région, contactez votre revendeur avant de brancher l’appareil sur une prise secteur.
Si vous avez des questions sur ce produit, sur son installation ou sur son fonctionnement, contactez votre revendeur Harman Kardon ou votre installateur, ou consultez notre site Web à l’adresse www.harmankardon.com.
Les accessoires suivants sont fournis avec votre AVR. Si l’un de ces accessoires est manquant, contactez votre revendeur Harman Kardon ou le service clientèle d’Harman Kardon via le site www.harmankardon.com. Manipulez avec soin le cordon d’alimentation Lorsque vous débranchez le câble d’alimentation de la prise secteur, veillez à toujours tirer sur la fiche, jamais sur le cordon. Si vous prévoyez de ne pas utiliser votre AVR pendant une période prolongée, débranchez le câble d’alimentation de la prise c.a. N’ouvrez pas le boîtier Ce produit ne contient aucune pièce réparable par l’utilisateur. L’ouverture du boîtier peut entraîner une secousse électrique, et toute modification du produit annulera la garantie. Si, par inadvertance, vous versez de l’eau dans l’appareil ou faites tomber des objets métalliques dedans, notamment des trombones, des agrafes ou des fils, débranchez immédiatement le câble d’alimentation de la prise secteur et contactez un centre de réparations agréé. Mise à la terre d’un système de câblodistribution ou de l’antenne (AVR 1710S/ AVR 1610S) Si vous connectez une antenne extérieure ou un système de câblodistribution à cet appareil, assurez-vous qu’ils ont été mis à la terre de façon à assurer une protection contre les surtensions et les charges électrostatiques. La Section 810 du National Electrical Code (NEC), ANSI/NFPA nº 70-1984, fournit des informations sur la mise à la terre réglementaire du mât et sur la structure de support, sur le fil d’entrée qui relie l’appareil au module de décharge de l’antenne, sur l’emplacement de ce module, sur la taille et la connexion des électrodes de mise à la terre et sur les caractéristiques de l’électrode de mise à la terre. REMARQUE À L’INTENTION DE L’INSTALLATEUR DU SYSTÈME DE CÂBLODISTRIBUTION : ce rappel vise à attirer l’attention de l’installateur du système de câblodistribution sur l’article 820-40 du NEC, qui fournit des directives sur une mise à la terre appropriée et qui, en particulier, précise que le fil de mise à la terre doit être branché au système de mise à la terre de l’édifice aussi près que possible de l’entrée du système de câblodistribution.
• Placez votre AVR sur une surface solide et plane. Assurez-vous que la surface et l’ensemble du matériel de montage peuvent supporter le poids de l’AVR. • Ménagez un espace suffisant pour la ventilation au-dessus et au-dessous de l’AVR. Les dégagements recommandés sont de 30 cm au-dessus de l’unité, 30 cm derrière et 30 cm de chaque côté. • Si vous installez votre AVR dans un placard ou un meuble fermé, prévoyez une entrée d’air de refroidissement. Dans certains cas, il peut être nécessaire d’installer un ventilateur. • N’obstruez pas les orifices de ventilation situés sur le dessus de l’AVR et ne placez pas d’objets directement dessus. • Ne placez pas votre AVR directement sur une surface tapissée ou couverte d’un tapis. • Ne placez pas votre AVR dans un endroit humide, où la température atteint des valeurs extrêmement basses ou élevées, à proximité d’un radiateur ou d’un registre de chaleur, ou à la lumière directe du soleil. 55

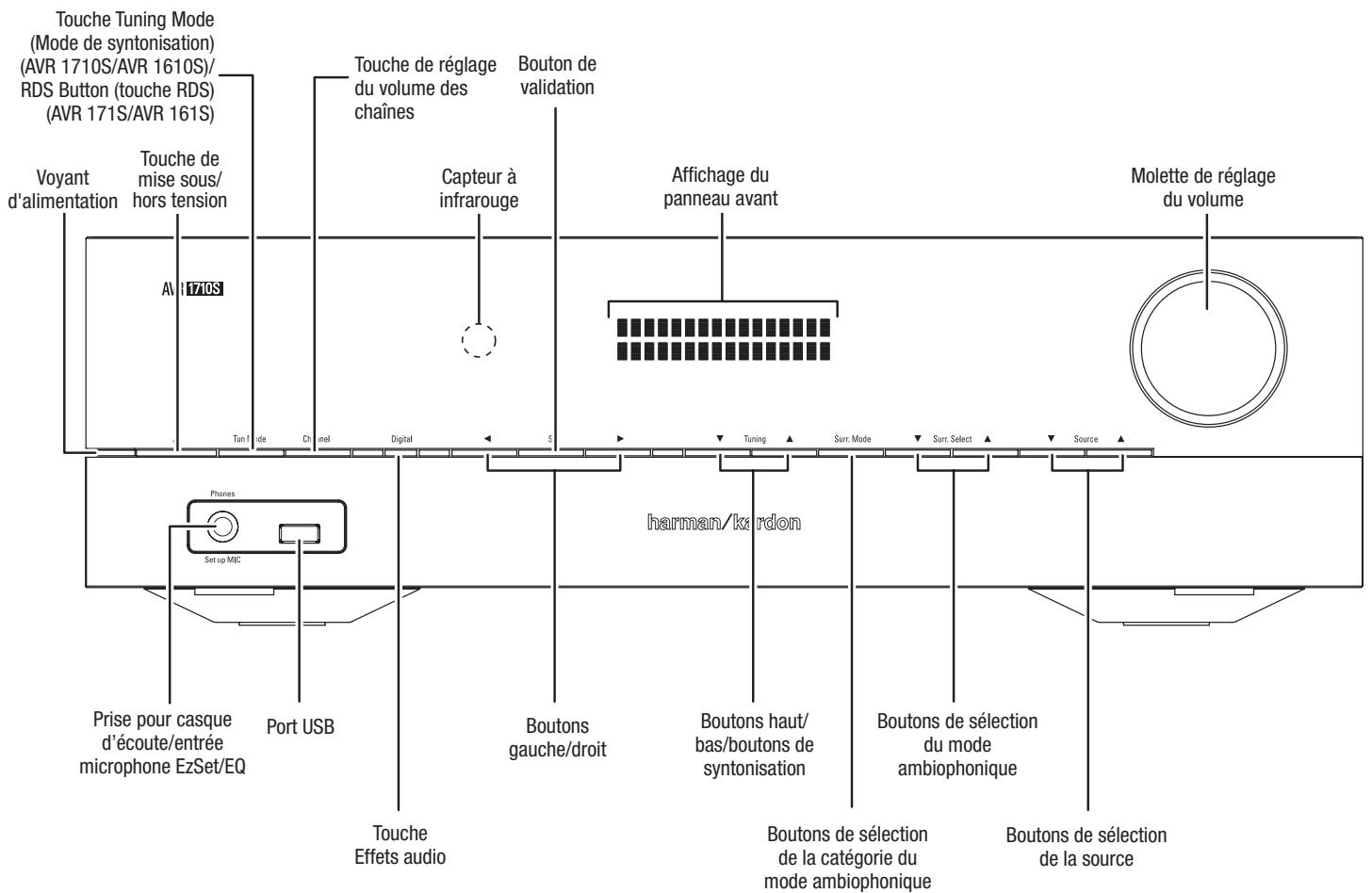

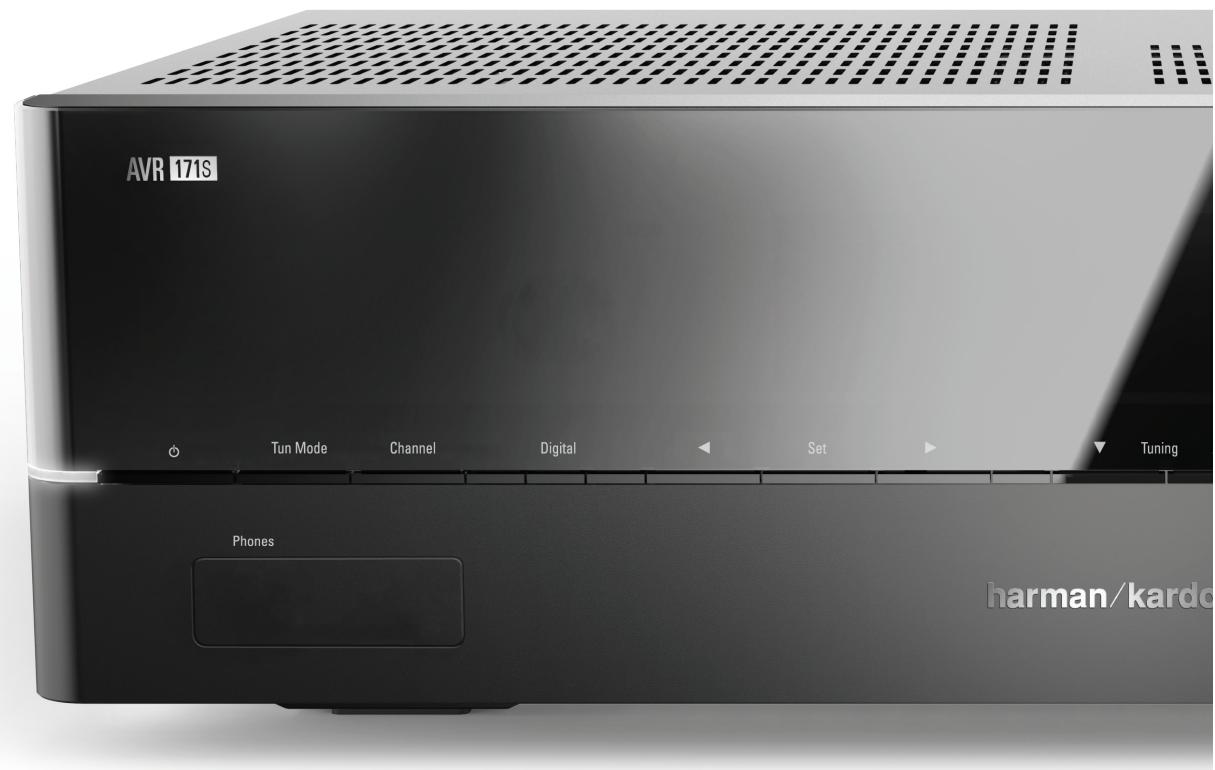

Capteur à infrarouge
Port USB d’écoute/entrée
• Sleep (Veille) (le voyant d'alimentation s'allume en orange et l'affichage du panneau avant indique « Device sleep » (Périphérique en veille)) : le mode Veille met hors tension certains circuits de l'AVR, mais permet au système de s'allumer automatiquement et de lire des fichiers audio en réponse à un AirPlay ou à un flux DLNA DMR provenant d'un périphérique connecté sur le réseau (AVR 1710S/ AVR 171S uniquement). Lorsque l’AVR est en mode veille, appuyez sur le bouton d’alimentation pour le mettre sous tension. Pour faire passer l’AVR en mode veille lorsqu’il est sous tension, appuyez sur le bouton d’alimentation pendant moins de trois secondes. L'affichage du panneau avant va indiquer « Périphérique en veille » pendant que l'AVR est en mode Veille. REMARQUE : l'AVR va automatiquement basculer en mode Veille après 30 minutes s'il n'y a aucun signal audio ou aucune entrée de commande par l'utilisateur, à moins l'USB, l'iPod, le réseau local, le vTuner, l'AirPlay ou le DLNA DMR soit actif. Dans ces cas, l'AVR va automatiquement basculer en mode Veille après le nombre d'heure défini dans le paramètre système Auto Power Off (Mise hors tension automatique). Référez-vous à la section Paramètres du système, à la page 34. • Sous tension (le voyant d’alimentation s’allume en blanc) : lorsque l’AVR est sous tension, il est totalement opérationnel. Prise pour casque d’écoute/entrée microphone EzSet/EQ : vous pouvez raccorder à cette prise un casque stéréo muni d’une fiche de 1/4". Cette prise permet en outre de raccorder le microphone fourni pour effectuer l’étalonnage EzSet/EQ, selon les instructions de la section Configuration de l’AVR pour vos enceintes, à la page 22.
Capteur à infrarouge : ce capteur reçoit les commandes à infrarouge de la télécommande. Assurez-vous que le capteur n'est pas obstrué. Bouton de validation : appuyez sur ce bouton pour sélectionner l’option de menu mise en surbrillance. Boutons gauche/droit : utilisez ces boutons pour parcourir les menus de l’AVR. Affichage du panneau avant : divers messages apparaissent sur cet affichage en fonction des commandes exécutées et des changements dans le signal reçu. En mode de fonctionnement normal, le nom de la source actuelle s’affiche sur la ligne supérieure et le mode ambiophonique s’affiche sur la ligne inférieure. Lorsque vous utilisez le système de menus à l’écran, les réglages du menu en cours s’affichent.
Boutons de sélection de la catégorie du mode ambiophonique : appuyez sur ce bouton pour sélectionner une catégorie de mode audio ambiophonique. Appuyez successivement sur ce bouton pour modifier la catégorie du mode ambiophonique, comme suit : Auto Select (Sélection auto), Virtual (Virtuel), Stereo (Stéréo), Movie (Film), Music (Musique) et Video Game (Jeu vidéo). Pour modifier le mode audio ambiophonique au sein de la catégorie, utilisez les boutons de sélection du mode ambiophonique. Pour plus informations sur les modes ambiophoniques, reportez-vous à la rubrique Traitement audio et son ambiophonique, à la page 29. Boutons de sélection du mode ambiophonique après avoir sélectionné la catégorie du mode ambiophonique de votre choix, appuyez sur ces boutons pour sélectionner un mode spécifique au sein de la catégorie, notamment pour passer du mode Dolby® Pro Logic® II Movie au mode DTS® NEO:6 Cinema mode. La disponibilité d’un mode ambiophonique dépend de la nature du signal d’entrée de la source, c'est-à-dire numérique ou analogique et du nombre de canaux codés au sein du signal. Boutons de sélection de la source : appuyez sur ces boutons pour sélectionner la source active. Molette de réglage du volume : utilisez cette molette pou augmenter ou baisser le volume.
Touche RDS (AVR 171S/AVR 161S uniquement) : lorsque vous écoutez une station radio FM qui diffuse des informations de radiodiffusion de données de service, appuyez sur ce bouton pour activer les fonctions RDS. Port USB : le port USB permet de lire les fichiers audio d’un périphérique Apple®, mais également les fichiers audio MP3 et WMA d’un périphérique USB connecté sur le port. Insérez à fond le périphérique ou le connecteur dans le port USB. Vous pouvez à tout moment connecter ou déconnecter le connecteur ou le périphérique ; aucune procédure d’installation ou d’éjection n’est à effectuer. Vous pouvez par ailleurs utiliser le port USB pour mettre à niveau le microprogramme. Dès qu’une nouvelle mise à jour du système d’exploitation de l’AVR est disponible, vous pouvez la télécharger via ce port. Vous recevrez des instructions détaillées le moment venu. IMPORTANT : ne raccordez pas d’ordinateur ou d’autres contrôleurs/hôtes USB à ce port, car vous risquez d’endommager l’AVR et les autres périphériques. Touche de réglage du volume des chaînes : appuyez sur cette touche pour activer le réglage du niveau d’une chaîne individuelle. Après avoir appuyé sur ce bouton, utilisez les boutons haut/bas/boutons de syntonisation pour sélectionner le canal à régler, puis les boutons gauche/droit pour régler le niveau du canal. Touche d'entrée audio : appuyez sur ce bouton pour modifier l’entrée audio de la

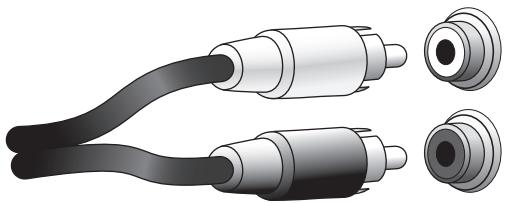

Connexions audio analogiques : les connecteurs audio analogiques suivants sont fournis : • Connecteurs d’entrée audio analogique : utilisez les connecteurs de sortie/ d’entrée audio analogique de l’AVR pour raccorder des périphériques sources ne disposant pas de connecteurs HDMI ou audio numérique. Reportez-vous à la rubrique Raccordement de vos périphériques sources audio et vidéo, à la page 16 pour plus d'informations. • Connecteurs de sortie de la Zone 2 (AVR 1710S/AVR 171S uniquement) : connectez ces prises sur un amplificateur externe pour alimenter les enceintes dans la zone à distance d'un système multizone. Connecteur réseau : si votre réseau local est câblé, utilisez un câble Ethernet de catégorie 5 ou de catégorie ou 5E (non fourni) pour raccorder le connecteur réseau de l’AVR à votre réseau local et profiter de la radio par Internet et des contenus des périphériques compatibles au DLNA qui sont connectés sur le réseau. Référez-vous à la section Raccordement à votre réseau domestique, à la page 18 pour plus d'informations. Connecteur de pré-sortie du caisson de graves : utilisez ce connecteur pour raccorder un caisson de graves amplifié muni d’une entrée de niveau de ligne. Référez-vous à la section Raccordement de votre caisson de graves, à la page 15 pour plus d'informations. REMARQUE : l'AVR 1710S et l'AVR 171S sont équipés de deux connecteurs de caisson de graves. Connecteurs de sortie HDMI : si votre téléviseur est équipé d’un connecteur HDMI et si vous connectez des périphériques sources HDMI, utilisez un câble HDMI (non fourni) pour raccorder votre téléviseur au connecteur de sortie moniteur HDMI de l’AVR. REMARQUE : l'AVR 1710S et l'AVR 171S sont équipés de deux connecteurs de sortie HDMI. Remarques concernant l’utilisation du connecteur de sortie HDMI :

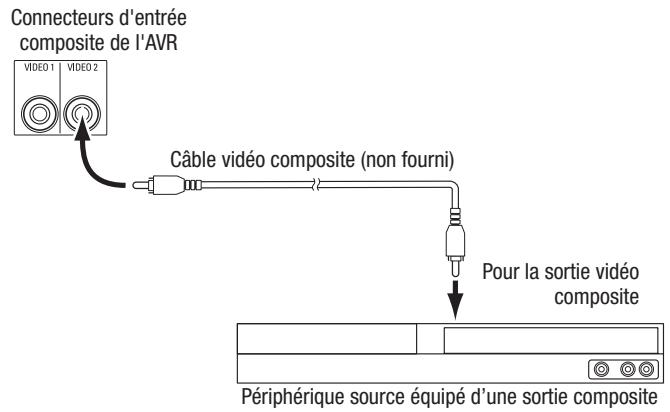

• Connecteurs de sortie vidéo composite : utilisez des connecteurs vidéo composite pour les appareils sources vidéo ne disposant pas de connecteurs HDMI. Vous devrez également établir une connexion audio entre le périphérique source et l’AVR. Reportez-vous à la rubrique Raccordement de vos périphériques sources audio et vidéo, à la page 16 pour plus d'informations. • Connecteur de sortie moniteur vidéo composite : si votre téléviseur ne dispose pas d’un connecteur HDMI, ou s’il en est équipé, mais que vous connectez certains de vos périphériques sources uniquement avec des connecteurs vidéo composite, utilisez un câble vidéo composite (non fourni) pour raccorder le connecteur de sortie moniteur composite de l’AVR au connecteur vidéo composite de votre téléviseur. Connecteurs d’entrée HDMI® : une connexion HDMI transmet les signaux numériques vidéo et audio entre les périphériques. Si vos périphériques sources disposent de connecteurs HDMI, utilisez-les pour obtenir une qualité audio et vidéo optimale. Étant donné que le câble HDMI transporte à la fois les signaux numériques vidéo et audio, les périphériques raccordés via HDMI ne nécessitent aucune autre connexion. Reportezvous à la rubrique Raccordement de vos périphériques sources audio et vidéo, à la page 16 pour plus d'informations. Connecteurs de déclenchement et à infrarouge : les connecteurs de déclenchement et à infrarouge suivants sont fournis : • Connecteurs d'entrée à infrarouge : si le capteur infrarouge du panneau avant est inutilisable (notamment si le récepteur est installé dans un meuble fermé), raccordez un récepteur infrarouge en option au connecteur d’entrée de capteur infrarouge. • Connecteur de déclenchement 12V : ce connecteur fournit une alimentation 12 V CC dès la mise sous tension de l’AVR. Il peut être utilisé pour mettre hors/sous tension d'autres périphériques comme un caisson de graves alimenté. • Connecteur d'entrée à infrarouge de la Zone 2 (AVR 1710S/AVR 171S uniquement) : connectez un récepteur IR à distance localisé dans la zone 2 d'un système multizone sur cette prise pour contrôler l'AVR à partir de la zone à distance. Évents du ventilateur (AVR 1710S/AVR 171S uniquement) : ces évents sont utilisés par le ventilateur de l'AVR pour refroidir le système. Prévoyez un espace de trois pouces au moins (75 mm) à partir de la surface la plus proche pour éviter la surchauffe de l'appareil. Il est normal que le ventilateur soit désactivé à des niveaux de volume normal. Un capteur de température automatique active le ventilateur seulement le cas échéant.
HDCP (Protection des contenus numériques à large bande). S’il ne l’est pas, ne le raccordez pas via HDMI ; utilisez plutôt un connecteur vidéo analogique composite et établissez à une connexion audio indépendante.

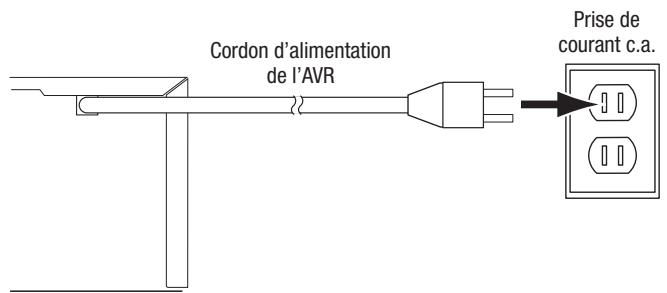

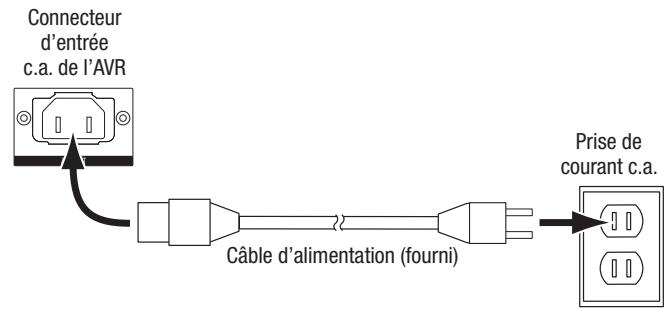

CA fourni à ce connecteur, et l’autre extrémité à une prise secteur non commutée.
HDMI 2, l'AVR ne permettra une lecture 3D lorsque les deux téléviseurs sont en marche. Pour regarder le contenu 3D et les deux téléviseurs, allumez d'abord le téléviseur 3D, ensuite allumez l'AVR, finalement mettez le périphérique 3D source en marche. Ne remettez PAS le téléviseur 2 en marche.
REMARQUE : les connecteurs (AVR 1710S/AVR 171S only) des enceintes d'Amp affectées sont utilisés pour les canaux ambiophoniques arrière et en hauteur avant dans un cinéma maison 7.1 canaux, ou vous pouvez les réaffecter à une pièce à distance pour un fonctionnement multizone ou à des canaux avant en hauteur pour le mode Dolby® Pro Logic IIz. Pour plus d'informations, reportez-vous à la rubrique Positionnement de vos enceintes, à la page 11.

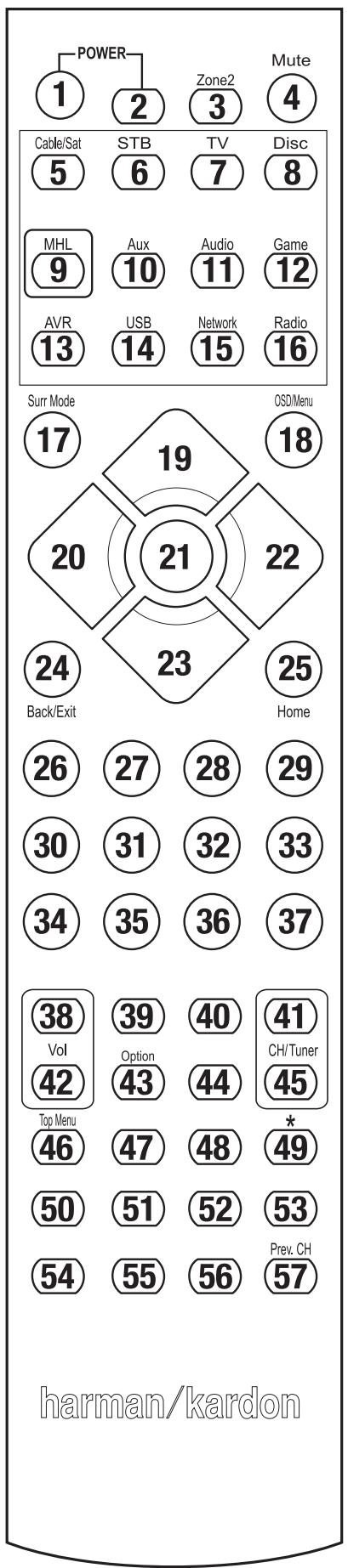

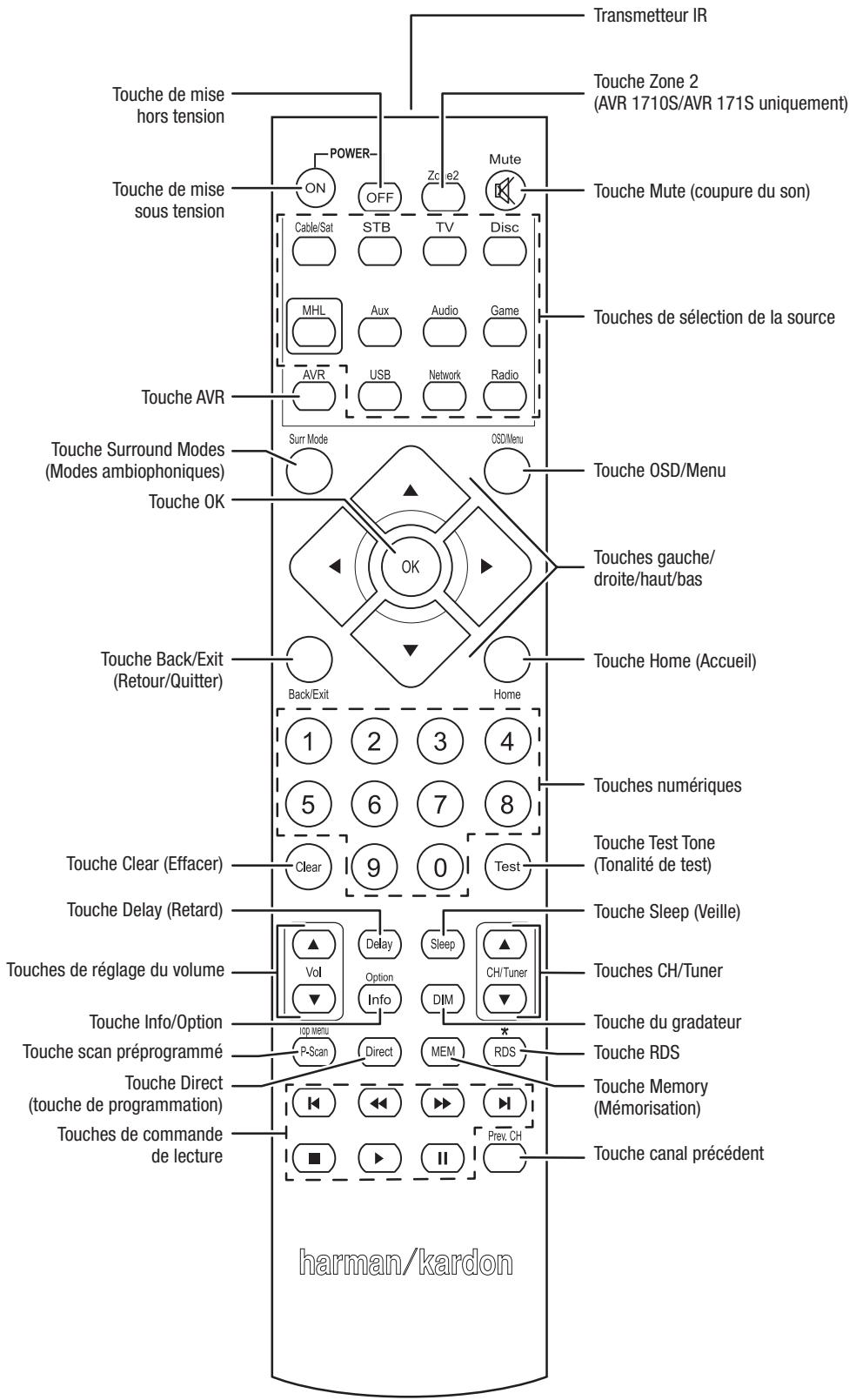

Touche RDS Touche Memory Touches directionnelles (gauche/droite/haut/bas) : ces touches sont utilisées pour explorer le système de menus et commander le syntoniseur.
à chaque type de composant. La plupart des touches de la télécommande disposent de fonctions dédiées, bien que les codes transmis varient selon l’appareil que vous contrôlez. Étant donné la grande variété de fonctions pour chaque périphérique source, nous décrivons uniquement quelques-unes des fonctions les plus fréquemment utilisées sur la télécommande : touches numériques, commandes de lecture, commande des chaînes de télévision, accès aux menus et mise sous/hors tension. Touches dédiés à l'AVR - les options Mise sous/hors tension de l'AVR, effets audio, Mise en sourdine du volume et Paramètres de la minuterie -sont disponibles à tout moment, même si la télécommande contrôle un autre appareil. Touches de mise sous/hors tension : appuyez sur ces touches pour mettre l'AVR sous tension, en veille ou hors tension. Reportez-vous à la rubrique Touche/voyant de mise sous tension, à la page 4 pour plus d'informations. Transmetteur IR : lorsque vous appuyez sur les touches de la télécommande, cet émetteur envoie des codes infrarouges. Touche de la zone 2 (AVR 1710S/AVR 171S uniquement) : utilisez cet interrupteur pour sélectionner si les commandes de l'AVR vont affecter la principale zone d'écoute (Zone 1) ou une zone à distance d'un système multizone (Zone 2). Lorsque la télécommande est en mode de contrôle de la Zone 2, la touche de la Zone 2 va s'allumer chaque fois que vous appuyez sur un bouton. Touche Mute (coupure du son) : appuyez sur cette touche pour couper le son provenant des connecteurs de sortie d’enceinte ou de la prise casque de l’AVR. Pour rétablir le son, appuyez à nouveau sur cette touche ou réglez le volume. Touches de sélection de la source : appuyez sur l'un de ces boutons pour sélectionner le périphérique source, ex. : Disc (Disque), Cable/Sat (Câble/sat), Radio, etc. Cette action va également allumer l'AVR et activer le mode de commande à distance pour contrôler le périphérique source sélectionné. • Appuyez une fois sur la touche de sélection de la source Radio pour sélectionner la bande dernièrement syntonisée (AM ou FM). Appuyez à nouveau sur cette touche pour changer de bande. • Appuyez une fois sur la touche de sélection de la source USB pour basculer sur la source dernièrement utilisée (USB ou iPod). Appuyez successivement sur cette touche pour passer d’une source à l’autre. • Appuyez une fois sur la touche de sélection de la source Network (Réseau) pour basculer sur la source dernièrement utilisée (Réseau ou vTuner). Appuyez successivement sur cette touche pour passer d’une source à l’autre. Touche AVR : appuyez sur cette touche pour mettre la télécommande en mode de contrôle AVR. Touche Surround Modes (Modes ambiophoniques) : appuyez sur cette touche pour accéder au sous-menu Surround Modes (Modes ambiophoniques). Sélectionnez une catégorie du mode ambiophonique. Auto Select (Sélection auto), Virtual Surround (Ambiophonie virtuelle), Stereo (Stéréo), HARMAN NSP, Movie (Film), Music (Musique) ou Game (Jeu). Lorsque vous sélectionnez la catégorie, elle est mise en évidence et le mode ambiophonique change. Pour changer le mode ambiophonique pour la catégorie sélectionnée, explorez le menu Mode ambiophonique dans le menu de l'affichage de l'AVR, sélectionnez la catégorie souhaitée et utilisez les touches Gauche/Droite pour sélectionner l'un des modes ambiophoniques disponibles. Pour obtenir plus d'informations, reportez-vous à la rubrique Fonctions avancées, à la page 29. Touche OSD/Menu : lorsque la télécommance contrôle l'AVR, appuyez sur cette touche pour afficher le menu (OSD) sur l'écran de l'AVR. Cette touche est utilisée à l'intérieur des menus du syntoniseur et d'un iPod connecté sur le port USB du panneau avant de l'AVR ; elle est également utilisée pour afficher le menu principal sur certains périphériques sources.

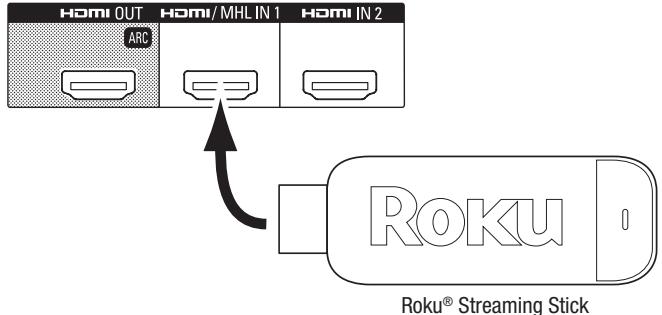

Touche Home (Accueil) : appuyez sur cette touche pour afficher le menu Home (Accueil) pour un Roku Streaming Stick™ qui est raccordé sur le connecteur MHL/HDMI de l'AVR. Touches numériques : utilisez ces touches pour entrer des numéros, notamment ceux des fréquences de stations radio ou de stations mémorisées. Touche Clear (Effacer) : appuyez sur cette touche pour effacer la fréquence de station radio que vous avez entrée.
Touche de réglage du retard : cette touche permet de définir deux types de paramètres de retard différents (utilisez les touches haut/bas pour afficher ces paramètres) : • Lip Sync (synchronisation labiale) : ce paramètre permet de resynchroniser les signaux audio et vidéo d’une source en vue d’éliminer tout problème de « synchronisation labiale ». Des problèmes de synchronisation labiale peuvent survenir lorsque la portion vidéo d’un signal subit un traitement supplémentaire sur le périphérique source ou le dispositif d’affichage vidéo. Utilisez les touches gauche/droite pour retarder le son jusqu’à 180 ms. • Distance : ces paramètres permettent de définir le retard de chaque enceinte en vue de compenser la distance qui sépare chacune d’elles de la position d’écoute. Utilisez les touches haut/bas pour parcourir chaque enceinte du système, et les touches gauche/droite pour définir la distance qui sépare chaque enceinte de la position d’écoute. Pour obtenir plus d'informations, reportez-vous à la rubrique Configuration manuelle des enceintes, à la page 30. Touche Sleep (Veille) : appuyez sur cette touche pour activer la minuterie de veille, qui permet de mettre l’AVR hors tension après un laps de temps programmé. Chaque fois que vous appuyez sur cette touche, le temps augmente de 10 minutes, jusqu'à 90 minutes - se terminant avec le message « Sleep Off » (« Minuterie désactivée »). Volumes Up/Down buttons (Touches de réglage du volume +/-) : appuyez sur ces touches pour augmenter ou baisser le volume. Touches Channel/Tuner (Canal/tuner) : lorsque la radio a été sélectionnée, appuyez sur ces touches pour sélectionner une station radio prédéfinie. Lorsque vous commandez un décodeur satelitte ou HDTV ou un téléviseur, appuyez sur ces touches pour changer les chaînes. Touche Info/option : appuyez sur cette touche pour afficher les paramètres d'options disponibles pour la source actuelle. Touche du gradateur : appuyez sur cette touche pour réduire partiellement ou complètement l’intensité de l’affichage de message du panneau avant de l’AVR. Touche Preset Scan (Scan préprogrammé) : lorsque Radio est sélectionnée comme source, appuyez sur cette touche pour écouter successivement chacune des stations radio mémorisées pendant 5 secondes. Appuyez de nouveau sur cette touche pour rester sur la station actuelle. Touche RDS (AVR 171S/AVR 161S uniquement) : lorsque vous écoutez une station radio FM qui diffuse des informations de radiodiffusion de données de service, appuyez sur ce bouton pour activer les fonctions RDS. Touche Direct (touche de programmation) : appuyez sur cette touche pour capter directement une station radio à l'aide des touches numériques pour entrer sa fréquence. Touche Memory (mémorisation) : appuyez sur cette touche pour enregistrer la station actuelle comme station mémorisée. Touches de commande de lecture : ces touches sont utilisées pour commander les périphériques sources. Touche Previous Channel (Canal précédent) : lorsque TV est sélectionné comme source, appuyez sur cette touche pour passer à la dernière chaîne syntonisée précédemment.
« son ambiophonique ». Le son ambiophonique utilise plusieurs enceintes et canaux d’amplification pour donner à la présentation audio/vidéo une sensation de réalisme. Votre AVR prend en charge le raccordement de cinq enceintes principales et d’un caisson de graves. Chaque enceinte principale est amplifiée par son propre canal d’amplification au sein de l’AVR. Un système doté de plus de deux enceintes est appelé un système multicanal. Il existe différents types d’enceintes principales dans un système cinéma maison : Avant gauche et droite : les enceintes avant gauche et droite sont utilisées dans un système à 2 canaux. Ces enceintes sont secondaires dans de nombreux modes ambiophoniques ; l’action principale, notamment les dialogues, est reproduite par l’enceinte centrale. Centrale : lorsque vous regardez des films et des émissions télévisées, l’enceinte centrale reproduit la plupart des dialogues et d’autres informations de la bande-son en les intégrant à l’image. Lorsque vous écoutez une émission musicale, l’enceinte centrale crée une acoustique avant cohérente pour que le son soit le plus réaliste possible. Ambiophoniques gauche et droite : les enceintes ambiophoniques gauche et droite produisent des sons d’ambiance qui créent un environnement sonore profond et réaliste. Elles permettent également de recréer des effets sonores directionnels, notamment des survols aériens.
Il existe différentes théories sur la meilleure façon de restituer le son ambiophonique et de distribuer les informations de canal individuel aux enceintes du système ambiophonique. Plusieurs algorithmes ont été développés dans le but de recréer la façon dont nous entendons les sons dans le monde réel ; de nombreuses options s’offrent donc à nous. Plusieurs entreprises ont développé différentes technologies de son ambiophonique, toutes prises en charge par votre AVR : • Dolby Laboratories : Dolby TrueHD, Dolby Digital Plus, Dolby Digital, Dolby Digital EX, Dolby Pro Logic® II, Dolby Pro Logic® IIx and IIz (AVR 170/AVR 171S uniquement). • DTS : DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS, DTS-ES (Discrete and Matrix), DTS Neo:6®, DTS 96/24™. La plupart des utilisateurs souhaitent que les enceintes ambiophoniques soient aussi puissantes que les enceintes avant. Bien que vous étalonniez toutes les enceintes de votre système pour qu’elles restituent la même puissance à la position d’écoute, la plupart des artistes utilisent les enceintes ambiophoniques uniquement pour reproduire les effets d’ambiance ; ils créent donc leurs programmes dans cette optique. Caisson de graves : un caisson de graves est conçu pour reproduire uniquement les plus basses fréquences (graves profonds). Il soutient les petites enceintes principales de portée limitée généralement utilisées pour d’autres canaux. De nombreux programmes numériques, tels que les films enregistrés en mode Dolby Digital, disposent d’un canal LFE (effets de basses fréquences) orienté vers le caisson de graves. Le canal LFE capte et restitue l’énergie du roulement d’un train ou du grondement d’un avion, ou la puissance d’une explosion, afin d’ajouter du réalisme et de l’émotion à votre système cinéma maison. Certaines personnes utilisent deux caissons de graves pour plus de puissance et une distribution plus uniforme du son. Ambiophonique arrière gauche et droite (AVR 1710S/AVR 171S uniquement) : les enceintes des canaux ambiophoniques arrière sont utilisées avec des modes ambiophoniques comme Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, DTS-ES® (Discrete and Matrix), DTS-HD™ High Resolution Audio, DTS-HD Master Audio™ et des modes Logic 7® 7.1 qui sont destins aux systèmes à canaux 7.1. Avant en hauteur gauche et droite (AVR 1710S/AVR 171S uniquement) : votre AVR inclut le décodage Dolby Pro Logic IIz qui utilise les canaux d'Amp affecté de l'AVR comme canaux avant en hauteur. L'ajout des canaux avant en hauteur - une paire d'enceintes supplémentaires positionnées au-dessus des enceintes avant gauche et droite - produit une expérience audio ambiophonique avec une profondeur et une dimension supplémentaires en créant un son réel qui vient jusqu'à vous à partir des hauteurs variées. REMARQUE : vous pouvez configurer votre système de façon à utiliser soit les enceintes ambiophoniques arrière ou les enceintes en hauteur avant ; les deux ne peuvent pas être utilisées à la fois.

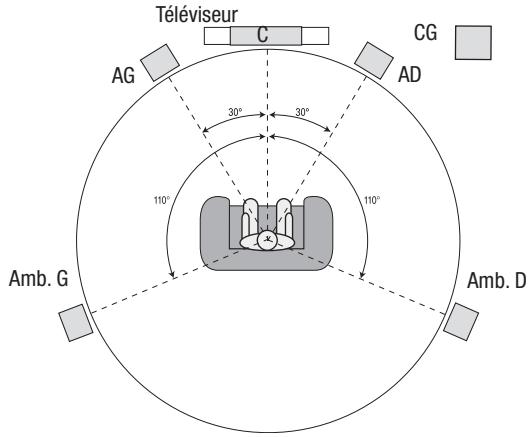

Placez les enceintes avant gauche, avant droite et centrale à la même hauteur, de préférence à hauteur des oreilles de l’auditeur. Placez l’enceinte centrale à 0,6 m (2 pi) maximum au-dessus des enceintes gauche et droite. Si vous utilisez uniquement deux enceintes avec votre AVR, placez-les à l’emplacement des enceintes avant gauche et avant droite.
également les placer derrière l’auditeur ; dans ce cas, chaque enceinte ambiophonique doit être face à l’enceinte avant du côté opposé. Vous devez placer les enceintes ambiophoniques de 0,6 m à 1,8 m (2 à 6 pi) plus haut que les oreilles de l’auditeur.
Téléviseur Il est recommandé de placer les enceintes avant en hauteur au moins à 0,9 m (3pi) plus haut que les enceintes avant gauche et avant droite, et directement au-dessus ou séparées des enceintes avant gauche et droite. Plus les enceintes avant en hauteur sont placées plus haut et de façon plus décalée, plus vous devez les orienter vers la position d'écoute.
Il suffit ensuite de placer le caisson de graves à cette position. 63

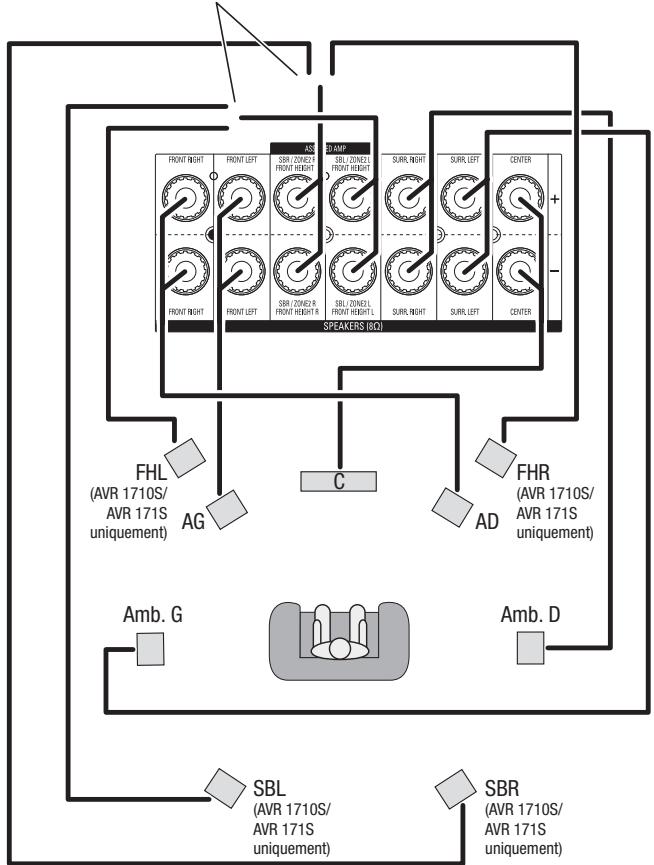

(–). Connectez toujours la borne positive de l’enceinte, généralement de couleur rouge, à la borne positive du récepteur, dont la couleur est indiquée dans le Tableau de couleurs des connexions ci-dessus. Les bornes négatives des enceintes et de l’AVR sont de couleur noire. Votre AVR est doté de bornes de raccordement prenant en charge des câbles nus ou des fiches bananes. Procédez comme suit pour installer les câbles nus :

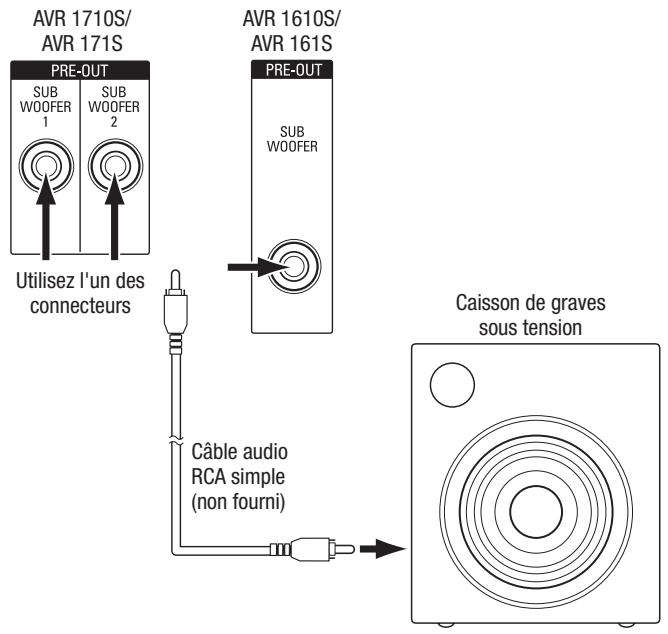

Le caisson de graves est une enceinte destinée à reproduire uniquement les basses fréquences et, en tant que telle, elle nécessite plus de puissance. Pour obtenir les meilleurs résultats, la plupart des fabricants proposent des caissons de graves amplifiés dotés de leurs propres amplificateurs. Utilisez un câble audio RCA simple pour établir une connexion de niveau de ligne (non amplifiée) du connecteur du caisson de graves de l'AVR à la prise d'entrée correspondante du caisson de graves. (L'AVR 1710S et l'AVR 171S sont équipés de deux connecteurs de sortie de caisson de grave).
équipement en dehors du caisson de graves.
Les signaux audio et vidéo proviennent des périphériques sources (composantes qui émettent un signal de lecture), tels que lecteur Blu-ray Disc ou lecteur DVD, lecteur CD, DVR(magnétoscope numérique) ou autre enregistreur, magnétophone, console de jeux, récepteur numérique par câble ou satellite, iPod ou iPhone (raccordé au port USB de l'AVR) ou un lecteur MP3. Le tuner FM/AM de l’AVR est également considéré comme source, même si aucun connecteur externe n’est nécessaire, hormis les antennes FM et AM. Des connecteurs individuels sont nécessaires pour les parties audio et vidéo du signal de l’appareil source, sauf pour les connecteurs HDMI numérique. Les types de connecteurs que vous utilisez dépendent des capacités de l’appareil source et de votre téléviseur ou affichage vidéo. Connexions audio numériques - HDMI Il existe deux types de connexions audio : numérique et analogique. Les signaux audio numériques sont nécessaires pour écouter les sources codées avec des modes ambiophoniques numériques, tels que Dolby Digital et DTS, ou pour le son numérique PCM non compressé. Votre AVR dispose de trois types de connecteurs audio numérique : HDMI, coaxial et optique. N’utilisez pas plus d’un type de connecteur audio numérique pour chaque appareil source. Il est néanmoins possible d’effectuer des connexions analogiques et numériques sur la même source. Votre AVR est équipé de connecteurs d'entrée et de sortie HDMI, tous situés sur le panneau arrière. La technologie HDMI permet de transmettre les informations audio/ vidéo numériques haute définition à l’aide d’un seul câble et de restituer une image et un son de grande qualité. Si votre téléviseur ou votre dispositif d’affichage vidéo dispose d’un connecteur d’entrée HDMI, reliez chaque appareil source à l’AVR à l’aide d’une seule connexion HDMI. Généralement, une connexion audio numérique séparée n'est pas nécessaire.

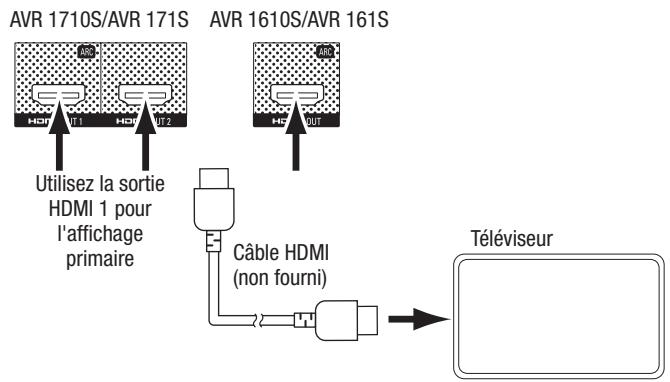

La forme du connecteur HDMI permet un branchement facile (voir illustration ci-dessous) et la longueur du câble HDMI est d’environ 3 mètres (10 pi). Si votre dispositif d’affichage vidéo dispose d’une entrée DVI et est conforme à la norme HDCP, utilisez un adaptateur HDMI vers DVI (non fourni) et procédez à une connexion audio indépendante.

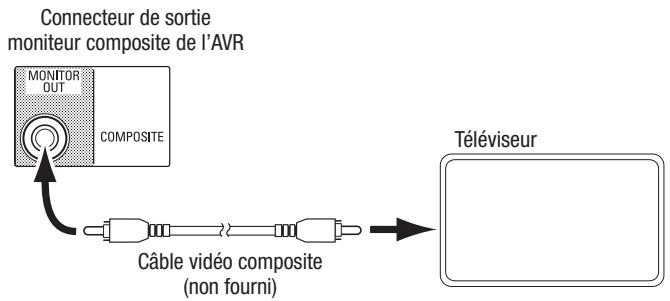

à l’aide d’un seul câble. La prise est de couleur jaune et ressemble à une prise audio analogique. Ne raccordez pas une prise vidéo composite à une prise audio numérique analogique ou coaxiale, ou vice versa.
Après avoir placé vos enceintes dans la pièce selon les instructions de la rubrique Positionnement de vos enceintes, à la page 11, raccordez chaque enceinte à la borne de couleur correspondante de l'AVR, selon les consignes de la rubrique Connexions des enceintes, à la page 12. Connectez les enceintes de la manière indiquée sur l’illustration. AVR 1710S/AVR 171S uniquement : raccordez les enceintes ambiophoniques arrière G/D OU- avant en hauteur G/D ici
Apple iOS® raccordé au port USB, et permet de commander le périphérique iOS via la télécommande de l’AVR. L’AVR prend également en charge la lecture des fichiers audio MP3 et WMA enregistrés dans un périphérique USB raccordé au port USB. Insérez à fond le périphérique ou le connecteur dans le port USB. Vous pouvez à tout moment connecter ou déconnecter le connecteur ou le périphérique ; aucune procédure d’installation ou d’éjection n’est à effectuer. Vous pouvez par ailleurs utiliser le port USB pour mettre à niveau le microprogramme. Dès qu’une nouvelle mise à jour du système d’exploitation de l’AVR est disponible, vous pouvez la télécharger via ce port. Vous recevrez des instructions détaillées le moment venu.
Les divers boutons de sélection de la source de votre AVR sont affectés par défaut à différents connecteurs d’entrée (récapitulés dans la colonne « Connecteur(s) d’entrée par défaut » du tableau ci-dessous). Pour faciliter la programmation, il est conseillé de raccorder chaque périphérique source au connecteur auquel est affecté par défaut le bouton source correspondant (par exemple, raccordez lecteur de disque Blu-ray au connecteur HDMI 2).
À mesure que vous raccordez vos différents périphériques sources, remplissez les colonnes « Composante connectée » du tableau. Cela vous permettra d’affecter plus facilement les connecteurs aux différentes touches de sélection de source une fois que vous aurez terminé vos raccordements (vous allez procéder aux éventuelles modifications des affectations des touches de sélection de la source et remplir la colonne « Connecteur(s) affecté(s) » plus tard lors du processus de configuration). Remarque : vous ne pouvez pas affecter de connecteurs aux touches de sélection de la source du Network (Réseau), de la Radio et de la source USB.
Touche de sélection de la source
Connecteur de sortie du moniteur
à la fois les signaux vidéo et audio, il n’est pas nécessaire de réaliser des connexions supplémentaires pour les périphériques raccordés par câble HDMI.

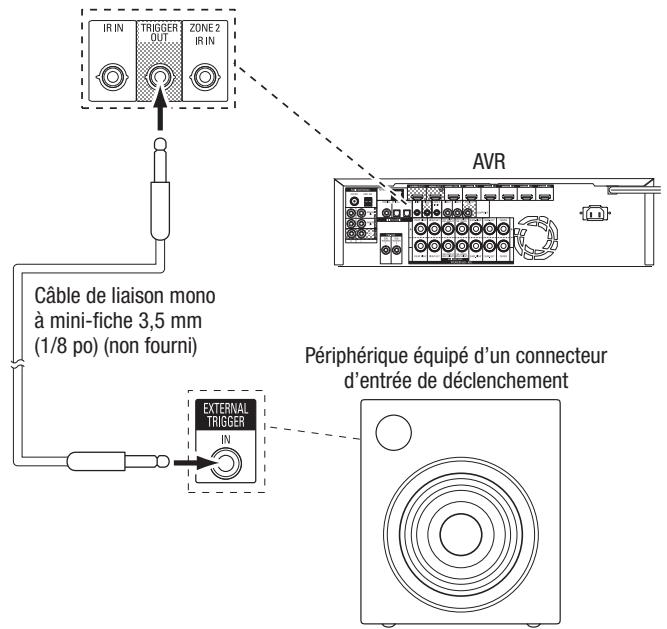

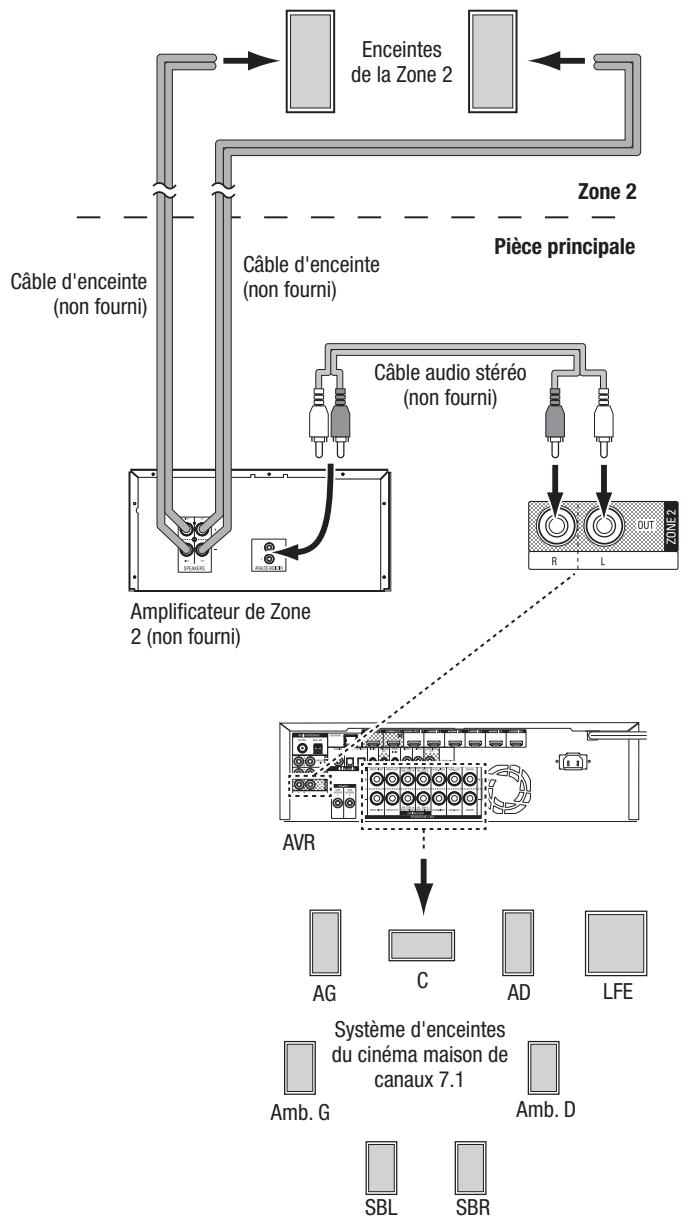

B. Raccordez un amplificateur externe sur les connecteurs de sortie de la Zone 2 de l'AVR. Cette méthode est avantageuse en ce sens qu'elle retient un cinéma maison de canal 7.1 dans la pièce principale simultanément avec un fonctionnement multizone, bien qu'elle nécessite un amplificateur supplémentaire pour la Zone 2. Il est recommandé de placer l'amplificateur de la Zone 2 au même endroit que l'AVR pour que vous puissiez utiliser un câble audio stéréo court avec un câble d'enceinte long pour la pièce à distance. Un câble audio stéréo long pourrait accroître le risque de dégradation du signal. En fonction de votre amplificateur de Zone 2, vous pouvez envoyer le signal audio vers une seule ou plusieurs paires d'enceintes disposées à des endroits différents.  Enceintes de la Zone 2

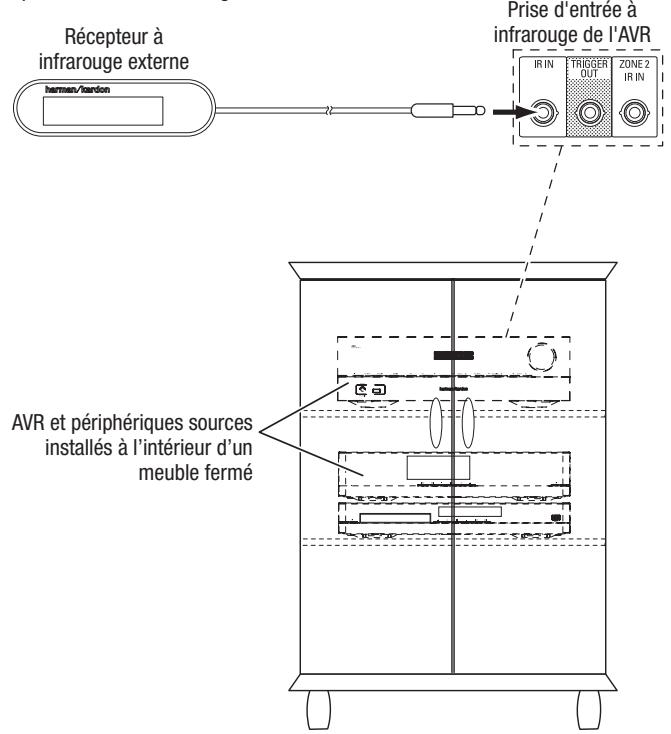

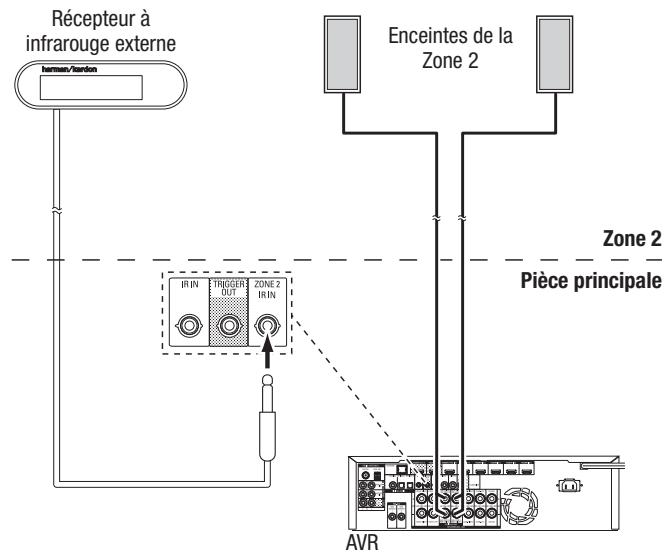

Prise d'entrée à  infrarouge de l'AVR Récepteur à infrarouge externe
à mini-fiche 3,5 mm Retirez le couvercle du compartiment à piles de la télécommande, insérez les trois piles AAA fournies selon les indications de l'illustration, puis remettez le couvercle en place.  1. Retirer le couvercle
Vous pouvez programmer la télécommande de votre AVR pour qu'elle puisse contrôler plusieurs marques et modèles des périphériques sources audio/vidéo et des téléviseurs. Vous pouvez par ailleurs utiliser la télécommande pour contrôler votre iPod ou votre iPhone lorsque celui-ci est raccordé au port USB situé sur le panneau avant de l’AVR. Chacune des touches de sélection de à la source à distance a été programmée pour contrôler certains types de périphériques sources : Cable/Sat (Câble/Satellite) : contrôle le téléviseur par câble et les syntoniseurs de TV satellite Disc (Disque) : contrôle le disque Blu-ray et les lecteurs DVD Radio : contrôle le tuner FM/AM intégré de l'AVR TV (téléviseur) : contrôle les téléviseurs et les affichages vidéo USB : explore les médias compatibles sur un périphérique iOS d'Apple qui est connecté sur le port USB de l'AVR ou un périphérique USB connecté sur ce même port. Remarque : ne nécessite pas de programmation. DVR : contrôle les enregistreurs TiVo® Game (Jeu) : contrôle les consoles de jeux vidéo Media Server (Serveur multimédia) : contrôle les serveurs multimédia Network (Réseau) : explore les média compatibles sur les périphériques compatibles au DLNA sur votre réseau local et sur le vTuner (Radio sur Internet). Remarque : ne nécessite pas de programmation. AUX : contrôle les boîtiers du tuner HDTV, les lecteurs CD, les VCR et les PVD. Bien que les touches de sélection de la source soient programmées pour les types de périphériques répertoriés ci-dessus, vous pouvez réaffecter une touche de sélection de la source à type de périphérique différent. Référez-vous à la rubrique Réaffectation d'une touche de sélection de la source pour un type de périphérique différent, à la page 21. Une fois la télécommande programmée, vous pouvez sélectionner le mode de commande à distance en vue d’accéder aux fonctions d’un appareil source spécifique en appuyant sur la touche de sélection de la source correspondante. Suivez les étapes ci-dessous pour programmer les touches de sélection de la source pour vos périphériques sources : 1. Mettez sous tension le périphérique source que vous souhaitez contrôler via la télécommande.
3. Appuyez sur la touche de sélection de la source pour le périphérique et maintenez-la enfoncée ; elle passe au rouge, s'assombrit et passe une seconde fois au rouge. Puis relâchez le bouton. La télécommande est maintenant en mode de programmation. REMARQUE : la télécommande va rester en mode de programmation pendant 20 secondes. Si vous ne terminez pas l'étape 4 en 20 secondes, la télécommande va quitter le mode de programmation et il vous faudra reprendre l'étape 3. 4. Dirigez la télécommande vers le périphérique source et utilisez les touches numériques de la télécommande pour entrer l’un des codes de l’étape 1 ci-dessus. a) Si le périphérique se met hors tension, appuyez de nouveau sur la touche de sélection de la source pour mémoriser son code. La touche de sélection de source clignote et la télécommande quitte le mode de programmation. b) Si le périphérique ne se met pas hors tension, entrez un autre code. c) Si vous êtes à court de codes pour un périphérique, recherchez les périphériques de même type dans la bibliothèque de codes de la télécommande en appuyant plusieurs fois sur la touche Haut de la télécommande jusqu'à ce que le périphérique soit hors tension. Une fois le périphérique hors tension, appuyez sur la touche de sélection de source pour mémoriser le code. 5. Vérifiez que les autres fonctions contrôlent correctement le périphérique. Les fabricants utilisent parfois le même code de mise sous/hors tension pour plusieurs modèles alors que d’autres codes de fonction peuvent varier. Répétez cette procédure jusqu’à programmer un ensemble de codes permettant de contrôler la plupart des fonctions du périphérique. 6. Si vous avez recherché un code dans la bibliothèque de codes de la télécommande, vous pouvez retrouver le code que vous avez programmé en maintenant enfoncée la touche de sélection de source afin de repasser en mode de programmation. Appuyez ensuite sur la touche OK de la télécommande ; la touche de sélection de la source clignote en indiquant la séquence du code. Un clignotement signifie « 1 », deux clignotements signifient « 2 », et ainsi de suite. Une série de clignotements rapides signifie « 0 ». Notez le code programmé pour chaque périphérique dans le Tableau A7 de l’Annexe. Répétez les étapes 3 à 6 pour chaque périphérique source que vous souhaitez contrôler à l’aide de la télécommande de l’AVR.
Vous pouvez réaffecter la touche de sélection de la source pour contrôler un type de périphérique différent (par exemple, vous pouvez programmer la touche du Media Server (Serveur Multimédia) pour contrôler un lecteur DVD). 1. Mettez sous tension le périphérique source que vous souhaitez contrôler via la télécommande. 2. Recherchez les codes correspondant à ce périphérique dans les tableaux A12 – A22 de l’Annexe. Consignez tous les codes applicables dans un support approprié. 3. Appuyez sur la touche de sélection de la source que vous voulez remplacer et maintenez-la enfoncée ; elle passe au rouge, s'assombrit et passe une seconde fois au rouge. Puis relâchez le bouton. La télécommande est maintenant en mode de programmation. 4. Appuyez sur la touche de sélection de la source qui correspond au type du périphérique source (exemple : pour un lecteur DVD, appuyez sur la touche Blu-ray). La touche de sélection de la source sur laquelle vous avez appuyé à l'étape 3. 5. Dirigez la télécommande vers le périphérique source et utilisez les touches numériques de la télécommande pour entrer l’un des codes de l’étape 2 ci-dessus. a) Si le périphérique se met hors tension, appuyez de nouveau sur la touche de sélection de la source de l'étape 3 pour mémoriser son code. La touche de sélection de source clignote et la télécommande quitte le mode de programmation. b) Si le périphérique ne se met pas hors tension, entrez un autre code. c) Si vous êtes à court de codes pour un périphérique, vous pouvez rechercher tous les codes dans la bibliothèque de codes de la télécommande en appuyant plusieurs fois sur la touche Haut de la télécommande jusqu'à ce que le périphérique soit hors tension. Une fois le périphérique hors tension, appuyez sur la touche de sélection de source de l'étape 3 pour mémoriser le code. La plupart des étiquettes des touches sur la télécommande de l'AVR décrivent les fonctions de ces touches lorsque la télécommande est utilisée pour contrôler l'AVR. Ces mêmes touches peuvent néanmoins exécuter une fonction différente lorsque vous utilisez la télécommande pour contrôler un autre périphérique. Référez-vous à la liste des fonctions de la télécommandes, au Tableau A13 de l'Annexe. 73
à la page 29. Avant de commencer les étapes de configuration suivantes, toutes les enceintes, un affichage vidéo et tous les périphériques sources doivent être connectés. Vous devez pouvoir mettre sous tension l’AVR et afficher le menu menu principal lorsque vous appuyez sur la touche AVR. Le cas échéant, relisez les rubriques Raccordements et Configuration de la télécommande avant de continuer.

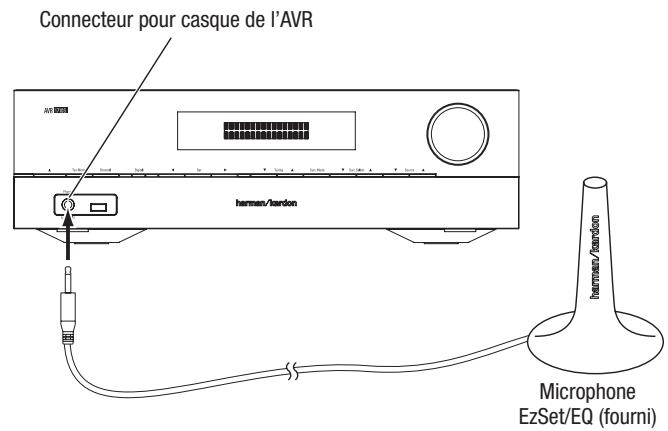

1. Branchez le microphone EzSet/EQ fourni dans le connecteur pour casque de l’AVR.

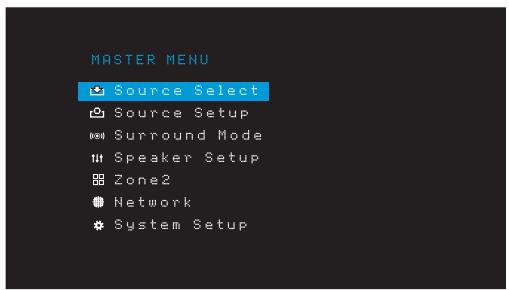

Utilisation du système de menus à l’écran Pour accéder au système de menus, appuyez sur la touche OSD/Menu de la télécommande. Le menu OSD/Menu va s'afficher, et si une source vidéo est en cours de lecture, le menu sera automatiquement redimensionné de telle manière que l'image sera visible derrière ce menu.
Le système du menu principal est composé de six sous-menus : Source Select (Sélection de la source), Source Setup (Configuration de la source), Surround Mode (Mode ambiophonique), Speaker Setup (Configuration des enceintes) Manual Setup (Configuration manuelle), Network (Réseau) et System Setup (Configuration du système) (l'AVR 1710S/AVR 171S comporte également un sous-menu de la Zone 2). Utilisez les touches directionnelles Haut/En Bas/Gauche/Droite de la télécommande ou sur le panneau avant pour parcourir le système de menus, puis appuyez sur la touche OK pour sélectionner un menu ou une valeur de réglage, ou valider une nouvelle configuration.
4. Allumez votre téléviseur et sélectionnez l’entrée TV où vous avez connecté l’AVR, selon les instructions de la rubrique Raccordement de votre téléviseur ou de votre dispositif d’affichage vidéo, à la page 15. 5. Appuyez sur la touche AVR de la télécommande. L'écran Menu principal de l'affichage à l'écran (OSD) va s'afficher sur le téléviseur.
Pour retourner au menu précédent ou pour quitter le système de menus, appuyez sur le touche Back/Exit (Retour/Quitter). Assurez-vous que tous les réglages sont corrects, car toutes les modifications que vous avez faites seront enregistrées.

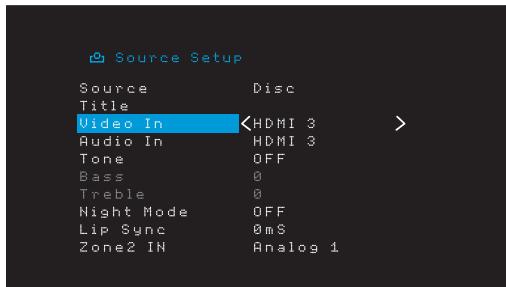

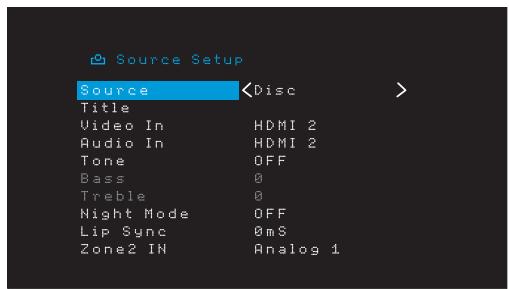

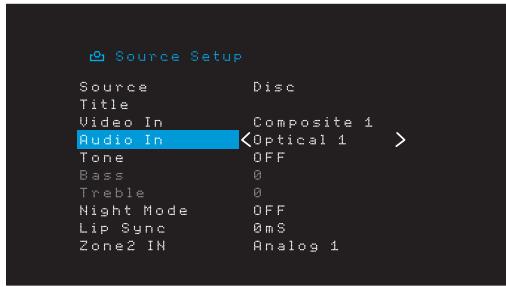

Le menu Source Setup (Configuration de la source) vous permet d'affecter les connexions physiques audio et vidéo correctes à chaque source et de configurer de nombreuses fonctionnalités de lecture vidéo pour chaque source. IMPORTANT : les paramètres « Video In » (Entrée vidéo) et « Audio In » (Entrée audio) sont optionnels et doivent être ajustés avant d'utiliser votre AVR pour activer la lecture de chaque source. Vous pouvez ajuster les autres réglages plus tard. Référez-vous à la rubrique Paramètres système, à la page 34, pour avoir des informations complètes sur la configuration de toutes les options du menu Réglages. 1. Passez en revue les connexions d’entrée que vous avez répertoriées dans le tableau des Boutons de sélection de la source et des Connecteurs affectés, à la page 16. Notez les modifications que vous voulez effectuer (s'il en existe) par rapport aux affectations par défaut des connecteurs qui s'affichent sur la liste. 2. Allumez votre téléviseur et sélectionnez l’entrée TV où vous avez connecté l’AVR, selon les instructions de la rubrique Raccordement de votre téléviseur ou de votre dispositif d’affichage vidéo, à la page 15. 3. Appuyez sur la touche OSD/Menu de la télécommande. Le menu de configuration OSD de l'AVR s'affiche sur le téléviseur. (Remarque : si vous avez utilisé une connexion vidéo composite vers votre téléviseur, les menus OSD ne s’afficheront pas sur celui-ci. Suivez les étapes ci-dessous sur l’affichage du panneau avant de l’AVR.)
« Source Setup » (Configuration de la source) et utilisez les touches flèches gauche/ droite pour sélectionner une touche de sélection de la source avec les connecteurs que vus souhaitez réaffecter.
OK. REMARQUE : si vous sélectionnez un connecteur HDMI comme connecteur d'entrée vidéo, la connexion audio passe automatiquement sur le même connecteur HDMI.
étapes 3 - 6 pour le reste des touches de sélection de la source avec les connecteurs que vous souhaitez réaffecter. Title (Titre) : cette sélection vous permet de changer le nom de l'affichage pour la source, ce qui est important si le type de votre périphérique source est différent du nom de la source préprogrammée. Utilisez les touches Up/Down (Haut/Bas) pour explorer les caractères alphanumériques jusqu'à ce que le caractère souhaité s'affiche, ensuite, utilisez les touches Left/Right (Gauche/Droite) pour déplacer le curseur vers la position suivante ou précédente. Déplacez encore le curseur pour créer un espace. (votre nom peut avoir un maximum de 10 caractères). Lorsque vous avez terminé, appuyez sur la touche OK. Le nouveau nom va s'afficher sur le panneau avant de l'AVR et dans le système des menus à l'écran. Tone (Tonalité) : ce paramètre indique si les commandes de graves et d’aigus sont actives pour la source. Lorsque vous réglez ce paramètre sur Off (Désactivé), les commandes de tonalité sont en dehors du circuit et le son ne subit aucune modification. Lorsqu'il est défini sur On (Activé), les commandes de graves et d'aigus sont dans le circuit. Treble/Bass (Aigus/Graves) : ces paramètres augmentent ou réduisent les fréquences des aigus ou des graves jusqu'à 10dB, par des incréments de 2dB. Utilisez les touches gauche/droite pour changer ce paramètre. La configuration par défaut est 0dB. Night Mode (Mode nocturne) : ce paramètre permet d’activer le mode Nocturne pour la source et fonctionne avec des disques ou des émissions spécialement codés au format Dolby Digital. Ce mode permet de compresser le son afin de réduire le volume des passages les plus forts et ne pas gêner les autres tout en restituant clairement les dialogues. Les paramètres suivants sont disponibles : • OFF (Désactivé) : aucune compression n’est appliquée. Les passages les plus forts sont reproduits tels qu’ils ont été enregistrés. • Mid (Moyen) : le volume des passages les plus forts est modérément réduit. Un flux Dolby True HD est compressé automatiquement en fonction de ses caractéristiques. • Max (Maximum) : le volume des passages les plus forts est réduit au maximum.
(Retour/Quitter) pour supprimer tous les menus.
Établissez la liaison entre l'AVR et votre périphérique Bluetooth. 1. Appuyez sur la touche OSD/Menu et sélectionnez « Source Select. » (« Sélectionner la source »).
Pour lire un média MP3 ou WMA disponible sur les périphériques compatibles au DLNA connectés sur le réseau, utilisez le syntoniseur interne de la radio sur Internet ou écoutez les sources via AirPlay (AVR 1710S/AVR 171S uniquement), l'AVR doit être connecté sur votre réseau local et vous devez les relier au réseau Si votre réseau utilise une adresse IP automatique, il n’est normalement pas nécessaire de suivre les procédures de configuration du réseau. Une fois l’AVR connecté à votre réseau local, le réseau lui affecte automatiquement une adresse IP. L’AVR se connecte alors automatiquement au réseau. Si l’AVR ne se connecte pas automatiquement à votre réseau (auquel cas le message « Not Connected » (Non connecté) s’affiche sur l’AVR lorsque vous appuyez sur la touche de la source Réseau) : 1. Appuyez sur la touche OSD/Menu, sélectionnez System Setup (Configuration du système), ensuite sélectionnez Network (Réseau). 2. Le menu Network (Réseau) s’affiche.
OK. L’AVR passe en mode liaison.
REMARQUE : nous vous recommandons de connecter l’AVR directement à un routeur du réseau local de façon à ce qu’il puisse accéder à Internet, notamment en vue d’écouter la radio par Internet ou d’accéder aux périphériques disponibles sur le réseau pour lire le contenu sauvegardé sur ce périphérique (référez-vous à la rubrique Écouter le média via votre réseau local), à la page 28, pour plus d'informations.
• Si votre périphérique nécessite un mot de passe, utilisez 0000. 6. Établissez une liaison entre votre périphérique et l'AVR. Une fois la liaison établie, appuyez sur la touche OSD/Menu. Pour lire les fichiers audio en continu à partir du périphérique Bluetooth connecté : 1. Appuyez sur la touche OSD/Menu. 2. Sélectionner le menu Source Select (Sélection de la source). 3. Sélectionnez Bluetooth à partir de la liste des sources.
Vous pouvez régler le volume soit en tournant la molette de volume du panneau avant (dans le sens des aiguilles d’une montre pour augmenter le volume et dans le sens inverse des aiguilles d’une montre pour le réduire), soit en appuyant sur la touche VOL+ ou VOL- de la télécommande. Le volume s’affiche sous forme de valeur négative de décibels (dB) en-dessous du point de référence 0dB (-80dB – +10dB). 0 dB est le niveau de volume maximum recommandé pour votre AVR. Bien qu’il soit possible d’augmenter le volume, un niveau supérieur risque d’endommager les enceintes et de provoquer des troubles de l’audition. Pour certaines sources audio plus dynamiques, un niveau de 0 dB peut même s’avérer trop élevé et endommager l’équipement. Réglez les niveaux de volume avec précaution. Pour changer l'affichage du niveau du volume de l'échelle de décibels par défaut à une échelle allant de 0 à 90, ajustez la configuration des unités du volume dans le menu Paramètres du système, selon les instructions de la section Paramètres système, à la page 39.
Absence d’image : • Vérifiez la sélection de la source et l'affectation des entrées vidéo. • Vérifiez que tous les raccordements sont corrects. • Vérifiez la sélection de l’entrée vidéo sur le téléviseur ou le dispositif d’affichage. Conseils supplémentaires pour le dépannage des connexions HDMI • Mettez hors tension tous les périphériques (y compris le téléviseur, l’AVR et tous les composants sources). • Débranchez les câbles HDMI, en commençant par le câble qui relie l’AVR et le téléviseur, puis en continuant avec les câbles qui relient l’AVR et chaque appareil source.
REMARQUE : selon les composants qui constituent votre système, la complexité des communications requises entre les composants HDMI peut entraîner des retards d’une minute dans la réalisation de certaines actions, notamment le changement de source ou le passage des canaux SD aux canaux HD.
La sélection d’un mode ambiophonique peut être aussi simple que sophistiquée ; tout dépend de votre système et de vos préférences. N’hésitez pas à faire des essais pour trouver vos modes ambiophoniques préférés en fonction des sources et des types d’émission. Pour obtenir de plus amples informations sur les modes ambiophoniques, reportez-vous à la section Traitement audio et son ambiophonique, à la page 29. Pour sélectionner un mode ambiophonique, appuyez sur la touche OSD/Menu et sélectionnez le Surround Mode (Mode ambiophonique). Le menu Surround Mode (Mode ambiophonique) s’affiche :
(coupure du son) de la télécommande. Cette action n’a aucun effet sur les enregistrements en cours. Le message MUTE (Mise en sourdine) apparaît sur l’affichage à titre de rappel. Pour rétablir le son, appuyez à nouveau sur la touche Mute (coupure du son) ou réglez le volume.
Branchez un casque d’écoute muni d’une prise stéréo 1/4 po à la prise Phones (Casques) du panneau avant. Le mode par défaut HARMAN Headphone (Casque Headphone) utilise un traitement ambiophonique virtuel pour émuler le son du système d'enceintes à canaux 5.1. Appuyez sur la touche Surround Modes (Modes ambiophoniques) sur le panneau avant ou sur la télécommande pour passer en mode Headphone Bypass (Dérivation du casque) qui transmet un signal conventionnel à deux canaux au casque. Aucun autre mode ambiophonique n’est disponible pour les casques d’écoute. REMARQUE : le son ne sera pas retransmis à travers les casques si la source iPod est sélectionnée.
Il existe trois façons de sélectionner une source : • Appuyez sur les touches de sélection de la source sur le panneau avant pour explorer les sources. • À l'aide des menus à l'écran, appuyez sur le bouton OSD/Menu, mettez « Source Select » en surbrillance (« Sélection de la source ») et appuyez sur la touche OK. Faites défiler la liste pour accéder à la source de votre choix, puis appuyez sur la touche OK. • Sélectionnez directement une source en appuyant sur la touche de sélection de la source de la télécommande. L’AVR sélectionne les entrées audio et vidéo affectées à la source, ainsi que tout autre réglage effectué lors de la configuration. Le nom de la source, les entrées vidéo et audio affectées à la source, ainsi que le mode ambiophonique vont s'afficher sur le panneau avant. Le nom de la source et le mode ambiophonique actif vont aussi s'afficher brièvement sur l'écran du téléviseur.
• Le mode « 2 CH Stereo » (Stéréo à 2 canaux) utilise deux enceintes. • Le mode « 5 CH Stereo » (Stéréo à 5 canaux) reproduit le signal du canal gauche via les enceintes avant gauche et ambiophonique gauche, le signal du canal droit via les enceintes avant droite et ambiophonique droite, et le signal mono additionné via l’enceinte centrale. • « 7 CH Stereo » « Stéréo à 7 canaux » (AVR 1710S/AVR 171S uniquement) suit le même schéma que 5 CH Stereo (Stéréo à 5 canaux), mais ajoute les enceintes ambiophoniques arrière gauche et arrière droite. Ce mode est disponible uniquement lorsque les enceintes ambiophoniques arrière sont disponibles et n'ont pas été réaffectées à la multizone ou au mode avant en hauteur. Reportez-vous à la rubrique Traitement audio et son ambiophonique, à la page 29 pour plus d'informations. 77
Movie (Film) : si vous souhaitez un mode ambiophonique adapté à la lecture vidéo, sélectionnez l’un des modes suivants : DTS Neo:6 Cinema ou Dolby Pro Logic II (IIx ou IIz lorsque sept enceintes principales sont disponibles) dans l'AVR 1710S/AVR 171S. Music (Musique) : si vous souhaitez un mode ambiophonique adapté à la lecture audio, sélectionnez l’un des modes suivants : DTS Neo:6 Music ou Dolby Pro Logic II (IIx ou IIz lorsque sept enceintes principales sont disponibles dans l'AVR 1710S/AVR 171S). Le mode Dolby Pro Logic II/IIx/IIz Music permet d'accéder à un sous-menu avec certains paramètres supplémentaires. Reportez-vous à la rubrique Traitement audio et son ambiophonique, à la page 29 pour plus d'informations. Game (Jeu) : Dolby Pro Logic II (IIx/IIz lorsque sept enceintes principales sont disponibles), l'option Game (Jeu) est disponible pour la lecture des jeux vidéo. Après la sélection, appuyez sur la touche Back/Exit (Retour/Quitter). Vous pouvez également changer les catégories du mode ambiophonique en appuyant plusieurs fois sur la touche Surround Mode (Mode ambiophonique) soit sur la télécommande, ou sur le panneau avant. • Vous pouvez changer les modes ambiophoniques à seon des catégories des modes ambiophoniques en appuyant sur les touches Surround Mode Select (Sélectionner le mode ambiophonique) sur la panneau avant. Reportez-vous à la section Traitement audio et son ambiophonique, à la page 29 pour plus d'informations.
Par défaut, la syntonisation se fait automatiquement ; chaque fois que vous appuyez sur les touches de syntonisation haut et bas, l’AVR lance une recherche jusqu’à ce qu’il trouve une station dotée d’un signal suffisamment puissant. Pour basculer au mode de syntonisation manuelle dans lequel chaque activation des touches Haut/Bas passe à une seule fréquence de réglage, appuyez sur la touche Tuning Mode (Mode de syntonisation) sur le panneau avant ou maintenez la touche OK enfoncée sur la télécommande pendant plus de 3 secondes. Chaque fois que vous appuyez sur cette touche, le système bascule entre le mode de syntonisation manuelle et le mode de syntonisation automatique. Après avoir syntonisé une station FM, le changement du mode de syntonisation permet également de sélectionner le mode de réception de la radio stéréo ou mono. Le mode mono peut améliorer la réception des stations à signal faible. Rappelons que certains modes ambiophoniques ne sont pas disponibles avec la réception mono.
Vous pouvez enregistrer un total de 30 stations (AM et FM combinées) comme stations mémorisées. Lorsque vous voulez enregistrer la station actuellement syntonisée comme station mémorisée, appuyez sur la touche Memory (Mémoire) de la télécommande. Utilisez les touches numériques pour entrer le numéro de mémorisation de votre choix. Pour syntoniser une station mémorisée : • Appuyez sur les touches Gauche/Droite. • Appuyez sur la touche Preset Scan (Scan préprogrammé) de la télécommande. L'AVR va syntoniser successivement chaque station préprogrammée pendant cinq secondes. Lorsque la station mémorisée souhaitée est syntonisée, appuyez de nouveau sur la touche Preset Scan (Scan préprogrammé) • Entrez le chiffre prédéfini à l'aide des touches numériques. Pour les stations mémorisées allant de 10 à 30, appuyez sur 0 avant le chiffre prédéfini. Par exemple, pour entrer la station 21, appuyez sur 0-2-1. Auto Store est une autre méthode d'enregistrement automatique des stations préprogrammées. Lorsque vous sélectionnez Auto Store (Enregistrement automatique), votre AVR va rechercher les fréquences présentant un signal excellent et les enregistrer automatiquement comme stations préprogrammées. Pour utiliser Auto Store (Enregistrement automatique) : • Dans la source FM ou AM, appuyez sur la touche Info/Option sur la télécommande de l'AVR. • Appuyez sur OK pour sélectionner « Auto Store » (Enregistrement automatique). • Mettez « Yes » (Oui) surbrillance et appuyez sur « OK ». Votre AVR pourra prendre plusieurs minutes pour terminer le processus d'enregistrement automatique. Notez que l'Enregistrement automatique va effacer toutes les stations préprogrammées actuellement enregistrées.
Compatibilité MP3 : mono ou stéréo, vitesses de transmission constantes (CBR) comprises entre 8 kb/s et 320 kb/s, vitesses de transmission variables (VBR) quelle que soit la qualité du fichier, taux d’échantillonnage compris entre 8 kHz et 48 kHz. Compatibilité WMA : ver. 9.2, CBR stéréo avec un taux d’échantillonnage compris entre 32 kHz et 48 kHz et vitesse de transmission comprise entre 40 kb/s et 192 kb/s, CBR mono avec un taux d’échantillonnage compris entre 8 kHz et 16 kHz et vitesse de transmission comprise entre 5 kb/s et 16 kb/s, encodage VBR et encodage de qualité 10 – 98, taux d’échantillonnage compris entre 44 kHz et 48 kHz. Aucun autre type de média n'est pris en charge. Lecture de fichiers sur un périphérique USB 1. Insérez le lecteur USB dans le port USB du panneau avant de l’AVR. IMPORTANT : ne raccordez pas un ordinateur personnel ou un autre périphérique au port USB. Les concentrateurs USB et les lecteurs de cartes multiples ne sont pas pris en charge. 2. Appuyez sur la touche de sélection de la source USB sur la télécommande jusqu'à ce que l'affichage du panneau affiche « USB » comme source. L’écran USB s’affiche.
(passer à la piste suivante ou précédente, avance ou retour rapide dans une piste, lecture d'un fichier, suspension ou arrêt de la lecture). • Pour répéter un fichier ou un dossier, appuyez sur la touche Option/Info et sélectionnez l'option Repeat (Répéter). Chaque fois que vous appuyez sur les touches Left (Gauche) ou Right (Droite) OK, le réglage va changer de Off (répétition désactivée) à Repeat One (file) (Répéter un (fichier)) ou Repeat All (files) (Répéter tout) (fichiers du niveau actuel du répertoire du lecteur). L'option Repeat All (Répéter tout) sera toujours activée lorsque la lecture aléatoire est activée.
Fonction iPod ou iPhone
Utilisation de votre AVR Pendant que vous explorez, maintenez la touche enfoncée pour aller plus rapidement. Pendant qu'une sélection est en cours de lecture, le titre de la chanson et l'icône du mode de lecture s'affichent sur l'écran de message du panneau avant. Si l'AVR est connecté à votre téléviseur, un écran d'iPod va apparaître et afficher l'icône du mode de lecture, le titre de la chanson, l'artiste et l'album. Si la lecture aléatoire ou le mode répétition a été programmé(e), une icône va s'afficher.
Info et sélectionnez Shuffle (Lecture aléatoire). Appuyez successivement sur la touche Shuffle (Lecture aléatoire) pour activer ou désactiver ce réglage. L'AVR va automatiquement répéter les pistes jusqu'à ce la lecture soit arrêtée manuellement. • Pour réduire un dossier et retourner au niveau de menu précédent, appuyez sur la touche Back/Exit (Retour/Quitter).

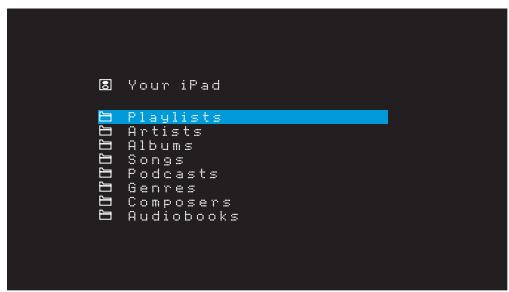

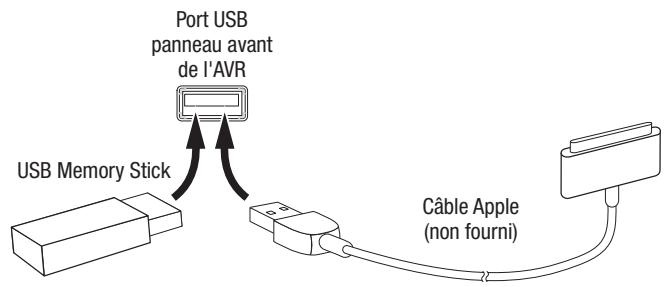

Lorsque vous raccordez un iPod, iPhone ou iPad au port USB sur le panneau avant de l’AVR, vous pouvez lire les fichiers audio qu’il contient via votre système audio/vidéo haute qualité, charger l’iPod, l’iPhone ou l’iPad à l'aide de la télécommande de l’AVR, et visualiser les messages de navigation sur l’affichage du panneau avant de l’AVR ou d’un dispositif d’affichage vidéo raccordé. Pour les dernières informations sur la compatibilité, veuillez visiter notre site web : www.harmankardon.com. Appuyez sur la touche de sélection de la source USB sur la télécommande jusqu'à ce que l'affichage du panneau avant affiche « iPod » comme source. L’écran d'iPod s’affiche.
Appuyez sur la touche Option/Info pour afficher le menu des options de l'iPod : Repeat (Répétition) : sélectionnez ce paramètre pour répéter une piste ou toutes les pistes de l'album ou de la liste de lecture actuels. Chaque fois que vous appuyez sur la touche OK, le paramètre change de repeat Off (Répétition désactivée), repeat One (Répéter un titre) ou repeat All (Répéter tout). Shuffle (Lecture aléatoire) : sélectionnez ce paramètre pour lire toutes les chansons disponibles dans un ordre aléatoire. Chaque fois que vous appuyez sur la touche OK, le paramètre passe à lecture aléatoire par Chanson, lecture aléatoire par Album, ou Désactivé pour terminer la lecture aléatoire. REMARQUE : l'application iTunes vous permet de dispenser certaines pistes du mode de lecture aléatoire. L'AVR ne peut pas changer cette configuration. Écoute des médias par AirPlay (AVR 1710S/AVR 171S uniquement) Si vous avez intégré un AVR 1710S/AVR 171S sur votre réseau local, vous l'utiliser pour la diffusion via AirPlay à partir des périphériques compatibles à Apple avec iOS 4.2 ou plus et des ordinateurs dotés de iTunes 10.1 ou plus qui sont connectés sur le même réseau. Référez-vous à la section Connexion à votre réseau local, à la page 18, pour des informations sur la connexion à votre réseau, et à la section Configuration du réseau, à la page 24 pour plus d'information sur la connexion à votre réseau. 79

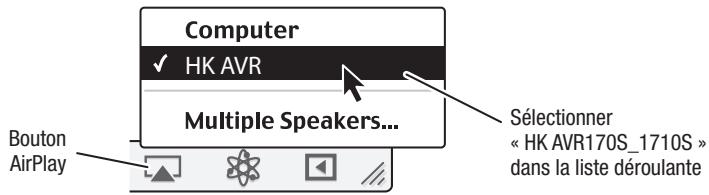

« HK AVR » dans la liste déroulante qui s’affiche.
(« AirPlay activé ») et interrompt la source en cours de lecture sur l’AVR. Si l'AVR est en mode Veille, il va s'allumer et démarrer la lecture du flux audio AirPlay. L’écran de lecture la musique s’affiche sur l'OSD. Utilisez les touches de commande de lecture de la télécommande pour contrôler la lecture.

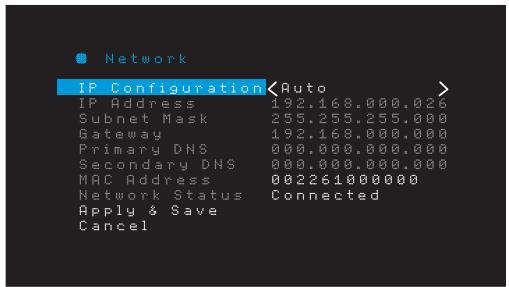

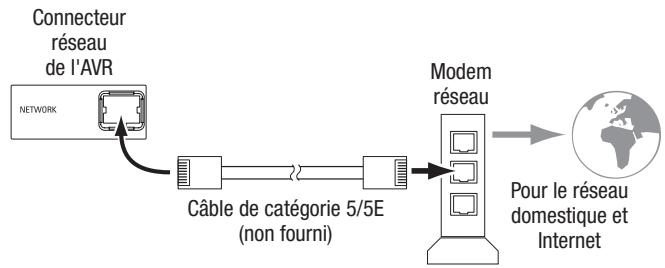

La connexion réseau de votre AVR vous permet d’accéder à de nombreux flux audio au format MP3 et WMA via Internet. Après que vous ayez réussi à vous connecter sur votre réseau local selon les instructions de la section Connexion à votre réseau local, à la page 18, et à configurer le réseau selon les consignes de la section Configuration du réseau, à la page 24, appuyez sur la touche de sélection de la source du réseau sur la télécommande. Chaque fois que vous appuyez sur la touche, le système bascule entre les écrans Réseau et vTuner.
DLNA est un protocole de partage de fichiers qui crée un lien entre l'AVR et d'autres périphériques contenant des fichiers audio sur le même réseau. Le protocole DLNA est pris en charge par les PC qui disposent du lecteur Windows Media, du Centre multimédia Windows ou de l'option de partage des fichiers via le serveur Intel Media. Les ordinateurs Apple peuvent également partager des fichiers via DLNA à l'aide du logiciel HARMAN Music Manager, que vous pouvez télécharger gratuitement sur www.harmankardon.com. (un logiciel tiers qui permet de partager des fichiers DNLA est également disponible) Compatibilité MP3 : mono ou stéréo, vitesses de transmission constantes (CBR) comprises entre 8 kb/s et 320 kb/s, vitesses de transmission variables (VBR) quelle que soit la qualité du fichier, taux d’échantillonnage compris entre 8 kHz et 48 kHz. Compatibilité WMA : ver. 9.2, CBR stéréo avec un taux d’échantillonnage compris entre 32 kHz et 48 kHz et vitesse de transmission comprise entre 40 kb/s et 192 kb/s, CBR mono avec un taux d’échantillonnage compris entre 8 kHz et 16 kHz et vitesse de transmission comprise entre 5 kb/s et 16 kb/s, encodage VBR et encodage de qualité 10 – 98, taux d’échantillonnage compris entre 44 kHz et 48 kHz. avant d’accéder aux fichiers situés sur d’autres périphériques via le réseau, il est essentiel d’activer le partage de fichiers avec l’AVR sur chaque périphérique. Pour partager les fichiers multimédias enregistrés sur un ordinateur : 1. Ouvrez le Lecteur Windows Media. 2. Ouvrez le menu Bibliothèque et sélectionnez Media Sharing (Partage des fichiers multimédias). La fenêtre Media Sharing (Partage des fichiers multimédias) s’affiche. 3. Cochez la case « Share My Media » (Partager mes fichiers multimédias). Une icône représentant l’AVR apparaît dans la fenêtre. 4. Sélectionnez l’icône de l’AVR, sélectionnez « Allow » (Autoriser), puis cliquez sur OK. L’AVR doit désormais pouvoir accéder aux fichiers WMA et MP3 de l’ordinateur. Pour partager des fichiers multimédia sur d'autres types d'ordinateurs, systèmes d'exploitation et logiciels multimédia : consultez les instructions prévues pour l'ordinateur, le système d'exploitation ou le lecteur multimédia. Pour écouter les médias partagés, appuyez sur la touche de sélection de la source du réseau. (Si la source affichée est vTuner, appuyez une deuxième fois sur cette touche pour passer de la source Internet Radio (Radio par Internet) à la source Network (Réseau)). L’écran Home Network (Réseau local) s’affiche.
Internet via le portail www.radioharmankardon.com. Pour sélectionner un flux, utilisez les touches haut/bas afin de faire la recherche par catégorie. REMARQUE : les catégories affichées varier par région. Pour créer une liste de favoris, connectez-vous que sur www.radioharmankardon.com à partir de votre ordinateur. Entrez soit l'adresse MAC de votre AVR comme N° de son ID (l'adresse MAC est sur l'écran Paramètres réseau dans le menu Paramètres système AVR 171S/AVR 1710S uniquement), ou le N° d'ID du vTuner de votre AVR (le N° d'ID du vTuner figure sur la page d'AIDE sur menu principal du vTuner - AVR 161S/AVR 1610S uniquement) et créez un compte. Les favoris que vous avez sélectionnés sur le site web seront disponibles sur l'AVR. L'exploration est similaire aux autres menus. Faites défiler la liste pour accéder à l’élément de votre choix, puis appuyez sur la touche OK pour le sélectionner. Pour retourner au niveau du menu précédent (ou pour masquer le menu du niveau supérieur), appuyez sur la touche Back/Exit (Retour/Quitter) ou sur la touche Gauche. L'AVR ne peut pas se connecter sur les flux qui nécessitent une inscription sur le site ou une autre interaction avant la lecture du flux. Si l'AVR ne peut se connecter sur le flux, un message « Network Error » (« Erreur réseau ») va s'afficher brièvement, et l'écran Radio par Internet restera essentiellement vide.
Utilisez les touches haut/bas pour parcourir le contenu enregistré dans la bibliothèque du lecteur multimédia du périphérique. Faites défiler la liste pour accéder à l’élément de votre choix, puis appuyez sur la touche OK pour le sélectionner. Pour retourner au niveau du menu précédent (ou pour masquer le menu à partir du niveau supérieur), appuyez sur la touche Back/Exit (Retour/Quitter). REMARQUE : bien que du contenu vidéo puisse apparaître dans le menu, l’AVR ne prend pas en charge la lecture vidéo provenant d’une connexion réseau.
Il est possible de coder les signaux audio en divers formats pouvant avoir une incidence non seulement sur la qualité du son, mais aussi sur le nombre de canaux d’enceintes et le mode ambiophonique. Vous pouvez par ailleurs sélectionner manuellement un autre mode ambiophonique.

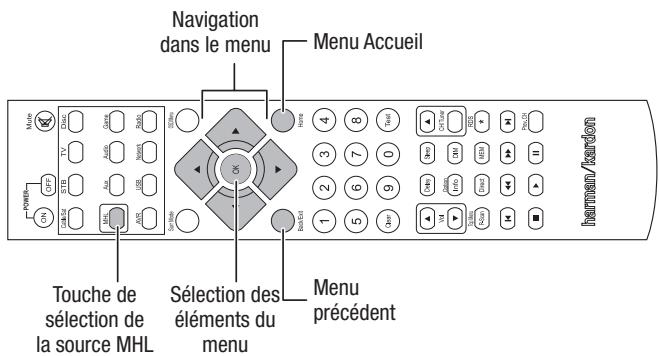

Touche de Sélection des sélection de éléments du la source MHL menu
Dans l’écran Connecter, choisissez simplement vos modèles AVR dans la liste comme appareil destination pour qu’il démarre la diffusion. Ajustez le volume directement dans l’application avec la barre de volume de l’écran Connecter.
Spotify lets you listen to millions of songs – the artists you love, the latest hits and discoveries just for you. 47, offre une brève description de chaque mode et indique les types de signaux ou de trains de bits numériques entrants correspondant à chaque mode. Pour obtenir de plus amples informations sur les modes Dolby et DTS, consultez les sites Web www.dolby.com et www.dtsonline.com. Si vous avez des doutes, consultez la pochette du disque pour obtenir de plus amples informations sur les modes ambiophoniques disponibles. En règle générale, les sections non essentielles d’un disque, c’est-à-dire les bandes-annonces, les contenus extras ou le menu du disque, sont disponibles uniquement en mode Dolby Digital 2.0 (2 canaux) ou PCM 2 canaux. Si le titre principal est en cours de lecture et que l’un de ces modes ambiophoniques apparaît sur l’affichage, recherchez une section de réglage du son ou de la langue dans le menu du disque. Veillez également à ce que la sortie audio de votre lecteur de disques soit réglée sur le train de bits d’origine plutôt que sur PCM 2 canaux. Arrêtez la lecture et vérifiez le réglage de sortie du lecteur. Les enregistrements numériques multicanaux sont produits en formats cinq canaux, six canaux ou sept canaux, avec ou sans « 1 » canal. Les canaux inclus dans un enregistrement à 5.1 canaux standard sont les suivants : avant gauche, avant droit, central, ambiophonique gauche, ambiophonique droit et LFE (effets de basses fréquences). Le canal LFE est représenté par « .1 » pour indiquer qu’il est limité aux basses fréquences. Les enregistrements 6.1 canaux ajoutent un canal arrière ambiophonique simple, et les enregistrements 7.1 canaux ajoutent des canaux ambiophoniques arrière gauche et arrière droite à la configuration des 5.1 canaux. De nouveaux formats sont disponibles en configurations 7.1 canaux. Votre AVR peut lire les nouveaux formats audio, offrant ainsi une expérience de cinéma maison plus excitante. AVR 1710S/AVR 171S uniquement : pour utiliser les modes ambiophoniques 6.1 et 7.1 canaux, les canaux ambiophoniques arrière doivent être activés. Reportez-vous à la rubrique Configuration manuelle des enceintes, à la page 30 pour plus d'informations. Les formats numériques incluent Dolby Digital 2.0 (deux canaux uniquement), Dolby Digital 5.1, Dolby Digital EX (6.1), Dolby Digital Plus (7.1), Dolby TrueHD (7.1), DTS-HD High-Resolution Audio (7.1), DTS-HD Master Audio (7.1), DTS 5.1, DTS-ES (6.1 Matrix et Discrete), DTS 96/24 (5.1), les modes PCM à deux canaux en 32kHz, 44.1kHz, 48kHz, 88.1kHz, 96kHz, 176.4kHz ou 192kHz, et le mode PCM multicanal 5.1 ou 7.1. Lorsque l’AVR reçoit un train de bits numérique, il détecte la méthode de codage, ainsi que le nombre de canaux, qui s’affiche brièvement sous forme de trois numéros séparés par des barres obliques (p. ex., « 3/2/.1 »). 81
LFE. « 1 » indique la présence d’un canal LFE. Les signaux des 6.1 canaux – Dolby Digital EX et DTS-ES Matrix et Discrete – chacun comporte un fanion qui signale le décodage du canal ambiophonique arrière au récepteur, indiqué comme 3/2/.1 EX-ON pour les fichiers Dolby Digital EX, et 3/3/.1 ES-ON pour les fichiers DTS-ES. Les signaux Dolby Digital 2.0 peuvent inclure un indicateur Dolby Surround spécifiant DSON ou DS-OFF, selon que le train de bits à 2 canaux contient uniquement des informations stéréo ou le mixage réducteur d’un programme multicanal pouvant être décodé par le décodeur Dolby Pro Logic de l’AVR. Par défaut, ces signaux sont reproduits en mode Dolby Pro Logic IIx Movie. Lors de la réception d’un signal PCM, l’indication « PCM » et le taux d’échantillonnage (32 kHz, 44,1 kHz, 48 kHz, 88.2 kHz ou 96 kHz) s’affichent. Lorsqu’il n’existe que deux canaux (gauche et droit), il est possible d’utiliser les modes ambiophoniques analogiques pour décoder le signal en plusieurs canaux. Si vous préférez utiliser un format ambiophonique autre que le codage numérique du signal natif, appuyez sur la touche de sélection du mode ambiophonique pour afficher le menu « Surround Modes » (Modes ambiophoniques) (reportez-vous à la rubrique Sélection d'un mode ambiophonique, à la page 25). L’option Auto Select (Sélection automatique) définit le mode ambiophonique sur le codage numérique du signal natif, p. ex., Dolby Digital, DTS, Dolby TrueHD ou DTS-HD Master Audio. Pour les fichiers à 2 canaux, l’AVR utilise par défaut le mode HARMAN NSP. Si vous préférez utiliser un autre mode ambiophonique, sélectionnez la catégorie du mode ambiophonique : Virtual Surround (Ambiophonique virtuel), Stereo (Stéréo), Movie (Film), Music (Musique) ou Video Game (Jeu vidéo). Appuyez sur la touche OK pour changer de mode. Chaque catégorie de mode ambiophonique est définie sur un mode ambiophonique par défaut : • Virtual Surround (Ambiophonique virtuel) : enceinte virtuelle. • Stereo (Stéréo) : stéréo 7 canaux ou stéréo 5 canaux (selon le nombre d'enceintes principales disponibles dans le système). • NSP : HARMAN NSP. • Movie (Film) : Dolby Pro Logic II Movie. La commande PLIIz Height Gain (PLIIz gain en hauteur) vous permet de changer le volume des canaux avant en hauteur pour l'adapter aux différents programmes. Cette commande a trois paramètres : Low (Faible) (volume normal), Mid (Moyen) (augmentation modéré du volume) et High (Élevé) (augmentation maximum du volume). Notez que vous pouvez également procéder au réglage fin des niveaux de volume des canaux avant en hauteur. Référez-vous à la section Configuration manuelle des niveaux de sortie des canaux, à la page 32, pour plus d'informations. Dolby PLII/Dolby PLIIx Music : d'autres paramètres sont disponibles lorsque vous sélectionnez le Mode musique Dolby Pro Logic II ou IIx dans le menu Modes ambiophoniques :
Dimension (Dimension) : ce réglage a un effet sur la profondeur du champ ambiophonique, et permet de « déplacer » le son vers l’avant ou vers l’arrière de la pièce. La valeur de « 0 » est une valeur neutre par défaut. La valeur « F-3 » déplace le son vers l’avant de la pièce et la valeur « R-3 » vers l’arrière. Utilisez les touches gauche/droite pour effectuer ce réglage. Panorama (Panoramique) : lorsque le mode « Panorama » (Panoramique) est activé, une partie du son des enceintes avant passe aux enceintes ambiophoniques, ce qui crée un effet enveloppant. Appuyez successivement sur la touche OK pour activer ou désactiver ce réglage. Reportez-vous au Tableau A10 de l’Annexe pour obtenir plus d'informations sur les modes ambiophoniques disponibles pour les différents trains de bits. Configuration manuelle des enceintes Votre AVR offre une grande souplesse d’utilisation. Il prend en charge la plupart des enceintes et vous pouvez personnaliser sa configuration en fonction des caractéristiques de la pièce dans laquelle vous l’installez. La fonction EzSet/EQ détecte automatiquement les caractéristiques de chaque enceinte raccordée et optimise les performances de l’AVR en conséquence. Si vous ne parvenez pas à procéder à l’étalonnage EzSet/EQ ou si vous souhaitez configurer manuellement votre AVR, utilisez les menus à l’écran Manual Speaker Setup (Configuration manuelle des enceintes). Avant de commencer, placez vos enceintes en suivant les instructions de la rubrique Positionnement de vos enceintes, à la page 11, puis raccordez-les à l’AVR. Consultez le mode d’emploi des enceintes ou le site Web du fabricant pour connaître la plage de fréquences de chaque enceinte. Bien que vous puissiez régler le niveau de chaque canal de l'AVR « à l’oreille », l’utilisation SPL (calibreur de niveau de pression acoustique) acheté dans un magasin électronique local permet une mesure beaucoup plus précise. Notez vos paramètres de configuration dans les Tableaux A3 et A12 de l’Annexe pour pouvoir les réenregistrer facilement, notamment lorsque vous réinitialisez le système ou débranchez l’appareil pendant plus de quatre semaines.
20 kHz (±3 dB). Notez la fréquence la plus basse prise en charge par chacune de vos enceintes (en dehors du caisson de graves) (100 Hz dans l’exemple ci-dessus) comme fréquence de coupure dans le Tableau A3 de l’Annexe. REMARQUE : cette fréquence n’est pas la même que la fréquence de coupure, également indiquée dans les caractéristiques techniques de l'enceinte. La gestion des graves de l’AVR détermine les enceintes devant être utilisées pour reproduire les basses fréquences (c’est-à-dire les graves) du programme source. Envoyer les notes les plus basses aux petites enceintes satellites risque de produire un mauvais son, voire d’endommager vos enceintes. Par ailleurs, le caisson de graves ne doit pas restituer les notes les plus hautes. Une gestion correcte des graves permet à l’AVR de diviser le signal source à une fréquence de coupure. Toutes les informations au-dessus de ce fréquence de coupure sont transmises aux enceintes de votre système et toutes les informations en dessous de cette fréquence de coupure sont transmises au caisson de graves. De cette manière, chaque enceinte de votre système sera utilisée au mieux de ses capacités afin de restituer un son plus puissant et plus réaliste. Étape 2 – Mesure des distances des enceintes Dans l’idéal, toutes les enceintes devraient être placées en cercle autour de la position d’écoute. Il est néanmoins possible de placer certaines enceintes un peu plus en retrait de la position d’écoute. Pour cette raison, les sons provenant des différentes enceintes, qui sont normalement reçus simultanément, risquent d’être brouillés à cause des temps d'arrivée différents. Votre AVR dispose d’un réglage de distance qui compense les différences de positionnement réelles des enceintes. Mesurez la distance qui sépare chaque enceinte de la position d’écoute et notez-la dans le Tableau A4 de l’Annexe. Même si toutes les enceintes sont équidistantes de la position d’écoute, indiquez les distances des enceintes comme décrit à la section Définition de la distance des enceintes, à la page 32. Étape 3 – Menu Manual Speaker Setup (Configuration manuelle des enceintes) Vous êtes maintenant prêt à programmer l’AVR. Asseyez-vous à votre position d’écoute habituelle et observez le silence le plus complet. Après avoir allumé l'AVR et le dispositif d'affichage vidéo, appuyez sur la touche OSD/Menu pour afficher le système de menus. Sélectionnez le menu Speaker Setup (Configuration des enceintes), ensuite, sélectionnez Manuel Setup (Configuration manuelle).
Ce paramètre permet de programmer le réglage correct pour chaque groupe d’enceintes. Les réglages de ce menu ont un effet sur le reste de la procédure de configuration des enceintes et sur la disponibilité simultanée de divers modes ambiophoniques. Sélectionnez On (Activé) lorsque votre système dispose d’enceintes ; sélectionnez Off (Désactivé) pour les positions ne disposant pas d’enceintes. Le réglage Front Left & Right (Avant gauche et droite) est toujours défini sur On (Activé) et il est impossible de le désactiver.
• Zone 2 (Zone 2) : sélectionnez l'option Zone 2 si votre système principal est un système à canaux 5.1 et si vous voulez utiliser les sorties d'Enceintes ambiophoniques affectées pour alimenter les enceintes de la Zone 2. Référez-vous à la rubrique Installation d'un système multizone, à la page 19, pour plus d'informations. • Front Height (Avant en hauteur) : sélectionnez l'option Front Height (avant en hauteur) si votre système principal est un système de canaux 7.1 et si vous utilisez des enceintes avant en hauteur avec Dolby Pro Logic IIz. • OFF (Désactivé) : sélectionnez Off (Désactivé) si vous n'avez pas connecté les enceintes sur les sorties d'enceintes Amp affectées. REMARQUE : lorsque vous avez configuré AMP affecté sur « Zone 2 », les enceintes connectées aux sorties Amp affectées ne seront pas configurées pendant le processus EzSet/EQ. Configurez manuellement les enceintes selon les explications ci-dessous. Lorsque vous avez terminé, appuyez sur la touche Back/Exit (Retour/Quitter). Crossover (Filtre) Revenez au menu Speaker Setup (Configuration des enceintes), sélectionnez le paramètre « Crossover » (Filtre), puis appuyez sur la touche OK pour afficher le menu « Crossover » (Filtre).
Configuration de l'AVR pour vos enceintes, à la page 22, l'AVR enregistre les résultats. Pour effectuer le réglage fin de EzSet/EQ ou pour configurer l'AVR à partir du début, sélectionnez Manual Setup (Configuration manuelle). Le menu Manual Setup (Configuration manuelle) s’affiche :
Référez-vous au Tableau A3 pour voir les fréquences des filtres que vous avez notées pour vos enceintes. 83
Notez ces réglages dans le Tableau A6 de l’Annexe. Lorsque vous avez fini d'entrer ces paramètres, appuyez sur la touche Back/Exit (Retour/ Quitter) pour retourner au menu Manual Setup (Configuration manuelle). Sélectionnez encore le menu « Speakers » (Enceintes) et notez la configuration du caisson de graves. ce réglage dépend de la configuration du filtre que vous avez sélectionnée pour les enceintes gauche et droite.
Si vous possédez un récepteur stéréo conventionnel, un simple contrôle de la balance permet de régler l’image stéréo en modifiant le volume sonore relatif des canaux gauche et droit. Dans un système cinéma maison doté d'un maximum de sept canaux principaux et de deux caissons de graves, il est fondamental — mais aussi plus difficile — d’obtenir une image stéréo adéquate. L’objectif est d’assurer que chaque canal reproduit les sons à un volume égal à la position d’écoute. La fonction d’étalonnage EzSet/EQ de votre AVR exécute automatiquement et simplement pour vous cette tâche compliquée. Le menu Output Adjust (Réglage de la sortie) vous permet néanmoins d’étalonner les niveaux manuellement, soit en utilisant la tonalité de test intégrée au système, soit en écoutant directement les fichiers sources. À partir du menu Manual Setup (Configuration manuelle), sélectionnez Output Adjust (Réglage de la sortie) pour afficher le menu de réglage du volume des enceintes.
• Si vous avez réglé les enceintes gauche/droite sur LARGE (LARGE), sélectionnez l’un des trois réglages suivants pour le caisson de graves : L/R+LFE (Gauche/droite + LFE) : ce réglage envoie toutes les informations de basses fréquences au caisson de graves, notamment a) les informations de basses fréquences également transmises aux enceintes avant gauche et avant droite, et b) les informations du canal d’effets de basses fréquences (LFE). OFF (Désactivé) : sélectionnez ce réglage si vous n’utilisez pas de caisson de graves. Les informations de basses fréquences sont envoyées aux enceintes avant gauche et avant droite. LFE : ce réglage transmet les informations de basses fréquences contenues dans les canaux pleine gamme via les enceintes avant gauche et droite, et envoie les informations du canal LFE uniquement au caisson de graves. Distance Comme l’indique l’étape 2 ci-dessus, lorsque vous mesurez la distance qui sépare chaque enceinte de la position d’écoute, votre AVR met à votre disposition un réglage permettant de compenser les différences de distance afin que le son provenant de chaque enceinte atteigne la position d’écoute au moment voulu. Cette procédure améliore la clarté et la richesse du son. Dans le menu Manual Setup (Configuration manuelle), déplacez le curseur vers la paramètre Distance et appuyez sur OK pour afficher le menu Adjust Speaker Distance (Ajuster la distance des enceintes).
Au cours des réglages, procédez de l’une des façons suivantes pour mesurer le niveau des canaux : • Utilisez de préférence un calibreur de niveau de pression acoustique portable réglé sur une pondération C et une échelle lente. Réglez chaque enceinte de sorte que le calibreur affiche une valeur de 75 dB lors de l’exécution de la tonalité de test intégrée de l’AVR. • À l’oreille. Réglez les niveaux afin que le niveau sonore de la tonalité de test vous semble équivalent sur toutes les enceintes. Pour régler les niveaux à l’aide de la tonalité de test interne de l’AVR, sélectionnez le paramètre Test Tone (Tonalité de test) à l’aide des touches gauche/droite. Ensuite sélectionnez le paramètre Test Tone SEQ (SÉQUENCE de tonalité de test) pour sélectionner entre Auto (Automatique) et Manual (Manuel) : Auto (Automatique) : la tonalité de test parcourt automatiquement toutes les enceintes, comme l’indique la barre de sélection. Utilisez les touches gauche/droite pour régler le niveau d’une enceinte lorsque la tonalité de test s’arrête dessus. Utilisez les touches haut/bas pour déplacer le curseur vers une autre ligne ; la tonalité de test suit le curseur. Pour arrêter la tonalité de test, utilisez les touches Haut/Bas pour déplacer le curseur hors de la zone de la liste des enceintes affichée à l’écran. Manual (Manuel) : la tonalité de test est émise sur l’enceinte actuellement sélectionnée uniquement jusqu’à ce que vous utilisiez les touches haut/bas pour la déplacer vers une autre enceinte. Utilisez les touches gauche/droite pour régler le niveau de l’enceinte sur laquelle est émise la tonalité de test.
2 et notée dans le Tableau A4 de l’Annexe (voir page 39). Sélectionnez une enceinte, puis modifiez la mesure à l’aide des touches gauche/droite. Les valeurs de distance disponibles sont comprises entre 0 et 30 pieds (9,1 mètres). La distance par défaut pour toutes les enceintes est de 3 mètres (10 pieds).

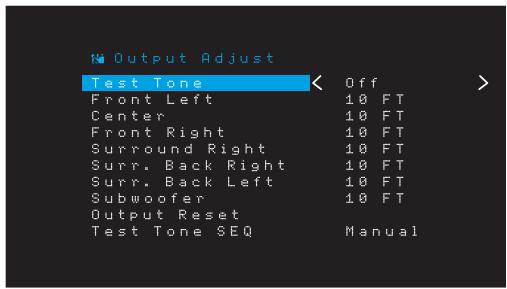

Test Tone (Tonalité de test) sur Off (Désactivé), utilisez les touches haut/bas pour accéder à chaque enceinte, puis réglez leur niveau à l’aide des touches gauche/droite pendant la lecture de la source. REMARQUE : si vous utilisez un calibreur de niveau de pression acoustique portable avec un appareil source externe, notamment un disque de test ou une sélection audio, activezle et réglez la commande de volume principale de l’AVR jusqu’à ce que le calibreur indique 75 dB. Réglez alors les niveaux d’enceinte individuels.
• Pour les films et les programmes musicaux vidéo, vous devez tenter de créer un champ sonore enveloppant et réaliste qui vous plonge dans le film ou l’émission musicale sans dévier votre attention de l’action à l’écran. • Pour les enregistrements musicaux multicanal, certains producteurs créent un champ sonore qui place les musiciens autour de vous ; d’autres créent un champ sonore qui place les musiciens face à vous, avec une ambiance plus subtile dans les enceintes ambiophoniques (comme si vous étiez dans une salle de concert). • Dans la plupart des bandes-son à 5.1 canaux, et 7.1 canaux, les enceintes ambiophoniques ne sont pas aussi puissantes ou actives que les enceintes avant. Régler les enceintes ambiophoniques de façon à ce qu’elles soient toujours aussi puissantes que les enceintes avant risque de rendre difficile la compréhension des dialogues et de reproduire certains effets sonores beaucoup trop fort. Remarques concernant le volume du caisson de graves : • Le volume du caisson de graves qui convient aux sources musicales est parfois trop élevé pour les films, tandis que la configuration idéale pour les films est très silencieuse pour la musique. Lorsque vous réglez le volume du caisson de graves, écoutez des sources musicales et des films dotés de graves puissantes afin de trouver un « équilibre » qui convient aux deux sources. • Si votre caisson de graves est trop ou pas assez puissant, essayez de le changer de place. Le fait de placer le caisson de graves dans un angle tend toujours à augmenter la sortie des graves et son positionnement loin des murs ou des angles tend à réduire cet effet.

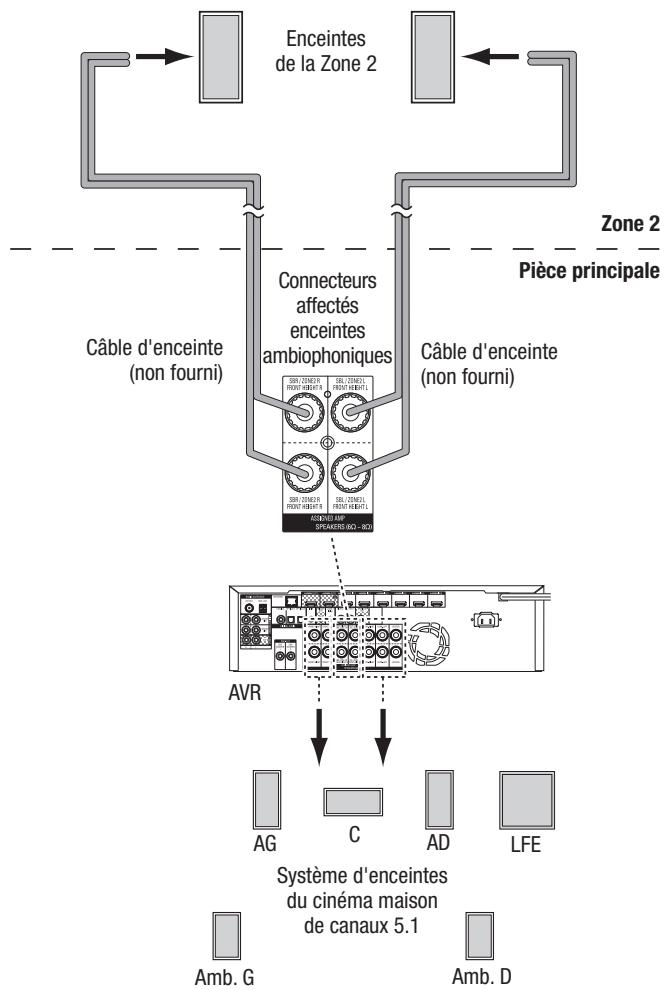

Lorsque le système multizone est utilisé, vous pouvez bénéficier d'une présentation excitante de cinéma maison 5.1 canaux dans la principale zone d'écoute, pendant que les autres écoutent le même programme sur une source complètement différente dans une autre pièce. Référez-vous à la section Installation d'un système multizone, à la page 19, pour plus d'informations sur l'installation.
• Bien que vous puissiez écouter l'iPod ou l'USB comme une source dans la Zone 2, vous ne pouvez pas démarrer la lecture de l'iPod ou de l'USB à partir cette Zone 2. Vous d'abord sélectionner iPod ou USB comme une source dans la Zone 1 et commencer la lecture d'une piste ou d'une liste de lecture à partir de là. Ensuite, vous pouvez sélectionner iPod comme source de la Zone 2 et commander la lecture à partir de la Zone 2 même si vous souhaitez basculer la Zone 1 vers une source différente. • Seule l'une des sources internes de l'AVR (iPod, USB, vTuner, Network, AirPlay, DLNA DMR) peut être active à la fois dans les deux zones. Par exemple, si vous écoutez le vTuner comme source dans la Zone 1 et vous faites basculer la source dans la Zone 2 pour l'USB, le système va changer la source de la Zone 1 en USB (et vice versa). Pour écouter des sources différentes dans la Zone 1 et la Zone 2 au même moment, au moins une source doit représenter l'une des sources externes configurables de l'AVR (Cable/Sat (Câble/sat), Disc (disque), STB ou TV (TV)) qui est connectée sur l'une des entrées audio analogiques, ou sur l'une des sources radio terrestre de l'AVR (FM ou AM).
Nombre d'enceintes, à la page 31). Lorsque cette ligne est définie sur la Zone 2, vous pouvez configurer la pièce d'écoute principale pour un maximum de 5.1 canaux uniquement. Pour utiliser la télécommande afin de contrôler le son dans la Zone 2, appuyez sur la touche Zone 2 de la télécommande. Les touches du volume, de coupure du son, et de sélection de la source vont contrôler le son dans la zone 2 et la touche Zone 2 va s'allumer chaque fois que vous appuyez sur une touche pour indiquer que la télécommande est en mode de contrôle de la Zone 2. Appuyez de nouveau sur la touche Zone 2 pour ramener la télécommande en mode de contrôle de la zone d'écoute principale.
Source : cette ligne vous permet de sélectionner l'entrée de la source pour la Zone 2. Vous pouvez sélectionner une source différente de celle qui est en cours d'utilisation dans la principale zone d'écoute. Toutefois, si la même source a été sélectionnée pour la zone d'écoute principale et la Zone 2, les auditeurs qui sont dans les deux zones vont entendre le même contenu. Seules les sources audio analogiques sont disponibles pour la Zone 2. Pour écouter les périphériques numériques comme un lecteur CD dans la Zone 2, suivez les étapes suivantes : 1. En plus de la connexion audio numérique, connectez les sorties audio analogiques du périphérique source sur l'AVR. Notez dans le Tableau A5 à la page 39 pour enregistrer l'ensemble de sorties analogiques que vous avez utilisées. 2. Utilisez la touche Audio Input (Entrée audio) sur le panneau avant de l'AVR pour sélectionner l'entrée audio analogique (laissez le paramètre Audio pour le périphérique sources dans le menu Source Setup (Configuration de la source) défini sur l'entrée numérique). 85

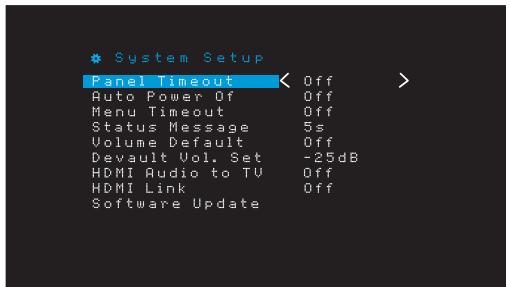

Paramètres du système
Lorsque la minuterie de veille est activée, l’AVR peut fonctionner pendant 90 minutes maximum, puis il se met automatiquement hors tension. Appuyez sur la touche Sleep (Veille) et entrez le temps au bout duquel Arrêter s'affiche. Appuyez successivement sur cette touche pour augmenter la durée de lecture à 10 minutes, avec un maximum de 90 minutes. Sélectionnez le réglage « SLEEP OFF » (Minuterie désactivée) pour désactiver la minuterie de veille. Une fois la minuterie de veille réglée, la luminosité de l’affichage du panneau avant est automatiquement réduite de moitié. Si vous appuyez sur la touche Sleep (Veille) après avoir défini le délai, le temps restant s’affiche. Appuyez à nouveau sur cette touche pour modifier le délai. L'affichage du panneau avant va effectuer un compte à rebours pendant les 10 dernières secondes avant de basculer en mode Veille. L'activation d'une touche quelconque pendant ce compte à rebours va annuler le processus et désactiver la minuterie de mise en veille.
(« Désactivé ») pour que l'affichage reste continuellement actif.
Si l’AVR ne fonctionne pas correctement après une coupure de courant, débranchez le cordon d’alimentation pendant au moins 3 minutes. Rebranchez le cordon et remettez l’AVR sous tension. Si cette procédure est inefficace, réinitialisez le processeur de l’AVR en procédant comme suit.
« RESET » (Réinitialisation) apparaisse sur l’affichage du panneau avant.
3 secondes. Sélectionnez « Off » (désactivé) si vous ne souhaitez pas voir ces messages sur l'écran du téléviseur (ils vont encore apparaître sur l'affichage des messages du panneau avant de l'AVR).

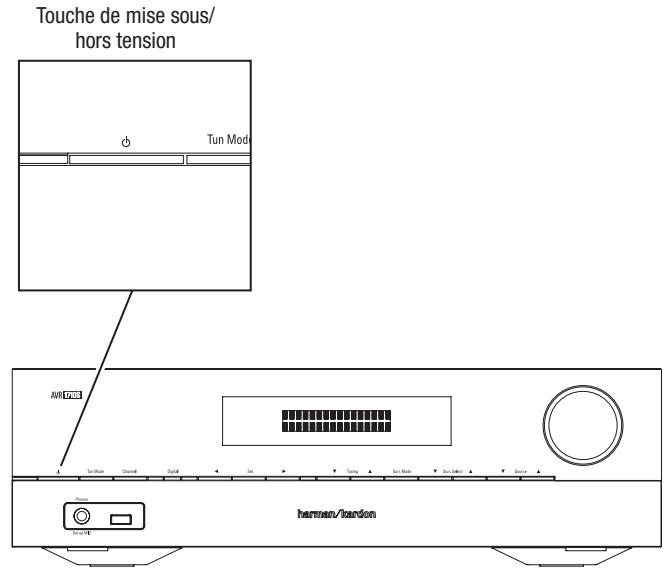

1. Appuyez sur le bouton de mise sous/hors tension du panneau avant plus de trois secondes pour mettre l'AVR hors tension (le voyant d'alimentation passe à l'orange.
Si l’AVR ne fonctionne toujours pas correctement après une réinitialisation du processeur, contactez un centre de services agréé Harman Kardon pour obtenir de l’aide. Pour localiser un centre de services agréé, consultez notre site Web à l’adresse www.harmankardon.com.
HDMI Audio to TV (Audio HDMI vers téléviseur) : ce réglage indique si les signaux audio HDMI sont transmis au dispositif d’affichage via le connecteur de sortie moniteur HDMI. En mode de fonctionnement normal, laissez ce réglage sur « Off » (Désactivé) pour diffuser le son via l’AVR. Pour utiliser le téléviseur sans le système cinéma maison, définissez ce réglage sur « On » (Activé). HDMI Link (Lien HDMI) : ce réglage permet la communication des informations de contrôle entre les périphériques HDMI de votre système. Activez ce réglage pour permettre la communication des informations de contrôle entre les périphériques HDMI. Désactivez-le pour ne pas autoriser cette communication Software Update (Mise à jour du logiciel) : dès la publication d’un logiciel de mise à niveau de l’AVR, des instructions d’installation sont mises à disposition à la section Support produits du site Web ou auprès du service clientèle de Harman Kardon. Le moment venu, vous pourrez utiliser ce sous-menu pour installer la mise à niveau du logiciel. IMPORTANT : pendant la mise à niveau du logiciel, ne mettez pas l’AVR hors tension et n'utilisez aucune de ses commandes. Vous risqueriez de provoquer des dommages irréversibles. 86
• Le son est coupé • Le volume est réglé sur un niveau faible
à cause d’un court-circuit • L’amplificateur est en mode de protection à cause de problèmes internes
• La source du programme est en mode mono • Configuration incorrecte des enceintes • La source du programme est en mode stéréo
• Appuyez sur la touche MUTE (Coupure du son)
emplacez les piles de la télécommande
• Vous n’avez pas appuyé sur la touche de sélection de source pendant au moins 3 secondes
La hauteur inclut les supports et le châssis.

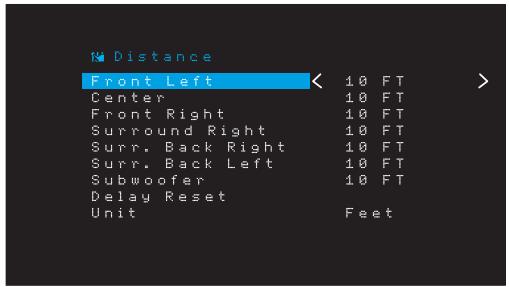

Vos paramètres de retard Vos paramètres de retard enceintes de la position d’écoute position 1 position 2
• Panorama (Panoramique) ( règle l’effet ambiophonique enveloppant)
• Tuner appliqués ; ce mode peut donc être utilisé avec un caisson de graves. • PCM (32kHz, 44,1kHz, 48kHz, 96kHz)
Zone 2 Mise en sourdine de
Zone 2 Mise en sourdine de
Zone 2 Mise en sourdine de
Zone 2 Mise en sourdine de
Zone 2 Mise en sourdine de
Mise en sourdine de l'AVR Mise en sourdine de l'AVR
Code de configuration
Blu-ray est une marque commerciale de Blu-ray Disc Association. CEA est une marque déposée de Consumer Electronics Association. Fabriqué sous la licence des Dolby Laboratories. Dolby, Pro Logic, et le symbole 2D sont des marques commerciales de Dolby Laboratories. MLP Lossless est une marque de commerce de Dolby Laboratories. Fabrication sous la licence et le brevet américain N° 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,212,827; 7,333,929; 7,392,195; 7,272,567 et d'autres brevets américains et internationaux délivrés ou en cours. DTS-HD, le Symbole, & DTS-HD et le symbole sont des marques déposées, et DTS-HD Master Audio est une marque commerciale de DTS Inc. Le produit inclut le logiciel. © DTS, Inc. Tous droits réservés. HDMI, le logo HDMI logo et High-Definition Multimedia Interface sont marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays. Intel est une marque déposée d’Intel Corporation. iOS est une marque déposée de Cisco Systems, Inc., et/ou de ses filiales aux États-Unis et dans d’autres pays. Roku est une marque déposée de Roku, Inc. Roku Streaming Stick une marque commerciale de Roku, Inc. Tous droits réservés. TiVo est une marque déposée de TiVo Inc. Series2 est une marque de commerce de TiVo, Inc. Windows Media est une marque déposée de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Les fonctions, les spécifications et l’apparence sont sujettes à modification sans avis préalable. Spotify Connect feature may not be used in countries where Spotify service is not available.
• No obstruya las ranuras de ventilación en la parte superior del AVR ni coloque objetos directamente sobre estas. • No coloque el AVR directamente sobre una superficie alfombrada. • No coloque el AVR en ubicaciones húmedas, en ubicaciones con calor o frío extremos ni en áreas cercanas a calefactores o a salidas de calefacción, ni tampoco lo exponga a la luz solar directa. 107 Conector de auricular/entrada de micrófono
Botones de selección de modos de sonido envolvente
salida HDMI Conectores de salida de preamplificador del subwoofer
(AVR 1610S) Conector de red: Si la red doméstica es cableada, utilice un cable Ethernet cat. 5 o cat. 5E (no incluido) para conectar el conector de red del AVR a su red doméstica, a fin de disfrutar radio por Internet y contenido de dispositivos compatibles con DLNA, que estén conectados a la red. Consulte la sección Conexión a la red doméstica, en la página 18, para obtener más información. Conector de salida de preamplificador del subwoofer: Conecte este conector a un subwoofer alimentado con una entrada de nivel de línea. Consulte la sección Conexión del subwoofer, en la página 15, para obtener más información. IMPORTANTE: El AVR 1710S y el AVR 171S tienen dos conectores de subwoofer. Conectores de salida HDMI: Si su televisor posee un conector HDMI y desea conectar dispositivos fuente HDMI al AVR, utilice un cable HDMI (no incluido) para conectarlo al conector de salida de HDMI del AVR. IMPORTANTE: El AVR 1710S y el AVR 171S tienen dos conectores de salida HDMI. Notas sobre el uso del conector de salida del HDMI: • Al conectar una pantalla con DVI al conector de salida del HDMI, utilice un adaptador HDMI a DVI y realice una conexión de audio independiente. • Asegúrese de que la pantalla con HDMI admita HDCP (Protección de contenido digital de elevado ancho de banda). De lo contrario, no lo conecte a través de una conexión HDMI; utilice una conexión de video analógica y realice una conexión de audio independiente. • Solo AVR 1710S/AVR 171S: Si ha conectado un televisor que admite 3D a la salida HDMI 1 y un televisor que admite 2D a la salida HDMI 2, el AVR no permitirá la reproducción 3D cuando ambos televisores estén encendidos. Para ver contenido 3D, apague el AVR y ambos televisores. A continuación, encienda primero el televisor 3D, luego el AVR y, por último, el dispositivo fuente 3D. NO vuelva a encender el televisor 2D.
Una forma en la que puede determinar la mejor ubicación para el subwoofer es colocarlo temporalmente en la posición de escucha y reproducir música con contenido de bajos profundos. Muévase alrededor de diversas ubicaciones en la habitación mientras el sistema esté en funcionamiento (ubíquese donde se colocaría el subwoofer) y escuche hasta que encuentre el lugar en el que el rendimiento de bajos sea mejor. Coloque el subwoofer en esa ubicación. 115
Los conectores banana se insertan dentro del orificio que está en el medio de la tapa del terminal, como se ilustra a continuación: A. Ajuste la tapa.
B. Inserte el conector banana en el orificio de la tapa.
La conexión de video compuesto es la conexión de video analógica que se utiliza con mayor frecuencia. Mediante un solo cable se transmiten tanto los componentes de crominancia (color) como de luminancia (intensidad) de la señal de video. El conector suele estar codificado con color amarillo y es similar a un conector de audio analógico. No conecte un conector de video compuesto a un conector de audio analógico o digital coaxial, ni viceversa.
(exclusivamente en AVR 1710S/AVR 171S), recuerde que la Zona 2 es solo una zona de audio (el AVR no posee una salida de video de la Zona 2). Por lo tanto, realice las conexiones analógicas para todos los dispositivos fuente de audio (como un cambiador de CD) que querrá que estén disponibles para escuchar en la Zona 2 en todo momento.
Colocación de los altavoces, en la página 11, conecte cada uno de los altavoces al terminal del color correspondiente del AVR, como se explica en la sección Conexiones de los altavoces, en la página 12. Conecte los altavoces según se indica en la ilustración. Solo AVR 1710S/AVR 171S: Conecte los altavoces traseros izquierdos/derechos envolventes O los altavoces delanteros izquierdos/derechos en altura Recomendamos colocar el amplificador de la Zona 2 en la misma habitación que el AVR para que pueda utilizar un cable de audio estéreo corto junto con un cable para altavoces largo hasta la habitación remota. Un cable de audio estéreo largo aumentaría la posibilidad de la degradación de la señal. Según el amplificador en la Zona 2, puede distribuir la señal de audio para un solo par de altavoces o para varios pares colocados en diferentes habitaciones.  Altavoces de la Zona 2
USB colocado en el puerto USB del AVR y hasta dos dispositivos fuente conectados los conectores de entrada de audio analógico 1 y 2 en el panel trasero. El AVR ofrece dos métodos diferentes de distribución de audio a otras áreas en su hogar. Cada una de ellas requiere conexiones diferentes: A. Conecte los altavoces de la Zona 2 directamente en los conectores de salida de los altavoces amplificados asignados. Asigne los canales amplificados asignados para alimentar los altavoces de la Zona 2 (consulte la Configuración manual de los altavoces, en la página 30). Este método permite alimentar a un solo par de altavoces para la Zona 2.
Amplificador para la Zona 2 (no incluido) Zona 2 Conectores de los altavoces de amplificadores asignados
3. Pulse el botón selector de fuente que quiere invalidar y manténgalo pulsado durante tres segundos mientras emite una luz roja, se oscurece y vuelve a ser roja nuevamente. Luego, suéltelo. El control remoto se encuentra ahora en el modo de programación. 4. Pulse el botón selector de fuente que corresponde para el tipo de dispositivo fuente (es decir, para un reproductor de DVD, pulse el botón Blu-ray). El botón selector de fuente que pulsó en el paso 3 parpadeará una vez. 5. Apunte el control remoto hacia el dispositivo fuente y utilice los botones numéricos del control remoto para ingresar el código numérico mencionado en el Paso 2. a) Si se apaga el dispositivo, vuelva a pulsar el botón selector de fuente del paso 3 para guardar el código. El botón selector de fuente comenzará a parpadear, y el control remoto saldrá del modo de programación. b) Si el dispositivo no se apaga, ingrese otro código numérico. c) Si agotan los códigos numéricos de un dispositivo, puede buscar en todos los códigos en la biblioteca del control remoto para dispositivos de este tipo pulsando el botón Arriba del control remoto varias veces, hasta que se apague el dispositivo. Cuando se apague, pulse el botón selector de fuente del paso 3 para guardar el código. La mayoría de las etiquetas de los botones en el control remoto del AVR describen la función de cada botón cuando el control remoto se utiliza para controlar el AVR. No obstante, el botón puede realizar una función distinta cuando el control remoto se utiliza para controlar otro dispositivo. Consulte la sección Lista de funciones del control remoto, Tabla A13 del Apéndice. La mayoría de los usuarios deben seguir las instrucciones de esta sección, Configuración del AVR, para configurar un sistema de cine doméstico básico. Puede regresar a estos menús en cualquier momento, a fin de realizar ajustes adicionales, como los descritos en la sección Funciones avanzadas, en la página 29. 126
3. Pulse el botón OSD/Menu (OSD/Menú) del control remoto. El menú de configuración OSD del AVR aparecerá en el televisor. (Importante: Si ha utilizado una conexión de video compuesto al televisor, los menús de OSD no aparecerán en el televisor. Siga los pasos que aparecen a continuación utilizando la pantalla del panel frontal del AVR).
Puede obtener información más detallada sobre los modos de sonido envolvente en la sección Procesamiento de audio y sonido envolvente, en la página 29. Para seleccionar un modo de sonido envolvente, pulse el botó OSD/Menu (OSD/Menú) y seleccione Surround Mode (Modo de sonido envolvente). Aparecerá el menú Surround Mode (Modo de sonido envolvente).
Reproducción de archivos en un dispositivo USB 1. Introduzca el dispositivo USB en el puerto USB del panel frontal del AVR. IMPORTANTE: No conecte una computadora personal ni un dispositivo periférico al puerto USB. No es compatible con concentradores USB ni lectores de multitarjetas. 2. Pulse el botón selector de fuente USB en el control remoto hasta que el panel frontal muestre “USB” como la fuente. Aparecerá la pantalla de USB.
De forma predeterminada, el AVR define la sintonía automática; es decir que cada vez que se pulsen los botones Arriba/Abajo se busca hacia arriba o abajo la banda de frecuencia hasta encontrar una estación con una intensidad de señal aceptable. Para cambiar a sintonía manual, en la que al pulsar los botones Arriba/Abajo se cambia una sola frecuencia de sintonía a la vez, pulse el botón Tuning Mode (Modo de sintonía) del panel frontal o mantenga pulsado el botón OK (Aceptar) del control remoto durante más de 3 segundos. Cada vez que se pulsa el botón, se alterna entre los modos de sintonía automático y manual.
MP3 y WMA almacenados en otros dispositivos compatibles con DLNA que están conectados a la misma red que el AVR. El DLNA es un protocolo para compartir archivos que crea un puente entre el AVR y otros dispositivos en la misma red que contienen elementos multimedia de audio. El DLNA es compatible con las PC que poseen recursos compartidos de archivos de Windows Media Player, Windows Media Center o Intel Media Server. Las computadoras Apple también pueden compartir archivos por medio de DLNA mediante el uso del software de HARMAN Music Manager, que se puede descargar sin cargo en www.harmankardon.com. (También hay disponible software de terceros que permiten compartir archivos DLNA). Compatibilidad con MP3: Mono o estéreo, tasas de bits constantes (Constant bit rates, CBR) de 8 kbps a 320 kbps, tasas de bits variables (Variable bit rates, VBR) de calidad inferior a calidad superior, con tasas de muestreo de 8 kHz a 48 kHz. Compatibilidad con WMA: Ver. 9.2 básico, CBR estéreo con frecuencia de muestreo de 32 kHz a 48 kHz y tasa de bits de 40 kbps a 192 kbps, CBR mono con frecuencia de muestreo de 8 kHz a 16 kHz y tasa de bits de 5 kbps a 16 kbps, codificación de paso VBR y codificación de calidad 10 a 98, frecuencia de muestreo de 44 kHz y 48 kHz. Para poder acceder a archivos ubicados en otros dispositivos a través de la red, primero es necesario otorgar permiso para compartir archivos con el AVR en todos los dispositivos:
El AVR puede procesar señales de audio de 2 canales, a fin de producir un sonido envolvente multicanal, aunque no se haya codificado el sonido envolvente durante la grabación. Algunos de los modos disponibles son Dolby Pro Logic II/IIx/IIz, Virtual Speaker (Altavoz virtual), DTS Neo:6, HARMAN NSP, 5 CH Stereo (estéreo de 5 canales) y 7 CH Stereo (estéreo de 7 canales). Para seleccionar alguno de estos modos, pulse el botón Surround Modes (Modos de sonido envolvente).
Paso tres: Menú Manual Speaker Setup (Configuración manual de los altavoces) Ahora está listo para programar el AVR. Siéntese en su posición de escucha habitual y haga el mayor silencio posible en la habitación. Con el AVR y la pantalla de video encendidos, pulse el botón OSD/Menu (OSD/Menú) para visualizar el sistema de menú. Seleccione el menú Speaker Setup (Configuración de los altavoces) y luego seleccione Manual Setup (Configuración manual).
Solo AVR 1710S/AVR 171S: La configuración de Assigned AMP (Amplificador asignado) incluye cuatro opciones: • Surround Back (Envolvente trasero): Seleccione la opción Surr. Back (Envolvente trasero) si el sistema principal es un sistema de 7.1 canales y si está utilizando altavoces envolventes traseros izquierdos y altavoces envolventes traseros derechos. • Zone 2 (Zona 2): Seleccione la opción Zone 2 (Zona 2) si el sistema principal es un sistema de 5.1 canales y quiere utilizar las salidas de los altavoces amplificados asignados para alimentar los altavoces en la Zona 2. Consulte la sección Instale un sistema multizona, en la página 19, para obtener más información. • Front Height (Delantero en altura): Seleccione la opción Front Height (Delantero en altura) si el sistema principal es un sistema de 7.1 canales y está utilizando altavoces delanteros en altura con Dolby Pro Logic IIz. • Off (Apagado): Seleccione Off (Apagado) si no conectó los altavoces a las salidas de los altavoces amplificados asignados. IMPORTANTE: Cuando configure los amplificadores asignados a “Zone 2” (Zona 2), los altavoces conectados a las salidas de los amplificadores asignados no se configurarán durante el proceso EzSet/EQ. Configure manualmente los altavoces como se explica a continuación. Cuando haya finalizado, pulse el botón Back/Exit (Atrás/Salir). Notas sobre la configuración del volumen del subwoofer: • A veces, la configuración ideal del volumen del subwoofer para música resulta demasiado alta para películas, mientras que la configuración ideal para películas resulta demasiado baja para la música. Cuando configure el volumen del subwoofer, escuche música y películas con contenido de bajos profundos y determine un nivel de volumen “intermedio” que funcione para ambas. • Si el sonido de su subwoofer siempre parece demasiado alto o bajo, es posible que desee colocarlo en una ubicación diferente. Colocar el subwoofer en una esquina tenderá siempre a aumentar su salida de bajos, mientras que colocarlo en forma alejada de cualquier pared o esquina tenderá a disminuir su salida de bajos.
• A pesar de que puede escuchar un iPod o USB como fuente en la Zona 2, no puede comenzar a reproducir el iPod o el USB desde dentro de la Zona 2. Inicialmente debe seleccionar iPod o USB como fuente en la Zona 1 y comenzar la reproducción de una pista o lista de reproducción desde allí. Luego puede seleccionar iPod como la fuente de la Zona 2 y controlar la reproducción desde dentro de la Zona 2 incluso si cambia la Zona 1 a una fuente diferente. • Solo puede haber una fuente interna (iPod, USB, vTuner, Red, AirPlay, DMR DLNA) por vez en ambas zonas. Por ejemplo: si está escuchando vTuner como fuente en la Zona 1 y cambia la fuente en la Zona 2 a USB, cambiará la fuente en la Zona 1 a USB (y viceversa). Para escuchar fuentes diferentes en la Zona 1 y en la Zona 2 al mismo tiempo, por lo menos una fuente debe ser una de las fuentes externas configurables del AVR (Cable/Sat, Disc [Disco], STB o TV) que está conectada a una de las entradas de audio analógicas del AVR o a una de las fuentes de radio terrestres del AVR (FM o AM). Volume (Volumen): Seleccione esta línea y utilice los botones Izquierda/Derecha para controlar el volumen en la Zona 2. Assigned AMP (Amplificador asignado): Esta línea le permite asignar canales de amplificador asignado a “Zone 2” (Zona 2) para una operación multizona (consulte la sección Cantidad de altavoces, en la página 31). Cuando esta línea está configurada en Zone 2 (Zona 2), puede configurar la habitación principal de escucha solo hasta 5.1 canales.
Solo están disponibles las fuentes de audio analógicas para la Zona 2. Para escuchar dispositivos digitales como un reproductor de CD en la Zona 2, siga estos pasos: 1. Además de realizar una conexión de audio digital, conecte las salidas de audio analógicas del dispositivo fuente al AVR. Anote en la Tabla A5 en la página 39 para registrar el conjunto de entradas analógicas que utilizó. 2. Use el botón de entrada de audio del panel frontal del AVR para seleccionar la entrada de audio analógica. (Deje la configuración de Audio para el dispositivo fuente del menú Source Setup [Configuración de fuente] en la entrada digital). 137
Una vez configurado el temporizador de reposo, la pantalla del panel frontal se atenúa automáticamente a la mitad del brillo. Si pulsa el botón Sleep (Reposo) una vez configurado el temporizador, se visualiza el tiempo de reproducción restante. Vuelva a pulsar el botón Sleep (Reposo) para cambiar el tiempo de reproducción. En la pantalla del panel frontal se mostrará una cuenta regresiva durante los últimos 10 segundos antes de pasar al modo Sleep (Reposo). Si pulsa algún botón durante la cuenta regresiva, se cancelará el proceso y se desactivará el temporizador de reposo.
Auto Power Off (Apagado automático): Esta configuración permite configurar el AVR para que active el modo Off (Apagado) tras permanecer en el modo Sleep (Reposo) durante un tiempo predeterminado (de 1 a 8 horas). Consulte Indicador de alimentación/ Botón de encendido, en la página 4 para obtener más información. También permite que el AVR pase automáticamente al modo Sleep (Reposo) después de estar encendido durante un período predeterminado. Tenga en cuenta que no pasará al modo Sleep (Reposo) de esta forma si se seleccionó uno de los conectores de audio digitales como entrada de audio de la fuente activa. Consulte la sección Source Setup (Configuración de fuente), en la página 23, para obtener más información. Menu Timeout (Tiempo de espera del menú): Esta configuración permite establecer la cantidad de tiempo (de 20 a 50 segundos) durante la cual permanecerá encendida una pantalla de menú después del último ajuste. Seleccione la opción “Off” (Apagado) para que los menús permanezcan activos hasta que se pulse el botón OSD/Menu (OSD/ Menú). Status Message (Mensaje de estado): Aparecerá un mensaje de estado en la pantalla del televisor cuando el AVR esté encendido, se ajuste el volumen, se cambie la fuente o se detecte un cambio en la señal de entrada. Seleccione cuánto tiempo quiere que permanezca visible el mensaje, entre 2 y 10 segundos, con un valor predeterminado de 3 segundos. Seleccione “Off” (Apagado) si no desea ver los mensajes de estado en la pantalla del televisor (todavía seguirán apareciendo en la pantalla del panel frontal del AVR).
Durante el funcionamiento normal, deje esta configuración en Off (Apagado), ya que el audio se reproducirá a través del AVR. Para utilizar solo el televisor, sin el sistema de cine doméstico, coloque esta configuración en On (Encendido). HDMI Link (Conexión HDMI): Esta configuración permite la comunicación de información de control entre los dispositivos HDMI en su sistema. Configúrela como On (Encendido) para permitir la comunicación de control entre los dispositivos HDMI o como Off (Apagado) para evitar la comunicación de control. Software Update (Actualización de software): Si se lanza una actualización de software para su AVR, las instrucciones de instalación estarán disponibles en la sección de Soporte de producto del sitio web o en el servicio de atención al cliente de Harman Kardon. En ese momento, puede usar este submenú para instalar el software de actualización. IMPORTANTE: Durante una actualización de software, no apague el AVR ni utilice ninguno de sus controles. Hacerlo podría provocar daños permanentes en el AVR. 138
saída HDMI Conector de rede
