INSTRUKCJA OBSŁUGI AVR 171S HARMAN KARDON

TRYBY DŹWIĘKU PRZESTRZENNEGO

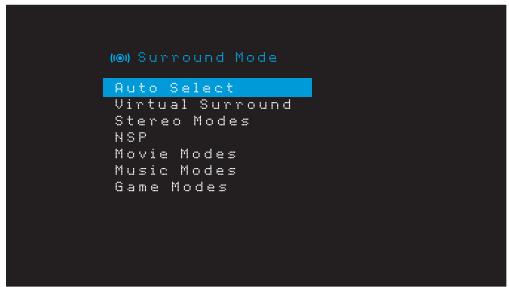

WYBÓR TRYBU DŹWIĘKU PRZESTRZENNEGO

PRZETWARZANIE SYGNAŁU DŹWIĘKOWEGO A DŹWIĘK PRZESTRZENNY

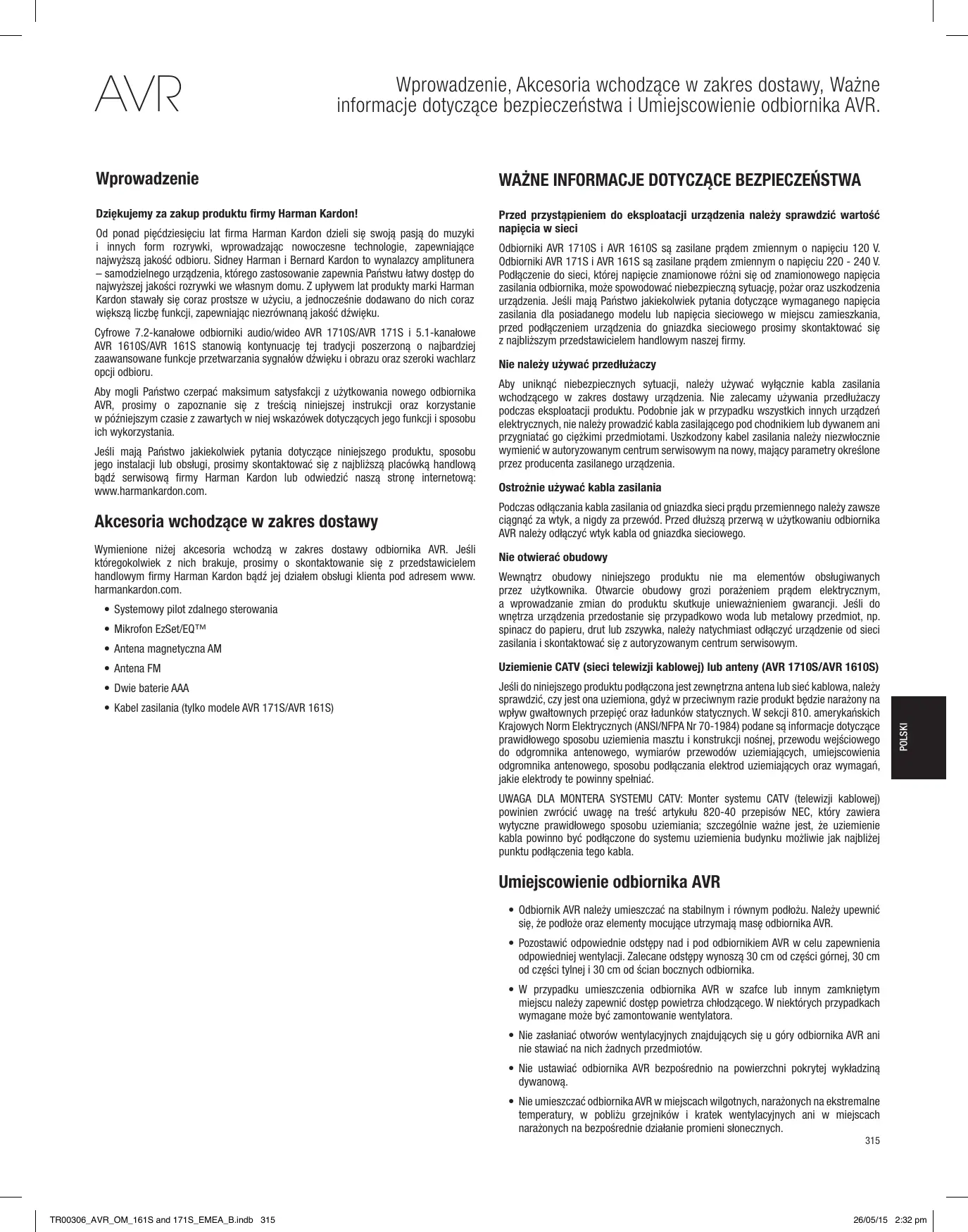

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 314 26/05/15 2:32 pm Wprowadzenie WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA Dziękujemy za zakup produktu firmy Harman Kardon! Przed przystąpieniem do eksploatacji urządzenia należy sprawdzić wartość napięcia w sieci Od ponad pięćdziesięciu lat firma Harman Kardon dzieli się swoją pasją do muzyki i innych form rozrywki, wprowadzając nowoczesne technologie, zapewniające najwyższą jakość odbioru. Sidney Harman i Bernard Kardon to wynalazcy amplitunera – samodzielnego urządzenia, którego zastosowanie zapewnia Państwu łatwy dostęp do najwyższej jakości rozrywki we własnym domu. Z upływem lat produkty marki Harman Kardon stawały się coraz prostsze w użyciu, a jednocześnie dodawano do nich coraz większą liczbę funkcji, zapewniając niezrównaną jakość dźwięku. Cyfrowe 7.2-kanałowe odbiorniki audio/wideo AVR 1710S/AVR 171S i 5.1-kanałowe AVR 1610S/AVR 161S stanowią kontynuację tej tradycji poszerzoną o najbardziej zaawansowane funkcje przetwarzania sygnałów dźwięku i obrazu oraz szeroki wachlarz opcji odbioru. Aby mogli Państwo czerpać maksimum satysfakcji z użytkowania nowego odbiornika AVR, prosimy o zapoznanie się z treścią niniejszej instrukcji oraz korzystanie w późniejszym czasie z zawartych w niej wskazówek dotyczących jego funkcji i sposobu ich wykorzystania. Jeśli mają Państwo jakiekolwiek pytania dotyczące niniejszego produktu, sposobu jego instalacji lub obsługi, prosimy skontaktować się z najbliższą placówką handlową bądź serwisową firmy Harman Kardon lub odwiedzić naszą stronę internetową: www.harmankardon.com. Akcesoria wchodzące w zakres dostawy Wymienione niżej akcesoria wchodzą w zakres dostawy odbiornika AVR. Jeśli któregokolwiek z nich brakuje, prosimy o skontaktowanie się z przedstawicielem handlowym firmy Harman Kardon bądź jej działem obsługi klienta pod adresem www. harmankardon.com. Odbiorniki AVR 1710S i AVR 1610S są zasilane prądem zmiennym o napięciu 120 V. Odbiorniki AVR 171S i AVR 161S są zasilane prądem zmiennym o napięciu 220 - 240 V. Podłączenie do sieci, której napięcie znamionowe różni się od znamionowego napięcia zasilania odbiornika, może spowodować niebezpieczną sytuację, pożar oraz uszkodzenia urządzenia. Jeśli mają Państwo jakiekolwiek pytania dotyczące wymaganego napięcia zasilania dla posiadanego modelu lub napięcia sieciowego w miejscu zamieszkania, przed podłączeniem urządzenia do gniazdka sieciowego prosimy skontaktować się z najbliższym przedstawicielem handlowym naszej firmy. Nie należy używać przedłużaczy Aby uniknąć niebezpiecznych sytuacji, należy używać wyłącznie kabla zasilania wchodzącego w zakres dostawy urządzenia. Nie zalecamy używania przedłużaczy podczas eksploatacji produktu. Podobnie jak w przypadku wszystkich innych urządzeń elektrycznych, nie należy prowadzić kabla zasilającego pod chodnikiem lub dywanem ani przygniatać go ciężkimi przedmiotami. Uszkodzony kabel zasilania należy niezwłocznie wymienić w autoryzowanym centrum serwisowym na nowy, mający parametry określone przez producenta zasilanego urządzenia. Ostrożnie używać kabla zasilania Podczas odłączania kabla zasilania od gniazdka sieci prądu przemiennego należy zawsze ciągnąć za wtyk, a nigdy za przewód. Przed dłuższą przerwą w użytkowaniu odbiornika AVR należy odłączyć wtyk kabla od gniazdka sieciowego. Nie otwierać obudowy

• Antena magnetyczna AM Wewnątrz obudowy niniejszego produktu nie ma elementów obsługiwanych przez użytkownika. Otwarcie obudowy grozi porażeniem prądem elektrycznym, a wprowadzanie zmian do produktu skutkuje unieważnieniem gwarancji. Jeśli do wnętrza urządzenia przedostanie się przypadkowo woda lub metalowy przedmiot, np. spinacz do papieru, drut lub zszywka, należy natychmiast odłączyć urządzenie od sieci zasilania i skontaktować się z autoryzowanym centrum serwisowym.

• Antena FM Uziemienie CATV (sieci telewizji kablowej) lub anteny (AVR 1710S/AVR 1610S)

• Dwie baterie AAA Jeśli do niniejszego produktu podłączona jest zewnętrzna antena lub sieć kablowa, należy sprawdzić, czy jest ona uziemiona, gdyż w przeciwnym razie produkt będzie narażony na wpływ gwałtownych przepięć oraz ładunków statycznych. W sekcji 810. amerykańskich Krajowych Norm Elektrycznych (ANSI/NFPA Nr 70-1984) podane są informacje dotyczące prawidłowego sposobu uziemienia masztu i konstrukcji nośnej, przewodu wejściowego do odgromnika antenowego, wymiarów przewodów uziemiających, umiejscowienia odgromnika antenowego, sposobu podłączania elektrod uziemiających oraz wymagań, jakie elektrody te powinny spełniać.

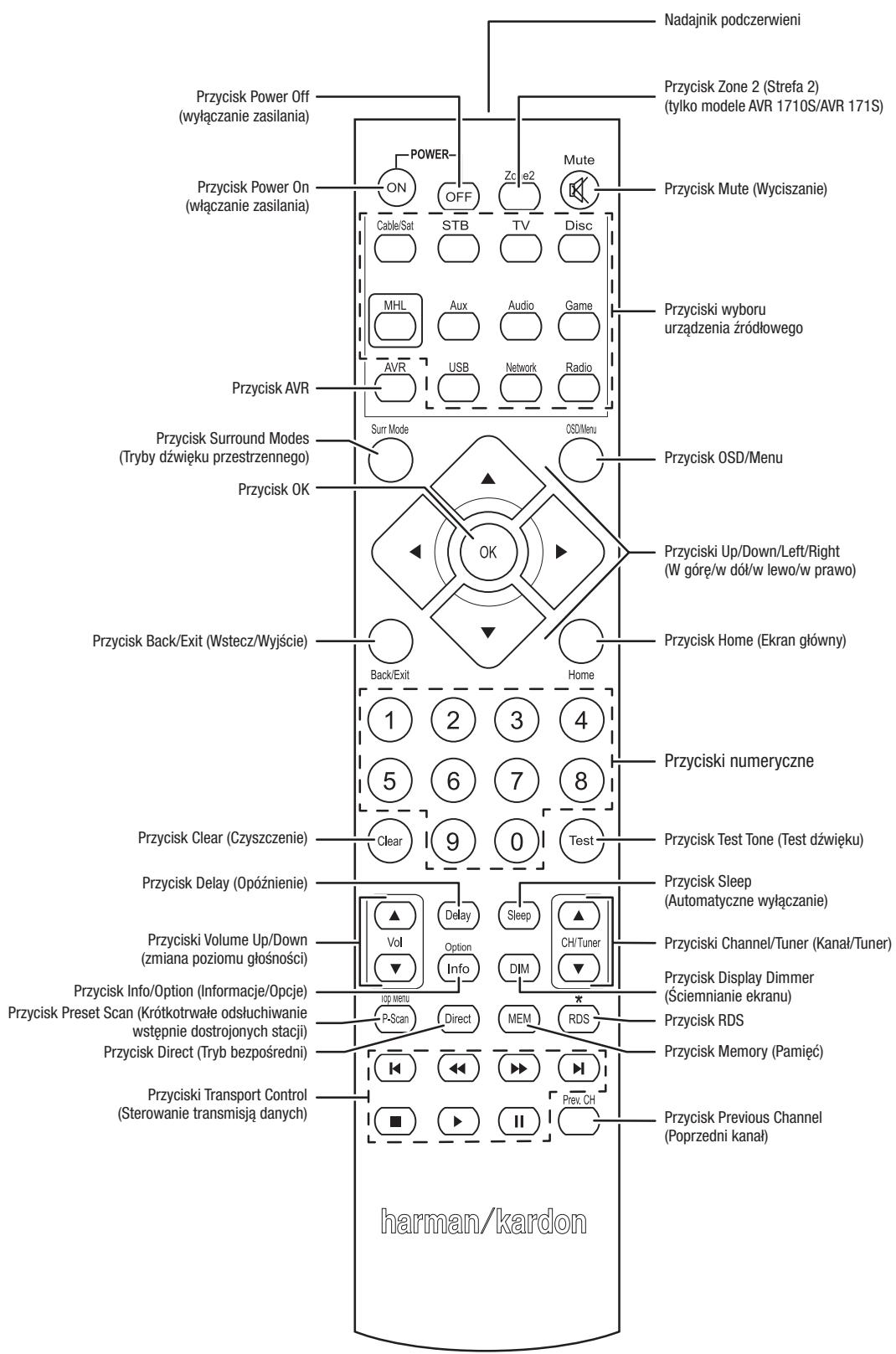

• Systemowy pilot zdalnego sterowania

• Kabel zasilania (tylko modele AVR 171S/AVR 161S) POLSKI AVR Wprowadzenie, Akcesoria wchodzące w zakres dostawy, Ważne informacje dotyczące bezpieczeństwa i Umiejscowienie odbiornika AVR. UWAGA DLA MONTERA SYSTEMU CATV: Monter systemu CATV (telewizji kablowej) powinien zwrócić uwagę na treść artykułu 820-40 przepisów NEC, który zawiera wytyczne prawidłowego sposobu uziemiania; szczególnie ważne jest, że uziemienie kabla powinno być podłączone do systemu uziemienia budynku możliwie jak najbliżej punktu podłączenia tego kabla. Umiejscowienie odbiornika AVR
• Odbiornik AVR należy umieszczać na stabilnym i równym podłożu. Należy upewnić się, że podłoże oraz elementy mocujące utrzymają masę odbiornika AVR.
• Pozostawić odpowiednie odstępy nad i pod odbiornikiem AVR w celu zapewnienia odpowiedniej wentylacji. Zalecane odstępy wynoszą 30 cm od części górnej, 30 cm od części tylnej i 30 cm od ścian bocznych odbiornika.
• W przypadku umieszczenia odbiornika AVR w szafce lub innym zamkniętym miejscu należy zapewnić dostęp powietrza chłodzącego. W niektórych przypadkach wymagane może być zamontowanie wentylatora.
• Nie zasłaniać otworów wentylacyjnych znajdujących się u góry odbiornika AVR ani nie stawiać na nich żadnych przedmiotów.
• Nie ustawiać odbiornika AVR bezpośrednio na powierzchni pokrytej wykładziną dywanową.
• Nie umieszczać odbiornika AVR w miejscach wilgotnych, narażonych na ekstremalne temperatury, w pobliżu grzejników i kratek wentylacyjnych ani w miejscach narażonych na bezpośrednie działanie promieni słonecznych.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 315 26/05/15 2:32 pm AVR Elementy sterowania rozmieszczone na panelu przednim Elementy sterowania rozmieszczone na panelu przednim Przycisk Tuning Mode (Tryb strojenia) (AVR 1710S/AVR 1610S)/ Przycisk RDS (AVR 171S/ AVR 161S) Wskaźnik zasilania Przycisk Channel Volume Adjust (Regulacja głośności kanałów) Przycisk Power (Zasilanie) Wejście słuchawkowe/ złącze EzSet/EQ Mic Przycisk Set (Ustaw) Czujnik podczerwieni Przyciski Left/Right (W lewo prawo) Port USB Przycisk Audio Effects (Efekty dźwiękowe) Pokrętło regulacji głośności Wyświetlacz panelu przedniego Przyciski Up/Down (w górę/w dół)/ Tuning (Strojenie) Przyciski Surround Mode Select (Wybór trybu dźwięku przestrzennego) Przycisk Surround Mode Category (Kategoria trybów dźwięku przestrzennego) Przyciski Source Select (Wybór urządzenia źródłowego)

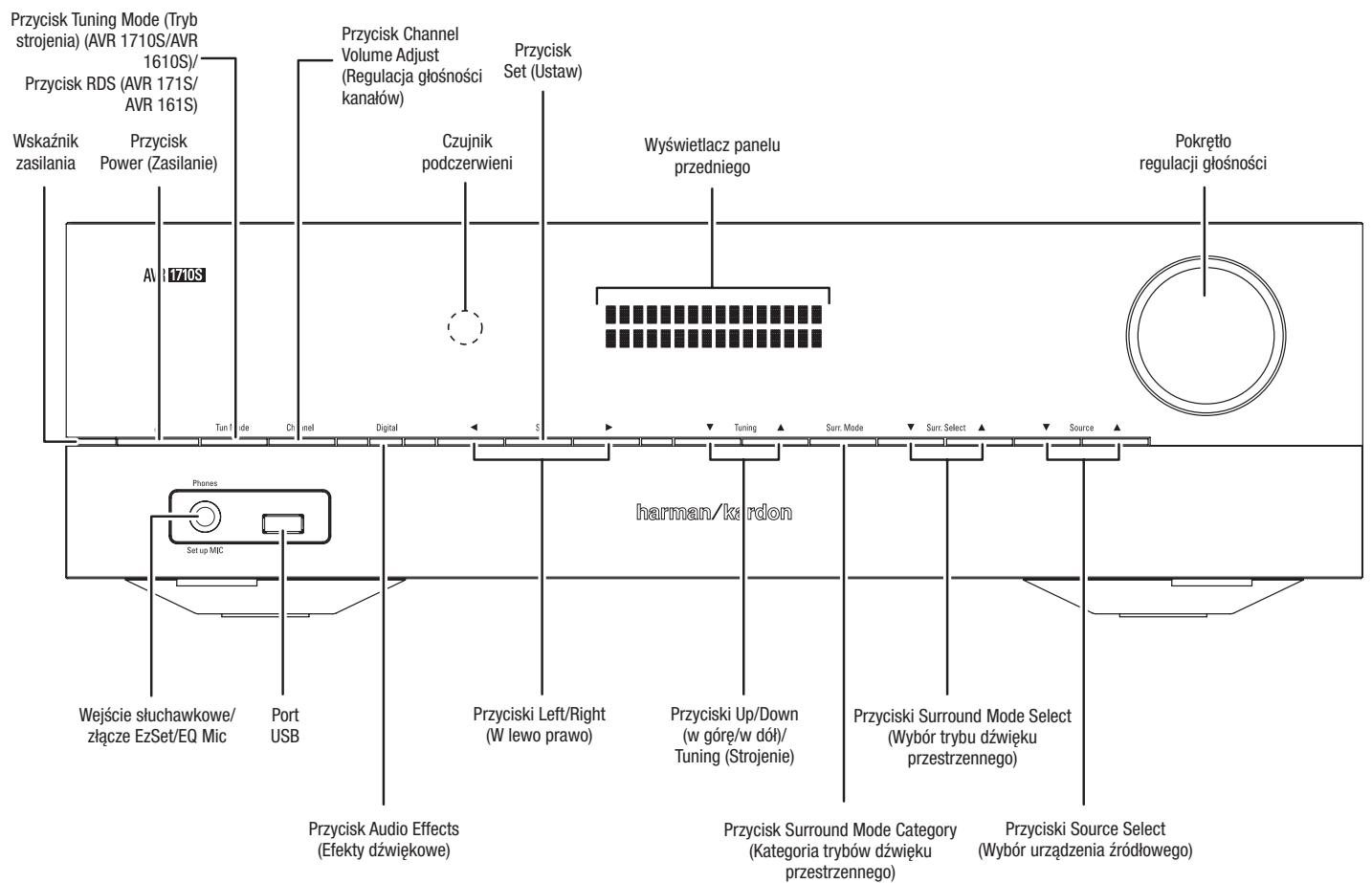

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 316 26/05/15 2:32 pm Elementy sterowania rozmieszczone na panelu przednim – cd. Wskaźnik/wyłącznik zasilania: Odbiornik AVR posiada trzy różne tryby zasilania:

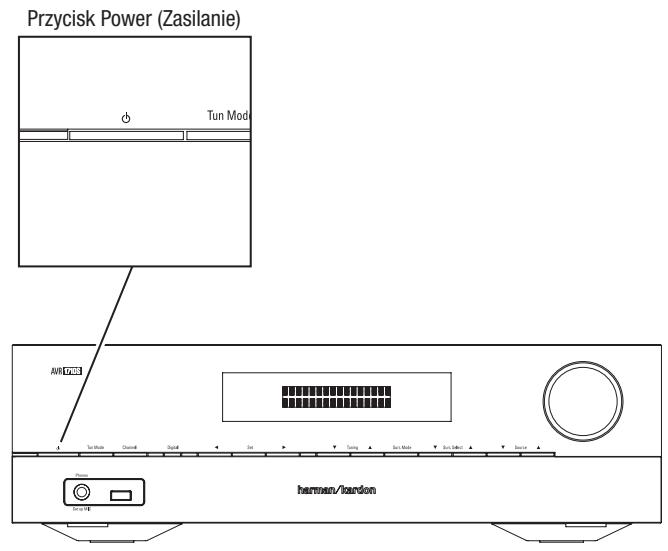

• Tryb Off (Wył.) (wskaźnik zasilania świeci się światłem ciągłym w kolorze bursztynowym): Zastosowanie trybu Off (Wył.) redukuje do minimum pobór energii podczas przerwy w użytkowaniu odbiornika AVR. Wyłączony odbiornik AVR nie włącza się automatycznie ani nie odtwarza audycji w reakcji na strumień przesłany za pomocą funkcji AirPlay z urządzenia podłączonego do sieci (tylko modele AVR 1710S/AVR 171S). Aby włączyć odbiornik AVR znajdujący się w trybie Off (Wył.), należy nacisnąć przycisk Power (wyłącznik zasilania). Aby przełączyć włączony odbiornik AVR w tryb Off (Wył.), należy nacisnąć przycisk wyłącznika zasilania dłużej niż trzy sekundy. Na panelu przednim przez 2 sekundy będzie wyświetlany komunikat Your device is switched off (Urządzenie jest wyłączone), a następnie panel zostanie wyłączony. UWAGA: W menu System Setup (Konfiguracja systemu) można ustawić, aby odbiornik AVR automatycznie przechodził w tryb Off (Wył.), gdy przez określony czas znajduje się w trybie Sleep (Automatyczne wyłączanie). Patrz Ustawienia systemu na stronie 34.
• Sleep (Automatyczne wyłączanie) (Wskaźnik zasilania świeci się światłem ciągłym w kolorze bursztynowym, a na panelu przednim wyświetlany jest komunikat Device sleep (Urządzenie znajduje się w trybie automatycznego wyłączania): Przełączenie odbiornika AVR w tryb Sleep (Automatyczne wyłączanie) skutkuje wyłączeniem niektórych obwodów odbiornika AVR, lecz pozwala na automatyczne włączenie się odbiornika AVR i odtwarzanie dźwięku w reakcji na strumień przesłany za pomocą funkcji AirPlay z urządzenia podłączonego do sieci (tylko modele AVR 1710S/AVR 171S). Aby włączyć odbiornik AVR znajdujący się w trybie Sleep (Automatyczne wyłączanie), należy nacisnąć przycisk Power (Wyłącznik zasilania). Aby przełączyć włączony odbiornik AVR w tryb Sleep (Automatyczne wyłączanie), należy nacisnąć przycisk wyłącznika zasilania dłużej niż trzy sekundy. Gdy odbiornik AVR znajduje się w trybie Sleep (Automatyczne wyłączanie), na panelu przednim jest wyświetlany komunikat Device sleep (Urządzenie znajduje się w trybie automatycznego wyłączania). UWAGA: Jeśli w ciągu 30 minut nie zostanie naciśnięty żaden z przycisków sterowania ani nie zostanie odebrany żaden sygnał audio, odbiornik AVR automatycznie przechodzi do trybu Sleep (Automatyczne wyłączanie), chyba że aktywne jest jedno ze źródeł: USB, iPod, Sieć domowa, vTuner, AirPlay lub DLNA DMR. W takich przypadkach odbiornik AVR automatycznie przechodzi do trybu Sleep (Automatyczne wyłączanie) po upływie liczby godzin ustawionej za pomocą ustawienia systemowego Auto Power Off (Automatyczne wyłączanie zasilania). Patrz Ustawienia systemu na stronie 34.
• On (Wł.) (Wskaźnik zasilania świeci się światłem ciągłym w kolorze białym): Po włączeniu odbiornika AVR działają jego wszystkie funkcje. Wejście słuchawkowe/złącze EzSet/EQ Mic: Do gniazda tego podłącza się wtyk o średnicy 1/4 cala, w jaki wyposażony jest kabel słuchawek stereofonicznych. Gniazdo to służy również do podłączania mikrofonu wchodzącego w zakres dostawy celem realizacji procedury EzSet/EQ opisanej w rozdziale Konfiguracja odbiornika AVR – głośniki,strona 22. Przycisk Tuning Mode (tryb strojenia) (tylko modele AVR 1710S/AVR 1610S): Przycisk ten umożliwia przełączanie ręcznego trybu strojenia stacji FM (skokowo co jedno pasmo częstotliwości) na automatyczny tryb strojenia stacji FM (wyszukiwania częstotliwości dającej wystarczająco silny sygnał) i odwrotnie. Za pomocą tego przycisku można również przełączać tryby dźwięku stereofonicznego i monofonicznego po nastrojeniu odbiornika na stację FM. Port USB można również wykorzystywać do uaktualniania oprogramowania sprzętowego. Za pomocą tego portu można pobierać na odbiornik AVR wszystkie bieżące uaktualnienia jego oprogramowania sprzętowego. Wszelkie wskazówki dotyczące tej procedury podawane są w odpowiednim czasie. WAŻNE: Podłączanie do tego portu komputera PC lub innego hosta/sterownika USB grozi uszkodzeniem zarówno odbiornika AVR, jak i drugiego urządzenia. Przycisk Channel Volume Adjust (regulacja głośności kanałów): Naciśnięcie tego przycisku umożliwia regulację poziomu poszczególnych kanałów. Po jego naciśnięciu należy za pomocą przycisków w górę/w dół lub przycisku Tuning (Strojenie) wybrać kanał przeznaczony do regulacji, a następnie za pomocą przycisków w lewo/w prawo wyregulować poziom danego kanału. Przycisk Audio Input (Wejście audio): Naciśnięcie tego przycisku zmienia złącze wejściowe sygnału audio przekazywanego przez dane urządzenie źródłowe. Za pomocą przycisków Left/Right (w lewo/w prawo) użytkownik przełącza dostępne urządzenia podłączone do wejścia, a naciśnięcie przycisku Set (ustaw) przypisuje aktualnie wyświetlane łącze do urządzenia źródłowego. Czujnik podczerwieni: Czujnik ten odbiera polecenia wydawane za pomocą pilota zdalnego sterowania w postaci sygnałów podczerwieni. Należy upewnić się, że czujnik nie jest zablokowany. Przycisk Set (ustaw): Naciśnięcie tego przycisku powoduje wybranie podświetlonej w danym momencie pozycji menu. Przyciski Left/Right (w lewo/w prawo): Przyciski te służą do nawigowania po menu odbiornika AVR. Wyświetlacz panelu przedniego: W odpowiedzi na polecenia oraz zmiany zachodzące w odbieranym sygnale na dwuwierszowym wyświetlaczu pojawiają się różne komunikaty. Podczas normalnej pracy w górnym wierszu wyświetlana jest nazwa bieżącego urządzenia źródłowego, natomiast w dolnym – aktywny tryb dźwięku przestrzennego. Jeśli używany jest system menu ekranowego (OSD), wyświetlane są bieżące ustawienia menu. Przyciski Up/Down (w górę/w dół)/Tuning (strojenie): Przyciski te służą do nawigowania po menu odbiornika AVR. Gdy aktywnym urządzeniem źródłowym jest radio, przyciski te używane są do strojenia stacji zgodnie z ustawieniami dokonanymi za pomocą przycisku Tuning Mode (tryb strojenia) (zob. wyżej). Przycisk Surround Mode Category (Kategoria trybów dźwięku przestrzennego): Naciśnięcie tego przycisku powoduje wybranie kategorii dźwięku przestrzennego. Po każdym naciśnięciu tego przycisku kategoria trybu dźwięku przestrzennego zmienia się w następującej kolejności: Auto Select (Wybór automatyczny), Virtual (Tryb wirtualny), Stereo, Movie (Film), Music (Muzyka) i Video Game (Gra wideo). Do zmiany trybów dźwięku przestrzennego w ramach poszczególnych kategorii należy użyć przycisków Surround Mode Select (wybór trybu dźwięku przestrzennego). Dalsze informacje na temat trybów dźwięku przestrzennego – zob. Przetwarzanie sygnału dźwiękowego a dźwięk przestrzenny, strona 29. POLSKI AVR Elementy sterowania rozmieszczone na panelu przednim Przyciski Surround Mode Select (Wybór trybu dźwięku przestrzennego) Przycisków tych należy używać po wybraniu żądanej kategorii dźwięku przestrzennego do wybrania określonego trybu w ramach danej kategorii, np. przełączenia trybu Dolby® Pro Logic® II Movie na tryb DTS® NEO:6 Cinema. Tryby dźwięku przestrzennego można wybierać w zależności od rodzaju sygnału podawanego na wejście z urządzenia źródłowego, tj. cyfrowego lub analogowego, oraz liczby kanałów zakodowanych w tym sygnale. Przyciski Source Select (wybór urządzenia źródłowego): Przyciski te służą do wybierania aktywnego urządzenia źródłowego. Pokrętło regulacji głośności: Obracanie tym pokrętłem zwiększa lub zmniejsza poziom głośności. Przycisk RDS (tylko modele AVR 171S/AVR 161S): Podczas słuchania audycji ze stacji radiowej FM, która nadaje sygnał RDS, naciśnięcie tego przycisku powoduje włączenie różnorodnych funkcji RDS. Port USB: Do portu USB podłączane są urządzenia Apple iOS® w celu odsłuchiwania plików dźwiękowych w formatach obsługiwanych przez ten system oraz inne urządzenia USB w celu odsłuchiwania zapisanych na nich plików w formatach MP3 i WMA. Wtyk złącza lub urządzenie podłączane do portu USB musi być skierowane w taki sposób, aby można je było wsunąć do oporu. Złącze lub urządzenie można podłączać/odłączać w każdej chwili bez konieczności wykonywania instalacji lub dezinstalacji.

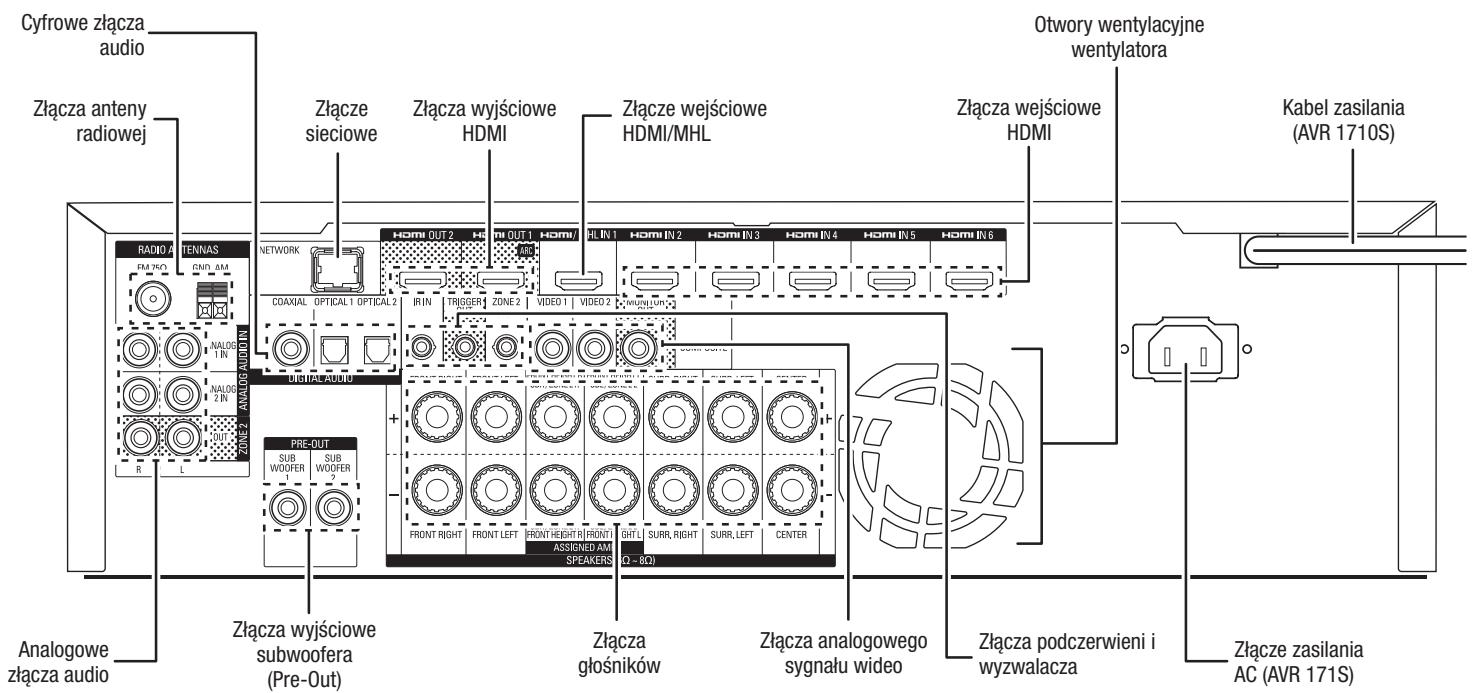

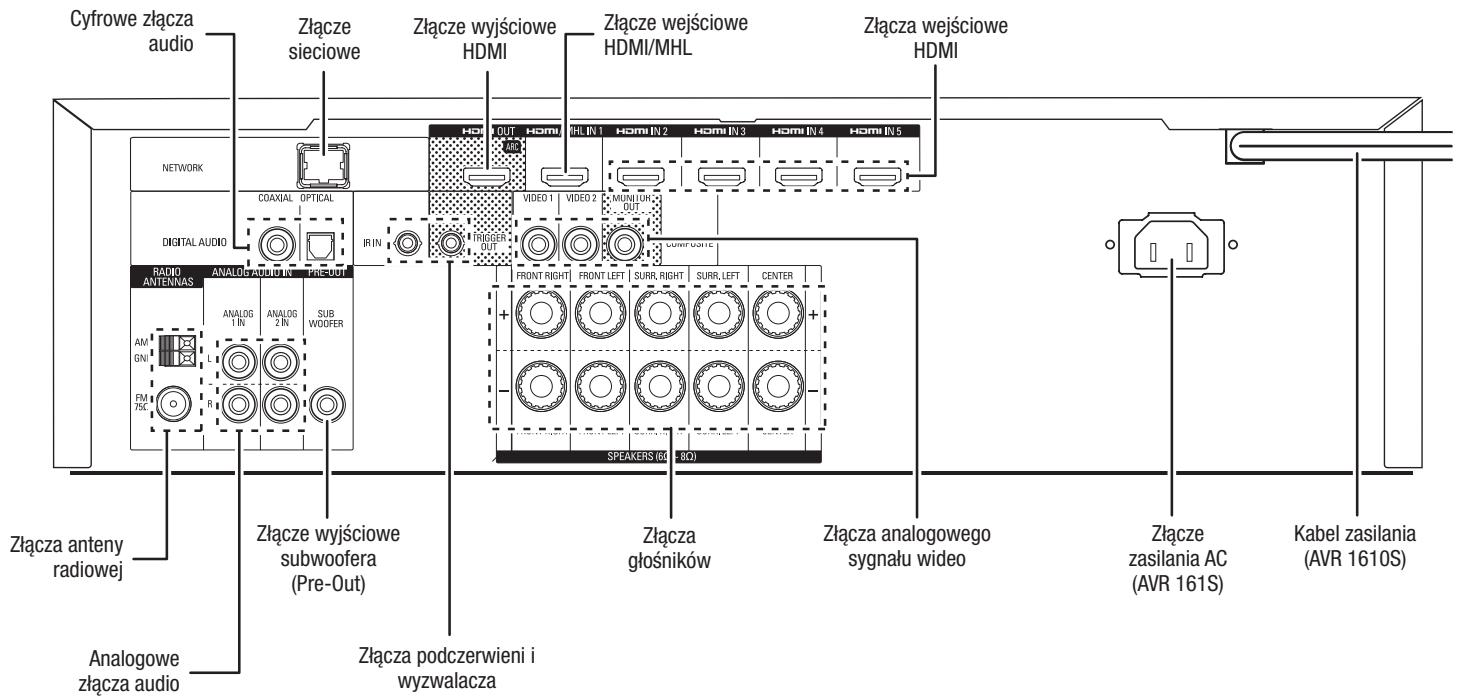

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 317 26/05/15 2:32 pm AVR Złącza na panelu tylnym Złącza na panelu tylnym

Cyfrowe złącza audio Złącza anteny radiowej Analogowe złącza audio Otwory wentylacyjne wentylatora Złącze sieciowe Złącza wyjściowe HDMI Złącza wyjściowe subwoofera (Pre-Out) Złącza wejściowe HDMI Złącze wejściowe HDMI/MHL Złącza głośników Złącza analogowego sygnału wideo Kabel zasilania (AVR 1710S) Złącza podczerwieni i wyzwalacza Złącze zasilania AC (AVR 171S)

Cyfrowe złącza audio Złącza anteny radiowej Złącze sieciowe Złącze wyjściowe HDMI Złącze wyjściowe subwoofera (Pre-Out) Analogowe złącza audio Złącze wejściowe HDMI/MHL Złącza głośników Złącza wejściowe HDMI Złącza analogowego sygnału wideo Złącze zasilania AC (AVR 161S) Kabel zasilania (AVR 1610S) Złącza podczerwieni i wyzwalacza

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 318 26/05/15 2:32 pm Złącza na panelu tylnym – cd. Złącza na panelu tylnym Złącza analogowego sygnału wideo: Dostępne są następujące złącza analogowego sygnału wideo: Cyfrowe złącza audio: Jeśli urządzenia źródłowe non-HDMI posiadają wyjścia cyfrowe, należy podłączyć je do złączy cyfrowych audio odbiornika AVR. UWAGA: Każde z urządzeń należy podłączać tylko do jednego złącza cyfrowego (HDMI, optycznego lub koncentrycznego). Dodatkowe informacje – zob. Podłączanie urządzeń źródłowych audio i wideo, strona 16.

• Kompozytowe złącza wejściowe sygnału obrazu: Urządzenia źródłowe nieposiadające złączy wideo HDMI należy podłączać do kompozytowych złączy wideo. Konieczne także będzie podłączenie urządzenia do złącza audio odbiornika AVR. Dodatkowe informacje – zob. Podłączanie urządzeń źródłowych audio i wideo, strona 16. Złącza anteny radiowej: Aby móc odbierać audycje radiowe, należy podłączyć dostarczane anteny AM i FM do odpowiednich zacisków.

• Kompozytowe złącze wyjściowe wideo monitora: Jeśli telewizor nie posiada złącza HDMI lub posiada takie złącze, ale do telewizora podłączane są urządzenia źródłowe posiadające tylko złącza kompozytowe, do połączenia złącza kompozytowego telewizora ze złączem kompozytowym wyjściowym wideo monitora odbiornika AVR należy użyć kompozytowego kabla wideo (nie należy do zestawu). Analogowe złącza audio: Dostępne są następujące analogowe złącza audio:

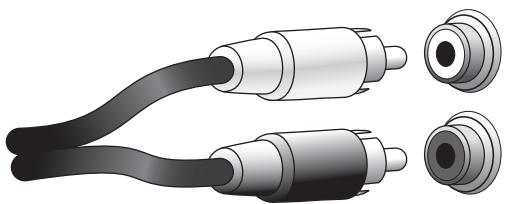

• Analogowe złącza wejściowe sygnału dźwiękowego: Urządzenia źródłowe nieposiadające złączy HDMI lub cyfrowych złączy audio należy podłączać do złączy wejściowych analogowego sygnału dźwiękowego, w jakie wyposażony jest odbiornik AVR. Dodatkowe informacje – zob. Podłączanie urządzeń źródłowych audio i wideo, strona 16.
• Złącza wyjściowe strefy 2 (tylko modele AVR 1710S/AVR 171S): Te gniazda należy połączyć ze wzmacniaczem zewnętrznym, aby zasilić głośniki w strefie zdalnej systemu wielostrefowego. Złącze sieciowe: Jeśli sieć domowa jest przewodowa, należy użyć kabla sieci Ethernet kat. 5 lub kat. 5E (nie należy do zestawu) podłączyć złącze sieciowe odbiornika AVR do sieci domowej, aby korzystać z radia internetowego i treści znajdujących się na urządzeniach DLNA podłączonych do tej sieci. Dodatkowe informacje – zob. Podłączanie do sieci domowej, strona 18. Złącze wyjściowe subwoofera (Pre-Out) Wtyk ten należy podłączyć do wejścia liniowego subwoofera wyposażonego w osobny układ zasilania. Dalsze informacje – zob. Podłączanie subwoofera, strona 15. UWAGA: Modele AVR 1710S i AVR 171S mają dwa złącza subwoofera. Złącza wyjściowe HDMI: Jeśli telewizor posiada złącze HDMI i urządzenia źródłowe HDMI podłączane są do odbiornika AVR, w celu podłączenia telewizora do złącza wyjściowego HDMI odbiornika AVR należy użyć kabla HDMI (nie należy do zestawu). UWAGA: Modele AVR 1710S i AVR 171S mają dwa złącza wyjściowe HDMI. Uwagi dotyczące użycia złącza wyjściowego HDMI:
• Podłączając urządzenie ekranowe wyposażone w złącze DVI do złącza wyjściowego HDMI, należy użyć przejściówki HDMI/DVI i wykonać osobne połączenie audio. Złącza wejściowe HDMI®: Połączenie HDMI przesyła cyfrowe sygnały audio i wideo między urządzeniami. Jeśli urządzenia źródłowe, którymi dysponuje użytkownik, posiadają złącza HDMI, użycie tych złączy zapewni najlepszą możliwą jakość dźwięku i obrazu. Ponieważ przez kable HDMI przesyłane są jednocześnie cyfrowe sygnały audio i wideo, nie ma konieczności wykonywania dodatkowych połączeń audio z urządzeniami połączonymi za pomocą tego interfejsu. Dodatkowe informacje – zob. Podłączanie urządzeń źródłowych audio i wideo, strona 16. Złącze podczerwieni i wyzwalacza: Dostępne są następujące złącza podczerwieni i wyzwalacza:
• Złącza wejściowe podczerwieni: W przypadku zablokowania czujnika podczerwieni usytuowanego na panelu przednim (np. na skutek ustawienia odbiornika AVR wewnątrz szafy) należy podłączyć opcjonalny odbiornik podczerwieni do złącza IR In.
• Złącze wyzwalacza 12 V: To złącze podaje jest prąd stały o napięciu 12 V, o ile odbiornik AVR jest włączony. Można go użyć do włączania/wyłączania innych urządzeń, takich jak zasilany subwoofer.
• Złącze wejściowe podczerwieni strefy 2 (tylko modele AVR 1710S/AVR 171S): Podłączyć zdalny odbiornik podczerwieni znajdujący się w strefie 2 systemu wielostrefowego do tego złącza, aby sterować odbiornikiem AVR ze strefy zdalnej. Otwory wentylacyjne wentylatora (tylko modele AVR 1710S/AVR 171S): Te otwory służą wentylatorowi odbiornika AVR do chłodzenia urządzenia. Aby uniknąć przegrzania urządzenia, należy zachować odstęp o wielkości przynajmniej 75 mm od najbliższej powierzchni. Wentylator zazwyczaj pozostaje wyłączony dla większości zwyczajnych poziomów głośności. Automatyczny czujnik temperatury włącza wentylator tylko, gdy jest to konieczne.

• Należy się upewnić, że ekran wyposażony w złącze HDMI jest zgodny ze standardem HDCP (High-bandwidth Digital Content Protection). Jeśli tak nie jest, nie należy podłączać go za pomocą interfejsu HDMI, lecz zamiast niego użyć analogowego złącza wideo i wykonać osobne połączenie audio. WAŻNA UWAGA: Nie wolno blokować otworów wentylacyjnych wentylatora. Niestosowanie się do tego wymagania może spowodować niebezpieczne przegrzanie odbiornika AVR.

• tylko modele AVR 1710S/AVR 171S: Jeśli do złącza wyjściowego HDMI 1 jest podłączony telewizor z obsługą 3D, a do złącza wyjściowego 2 telewizor z obsługą 2D, odbiornik AVR nie umożliwia odtwarzania sygnału 3D, gdy włączone są obydwa telewizory. Aby oglądać treści 3D, należy wyłączyć odbiornik AVR i obydwa telewizory, a następnie najpierw włączyć telewizor z obsługą 3D, następnie odbiornik AVR, a na końcu urządzenie źródłowe 3D. NIE należy włączać ponownie telewizora z obsługą 2D. Złącze zasilania AC (tylko modele AVR 171S/AVR 161S): Po wykonaniu i sprawdzeniu wszystkich niezbędnych połączeń należy podłączyć kabel zasilania prądem zmiennym z jednej strony do odpowiedniego gniazda urządzenia, a z drugiej – do naściennego gniazda sieciowego znajdującego się pod napięciem. Złącze wejściowe HDMI/MHL: Urządzenie Roku Streaming Stick i inne urządzenia z funkcją MHL należy podłączać tylko do tego złącza wejściowego HDMI/MHL. Do tego złącza wejściowego można także podłączać urządzenia z obsługą HDMI. POLSKI AVR Kabel zasilania (tylko modele AVR 1710S/AVR 1610S): Po wykonaniu i sprawdzeniu wszystkich niezbędnych połączeń należy podłączyć kabel zasilania do odpowiedniego gniazda urządzenia, a z drugiej – do naściennego gniazda sieciowego znajdującego się pod napięciem. Złącza głośników: W celu podłączenia każdego zestawu zacisków do właściwego głośnika należy użyć dwużyłowego kabla głośnikowego. Dalsze informacje – zob. Podłączanie głośników, strona 14. UWAGA: Złącza głośnika przypisanego wzmacniacza (tylko modele AVR 1710S/ AVR 171S) są używane przez tylne kanały dźwięku przestrzennego lub przednie kanały górne w 7.1-kanałowym kinie domowym. Można też przydzielić je do pokoju zdalnego w razie pracy wielostrefowej lub do przednich kanałów górnych w razie pracy w standardzie Dolby® Pro Logic IIz. Dalsze informacje — patrz Rozmieszczenie głośników na stronie 11.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 319 26/05/15 2:32 pm AVR Funkcje systemowego pilota zdalnego sterowania Funkcje systemowego pilota zdalnego sterowania Nadajnik podczerwieni Przycisk Power Off (wyłączanie zasilania) Przycisk Power On (włączanie zasilania) Przycisk Zone 2 (Strefa 2) (tylko modele AVR 1710S/AVR 171S) Przycisk Mute (Wyciszanie) Przyciski wyboru urządzenia źródłowego Przycisk AVR Przycisk Surround Modes (Tryby dźwięku przestrzennego) Przycisk OSD/Menu Przycisk OK Przyciski Up/Down/Left/Right (W górę/w dół/w lewo/w prawo) Przycisk Back/Exit (Wstecz/Wyjście) Przycisk Home (Ekran główny) Przyciski numeryczne Przycisk Clear (Czyszczenie) Przycisk Test Tone (Test dźwięku) Przycisk Delay (Opóźnienie) Przycisk Sleep (Automatyczne wyłączanie) Przyciski Volume Up/Down (zmiana poziomu głośności) Przycisk Info/Option (Informacje/Opcje) Przycisk Preset Scan (Krótkotrwałe odsłuchiwanie wstępnie dostrojonych stacji) Przycisk Direct (Tryb bezpośredni) Przyciski Transport Control (Sterowanie transmisją danych) Przyciski Channel/Tuner (Kanał/Tuner) Przycisk Display Dimmer (Ściemnianie ekranu) Przycisk RDS Przycisk Memory (Pamięć) Przycisk Previous Channel (Poprzedni kanał)

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 320 26/05/15 2:32 pm Funkcje systemowego pilota zdalnego sterowania Funkcje systemowego pilota zdalnego sterowania – cd. Przyciski Up/Down/Left/Right (W górę/w dół/w lewo/w prawo): Przyciski te umożliwiają nawigowanie po systemie menu i obsługę tunera. Poza funkcjami sterowania odbiornikiem AVR dołączony do niego pilot zdalnego sterowania ma funkcje umożliwiające sterowanie ośmioma innymi urządzeniami łącznie z urządzeniem iPod/iPhone podłączonym do portu USB na przednim panelu odbiornika AVR. Podczas instalowania istnieje możliwość zaprogramowania w pilocie zdalnego sterowania kodów umożliwiających sterowanie każdym z tych urządzeń źródłowych. (Informacje dotyczące programowania – zob. Programowanie pilota do zdalnego sterowania urządzeniami źródłowymi i telewizorem, strona 21). Aby móc sterować danym urządzeniem, należy nacisnąć przycisk wyboru źródła znajdujący się na pilocie zdalnego sterowania celem zmiany trybu pracy pilota. Przycisk OK: Przycisk ten używany jest do wybierania poszczególnych elementów systemu menu. Funkcja przycisku zależy od urządzenia, które jest sterowane w danym momencie. Lista funkcji dotyczących urządzeń każdego typu — patrz Załącznik, tabela A13. Większość przycisków pilota zdalnego sterowania spełnia ściśle określone funkcje, przy czym dokładnie zaprogramowane kody różnią się w zależności od sterowanych urządzeń. Ze względu na istnienie szerokiej gamy funkcji przeznaczonych dla różnych urządzeń źródłowych opisaliśmy tylko niektóre z najczęściej używanych części pilota: przyciski numeryczne, elementy sterujące transmisją danych, kanałami telewizyjnymi, dostępem do menu oraz włączaniem i wyłączaniem zasilania. Przyciski dedykowane dla odbiornika AVR — AVR Power On/Off (Włączanie/wyłączanie zasilania odbiornika AVR), Surround Modes (Tryby dźwięku przestrzennego), Volume (Głośność), Mute (Wyciszenie), Delay (Opóźnienie) i Sleep Settings (Ustawienia automatycznego wyłączania) — są dostępne zawsze, nawet gdy pilot steruje innym urządzeniem. Przyciski Power On/Power Off (Włączanie/wyłączanie zasilania): Nacisnąć te przyciski, aby włączyć odbiornik AVR oraz przejść do trybu Sleep (Automatyczne wyłączanie) lub wyłączyć odbiornik AVR. Dalsze informacje – zob. Wskaźnik/przycisk zasilania na stronie 4. Nadajnik podczerwieni: Układ ten służy do wysyłania kodów w postaci sygnałów podczerwieni w momencie naciskania przycisków pilota zdalnego sterowania. Przycisk Zone 2 (Strefa 2) (tylko modele AVR 1710S/AVR 171S): Ten przycisk umożliwia wybór, czy polecenia odbiornika AVR będą miały wpływ na główny obszar słuchania (strefa 1), czy też na strefą zdalną systemu wielostrefowego (strefa 2). Jeśli pilot znajduje się w trybie sterowania strefą 2, każde naciśnięcie przycisku spowoduje podświetlenie przycisku Zone 2 (Strefa 2). Przycisk Mute (Wyciszanie): Naciśnięcie tego przycisku powoduje wyciszenie sygnału dźwiękowego podawanego ze złączy wyjściowych na głośniki oraz gniazdo słuchawkowe odbiornika AVR. Aby przywrócić odbiór dźwięku, należy nacisnąć ten przycisk ponownie bądź dokonać regulacji głośności. Przyciski wyboru urządzenia źródłowego: Nacisnąć wybrane z tych przycisków, aby wybrać urządzenie źródłowe, np. płytę, kablówkę/satelitę, radio itd. Ta czynność spowoduje również włączenie odbiornika AVR i przełączenie pilota w tryb sterowania wybranym urządzeniem źródłowym.

• Po pierwszym naciśnięciu przycisku radia odbiornik AVR przełącza się na ostatnio używane pasmo tunera (AM lub FM). Każde następne naciśnięcie powoduje zmianę pasma.
• Po pierwszym naciśnięciu przycisku USB odbiornik AVR przełącza się na ostatnio używane urządzenie źródłowe (USB lub iPod). Każde następne naciśnięcie powoduje przełączenie jednego z tych źródeł na drugie.
• Po pierwszym naciśnięciu przycisku Network (Sieć) odbiornik AVR przełącza się na ostatnio używane urządzenie źródłowe (sieć lub vTuner). Każde następne naciśnięcie powoduje przełączenie jednego z tych źródeł na drugie. Przycisk AVR: Nacisnąć ten przycisk, aby przełączyć pilota w tryb sterowania odbiornikiem AVR. Przycisk Surround Modes (Tryby dźwięku przestrzennego): Nacisnąć ten przycisk, aby przejść do menu podrzędnego Surround Modes (Tryby dźwięku przestrzennego). Wybrać kategorię trybu dźwięku przestrzennego: Auto Select (Wybór automatyczny), Virtual Surround (Wirtualny dźwięk przestrzenny), Stereo, HARMAN NSP, Movie (Film), Music (Muzyka) lub Game (Gra). Po wybraniu kategorii zostanie ona podświetlona i zostanie zmieniony tryb dźwięku przestrzennego. Aby zmienić tryb dźwięku przestrzennego dla wybranej kategorii, należy przejść do menu Surround Mode (Tryb dźwięku przestrzennego) w menu ekranowym odbiornika AVR, wybrać żądaną kategorię i za pomocą przycisków w lewo/w prawo wybrać jeden z dostępnych trybów dźwięku przestrzennego. Dodatkowe informacje — patrz rozdział Funkcje zaawansowane na stronie 29. Przycisk OSD/Menu: Gdy pilot znajduje się w trybie sterowania odbiornikiem AVR, należy nacisnąć ten przycisk, aby wyświetlić menu ekranowego odbiornika AVR (OSD). Ten przycisk jest używany także w menu tunera i urządzenia iPod podłączonego do portu USB na panelu przednim odbiornika AVR oraz służy również do wyświetlania menu głównego niektórych urządzeń źródłowych. TR00306_AVR_OM_161S and 171S_EMEA_B.indb 321 Przycisk Back/Exit (Wstecz/wyjście): Naciśnięcie tego przycisku powoduje powrót do poprzedniego menu lub wyjście z systemu menu. Przycisk Home (Ekran główny): Naciśnięcie tego przycisku spowoduje wyświetlenie menu Home (Ekran główny) urządzenia Roku Streaming Stick™, które jest podłączone do złącza MHL/HDMI odbiornika AVR. Przyciski numeryczne: Przyciski te służą do wpisywania liczbowych wartości częstotliwości stacji radiowych lub wybierania wstępnie ustawionych stacji. Przycisk Clear (Czyszczenie): Przycisk ten należy nacisnąć w celu usunięcia z wyświetlacza wpisywanej w danym momencie wartości częstotliwości stacji radiowej. Przycisk Test Tone (Test dźwięku): Nacisnąć ten przycisk, aby włączyć test dźwięku wszystkich głośników po kolei w celu wyregulowania poziomu głośności poszczególnych głośników. Za pomocą przycisków w górę/w dół przełączyć dźwięk na inny głośnik, a następnie za pomocą przycisków w lewo/w prawo zmienić głośność głośnika, z którego odtwarzany jest dźwięk. Przycisk Delay Adjust (Regulacja opóźnienia): Naciśnięcie tego przycisku umożliwia użytkownikowi dostosowanie do swoich potrzeb dwóch różnych rodzajów ustawień opóźnienia (przełączanie tych ustawień odbywa się za pomocą przycisków Up/Down):
• Adjust Lip Sync (Regulacja synchronizacji obrazu i dźwięku): Funkcja ta pozwala na synchronizowanie ze sobą dźwięku i obrazu wysyłanych przez urządzenia źródłowe celem wyeliminowania efektu „niemego poruszania ustami”. Efekt „niemego poruszania ustami” może wystąpić wówczas, gdy część sygnału obsługująca obraz podlega dodatkowemu przetwarzaniu w urządzeniu źródłowym bądź na ekranie. Opóźnienie dźwięku można regulować w zakresie do 180 ms za pomocą przycisków w lewo/w prawo.

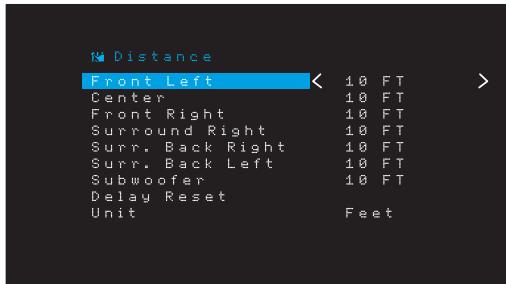

• Odległość: Funkcje te pozwalają na ustawienie opóźnienia na każdym z głośników celem skompensowania różnic odległości głośników od odbiorcy. Wybór głośników odbywa się za pomocą przycisków Up/Down, zaś ustawianie opóźnienia odpowiadającego odległości wybranego głośnika od odbiorcy – za pomocą przycisków Left/Right. Dalsze informacje – zob. Ręczna konfiguracja głośników, strona 30. Przycisk Sleep (Automatyczne wyłączanie): Naciśnięcie tego przycisku powoduje włączenie funkcji automatycznego wyłączania odbiornika po upływie zaprogramowanego czasu. Każde naciśnięcie wydłuża czas o 10 minut, aż do 90 minut — i kończy się wyświetleniem komunikatu Sleep Off (Brak automatycznego wyłączania). Przyciski Volume Up/Down (Zmiana poziomu głośności): Naciskając te przyciski, użytkownik zwiększa/zmniejsza poziom głośności. Przyciski Channel/Tuner (Kanał/Tuner): W przypadku wybrania radia naciśnięcie tych przycisków spowoduje wybranie wstępnie dostrojonej stacji radiowej. Podczas sterowania urządzeniem kablowym, satelitarnym lub HDTV albo telewizorem naciśnięcie tych przycisków spowoduje zmianę kanałów. POLSKI AVR Przycisk Info/Option (Informacje/Opcje): Nacisnąć, aby wyświetlić ustawienia dla bieżącego źródła. Przycisk Display Dimmer (Ściemnianie ekranu): Przycisk ten służy do częściowego lub pełnego ściemnienia ekranu wyświetlacza komunikatów usytuowanego na przednim panelu odbiornika AVR. Przycisk Preset Scan (Krótkotrwałe odsłuchiwanie wstępnie dostrojonych stacji): Jeśli radio jest wybranym urządzeniem źródłowym, nacisnąć ten przycisk, aby odtworzyć po kolei po 5 sekund każdą z wstępnie dostrojonych stacji radiowych. Ponowne naciśnięcie tego przycisku spowoduje dalsze odtwarzanie aktualnie odtwarzanej stacji. Przycisk RDS (tylko modele AVR 171S/AVR 161S): Podczas słuchania audycji ze stacji radiowej FM, która nadaje sygnał RDS, naciśnięcie tego przycisku powoduje włączenie różnorodnych funkcji RDS. Przycisk Direct (Tryb bezpośredni): Nacisnąć ten przycisk, aby bezpośrednio przejść do stacji radiowej poprzez wprowadzenie częstotliwości za pomocą przycisków numerycznych. Przycisk Memory (pamięć): Nacisnąć ten przycisk, aby zapisać aktualną stację radiową jako wstępnie dostrojoną. Przyciski Transport Control (Sterowanie transmisją danych): Przyciski te umożliwiają sterowanie urządzeniami źródłowymi. Przycisk Previous Channel (Poprzedni kanał): Gdy telewizor jest wybranym urządzeniem źródłowym, nacisnąć ten przycisk, aby przejść do poprzedniego kanału.

26/05/15 2:32 pm AVR Kino domowe – wprowadzenie Niniejszy rozdział zawiera informacje na temat kilku podstawowych koncepcji, które dotyczą wyłącznie odbiorników przekazujących wielokanałowy dźwięk przestrzenny; po zapoznaniu się z nimi użytkownik będzie mógł łatwiej skonfigurować i obsługiwać swój odbiornik AVR. Standardowy system kina domowego W skład standardowego systemu kina domowego wchodzą: odbiornik audio/wideo, który steruje systemem i wzmacnia dźwięk przekazywany przez głośniki; odtwarzacz płyt; urządzenie źródłowe programów telewizyjnych (tuner kablowy, odbiornik satelitarny, tuner HDTV (telewizji o wysokiej rozdzielczości) lub antena podłączona do telewizora); telewizor lub inne urządzenie ekranowe oraz większa liczba głośników. Dźwięk wielokanałowy Główną zaletą systemu kina domowego jest jego zdolność do tworzenia „dźwięku przestrzennego”. Dźwięk przestrzenny uzyskiwany jest za pomocą większej liczby głośników podłączonych do kanałów wzmacniacza po to, by użytkownik całkowicie zagłębił się w treść odbieranego programu audiowizualnego, który cechuje ogromny realizm. Do odbiornika AVR można podłączyć bezpośrednio do siedmiu głośników głównych oraz głośnik niskotonowy (subwoofer). Każdy z głośników głównych jest obsługiwany przez osobny kanał wzmacniacza wbudowanego w odbiornik AVR. System wyposażony w większą liczbę głośników niż dwa zwany jest systemem wielokanałowym. Głośniki główne systemu kina domowego obsługują następujące kanały: Przedni lewy i prawy: Głośniki przednie lewy i prawy używane są w systemach dwukanałowych. W wielu trybach dźwięku przestrzennego głośniki te odgrywają drugorzędną rolę, podczas gdy główny nurt akcji, szczególnie dialogi, odtwarzany jest przez głośnik centralny. Środek: Podczas oglądania filmów i programów telewizyjnych przez głośnik centralny przekazywany jest głównie dialog oraz pozostałe informacje ścieżki dźwiękowej programu w ścisłym powiązaniu z obrazem. Podczas słuchania programów muzycznych głośnik centralny przyczynia się do tworzenia ciągłej panoramy dźwięku z przodu, która sprawia u odbiorcy wrażenie wirtualnego „przebywania w miejscu akcji”. Lewy i prawy systemu dźwięku przestrzennego: Głośniki lewy i prawy wchodzące w skład systemu dźwięku przestrzennego przyczyniają się do tworzenia realistycznej i pełnej głębi panoramy dźwięku przestrzennego. Dzięki nim można również słyszeć dźwięk przemieszczający się z miejsca na miejsce, np. odgłos przelatującego samolotu. Kino domowe – wprowadzenie UWAGA: System można skonfigurować do używanie tylnych głośników dźwięku przestrzennego albo przednich głośników górnych — nie można użyć jednych i drugich naraz. Głośniki tylnego kanału dźwięku oraz przednie głośniki górne przestrzennego są opcjonalne. Jeśli w systemie nie ma tylnych głośników dźwięku przestrzennego lub przednich głośników górnych odbiornik AVR można skonfigurować dla 5.1-kanałowego systemu dźwięku przestrzennego w głównym obszarze odsłuchu, a ponadto można zmienić przypisanie wzmacniaczy tylnego kanału dźwięku przestrzennego na zasilanie głośników znajdujących się w innym pokoju systemu wielostrefowego. Tryby dźwięku przestrzennego Istnieją różne teorie dotyczące najlepszego sposobu prezentacji dźwięku przestrzennego oraz adresowania dźwięków przypisywanych każdemu kanałowi systemu dźwięku przestrzennego do głośników wchodzących w skład tego systemu. Opracowano bardzo wiele algorytmów mających na celu odtworzenie sposobu, w który słyszymy dźwięki w rzeczywistym otoczeniu, dzięki czemu użytkownik ma do wyboru wiele opcji. Kilka firm opracowało różniące się od siebie technologie dźwięku przestrzennego, które zostały w doskonały sposób wykorzystane w niniejszym odtwarzaczu AVR, mianowicie:

• DTS: DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS, DTS-ES (Discrete i Matrix), DTS Neo:6®, DTS 96/24™.
• Tryby dźwięku stereofonicznego: Tryby ogólne rozszerzające konwencjonalny, dwukanałowy dźwięk stereofoniczny łącznie z 5-kanałowym i 7-kanałowym dźwiękiem stereofonicznym (tylko modele AVR 1710S/AVR 171S). W tabeli A10 Załącznika na stronie 41 podano szczegółowe objaśnienie różnych opcji dźwięku przestrzennego dostępnych w niniejszym odbiorniku AVR. Niektóre tryby dźwięku przestrzennego, m.in opracowane w firmach Dolby Digital i DTS, obsługują wyłącznie specjalnie kodowane programy przeznaczone m.in. dla urządzeń odtwarzających media HDTV, DVD i płyty Blu-ray oraz cyfrowej telewizji kablowej bądź satelitarnej. W pozostałych systemach dźwięku przestrzennego sygnały cyfrowe bądź analogowe wykorzystywane są do tworzenia innego rodzaju panoram dźwiękowych przy użyciu innej liczby głośników. Wybór trybu dźwięku przestrzennego zależy od liczby głośników wchodzących w skład danego systemu, sposobu kodowania programu oglądanego lub słuchanego przez odbiorcę oraz jego gustu. Wielu użytkowników chce, aby głośniki systemu dźwięku przestrzennego brzmiały tak samo głośno jak głośniki przednie. Użytkownik może skalibrować wszystkie głośniki tak, by brzmiały one jednakowo głośno względem miejsca, w którym znajduje się odbiorca; większość twórców wykorzystuje głośniki systemu dźwięku przestrzennego wyłącznie do odtwarzania odgłosów otoczenia i podczas realizacji swoich programów kierują do tych głośników stosunkowo niewielką ilość dźwięku. Subwoofer: Subwoofer przeznaczony jest wyłącznie do odtwarzania dźwięków o najniższych częstotliwościach (głębokich basów). Uzupełnia on brzmienie mniejszych głośników głównych o ograniczonym zakresie częstotliwości, które zwykle obsługują pozostałe kanały. Wiele programów zapisanych w formatach cyfrowych, m.in. filmy zarejestrowane w standardzie Dolby Digital, posiada kanał niskiej częstotliwości (LFE) przypisany do subwoofera. W kanale LFE wyraźniejsze są takie efekty dźwiękowe, jak: stukot kół pociągu na szynach, huk przelatującego samolotu bądź eksplozji, dzięki czemu odbiór programu za pomocą systemu kina domowego jest bardziej realistyczny i ekscytujący. Są osoby, które używają dwóch głośników niskotonowych do spotęgowania efektów dźwiękowych oraz równomiernego rozłożenia dźwięku. Tylne głośniki dźwięku przestrzennego (lewy/prawy) (tylko modele AVR 1710S/ AVR 171S): głośniki tylnego kanału dźwięku przestrzennego są używane w takich trybach dźwięku przestrzennego, jak Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, DTS-ES® (Discrete i Matrix), DTS-HD™ High Resolution Audio, DTS-HD Master Audio™ i tryby Logic 7® 7.1 przeznaczone do systemów 7.1-kanałowych. Przednie głośniki górne (lewy/prawy) (tylko modele AVR 1710S/AVR 171S): Odbiornik AVR obsługuje dekodowanie Dolby Pro Logic IIz używające kanałów przypisanego wzmacniacza odbiornika AVR jako przednich kanałów górnych. Dodanie przednich kanałów górnych — dodatkowej pary głośników znajdujących się nad przednim lewym i prawym głośnikiem — tworzy wrażenie dźwięku przestrzennego o dodatkowej głębi i wymiarze, generując realistyczne dźwięki pochodzące z różnych wysokości.

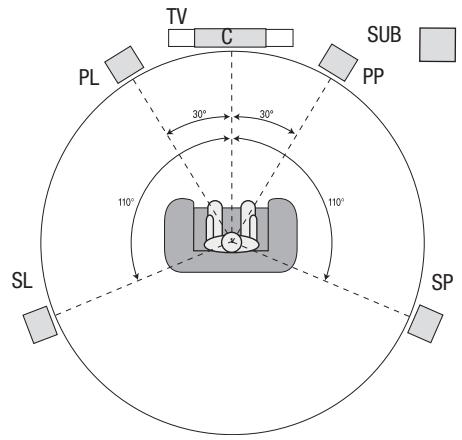

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 322 26/05/15 2:32 pm AVR Rozmieszczenie głośników Rozmieszczenie głośników Określić rozmieszczenie głośników zgodnie z zaleceniami producenta i układem pomieszczenia. W przypadku systemów 7.1-kanałowych i 5.1-kanałowych (tylko modele AVR 1710S/AVR 171S) można skorzystać z poniższych ilustracji. Aby stworzyć możliwie najbardziej realistyczną panoramę dźwięku przestrzennego, należy rozmieścić głośniki na obwodzie okręgu, którego środkiem jest punkt, w którym znajduje się odbiorca. Należy ustawić każdy z głośników pod takim kątem, aby był skierowany prosto w stronę odbiorcy. Można to wykonać, kierując się poniższymi rysunkami.

UWAGA: W systemie 7.1-kanałowym należy wybrać, czy mają być używane tylne głośniki dźwięku przestrzennego albo przednie głośniki górne — nie można użyć jednych i drugich naraz. Rozmieszczenie głośników lewego, centralnego i prawego Umieścić głośnik centralny na telewizorze lub innym urządzeniu ekranowym, pod nim bądź zamontować go na ścianie powyżej lub poniżej tego urządzenia. Rozmieścić głośniki prawy i lewy na obwodzie okręgu pod kątem około 30 stopni względem głośnika centralnego, kierując je bezpośrednio w stronę odbiorcy. Rozmieścić głośniki: przedni lewy, przedni prawy i centralny na jednakowej wysokości – najlepiej na wysokości uszu odbiorcy. Głośnik centralny nie powinien się znajdować w większej odległości niż 0,6 m powyżej lub poniżej głośników lewego/prawego. Jeśli z odbiornikiem AVR współpracują tylko dwa głośniki, należy je rozmieścić z przodu po lewej i prawej stronie. Rozmieszczenie głośników dźwięku przestrzennego w systemie 5.1-kanałowym

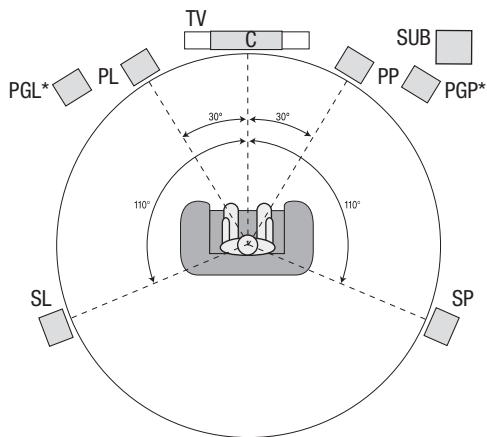

Głośniki lewy i prawy systemu dźwięku przestrzennego należy umieścić mniej więcej pod kątem 110 stopni względem głośnika centralnego, nieco za odbiorcą, kierując je bezpośrednio ku niemu. Można również rozmieścić je za odbiorcą, przy czym każdy z nich powinien być skierowany w stronę znajdującego się po przeciwnej stronie głośnika przedniego. Głośniki systemu dźwięku przestrzennego powinny zostać umieszczone na wysokości 2 – 6 stóp (0,6 – 1,8 m) powyżej uszu odbiorcy. tylko modele AVR 1710S/AVR 171S: Rozmieszczenie głośników dźwięku przestrzennego w systemie 7.1-kanałowym Pozycjonowanie głośników dla systemów 5.1-kanałowych

W systemie 7.1-kanałowym boczne głośniki dźwięku przestrzennego należy umieścić pod kątem 90 stopni względem głośnika środkowego, bezpośrednio z każdego boku pozycji odsłuchu. Tylny lewy i prawy głośnik dźwięku przestrzennego należy umieścić pod kątem 150 stopni względem głośnika środkowego dokładnie naprzeciwko przeciwległego głośnika przedniego. Wszystkie głośniki systemu dźwięku przestrzennego powinny zostać umieszczone na wysokości 0,6 – 1,8 m powyżej uszu odbiorcy.

STL PGL* Zalecamy umieszczenie przednich głośników górnych przynajmniej 0,9 m nad przednim lewym i prawym głośnikiem oraz bezpośrednio nad lub nieco dalej niż przedni lewy i prawy głośnik. Im wyżej i dalej od siebie zostaną umieszczone przednie głośniki górne, tym bardziej należy skierować je w dół w kierunku pozycji odsłuchu. STP

Odbiornik AVR obsługuje dekodowanie Dolby Pro Logic IIz używające kanałów przypisanego wzmacniacza odbiornika AVR jako przednich kanałów górnych. Dodanie przednich kanałów górnych – dodatkowej pary głośników znajdujących się nad przednim lewym i prawym głośnikiem – tworzy wrażenie dźwięku przestrzennego o dodatkowej głębi i wymiarze, generując realistyczne dźwięki pochodzące z różnych wysokości. POLSKI tylko modele AVR 1710S/AVR 171S: Rozmieszczenie przednich głośników górnych w systemie 7.1-kanałowym UWAGA: Odbiornik zapewnia dźwięk optymalnej jakości, jeśli wszystkie podłączone do niego głośniki posiadają ten sam model lub markę.

Umieszczanie subwoofera PGP* Ponieważ kształt i kubatura pomieszczenia odbiorcy może mieć wielki wpływ na brzmienie subwoofera, najlepiej wybrać jego lokalizację metodą prób i błędów, aby dostosować ją optymalnie do akustyki danego pomieszczenia. Mając to na uwadze, należy zastosować się do następujących zasad:

• Umieszczenie subwoofera bezpośrednio przy ścianie skutkuje na ogół wzmocnieniem brzmienia niskich tonów w pomieszczeniu.

• Umieszczenie subwoofera w narożniku skutkuje na ogół maksymalnym wzmocnieniem brzmienia niskich tonów w pomieszczeniu.
• W większości pomieszczeń brzmienie subwoofera oraz prawego i lewego głośnika jest najlepiej dopasowane, jeśli wszystkie te głośniki ustawione są w tej samej płaszczyźnie.

• Głośniki PGL i PGP powinny znajdować się przynajmniej 0,9 m nad głośnikami PL i PP.

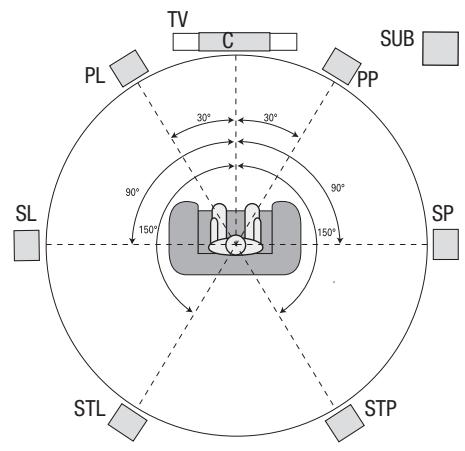

Pozycjonowanie głośników dla systemów 7.1-kanałowych (tylko modele AVR 1710S/AVR 171S) (Środek: z tylnymi głośnikami dźwięku przestrzennego; dół: z przednimi głośnikami górnymi)

• W niektórych pomieszczeniach najlepszy efekt można uzyskać, ustawiając subwoofer za miejscem słuchania. Dobrym sposobem określenia najlepszej pozycji tego głośnika jest czasowe ustawienie go w miejscu słuchania i odtworzenie muzyki z dużym natężeniem basów. W trakcie odtwarzania należy sprawdzić (ustawiając się w zakładanych miejscach umieszczenia subwoofera), w którym miejscu pomieszczenia jakość basów jest najlepsza. Następnie umieścić głośnik w tym właśnie miejscu.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 323 26/05/15 2:32 pm AVR Typy interfejsów stosowanych w systemach kina domowego Typy interfejsów stosowanych w systemach kina domowego Istnieje wiele typów interfejsów audio i wideo łączących odbiornik AVR z głośnikami, telewizorem lub innym urządzeniem ekranowym oraz urządzeniami źródłowymi. Standard CEA® obowiązujący w zakresie barwnego oznaczania interfejsów został opracowany przez organizację Consumer Electronics Association (Stowarzyszenie Producentów Elektroniki Użytkowej). Analogowy interfejs audio Kolor Przód, strona lewa/prawa Biały/czerwony Środek Zielony System dźwięku przestrzennego, strona lewa/prawa Niebieski/szary Połączenia subwoofera Subwoofer jest głośnikiem przeznaczonym wyłącznie do odtwarzania dźwięków o niskiej częstotliwości (basów), które wymagają większej mocy. W celu uzyskania jak najlepszych rezultatów większość producentów głośników oferuje subwoofery wyposażone w osobne wzmacniacze. Do połączenia subwoofera z odbiornikiem AVR w sposób bezpośredni (bez wzmacniacza) należy użyć pojedynczego kabla audio RCA, podłączając go z jednej strony do złącza subwoofera w odbiorniku AVR, a z drugiej – do odpowiedniego gniazda wejściowego w subwooferze. (Modele AVR 1710S i AVR 171S mają dwa wyjściowe połączenia subwoofera.) Subwoofer Purpurowy Mimo że oznaczone kolorem purpurowym wyjście subwoofera odbiornika AVR wygląda podobnie do pełnozakresowego analogowego złącza audio, sygnał podawany z tego złącza jest filtrowany, wskutek czego częstotliwości inne niż niskie są eliminowane. Należy zatem unikać podłączania do tego wyjścia urządzeń niebędących subwooferem. Cyfrowy interfejs audio Kolor Połączenia urządzeń źródłowych Koncentryczne (wejście lub wyjście) Pomarańczowy Wejście optyczne Czarny Sygnały audio i wideo generowane są przez urządzenia źródłowe (tj. urządzenia będące źródłami odtwarzanego sygnału), np. odtwarzacz płyt Blu-ray, DVD lub CD, DVR (cyfrowy rejestrator wideo) bądź inny rejestrator, magnetofon, konsolę do gier, tuner telewizji kablowej lub satelitarnej, urządzenie iPod lub iPhone (podłączone do portu USB odbiornika AVR) albo odtwarzacz MP3. Tuner FM/AM zintegrowany z odbiornikiem AVR uważany jest również za urządzenie źródłowe, mimo że nie posiada żadnych złącz zewnętrznych poza złączami odbiornika do podłączenia anten FM i AM. Urządzenie źródłowe przekazuje części swego sygnału wyjściowego obsługujące dźwięk i obraz przez osobne połączenia; wyjątek stanowią cyfrowe złącza HDMI. Typy używanych połączeń zależą od możliwości posiadanego przez użytkownika urządzenia źródłowego oraz telewizora bądź innego urządzenia ekranowego. Wysokość systemu dźwięku przestrzennego z przodu/z Brązowy/brunatny tyłu, górna strona lewa/prawa Analogowy interfejs wideo Kolor Kompozytowe złącze wideo Żółty Połączenia głośników Za pomocą kabli głośnikowych sygnał po wzmocnieniu w odbiorniku AVR przekazywany jest z wyjść tego urządzenia na każdy z głośników. Mają one dwie żyły lub przewody oznaczone dla odróżnienia na różne sposoby, m.in. za pomocą kolorów lub pasków. Służy to zachowaniu właściwej biegunowości, a tym samym uniknięciu pogorszenia zdolności systemu do odtwarzania niskich tonów. Każdy z głośników podłączony jest do zacisków wyjściowych odbiornika AVR za pomocą dwóch przewodów, z których jeden posiada biegunowość dodatnią (+), a drugi ujemną (–). Należy zawsze łączyć zacisk dodatni głośnika, który jest zazwyczaj oznaczony kolorem czerwonym, z zaciskiem dodatnim odbiornika oznaczonym w sposób podany w powyższej tabeli kodu barwnego oznaczania interfejsów. Zaciski ujemne głośników i odbiornika AVR są oznaczone kolorem czarnym. Odbiornik AVR posiada zaciski głośnikowe ze śrubami; do zacisków tych można podłączać kable o żyłach oczyszczonych z izolacji lub zakończonych wtykami bananowymi. Kable o żyłach oczyszczonych z izolacji należy podłączać w następujący sposób:

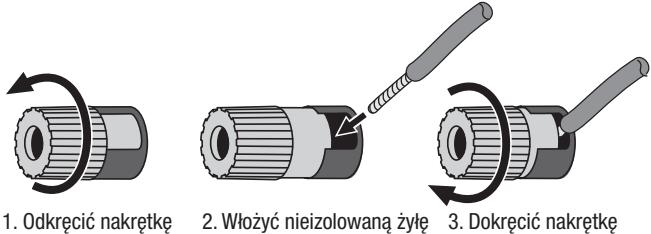

1. Odkręcić nakrętkę

2. Włożyć nieizolowaną żyłę 3. Dokręcić nakrętkę

Wtyki bananowe należy wsunąć w otwór znajdujący się pośrodku kołpaka chroniącego zacisk w następujący sposób: A. Dokręcić nakrętkę

B. Włożyć wtyk bananowy w otwór w nakrętce Cyfrowy interfejs audio – HDMI Istnieją dwa typy interfejsów audio – cyfrowy i analogowy. Cyfrowe sygnały audio są generowane w odsłuchowych urządzeniach źródłowych obsługujących systemy cyfrowego dźwięku przestrzennego, np. Dolby Digital i DTS, bądź nieskompresowany cyfrowy sygnał audio systemu PCM. Niniejszy odbiornik AVR wyposażony jest w cyfrowe interfejsy audio trzech typów: HDMI, koncentryczny i optyczny. Do obsługi każdego z urządzeń źródłowych należy używać tylko jednego typu cyfrowych interfejsów audio. Można jednak bez przeszkód podłączyć zarówno analogowy, jak i cyfrowy interfejs audio do tego samego urządzenia źródłowego. Niniejszy odbiornik AVR jest wyposażony w złącza wejściowe i wyjściowe HDMI usytuowane na jego panelu tylnym. Technologia HDMI umożliwia przesyłanie wysokiej jakości cyfrowego sygnału audio i wideo przez pojedynczy kabel z zachowaniem najwyższej jakości obrazu i dźwięku. Jeśli posiadany przez użytkownika telewizor lub inne urządzenie ekranowe posiada złącze wejściowe HDMI, należy wykonać pojedyncze połączenie pomiędzy każdym z urządzeń źródłowych a odbiornikiem AVR. Zazwyczaj nie jest potrzebne oddzielne połączenie cyfrowego interfejsu audio. Wyjściowe połączenie HDMI odbiornika AVR ma kanał zwrotny audio (ARC), przez który cyfrowy sygnał audio z telewizora lub innego urządzenia ekranowego przekazywany jest z powrotem do odbiornika AVR. Dzięki temu użytkownik może słuchać dźwięku z urządzeń HDMI niepołączonych bezpośrednio z telewizorem (np. połączonych za pośrednictwem sieci Internet) bez konieczności wykonywania dodatkowych połączeń pomiędzy danym urządzeniem a odbiornikiem AVR. Sygnał ARC jest aktywny po wybraniu telewizora jako urządzenia źródłowego. Dalsze informacje — patrz Konfiguracja systemu na stronie 34. (Modele AVR 1710S i AVR 171S mają dwa wyjściowe połączenia HDMI. Tylko złącze wyjściowe HDMI 1 posiada kanał ARC.) Kształt złącza HDMI ułatwia wykonywanie połączeń (zob. ilustracja poniżej), przy czym długość kabli HDMI jest ograniczona do około 10 stóp (3 m). Jeśli posiadane przez użytkownika urządzenie ekranowe posiada wejście DVI i jest zgodne z normą HDCP, należy użyć przejściówki HDMI/DVI (niewchodzącej w skład zestawu) do wykonania osobnego połączenia audio. Zawsze należy podłączać zacisk (+) odbiornika AVR do zacisku (+) głośnika (zwykle koloru czerwonego), a zacisk (–) odbiornika – do zacisku (–) głośnika (zwykle koloru czarnego). WAŻNE: Upewnić się, że nieizolowane żyły (+) i (–) nie stykają się ze sobą ani z zaciskami o przeciwnej polaryzacji. Stykające się żyły mogą powodować zwarcie, co może doprowadzić do uszkodzenia odbiornika bądź wzmacniacza.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 324 26/05/15 2:32 pm AVR Typy interfejsów stosowanych w systemach kina domowego Cyfrowy interfejs audio typu koncentrycznego Interfejsy wideo Koncentryczne złącza cyfrowe audio są zazwyczaj oznaczane kolorem pomarańczowym. Mimo że wyglądają one podobnie do standardowych złącz analogowych typu RCA, nie należy łączyć ze sobą cyfrowych wyjść audio z wejściami analogowymi i odwrotnie. Wiele urządzeń źródłowych wysyła zarówno sygnały audio, jak i wideo (np. odtwarzacz płyt Blu-ray, DVD, tuner telewizji kablowej, tuner HDTV, tuner satelitarny, VCR, rejestrator DVR). Poza wykonaniem w wyżej opisany sposób połączeń za pomocą interfejsu audio należy wykonać połączenia tych urządzeń źródłowych przy użyciu interfejsu wideo. Do połączenia każdego z tych urządzeń należy wykorzystać jeden typ interfejsu. Cyfrowy interfejs wideo Podłączenie danego urządzenia źródłowego do złączy wejściowych HDMI odbiornika AVR oznacza jednocześnie podłączenie sygnału wideo podawanego z tego urządzenia, ponieważ kabel HDMI przekazuje zarówno cyfrowe sygnały audio, jak i wideo. Cyfrowy interfejs audio typu optycznego Złącza cyfrowego interfejsu audio typu optycznego są zabezpieczone przed dostępem pyłu za pomocą przysłony. Przysłona ta otwiera się w momencie podłączenia kabla. Złącza interfejsu optycznego są oznaczane czarnym kolorem przysłony. Analogowy interfejs wideo – kompozytowe złącze wideo Najbardziej rozpowszechnionym typem analogowego interfejsu wideo jest kompozytowezłącze wideo. Za pomocą pojedynczego kabla przesyłane są składowe chrominancji (koloru) i luminancji (natężenia oświetlenia) sygnału wideo. Gniazdo to jest zazwyczaj oznaczone kolorem żółtym i wygląda podobnie do analogowego gniazda audio. Nie należy łączyć kompozytowego złącza wideo z analogowym złączem audio lub koncentrycznym cyfrowym złączem audio i odwrotnie. Analogowe interfejsy audio Do wykonania dwukanałowego interfejsu analogowego potrzebny jest kabel stereofoniczny posiadający jedno złącze kanału lewego (oznaczone kolorem białym) i jedno prawego (oznaczone kolorem czerwonym). Oba te złącza są połączone ze sobą w wiązkę. Interfejs urządzeń radiowych Jeśli urządzenia źródłowe posiadają zarówno cyfrowe, jak i analogowe wyjścia audio, można wykonać połączenia za pomocą interfejsów obu tych typów. Jeśli zostanie skonfigurowany system wielostrefowy (tylko modele AVR 1710S/AVR 171S), należy pamiętać, że strefa 2 jest tylko strefą audio (odbiornik AVR nie ma wyjścia wideo w strefie 2). W związku z tym dla każdego źródłowego urządzenia audio (takiego jak zmieniarka CD) należy wykonać połączenia analogowe, które mają być przez cały czas dostępne podczas słuchania w strefie 2. Antena AM podłączana jest do złącza wyposażonego w zaciski sprężyste. Po zamontowaniu anteny w niżej opisany sposób należy nacisnąć dźwignie w celu otwarcia złącz, wsunąć nieizolowane przewody w otwory, po czym zwolnić dźwignie, aby zacisnąć przewody. Przewody antenowe nie są podłączane z uwzględnieniem biegunowości, dlatego też można podłączyć dowolny przewód do dowolnego złącza. POLSKI Odbiornik AVR posiada oddzielne złącza do anten FM i AM wchodzących w zakres dostawy. Antena FM podłączana jest za pomocą złącza F o impedancji 75 omów.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 325 26/05/15 2:32 pm AVR Typy interfejsów stosowanych w systemach kina domowego i wykonywanie połączeń Złącze sieciowe Złącze sieciowe odbiornika AVR umożliwia korzystanie z radia internetowego lub treści z innych urządzeń zgodnych ze standardem DLNA lub AirPlay podłączonych do tej samej sieci. Za pomocą kabla Ethernet kat. 5 lub kat. 5E połącz złącze RJ-45 odbiornika AVR z siecią domową. Wykonywanie połączeń OSTROŻNIE: Przed wykonaniem jakichkolwiek połączeń odbiornika audio/ wideo należy upewnić się, że kabel zasilania odbiornika AVR jest odłączony od gniazdka zasilania. Wykonywanie połączeń przy podłączonym zasilaniu i włączonym odbiorniku może spowodować uszkodzenie głośników. Podłączanie głośników Po rozmieszczeniu głośników wewnątrz pomieszczenia w sposób opisany w rozdziale Rozmieszczenie głośników na stronie 11 należy podłączyć każdy z głośników do gniazda zaciskowego odbiornika AVR (oznaczonego odpowiednim kolorem) w sposób opisany w rozdziale Połączenia głośników na stronie 12. Podłączyć głośniki w sposób pokazany na rysunku. tylko modele AVR 1710S/AVR 171S: Podłącz tutaj tylne głośniki L/R dźwięku przestrzennego -LUB- przednie górne głośniki L/R Port USB Za pomocą odbiornika AVR można odtwarzać pliki audio zapisane w urządzeniu Apple iOS® podłączonym do portu USB, przy czym urządzeniem tym można sterować za pomocą pilota zdalnego sterowania znajdującego się w wyposażeniu odbiornika AVR. Za pomocą odbiornika AVR można również odtwarzać pliki audio w formatach MP3 i WMA zapisane w urządzeniu USB podłączonym do portu USB. Wtyk złącza lub urządzenie podłączane do portu USB musi być skierowane w taki sposób, aby można je było wsunąć do oporu. Złącze lub urządzenie można podłączać/odłączać w każdej chwili bez konieczności wykonywania instalacji lub dezinstalacji. Port USB w odbiorniku AVR wykorzystuje się również do przeprowadzania aktualizacji oprogramowania sprzętowego. Za pomocą tego portu można pobierać na odbiornik AVR wszystkie bieżące uaktualnienia jego oprogramowania sprzętowego. Wszelkie wskazówki dotyczące tej procedury podawane są w odpowiednim czasie. PGL (tylko modele AVR 1710S/AVR 171S) WAŻNE: Podłączanie komputera PC lub innego hosta/sterownika USB do portu USB odbiornika AVR grozi uszkodzeniem zarówno odbiornika AVR, jak i drugiego urządzenia. PGP

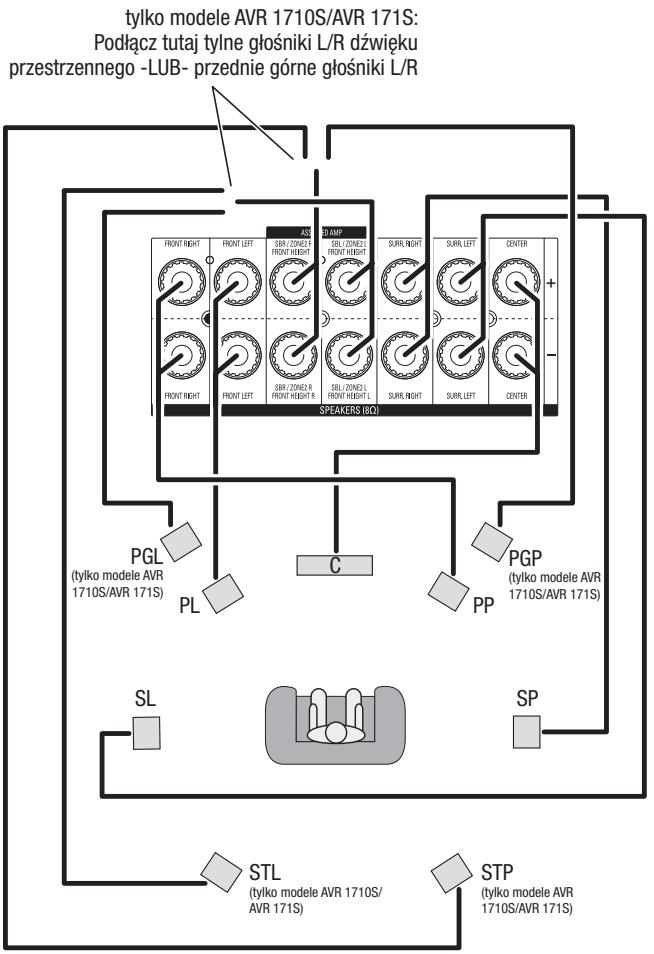

STL (tylko modele AVR 1710S/ AVR 171S) STP (tylko modele AVR 1710S/AVR 171S) UWAGA: W przypadku zainstalowania przednich głośników górnych podłącz je w sposób pokazany dla głośników STL i STP.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 326 26/05/15 2:32 pm AVR Wykonywanie połączeń Podłączanie subwoofera Podłączanie telewizora lub ekranu Do podłączenia subwoofera do wyjścia Subwoofer odbiornika AVR należy użyć pojedynczego kabla audio RCA zgodnie z opisem w rozdziale Połączenia subwoofera na stronie 12. UWAGA: Modele AVR 1710S i AVR 171S umożliwiają podłączenie dwóch głośników niskotonowych. Patrz rozdział Ręczna konfiguracja głośników: Liczba głośników na stronie 31, aby uzyskać informacje o uaktywnianiu dwóch wyjść głośników niskotonowych. Informacje na temat podłączania subwoofera znajdują się w jego instrukcji obsługi. Jeśli telewizor i urządzenia źródłowe mają złącza HDMI: Użyj kabla HDMI (nie należy do zestawu), aby podłączyć go do złącza HDMI Monitor Out odbiornika AVR. Odbiorniki AVR 1710S i AVR 171S umożliwiają podłączenie dwóch telewizorów za pomocą złączy HDMI (tylko złącze wyjściowe HDMI 1 posiada kanał ARC i umożliwia wyświetlanie menu ekranowych odbiornika AVR). Zapewni to najlepszą możliwą jakość obrazu.

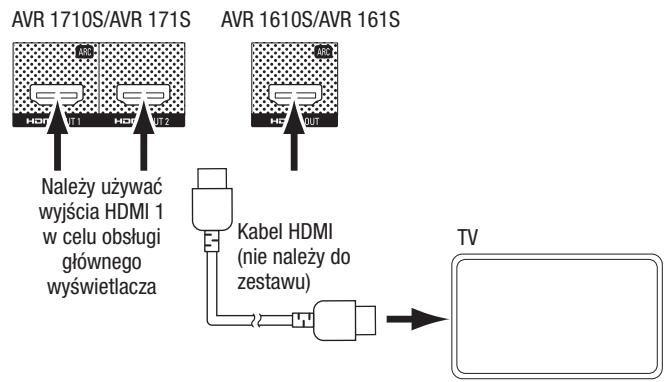

AVR 1610S/ AVR 161S Należy używać wyjścia HDMI 1 w celu obsługi głównego wyświetlacza Użyj dowolnego złącza Kabel HDMI (nie należy do zestawu)

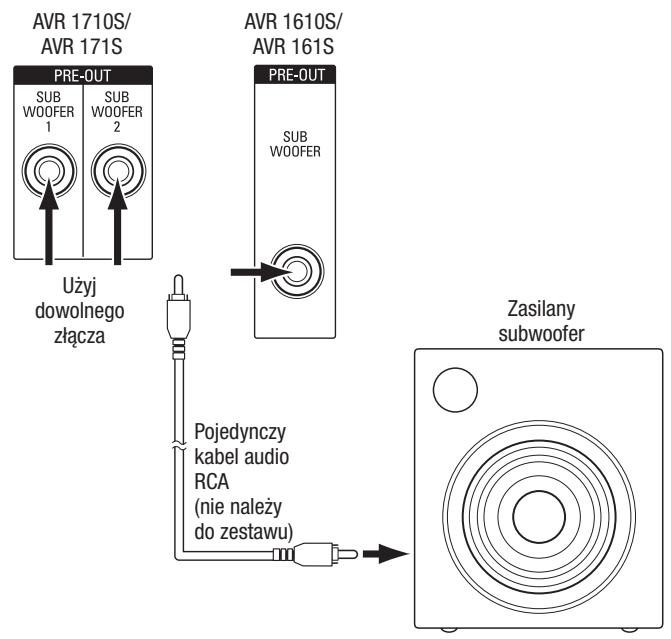

Zasilany subwoofer Pojedynczy kabel audio RCA (nie należy do zestawu) Jeśli telewizor nie ma złącza HDMI lub niektóre urządzenia źródłowe mają tylko kompozytowe złącza wideo: Użyj kabla kompozytowego wideo (nie należy do zestawu), aby połączyć złącze Composite Monitor Out odbiornika AVR ze złączem kompozytowym wideo telewizora. Złącze kompozytowe wyjściowe monitora odbiornika AVR

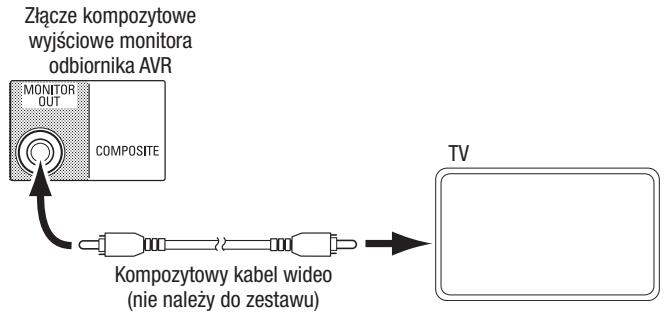

UWAGA: W przypadku użycia tylko połączenia kompozytowego wideo z telewizorem nie będzie można wyświetlać menu ekranowych odbiornika AVR. POLSKI Kompozytowy kabel wideo (nie należy do zestawu)

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 327 26/05/15 2:32 pm AVR Wykonywanie połączeń Podłączanie urządzeń źródłowych audio i wideo Urządzenia źródłowe są składnikami, z których pochodzi sygnał odtwarzania, np. odtwarzacze płyt Blu-ray Disc™ lub DVD, tuner telewizji kablowej, satelitarnej lub HDTV itd. Odbiornik AVR ma kilka różnych typów złącz wejściowych dla urządzeń źródłowych audio i wideo: złącze HDMI, kompozytowe złącze wideo, optyczne cyfrowe złącze audio, kompozytowe cyfrowe złącze audio oraz analogowe złącze audio. Złącza nie są oznakowane dla konkretnych typów urządzeń źródłowych — są one oznaczone numerami, co pozwala podłączać urządzenia zgodnie z indywidualną konfiguracją systemu. Poszczególne przyciski źródeł odbiornika AVR są domyślnie przypisane do różnych złączy wejściowych (wymienionych w kolumnie „Domyślne złącza” w tabeli poniżej). W celu ułatwienia konfiguracji każde urządzenie źródłowe należy podłączać do złącza, do którego przypisany jest odpowiedni przycisk wyboru źródła (np. odtwarzacz płyt Blu-ray Disc do złącza HDMI 2). Urządzenia można też jednak podłączyć do dowolnych złącz i zmienić przypisanie interfejsów wejściowych do przycisków źródeł wymienionych w tabeli, zależnie od konfiguracji połączeń urządzeń źródłowych. Po podłączeniu żądanych urządzeń źródłowych należy wypełnić kolumny „Podłączone urządzenie” w tabeli poniżej — ułatwi to późniejsze przypisanie złączy do przycisków źródeł po zakończeniu podłączania. (W dalszej części procesu konfiguracji można będzie wprowadzić wszelkie zmiany przypisań przycisków źródeł i wypełnić kolumnę „Przypisane złącza”.) Uwaga: Nie można przypisać złącz do przycisków źródeł Network (Sieć), Radio, TV i USB. Przyciski urządzenia źródłowego i przypisane złącza Przycisk urządzenia źródłowego Domyślne złącza MHL HDMI 1 Płyta HDMI 2 Kabel/Satelita HDMI 3 STB HDMI 4 Gra HDMI 5 Audio Aux (Dodatki) Złącze wyjściowe monitora Przypisane złącza Podłączone urządzenie Brak/analogowy sygnał 2 Kompozytowy sygnał 1/analogowy sygnał 1 Podłączone urządzenie Złącze wyjściowe HDMI 1 Złącze wyjściowe HDMI 2 (tylko modele AVR 1710S/AVR 171S) Kompozytowe złącze wyjściowe wideo monitora

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 328 26/05/15 2:32 pm AVR Wykonywanie połączeń Roku Streaming Stick™: Podłączanie urządzeń kompozytowego wideo Urządzenie Roku Streaming Stick należy włożyć do wejściowego złącza HDMI/MHL odbiornika AVR. UWAGA: Nie należy wkładać urządzenia Roku Streaming Stick do innego wejściowego złącza HDMI. Urządzenia źródłowe nieposiadające złączy wideo HDMI należy podłączać do kompozytowych złączy wideo. Konieczne także będzie podłączenie urządzenia do złącza audio odbiornika AVR.

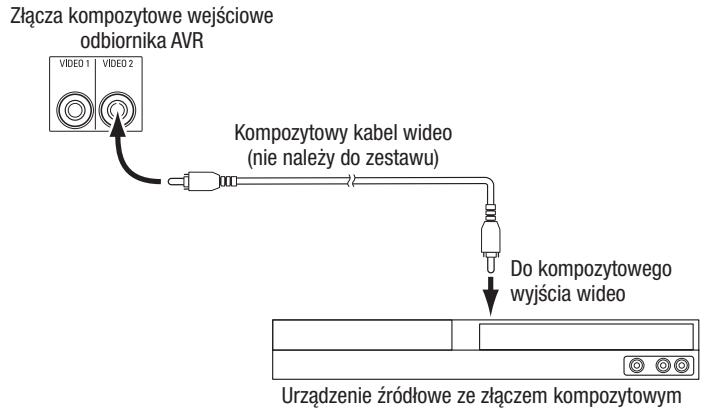

Złącza kompozytowe wejściowe odbiornika AVR Złącze wejściowe HDMI/MHL odbiornika AVR Kompozytowy kabel wideo (nie należy do zestawu) Do kompozytowego wyjścia wideo Roku® Streaming Stick Podłączanie urządzeń HDMI Jeśli urządzenie źródłowe ma złącza HDMI, użycie ich zapewni najlepszą możliwą jakość dźwięku i obrazu. Ponieważ przez kabel HDMI przesyłane są jednocześnie cyfrowe sygnały audio i wideo, nie ma konieczności wykonywania dodatkowych połączeń audio.

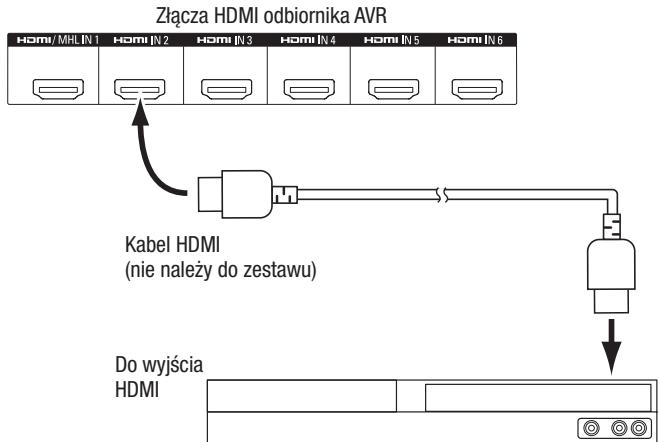

Złącza HDMI odbiornika AVR Urządzenie źródłowe ze złączem kompozytowym Podłączanie urządzeń z optycznym interfejsem cyfrowym audio Jeśli urządzenia źródłowe inne niż HDMI mają optyczne wyjścia cyfrowe, należy podłączyć je do optycznych złączy cyfrowych audio odbiornika AVR. UWAGA: Każde z urządzeń należy podłączać tylko do jednego złącza cyfrowego (HDMI, optycznego lub koncentrycznego).

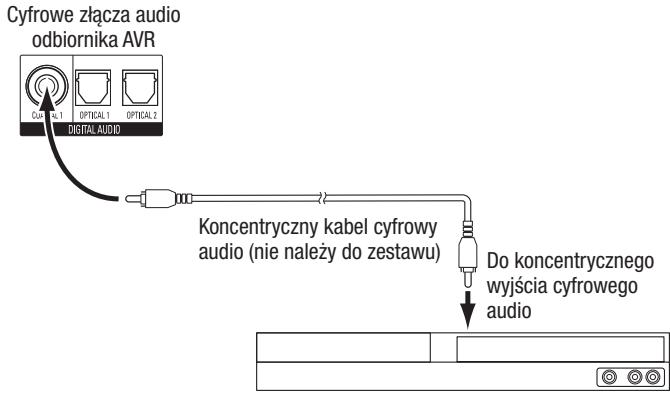

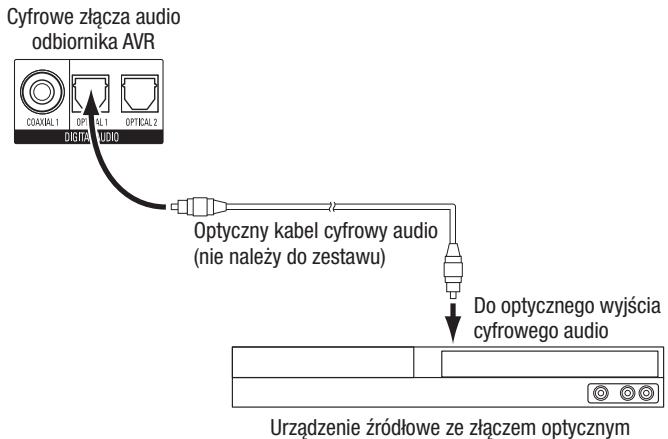

Cyfrowe złącza audio odbiornika AVR Kabel HDMI (nie należy do zestawu) Do optycznego wyjścia cyfrowego audio POLSKI Do wyjścia HDMI Optyczny kabel cyfrowy audio (nie należy do zestawu) Urządzenie źródłowe ze złączem HDMI UWAGA: W przypadku urządzeń HDMI (takich jak interfejs internetowy) już podłączonych do telewizora można doprowadzić dźwięk do odbiornika AVR przez kanał zwrotny audio złącza wyjściowego HDMI, dzięki czemu nie ma konieczności wykonywania dodatkowych połączeń z odbiornikiem AVR. tylko modele AVR 1710S/AVR 171S: Tylko złącze wyjściowe HDMI 1 posiada kanał zwrotny audio (ARC). Urządzenie źródłowe ze złączem optycznym

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 329 26/05/15 2:32 pm AVR Wykonywanie połączeń Podłączanie urządzeń z koncentrycznym interfejsem cyfrowym audio Urządzenia USB i iOS Jeśli urządzenia źródłowe inne niż HDMI mają koncentryczne wyjścia cyfrowe, należy podłączyć je do koncentrycznego złącza cyfrowego audio odbiornika AVR. UWAGA: Każde z urządzeń należy podłączać tylko do jednego złącza cyfrowego (HDMI, optycznego lub koncentrycznego). Do podłączenia urządzenia iPod, iPhone lub iPad za pomocą kabla Apple (nie należy do zestawu) lub bezpośredniego podłączenia pamięci USB należy użyć portu USB na panelu przednim odbiornika AVR. Można odtwarzać pliki audio z urządzenia lub pamięci USB i korzystać z pilota odbiornika AVR do sterowania odtwarzaniem. Cyfrowe złącza audio odbiornika AVR

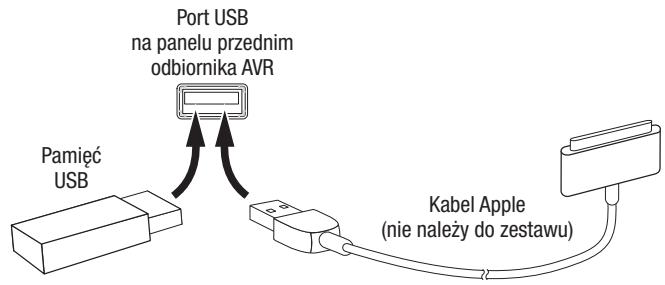

Port USB na panelu przednim odbiornika AVR Pamięć USB Koncentryczny kabel cyfrowy audio (nie należy do zestawu) Do koncentrycznego wyjścia cyfrowego audio Urządzenie źródłowe ze złączem koncentrycznym Kabel Apple (nie należy do zestawu) Podłączanie do sieci domowej Za pomocą kabla kat. 5 lub kat. 5E (nie należy do zestawu) podłączyć złącze sieciowe odbiornika AVR do sieci domowej, aby korzystać z radia internetowego i treści znajdujących się na urządzeniach DLNA podłączonych do tej sieci. Podłączanie analogowych urządzeń audio

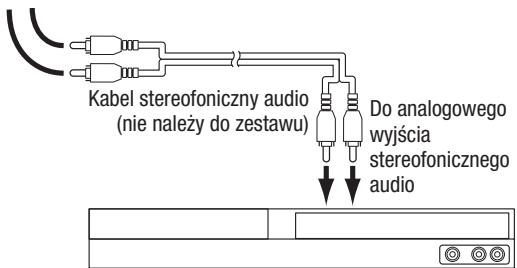

Urządzenia źródłowe niemające złączy HDMI lub cyfrowych złączy audio należy podłączać do złączy analogowego sygnału dźwiękowego, w jakie wyposażony jest odbiornik AVR. UWAGA: W przypadku instalacji systemu wielostrefowego należy podłączyć dźwięk analogowy dla dowolnych urządzeń źródłowych, aby można było ich słuchać w strefie 2. W strefie 2 są dostępne tylko źródła analogowe. Analogowe złącza audio Analogowe złącza audio odbiornika AVR 1610S/ odbiornika AVR 1710S/ AVR 161S AVR 171S Złącze sieciowe odbiornika AVR Modem sieciowy Do sieci domowej i Internetu Kabel kat. 5/5E (nie należy do zestawu) Podłączanie anteny radiowej

• Podłącz znajdującą się w zestawie antenę FM do złącza antenowego FM (o impedancji 75 Ω) odbiornika AVR. W celu uzyskania dobrej jakości odbioru sygnału należy rozwinąć kabel anteny FM możliwie jak najdalej.

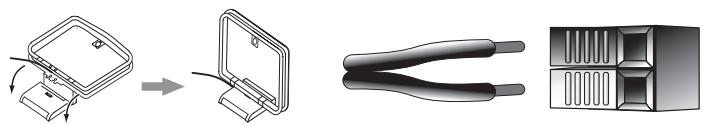

• Zegnij i złóż podstawę anteny w sposób pokazany na rysunku i podłącz żyły do złączy AM i Gnd odbiornika AVR. (Dowolną żyłę można podłączyć do dowolnego złącza.) Ustawić antenę w taki sposób, aby szumy w tle były minimalne. Kabel stereofoniczny audio (nie należy do zestawu) Do analogowego wyjścia stereofonicznego audio Złącza antenowe odbiornika AVR 1710S/ AVR171S Złącza antenowe odbiornika AVR 1610S/ AVR161S Antena AM (w zestawie) Składana podstawa Analogowe urządzenie źródłowe

Antena FM (w zestawie)

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 330 26/05/15 2:32 pm Instalowanie systemu wielostrefowego AVR Wykonywanie połączeń tylko modele AVR 1710S/AVR 171S: Instalowanie systemu wielostrefowego WAŻNE UWAGI DOTYCZĄCE BEZPIECZEŃSTWA: Instalacja systemu wielostrefowego zazwyczaj wymaga prowadzenia kabli w ścianach. Podczas instalacji ukrytego okablowania należy zawsze przestrzegać odpowiednich przepisów dotyczących bezpieczeństwa, a zwłaszcza wszystkich mających zastosowanie przepisów budowlanych. Niedopełnienie tego obowiązku może prowadzić do zagrożenia bezpieczeństwa. W przypadku jakichkolwiek wątpliwości co do możliwości pracy z okablowaniem elektrycznym należy do instalacji systemu wielostrefowego zatrudnić wykwalifikowanego elektryka lub instalatora. B. Podłącz wzmacniacz zewnętrzny do złącz wyjściowych strefy 2 odbiornika AVR. Ta metoda zapewnia zachowanie odtwarzania 7.1 kanałów w kinie domowym w pokoju głównym przy jednoczesnym działaniu wielostrefowym, chociaż wymaga ona dodatkowego wzmacniacza w strefie 2. Zalecamy umieszczenie wzmacniacza strefy 2 w tym samym pokoju, co odbiornik AVR, aby można było użyć krótkiego kabla stereo audio i długiego przewodu do głośników w innym pokoju. Zwiększona długość kabla stereo audio zwiększa możliwość pogorszenia sygnału. W zależności od wzmacniacza strefy 2 sygnał audio może być dystrybuowany do jednej pary głośników lub do kilku par rozmieszczonych w różnych pokojach. Głośniki strefy 2 UWAGA: W strefie 2 są dostępne tylko następujące analogowe źródła sygnału audio: radio wewnętrzne, urządzenie iPod/iPhone lub urządzenie pamięci USB włożone do portu USB odbiornika AVR i najwyżej dwa urządzenia źródłowe podłączone do złącz dźwięku analogowego 1 i 2 na panelu tylnym. Odbiornik AVR oferuje dwie różne metody dystrybucji dźwięku do innych obszarów domu. Każda z nich wymaga innych połączeń: A. Podłącz głośniki strefy 2 bezpośrednio do przypisanych złącz wyjściowych głośników wzmacniacza. Przypisz kanały wzmacniacza w celu zasilenia głośników strefy 2 (patrz rozdział Ręczna konfiguracja głośników na stronie 30). Ta metoda umożliwia zasilenie jednej pary głośników w strefie 2. Strefa 2 Przewód głośnika (nie należy do zestawu) Pokój główny Przewód głośnika (nie należy do zestawu) Kabel stereofoniczny audio (nie należy do zestawu) Ta metoda zapewnia zmniejszenie kosztów i złożoności, ale system kina domowego będzie ograniczony do 5.1 kanałów — odbiornik AVR automatycznie obniży liczbę odtwarzanych kanałów dla programów nagranych dla 6.1 lub 7.1 kanałów do 5.1 kanałów. Głośniki strefy 2 Wzmacniacz strefy 2 (nie należy do zestawu) Strefa 2 Przewód głośnika (nie należy do zestawu) Pokój główny Przewód głośnika (nie należy do zestawu) POLSKI Złącza głośników przypisanego wzmacniacza AVR

7.1-kanałowy system głośników kina domowego

5.1-kanałowy system głośników kina domowego

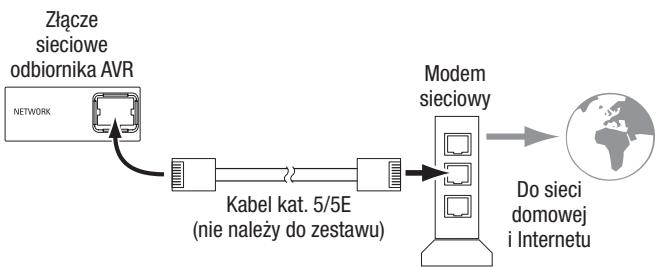

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 331 26/05/15 2:32 pm AVR Wykonywanie połączeń Podłączanie urządzeń na podczerwień Podłączanie wyjścia wyzwalacza Odbiornik AVR jest wyposażony w złącze wejściowe podczerwieni, które umożliwia zdalne sterowanie odbiornikiem AVR w różnych sytuacjach: Jeśli w skład systemu wchodzi urządzenie, którym można sterować za pomocą wyzwalającego sygnału stałoprądowego, należy podłączyć je do złącza Trigger Out (wyjście wyzwalacza) odbiornika AVR przy użyciu kabla połączeniowego zakończonego miniaturowym wtykiem o średnicy 1/8 cala (3,5 mm). Odbiornik AVR – o ile jest włączony – przekazuje za pomocą tego połączenia sygnał wyzwalający o wartości 12 V DC (100 mA).

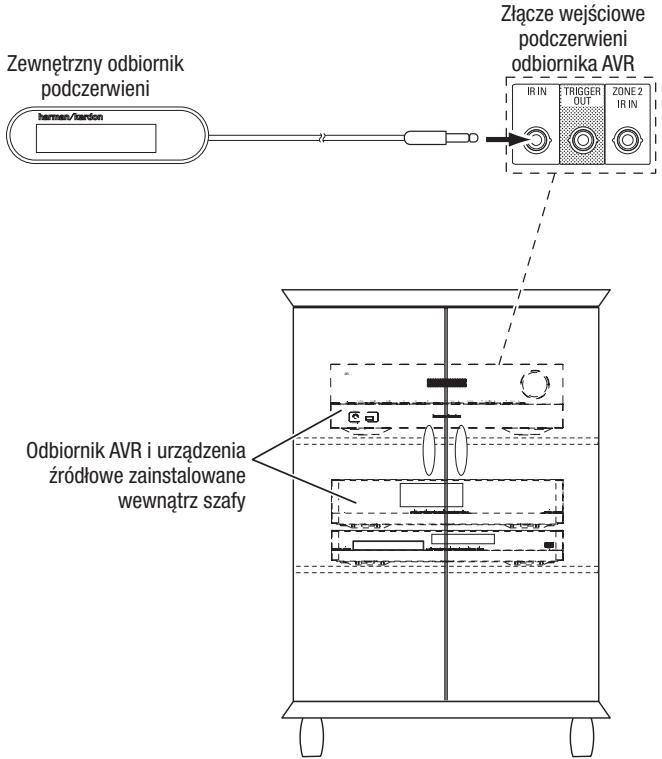

• W przypadku umieszczenia odbiornika AVR w szafce lub skierowanego od słuchacza, do złącza wejściowego podczerwieni odbiornika AVR należy podłączyć zewnętrzny odbiornik podczerwieni, taki jak opcjonalny odbiornik Harman Kardon HE 1000. Złącze wejściowe podczerwieni Zewnętrzny odbiornik odbiornika AVR podczerwieni

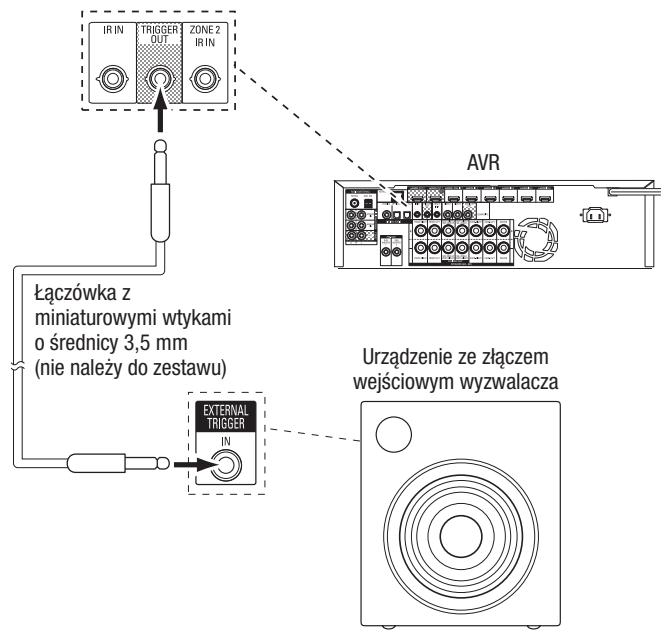

AVR Łączówka z miniaturowymi wtykami o średnicy 3,5 mm (nie należy do zestawu) Urządzenie ze złączem wejściowym wyzwalacza Odbiornik AVR i urządzenia źródłowe zainstalowane wewnątrz szafy Podłączanie zasilania AVR 171S/AVR 161S:

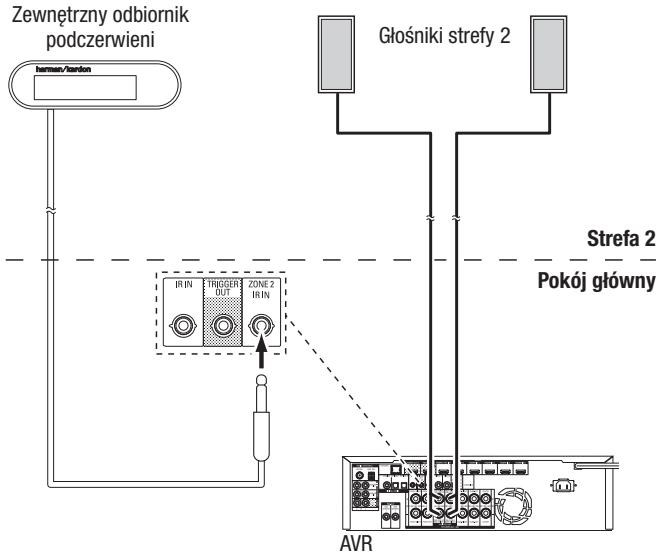

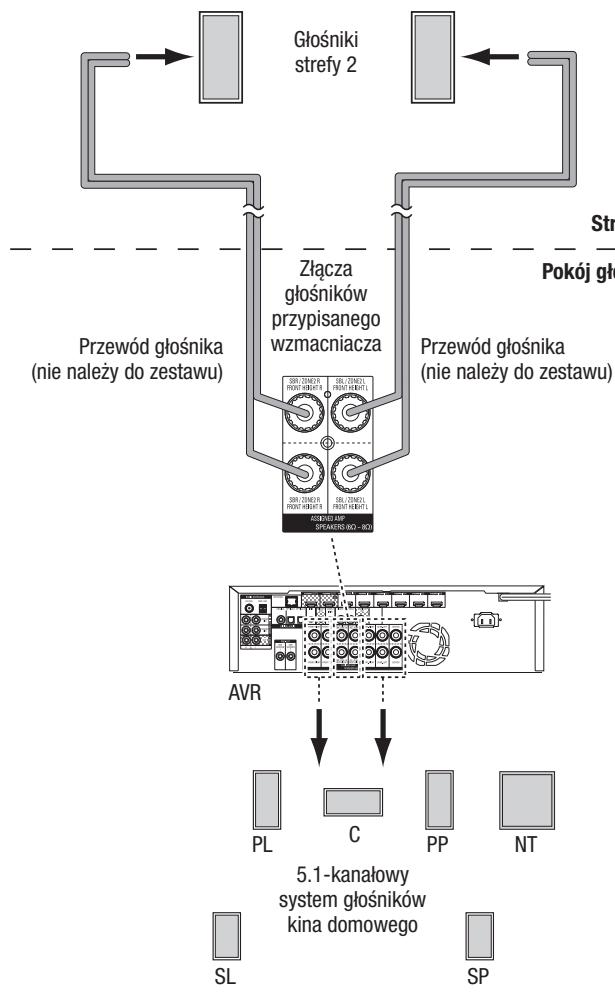

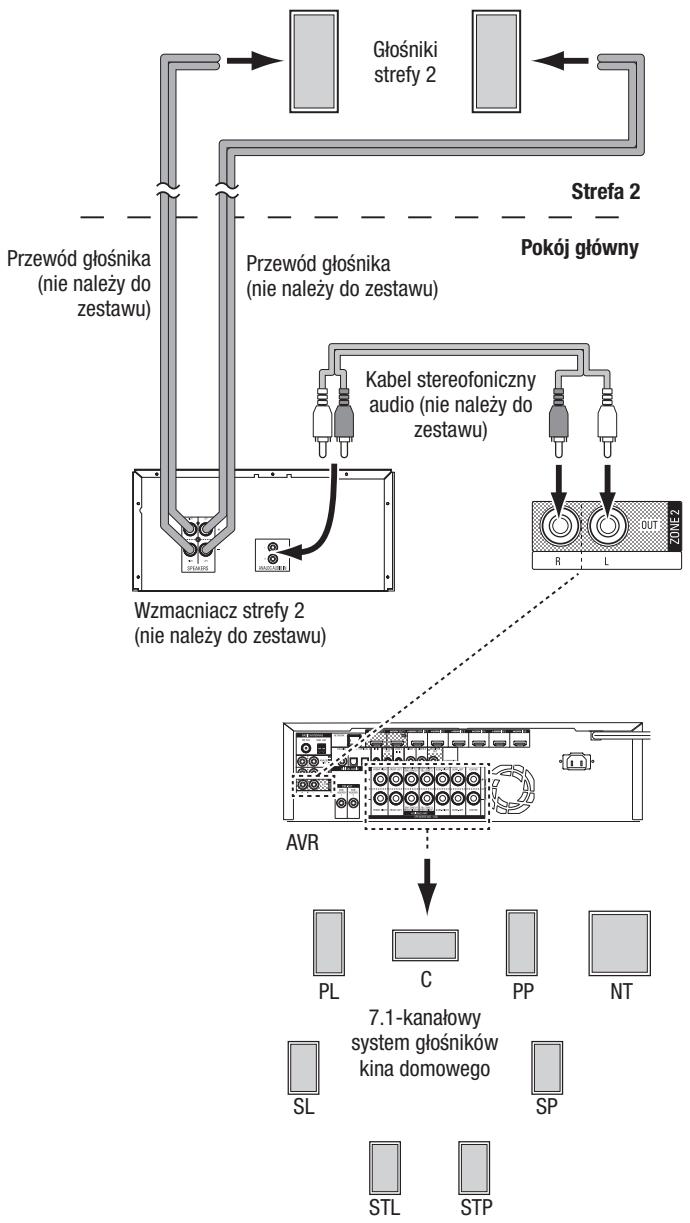

• W przypadku zainstalowania systemu wielostrefowego (tylko modele AVR 1710S/ AVR 171S) należy podłączyć urządzenie sterujące na podczerwień do złącza wejściowego podczerwieni strefy 2 w celu sterowania z innego pokoju systemem wielostrefowym, urządzeniami źródłowymi i głośnością w strefie zdalnej.

Zewnętrzny odbiornik podczerwieni Głośniki strefy 2 Podłączyć dostarczany przewód zasilania do złącza zasilania AC odbiornika AVR, a następnie do niekomutowanego gniazda sieci zasilania prądem przemiennym.

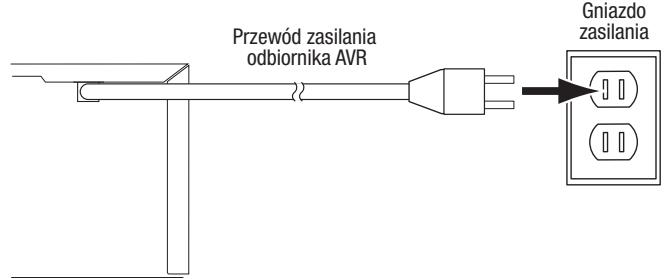

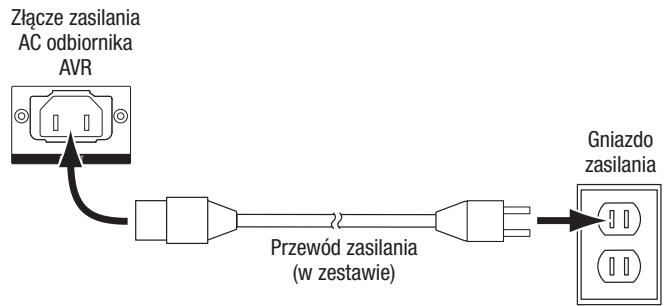

Złącze zasilania AC odbiornika AVR Gniazdo zasilania Przewód zasilania (w zestawie) Strefa 2 Pokój główny AVR 1710S/AVR 1610S: Podłączyć przewód zasilania odbiornika AVR do niekomutowanego gniazda sieci zasilania prądem przemiennym. Przewód zasilania odbiornika AVR Gniazdo zasilania AVR Jeśli urządzenie źródłowe jest udostępniane w głównym obszarze odsłuchu, wszelkie polecenia sterujące wysłane do tego urządzenia będą miały wpływ również na pokój główny.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 332 26/05/15 2:32 pm AVR Konfiguracja pilota zdalnego sterowania Konfiguracja pilota zdalnego sterowania

2. Numery kodów programowania poszczególnych urządzeń podane są w tabelach A12 –

A22 Załącznika. Zapisać pasujące numery kodów w dogodnym miejscu. Umieszczanie baterii w pilocie

Nacisnąć przycisk Source Selector (Wybór urządzenia źródłowego) urządzenia i przytrzymać go aż zacznie świecić na czerwono, zgaśnie i ponownie zaświeci na czerwono. Następnie należy go zwolnić. Pilot jest teraz w trybie programowania. Zdjąć pokrywę komory baterii, umieścić dwie znajdujące się w zestawie baterie AAA w sposób pokazany na rysunku i zamknąć pokrywę baterii.

pokrywę UWAGA: Pilot pozostanie w trybie programowania przez 20 sekund. Jeśli w ciągu 20 sekund nie wykonasz kroku 4, pilot wyjdzie z trybu programowania i trzeba będzie powtórzyć krok 3.

4. Skierować pilot w stronę urządzenia źródłowego, po czym za pomocą przycisków

numerycznych wprowadzić zapisany numer kodu (zgodnie z punktem 1). Jeśli urządzenie wyłączy się, nacisnąć ponownie przycisk wyboru urządzenia źródłowego celem wprowadzenia kodu do pamięci. Przycisk wyboru urządzenia źródłowego zacznie migać, a pilot wyjdzie z trybu programowania. b) Jeśli urządzenie nie wyłączy się, należy wprowadzić inny numer kodu. c) Jeśli lista numerów kodów dla danego urządzenia wyczerpie się, można przeszukać całość zapisanej w pamięci pilota biblioteki kodów urządzeń danego typu, naciskając przycisk Up (W górę) pilota do momentu, w którym urządzenie wyłączy się. Następnie nacisnąć przycisk wyboru urządzenia źródłowego, aby zapisać dany kod w pamięci. Sprawdzić, czy pozostałe funkcje pilota oddziałują prawidłowo na urządzenie. W niektórych przypadkach producenci stosują ten sam kod do uruchamiania większej liczby modeli, przy czym kody dotyczące pozostałych funkcji różnią się od siebie. Powyższe czynności należy powtarzać do czasu zaprogramowania zestawu kodów obsługujących większość funkcji urządzenia. Pilota odbiornika AVR można zaprogramować do sterowania urządzeniami źródłowymi audio/wideo i telewizorami wielu marek i modeli. Pilot zdalnego sterowania jest również przygotowany do sterowania urządzeniem iPod lub iPhone podłączonym do portu USB usytuowanego na przednim panelu odbiornika AVR. Każdy z przycisków Source Selector (Wybór urządzenia źródłowego) został zaprogramowany do sterowania pewnymi typami urządzeń źródłowych: Powtórzyć czynności 3 – 6 w odniesieniu do każdego z urządzeń źródłowych, które mają być sterowane za pomocą pilota odbiornika AVR. Zmienianie przypisania przycisku Source Selector (Wybór urządzenia źródłowego) na inny typ urządzenia Przypisanie przycisku wyboru urządzenia źródłowego można zmienić w celu sterowania innym typem urządzenia (na przykład można zaprogramować przycisk Media Server (Serwer multimedialny) do sterowania odtwarzaczem płyt DVD). Cable/Sat (Kabel/satelita): Steruje urządzeniami telewizji kablowej i satelitarnej

1. Włączyć urządzenie źródłowe, które ma być obsługiwane za pomocą pilota.

Disc (Płyta): Steruje odtwarzaczami płyt Blu-ray i DVD

2. Numery kodów programowania poszczególnych urządzeń podane są w tabelach A12 –

A22 Załącznika. Zapisać pasujące numery kodów w dogodnym miejscu. Radio: Steruje tunerem FM/AM wbudowanym w odbiornik AVR TV: Steruje telewizorami i wyświetlaczami wideo USB: Przeszukuje zgodne nośniki w podłączonym urządzeniu Apple iOS lub urządzeniu USB włożonym do portu USB odbiornika AVR. Uwaga: Nie wymaga programowania. DVR (Nagrywarka DVR): Steruje nagrywarkami TiVo® Game (Gra): Steruje konsolami gier wideo Media Server (Serwer multimedialny): Steruje serwerami multimedialnymi Network (Sieć): Przeszukuje zgodne nośniki na podłączonych do sieci domowej urządzeniach zgodnych ze standardem DLNA i urządzeniu vTuner (radio internetowe). Uwaga: Nie wymaga programowania. AUX (Dodatki): Steruje tunerami telewizji HDTV, odtwarzaczami płyt CD, magnetowidami i urządzeniami PVD. Chociaż przyciski wyboru urządzenia źródłowego zostały wstępnie zaprogramowane dla wymienionych powyżej typów urządzeń, można zmienić ich przypisanie na inny typ urządzenia. Patrz rozdział Zmienianie przypisania przycisku Source Selector (Wybór urządzenia źródłowego) na inny typ urządzenia na stronie 21. Po zaprogramowaniu pilota zdalnego sterowania można przełączać jego tryby pracy, aby uzyskać dostęp do funkcji poszczególnych urządzeń, naciskając znajdujące się na nim odpowiednie przyciski służące do wybierania tych urządzeń. Aby zaprogramować przyciski wyboru urządzenia źródłowego dla urządzeń źródłowych, wykonaj poniższe kroki:

1. Włączyć urządzenie źródłowe przeznaczone do sterowania za pomocą pilota.

POLSKI Programowanie pilota do sterowania urządzeniami źródłowymi i telewizorem

6. Przeszukując bibliotekę kodów zapisaną w pamięci pilota, można ustalić numer

zaprogramowanego kodu przez wciśnięcie i przytrzymanie przycisku wyboru urządzenia źródłowego w celu ponownego wejścia w tryb programowania. Następnie nacisnąć przycisk OK pilota, wtedy przycisk wyboru urządzenia źródłowego zacznie migać, wskazując kolejno zaprogramowane cyfry kodu. Jednokrotne mignięcie oznacza 1, dwukrotne – 2 itd. Seria szybkich mignięć oznacza „0”. Zapisać numery zaprogramowanych kodów w odniesieniu do poszczególnych urządzeń w tabeli A7 Załącznika.

3. Nacisnąć przycisk Source Selector (Wybór urządzenia źródłowego), który ma zostać

zmieniony, i przytrzymać go przez trzy sekundy aż zacznie świecić na czerwono, zgaśnie i ponownie zaświeci na czerwono. Następnie należy go zwolnić. Pilot jest teraz w trybie programowania.

4. Nacisnąć przycisk Source Selector (Wybór urządzenia źródłowego) odpowiadający

typowi urządzenia źródłowego (tj. dla odtwarzacza płyt DVD należy nacisnąć przycisk odtwarzacza płyt Blu-ray). Naciśnięty w kroku 3 przycisk wyboru urządzenia źródłowego mignie raz.

5. Skierować pilota w stronę urządzenia źródłowego, po czym za pomocą przycisków

numerycznych wprowadzić zapisany numer kodu (zgodnie z punktem 2). Jeśli urządzenie wyłączy się, nacisnąć ponownie przycisk wyboru urządzenia źródłowego z kroku 3 celem wprowadzenia kodu do pamięci. Przycisk wyboru urządzenia źródłowego zacznie migać, a pilot wyjdzie z trybu programowania. b) Jeśli urządzenie nie wyłączy się, należy wprowadzić inny numer kodu. c) Jeśli lista numerów kodów dla danego urządzenia wyczerpie się, można przeszukać całość zapisanej w pamięci pilota biblioteki kodów urządzeń danego typu, naciskając przycisk Up (W górę) pilota do momentu, w którym urządzenie wyłączy się. Następnie nacisnąć przycisk wyboru urządzenia źródłowego z kroku 3, aby zapisać dany kod w pamięci. Większość etykiet przycisków na pilocie odbiornika AVR opisuje funkcję każdego przycisku, gdy pilot służy do sterowania odbiornikiem AVR. Mimo to dany przycisk może realizować inną funkcję podczas sterowania innym urządzeniem. Patrz Lista funkcji pilota zdalnego sterowania, tabela A13 w Załączniku.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 333 26/05/15 2:32 pm AVR Konfiguracja odbiornika AVR W tej sekcji zostanie opisana konfiguracja odbiornika AVR w celu dopasowania do rzeczywistej konfiguracji systemu. Mimo że istnieje możliwość skonfigurowania ustawień odbiornika AVR jedynie za pomocą pilota oraz komunikatów na wyświetlaczu na panelu przednim odbiornika AVR, łatwiej jest użyć do tego celu systemu menu ekranowych. Włączanie odbiornika AVR Nacisnąć przycisk Power (Zasilanie) znajdujący się na panelu przednim. Przycisk Power (Zasilanie) Konfiguracja odbiornika AVR Aby móc dokonać podstawowej konfiguracji systemu kina domowego, większość użytkowników powinna stosować się do wskazówek podanych w rozdziale Konfiguracja odbiornika AVR. Do menu wchodzących w skład tego systemu można powrócić w każdej chwili, aby dokonać dodatkowych ustawień, m.in. opisanych w rozdziale Funkcje zaawansowane na stronie 29. Przed przystąpieniem do wykonywania następujących kroków konfiguracji należy podłączyć wszystkie głośniki, urządzenie ekranowe oraz wszystkie urządzenia źródłowe. Musi istnieć przy tym możliwość włączenia odbiornika AVR oraz wyświetlenia menu głównego po naciśnięciu przycisku AVR. W razie konieczności przed podjęciem dalszych czynności należy ponownie przeczytać rozdziały Wykonywanie połączeń i Konfiguracja pilota zdalnego sterowania. Konfiguracja odbiornika AVR i głośników

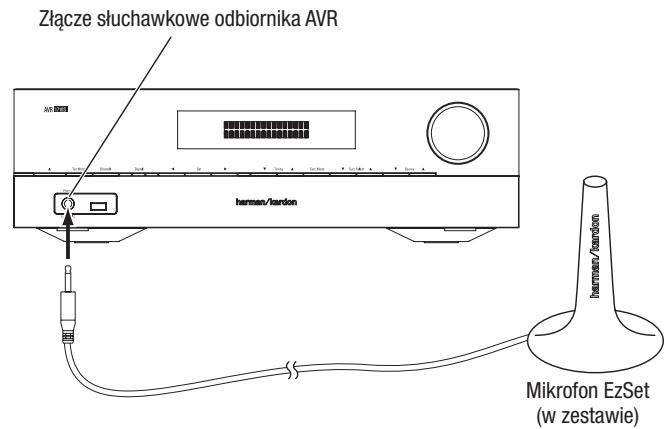

1. Podłączyć mikrofon EzSet/EQ (wchodzący w zakres dostawy) do złącza słuchawkowego

Sposób korzystania z systemu menu ekranowych Aby uzyskać dostęp do tego systemu menu, należy nacisnąć przycisk OSD/Menu na pilocie. Zostanie wyświetlone menu OSD/Menu, a jeśli urządzenie źródłowe wideo odtwarza obraz, rozmiar menu zostanie automatycznie zmieniony, aby obraz był widoczny za menu. Złącze słuchawkowe odbiornika AVR Mikrofon EzSet (w zestawie)

2. Ustawić mikrofon w miejscu siedzenia na wysokości uszu.

3. Wyregulować głośność subwoofera mniej więcej do połowy zakresu.

4. Włączyć telewizor i wybrać wejście TV, do którego podłączony jest odbiornik AVR – zob.

Podłączanie telewizora lub ekranu, strona 15.

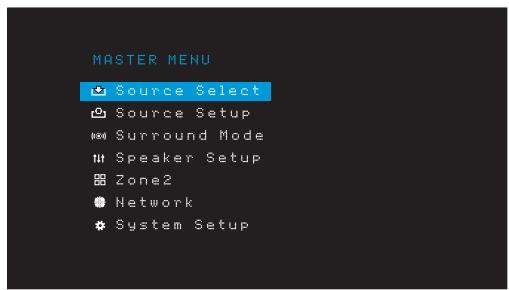

5. Nacisnąć przycisk AVR na pilocie. Na ekranie telewizora wyświetlone zostanie menu

główne (OSD) odbiornika AVR. UWAGA: Przedstawiony w niniejszej instrukcji wygląd menu ekranowych może się nieznacznie różnić od faktycznego. System menu głównego obejmuje sześć menu podrzędnych: Source Select (Wybór urządzenia źródłowego), Source Setup (Konfiguracja urządzenia źródłowego), Surround Mode (Tryb dźwięku przestrzennego), Speaker Setup (Konfiguracja głośników), Network (Sieć) i System Setup (Konfiguracja systemu). (Odbiornik AVR 1710S/AVR 171S posiada także menu podrzędne Zone 2 (Strefa 2).) Przyciski w górę/w dół/w prawo/w lewo na pilocie lub panelu przednim służą do nawigowania po systemie menu, zaś przycisk OK – do wybierania menu lub wierszy z ustawieniami bądź wprowadzania nowych ustawień.

6. Za pomocą przycisków w górę/w dół/w lewo/w prawo i przycisku OK wybrać opcję

Speaker Setup (Konfiguracja głośników). Bieżące menu, wiersz z ustawieniem lub nowe ustawienie pojawią się na wyświetlaczu komunikatów usytuowanym na panelu przednim, jak również na ekranie. Aby powrócić do poprzedniego menu lub wyjść z systemu menu, należy nacisnąć na pilocie przycisk Back/Exit (Wstecz/Wyjście). Należy się upewnić, że ustawienia są poprawne, ponieważ wszelkie wprowadzone zmiany zostaną zachowane.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 334 26/05/15 2:32 pm AVR

7. Wybrać opcję Auto: EzSet/EQ.

8. Jeśli podłączony jest subwoofer, należy wybrać opcję Yes with Sub (Tak, z subwooferem).

W przeciwnym razie należy wybrać opcję Yes without Sub (Tak, bez subwoofera).

9. W przypadku odbiornika AVR 1610S/AVR 161S lub AVR 1710S/AVR 171S z systemem

głośników 5.0 lub 5.1, na ekranie Speaker Configuration (Konfiguracja głośników) należy wybrać opcję 5.0 lub 5.1. W przypadku odbiornika AVR 1710S/AVR 171S z systemem głośników 7.0 lub 7.1 należy wybrać opcję 7.0 lub 7.1. Konfiguracja odbiornika AVR

5. Wybrać opcję Video In (Wejście wideo), a następnie wybrać złącze wejściowe wideo,

które ma zostać przypisane do przycisku wyboru urządzenia źródłowego. Nacisnąć OK. UWAGA: W przypadku wybrania złącza HDMI jako złącza wejściowego sygnału wideo złącze wejściowe sygnału audio zostanie również automatycznie zmienione na HDMI.

Test rozpocznie się. Podczas wysyłania dźwięku testowego przez głośniki w pomieszczeniu powinna panować cisza.

11. Po zakończeniu testu należy wybrać opcję Done (Gotowe), aby wyjść.

• Jeśli dany system wyposażony jest w mniejszą liczbę głośników głównych niż pięć, nie należy korzystać z procesu EzSet/EQ. Należy natomiast postępować w sposób opisany w rozdziale Ręczna konfiguracja głośników na stronie 30.
• W przypadku odbiornika AVR 1710S/AVR 171S z systemem głośników 6.0 lub 6.1 obejmującym jeden tylny głośnik dźwięku przestrzennego, nie należy uruchamiać procesu EzSet/EQ. Należy natomiast postępować w sposób opisany w rozdziale Ręczna konfiguracja głośników na stronie 30.

6. Jeśli nie wybrano złącza HDMI jako złącza wejściowego sygnału wideo, należy wybrać

opcję Audio In (Wejście audio) i wybrać złącze wejściowego sygnału wideo, które ma zostać przypisane do przycisku wyboru urządzenia źródłowego. Nacisnąć OK. W przypadku wybrania złącza HDMI jako złącza wejściowego sygnału audio nie można użyć innego złącza wejściowego sygnału wideo. Konfiguracja urządzeń źródłowych Menu Source Setup (Konfiguracja urządzenia źródłowego) umożliwia przypisanie poprawnych fizycznych połączeń audio i wideo do każdego urządzenia źródłowego oraz ustawienie wielu funkcji odtwarzania audio i wideo dla każdego źródła. WAŻNE: Ustawienia Video In (Wejście wideo) i Audio In (Wejście audio) nie są opcjonalne i należy je ustawić przed użyciem odbiornika AVR do włączenia odtwarzania dla każdego urządzenia źródłowego. Inne ustawienia można wyregulować później. Aby uzyskać informacje o regulacji wszystkich opcji menu Settings (Ustawienia), patrz rozdział Ustawienia systemu na stronie 34.

2. Włączyć telewizor i wybrać wejście TV, do którego podłączony jest odbiornik AVR – zob.

Podłączanie telewizora lub ekranu, strona 15.

3. Nacisnąć przycisk OSD/Menu na pilocie. Na ekranie telewizora wyświetlone zostanie

menu konfiguracji (OSD) odbiornika AVR. (Uwaga: Jeśli odbiornik został podłączony do telewizora poprzez kompozytowe złącze wideo, menu OSD nie zostanie wyświetlone. Należy wówczas skonfigurować odbiornik AVR z poziomu panelu przedniego, wykonując opisane poniżej kroki.)

7. Nacisnąć przycisk Back/Exit (Wstecz/Wyjście) na pilocie i powtórzyć kroki 3 – 6 w

odniesieniu do pozostałych przycisków wyboru urządzenia źródłowego ze złączami, których przypisanie ma zostać zmienione. Title (Nazwa): Ta opcja umożliwia zmianę wyświetlanej nazwy źródła, co jest przydatne, gdy typ urządzenia źródłowego różni się od wstępnie zaprogramowanej nazwy urządzenia źródłowego. Za pomocą przycisków w górę/w dół przechodzić do przodu i do tyłu wśród znaków alfanumerycznych. Po wyświetleniu żądanego znaku użyć przycisków w lewo/w prawo, aby przenieść kursor do następnej lub poprzedniejpozycji. Aby pozostawić puste miejsce (spację), należy ponownie przenieść kursor. (Długość nazwy nie może przekraczać 10 znaków.) Po zakończeniu powyższej procedury nacisnąć przycisk OK. Nowa nazwa zostanie wyświetlona na panelu przednim odbiornika AVR i w systemie menu ekranowych. POLSKI

1. Sprawdzić połączenia wejściowe podane w tabeli Przyciski urządzenia źródłowego i

przypisane złącza na stronie 16. Zanotować wszelkie zmiany (o ile są), które należy wprowadzić dla domyślnych przypisań złączy znajdujących się na tej liście. Tone (Ton): Za pomocą tego ustawienia można włączać bądź wyłączać elementy sterowania wysokimi i niskimi tonami urządzenia źródłowego. Jeśli opcja ta ustawiona jest na Off (Wył.), sterowanie tonami jest nieaktywne i nie wywiera wpływu na brzmienie. Po ustawieniu na On (Wł.) zostanie uaktywnione sterowanie tonami niskimi i wysokimi. Treble/Bass (Tony wysokie/niskie): Te ustawienia podbijają lub obniżają wysokie lub niskie częstotliwości nawet o 10 dB, skokowo co 2 dB. Do zmiany tego ustawienia należy używać przycisków Left/Right (w lewo/w prawo). Domyślne ustawienie to 0 dB.

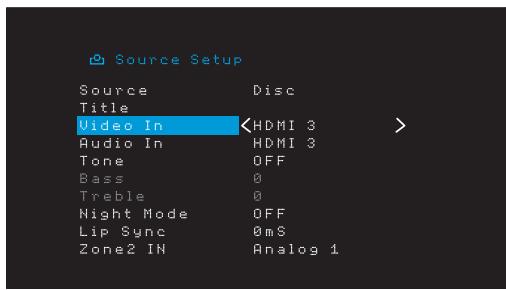

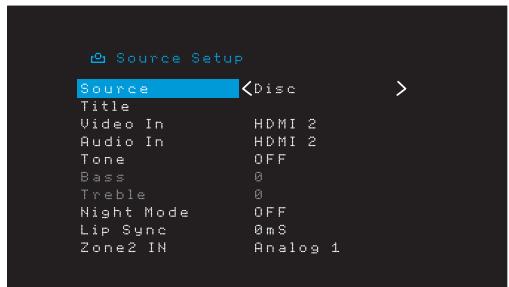

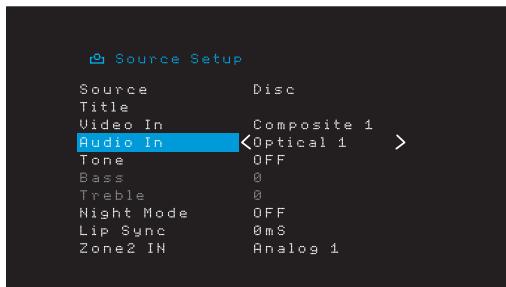

4. Za pomocą przycisków strzałek i przycisku OK na pilocie wybrać opcję Source Setup

(Konfiguracja urządzenia źródłowego), a następnie za pomocą przycisków strzałek (w lewo/w prawo) wybrać przycisk urządzenia źródłowego ze złączami, których przypisanie ma zostać zmienione. Night Mode (Tryb nocny): Przyjęcie tego ustawienia powoduje włączenie trybu nocnego służącego do odtwarzania płyt lub słuchania stacji radiowych przy użyciu specjalnego filtru firmy Dolby Digital. W trybie nocnym sygnał radiowy ulega kompresji powodującej ściszanie głośniejszych fragmentów programu przy zachowaniu wyraźnego brzmienia dialogów, aby nie był on uciążliwy dla innych osób. Dostępne są następujące ustawienia:

• Off (Wył.): Brak jakiejkolwiek kompresji. Głośniejsze fragmenty programu nie ulegają żadnym zmianom w porównaniu z pierwotnym nagraniem.
• Mid (Średnio): Głośniejsze fragmenty programu ulegają umiarkowanemu ściszeniu. Strumień Dolby True HD jest automatycznie kompresowany, zgodnie z ustawieniami strumienia przychodzącego.
• Max (Maksymalnie): Głośniejsze fragmenty programu ulegają jeszcze większemu ściszeniu.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 335 26/05/15 2:32 pm AVR Adjust Lip Sync (Regulacja synchronizacji obrazu i dźwięku): Funkcja ta pozwala na synchronizowanie ze sobą dźwięku i obrazu wysyłanych przez urządzenia źródłowe celem wyeliminowania efektu „niemego poruszania ustami”. Efekt „niemego poruszania ustami” może wystąpić wówczas, gdy część sygnału obsługująca obraz podlega dodatkowemu przetwarzaniu w urządzeniu źródłowym bądź na ekranie. Opóźnienie dźwięku można regulować w zakresie do 180 ms za pomocą przycisków w lewo/w prawo. (Obraz z aktywnego urządzenia źródłowego będzie widoczny za menu OSD, umożliwiając synchronizację dźwięku z obrazem.) Synchronizację obrazu i dźwięku można także regulować bez włączania menu konfiguracji (OSD) odbiornika AVR. Naciśnięcie przycisku Delay (Opóźnienie) spowoduje wyświetlenie paska menu Lip Sync (Synchronizacja obrazu i dźwięku) na ekranie telewizora (nałożonego u dołu obrazu). Za pomocą przycisków w lewo/w prawo należy opóźnić dźwięk, aby zsynchronizować go z obrazem. Konfiguracja odbiornika AVR UWAGA: Zalecamy bezpośrednie podłączenie odbiornika AVR do routera sieci domowej celem uzyskania bezpośredniego dostępu sieciowego do Internetu i internetowych stacji radiowych oraz urządzeń służących do odtwarzania treści przechowywanych na urządzeniach (dalsze informacje — patrz Odtwarzanie multimediów za pomocą sieci domowej na stronie 28). UWAGA: W przypadku wystąpienia problemów podczas łączenia się z siecią należy przełączyć odbiornik AVR w tryb Sleep (Automatyczne wyłączanie), a następnie włączyć go ponownie. Sparować odbiornik AVR z urządzeniem Bluetooth. Nacisnąć przycisk OSD/Menu i wybrać opcję Source Select (Wybór urządzenia źródłowego). Wejście strefy 2 (tylko modele AVR 1710S/AVR 171S): To ustawienie określa dźwiękowe urządzenie źródłowe dla strefy 2 w systemie wielostrefowym. Należy wybrać analogowy sygnał wejściowy audio, do którego źródło jest podłączone. Cyfrowy sygnał audio nie jest dostępny w systemie wielostrefowym. Aby skonfigurować następne źródło, należy nacisnąć przycisk Back/Exit (Wstecz/Wyjście), a następnie powrócić do wiersza konfiguracji urządzenia źródłowego w menu głównym. Po zakończeniu konfiguracji wszystkich urządzeń źródłowych należy nacisnąć przycisk Back/Exit (Wstecz/Wyjście), aby usunąć menu z widoku.

2. Przewinąć do opcji „Bluetooth” i wybrać ją. W menu OSD zostanie wyświetlony

komunikat z informacją, że urządzenie Bluetooth nie jest sparowane. Konfiguracja sieci Aby odtworzyć nośniki MP3 lub WMA znajdujące się w zgodnych z DLNA urządzeniach podłączonych do sieci, użyć wewnętrznego tunera radia internetowego odbiornika AVR lub odsłuchać źródła za pomocą interfejsu AirPlay (tylko modele AVR 1710S/AVR 171S), odbiornik AVR musi być podłączony do sieci domowej i musi się z nimi połączyć w sieci. Jeśli w danej sieci adres IP przydzielany jest automatycznie, nie ma potrzeby wykonywania jakichkolwiek czynności związanych z jej konfiguracją. Bezpośrednio po podłączeniu odbiornika AVR do sieci domowej adres IP powinien zostać przypisany do niego w sposób automatyczny, dzięki czemu urządzenie to od razu połączy się z siecią. Jeśli odbiornik AVR nie połączy się automatycznie z siecią (o czym świadczy pojawienie się na jego wyświetlaczu komunikatu „Not Connected” (Nie podłączony) po naciśnięciu przycisku wyboru urządzenia źródłowego Network (Sieć)), należy:

1. Nacisnąć przycisk OSD/Menu i wybrać kolejno opcje System Setup (Konfiguracja

systemu) i Network (Sieć).

3. Nacisnąć przycisk Option/Info (Opcje/Informacje) na pilocie. Pojawi się menu opcji

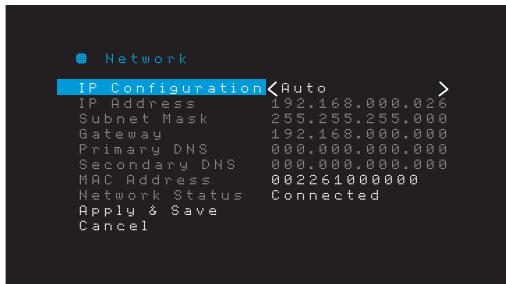

2. Nastąpi wyświetlenie menu Network (Sieć).

4. Należy wybrać kolejno Force Pairing (Wymuś parowanie) > OK i nacisnąć przycisk OK.

Odbiornik AVR przejdzie w tryb parowania.

3. Wybrać opcję IP Configuration (Konfiguracja adresu IP), po czym nacisnąć dwukrotnie

przycisk w prawo, aby przejść z trybu Auto (Automatyczny) do trybu Manual (Ręczny) i odwrotnie.

5. Otworzyć menu parowania urządzenia Bluetooth. Odbiornik AVR pojawi się w menu

parowania urządzenia jako „HK AVR”.

• Jeśli urządzenie wymaga wprowadzenia kodu dostępu, należy wprowadzić 0000.

4. Wybrać opcję Apply & Save (Zastosuj i zapisz). Odbiornik AVR spróbuje połączyć się

6. Sparować urządzenie z odbiornikiem AVR. Po sparowaniu nacisnąć przycisk OSD/

Menu, aby wyjść z menu.

5. Jeśli odbiornik nadal nie łączy się z siecią, należy wprowadzić jej ustawienia ręcznie.

Może okazać się konieczne uzyskanie ustawień swojej sieci od usługodawcy internetowego lub administratora sieci. Przesyłanie strumieniowe dźwięku ze sparowanego urządzenia Bluetooth:

1. Nacisnąć przycisk OSD/Menu.

2. Wybrać menu Source Select (Wybór urządzenia źródłowego).

3. Wybrać Bluetooth z listy urządzeń źródłowych.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 336 26/05/15 2:32 pm AVR Obsługa odbiornika AVR Obsługa odbiornika AVR Wskazówki dotyczące rozwiązywania problemów związanych z obrazem Po zainstalowaniu sprzętu i wykonaniu podstawowej konfiguracji system kina domowego jest gotów do użytku. W przypadku braku obrazu:

• Sprawdzić wybór urządzenia źródłowego i przypisanie wejścia wideo. Aplikacja HARMAN Remote W celu ułatwienia sterowania odbiornikiem AVR za pomocą urządzenia podręcznego należy pobrać bezpłatną aplikację Harman Kardon Remote ze sklepu z aplikacjami iTunes – dla produktów zgodnych ze standardem Apple lub z witryny Google Play — dla smartfonów zgodnych z systemem Android. Aplikacja Harman Kardon Remote steruje praktycznie wszystkimi funkcjami odbiorników AVR 1710S, AVR 171S, AVR 1610S i AVR 161S podłączonych do tej samej sieci, co urządzenie z zainstalowaną aplikacją. Za pomocą tej łatwej w użyciu aplikacji można włączyć i wyłączyć odbiornik AVR, wybrać urządzenie źródłowe, sterować głośnością i praktycznie każdą inną funkcją. Można również uzyskać dostęp i przechodzić między wszystkimi menu ekranowymi konfiguracji odbiornika AVR. Regulacja głośności Regulacja głośności dźwięku odbywa się za pomocą pokrętła Volume (poziom głośności) umieszczonego na panelu przednim (obrót w prawo powoduje zwiększenie, a w lewo – zmniejszenie poziomu głośności) lub za pomocą przycisków Volume Up/Down (zwiększanie/ zmniejszanie poziomu głośności) na pilocie zdalnego sterowania. Poziom głośności jest wyświetlany w postaci ujemnej liczby decybeli (dB) w stosunku do punktu odniesienia o wartości 0 dB (-80 dB – +10 dB). 0 dB to maksymalny zalecany poziom głośności odbiornika AVR. Można ustawić poziom głośności przekraczający tę wartość, ale może on spowodować uszkodzenie głośników oraz słuchu odbiorcy. W przypadku niektórych nagrań o wyższej dynamice nawet poziom 0 dB może okazać się zbyt wysoki i skutkować uszkodzeniem sprzętu. Należy zatem zachować ostrożność podczas regulacji poziomu głośności. Aby zmienić wyświetlany poziom głośności z domyślnej skali decybeli na skalę od 0 do 90, zmień ustawienie jednostek systemowych w menu ustawień systemu zgodnie z opisem w rozdziale Ustawienia systemu na stronie 34. Wyciszanie dźwięku Aby wyciszyć dźwięk przekazywany przez wszystkie głośniki oraz słuchawki, należy nacisnąć przycisk Mute (Wyciszanie) pilota zdalnego sterowania. Czynność ta nie ma wpływu na przebieg procesu nagrywania. O włączeniu tej funkcji przypomina komunikat MUTE, jaki pojawia się na wyświetlaczu. Aby przywrócić odbiór dźwięku, należy nacisnąć przycisk Mute ponownie bądź dokonać regulacji głośności.

• Sprawdzić stan wszystkich interfejsów pod kątem luźnych bądź nieprawidłowych połączeń.
• Sprawdzić, jakie wejście sygnału wideo zostało wybrane w telewizorze/innym urządzeniu ekranowym. Dodatkowe wskazówki dotyczące rozwiązywania problemów związanych z interfejsem HDMI
• Wyłączyć wszystkie urządzenia (m.in. telewizor, odbiornik AVR i wszelkie urządzenia źródłowe).
• Odłączyć kable HDMI – w pierwszej kolejności kabel łączący odbiornik AVR z telewizorem, a następnie kable łączące ten odbiornik z poszczególnymi urządzeniami źródłowymi.
• Ostrożnie i starannie podłączyć do odbiornika AVR kable łączące go z urządzeniami źródłowymi. Kabel łączący odbiornik AVR z telewizorem należy podłączyć jako ostatni.
• Włączyć urządzenia w następującej kolejności: telewizor, odbiornik AVR, urządzenia źródłowe. UWAGA: Zależnie od tego, jakie urządzenia wchodzą w skład systemu, stopień złożoności niezbędnego interfejsu komunikacyjnego łączącego urządzenia HDMI może powodować nawet jednominutowe opóźnienia realizacji niektórych czynności, m.in. przełączania wejść bądź kanałów HD (wysokiej rozdzielczości) na kanały SD (standardowej rozdzielczości) i odwrotnie. Wybór trybu dźwięku przestrzennego Wybór trybu dźwięku przestrzennego zależy od możliwości systemu posiadanego przez użytkownika oraz gustu tej osoby. Można w tym wypadku swobodnie eksperymentować w celu wybrania ulubionych urządzeń źródłowych lub programów. Szczegółowe informacje dotyczące trybów dźwięku przestrzennego – patrz Przetwarzanie sygnału dźwiękowego a dźwięk przestrzenny na stronie 29. Aby wybrać tryb dźwięku przestrzennego, należy nacisnąć przycisk OSD/Menu i wybrać opcję Surround Mode (Tryb dźwięku przestrzennego). Zostanie wyświetlone menu trybów dźwięku przestrzennego. Aby móc słuchać przekazu dźwiękowego samemu, należy podłączyć wtyczkę stereofoniczną o średnicy 1/4 cala stanowiącą zakończenie przewodu pary słuchawek do gniazda Phones (słuchawki) usytuowanego na panelu przednim. Domyślny tryb słuchawek HARMAN wykorzystuje wirtualne przetwarzanie dźwięku przestrzennego w celu emulacji pracy 5.1-kanałowego systemu głośników. Nacisnąć przycisk Surround Modes (Tryby dźwięku przestrzennego)na panelu przednim, aby włączyć tryb omijania słuchawek, który zapewnia podawanie do słuchawek konwencjonalnego sygnału dwukanałowego. Dla słuchawek są dostępne tylko wyżej opisane tryby. UWAGA: W przypadku wybrania urządzenia iPod jako źródła nie można odbierać dźwięku przez słuchawki. Wybór urządzenia źródłowego Urządzenie źródłowe można wybierać na trzy różne sposoby:
• Nacisnąć przyciski wyboru źródła na panelu przednim, aby wybrać źródło. POLSKI Odbiór dźwięku przez słuchawki Auto Select (Wybór automatyczny): Jeśli odtwarzane są programy cyfrowe, np. film mający ścieżkę dźwiękową w standardzie Dolby Digital lub DTS, odbiornik AVR wykorzysta automatycznie format dźwięku przestrzennego właściwy dla tej ścieżki. W przypadku programów w dwukanałowym standardzie analogowym lub PCM odbiornik AVR wykorzystuje tryb HARMAN NSP. Virtual Surround (Wirtualny dźwięk przestrzenny): Jeśli system wyposażony jest jedynie w dwa głośniki główne, można użyć funkcji Virtual Surround (Wirtualny dźwięk przestrzenny), aby stworzyć taką panoramę dźwięku, jaka powstaje przy użyciu większej liczby głośników.

• Za pomocą menu ekranowych naciśnij przycisk OSD/Menu, zaznacz opcję Source Select (Wybór urządzenia źródłowego), a następnie naciśnij przycisk OK. Przewiń do żądanego urządzenia źródłowego i naciśnij przycisk OK. Stereo: Chcąc odtwarzać dźwięk dwukanałowy, należy wybrać liczbę głośników wykorzystywanych do odtwarzania.

• Można bezpośrednio wybrać żądane urządzenie źródłowe, naciskając przypisany do niego przycisk wyboru na pilocie zdalnego sterowania.

• W przypadku wybrania opcji 5 CH Stereo (stereofonia 5-kanałowa) sygnał kanału lewego odtwarzany jest przez głośniki lewy przedni i lewy systemu dźwięku przestrzennego, a prawego – przez prawy przedni i prawy systemu dźwięku przestrzennego, zaś zsumowany sygnał mono – przez głośnik centralny. Odbiornik AVR dokonuje doboru wejść audio i wideo przypisanych do wybranego urządzenia źródłowego oraz przyjmuje wszelkie pozostałe ustawienia dokonane przez użytkownika w trakcie konfiguracji. Na panelu przednim zostanie wyświetlona nazwa urządzenia źródłowego, wejścia audio i wideo przypisane do źródła i tryb dźwięku przestrzennego. Nazwa urządzenia źródłowego i aktywny tryb dźwięku przestrzennego zostaną na krótko wyświetlone na ekranie telewizora.

• Wybór opcji 2 CH Stereo (stereofonia 2-kanałowa) oznacza użycie dwóch głośników.

• Opcja 7 CH Stereo (stereofonia 7-kanałowa) (tylko modele AVR 1710S/AVR 171S) działa analogicznie do opcji 5-kanałowej, ale dodaje lewy i prawy tylny głośnik dźwięku przestrzennego. Ten tryb jest dostępny tylko, gdy tylne głośniki dźwięku przestrzennego występują i nie zostały przypisane do funkcji wielostrefowej lub pracy jako górne głośniki przednie. Dalsze informacje – patrz Przetwarzanie sygnału dźwiękowego a dźwięk przestrzenny, strona 29.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 337 26/05/15 2:32 pm AVR Obsługa odbiornika AVR HARMAN NSP: Opatentowana przez firmę Harman technologia NSP wykorzystuje zaawansowane przetwarzanie cyfrowe w celu dostarczania prawdziwie naturalnie brzmiącego dźwięku przestrzennego z konwencjonalnych źródeł dźwięku dwukanałowego, jak płyty CD i stereofoniczne stacje radiowe. Technologia NSP zachowuje oryginalne brzmienie i głębię przestrzenną nagrania, a jednocześnie stwarza przestrzeń odsłuchową, która jest automatycznie dostosowywania do typu odtwarzanego programu. Wstępne strojenie stacji Dostępne są następujące ustawienia: Aby przejść do wstępnie dostrojonej stacji:

• Stage Width (Szerokość sceny): To ustawienie pozwala zwiększyć lub zmniejszyć szerokość słyszalnej przestrzeni odsłuchowej znajdującej się przed słuchaczem. Na przykład większa przestrzeń lepiej sprawdza się w przypadku nagrania koncertu orkiestry w sali koncertowej, a mniejsza w przypadku nagrania z udziałem muzyka z gitarą akustyczną.
• Stage Depth (Głębokość sceny): To ustawienie pozwala zmienić ogólny rozmiar słyszalnej przestrzeni odsłuchowej. Większy rozmiar pozwoli przybliżyć właściwości akustyczne większych przestrzeni odsłuchowych, jak sale i hale koncertowe, a mniejszy rozmiar właściwości akustyczne mniejszych przestrzeni odsłuchowych, jak niewielkie kluby i kawiarnie. Movie (Film): Chcąc słuchać dźwięku przestrzennego podczas odtwarzania filmów, należy wybrać jedną z poniższych opcji: DTS Neo:6 Cinema lub Dolby Pro Logic II (IIx lub IIz, jeśli system z odbiornikiem AVR 1710S/AVR 171S wyposażony jest w siedem głośników głównych). Music (Muzyka): Chcąc słuchać dźwięku przestrzennego podczas odtwarzania muzyki, należy wybrać jedną z poniższych opcji: DTS Neo:6 Music lub Dolby Pro Logic II (IIx lub IIz, jeśli system z odbiornikiem AVR 1710S/AVR 171S wyposażony jest w siedem głośników głównych). Tryb muzyki Dolby Pro Logic II/IIx/IIz umożliwia dostęp do menu podrzędnego zawierającego pewne dodatkowe ustawienia. Dalsze informacje – patrz Przetwarzanie sygnału dźwiękowego a dźwięk przestrzenny na stronie 29. Game (Gra): Do odtwarzania dźwięku z gier wideo dostępny jest tryb Dolby Pro Logic II (IIx/IIz, jeśli system wyposażony jest w siedem głośników głównych). Po dokonaniu wyboru nacisnąć przycisk Back/Exit (Wstecz/Wyjście). Kategorie trybów dźwięku przestrzennego można także zmieniać, naciskając przycisk Surround Mode (Tryb dźwięku przestrzennego) na pilocie lub na panelu przednim.
• Tryby dźwięku przestrzennego w kategoriach trybów dźwięku przestrzennego można zmieniać, naciskając przyciski Surround Mode Select (Wybór trybu dźwięku przestrzennego) na panelu przednim. Dalsze informacje na temat trybów dźwięku przestrzennego – zob. Przetwarzanie sygnału dźwiękowego a dźwięk przestrzenny, strona 29. Odtwarzanie audycji z urządzeń radiowych FM/AM Wybrać Radio jako urządzenie źródłowe. Zostanie wyświetlony ekran podobny do pokazanego poniżej. Można zapamiętać łącznie 30 wstępnie dostrojonych stacji (łącznie AM i FM). Jeśli aktualnie dostrojoną stację należy zapisać jako wstępnie dostrojoną, należy nacisnąć przycisk Memory (Pamięć) na pilocie. Za pomocą przycisków numerycznych wpisać żądany numer wstępnie strojonej stacji.
• Nacisnąć przyciski w lewo/w prawo.
• Nacisnąć przycisk Preset Scan (Krótkotrwałe odsłuchiwanie wstępnie dostrojonych stacji). Odbiornik AVR przejdzie po kolei na pięć sekund do każdej wstępnie dostrojonej stacji . Gdy żądana wstępnie dostrojona stacja zostanie ustawiona, należy ponownie nacisnąć przycisk Preset Scan (Krótkotrwałe odsłuchiwanie wstępnie dostrojonych stacji).
• Wprowadzić numer stacji za pomocą przycisków numerycznych. Dla wstępnie dostrojonych stacji o numerach od 10 do 30 należy przed numerem nacisnąć 0. Na przykład, aby wprowadzić numer stacji równy 21, należy nacisnąć 0-2-1. Auto Store (Automatyczne zapamiętywanie) jest alternatywną metodą automatycznego zapamiętywania wstępnie dostrojonych stacji. Po wybraniu opcji Auto Store (Automatyczne zapamiętywanie) odbiornik AVR automatycznie wykona skanowanie w poszukiwaniu częstotliwości z dobrym sygnałem i zapisze je jako wstępnie dostrojone stacje. Aby użyć opcji Auto Store (Automatyczne zapamiętywanie):
• Ustawić urządzenie źródłowe FM lub AM i nacisnąć przycisk Info/Option (Informacje/ Opcje) na pilocie odbiornika AVR.
• Nacisnąć przycisk OK, aby wybrać opcję Auto Store (Automatyczne zapamiętywanie).
• Zaznaczyć opcję Yes (Tak) i nacisnąć przycisk OK. Ukończenie procesu automatycznego zapamiętywania może potrwać kilka minut. Należy zauważyć, że wykonanie procesu automatycznego zapamiętywania spowoduje usunięcie wszystkich zapisanych wstępnie dostrojonych stacji. Odtwarzanie multimediów z urządzenia USB Odbiornik AVR obsługuje nośniki MP3 i WMA. Wymagania dotyczące formatu MP3: Dźwięk monofoniczny lub stereofoniczny, stała szybkość transmisji bitów (CBR) w zakresie od 8 kb/s do 320 kb/s, zmienna szybkość transmisji bitów (VBR) z jakością dźwięku w zakresie od najniższej do najwyższej, zakres częstotliwości próbkowania od 8 kHz do 48 kHz. Wymagania dotyczące formatu WMA: Wer. 9.2 podstawowy, dźwięk stereofoniczny CBR przy częstotliwości próbkowania w zakresie 32 kHz – 48 kHz i szybkości transmisji bitów w zakresie 40 kb/s – 192 kb/s, dźwięk monofoniczny CBR przy częstotliwości próbkowania w zakresie 8 kHz – 16 kHz i szybkości transmisji bitów w zakresie 5 kb/s – 16 kb/s, VBR – kodowanie przebiegowe i kodowanie jakości w zakresie 10 – 98, częstotliwość próbkowania 44 kHz i 48 kHz. Nie można odtwarzać żadnych innych typów nośników. Odtwarzanie plików z urządzenia USB

1. Podłączyć napęd USB do portu USB usytuowanego na przednim panelu odbiornika AVR.

WAŻNE: Do portu USB nie należy podłączać komputera ani żadnych urządzeń zewnętrznych. Koncentratory USB i czytniki kart różnych formatów nie są obsługiwane.

2. Nacisnąć przycisk wyboru urządzenia źródłowego USB na pilocie aż na wyświetlaczu

na panelu przednim jako źródło zostanie wyświetlone USB. Pojawi się okno USB. Za pomocą przycisków w górę/w dół lub przycisków kanału pilota należy się dostroić do stacji wyświetlanej na panelu przednim i ekranie. Odbiornik AVR domyślnie wykonuje strojenie automatyczne, co oznacza, że po każdym naciśnięciu przycisków w górę/w dół pasmo częstotliwości będzie przeszukiwane w górę lub w dół do chwili znalezienia stacji emitującej wystarczająco silny sygnał. Aby przejść do strojenia ręcznego, w którym każde naciśnięcie przycisków w górę/w dół zmienia skokowo zakres strojenia częstotliwości, należy nacisnąć przycisk Tuning Mode (Tryb strojenia) na panelu przednim lub nacisnąć i przytrzymać przez ponad 3 sekundy przycisk OK na pilocie. Każde naciśnięcie przycisku powoduje przełączenie automatycznego trybu strojenia na ręczny i odwrotnie. Bezpośrednio po dostrojeniu stacji FM przełączenie trybu powoduje jednocześnie przełączenie radia ze stereofonicznego w monofoniczny tryb odsłuchu i odwrotnie. (Lepiej jest słuchać w trybie monofonicznym programów ze stacji emitujących słabszy sygnał.) Należy zauważyć, że niektóre tryby dźwięku przestrzennego nie obsługują monofonicznego trybu odsłuchu.

3. Należy wybrać folder i nacisnąć przycisk OK. Odbiornik AVR wyświetli wszystkie

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 338 26/05/15 2:32 pm AVR

4. Wybrać plik, aby rozpocząć odtwarzanie. Zostanie wyświetlony ekran odtwarzania

USB. Zostaną wyświetlone wszelkie informacje ID3 wraz z upływem czasu/czasem bieżącym utworu i ikonami wskazującymi bieżący stan odtwarzania. UWAGI: Obsługa odbiornika AVR Funkcje urządzenia iPod lub iPhone Play (Odtwarzanie) Pause (Pauza) Menu Back/Exit (Wstecz/wyjście) Select (Wybór) Scroll Reverse (Przewijanie do tyłu) Scroll Forward (Przewijanie do przodu) Forward Search (Wyszukiwanie do przodu) Reverse Search (Wyszukiwanie do tyłu) Przycisk pilota zdalnego sterowania Play (Odtwarzanie) Pause (Pauza) OSD/Menu Back/Exit (Wstecz/wyjście) lub strzałka w lewo OK lub strzałka w prawo Strzałka w górę Strzałka w dół Forward Search (Wyszukiwanie do przodu) Reverse Search (Wyszukiwanie do tyłu) Skip Forward (Pomiń do przodu) lub strzałka w prawo Skip Backward (Pomiń do tyłu) lub strzałka w lewo

• Aby przejść do następnego utworu, należy nacisnąć przycisk w prawo. Aby przejść do początku aktualnie odtwarzanego utworu, należy raz nacisnąć przycisk w lewo. Aby przejść do początku poprzedniego utworu, należy dwukrotnie nacisnąć przycisk w lewo (lub raz, jeśli od początku utworu upłynęło mniej niż 5 sekund.). Next Track (Następny utwór)

• Do sterowania odtwarzaniem można użyć przycisków sterowania transmisją danych (przechodzenia do poprzedniego lub następnego utworu, przeszukiwania utworu do przodu lub do tyłu z dużą szybkością, odtwarzania pliku, wstrzymywania lub zatrzymywania odtwarzania). Podczas przewijania przytrzymaj przycisk, aby przewijać szybciej.

• Aby powtórzyć plik lub folder, nacisnąć przycisk Option/Info (Opcje/Informacje) i wybrać opcję Repeat (Powtarzanie). Każde naciśnięcie przycisku Left (W lewo) lub Right (W prawo) spowoduje zmianę ustawienia z Off (Wył.) (brak powtarzania) na One (Powtórz jeden) (plik) i na All (Powtórz wszystkie) (pliki w katalogu bieżącym dysku). Opcja Repeat All (Powtórz wszystkie) będzie uaktywniana zawsze, gdy jest włączona opcja Shuffle Music (Losowe odtwarzanie utworu). Previous Track (Poprzedni utwór) Podczas odtwarzania wybranego utworu, na wyświetlaczu na panelu przednim zostanie wyświetlony tytuł utworu i ikona trybu odtwarzania. Jeśli odbiornik AVR jest podłączony do telewizora, pojawi się okno urządzenia iPod i zostanie wyświetlona ikona trybu odtwarzania, tytuł utworu, wykonawca i album. W przypadku zaprogramowania odtwarzania losowego lub powtarzania odtwarzania zostanie wyświetlona ikona.

• Aby odtworzyć utwory audio w losowej kolejności, należy nacisnąć przycisk Options/Info (Opcje/Informacje) i wybrać opcję Shuffle (Losowe odtwarzanie). Każde naciśnięcie przycisku Shuffle (Losowe odtwarzanie) powoduje włączenie lub wyłączenie tego ustawienia. Odbiornik AVR będzie automatycznie powtarzał utwory do chwili ręcznego wyłączenia odtwarzania. Odtwarzanie nagrań dźwiękowych z urządzenia iPod/iPhone/iPad Po podłączeniu urządzenia iPod, iPhone lub iPad do portu USB na panelu przednim odbiornika AVR można odtwarzać pliki audio przez wysokiej jakości system audio, obsługiwać te urządzenia za pomocą pilota lub panelu przedniego odbiornika AVR, obserwować komunikaty nawigacyjne wyświetlane na jego przednim panelu lub podłączonym ekranie oraz ładować te urządzenia. Najnowsze informacje dotyczące zgodności można znaleźć na naszej witrynie internetowej: www.harmankardon.com. OSTROŻNIE: Stanowczo zalecamy używanie wygaszacza ekranu wbudowanego w urządzenie ekranowe, aby uniknąć ewentualnego uszkodzenia wynikającego z wypalenia, które może wystąpić w ekranach plazmowych i kineskopowych, gdy stały obraz, taki jak ekran menu, jest wyświetlany przez dłuższy czas. Naciskać przycisk wyboru urządzenia źródłowego USB na pilocie aż na wyświetlaczu na panelu przednim jako źródło zostanie wyświetlony iPod. Nastąpi wyświetlenie okna urządzenia iPod. Nacisnąć przycisk Option/Info (Opcje/Informacje), aby wyświetlić menu opcji urządzenia iPod: POLSKI

• Aby zwinąć folder lub powrócić do poprzedniego menu, należy nacisnąć przycisk Back/Exit (Wstecz/Wyjście) Repeat (Powtarzanie): To ustawienie umożliwia powtarzanie utworu lub wszystkich utworów w bieżącym albumie lub na liście odtwarzania. Każde naciśnięcie przycisku OK powoduje przełączenie ustawienia: repeat Off (powtarzanie wył.), repeat One (powtarzaj jeden) lub repeat All (powtarzaj wszystkie). Shuffle (Losowe odtwarzanie): To ustawienie umożliwia odtwarzanie wszystkich dostępnych utworów w losowej kolejności. Każde naciśnięcie przycisku OK powoduje przełączenie ustawienia: shuffle by Song (losowo wg utworu), shuffle by Album (losowo wg albumu) lub Off (Wył.), aby zakończyć odtwarzanie losowe. UWAGA: Aplikacja iTunes umożliwia wykluczenie pewnych utworów z trybu odtwarzania losowego. Odbiornik AVR nie może zastąpić tego ustawienia. W poniższej tabeli zebrano elementy sterujące dostępne podczas normalnego odtwarzania za pomocą portu USB. Odtwarzanie multimediów za pomocą interfejsu AirPlay (tylko modele AVR 1710S/AVR 171S) Jeśli odbiornik AVR 1710S/AVR 171S jest podłączony do sieci domowej, można przesyłać do niego strumieniowo dźwięk za pomocą interfejsu AirPlay z podłączonych do tej samej sieci zgodnych urządzeń Apple z systemem operacyjnym iOS w wersji 4.2 lub nowszej oraz komputerów z zainstalowaną aplikacją iTunes w wersji 10.1 lub nowszej. Dodatkowe informacje na temat podłączania do sieci domowej – patrz rozdział Podłączanie do sieci domowej na stronie 18. Dodatkowe informacje na temat podłączania do sieci – patrz rozdział Konfiguracja sieci na stronie 24.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 339 26/05/15 2:32 pm AVR Obsługa odbiornika AVR Inicjowanie strumieniowej transmisji danych do odbiornika AVR z wykorzystaniem technologii AirPlay:

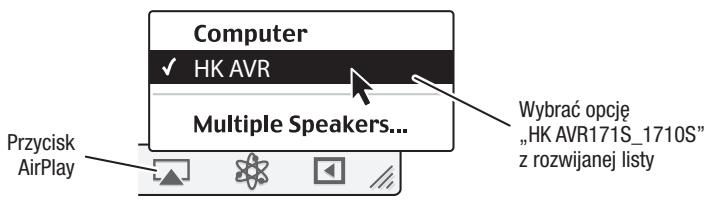

• Aby zainicjować strumieniową transmisję danych z komputera, na którym zainstalowany jest program iTunes, należy uruchomić ten program, nacisnąć przycisk AirPlay w dolnej części okna programu, po czym wybrać z listy opcję „HK AVR”. HK AVR Przycisk AirPlay Wybrać opcję

• Aby zainicjować strumieniową transmisję danych z urządzenia iPod, iPhone lub iPad, należy dotknąć przycisku AirPlay na ekranie danego urządzenia, po czym wybrać opcję „HK AVR171S_1710S” z listy wyboru urządzenia odtwarzającego, która się pojawi. Nastąpi przerwanie transmisji strumienia audio w technologii AirPlay (w menu OSD zostanie wyświetlony komunikat AirPlay activated (Funkcja AirPlay została włączona)) oraz pracy urządzenia źródłowego, z którego aktualnie odtwarzane są multimedia za pomocą odbiornika AVR. Jeśli odbiornik AVR znajduje się w trybie Sleep (Automatyczne wyłączanie), włączy się i rozpocznie transmisję strumienia audio w technologii AirPlay. W menu OSD pojawi się okno odtwarzania muzyki. Do sterowania odtwarzaniem należy użyć przycisków Transport Control (sterowanie transmisją danych) pilota. Słuchanie tunera vTuner (radia internetowego) Dzięki połączeniu odbiornika AVR z siecią można uzyskać dostęp do wielu plików w formatach MP3 i WMA przesyłanych strumieniowo przez Internet. Po pomyślnym wykonaniu podłączenia do sieci domowej w sposób opisany w rozdziale Podłączanie do sieci domowej na stronie 18 oraz skonfigurowaniu sieci w sposób opisany w rozdziale Konfiguracja sieci na stronie 24, należy naciskać przycisk Network Source Selector (Wybór sieci jako urządzenia źródłowego) na pilocie zdalnego sterowania. Każde naciśnięcie powoduje przełączanie ekranów sieci i vTuner. Odtwarzanie multimediów w sieci domowej Odbiornik AVR jest zgodny ze standardem DLNA i może uzyskiwać dostęp do plików multimedialnych audio w formacje MP3 i WMA zapisanych na innych zgodnych z DLNA urządzeniach podłączonych do tej samej sieci, co odbiornik AVR. DLNA to protokół udostępniania plików tworzący most między odbiornikiem AVR i innymi urządzeniami zawierającymi nośniki audio w tej samej sieci. DLNA jest obsługiwany przez komputery z zainstalowanym udostępnianiem plików za pomocą programu Windows Media Player, Windows Media Center lub Intel Media Server. Komputery Apple również mogą udostępniać pliki za pomocą protokołu DLNA za pomocą oprogramowania HARMAN Music Manager, które można bezpłatnie pobrać z witryny www.harmankardon. com. (Dostępne jest również oprogramowanie innych firm umożliwiające udostępnianie plików za pomocą protokołu DLNA.) Wymagania dotyczące formatu MP3: Dźwięk monofoniczny lub stereofoniczny, stała szybkość transmisji bitów (CBR) w zakresie od 8 kb/s do 320 kb/s, zmienna szybkość transmisji bitów (VBR) z jakością dźwięku w zakresie od najniższej do najwyższej, zakres częstotliwości próbkowania od 8 kHz do 48 kHz. Wymagania dotyczące formatu WMA: Wer. 9.2 podstawowy, dźwięk stereofoniczny CBR przy częstotliwości próbkowania w zakresie 32 kHz – 48 kHz i szybkości transmisji bitów w zakresie 40 kb/s – 192 kb/s, dźwięk monofoniczny CBR przy częstotliwości próbkowania w zakresie 8 kHz – 16 kHz i szybkości transmisji bitów w zakresie 5 kb/s – 16 kb/s, VBR – kodowanie przebiegowe i kodowanie jakości w zakresie 10 – 98, częstotliwość próbkowania 44 kHz i 48 kHz. Uzyskanie dostępu do plików przechowywanych na innych urządzeniach za pośrednictwem sieci wymaga wcześniejszego umożliwienia odbiornikowi AVR współdzielenia plików z każdym z tych urządzeń w następujący sposób: Jeśli multimedia przechowywane są na dysku twardym komputera PC, należy:

1. Otworzyć program Windows Media Player.

2. Otworzyć menu Library (Biblioteka) i wybrać opcję Media Sharing (Udostępnianie

multimediów). Zostanie wyświetlone okno Media Sharing (Udostępnianie multimediów).

3. Zaznaczyć pole wyboru Share My Media (Udostępniaj moje media). W oknie pojawi się

ikona odbiornika AVR.

4. Nacisnąć ikonę odbiornika AVR, wybrać opcję Allow (Zezwalaj), po czym nacisnąć

„OK”. Od tej chwili przechowywane na dysku twardym komputera pliki multimedialne w formatach MP3 i WMA powinny być udostępnione do odtwarzania za pomocą odbiornika AVR. Aby udostępniać multimedia na innych typach komputerów, systemów operacyjnych lub oprogramowania multimedialnego: Sprawdź instrukcję komputera, systemu operacyjnego lub odtwarzacza multimedialnego. Po wyświetleniu okna vTuner (zob. wyżej) odbiornik AVR automatycznie połączy się z Internetem za pośrednictwem portalu www.radioharmankardon.com. Aby wybrać przekaz strumieniowy według kategorii, należy użyć przycisków w górę/w dół, aby wyszukać według kategorii. Aby odsłuchać udostępnione pliki multimedialne, naciśnij przycisk wyboru urządzenia źródłowego Network (Sieć). (Jeśli jako urządzenie źródłowe wyświetli się vTuner, należy nacisnąć ten przycisk ponownie, aby zmienić je na Network (Sieć)). Nastąpi wyświetlenie okna Home Network (Sieć domowa). UWAGA: Wyświetlane kategorie będą różnić się między sobą w zależności od regionu. Aby utworzyć listę ulubionych, należy zalogować się w witrynie www.radioharmankardon. com ze swojego komputera. Należy wprowadzić adres MAC odbiornika AVR jako jego numer identyfikacyjny (adres MAC można znaleźć na ekranie Network Settings (Ustawienia sieci) w menu System Settings (Ustawienia systemu) (tylko modele AVR 171S/AVR 1710S) lub numer identyfikacyjny vTuner odbiornika AVR (numer identyfikacyjny vTuner można na ekranie Help (Pomoc) w menu głównym urządzenia źródłowego vTuner) (tylko modele AVR 161S/AVR 1610S) i utworzyć konto. Wyszukane na tej witrynie internetowej ulubione pozycje zostaną udostępnione w odbiorniku AVR. Nawigacja jest podobne do innych menu. Zaznaczyć żądaną pozycję i nacisnąć przycisk OK, aby ją wybrać. Aby powrócić do menu poprzedniego poziomu (lub usunąć menu najwyższego poziomu z widoku), należy nacisnąć przycisk Back/Exit (Wstecz/wyjście) lub Left (W lewo). Odbiornik AVR nie może łączyć się ze strumieniami wymagającymi przed odtworzeniem rejestracji w witrynie lub innej interakcji. Jeśli odbiornik AVR nie może połączyć się ze strumieniem, zostanie na chwilę wyświetlony komunikat Network Error (Błąd sieci) i ekran radia internetowego pozostanie w zasadzie pusty. W oknie pojawi się alfabetyczna lista wszystkich urządzeń umożliwiających współdzielenie plików. Za pomocą przycisków w górę/w dół i OK przejrzeć zawartość biblioteki zgromadzonej w odtwarzaczu multimedialnym. Zaznaczyć żądaną pozycję i nacisnąć przycisk OK, aby ją wybrać. Aby powrócić do menu poprzedniego poziomu (lub usunąć menu z widoku od najwyższego poziomu), należy nacisnąć przycisk Back/ Exit (Wstecz/Wyjście). UWAGA: Chociaż w menu mogą być wyświetlane funkcje wideo, odbiornik AVR nie obsługuje funkcji odtwarzania obrazu przekazywanego z sieci.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 340 26/05/15 2:32 pm AVR Obsługa odbiornika AVR i Funkcje zaawansowane Odtwarzanie multimediów z urządzenia Roku Streaming Stick Po podłączeniu urządzenia Roku Streaming Stick do złącza wejściowego MHL/HDMI odbiornika AVR oraz do domowej sieci Wi-Fi można używać pilota odbiornika AVR w celu wyszukiwania przesyłanych strumieniowo multimediów i sterowania nimi. UWAGA: Sieć domowa musi być siecią Wi-Fi, aby urządzenie Roku Streaming Stick współpracowało z odbiornikiem AVR.

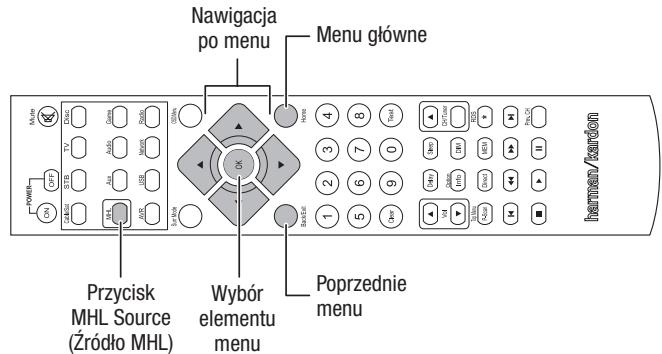

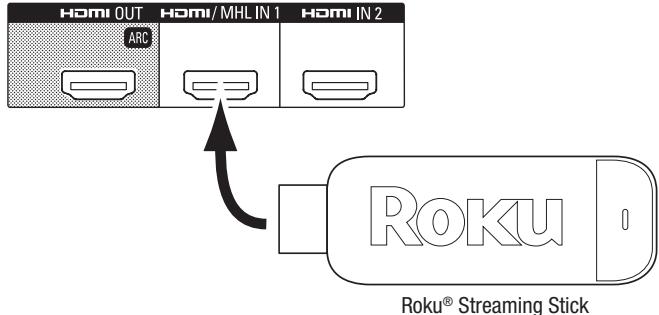

1. Po podłączeniu urządzenia Roku Streaming Stick do złącza wejściowego MHL/HDMI

odbiornika AVR należy wybrać źródło MHL odbiornika AVR. Na ekranie telewizora powinno zostać wyświetlone wyjście wideo urządzenia Roku Streaming Stick.

2. Należy postępować zgodnie z instrukcjami Roku, aby podłączyć urządzenie Roku

Streaming Stick do sieci Wi-Fi za pomocą pilota urządzenia Roku.

3. Po podłączeniu urządzenia Roku Streaming Stick do sieci Wi-Fi następujące przyciski

na pilocie odbiornika AVR będą pełnić takie same funkcje jak ich odpowiedniki na pilocie urządzenia Roku:

Nawigacja po menu Menu główne Funkcje zaawansowane Większość funkcji wymaganych do wykonania regulacji i konfiguracji odbiornika AVR działa automatycznie, a ingerencja ze strony użytkownika potrzebna jest w niewielkim stopniu. Można również dostosować odbiornik AVR do możliwości systemu oraz własnych upodobań. Ten rozdział zawiera opis niektórych zaawansowanych funkcji dostępnych dla użytkownika. Przetwarzanie sygnału dźwiękowego a dźwięk przestrzenny Sygnały audio mogą być kodowane w różnych formatach, które mogą wywierać wpływ nie tylko na jakość dźwięku, lecz także na liczbę kanałów głośnikowych oraz tryb dźwięku przestrzennego. Każdy z dostępnych trybów dźwięku przestrzennego można wybrać również ręcznie. Analogowe sygnały audio W analogowych sygnałach audio zakodowane są zwykle dwa kanały – lewy i prawy. Odbiornik AVR ma funkcje przetwarzania dwukanałowego sygnału audio w wielokanałowy dźwięk przestrzenny nawet wówczas, gdy w danym nagraniu nie zakodowano dźwięku przestrzennego. Do tego celu służą m.in. tryby Dolby Pro Logic II/IIx/IIz, Virtual Speaker, DTS Neo:6, HARMAN NSP, 5 CH i 7 CH Stereo. Aby wybrać jeden z tych trybów, nacisnąć przycisk trybów dźwięku przestrzennego. Cyfrowe sygnały audio Wybór elementu menu Poprzednie menu Odtwarzanie multimediów przy użyciu funkcji Spotify Connect Urządzenie Harman Kardon AVR oraz pilot do sterowania usługą Spotify muszą korzystać z tej samej sieci Wi-Fi. W aplikacji Spotify na urządzeniu przenośnym stuknij pasek Teraz odtwarzane, aby wyświetlić więcej elementów sterowania, i wybierz ikonę głośnika. Na ekranie połączenia, z listy wybierz model urządzenia AVR, które ma być urządzeniem docelowym – odtwarzanie muzyki zostanie włączone. Poziom głośności można regulować bezpośrednio w aplikacji, używając paska głośności na ekranie połączenia. Using This Device With Spotify Connect Spotify lets you listen to millions of songs – the artists you love, the latest hits and discoveries just for you. If you are a Spotify user, you can control this device using your Spotify app. Step 1 Connect your device to the same wifi network as your phone, tablet or PC running the Spotify app. Step 2 Open the Spotify app, and play any song. Step 3 Tap the song image in the bottom left of the screen. Step 4 Tap the Connect icon Step 5 Pick your speaker from the list. For information on how to set up and use Spotify Connect please visit www.spotify. com/connect Licenses The Spotify Software is subject to third party licenses found here : www.spotify.com/ connect/third--party-­-licenses. Tryby dźwięku przestrzennego Wybór trybu dźwięku przestrzennego zależy od formatu sygnału audio podawanego na wejście odbiornika oraz upodobań odbiorcy. Nie istnieje sytuacja, w której można korzystać z wszystkich trybów dźwięku przestrzennego odbiornika AVR, jednak do każdego z wejść można zastosować ich szeroki wybór. Tabela A12 Załącznika na stronie 47 zawiera krótki opis każdego z trybów oraz wskazówki na temat rodzajów sygnałów wejściowych oraz cyfrowych transmisji strumieniowych, jakie można zastosować w danym trybie. Dodatkowe informacje na temat trybów Dolby i DTS można znaleźć na stronach internetowych tych firm: www.dolby.com i www.dtsonline.com. W razie wątpliwości należy sprawdzić, czy na okładce płyty nie podano bardziej szczegółowych informacji na temat trybów dźwięku przestrzennego, jakie należy zastosować przy jej odtwarzaniu. Zwykle mniej istotne fragmenty płyty, np. zwiastuny, materiały dodatkowe lub menu płyty, dostępne są w trybie Dolby Digital 2.0 (dwukanałowym) lub dwukanałowym trybie PCM. Jeśli odtwarzany jest tytuł główny, a na ekranie wyświetlany jest którykolwiek z tych trybów dźwięku przestrzennego, należy w menu płyty odszukać sekcję ustawień dźwięku lub języka. Należy również upewnić się, że wyjście audio odtwarzacza płyt jest ustawione na oryginalny tryb transmisji strumieniowej, a nie dwukanałowy tryb PCM. Wstrzymać odtwarzanie i sprawdzić ustawienie wyjścia odtwarzacza. POLSKI Przycisk MHL Source (Źródło MHL) Cyfrowe sygnały audio mają większą elastyczność i szersze możliwości niż sygnały analogowe i umożliwiają bezpośrednie kodowanie informacji dotyczących dyskretnych kanałów. Daje to lepszą jakość i precyzyjne rozmieszczenie dźwięków w przestrzeni, ponieważ informacje dotyczące każdego z kanałów są przesyłane w sposób dyskretny. Brzmienie nagrań o wysokiej rozdzielczości charakteryzuje się niezwykle małą ilością zniekształceń, zwłaszcza w górnych zakresach częstotliwości. Wielokanałowe nagrania cyfrowe są tworzone w formatach pięciokanałowych, sześciokanałowych lub siedmiokanałowych z lub bez kanału .1. W standardowym 5.1-kanałowym nagraniu zakodowane są kanały lewy przedni, prawy przedni, centralny, lewy i prawy systemu dźwięku przestrzennego oraz LFE (do odtwarzania dźwięków o niskiej częstotliwości). Kanał LFE jest oznaczony symbolem „.1” w celu podkreślenia faktu, że jego pasmo przenoszenia ogranicza się do niskich częstotliwości. Nagrania 6.1-kanałowe dodają do konfiguracji 5.1-kanałowej jeden tylny kanał dźwięku przestrzennego, a 7.1-kanałowe dodają lewy i prawy tylny kanał dźwięku przestrzennego. Nowe formaty są dostępne w konfiguracjach 7.1-kanałowych. Odbiornik AVR może odtwarzać nowe formaty audio, zapewniając lepsze wrażenia z używania kina domowego. tylko modele AVR 1710S/AVR 171S: Aby użyć 6.1- i 7.1-kanałowego trybu dźwięku przestrzennego, należy włączyć tylne kanały dźwięku przestrzennego. Dalsze informacje – zob. Ręczna konfiguracja głośników, strona 30. Formaty cyfrowe to: Dolby Digital 2.0 (tylko dwa kanały), Dolby Digital 5.1, Dolby Digital EX (6.1), Dolby Digital Plus (7.1), Dolby TrueHD (7.1), DTS-HD High-Resolution Audio (7.1), DTS-HD Master Audio (7.1), DTS 5.1, DTS-ES (6.1 Matrix i Discrete), DTS 96/24 (5.1), dwukanałowe tryby PCM o częstotliwości 32 kHz, 44,1 kHz, 48 kHz, 88,1 kHz, 96 kHz, 176,4 kHz i 192kHz oraz wielokanałowy tryb PCM 5.1 lub 7.1. Gdy na wejście odbiornika AVR podawany jest sygnał cyfrowy, urządzenie wykrywa sposób jego kodowania oraz liczbę kanałów, wyświetlając je skrótowo w postaci trzech cyfr rozdzielonych ukośnikami (np. „3/2/.1”).

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 341 26/05/15 2:32 pm AVR Funkcje zaawansowane Pierwsza z cyfr oznacza liczbę kanałów przednich zakodowanych w sygnale, przy czym: „1” oznacza nagranie monofoniczne (zazwyczaj jest to nagranie starsze, które zostało poddane obróbce cyfrowej lub – co zdarza się rzadziej – nagranie współczesne, którego realizator wybrał dźwięk monofoniczny jako efekt specjalny). „2” oznacza zakodowanie kanałów lewego i prawego bez kanału centralnego. „3” oznacza zakodowanie wszystkich trzech kanałów przednich (lewego, prawego i centralnego). Po ponownym wybraniu danego urządzenia źródłowego, odbiornik AVR użyje tego samego trybu dźwięku przestrzennego. Druga z cyfr oznacza obecność lub brak kanałów systemu dźwięku przestrzennego, przy czym: „0” oznacza brak jakichkolwiek danych dotyczących dźwięku przestrzennego. „1” oznacza obecność zakodowanego sygnału dźwięku przestrzennego. „2” oznacza dyskretne zakodowanie lewego i prawego kanału systemu dźwięku przestrzennego. „3” jest używana ze strumieniem bitów DTS-ES do zaznaczenia obecności dyskretnego kanału tylnego dźwięku przestrzennego oprócz lewego i prawego bocznego kanału dźwięku przestrzennego. „4” jest używana dla 7.1-kanałowych formatów cyfrowych w celu zaznaczenia obecności dwóch dyskretnych bocznych kanałów dźwięku przestrzennego i dwóch dyskretnych tylnych kanałów dźwięku przestrzennego. Regulacja wzmocnienia górnych głośników PLIIz (tylko modele AVR 1710S/AVR 171S): Gdy przypisany wzmacniacz jest ustawiony na przednie głośniki górne (patrz Ręczna konfiguracja głośników na stronie 30), będzie dostępne ustawienie głośników górnych PLIIz. Przednie kanały górne mogą znacznie poprawić wrażenie przestrzenności systemu dźwięku przestrzennego. Niektórzy słuchacze mogą wymagać głębi i przestrzeni udostępnianych przez kanały górne, ale przy zachowaniu wrażenia przezroczystości. Inni słuchacze preferują podkreślenie przednich kanałów górnych za pomocą wyższego ustawienia głośności. Trzecia cyfra używana jest do oznaczania kanału LFE (niskotonowego): „0” oznacza brak kanału LFE. „.1” oznacza obecność kanału LFE. Każdy z sygnałów 6.1-kanałowych – Dolby Digital EX oraz DTS-ES Matrix i Discrete – zawiera flagę sygnalizującą odbiornikowi konieczność zdekodowania tylnego kanału dźwięku przestrzennego oznaczonego jako 3/2/.1 EX-ON dla materiałów w formacie Dolby Digital EX lub 3/3/.1 ES-ON dla materiałów w formacie DTS-ES. W skład sygnałów Dolby Digital 2.0 może wchodzić flaga Dolby Surround oznaczająca włączenie (DS-ON) lub wyłączenie (DS-OFF) tego trybu zależnie od tego, czy dwukanałowy strumień danych zawiera wyłącznie informację o dźwięku stereofonicznym, czy też dźwięku wielokanałowym, który może być zdekodowany za pomocą dekodera Dolby Pro Logic zintegrowanego z odbiornikiem AVR. Sygnały te są odtwarzane domyślnie w trybie Dolby Pro Logic IIx Movie. Tylko modele AVR 1710S/AVR 171S: Tryb Dolby Pro Logic IIx jest dostępny tylko, gdy przypisany wzmacniacz odbiornika AVR został skonfigurowany dla tylnego dźwięku przestrzennego, zaś tryb Dolby Pro Logic IIz — dla przedniego głośnika górnego. Dalsze informacje – zob. Ręczna konfiguracja głośników, strona 30. Regulacja wzmocnienia górnych głośników PLIIz umożliwia zmianę głośności przednich kanałów górnych w celu dopasowania do różnych programów. To wzmocnienie ma trzy ustawienia: Niskie (głośność normalna), Mid (umiarkowane zwiększenie głośności) i High (maksymalne zwiększenie głośności). Należy zauważyć, że można również dostroić poziomy głośności przednich kanałów górnych. Szczegóły — patrz Ręczne ustawianie poziomu wyjściowego kanałów na stronie 32. Dolby PLII/Dolby PLIIx Music: Po wybraniu trybu Dolby Pro Logic II lub IIx Music w menu Surround Modes (Tryby dźwięku przestrzennego) dostępne będą dodatkowe ustawienia: Jeśli odbierany jest sygnał PCM, na ekranie wyświetlacza pojawia się komunikat PCM oraz częstotliwość próbkowania (32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz lub 192 kHz). W przypadku zakodowania jedynie dwóch kanałów – lewego i prawego – istnieje możliwość zdekodowania sygnału celem rozdzielenia go na wiele kanałów przy użyciu analogowych trybów dźwięku przestrzennego. Chcąc odtwarzać dźwięk przestrzenny w formacie innym niż zakodowany cyfrowo w oryginalnym sygnale, należy nacisnąć przycisk Surround Modes (tryby dźwięku przestrzennego), aby wyświetlić odpowiednie menu (zob. Wybór trybu dźwięku przestrzennego, strona 25). Wybór opcji Auto Select (Wybór automatyczny) powoduje włączenie trybu dźwięku przestrzennego odpowiadającego zakodowanemu cyfrowo w oryginalnym sygnale, np. Dolby Digital, DTS, Dolby TrueHD lub DTS-HD Master Audio. W przypadku odtwarzania nagrań w systemie dwukanałowym odbiornik AVR przybiera domyślnie tryb HARMAN NSP. Użytkownik preferujący inny tryb dźwięku przestrzennego ma do wyboru następujące kategorie: Virtual Surround, Stereo, Movie, Music oraz Video Game. Nacisnąć przycisk OK, aby zmienić tryb na inny. Każda z kategorii trybów dźwięku przestrzennego ma swój tryb domyślny:

• Virtual Surround (Wirtualny dźwięk przestrzenny): Virtual Speaker.
• Stereo: 7-CH Stereo lub 5-CH Stereo (w zależności od liczby głośników występujących w systemie).
• Movie (Film): Dolby Pro Logic II Movie.
• Music (Muzyka): Dolby Pro Logic II Movie.
• Video Game (Gra wideo): Dolby Pro Logic II Movie. Można wybrać inny tryb z każdej kategorii. Poniżej podana jest pełna lista dostępnych trybów dźwięku przestrzennego. (Rzeczywista liczba trybów dźwięku przestrzennego zależna jest od liczby głośników znajdujących się w wyposażeniu danego systemu.)
• Virtual Surround (Wirtualny dźwięk przestrzenny): Virtual Speaker.
• Stereo: 2-CH Stereo, 5-CH Stereo lub 7-CH Stereo (tylko modele AVR 1710S/AVR 171S).
• Video Game (Gra wideo): Dolby Pro Logic II Game, Dolby Pro Logic IIx Game (tylko modele AVR 1710S/AVR 171S), Dolby Pro Logic IIz (tylko modele AVR 1710S/AVR 171S). Po zaprogramowaniu trybu dźwięku przestrzennego dla każdego rodzaju urządzenia audio należy wybrać jeden z wierszy menu Surround Modes (tryby dźwięku przestrzennego), aby zastąpić tryb dźwięku przestrzennego wybrany automatycznie przez odbiornik AVR. Center Width (Szerokość części środkowej): Ustawienie to ma wpływ na sposób odbioru głosu wokalisty/wokalistki przez trzy głośniki przednie. Im mniejsza liczba, tym bardziej brzmienie głosu osoby śpiewającej skupia się w głośniku centralnym. Zastosowanie ustawienia oznaczonego większą liczbą (maks. 7) powoduje poszerzenie obszaru sceny dźwiękowej, w którym słychać głos wokalisty/wokalistki. Regulacja tego ustawienia odbywa się za pomocą przycisków Left/Right (w lewo/w prawo). Dimension (Wymiar): Ustawienie to wpływa na głębię panoramy dźwięku przestrzennego i pozwala użytkownikowi na „przemieszczanie” dźwięku ku przedniej lub tylnej części pomieszczenia. Ustawienie „0” jest domyślne i neutralne. Wybór ustawienia „F-3” powoduje przemieszczenie dźwięku ku przedniej części pomieszczenia, a ustawienia „R3” – ku tylnej. Regulacja tego ustawienia odbywa się za pomocą przycisków Left/Right (w lewo/w prawo). Panorama: Po włączeniu trybu Panorama część dźwięku przekazywanego przez głośniki przednie przemieszcza się do głośników systemu dźwięku przestrzennego, „owijając się” wokół słuchacza. Każde naciśnięcie przycisku OK powoduje włączenie lub wyłączenie tego ustawienia. Dalsze informacje na temat różnych trybów strumieniowej transmisji danych oraz związanych z nimi trybów dźwięku przestrzennego podane są w tabeli A10. Ręczna konfiguracja głośników Odbiornik AVR można elastycznie konfigurować pod kątem współpracy z większością głośników oraz kompensowania akustyki pomieszczenia. Włączenie procesu EzSet/EQ spowoduje automatyczne wykrycie parametrów każdego z podłączonych głośników oraz optymalizację współpracy odbiornika AVR z głośnikami. W razie niemożności uruchomienia procesu kalibracji EzSet/EQ lub chęci ręcznego skonfigurowania odbiornika AVR należy użyć menu ekranowych Speaker Setup (Konfiguracja głośników). Przed rozpoczęciem tych czynności rozmieścić głośniki w sposób opisany w rozdziale Rozmieszczenie głośników na stronie 11, po czym podłączyć je do odbiornika AVR. Zakres częstotliwości przenoszonych przez głośniki podany jest w ich instrukcji obsługi lub na stronie internetowej ich producenta. Mimo że można ustawić poziomy głośności poszczególnych kanałów odbiornika AVR „na słuch”, zastosowanie miernika SPL (poziomu ciśnienia akustycznego) zakupionego w lokalnym sklepie elektronicznym zapewni większą dokładność. Zapisać w tabelach od A3 do A12 Załącznika ustawienia dokonane w ramach konfiguracji, aby móc je ponownie wprowadzić po zresetowaniu systemu lub odłączeniu urządzenia od zasilania na dłużej niż cztery tygodnie.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 342 26/05/15 2:32 pm AVR Krok pierwszy – określenie dolnej częstotliwości granicznej głośników Zastosowanie procesu EzSet/EQ jest niezbędne, aby odbiornik AVR potrafił wykryć liczbę podłączonych do niego głośników oraz określić ich parametry. W danych technicznych poszczególnych głośników odszukać ich pasmo przenoszenia podawane zwykle w postaci zakresu, np. 100 Hz – 20 kHz (± 3 dB). W tabeli A3 Załącznika zanotować wartość najniższej częstotliwości przenoszonej przez każdy z głośników (oprócz subwoofera) (w powyższym przykładzie jest to 100 Hz) jako dolną częstotliwość graniczną. UWAGA: Ta częstotliwość nie jest identyczna z częstotliwością podziału, która może być wyszczególniona w danych technicznych głośnika. Układ zarządzania niskimi tonami odbiornika AVR określi głośniki, które będą używane do odtwarzania niskich częstotliwości (basów) w programach odtwarzanych z urządzenia źródłowego. Odtwarzanie najniższych tonów z wykorzystaniem niewielkich głośników satelitarnych powoduje niską jakość dźwięku, a nawet uszkodzenie sprzętu. Najwyższe tony mogą nie być w ogóle słyszane przez subwoofer. Jeśli układ zarządzania niskimi tonami odbiornika AVR działa prawidłowo, sygnał z urządzenia źródłowego jest rozdzielany w oparciu o wartość dolnej częstotliwości granicznej. Wszystkie częstotliwości niższe od dolnej częstotliwości granicznej są odtwarzane przez subwoofer, zaś wyższe – przez pozostałe głośniki systemu. Dzięki temu każdy z głośników systemu działa w sposób optymalny, przekazując mocniej i przyjemniej brzmiący dźwięk. Funkcje zaawansowane UWAGA: Aby zapisać bieżące ustawienia, należy nacisnąć przycisk Back/Exit (Wstecz/ Wyjście). Aby uzyskać optymalne wyniki, należy wykonywać regulacje z poziomu menu wywoływanych w następującej kolejności: Speakers (Głośniki), Crossover (Podział graniczny), Distance (Odległość) i Output Adjust (Regulacja poziomów wyjść). Speakers (Głośniki) Wybranie tej opcji pozwala użytkownikowi na zaprogramowanie właściwych ustawień każdej grupy głośników. Ustawienia dokonywane z poziomu tego menu mają wpływ na dalszy przebieg procesu konfiguracji głośników oraz dostępność różnych trybów dźwięku przestrzennego w dowolnym czasie. Jeśli system wyposażony jest w głośniki, należy wybrać opcję ON (Wł.), w przeciwnym razie — opcję OFF (Wył.). Opcja Front Left & Right (przedni lewy i prawy) jest zawsze ustawiona na ON (Wł.) i nie należy jej wyłączać. Krok drugi – pomiar odległości głośników Odbiornik AVR posiada funkcję regulacji odległości, której zadaniem jest kompensowanie różnic wynikających z rzeczywistego rozmieszczenia głośników. Należy zmierzyć odległość każdego z głośników od punktu, w którym znajduje się odbiorca, po czym zanotować zmierzone wartości w tabeli A4 Załącznika. Nawet jeśli wszystkie głośniki znajdują się w jednakowej odległości od odbiorcy, należy wpisać jej wartość w sposób opisany w rozdziale Ustalanie odległości głośników na stronie 32. Krok trzeci – menu ręcznej konfiguracji głośników Obecnie można przystąpić do programowania odbiornika AVR. Należy usiąść w miejscu, w którym zwykle prowadzony jest odsłuch, oraz upewnić się, że w pomieszczeniu panuje cisza. Po włączeniu odbiornika AVR i ekranu nacisnąć przycisk OSD/Menu w celu wyświetlenia systemu menu ekranowych. Wybrać menu Speaker Setup (Konfiguracja głośników), a następnie wybrać opcję Manual Setup (Konfiguracja ręczna). Wszelkie zmiany zostaną odzwierciedlone w łącznej liczbie głośników wyświetlanej u góry ekranu. tylko modele AVR 1710S/AVR 171S: Ustawienie przypisanego wzmacniacza ma cztery opcje:

• Surround Back (Dźwięk przestrzenny z tyłu): Wybrać opcję Surr. Back (Dźwięk przestrzenny z tyłu), jeśli system główny jest systemem 7.1-kanałowym i są używane głośniki dźwięku przestrzennego lewy tylny i prawy tylny.
• Zone 2 (Strefa 2): Opcję Zone 2 (Strefa 2) należy wybrać, jeśli system główny jest systemem 5.1-kanałowym i należy użyć wyjść głośników przypisanego wzmacniacza do zasilania głośników w strefie 2. Dalsze informacje — patrz Instalacja systemu wielostrefowego na stronie 19.
• Front Height (Przedni górny): Wybrać opcję Front Height (Przedni górny), jeśli system główny jest systemem 7.1-kanałowym i są używane przednie głośniki górne z funkcją Dolby Pro Logic IIz. POLSKI Zasadniczo zaleca się, aby wszystkie głośniki były rozmieszczone na obwodzie okręgu, którego środkiem jest punkt, w którym znajduje się odbiorca. Niektóre głośniki mogą jednak znaleźć się nieco dalej od punktu odsłuchu w porównaniu z pozostałymi. Z tego powodu dźwięki, które powinny docierać równocześnie z różnych głośników, mogą stawać się mniej wyraźne z uwagi na różnice czasu ich dojścia do ucha odbiorcy.

• Off (Wył.): Opcję Off (Wył.) należy wybrać, jeśli do wyjść głośników przypisanego wzmacniacza nie zostały podłączone głośniki. UWAGA: W przypadku ustawienia przypisanego wzmacniacza do strefy 2 głośniki podłączone do wyjść przypisanego wzmacniacza nie zostaną skonfigurowane w trakcie procesu EzSet/EQ. Głośniki należy skonfigurować ręcznie zgodnie z poniższym opisem. Po zakończeniu powyższej procedury nacisnąć przycisk Back/Exit (Wstecz/Wyjście). Crossover (Podział graniczny) Po powrocie do menu Speaker Setup (Konfiguracja głośników) należy przejść do wiersza Crossover (Podział graniczny) i nacisnąć przycisk OK, aby wyświetlić odpowiednie menu. Jeśli proces EzSet/EQ był już uruchamiany zgodnie z opisem w rozdziale Konfiguracja odbiornika AVR i głośników na stronie 22, odbiornik AVR zapisał wyniki. Aby dostroić wyniki procesu EzSet/EQ lub skonfigurować odbiornik AVR od zera, należy wybrać opcję Manual Setup (Konfiguracja ręczna). Nastąpi wyświetlenie ekranu Manual Setup (Konfiguracja ręczna). Odbiornik AVR wyświetli tylko te grupy głośników, które zostały włączone (przez wybór opcji On) z poziomu menu Number of Speakers (Liczba głośników). W tabeli A3 znajdują się częstotliwości podziału zapisane przez użytkownika dla głośników.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 343 26/05/15 2:32 pm AVR Wybrać jedną z poniższych ośmiu dolnych częstotliwości granicznych dla każdej grupy głośników: Large (Duży), 40Hz, 50Hz, 60Hz, 70Hz, 80Hz, 90Hz, 100Hz, 110Hz, 120Hz, 140Hz, 150Hz, 160Hz, 180Hz lub 200Hz. Jeśli dolna częstotliwość graniczna danego głośnika jest niższa od 40 Hz, należy wybrać pierwszą z opcji, tj. Large (Duży). Ustawienie to nie odnosi się do fizycznych rozmiarów głośnika, lecz do jego częstotliwości przenoszenia, która jest również określana jako „pełnozakresowa”. UWAGA: Jeśli funkcja Room EQ jest włączona, odbiornik AVR automatycznie ustawia częstotliwości graniczne i nie można ich zmienić. Zapisać ustawienia w tabeli A6 Załącznika. Po zakończeniu wprowadzania ustawień należy nacisnąć przycisk Back/Exit (Wstecz/ Wyjście), aby powrócić do menu Manual Setup (Konfiguracja ręczna). Ponownie wybrać menu Speakers (Głośniki) i zanotować ustawienie Subwoofer (Głośnik niskotonowy): Wartość tego ustawienia zależy od wybranego wcześniej ustawienia parametru Crossover (podział graniczny) głośników przednich po lewej i prawej stronie.

• Po ustawieniu wartości liczbowej podziału granicznego głośników przednich ustawieniem przypisanym do subwoofera będzie zawsze SUB (tony niskie). Wszystkie tony o niskiej częstotliwości będą wówczas kierowane do subwoofera. Nie posiadając subwoofera, można przy najbliższej okazji wymienić posiadane głośniki przedni lewy i przedni prawy na pełnozakresowe bądź dokupić subwoofer. Funkcje zaawansowane Krok czwarty – ręczne ustawianie poziomu wyjściowego kanałów W przypadku konwencjonalnego stereofonicznego odbiornika sterowanie panoramą stereofoniczną polega na różnicowaniu proporcji głośności dźwięku wysyłanego z kanałów lewego i prawego. W przypadku systemu kina domowego wyposażonego w maksymalnie siedem głośników głównych oraz co najwyżej dwa subwoofery uzyskanie prawidłowej panoramy ma o wiele większe znaczenie i jest bardziej złożone. Jej celem jest zapewnienie, aby sygnał przekazywany przez każdy głośnik był słyszany przez odbiorcę w jednakowej głośności. Wykonanie tego trudnego zadania w sposób łatwy i automatyczny umożliwia funkcja kalibracji EzSet/EQ, w którą wyposażony jest odbiornik AVR. Odbiornik AVR umożliwia ręczną kalibrację poziomu głośności za pomocą menu Output Adjust (Regulacja poziomów wyjść) z wykorzystaniem systemowego dźwięku testowego bądź nagrań odtwarzanych z urządzenia źródłowego. W menu Manual Setup (Konfiguracja ręczna) wybrać opcję Output Adjust (Regulacja poziomów wyjść), aby wyświetlić menu regulacji poziomu głośności głośników.

• Jeśli do głośników przednich (lewego i prawego) zostało przypisane ustawienie Large (Duży), należy wybrać dla subwoofera jedno z trzech poniższych ustawień: L/R+LFE: Wybranie tego ustawienia skutkuje skierowaniem wszystkich tonów o niskiej częstotliwości do subwoofera, w tym: a) tonów normalnie odtwarzanych przez głośniki po lewej i prawej stronie oraz b) tonów niskich odtwarzanych w specjalnym trybie LFE. OFF (Wył.): Ustawienie to należy wybrać w przypadku braku subwoofera. Wszystkie tony o niskiej częstotliwości będą kierowane do głośników przednich – lewego i prawego. LFE: Wybranie tego ustawienia skutkuje odtwarzaniem tonów niskich zakodowanych w lewym i prawym kanale programowym przez głośniki przedni lewy i przedni prawy oraz skierowaniem tonów niskich zakodowanych wyłącznie w kanale LFE do subwoofera. Odległość Zgodnie z podanym wyżej opisem drugiego etapu, po dokonaniu pomiaru odległości pomiędzy każdym z głośników a miejscem, w którym znajduje się odbiorca, można użyć funkcji odbiornika AVR, która kompensuje różnicę odległości i zapewnia dojście dźwięku przekazywanego przez każdy głośnik do ucha odbiorcy we właściwym czasie. Realizacja tego procesu zwiększy czystość i selektywność brzmienia. W menu Manual Setup (Konfiguracja ręczna) należy przejść do wiersza Distance (Odległość) i nacisnąć przycisk OK, aby wyświetlić menu Adjust Speaker Distance (Regulacja odległości głośników). Zostanie wyświetlone zestawienie wszystkich głośników systemu oraz ich bieżących ustawień poziomu głośności. Można regulować poziom głośności każdego z głośników w zakresie od -10 dB do +10 dB, skokowo co 1 dB. Podczas dokonywania ustawień można mierzyć poziomy głośności kanałów w jeden z poniższych sposobów:

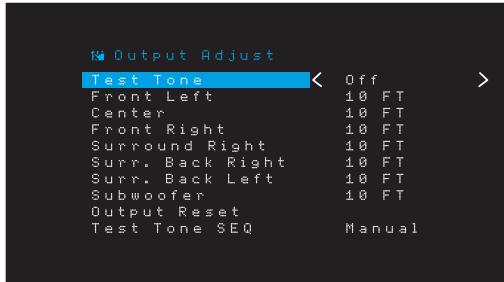

• Za pomocą ręcznego miernika poziomu ciśnienia akustycznego (SPL) ustawionego w tryb C-weighting (poziom dźwięku C) (zalecane). Wyregulować każdy z głośników w taki sposób, aby podczas odtwarzania dźwięku testowego z odbiornika AVR miernik wskazywał wartość 75 dB.
• Na słuch. Wyregulować poziom głośności w taki sposób, aby dźwięk testowy brzmiał jednakowo głośno podczas odtwarzania przez każdy z głośników. Przed przystąpieniem do ustawiania poziomu głośności przy użyciu dźwięku testowego odtwarzanego z odbiornika AVR należy wybrać z menu wiersz Test Tone (Dźwięk testowy), a następnie za pomocą przycisków w lewo/w prawo włączyć dźwięk testowy. Następnie z menu Test Tone (Dźwięk testowy) wybrać wiersz SEQ, aby wybrać opcję Auto (Tryb automatyczny) lub Manual (Tryb ręczny). Auto (Tryb automatyczny): Dźwięk testowy automatycznie obiegnie wszystkie głośniki zgodnie ze wskazaniami paska podświetlenia. Jeśli dźwięk testowy zatrzyma się w którymkolwiek z głośników, należy wyregulować jego poziom głośności za pomocą przycisków Left/Right (w lewo/w prawo). Przemieścić pasek podświetlenia do następnego wiersza za pomocą przycisków Up/Down (w górę/w dół); dźwięk testowy przemieści się zgodnie z położeniem paska. Aby wyłączyć dźwięk testowy, należy usunąć kursor za pomocą przycisków Up/Down (w górę/w dół) z obszaru okna, w którym wyszczególnione są głośniki. Wpisać odległość pomiędzy każdym z głośników a miejscem, w którym znajduje się odbiorca, zmierzoną w etapie drugim i zanotowaną w tabeli A4 Załącznika (patrz strona 39). Wybrać głośnik, a następnie użyć przycisków Left/Right (w lewo/w prawo) do zmiany wartości pomiarowej. Można wprowadzać odległości w zakresie od 0 do 30 stóp (9,1 m). Domyślna odległość wszystkich głośników wynosi 10 stóp (3 m). Domyślnymi jednostkami miary są stopy. Aby zmienić jednostki na metry, należy wybrać wiersz Unit of Measure (Jednostka miary), po czym nacisnąć przycisk w lewo lub w prawo. UWAGA: W przypadku ustawienia kanałów przypisanego wzmacniacza na strefę 2, nie można będzie wyregulować ich ustawień opóźnienia. Manual (Tryb ręczny): Dźwięk testowy będzie odtwarzany przez wybrany głośnik, zanim nie zostanie przemieszczony na drugi głośnik przy użyciu przycisków Up/Down (w górę/w dół). Za pomocą przycisków Left/Right (w lewo/w prawo) wyregulować poziom głośności dźwięku testowego odtwarzanego przez dany głośnik. Używając zewnętrznego urządzenia źródłowego do ustawiania poziomów głośności, należy ustawić opcję Test Tone (Dźwięk testowy) na Off (Wył.), wybrać poszczególne głośniki za pomocą przycisków Up/Down (w górę/w dół) oraz regulować poziom głośności sygnału odtwarzanego z urządzenia źródłowego przez dany głośnik za pomocą przycisków Left/Right (w lewo/w prawo). UWAGA: W przypadku zastosowania ręcznego miernika poziomu ciśnienia akustycznego w połączeniu z zewnętrznym materiałem źródłowym, np. płytą testową lub specjalnie wyselekcjonowanym materiałem dźwiękowym, należy odtworzyć ten materiał, po czym ustawić główny regulator poziomu głośności na wartość odpowiadającą wskazaniu 75 dB na wyświetlaczu miernika. Następnie wyregulować poziom głośności poszczególnych głośników.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 344 26/05/15 2:32 pm Słuchanie w strefie 2 AVR Resetowanie poziomów wyjść: Aby przywrócić fabryczne wartości domyślne 0 dB wszystkich poziomów, należy przejść do tego wiersza i nacisnąć przycisk OK. Po zakończeniu ustawiania poziomu głośności kanałów należy zapisać wartości ustawień w tabeli A3 Załącznika. Następnie nacisnąć przycisk Back/Exit (Wstecz/Wyjście). Uwagi dotyczące ustawiania poziomu wyjściowego głośników systemu kina domowego: Poniżej podano parę wskazówek, które mogą okazać się pomocne przy dostosowywaniu poziomów wyjściowych poszczególnych głośników systemu do upodobań użytkownika:

• W przypadku filmów i programów filmowo-muzycznych nadrzędnym celem jest uzyskanie w nich realistycznej przestrzennej panoramy dźwięku, która sprawia wrażenie, że odbiorca znajduje się w centrum akcji wyświetlanej na ekranie.
• Niektórzy producenci wielokanałowych nagrań muzycznych tworzą panoramę dźwięku rozmieszczającą muzyków wokół odbiorcy, inni — przed nim, lokując bardziej subtelne dźwięki otoczenia w głośnikach systemu dźwięku przestrzennego (na podobieństwo atmosfery panującej w sali koncertowej).
• W większości filmowych ścieżek dźwiękowych zakodowanych w systemie 5.1-kanałowym i 7.1-kanałowym głośniki systemu dźwięku przestrzennego nie są tak głośne ani aktywne jak głośniki przednie. Ustawienie głośników dźwięku przestrzennego w taki sposób, aby brzmiały one wciąż tak samo głośno jak głośniki przednie, może sprawić, że dialogi staną się niezrozumiałe, a niektóre efekty dźwiękowe – nieprawdopodobnie głośne. Uwagi dotyczące głośności subwoofera:
• Niekiedy ustawienie głośności idealne do słuchania muzyki jest zbyt głośne przy odtwarzaniu filmów, podczas gdy ustawienie głośności idealne dla filmów jest zbyt ciche przy odtwarzaniu muzyki. Podczas ustawiania głośności subwoofera należy odtworzyć muzykę i filmy o silnych basach i znaleźć dla nich najlepszy „poziom pośredni”.
• Jeśli dźwięk z subwoofera stale wydaje się zbyt cichy lub zbyt głośny, pomóc może ustawienie głośnika w innym miejscu. Umieszczenie subwoofera w narożniku pomieszczenia skutkuje z reguły wzmocnieniem przekazywanych przez niego tonów niskich, a umieszczenie go z dala od ścian i narożników pomieszczenia ma odwrotny skutek. tylko modele AVR 1710S/AVR 171S: Słuchanie w strefie 2 Funkcje zaawansowane

Oprócz wykonania połączeń cyfrowego sygnału audio należy podłączyć do AVR analogowe wyjścia audio urządzenia źródłowego. W tabeli A5 na stronie 39 należy zanotować, jaki zestaw wejść analogowych został użyty.

2. Należy użyć przycisku Audio Input (Wejście audio) na przednim panelu odbiornika AVR,

aby wybrać analogowy sygnał wejściowy audio. (Ustawieniem Audio dla urządzenia źródłowego w menu Source Setup (Konfiguracja urządzenia źródłowego) powinno być ustawienie Digital Input (Wejście cyfrowe)). Uwagi dotyczące słuchania w strefie 2:

• Chociaż w strefie 2 można słuchać urządzenia iPod lub USB jako urządzenia źródłowego, z tej strefy nie można uruchomić odtwarzania z urządzenia iPod lub USB. Należy najpierw wybrać urządzenie iPod lub USB jako urządzenie źródłowe w strefie 1 i tam rozpocząć odtwarzanie utworu lub listy odtwarzania. Następnie można wybrać urządzenie iPod jako urządzenie źródłowe strefy 2 i sterować odtwarzaniem ze strefy 2 nawet, jeśli strefa 1 zostanie przełączona na inne urządzenie źródłowe.
• Jednocześnie w obydwu strefach można włączyć tylko jedno z wewnętrznych urządzeń źródłowych odbiornika AVR (iPod, USB, vTuner, Network, AirPlay, DLNA DMR). Jeśli na przykład w strefie 1 urządzenie vTuner jest ustawione jako źródłowe, a strefa 2 zostanie przełączona na USB, spowoduje to przełączenie strefy 1 na USB (i na odwrót). Aby jednocześnie słuchać różnych urządzeń źródłowych w strefie 1 i 2, przynajmniej jedno źródło musi należeć do konfigurowalnych źródeł zewnętrznych odbiornika AVR (telewizja kablowa/satelitarna, płyta, STB, telewizor) podłączonych do jednego z analogowych wejść audio odbiornika AVR lub jednego z naziemnych źródeł radiowych odbiornika AVR (FM lub AM). Volume (Głośność): Należy zaznaczyć ten wiersz, a następnie użyć przycisków w lewo/w prawo do sterowania głośnością w strefie 2. Assigned AMP (Przypisany wzmacniacz): Ten wiersz umożliwia przypisanie kanałów przypisanego wzmacniacza do strefy 2 w przypadku pracy w trybie wielostrefowym (patrz Liczba głośników na stronie 31). W przypadku ustawienia tego wiersza na Zone 2 (Strefa 2), w głównym pokoju odsłuchu można skonfigurować tylko do 5.1 kanałów. Aby korzystać z pilota w celu sterowania dźwiękiem w strefie 2, należy nacisnąć przycisk Zone 2 (Strefa 2) na pilocie. Do sterowania dźwiękiem służą przyciski Volume (Głośność), Mute (Wyciszanie) i Source select (Wybór urządzenia źródłowego), a każde naciśnięcie przycisku powoduje podświetlenie przycisku Zone 2 (Strefa 2), aby wskazać, że pilot znajduje się w trybie sterowania strefą 2. Ponowne naciśnięcie przycisku Zone 2 (Strefa

2) powoduje powrót pilota do trybu sterowania głównym obszarem odsłuchu.

POLSKI W przypadku używania systemu wielostrefowego można się cieszyć doskonałym dźwiękiem 5.1-kanałowego kina domowego w głównym obszarze odsłuchu, zaś inni mogą słuchać zupełnie innego urządzenia źródłowego w innym pokoju. Informacje dotyczące instalacji – patrz Instalacja systemu wielostrefowego na stronie 19. System wielostrefowy odbiornika AVR jest konfigurowany i uruchamiany z menu ekranowego Zone 2 (Strefa 2). Nacisnąć przycisk OSD/Menu i przejść do wiersza Zone 2 (Strefa 2). Nacisnąć przycisk OK, aby wyświetlić menu Zone 2 (Strefa 2). Status (Stan): Ten wiersz umożliwia włączenie/wyłączenie strefy 2. Source (Urządzenie źródłowe): Ten wiersz umożliwia wybór źródłowego urządzenia wejściowego dla strefy 2. Można wybrać inne urządzenie źródłowe niż aktualnie działające w głównym obszarze odsłuchu. Jeśli jednak to samo źródło zostanie wybrane w głównym obszarze odsłuchu i w strefie 2, słuchacze w obu obszarach będą słuchać tych samych treści. W strefie 2 są dostępne tylko analogowe źródła sygnału audio. Aby w strefie 2 słuchać takich urządzeń źródłowych, jak odtwarzacz płyt CD, należy wykonać poniższe kroki:

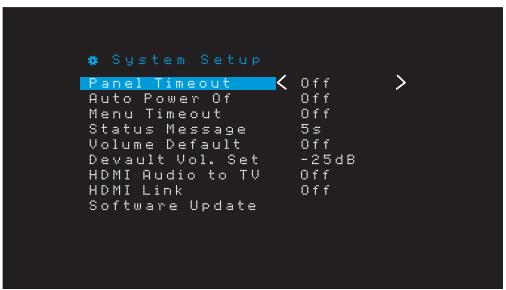

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 345 26/05/15 2:32 pm AVR Ustawienia systemu Za pomocą menu System Settings (Ustawienia systemu) odbiornika AVR można dostosować do swoich potrzeb sposób działania wielu jego funkcji. Nacisnąć przycisk OSD/Menu i przejść do wiersza System. Nacisnąć przycisk OK, aby wyświetlić menu System Settings (Ustawienia systemu). Ustawienia systemu WAŻNE: Podczas aktualizowania oprogramowania nie należy wyłączać odbiornika AVR ani używać któregokolwiek z jego elementów sterowania. W przeciwnym razie może dojść do nieodwracalnego uszkodzenia odbiornika AVR. Sleep Timer – funkcja automatycznego wyłączania Zastosowanie funkcji automatycznego wyłączania odbiornika AVR pozwala mu pracować przez czas nieprzekraczający 90 minut, a następnie powoduje jego automatyczne wyłączenie. Nacisnąć przycisk Sleep (Automatyczne wyłączanie) na pilocie, a zostanie wyświetlony czas pozostały do wyłączenia. Każde dodatkowe naciśnięcie przycisku Sleep wydłuża czas pracy o 10 minut, maksymalnie do 90 minut. Wybór ustawienia SLEEP OFF (Brak automatycznego wyłączania) powoduje dezaktywację funkcji automatycznego wyłączania. Po ustawieniu czasu automatycznego wyłączenia jasność wyświetlacza usytuowanego na przednim panelu spada automatycznie o połowę. Panel Timeout (Limit czasu panelu): To ustawienie pozwala ustawić automatyczne wyłączanie wyświetlacza panelu przedniego odbiornika AVR po upływie określonego czasu (3 – 10 sekund) od użycia. Aby wyświetlacz cały czas pozostawał włączony, należy ustawić opcję Off (Wył.). Auto Power Off (Automatyczne wył. zasilania): To ustawienie pozwala ustawić automatyczne przełączanie odbiornika AVR do trybu Off (Wył.) po upływie określonego czasu w trybie Sleep (Automatyczne wyłączanie) (1 – 8 godzin). Dalsze informacje – zob. Wskaźnik/przycisk zasilania na stronie 4. Pozwala także ustawić automatyczne przełączanie odbiornika AVR do trybu Sleep (Automatyczne wyłączanie) po upływie określonego czasu w trybie On (Wł.). Należy zauważyć, że odbiornik nie zostanie automatycznie przełączony do trybu Sleep (Automatyczne wyłączanie), jeśli jednym z cyfrowych złączy audio aktywnego urządzenia źródłowego jest Audio Input (Wejście audio). Dalsze informacje – zob. Konfiguracja urządzenia źródłowego, strona 23. Menu Timeout (Limit czasu menu): To ustawienie pozwala ustawić czas (20 – 50 sekund), przez jaki ekran menu pozostanie włączony po ostatniej regulacji. Aby menu cały czas pozostawało włączone aż do naciśnięcia przycisku OSD/Menu, należy ustawić opcję Off (Wył.) Status Message (Komunikat stanu): Gdy odbiornik AVR jest włączony, zostanie zmieniona głośność, zostanie zmienione urządzenie źródłowe lub zostanie wykryta zmiana sygnału wejściowego, na ekranie telewizora zostanie wyświetlony komunikat stanu. Należy wybrać, jak długo komunikat będzie widoczny, z zakresu od 2 do 10, przy czym wartość domyślna to 3 sekundy. Należy wybrać opcję Off (Wył.), jeśli komunikaty stanu mają nie być wyświetlane na ekranie telewizora (będą one wyświetlane na wyświetlaczu na panelu przednim odbiornika AVR). Volume Default (Domyślny poziom głośności) i Default Volume Setting (Ustawienie domyślnego poziomu głośności): Obie wymienione opcje służą łącznie do programowania poziomu głośności, który odbiornik AVR przyjmuje w momencie włączenia. Należy ustawić opcję Volume Default (Domyślny poziom głośności) na On (Wł.), a następnie opcję Default Volume Setting (Ustawienie domyślnego poziomu głośności) na żądaną wartość. Jeśli opcja Volume Default (Głośność domyślna) jest ustawiona na Off (wył.), odbiornik AVR po włączeniu przyjmie ostatni poziom głośności, z jakim pracował podczas poprzedniej sesji odsłuchowej. HDMI Audio to TV (Interfejs audio HDMI — TV): Za pomocą tego ustawienia można określić, czy sygnały audio HDMI są przepuszczane na urządzenie ekranowe przez złącze wyjściowe HDMI monitora. Normalnie należy pozostawić to ustawienie w stanie Off (wył.), ponieważ sygnał dźwiękowy będzie odtwarzany przez odbiornik AVR. Chcąc używać wyłącznie telewizora poza systemem kina domowego, należy przełączyć to ustawienie na On (wł.). Ponowne naciśnięcie przycisku Sleep (Automatyczne wyłączanie) po ustawieniu czasu skutkuje wyświetleniem czasu, jaki pozostał do chwili automatycznego wyłączenia. Chcąc zmienić czas pracy, należy nacisnąć ponownie przycisk Sleep (Automatyczne wyłączanie). Na 10 sekund przed przejściem do trybu Sleep (Automatyczne wyłączanie) na przednim wyświetlaczu rozpocznie się odliczanie pozostałego czasu. Naciśnięcie dowolnego przycisku podczas odliczania spowoduje anulowanie procesu i wyłączenie funkcji automatycznego wyłączania. Resetowanie procesora Jeśli odbiornik AVR nie działa prawidłowo na skutek gwałtownego przepięcia w sieci zasilania, należy odłączyć kabel zasilający od sieci przynajmniej na 3 minuty. Podłączyć ponownie kabel zasilający i włączyć odbiornik AVR. Jeśli wykonanie powyższej procedury okaże się bezskuteczne, należy zresetować procesor odbiornika AVR w opisany poniżej sposób. UWAGA: Zresetowanie procesora likwiduje w całości konfigurację dokonaną przez użytkownika, m.in. w zakresie ustawień głośników i poziomu głośności, oraz program wprowadzony do tunera. Po zresetowaniu należy ponownie wprowadzić wszystkie powyższe ustawienia na podstawie notatek dokonanych w arkuszach roboczych znajdujących się w załączniku. Aby zresetować procesor odbiornika AVR, należy:

1. Nacisnąć przycisk Power (Zasilanie) na przednim panelu i przytrzymać przez

ponad 3 sekundy, aby wyłączyć odbiornik AVR (wskaźnik zasilania zmieni kolor na bursztynowy).

2. Wcisnąć i przytrzymać przynajmniej przez 5 sekund przycisk Surround Mode Category

(Kategoria trybów dźwięku przestrzennego) znajdujący się na przednim panelu, aby na wyświetlaczu usytuowanym na tym panelu pojawił się komunikat RESET. UWAGA: Po zresetowaniu procesora należy odczekać przynajmniej minutę przed naciśnięciem dowolnego przycisku wyboru urządzenia źródłowego. Jeśli po zresetowaniu procesora odbiornik AVR nie działa prawidłowo, należy zwrócić się o pomoc do autoryzowanego centrum serwisowego firmy Harman Kardon. Adresy autoryzowanych centrów serwisowych podane są na stronie internetowej firmy pod adresem www.harmankardon.com. HDMI Link (Złącze HDMI): Użycie tego ustawienia pozwala urządzeniom HDMI wchodzącym w skład systemu na przesyłanie pomiędzy sobą sygnałów sterowania. Przełączenie tego ustawienia w stan On (Wł.) sprawi, że urządzenia HDMI będą działały w powyższy sposób, natomiast przełączenie w stan Off (Wył.) zablokuje przesyłanie sygnałów sterowania. Software Update (Aktualizacja oprogramowania): W przypadku wydania kolejnego uaktualnienia oprogramowania odbiornika AVR wskazówki dotyczące jego instalacji można uzyskać w witrynie firmy Harman Kardon w sekcji Product Support (Pomoc techniczna) lub w dziale obsługi klienta tejże firmy. Można wtedy przejść do odpowiedniego menu podrzędnego, aby zainstalować uaktualnienie oprogramowania.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 346 26/05/15 2:32 pm Rozwiązywanie problemów AVR Problem Urządzenie nie działa Rozwiązywanie problemów Przyczyna

• Brak zasilania prądem zmiennym Rozwiązanie
• Sprawdzić, czy kabel zasilający jest podłączony do gniazda sieciowego znajdującego się pod napięciem
• Sprawdzić, czy gniazdo sieciowe ma przełącznik Mimo że wyświetlacz na przednim panelu świeci się, nie ma dźwięku lub obrazu

• Brak ciągłości połączenia wejściowego
• Włączona funkcja Mute (Wyciszanie)
• Regulator głośności ustawiony w dolne skrajne położenie Żaden głośnik nie przekazuje dźwięku Głośniki centralny i systemu dźwięku przestrzennego milczą

• Przywrócić ciągłość wszystkich połączeń wejściowych i głośnikowych
• Nacisnąć przycisk Mute (Wyciszanie)
• Obrócić regulator głośności tak, by zwiększyć poziom głośności

• Wzmacniacz pracuje w trybie chronionym ze względu na prawdopodobne wystąpienie zwarcia

• Sprawdzić, czy w żadnym z przewodów łączących odbiornik AVR z głośnikami nie występuje zwarcie

• Wzmacniacz pracuje w trybie chronionym ze względu na występowanie wewnętrznych usterek

• Skontaktować się z najbliższym centrum serwisowym firmy Harman Kardon

• Włączono nieprawidłowy tryb dźwięku przestrzennego

• Wybrać inny tryb dźwięku przestrzennego niż stereo

• Dane nagranie jest monofoniczne

• W nagraniach monofonicznych nie są kodowane sygnały dźwięku przestrzennego

• Nieprawidłowa konfiguracja głośników
• Dane nagranie jest stereofoniczne

• Sprawdzić konfigurację głośników z poziomu menu konfiguracji
• Dekoder dźwięku przestrzennego nie może wyodrębniać sygnałów podawanych na głośniki centralny lub systemu dźwięku przestrzennego z nieodpowiednio zakodowanych programów

• Wyczerpane baterie zasilające pilota

• Wymienić baterie zasilające pilota

• Czujnik pilota jest zasłonięty

• Sprawdzić, czy czujnik pilota umieszczony na przednim panelu znajduje się w zasięgu działania pilota Z tunera wydobywa się przerywany buczący dźwięk.

• Oddalić odbiornik AVR lub antenę od komputerów, jarzeniówek, silników lub innych urządzeń elektrycznych (tylko modele AVR 1710S/AVR 171S): Nie można uzyskać dostępu do ustawień tylnego głośnika dźwięku przestrzennego i dźwięk testowy nie jest odtwarzany przez tylne głośniki dźwięku przestrzennego

• Została wybrana praca wielostrefowa/kanały przypisanego wzmacniacza zostały przydzielone do strefy 2

• Za pomocą menu Speaker Setup (Konfiguracja głośników) ponownie przydzielić przypisany wzmacniacz do lewego i prawego kanału tylnego dźwięku przestrzennego Nie można włączyć trybu programowania za pomocą pilota.

• Przycisk wyboru urządzenia źródłowego nie został po naciśnięciu przytrzymany przez przynajmniej 3 sekundy

• Nacisnąć przycisk wyboru urządzenia źródłowego przynajmniej na 3 sekundy Przyciski pilota się świecą, ale odbiornik AVR nie reaguje

• Pilot jest w trybie strefy 2

• Nacisnąć przycisk Zone 2 (Strefa 2) (przycisk nie zaświeci się, jeśli pilot znajduje się w trybie sterowania strefą 1). Nie można nawiązać połączenia sieciowego

• Oprogramowanie sieciowe odbiornika AVR wymaga ponownego uruchomienia

• Przełączyć odbiornik AVR w tryb Off (Wył.), a następnie włączyć go z powrotem POLSKI Urządzenie nie reaguje na polecenia wydawane za pomocą pilota Dalsze informacje na temat rozwiązywania problemów występujących podczas eksploatacji odbiornika AVR oraz zagadnień związanych z jego instalacją zamieszczone są w części „Frequently Asked Questions” (najczęściej zadawane pytania) sekcji Product Support (pomoc techniczna) na stronie internetowej naszej firmy pod adresem www.harmankardon.com.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 347 26/05/15 2:32 pm AVR Dane techniczne Dane techniczne Sekcja tunera AM Sekcja audio Moc znamionowa w trybie stereofonicznym: AVR 1710S/AVR 171S: 100W/kanał, dwa zespoły głośnikowe bierne o impedancji 6/8 omów, 1 kHz, współczynnik zawartości harmonicznych (THD) <0,9% AVR 1610S/AVR 161S: 85W/kanał, dwa zespoły głośnikowe bierne o impedancji 6/8 omów, 1 kHz, współczynnik zawartości harmonicznych (THD) <0,9% Moc znamionowa w trybie wielokanałowym: AVR 1710S/AVR 171S: 100W/kanał, dwa zespoły głośnikowe bierne o impedancji 6/8 omów, 1 kHz, współczynnik zawartości harmonicznych (THD) <0,9% AVR 1610S/AVR 161S: 85W/kanał, dwa zespoły głośnikowe bierne o impedancji 6/8 omów, 1 kHz, współczynnik zawartości harmonicznych (THD) <0,9% Czułość/impedancja wejścia: 250 mV/27 kiloomów Stosunek sygnału do szumu (IHF-A): 100 dB Separacja sąsiadujących kanałów w systemie dźwięku przestrzennego: Dolby Pro Logic/DPLII: 40 dB Dolby Digital: 55 dB DTS: 55 dB Pasmo przenoszenia (przy mocy 1 W): 10 Hz – 130 kHz (+0 dB/–3 dB) Zakres częstotliwości: 520 – 1710 kHz (AVR 1710S/AVR 1610S) 522 – 1620 kHz (AVR 170/AVR 160) Stosunek sygnału do szumu: 38 dB Czułość użytkowa (pętla): 500 µV Zniekształcenia (1 kHz, 50% mod): 1,0% Selektywność (± 10kHz): 30 dB Sekcja Bluetooth Zakres częstotliwości: 2402 MHz – 2480 MHz Moc nadajnika: 0-4 dBm Modulacja: GFSK, π/4-DQPSK, 8-DPSK Funkcje: Odtwarzanie strumieniowej transmisji sygnału dźwiękowego, obsługa Bluetooth 3.0, A2DP v1.2, AVRCP v1.4 Sekcja wideo Format telewizyjny: NTSC (AVR 1710S/AVR 1610S); PAL (AVR 171S/AVR 161S) Poziom/impedancja wejścia: 1 Vp-p/75 omów Poziom/impedancja wyjścia: 1 Vp-p/75 omów Pasmo przenoszenia wideo (kompozytowy kabel wideo): 10 Hz – 8 MHz (–3 dB) HDMI 1.4 z omijaniem 4k x 2k Rezerwa wysokoprądowa (HCC): ±40 A (AVR 1710S/AVR 171S); ±29 A (AVR 1610S/AVR 161S) HDMI: Przejściowe zniekształcenia intermodulacyjne (TIM): Brak możliwości pomiaru Ogólne dane techniczne Szybkość narastania napięcia wyjściowego: Zasilanie: 120 V AC/60 Hz (AVR 1710S/AVR 1610S); 220 V – 240 V AC/50 Hz – 60 Hz (AVR 171S/AVR 161S) Pobór mocy: <0,5 W (czuwanie); 510W maksimum (AVR 1710S/AVR 171S); 450W maksimum (AVR 1610S/AVR 161S) Wymiary (szer. x wys. x gł.): 17-5/16" x 4-3/4" x 11-3/16" (440 mm x 121mm x 300mm) Masa (AVR 1710S/AVR 171S): 11 funtów (5,1kg) (AVR 1610S/AVR 161S): 10 funtów (4,6 kg) 40 V/μs Sekcja tunera FM Zakres częstotliwości: 87,5 – 108,0 MHz Czułość użytkowa (IHF): 1,3 μV/13,2 dBf Stosunek sygnału do szumu (mono/ stereo): 70 dB/68 dB Zniekształcenia (mono/stereo): 0,2%/0,3% Separacja stereo: 40 dB przy 1 kHz Selektywność (± 400 kHz): 70 dB Tłumienie częstotliwości lustrzanej: 80 dB Tłumienie częstotliwości pośredniej: 80 dB Pomiar głębokości obejmuje pokrętła, przyciski i łączówki. Pomiar wysokości obejmuje stopę i płytę montażową.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 348 26/05/15 2:32 pm Załącznik AVR Załącznik Załącznik – Ustawienia domyślne, arkusze robocze, kody produktów do pilota zdalnego sterowania Tabela A1 – Zalecane interfejsy do urządzeń źródłowych Typ urządzenia Źródło AVR Cyfrowy interfejs audio Analogowy interfejs audio Interfejsy wideo

MHL (AVR 1710S/AVR 171S/

AVR 1610S/AVR 161S) HDMI 1/MHL Analogowe 1 lub 2 HDMI 1/MHL Odtwarzacz płyt DVD Audio/ Video, SACD, Blu-ray Disc, HD-DVD Disc (Płyta) HDMI 2 Analogowe 1 lub 2 HDMI 2 Tuner kablowy, tuner satelitarny, HDTV lub inne urządzenie odbierające programy telewizyjne Cable/Sat (Kabel/satelita) HDMI 3 Analogowe 1 lub 2 HDMI 3 Rejestrator DVR lub dekoder STB HDMI 4 Analogowe 1 lub 2 HDMI 4 Konsola gier wideo Game (Gra) HDMI 5 Analogowe 1 lub 2 HDMI 5 Dowolne urządzenie audio lub wideo, np. odtwarzacz płyt CD, kamera, magnetofon kasetowy Aux (Dodatki) Koncentryczne lub optyczne Analogowe 1 lub 2 Kompozytowe wideo 1 lub 2 (nieużywane dla urządzeń tylko audio) Dowolne urządzenie odtwarzające tylko dźwięk (np. odtwarzacz płyt CD, magnetofon kasetowy) Audio Koncentryczne lub optyczne Analogowe 1 lub 2 Brak iPod, iPhone, iPad lub pamięć USB USB/iPod USB Nie dotyczy Nie dotyczy POLSKI Roku Streaming Stick lub inne urządzenie przenośne z obsługą HDMI

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 349 26/05/15 2:32 pm AVR Załącznik Tabela A2 – Domyślne ustawienia głośników/kanałów Ustawienia domyślne Głośniki przednie (lewy/prawy) ON (wł.) Głośnik centralny ON (wł.) Głośniki dźwięku przestrzennego (lewy/prawy) ON (wł.) Tylne głośniki dźwięku przestrzennego (lewy/prawy) (tylko modele AVR 1710S/AVR 171S) OFF (wył.) Subwoofer ON (wł.) Głośniki przednie (lewy/prawy) – podział graniczny 100 Hz Głośnik centralny – podział graniczny 100 Hz Głośniki dźwięku przestrzennego (lewy/prawy) – podział graniczny 100 Hz Podział graniczny tylnych głośników dźwięku przestrzennego (lewy/prawy) lub przednich głośników górnych (lewy/prawy) (tylko modele AVR 1710S/AVR 171S) 100 Hz Tryb subwoofera (jeśli do głośników przednich zostało przypisane ustawienie Large (Duży) Ustawienia użytkownika Ustawienia użytkownika Pozycja 1 Pozycja 2

Przód, strona lewa — poziom 0 dB Środek — poziom 0 dB Przód, strona prawa — poziom 0 dB Dźwięk przestrzenny, strona prawa — poziom 0 dB Tylny głośnik dźwięku przestrzennego (prawy)/Przedni głośnik górny (prawy) — poziom (tylko modele AVR 1710S/ AVR 171S) 0 dB Tylny głośnik dźwięku przestrzennego (lewy)/Przedni głośnik górny (lewy) — poziom (tylko modele AVR 1710S/AVR 171S) 0 dB Dźwięk przestrzenny, strona lewa — poziom 0 dB Poziom subwoofera 0 dB Tabela A3 — Domyślne ustawienia opóźnienia Usytuowanie głośników Odległość między głośnikami a miejscem, w którym znajduje się odbiorca Przedni lewy 10 stóp (3 metry) Środek 10 stóp (3 metry) Przedni prawy 10 stóp (3 metry) Prawy systemu dźwięku przestrzennego 10 stóp (3 metry) Lewy systemu dźwięku przestrzennego 10 stóp (3 metry) Tylny prawy głośnik dźwięku przestrzennego/przedni prawy górny głośnik 10 stóp (3 metry) Tylny lewy głośnik dźwięku przestrzennego/przedni lewy górny głośnik 10 stóp (3 metry) Subwoofer 10 stóp (3 metry) Ustawienia opóźnienia użytkownika Pozycja 1 Ustawienia opóźnienia użytkownika Pozycja 2

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 350 26/05/15 2:32 pm AVR Załącznik Tabela A4 – Ustawienia urządzeń źródłowych Kabel/ Satelita Płyta MHL Radio

Podłączone urządzenie iPod/USB Sieć/ vTuner Gra AUX (Dodatki) STB USB Audio Bluetooth Nie dotyczy Tryb dźwięku przestrzennego Wejście wideo Nie dotyczy Nie dotyczy Nie dotyczy Nie dotyczy Nie dotyczy Wejście audio Radio HDMI ARC USB Sieć Bluetooth Tryb nocny Nie dotyczy Nie dotyczy Nie dotyczy Nie dotyczy Synchronizacja obrazu i dźwięku Nie dotyczy Nie dotyczy Nie dotyczy Nie dotyczy Zmiana nazwy Nie dotyczy Nie dotyczy Nie dotyczy Nie dotyczy Wejście strefy 2 Nie dotyczy Nie dotyczy Nie dotyczy Nie dotyczy Nie dotyczy Tony niskie Tony wysokie Tabela A5 – Ustawienia HARMAN NSP Stage Width (Szerokość sceny)

Stage Depth (Głębokość sceny)

Tabela A6 – Ustawienia trybu Dolby Pro Logic II Music Ustawienia domyślne Szerokość części środkowej

Panorama Ustawienia użytkownika Ustawienia użytkownika POLSKI Ustawienia domyślne Off (Wył.)

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 351 26/05/15 2:32 pm AVR Załącznik Tabela A7 — Kody do pilota zdalnego sterowania Wejściowe urządzenie Typ urządzenia (o ile został zmieniony) źródłowe Marka i numer kodu produktu Cable/Sat (Kabel/satelita) Disc (Płyta) Game (Gra) AUX (Dodatki) Tabela A8 — Ustawienia systemu Funkcja Wartość domyślna Panel Timeout (Limit czasu panelu) Off (Wył.) Auto Power Off (Automatyczne wył. zasilania) 8 godzin Menu Timeout (Limit czasu menu) 20 sekund Status Message (Komunikat stanu) 5 sekund Głośność domyślna Off (Wył.) Default Volume Setting (Domyślne ustawienie głośności) –25 dB Interfejs audio HDMI – TV Off (Wył.) Złącze HDMI Off (Wył.) Tabela A9 — Ustawienia strefy 2 Wejściowe urządzenie źródłowe Status Urządzenie źródłowe Głośność Przypisany wzmacniacz Ustawienia użytkownika Wartość domyślna Ustawienia użytkownika Off (Wył.) –25 dB Dźwięk przestrzenny z tyłu

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 352 26/05/15 2:32 pm AVR Załącznik Tabela A10 — Tryby dźwięku przestrzennego Tryb dźwięku przestrzennego Dolby Digital Opis Oferuje maks. pięć odrębnych kanałów głównych audio oraz kanał specjalnych efektów niskotonowych (LFE). Podawany strumień bitów lub sygnał

• Dolby Digital 1/0/.0 lub .1, 2/0/.0 lub .1, 3/0/.0 lub .1, 2/1/.0 lub .1, 2/2/.0 lub .1, 3/2/.0 lub .1
• Dolby Digital EX (odtwarzanie w trybie 5.1)
• Dolby Digital Plus dekodowany i przesyłany za pośrednictwem kabli koncentrycznych lub optycznych Dolby Digital EX Rozszerzenie standardu Dolby Digital 5.1 dodające przestrzenny kanał tylny, który może być odtwarzany przez jeden lub dwa tylne głośniki dźwięku przestrzennego. Może zostać wybrany ręcznie, gdy zostanie wykryty strumień inny niż EX Dolby Digital.

• Dolby Digital 2/2/.0 lub .1, 3/2/.0 lub .1 Dolby Digital Plus Jako ulepszona wersja standardu Dolby Digital zapewniająca bardziej efektywne kodowane • Dolby Digital Plus przesyłany przez interfejs HDMI (dekodowanie przez sygnału Dolby Digital Plus posiada zdolność obsługi dodatkowych kanałów dyskretnych urządzenie źródłowe do standardu Dolby Digital następuje w przypadku oraz strumieniowej transmisji sygnału dźwiękowego z Internetu z zachowaniem w każdym zastosowania kabla koncentrycznego lub optycznego) wypadku wyższej jakości dźwięku. Sygnał źródłowy może być transmitowany przez interfejs HDMI bądź dekodowany do standardu Dolby Digital lub PCM i przesyłany za pośrednictwem koncentrycznych lub optycznych przewodów cyfrowych audio. Dolby TrueHD

• Sygnał z płyty Blu-ray lub HD-DVD zakodowany w standardzie Dolby Dolby TrueHD to bardziej zaawansowana wersja standardu audio MLP Lossless™ — formatu stosowanego na płytach DVD-Audio. Standard Dolby TrueHD posiada dodatkowo TrueHD i przesyłany przez interfejs HDMI funkcje właściwe dla standardu Dolby Digital, m.in. ustawienia trybu nocnego, a jednocześnie zapewnia całkowicie bezstratny dźwięk niezbędny do wiernego odtwarzania profesjonalnych nagrań studyjnych. Dolby Digital Stereo Zapewnia konwersję sygnału zakodowanego w standardzie Dolby Digital do odtwarzania dwukanałowego.

• Dolby Digital 1/0/.0 lub .1, 2/0/.0 lub .1, 3/0/.0 lub .1, 2/1/.0 lub .1, 2/2/.0 lub .1, 3/2/.0 lub .1
• Dolby Digital EX Dolby Pro Logic II Mode Group Analogowy dekoder odtwarzający pięć pełnozakresowych głównych kanałów audio na bazie analogowego sygnału zakodowanego w systemie dźwięku przestrzennego lub dwukanałowym. Dostępne są cztery warianty. Zob. niżej Dolby Pro Logic II Movie Wariant standardu Dolby Pro Logic II zoptymalizowany pod kątem odtwarzania filmów i programów telewizyjnych.

• Dolby Digital 2.0 lub 2.1
• Analogowy (w systemie dwukanałowym) POLSKI

• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz) Dolby Pro Logic II Music Dolby Pro Logic Wariant standardu Dolby Pro Logic II zoptymalizowany pod kątem odtwarzania nagrań muzycznych. Umożliwia regulację panoramy dźwięku w trzech trybach:
• Center Width (szerokość części środkowej; regulacja rozpiętości brzmienia głosu wokalisty/wokalistki)
• Dimension (wymiar; regulacja głębi panoramy dźwięku)
• Panorama (regulacja dźwięku przestrzennego otaczającego odbiorcę ze wszystkich stron)

• Dolby Digital 2.0 lub 2.1
• Analogowy (w systemie dwukanałowym)
• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz) Wariant standardu Dolby Pro Logic II, w którym podkreślone jest brzmienie kanałów
• Dolby Digital 2.0 lub 2.1 systemu dźwięku przestrzennego i subwoofera w celu całkowitego zanurzenia użytkownika • Analogowy (w systemie dwukanałowym) w wirtualny świat gry wideo.
• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz) Dolby Pro Logic II Game Pierwotny wariant standardu Dolby Pro Logic, w którym sygnał monofoniczny o częstotliwości poniżej 7 kHz kierowany jest do kanałów systemu dźwięku przestrzennego.

• Dolby Digital 2.0 lub 2.1
• Analogowy (w systemie dwukanałowym)
• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz) Dolby Pro Logic IIx Mode Group (tylko modele AVR 1710S/AVR 171S) Rozszerzenie standardu Dolby Pro Logic II dodające przestrzenny kanał tylny, który może być odtwarzany przez jeden lub dwa tylne głośniki dźwięku przestrzennego. Tryby Dolby Pro Logic IIx można wybrać nie tylko dla strumieni bitów Dolby Digital, ale dzięki procesorowi końcowemu odbiornika AVR można ich również użyć dla niektórych strumieni bitów DTS w celu dodania tylnego kanału dźwięku przestrzennego do trybów 5.1. Zob. niżej

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 353 26/05/15 2:32 pm AVR Załącznik Tabela A10 — Tryby dźwięku przestrzennego — ciąg dalszy Tryb dźwięku przestrzennego Opis Dolby Pro Logic IIx Music Ten tryb jest podobny do trybu Dolby Pro Logic II Movie z dodanym tylnym kanałem (tylko modele AVR 1710S/ dźwięku przestrzennego. AVR 171S) Podawany strumień bitów lub sygnał

• Dolby Digital 2/0/.0 lub .1, 2/2/.0 lub .1, 3/2/.0 lub .1, EX
• Analogowy (w systemie dwukanałowym)
• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz) Dolby Pro Logic IIx Music Ten tryb jest podobny do trybu Dolby Pro Logic II Music łącznie z dostępnością regulacji • Dolby Digital 2/0/.0 lub .1, 2/2/.0 lub .1, 3/2/.0 lub .1, EX (tylko modele AVR 1710S/ szerokości środka, wymiaru i panoramy. Tryb Dolby Pro Logic IIx Music dodaje tylny
• Analogowy (w systemie dwukanałowym) AVR 171S) kanał dźwięku przestrzennego.
• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz) Dolby Pro Logic IIx Game Ten tryb jest podobny do trybu Dolby Pro Logic II Game z dodanym tylnym kanałem (tylko modele AVR 1710S/ dźwięku przestrzennego. AVR 171S)

• Dolby Digital 2/0/.0 lub .1
• Analogowy (w systemie dwukanałowym)
• PCM (32 kHz, 44,1 kHz lub 48 kHz) Rozszerzenie standardu Dolby Pro Logic II dodające lewy i prawy przedni kanał górny Dolby Pro Logic IIz (tylko modele AVR 1710S/ odtwarzane przez dwa przednie głośniki górne zamontowane powyżej i na zewnątrz AVR 171S) przedniego lewego i prawego głośnika.

• Dolby Digital 2/0/.0 lub .1, 2/2/.0 lub .1, 3/2/.0 lub .1, EX
• Analogowy (w systemie dwukanałowym)
• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz) Wirtualny głośnik Symulacja systemu 5.1-kanałowego w zestawie wyposażonym jedynie w dwa głośniki bądź w razie potrzeby uzyskania bardziej przestrzennego dźwięku.

• Analogowy (w systemie dwukanałowym)
• PCM (32 kHz, 44,1 kHz lub 48 kHz) DTS Digital Wykorzystujący inną metodę kodowania/dekodowania standard DTS Digital zapewnia również maks. pięć dyskretnych kanałów głównych oraz kanał LFE.

• D TS 1/0/.0 lub .1, 2/0/.0 lub .1, 3/0/.0 lub .1, 3/1/.0 lub .1, 2/ 2/.0 lub .1, 3/2/.0 lub .1
• DTS-ES Matrix (odtwarzanie w trybie 5.1)
• DTS-ES Discrete (odtwarzanie w trybie 5.1) DTS-HD DTS-HD to nowy standard dźwięku wysokiej jakości uzupełniającego obraz o wysokiej rozdzielczości odtwarzany z płyt Blu-ray i HD-DVD. Dźwięk ten posiada wszystkie zasadnicze cechy standardu DTS rozszerzone o właściwości charakterystyczne dla wysokiej rozdzielczości. Nawet jeśli użytkownik chce korzystać z dźwięku przestrzennego w standardzie DTS 5.1 (lub ma go do dyspozycji w systemie wielostrefowym), płyty z materiałem o wysokiej rozdzielczości dzięki swej większej pojemności obsługują standard DTS z dwukrotnie większą szybkością transmisji bitów niż płyty DVD-Video.

• Sygnał z płyt Blu-ray lub HD-DVD zakodowany w standardzie DTS-HD i podawany za pośrednictwem interfejsu HDMI DTS-HD Master Audio Technologia DTS-HD Master Audio zapewnia niezwykle wierne odtwarzanie bit po bicie brzmienia profesjonalnych nagrań studyjnych mających do 7.1 kanałów.

• Sygnał z płyt Blu-ray lub HD-DVD zakodowany w standardzie DTS-HD Master Audio i podawany za pośrednictwem interfejsu HDMI DTS-ES Matrix Tryb DTS Extended Surround dodaje jeden tylny kanał dźwięku przestrzennego do cyfrowego dźwięku przestrzennego DTS 5.1. Wersja Matrix zawiera informacje tylnego kanału dźwięku przestrzennego wbudowane w lewy i prawy (boczne) kanał dźwięku przestrzennego w celu zapewnienia zgodności z systemami 5.1-kanałowymi.

• DTS-ES Matrix DTS-ES Discrete Tryb DTS-ES Discrete jest kolejnym rozszerzonym trybem dźwięku przestrzennego,
• DTS-ES Discrete który dodaje tylny kanał dźwięku przestrzennego, przy czym te informacje są dyskretnie zakodowane na płycie, a nie uzyskiwane z informacji zawartej w kanałach dźwięku przestrzennego. DTS Stereo Zapewnia konwersję sygnału zakodowanego w standardzie DTS Digital do odtwarzania dwukanałowego bądź wirtualny dźwięk przestrzenny.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 354 26/05/15 2:32 pm AVR Załącznik Tabela A10 — Tryby dźwięku przestrzennego — ciąg dalszy Tryb dźwięku przestrzennego Opis Podawany strumień bitów lub sygnał Grupa trybu DTS Neo:6 Przetwarzanie analogowe DTS Neo:6 jest dostępne dla sygnałów DTS i DTS 96/24 oraz analogowych sygnałów dwukanałowych lub sygnałów PCM w celu zapewnienia odtwarzania 3-, 5- lub 6-kanałowego. Zob. niżej DTS Neo:6 Cinema W zależności od liczby głośników w systemie należy wybrać tryb 3-, 5- lub 6-kanałowy rozszerzony dla prezentacji filmu lub wideo.

• DTS 2/2/.0 lub .1, 3/2/.0 lub .1
• Analogowy (w systemie dwukanałowym)
• PCM (32 kHz, 44,1 kHz lub 48 kHz) DTS Neo:6 Music Dostępny tylko w trybie 5- i 6-kanałowym oraz tworzy dźwięk przestrzenny odpowiedni dla nagrań muzycznych.

• DTS 2/2/.0 lub .1, 3/2/.0 lub .1
• Analogowy (w systemie dwukanałowym)
• PCM (32 kHz, 44,1 kHz lub 48 kHz) Opatentowana przez firmę Harman technologia NSP wykorzystuje zaawansowane przetwarzanie cyfrowe w celu dostarczania prawdziwie naturalnie brzmiącego dźwięku przestrzennego z konwencjonalnych źródeł dźwięku dwukanałowego, jak płyty CD i stereofoniczne stacje radiowe. Technologia NSP zachowuje oryginalne brzmienie i głębię przestrzenną nagrania, a jednocześnie stwarza przestrzeń odsłuchową, która jest automatycznie dostosowywania do typu odtwarzanego programu. Można regulować rozmiar symulowanej przestrzeni oraz poziom automatycznego dostosowywania symulowanej przestrzeni do nagrania.

• Analogowy (w systemie dwukanałowym)
• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz) Stereofonia 5-kanałowa Tryb ten można stosować podczas przyjęć, przy czym sygnał kanału lewego i prawego jest • Analogowy (w systemie dwukanałowym) odtwarzany przez głośniki przednie i systemu dźwięku
• Tuner przestrzennego po każdej ze stron, a zmieszany sumaryczny sygnał monofoniczny – przez
• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz) głośnik centralny. Stereofonia 2-kanałowa (tylko modele AVR 1710S/ AVR 171S) Rozszerza stereofonię 5-kanałową w celu uwzględnienia tylnych kanałów dźwięku przestrzennego. Stereofonia 2-kanałowa Zastosowanie tego trybu powoduje wyłączenie wszystkich trybów przetwarzania dźwięku • Analogowy (dwukanałowy; mieszany sygnał DSP odtwarzany w systemie przestrzennego i odtwarzanie czystego sygnału dwukanałowego lub mieszanego sygnału wielokanałowym) wielokanałowego. Sygnał ten przekształcany jest w postać cyfrową, przy czym jeśli system • Tuner posiada subwoofer, stosowane są ustawienia układu zarządzania niskimi tonami.
• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)

• Analogowy (w systemie dwukanałowym)

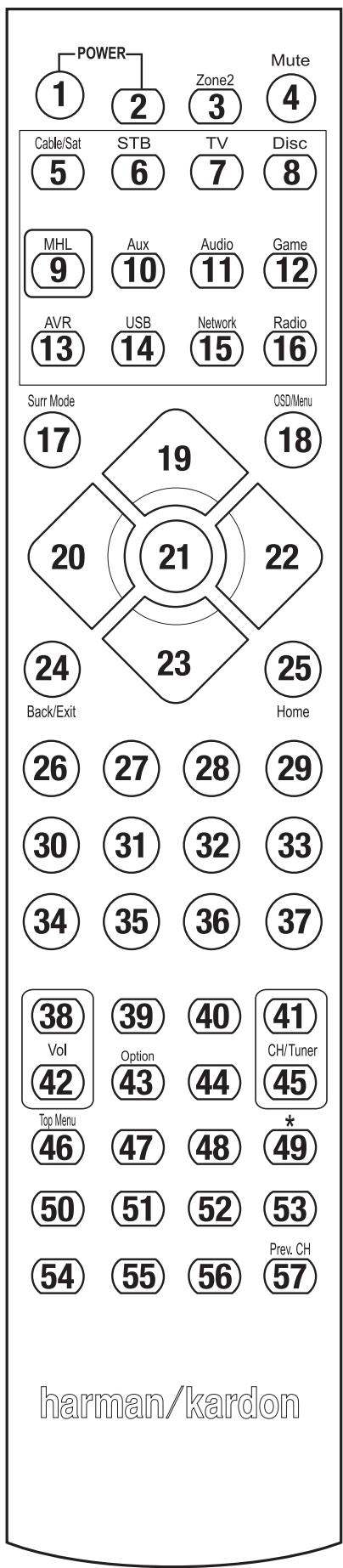

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 355 26/05/15 2:32 pm AVR Załącznik Korzystając z listy funkcji podanej w tabeli A11, należy zwracać uwagę na numerację przycisków.

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 356 26/05/15 2:32 pm AVR Załącznik Tabela A11 — Lista funkcji pilota zdalnego sterowania Radio

Wł. zasilania AVR Wł. zasilania AVR Wł. zasilania AVR Wł. zasilania AVR Wł. zasilania AVR Wł. zasilania AVR Wł. zasilania AVR Wł. zasilania AVR Wł. zasilania AVR

Wył. zasilania AVR Wył. zasilania AVR Wył. zasilania AVR Wył. zasilania AVR Wył. zasilania AVR Wył. zasilania AVR Wył. zasilania AVR Wył. zasilania AVR Wył. zasilania AVR 03* Strefa 2 Przełączanie strefy 2 Przełączanie strefy 2 Przełączanie strefy 2 Przełączanie strefy 2 Przełączanie strefy 2 Przełączanie strefy 2 Przełączanie strefy 2 Przełączanie strefy 2

Wyciszanie Wyciszenie AVR Wyciszenie AVR Wyciszenie AVR Wyciszenie AVR Wyciszenie AVR Wyciszenie AVR Wyciszenie AVR Wyciszenie AVR

Kabel/satelita Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

STB Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

Płyta Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

MHL Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

Dodatki Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

Audio Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

Gra Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

AVR Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

USB Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

Sieć Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

Radio Tryby dźwięku przestrzennego OSD/Menu Wybór wejścia Tryby dźwięku przestrzennego Menu Wybór wejścia Tryby dźwięku przestrzennego Start Wybór wejścia Tryby dźwięku przestrzennego Menu Wybór wejścia Tryby dźwięku przestrzennego Menu Wybór wejścia Tryby dźwięku przestrzennego Menu Wybór wejścia Tryby dźwięku przestrzennego Wybór wejścia Tryby dźwięku przestrzennego Menu Wybór wejścia Tryby dźwięku przestrzennego Menu

W górę W górę W górę W górę W górę W górę W górę W górę

Wybór Enter Konfiguracja Wybór Enter Konfiguracja

W prawo W prawo W prawo W prawo W prawo W prawo W prawo W prawo

Wstecz/Wyjście Omijanie Czyszczenie Wyjście/Anulowanie Wyjście Wyjście Anulowanie Wyjście Ekran główny Ekran główny MHL

Czyszczenie Czyszczenie Wyjście Czyszczenie Czyszczenie

Głośność + Głośność + Głośność + Głośność + Głośność + Głośność + Głośność + Głośność + Głośność +

Opóźnienie Automatyczne wyłączanie Kanał/Stacja w górę Automatyczne wyłączanie Kanał w górę Automatyczne wyłączanie Skanowanie w górę Automatyczne wyłączanie Kanał w górę Automatyczne wyłączanie Strona w górę Automatyczne wyłączanie Kanał w górę Automatyczne wyłączanie (+10) Automatyczne wyłączanie Kanał w górę Automatyczne wyłączanie Strona w górę

Głośność - Głośność – Głośność – Głośność – Głośność – Głośność – Głośność – Głośność – Głośność –

Informacje/Opcje Opcje Opcje Opcje Opcje

Kanał w dół Skanowanie w dół Kanał w dół Strona w dół

Kanał/Stacja w dół Krótk. odsł. wstępnie dostr. stacji Tryb bezpośredni

Poprzedni Przewijanie do tyłu

Przewijanie do przodu Przewijanie do przodu

Opcje Kanał w dół Pomijanie płyt Kanał w dół Strona w dół Powtarzanie/oglądanie Powoli w dół Poprzedni Następny Powoli w górę Wstecz Poprzedni Miniatura w dół Przewijanie do tyłu Przewijanie do tyłu Przewijanie do tyłu

Przewijanie do przodu Przewijanie do przodu Przewijanie do przodu

Odtwórz ponownie Następny Miniatura w górę Pomijanie w dół Szukanie do tyłu Szukanie do przodu Pomijanie w górę Skanowanie w dół Poprzedni Przewijanie do tyłu Przewijanie do tyłu

Przewijanie do przodu Przewijanie do przodu

Skanowanie w górę Następny Menu główne

26/05/15 2:32 pm AVR Załącznik Tabela A11 — Lista funkcji pilota zdalnego sterowania — ciąg dalszy Rejestratory DVR Dodatki

Nazwa przycisku Kabel/satelita Gra HDTV PVD TIVO

Wł. zasilania AVR Wł. zasilania AVR Wł. zasilania AVR Wł. zasilania AVR Wł. zasilania AVR Wł. zasilania AVR Wł. zasilania AVR Wł. zasilania AVR

Wył. zasilania AVR Wył. zasilania AVR Wył. zasilania AVR Wył. zasilania AVR Wył. zasilania AVR Wył. zasilania AVR Wył. zasilania AVR Wył. zasilania AVR 03* Strefa 2 Przełączanie strefy 2 Przełączanie strefy 2 Przełączanie strefy 2 Przełączanie strefy 2 Przełączanie strefy 2 Przełączanie strefy 2 Przełączanie strefy 2

Wyciszanie Wyciszenie AVR Wyciszenie AVR Wyciszenie AVR Wyciszenie AVR Wyciszenie AVR Wyciszenie AVR Wyciszenie AVR

Kabel/Satelita Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

STB Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

Płyta Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

MHL Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

Dodatki Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

Audio Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

Gra Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

AVR Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

USB Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

Sieć Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia Wybór wejścia

Radio Tryby dźwięku przestrzennego OSD/Menu Wybór wejścia Tryby dźwięku przestrzennego Menu Wybór wejścia Tryby dźwięku przestrzennego Start Wybór wejścia Tryby dźwięku przestrzennego Menu Wybór wejścia Tryby dźwięku przestrzennego Menu Wybór wejścia Tryby dźwięku przestrzennego Menu Wybór wejścia Tryby dźwięku przestrzennego Wybór wejścia Tryby dźwięku przestrzennego Menu

W górę W górę W górę W górę W górę W górę W górę

Wybór Enter Konfiguracja Wybór Enter

W prawo W prawo W prawo W prawo W prawo W prawo W prawo

Wstecz/Wyjście Omijanie Czyszczenie Wyjście/Anulowanie Wyjście Wyjście Anulowanie

Czyszczenie Czyszczenie Wyjście

Głośność + Głośność + Głośność + Głośność + Głośność + Głośność + Głośność + Głośność +

Automatyczne wyłączanie Automatyczne wyłączanie Automatyczne wyłączanie

Kanał/Stacja w górę Kanał w górę Skanowanie w górę Kanał w górę Strona w górę Kanał w górę (+10) Kanał w górę

Głośność - Głośność – Głośność – Głośność – Głośność – Głośność – Głośność – Głośność –

Informacje/Opcje Skanowanie w dół Kanał w dół Strona w dół Kanał w dół Pomijanie płyt Kanał w dół Czyszczenie

Kanał/Stacja w dół Krótk. odsł. wstępnie dostr. stacji Tryb bezpośredni

Poprzedni Powoli w dół

Przewijanie do tyłu Przewijanie do przodu Następny

Menu główne Przewijanie do przodu

Automatyczne wyłączanie Automatyczne wyłączanie Automatyczne wyłączanie Automatyczne wyłączanie Automatyczne wyłączanie Powtarzanie/oglądanie TV

Czyszczenie Następny Powoli w górę Wstecz Poprzedni Miniatura w dół Przewijanie do tyłu Przewijanie do tyłu Przewijanie do tyłu Przewijanie do przodu Przewijanie do przodu Przewijanie do przodu

Odtwórz ponownie Następny Miniatura w górę Pomijanie w dół Skanowanie w dół Szukanie do tyłu Przewijanie do tyłu Przewijanie do przodu Skanowanie w górę Szukanie do przodu Pomijanie w górę

Poprzedni Kanał Poprzedni Kanał

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 358 26/05/15 2:32 pm AVR Załącznik Podczas programowania kodów urządzeń w pilocie należy używać tabel od A12 do A22. Producent/marka telewizora Numer kodu konfiguracyjnego Producent/marka telewizora Numer kodu konfiguracyjnego ADMIRAL

TIVO 051 052 i patrz tabela A22 LODGENET

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 359 26/05/15 2:32 pm AVR Załącznik Tabela A13 – Kody produktów do pilota zdalnego sterowania: AUX-HDTV Producent/marka VCR Numer kodu konfiguracyjnego MITSUBISHI

Producent/marka telewizora Numer kodu konfiguracyjnego NAD

TIVO Patrz tabela A22 PORTLAND

Tabela A14 – Kody produktów do pilota zdalnego sterowania: AUX-VCR Producent/marka VCR Numer kodu konfiguracyjnego AIWA

THOMAS 340 TIVO Patrz tabela A22 TMK

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 360 26/05/15 2:32 pm AVR Załącznik Tabela A15 – Kody produktów do pilota zdalnego sterowania: AUX-CD Producent/marka CD Numer kodu konfiguracyjnego RCA

Producent/marka CD Numer kodu konfiguracyjnego ADCOM

Producent/marka DVD Numer kodu konfiguracyjnego JENSEN

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 361 26/05/15 2:32 pm AVR Załącznik Tabela A17 — Kody produktów do pilota zdalnego sterowania: SAT Tabela A18 – Kody produktów do pilota zdalnego sterowania: Gra Producent/marka TUNERA Numer kodu konfiguracyjnego SAT Producent/marka gry Numer kodu konfiguracyjnego Microsoft (XBOX, XBOX 360)

Producent/marka tunera kablowego Numer kodu konfiguracyjnego ECHOSTAR

STARCAST Tabela A19 — Kody produktów do pilota zdalnego sterowania: Tunery kablowe

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 362 26/05/15 2:32 pm AVR Załącznik Tabela A19 — Kody produktów do pilota zdalnego sterowania: Kablówka — ciąg dalszy Producent/marka tunera kablowego Numer kodu konfiguracyjnego SEAM

TIVO 029 030 i patrz tabela A22 TOCOM

Tabela A22 — Kody produktów do pilota zdalnego sterowania: AUX- TiVo Producent/marka Numer kodu konfiguracyjnego COMCAST TIVO

Producent/marka Numer kodu konfiguracyjnego APPLE

POLSKI Tabela A20 — Kody produktów do pilota zdalnego sterowania: Media Server Tabela A21 – Kody produktów do pilota zdalnego sterowania: Nagrywarka AUX-kablówka/satelita (PVR) Producent/marka Numer kodu konfiguracyjnego DAEWOO

TR00306_AVR_OM_161S and 171S_EMEA_B.indb 363 26/05/15 2:32 pm HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA © 2015 HARMAN International Industries, Incorporated. Wszelkie prawa zastrzeżone. Harman Kardon jest znakiem towarowym firmy HARMAN International Industries, Incorporated zarejestrowanymi w USA i innych krajach. EzSet/EQ jest znakiem towarowym firmy HARMAN International Industries, Incorporated. Znak słowny i logo Bluetooth® są zarejestrowanymi znakami towarowymi firmy Bluetooth SIG, Inc. Firma HARMAN International Industries wykorzystuje ten znak i logo na licencji firmy Bluetooth SIG, Inc. Wszelkie pozostałe znaki i nazwy towarowe należą do swoich prawowitych właścicieli. Apple, AirPlay, iPhone, iPod i iTunes są zarejestrowanymi znakami towarowymi firmy Apple Inc. w USA i innych krajach. Blu-ray Disc jest znakiem towarowym firmy Blu-ray Disc Association. CEA jest zarejestrowanym znakiem towarowym firmy Consumer Electronics Association. Wyprodukowane na licencji firmy Dolby Laboratories. Dolby, Pro Logic i symbol podwójnego D są znakami towarowymi firmy Dolby Laboratories. MLP Lossless jest znakiem towarowym firmy Dolby Laboratories. Wyprodukowano na licencji w ramach patentów USA nr 5.956.674; 5.974.380; 6.226.616; 6.487.535; 7.212.827; 7.333.929; 7.392.195 ; 7.272.567 oraz innych patentów obowiązujących w USA i na całym świecie światowych, które zostały wydane i obowiązują. DTS-HD, symbol DTS-HD oraz DTS-HD wraz z symbolem są zarejestrowanymi znakami towarowymi, a DTS-HD Master Audio znakiem towarowym firmy DTS, Inc. Produkt obejmuje oprogramowanie. © DTS, Inc. Wszelkie prawa zastrzeżone. HDMI, logo HDMI i High-Definition Multimedia Interface są zarejestrowanymi znakami towarowymi firmy HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach. Intel jest zarejestrowanym znakiem towarowym firmy Intel Corporation. iOS jest zarejestrowanym znakiem towarowym firmy Cisco Systems, Inc. i/lub jej spółek zależnych w Stanach Zjednoczonych i niektórych innych krajach. Roku jest zarejestrowanym znakiem towarowym firmy Roku, Inc. Roku Streaming Stick jest znakiem towarowym firmy Roku, Inc. Wszelkie prawa zastrzeżone. TiVo jest zarejestrowanym znakiem towarowym firmy TiVo Inc. Series2 jest znakiem towarowym firmy TiVo, Inc. Windows Media jest zarejestrowanym znakiem towarowym firmy Microsoft Corporation w Stanach Zjednoczonych i/ lub innych krajach. Funkcje, dane techniczne i wygląd urządzenia mogą ulec zmianie bez powiadomienia. Spotify Connect feature may not be used in countries where Spotify service is not available. TR00306_B TR00306_AVR_OM_161S and 171S_EMEA_B.indb 364 www.harmankardon.com 26/05/15 2:32 pm
