TRAVELMATE P653-V - Portatile ACER - Manuale utente e istruzioni gratuiti

Marca	Acer
Modello	TravelMate P653-V
Categoria	Computer portatile professionale
Dimensioni (circa)	309 x 228 x 27 mm
Peso (circa)	2,1 kg
Alimentazione	Adattatore di rete 65 W, batteria ricaricabile agli ioni di litio
Schermo	Schermo LCD 15,6 pollici
Processore	Intel Core (gamma professionale)
Memoria RAM	Fino a 8 GB DDR3
Archiviazione	Disco rigido SATA da 2,5 pollici
Connettività	Ethernet 10/100/1000, Wi-Fi, Bluetooth (a seconda del modello)
Porte	3x USB (1x USB 3.0), HDMI, VGA, RJ-45, jack cuffie/microfono, lettore di schede
Funzioni principali	Webcam integrata, lettore di impronte digitali, touchpad, altoparlanti stereo, lettore ottico DVD±RW
Sicurezza	Slot Kensington, lettore di impronte digitali, Acer ProShield
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti liquidi o abrasivi.
Parti di ricambio e riparabilità	Batteria, adattatore di rete, disco rigido, memoria, tastiera, ventola. Consultare un tecnico autorizzato per la sostituzione.
Ambiente d'uso	Temperatura: da 5°C a 35°C (in funzione), da -20°C a 65°C (spento). Umidità: dal 20% all'80% (senza condensa).

Domande frequenti - TRAVELMATE P653-V ACER

Come usare i tasti speciali (Fn)?

Per attivare una funzione speciale, tenere premuto il tasto Fn e premere il tasto corrispondente (ad esempio, Fn+F6 per spegnere lo schermo).

Come accendere o spegnere il touchpad?

Premere la combinazione Fn+F7 per attivare o disattivare il touchpad. Un indicatore potrebbe accendersi sul touchpad quando è disattivato.

Come collegare un monitor esterno?

Collegare il monitor alla porta VGA o HDMI. Utilizzare il tasto Fn+F5 per passare dallo schermo interno, allo schermo esterno o a entrambi in modalità estesa o duplicata.

Come espellere il lettore ottico?

Premere il pulsante di espulsione situato sul lettore. Se il computer è spento, inserire una graffetta aperta nel foro di espulsione di emergenza per aprire il vassoio.

Come regolare la luminosità dello schermo?

Utilizzare la combinazione Fn+F9 per aumentare la luminosità e Fn+F10 per ridurla.

Come eseguire un backup dei dati?

Utilizzare il tasto di backup Acer (spesso contrassegnato da un'icona di disco) per avviare Acer Backup Management, che guida il backup in tre fasi.

Come usare il lettore di impronte digitali?

Registrare le impronte tramite Acer ProShield Security Suite. Quindi, per accedere, far scorrere il dito registrato sul lettore. Può anche essere utilizzato per la verifica dei file o l'apertura di sessioni.

Come ripristinare il computer alle impostazioni di fabbrica?

Accedere alle impostazioni di ripristino tramite Start > Impostazioni > Aggiornamento e sicurezza > Ripristino. Scegliere 'Ripristina questo PC' e seguire le istruzioni. Conservare un backup dei propri dati.

Come cambiare la batteria?

Spegnere il computer e scollegare l'adattatore. Capovolgere il dispositivo, far scorrere il blocco della batteria, quindi spingere il fermo di rilascio per rimuovere la batteria. Inserire la nuova batteria facendola scattare in posizione.

Come pulire lo schermo senza danneggiarlo?

Utilizzare un panno in microfibra leggermente umido (acqua pulita). Non utilizzare mai prodotti chimici, alcol o carta assorbente. Asciugare delicatamente senza premere.

MANUALE UTENTE TRAVELMATE P653-V ACER

Registrazione del prodotto

Quando usate il prodotto per la prima volta, si raccomanda di registrarlo immediatamente. Ciò vi darà accesso a una serie di benefici, come:

Assistenza più veloce da parte dei nostri rappresentanti specializzati. Diventare membro della comunità Acer: ricezione di promozioni e partecipazione ai sondaggi. Le ultime notizie da Acer.

Affrettatevi a registrarvi, altri vantaggi vi attendono!

Come eseguire la registrazione

Per registrare il prodotto Acer, visitare www.acer.com. Selezionare il proprio paese, fare clic su REGISTRAZIONE DEL PRODOTTO e seguire le istruzioni.

Verrà richiesto di registrare il prodotto durante il processo di configurazione, oppure è possibile fare doppio clic sull'icona Registrazione sul desktop.

Dopo aver ricevuto la registrazione del vostro prodotto, vi invieremo una e-mail di conferma con dati importanti che dovrete conservare in un luogo sicuro.

Ottenere gli accessori Acer

Siamo lieti di informarvi che il programma di estensione della garanzia Acer e gli accessori Netbook sono disponibili online. Venite a visitare il nostro negozio online e trovate ciò che vi serve su store.acer.com.

Il negozio Acer è ancora in fase di lancio e, sfortunatamente, potrebbe non essere disponibile in alcune regioni. Ricontrollate regolarmente per vedere quando sarà disponibile nel vostro paese.

Numero di modello:

Numero di serie:

Data di acquisto:

Luogo d'acquisto:

Avvertenze preliminari

Grazie per aver scelto il notebook Acer, la scelta ideale per poter lavorare in piena libertà anche in movimento.

Le guide disponibili

Sono state realizzate delle guide per assistere l'utente nell'uso del notebook Acer:

Innanzitutto, il Manifesto aiuta a semplificare la configurazione del computer.

La Guida rapida presenta le caratteristiche e le funzioni principali del nuovo computer.

Per altre nozioni su come il vostro computer può aiutarvi a diventare ancora più produttivi, consultate il Manuale dell'utente. Il Manuale dell'utente contiene informazioni utili relative al nuovo computer. Copre gli argomenti base come ad esempio l'uso della tastiera, audio, ecc.

Questa guida contiene informazioni dettagliate su argomenti come utilità di sistema, ripristino dei dati, opzioni di espansione e ricerca guasti. Contiene inoltre informazioni sulla garanzia, le norme e gli standard di riferimento e le avvertenze per la sicurezza del vostro notebook.

Per accedervi seguite questi passaggi:

1 Digitare "Utente" da Start. 2 Fare clic su Manuale dell'utente Acer.

Presentazione del notebook Acer

Dopo aver configurato il computer come illustrato nel manifesto, fare riferimento alla presente documentazione per la presentazione del nuovo notebook Acer.

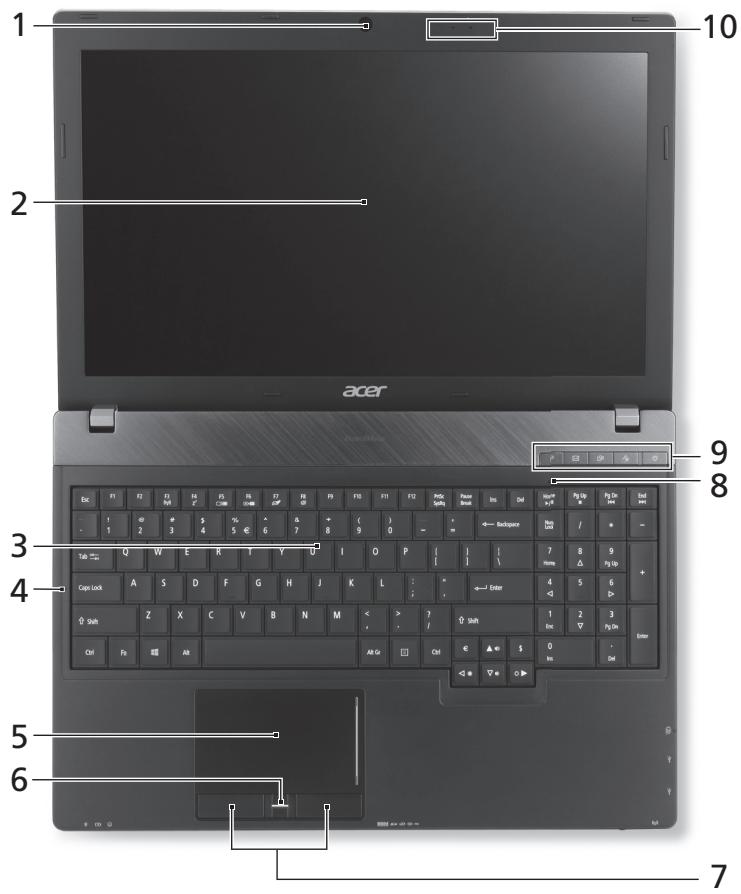

Vista dall'alto

#	Icona	Elemento	Descrizione
1		Webcam integrata	Web camera per la comunicazione video. Una luce accanto alla webcam indica che la webcam è attiva.
2		Schemo	Grande display a cristalli liquidi (Liquid-Crystal Display; LCD), per una visualizzazione confortevole (la configurazione può variare in relazione al modello).
3		Tastiera	Per l'immissione di dati sul computer.
4	A	Bloc Maiusc	Si illumina quando Bloc Maiusc è attenuato.
5		Touchpad	Dispositivo di puntamento sensibile al tocco con funzioni similii a quella di un comune mouse.
6		Lettore impronte digitali	Lettore impronte digitali per Acer ProShield Security Suite.
7		Tasti clič (sinistra e destra)	I tasti destra e sinistra hanno le stesse funzioni dei tasti destra e sinistra del mouse.
8	1	Bloc Num	Si illumina quando Bloc Num è attenuato.
9	P	Tasto P	Tasto programmabile (la configurazione può variare in relazione al modello).
	×	Tasto e-mail Acer	Apre l'applicazione e-mail predefinita.
	×	Tasto Backup	Avvia Acer Backup Management per il backup dei dati in tre fasi.
	×	Microfono disattivo	Azzera il volume del microfono.
	○	Pulsante di accensione/indicatore	Accende/spegne il computer. Indicano lo stato di accensione/alimentazione del computer.
10		Microfoni	Due microfoni interni per la registrazione di audio stereo.

Tasti di scelta rapida

Il computer utilizza i tasti di scelta o le combinazioni di tasti per l'accesso a molti controlli del computer come luminosità dello schermo e uscita volume.

Per attivare i tasti di scelta rapida, tenere premuto e premere l'altro tasto della combinazione.

Tasti di scelta rapida	Icona	Funzione	Descrizione
+Fn> + <F3>	((·))	Comunicazioni	Attiva/disattiva i dispositivi di comunità del computer.
+Fn> + <F4>	Z²	Sospensione	Attiva la modalità sospensione del computer.
+Fn> + <F5>	□□□	Passaggio da uno schermo all'alto	Consente la commutazione in uscita display tra video del display o monitor esterno (se collegato) e entrambi.
+Fn> + <F6>	□□□	Avvio di screen saver	Disattiva la retroilluminazione dello schermo per risparmiare energia. Premere un+tastQLualsiasi per tornare allo stato precedente.
+Fn> + <F7>	○□	Attivazione e disattività del touchpad	Attiva e disattiva il touchpad interno.
+Fn> + <F8>	○□	Attivazione e disattività degli altoparlanti	Attiva e disattiva gli altoparlanti.
+Fn> + <F>	○□	Aumento della luminosità	Aumenta la luminosità dello schermo.
+Fn> + <F>	○□	Riduzione della luminosità	Riduce la luminosità dello schermo.
+Fn> + <△>	○□	Volume su	Aumenta il volume.
+Fn> + <▽>	○□	Volume giù	Riduce il volume.
+Fn> + <Home>	/II	Riproduci/Pausa	Riproduce o sospende la riproduzione del file multimedia selezionato.
+Fn> + <Pag su>	■	Arresto	Interrompe la riproduzione del file multimediae selezionato.
<Fn> + <Pag giù>	▲▲	Precedente	Per passare al file multimediae precedente.
<Fn> + <Fine>	▶▶	Avanti	Per passare al file multimediae successivo.

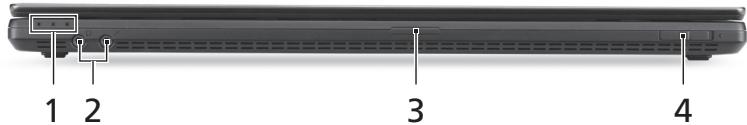

Vista frontale in dettaglio

#	Icona	Elemento	Descrizione
1		Indicatore di accensione/ alimentazione	Indicano lo stato di accensione/ alimentazione del computer.
		Indicatore della batteria	Indica lo stato della batteria del computer. 1. In carica: Luce di colore giallo quando la batteria è in ricarica. 2. Completamente carica: Luce di colore blu quando è nella modalità CA.
		Indicatore disco rigido	Si accende quando l'unità disco rigido è attiva.
2		Jack microfono	Accetta ingressi provenienti da microfoni esterni.
		Jack auricolari/ altoparlanti	Effettua il collegamento ai dispositivi audio (ad es., altoparlanti, auricolari).
3		Lettore di schede multiplo	Supporta Secure Digital (SD), MultiMediaCard (MMC), Memory Stick Pro (MS PRO), xD-Picture Card (xD). Note: Premere per rimuovere/installare la scheda. è possibile utilizzato una sola scheda di memoria alla volta.
4	((1))	Indicatore/interruttore di comunicazione	Attiva/disattiva i dispositivi di comunità del computer/indica lo stato del dispositivo di connettività wireless del computer.

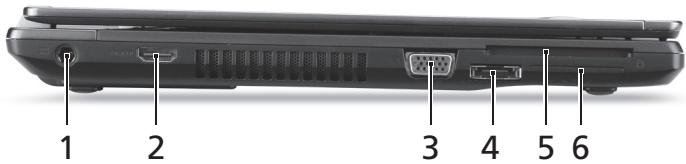

Vista da sinistra

#	Icona	Elemento	Descrizione
1		Jack CC-in	Per il collegamento all'adattatore CA.
2	HDMI	Porta HDMI	Supporta il collegamento per video digitali ad alta definizione.
3		Porta display esterno (VGA)	Effettua il collegamento a un dispositivo di visualizzazione (ad es., monitor esterno, proiettre LCD).
4	-e/SATA	Porta USB/eSATA	Per collegamento a dispositivi USB o eSATA (solo per alcuni modelli). Note: Se viene collegato un dispositivo eSATA, saranno contemporaneamente disponibili tre porte USB.
5		Slot SmartCard	Accetta una SmartCard.
6		Slot ExpressCard/34	Accetta un modulo ExpressCard/34. Note: Premere per rimuovere/inserire la scheda.

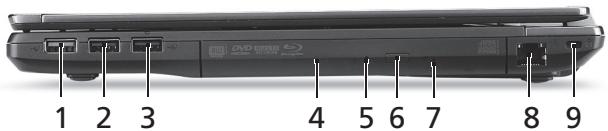

Vista da destra

#	Icona	Elemento	Descrizione
1	+	Porta USB	Connette a dispositivi USB.
2	+	Porta USB	Se la porta è nera, èCompatible con USB 2.0, se la porta è blu èCompatible although con USB 3.0.
3	USB	Porta USB con caricamento da spento
4		Lettore ottico	Unità ottica interna, accetta CD o DVD.
5		Indicatore accesso disco ottico	Si accende quando il disco ottico è attivo.
6		Tasto di espulsione del disco ottico	Espelle il disco ottico dall'unità.
7		Foro di espulsione di emergenza	Espelle il vassoio del disco ottico se il computer è spento. Note: Inserire la punta di un fermaglio nel foro di aperture di emergenza per espellere il vassoio dell'unità ottica quando il computer è spento.
8	+	Porta Ethernet (RJ-45)	Per il collegamento a una rete con Ethernet 10/100/1000.
9	K	Slot blocco Kensington	Per il collegamento al blocco di sicurezza dei computer Kensington-compatible. Note: Avvolgere un cavo di sicurezza per computer in torno ad un oggetto fisso, ad esempio un ravolo o la maniglia di un cassetto chiuso a chiave. Inserire la serratura nel foro e girare la chiave per fissare il blocco. Sono disponibili although modelli sono chiave.

Informazioni su USB 3.0

• Compatibile con USB 3.0 e i dispositivi USB precedenti. Per una prestazione ottimale, usare dispositivi certificati USB 3.0. Definito dalle specifiche USB 3.0 (SuperSpeed USB).

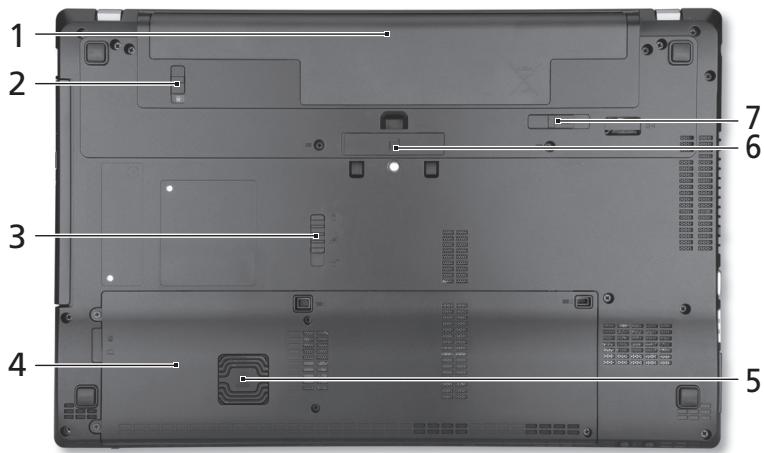

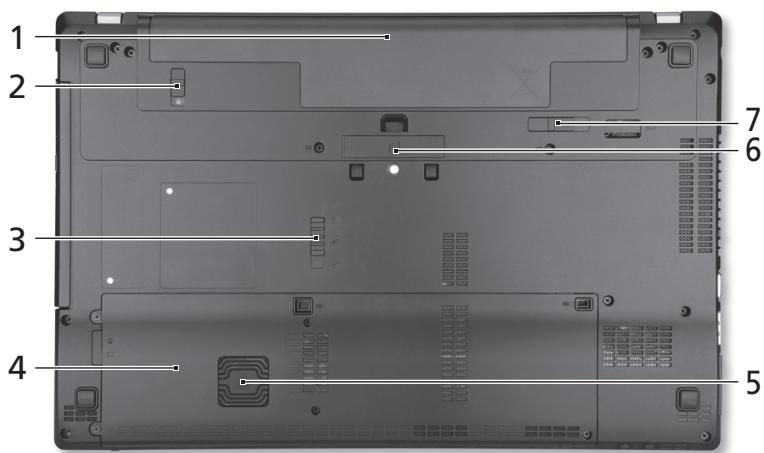

Vista base

#	Icona	Elemento	Descrizione
1		Alloggamenti della batteria	Contiene il modulo batteria del computer.
2		Blocco batteria	Blocca la batteria al suoosto.
3		Chiusura a scatto Acer MediaBay	Rilascia il modulo Acer MediaBay.
4		Alloggamenti per il disco rigido	Contiene il disco rigido del computer (fissato con viti).
		Vano per la memoria	Contiene la memoria principale del computer.
5		Acer DASP (Disk Anti-Shock Protection - Protezione disco anti-shock)	Protege l'unità disco rigido da urti e colpi.
6		Connettore Acer ProDock	Collega l'Acer ProDock opzionale.
7		Gancio di rilascio della batteria	Per togliere la batteria.

Condizioni operative

Temperatura:

Di esercizio: Da 5°C a 35°C Non di esercizio: Da -20°C a 65°C

• Umidità (senza condensa):

Di esercizio: Da 20% a 80% Non di esercizio: Da 20% a 80%

Portatile TravelMate

Guida rapida

Informazioni su USB 3.0

• Compatibile con dispositivi USB 3.0 e versioni precedenti. Per prestazioni ottimali, utilizzare dispositivi certificati USB 3.0.
• Definito dalla specifica USB 3.0 (SuperSpeed USB).
