Merkki	Acer
Malli	TravelMate P653-V
Kategoria	Ammattilaisen kannettava tietokone
Mitat (noin)	309 x 228 x 27 mm
Paino (noin)	2,1 kg
Virtalähde	Verkkovirtasovitin 65 W, ladattava litiumioniakku
Näyttö	LCD-näyttö 15,6 tuumaa
Suoritin	Intel Core (ammattilaiskäyttöön)
Keskusmuisti	Jopa 8 Gt DDR3
Tallennustila	SATA 2,5 tuuman kiintolevy
Liitännät	Ethernet 10/100/1000, Wi-Fi, Bluetooth (mallista riippuen)
Portit	3x USB (1x USB 3.0), HDMI, VGA, RJ-45, kuuloke/mikrofoniliitäntä, kortinlukija
Tärkeimmät toiminnot	Sisäänrakennettu webkamera, sormenjälkilukija, kosketuslevy, stereokaiuttimet, DVD±RW-optinen asema
Turvallisuus	Kensington-lukitus, sormenjälkilukija, Acer ProShield
Huolto ja puhdistus	Puhdista pehmeällä, kuivalla liinalla. Älä käytä nesteitä tai hankaavia puhdistusaineita.
Varaosat ja korjattavuus	Akku, verkkovirtasovitin, kiintolevy, muisti, näppäimistö, tuuletin. Käänny valtuutetun teknikon puoleen vaihtoa varten.
Käyttöympäristö	Lämpötila: 5°C - 35°C (käytössä), -20°C - 65°C (sammutettuna). Kosteus: 20% - 80% (ei kondensoitumista).

Usein kysytyt kysymykset - TRAVELMATE P653-V ACER

Kuinka käyttää erikoisnäppäimiä (Fn)?

Aktivoidaksesi erikoistoiminnon, pidä painettuna Fn-näppäintä ja paina vastaavaa näppäintä (esim. Fn+F6 katkaisee näytön).

Kuinka kytkeä kosketuslevy päälle tai pois?

Paina yhdistelmää Fn+F7 aktivoidaksesi tai poistaaksesi kosketuslevyn käytöstä. Kun kosketuslevy on poissa käytöstä, siinä voi palaa merkkivalo.

Kuinka liittää ulkoinen näyttö?

Kytke näyttö VGA- tai HDMI-porttiin. Käytä Fn+F5-näppäintä vaihtaaksesi sisäisen näytön, ulkoisen näytön tai molempien välillä laajennetussa tai peilatussa tilassa.

Kuinka avata optinen asema?

Paina aseman vapautuspainiketta. Jos tietokone on sammutettu, työnnä paperiliitin hätäpoistoaukkoon avataksesi lokeron.

Kuinka säätää näytön kirkkautta?

Käytä yhdistelmää Fn+F9 lisätäksesi kirkkautta ja Fn+F10 vähentääksesi sitä.

Kuinka tehdä varmuuskopio?

Käytä Acerin varmuuskopiopainiketta (usein levykuvake) käynnistääksesi Acer Backup Management, joka ohjaa varmuuskopion kolmessa vaiheessa.

Kuinka käyttää sormenjälkilukijaa?

Rekisteröi sormenjälkesi Acer ProShield Security Suite -sovelluksen kautta. Kirjaudu sitten pyyhkäisemällä rekisteröity sormi lukijan yli. Sitä voidaan käyttää myös tiedostojen vahvistamiseen tai istuntojen avaamiseen.

Kuinka palauttaa tietokone tehdasasetuksiin?

Siirry palautusasetuksiin Käynnistä > Asetukset > Päivitys ja suojaus > Palautus. Valitse 'Palauta tämä tietokone' ja noudata ohjeita. Tee varmuuskopio tiedoistasi.

Kuinka vaihtaa akku?

Sammuta tietokone ja irrota virtalähde. Käännä laite ympäri, liu'uta akun lukitusta ja paina vapautussalpaa poistaaksesi akku. Aseta uusi akku paikalleen ja napsauta se kiinni.

Kuinka puhdistaa näyttö vahingoittamatta sitä?

Käytä hieman kosteaa mikrokuituliinaa (puhdas vesi). Älä koskaan käytä kemikaaleja, alkoholia tai paperipyyhkeitä. Pyyhi varovasti painamatta.

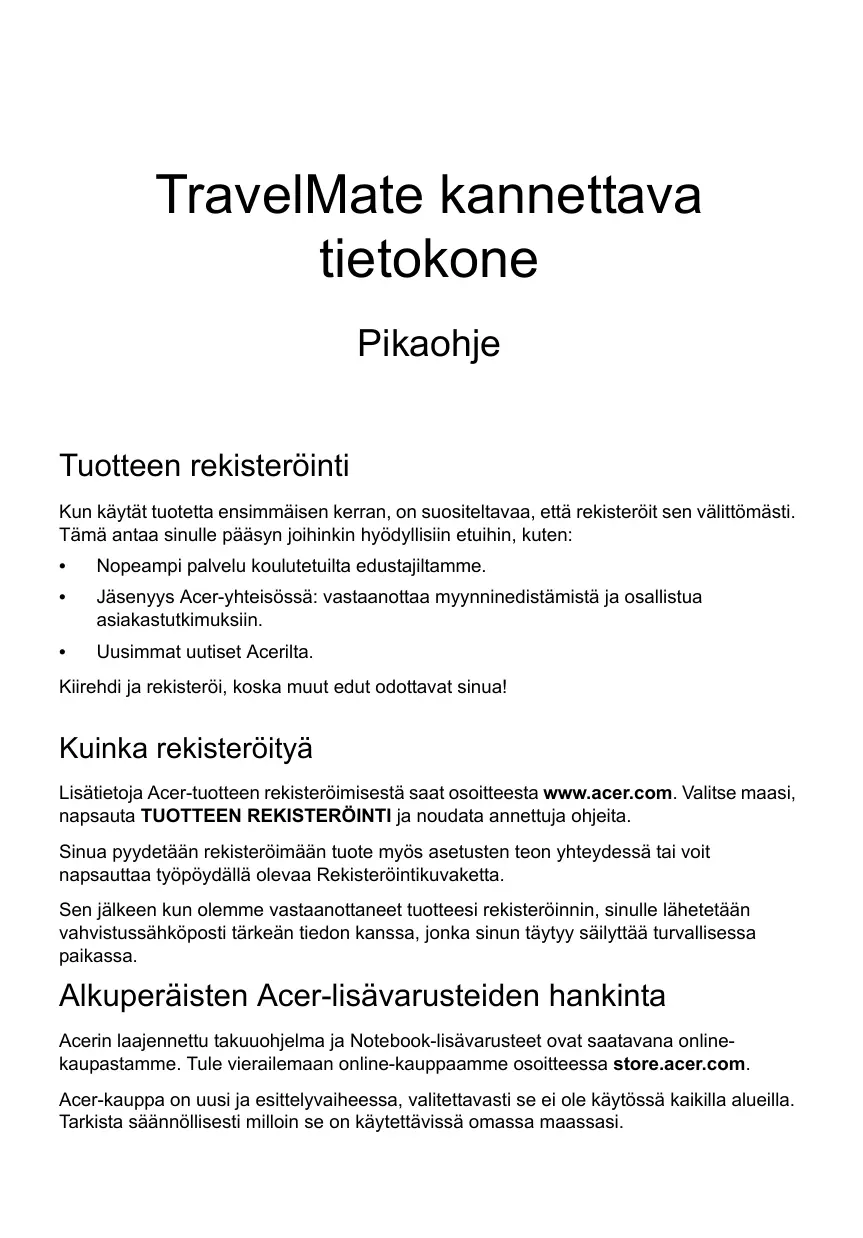

KÄYTTÖOHJE TRAVELMATE P653-V ACER

Tuotteen rekisteröinti

Kun käytät tuotetta ensimmäisen kerran, on suositeltavaa, että rekisteröit sen välittömästi. Tämä antaa sinulle pääsyn joihinkin hyödyllisiin etuihin, kuten:

Nopeampi palvelu koulutetuilta edustajiltamme. Jäsenyys Acer-yhteisössä: vastaanottaa myynninedistämistä ja osallistua asiakastutkimuksiin. Uusimmat uutiset Acerilta.

Kiirehdi ja rekisteröi, koska muut edut odottavat sinua!

Kuinka rekisteröityä

Lisätietoja Acer-tuotteen rekisteröimisestä saat osoitteesta www.acer.com. Valitse maasi, napsauta TUOTTEEN REKISTERÖINTI ja noudata annettuja ohjeita.

Sinua pyydetään rekisteröimään tuote myös asetusten teon yhteydessä tai voit napsauttaa työpöydällä olevaa Rekisteröintikuvaketta.

Sen jälkeen kun olemme vastaanottaneet tuotteesi rekisteröinnin, sinulle lähetetään vahvistussähköposti tärkeän tiedon kanssa, jonka sinun täytyy säilyttää turvallisessa paikassa.

Alkuperäisten Acer-lisävarusteiden hankinta

Acerin laajennettu takuuohjelma ja Notebook-lisävarusteet ovat saatavana online-kaupastamme. Tule vierailemaan online-kauppaamme osoitteessa store.acer.com.

Acer-kauppa on uusi ja esittelyvaiheessa, valitettavasti se ei ole käytössä kaikilla alueilla. Tarkista säännöllisesti milloin se on käytettävissä omassa maassasi.

Mallinumero:

Sarjanumero:

Ostopäivämäärä:

Ostopaikka:

Tärkeimmät asiat ensin

Haluamme kiittää sinua Acerin kannettavan tietokoneen valitsemisesta liikkuvien tietokonetarpeittesi täyttämisessä.

Ohjeet

Helpottaaksemme sinua Acer-tietokoneen käytössä olemme suunnitelleet sarjan ohjekirjoja:

Aluksi Asetusjuliste auttaa sinua tietokoneen käyttöönotossa.

Tämä Pikaohje esittelee uuden tietokoneesi perusominaisuudet ja -toiminnot.

Lisätietoja tietokoneesi mahdollisuuksista tuottavuutesi lisäämiseksi saat Käyttöohjekirjasta. Käyttöohjekirja sisältää hyödyllisiä uutta tietokonettasi koskevia tietoja. Se kattaa perusaiheet, kuten näppäimistön, äänen, jne. käyttämisen.

Tässä oppaassa on yksityiskohtaisia tietoja sellaisista aiheista kuin järjestelmän apuohjelmat, tietojen palauttaminen, lisäasetukset ja vianetsintä. Siinä on myös annettu yleisiä ohjeita, tietoja takuusta sekä turvallisuusohjeita.

Seuraa näitä ohjeita:

1 Kirjoita Käynnistä-kohtaan "Käyttäjä". 2 Napsauta Acer-käyttöohje.

Tutustuminen kannettavaan Acer - tietokoneeseen

Kun olet asentanut tietokoneesi kuten asennusjulisteessa on kuvattu, anna meidän esitellä uusi kannettava Acer-tietokoneesi.

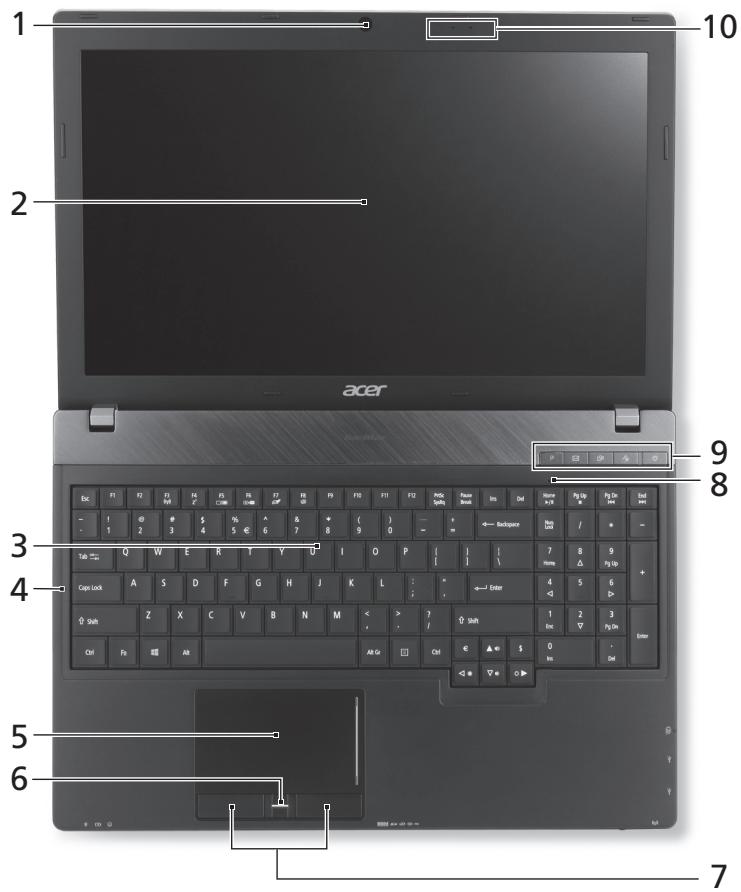

Näkymä ylhäältä

#	Kuvake	Osio	Kuvaus
1		Integroitu web-kamera	Web-kamera video-tietolikenteeseen. Web-kameran vieressä oleva merkkivalo osoittaa web-kameran olevan toiminassa.
2		Ruutu	Nimeltään myös nestekidenäytö (Liquid-Crystal Display; LCD), näytää tietokoneen ulostulon (konfiguraatio voi vaihdella malleista riippuen).
3		Näppäimistö	Tiedon syöttämiseen tietokoneelle.
4	A	Caps Lock	Syttyy, kun Caps Lock on aktivoituneena.
5		Kosketusalusta	Kosketusherkkä osoitinlaite, joka toimii kuten tietokoneen hiiri.
6		Sormenjälkilukija	Acer ProShield Security Suiten sormenjälkilukija.
7		Napsautuspainikkeet (vasen ja oikea)	Vasen ja oikea painike toimivat kuten hiiren vasen ja oikea painike.
8	1	Num Lock	Syttyy, kun Num Lock on aktivoituneena.
9	P	P-näppäin	Ohjelmoitava näppäin (konfiguraatio voi vaihdella malleista riippuen).
	×	Acer-sähköpostinäppäin	Avaa oletussähköpostisovelluksesi.
	×	Varmistusnäppäin	Avaa Acer Backup Managementin, jossa voit varmuuskopioida tietoja kolmessa vaiheessa.
	×	Mikrofonin mykistys	Mykistää mikrofonin.
	×	Virtapainike/-ilmaisin	Käynnistää ja sulkee koneen. Osoittaa tietokoneen virran tilan.
10		Mikrofonit	Kaksi sisäistä mikrofonia stereöäinen tallentamista varten.

Pikavalintanäppäimet

Tietokoneessa on pikavalintanäppäimet tai näppäinyhdistelmät sen useimpia säätöjä, kuten näyttöruudun kirkkautta, äänenvoimakkuutta varten.

Aktivoidaksesi pikavalintanäppäimet paina ja pidä painettuna -näppäintä ja paina sitten pikavalintanäppäinyhdistelmän toista näppäintä.

Pikanäppäin	Kuvake	Toiminto	Kuvaus
+Fn> + <F3>	(1)	Tietolikenne	Ottaa käytöön/poistaa käytösä tietokoneen tietolikennelaitteet.
+Fn> + <F4>	Z2	Lepotila	Siirtäa tietokoneen lepotilaan.
+Fn> + <F5>	□□	Näytön vaihto	Kytkee näytön ulostulon näytöruudun, ulkosen monitorin (jos kytketty) ja molempien välillä.
+Fn> + <F6>	(3)	Näytöruudun tyhjennys	Sammuttaa näytön taustavalon virran säastämiseksi. Paina mitä tahansa näppäintä palataksesi normaalitilaan.
+Fn> + <F7>	(4)	Kosketusalustan vaihtokytkin	Kytkee sisäisen kosketusalustan käytöön ja pois käytösä.
+Fn> + <F8>	(5)	Kaiuttimien vaihtokytkin	Kytkee kaiuttimet käytöön ja pois käytösä.
+Fn> + <F>	(6)	Kirkkauden lisäys	Lisää näytön kirkkautta.
+Fn> + <F>	(7)	Kirkkauden vähennys	Vähentää näytön kirkkautta.
+Fn> + <△>	(8)	Äänvoimakkuus ylös	Lisää äänenvoimakkuutta.
+Fn> + <√>	(9)	Äänenvoimakkuus alas	Vähentää äänenvoimakkuutta.
+Fn> + <Home>	/II	Toista/Tauko	Toista tai pysäytä valittu mediatiedosto.
+Fn> + <Pg Up>	■	Pysäytä	Pysäytä valitun mediatiedoston toistaminen.
+Fn> + <Pg Dn>	|▲	Edellinen	Palaa edelliseen mediatiedoston.
+Fn> + <End>	►►■	Seuraava	Hypää seuraavaan mediatiedostoon.

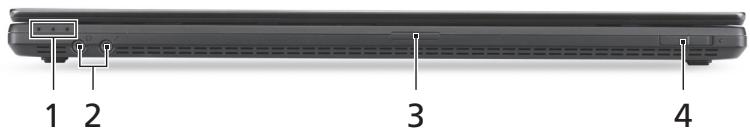

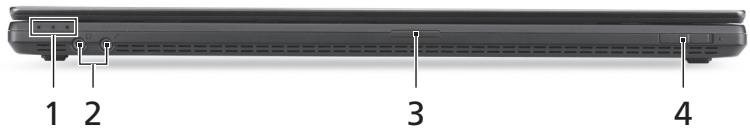

Etunäkymä suljettuna

#	Kuvake	Osio	Kuvaus
1		Virranilmaisin	Osoittaa tietokoneen virran tilan.
		Akkutilan ilmaisin	Osoittaa tietokoneen akun tilan. 1. Lataus meneillään: Valo palaa orangsina, kun akku latautuu. 2. Täyteen ladattu: Valo palaa sinisenä, kun tietokone toimii verkkovirralla.
		HDD-ilmaisin	Palaa, kun kiintolevy on aktiivinen.
2		Mikrofoni-jakki	Hyväksyy syötteet ulkoisilta mikrofoneilta.
		Kuulokkeet/kaiutin jakki	Yhdistää audiolaitteisiin (esim. kaiuttimet, kuulokkeet).
3		Monta yhdessä - kortinlukija	Hyväksyy seuraavat muistikortit: Secure Digital (SD), MultiMediaCard (MMC), Memory Stick PRO (MS PRO) ja xD-Picture Card (xD). Huomaa: Poistaa/asenna kortti työntämällä. Vain yksi kortti toimii kerrallaan.
4		Tietoliikennekytkin/-ilmaisin	Ottaa käytöön/pointaa käytöstä tietokoneen tietoliikennelaitteet/ilmaisee tietokoneen langattomien tietoliikennelaitteiden tilan.

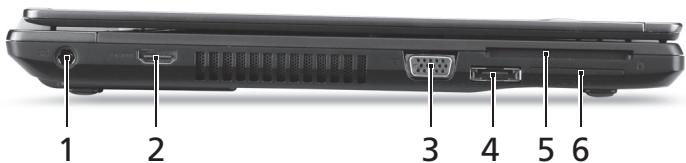

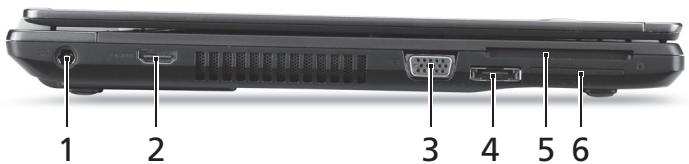

Vasen näkymä

#	Kuvake	Osio	Kuvaus
1		DC-tulojakki	Liittäa AC-sovittimeen.
2	HOMI	HDMI-portti	Tukee korkealaatuisia digitaalisia videoliitäntöjä.
3		Ulkoinen näytöportti (VGA)	Liittäa näytölaitteeseen (esim. ukkoinen näytö, LCD-projektori).
4	eSATA	USB/eSATA -portti	Liitäntä USB- tai eSATA-laitteisiin (vain valituille malleille). Huomautus: Jos liität eSATA-laitteen, sinulla on käytössäsi kolme USB-porttia.
5		SmartCard-aukko	Hyväksyy SmartCard'in.
6		ExpressCard/34 -paikka	Hyväksyy ExpressCard/34 -moduulin. Huomautus: Poista/asenna kortti työntämällä.

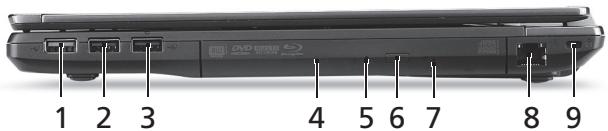

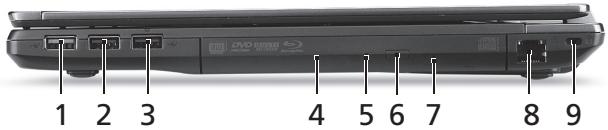

Oikea näkymä

#	Kuvake	Osio	Kuvaus
1	+	USB-portti
2	+	USB-portti	Yhdistää USB -laitteisiin. Musta portti on USB 2.0 -yhteensopiva ja sininen portti on USB 3.0 -yhteensopiva.
3	USB	USB-portti, jossa lataustoiminto virran ollessa sammutettuna
4		Optinen asema	Sisäinen optinen levyasema, hyväksyy CD:t ja DVD:t.
5		Optisen levyn tilan osoitin	Sytty, kun optinen asema on aktivinen.
6		Optisen aseman ulostyöntöpainike	Työntää optisen levykkeen ulos asemasta.
7		Hätäulostyöntöaukko	Työntää ulos optisen aseman kelkan, kun tietokone on sammutetu. Huomaa: Pane paperilitin*hätäpoistoreikään optisen aseman levyn poistamiseksi asemasta, kun tietokone on pois päältä.
8	+	Ethernet (RJ-45) -portti	Liittää Ethernet 10/100/1000 -pohjaiseen verkkoon.
9	+	Kensington-lukon paikka	Liittää Kensington-yhteensopivaan tietokoneen turvalukkoon. Huomaa: Kierrä tietokoneen turvalukon kaapeli kiinteän esineen, kuten põydän tai lukitun laatikon kahvan ympärille. Paina lukko paikalleen ja lukitse se kiertämällä avainta. Saatavana on myös joitakin avaimettomia lukkoja.

Tietoja USB 3.0

Yhteensopiva USB 3.0:n ja vanhempien USB-laitteiden kanssa. Käytä USB 3.0 -laitteita parhaan suorituskyvyn takaamiseksi. - Määritelty USB 3.0 (SuperSpeed USB) -määrityksessä.

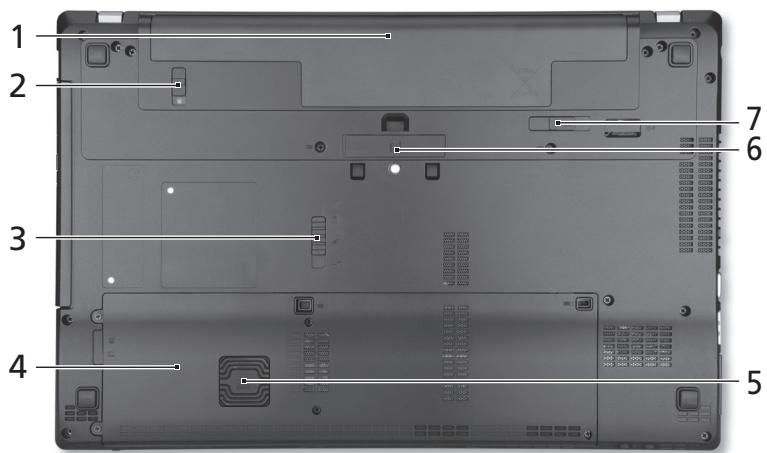

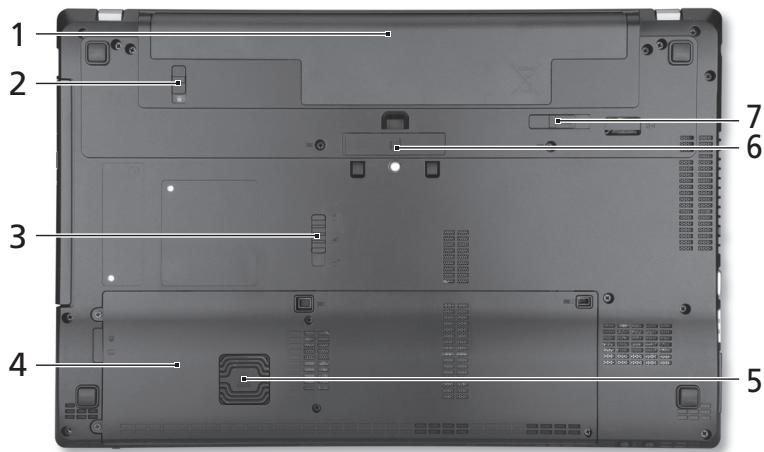

Pohjanäkymä

#	Kuvake	Osio	Kuvaus
1		Akkutila	Sisältaa tietokoneen akkuysikön.
2		Akun lukko	Lukitsee akun paikoilleen.
3		Acer MediaBay vapautussalpa	Vapauttaa Acer MediaBay -moduulin sen poistamista varten.
4		Kovalevtyila	Sisältaa koneen kovalevyn (varmistetu ruuveilla).
		Muistilokero	Sisältaa tietokoneen päämuisti.
5		Acer DASP (Levyn iskunestosuojaus)	Suojaa kovalevyä iskilta ja tärähdyksiltä.
6		Acer ProDock -liitin	Liitantä valinaiselle Acer ProDockille.
7		Akun vapautussalpa	Vapauttaa akun poistamista varten.

Ympäristö

Lämpötila:

Käytössä: 5 °C:sta 35 °C:een. Ei käytössä: -20 °C:sta 65 °C:een.

Kosteus (ei kondensoitunut):

Käytössä: 20 %:sta 80 %:een. Ei käytössä: 20 %:sta 80 %:een.

Hoyt6yK TravelMate

KpaTKoe pyKOBoIDCTBO

Perinctraua yctpoiCTBa

Kun käytät laitetta, suosittelemme rekisteröimään sen heti. Tämä antaa sinulle tiettyjä etuja, kuten:

a

nuaa

Waiuulunueauuunueuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunu

###	###	###
+Fn> + <F3>	###	###
+Fn> + <F4>	Sleep	### Sleep
+Fn> + <F5>	###	###
+Fn> + <F6>	###	###
+Fn> + <F7>	###	###
+Fn> + <F8>	###	###
+Fn> + <F9>	###	###
+Fn> + <F10>	###	###
+Fn> + <F11>	###	###
+Fn> + <F12>	###	###
+Fn> + <F13>	###	###
+Fn> + <F14>	###	###
+Fn> + <F15>	###	###
+Fn> + <F16>	###	###
+Fn> + <F17>	###	###
+Fn> + <F18>	###	###
+Fn> + <F19>	###	###
+Fn> + <F20>	###	###
+Fn> + <F21>	###	###
+Fn> + <F22>	###	###
+Fn> + <F23>	###	###
+Fn> + <F24>	###	###
+Fn> + <F25>	###	###
+Fn> + <F26>	###	###
+Fn> + <F27>	###	###
+Fn> + <F28>	###	###
+Fn> + <F29>	###	###
+Fn> + <F30>	###	###
+Fn> + <F31>	###	###
+Fn> + <F32>	###	###
+Fn> + <F33>	###	###
+Fn> + <F34>	###	###
+Fn> + <F35>	###	###
+Fn> + <F36>	###	###
+Fn> + <F37>	###	###
+Fn> + <F38>	###	###
+Fn> + <F39>	###	###
+Fn> + <F40>	###	###
<Fn> + <End>	###	###

JNJNJIJIJIJIJIJI

#	###	###	###
1		###	###
		###	###
		###	###
		###	###
2		###	###
		###	###
		###	###
3		###	###
		###	###
		###	###
4		###	###
		###	###
		###	###
		###	###

2

#	###	###	###
1		### DC-in	### AC
2	HDMI	### HDMI	### LG TV/TV/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/CD/
3		### (VGA)	### (VGA)
4	/e SATA	USB/ESATA	USB eSATA (### USB eSATA)
			USB eSATA: ### USB eSATA
			USB eSATA: USB eSATA
5		SmartCard	SmartCard
6		ExpressCard/34	ExpressCard/34

2

#	###	###	###
1	###	USB	### USB
2	###	USB	### USB 2.0 USB 3.0
3	USB	USB USB USB	USB 3.0
4	###	### CD DVD
5	###	### CD DVD
6	###	### CD DVD
7	###	### CD DVD
8	###	### Ethernet (RJ-45)	Ethernet 10/100/1000
9	###	Kensington	Kensington Kensington

yauauiu USB 3.0

- 3.0 uazuaJus USB junuun

• Nnnnnaaennnne USB 3.0 (SuperSpeed USB)

2

#	###	###	###
1	###	###	###
2	###	###	###
3	###	Acer MediaBay	###
4	###	###	###
	###	###	###
5	Acer DASP (Disk Anti-Shock Protection)	###	###
6	###	Acer ProDock	###
7	###	###	###

2

H

5C 35C - 20°C 65°C
