TRAVELMATE P653-V - Laptop ACER - Kostenlose Bedienungsanleitung

Marke	Acer
Modell	TravelMate P653-V
Kategorie	Professioneller Laptop
Abmessungen (ca.)	309 x 228 x 27 mm
Gewicht (ca.)	2,1 kg
Stromversorgung	65-W-Netzteil, wiederaufladbarer Lithium-Ionen-Akku
Bildschirm	15,6-Zoll-LCD-Bildschirm
Prozessor	Intel Core (Professionelle Reihe)
Arbeitsspeicher	Bis zu 8 GB DDR3
Speicher	2,5-Zoll-SATA-Festplatte
Konnektivität	Ethernet 10/100/1000, Wi-Fi, Bluetooth (je nach Modell)
Anschlüsse	3x USB (1x USB 3.0), HDMI, VGA, RJ-45, Kopfhörer-/Mikrofonanschluss, Kartenleser
Hauptfunktionen	Integrierte Webcam, Fingerabdruckleser, Touchpad, Stereo-Lautsprecher, DVD±RW-Laufwerk
Sicherheit	Kensington-Schloss, Fingerabdruckleser, Acer ProShield
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine flüssigen oder scheuernden Reinigungsmittel verwenden.
Ersatzteile und Reparierbarkeit	Akku, Netzteil, Festplatte, Arbeitsspeicher, Tastatur, Lüfter. Wenden Sie sich für den Austausch an einen autorisierten Techniker.
Betriebsumgebung	Temperatur: 5°C bis 35°C (in Betrieb), -20°C bis 65°C (ausgeschaltet). Luftfeuchtigkeit: 20% bis 80% (nicht kondensierend).

Häufig gestellte Fragen - TRAVELMATE P653-V ACER

Wie verwende ich die Sondertasten (Fn) ?

Um eine Sonderfunktion zu aktivieren, halten Sie die Fn-Taste gedrückt und drücken Sie die entsprechende Taste (z. B. Fn+F6 zum Ausschalten des Bildschirms).

Wie schalte ich das Touchpad ein oder aus?

Drücken Sie die Tastenkombination Fn+F7, um das Touchpad zu aktivieren oder zu deaktivieren. Eine Anzeige am Touchpad kann leuchten, wenn es deaktiviert ist.

Wie schließe ich einen externen Monitor an?

Schließen Sie den Monitor an den VGA- oder HDMI-Anschluss an. Verwenden Sie die Taste Fn+F5, um zwischen internem Bildschirm, externem Bildschirm oder beiden im erweiterten oder duplizierten Modus umzuschalten.

Wie werfe ich das optische Laufwerk aus?

Drücken Sie die Auswurftaste am Laufwerk. Wenn der Computer ausgeschaltet ist, stecken Sie eine aufgebogene Büroklammer in das Notauswurfloch, um das Fach zu öffnen.

Wie stelle ich die Bildschirmhelligkeit ein?

Verwenden Sie die Tastenkombination Fn+F9, um die Helligkeit zu erhöhen, und Fn+F10, um sie zu verringern.

Wie führe ich eine Datensicherung durch?

Verwenden Sie die Acer-Sicherungstaste (oft mit einem Disc-Symbol gekennzeichnet), um Acer Backup Management zu starten, das die Sicherung in drei Schritten führt.

Wie verwende ich den Fingerabdruckleser?

Registrieren Sie Ihre Fingerabdrücke über Acer ProShield Security Suite. Zum Anmelden streichen Sie dann mit Ihrem registrierten Finger über den Leser. Er kann auch zur Dateiverifikation oder zum Öffnen von Sitzungen verwendet werden.

Wie setze ich den Computer auf die Werkseinstellungen zurück?

Rufen Sie die Wiederherstellungseinstellungen über Start > Einstellungen > Update und Sicherheit > Wiederherstellung auf. Wählen Sie 'Diesen PC zurücksetzen' und folgen Sie den Anweisungen. Sichern Sie Ihre Daten.

Wie wechsle ich den Akku?

Schalten Sie den Computer aus und trennen Sie das Netzteil. Drehen Sie das Gerät um, schieben Sie die Akkuverriegelung und drücken Sie dann den Entriegelungsriegel, um den Akku zu entnehmen. Setzen Sie den neuen Akku ein, bis er einrastet.

Wie reinige ich den Bildschirm, ohne ihn zu beschädigen?

Verwenden Sie ein leicht feuchtes Mikrofasertuch (klares Wasser). Verwenden Sie niemals Chemikalien, Alkohol oder Papiertücher. Wischen Sie vorsichtig, ohne zu drücken.

BEDIENUNGSANLEITUNG TRAVELMATE P653-V ACER

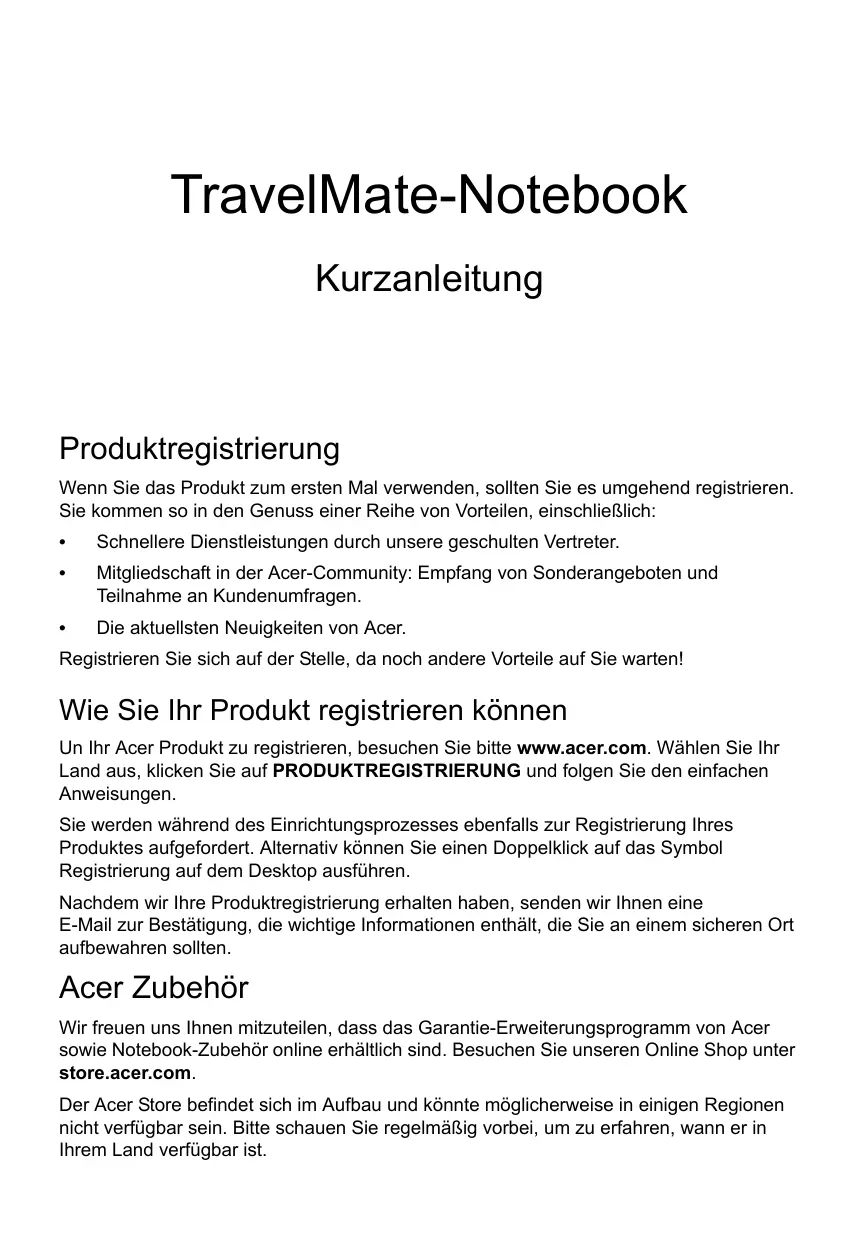

Produktregistrierung

Wenn Sie das Produkt zum ersten Mal verwenden, sollten Sie es umgehend registrieren. Sie kommen so in den Genuss einer Reihe von Vorteilen, einschließlich:

Schnellere Dienstleistungen durch unsere geschulten Vertreter. Mitgliedschaft in der Acer-Community: Empfang von Sonderangeboten und Teilnahme an Kundenumfragen. Die aktuellsten Neuigkeiten von Acer.

Registrieren Sie sich auf der Stelle, da noch andere Vorteile auf Sie warten!

Wie Sie Ihr Produkt registrieren können

Um Ihr Acer Produkt zu registrieren, besuchen Sie bitte www.acer.com. Wählen Sie Ihr Land aus, klicken Sie auf PRODUKTREGISTRIERUNG und folgen Sie den einfachen Anweisungen.

Sie werden während des Einrichtungsprozesses ebenfalls zur Registrierung Ihres Produktes aufgefordert. Alternativ können Sie einen Doppelklick auf das Symbol Registrierung auf dem Desktop ausführen.

Nachdem wir Ihre Produktregistrierung erhalten haben, senden wir Ihnen eine E-Mail zur Bestätigung, die wichtige Informationen enthält, die Sie an einem sicheren Ort aufbewahren sollten.

Acer Zubehör

Wir freuen uns, Ihnen mitzuteilen, dass das Garantie-Erweiterungsprogramm von Acer sowie Notebook-Zubehör online erhältlich sind. Besuchen Sie unseren Online Shop unter store.acer.com.

Der Acer Store befindet sich im Aufbau und könnte möglicherweise in einigen Regionen nicht verfügbar sein. Bitte schauen Sie regelmäßig vorbei, um zu erfahren, wann er in Ihrem Land verfügbar ist.

Modellnummer:

Seriennummer:

Kaufdatum:

Kaufort:

Das Wichtigste zuerst

Wir möchten uns bei Ihnen dafür bedanken, dass Sie sich für ein Acer-Notebook als Ihren mobilen Computerbedarf entschieden haben.

Hilfen

Als Hilfe für Sie beim Benutzen Ihres Acer-Notebooks haben wir einen Satz von Richtlinien aufgestellt:

Zuallererst hilft Ihnen das Übersichtsblatt, den Computer das erste Mal in Betrieb zu nehmen.

Die Kurzanleitung stellt Ihnen die grundlegenden Features und Funktionen Ihres Computers vor.

Für weitere Informationen dazu, wie Ihnen Ihr Computer helfen kann, noch produktiver zu arbeiten, lesen Sie bitte das Benutzerhandbuch. Das Benutzerhandbuch enthält nützliche Informationen über Ihren neuen Computer. Es werden Themen wie z. B. die Verwendung von Tastatur und Audio usw. behandelt.

Dieses Benutzerhandbuch enthält detaillierte Informationen zu Themen wie z. B. Systemprogramme, Datenwiederherstellung, Erweiterungsoptionen und Problembehebung. Darüber hinaus enthält es Informationen zur Garantie und allgemeine Bestimmungen und Sicherheitshinweise zu Ihrem Notebook.

Gehen Sie folgendermaßen vor, um auf die Bedienungsanleitung zuzugreifen:

1. Geben Sie unter Start „Benutzer“ ein. 2. Klicken Sie auf Acer Benutzerhandbuch.

Ihre Acer-Notebook-Tour

Nachdem Sie den Computer wie im Übersichtsblatt gezeigt aufgestellt haben, finden Sie im Folgenden eine Übersicht über Ihr neues Acer-Notebook.

Ansicht von oben

#	Symbol	Element	Beschreibung
1		Integrierte Webcam	Web-Kamera für Videokommunikation. Ein Licht darüber kein an, dass die Webcam aktiv ist.
2		Bildschirm	Wird auch als LCD (Liquid-Crystal-Display) bezeichnet. Zeigt die Ausgabe des Computers an (Konfiguration kann sich von Modell zu Modell untersuchen).
3		Tastatur	Dient der Eingabe von Daten in den Computer.
4	A	Caps Lock	Leuchtet auf, wenn die Caps Lock-Funktion aktiviert ist.
5		Touchpad	Berührungssensible Zeigegerät, das die gleichen Funktionen besitzt wie eine Computer-Maus.
6		Fingerabdruckleser	Fingerabdruckleser für Acer ProShield Security Suite.
7		Anklicktasten (links und rechts)	Die linken und rechten Tasten funktionieren wie die linken und rechten Tasten einer Maus.
8	1	Num Lock	Leuchtet auf, wenn die Num Lock-Funktion aktiviert ist.
9	P	P-Taste	Programmierbare Taste (Konfiguration kann sich von Modell zu Modell untersuchen).
	×	Acer-E-Mail-Taste	Hiermit öffnen Sie ihre Standard-E-Mail-Application.
	®	Sicherungsschluss	Hiermit starten Sie den Acer Backup Management für die dreistufige Datensicherung.
	©	Mikrofon aus	Hiermit deaktivieren Sie das Mikrofon.
	◎	Ein/Aus-Taste/-Anzeige	Schaltet den Computer ein und aus. Zeigt den Ein/Aus-Status des Computers an.
10		Mikrofone	Zwei interne Mikrofone für die Stereo-Tonaufnahme.

Direkttasten

Der Computer besitzt Direkttasten oder Tastenkombinationen für den Zugriff auf Computersteuerungen wie z. B. Bildschirmhelligkeit und Ausgangslautstärke.

Zum Aktivieren von Direkttasten müssen Sie zuerst die --Taste drücken und halten und dann die andere Taste der Direkttastenkombination drücken.

Direkttaste	Symbol	Funktion	Beschreibung
+Fn> + <F3>	(1)	Kommunikation	Aktiviert/Deaktiviert die Kommunikationsgeräte des Computers.
+Fn> + <F4>	Z2	Energiespar-modus	Schaltet den Computer in den Energiesparmodus.
+Fn> + <F5>	□□	Display-Schalter	Wechselt die Anzeigeausgabe zwischen Anzeigebildschirm, externem Monitor (falls angeschlossen) und gleichzeitig beiden Anzeigen.
+Fn> + <F6>	□■	Bildschirm leer	Schaltet die Hintergrundbeleuchtung des Bildschirms aus, um Energie zu sparen. Drücken Sie zum Einschalten eine beliebige Taste.
+Fn> + <F7>	○▲	Touchpad-Schalter	Schaltet das interne Touchpad ein oder aus.
+Fn> + <F8>	□▼	Laufsprecher-schalter	Schaltet die Laufsprecher ein und aus.
+Fn> + <▷>	●	Heller	Erhöht die Bildschirmhelligkeit.
+Fn> + <◁>	●	Dunkler	Verringert die Bildschirmhelligkeit.
+Fn> + <△>	●	Lauter	Erhöht die Lautstärke.
+Fn> + <▽>	●	Leiser	Verringert die Lautstärke.
+Fn> + <Pos1>	/II	Wiedergabe/Pause	Geben Sie hiermit die ausgewählte Mediendatei wieder und halten Sie die Wiedergabe an.
<Fn> + <Pg Up>	■	Stopp	Beenden Sie hiermit die Wiedergabe der ausgewählten Mediendatei.
<Fn> + <Pg Dn>	▲▲	Zurück	Hiermit gelangen Sie zur vorherigen Mediendatei zurück.
<Fn> + <Ende>	▲▲|	Weiter	Hiermit springen Sie zur{nachsten Mediendatei.

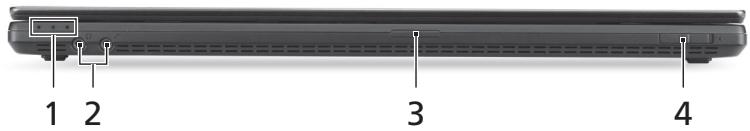

Geschlossene Vorderseite

#	Symbol	Element	Beschreibung
1		Energieanzeige	Zeigt den Ein/Aus-Status des Computers an.
		Akku-Anzeige	Zeigt den Akkustatus des Computers an.1. Aufladung: Die Leuchte entscheidt gelt, wenn der Akku aufgeladen wird.2. Voll aufgeladen: Die Leuchte entscheidt blau, wenn Netzstrom verwendent wird.
		Festplatten-Anzeige	Leuchtet auf, wenn die Festplatte aktiv ist.
2		Mikrofonbuchse	Eignet sich für Eingaben aus externen Mikrofonen.
		Kopfhörer-/Lautsprecher-Buchse	Zum Anschluss von Audiogeräten (z. B. Lautsprechem, Kopfhörern).
3		Mehrere-in-1-Kartenleser	Eignet sich für Secure Digital (SD), MultiMediaCard (MMC), Memory Stick PRO (MS PRO) und xD-Picture Card (xD).Hinweis: Drücken Sie hier, um die Karte zu entfernen/einzusetzen. Es kann nicht mehr als eine Karte gleichzeitig verwendent werden.
4	(())	Schalter/Anzeige für Kommunikation	Aktiviert/Deaktiviert die Kommunikationsgeräte des Computers; zeigt den Status der Drahtlosverbindung des Computers an.

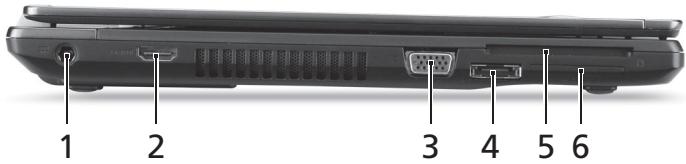

Linke Seite

#	Symbol	Element	Beschreibung
1		DC-Eingangsbuchse	Hier schreiben Sie das Netzteil an.
2	HDMI	HDMI-Anschluss	Unterstützt digitale High-Definition-Video-Verbindungen.
3		Anschluss für externe Anzeige (VGA)	Dient dem Anschluss eines Anzeigergebnätes (z. B. einem externen Monitor oder LCD-Projektor).
4	-eSATA	USB/eSATA-Anschluss	Schreiben Sie hier USB- oder eSATA-Geräte an (Nur für bestimmte Modelle). Hinweis: Wenn Sie ein eSATA-Gerät anschreiben, stehen Ohnen drei USB-Schnittstellen zur Verfügung.
5		SmartCard-Steckplatz	Eignet sich für eine SmartCard.
6		ExpressCard/34-Steckplatz	Eignet sich für ein ExpressCard/34 Modul. Hinweis: Drücken Sie hier, um die Karte zu entfernen/einzusetzen.

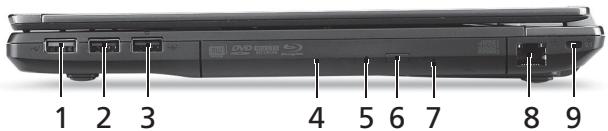

Rechte Seite

#	Symbol	Element	Beschreibung
1	+	USB-Anschluss
2	+	USB-Anschluss	Dient dem Anschluss von USB-Geräten. Wenn ein Anschluss schwarz ist, ist er mit USB 2.0 kompatibel; wenn er blau ist, ist er auch mit USB 3.0 kompatibel.
3	USB	USB-Anschluss mit Ladung bei ausgeschaltetem Gerät
4		Optisches Laufwerk	Internes optisches Laufwerk; eignet sich für CDs oder DVDs.
5		Optische Disk Anzeige	Leuchtet auf, wenn optisches Laufwerk aktiv ist.
6		Auswurfaste für optisches Laufwerk	Fährt das optische Laufwerk hereaus.
7		Mechanisches Auswurfloch	Schiebt den Träger des optischen Laufwerks aus, wenn der Computer ausgeschaltet ist. Hinweis: Stecken Sie eine Böroklammer in das Auswurfloch, um den Träger des optischen Laufwerkes herauszufahren, wenn der Computer nicht eingeschaltet ist.
8	+	Ethernet (RJ-45)-Anschluss	Hier schreiben Sie ein auf Ethernet 10/100/1000-basiertes Netzwerk an.
9	K	Steckplatz für Kensington-Schloss	Hier können Sie ein Kensington-kompatibles Sicherheitsschloss für den Computer anbringen. Hinweis: Binden Sie ein Diebstahlsicherungskabel an ein unbewegliches Objekt wie einen Tisch oder einen Griff einer abgeschlossenen Schublade. Stecken Sie das Schloss in den Anschluss für die Diebstahlsicherung, und schreiben Sie diese ab. Es gibt auch Modelle ohne Schlüssel.

Informationen zu USB 3.0

• Kompatibel mit USB 3.0 und früheren USB-Geräten.
• Für eine optimale Leistung sollten zertifizierte USB 3.0 Geräte verwendet werden.
• Definiert nach der USB 3.0 (SuperSpeed USB) Spezifikation.

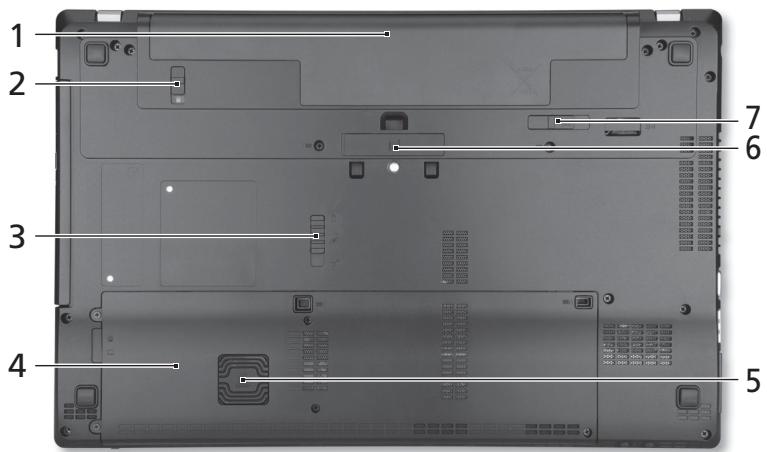

Unterseite

#	Symbol	Element	Beschreibung
1		Akkufach	Enthält den Akku des Computers.
2		Akkuverschluss	Sichert den Akku an seiner Position.
3		Verrriegelung für Acer MediaBay	Gibt das Acer MediaBay Modul frei.
4		Festplattenfach	Enthält die Computer-Festplatte (durch Schrauben gesichert).
		Speicherfach	Enthält den Hauptspeicher des Computers.
5		Acer DASP (Disk Anti-Shock Protection)	Schützt die Festplatte vor Stößen und Erschütterungen.
6		Acer ProDock Anschluss	Anschluss an das optionale Acer ProDock.
7		Verriegelung des Akkus	Entsperrt den Akku für die Herausnahme.

Umgebung

• Temperatur:
• Betrieb: 5°C bis 35°C
• Nichtbetrieb: -20°C bis 65°C
• Luftfeuchtigkeit (nicht kondensierend):
• Betrieb: 20% bis 80%
• Nichtbetrieb: 20% bis 80%
