Tipo di prodotto	Dock USB-C triplo schermo
Marca	ASUS
Modello	DC301
Dimensioni (L x l x A)	160 x 80 x 32 mm
Peso (dock)	514 ± 5 g
Peso (supporto)	95 ± 5 g
Peso (adattatore)	330 ± 5 g
Lunghezza cavo USB-C	1000 mm
Alimentazione	Adattatore CA 150 W (20 V/7,5 A), ingresso 100-240 V~
Porta uplink	1x USB 3.2 Gen 2 Type-C (10 Gb/s) con alimentazione fino a 90 W
Porte anteriori	Jack audio 3,5 mm, USB 3.2 Gen 2 Type-A (10 Gb/s, 5V/2,4A), USB 3.2 Gen 2 Type-C (10 Gb/s, 5V/1,5A), lettore di schede SD (SD4.0 UHS-II), pulsante di accensione e LED
Porte posteriori	2x USB 3.2 Gen 1 Type-A (5 Gb/s), RJ-45 (10/100/1000 Mb/s), 2x DisplayPort 1.4, HDMI 2.0, connettore di alimentazione, blocco Kensington
Risoluzione massima del display	Fino a 4K @ 60 Hz in modalità singolo o doppio schermo, 4K @ 30 Hz in triplo schermo (con DSC: 4K @ 60 Hz in doppio)
Sistemi operativi compatibili	Windows 10 o successive, macOS
Temperatura operativa	0°C a 35°C
Temperatura di stoccaggio	-30°C a 70°C
Sicurezza	Blocco Kensington integrato
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare prodotti abrasivi.
Contenuto della confezione	Dock, adattatore CA 150W, cavo USB-C, piedistallo, cavo di alimentazione, manuale d'uso, scheda di garanzia
Garanzia	Consultare la scheda di garanzia fornita

Domande frequenti - DC301 ASUS

Quali laptop sono compatibili con il dock ASUS DC301?

Il dock è compatibile con laptop Windows (inclusi ASUS e altre marche) e Mac dotati di porta USB-C che supportano la visualizzazione in modalità alternativa e la funzionalità completa (carica, dati, video). Consulta la lista di compatibilità sul sito ASUS.

Come configurare un triplo schermo con la DC301?

Collega il dock al computer tramite il cavo USB-C in dotazione, quindi collega fino a tre monitor alle porte DisplayPort e HDMI. Assicurati che il computer supporti il Multi-Stream Transport (MST). Per prestazioni ottimali, collega i monitor dalla risoluzione più bassa a quella più alta.

Qual è la potenza di carica massima fornita al laptop?

Il dock può erogare fino a 90 W di potenza di carica tramite la porta USB-C uplink, consentendo di ricaricare rapidamente la maggior parte dei laptop compatibili.

Posso usare il dock senza collegare l'adattatore CA?

L'adattatore CA è necessario per alimentare il dock e fornire carica al computer. Senza l'adattatore, il dock potrebbe non funzionare correttamente, specialmente con più periferiche collegate.

Come aggiornare il firmware del dock?

Vai sul sito ASUS (www.asus.com), cerca "Dock USB-C triplo schermo ASUS", quindi nella sezione Supporto > Driver e manuali, scarica e installa l'ultimo firmware.

Il dock supporta l'uscita audio tramite jack per cuffie da 3,5 mm?

Sì, il dock è dotato di un jack audio combinato da 3,5 mm sulla parte anteriore, che supporta l'uscita audio e l'ingresso microfono. Collega le cuffie o gli altoparlanti per ascoltare l'audio del computer.

Cosa significa il LED sul pulsante di accensione?

Il LED indica lo stato del dock: bianco fisso quando il computer è acceso e il segnale video è attivo; arancione fisso quando il dock è collegato ma il computer è disconnesso o in standby. Consulta il manuale per maggiori dettagli.

Posso collegare periferiche USB aggiuntive al dock?

Sì, il dock è dotato di diverse porte USB: due USB 3.2 Gen 2 (Type-A e Type-C) sulla parte anteriore e due USB 3.2 Gen 1 Type-A sulla parte posteriore. Puoi collegare chiavette USB, mouse, tastiere, ecc.

Il dock è compatibile con i Chromebook?

Secondo il manuale, il dock potrebbe non supportare tutte le funzionalità su Chromebook, in particolare l'emulazione del pulsante di accensione, la trasmissione dell'indirizzo MAC e il wake-on-LAN. Verifica la compatibilità sul sito ASUS.

Come posso pulire e mantenere il dock?

Scollega il dock dall'alimentazione e dal computer, quindi puliscilo con un panno morbido e asciutto. Non utilizzare prodotti chimici o abrasivi. Evita di far penetrare umidità nelle porte.

MANUALE UTENTE DC301 ASUS

Contenuto della confezione

A

A. ASUS Triple Display USB-C Dock Duo
B. Adattatore 150W
C. Cavo USB ad C
D. Supporto per docking station
E. Cavo di alimentazione
F. Manuale utente
G. Certificato di garanzia

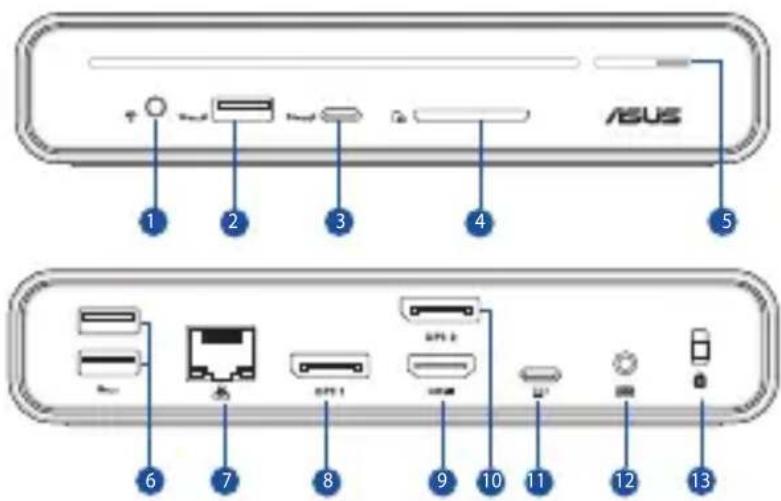

Panoramica del prodotto

Italiano

1. 3.5mm Jack combo audio
2. Porta USB 3.2 Gen 2 di tipo A (10Gbps / 5.0V=2.4A)
3. Porta USB 3.2 Gen 2 di tipo C ^® (10Gbps / 5.0V=1.5A)
4. Lettore di schede SD
5. Pulsante di accensione/spegnimento & Indicatore LED
6. Porta USB 3.2 Gen 1 di tipo A (5Gbps)
7. Porta LAN (RJ-45) (10/100/1000 Mbps)
8. Porta DisplayPort 1.4 (DisplayPort 1)
9. Porta HDMI ^TM 2.0
10. Porta DisplayPort 1.4 (DisplayPort 2)
11. Porta a monte USB 3.2 Gen 2 di Tipo C® (20V=4.5A)
12. Connettore di alimentazione (DCIN)
13. Serratura di Kensington®

Indicatore LED

Funzionalità	ASUSExpertbook	AltriNotebookWindows(ASUS e Non ASUS)	Chromebook
Supporto al trasporto multi-stream (MST) per la modalità Desktop Estesi	Sì
Massima potenza erogata al sistema collegato	90 watt
Emulazione del pulsante di accensione del dock e del pulsante di accensione del sistema	Sì No*

Funzionalità		ASUS Expertbook	Altri Notebook Windows (ASUS e Non ASUS)	Chromebook
Dock collegato all'alimentazione	Notebook scollegato dal dock	Arancione fisso	Arancione fisso
	Notebook in spegnimento (S5)		Bianco fisso (segnale del display acceso)
	Notebook in ibernazione (S4)		Arancione fisso (segnale del display spento)
	Notebook in sospensione / standby moderno (S3)
	Notebook acceso	Bianco fisso
Dock scollegato dall'alimentazione	Notebook scollegato dal dock	Spento
	Notebook in spegnimento (S5)
	Notebook in ibernazione (S4)
	Notebook in sospensione / standby moderno (S3)
	Notebook acceso
Audio attraverso il jack per cuffie da 3,5 mm		Sì
Ambiente di esecuzione pre-avvio Sì No
Passaggio dell'indirizzo MAC Sì No
Riattivazione LAN Sì No
Aggiornamento del firmware del dock dal sito web		Sì No

* Comportamento: L'accensione/spegnimento del dock alterna i segnali di alimentazione/estensione dei monitor.

Specifiche

ASUS Triple Display USB-C Dock

Italiano

Dimensioni	160 (L) x 80 (P) x 32 (A) mm
Lunghezza cavo	1000 mm
Peso	Prodotto principale 514 ± 5g; Supporto per docking station: 95±5gAdattatore senza cavo di alimentazione 330±5g
Porta upstream	1 x Cavo USB 3.2 Gen 2 (10 Gbps) Type-C® con Power Delivery fino a 90W (5.0V/ 9.0V/ 15.0V--- 3.0A, fino a 20.0V---4.5A 90.0W)
Porte downstream	Anteriore1. 3.5mm Jack combo audio2. Porta USB 3.2 Gen 2 di tipo A (10Gbps/5.0V--- 2.4A)3. Porta USB 3.2 Gen 2 di tipo C® (10Gbps/5.0V--- 1.5A)4. Lettore di smart card, SD4.0, UHS-II5. Pulsante di accensione/spegnimento & Indicatore LED	Indietro6. Porta USB 3.2 Gen 1 di tipo A (5Gbps)7. Porta RJ-45 (10/100/1000 Mbps)8. Porta DisplayPort 1.4 (3840 × 2160@60P)9. Porta HDMITM 2.0 (3840 × 2160@60P)10. Porta DisplayPort 1.4 (3840 × 2160@60P)11. Connettore di alimentazione (DCIN) (20.0V--- 7.5A, 150.0W)12. Serratura di Kensington®
Temperatura operativa	0 °C ~ 35 °C
Temperatura di non utilizzo	-30 °C ~ 70 °C
Sistema operativo supportato	Windows® OS (Windows® 10 o versioni successive)/MacOS
Risoluzione del display	Display singolo: fino a 4K@60Hz / Doppio display: fino a 4K@60HzTriplo display: fino a 4K@30Hz* Si consiglia di collegare lo schermo da quello a bassa risoluzione.** Poiché alcuni modelli MAC non supportano la funzione MST, per ulteriori dettagli, consultare il produttore.*** Quando lo standard DSC (Display Stream Compression) del dispositivo e del monitor supporta un rapporto di compressione di 3:1, il dock supporta una risoluzione fino a 4K a 60 Hz in modalità doppio display (DisplayPort 1 + HDMI™ 2.0 o DisplayPort 1 + DisplayPort 2) e supporta fino a 4K a 30 Hz in modalità a triplo display.**** Entrambe le modalità supportano la funzione MST e sono retrocompatibili.

Adattatore

Dimensioni	138 (L) x 68,5 (P) x 23,5 (A) mm	Corrente di ingresso	2,5A
Tensione di ingresso	100-240Vac	Frequenza di ingresso	50-60Hz
Tensione di uscita nominale	20,0V	Corrente di uscita nominale	7.5A massima. (150.0W)

Utilizzo del ASUS Triple Display USB-C Dock Duo

Per utilizzare la ASUS Triple Display USB-C Dock Duo:

A. Collegare il cavo di alimentazione CA all'adattatore CA/CC.
B. Collegare l'adattatore di alimentazione CA a una fonte di alimentazione da 100 V\~240 V.
C. Collegare la spina di alimentazione CC alla porta di alimentazione (DCIN) della dock USB-C a triplo display ASUS.
D. Collegare il cavo USB Type-C ^® al notebook.

NOTE:

• Prima di utilizzare il supporto per docking station per la prima volta, visitare il sito www.asus.com, cercare ASUS Triple Display USB-C Dock Duo e scaricare il firmware più recente in Supporto > Driver e utility delle informazioni sul prodotto.
• Per ottenere le prestazioni migliori assicuratevi che la porta USB Type-C® sul dispositivo (notebook/tablet/telefono cellulare) offra funzionalità completa (Ricarica/Trasferimento dati/Uscita video).
  • Assicurarsi che la porta USB Type-C ^® del notebook supporti la visualizzazione Alt Mode.
• Utilizzare esclusivamente l'adattatore di alimentazione integrato per caricare le batterie e alimentare il notebook.
• Visitare il sito Web ASUS per l'elenco di compatibilità del prodotto.

Posizionamento di ASUS Triple Display USB-C Dock Duo

Italiano
