DC301 - Não classificado ASUS - Manual de utilização gratuito

Tipo de produto	Estação de acoplamento USB-C com três monitores
Marca	ASUS
Modelo	DC301
Dimensões (C x L x A)	160 x 80 x 32 mm
Peso (estação de acoplamento)	514 ± 5 g
Peso (suporte)	95 ± 5 g
Peso (adaptador)	330 ± 5 g
Comprimento do cabo USB-C	1000 mm
Alimentação	Adaptador de alimentação 150 W (20 V/7,5 A), entrada 100-240 V~
Porta upstream	1 x USB 3.2 Gen 2 Type-C (10 Gb/s) com alimentação até 90 W
Portas frontais	Tomada de áudio 3,5 mm, USB 3.2 Gen 2 Type-A (10 Gb/s, 5V/2,4A), USB 3.2 Gen 2 Type-C (10 Gb/s, 5V/1,5A), leitor de cartão SD (SD4.0 UHS-II), botão de alimentação e indicador LED
Portas traseiras	2 x USB 3.2 Gen 1 Type-A (5 Gb/s), RJ-45 (10/100/1000 Mb/s), 2 x DisplayPort 1.4, HDMI 2.0, tomada de alimentação, fecho Kensington
Resolução máxima de exibição	Até 4K @ 60 Hz em exibição única ou dupla, 4K @ 30 Hz em exibição tripla (com DSC: 4K @ 60 Hz em dupla)
Sistemas operacionais compatíveis	Windows 10 ou superior, macOS
Temperatura de operação	0°C a 35°C
Temperatura de armazenamento	-30°C a 70°C
Segurança	Fecho Kensington integrado
Manutenção e limpeza	Limpar com um pano seco e macio. Não utilizar produtos abrasivos.
Conteúdo da embalagem	Estação de acoplamento, adaptador de alimentação 150 W, cabo USB-C, suporte, cabo de alimentação, manual de utilização, cartão de garantia
Garantia	Consulte o cartão de garantia fornecido

Perguntas frequentes - DC301 ASUS

Quais laptops são compatíveis com a estação de acoplamento ASUS DC301?

A estação é compatível com laptops Windows (incluindo ASUS e outras marcas) e Mac equipados com uma porta USB-C que suporta exibição em modo alternativo e funcionalidade completa (carregamento, dados, vídeo). Consulte a lista de compatibilidade no site da ASUS.

Como configurar uma exibição tripla com a DC301?

Conecte a estação ao seu computador através do cabo USB-C fornecido e, em seguida, conecte até três monitores às portas DisplayPort e HDMI. Certifique-se de que seu computador suporta transporte multi-fluxo (MST). Para obter o melhor desempenho, conecte os monitores da resolução mais baixa para a mais alta.

Qual é a potência máxima de carregamento fornecida ao laptop?

A estação pode fornecer até 90 W de potência de carregamento através da porta USB-C upstream, permitindo carregar rapidamente a maioria dos laptops compatíveis.

Posso usar a estação de acoplamento sem conectar o adaptador de alimentação?

O adaptador de alimentação é necessário para alimentar a estação e fornecer carga ao computador. Sem o adaptador, a estação pode não funcionar corretamente, especialmente se vários dispositivos estiverem conectados.

Como atualizar o firmware da estação de acoplamento?

Acesse o site da ASUS (www.asus.com), pesquise por "Estação de acoplamento USB-C com três monitores ASUS", depois na seção Suporte > Drivers e manuais, baixe e instale o firmware mais recente.

A estação de acoplamento suporta saída de áudio através da tomada de fone de ouvido de 3,5 mm?

Sim, a estação possui uma tomada de áudio combinada de 3,5 mm na parte frontal, que suporta saída de áudio e entrada de microfone. Conecte seu fone de ouvido ou alto-falante para ouvir o som do seu computador.

O que significa o indicador LED no botão de alimentação?

O indicador LED indica o estado da estação: branco fixo quando o computador está ligado e o sinal de exibição está ativado; laranja fixo quando a estação está conectada, mas o computador está desconectado ou em espera. Consulte o manual para mais detalhes.

Posso conectar dispositivos USB adicionais à estação?

Sim, a estação está equipada com várias portas USB: duas USB 3.2 Gen 2 (Type-A e Type-C) na frente e duas USB 3.2 Gen 1 Type-A atrás. Você pode conectar pendrives, mouses, teclados, etc.

A estação de acoplamento é compatível com Chromebooks?

De acordo com o manual, a estação pode não suportar todas as funcionalidades no Chromebook, incluindo a emulação do botão de alimentação, transmissão de endereço MAC e wake-on-LAN. Verifique a compatibilidade no site da ASUS.

Como posso limpar e manter a estação de acoplamento?

Desconecte a estação da alimentação e do computador, depois limpe-a com um pano macio e seco. Não utilize produtos químicos ou abrasivos. Evite que a umidade entre nas portas.

MANUAL DE UTILIZADOR DC301 ASUS

Conteúdo da embalagem

A

A. ASUS Triple Display USB-C Dock Duo
B. Adaptador 150W
C. Cabo USB C
D. Suporte de ancoragem
E. Cabo de alimentação
F. Manual do Utilizador
G. Cartão de Garantia

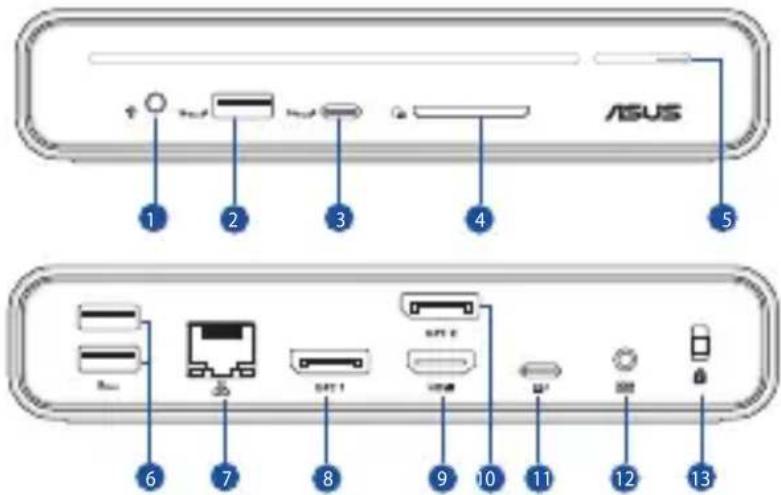

Descrição geral do produto

Portugues

1. 3,5mm tomada de áudio combinada
2. Porta USB 3.2 Gen 2 Type-A (10Gbps/5.0V == 2.4A)
3. Porta USB 3.2 Gen 2 Type-C ^ (10Gbps/5.0V=1.5A)
4. Leitor de cartões SD
5. Tecla Power & Indicador LED
6. Portas USB 3.2 Gen 1 Type-A (5Gbps)
7. Porta RJ-45 (10/100/1000 Mbps)
8. Porta DisplayPort 1.4 (DisplayPort 1)
9. Porta HDMI™ 2.0
10. Porta DisplayPort 1.4 (DisplayPort 2)
11. Porta USB 3.2 Gen 2 Type-C® a montante (20V=4.5A)
12. Tomada de alimentação (DCIN)
13. Bloqueio de Kensington®

Indicador LED

Functionalidades	ASUSExpertbook	Outros computador portáteis Windows (ASUS e não ASUS)	Chromebook
Suporte MST (Multi-stream transport) para modo de ambientes de trabalho expandidos	Sim
Potência máxima fornecida ao sistema ligado	90 watts
Emulação do botão de energia do sistema com o botão de energia da base de ancoragem	Sim Não*

Functionalidades		ASUS Expertbook	Outros computador portáteis Windows (ASUS e não ASUS)	Chromebook
Base de ancoragem ligada à corrente elétrica	Computador portátil desligado da base de ancoragem	Laranja estático	Laranja estático
	Computador portátil em modo desligado (S5)		Branco estático (sinal do monitor ligado)Laranja estático (sinal do monitor desligado)
	Computador portátil em modo de hibernação (S4)
	Computador portátil em modo de suspensão/espera moderno (S3)
	Computador portátil ligado	Branco estático
Base de ancoragem desligada da corrente elétrica	Computador portátil desligado da base de ancoragem	Desativado
	Computador portátil em modo desligado (S5)
	Computador portátil em modo de hibernação (S4)
	Computador portátil em modo de suspensão/espera moderno (S3)
	Computador portátil ligado
Áudio através da tomada de auscultadores de 3,5 mm		Sim
Preboot eXecution Environment		Sim Não
Passagem de endereço MAC Sim Não		Sim Não
Wake on LAN Sim Não
Atualização do firmware da base de ancoragem a partir do website		Sim Não

Portugues
* Comportamento: Ao ligar/desligar a base, alterna os sinais de energia/extensão dos monitores.

Especificações

ASUS Triple Display USB-C Dock

Portugues

Dimensões	160 (L) x 80 (W) x 32 (H) mm
Comprimento do cabo	1000 mm
Peso	Produto principal: 514 ± 5g; Suporte de ancoragem: 95 ± 5gAdaptador sem cabo de alimentação: 330 ± 5g
Porta de entrada	1 x Cabo USB 3.2 Gen 2 (10Gbps) Type-C® com Power Delivery até 90W (5.0V/ 9.0V/ 15.0V == 3.0A, até 20.0V==4.5A 90.0W)
Downstream ports	Frontal1. 3,5mm tomada de áudio combinada2. Porta USB 3.2 Gen 2 Type-A (10Gbps/5.0V== 2.4A)3. Porta USB 3.2 Gen 2 Type-C® (10Gbps/5.0V== 1.5A)4. Leitor de cartões inteligentes SD4.0, UHS-II5. Tecla Power & Indicador LED	Voltar6. Portas USB 3.2 Gen 1 Type-A (5Gbps)7. Porta RJ-45 (10/100/1000 Mbps)8. Porta DisplayPort 1.4 (3840 × 2160@60P)9. Porta HDMITM 2.0 (3840 × 2160@60P)10. Porta DisplayPort 1.4 (3840 × 2160@60P)11. Tomada de alimentação (DCIN) (20.0V == 7.5A, 150.0W)12. Bloqueio de Kensington®
Temperatura em funcionamento	0 °C ~ 35 °C
Temperatura de armazena-mento	-30 °C ~ 70 °C
Sistema operacional suportado	Windows® OS (Windows® 10 ou superior)/MacOS
Resolução do ecrã	Um monitor: até 4K@60Hz / Dois monitores: até 4K@60HzTrês monitores: até 4K@30Hz* Recomenda-se que ligue os monitores a partir daquele com baixa resolução.** Visto que alguns modelos MAC não suportam a função MST, contacte o fabricante para obter mais informações.*** Quando a norma DSC (Display Stream Compression) do seu dispositivo e monitor suporta uma taxa de compressão de 3:1, a base suporta uma resolução até 4K a 60Hz no modo de dois monitores (DisplayPort 1 + HDMITM 2.0 ou DisplayPort 1 + DisplayPort 2) e suporta até 4K a 30Hz no modo de três monitores.**** Ambos os modos suportam a função MST e são compatíveis com as versões anteriores.

Adaptador

Dimensões	138 (C) x 68.5 (L) x 23.5 (A) mm	Corrente de entrada	2.5A
Tensão de entrada	100-240Vac	Frequência de entrada	50-60Hz
Potência da tensão de saída	20.0V	Corrente de saída nominal	7.5A máx.(150.0W)

Como utilizar a ASUS Triple Display USB-C Dock Duo

A. Ligue o cabo de alimentação AC ao adaptador de corrente AC/DC.
B. Ligue o adaptador AC a uma tomada elétrica de 100V\~240V.
C. Ligue a ficha de alimentação DC à porta de alimentação (DCIN) da Base de ancoragem USB-C para três monitores ASUS.
D. Ligue o cabo USB Type-C ^® ao seu PC Portátil.

NOTAS:

• Antes de utilizar a base de ancoragem pela primeira vez, aceda a www.asus.com, procure ASUS Triple Display USB-C Dock Duo e transfira o firmware mais recente a partir de Suporte > Controlador e Utilitário nas informações do produto.
• Para garantir a melhor experiência de utilização, certifique-se de que a porta USB Type-C ^ do seu dispositivo (Portátil/Tablet/Telemóvel) oferece funcionalidade total (Carregamento/Transferência de dados/Saída de vídeo).
• Certifique-se de que a porta USB Type-C ^® do seu computador portátil suporta o modo Alt Display.
• Utilize apenas o adaptador de corrente fornecido para carregar a bateria e fornecer energia ao seu PC Portátil.
• Consulte a lista de compatibilidade no website da ASUS.

Posicionar a ASUS Triple Display USB-C Dock Duo

Portugues

Português Declaração de Conformidade Simplificada da UE

A ASUSTeK Computer Inc. declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições relevantes das Diretivas relacionadas. Texto integral da declaração da UE disponível em: https://www.asus.com/support.
