DC301 - Sin clasificar ASUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación de acoplamiento USB-C triple pantalla
Marca	ASUS
Modelo	DC301
Dimensiones (L x A x H)	160 x 80 x 32 mm
Peso (estación de acoplamiento)	514 ± 5 g
Peso (soporte)	95 ± 5 g
Peso (adaptador)	330 ± 5 g
Longitud del cable USB-C	1000 mm
Alimentación	Adaptador de corriente 150 W (20 V/7,5 A), entrada 100-240 V~
Puerto de enlace ascendente	1 x USB 3.2 Gen 2 Tipo-C (10 Gb/s) con alimentación de hasta 90 W
Puertos frontales	Toma de audio de 3,5 mm, USB 3.2 Gen 2 Tipo-A (10 Gb/s, 5V/2,4A), USB 3.2 Gen 2 Tipo-C (10 Gb/s, 5V/1,5A), lector de tarjetas SD (SD4.0 UHS-II), botón de encendido e indicador LED
Puertos traseros	2 x USB 3.2 Gen 1 Tipo-A (5 Gb/s), RJ-45 (10/100/1000 Mb/s), 2 x DisplayPort 1.4, HDMI 2.0, conector de alimentación, bloqueo Kensington
Resolución máxima de pantalla	Hasta 4K @ 60 Hz en pantalla única o doble, 4K @ 30 Hz en triple pantalla (con DSC: 4K @ 60 Hz en doble)
Sistemas operativos compatibles	Windows 10 o superior, macOS
Temperatura de funcionamiento	0°C a 35°C
Temperatura de almacenamiento	-30°C a 70°C
Seguridad	Bloqueo Kensington integrado
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar productos abrasivos.
Contenido del paquete	Estación de acoplamiento, adaptador de corriente 150W, cable USB-C, soporte, cable de alimentación, manual de usuario, tarjeta de garantía
Garantía	Consulte la tarjeta de garantía incluida

Preguntas frecuentes - DC301 ASUS

¿Qué portátiles son compatibles con la estación de acoplamiento ASUS DC301?

La estación es compatible con portátiles Windows (incluyendo ASUS y otras marcas) y Mac equipados con un puerto USB-C que admita la visualización en modo alternativo y la funcionalidad completa (carga, datos, video). Consulte la lista de compatibilidad en el sitio web de ASUS.

¿Cómo configurar una triple pantalla con la DC301?

Conecte la estación a su ordenador mediante el cable USB-C incluido, luego conecte hasta tres monitores a los puertos DisplayPort y HDMI. Asegúrese de que su ordenador admita el transporte multiflujo (MST). Para un rendimiento óptimo, conecte los monitores de menor a mayor resolución.

¿Cuál es la potencia de carga máxima suministrada al portátil?

La estación puede proporcionar hasta 90 W de potencia de carga a través del puerto USB-C ascendente, lo que permite cargar rápidamente la mayoría de portátiles compatibles.

¿Puedo usar la estación de acoplamiento sin enchufar el adaptador de corriente?

El adaptador de corriente es necesario para alimentar la estación y proporcionar carga al ordenador. Sin el adaptador, la estación puede no funcionar correctamente, especialmente si hay varios periféricos conectados.

¿Cómo actualizar el firmware de la estación de acoplamiento?

Visite el sitio web de ASUS (www.asus.com), busque "Estación de acoplamiento Duo USB-C triple pantalla ASUS", luego en la sección Soporte > Controladores y manuales, descargue e instale el firmware más reciente.

¿La estación de acoplamiento admite salida de audio a través del conector de auriculares de 3,5 mm?

Sí, la estación tiene un conector de audio combinado de 3,5 mm en la parte frontal, que admite salida de audio y entrada de micrófono. Conecte sus auriculares o altavoces para escuchar el sonido de su ordenador.

¿Qué significa el indicador LED en el botón de encendido?

El indicador LED muestra el estado de la estación: blanco fijo cuando el ordenador está encendido y la señal de video está activa; naranja fijo cuando la estación está enchufada pero el ordenador está desconectado o en reposo. Consulte el manual para más detalles.

¿Puedo conectar dispositivos USB adicionales a la estación?

Sí, la estación cuenta con varios puertos USB: dos USB 3.2 Gen 2 (Tipo-A y Tipo-C) en la parte frontal y dos USB 3.2 Gen 1 Tipo-A en la parte trasera. Puede conectar memorias USB, ratones, teclados, etc.

¿La estación de acoplamiento es compatible con Chromebooks?

Según el manual, la estación puede no admitir todas las funciones en Chromebook, especialmente la emulación del botón de encendido, la transmisión de dirección MAC y el encendido por red. Verifique la compatibilidad en el sitio web de ASUS.

¿Cómo puedo limpiar y mantener la estación de acoplamiento?

Desconecte la estación de la alimentación y del ordenador, luego límpiela con un paño suave y seco. No use productos químicos o abrasivos. Evite que entre humedad en los puertos.

MANUAL DE USUARIO DC301 ASUS

Contenido del paquete

A

A. ASUS Triple Display USB-C Dock Duo
B. Adaptador de 150W
C. Cable en C USB
D. Soporte de acoplamiento
E. Cable de alimentación
F. Manual del usuario
G. Tarjeta de garantía

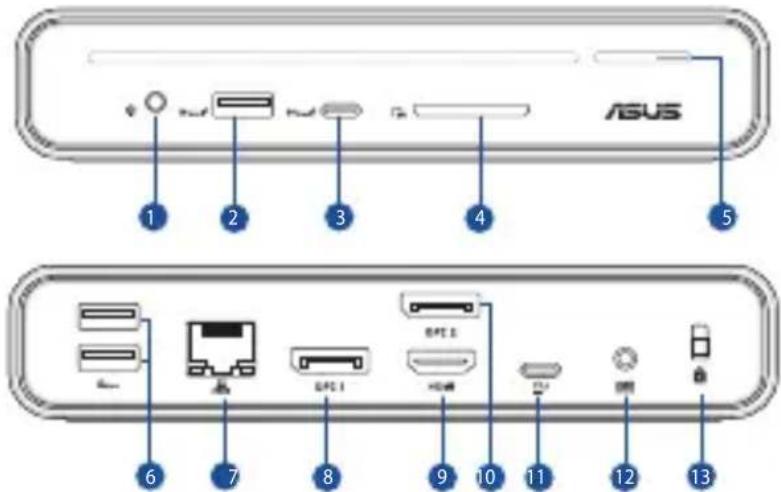

Información general del producto

Español

1. Conector combinado de audio de 3,5mm
2. USB 3.2 Gen 2 Tipo-A puerto (10Gbps/5.0V=2.4A)
3. USB 3.2 Gen 2 Tipo-C® puerto (10Gbps/5.0V—1.5A)
4. Lector de tarjeta SD
5. Tecla de encendido & Indicador LED
6. USB 3.2 Gen 1 Tipo-A puertos (5Gbps)
7. Puerto LAN (RJ-45) (10/100/1000 Mbps)
8. Puerto DisplayPort 1.4 (DisplayPort 1)
9. Puerto HDMI ^TM 2.0
10. Puerto DisplayPort 1.4 (DisplayPort 2)
11. Puerto ascendente USB 3.2 Gen 2 Type-C® (20V-4.5A)
12. Conector de alimentación (ENTRADA CC)
13. Bloqueo Kensington®

Indicador LED

Funcionalidad	ASUS Expertbook	Otros equipos portátiles Windows (ASUS y no ASUS)	Chromebook
Compatibilidad con MST (Multi-Stream Transport) para modo de varios escritorios	Sí
Suministro máximo de energía al sistema conectado	90 vatios
Emulación del botón de alimentación de la base de acoplamiento del botón de alimentación del sistema	Sí No*

Funcionalidad		ASUS Expertbook	Otros equipos portátiles Windows (ASUS y no ASUS)	Chromebook
Base de acoplamiento conectada a la fuente de alimentación	Equipo portátil desconectado de la base de acoplamiento	Naranja permanente	Naranja permanente
	Equipo portátil en apagado (S5)		Blanco permanente (señal de pantalla activada)Naranja permanente (señal de pantalla desactivada)
	Equipo portátil en hibernación (S4)
	Equipo portátil en suspensión o espera moderna (S3)
	Equipo portátil encendido	Blanco permanente
Base de acoplamiento desconectada de la fuente de alimentación	Equipo portátil desconectado de la base de acoplamiento	Apagado
	Equipo portátil en apagado (S5)
	Equipo portátil en hibernación (S4)
	Equipo portátil en suspensión o espera moderna (S3)
	Equipo portátil encendido
Audio a través de auriculares de 3,5 mm		Sí
Entorno de ejecución previo al arranque		Sí No
Paso de direcciones MAC Sí No
Reactivación por LAN Sí No
Actualización del firmware de la base de acoplamiento desde el sitio web		Sí No

Español

* Comportamiento: Al encender o apagar la base de acoplamiento se alternan las señales de alimentación/ extendidas de los monitores.

Especificaciones

ASUS Triple Display USB-C Dock

Dimensiones	160 (LA) x 80 (AN) x 32 (AL) mm
Longitud del cable	1000 mm
Peso	Producto principal: 514 ± 5g ; Soporte de acoplamiento: 95 ± 5g Adaptador sin cable de alimentación: 330 ± 5g
Puerto de subida	1 x Cable USB 3.2 Gen 2 (10Gbps) Type-C® con Power Delivery hasta 90W (5.0V/ 9.0V/ 15.0V—3.0A, hasta 20.0V—4.5A 90.0W)
Puertos de bajada	Frontal1. Conector combinado de audio de 3.5mm2. USB 3.2 Gen 2 Tipo-A puerto (10Gbps/5.0V —2.4A)3. USB 3.2 Gen 2 Tipo-C® puerto (10Gbps/5.0V —1.5A)4. Lector de tarjetas inteligentes, SD4.0, UHS-II5. Tecla de encendido & Indicador LED	Atrás6. USB 3.2 Gen 1 Tipo-A puertos (5Gbps)7. Puerto RJ-45 (10/100/1000 Mbps)8. Puerto DisplayPort 1.4 (3840 × 2160 @60P)9. Puerto HDMITM 2.0 (3840 × 2160 @60P)10. Puerto DisplayPort 1.4 (3840 × 2160 @60P)11. Conector de alimentación (ENTRADACC) (20.0V—7.5A, 150.0W)12. Bloqueo Kensington®
Temperatura de funcionamiento	0^ 35^
Temperatura de almacenamiento	-30^ 70^
Sistema operativo compatible	Windows® OS (Windows® 10 o superior)/MacOS
Resolución de pantalla	Pantalla única: hasta 4K @60HzPantalla dual: hasta 4K @60HzPantalla triple: hasta 4K @30Hz* Se recomienda conectar la pantalla desde la de baja resolución.** Como algunos modelos MACs no admiten la función MST, póngase en contacto con el fabricante para obtener más detalles.*** Cuando el estándar DSC (Display Stream Compression) del dispositivo y monitor admite una relación de compresión de 3:1, la estación de conexiones admite una resolución de hasta 4K a 60Hz en modo de doble pantalla (DisplayPort 1 + HDMITM 2.0 o DisplayPort 1 + DisplayPort 2) y admite hasta 4K a 30Hz en modo de triple pantalla.**** Ambos modos admiten la función MST y son compatibles con versiones anteriores.

Adaptador

Dimensiones	138 (LA) x 68.5 (AN) x 23.5 (AL) mm	Corriente de entrada	2.5A
Voltaje de entrada	100-240Vac	Frecuencia de entrada	50-60Hz
Tensión de salida nominal	20.0V	Corriente nominal de salida	7.5A max.(150.0W)

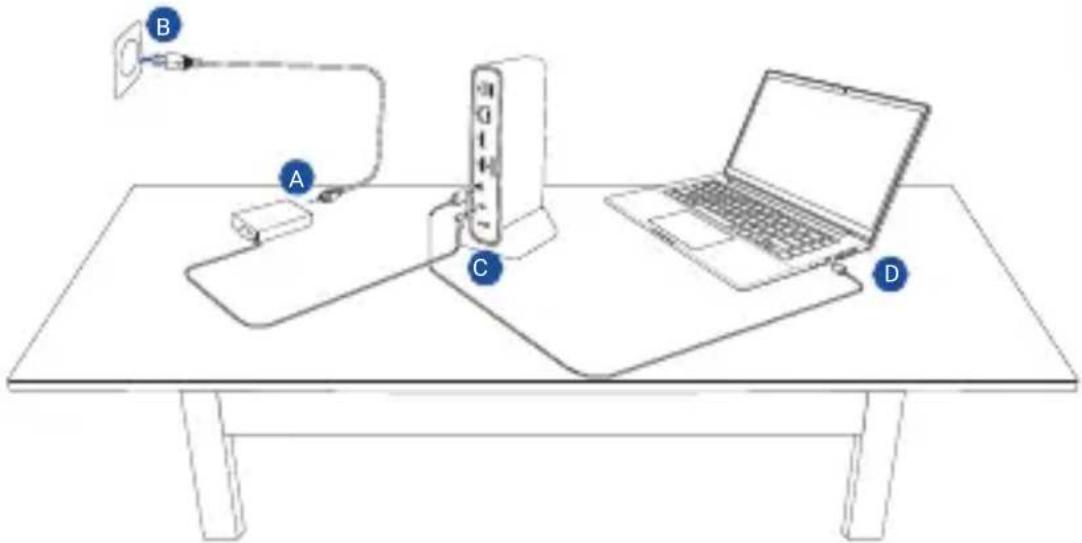

Cómo utilizar estación de ASUS Triple Display USB-C Dock Duo

A. Conecte el cable de alimentación de CA al adaptador de CA/CC.
B. Enchufe el adaptador de alimentación de CA a una toma de corriente de 100\~240 V.
C. Conecte el enchufe de alimentación de CC al puerto de alimentación (ENTRADA DE CC) del estación de conexiones USB-C de pantalla triple ASUS.
D. Conecte el cable USB Tipo-C ^® al equipo portátil.

NOTAS:

• Antes de usar el pedestal de la estación de conexiones por primera vez, vaya a www.asus.com, busque ASUS Triple Display USB-C Dock Duo y descargue el firmware más reciente en Soporte > Controladores y utilidades de la información del producto.
• Para disfrutar de la mejor experiencia de usuario, asegúrese de que el puerto USB Tipo-C® de su dispositivo (Equipo portátil/Tableta/Teléfono móvil) ofrece funcionalidad completa (Carga/Transferencia de datos/Salida de vídeo).
• Asegúrese de que el puerto USB Type-C ^® del equipo portátil admita la visualización en modo alternativo.
• Utilice únicamente el adaptador de alimentación incluido para cargar la batería y suministrar energía al equipo portátil.
• Visite el sitio web de ASUS para obtener la lista de compatibilidad de productos.

Colocación del ASUS Triple Display USB-C Dock Duo

Español

Español Declaración de conformidad simplificada para la UE

Por la presente, ASUSTeK Computer Inc. declara que este dispositivo cumple los requisitos básicos y otras disposiciones pertinentes de las directivas relacionadas. El texto completo de la declaración de la UE de conformidad está disponible en: https://www.asus.com/support.
