Тип продукта	Док-станция USB-C для трех мониторов
Бренд	ASUS
Модель	DC301
Размеры (Д x Ш x В)	160 x 80 x 32 мм
Вес (док-станция)	514 ± 5 г
Вес (подставка)	95 ± 5 г
Вес (адаптер)	330 ± 5 г
Длина USB-C кабеля	1000 мм
Питание	Блок питания 150 Вт (20 В/7,5 А), вход 100-240 В~
Восходящий порт	1 x USB 3.2 Gen 2 Type-C (10 Гбит/с) с питанием до 90 Вт
Передние порты	Аудиоразъем 3,5 мм, USB 3.2 Gen 2 Type-A (10 Гбит/с, 5В/2,4А), USB 3.2 Gen 2 Type-C (10 Гбит/с, 5В/1,5А), кардридер SD (SD4.0 UHS-II), кнопка питания и светодиодный индикатор
Задние порты	2 x USB 3.2 Gen 1 Type-A (5 Гбит/с), RJ-45 (10/100/1000 Мбит/с), 2 x DisplayPort 1.4, HDMI 2.0, разъем питания, замок Kensington
Максимальное разрешение дисплея	До 4K @ 60 Гц при одном или двух мониторах, 4K @ 30 Гц при трех мониторах (с DSC: 4K @ 60 Гц при двух)
Поддерживаемые ОС	Windows 10 и выше, macOS
Рабочая температура	от 0°C до 35°C
Температура хранения	от -30°C до 70°C
Безопасность	Встроенный замок Kensington
Уход и чистка	Протирать сухой мягкой тканью. Не использовать абразивные средства.
Содержимое упаковки	Док-станция, блок питания 150 Вт, USB-C кабель, подставка, шнур питания, руководство пользователя, гарантийный талон
Гарантия	См. прилагаемый гарантийный талон

Часто задаваемые вопросы - DC301 ASUS

Какие ноутбуки совместимы с док-станцией ASUS DC301?

Док-станция совместима с ноутбуками Windows (включая ASUS и другие бренды) и Mac, оснащенными портом USB-C, поддерживающим альтернативный режим отображения и полную функциональность (зарядка, данные, видео). Проверьте список совместимости на сайте ASUS.

Как настроить три монитора с помощью DC301?

Подключите док-станцию к компьютеру с помощью прилагаемого USB-C кабеля, затем подключите до трех мониторов к портам DisplayPort и HDMI. Убедитесь, что ваш компьютер поддерживает Multi-Stream Transport (MST). Для оптимальной производительности подключайте мониторы от наименьшего разрешения к наибольшему.

Какова максимальная мощность зарядки, передаваемая ноутбуку?

Док-станция может выдавать до 90 Вт мощности зарядки через восходящий порт USB-C, что позволяет быстро заряжать большинство совместимых ноутбуков.

Можно ли использовать док-станцию без подключения блока питания?

Блок питания необходим для питания док-станции и зарядки компьютера. Без него док-станция может работать неправильно, особенно при подключении нескольких устройств.

Как обновить прошивку док-станции?

Перейдите на сайт ASUS (www.asus.com), найдите "Док-станция ASUS Duo USB-C для трех мониторов", затем в разделе Поддержка > Драйверы и руководства загрузите и установите последнюю прошивку.

Поддерживает ли док-станция вывод звука через разъем для наушников 3,5 мм?

Да, док-станция имеет комбинированный аудиоразъем 3,5 мм спереди, который поддерживает вывод звука и вход микрофона. Подключите наушники или колонки для прослушивания звука с компьютера.

Что означает светодиодный индикатор на кнопке питания?

Светодиодный индикатор показывает состояние док-станции: постоянный белый, когда компьютер включен и сигнал отображения активен; постоянный оранжевый, когда док-станция подключена, но компьютер отключен или находится в режиме сна. Подробнее см. в руководстве.

Можно ли подключать дополнительные USB-устройства к док-станции?

Да, док-станция оснащена несколькими портами USB: два USB 3.2 Gen 2 (Type-A и Type-C) спереди и два USB 3.2 Gen 1 Type-A сзади. Вы можете подключать флешки, мыши, клавиатуры и т.д.

Совместима ли док-станция с Chromebook?

Согласно руководству, док-станция может не поддерживать все функции на Chromebook, включая эмуляцию кнопки питания, передачу MAC-адреса и пробуждение по сети. Проверьте совместимость на сайте ASUS.

Как чистить и обслуживать док-станцию?

Отключите док-станцию от питания и компьютера, затем протрите ее мягкой сухой тканью. Не используйте химические или абразивные средства. Избегайте попадания влаги в порты.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DC301 ASUS

A. ASUS Triple Display USB-C Dock Duo
В. Блок питания 150 Вт
C. Кабель USB-C
D. Подставка
Е. Шнур питания
F. Руководство пользователя
G. Гарантийный талон

Обзор продукта

Pyckini

1. 3,5 мм аудиоразъем
2. Разъем USB 3.2 Gen 2 Type-C (10 Гбит/с / 5 В при 2,4 А пост. тока)
3. Разъем USB 3.2 Gen 2 Type-C (10 Гбит/с / 5 В 1,5 А пост. тока)
4. Слот кардридера
5. Кнопка питания с индикатором
6. Разъемы USB 3.2 Gen 1 Type-A (5 Гбит/с)
7. Разъем LAN (RJ-45) (10/100/1000 Мбит/с)
8. DisplayPort 1.4 (DisplayPort 1)
9. Кабель HDMI 2.0
10. DisplayPort 1.4 (DisplayPort 2)
11. Восходящий порт USB 3.2 Gen 2 Type-C® (20 B =4,5 A)
12. Разъем питания (DCIN)
13. Замок Kensington

Индикатор

Функциональность	ASUS Expert-book	Другие Windows-ноутбуки (ASUS и не ASUS)	Chrome-book
Поддержка многопотокового транспорта (MST) для расширенного режима настольных компьютеров	Да
Максимальная подача питания на подключенную систему	90 ватт
Эмуляция кнопки питания дока-станции для кнопки питания системы	Да Нет*

Функциональность		ASUS Expert-book	Другие Windows-ноутбуки (ASUS и не ASUS)	Chrome-book
Док-станция подключена к источнику питания	Ноутбук отсоединен от дока-станции	Горит оранжевым цветом	Горит оранжевым цветом
	Ноутбук в выключенном состоянии (S5)		Горит белым цветом (сигнал дисплея включен)
	Ноутбук в спящем режиме (S4)		Горит оранжевым цветом (сигнал дисплея выключен)
	Ноутбук в режиме приостановки/ современного ожидания (S3)
	Ноутбук включен	Горит белым цветом
Док-станция отключена от источника питания	Ноутбук отсоединен от дока-станции	Откл
	Ноутбук в выключенном состоянии (S5)
	Ноутбук в спящем режиме (S4)
	Ноутбук в режиме приостановки/ современного ожидания (S3)
	Ноутбук включен
Аудио через 3,5 мм разъем для гарнитуры		Да
Среда выполнения предзагрузки		Да Нет
Пропуск MAC-адресов Да Нет
Пробуждение по локальной сети		Да Нет
Обновление прошивки док-станции с веб-сайта		Да Нет

Спецификация

ASUS Triple Display USB-C Dock

Размеры	160 (Д) x 80 (Ш) x 32 (В) мм
Длина кабеля	1000 мм
Вес	Основной продукт: 514 ± 5 г; Док-станция: 95 ± 5 гБлок питания без шнура: 330 ± 5 г
Восходящий порт	Кабель USB 3.2 Gen 2 (10 Гбит/с) Type-C с Power Delivery до 90 Вт (5 В/9 В/15 В --- 3 А, до 20 В --- 4,5 А 90 Вт)
Разъемы	Передняя панель1. 3,5 мм аудиоразъем2. Разъем USB 3.2 Gen 2 Type-A (10 Гбит/с / 5 В при 2,4 А пост. тока)3. Разъем USB 3.2 Gen 2 Type-C (10 Гбит/с / 5 В 3 А пост. тока)4. Кардридер для Smart card, SD4.0, UHS-II5. Кнопка питания с индикатором	Задняя панель6. Разъемы USB 3.2 Gen 1 Type-A (5 Гбит/с)7. Разъем RJ-45 (10/100/1000 Мбит/с)8. Разъем DisplayPort 1.4 (3840 × 2160 при 60)9. Разъем HDMI 2.0 (3840 × 2160 при 60)10. Разъем DisplayPort 1.4 (3840 × 2160 при 60)11. Разъем питания (DCIN) (20 В 7,5 А пост. тока, 150 Вт)12. Замок Kensington
Температура при работе	0 °C ~ 35 °C
Температура при хранении	-30 °C ~ 70 °C
Поддерживаемые операционные системы	OC Windows (Windows 10 или выше)/MacOS
Разрешение дисплея	Один дисплей: до 4К при 60 Гц / Два дисплея: до 4К при 60 ГцТри дисплея: до 4К при 30 Гц* Рекомендуется подключать дисплей с экраном низкого разрешения.** Поскольку некоторые модели MAC не поддерживают функцию MST, за подробной информацией обратитесь к производителю устройства.*** Если ваше устройство и монитор поддерживает коэффициент сжатия 3:1 по стандарту DSC (Display Stream Compression), док-станция поддерживает разрешение до 4К при 60 Гц в режиме двух дисплеев (DisplayPort 1 + HDMI 2.0 или DisplayPort 1 + DisplayPort 2) и поддерживает до 4К при 30 Гц в режиме трех дисплеев.**** Оба режима поддерживают функцию MST и обратно совместимы.

Блок питания

Размеры	138 мм x 68,5 мм x 23,5 мм	Входной ток	2,5 А
Входное напряжение	100-240 В перем. тока	Входная частота	50-60 Гц
Выходное напряжение	20 В	Выходной ток	Макс. 7,5 А (150 Вт)

Использование ASUS Triple Display USB-C Dock

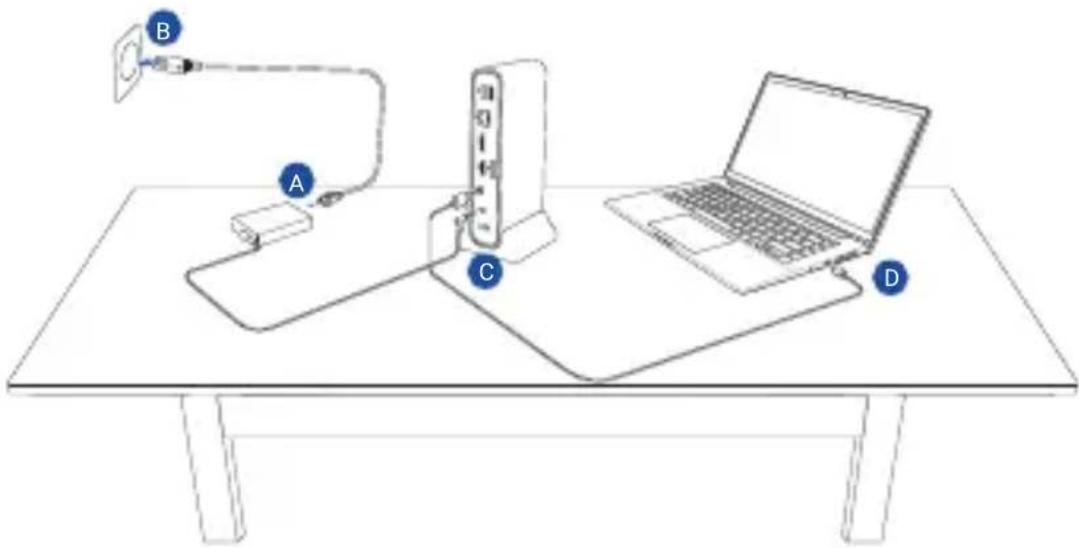

Для использования ASUS Triple Display USB-C Dock Duo:

A. Подключите шнур питания к блоку питания.
В. Подключите блок питания к розетке (100В-240В).
C. Подключите штекер питания постоянного тока к разъему питания (DCIN) док-станции.
D. Подключите кабель USB Type-C к ноутбуку.

ПРИМЕЧАНИЯ:

• Перед использованием док-станции в первый раз перейдите на www.asus.com, найдите ASUS Triple Display USB-C Dock Duo и скачайте последнюю версию прошивки из раздела Техподдержка > Драйверы и Утилиты.
- Для использования всех возможностей убедитесь, что разъем USB Type-C на вашем устройстве (ноутбук/планшет/смартфон) обеспечивает полную функциональность (зарядка/передача данных/видеовыход).
- Убедитесь, что разъем USB Type-C ноутбука поддерживает отображение в альтернативном режиме.
- Используйте только поставляемый блок питания.
- Список моделей смотрите на сайте ASUS.

Расположение ASUS Triple Display USB-C Dock Duo

Pyckuni

Упрощенное заявление о соответствии европейской директиве

Компания ASUS заявляет, что это устройство соответствует основным требованиям и другим соответствующим условиям соответствующих директив. Подробную информацию, пожалуйста, смотрите на https://www.asus.com/support.

Официальное представительство в России

Горячая линия Службы технической поддержки в России:

Бесплатный федеральный номер для звонков по России: 8-800-100-2787

Номер для пользователей в Москве: [phone]

Время работы: Пн-Пт, 09:00 - 21:00 (по московскому времени)

Официальные сайты ASUS в России:

www.asus.ru

www.asus.com/ru/support
