Typ produktu	USB-C dokovací stanice pro tři monitory
Značka	ASUS
Model	DC301
Rozměry (D x Š x V)	160 x 80 x 32 mm
Hmotnost (dokovací stanice)	514 ± 5 g
Hmotnost (stojánek)	95 ± 5 g
Hmotnost (adaptér)	330 ± 5 g
Délka USB-C kabelu	1000 mm
Napájení	Síťový adaptér 150 W (20 V/7,5 A), vstup 100–240 V~
Upstream port	1x USB 3.2 Gen 2 Type-C (10 Gb/s) s napájením až 90 W
Přední porty	3,5mm audio jack, USB 3.2 Gen 2 Type-A (10 Gb/s, 5V/2,4A), USB 3.2 Gen 2 Type-C (10 Gb/s, 5V/1,5A), čtečka SD karet (SD4.0 UHS-II), tlačítko napájení a LED indikátor
Zadní porty	2x USB 3.2 Gen 1 Type-A (5 Gb/s), RJ-45 (10/100/1000 Mb/s), 2x DisplayPort 1.4, HDMI 2.0, napájecí konektor, Kensington zámek
Maximální rozlišení displeje	Až 4K @ 60 Hz v režimu jednoho nebo dvou monitorů, 4K @ 30 Hz v režimu tří monitorů (s DSC: 4K @ 60 Hz ve dvou monitorech)
Kompatibilní operační systémy	Windows 10 nebo novější, macOS
Provozní teplota	0°C až 35°C
Skladovací teplota	-30°C až 70°C
Zabezpečení	Integrovaný Kensington zámek
Údržba a čištění	Čistěte suchým a jemným hadříkem. Nepoužívejte abrazivní prostředky.
Obsah balení	Dokovací stanice, síťový adaptér 150W, USB-C kabel, stojánek, napájecí kabel, uživatelský manuál, záruční karta
Záruka	Viz přiložená záruční karta

Často kladené otázky - DC301 ASUS

Které notebooky jsou kompatibilní s dokovací stanicí ASUS DC301?

Stanice je kompatibilní s notebooky s Windows (včetně ASUS a dalších značek) a Mac vybavenými portem USB-C podporujícím režim alternativního zobrazení a plnou funkcionalitu (nabíjení, data, video). Seznam kompatibility naleznete na webu ASUS.

Jak nakonfigurovat trojitý displej s DC301?

Připojte stanici k počítači pomocí přiloženého USB-C kabelu, poté připojte až tři monitory k portům DisplayPort a HDMI. Ujistěte se, že váš počítač podporuje Multi-Stream Transport (MST). Pro dosažení optimálního výkonu připojujte monitory od nejnižšího rozlišení k nejvyššímu.

Jaký je maximální nabíjecí výkon dodávaný notebooku?

Stanice může dodávat až 90 W nabíjecího výkonu přes upstream USB-C port, což umožňuje rychlé nabíjení většiny kompatibilních notebooků.

Mohu používat dokovací stanici bez připojení síťového adaptéru?

Síťový adaptér je nutný pro napájení stanice a nabíjení počítače. Bez adaptéru nemusí stanice správně fungovat, zejména pokud je připojeno několik zařízení.

Jak aktualizovat firmware dokovací stanice?

Přejděte na web ASUS (www.asus.com), vyhledejte "ASUS USB-C dokovací stanice s trojitým displejem", poté v části Podpora > Ovladače a manuály stáhněte a nainstalujte nejnovější firmware.

Podporuje dokovací stanice výstup zvuku přes 3,5mm jack pro sluchátka?

Ano, stanice má vpředu kombinovaný 3,5mm audio konektor, který podporuje výstup zvuku a vstup mikrofonu. Připojte sluchátka nebo reproduktor pro poslech zvuku z počítače.

Co znamená LED indikátor na tlačítku napájení?

LED indikátor zobrazuje stav stanice: bílé světlo svítí, když je počítač zapnutý a je aktivní video signál; oranžové světlo svítí, když je stanice připojena, ale počítač je odpojen nebo v režimu spánku. Podrobnosti naleznete v manuálu.

Mohu ke stanici připojit další USB zařízení?

Ano, stanice je vybavena několika USB porty: dva USB 3.2 Gen 2 (Type-A a Type-C) vpředu a dva USB 3.2 Gen 1 Type-A vzadu. Můžete připojit USB flash disky, myši, klávesnice atd.

Je dokovací stanice kompatibilní s Chromebooky?

Podle manuálu stanice nemusí podporovat všechny funkce na Chromebooku, zejména emulaci tlačítka napájení, přenos MAC adresy a probuzení po síti. Zkontrolujte kompatibilitu na webu ASUS.

Jak mohu čistit a udržovat dokovací stanici?

Odpojte stanici od napájení a počítače, poté ji očistěte suchým a jemným hadříkem. Nepoužívejte chemické nebo abrazivní prostředky. Zabraňte vniknutí vlhkosti do portů.

NÁVOD K OBSLUZE DC301 ASUS

A. ASUS Triple Display USB-C Dock Duo
B. Adaptér 150 W
C. Kabel USB-C
D. Dokovací stojánek
E. Napájecí kabel
F. Návod k použití
G. Záruční list

Popis produktu

Cesinta

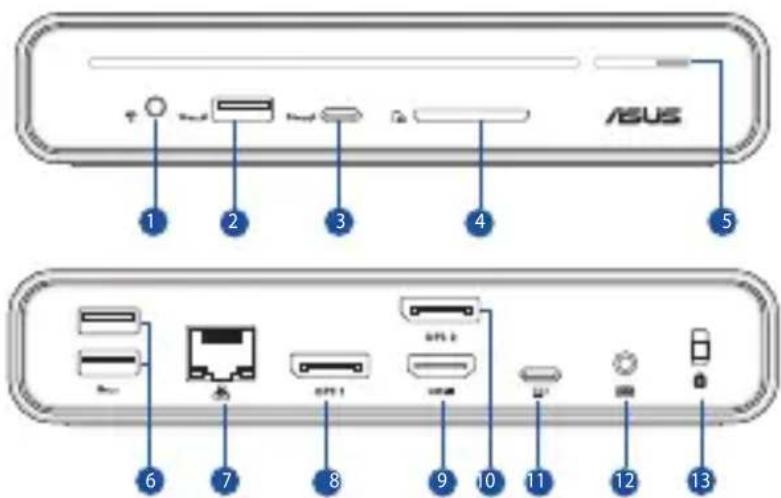

1. 3,5mm kombinovaný audio konektor

2. Port USB 3.2 Gen 2 Type-A (10Gbps/5.0V == 2.4A)

3. Port USB 3.2 Gen 2 Type-C ^ (10Gbps/5.0V =1.5A)

4. Čtečka karet SD

5. Vypínač & indikátor LED

6. Porty USB 3.2 Gen 1 Type-A (5Gbps)

7. Port LAN (RJ-45) (10/100/1000 Mbps)

8. Port DisplayPort 1.4 (DisplayPort 1)

9. Port HDMI™ 2.0

10. Port DisplayPort 1.4 (DisplayPort 2)

11. Upstreamový port USB 3.2 Gen 2 Type-C® (20V=4.5A)

12. Napájecí konektor jack (DCIN)

13. Zámek Kensington®

Indikátor LED

Funkčnost	ASUSExpertbook	JinýnotebookWindows(ASUS a jiný než ASUS)	Chromebook
Podpora MST (Multi-Stream Transport) pro režim rozšířené plochy	Ano
Maximální napájení k připojenému systému	90 wattů
Tlačítko napájení doku emuluje tlačítko napájení systému	Ano Ne*

Funkčnost		ASUSExpertbook	JinýnotebookWindows(ASUS ajiný nežASUS)	Chromebook
Dok připojenýk napájení	Notebookodpojený oddoku	Svítíoranžově	Svítí oranžově
	Notebook vevypnutémstavu (S5)		Svítí bíle(signál displeje zapnutý)Svítí oranžově(signál displeje vypnutý)
	Notebook vhibernaci (S4)
	Notebook vpozastaveném/modernímpohotovostnímrežimu (S3)
	Notebookzapnutý	Svítí bíle
Dok odpojenýod napájení	Notebookodpojený oddoku	Vypnuto
	Notebook vevypnutémstavu (S5)
	Notebook vhibernaci (S4)
	Notebook vpozastaveném/modernímpohotovostnímrežimu (S3)
	Notebookzapnutý
Zvuk přes 3,5mm sluchátkovýkonektor		Ano
Preboot eXecutionEnvironment		Ano Ne
Předávání adresy MAC Ano Ne
Wake on LAN Ano Ne
Aktualizace firmwaru doku zwebových stránek		Ano Ne

Cesinta

* Chování: Zapnutí/vypnutí doku přepíná napájení / rozšířené signály monitoru.

Technické údaje

ASUS Triple Display USB-C Dock

Cesinta

Rozměry	160 (D) x 80 (Š) x 32 (V) mm
Délka kabelu	1000 mm
Hmotnost	Hlavní produkt: 514 ± 5g ; Dokovací stojánek: 95 ± 5g Adaptér bez napájecího kabelu: 330 ± 5g
Port pro připojení k PC	1 x Kabel USB 3.2 Gen 2 (10Gbps) Type-Čs podporou Power Delivery až 90 W (5.0V/ 9.0V/ 15.0V= 3.0A, až 20.0V= 4.5A 90.0W)
Porty pro připojení periferií a zařízení	Přední1. 3,5mm kombinovaný audio konektor2. Port USB 3.2 Gen 2 Type-A (10Gbps/5.0V = 2.4A)3. Port USB 3.2 Gen 2 Type-C® (10Gbps/5.0V= 1.5A)4. Čtečka chytrých karet, SD4.0, UHS-II5. Vypínač & indikátor LED	Zpět6. Porty USB 3.2 Gen 1 Type-A (5Gbps)7. Port RJ-45 (10/100/1000 Mbps)8. Port DisplayPort 1.4 (3840 × 2160@60P)9. Port HDMITM 2.0 (3840 × 2160@60P)10. Port DisplayPort 1.4 (3840 × 2160@60P)11. Napájecí konektor jack (DCIN) (20.0V= 7.5A, 150.0W)12. Zámek Kensington®
Provozní teplota	0 °C ~ 35 °C
Skladovací teplota	-30 °C ~ 70 °C
Podporovaný operační systém	Windows® OS (Windows® 10 nebo vyšší)/MacOS
Rozlišení zobrazení	Jeden displej: až 4K@60Hz / Dva displeje: až 4K@60HzTři displeje: až 4K@30Hz* Doporučujeme připojit obrazovku z nižšího rozlišení.** Vzhledem k tomu, že některé modely MAC nepodporují funkci MST, další podrobnosti vám poskytne výrobce.*** Když standard DSC (Display Stream Compression) vašeho zařízení a monitoru podporuje kompresní poměr 3:1, tato dokovací stanice podporuje rozlišení až 4K při 60 Hz v režimu duálního zobrazení(DisplayPort 1+ HDMI. 2.0 nebo DisplayPort 1+ DisplayPort 2) a podporuje rozlišení až 4K při 30 Hz v režimu trojitého zobrazení.**** Oba režimy podporují funkci MST a jsou zpětně kompatibilní.

Adaptér

Rozměry	138mm x 68.5mm x 23.5mm	Vstupní proud	2.5A
Vstupní napětí	100-240Vac	Vstupní frekvence	50-60Hz
Jmenovité výstupní napětí	20.0V	Jmenovitý výstupní proud	7.5A max.(150.0W)

Používání dokovací stanice ASUS Triple Display USB-C Dock Duo

Pokyny pro používání doku ASUS Triple Display USB-C Dock Duo:

A. Připojte kabel střídavého napájení k adaptéru střídavého/ stejnosměrného napájení.
B. Připojte napájecí adaptér do zásuvky 100 - 240 V.
C. Připojte zástrčku stejnosměrného napájení k portu napájení (DCIN) doku ASUS Triple Display USB-C Dock Duo.
D. Připojte kabel USB Type-C ^® k notebooku.

POZNÁMKY:

• Před prvním použitím dokovacího stojánku přejděte na web www.asus.com, vyhledejte položku „ASUS Triple Display USB-C Dock Duo“ a stáhněte si nejaktuálnější firmware v části Support (Podpora) > Driver & Utility (Ovladač a nástroj) informací o produktu.
  • Pro nejlepší uživatelský zážitek se ujistěte, že port USB Type-C na vašem zařízení (notebook/tablet/mobilní telefon) nabízí plnou funkčnost (nabíjení/přenos dat/výstup videa).
• Zkontrolujte, zda port USB Type-C ^ vašeho notebooku podporuje standard Alt Mode Display.
• K nabíjení baterie a napájení notebooku používejte pouze přiložený napájecí adaptér.
• Navštivte webové stránky společnosti ASUS, kde najdete seznam kompatibility produktů.

Umístění dokovací stanice ASUS Triple Display USB-C Dock Duo

Cesinta

A. ASUS Triple Display USB-C Dock Duo
B. 150 W adaptér
C. Kábel USB C
D. Dokovací stojan
E. Sietový kábel
F. Používatel'ská príručka
G. Záručný list

Prehl'ad výrobku

Slovensky

1. 3,5 mm kombinovaný zvukový konektor
2. Port USB 3.2 Gen 2 Type-A (10Gbps/5.0V = 2.4A)
3. Port USB 3.2 Gen 2 Type-C ^® (10Gbps/5.0V = 1.5A)
4. Čítačka karty SD
5. Tlačidlo napájania & LED indikátor
6. Porty USB 3.2 Gen 1 Type-A (5Gbps)
7. Port RJ-45 (10/100/1000 Mbps)
8. Port DisplayPort 1.4 (DisplayPort 1)
9. Port HDMI™ 2.0
10. Port DisplayPort 1.4 (DisplayPort 2)
11. Vstupný port USB 3.2 Gen 2 Type-C® (20V=4.5A)
12. Napájací konektor (DCIN)
13. Zámok Kensington®

LED indicator
