Typ produktu	Stacja dokująca USB-C z potrójnym ekranem
Marka	ASUS
Model	DC301
Wymiary (dł. x szer. x wys.)	160 x 80 x 32 mm
Waga (stacja dokująca)	514 ± 5 g
Waga (podstawa)	95 ± 5 g
Waga (zasilacz)	330 ± 5 g
Długość kabla USB-C	1000 mm
Zasilanie	Zasilacz sieciowy 150 W (20 V/7,5 A), wejście 100-240 V~
Port upstream	1 x USB 3.2 Gen 2 Type-C (10 Gb/s) z zasilaniem do 90 W
Porty z przodu	Gniazdo audio 3,5 mm, USB 3.2 Gen 2 Type-A (10 Gb/s, 5V/2,4A), USB 3.2 Gen 2 Type-C (10 Gb/s, 5V/1,5A), czytnik kart SD (SD4.0 UHS-II), przycisk zasilania i dioda LED
Porty z tyłu	2 x USB 3.2 Gen 1 Type-A (5 Gb/s), RJ-45 (10/100/1000 Mb/s), 2 x DisplayPort 1.4, HDMI 2.0, gniazdo zasilania, zamek Kensington
Maksymalna rozdzielczość wyświetlania	Do 4K @ 60 Hz w trybie pojedynczym lub podwójnym, 4K @ 30 Hz w trybie potrójnym (z DSC: 4K @ 60 Hz w podwójnym)
Kompatybilne systemy operacyjne	Windows 10 lub nowszy, macOS
Temperatura pracy	0°C do 35°C
Temperatura przechowywania	-30°C do 70°C
Bezpieczeństwo	Wbudowany zamek Kensington
Konserwacja i czyszczenie	Czyścić suchą, miękką szmatką. Nie używać ściernych środków czyszczących.
Zawartość opakowania	Stacja dokująca, zasilacz sieciowy 150W, kabel USB-C, podstawa, przewód zasilający, instrukcja obsługi, karta gwarancyjna
Gwarancja	Sprawdź dołączoną kartę gwarancyjną

Często zadawane pytania - DC301 ASUS

Jakie laptopy są kompatybilne ze stacją dokującą ASUS DC301?

Stacja jest kompatybilna z laptopami Windows (w tym ASUS i inne marki) oraz Mac wyposażonymi w port USB-C obsługujący wyświetlanie w trybie alternatywnym i pełną funkcjonalność (ładowanie, dane, wideo). Sprawdź listę kompatybilności na stronie ASUS.

Jak skonfigurować potrójne wyświetlanie z DC301?

Podłącz stację do komputera za pomocą dołączonego kabla USB-C, a następnie podłącz do trzech monitorów do portów DisplayPort i HDMI. Upewnij się, że komputer obsługuje transport wielostrumieniowy (MST). Aby uzyskać optymalną wydajność, podłączaj monitory od najniższej do najwyższej rozdzielczości.

Jaka jest maksymalna moc ładowania dostarczana do laptopa?

Stacja może dostarczać do 90 W mocy ładowania przez port USB-C upstream, co umożliwia szybkie ładowanie większości kompatybilnych laptopów.

Czy mogę używać stacji dokującej bez podłączania zasilacza?

Zasilacz sieciowy jest niezbędny do zasilania stacji i dostarczania ładowania do komputera. Bez zasilacza stacja może nie działać prawidłowo, szczególnie gdy podłączonych jest wiele urządzeń.

Jak zaktualizować oprogramowanie sprzętowe stacji dokującej?

Wejdź na stronę ASUS (www.asus.com), wyszukaj "ASUS Duo USB-C triple display docking station", a następnie w sekcji Wsparcie > Sterowniki i instrukcje, pobierz i zainstaluj najnowsze oprogramowanie sprzętowe.

Czy stacja dokująca obsługuje wyjście audio przez gniazdo słuchawkowe 3,5 mm?

Tak, stacja posiada z przodu kombinowane gniazdo audio 3,5 mm, które obsługuje wyjście audio i wejście mikrofonu. Podłącz słuchawki lub głośnik, aby słuchać dźwięku z komputera.

Co oznacza dioda LED na przycisku zasilania?

Dioda LED wskazuje stan stacji: biała ciągła, gdy komputer jest włączony i sygnał wyświetlania jest aktywny; pomarańczowa ciągła, gdy stacja jest podłączona, ale komputer jest odłączony lub w trybie uśpienia. Zobacz instrukcję, aby uzyskać więcej szczegółów.

Czy mogę podłączyć dodatkowe urządzenia USB do stacji?

Tak, stacja jest wyposażona w kilka portów USB: dwa USB 3.2 Gen 2 (Type-A i Type-C) z przodu i dwa USB 3.2 Gen 1 Type-A z tyłu. Możesz podłączyć dyski USB, myszy, klawiatury itp.

Czy stacja dokująca jest kompatybilna z Chromebookami?

Zgodnie z instrukcją, stacja może nie obsługiwać wszystkich funkcji na Chromebooku, w szczególności emulacji przycisku zasilania, transmisji adresu MAC i wybudzania przez sieć. Sprawdź kompatybilność na stronie ASUS.

Jak czyścić i konserwować stację dokującą?

Odłącz stację od zasilania i komputera, a następnie wyczyść ją suchą, miękką szmatką. Nie używaj chemikaliów ani środków ściernych. Unikaj dostania się wilgoci do portów.

INSTRUKCJA OBSŁUGI DC301 ASUS

Zawartość opakowania

A

A. ASUS Triple Display USB-C Dock Duo
B. Zasilacz 150 W
C. Kabel USB typu C
D. Podstawka stacji dokującej
E. Przewód zasilający
F. Podręcznik użytkownika
G. Karta gwarancyjna

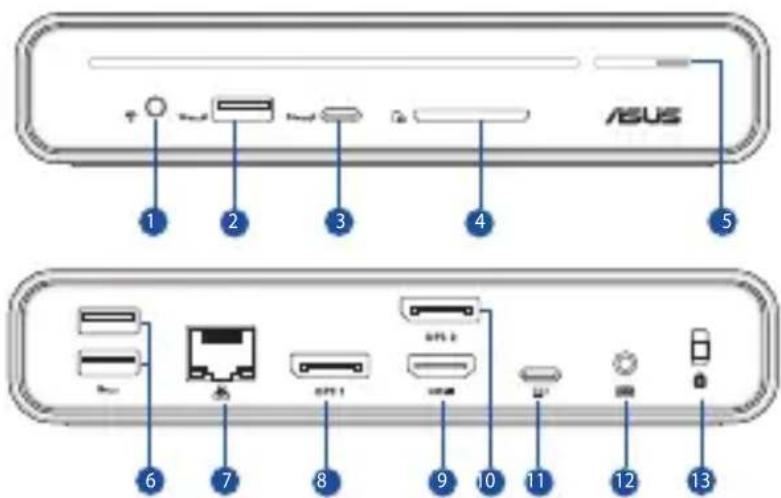

Informacje o urządzeniu

Polski!

1. Gniazdo audio typu combo 3,5 mm
2. USB 3.2 Gen 2 Type-A port (10Gbps/5.0V=2.4A)
3. USB 3.2 Gen 2 Type-C ^® port (10Gbps/5.0V=1.5A)
4. Czytnik kart SD
5. Przycisk zasilania & Wskaźnik LED
6. USB 3.2 Gen 1 Type-A porty (5Gbps)
7. LAN (RJ-45) port (10/100/1000 Mbps)
8. Gniazdo DisplayPort 1.4 (DisplayPort 1)
9. HDMI™ 2.0 port
10. Gniazdo DisplayPort 1.4 (DisplayPort 2)
11. Port USB 3.2 Gen 2 Type-C ^® przesyłania danych (20V—4.5A)
12. Gniazdo zasilania (DCIN)
13. Blokady Kensington®

Wskaźnik LED

Funkcje	ASUSExpertbook	Inne notebooki z systemem Windows (firmy ASUS i innych)	Chromebook
Funkcja MST (ang. Multi-Stream Transport) obsługuje tryb rozszerzonego pulpitu	Tak
Maksymalna moc do podłączonego systemu	90 W
Emulacja przycisku zasilania stacji dokującej dla przycisku zasilania systemu	Tak Nie*

Funkcje		ASUS Expertbook	Inne notebooki z systemem Windows (firmy ASUS i innych)	Chromebook
Stacja dokująca jest podłączona do zasilania	Notebook jest odłączony od stacji dokującej	Pomarańczowy, ciągły	Pomarańczowy, ciągły
	Notebook w trybie wyłączenia (S5)		Biały, ciągły (sygnał ekranu włączony) Pomarańczowy, ciągły (sygnał ekranu wyłączony)
	Notebook w trybie hibernacji (S4)
	Notebook w trybie wstrzymania/ nowoczesnego trybu gotowości (S3)
	Notebook jest uruchomiony	Biały, ciągły
Stacja dokująca jest odłączona od zasilania	Notebook jest odłączony od stacji dokującej	Wyłączenie
	Notebook w trybie wyłączenia (S5)
	Notebook w trybie hibernacji (S4)
	Notebook w trybie wstrzymania/ nowoczesnego trybu gotowości (S3)
	Notebook jest uruchomiony
Dźwięk przez złącze typu jack 3,5 mm zestawu słuchawkowego		Tak
Preboot eXecution Environment		Tak Nie
Przekazywanie adresu MAC Tak Nie
Wake on LAN Tak Nie
Aktualizacja oprogramowania sprzętowego stacji dokującej z witryny		Tak Nie

* Działanie: Włączenie/wyłączenie stacji dokującej powoduje przełączenie sygnałów zasilania/rozszerzenia monitorów.

Specyfikacje

ASUS Triple Display USB-C Dock

Wymiary	160 (D) x 80 (S) x 32 (W) mm
Długość kabla	1000 mm
Masa (g)	Produkt zasadniczy: 514 ± 5g ; Podstawka stacji dokującej: 95 ± 5g Zasilacz bez kabla: 330 ± 5g
Port przesyłaniadanych	1 x Kabel USB 3.2 Gen 2 (10 Gb/s) Type-C® ze specyfikacją Power Delivery do 90 W (5.0V/ 9.0V/ 15.0V = 3.0A, do 20.0V = 4.5A 90.0W)
Portypobieraniadanych	Przednie1. Gniazdo audio typu combo3.5 mm2. USB 3.2 Gen 2 Type-A port (10Gbps/5.0V = 2.4A)3. USB 3.2 Gen 2 Type-C® port (10Gbps/5.0V = 1.5A)4. Czytnik kart SD, SD4.0, UHS-II5. Przycisk zasilania & Wskaźnik LED	Wstecz6. USB 3.2 Gen 1 Type-A porty (5Gbps)7. RJ-45 port (10/100/1000 Mbps)8. Gniazdo DisplayPort 1.4 (3840 × 2160@60P)9. HDMITM 2.0 port (3840 × 2160@60P)10. Gniazdo DisplayPort 1.4 (3840 × 2160@60P)11. Gniazdo zasilania (DCIN) (20.0V = 7.5A, 150.0W)12. Blokady Kensington®
Temperaturarobocza	0 °C ~ 35 °C
Temperaturaprzechowywania	-30 °C ~ 70 °C
Obsługiwanysystemoperacyjny	Windows® OS (Windows® 10 lub nowszy)/MacOS
Rozdzielczośćekranu	Jeden ekran: do 4K@60Hz / Dwa ekrany: do 4K@60HzTrzy ekrany: do 4K@30Hz* Zalecane jest podłączanie ekranów od najniższej rozdzielczości.** Niektóre modele MAC nie obsługują funkcji MST, dodatkowych informacji może udzielić producent.*** Jeśli używane urządzenie i monitor obsługują standard DSC (Display Stream Compression) ze współczynnikiem kompresji 3:1, stacja dokująca obsługuje rozdzielczość do 4K@60Hz po podłączeniu dwóch monitorów (DisplayPort 1 + HDMITM 2.0 lub DisplayPort 1 + DisplayPort 2) oraz do 4K@30Hz po podłączeniu trzech monitorów.**** Oba tryby zapewniają obsługę funkcji MST i wsteczną kompatybilność.

Zasilacz

Wymiary	138 (D) x 68.5 (S) x 23.5 (W) mm	Prąd wejściowy	2.5A
Napięcie wejściowe	100-240Vac	Częstotliwość wejściowa	50-60Hz
Znamionowe napięcie wyjściowe	20.0V	Znamionowy prąd wyjściowy	7.5A maks. (150.0W)

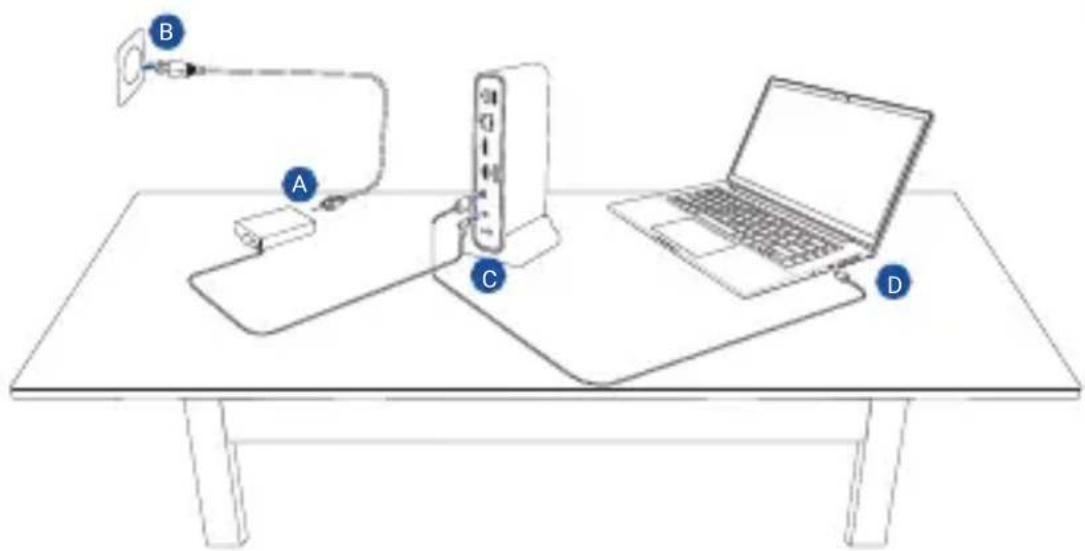

Sposób korzystania ze ASUS Triple Display USB-C Dock Duo

Aby zacząć korzystać ze ASUS Triple Display USB-C Dock Duo:

A. Podłącz przewód zasilający do zasilacza AC/DC.
B. Podłącz zasilacz AC do gniazda elektrycznego 100\~240 V.
C. Podłącz wtyczkę zasilania DC do gniazda zasilania (DCIN) Stacja dokująca ASUS USB-C dla trzech monitorów.
D. Podłącz kabel USB Type-C® do notebooka.

UWAGI:

• Przed pierwszym użyciem stacji dokującej należy przejść na stronę www.asus.com, wyszukać produkt ASUS Triple Display USB-C Dock Duo i pobrać najnowsze oprogramowanie w sekcji Support (Wsparcie) > Driver & Utility (Sterowniki & Narzędzie) na stronie informacji o produkcie.
• W celu zapewnienia najwyższej jakości użytkowania należy upewnić się że port USB Type-C® na urządzeniu (notebook/tablet/telefon komórkowy) oferuje pełną funkcjonalność (ładowanie/transfer danych/wyjście wideo).
• Upewnij się, że port USB Type-C ^® w laptopie obsługuje standard Alt Mode Display.
• Do ładowania baterii i zasilania laptopa należy używać tylko dołączonego zasilacza.
• Listę zgodnych produktów można znaleźć w witrynie firmy ASUS.

Ustawianie ASUS Triple Display USB-C Dock Duo

Polski!

Polski Uproszczona deklaracja zgodności UE

Firma ASUSTeK Computer Inc. niniejszym oświadcza, że urządzenie to jest zgodne z zasadniczymi wymogami i innymi właściwymi postanowieniami powiązanych dyrektyw. Pełny tekst deklaracji zgodności UE jest dostępny pod adresem: https://www.asus.com/support.
