PANDUAN PENGGUNA GWS 24180 LVI BOSCH

Petunjuk-Petunjuk untuk Keselamatan Kerja

Petunjuk-Petunjuk Umum untuk Perkakas Listrik

PERHATIKANLAH Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat. Simpanlah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk lainnya untuk penggunaan di masa depan.

Kata "perkakas listrik" yang disebutkan di dalam petunjuk-petunjuk untuk keselamatan kerja adalah sebutan untuk perkakas listrik pakai listrik jaringan (dengan kabel) dan untuk perkakas listrik pakai api (tanpa kabel listrik).

1) Keselamatan kerja di tempat kerja

a) Jagalah supaya tempat kerja selalu bersih dan terang. Tempat kerja yang tidak rapi dan tidak terang dapat mengakibatkan terjadinya kecelakaan. b) Janganlah menggunakan perkakas listrik di tempat di mana dapat terjadi ledakan, di mana ada cairan, gas atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang lalu mengakibatkan debu atau uap terbakar. c) Selama menggunakan perkakas listrik, jauhkan anak-anak dan orang-orang lain dari tempat kerja. Jika konsentrasi terganggu, bisa jadi Anda tidak bisa mengendalikan perkakas listrik tersebut.

2) Keamanan listrik

a) Steker dari perkakas listrik harus cocok pada stopkontak. Janganlah sekali-kali merubah steker. Janganlah menggunakan steker perantara bersama dengan perkakas listrik yang mempunyai hubungan arde. Steker yang tidak dirubah dan stopkontak yang cocok mengurangi bahaya terjadinya kontak listrik.

b) Jagalah supaya badan Anda tidak bersentuhan dengan permukaan yang mempunyai hubungan arde, misalnya pipa-pipa, radiator pemanas ruangan, kompor listrik dan lemari es. Ada risiko besar terjadi kontak listrik, jika badan Anda mempunyai hubungan arde. c) Jagalah supaya perkakas listrik tidak kena hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya kontak listrik. d) Janganlah menyalahgunakan kabel listrik untuk mengangkat dan menggantungkan perkakas listrik atau untuk menarik steker dari stopkontak. Jagalah supaya kabel listrik tidak kena panas, minyak, pinggiran yang tajam atau bagian-bagian perkakas yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya kontak listrik. e) Jika Anda menggunakan perkakas listrik di luar gedung, gunakanlah kabel sambungan yang juga cocok untuk pemakaian di luar gedung. Penggunaan kabel sambungan yang cocok untuk pemakaian di luar gedung mengurangi risiko terjadinya kontak listrik. f) Jika penggunaan perkakas listrik di tempat yang basah tidak bisa dihindarkan, gunakanlah sakelar pengaman terhadap arus penyimpangan. Penggunaan sakelar pengaman terhadap arus penyimpangan mengurangi risiko terjadinya kontak listrik.

3) Keselamatan kerja

a) Selalu berhati-hati, perhatikan apa yang Anda kerjakan dan bekerja dengan seksama jika menggunakan perkakas listrik. Jangan gunakan perkakas listrik jika Anda lelah atau berada di bawah pengaruh narkoba, minuman keras, atau obat-obatan. Jika Anda sekejap tidak berhati-hati saat menggunakan perkakas listrik, dapat terjadi luka-luka berat.

b) Pakailah pakaian dan sarana pelindung, dan selalu kenakan kaca mata pelindung. Dengan memakai pakaian dan sarana pelindung, misalnya masker anti debu, pakaian tertutup yang tidak licin, helm pelindung, dan penutup telinga sesuai dengan pekerjaan yang dilakukan dengan perkakas listrik, bahaya terjadinya luka-luka dapat dikurangi. c) Jagalah agar perkakas listrik tidak dihidupkan secara tidak sengaja. Pastikan perkakas listrik dalam keadaan mati sebelum steker disambungkan ke sumber listrik dan/atau sebelum perkakas diangkat untuk dibawa. Jika saat membawa perkakas listrik jari Anda berada pada saklar untuk menghidupkan dan mematikan, dan perkakas yang dalam keadaan hidup disambungkan ke listrik, dapat terjadi kecelakaan. d) Lepaskan semua perkakas penyetel atau kunci pas sebelum perkakas listrik dihidupkan. Perkakas atau kunci yang tertinggal pada bagian yang berputar dapat menyebabkan luka-luka. e) Atur posisi badan sehingga Anda dapat bekerja dengan aman. Berdirilah dengan mantap dan jagalah keseimbangan. Dengan demikian Anda dapat mengendalikan perkakas listrik dengan lebih baik jika terjadi hal yang tidak terduga. f) Pakailah pakaian yang pantas. Jangan memakai pakaian longgar atau perhiasan. Jagalah agar rambut, pakaian, dan sarung tangan tidak masuk ke bagian perkakas yang bergerak. Pakaian longgar, rambut panjang, atau perhiasan dapat tersangkut pada bagian yang bergerak. g) Jika ada kemungkinan untuk memasang alat penghisap dan penampung debu, pastikan alat-alat tersebut terpasang dan digunakan dengan benar. Penggunaan alat penghisap dapat mengurangi bahaya yang disebabkan oleh debu.

4) Penggunaan dan penanganan perkakas listrik dengan seksama

a) Janganlah membebankan perkakas listrik terlalu berat. Gunakan selalu perkakas listrik yang cocok untuk pekerjaan yang dilakukan. Dengan perkakas listrik yang cocok Anda bekerja lebih baik dan lebih aman dalam batas-batas kemampuan yang ditentukan. b) Janganlah menggunakan perkakas listrik yang tombolnya rusak. Perkakas listrik yang tidak bisa dihidupkan atau dimatikan, berbahaya dan harus diperbaiki. c) Tariklah steker dari stopkontak dan/atau keluarkan baterai, sebelum Anda melakukan penyetelan pada perkakas listrik, mengganti alat kerja, atau sebelum menyimpan perkakas listrik. Tindakan keselamatan kerja ini mengurangi bahaya perkakas listrik hidup secara tidak disengaja. d) Simpanlah perkakas listrik yang tidak digunakan di luar jangkauan anak-anak. Janganlah mengizinkan orang-orang yang tidak mengenal perkakas listrik ini atau yang belum membaca petunjuk-petunjuk ini, menggunakan perkakas listrik ini. Perkakas listrik bisa menjadi berbahaya, jika digunakan oleh orang-orang yang tidak mengenalnya. e) Rawatlah perkakas listrik dengan seksama. Periksalah, apakah bagian-bagian perkakas listrik yang bergerak berfungsi dengan baik dan tidak tersangkut, apakah ada bagian-bagian yang patah atau rusak sedemikian, sehingga dapat mempengaruhi jalannya perkakas listrik. Biarkan bagian-bagian perkakas yang rusak diperbaiki, sebelum Anda mulai menggunakan perkakas listrik. Banyak kecelakaan terjadi karena perkakas listrik tidak dirawat dengan seksama.

f) Perhatikan supaya alat-alat pemotong selalu tajam dan bersih. Alat-alat pemotong dengan mata-mata pemotong yang tajam dan dirawat dengan seksama tidak mudah tersangkut dan lebih mudah dikendalikan. g) Gunakanlah semua perkakas listrik, aksesori, alat-alat kerja, dsb. sesuai dengan petunjuk-petunjuk. Perhatikan syarat-syarat kerja dan macam pekerjaan yang dilakukan. Penggunaan perkakas listrik untuk macam pekerjaan yang tidak cocok dengan kegunaannya bisa mengakibatkan keadaan yang berbahaya.

5) Servis

a) Biarkan perkakas listrik Anda diperbaiki oleh orang-orang ahli yang berpengalaman dan dengan menggunakan suku cadang yang asli. Dengan demikian terjamin keselamatan kerja dengan perkakas listrik ini secara sinambung.

Petunjuk-petunjuk untuk keselamatan kerja untuk mesin gerinda tangan

Petunjuk-petunjuk untuk keselamatan kerja yang sama untuk pekerjaan menggerinda, mengampelas dengan kertas pasir, bekerja dengan sikat kawat, dan memotong

Perkakas listrik ini dapat digunakan sebagai mesin gerinda, mesin ampelas dengan kertas pasir, sikat kawat, dan sebagai mesin potong. Perhatikanlah semua petunjuk keselamatan kerja, petunjuk penggunaan, gambar-gambar, dan data-data yang Anda terima bersama dengan perkakas listrik. Jika Anda tidak menaati petunjuk-petunjuk berikut, bisa terjadi kontak listrik, kebakaran, dan/atau luka-luka berat. Perkakas listrik ini tidak cocok untuk pekerjaan memoles. Pemakaian perkakas listrik untuk pekerjaan yang tidak sesuai dengan tujuannya bisa menyebabkan keadaan yang membahayakan dan terjadinya luka-luka.

Gunakanlah aksesori yang dirancang khusus untuk perkakas listrik ini dan dianjurkan oleh Bosch. Jika suatu aksesori dipasang pada perkakas listrik milik Anda, ini tidak berarti bahwa penggunaannya yang aman terjamin. Kecepatan putaran yang diizinkan dari alat kerja harus paling sedikit sebesar kecepatan putaran maksimal yang tercantum pada perkakas listrik. Aksesori yang diputarkan lebih cepat daripada kecepatan putaran yang diizinkan, bisa terpatah dan beterbangan. Diameter luar dan ketebalan alat kerja harus sesuai dengan ukuran-ukuran yang dianjurkan bagi perkakas listrik milik Anda. Alat kerja yang tidak cocok ukurannya tidak bisa dilindungi atau dikendalikan dengan baik. Mata gerinda, flens, piringan, atau alat kerja lainnya harus duduk pas pada poros kerja dari perkakas listrik milik Anda. Alat kerja yang tidak duduk pas pada poros kerja dari perkakas listrik, berputar tidak sempurna karena tidak balans, bervibrasi keras sekali, dan bisa membuat perkakas listrik tidak bisa dikendalikan. Janganlah menggunakan alat kerja yang tidak mulus. Sebelum digunakan, periksalah selalu alat kerja seperti mata gerinda diperiksa apakah ada bagian yang sembul dan retak, piringan diperiksa apakah retak, aus, atau tumpul, sikat kawat diperiksa apakah ada kawat yang terlepas atau putus. Jika perkakas listrik atau alat kerja jatuh, periksalah apakah menjadi rusak, dan gunakanlah alat kerja lain yang tidak rusak. Jika Anda telah memeriksa alat kerja dan memasangnya, Anda dan orang-orang yang berada di dekat tempat kerja harus menjauh dari lingkungan gerak alat kerja yang memutar dan biarkan perkakas listrik berjalan dengan kecepatan putaran maksimal selama satu menit. Kebanyakan alat kerja yang rusak akan putus selama uji coba ini.

▶ Pakailah sarana pelindung bagi diri Anda. Tergantung dari macam pekerjaan yang dilakukan, pakailah kedok penutup muka, pelindung mata atau kaca mata pelindung. Jika perlu, pakailah kedok anti debu, penutup telinga, sarung tangan pelindung atau pakaian pelindung khusus yang melindungi Anda dari butir-butir gerinda dan butir-butir bahan (serbuk). Mata harus dilindungi terhadap benda-benda yang beterbangan, yang terjadi pada beberapa macam pemakaian perkakas listrik. Kedok anti debu atau kedok pelindung pernapasan harus mampu menyaring debu yang terjadi selama pemakaian perkakas listrik. Jika Anda mendengar suara bising untuk waktu yang lama, daya pendengaran bisa berkurang. Perhatikanlah supaya orang-orang lain cukup jauh dari tempat kerja Anda. Semua orang yang mendekati tempat kerja Anda harus memakai sarana pelindung badan. Pecahan-pecahan dari benda yang dikerjakan atau alat kerja yang berputar dapat mengenai dan mengakibatkan luka-luka, juga di tempat yang agak jauh dari lingkungan gerak mesin. ▶ Peganglah perkakas listriknya pada pegangan yang terisolir, jika Anda tidak terhindar dari kontak dengan kabel listrik atau kabel perpanjangan. Perkakas ini dapat menyebabkan bagian-bagian logam dari perkakas listrik juga bertegangan dan lalu mengakibatkan kontak listrik. Jauhkan kabel listrik dari alat kerja yang berputar. Jika Anda tidak bisa mengendalikan perkakas listrik, kabel listrik bisa terpotong atau tersangkut dan lalu tangan Anda bisa terkena pada alat kerja yang berputar. Janganlah meletakkan perkakas listrik jika alat kerjanya belum berhenti sama sekali. Alat kerja yang telah berputar bisa terkena pada permukaan di mana perkakas listrik diletakkan sehingga Anda tidak bisa mengendalikan perkakas listrik.

Janganlah membawa perkakas listrik hidup jika Anda sedang mengangkatnya. Pakaian Anda secara tidak disengaja bisa tersangkut pada alat kerja yang berputar dan alat kerja ini bisa menancap dalam badan Anda. Bersihkan lubang-lubang ventilasi pada perkakas listrik Anda secara berkala. Kipas angin motor menarik debu ke dalam rumah dan debu logam dalam jumlah yang banyak bisa menyebabkan bahaya. Janganlah menggunakan perkakas listrik di dekat bahan-bahan yang mudah terbakar. Bunga api bisa menyulut bahan-bahan ini. Janganlah memakai alat kerja yang memerlukan cairan pendingin. Penggunaan air atau cairan pendingin lainnya bisa menyebabkan kontak listrik.

Bantingan dan petunjuk-petunjuk khusus

Bantingan (kickback) adalah reaksi yang terjadi tiba-tiba jika alat kerja yang berputar tersangkut atau memblok, misalnya mata gerinda, piringan, sikat kawat, dsb. Jika alat kerja tersangkut atau memblok, alat kerja berhenti memutar secara tiba-tiba. Dengan demikian, perkakas listrik yang tidak biasa dikendalikan terpelanting ke arah yang berlawanan dengan arah putaran alat kerja di tempat di mana alat kerja memblok. Jika misalnya mata gerinda tersangkut atau memblok dalam benda yang dikerjakan, maka pinggiran mata gerinda yang berada di dalam benda yang dikerjakan tersangkut dan bisa mengakibatkan mata gerinda lepas atau bantingan. Dalam hal demikian, mata gerinda bergerak mendekati atau menjauhi orang yang menggunakan perkakas listrik, tergantung dari arah putaran mata gerinda di tempat di mana mata gerinda memblok. Dalam hal ini mata gerinda bisa lepas. Bantingan adalah akibat dari penggunaan perkakas listrik yang tidak cocok dan tidak betul. Bantingan bisa dihindarkan dengan cara-cara yang diterangkan di bawah ini.

▶ Peganglah perkakas listrik dengan baik dan aturkan badan dan lengan-lengan Anda sedemikian, sehingga Anda bisa mengimbangi jika perkakas listrik membanting. Gunakan selalu gagang tambahan jika memang ada, sehingga Anda bisa mengendalikan daya bantingan-daya bantingan untuk momen reaksi-momen reaksi sebagai baliknya pada waktu putaran sedang bertambah. Orang yang menggunakan perkakas listrik bisa mengendalikan bantingan untuk daya reaksi-daya reaksi jika orang ini menaati petunjuk-petunjuk untuk keselamatan kerja. Janganlah sekali-kali mendekatkan tangan Anda pada alat kerja-alat kerja yang sedang berputar. Jika perkakas listrik membanting, alat kerja bisa bergerak di atas tangan Anda. Jauhkan badan Anda dari bidang yang terjangkau oleh perkakas listrik yang membanting. Perkakas listrik dibanting dalam arah yang berlawanan dengan arah putaran mata gerinda pada tempat di mana mata gerinda memblok. Bekerjalah dengan hati-hati di sudut-sudut, pinggiran yang tajam, dsb. Jagalah supaya alat kerja-alat kerja tidak memantul dari benda yang dikerjakan dan terjepit. Alat kerja yang berputar cenderung terjepit di sudut-sudut, pinggiran yang tajam, atau bisa memantul. Ini menyebabkan perkakas listrik tidak bisa dikendalikan yang untuk menyebabkan bantingan. Janganlah menggunakan mata gergaji rantai atau mata gergaji yang bergerigi. Alat kerja-alat kerja demikian sering mengakibatkan bantingan atau untuk membuat perkakas listrik tidak bisa dikendalikan.

Petunjuk-petunjuk untuk keselamatan kerja khusus untuk menggerinda dan memotong

Gunakanlah selalu alat kerja-alat kerja yang diizinkan untuk perkakas listrik milik Anda dan kap pelindung yang khusus untuk alat kerja-alat kerja ini. Alat kerja-alat kerja yang tidak khusus untuk perkakas listrik ini tidak bisa ditutupi dan membahayakan.

Kap pelindung harus dipasangkan dengan benar pada perkakas listrik dan harus disetel sedemikian rupa sehingga penggunaan perkakas listrik paling aman, artinya bagian alat kerja yang menghadap ke orang yang menggunakan perkakas listrik harus tertutup oleh kap pelindung sebesar mungkin. Kap pelindung harus melindungi orang yang menggunakan perkakas listrik terhadap bahan yang terpatah atau persentuhan yang tidak disengaja dengan alat kerja. Alat kerja hanya boleh digunakan untuk macam penggunaan yang disarankan. Misalnya: janganlah sekali-kali menggerinda dengan sisi samping dari mata potong. Mata potong digunakan untuk mengikis bahan dengan pinggiran dari piringan. Tekanan dari samping pada alat kerja ini bisa mematahkannya. Gunakan selalu flens penjepit yang mulus dan dalam ukuran dan bentuk yang cocok untuk alat kerja yang Anda pilih. Flens yang cocok tidak mengindarkan mata gerinda dan dengan demikian menghindarkan mata gerinda dari kerusakan. Flens untuk mata potong biasa berbeda daripada flens untuk mata gerinda lainnya. Janganlah menggunakan mata gerinda yang aus dari perkakas listrik yang lebih besar. Mata gerinda dari perkakas listrik yang lebih besar tidak cocok untuk kecepatan putaran yang lebih tinggi dari perkakas listrik yang lebih kecil dan bisa terpatah karenanya.

Petunjuk-petunjuk untuk keselamatan kerja lainnya khusus untuk memotong

Perhatikanlah supaya mata potong tidak memblok dan janganlah menekannya terlalu keras. Janganlah membuat pemotongan yang terlalu dalam. Pembebanan yang terlalu berat pada mata potong meningkatkan pembebanannya dan membuatnya mudah tersangkut atau memblok dan dengan demikian bisa terjadi bantingan pada mata potong.

Janganlah mendekati lingkungan depan atau belakang mata potong yang sedang berputar. Jika Anda menggerakkan mata potong dalam benda yang dikerjakan menjauh dari diri Anda, dan terjadi bantingan, perkakas listrik terpelanting ke arah Anda dengan mata potong yang telah berputar. Jika mata potong terjepit atau jika Anda menghentikan sebentar pekerjaan, matikan perkakas listrik dan janganlah menggoyangkannya hingga mata potong berhenti memutar. Janganlah sekali-kali mencoba untuk menarik mata potong yang masih berputar dari jalur pemotongannya, bisa terjadi bantingan. Periksalah mengapa mata potong terjepit dan betulkan. Janganlah menghidupkan kembali perkakas listrik selama perkakas listrik masih berada dalam benda yang dikerjakan. Biarkan mata potong mencapai kecepatan putaran nominal dahulu sebelum Anda melanjutkan pemotongan dengan hati-hati. Jika tidak, mata potong bisa tersangkut, melompat ke luar dari jalur pemotongan untuk mengakibatkan bantingan. Topanglah pelat-pelat atau benda-benda yang besar yang dikerjakan untuk mengurangi risiko terjadinya bantingan karena mata potong yang terjepit. Benda-benda yang besar melengkung ke bawah karena beratnya sendiri. Benda yang dikerjakan harus ditopang pada kedua sisinya, baik di dekat jalur pemotongan maupun di pinggirannya. Berhati-hatilah sekali jika melakukan pemotongan "kantung" di tembok atau tempat-tempat lain yang tidak terlihat bagian dalamnya. Mata potong yang masuk ke dalam bahan dan tanpa disengaja memotong pipa gas atau pipa air, saluran listrik atau benda-benda lainnya, bisa mengakibatkan bantingan.

Petunjuk-petunjuk untuk keselamatan kerja khusus untuk mengampelas dengan kertas pasir

Janganlah memakai daun ampelas yang terlalu besar, melainkan taatilah petunjuk-petunjuk pabrik tentang ukuran daun ampelas. Daun ampelas yang lebih besar daripada piringan biasa mengakibatkan terjadinya luka-luka, daun ampelas biasa memblok, sobek atau mengakibatkan bantingan.

Petunjuk-petunjuk untuk keselamatan kerja khusus untuk pekerjaan dengan sikat kawat

Perhatikanlah bahwa kawat-kawat bisa terlepas dari sikat kawat, juga dalam pemakaian yang biasa. Janganlah membebani kawat-kawat terlalu berat dengan tekanan yang terlalu besar. Kawat-kawat yang beterbangan dengan mudahnya bisa menembusi pakaian yang tipis dan/atau kulit kita.

Jika penggunaan kap pelindung dianjurkan, perhatikanlah supaya kap pelindung dan sikat kawat tidak bersentuhan. Diameter piringan sikat dan mangkok sikat kawat bisa menjadi lebih besar karena tekanan atau daya sentrifugal.

Petunjuk-petunjuk untuk keselamatan kerja lainnya

Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan kerusakan barang-barang atau dapat mengakibatkan kontak listrik.

Saat mengerjakan batu, gunakanlah alat penghisap debu. Mesin penghisap debu harus diizinkan untuk mengisap debu batu-batuan. Penggunaan alat ini mengurangi bahaya akibat debu. Untuk memotong batu, gunakanlah mistar jarak. Tanpa mistar sebagai sandaran di samping mata potong, mata potong bisa tersangkut dan mengakibatkan bantingan. Selama digunakan, peganglah perkakas listrik dengan kedua tangan dan perhatikanlah supaya Anda berdiri dengan teguh. Perkakas listrik bisa dikendalikan lebih baik jika dipegang dengan kedua tangan. Usahakan supaya benda yang dikerjakan tidak goyang. Benda yang ditahan dalam alat pemegang atau bais lebih mantap daripada benda yang dipegang dengan tangan. Jagalah supaya tempat di mana Anda bekerja selalu bersih. Campuran bahan-bahan bisa terbakar atau meledak. Janganlah menggunakan perkakas listrik jika kabelnya rusak. Janganlah menyentuh kabel yang rusak dan tariklah steker dari stopkontak jika kabel menjadi rusak selama penggunaan perkakas listrik. Kabel yang rusak membuat risiko terjadinya kontak listrik menjadi lebih besar.

Penjelasan tentang cara berfungsi

Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk

untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat. Bukalah halaman lipatan dengan gambar dari perkakas dan biarkan halaman ini terbuka selama Anda membaca petunjuk-petunjuk untuk penggunaan.

Penggunaan perkakas listrik

Perkakas listrik ini cocok untuk memotong, mengikis dan menyikat bahan-bahan logam dan batu-batuan tanpa menggunakan air. Untuk memotong logam harus digunakan kap pelindung khusus untuk memotong (aksesori). Untuk memotong batu-batuan harus digunakan kap penghisap khusus untuk memotong dengan mistar jarak (aksesori). Dengan alat kerja-alat kerja yang diizinkan, perkakas listrik ini juga bisa digunakan untuk melakukan pengampelasan dengan kertas pasir.

Bagian-bagian pada gambar

Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar.

1 Tombol penahan poros kerja 2 Peredaman getaran 3 Tombol untuk menghidupkan dan mematikan 4 Gagang tambahan 5 Poros kerja 6 Kap pelindung untuk menggerinda 7 Nok penempatan 8 Tuas penegang untuk kap pelindung 9 Baut untuk penyetelan halus kap pelindung

10 Flens untuk poros kerja dengan ring-O 11 Mata gerinda/mata potong* 12 Mur untuk poros kerja 13 Mur untuk poros kerja yang dibuka dan dikunci dengan tangan SDS-clip 14 Kap pelindung untuk memotong 15 Pelindung tangan 16 Ring-ring antara 17 Piringan karet 18 Daun ampelas 19 Mur untuk poros kerja 20 Mangkok sikat kawat 21 Kap penghisap untuk memotong dengan mistar jarak 22 Mata potong intan*

*Aksesori yang ada pada gambar atau yang dijelaskan, tidak termasuk pasokan standar. Semua aksesori yang ada bisa Anda lihat dalam program aksesori Bosch.

Data teknis

Mesin gerinda tingan GWS ...	22-180 LV	22-230 LV	24-180 LV	24-180 LV	24-230 LV
Nomor model	3 601 ... H90 E.. H91 E.. H92 E.. H92 G.. H93 G..
Masukan nominal	W 2200 2200 2400 2400 2400
Daya	W 1500 1500 1600 1600 1600
Kecepatan putaran nominal	\( \min^{-1} \)	8500 6500 8500 8500 6500
Diameter mata gerinda, maks.	mm 180 230 180 180 230
Ulir poros kerja	M 14 M 14 M 14 M 14 M 14
Panjang ulir maks. dari poros kerja	mm 25 25 25 25 25
Kickback stop(Pengaman terhadap bantingan)	--	--	--	--	--
Penghindar hidup ulang	--	--	--	--	--
Pembatasan arus listrik pada awalanstart	--	--	--	--	--
Pegangan utama yangISA bisih diputar	--	--	-	●	●
Berat seksual dengan EPTA-Procedure01/2003	kg 5,2 5,3 5,2 5,3 5,4
Klasifikasi keamanan	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)

Mesin gerinda tangan GWS ...		24-230	24-180	24-180	24-230	24-230
	Professional	LVJ	LVI	LVI	LVI	LVI
Nomor model	3 601 ...	H93 J..	H92 C..	H92 H..	H93 C..	H93 H..
Masukan nominal	W	2400	2400	2400	2400
Daya	W	1600	1600	1600	1600
Kecepatan putaran nominal	\( \mathbf{min}^{-1} \)	6500	8500	8500	6500	6500
Diameter mata gerinda, maks.	mm	230	180	230	230
Ulir poros kerja		M 14	M 14	M 14	M 14
Panjang ulir maks. dari poros kerja	mm	25	25	25
Kickback stop(Pengaman terhadap bantingan)		-		●	●	●
Penghindar hidup ulang		●		●	●	●
Pembatasan arus listrik pada awalanstart		●		●	●	●
Pegangan utama yang bisa diputar		●	-		●
Berat seksuai dengan EPTA-Procedure01/2003	kg	5,5	5,3	5,4	5,5
Klasifikasi keamanan		\( \square/\square \)
Data-data berlaku untuk tegangan nominal [U]	230/240 V. Pada tegangan yang lebih rendah dan pada model khususmanecagara data-data ini bisa berlainan.
Perhatikanlah nomor model perkas listrik Anda yang tercantum pada label tipes mesin. Nama dagang dari menjadiperkas listrik bisa berbeda.

Cara memasang

Memasang alat-alat pelindung

Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.

Petunjuk: Jika mata gerinda selama penggunaan rusak, atau jika pemegang-pemegang pada kap pelindung/pada perkakas listrik rusak, perkakas listrik harus segera dikirimkan ke Service Center layanan purna jual, alamat lihat bab "Layanan purna jual dan konsultasi bagi pelanggan".

Buka tuas penegang untuk kap pelindung 8. Pasang kap pelindung 6 dengan nok penempatan 7 di dalam alur penempatan pada leher poros hingga lubang tengah dari kap pelindung duduk pada flens dari perkakas listrik dan putarkan kap pelindung 6 ke posisi yang dibutuhkan. Tutup kembali tuas penegang 8.

Setelkan kap pelindung 6 sedemikian, sehingga bunga api tidak mungkin memancar ke arah orang yang menggunakan perkakas.

Anda bisa merubah ketegangan penutupan kap pelindung 6 dengan cara mengendorkan atau mengencangkan baut untuk penyetelan halus 9. Perhatikanlah supaya kap pelindung 6 selalu kencang duduknya dan periksalah ini secara berkala.

Perhatikan: Nok penempatan pada kap pelindung 6 menjamin bahwa hanya kap pelindung yang cocok untuk tipe perkakas listrik yang biasa dipasang.

Kap pelindung untuk memotong

Untuk memotong logam, gunakanlah selalu kap pelindung untuk memotong 14. - Untuk memotong batu, gunakanlah selalu kap pengisap untuk memotong dengan mistar jarak 21.

Gagang tambahan yang dapat meredam getaran

Vibration

Gunakanlah perkakas listrik tersebut dengan gagang tambahan 4.

Pasangkan gagang tambahan 4 di sebelah kanan atau kiri dari kepala mesin, tergantung dari pekerjaan yang dilakukan. Gagang tambahan yang meredam getaran mengurangi vibrasi yang terjadi pada waktu penggunaan perkakas, sehingga bekerja dengan perkakas ini menjadi lebih nyaman dan aman. Janganlah sekali-kali mengubah gagang tambahan.

Untuk pekerjaan dengan menggunakan piringan karet 17 atau mangkok sikat kawat/piringan sikat/piringan dengan ampelas yang berlapis-lapis, pasanglah selalu pelindung tangan 15.

Pasang pelindung tangan 15 bersama dengan gagang tambahan 4.

Memasang alat kerja

Sebelum mulai bekerja dengan perkakas listrik, tariklah steker dari stopkontak. Mata gerinda dan mata potong menjadi panas, janganlah memegangnya jika belum menjadi dingin.

Bersihkan dahulu poros kerja 5 dan semua bagian-bagian yang akan dipasang.

Untuk memasang dan melepaskan alat kerja, tekan tombol penahan poros kerja 1 untuk menahan poros kerja.

Tombol penahan poros kerja hanya boleh ditekan jika poros kerja tidak berputar. Jika tidak demikian, perkakas listrik bisa menjadi rusak.

Mata gerinda/mata potong

Perhatikanlah ukuran dari alat kerja. Diameter lubang harus pas persis pada flens untuk poros kerja. Janganlah gunakan adapter atau penyambung.

Jika digunakan mata potong intan, perhatikanlah bahwa tanda panah arah putaran pada mata potong intan dan arah putaran perkakas listrik (lihat tanda panah arah putaran pada kepala mesin) adalah cocok.

Urutan pemasangannya terlihat pada halaman bergambar.

Untuk memasang mata gerinda/mata potong, ulirkan mur untuk poros kerja 12 dan kencangkan dengan kunci ring ganda, lihat bab "Mur untuk poros kerja yang dibuka dan dikunci dengan tangan".

Setelah memasang alat kerja dan sebelum menghidupkan perkakas, periksalah apakah alat kerja sudah dipasang dengan benar dan dapat berputar secara bebas. Perhatikanlah supaya alat kerja tidak menyinggung kap pelindung atau bagian-bagian lainnya.

Di dalam flens untuk poros kerja 10 di sekitar tingkatan pemusatan ada cincin dari bahan sintetik (ring-O). Jika ring-O ini tidak ada atau rusak, mutlak harus diganti (nomor model 1600 210 039) sebelum flens untuk poros kerja 10 dipasang.

Piringan dengan ampelas yang berlapis-lapis

Untuk pekerjaan dengan piringan ampelas berlapis-lapis, selalu pasang pelindung tangan 15.

Piringan karet

Untuk pekerjaan dengan piringan karet 17, selalu pasang pelindung tangan 15.

Urutan pemasangannya terlihat pada halaman bergambar.

Sebelum memasang piringan karet 17, pasang kedua ring 16 pada poros kerja 5.

Ulirkan mur untuk poros kerja 19 dan kencangkan dengan kunci ring ganda.

Mangkok sikat kawat/piringan sikat

Untuk pekerjaan dengan mangkok sikat kawat atau piringan sikat, selalu pasang pelindung tangan 15.

Urutan pemasangannya terlihat pada halaman bergambar.

Mangkok sikat kawat/piringan sikat harus dipasang sedemikian rupa pada poros kerja, sehingga ulir pada poros kerja masuk sepenuhnya dan alat kerja menempel pada flens untuk poros kerja. Kencangkan mangkok sikat kawat/piringan sikat dengan kunci pas.

Mur untuk poros kerja yang dibuka dan dikunci dengan tangan SDS-c/

Untuk mengganti alat kerja dengan mudah tanpa menggunakan perkakas lain, sebagai ganti mur untuk poros kerja 12 bisa digunakan mur untuk poros kerja yang dibuka dan dikunci dengan tangan 13.

Mur untuk poros kerja yang dibuka dan dikunci dengan tangan 13 hanya boleh digunakan untuk mata gerinda dan mata potong.

Gunakanlah mur untuk poros kerja yang dibuka dan dikunci dengan tangan 13 yang mulus dan tidak rusak.

Pada saat mengulirkan, perhatikanlah supaya sisi dari mur 13 yang ada tulisannya tidak berhadapan dengan mata gerinda; panah harus mengarah pada tanda 23.

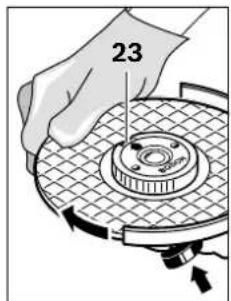

Tekan tombol penahan poros kerja 1 untuk menahan poros kerja. Untuk mengencangkan mur untuk poros kerja yang dibuka dan dikunci dengan tangan, putarkan mata gerinda dalam arah jalannya jarum jam dengan keras.

Mur untuk poros kerja yang dibuka dan dikunci dengan tangan yang telah dipasangkan sebagaimana mestinya dan tidak rusak, dapat dilepaskan dengan tangan dengan cara memutar cincin bergerigi dalam arah yang berlawanan deng

an jalannya jarum jam.

Janganlah melepaskan mur untuk poros kerja yang dibuka dan dikunci dengan tangan yang terlalu kencang daduknya dengan tang, melainkan gunakanlah kunci ring ganda.

Pasangkan kunci ring ganda seperti terlihat dalam gambar.

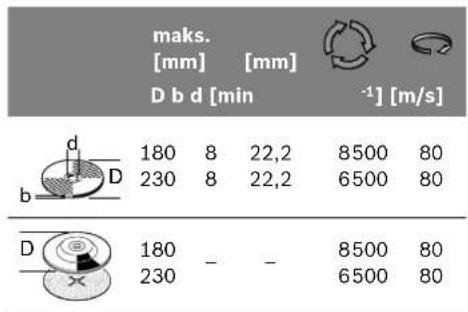

Alat kerja-alat kerja yang diizinkan pemakaiannya

Anda bisa menggunakan semua alat kerja-alat kerja yang disebutkan di dalam petunjuk-petunjuk untuk penggunaan ini.

Kecepatan putaran yang diizinkan [min^-1], atau kecepatan lingkar [m/s] dari alat kerja-alat kerja yang digunakan paling sedikit harus mencapai angka-angka yang tertera di dalam tabel di bawah ini.

Karena itu perhatikanlah selalu kecepatan putaran atau kecepatan lingkar yang diizinkan yang tercantum pada label alat kerja.

Memutar pegangan utama

(3601 H92 G../3601 H92 H../

3601 H93 G.//3601 H93 J./

Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.

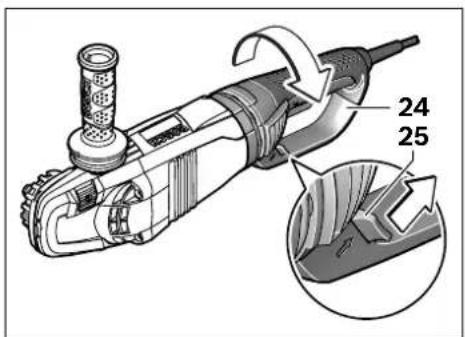

Pegangan utama 24 bisa diputarkan masing-masing sebesar 90° ke kiri untuk terhadap rumah motor. Dengan demikian posisi tombol untuk menghidupkan dan mematikan bisa disesuaikan pada penggunaan yang khusus, misalnya untuk pekerjaan memotong dengan kap penghisap dengan mister jarak 21/pesawat penopang untuk mesin gerinda potong untuk orang kidal.

Tarik pembuka kunci pegangan 25 dalam arah panah dan pada waktu yang sama, putarkan pegangan utama 24 ke posisi yang dikehendaki sampai mengancing.

Penghisapan debu/serbuk

Debu dari bahan-bahan seperti misalnya cat yang mengandung timbel (timah hitam), perkakas jenis kayu, bahan mineral dan logam bisa berbahaya bagi kesehatan. Menyentuh atau menghirup debu-debu ini bisa mengakibatkan reaksi alergi dan/atau penyakit saluran pernafasan dari orang yang menggunakan mesin atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon quercus atau pohon fagus silvatica dianggap bisa mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbesnya boleh dikerjakan oleh orang-orang yang ahli.

Gunakanlah sedapat mungkin sarana penghisap debu. - Perhatikanlah supaya ada pertukaran udara di tempat kerja. Kami anjurkan supaya Anda memakai kadok anti debu dengan saringan (filter) kelas P2.

Perhatikan tegangan jaringan listrik! Tegangan jaringan listrik HARUS sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik.

Pada penggunaan perkakas listrik dengan pembangkit listrik yang tidak tetap (generator), yang tidak mempunyai cadangan daya yang cukup kepada tidak mempunyai pengatur tegangan dengan penambahan arus listrik pada awalan start yang cocok, pada waktu perkakas listrik dihidupkan, daya bisa berkurang kepada perkakas listrik tidak jalan seperti semestinya. Perhatikanlah supaya pembangkit listrik yang Anda gunakan telah cocok, terutama dalam hal tegangan dan frekuensi jaringan.

Menghidupkan/mematikan perkakas listrik

Untuk menghidupkan perkakas listrik, dorongkan tombol untuk menghidupkan dan mematikan mesin 3 ke depan dan kemudian tekankan.

Untuk mengunci tombol untuk menghidupkan dan mematikan mesin 3 yang sedang ditekan, dorongkan tombol 3 ke depan lagi.

Untuk mematikan perkakas listrik, lepaskan tombol untuk menghidupkan dan mematikan mesin 3 atau jika tombol terkunci, tekan tombol 3 sebentar saja dan kemudian lepaskan.

Tombol tanpa penguncian (khusus mancanegara):

Untuk menghidupkan perkakas listrik, dorong tombol untuk menghidupkan dan mematikan mesin 3 ke depan dan kemudian tekan.

Untuk mematikan perkakas listrik, lepaskan tombol untuk menghidupkan dan mematikan 3.

Periksalah dahulu alat kerja sebelum menggunakannya. Alat kerja harus dipasang dengan benar dan harus bisa berputar secara bebas. Lakukan uji coba selama paling sedikit 1 menit tanpa pembebanan. Janganlah menggunakan alat kerja yang rusak, sembul, atau yang menyebabkan getaran. Alat kerja yang rusak bisa pecah dan menyebabkan luka-luka.

Kickback stop (Pengaman terhadap bantingan) (GWS 24-180 LVI/GWS 24-230 LVI)

KICK BACK STOP

Jika kecepatan putaran menurun dengan tiba-tiba, misalnya jika alat kerja memblok selama pemotongan, pengadaan listrik ke motor dihentikan secara elektronika.

Untuk menghidupkan kembali perkakas listrik, tombol untuk menghidupkan dan mematikan mesin 3 disetel pada posisi mati dan perkakas listrik dihidupkan kembali.

Petunjuk: Jika perkakas listrik berjalan dengan kecepatan putaran yang menurun, kickback stop (pengaman terhadap bantingan) tidak berfungsi. Perkakas listrik harus segera dikirimkan ke Service Center layanan purna jual, lihat bab "Layanan purna jual dan konsultasi bagi pelanggan".

Penghindar hidup ulang (GWS 24-230 LVJ/GWS 24-180 LVI/GWS 24-230 LVI)

Penghindar hidup ulang membuat supaya perkakas listrik tidak hidup kembali secara tidak terkendali setelah arus listrik terputus.

Untuk menghidupkan kembali perkakas listrik, tombol untuk menghidupkan dan mematikan mesin 3 disetel pada posisi mati dan perkakas listrik dihidupkan kembali.

Pembatasan arus listrik pada awalan start (GWS 24-230 LVJ/GWS 24-180 LVI/GWS 24-230 LVI)

Pembatasan arus listrik pada awalan start secara elektronika membatasi daya pada waktu perkakas listrik dihidupkan, sekering 16 A sudah cukup.

Petunjuk: Jika perkakas listrik segera setelah dihidupkan berjalan dengan kecepatan putaran penuh, pembatasan arus listrik pada awalan start, penghindar hidup ulang, dan kickback stop (pengaman terhadap bantingan) tidak berfungsi. Perkakas listrik harus segera dikirimkan ke Service Center layanan purna jual, alamat lihat bab "Layanan purna jual dan konsultasi bagi pelanggan".

Petunjuk-petunjuk untuk pemakaian

Berhati-hatilah jika membuat alur instalasi pada dinding-dinding yang memikul beban, lihat bab "petunjuk-petunjuk tentang statika". Tahan benda yang dikerjakan dengan alat pemegang, jika benda tidak mantap karena beratnya sendiri. Janganlah membebani perkakas listrik terlalu berat sehingga berhenti. Setelah pembebanan yang berat, biarkan perkakas listrik jalan tanpa pembebanan selama beberapa menit untuk mendinginkan alat kerja yang digunakan. Mata gerinda dan mata potong menjadi panas, janganlah memegangnya, jika belum menjadi dingin.

Petunjuk: Jika perkakas listrik tidak digunakan, tariklah stekernya dari stopkontak. Perkakas listrik ini meskipun dalam penyetelan mati mengonsumsi listrik sedikit, jika steker berada di dalam stopkontak dan ada tegangan jaringan.

Mengikis/mengerinda secara kasar

Janganlah sekali-kali menggunakan mata potong untuk pekerjaan tersebut.

Dengan sudut kerja antara 30° sampai 40° pada waktu mengikis didapatkan hasil pekerjaan yang paling bagus. Goyang-goyangkan perkakas listrik dengan tekanan yang ringan. Dengan demikian benda yang dikerjakan tidak menjadi panas, warna permukaan dari benda yang telah dikerjakan tidak berubah dan penampang menjadi lebih halus.

Piringan dengan ampelas yang berlapis-lapis

Dengan piringan dengan ampelas yang berlapis-lapis (aksesori) dapat dikerjakan permukaan yang melengkung dan profil-profil (asahan untuk membentuk alur-aluran).

Piringan dengan ampelas yang berlapis-lapis tahan lebih lama daripada daun ampelas-daun ampelas biasa, dan nilai kebisingan dan suhu yang terjadi selama penggunaan telah lebih rendah.

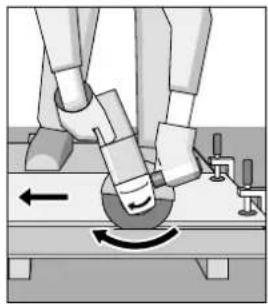

Memotong logam

Untuk memotong logam, gunakanlah selalu kap pelindung untuk memotong 14.

Selama memotong, dorongkan perkakas dengan tekanan yang sedang dan yang disesuaikan dengan bahan yang dikerjakan. Janganlah menekan, menjurus senjang, atau mengayunkan mata potong.

Janganlah menghentikan mata potong yang belum berhenti memutar dengan cara menekan sisi sampingnya.

Arah pemotongan harus selalu berlawanan dengan arah gerak dari alat kerja. Jika tidak, ada bahaya perkakas listrik terlompat dengan tiba-tiba dari jalur pemotongan.

Profil-profil dan pipa-pipa

Segiempat dapat dipotong dengan baik, jika diawali pada penampangnya yang paling kecil.

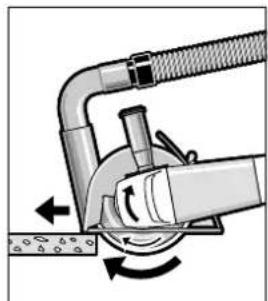

Memotong batu-batuan

Untuk memotong batu, gunakanlah selubung penghisap untuk memotong dengan mistar jarak 21. Perkakas listrik ini juga dapat digunakan untuk pemotongan/pengikisan tanpa air.

Untuk memotong batu-batuan, sebaiknya digunakan mata potong intan. Untuk menjaga supaya tidak tersangkut, harus digunakan selubung penghisap untuk memotong dengan mistar jarak 21.

Alat penghisap debu harus diizinkan untuk menghisap debu batu-batuan. Bosch menyediakan alat penghisap debu yang cocok.

Hidupkan perkakas listrik dan letakkan bagian depan dari mistar jarak pada benda yang dikerjakan. Dorongkan perkakas listrik dengan tekanan yang sedang dan yang sesuai dengan bahan yang dikerjakan.

Selama memotong bahan-bahan yang sangat keras, misalnya beton dengan kadar kerikil yang tinggi, mata potong intan bisa menjadi terlalu panas dan karena itu bisa rusak. Lingkaran bunga api yang berputar bersama dengan mata potong intan adalah tanda untuk hal ini. Dalam hal ini hentikan pekerjaan memotong dan biarkan mata potong intan berputar sebentar tanpa beban pada kecepatan putaran maksimal untuk mendinginkannya.

Jika pekerjaan memakan waktu semakin lama dan terjadi lingkaran bunga api, maka itu adalah tanda bahwa mata potong intan telah menjadi tumpul. Ini bisa diasah dengan cara memotong sedikit-sedikit pada bahan pengikisan, misalnya batu pasir kapur.

Petunjuk-petunjuk untuk statika

Membuat alur instalasi pada dinding yang memikul harus tunduk pada peraturan-peraturan norma DIN 1053 Bagian 1 atau peraturan-peraturan yang berlaku di mancanegara.

Peraturan-peraturan ini mutlak harus ditaati. Sebelum memulai pekerjaan sedemikian, mintalah nasehat dari ahli statika, arsitek atau pengawas bangunan.

Perawatan dan servis

Perawatan dan kebersihan

Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Perkakas listrik dan lubang ventilasi harus selalu dibersihkan supaya perkakas bisa digunakan dengan baik dan aman. ▶ Pada penggunaan yang luar biasa jika mengerjakan bahan logam, bisa terjadi debu yang konduktif di dalam perkakas listrik. Isolasi keselamatan dari perkakas listrik bisa menjadi berkurang. Dalam hal demikian kami anjurkan supaya digunakan saran penghisapan yang stasioner, lubang ventilasi sering-sering dibersihkan dengan cara menutup dan pemakaian sakelar pelindung terhadap arus penyimpangan (FI).

Simpanlah dan tangani aksesori secara cermat.

Jika pada suatu waktu perkakas listrik ini tidak biasa berjalan meskipun telah diproduksikan dan diperiksa dengan seksama, maka reparasinya harus dilakukan oleh Service Center perkakas listrik Bosch yang resmi.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, sebutkan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe perkakas.

Layanan purna jual dan konsultasi bagi pelanggan

Layanan purna jual Bosch menjawab semua pertanyaan Anda mengenai reparasi dan perawatan serta mengenai suku cadang produk ini. Gambar tiga dimensi dan informasi mengenai suku cadang biasa Anda lihat di:

www.bosch-pt.com

Tim konsultan Bosch dengan senang hati membantu Anda pada pembelian, penggunaan dan penyetelan produk ini dan aksesorinya.

Indonesia

PT. Multi Tehaka

Kawasan Industri Pulogadung

Perkakas listrik, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup.
