用户手册 GWS 24180 LVI BOSCH

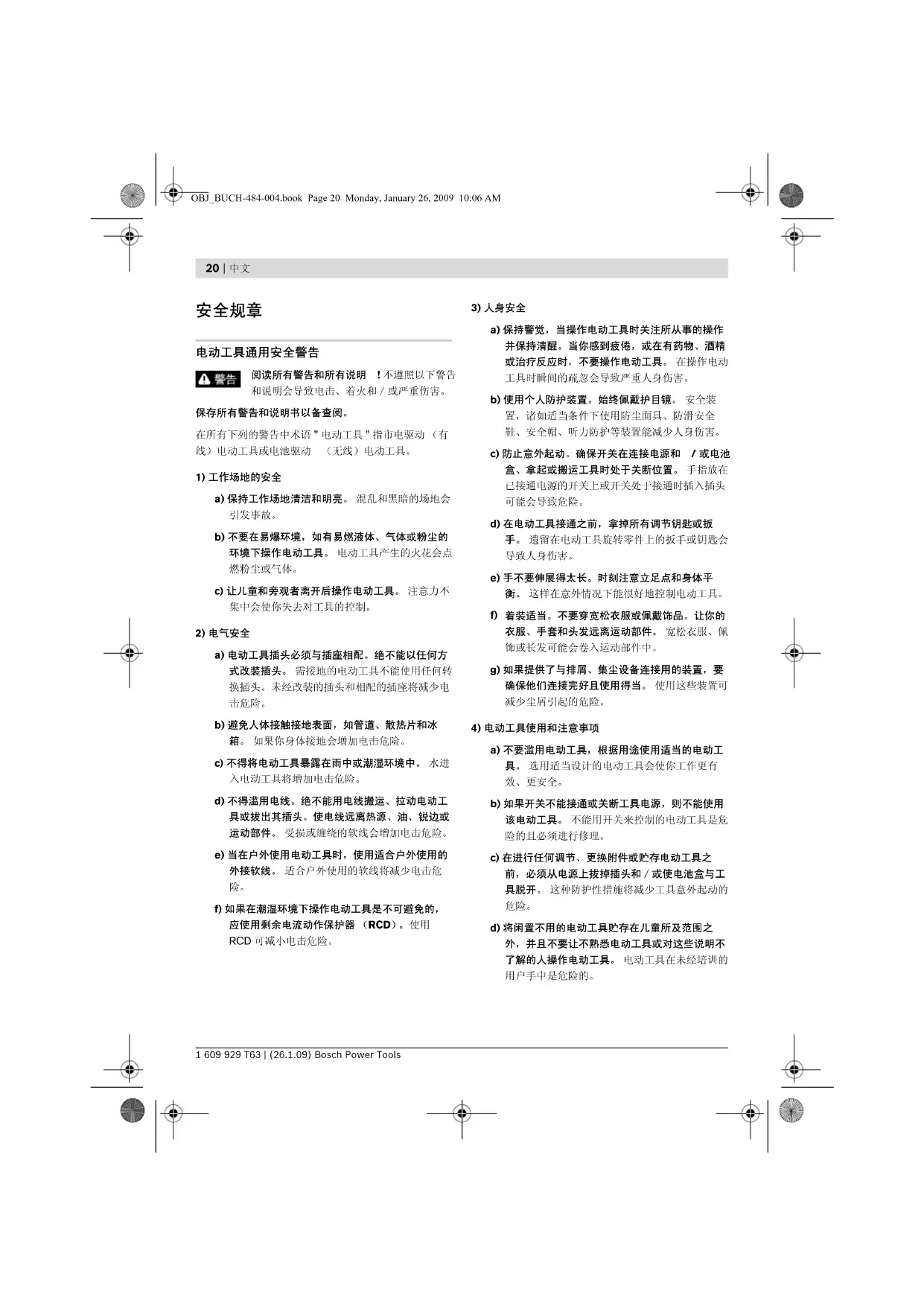

阅读所有警告和所有说明 ! 不遵照以下警告

在所有下列的警告中术语 " 电动工具 " 指市电驱动 （有

线）电动工具或电池驱动 （无线）电动工具。

a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会

b) 不要在易爆环境，如有易燃液体、气体或粉尘的

环境下操作电动工具。 电动工具产生的火花会点

c) 让儿童和旁观者离开后操作电动工具。 注意力不

a) 电动工具插头必须与插座相配。绝不能以任何方

式改装插头。 需接地的电动工具不能使用任何转

换插头。未经改装的插头和相配的插座将减少电

b) 避免人体接触接地表面，如管道、散热片和冰

c) 不得将电动工具暴露在雨中或潮湿环境中。 水进

d) 不得滥用电线。绝不能用电线搬运、拉动电动工

具或拔出其插头。使电线远离热源、油、锐边或

运动部件。 受损或缠绕的软线会增加电击危险。

e) 当在户外使用电动工具时，使用适合户外使用的

外接软线。 适合户外使用的软线将减少电击危

f) 如果在潮湿环境下操作电动工具是不可避免的，

应使用剩余电流动作保护器 （RCD）。 使用

a) 保持警觉，当操作电动工具时关注所从事的操作

并保持清醒。当你感到疲倦，或在有药物、酒精

或治疗反应时，不要操作电动工具。 在操作电动

b) 使用个人防护装置。始终佩戴护目镜。 安全装

置，诸如适当条件下使用防尘面具、防滑安全

鞋、安全帽、听力防护等装置能减少人身伤害。

c) 防止意外起动。确保开关在连接电源和 / 或电池

盒、拿起或搬运工具时处于关断位置。 手指放在

已接通电源的开关上或开关处于接通时插入插头

d) 在电动工具接通之前，拿掉所有调节钥匙或扳

手。 遗留在电动工具旋转零件上的扳手或钥匙会

e) 手不要伸展得太长。时刻注意立足点和身体平

衡。 这样在意外情况下能很好地控制电动工具。

着装适当。不要穿宽松衣服或佩戴饰品。让你的

衣服、手套和头发远离运动部件。 宽松衣服、佩

g) 如果提供了与排屑、集尘设备连接用的装置，要

确保他们连接完好且使用得当。 使用这些装置可

a) 不要滥用电动工具，根据用途使用适当的电动工

具。 选用适当设计的电动工具会使你工作更有

b) 如果开关不能接通或关断工具电源，则不能使用

该电动工具。 不能用开关来控制的电动工具是危

c) 在进行任何调节、更换附件或贮存电动工具之

前，必须从电源上拔掉插头和／或使电池盒与工

具脱开。 这种防护性措施将减少工具意外起动的

d) 将闲置不用的电动工具贮存在儿童所及范围之

外，并且不要让不熟悉电动工具或对这些说明不

了解的人操作电动工具。 电动工具在未经培训的

OBJ_BUCH-484-004.book Page 20 Monday, January 26, 2009 10:06 AM中文 | 21

Bosch Power Tools 1 609 929 T63 | (26.1.09)

e) 保养电动工具。检查运动件是否调整到位或卡

住，检查零件破损情况和影响电动工具运行的其

他状况。如有损坏，电动工具应在使用前修理

好。 许多事故由维护不良的电动工具引发。

f) 保持切削刀具锋利和清洁。 保养良好的有锋利切

g) 按照使用说明书，考虑作业条件和进行的作业来

使用电动工具、附件和工具的刀头等。 将电动工

具用于那些与其用途不符的操作可能会导致危

a) 将你的电动工具送交专业维修人员，使用同样的

备件进行修理。 这样将确保所维修的电动工具的

砂磨、砂光、钢丝砂光或砂磨切割操作的通用安全警告

f 该电动工具是用于实现砂轮机、砂光机、钢丝刷或

切断工具功能的。阅读随该电动工具提供的所有安全

警告、说明、图解和规定。 不了解以下所列所有说

f 不推荐用该电动工具进行抛光。 电动工具不按指定

的功能去操作，可能发生危险和引起人身伤害。

f 不使用非工具制造商推荐和专门设计的附件。 否则

该附件可能被装到你的电动工具上，而它不能保证

f 附件的额定速度必须至少等于电动工具上标出的最

大速度。 附件以比其额定速度大的速度运转会发生

f 附件的外径和厚度必须在电动工具额定能力范围之

内。 不正确的附件尺寸不能得到充分防护或控制。

f 砂轮、法兰盘、靠背垫或任何其他附件的轴孔尺寸

必须适合于安装到电动工具的主轴上。 带轴孔的、

与电动工具安装件不配的附件将会失稳、过度振动

f 不要使用损坏的附件。在每次使用前要检查附件，

例如砂轮是否有碎片和裂缝，靠背垫是否有裂缝、

撕裂或过度磨损，钢丝刷是否松动或金属丝是否断

裂。如果电动工具或附件跌落了，检查是否有损坏

或安装没有损坏的附件。检查和安装附件后，让自

己和旁观者的位置远离旋转附件的平面，并以电动

工具最大空载速度运行 1 分钟。 损坏的附件通常在

f 戴上防护用品。根据适用情况，使用面罩、安全护

目镜或安全眼镜。适用时，戴上防尘面具、听力保

护器、手套和能挡小磨料或工件碎片的工作围裙。

眼防护罩必须挡住各种操作产生的飞屑。防尘面具

或口罩必须能够过滤操作产生的颗粒。长期暴露在

f 让旁观者与工作区域保持一安全距离。任何进入工

作区域的人必须戴上防护用品。 工件或破损附件的

碎片可能会飞出并引起紧靠着操作区域的旁观者的

伤害。切割附件触及带电导线会使电动工具外露的

f 当在切割附件有可能切割到暗线或自身电线的场所

进行操作时，只能通过绝缘握持面来握住电动工具。

切割附件碰到一根带电导线可能会使电动工具外露

f 使软线远离旋转的附件。 如果控制不当，软线可能

被切断或缠绕，并使得你的手或手臂可能被卷入旋

f 直到附件完全停止运动才放下电动工具。 旋转的附

件可能会抓住表面并拉动电动工具而让你失去对工

f 当携带电动工具时不要开动它。 意外地触及旋转附

f 经常清理电动工具的通风口。 电动机风扇会将灰尘

吸进机壳，过多的金属粉末沉积会导致电气危险。

f 不要在易燃材料附近操作电动工具。 火星可能会点

f 不要使用需用冷却液的附件。 用水或其他冷却液可

f 反弹是因卡住或缠绕住的旋转砂轮、靠背垫、钢丝

刷或其他附件而产生的突然反作用力。卡住或缠绕

会引起旋转附件的迅速堵转，随之使失控的电动工

具在卡住点产生与附件旋转方向相反的运动。

例如，如果砂轮被工件缠绕或卡住了，伸入卡住点

的砂轮边缘可能会进入材料表面而引起砂轮爬出或

反弹。砂轮可能飞向或飞离操作者，这取决于砂轮

在卡住点的运动方向。在此条件下砂轮也可能碎裂。

反弹是电动工具误用和 / 或不正确操作工序或条件的

结果。可以通过采取以下给出的适当预防措施得以

f 保持紧握电动工具，使你的身体和手臂处于正确状

态以抵抗反弹力。如有辅助手柄，则要一直使用，

以便最大限度控制住起动时的反弹力或反力矩。 如

采取合适的预防措施，操作者就可以控制反力矩或

f 绝不能将手靠近旋转附件。 附件可能会反弹碰到手。

f 不要站在发生反弹时电动工具可能移动到的地方。

反弹将在缠绕点驱使工具逆砂轮运动方向运动。

f 当在尖角、锐边等处作业时要特别小心。避免附件

的弹跳和缠绕。 尖角、锐边和弹跳具有缠绕旋转附

f 不要附装上锯链、木雕刀片或带齿锯片。 这些锯片

f 只使用所推荐的砂轮型号和为选用砂轮专门设计的

护罩。 不是为电动工具设计的砂轮不能充分得到防

f 护罩必须牢固地装在电动工具上，且放置得最具安

全性，只有最小的砂轮部分暴露在操作人前面。 护

罩帮助保护操作者免于受到爆裂砂轮碎片和偶然触

f 砂轮只用作推荐的用途。例如：不要用切割砂轮的

侧面进行磨削。 施加到砂轮侧面的力可能会使其碎

f 始终为所选砂轮选用未损坏的、有恰当规格和形状

的砂轮法兰盘。 合适的砂轮法兰盘支承砂轮可以减

小砂轮破裂的可能性。切割砂轮的法兰盘可以不同

f 不要使用从大规格电动工具上用剩的磨损砂轮。 用

于大规格电动工具上的砂轮不适于较小规格工具的

f 不要"夹"住切割砂轮或施加过大的压力。不要试图做

过深的切割。 给砂轮施加过应力增加了砂轮在切割

时的负载，容易缠绕或卡住，增加了反弹或砂轮爆裂

f 身体不要对着旋转砂轮，也不要站在其后。 当把砂

轮从操作者身边的操作点移开时，可能的反弹会使

f 当砂轮被卡住或无论任何原因而中断切割时，关掉

电动工具并握住工具不要动，直到砂轮完全停止。决

不要试图当砂轮仍然运转时使切割砂轮脱离切割，

否则会发生反弹。 调查并采取校正措施以消除砂轮

f 不能在工件上重新起动切割操作。让砂轮达到全速

后再小心地重新进入切割。 如果电动工具在工件上

支撑住板材或超大工件可使得砂轮卡住和反弹的危

险降到最低限度。 大工件凭借自重而下垂。必须在

工件靠近切割线处和砂轮两侧近工件边缘处放置支

f 当进行"盲切割"进入墙体或其他盲区时要格外小心。

伸出的砂轮可能会割到煤气管或水管，电线或由此

f 当砂光时，不要使用超大砂盘纸。选用砂盘纸时应

按照制造商的推荐。 超出砂光垫盘的大砂盘纸有撕

裂的危险并且会引起缠绕、砂盘的撕裂或反弹。

f 要意识到即使正常操作时钢丝线也会从刷子甩出。

不要对钢丝刷施加过大的负荷而使得钢丝线承受过

应力。 钢丝线可能会轻易刺入薄的衣服和 / 或皮肤

f 如果建议钢丝刷使用护罩，则不允许该护罩对钢丝

轮或钢丝刷有任何干扰。 钢丝轮或钢丝刷在工作负

OBJ_BUCH-484-004.book Page 22 Monday, January 26, 2009 10:06 AM中文 | 23 Bosch Power Tools 1 609 929 T63 | (26.1.09) 其它的警告事项

f 使用合适的侦测装置侦察隐藏的电线，或者向当地

的相关单位寻求支援。 接触电线可能引起火灾並让

操作者触电。损坏了瓦斯管会引起爆炸。凿穿水管

不仅会造成严重的财物损失，也可能导致触电。

f 加工石材时必须使用检验合格的石尘专用吸尘装置。

f 切割石材时必须使用导引板。 如果缺少侧面导引，

f 工作时必须用双手握紧电动工具，並且要确保立足

f 固定好工件。 使用固定装置或老虎钳固定工件，会

f 工作场所必须保持清洁。 不同的工作尘经过混合后

容易产生化学反应，十分危险。轻金属尘容易著火

f 勿使用电线已经损坏的电动工具。如果电源电线在

工作中受损，千万不可触摸损坏的电线，並马上拔

出插头。 损坏的电线会提高使用者触电的危险。

翻开标示了机器详解图的折叠页。阅读操作指南时必须

本电动工具适合在金属和石材上进行切割，粗磨以及使

切割金属时必须使用特殊的防护罩 （附件）。

切割石材时必须使用能够配合导引板 （附件）一起使用

安装了合适的磨具后，也可以使用本电动工具进行砂纸

机件的编号和电动工具详解图上的编号一致。

22 金刚石切割片* *图表或说明上提到的附件，并不包含在基本的供货范围中。 本公司的附件清单中有完整的附件供应项目。 OBJ_BUCH-484-004.book Page 23 Monday, January 26, 2009 10:06 AM24 | 中文

/II /II /II /II /II 本说明书提供的参数是以 230/240 V 为依据，於低电压地区，此数据有可能不同。请认清电动工具铭牌上的物品代码。电动工具在销售市场上没有统一的商品名称。 OBJ_BUCH-484-004.book Page 24 Monday, January 26, 2009 10:06 AM中文 | 25 Bosch Power Tools 1 609 929 T63 | (26.1.09) 安装

f 维修电动工具或换装零、配件之前，务必 从插座上

指示： 如果研磨片在工作中途断裂了，或者防护罩上 /

电动工具上 的接头损坏了，务必即刻将电动工具交给顾

客服务处修理。地址可以参考 " 顾客服务处和顾客咨询

打开拧紧杆 8。把防护罩 6 装入主轴颈中，编码凸块 7

必须 套入主轴颈的编码凹槽中，而防护罩的凸缘必须靠

在电动工具 的法兰片上，接著再把防护罩 6 拧转到需要

f 适度地调整防护罩 6，避免让工作时产生的火花喷向

使用调整螺丝 9 可以拉紧或放松防护罩 6 的固定装置。

务必检查防护罩 6 是否牢牢地固定在主轴上，检查的工

指示 : 防护罩 6 上有特殊突起，如此可以避免在电动工

f 切割金属时务必加装针对切割的防护罩 14。

f 切割石材时必须使用能够配合导引板一起使用的吸

以安装研磨防护罩 6 的方式安装切割防护罩 14。

f 操作电动工具时务必使用辅助手柄 4.

具备减震功能的辅助手柄不仅能够降低工作时的震动，

更可以提高操作机器的舒适性和确保工作安全。

内建的减震系统，能够减轻工作时产生的震动。

f 如果减震装备损坏了，勿继续使用电动工具。

f 使用橡胶磨盘 17，杯形钢丝刷，轮刷和千叶砂磨轮

工作时， 务必在机器上加装护手片 15。

f 维修电动工具或换装零、配件之前，务必 从插座上

f 操作机器时研磨 / 切割片会变得十分灼热，上述工具

安装及拆卸磨具时，必须先使用主轴锁定键 1 固定主

f 待主轴完全静止后，才可以使用主轴锁定键。 否则

注意磨具的规格。磨具上的孔直径必须和固定法兰完全

使用金刚石切割片时，金刚石切割片上的箭头方向，必

须和机器的转向一致 （参考机头上的转向箭头）。

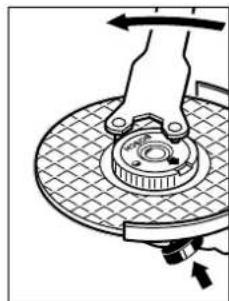

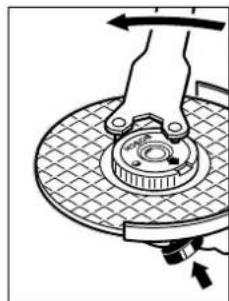

转入夹紧螺母 12 以便固定研磨 / 切割片。使用双销扳手

f 在安装好磨具且尚未开动机器之前，必须检查磨具

是否正确地装牢了，磨具能否自由无阻地旋转。务

必 确定磨具转动时不会和防护罩或其它的机件产生

f 使用千叶砂磨轮工作时务必在机器上加装护手片

f 使用橡胶磨盘 17 工作时务必在机器上加装护手片

安装橡胶磨盘 17 之前必须先把 2 个定距片 16 放入主轴

f 使用杯形钢丝刷或轮刷工作时务必在机器上加装护

把杯形钢丝刷 / 轮刷装入主轴中，上述磨具必须紧靠在

主轴螺纹末端的法兰上。使用开口扳手拧紧杯形钢丝刷 /

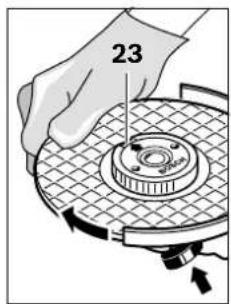

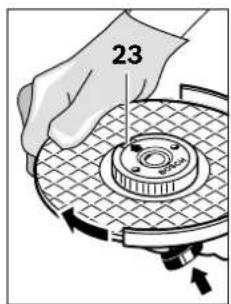

可以使用快速螺母 13 代替夹紧螺母 12。如此可以简化

f 快速螺母 13 只能安装在砂轮或切割片上。

安装快速螺母 13 时请注意，标示字母的这一面不可以

选用磨具的许可转速﹝次 / 分﹞或圆周转速

﹝米 / 秒﹞，必须和以下表格中的数据一致。

因此必须认清磨具标签上的许可 转速 / 圆周速度 。

3601H93G../3601H93J../

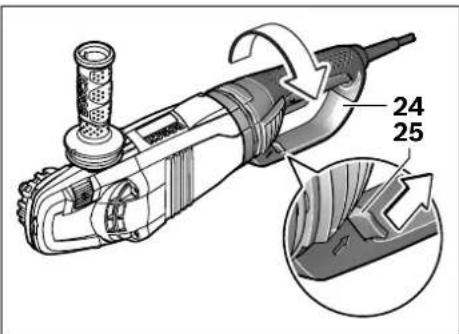

3 601 H93 H..) f 维修电动工具或换装零、配件之前，务必 从插座上拔出插头。 您可以把主手柄 24 向右或向左拧转 90 度。 这样可以在 某些特殊的工作状况下，把起停开关移动到 方便操作的位置。例如使用有导引板的吸尘罩 21 或切割研磨架进行 切割工作时，或者针对左撇子。朝著箭头的方向推移手柄解锁开关 25，并同时把 主手柄 24 拧转到需要的位置，务必让手柄正确卡牢。 吸锯尘 / 吸锯屑 f 含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。 机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有 过敏反应或者感染呼吸道 疾病。 某些尘埃 （例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理 木材的添加剂 （例如木材的防腐剂等）结合之后。 只有经过专业训练的人才能够加工含石棉的物料。– 工作时尽可能使用吸尘装备。– 工作场所要保持空气流通。– 最好佩戴 P2 滤网等级的口罩。请留心并遵守贵国和加工物料有关的法规。 操作

操作机器 f 注意电源的电压！电源的电压必须和电动工具铭牌上标示的电压一致。如果把电动工具连接在行动的发电装置上 （例如发电 机）， 由於上述装置的备用功率不足， 而且也没有合适 的电压调节器 （例如未配备起动电流加强装置）， 可能在开动机器时发生功率不足或其它不寻常的反应。 操作机器时必须把机器连接在合适的电源上， 并且要使用正确的电压和电频率。开动 / 关闭 开动 机器，向前推移起停开关 3，并按住开关。

锁定 被按住的起停开关 3，继续向前推移起停开关 3。

放开起停开关 3 便可以 关闭 电动工具。如果开关被锁定 了，必须先按下开关 3 並随即放开。无锁定功能的起停开关 ( 针对某些特定国家 ): 开动 机器，向前推移起停开关 3，并按住开关。

放开起停开关 3 便可以 关闭 电动工具。 f 开机前，先检查是否已经正确地安装好磨具，观察磨具转动时会不会产生磨擦，并且要进行至少 1 分钟的无负载试机。切勿使用损坏、变形或转动时会震动的磨具。 损坏的磨具可能断裂并造成伤害。回击 - 关闭功能 (GWS 24-180 LVI/GWS 24-230 LVI)如果机器的转速突然降低，例如切割片被堵住了， 传往发动机的电流会被切 断。 再度开动，先关闭起停开关 3 ，然后再重新开动机器。指示： 如果电动工具的转速明显降低，代表回击关闭功能失灵了。此时必须即刻将电动工具交给顾客服务处修理。地址可以参考 "顾客服务处和顾客咨询中心 "。 25

防止再起动装置，能够防止突然停电之后，机器意外地

再度开动，先关闭起停开关 3 ，然后再重新开动机器。

起动电流限制装置 (GWS 24-230 LVJ/

GWS 24-180 LVI/GWS 24-230 LVI)

电子控制的起动电流限制装置，能够适当地节制电动工

具开机时的功率，因此只需要安装 16 A 的保险丝。

指示： 开动电动工具之后，机器马上以最高转速运转，

代表起动电流限制装置，防止再起动装置和回击关闭功

能失灵了。此时必须即刻将电动工具交给顾客服务处修

理。地址可以参考 " 顾客服务处和顾客咨询中心 "。

f 在支撑墙上开缝时必须特别小心，参考 " 有关静力学

f 强烈过载之后必须让电动工具在无载的状况下运转

f 操作机器时研磨 / 切割片会变得十分灼热，上述工具

指示： 不使用电动工具时必须从插座中拔出电源插头。

如果未拔出电源插头，只要插座上有电压，即使已经关

粗磨时如果砂轮和研磨表面成 30 或 40 度角，则能够达

到最好的粗磨效果。操作时只须轻压并来回地移动机

器，如此加工物料才不会变热，不会变色，并且物件表

使用千叶砂磨轮 （附件）可以在隆起的表面和型材上研

千叶砂磨轮的使用寿命，会比一般砂轮的使用寿命长。

f 切割金属时务必加装针对切割的防护罩 14。

切割时必须施力均匀，得根据工件的物料来决定推动的

力道。操作机器时勿重压机器，勿倾斜，勿摇晃。

不可以使用侧压的方式来制止仍继续转动的切割片。

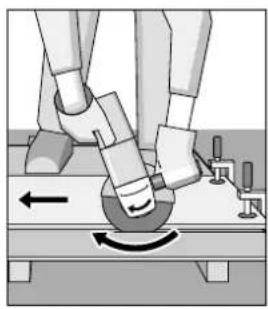

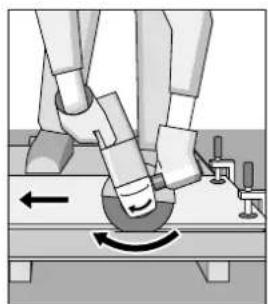

f 切割石材时必须使用能够配合导引板一起使用的吸

f 本电动工具只能够进行乾式切割和乾式研磨。

切割石材时最好使用金刚石切割片。 为了防止机器倾

斜，必须使用导引板和导引板专用的吸尘罩 21。

本电动工具必须配合吸尘装置一起使用。另外还要佩戴

必须使用通过检验的石尘吸尘器。博世也提供了合适的

切割高硬度的工件时，例如碎石含量很高的水泥，可能

因为金刚石切割片过热而导致切割片损坏。如果切割工

件过硬，操作机器时金刚石切割片的周围会出现火花。

此时必须停下工作，让切割片在空载的状况下以最高转

速运作片刻，如此可以帮助降低切割片的温度。

OBJ_BUCH-484-004.book Page 28 Monday, January 26, 2009 10:06 AM中文 | 29 Bosch Power Tools 1 609 929 T63 | (26.1.09) 如果切割片的切割效率明显降低，而且进行切割时会出

现火花环，则表示金刚石切割片已经变钝。如果发生上

述状况，可以把切割片在研磨材料上 （例如石灰砂石）

关於在支撑墙上开缝时应该注意的事项，请参考

DIN 1053 第一部上的规定，或各国有关的法规。

务必确实遵循相关的法令规定。正式动工以前，先向负

责的静力学者，工程师或工程负责人请教有关细节。

f 维修电动工具或换装零、配件之前，务必 从插座上

f 电动工具和通风间隙都必须保持清洁，这样才能够

f 在某些特殊的工作状况下，例如加工金属物料，可

能在机器内部堆积大量的金属废尘，进而影响了机

器的绝缘性能。此时最好在机器上安装吸尘装置，

增加清洁通气孔的次数并连接剩馀电流 （FI-）保护

本公司生产的电动工具都经过严密的品质检验，如果机

器仍然发生故障，请将机器交给博世电动工具公司授权

询问和订购备件时，务必提供机器铭牌上标示的 10 位

本公司顾客服务处负责回答有关本公司产品的修理，维

护和备件的问题。以下的网页中有爆炸图和备件的资

博世顾客咨询团队非常乐意为您解答有关购买，使用和

有关保证，维修或更换零件事宜，请向合格的经销商查

免费服务热线： 800 820 8484

传真： +86 571 8777 4502

电邮：service.hz@cn.bosch.com

網站：www.bosch-pt.com.cn

70745 Leinfelden-Echterdingen （莱菲登 - 艾希德登）

必须以符合环保的方式，回收再利用损坏的机器、附件

閱讀所有警告和所有說明。 不遵照以下警告

在所有下列的警告中術語 " 電動工具 " 指市電驅動 （有

線）電動工具或電池驅動 （無線）電動工具。

a) 保持工作場地清潔和明亮。 混亂和黑暗的場地會

b) 不要在易爆環境，如有易燃液體、氣體或粉塵的

環境下操作電動工具。 電動工具產生的火花會點

c) 讓兒童和旁觀者離開後操作電動工具。 注意力不

a) 電動工具插頭必須與插座相配。絕不能以任何方

式改裝插頭。 需接地的電動工具不能使用任何轉

換插頭。未經改裝的插頭和相配的插座將減少電

b) 避免人體接觸接地表面，如管道、散熱片和冰

c) 不得將電動工具暴露在雨中或潮濕環境中。 水進

d) 不得濫用電線。絕不能用電線搬運、拉動電動工

具或拔出其插頭。使電線遠離熱源、油、銳邊或

運動部件。 受損或纏繞的軟線會增加電擊危險。

e) 當在戶外使用電動工具時 , 使用適合戶外使用的

外接軟線。 適合戶外使用的軟線，將減少電擊危

f) 如果在潮濕環境下操作電動工具是不可避免的，

應使用剩餘電流動作保護器 （RCD）。 使用

a) 保持警覺，當操作電動工具時關注所從事的操作

並保持清醒。當你感到疲倦，或在有藥物、酒精

或治療反應時，不要操作電動工具。 在操作電動

b) 使用個人防護裝置。始終佩戴護目鏡。 安全裝

置，諸如適當條件下使用防塵面具、防滑安全

鞋、安全帽、聽力防護等裝置能減少人身傷害。

c) 防止意外起動。確保開關在連接電源和 / 或電池

盒、拿起或搬運工具時處於關斷位置。 手指放在

已接通電源的開關上或開關處於接通時插入插頭

d) 在電動工具接通之前，拿掉所有調節鑰匙或扳

手。 遺留在電動工具旋轉零件上的扳手或鑰匙會

f) 著裝適當。不要穿寬鬆衣服或佩戴飾品。讓你的

衣服、手套和頭髮遠離運動部件。 寬鬆衣服、佩

g) 如果提供了與排屑、集塵設備連接用的裝置，要

確保他們連接完好且使用得當。 使用這些裝置可

a) 不要濫用電動工具，根據用途使用適當的電動工

具。 選用適當設計的電動工具會使你工作更有

b) 如果開關不能接通或關斷工具電源，則不能使用

該電動工具。 不能用開關來控制的電動工具是危

c) 在進行任何調節、更換附件或貯存電動工具之

前，必須從電源上拔掉插頭和／或使電池盒與工

具脫開。 這種防護性措施將減少工具意外起動的

d) 將閒置不用的電動工具貯存在兒童所及範圍之

外，並且不要讓不熟悉電動工具或對這些說明不

瞭解的人操作電動工具。 電動工具在未經培訓的

OBJ_BUCH-484-004.book Page 30 Monday, January 26, 2009 10:06 AM中文 | 31

Bosch Power Tools 1 609 929 T63 | (26.1.09)

e) 保養電動工具。檢查運動件是否調整到位或卡

住，檢查零件破損情況和影響電動工具運行的其

他狀況。如有損壞，電動工具應在使用前修理

好。 許多事故由維護不良的電動工具引發。

f) 保持切削刀具鋒利和清潔。 保養良好的有鋒利切

g) 按照使用說明書，考慮作業條件和進行的作業來

使用電動工具、附件和工具的刀頭等。 將電動工

具用於那些與其用途不符的操作可能會導致危

a) 將你的電動工具送交專業維修人員，必須使用同

樣的備件進行更換。 這樣將確保所維修的電動工

砂磨、砂光、鋼絲砂光或砂磨切割操作的通用安全警告

f 該電動工具是用于實現砂輪機、砂光機、鋼絲刷或

切斷工具功能的。閱讀隨該電動工具提供的所有安全

警告、說明、圖解和規定。 不了解以下所列所有說

f 不推薦用該電動工具進行拋光。 電動工具不按指定

的功能去操作，可能發生危險和引起人身傷害。

f 不使用非工具制造商推薦和專門設計的附件。 否則

該附件可能被裝到你的電動工具上，而它不能保證

f 附件的額定速度必須至少等于電動工具上標出的最

大速度。 附件以比其額定速度大的速度運轉會發生

f 附件的外徑和厚度必須在電動工具額定能力範圍之

內。 不正確的附件尺寸不能得到充分防護或控制。

f 砂輪、法蘭盤、靠背墊或任何其他附件的軸孔尺寸

必須適合于安裝到電動工具的主軸上。 帶軸孔的、

與電動工具安裝件不配的附件將會失穩、過度振動

f 不要使用損壞的附件。在每次使用前要檢查附件，

例如砂輪是否有碎片和裂縫，靠背墊是否有裂縫、

撕裂或過度磨損，鋼絲刷是否松動或金屬絲是否斷

裂。如果電動工具或附件跌落了，檢查是否有損壞

或安裝沒有損壞的附件。檢查和安裝附件後，讓自

己和旁觀者的位置遠離旋轉附件的平面，並以電動

工具最大空載速度運行 1 分鐘。 損壞的附件通常在

f 戴上防護用品。根據適用情況，使用面罩、安全護

目鏡或安全眼鏡。適用時，戴上防塵面具、聽力保

護器、手套和能擋小磨料或工件碎片的工作圍裙。

眼防護罩必須擋住各種操作產生的飛屑。防塵面具

或口罩必須能夠過濾操作產生的顆粒。長期暴露在高

f 讓旁觀者與工作區域保持一安全距離。任何進入工

作區域的人必須戴上防護用品。 工件或破損附件的

碎片可能會飛出並引起緊靠著操作區域的旁觀者的

傷害。切割附件觸及帶電導線會使電動工具外露的金

f 當在切割附件有可能切割到暗線或自身電線的場所

進行操作時，只能通過絕緣握持面來握住電動工具。

切割附件踫到一根帶電導線會使電動工具外露的金

f 使軟線遠離旋轉的附件。 如果控制不當，軟線可能

被切斷或纏繞，並使得你的手或手臂可能被卷入旋

f 直到附件完全停止運動才放下電動工具。 旋轉的附

件可能會抓住表面並拉動電動工具而讓你失去對工

f 當攜帶電動工具時不要開動它。 意外地觸及旋轉附

f 經常清理電動工具的通風口。 電動機風扇會將灰塵

吸進機殼，過多的金屬粉末沉積會導致電氣危險。

f 不要在易燃材料附近操作電動工具。 火星可能會點

f 不要使用需用冷卻液的附件。 用水或其他冷卻液可

f 反彈是因卡住或纏繞住的旋轉砂輪、靠背墊、鋼絲

刷或其他附件而產生的突然反作用力。卡住或纏繞

會引起旋轉附件的迅速堵轉，隨之使失控的電動工

具在卡住點產生與附件旋轉方向相反的運動。

例如，如果砂輪被工件纏繞或卡住了，伸入卡住點

的砂輪邊緣可能會進入材料表面而引起砂輪爬出或

反彈。砂輪可能飛向或飛離操作者，這取決于砂輪

在卡住點的運動方向。在此條件下砂輪也可能碎裂。

反彈是電動工具誤用和 / 或不正確操作工序或條件的

結果。可以通過采取以下給出的適當預防措施得以

f 保持緊握電動工具，使你的身體和手臂處于正確狀

態以抵抗反彈力。如有輔助手柄，則要一直使用，以

便最大限度控制住起動時的反彈力或反力矩。 如采

取合適的預防措施，操作者就可以控制反力矩或反

f 絕不能將手靠近旋轉附件。 附件可能會反彈踫到手。

f 不要站在發生反彈時電動工具可能移動到的地方。

反彈將在纏繞點驅使工具逆砂輪運動方向運動。

f 當在尖角、銳邊等處作業時要特別小心。避免附件

的彈跳和纏繞。 尖角、銳邊和彈跳具有纏繞旋轉附

f 不要附裝上鋸鏈、木雕刀片或帶齒鋸片。 這些鋸片

f 只使用所推薦的砂輪型號和為選用砂輪專門設計的

護罩。 不是為電動工具設計的砂輪不能充分得到防

f 護罩必須牢固地裝在電動工具上，且放置得最具安

全性，只有最小的砂輪部分暴露在操作人前面。 護

罩幫助保護操作者免于受到爆裂砂輪碎片和偶然觸

f 砂輪只用作推薦的用途。 例如 : 不要用切割砂輪的側

面進行磨削。 施加到砂輪側面的力可能會使其碎裂。

f 始終為所選砂輪選用未損壞的、有恰當規格和形狀

的砂輪法蘭盤。 合適的砂輪法蘭盤支承砂輪可以減

小砂輪破裂的可能性。切割砂輪的法蘭盤可以不同于

f 不要使用從大規格電動工具上用剩的磨損砂輪。 用

于大規格電動工具上的砂輪不適于較小規格工具的

f 不要" 夾" 住切割砂輪或施加過大的壓力。不要試圖做

過深的切割。 給砂輪施加過應力增加了砂輪在切割

時的負載，容易纏繞或卡住，增加了反彈或砂輪爆裂

f 身體不要對著旋轉砂輪，也不要站在其後。 當把砂

輪從操作者身邊的操作點移開時，可能的反彈會使

f 當砂輪被卡住或無論任何原因而中斷切割時，關掉

電動工具並握住工具不要動，直到砂輪完全停止。

決不要試圖當砂輪仍然運轉時使切割砂輪脫離切割，

否則會發生反彈。 調查並采取校正措施以消除砂輪

f 不能在工件上重新起動切割操作。讓砂輪達到全速

後再小心地重新進入切割。 如果電動工具在工件上

f 支撐住板材或超大工件可使得砂輪卡住和反彈的危

險降到最低限度。 大工件憑借自重而下垂。必須在

工件靠近切割線處和砂輪兩側近工件邊緣處放置支

f 當進行"盲切割"進入牆體或其他盲區時要格外小心。

伸出的砂輪可能會割到煤氣管或水管，電線或由此

f 當砂光時，不要使用超大砂盤紙。選用砂盤紙時應

按照制造商的推薦。 超出砂光墊盤的大砂盤紙有撕

裂的危險並且會引起纏繞、砂盤的撕裂或反彈。

f 要意識到即使正常操作時鋼絲線也會從刷子甩出。

不要對鋼絲刷施加過大的負荷而使得鋼絲線承受過

應力。 鋼絲線可能會輕易刺入薄的衣服和 / 或皮膚

f 如果建議鋼絲刷使用護罩，則不允許該護罩對鋼絲

輪或鋼絲刷有任何干擾。 鋼絲輪或鋼絲刷在工作負

OBJ_BUCH-484-004.book Page 32 Monday, January 26, 2009 10:06 AM中文 | 33 Bosch Power Tools 1 609 929 T63 | (26.1.09) 其它的警告事項

f 使用合適的偵測裝置偵察隱藏的電線，或者向當地

的相關單位尋求支援。 接觸電線可能引起火災並讓

操作者觸電。損壞了瓦斯管會引起爆炸。鑿穿水管

不僅會造成嚴重的財物損失，也可能導致觸電。

f 加工石材時必須使用檢驗合格的石塵專用吸塵裝置。

f 切割石材時必須使用導引板。 如果缺少側面導引，

f 工作時必須用雙手握緊電動工具，並且要確保立足

f 固定好工件。 使用固定裝置或老虎鉗固定工件，會

f 工作場所必須保持清潔。 不同的工作塵經過混合後

容易產生化學反應，十分危險。輕金屬塵容易著火

f 勿使用電線已經損壞的電動工具。如果電源電線在

工作中受損，千萬不可觸摸損壞的電線，並馬上拔

出插頭。 損壞的電線會提高使用者觸電的危險。

翻開標示了機器詳解圖的折疊頁。閱讀操作指南時必須

本電動工具適合在金屬和石材上進行切割，粗磨以及使

切割金屬時必須使用特殊的防護罩 （附件）。

切割石材時必須使用能夠配合導引板 （附件）一起使用

安裝了合適的磨具後，也可以使用本電動工具進行砂紙

機件的編號和電動工具詳解圖上的編號一致。

22 金剛石切割片* *圖表或說明上提到的附件，並不包含在基本的供貨範圍中。 本公司的附件清單中有完整的附件供應項目。 OBJ_BUCH-484-004.book Page 33 Monday, January 26, 2009 10:06 AM34 | 中文

/II /II /II /II /II 本說明書提供的參數是以 230/240 V 為依據，於低電壓地區，此數據有可能不同。請認清電動工具銘牌上的物品代碼。電動工具在銷售市場上沒有 統一的商品名稱。 OBJ_BUCH-484-004.book Page 34 Monday, January 26, 2009 10:06 AM中文 | 35 Bosch Power Tools 1 609 929 T63 | (26.1.09) 安裝

f 維修電動工具或換裝零、配件之前，務必 從插座上

指示﹕ 如果研磨片在工作中途斷裂了，或者防護罩上 /

電動工具上 的接頭損壞了，務必即刻將電動工具交給顧

客服務處修理。地址可以參考 " 顧客服務處和顧客咨詢

打開擰緊桿 8。把防護罩 6 裝入主軸頸中，編碼凸塊 7

必須 套入主軸頸的編碼凹槽中，而防護罩的凸緣必須靠

在電動工具 的法蘭片上，接著再把防護罩 6 擰轉到需要

f 適度地調整防護罩 6，避免讓工作時產生的火花噴向

使用調整螺絲 9 可以拉緊或放松防護罩 6 的固定裝置。

務必檢查防護罩 6 是否牢牢地固定在主軸上，檢查的工

指示 : 防護罩 6 上有特殊突起，如此可以避免在電動工

f 切割金屬時務必加裝針對切割的防護罩 14。

f 切割石材時必須使用能夠配合導引板一起使用的吸

以安裝研磨防護罩 6 的方式安裝切割防護罩 14。

f 操作電動工具時務必使用輔助手柄 4.

具備減震功能的輔助手柄不僅能夠降低工作時的震動，

更可以提高操作機器的舒適性和確保工作安全。

內建的減震系統，能夠減輕工作時產生的震動。

f 如果減震裝備損壞了，勿繼續使用電動工具。

f 使用橡膠磨盤 17， 杯形鋼絲刷， 輪刷和千葉砂磨輪

工作時， 務必在機器上加裝護手片 15。

f 維修電動工具或換裝零、配件之前，務必 從插座上

f 操作機器時研磨 / 切割片會變得十分灼熱，上述工具

安裝及拆卸磨具時，必須先使用主軸鎖定鍵 1 固定主

f 待主軸完全靜止后，才可以使用主軸鎖定鍵。 否則

注意磨具的規格。磨具上的孔直徑必須和固定法蘭完全

使用金剛石切割片時，金剛石切割片上的箭頭方向，必

須和機器的轉向一致 （參考機頭上的轉向箭頭）。

轉入夾緊螺母 12 以便固定研磨 / 切割片。使用雙銷扳手

f 在安裝好磨具且尚未開動機器之前，必須檢查磨具

是否正確地裝牢了，磨具能否自由無阻地旋轉。務

必 確定磨具轉動時不會和防護罩或其它的機件產生

f 使用千葉砂磨輪工作時務必在機器上加裝護手片

f 使用橡膠磨盤 17 工作時務必在機器上加裝護手片

f 使用杯形鋼絲刷或輪刷工作時務必在機器上加裝護

把杯形鋼絲刷 / 輪刷裝入主軸中，上述磨具必須緊靠在

主軸螺紋末端的法蘭上。使用開口扳手擰緊杯形鋼絲刷 /

可以使用快速螺母 13 代替夾緊螺母 12。如此可以簡化

f 快速螺母 13 只能安裝在砂輪或切割片上。

安裝快速螺母 13 時請注意，標示字母的這一面不可以

選用磨具的許可轉速 〔次 / 分〕或圓周轉速

〔米 / 秒〕，必須和以下表格中的數據一致。

因此必須認清磨具標簽上的許可 轉速 / 圓周速度。

3601H93G../3601H93J../

3 601 H93 H..) f 維修電動工具或換裝零、配件之前，務必 從插座上拔出插頭。 您可以把主手柄 24 向右或向左擰轉 90 度。 這樣可以在 某些特殊的工作狀況下，把起停開關移動到 方便操作的位置。例如使用有導引板的吸塵罩 21 或切割研磨架進行 切割工作時，或者針對左撇子。朝著箭頭的方向推移手柄解鎖開關 25，並同時把 主手柄 24 擰轉到需要的位置，務必讓手柄正確卡牢。 吸鋸塵 / 吸鋸屑 f 含鉛的顏料以及某些木材、礦物和金屬的加工廢塵有害健康。 機器操作者或者工地附近的人如果接觸、吸入這些廢塵，可能會有 過敏反應或者感染呼吸道 疾病。 某些塵埃 （例如加工橡木或山毛櫸的廢塵）可能致癌，特別是和處理 木材的添加劑 （例如木材的防腐劑等）結合之後。 只有經過專業訓練的人才能夠加工含石棉的物料。– 工作時盡可能使用吸塵裝備。– 工作場所要保持空氣流通。– 最好佩戴 P2 濾網等級的口罩。請留心並遵守貴國和加工物料有關的法規。 操作

操作機器 f 注意電源的電壓！電源的電壓必須和電動工具銘牌上標示的電壓一致。如果把電動工具連接在行動的發電裝置上 （例如發電機），由於上述裝置的備用功率不足，而且也沒有合適的電壓調節器 （例如未配備起動電流加強裝置），可能在開動機器時發生功率不足或其它不尋常的反應。操作機器時必須把機器連接在合適的電源上，並且要使用正確的電壓和電頻率。開動 / 關閉 開動 機器，向前推移起停開關 3，并按住開關。

鎖定 被按住的起停開關 3，繼續向前推移起停開關 3。

放開起停開關 3 便可以 關閉 電動工具。如果開關被鎖定 了，必須先按下開關 3 並隨即放開。無鎖定功能的起停開關 ( 針對某些特定國家 ): 開動 機器，向前推移起停開關 3，并按住開關。

放開起停開關 3 便可以 關閉 電動工具。 f 開機前，先檢查是否已經正確地安裝好磨具，觀察磨具轉動時會不會產生磨擦，并且要進行至少 1 分鐘的無負載試機。切勿使用損壞、變形或轉動時會震動的磨具。 損壞的磨具可能斷裂并造成傷害。回擊 - 關閉功能 (GWS 24-180 LVI/GWS 24-230 LVI)如果機器的轉速突然降低，例如切割片被堵住了，傳往發動機的電流會被切 斷。

再度開動， 先關閉起停開關 3，然後再 重新開動機器。指示﹕ 如果電動工具的轉速明顯降低，代表回擊關閉功能失靈了。此時必須即刻將電動工具交給顧客服務處修理。地址可以參考 " 顧客服務處和顧客咨詢中心 "。 25

防止再起動裝置，能夠防止突然停電之后，機器意外地

再度開動， 先關閉起停開關 3，然後再重新開動機器。

起動電流限制裝置 (GWS 24-230 LVJ/

GWS 24-180 LVI/GWS 24-230 LVI)

電子控制的起動電流限制裝置，能夠適當地節制電動工

具開機時的功率，因此只需要安裝 16 A 的保險絲。

指示﹕ 開動電動工具之后，機器馬上以最高轉速運轉，

代表起動電流限制裝置，防止再起動裝置和回擊關閉功

能失靈了。此時必須即刻將電動工具交給顧客服務處修

理。地址可以參考 " 顧客服務處和顧客咨詢中心 "。

f 在支撐牆上開縫時必須特別小心，參考 " 有關靜力學

f 強烈過載之后必須讓電動工具在無載的狀況下運轉

f 操作機器時研磨 / 切割片會變得十分灼熱，上述工具

指示﹕ 不使用電動工具時必須從插座中拔出電源插頭。

如果未拔出電源插頭，只要插座上有電壓，即使已經關

粗磨時如果砂輪和研磨表面成 30 或 40 度角，則能夠達

到最好的粗磨效果。操作時只須輕壓并來回地移動機

器，如此加工物料才不會變熱，不會變色，并且物件表

使用千葉砂磨輪 （附件）可以在隆起的表面和型材上研

千葉砂磨輪的使用壽命，會比一般砂輪的使用壽命長。

f 切割金屬時務必加裝針對切割的防護罩 14。

切割時必須施力均勻，得根據工件的物料來決定推動的

力道。操作機器時勿重壓機器，勿傾斜，勿搖晃。

不可以使用側壓的方式來制止仍繼續轉動的切割片。

f 切割石材時必須使用能夠配合導引板一起使用的吸

f 本電動工具只能夠進行乾式切割和乾式研磨。

切割石材時最好使用金剛石切割片。 為了防止機器傾

斜，必須使用導引板和導引板專用的吸塵罩 21。

本電動工具必須配合吸塵裝置一起使用。另外還要佩戴

必須使用通過檢驗的石塵吸塵器。博世也提供了合適的

切割高硬度的工件時，例如碎石含量很高的水泥，可能

因為金剛石切割片過熱而導致切割片損壞。如果切割工

件過硬，操作機器時金剛石切割片的周圍會出現火花。

此時必須停下工作，讓切割片在空載的狀況下以最高轉

速運作片刻，如此可以幫助降低切割片的溫度。

OBJ_BUCH-484-004.book Page 38 Monday, January 26, 2009 10:06 AM中文 | 39 Bosch Power Tools 1 609 929 T63 | (26.1.09) 如果切割片的切割效率明顯降低，而且進行切割時會出

現火花環，則表示金剛石切割片已經變鈍。如果發生上

述狀況，可以把切割片在研磨材料上 （例如石灰砂石）

關於在支撐牆上開縫時應該注意的事項，請參考

DIN 1053 第一部上的規定，或各國有關的法規。

務必確實遵循相關的法令規定。正式動工以前，先向負

責的靜力學者，工程師或工程負責人請教有關細節。

f 維修電動工具或換裝零、配件之前，務必 從插座上

f 電動工具和通風間隙都必須保持清潔，這樣才能夠

f 在某些特殊的工作狀況下，例如加工金屬物料，可

能在機器內部堆積大量的金屬廢塵，進而影響了機

器的絕緣性能。此時最好在機器上安裝吸塵裝置，

增加清潔通氣孔的次數并連接剩餘電流 （FI-）保護

本公司生產的電動工具都經過嚴密的品質檢驗，如果機

器仍然發生故障，請將機器交給博世電動工具公司授權

詢問和訂購備件時，務必提供機器銘牌上標示的 10 位

本公司顧客服務處負責回答有關本公司產品的修理，維

護和備件的問題。以下的網頁中有爆炸圖和備件的資料 :

博世顧客咨詢團隊非常樂意為您解答有關購買，使用和

台北市 10454 林森北路 380 號 9 樓

電話 : +886 2 2551 3264

傳真 : +886 2 2536 3783

傳真 : +886 3 386 0534

70745 Leinfelden-Echterdingen （萊菲登 - 艾希德登）

必須以符合環保的方式，回收再利用損壞的機器、附件

󵩚󵢎󵩙󳻉 󶥕󵫍󶠡󴕝 󵢹󴲑󳾾󴀵 󵶆󵢙󵏥 󴴉󴱵 󴡱󵡽󵬁 󵩑󴚍󴬦

󴲧󶁝󵡽󵡅 󶠲󴖑󴖭 , 󵱒 󵢹󴲑󵏦󵨡 󳻉󴕮󶠥 󶠥 󵫊󵨉 󵁉󵁍󵨽 󵩚
