PANDUAN PENGGUNA Z87 Pro3 ASROCK

Terima kasih telah membeli motherboard ASRock Z87 Pro3, yakni motherboard andal yang diproduksi di bawah kendali mutu ketat yang sejalan dengan ASRock. Motherboard ini memberikan performa luar biasa dengan desain canggih yang meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.

Karena spesifikasi motherboard dan perangkat lunak BIOS dapat di-update, maka isi dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat perubahan pada dokumentasi ini, maka versi baru akan tersedia di situs web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda gunakan. Anda juga dapat menemukan kartu VGA dan daftar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com.

1.1 Isi Kemasan

1.2 Spesifikasi

Platform

CPU

^TM i7 / i5 / i3 Generasi Ke-4 / Xeon ^ /

Pentium ^® / Celeron ^® dalam Paket LGA1150

Chipset

Memori

didukung dengan prosesor yang terintegrasi GPU.

Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Teknologi Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics 4600

hingga 1920x1200 @ 60Hz

1920x1200 @ 60Hz

1920x1200 @ 60Hz

HBR (High Bit Rate Audio) dengan HDMI (memerlukan monitor HDMI yang kompatibel)

port DVI-D dan HDMI

Audio

ALC892 Audio Codec)

LAN

Panel I/O Belakang

SPEED LED)

Tengah/Bas/Saluran masuk/Speaker Depan/Mikrofon

Penyimpanan

RAID 1, RAID 5, RAID 10, Teknologi Intel Rapid Storage 12, dan Teknologi Intel Smart Response), NCQ, AHCI, dan “Hot Plug”

Konektor

Fitur BIOS

Multibahasa

Dukungan CD

CyberLink MediaEspresso 6.5 Uji Coba, Google Chrome Browser dan Toolbar, Start8, MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)

Perangkat

Keras Monitor

Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)

os

64-bit

Sertifikasi

* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com

Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan dapat mengakibatkan kerusakan komponen dan perangkat sistem. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak bertanggung jawab atas kemungkinan kerusakan karena overclocking.

Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan digunakan sistem berdasarkan sistem operasi Windows* 32-bit. Sistem operasi Windows* 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan Windows* tersebut.

1.3 Konfigurasi Jumper

Gambar menunjukkan cara mengkonfigurasi jumper. Bila penutup jumper diletakkan pada pin, maka jumper akan "Pendek". Jika tidak ada penutup jumper yang diletakkan pada pin, maka jumper akan "Terbuka". Gambar menunjukkan jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.

(lihat hal. 1, No. 20)

CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk mengosongkan dan mengatur ulang parameter sistem ke konfigurasi default, matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama 15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah Anda meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai meng-update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan tindakan clear-CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan profil default pengguna akan dikosongkan hanya jika baterai CMOS dikeluarkan.

1.4 Header dan Konektor Onboard

Sambungkan switch daya, atur ulang indikator status sistem dan switch daya pada chassis ke header tersebut berdasarkan penetapan pin di bawah ini. Perhatikan pin positif dan negatif sebelum menyambungkan kabel.

PWRBTN (Switch Daya):

Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkonfigurasi cara mematikan sistem menggunakan switch daya.

Sambungkan switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan ulang normal.

PLED (LED Daya Sistem):

Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala bila sistem sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi tidur S1/S3. LED akan mati bila sistem dalam kondisi tidur S4 atau mati (S5).

HDLED (LED Aktivitas Hard Drive):

Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menyala bila hard drive sedang membaca atau menulis data.

Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya terdiri atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila menyambungkan modul panel depan chassis ke header, pastikan penetapan kabel dan pin disesuaikan dengan benar.

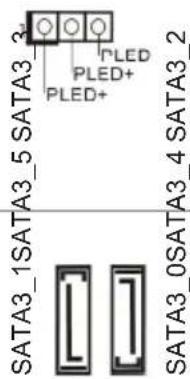

Header LED Daya

(PLED1 3-pin)

(lihat hal. 1, No. 15)

Konektor Serial ATA3

(SATA3_0:

lihat hal. 1, No. 8)

(SATA3_1:

lihat hal. 1, No. 7)

(SATA3_2:

lihat hal. 1, No. 9)

(SATA3_3:

lihat hal. 1, No. 12)

(SATA3_4:

lihat hal. 1, No. 10)

(SATA3_5:

lihat hal. 1, No. 11)

Sambungkan LED daya chassis ke header ini untuk menunjukkan status daya sistem.

Keenam konektor SATA3 ini mendukung kabel data SATA untuk perangkat penyimpanan internal dengan kecepatan transfer data hingga 6,0 Gb/s.

Header USB 2.0

(USB2_3 9-pin)

(lihat hal. 1, No. 16)

(USB4_5 9-pin)

(lihat hal. 1, No. 17)

Selain dua port USB 2.0 pada panel I/O, terdapat dua header pada motherboard ini. Masing-masing header USB 2.0 dapat mendukung dua port.

Header USB 3.0

(USB3_4_5 19-pin)

(lihat hal. 1, No. 6)

Selain empat port USB 3.0 pada panel I/O, terdapat satu header pada motherboard ini. Masing-masing header USB 3.0 dapat mendukung dua port.

Header Audio Panel Depan (HD_AUDIO1 9-pin) (lihat hal. 1, No. 23)

Header ini untuk menyambungkan perangkat audio ke panel audio depan.

1. Audio Definisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC'97, pasang ke header audio panel depan dengan melakukan langkah-langkah di bawah ini:
   A. Sambungkan Mic_IN (MIC) ke MIC2_I.
   B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
   C. Sambungkan Ground (GND) ke Ground (GND).
   D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu menyambungkannya untuk panel audio AC'97.
   E. Untuk mengaktifkan mikrofon depan, buka tab "FrontMic" pada Panel kontrol Realtek, lalu sesuaikan "Volume Perekaman".

Header Speaker Chassis (SPEAKER1 4-pin) (lihat hal. 1, No. 19)

Sambungkan speaker chassis ke header ini.

Konektor SPDIF Out (SPDIF_OUT1 2-pin) (lihat hal. 1, No. 22)

Sambungkan konektor SPDIF_OUT kartu VGA HDMI ke header ini menggunakan kabel.

Konektor Kipas Chassis dan Daya (CHA_FAN1 4-pin) (lihat hal. 1, No. 13)

Sambungkan kabel kipas ke konektor kipas, lalu cocokkan kabel hitam dengan pin ground.

(CHA_FAN2 4-pin) (lihat hal. 1, No. 24)

(PWR_FAN1 3-pin)

(lihat hal. 1, No. 1)

Konektor Kipas CPU

(CPU_FAN1 4-pin)

(lihat hal. 1, No. 25)

(CPU_FAN2 3-pin)

(lihat hal. 1, No. 26)

Motherboard ini

memberikan konektor

kipas CPU 4-Pin

Anda berencana untuk

menyambungkan kipas

CPU 3-Pin, sambungkan

ke Pin 1-3.

Konektor Daya ATX

(ATXPWR1 24-pin)

(lihat hal. 1, No. 5)

Motherboard ini

memberikan konektor

daya ATX 24-pin. Untuk

menggunakan catu daya

ATX 20-pin, pasang

bersama Pin 1 dan Pin 13.

Konektor Daya ATX 12V

(ATX12V1 8-pin)

(lihat hal. 1, No. 2)

Motherboard ini

memberikan konektor

daya ATX 12V 8-pin.

Untuk menggunakan catu

bersama Pin 1 dan Pin 5.

Header Modul

Inframerah

(IR1 5-pin)

(lihat hal. 1, No. 18)

Header ini mendukung modul

transmisi nirkabel opsional dan

menerima modul inframerah.

Header Port Seri

(COM1 9-pin)

(lihat hal. 1, No. 21)

Header COM1 ini

mendukung modul port

seri.
